GEBRUIKSAANWIJZING PCM 7 - REV 3-2009 BOSCH

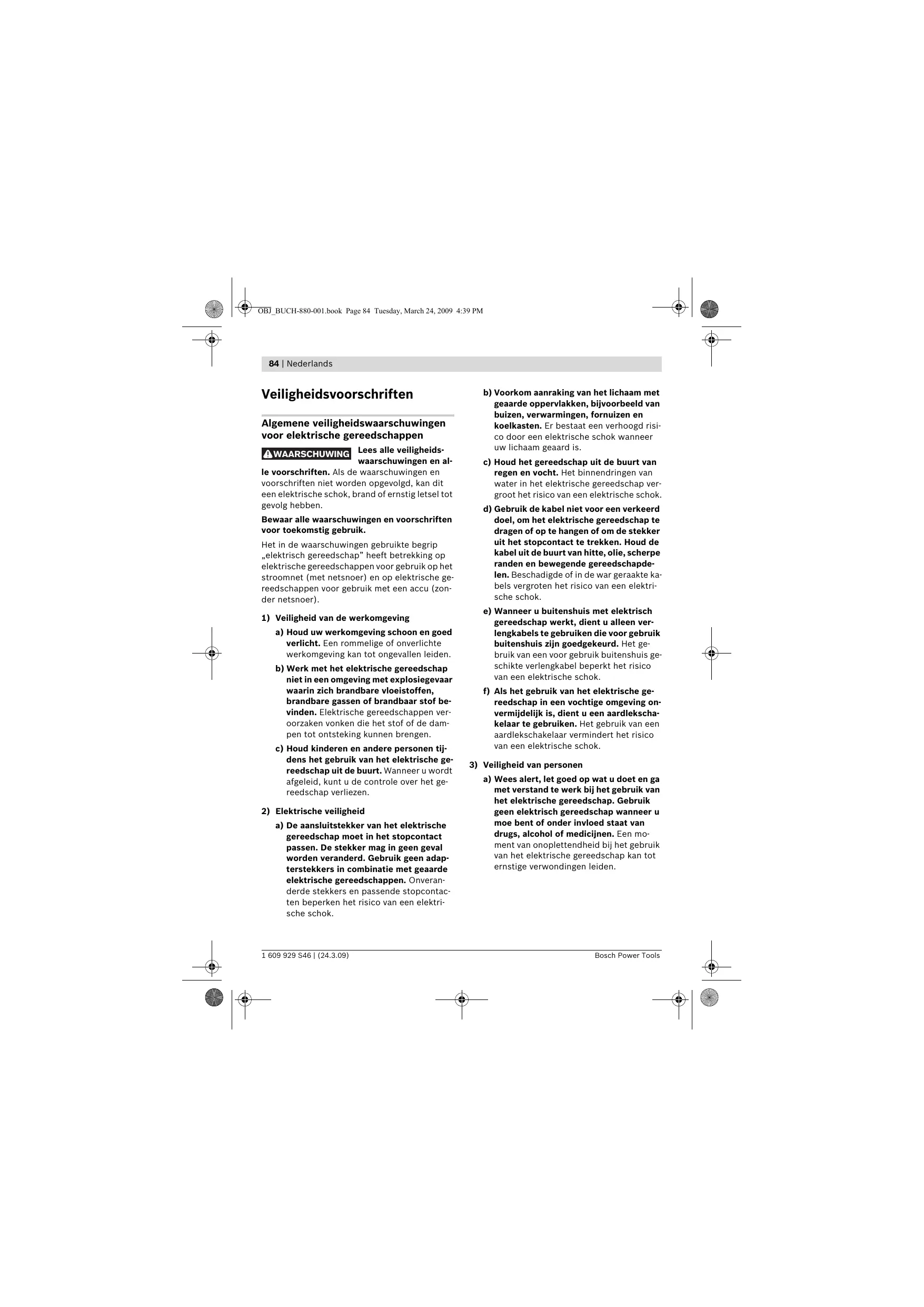

Veiligheidsvoorschriften

Algemene veiligheidswaarschuwingen voor elektrische gereedschappen

WAARSCHUWING

Lees alle veiligheidswaarschuwingen en al

le voorschriften. Als de waarschuwingen en voorschriften Niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.

Het in de waarschuwingen gebrukke begrip „elektrisch gereedschap" heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).

1) Veiligkeit van de werkomgeving

a) Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden.
b) Werk met het elektrische gereedschap Niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof bevinden. Elektrische gereedschappen veroorzaken vonden die het stof of de dampen tot ontsteking{kunnen brengen.
c) Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap uit de buurt. Wanneru wordt afgeleid, kut u de controle over het gereedschap verliezen.

2) Elektrische veiligheid

a) De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde elektrische gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.

b) Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wanner uw lichaam geaard is.
c) Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok.
d) Gebruik de kabel Niet voor een verkeerd doel, om het elektrische gereedschap te dragen of op te hangen of om de stekkeruit het stopcontact te trekken. Houd de kabel uit de buurt van把它, olie, scherpe randen en bewegende gereedschapden. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok.
e) Wanner u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlengkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschikte verlengkabel beperkt het risico van een elektrische schok.
f) Als het gebruik van het elektrische ge- reedschap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.

3) Veiligkeit van Personen

a) Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik geen elektrisch gereedschap wanner u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een mom- ment van onoplettendheid bij het gebruik van het elektrische gereedschap kan tot ernstige verwondingen leiden.

b) Draag persoonlijke beschermende uitrusting. Draag.altijd eeneiligheidsbril.

Het dragen van persoonlijke beschemende uitrusting zoals een stofmasker, slipvaste werksochoenen, een veiligheidshelm of gehoorbeschemming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert het risico van verwondeningen.

c) Voorkom per ongeluk inschakelen. ControllerDat het elektrische gereedschapuitgeschakeld is voordat u de stekker in het stopcontact steekt of de accu aansluit en voordat u het gereedschap oppakt of draagt. Wanner u bij het dragen van het elektrische gereedschap uw vinger aan de schakelaar hebt of wanner u het gereedschap ingeschakeld op de stroomvoorzieening aansluit, kan dit tot ongevallen leiden.
d) Verwijder instelgereedschappen of schroefsleutels voordat u het elektrische gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondeningen leiden.
e) Voorkom een onevenwichtige lichaams-houding. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kurz u het elektrische gereedschap in on-verwachte situatuies beter onder controle houden.
f) Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenenuit debuurt van bewegende delen. Loshangende kleding, lange haren en sieraden kunnen door bewegende delen worden mee-genomen.
g) Wonneer stofafzigings- of stofopvang-voorzieningen können worden gemonteerd, dient u zich ervan te verzekerend dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van een stofafzuging beperkt het gevaar door stof.

4) Zorgvuldige omgang met en zorgvuldig gebruik van elektrische gereedschappen

a) Overbelast het gereedschap Niet. Gebruik voor uw werkzaamheden het waarvoort bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u better en veiliger binnen het aangegeven capaciteitsbereik.
b) Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat Niet meer kan worden in- of uitgeschakeld, is gevaarlijk en要去 worden gerepareerd.
c) Trek de stekker uit het stopcontact of neem de accu uit het elektrische gereedschap voordat u het gereedschap instelt, toebehoren wisselt of het gereedschap wegigt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap.
d) Bewaar nicht-gebruekte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap Niet gebruiken door Personen die er nicht mee vertrouwd zich en deze aanwijzingen nicht hebben gelezen. Elektrische gereedschappen zich jevaarlijk wonneer deze door onervaren Personen worden gebruikt.
e) Verzorg het elektrische gereedschap zorgvuldig. Controller of bewegende delen van het gereedschap correct functioneren en Niet vastklemmen en of onderden zodenig gebroken of beschadigd zichn dat de werking van het elektrische gereedschap nadelig worden beinvloed. Laat deze beschadigde onderden voor het gebruik repareren. Veel ongevallen hebben hun oorzaak in slecht onderhoven elektrische gereedschappen.
f) Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhoden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder nsel vast en zich gemakkelijk ter geleiden.

g) Gebruik elektrisch gereedschap, toebehoren, inzetgereedschappen en dergelijkke volgens deze aanwijzingen. Let waar bij op de arbeitsomstandigheden en deuit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de Voorziene toepassen gen kan tot gevaarlijke situatuies leiden.

5) Service

a) Laat het elektrische gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele verrangingsonderdelen. Daarmee worden gewaarborgd dat de veiligheid van het gereedschap in stand blijft.

Veiligheidsvoorschriften voor verstk-zagen

Het elektrische gereedschap worden geleverd met een waarschuwingsplaatje in het Duits (in de weergave van het elektrische gereedschap op de pagina met afbeeldingen aangeduid met nummer 2). Plak over de Duitse tekst van het waarschuwingsplaatje de meegeleverde sticker in uw eigen taal voordat u het gereedschap voor het eerst gebruikt.

Zet het werkstuk vast. Een met spanvoorzie- ningen of een bankschroef vastgehonden werkstuk worden beter vastgehonden dan u met uw hand=kuntdoen.
Houd uw werkplek schoon. Materiaalmengsels zich bijzonder gevaarlijk. Stof van lichte metalen kan ontvlammen of exploderen.
Verlaat het gereedschap nooit voordat het volledig tot stilstand is gekomen. Uitlopende inzetgereedschappen können verwondingen veroorzaken.

Gebruik het elektrische gereedschap Niet met een beschadigde kabel. Raak de beschadigde kabel Niet aan en trek de stekkeruit het stopcontact als de kabelijdens de werkzaamheden worden beschadigd. Beschadigde kabels vergroten het risico van een elektrische schok.
Maak waarschuwingsstickers op elektrisch gereedschap nooit onleesbaar.
Ga nooit op het elektrische gereedschap staan. Er kuren ernstige verwondingen optreden wanner het elektrische gereedschap Kantelt of wanner u per ongeluk met het zaagblad in aanraking komt.
ControllerDat de beschemkap correct werkt en vrij kan bewegen. Klem de beschemkap nooit in geopende toestand vast.
Houd uw handen uit de buurt van de zaagomgeving verwijl het elektrische geereedschap loopt. Bij aanraking van het zaagblad bestaat verwondingsgevaar.
Verwijder nooit zaagresten, houtspanen en dergelijkte uit de buurt van deplaats waar wordt gezaagd terwijl het elektrische gereedschap loopt. Breng de gereedschaparm algtd eerst in de ruststand en schakel het elektrische gereedschap uit.
Beweeg het zaagblad alleen ingeschakeld aan het werkstuk. Anders bestaat er gevaar voor een terugslag als het zaagblad in het werkstuk vasthaakt.
Gebruik het elektrische gereedschap alleen als het werkoppervlak, buiten het te bewerken werkstuk, vrij is van alle instelgereedschappen, houtspanen en dergelijkke. Kleine stukken hout of andere voorwerpen die met het ronddraaiende zaagblad in contact komen,+kunnen de bediener met hoge能力和 raken.
Span het te bewerken werkstuk algijd vast. Bewerk geen werkstukken die te Klein zijn om te worden vastgespannen. De afstand van uw hand tot het ronddraaiende zaagblad is anders te Klein.

• Gebruik de zaag alleen voor de materialen die+zijn aangegeven bij het gebruik volgens de bestemming. De zaag kan anders overbe-last raken.
  Als het zaagblad vastklemt of als u de werkzaamheden onderbreekt, schakelt u de zaagmachine uit en houdt u het werkstuk stil tot het zaagblad tot stilstand is gekommen. Probeer nooit om het werkstuk te verwijderen zolang het zaagblad beweegt. Anders kan een terugslag optreden. Stel deoorzaak van het vastklemmen van het zaagblad vast en maak deze ongedaan.
  Gebruik geen stompe, geschuurde, verbogen of beschadigde zaagbladen. Zaagbladen met stompe of verkeerd gerichte tandenvoroorzaken door een te nauwe zaogopening een verhoogde wrijving, vastklemmen van het zaagblad of terugslag.

• Gebruik.altijd zaagbladen met de juiste maat en vorm (stervormig of rond) van het opnameboorgat. Zaagbladen die nicht bij de montagedelen van de zaagmachine passen, lopen nicht rond en leiden tot het verliezen van de controle.

• Gebruik geen zaagbladen van hooggelegeerd sneldraiaastaal (HSS-staal). Dergelijkke zaagbladen konnen gemakkelijk breken.
  Pak het zaagblad na de werkzaamheden nicht vast voordat het afgekoeld is. Het zaagblad worden tijdens de werkzaamheden zeer heet.

• Gebruik het gereedschap nooit zonder de inlegplaat. Vervang een defecte inlegplaat. Zonder een correct werkende inlegplaat(Int)kunt u zich aan het zaagblad verwonden.
  Richt de laserstraal Niet op Personen of die- ren en kijk Niet zelf in de laserstraal. Dit elektrische gereedschap brengt laserstraling van laserklasse 2 volgens EN 60825-1 voort. Daardoor kurz u Personen verblinden.
  Laat kinderen het elektrische gereedschap met laser Niet zonder toezicht gebruiken. Anders zouden zich andere personen können verblinden.
  Vervang de ingebouwde laser Niet door een laser van een ander type. Van een laser die Niet bij dit elektrische gereedschap past, hunnen gevaren voor Personen uitgaan.

Symbolen

De volgende symbolen können voor het gebruik van het elektrische gereedschap vanBELANGN. Zorgervoordat u de symbolen en hun betekenis herkent. Het juiste begrip van de symbolen helpt u het elektrische gereedschap goed en veilig te gebruiken.

Symbool
Betekenis

Draag een stofmasker.

Draag een veiligheidsbril.

Draag een gehoorbescherming. De bloatstelling aan lawaai kan gehoorverlies tot gevolg hebben.

Symbool	Betekenis
30 mm	Richt de laserstraal Niet op Personen of dieren en kijk Niet zich in de laserstraal. Dit elektrische gereedschap brengt laserstraling van laserklasse 2 volgens EN 60825-1 voort. DaardoorUNT u Personen verblinden.
30 mm	Let op de afmetingen van het zaagblad. De Gatdiameter moet+zonder speling op deuitgaande as passen. Gebruik geen reduceerstukken of adapters.
30 mm	Gevarenbereik! Houd handen, vingers en armen zo veel möglichukt de buurt.
30 mm	Dankzij de transportvergrendeling 24 kunt u het elektrische gereed-schap gemakkelijker vervoeren.- Transportbeveiliging 24—helemaalaar binnen geduwd:Elektrisch gereedschap vergrendelen (transportstand)- Transportbeveiliging 24—helemaalaar buiten getrokken:Elektrisch gereedschap ontrendelen (werkstand)
30 mm	Alleen voor landen van de EU:Gooi elektrische gereedschappen Niet bij hetuisvuil.Volgens de Europese richtlijn 2002/96/EG over elektrische en elektroni-sche oude apparaten en de omzetting van de richtlijn in nationaal recht moeten Niet更是 bruikbare elektrische gereedschappen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden her-gebruikt.

Functiebeschrijving

Lees alle veiligheidswaarschuwingen en alle voorschriften. Als de waarschuwingen en voorschriften nicht worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Gebruik volgens bestemming

Het elektrische gereedschap is bestem voor gebruik als staand gereedschap voor schulpen en afkorten met een rechte zaaglijk in hout. Daar bijশn horizontale verstekhoeken van -46^ tot +46^ en verticale verstekhoeken van 0^ tot 45^ möglichk.

Het vermogen van het elektrische gereedschap maakt het geschikt voor het zagen van hard en zacht hout.

Afegebeelde componenten

De componenten zijn genummerd zoals op de afbeeldingen van het elektrische gereedschap op de pagina's met afbeeldingen.

1 Handgreep
2 Laser-waarschuwingsplaatje
3 Hendel voor losdraaien van gereedschaparm
4 Beschermkap
5 Pendelbeschemkap
6 Aanslagrail
7 Inlegplaat
8 Schroeven voor inlegplaat
9 Beugel voor draaien van zaagtafel
10 Schaalverdeling voor verstekhoek (horizontal)
11 Zaagtafel
12 Boorgaten voor montage
13 Greepuitsparingen
14 Lijmklem
15 Schaalverdeling voor verstekhoek (vertical)
16 Glijrol
17 Zaagblad
18 Stofzak
19 Aan/uit-schakelaar
20 Schakelaar voor laser (zaaglijnmarkering)
21 Spananafvoer
22 Inbussleutel (6 mm)
23 Spangreep voor verstekhoek waar wens (vertical)
24 Transportvergrendeling
25 Spanhendel voor verstekhoek waar wens (horizontal)
26 Inbusbouten (6 mm) van de aanslagrail
27 Boorgaten voor lijmklem
28 Blokkering uitgaande as
29 Batterijvak
30 Inbusbout (6 mm) voor zaagbladbevestiging
31 Spanflens
32 Binnenste spanflens
33 Vleugelschroef
34 Draadeind

35 Hoekaanduiding (horizontal)
36 Hoekaanduiding (vertical)

Niet elk afgebeeld en beschreiben toebehoren worden standaard meegeleverd. Het volledige toebehoren vindt u in ons toebehorenprogramma.

Technische gegevens

Verstekzaag		PCM 7
Zaaknummer		3 603 M01 2..
Opgenomen vermogen	W	1100
Nominale spanning	V	230
Frequentie	Hz	50/60
Onbelast toerental	min-1	4800
Lasertype		650 nm, < 1 mW
Laserklasse		2
Gewicht volgens EPTA-Procedure 01/2003	kg	8,0
Isolatieklasse		☐/II

Toegestane werkstukmaten (maximaal/minimaal) zie pagina 94.

Gegevens gelden voor nominale spanningen [U] 230 V. Bij lagere spanningen en bij per land verschillende uitvoeringen können deze gegevens afwijken.

Let op het zaakummer op het typeplaatje van het elektrische gereedschap. De handelsbenamingen van sommige elektrische gereedschappen können afwijken.

Afmetingen voor geschikte zaagbladen
Zaagbladdiameter	mm	190
Bladdikte	mm	1,4-2,5
Boorgat Diameter	mm	30

Informatie over geluid en trillingen

Meetwaarden bepaald volgens EN 61029.

Het A-gewogen geluidsniveau van het gereed-schap bedraagt kenmerkend: geluidsdrukniveau 93 dB(A); geluidsvermogenniveau 106 dB(A). Onzekerheid K = 3 dB.

Draag een gehoorbescherming.

Conformiteitsverklaring

Wij verklaren als alleen verantwoordelijke dat het onder „Technische geevens" beschreiben product voldoet aan de volgende normen en normatieve documenten: EN 61029, EN 60825-1 volgens de bepalingen van de richtlijnen 2004/108/EG, 98/37/EG (tot 28-12-2009) en 2006/42/EG (vanaf 29-12-2009).

Technisch dossier bij: Robert Bosch GmbH, Dept. PT/ESC, D-70745 Leinfelden-Echterdingen

Voorkom per ongeluk starten van het elektrische gereedschap. Tijdens de montage en bij alle werkzaamheden aan het elektrische gereedschap mag de stekker Niet zich aangesloten op de stroomvoorziening.

Meegeleverd

Raadpleeg waaroor de beschrij-ving van de meegeleverde onder-delen aan het begin van de gebruiksaanwijzing.

Controleer voor de eerste ingebruinkeming van het elektrische gereedschap of alle hierna vermelde onderdelen zijn meegeleverd:

• Verstekzaag met gemonteerd zaagblad
• Stofzak 18
  Lijmklem 14
• Inbussleutel 22
• Batterijen (2x, maat AAA, 1,5 V)

Opmerking: Controleer het elektrische gereed-schap op eventuele beschadigingen.

Voordat u het elektrische gereedschap verder gebruikt, dient u veiligheidsvoorzieningen en Licht beschadigde onderdelen zorgvuldig te controleren op hun juiste werking volgens de voorschriften. Controleer of de bewegende delen goed werken en Niet vastklemmen en of er onderdelen beschadigd zijn. Alle onderdelen要去en juist gemonteerd zijn en aan alle voorwaarden voldoen om een correcte werking te waarborgen.

Laat beschadigde beschemingsvoorzieningen en onderdelen door een erkend en gespecialiseerd bedrijf op deskundige wijze repareren of verrangen.

Gereedschap dat naast de meegeleverde onderdelen benodigd is:

Kruiskopschroevendraier

Montage op een werkoppervlak

(zie afbeelding A)

Om een veilig gebruik te waarborgen, dient u het elektrische gereedschap voor het gebruik op een egaal en stabel werkoppervlak (bijv. een werkbank) te monteren.

• Neem alle meegeleverde delen voorzichtiguit de verpakking.
• Verwijder al het verpaktingsmaterial van het elektrische gereedschap en het meegeleverde toebehoren.
• Bevestig het elektrische gereedschap met een geschikte schroefverbinding op het werkoppervlak. Daartoe dienen de boorgaten 12.

Batterijenplaatsen

（zieafbeeldingB)

• Open het batterijvak 29.
• Plaats de meegeleverde batterijen volgens de aangeven poolaansluitingen.
• Sluit het batterijvak.

Afzuing van stof en spanen

Stof van materialen zoals loodhoudende verf, enkele houtsoorten, mineralen en metaal kunnen schadelijk voor de gezondheid+zijn. Aanraking of inademing van stof kan leiden tot allergische reacties en/of ziekten van de ademwegen van de gebruiker of Personen die zich in de omgeving bevinden.

Bepaalde soorten stof, bijvoorbeeld van eiken en beukenhout, gelden als kankerverwekkend, in het bijzonder in combinatie met toevoegingsstoffen voor houtbehandeling (chromaat en houtbeschemingsmiddelen). Asbesthoudend materiaal mag alleen door bepalde vakmensen worden bewerkt.

• Gebruik.altijdeenstofafzuiing.
  Zorg voor een goede ventilatie van de werkplek.
  Er wordt geadviseerd om een ademasker met filterklasse P2 te dragen.

Neem de in uw land geldende voorschriften voor de te bewerken materialen in acht.

De afzuing van stof en spanen kan geblok-keerd worden door stof, spanen of fragmenten van het werkstuk.

• Schakel het elektrische gereedschap uit en trek de stekker uit het stopcontact.
  Wacht tot het zaagblad volledig tot stilstand is gekomen.
  Stel deoorzaak van de blokkering vast en maak deze ongedaan.

Eigen afzuiging

（zieafbeeldingC)

• Steek de stofzak 18 op de spanaafvoer 21.

De stofzak mag tijdens het zagen nooit met bewegende delen van het gereedschap in aanraking komen.

Maak de stofzak op tijd leeg.

Externale afzuiging

Voor de afzuiiging kunt u aan de spaanafvoer ook een stofzuigerslang (Ø 36 mm) aansluten.

De stofzuiger要去 geschikt voor het te bewerken materiaal.

Gebruik bij het afzuiigen van voor de gezondheid bijzonder gevaarlijk, kankerverwekkend of droog stof een speciale zuiger.

Inzetgereedschap wisselen

(zie afbeelding D1-D4)

Trek algid voor werkzaaamheden aan het elektrische gereedschap de stekker uit het stopcontact.
Draag werkhandschoenen bij de montage van het zaagblad. Bij het aanraken van het zaagblad bestaat verwondingsgevaar.

Gebruik alleen zaagbladen met een maximaal toegestaan toerental dat hoger is dan het onbelaste toerental van het elektrische gereedschap.

Gebruik alleen zaagbladen die voldoen aan de in\ deze gebruiksaanwijzing vermelde specificaties,\ volgens EN 847-1 zijn gecontroleerd en overeenkomstig�ijn gemarkeerd.

Zaagblad demonteren

• Zet het elektrische gereedschap in de werkstand.
• Draai de inbusbout 30 met de meegeleverde inbussleutel 22 en druk tegelijkkertijd op de asblokkering 28 tot deze vastklikt
• Houd de asblokkering 28 ingedrukt en draai de schroef 30 met de klok mee maar buiten (linkse schroefdraad!).
• Neem de spanflens 31 van de as.
• Druk op de hendel 3 en draai de pendelbeschermkap 5 tot aan de aanslag maar ache-eren.
• Houd de pendelbeschemkap in deutsche standen verwijder het zaagblad 17.
• Geleid de pendelbeschemkap langzaam, weer omlaag.

92 | Nederlands

Zaagblad monteren

Reinig indien nodig voor de montage alle te monteren delen.

• Druk op de hendel 3, draai de pendelbeschermkap 5 tot aan de aanslagaarachten en houd de kap in deze stand vast.
  Zet het neue zaagblad op de binnenste spanflens 32.
  Let er bij de montage op dat de snijrichting van de tanden (richting van de pijl op het zaagblad) overeenkomt met de richting van de pijl op de beschemkap.
• Geleid de pendelbeschemkap langzaam, weer omlaag.
• Breng de spanflens 31 en de schroef 30 aan. Duw op de asblokkering 28 tot deze vastklikt en draai de inbusbout gegen de wijzers van de klok in vast.

Gebruik

Trek.altijd voor werkzaaamheden aan het elektrische gereedschap de stekker uit het stopcontact.

Transportvergrendeling

(zie afbeelding E)

Dankzij de transportvergrendeling 24 kunt u het elektrische gereedschap gemakkelijker vervoeren.

Elektrisch gereedschap ontgrendelen (werkstand)

Duw de gereedschaparm aan de handgreep 1 iets omlaag om de transportbeveiliging 24 te ontlasten.
Trek de transportvergrendeling 24 helemaal\ haar buiten.
-Beweeg de gereedschaparm langzaam omhoog.

Elektrisch gereedschap vergrendelen (transportstand)

Sluit voor het vergrendelen van de zaagtafel 11 de spanhendel 25.
- Druk op de hendel 3 en draai tegelijkkertijd de gereedschaparm aan de handgreep 1 zo ver maar onderen tot de transportbeveiliging 24—helemaal waar binnen kan worden geduwd.

De gereedschaparm is nu voor het transport ste-vig vergrendeld.

Werkstuk bevestigen

（zieafbeeldingF)

Span het werkstuk algijd vast om een optimale arbeidsveiligigheid te waarborgen.

Bewerk geen werkstukken die teklein zich om te worden vastgespannen.

Duw het werkstuk stevig gegen de aanslagrail 6.
- Steek de meegeleverde lijmklem 14 in een van de waarvoor voorziene boorgaten 27.
- Draai de vleugelschroef 33 los en pas de lijm-klem aan het werkstuk aan. Draai de vleugelschroef waar vast.
- Span het werkstuk vast door aan het draa- deind 34 te draaien.

Werkstuk losmaken

• Als u de lijmklem wilt losdraaien, draait u het draadeind 34 gegen de wijzers van de klok in.

Verstekhoek instellen

Bedien bij het instellen van de verstekhoek nooit de aan/uit-schakelaar 19. Als daardoor het elektrische gereedschap onbedoeld start, bestaat er verwondingsgevaar.
Sluit voor het zagen algid de spanhendel 25. Het zaagblad kan anders in het werkstuk schuin wegdraaien.

Horizontale verstkhoek instellen

(zie afbeelding G)

De horizontally verstekhoek kan in een bereik van 46^ (linkerzijde) tot 46^ (rechterzijde) worden ingesteld.

• Open de spanhendel 25 als deze gesloten is. De zaagtafel kan daardoor vrij worden bewogen.
• Draai de zaagtafe1 11 aan de beugel 9aar links of rechts tot de hoekaanduiding 35 de gewenste verstkhoek aangeeft.
• Sluit de spanhendel 25 waar.

Voor het snel en nauwkeurig instellen van vaak gebruekte verstkhoeken klikt de zaagtafel 11

bij de volgende standardhoeken vast:

$$ \begin{array}{l} - 4 5 ^ {\circ} / - 3 0 ^ {\circ} / - 2 2, 5 ^ {\circ} / - 1 5 ^ {\circ} / \ 0 ^ {\circ} / 1 5 ^ {\circ} / 2 2, 5 ^ {\circ} / 3 0 ^ {\circ} / 4 5 ^ {\circ} \ \end{array} $$

Verticale verstekhoek instellen

(zie afbeelding H)

De verticale verstekhoek kan in een bereik van 0^ tot 45^ worden ingesteld.

Maak de spangreep 23 los.
- Draai de gereedschaparm aan de handgreep 1 tot de hoekaanduiding 36 de gewenste verstekhoek aangeeft.
- Houd de gereedschaparm in deze stand en draai de spangreep 23 waar vast.

Voor het nsel en nauwkeurig instellen van de standaardhoeken 0^ en 45^ zijn op het machinnehuis eindaanslagen voorzien.

Maak de spangreep 23 los.
- Draai de gereedschaparm aan de handgreep 1 tot aan de aanslag maar rechts (0^) of tot aan de aanslag maar links (45^) .
Draai de spangreep 23 weer vast.

Ingebruikneming

Inschakelen

• Als u het gereedschap wilt inschakelen drukt u de aan/uit-schakelaar 19 in en houdt u deze ingedrukt.

Opmerking: Om veiligheidsreden kan de aan/uitschakelaar 19 van de machine Niet worden vergrendeld, maar moet dezeijdens het gebruik voortdurend ingedrukt blijven.

Alleen door het indrukken van de hendel 3 kunt u de gereedschaparm omlaag bewegen.

• Als u wilt zagen,要去 ukaarom de hendel 3 indrukken terwijl u de aan/uit-schakelaar bedient. (zie afbeelding l)

Uitschakelen

• Als u het gereedschap wiltuitschakelen laut u de aan/uit-schakelaar 19 los.

Tips voor de werkzaamheden

Algemene aanwijzingen voor het zagen

Elke keer wanner u zaagt, moet u eerst controleren dat het zaagblad op geen enkel moment de aanslagrail, lijmklemmen of andere gereedschapdelen kan aanraken. Verwijder eventueel gemonteerde hulpgeleiders of pas deze op de juiste wijze aan.

Beschem het zaagblad gegen schokken en stoten. Oefen geen zichwaartse druk op het zaagbladuit.

Bewerk geen kromgetrokken werkstukken. Het werkstuk要去阆d een rechte rand hebben om tegen de aanslagrail te leggen.

Ondersteun het vrijie einde van een lang werkstuk, bijvoorbeeld door er iets onder te leggen.

Zaaglij markeren

(zie afbeelding J)

Een laserstraal geeft de zaaglijk van het zaagblad aan. Daardoor kut u het werkstuk voor het zagen nauwkeurig positioneren zonder de pendelbeschermkap te openen.

Schakel waarvoorde laserstraal met de schakelaar 20 in.
- Stel uw marketing op het werkstuk aan de rechterkant van de laserlijk af.

Gebruik

(zie afbeelding K)

Houd uw handen, vingers en armen uit de buurt van het ronddraaiende zaagblad.

Houd uw armen nicht gekruist voor de gereedschaparm.

Toegestane werkstukmaten

Maximale werkstukmaten:

Verstekhoek		Hoogte x bredte
Horizontal	Vertical
0°	0°	50 x 110 mm
45°	0°	37 x 110 mm
0°	45°	50 x 76 mm
45°	45°	37 x 76 mm

Minimale werkstukmaten

(= alle werkstukken die met de meegeleverde lijmklem 14 links of rechts van het zaagblad kunnen worden vastgespannen):

100 × 40 ~mm (length x bredte)

Kapzagen

• Span het werkstuk overeenkomstig de afmettingen vast.
• Stel de gewenste horizontale en/of verticale verstekhoek in.
• Schakel het elektrische gereedschap in.
• Druk op de hendel 3 en beweeg de gereed-schaparm met de handgreep 1 langzaam omlaag.
• Zaag het werkstuk met een gewelijkmatige voorwaartse beweging door.
  Schakel het elektrische gereedschap uit en wacht tot het zaagblad volledig tot stilstand is gekomen.
  -Beweeg de gereedschaparm langzaam omhoog.

Inlegplaat verrangen

De rode inlegplaat 7 kan na langdurig gebruik van het elektrische gereedschap verslijen.

Vervang defecte inlegplaten.

Zet het elektrische gereedschap in de werkstand.
- Draai de schroeven 8 met een kruskop-schroevendraier uit en verwijder de oude in-legplaat.
- Breng de neue inlegplaat aan en draai alle schroeven 8 waar in.

Profielplinten bewerken

Profielplinten kurz u op twee verschillende manieren bewerken:

Tegen aanslagrail geplaatst

• Plat op de zaagtafel liggend

Probeer de ingestelde verstkhoek.altijd eerstuit op een stuk afvalhout.

Vervoer

Zet het elektrische gereedschap in de transportstand.
Grijp om het gereedschap op te tilen of te vervoeren alleen in de greepuitsparingen 13 aan de zijkant van de zaagtafel 11.
Gebruik bij het vervoeren van het elektrische gereedschap alleen de transportvoorzieningen en nooit de beschemingsvoorzieningen.

Onderhoud en service

Onderhoud en reiniging

Trek algid voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.

Mocht het elektrische gereedschap ondanks zorgvuldige fabricage- en testmethoden toch defect raken, dient de reparatie te worden uitgevoerd door een erkende klantenservice voor Bosch elektrische gereedschappen.

Vermeld bij vragen en bestellingen van verrangingsonderdelen algid het UIT tien cijfers bestaande zaaknummer volgens het typeplaatje van het elektrische gereedschap.

Reiniging

Houd het elektrische gereedschap en de ventilatieopengen.altijd schoon om goed en veilig te werken.

De pendelbeschemkap moet.altijd vrij kunden bewegen enzfstandig kunden sluiten.Houd waarom de omgeving rond de pendelbeschemkap altijd schoon.

Verwijder na de werkzaamheden stof en spanen door uitblazen met perslucht of met een kwast. Reinig de glijrol 16 regelmatig.

Toebehoren

Zaagbladen voor hout- enplaatmaterial, pa-nelen en lijsten

Zaagblad 190× 30mm 40 tanden .2609256821

Zaagblad 190× 30mm 12 tanden 2609 256 868

Zaagblad 190× 30mm 24 tanden . 2608640615

Zaagblad 190 x 30 mm, 60 tanden 2 608 641 188

Klantenservice en advies

Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over verrangingsonderdelen. Explosietekeningen en informatatie over verrangingsonderdelen vindt u ook op:

www.bosch-pt.com

De medewerkers van onske klantenservice adviseren u graag bij vragen over de aankoop, het gebruik en deinstalling van producten en toebehoren.

Nederland

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Belgien Luxemburg

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Afvalverwijdering

Elektrische gereedschappen, toebehoren en verpakkingen moeten op een voor het milieu verantwoorde wijze worden hergebruikt.

De kunststof delen zich gekenmerkt om deze per soort te konnen recyclen.

Alleen voor landen van de EU:

Gooi elektrische gereedschappen nicht bij het huisvuil.

Volgens de Europese richtig
2002/96/EG over elektrische en
elektronische oude apparaten en
de omzetting van de richtig in na-

tionalrecht moeten Niet更是 bruikbare elektrische gereedschappen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt.

Wijzigingen voorbehouden.

Purtati ochelari de protectie.

Purtati aparat de protectie auditivai!

Date tehnice
