Zīmols	BOSCH
Modelis	PCM 7
Kategorija	Leņķzāģis
Nominālā patērētā jauda	1100 W
Nominālais spriegums	230 V
Frekvence	50/60 Hz
Tukšgaitas griešanās ātrums	4800 apgr./min
Svars (atbilstoši EPTA 01/2003)	8,0 kg
Aizsardzības klase	II (dubultā izolācija)
Zāģa asmens diametrs	190 mm
Asmens biezums	1,4 – 2,5 mm
Urbuma diametrs	30 mm
Horizontālā leņķa diapazons	-46° līdz +46°
Vertikālā leņķa diapazons	0° līdz 45°
Lāzera tips	650 nm, < 1 mW, 2. klase
Skaņas spiediena līmenis	93 dB(A)
Skaņas intensitātes līmenis	106 dB(A)
Nosūkšanas sistēma	Iebūvēts putekļu maisiņš, savienojums ārējam putekļsūcējam (Ø 36 mm)
Saspīlējums	Ar skrūvju saspīlējumu, pielāgojams pa kreisi vai pa labi
Drošības ierīce	Svārstību aizsargpārsegs, avārijas apturēšana
Piederumi komplektā	Putekļu maisiņš, saspīlējums, 6 mm sešstūra atslēga, AAA baterijas (2 gab.)
Maksimālie sagataves izmēri (0°/0°)	50 x 110 mm (augstums x platums)
Minimālie sagataves izmēri	100 x 40 mm (garums x platums)
Apkope	Regulāri tīrīt aizsargpārsegu un slīdveltni; nomainīt atbalsta plāksni, ja tā ir nolietota

Bieži uzdotie jautājumi - PCM 7 - REV 3-2009 BOSCH

Kā nomainīt zāģa asmeni Bosch PCM 7?

Atvienojiet instrumentu. Izmantojiet komplektā esošo sešstūra atslēgu (6 mm), lai atskrūvētu sešstūra iekšējo skrūvi (30), griežot pulksteņrādītāja virzienā (kreisais vītne). Nospiediet vārpstas fiksatoru (28). Noņemiet saspīlējuma atloku (31) un asmeni. Lai uzstādītu, novietojiet jauno asmeni (griešanas virziens pret pārsega bultiņu), pēc tam pievelciet skrūvi pretēji pulksteņrādītāja virzienam. Valkājiet aizsargcimdus.

Kā iestatīt horizontālo leņķi?

Atveriet saspīlējuma sviru (25). Pagrieziet zāģēšanas galdu (11) ar skavas palīdzību (9) līdz vēlamajam leņķim (graduācija 10). Aizveriet sviru. Ir pieejami iepriekš noteikti atzari: -45°, -30°, -22,5°, -15°, 0°, 15°, 22,5°, 30°, 45°.

Kā iestatīt vertikālo leņķi?

Atskrūvējiet saspīlējuma pogu (23). Nolieciet instrumenta roku (svira 1) līdz vēlamajam leņķim (graduācija 15). Pievelciet pogu. Pastāv gala pieturas 0° un 45°.

Kā izmantot marķēšanas lāzeru?

Nospiediet lāzera slēdzi (20), lai ieslēgtu staru. Lāzera līnijas labā mala norāda griezuma līniju. Nekad nevērsiet lāzeru pret cilvēkiem vai dzīvniekiem. Lāzera 2. klase.

Kāds ir saderīgais asmens diametrs?

Asmens diametram jābūt 190 mm, ar urbuma diametru 30 mm un biezumu no 1,4 līdz 2,5 mm. Izmantojiet tikai asmeņus, kas atbilst standartam EN 847-1. Izvairieties no HSS tērauda asmeņiem.

Kā droši transportēt zāģi?

Novietojiet zāģi transportēšanas pozīcijā: nolaidiet instrumenta roku un iebīdiet transportēšanas aizsargierīci (24) pilnībā uz iekšu. Izmantojiet iegultos rokturus (13) celšanai. Nekad nenesiet instrumentu aiz aizsargierīcēm.

Kā tīrīt un apkopt zāģi?

Pirms jebkādas apkopes atvienojiet instrumentu. Regulāri tīriet ventilācijas atveres, svārstību aizsargpārsegu (4) un slīdveltni (16) ar saspiestu gaisu vai suku. Nomainiet atbalsta plāksni (7), ja tā ir nolietota, atskrūvējot skrūves (8).

Kādi piederumi ir pieejami PCM 7?

Tiek piedāvāti 190 mm zāģa asmeņi ar dažādu zobu skaitu (12, 24, 40, 60). References: 2609256821 (40 zobi), 2609256868 (12 zobi), 2608640615 (24 zobi), 2608641188 (60 zobi). Saspīlējums un putekļu maisiņš ir komplektā.

Kā efektīvi nosūkt putekļus?

Izmantojiet komplektā esošo putekļu maisiņu (18), kas uzstādīts uz skaidu izvadīšanas (21). Ārējai nosūkšanai pievienojiet putekļsūcēju ar šļūteni Ø 36 mm. Regulāri iztukšojiet maisiņu. Kaitīgiem putekļiem izmantojiet īpašu putekļsūcēju un valkājiet P2 masku.

Ko darīt, ja zāģēšanas laikā asmens iestrēgst?

Nekavējoties atlaidiet Ieslēgšanas/Izslēgšanas slēdzi (19). Pagaidiet, līdz asmens pilnībā apstājas. Atvienojiet kontaktdakšu. Uzmanīgi noņemiet sagatavi. Pārbaudiet asmens stāvokli un izlīdzinājumu. Nekad neizmantojiet spēku, lai noņemtu sagatavi, kamēr asmens griežas.

LIETOŠANAS INSTRUKCIJA PCM 7 - REV 3-2009 BOSCH

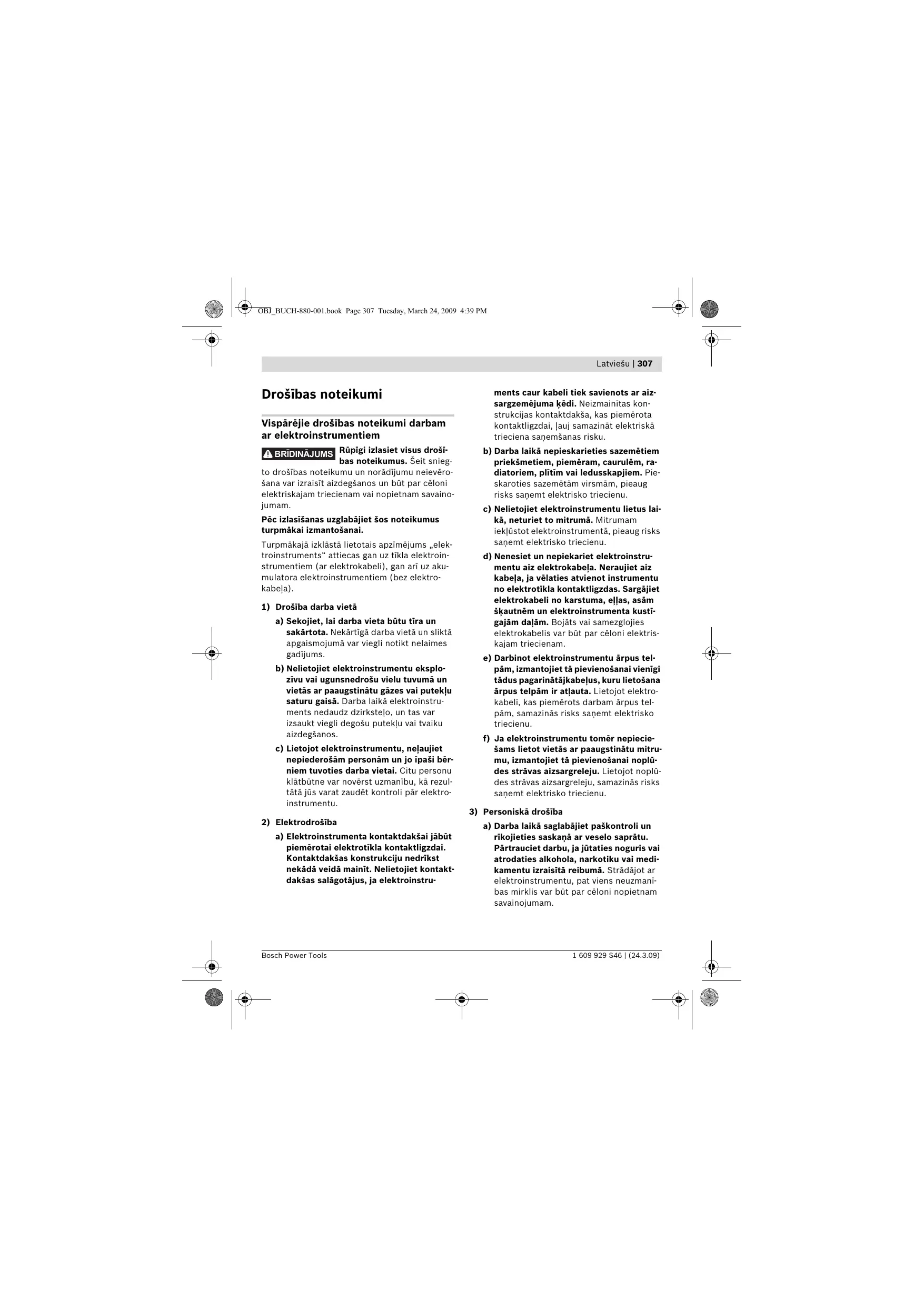

Drošības norādījumi

1) Drošība darba vietā

a) Sekojiet, lai darba vieta būtu tīra un sakārtota. Nekārtīga darba vieta un slikts apgaismojums var viegli izraisīt nelaimes gadījumus. b) Nelietojiet elektroinstrumentu sprādzienbīstamu vai viegli uzliesmojošu vielu tuvumā un vietās ar paaugstinātu gāzes vai putekļu saturu gaisā. Darba laikā elektroinstruments nedaudz dzirksteļo, un tas var izsaukt viegli degošu putekļu vai tvaiku aizdegšanos. c) Lietojot elektroinstrumentu, neļaujiet nepiederošām personām un jo īpaši bērniem tuvoties darba vietai. Citu personu klātbūtne var novērst uzmanību, kā rezultātā jūs varat zaudēt kontroli pār elektroinstrumentu.

2) Elektrodrošība

a) Elektroinstrumenta kontaktdakšai jābūt piemērotai elektrotīkla kontaktligzdai. Kontaktdakšas konstrukciju nedrīkst nekādā veidā mainīt. Nelietojiet kontaktdakšas adapterus, ja elektroinstruments

caur kabeli tiek savienots ar aizsargzemējuma ķēdi. Neizmainītas konstrukcijas kontaktdakša, kas piemērota kontaktligzdai, ļauj samazināt elektriskā trieciena saņemšanas risku.

b) Darba laikā nepieskarieties sazemētiem priekšmetiem, piemēram, caurulēm, radiatoriem, plītīm vai ledusskapjiem. Pieskaroties sazemētām virsmām, pieaug risks saņemt elektrisko triecienu. c) Nelietojiet elektroinstrumentu lietus laikā, neturiet to mitrumā. Mitrumam iekļūstot elektroinstrumentā, pieaug risks saņemt elektrisko triecienu. d) Nenesiet un nepakariet elektroinstrumentu aiz elektrokabeļa. Neraujiet aiz kabeļa, ja vēlaties atvienot instrumentu no elektrotīkla kontaktligzdas. Sargājiet elektrokabeli no karstuma, eļļas, asām šķautnēm un elektroinstrumenta kustīgajām daļām. Bojāts vai samezglots elektrokabelis var būt par cēloni elektriskajam triecienam. e) Darbinot elektroinstrumentu ārpus telpām, izmantojiet tā pievienošanai vienīgi tādus pagarinātājkabeļus, kuru lietošana ārpus telpām ir atļauta. Lietojot elektrokabeli, kas piemērots darbam ārpus telpām, samazinās risks saņemt elektrisko triecienu. f) Ja elektroinstrumentu tomēr nepieciešams lietot vietās ar paaugstinātu mitrumu, izmantojiet tā pievienošanai noplūdes strāvas aizsargreleju. Lietojot noplūdes strāvas aizsargreleju, samazinās risks saņemt elektrisko triecienu.

b) Izmantojiet individuālos darba aizsardzības līdzekļus. Darba laikā nēsājiet aizsargbrilles. Individuālo darba aizsardzības līdzekļu (putekļu maskas, neslīdošu apavu un aizsargķiveres vai ausu aizsargu) pielietošana atbilstoši elektroninstrumenta tipam un veicamā darba raksturam ļauj izvairīties no savainojumiem. c) Nepieļaujiet elektroinstrumenta patvaļīgu ieslēgšanos. Pirms elektroninstrumenta pievienošanas elektrotīklam, akumulatora ievietošanas vai izņemšanas, kā arī pirms elektroninstrumenta pārnēsāšanas pārliecinieties, ka tas ir izslēgts. Pārnēsājot elektroninstrumentu, ja pirksts atrodas uz ieslēdzēja, kā arī pievienojot to elektrobarošanas avotam laikā, kad elektron-instruments ir ieslēgts, var viegli notikt nelaimes gadījums. d) Pirms elektroinstrumenta ieslēgšanas neaizmirstiet izņemt no tā regulējošos instrumentus vai atslēgas. Regulējošais instruments vai atslēga, kas ieslēgšanas brīdī atrodas elektroinstrumenta kustīgajās daļās, var radīt savainojumu. e) Darba laikā izvairieties ieņemt neērtu vai nedabisku ķermeņa stāvokli. Vienmēr ieturiet stingru stāju un centieties saglabāt līdzsvaru. Tas atvieglo elektroinstrumenta vadību neparedzētās situācijās. f) Izvēlieties darbam piemērotu apģērbu. Darba laikā nenēsājiet brīvi plandošas drēbes un rotaslietas. Netuviniet matus, apģērbu un aizsargcimdus elektroinstrumenta kustīgajām daļām. Elektroinstrumenta kustīgajās daļās var iekerties vaļīgas drēbes, rotaslietas un gari mati. g) Ja elektroninstrumenta konstrukcija ļauj tam pievienot ārējo putekļu uzsūkšanas vai savākšanas/uzkrāšanas ierīci, sekojiet, lai tā būtu pievienota un pareizi darbotos. Pielietojot putekļu uzsūkšanu vai savākšanu/uzkrāšanu, samazinās to kaitīgā ietekme uz strādājošās personas veselību.

4) Saudzējoša apiešanās un darbs ar elektro-instrumentiem

a) Nepārslogojiet elektroinstrumentu. Katram darbam izvēlieties piemērotu elektroinstrumentu. Elektroinstruments darbojas labāk un drošāk pie nominālās slodzes. b) Nelietojiet elektroinstrumentu, ja ir bojāts tā ieslēdzējs. Elektroinstruments, ko nevar ieslēgt un izslēgt, ir bīstams lietošanai un to nepieciešams remontēt. c) Pirms elektroinstrumenta apkopes, regulēšanas vai darbinstrumenta nomaiņas atvienojiet tā kontaktdakšu no barojošā elektrotīkla vai izņemiet no tā akumulatoru. Šādi iespējams novērst elektroinstrumenta nejaušu ieslēgšanos. d) Ja elektroinstruments netiek lietots, uzglabājiet to piemērotā vietā, kur elektroinstruments nav sasniedzams bērniem un personām, kuras neprot ar to rīkoties vai nav iepazinušās ar šiem noteikumiem. Ja elektroinstrumentu lieto nekompetentas personas, tas var apdraudēt cilvēku veselību. e) Rūpīgi veiciet elektroinstrumenta apkalpošanu. Pārbaudiet, vai kustīgās daļas darbojas bez traucējumiem un nav iespiestas, vai kāda no daļām nav salauzta vai bojāta, vai katra no tām pareizi funkcionē un pilda tai paredzēto uzdevumu. Nodrošiniet, lai bojātas daļas tiktu savlaicīgi nomainītas vai remontētas pilnvarotā remonta darbnīcā. Daudzi nelaimes gadījumi notiek tāpēc, ka elektroinstruments pirms lietošanas nav pienācīgi apkalpots. f) Savlaicīgi notīriet un uzasiniet griezējos darbinstrumentus. Rūpīgi kopti elektroinstrumenti, kas aprīkoti ar asiem griezējinstrumentiem, ļauj strādāt daudz ražīgāk un ir vieglāk vadāmi.

g) Lietojiet vienīgi tādus elektroinstrumentus, papildpiederumus, darbinstrumentus utt., kas atbilst šeit sniegtajiem norādījumiem, ņemot vērā arī konkrētos darba apstākļus un pielietojuma īpatnības. Elektroinstrumentu lietošana citiem mērķiem, nekā tiem, kuriem to ir paredzējusi ražotājfirma, ir bīstama un var novest pie neparedzamām sekām.

5) Apkalpošana

a) Nodrošiniet, lai elektroinstrumenta remontu veiktu kvalificēts personāls, nomaiņai izmantojot oriģinālās rezerves daļas un piederumus. Tikai tā iespējams panākt un saglabāt vajadzīgo darba drošības līmeni.

Drošības noteikumi leņķslīpmašīnām/slīpmašīnām

Elektroinstruments tiek piegādāts kopā ar brīdinošu uzlīmi vācu valodā (grafiskajā daļā sniegtajā elektroinstrumenta attēlā tā ir apzīmēta ar numuru 2). Pirmo reizi uzsākot darbu, pārlīmējiet pāri vācu tekstam kopā ar elektroinstrumentu piegādāto brīdinošo uzlīmi jūsu valsts valodā.

Nostipriniet apstrādājamo priekšmetu. Iestiprinot apstrādājamo priekšmetu skrūvspīlēs vai citā stiprinājuma ierīcē, strādāt ir drošāk, nekā tad, ja tas tiek turēts ar rokām. Uzturiet darba vietu tīru. Īpaši bīstams ir dažādu materiālu putekļu sajaukums. Vieglo metālu putekļi ir ļoti ugunsnedroši un sprādzienbīstami. Neizlaidiet elektroinstrumentu no rokām, pirms tas nav pilnīgi apstājies. Pēc instrumenta izslēgšanas tajā iestiprinātais darbinstruments zināmu laiku turpina rotēt un var izraisīt savainojumus.

Nelietojiet elektroinstrumentu, ja ir bojāts tā elektrokabelis. Ja elektrokabelis tiek bojāts darba laikā, nepieskarieties tam, bet izvelciet kabeļa kontaktdakšu no elektrotīkla kontaktligzdas. Strādājot ar instrumentu, kuram ir bojāts elektrokabelis, pieaug risks saņemt elektrisko triecienu. - Parūpējieties, lai brīdinošās uzraksti uz elektroinstrumenta korpusa vienmēr būtu skaidri salasāmi. Neatbalstieties pret elektroinstrumentu. Elektroinstrumenta apgāšanās darba laikā vai nejauša pieskaršanās zāģa asmenim var izraisīt nopietnu savainojumu. Nodrošiniet, lai kustīgais aizsargs pareizi funkcionētu un varētu brīvi kustēties. Nekādā gadījumā nenostipriniet aizsargu paceltā stāvoklī. Elektroinstrumenta darbības laikā netuviniet rokas zāģēšanas vietai un zāģa asmenim. Pieskaršanās zāģa asmenim ir bīstama, jo var izraisīt savainojumu. Nekādā gadījumā nemēģiniet novākt zāģa asmens tuvumā esošos zāģēšanas blakusproduktus, piemēram, zāģa skaidas, koka šķembas u.c. laikā, kad elektroinstruments darbojas. Vienmēr vispirms pārvietojiet darbinstrumenta galvu augšējā (izejas) stāvoklī un izslēdziet elektroinstrumentu. ▸ Kontaktējiet zāģa asmeni ar apstrādājamo priekšmetu tikai tad, ja elektroinstruments ir ieslēgts. Zāģa asmenim ieķeroties apstrādājamajā priekšmetā, var notikt atsitiens. ▸ Lietojiet elektroinstrumentu tikai tad, ja uz apstrādājamā priekšmeta virsmas neatrodas instrumenti, koka skaidas, u.c. priekšmeti. Pat nelieli koka vai citi priekšmeti, nonākot saskarē ar rotējošu zāģa asmeni, var tikt mesti ar lielu ātrumu un trāpīt darbinstrumenta lietotājam. Vienmēr droši nostipriniet apstrādājamo priekšmetu. Neapstrādājiet priekšmetus, kuri ir par maziem, lai tos stingri nostiprinātu. Pretējā gadījumā attālums starp rokām un rotējošo zāģa asmeni var kļūt nepieļaujami mazs.

Izmantojiet zāģi tikai tādu materiālu zāģēšanai, kādiem to ir paredzējusi ražotājfirma. Pretējā gadījumā zāģis var tikt pārslogots. Gadījumā, ja iestrēgst zāģa asmens vai tiek pārtraukts darbs, izslēdziet zāģi un turiet apstrādājamo priekšmetu nekustīgi, līdz zāģa asmens ir pilnīgi apstājies. Nemēģiniet noņemt apstrādājamo priekšmetu laikā, kad zāģa asmens kustas, jo tam var sekot atsitiens. Noskaidrojiet un novērsiet zāģa asmens iestrēgšanas cēloni. Nelietojiet neasus, ieplaisājušus, saliektus vai citādi bojātus zāģa asmeņus. Zāģa asmeni ar neasiem vai nepareizi izliektiem zobiem veido šauru zāģējumu, kas rada pastiprinātu berzi, var būt par cēloni zāģa asmens iespiešanai zāģējumā un izraisīt atsitienu. Vienmēr lietojiet pareiza izmēra zāģa asmeņus ar piemērotas formas centrālo atverumu (piemēram, zvaigznes veida vai apaļu). Zāģa asmeņi, kas nav piemēroti zāģa stiprinājuma ierīcēm, slikti centrējas un var būt par cēloni kontroles zaudēšanai pār elektroinstrumentu.

Nelietojiet zāģa asmeņus, kas izgatavoti no stipri leģēta ātrgriezējtērauda (HSS). Šādi asmeņi var viegli salūzt. Pēc darba nepieskarieties zāģa asmenim, līdz tas nav atdzisis. Darba laikā zāģa asmens stipri sakarst. Nelietojiet elektroinstrumentu bez asmens aizsargplāksnes. Nomainiet aizsargplāksni, ja tā ir bojāta. Ja elektroinstrumentā nav iestiprināta nebojāta asmens aizsargplāksne, zāģa asmens var izraisīt savainojumu.

Nevērsiet lāzera staru citu personu vai dzīvnieku virzienā un neskatieties lāzera starā. Šis elektroinstruments izstaro 2. klases lāzera starojumu atbilstoši standartam EN 60825-1. Ar to var nejauši apžilbināt citas personas. ▶ Neļaujiet bērniem bez uzraudzības lietot elektroinstrumentus, kas aprīkoti ar lāzera iekārtu. Bērni var apžilbināt citas personas. ▶ Nenomainiet elektroinstrumentā iebūvēto lāzeru ar cita tipa lāzera ierīci.

Elektroinstrumentam nepiemērotas lāzera ierīces izmantošana var būt bīstama cilvēku veselībai.

Simboli

Šeit ir apskatīti tie apzīmējumi, kuru nozīmi ir svarīgi zināt, lietojot elektroinstrumentu. Tāpēc lūdzam iegaumēt šos apzīmējumus un to nozīmi. Apzīmējumu pareiza interpretācija ļaus vieglāk un drošāk strādāt ar elektroinstrumentu.

Simbols

Nozīme

Nēsājiet putekļu aizsargmasku. Nēsājiet aizsargbrilles. ▶ Lietojiet līdzekļus dzirdes orgānu aizsardzībai. Trokšņa iedarbība var radīt paliekošus dzirdes traucējumus.

Simbols

Nozīme

Nevērsiet lāzera staru citu personu vai dzīvnieku virzienā un neskatieties lāzera starā. Šis elektroinstruments izstaro 2. klases lāzera starojumu atbilstoši standartam EN 60825-1. Ar to var nejauši apžilbināt citas personas.

Izvēloties zāģa asmeni, ņemiet vērā tā izmērus. Asmens centrālā atveruma diametram jābūt tādam, lai asmens novietotos uz darbvārpstas cieši, bez spēles. Nelietojiet samazinošus ieliktņus vai adapterus diametra saskaņošanai.

Bīstama zona! Sekojiet, lai Jūsu rokas, delnas un pirksti atrastos pēc iespējas tālāk no šīs zonas.

Fiksators stiprināšanai transporta stāvoklī 24 atvieglo elektroinstrumenta pārvietošanu no vienas darba vietas uz citu.

• Fiksators stiprināšanai transporta stāvoklī 24 līdz galam iespiests: Elektroinstrumenta fiksēšana (pāreja transporta stāvoklī)
• Fiksators stiprināšanai transporta stāvoklī 24 līdz galam izvilkts: Elektroinstrumenta defiksēšana (pāreja darba stāvoklī)

Tikai ES valstīm

Neizmetiet nolietotos elektroinstrumentus sadzīves atkritumu tvertnē! Saskaņā ar Eiropas Savienības direktīvu 2002/96/EK par nolietotajām elektriskajām un elektroniskajām ierīcēm un šīs direktīvas atspoguļojumiem nacionālajā likumdošanā, lietošanai nederīgie elektroinstrumenti jāsavāc, jāizjauc un jānodod otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.

Funkciju apraksts

Rūpīgi izlasiet visus drošības noteikumus. Šeit sniegto drošības noteikumu un norādījumu neievērošana var izraisīt aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam.

Pielietojums

Šis elektroinstruments ir izmantojams kā stacionāra iekārta taisnu zāģējumu veidošanai koka gareniskā un šķērsu virzienā. Iespējamais horizontālais zāģēšanas leņķis ir no -46° līdz +46°, bet iespējamais vertikālais zāģēšanas leņķis ir no 0° līdz 45°.

Elektroinstrumenta jauda ļauj to izmantot cietu un mīkstu koka šķirņu zāģēšanai.

312 | Latviešu

Attēlotās sastāvdaļas

Attēloto sastāvdaļu numerācija atbilst elektroinstrumenta attēliem, kas sniegti lietošanas pamācības grafiskajā daļā.

1 Rokturis 2 Brīdinoša uzlīme 3 Svira darbinstrumenta galvas atbrīvošanai 4 Aizsargpārsegs 5 Kustīgais asmens aizsargs 6 Vadotne 7 Aptverplāksne 8 Skrūves asmens aptverplāksnes stiprināšanai 9 Lokveida rokturis zāģēšanas galda pagriešanai 10 Horizontālā apstrādes leņķa skala 11 Zāģēšanas galds 12 Urbumi elektroinstrumenta nostiprināšanai 13 Padziļinājumi satveršanai 14 Skrūvspīles 15 Vertikālā apstrādes leņķa skala 16 Vadotnes rullītis 17 Zāģa asmens 18 Putekļu maisiņš 19 Ieslēdzējs 20 Lāzera (zāģjuma trases iezīmēšanai) ieslēdzējs 21 Iscaurule skaidu izvadīšanai 22 Sešstūra stieņatslēga (6 mm) 23 Rokturis brīvi izvēlēta vertikālā apstrādes leņķa fiksēšanai 24 Fiksators stiprināšanai transporta stāvoklī 25 Svira brīvi izvēlēta horizontālā apstrādes leņķa fiksēšanai 26 Sešstūra ligzdskrūves (6 mm) vadotnes stiprināšanai 27 Urbumi skrūvspīlēm 28 Poga darbvārpstas fiksēšanai 29 Bateriju nodalījums 30 Sešstūra ligzdskrūve (6 mm) zāģa asmens stiprināšanai 31 Piespiedējpaplāksne 32 Balstpaplāksne

33 Sparnskrūve 34 Vītņstienis 35 Horizontālā apstrādes leņķa rādītājs 36 Vertikālā apstrādes leņķa rādītājs

Šeit attēlotie vai aprakstītie piederumi neietilpst standarta piegādes komplektā. Pilns pārskats par izstrādājuma piederumiem ir sniegts mūsu piederumu katalogā.

Tehniskie parametri

Lenkzágis/slipzágis		PCM 7
Izstradăjuma numurs		3 603 M01 2..
Nominălă patērējamă jauda	W	1100
Nominălais spriegums	V	230
Frekvence	Hz	50/60
Griešanăs ātrums brivgaită	min.1	4800
Lázera starojums		650 nm, < 1 mW
Lázera klase		2
Svars atbilstoși EPTA-Procedure 01/2003	kg	8,0
Elektroaizsardzibas klase		☐/II

Pieļaujamie apstrādājamā priekšmeta izmēri (maksimālie/minimālie) ir sniegti 317. lappusē.

Šādi parametri tiek nodrošināti pie nominālā elektrobarošanas sprieguma [U] 230 V. Instrumentiem, kas paredzēti zemākam spriegumam vai ir modificēti atbilstoši nacionālajiem standartiem, šie parametri var atšķirties.

Lūdzam vadīties pēc elektroninstrumenta izstrādājuma numura. Atsevišķiem izstrādājumiem tirdzniecības apzīmējumi var mainīties.

Piemerotu zăga asmenù izměri
Zăga asmens diametrs	mm	190
Zăga asmens pamatnes biezums	mm	1,4-2,5
Zăga asmens centrală atvēruma diametrs	mm	30

Instrumenta radītā trokšņa parametru pēc raksturlīknes A izsvērtās tipiskās vērtības ir šādas: trokšņa spiediena līmenis 93 dB(A); trokšņa jaudas līmenis 106 dB(A). Mērījumu izkliede K=3 dB.

Nēsājiet ausu aizsargus!

Atbilstības deklarācija C

Mēs ar pilnu atbildību paziņojam, ka sadaļā „Tehniskie parametri" aprakstītais izstrādājums atbilst šādiem standartiem vai normatīvajiem dokumentiem: EN 61029, EN 60825-1, kā arī direktīvām 2004/108/EK, 98/37/EK (līdz 28.12.2009) un 2006/42/EK (no 29.12.2009).

Tehniskais pamatojums no: Robert Bosch GmbH, Dept. PT/ESC, D-70745 Leinfelden-Echterdingen

Izstrādājuma piegādes komplekts ir attēlots lietošanas pamācības pielikumā.

Pirms elektronstrumenta lietošanas pirmo reizi, pārliecinieties, ka tā piegādes komplektā ietilpst šādas vienības.

• Lenkzāģis/slipzāģis ar iestiprinātu zāģa asmeni
• Putekļu maisiņš 18
• Skrūvpilles 14
• Sešstūr stienatslēga 22 Baterijas (2x, tips AAA, 1,5 V)

Piezīme. Pārbaudiet, vai nav bojāts elektroinstruments vai kāda no tā daļām.

Turpinot elektroinstrumenta lietošanu, uzmanīgi pārbaudiet, vai tā aizsargierīces un daļas ar nelieliem bojājumiem funkcionē pareizi un bez traucējumiem. Pārbaudiet, vai elektroinstrumenta kustīgās daļas netraucēti pārvietojas un nav iespiestas, un vai kāda daļa nav bojāta. Ikvienai daļai jābūt pareizi nostiprinātai un jāpilda tai paredzētais uzdevums, nodrošinot pareizu elektroinstrumenta darbību.

Bojātas aizsargierīces vai citas instrumenta daļas nekavējoties jānomaina vai kvalificēti jāizremontē pilnvarotā remonta darbnīcā.

Papildus piegādes komplektam, darbam ir nepieciešami šādi instrumenti:

• Krustveida skrūvgriezis

Nostiprināšana uz darba virsmas (skatīt attēlu A)

Lai varētu droši strādāt ar elektroinstrumentu, tas pirms lietošanas jānostiprina uz līdzenas un stabilas virsmas (piemēram, uz darba galda). - Uzmanīgi izsaiņojiet visas piegādātās elektroinstrumenta daļas. - Noņemiet iesaiņojuma materiālu no elektroinstrumenta un no kopā ar to piegādātajiem piederumiem. - Nostipriniet elektroinstrumentu uz darba virsmas, lietojot piemērotus skrūvju savienojumus. Stiprināšanai izmantojiet urbumus 12.

Bateriju ievietošana

(skatīt attēlu B)

• Atveriet bateriju nodalījumu 29. Ievietojiet nodalījumā kopā ar elektroinstrumentu piegādātās baterijas, ievērojot norādīto pievienošanas polaritāti. - Aizveriet bateriju nodalījumu.

Putekļu un skaidu uzsūkšana

Dažu materiālu, piemēram, svinu saturošu krāsu, dažu koksnes šķirņu, minerālu un metālu putekļi var būt kaitīgi veselībai. Pieskaršanās šādiem putekļiem vai to ieelpošana var izraisīt alerģiskas reakcijas vai elpošanas ceļu slimības elektroinstrumenta lietotājam vai darba vietai tuvumā esošajām personām.

Atsevišķu materiālu putekļi, piemēram, putekļi, kas rodas, zāģējot ozola vai dižskābarža koksni, var izraisīt vēzi, īpaši tad, ja koksne iepriekš ir tikusi ķīmiski apstrādāta (ar hromātu vai koksnes aizsardzības līdzekļiem). Azbestu saturošus materiālus drīkst apstrādāt vienīgi personas ar īpašām profesionālām iemaņām.

Vienmēr pielietojiet putekļu uzsūkšanu. - Darba vietai jābūt labi vēdināmai. - Darba laikā ieteicams izmantot masku elpošanas ceļu aizsardzībai ar filtrēšanas klasi P2.

Ievērojiet jūsu valstī spēkā esošos priekšrakstus, kas attiecas uz apstrādājamo materiālu.

Putekļu/skaidu aizvadīšanas kanālu var nosprostot putekļi, skaidas vai apstrādājamā priekšmeta atlūzas.

• Izslēdziet elektroinstrumentu un atvienojiet tā kontaktdakšu no elektrotīkla kontaktligzdas.
• Nogaidiet, līdz pilnīgi apstājas zāģa asmens.
• Nosakiet nosprostošanās cēloni un novērsiet nosprostojumu.

Putekļu uzsūkšana ar iekšējās uzsūkšanas kanāla palīdzību

(skatīt attēlu C)

Uzbīdiet putekļu maisiņu 18 uz skaidu izvadīšanas izcaurules 21.

Zāģēšanas laikā nepieļaujiet putekļu maisiņa saskaršanos ar elektroinstrumenta kustīgajām daļām.

Savlaicīgi iztukšojiet putekļu maisiņu.

Putekļu uzsūkšana ar ārējā putekļsūcēja palīdzību

Veicot putekļu uzsūkšanu ar ārējā putekļsūcēja palīdzību, skaidu izvadīšanas izcaurulei jāpievieno uzsūkšanas šļūtene (Ø 36 mm).

Putekļsūcējam jābūt piemērotam apstrādājamā materiāla putekļu uzsūkšanai.

Veselībai īpaši kaitīgu, kancerogēnu vai sausu putekļu uzsūkšanai lietojiet speciālus putekļsūcējus.

Darbinstrumenta nomaiņa

Izmantojiet tikai zāģa asmeņus, kas atbilst šajā lietošanas pamācībā noteiktajiem parametriem, ir pārbaudīti atbilstoši standarta EN 847-1 prasībām un attiecīgi marķēti.

• Pārvietojiet darbinstrumenta galvu darba stāvoklī.
• Pagrieziet sešstūra ligzdskrūvi 30 ar sešstūra stieņatslēgu 22 no elektroinstrumenta piegādes komplekta un vienlaicīgi turiet nospiestu darbvārpstas fiksēšanas pogu 28, līdz darbvārpsta fiksējas. Turiet nospiesto darbvārpstas fiksēšanas pogu 28 un izskrūvējiet skrūvi 30, griežot to pulksteņa rādītāju kustības virzienā (kreisā vītne!).
• Noņemiet piespiedējpaplāksni 31.
• Nospiediet sviru 3 un pārvietojiet kustīgo asmens aizsargu 5 līdz galam atpakaļ. Noturot asmens aizsargu šajā stāvoklī, noņemiet zāģa asmeni 17.
• Lēni nolaidiet kustīgo asmens aizsargu lejup.

Zāģa asmens iestiprināšana

Ja nepieciešams, pirms asmens iestiprināšanas notīriet visus ar iestiprināšanu saistītos elementus.

• Nospiediet sviru 3, pārvietojiet kustīgo asmens aizsargu 5 līdz galam atpakaļ un noturiet to šajā stāvoklī. Novietojiet jauno zāģa asmeni uz balstpaplāksnes 32. Iestiprināšanas laikā sekojiet, lai asmens zobu vērsuma virziens (bultas virziens uz asmens) sakristu ar bultas virzienu uz asmens aizsarga!
• Lēni nolaidiet kustīgo asmens aizsargu lejup.
• Novietojiet uz zāģa asmens piespiedējpaplāksni 31 un ieskrūvējiet skrūvi 30. Nospiediet darbvārpstas fiksēšanas pogu 28, līdz darbvārpsta fiksējas, un stingri pieskrūvējiet sešstūra ligzdskrūvi, griežot to pretēji pulksteņa rādītāju kustības virzienam.

Lietošana

Pirms elektroinstrumenta akopes vai apkalpošanas izvelciet tā elektrokabeļa kontaktdakšu no barojošā elektrotīkla kontaktligzdas.

Fiksators stiprināšanai transportēšanas stāvoklī

(skatīt attēlu E)

Fiksators stiprināšanai transporta stāvoklī 24 atvieglo elektroinstrumenta pārvietošanu no vienas darba vietas uz citu.

Elektroinstrumenta defiksēšana (pāreja darba stāvoklī)

• Satveriet darbinstrumenta galvu aiz roktura 1 un nedaudz nospiediet lejup, lai atbrīvotu fiksatoru 24, kas notur galvu transporta stāvoklī.
• Līdz galam pavelciet uz āru fiksatoru stiprināšanai transporta stāvoklī 24.
• Lēni pārvietojiet augšup darbinstrumenta galvu.

Elektroinstrumenta fiksēšana (pāreja transporta stāvoklī)

Lai nostiprinātu zāģēšanas galu 11, nospiediet fiksējošo sviru 25. - Nospiediet sviru 3 un pārvietojiet darbinstrumenta galvu lejup, turot aiz roktura 1, līdz fiksatoru stiprināšanai transporta stāvoklī 24 kļūst iespējams līdz galam iebīdīt ligzdā.

Līdz ar to darbinstrumenta galva ir grozi fiksēta transporta stāvoklī.

Apstrādājamā priekšmeta nostiprināšana

(skatīt attēlu F)

Lai panāktu optimālu darba drošību, apstrādājamo priekšmetu nepieciešams stingri nostiprināt.

Neapstrādājiet priekšmetus, kuri ir pārāk mazi, lai tos stingri nostiprinātu.

Cieši piespiediet apstrādājamo priekšmetu pie vadotnes 6. Ievietojiet kopā ar elektroinstrumentu piegādātās skrūvspīles 14 vienā no šim nolūkam paredzētajiem urbumiem 27. - Atskrūvējiet spārnu skrūvi 33 un ielāgojiet skrūvspīļu atvērumu apstrādājamā priekšmeta izmēriem. Tad stingri pieskrūvējiet spārnu skrūvi. Griežot vītņstieni 34, stingri iestipriniet apstrādājamo priekšmetu skrūvspīlēs.

Apstrādājamā priekšmeta izņemšana

Lai atvērtu skrūvspīles, grieziet vītņstieni 34 pretēji pulksteņa rādītāju kustības virzienam.

Apstrādes leņķa iestādīšana

Apstrādes leņķa iestādīšanas laikā nenospiediet ieslēdzēju 19. Ja šajā laikā elektroinstruments nejauši ieslēdzas, tas var radīt savainojumu. Pirms zāģēšanas vienmēr nospiediet fiksējošo sviru 25. Pretējā gadījumā zāģa asmens var saskiebties apstrādājamajā priekšmetā.

Horizontālā apstrādes leņķa iestādīšana

(skatīt attēlu G)

Horizontālo apstrādes leņķi var iestādīt robežās no 46° (virzienā pa kreisi) līdz 46° (virzienā pa labi).

• Paceliet fiksējošo sviru 25, ja tā ir bijusi nospiesta. Līdz ar to zāģēšanas galds var brīvi griezties. Turot zāģēšanas galdu 11 aiz lokveida roktura 9, pagrieziet to pa labi vai pa kreisi, līdz apstrādes leņķa rādītājs 35 rāda vēlamo horizontālo apstrādes leņķi.
• Tad nospiediet fiksējošo sviru 25.

Lai ātri un precīzi iestādītu biežāk lietotās horizontālā apstrādes leņķa vērtības,

zāģēšanas galds 11 fiksējas stāvokļos, kas atbilst šādām standarta leņķa vērtībām.

-45°/ -30°/ -22,5°/ -15°/

0° / 15° / 22,5° / 30° / 45°

Vertikālā apstrādes leņķa iestādīšana

(skatīt attēlu H)

Vertikālo apstrādes leņķi var iestādīt robežās no 0° līdz 45° .

• Atskrūvējiet fiksējošo rokturi 23.
• Satveriet darbinstrumenta galvu aiz roktura 1 un nolieciet to sānu virzienā, līdz leņķa rādītājs 36 parāda vēlamo apstrādes leņķa vērtību. Turot darbinstrumenta galvu šajā stāvoklī, stingri pieskrūvējiet fiksējošo rokturi 23.

Lai ātri un precīzi iestatītu vertikālā apstrādes leņķa vērtības 0° un 45°, elektroinstrumenta korpusā ir izveidotas īpašas atdures.

• Atskrūvējiet fiksējošo rokturi 23.
• Satveriet darbinstrumenta galvu aiz roktura 1 un līdz galam nolieciet to sānu virzienā pa labi (0°) vai pa kreisi (45°) .
• Stingri pieskrūvējiet fiksējošo rokturi 23.

Uzsākot lietošanu

Ieslēgšana

Lai ieslēgtu elektroinstrumentu, nospiediet ieslēdzēju 19 un turiet to nospiestu.

Piezīme. Drošības apsvērumu dēļ ieslēdzēja 19 fiksēšana ieslēgtā stāvoklī nav paredzēta, tāpēc tas jātur nospiests visu elektroinstrumenta darbības laiku.

Darbinstrumenta galvu kļūst iespējams pārvietot lejup tikai pēc sviras 3 nospiešanas.

• Tāpēc, lai veiktu zāģēšanu, bez ieslēdzēja nospiešanas jābūt nospiestai arī svirai 3 (skatīt attēlu l)

Izslēgšana

Lai izslēgtu elektroinstrumentu, atlaidiet ieslēdzēju 19.

Norādījumi darbam

Vispārējie norādījumi zāģēšanai

Pirms zāģēšanas vienmēr pārliecinieties, ka zāģa asmens jebkurā zāģēšanas fāzē neskars vadotni, skrūvspīles vai citas elektroinstrumenta daļas. Noņemiet palīgvadotni, ja tā ir nostiprināta, vai arī pielāgojiet to darba apstākļiem.

Sargājiet zāģa asmeņus no kritieniem un triecieniem. Nepakļaujiet zāģa asmeņus sānu spiedienam.

Neapstrādājiet greizus vai nepareizas formas priekšmetus. Apstrādājamajam priekšmetam jābūt ar vismaz vienu taisnu malu, kurai vienmēr jābūt piespiestai pie vadotnes.

Gari apstrādājamie priekšmeti brīvajā galā jānogulda uz piemērotas virsmas vai jāatbalsta.

Zāģējuma trases iezīmēšana

(skatīt attēlu J)

Lāzera stars parāda zāģējuma trasi, pa kuru zāģēšanas laikā pārvietosies zāģa asmens.

Tāpēc apstrādājamo priekšmetu pirms zāģēšanas var precīzi novietot, nepacelot asmens aizsargu.

• Ar ieslēdzēju 20 ieslēdziet lāzera staru.
• Savietojiet zāģējuma trases atzīmes uz apstrādājamā priekšmeta virsmas ar lāzera stara veidotās līnijas labējo malu.

Roku stāvoklis darba laikā

(skatīt attēlu K)

Nenovietojiet rokas un pirkstus rotējošam zāģa asmenim.

Nenovietojiet zem darbinstrumenta galvas.

Apstrādājamā priekšmeta pieļaujamie izmēri

Maksimālie izmēri

Apstrãdes lenkis		Augstums x platums
Horizontã­lais	Vertikã­lais
0°	0°	50 x 110 mm
45°	0°	37 x 110 mm
0°	45°	50 x 76 mm
45°	45°	37 x 76 mm

Minimālie izmēri

(= izmēri visiem priekšmetiem, kurus ar piegādes komplektā ietilpstošo skrūvspīli 14 palīdzību var nostiprināt pa kreisi vai pa labi no zāģa asmens):

100 × 40 mm (garums x platums).

Atzāģēšana

• Stingri nostipriniet apstrādājamo priekšmetu atbilstoši tā izmēriem.
• Iestatiet vēlamo horizontālo un/vai vertikālo apstrādes leņķi.
• Ieslēdziet elektroinstrumentu.
• Nospiediet sviru 3 un lēni laidiet lejup darbinstrumenta galvu, turot to aiz roktura 1.
• Pārzāģējiet priekšmetu, vienmērīgi pārvietojot lejup darbinstrumenta galvu.
• Izslēdziet elektroinstrumentu un nogaidiet, līdz zāģa asmens pilnīgi apstājas.
• Lēni pārvietojiet augšup darbinstrumenta galvu.

Asmens aptverplāksnes nomaiņa

Ilgstoši lietojot instrumentu, tā sarkanā asmens aptverplāksne 7 var nolietoties.

Nomainiet bojāto asmens aptverplāksni.

• Pārvietojiet darbinstrumenta galvu darba stāvoklī. Lietojot krustriežu skrūvgriezi, izskrūvējiet skrūves 8 un noņemiet nolietoto aptverplāksni.
• Novietojiet jauno aptverplāksni tai paredzētajā vietā un no jauna ieskrūvējiet visas skrūves 8.

Pēc vēlamā apstrādes leņķa iestādīšanas vienmēr izdariet mēģinājuma zāģējumu, izmantojot kokmateriāla atgriezumu.

Transportēšana

• Pārvietojiet darbinstrumenta galvu transporta stāvoklī.
• Lai paceltu un/vai pārvietotu elektroinstrumentu, satveriet to aiz padziļinājumiem 13 zāģēšanas galda 11 sānos. Elektroinstrumenta transportēšanas laikā izmantojiet vienīgi transportēšanas ierīces, bet ne aizsargierīces.

Apkalpošana un apkope

Apkalpošana un tīrīšana

Pirms elektroinstrumenta apkopes vai apkalpošanas izvelciet tā elektrokabeļa kontaktdakšu no barojošā elektrotīkla kontaktligzdas.

Ja, neraugoties uz augsto izgatavošanas kvalitāti un rūpīgo pārbaudi, elektroinstruments tomēr sabojājas, tas nogādājams remontam firmas Bosch pilnvarotā elektroinstrumentu remonta darbnīcā.

Pieprasot konsultācijas un pasūtot rezerves daļas, noteikti paziņojiet 10 zīmju izstrādājuma numuru, kas atrodams uz elektroinstrumenta marķējuma plāksnītes.

Tīrīšana

Lai elektroinstruments darbotos droši un bez atteikumiem, regulāri tīriet tā korpusu un ventilācijas atveres.

Kustīgajam aizsargam brīvi jāpārvietojas un patstāvīgi jāaizveras. Tāpēc īpaši sekojiet, lai instrumenta virsma kustīgā aizsarga tuvumā vienmēr būtu tīra.

Ik reizi pēc pabeigtas darba operācijas attīriet instrumentu un tā daļas no putekļiem un skaidām ar saspiesta gaisa strūklu vai otu.

Regulāri tīriet vadotnes rullīti 16.

Piederumi

Zāģa asmeni kokam un plākšņu materiāliem, paneļiem un līstēm

Zāģa asmens 190× 30mm 40 zobu .2609256821

Zāģa asmens 190× 30mm 12 zobu . 2609 256 868

Zāģa asmens 190× 30mm 24 zobu .2608640615

Zāģa asmens 190× 30mm 60 zobu .2608641 188

Tehniskā apkalpošana un konsultācijas klientiem

Klientu apkalpošanas dienests atbildes uz Jūsu jautājumiem par izstrādājumu remontu un apkalpošanu, kā arī par to rezerves daļām. Kopšalikuma attēlus un informāciju par rezerves daļām var atrast arī interneta vietnē:

www.bosch-pt.com

Bosch klientu konsultāciju grupa centīsies Jums palīdzēt vislabākajā veidā, atbildot uz jautājumiem par izstrādājumu un to piederumu iegādi, lietošanu un regulēšanu.

Latvijas Republika

Robert Bosch SIA Bosch elektroinstrumentu servisa centrs Dzelzavas ielā 120

LV-1021 Riga

Tālrunis: + 371 67 14 62 62

Telefakss: [phone]

E-pasts: [e-mail]

Atbrīvošanās no nolietotajiem izstrādājumiem

Nolietotie elektroinstrumenti, to piederumi un iepakojuma materiāli jānodod otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.

Izstrādājuma plastmasas daļas ir attiecīgi marķētas, kas atvieglo to šķirošanu.

Tikai ES valstīm

Neizmetiet nolietotos elektroinstrumentus sadzīves atkritumu tvertnē!

Saskaņā ar Eiropas Savienības direktīvu 2002/96/EK par nolietotajām elektriskajām un elektronis-

kajām ierīcēm un šīs direktīvas atspoguļojumiem nacionālajā likumdošanā, lietošanai nederīgie elektroinstrumenti jāsavāc, jāšķiro un jānodod otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.

Tiesības uz izmaiņām tiek saglabātas.

Saugos nuorodos

Priežiūrā ir servisas

Pjūklo diskas medienai ir plokštėms, paneliams ir lentjuostėms

Pjūklo diskas 190 × 30 mm

Dantų skaičius: 40. 2609 256 821

Pjūklo diskas 190 x 30 mm,

Dantų skaičius: 12 2 609 256 868

Pjūklo diskas 190× 30mm

Dantų skaičius: 24 2608 640 615

Pjūklo diskas 190 x 30 mm,

Dantų skaičius: 60 2 608 641 188

Klientų aptarnavimo skyrius ir klientų konsultavimo tarnyba

Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei atsarginėmis dalimis.

elektroninės įrangos atliekų ir šios

direktyvos perkėlimo į nacionalinę
