PCM 7 - REV 3-2009 - Piła ukośna BOSCH - Bezpłatna instrukcja obsługi

Marka	BOSCH
Model	PCM 7
Kategoria	Ukośnica
Moc nominalna	1100 W
Napięcie nominalne	230 V
Częstotliwość	50/60 Hz
Prędkość obrotowa biegu jałowego	4800 tr/min
Waga (wg EPTA 01/2003)	8,0 kg
Klasa ochronności	II (podwójna izolacja)
Średnica brzeszczotu	190 mm
Grubość brzeszczotu	1,4 – 2,5 mm
Średnica otworu	30 mm
Zakres kąta ukośnego poziomego	-46° do +46°
Zakres kąta ukośnego pionowego	0° do 45°
Typ lasera	650 nm, < 1 mW, klasa 2
Poziom ciśnienia akustycznego	93 dB(A)
Poziom mocy akustycznej	106 dB(A)
System odsysania	Wbudowany worek na pył, przyłącze do zewnętrznego odkurzacza (Ø 36 mm)
Zacisk	Zacisk śrubowy, możliwość montażu z lewej lub prawej strony
Urządzenie zabezpieczające	Osłona ochronna z ruchem wahadłowym, wyłącznik awaryjny
Akcesoria w zestawie	Worek na pył, zacisk, klucz imbusowy 6 mm, baterie AAA (2 szt.)
Maksymalne wymiary przedmiotu obrabianego (0°/0°)	50 x 110 mm (wysokość x szerokość)
Minimalne wymiary przedmiotu obrabianego	100 x 40 mm (długość x szerokość)
Konserwacja	Regularnie czyścić osłonę ochronną i wałek ślizgowy; wymienić płytę podporową w przypadku zużycia

Często zadawane pytania - PCM 7 - REV 3-2009 BOSCH

Jak wymienić brzeszczot w pile Bosch PCM 7?

Odłącz narzędzie od zasilania. Użyj dostarczonego klucza imbusowego (6 mm), aby odkręcić wkręt z gniazdem sześciokątnym (30), obracając w prawo (gwint lewostronny). Naciśnij blokadę wrzeciona (28). Zdejmij obejmę mocującą (31) i brzeszczot. Aby zamontować, załóż nowy brzeszczot (kierunek cięcia zgodny ze strzałką na osłonie), a następnie dokręć wkręt w lewo. Noś rękawice ochronne.

Jak ustawić kąt ukośny poziomy?

Otwórz dźwignię zaciskową (25). Obróć stół pilarski (11) za pomocą uchwytu (9) do żądanego kąta (skala 10). Zamknij dźwignię. Dostępne są wstępnie ustawione zatrzaski: -45°, -30°, -22,5°, -15°, 0°, 15°, 22,5°, 30°, 45°.

Jak ustawić kąt ukośny pionowy?

Poluzuj pokrętło zaciskowe (23). Przechyl ramię narzędzia (uchwyt 1) do żądanego kąta (skala 15). Dokręć pokrętło. Dostępne są ograniczniki krańcowe przy 0° i 45°.

Jak używać lasera do oznaczania?

Naciśnij włącznik lasera (20), aby włączyć wiązkę. Prawa krawędź linii lasera wskazuje linię cięcia. Nigdy nie kieruj lasera na osoby lub zwierzęta. Klasa lasera 2.

Jaka jest średnica kompatybilnego brzeszczotu?

Średnica brzeszczotu musi wynosić 190 mm, z otworem 30 mm i grubością od 1,4 do 2,5 mm. Używaj tylko brzeszczotów zgodnych z normą EN 847-1. Unikaj brzeszczotów ze stali HSS.

Jak bezpiecznie transportować pilarkę?

Ustaw pilarkę w pozycji transportowej: opuść ramię narzędzia i wciśnij całkowicie osłonę transportową (24) do wewnątrz. Użyj wgłębionych uchwytów (13), aby ją podnieść. Nigdy nie transportuj narzędzia trzymając za osłony ochronne.

Jak czyścić i konserwować pilarkę?

Przed przystąpieniem do konserwacji odłącz narzędzie od zasilania. Regularnie czyść szczeliny wentylacyjne, osłonę ochronną z ruchem wahadłowym (4) i wałek ślizgowy (16) sprężonym powietrzem lub pędzlem. Wymień płytę podporową (7) w przypadku zużycia, odkręcając śruby (8).

Jakie akcesoria są dostępne do PCM 7?

Dostępne są brzeszczoty o średnicy 190 mm z różną liczbą zębów (12, 24, 40, 60). Numery katalogowe: 2609256821 (40 zębów), 2609256868 (12 zębów), 2608640615 (24 zęby), 2608641188 (60 zębów). Zacisk i worek na pył są dostarczane w zestawie.

Jak skutecznie odsysać pył?

Użyj dostarczonego worka na pył (18) zamontowanego na wyrzutniku wiórów (21). Do zewnętrznego odsysania podłącz odkurzacz z wężem o śr. 36 mm. Regularnie opróżniaj worek. W przypadku pyłów szkodliwych używaj specjalnego odkurzacza i noś maskę P2.

Co zrobić, jeśli brzeszczot zablokuje się podczas cięcia?

Natychmiast zwolnij włącznik zasilania (19). Poczekaj, aż brzeszczot całkowicie się zatrzyma. Odłącz wtyczkę. Ostrożnie usuń przedmiot obrabiany. Sprawdź stan brzeszczotu i ustawienie. Nigdy nie próbuj siłowo usuwać przedmiotu, dopóki brzeszczot się obraca.

INSTRUKCJA OBSŁUGI PCM 7 - REV 3-2009 BOSCH

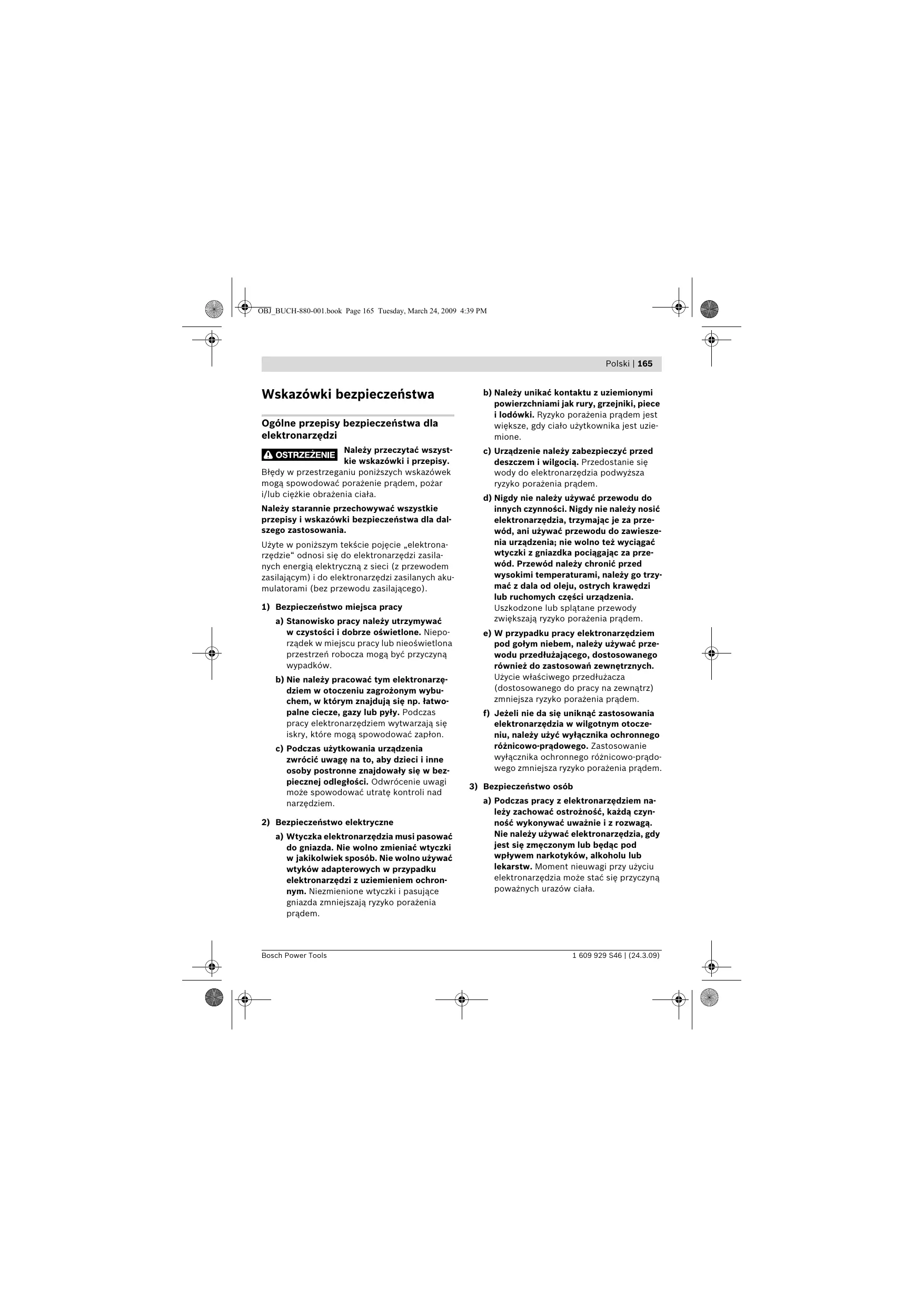

Wskazówki bezpieczeństwa

Ogólne przepisy bezpieczeństwa dla elektronarzędzi

OSTRZEŻENIE

Należy przeczytać wszystkie wskazówki i przepisy.

Błędy w przestrzeganiu poniższych wskazówek mogą spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała.

Należy starannie przechowywać wszystkie przepisy i wskazówki bezpieczeństwa dla dalszego zastosowania.

Użyte w poniższym tekście pojęcie „elektronarzędzie" odnosi się do elektronarzędzi zasilanych energią elektryczną z sieci (z przewodem zasilającym) i do elektronarzędzi zasilanych akumulatorami (bez przewodu zasilającego).

1) Bezpieczeństwo miejsca pracy

a) Stanowisko pracy należy utrzymywać w czystości i dobrze oświetlone. Nieporządek w miejscu pracy lub niedoświetlona przestrzeń robocza mogą być przyczyną wypadków. b) Nie należy pracować tym elektronarzędziem w otoczeniu zagrożonym wybuchem, w którym znajdują się np. łatwopalne ciecze, gazy lub pyły. Podczas pracy elektronarzędziem wytwarzają się iskry, które mogą spowodować zapłon. c) Podczas użytkowania urządzenia zwrócić uwagę na to, aby dzieci i inne osoby postronne znajdowały się w bezpiecznej odległości. Odwrócenie uwagi może spowodować utratę kontroli nad narzędziem.

2) Bezpieczeństwo elektryczne

a) Wtyczka elektronarzędzia musi pasować do gniazda. Nie wolno zmieniać wtyczki w jakikolwiek sposób. Nie wolno używać wtyków adapterowych w przypadku elektronarzędzi z uziemieniem ochronnym. Niezmieniona wtyczka i pasujące gniazdo zmniejszają ryzyko porażenia prądem.

b) Należy unikać kontaktu z uziemionymi powierzchniami jak rury, grzejniki, piece i lodówki. Ryzyko porażenia prądem jest większe, gdy ciało użytkownika jest uziemione. c) Urządzenie należy zabezpieczyć przed deszczem i wilgocią. Przedostanie się wody do elektronarzędzia podwyższa ryzyko porażenia prądem. d) Nigdy nie należy używać przewodu do innych czynności. Nigdy nie należy nosić elektronarzędzia, trzymając je za przewód, ani używać przewodu do zawieszenia urządzenia; nie wolno też wyjmować wtyczki z gniazdka, ciągnąc za przewód. Przewód należy chronić przed wysokimi temperaturami, należy go trzymać z dala od oleju, ostrych krawędzi lub ruchomych części urządzenia. Uszkodzone lub splątane przewody zwiększają ryzyko porażenia prądem. e) W przypadku pracy elektronarzędziem pod gołym niebem, należy używać przewodu przedłużającego, dostosowanego również do zastosowań zewnętrznych. Użycie właściwego przedłużacza (dostosowanego do pracy na zewnątrz) zmniejsza ryzyko porażenia prądem. f) Jeżeli nie da się uniknąć zastosowania elektronarzędzia w wilgotnym otoczeniu, należy użyć wyłącznika ochronnego różnicowoprądowego. Zastosowanie wyłącznika ochronnego różnicowoprądowego zmniejsza ryzyko porażenia prądem.

3) Bezpieczeństwo osobiste

a) Podczas pracy z elektronarzędziem należy zachować ostrożność, każdą czynność wykonywać uważnie i z rozwagą. Nie należy używać elektronarzędzia, gdy jest się zmęczonym lub będąc pod wpływem narkotyków, alkoholu lub lekarstw. Moment nieuwagi przy użyciu elektronarzędzia może stać się przyczyną poważnych urazów ciała.

b) Należy nosić osobiste wyposażenie ochronne i zawsze okulary ochronne. Noszenie osobistego wyposażenia ochronnego - maski przeciwpyłowej, obuwia z podeszwami przeciwpoślizgowymi, kasku ochronnego lub środków ochrony słuchu (w zależności od rodzaju i zastosowania elektronarzędzia) - zmniejsza ryzyko obrażeń ciała. c) Należy unikać niezamierzonego uruchomienia narzędzia. Przed włożeniem wtyczki do gniazdka i/lub podłączeniem do akumulatora, a także przed podniesieniem lub przeniesieniem elektronarzędzia, należy upewnić się, że elektronarzędzie jest wyłączone. Trzymanie palca na wyłączniku podczas przenoszenia elektronarzędzia lub podłączanie do prądu włączonego narzędzia może stać się przyczyną wypadków. d) Przed włączeniem elektronarzędzia należy usunąć narzędzia nastawcze lub klucze. Narzędzie lub klucz znajdujący się w ruchomych częściach urządzenia może doprowadzić do obrażeń. e) Należy unikać nienaturalnych pozycji przy pracy. Należy dbać o stabilność pozycji przy pracy i zachowanie równowagi. W ten sposób możliwa będzie lepsza kontrola elektronarzędzia w nieprzewidzianych sytuacjach. f) Należy nosić odpowiednie ubranie. Nie należy nosić luźnego ubrania ani biżuterii. Włosy, ubranie i rękawice należy trzymać z daleka od ruchomych części. Luźne ubranie, biżuteria lub długie włosy mogą zostać wciągnięte przez ruchome części. g) Jeżeli istnieje możliwość zamontowania urządzeń odsysających i wychwytujących pył, należy upewnić się, że są one podłączone i będą prawidłowo użyte. Użycie urządzenia odsysającego pył może zmniejszyć zagrożenia pyłami.

4) Prawidłowa obsługa i eksploatacja elektronarzędzi

a) Nie należy przycinać urządzenia. Do pracy należy używać elektronarzędzia, które do tego przeznaczone. Odpowiednio dobranym elektronarzędziem pracuje się w danym zakresie wydajności lepiej i bezpieczniej. b) Nie należy używać elektronarzędzia, którego włącznik/wyłącznik jest uszkodzony. Elektronarzędzie, którego nie można włączyć lub wyłączyć, jest niebezpieczne i musi zostać naprawione. c) Przed regulacją urządzenia, wymianą osprzętu lub po zaprzestaniu pracy przy narzędziu należy wyciągnąć wtyczkę z gniazda i/lub usunąć akumulator. Ten środek ostrożności zapobiega niezamierzonemu włączeniu elektronarzędzia. d) Nieużywane elektronarzędzia należy przechowywać w miejscu niedostępnym dla dzieci. Nie należy udostępniać narzędzia osobom, które go nie znają lub nie przeczytały niniejszych przepisów. Używane przez niedoświadczone osoby elektronarzędzia są niebezpieczne. e) Konieczna jest należyta konserwacja elektronarzędzia. Należy kontrolować, czy ruchome części urządzenia działają bez zarzutu i nie są zablokowane, czy nie są pęknięte lub uszkodzone w taki sposób, który miałby wpływ na prawidłowe działanie elektronarzędzia. Uszkodzone części należy przed użyciem urządzenia oddać do naprawy. Wiele wypadków spowodowanych jest niewłaściwą konserwacją elektronarzędzi. f) Należy stale dbać o ostrość i czystość narzędzi tnących. O wiele rzadziej dochodzi do zakleszczenia się narzędzia tnącego, jeśli jest ono starannie utrzymane. Zadbane narzędzia łatwiej się prowadzi.

g) Elektronarzędzia, osprzęt, narzędzia pomocnicze itd. należy używać zgodnie z niniejszymi zaleceniami. Uwzględnić należy przy tym warunki i rodzaj wykonywanej pracy. Niezgodne z przeznaczeniem użycie elektronarzędzia może doprowadzić do niebezpiecznych sytuacji.

5) Serwis

a) Naprawę elektronarzędzia należy zlecić jedynie wykwalifikowanemu fachowcowi i przy użyciu oryginalnych części zamiennych. To gwarantuje, że bezpieczeństwo urządzenia zostanie zachowane.

Wskazówki bezpiecznej pracy z ukośnicami

W zakres dostawy elektronarzędzia wchodzi tabliczka ostrzegawcza z napisem w języku niemieckim (na schemacie urządzenia znajdującym się na stronie graficznej oznaczona jest ona numerem 2). Zaleca się jeszcze przed wprowadzeniem urządzenia do eksploatacji zaklejenie niemieckiego tekstu tabliczki wchodzącej w zakres dostawy etykietą w języku polskim.

▶ Należy zabezpieczyć obrabiany przedmiot. Zamocowanie obrabianego przedmiotu w urządzeniu mocującym lub imadle jest bezpieczniejsze niż trzymanie go w ręku. Miejsce pracy należy utrzymywać w czystości. Mieszanki materiałów są szczególnie niebezpieczne. Pył z metalu lekkiego może się zapalić lub wybuchnąć. - Nie należy pozostawiać bez nadzoru narzędzia, zanim się ono całkowicie nie zatrzyma. Poruszające się inercyjnie narzędzia robocze mogą spowodować obrażenia.

▷ Nie wolno używać elektronarzędzia z uszkodzonym przewodem. Nie należy dotykać uszkodzonego przewodu; w przypadku uszkodzenia przewodu podczas pracy, należy wyjąć wtyczkę z gniazda. Uszkodzone przewody podwyższają ryzyko porażenia prądem. Należy dbać o czytelność tabliczek ostrzegawczych, znajdujących się na elektronarzędziu. ▷ Nie wolno w żadnym wypadku stawać na elektronarzędzie. W przypadku przewrócenia się elektronarzędzia lub niezamierzonego kontaktu z tarczą pilarską może dojść do poważnych obrażeń. Należy upewnić się, czy osłona funkcjonuje prawidłowo i czy może się swobodnie poruszać. W żadnym wypadku nie wolno blokować osłony w położeniu otwartym. - Trzymać dłonie z dala od obszaru pracy piły podczas gdy jest ona włączona. Zetknięcie z obracającą się tarczą piły oznacza niebezpieczeństwo zranienia. ▷ Nie usuwać nigdy ścinów, wiórów itp. z obszaru pracy piły podczas gdy jest ona włączona. Zawsze ustawić najpierw głowicę w pozycji spoczynku i wyłączyć elektronarzędzie. Przed przyłożeniem elektronarzędzia do przedmiotu obrabianego należy je uruchomić. W przeciwnym wypadku tarcza pilarska może zakleszczyć się w przedmiocie obrabianym i spowodować odrzut. Przed użyciem elektronarzędzia usunąć z płaszczyzny roboczej, oprócz przedmiotu obrabianego, wszystkie narzędzia nastawcze, wióry itp. Małe kawałki drewna lub inne przedmioty, które zetkną się z obracającą się tarczą pilarską, mogą zostać odrzucone z dużą prędkością w kierunku osoby obsługującej. Unieruchomić zawsze przedmiot obrabiany. Nie obrabiać przedmiotów, które są za małe, aby można było je unieruchomić. W innym wypadku odstęp między ręką obsługującego a obracającą się tarczą pilarską będzie za mały.

Stosować piły wyłącznie do cięcia materiałów podanych w warunkach użytkowania. W innym wypadku może dojść do przecięcia piły. W przypadku zakleszczenia się tarczy pilarskiej w materiale lub w razie konieczności przerwania pracy, wyłączyć pilarkę i przytrzymać obrabiany przedmiot aż do zatrzymania się brzeszczotu. Nie wolno w żadnym przypadku próbować usunąć obrabiany przedmiot podczas ruchu tarczy pilarskiej, gdyż może to spowodować odrzut. Należy znaleźć i usunąć przyczynę zakleszczenia się tarczy pilarskiej. ▷ Nie należy używać tępych lub uszkodzonych tarcz pilarskich. Tarcze tnące z tępymi lub niewłaściwie ustawionymi zębami powodują – przy zbyt wąskim rzazie – zwiększone tarcie, zaklinowanie się tarczy w materiale i odrzut. Należy zawsze stosować tarcze pilarskie o właściwych rozmiarach zewnętrznych i o odpowiednim otworze mocowania tarczy (np. w kształcie gwiazdy lub okrągłym). Tarcze tnące, które nie odpowiadają danemu typowi pilarki, nie zapewniają dokładnego ruchu obrotowego i prowadzą do utraty kontroli nad elektronarzędziem.

▶ Nie używać tarcz pilarskich z wysokostopowej stali szybkotnącej HSS. Tarcze z tej stali mogą się przegrzać. Nie dotykać tarczy pilarskiej po zakończeniu cięcia, zanim tarcza się nie ochłodzi. Tarcza rozgrzewa się bardzo podczas cięcia. Nie używać nigdy narzędzia bez podkładki. Uszkodzoną podkładkę należy wymienić. Podczas pracy z uszkodzoną podkładką istnieje niebezpieczeństwo zranienia tarczą. ▶ Nie wolno kierować wiązki laserowej w stronę osób i zwierząt, nie wolno również samemu wpatrywać się w wiązkę. Niniejsze elektronarzędzie emituje promieniowanie laserowe klasy 2 zgodnie z EN 60825-1. Można w ten sposób spowodować czyjeś oślepienie. ▶ Nie pozwalać dzieciom na użytkowanie bez nadzoru elektronarzędzia z laserem. Mogłyby one oślepić inne osoby. Nie zamieniać wbudowanego lasera na laser innego typu. Laser nie pasujący do niniejszego elektronarzędzia może być źródłem zagrożenia.

Symbole

Następujące symbole mogą być ważne podczas użytkowania elektronarzędzia. Proszę zapamiętać te symbole i ich znaczenia. Właściwa interpretacja symboli ułatwi użytkownikowi lepsze i bezpieczniejsze użytkowanie urządzenia.

Symbol

Znaczenie

▶ Należy stosować maskę przeciwpyłową.

Należy stosować okulary ochronne.

Symbol

Znaczenie

Należy stosować środki ochrony słuchu. Wpływ hałasu może spowodować utratę słuchu.

▶ Nie wolno kierować wiązki laserowej w stronę osób i zwierząt, nie wolno również samemu wpatrywać się w wiązkę. Niniejsze elektronarzędzie emituje promieniowanie laserowe klasy 2 zgodnie z EN 60825-1. Można w ten sposób spowodować czyjeś oślepienie.

Należy zwrócić uwagę na wymiary tarczy pilarskiej. Średnica otworu musi pasować bez luzu do wrzeciona. Nie należy stosować adapterów, tulei lub zwężek.

• Niebezpieczna strefa! W miarę możliwości nie zbliżać do tej strefy rąk, palców przy ramionach.

Zabezpieczenie transportowe 24 ułatwia obchodzenie się z elektronarzędziem podczas jego transportu.

• Zabezpieczenie transportowe 24 całkowicie wciśnięte do wewnątrz: Zabezpieczanie elektronarzędzia (pozycja transportowa)
• Zabezpieczenie transportowe 24 całkowicie wysunięte na zewnątrz: Odbezpieczanie elektronarzędzia (pozycja pracy)

Tylko dla państw należących do UE:

Nie należy wyrzucać elektronarzędzi do odpadów domowych! Zgodnie z europejską dyrektywą 2002/96/WE o zużytych urządzeniach elektrycznych i elektronicznych oraz jej stosowaniem w prawie krajowym, wyeliminowane, nie nadające się do użycia elektronarzędzia należy zbierać osobno i doprowadzić do ponownego wykorzystania zgodnego z zasadami ochrony środowiska.

Opis funkcjonowania

Należy przeczytać wszystkie wskazówki i przepisy. Błędy w przestrzeganiu poniższych wskazówek mogą spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała.

Użycie zgodne z przeznaczeniem

Elektronarzędzie jest urządzeniem stacjonarnym, przeznaczonym do wzdłużnego i poprzecznego cięcia drewna po linii prostej. Możliwe jest przy tym cięcie pod kątem - w poziomie od -46° do +46° , w pionie od 0° do 45° . Moc elektronarzędzia przewidziana jest do cięcia miękkiego i twardego drewna.

Przedstawione graficznie komponenty

Numeracja przedstawionych graficznych komponentów odnosi się do rysunku elektronarzędzia na stronie graficznej.

1 Uchwyt 2 Tabliczka ostrzegawcza lasera 3 Dźwignia do odblokowania głowicy narzędzia 4 Osłona 5 Osłona wahliwa (dolna) 6 Ogranicznik cięcia 7 Podkładka 8 Śruby podkładki 9 Pałąk do obracania stołu pilarskiego

10 Skala dla cięcia pod kątem (poziom) 11 Stół pilarski 12 Otwory montażu 13 Zagłębienia 14 Ścisk stolarski 15 Skala dla cięcia pod kątem (pion) 16 Rolka ślizgowa 17 Tarcza pilarska 18 Worek na pył 19 Włącznik/wyłącznik 20 Przełącznik dla lasera (znakowanie linii cięcia) 21 Wyrzut wiórów 22 Klucz imbusowy (6 mm) 23 Uchwyt mocujący dla dowolnych kątów cięcia (pion) 24 Zabezpieczenia transportowe 25 Dźwignia mocująca dla dowolnego kąta ukośnego (poziom) 26 Śruba z gniazdem 6-kąt (6 mm) szyny oporowej 27 Otwory ścisku stolarskiego 28 Blokada wrzeciona 29 Wnęka na baterie 30 Śruba z gniazdem 6-kąt (6 mm) do zamocowania tarczy pilarskiej

31 Podkładka mocująca 32 Wewnętrzny kołnierz mocujący 33 Nakrętka motylkowa 34 Pręt gwintowany 35 Wskaźnik kąta cięcia (poziom) 36 Wskaźnik kąta cięcia (pion)

Osprzęt ukazany na rysunkach lub opisany w instrukcji użytkowania nie wchodzi w standardowy zakres dostawy. Kompletny asortyment osprzętu dostępny w naszym katalogu osprzętu.

Dane techniczne

Ukośnica		PCM 7
Numer katalogowy		3 603 M01 2..
Znamionowa moc pobierania	W	1100
Napiȩcie znamionowe	V	230
Cȩstotliwość	Hz	50/60
Prȩdkość obrotowa bez obciązenia	min-1	4800
Typ lasera		650 nm, < 1 mW
Klasa lasera		2
Ciezar odgowiednio do EPTA-Procedure 01/2003	kg	8,0
Klasa ochry		☐/II

Dopuszczalne rozmiary przedmiotu przeznaczonego do obróbki (maks./min.) sprawdź na stronie 175.

Dane aktualne są dla napięcia znamionowego [U] 230 V. W przypadku niższych napięć, a także modeli specyficznych dla danego kraju, dane te mogą się różnić.

Należy zwracać uwagę na numer katalogowy na tabliczce znamionowej nabytego elektronarzędzia. Nazwy handlowe poszczególnych elektronarzędzi mogą się różnić.

Wymiary odpowiednich tarcz pillarskich
Średnica tarczy pillarskB	mm	190
Grubość tarczy	mm	1,4-2,5
Średnica otworu	mm	30

Informacja na temat hałasu i wibracji

Wartości pomiarowe określono zgodnie z normą EN 61029.

Określony wg skali A poziom hałasu emitowanego przy urządzeniu wynosi standardowo: poziom ciśnienia akustycznego 93 dB(A); poziom mocy akustycznej 106 dB(A). Niepewność pomiaru K = 3 dB.

Stosować środki ochrony słuchu!

Deklaracja zgodności

Oświadczamy z pełną odpowiedzialnością, że produkt, przedstawiony w „Dane techniczne“, odpowiada wymaganiom następujących norm i dokumentów normatywnych:

EN 61029, EN 60825-1 - zgodnie z wymaganiami dyrektyw: 2004/108/EU, 98/37/EU (do 28.12.2009), 2006/42/EU (od 29.12.2009).

Dokumentacja techniczna: Robert Bosch GmbH, Dept. PT/ESC, D-70745 Leinfelden-Echterdingen

Należy unikać niezamierzonego uruchomienia narzędzia. Podczas montażu oraz podczas innych prac przy elektronarzędziu wtyczka urządzenia nie może być podłączona do zasilania.

Zakres dostawy

Proszę zwrócić uwagę na rysunki przedstawiające wszystkie elementy wchodzące w zestaw, znajdujące się na początku instrukcji obsługi.

Przed pierwszym uruchomieniem elektronarzędzia sprawdzić, czy wszystkie niżej wymienione części zostały dostarczone:

Ukośnica z fabrycznie zamontowaną tarczą pilarską, worek na pył, ścisk stolarski, klucz imbusowy, baterie (2x, wielkość AAA, 1,5 V)

Wskazówka: Skontrolować elektronarzędzie pod kątem ewentualnych uszkodzeń.

Przed dalszym użytkowaniem elektronarzędzia sprawdzić dokładnie systemy kontrolne i zabezpieczające lub lekko uszkodzone części pod kątem ich bezbłędnego i zgodnego z przeznaczeniem funkcjonowania. Sprawdzić, czy ruchome części funkcjonują bezbłędnie i czy się nie zakleszczają oraz czy żadne części nie są uszkodzone. Wszystkie części muszą być prawidłowo zamontowane oraz spełniać wszystkie warunki niezbędne do bezbłędnego funkcjonowania.

Naprawę lub wymianę uszkodzonych systemów kontrolnych i zabezpieczających lub uszkodzonych części należy zlecić autoryzowanej jednostce serwisowej.

Narzędzia potrzebne do montażu, a niewchodzące w zakres dostawy:

• Wkrętak krzyżowy

Montaż na płaszczyźnie roboczej

(zob. rys. A)

Dla zagwarantowania bezpiecznej obsługi, należy przy użyciu śrub przymocować elektronarzędzie do równej i stabilnej powierzchni (np. ławy roboczej).

• Ostrożnie rozpakować dostarczone elementy.
• Usunąć całe opakowanie z elektronarzędzia i dostarczonego wraz z nim osprzętu.
• Przymocować elektronarzędzie odpowiednimi śrubami do płaszczyzny roboczej. Otwory na śruby 12.

Wkładanie baterii

(zob. rys. B)

• Otworzyć wnękę na baterie 29. Włożyć załączone w dostawie baterie, zachowując przy tym prawidłową biegunowość. Zamknąć wnękę na baterie.

Odsysanie pyłów/wiórów

Pyły niektórych materiałów, na przykład powłok malarskich z zawartością ołowiu, niektórych gatunków drewna, minerałów lub niektórych rodzajów metalu, mogą stanowić zagrożenie dla zdrowia. Bezpośredni kontakt fizyczny z pyłami lub przedostanie się ich do płuc może wywołać reakcje alergiczne i/lub choroby układu oddechowego operatora lub osób znajdujących się w pobliżu.

Niektóre rodzaje pyłów, np. dębiny lub buczyny, uważane są za rakotwórcze, szczególnie w połączeniu z substancjami do obróbki drewna (chromiany, impregnaty do drewna). Materiały zawierające azbest mogą być obrabiane jedynie przez odpowiednio przeszkolony personel.

• Należy zawsze stosować odsysanie pyłu.
• Należy zawsze dbać o dobrą wentylację stanowiska pracy. Zaleca się noszenie maski przeciwpyłowej z pochłaniaczem klasy P2.

Należy stosować się do aktualnie obowiązujących w danym kraju przepisów, regulujących zasady obchodzenia się z materiałami przeznaczonymi do obróbki.

System odsysania pyłu i wiórów może się zablokować pyłem, wiórami lub kawałkami obrabianego materiału.

• Wyłączyć elektronarzędzie i wyciągnąć wtyczkę sieciową z gniazda.
• Odczekać, aby tarcza pilarska całkowicie się zatrzymała.
• Znaleźć przyczynę blokady i usunąć ją.

Odsysanie do worka

(zob. rys. C)

• Nałożyć worek na pył 18 na wyrzutnik wiórów 21.

Podczas piłowania worek na pył nie może stykać się z ruchomymi częściami urządzenia.

Opróżniaj regularnie worek na pył.

Odsysanie zewnętrzne

Do wyrzutu wiórów można też podłączyć rurę odkurzacza (Ø 36 mm).

Odkurzacz musi być dostosowany do rodzaju obrabianego materiału.

Do odsysania szczególnie niebezpiecznych dla zdrowia pyłów rakotwórczych należy używać odkurzacza specjalnego.

Wymiana narzędzi

(patrz szkic D1-D4)

Przed wszystkimi pracami przy elektronarzędziu należy wyciągnąć wtyczkę z gniazda. Podczas montażu tarczy pilarskiej używać rękawic ochronnych. Przy kontakcie z tarczą pilarską istnieje niebezpieczeństwo zranienia.

Używać należy tylko takich tarcz, których maksymalnie dopuszczalna prędkość jest wyższa od prędkości obrotowej elektronarzędzia bez obciążenia.

Stosować należy wyłącznie tarcze tnące, których parametry są zgodne z podanymi w niniejszej instrukcji obsługi i ulotce oraz zostały przetestowane zgodnie z wymaganiami normy EN 847-1 i odpowiednio oznakowane.

Demontaż tarczy pilarskiej

• Ustawić elektronarzędzie w pozycji roboczej.
• Wykręcać śrubę z gniazdem 6-kątnym 30 za pomocą dołączonego do zestawu klucza imbusowego 22, wciskając jednocześnie blokadę wrzeciona 28, aż ulegnie ona zablokowaniu.
• Trzymając blokadę wrzeciona 28 wciśniętą, wykręć śrubę 30 w kierunku zgodnym z ruchem wskazówek zegara (gwint lewy!).

- Zdjąć kołnierz mocujący 31. - Wcisnąć dźwignię 3 i odchylić osłonę wahliwą 5 całkowicie do tyłu. - Przytrzymać osłonę w tej pozycji i wyjąć tarczę pilarkę 17. - Przesunąć stołowe połowiki dozownika.

Montaż tarczy pilarskiej

W razie potrzeby oczyścić przed montażem wszystkie części, które mają być zamontowane.

• Wcisnąć dźwignię 3, odchylić osłonę wahliwą 5 całkowicie do tyłu i przytrzymać ją w tej pozycji.
• Nałożyć nową tarczę pilarkę na wewnętrzny kołnierz mocujący 32. Podczas montażu należy zwrócić uwagę na to, by kierunek cięcia zębów (kierunek strzałki na tarczy pilarskiej) zgadzał się z kierunkiem strzałki na osłonie!
• Przesunąć stołowe połowiki dozownika.
• Nałożyć kołnierz mocujący 31 i śrubę 30. Wcisnąć blokadę wrzeciona 28, aż ulegnie ona zablokowaniu i dokręcić śrubę z gniazdem 6-kąt w kierunku przeciwnym do ruchu wskazówek zegara.

Praca

Przed wszystkimi pracami przy elektronarzędziu należy wyjąć wtyczkę z gniazda.

Zabezpieczenie transportowe

(zob. rys. E)

Zabezpieczenie transportowe 24 ułatwia obchodzenie się z elektronarzędziem podczas jego transportu.

Odbezpieczanie elektronarzędzia (pozycja pracy)

• Przesunąć głowicę narzędzia, trzymając za uchwyt 1 lekko do dołu, aby odciążyć zabezpieczenie transportowe 24.
• Wysunąć zabezpieczenie transportowe 24 w całości na zewnątrz.
• Przesunąć powoli głowicę do góry.

Zabezpieczenie elektronarzędzia (pozycja transportowa)

• Aby zablokować stół pilarski 11, należy zamknąć dźwignię mocującą 25.
• Wcisnąć dźwignię 3, odchylając równocześnie do dołu głowicę elektronarzędzia przy uchwycie 1 tak, aby zabezpieczenia transportowe 24 dało się wcisnąć całkowicie do tyłu.

Głowica elektronarzędzia została zablokowana i przygotowana do transportu.

Unieruchamianie przedmiotu obrabianego

(zob. rys. F)

Aby zagwarantować optymalne bezpieczeństwo pracy, należy zawsze unieruchomić przedmiot obrabiany.

Nie obrabiać przedmiotów, które są za małe, aby można było je unieruchomić.

Docisnąć mocno przedmiot obrabiany do ogranicznika cięcia 6. - Włożyć dołączony do zestawu ścisk stolarski 14 do jednego z przeznaczonych dla niego otworów 27. - Poluzować nakrętkę motylkową 33, dopasować ścisk stolarski do przedmiotu obrabianego, a następnie dokręcić nakrętkę motylkową. Unieruchomić przedmiot obrabiany, obracając pręt gwintowany 34.

Zwalnianie elementu obrabianego

• Aby zwolnić zacisk, należy obrócić pręt gwintowany 34 w kierunku przeciwnym do ruchu wskazówek zegara.

Ustawianie kąta cięcia

Podczas ustawiania kąta cięcia nie wolno w żadnym wypadku uruchamiać włącznika/wyłącznika 19. Jeżeli w ten sposób dojdzie do niezamierzonego uruchomienia się elektronarzędzia, istnieje niebezpieczeństwo skaleczenia. Przed przystąpieniem do cięcia zawsze zamykać dźwignię mocującą 25. W przeciwnym wypadku obrabiany materiał może się przechylić.

Ustawianie kątów cięcia

(zob. rys. G)

Kąt cięcia w poziomie musi zostać ustawiony w zakresie od 46° (lewa strona) do 46° (prawa strona).

• Otworzyć dźwignię 25 (jeżeli jest ona zamknięta). Dzięki temu można swobodnie poruszać stołem pilarskim.
• Przytrzymując za pałąk 9, obrócić stół pilarski 11 w lewo lub w prawo na tyle, by wskaźnik 9 wskazywał pożądany kąt cięcia.
• Ponownie zamknąć dźwignię 25.

Aby szybko i precyzyjnie nastawiać często ustawiane kąty cięcia, stół pilarski 11 zaskakuje w przypadku następujących standardowych kątów:

- 45° / -30° / -22,5° / -15° /

0° / 15° / 22,5° / 30° / 45°

Ustawianie kątów cięcia w pionie

(zob. rys. H)

Kąt cięcia w pionie musi zostać ustawiony w zakresie od 0° do 45°.

• Poluzować uchwyt mocujący 23.
• Przesunąć głowicę, trzymając za uchwyt 1, aż wskaźnik kąta cięcia 36 pokaże żądany kąt cięcia.
• Przytrzymując głowicę w tej pozycji, dokręcić uchwyt mocujący 23.

Do szybkiego i precyzyjnego ustawiania standardowych kątów cięcia 0° i 45°

umieszczono na obudowie odboje końcowe.

• Poluzować uchwyt mocujący 23.
• W tym celu przycisnąć, trzymając za uchwyt 1, aż do oporu w prawo (0°) lub do oporu w lewo (45°). Dokręcić uchwyt mocujący 23.

Uruchomienie

Uruchomienie

• W celu uruchomienia elektronarzędzia, należy wcisnąć włącznik/wyłącznik 19 i przytrzymać go w tej pozycji.

Wskazówka: Ze względów bezpieczeństwa włącznik/wyłącznik 19 nie może zostać zablokowany do pracy ciągłej. Przez cały czas musi być wciśnięty przez obsługującego.

Głowicę elektronarzędzia można opuścić dopiero po naciśnięciu na dźwignię 3.

• Aby rozpocząć cięcie, dodatkowo, oprócz uruchomienia włącznika/wyłącznika, wcisnąć jest dźwignię 3. (zob. rys. l)

Wyłączenie

W celu wyłączenia należy puścić włącznik/wyłącznik 19.

Wskazówki dotyczące pracy

Ogólne wskazówki dotyczące piłowania

Podczas każdego cięcia upewnić się najpierw, czy tarcza pilarska nie styka się z ogranicznikiem cięcia, ściskami stolarskimi czy innymi częściami urządzenia. Usunąć ewentualnie zamocowane pomocnicze ograniczniki lub odpowiednio je dopasować.

Tarcze tnące należy chronić przed upadkiem i udarami. Nie należy poddawać tarcz działaniu sił bocznych.

Nie piłować skrzywionych przedmiotów.

Przedmiot obrabiany musi równo przylegać do ogranicznika cięcia.

Długie przedmioty obrabiane muszą mieć podłoże na całej swej długości.

Oznakowanie linii cięcia

(zob. rys. J)

Wiązka laserowa wskazuje linię cięcia tarczy pilarskiej. W ten sposób można dokładnie ustawić przedmiot obrabiany bez potrzeby otwierania osłony.

• Włączyć w tym celu wiązkę laserową przyciskiem 20.
• Zaznaczyć linię cięcia na przedmiocie obrabianym z prawej strony wiązki laserowej.

Obsługa

(zob. rys. K)

Zachować bezpieczną odległość rąk, palców i ramion od obracającej się tarczy pilarskiej.

Nie krzyżować ramion podczas obsługi urządzenia.

Dopuszczalne rozmiary przedmiotu przeznaczonego do obróbki

Maksymalna wielkość materiału:

Kątȩcia		Wysokość x szerokość
pozium	pion
0°	0°	50 x 110 mm
45°	0°	37 x 110 mm
0°	45°	50 x 76 mm
45°	45°	37 x 76 mm

Minimalna wielkość materiału:

(= wszystkie elementy, które mogą zostać przymocowane za pomocą załączonego w dostawie ścisku stolarskiego 14 z lewej lub prawej strony tarczy pilarskiej):

100 × 40 mm (wysokość x szerokość)

Obrzynanie

• Unieruchomić przedmiot obrabiany, uwzględniając jego wymiary.
• Ustawić zadany poziomy i/lub pionowy kąt cięcia.
• Włączyć elektronarzędzie.
• Wcisnąć dźwignię 3 i wolno poprowadzić do dołu głowicę elektronarzędzia, pociągając za uchwyt 1.
• Przepiłować przedmiot obrabiany z równomiernym posuwem.
• Wyłączyć elektronarzędzie i odczekać, aż tarcza pilarska zatrzyma się całkowicie.
• Przesunąć powoli głowicę do góry.

Wymiana podkładki

Czerwona podkładka 7 ma zużyć się podczas dłuższego użytkowania elektronarzędzia.

Należy wymienić uszkodzone podkładki.

• Ustawić elektronarzędzie w pozycji roboczej. Wykręcić śruby 8 za pomocą wkrętaka krzyżowego i wyjąć zużytą podkładkę.
• Nałożyć nową podkładkę i dokręcić wszystkie śruby 8.

Obróbka listew profilowanych

Listwy profilowe można ciąć w dwojaki sposób:

• pionowo przy ograniczniku cięcia
• ułożone płasko na stole pilarskim

Wypróbować zawsze ustawiony kąt cięcia najpierw na resztce listwy.

Transport

• Ustawić elektronarzędzie w pozycji transportowej. W celu podniesienia lub transportu elektronarzędzia posłużyć się zagłębieniami 13 z boku stołu pilarskiego 11.

Podczas transportu elektronarzędzia należy używać wyłącznie urządzeń transportowych, nigdy nie wolno używać w tym celu urządzeń zabezpieczających.

Konserwacja i serwis

Konserwacja i czyszczenie

Przed wszystkimi pracami przy elektronarzędziu należy wyciągnąć wtyczkę z gniazda.

Jeśli urządzenie, mimo dokładnej i wszechstronnej kontroli produkcyjnej, ulegnie kiedykolwiek awarii, naprawę powinien przeprowadzić autoryzowany serwis elektronarzędzi firmy Bosch.

Przy wszystkich zgłoszeniach oraz zamówieniach części zamiennych konieczne jest podanie 10-cyfrowego numeru katalogowego elektronarzędzia zgodnie z danymi na tabliczce znamionowej.

Czyszczenie

Utrzymywanie urządzenia i szczelin wentylacyjnych w czystości gwarantuje prawidłową i bezpieczną pracę.

Osłona wahliwa musi zawsze mieć możliwość swobodnego poruszania się i samoczynnego zamykania. Dlatego też należy zawsze utrzymywać zakres jej ruchu w czystości.

Pył i wióry należy usuwać po każdym użyciu, przedmuchując sprężonym powietrzem lub za pomocą pędzelka.

Należy regularnie czyścić rolkę ślizgową 16.

Tarcze pilarskie do drewna i płyt, do paneli i listew

Tarcza pilarska 190× 30mm 40 zębów .2609 256 821

Tarcza pilarska 190 x 30 mm, 12 zębów . 2609 256 868

Tarcza pilarska 190 x 30 mm, 24 zębów . 2608640615

Tarcza pilarska 190 x 30 mm, 60 zębów

Obsługa klienta oraz doradztwo techniczne

Ze wszystkimi pytaniami, dotyczącymi naprawy i konserwacji nabytego produktu oraz dostępu do części zamiennych prosimy zwracać się do punktów obsługi klienta. Rysunki techniczne oraz informacja o częściach zamiennych można znaleźć pod adresem: www.bosch-pt.com

Zespół doradztwa technicznego firmy Bosch służy pomocą w razie pytań związanych z zakupem produktu, jego zastosowaniem oraz regulacją urządzeń i osprzętu.

Polska

Serwis Elektronarzedzi

Ul. Szyszkowa 35/37

02-285 Warszawa

Tel.: [phone]

Faks: [phone]

E-Mail: [e-mail]

Infolinia Działu Elektronarzędzi:

[phone]

(w cenie połączenia lokalnego)

E-Mail: [e-mail]

www.bosch.pl

Usuwanie odpadów

Elektronarzędzia, osprzęt i opakowanie należy poddać utylizacji zgodnie z obowiązującymi zasadami ochrony środowiska.

Części z tworzyw sztucznych są odpowiednio oznakowane celem odpowiedniego i odpowiedzialnego przeprowadzenia procesu recyklingu.

Tylko dla państw należących do UE:

Nie należy wyrzucać elektronarzędzi do odpadów domowych! Zgodnie z europejską dyrektywą 2002/96/WE o zużytych narzędziach elektrycznych i elektronicznych oraz jej stosowaniem

w prawie krajowym, wyeliminowane, nie nadające się do użycia elektronarzędzia należy zbierać osobno i doprowadzić do ponownego wykorzystania zgodnego z zasadami ochrony środowiska.

Zastrzega się prawo do wprowadzania zmian.

Manipulácia

(pozri obrazok K)
