PCM 7 - REV 3-2009 - Sierra ingletadora BOSCH - Manual de uso y guía de instrucciones gratis

Marca	BOSCH
Modelo	PCM 7
Categoría	Sierra de ingletes
Potencia nominal absorbida	1100 W
Tensión nominal	230 V
Frecuencia	50/60 Hz
Velocidad de rotación en vacío	4800 tr/min
Peso (según EPTA 01/2003)	8,0 kg
Clase de protección	II (doble aislamiento)
Diámetro de la hoja de sierra	190 mm
Espesor de la hoja	1,4 – 2,5 mm
Diámetro del agujero	30 mm
Rango de ángulo de inglete horizontal	-46° a +46°
Rango de ángulo de inglete vertical	0° a 45°
Tipo de láser	650 nm, < 1 mW, clase 2
Nivel de presión acústica	93 dB(A)
Nivel de intensidad acústica	106 dB(A)
Sistema de aspiración	Bolsa para polvo integrada, conexión para aspiradora externa (Ø 36 mm)
Mordaza	De apriete por tornillo, adaptable a izquierda o derecha
Dispositivo de seguridad	Cubierta de protección de movimiento pendular, parada de emergencia
Accesorios incluidos	Bolsa para polvo, mordaza, llave Allen de 6 mm, pilas AAA (2x)
Dimensiones máximas de la pieza (0°/0°)	50 x 110 mm (alto x ancho)
Dimensiones mínimas de la pieza	100 x 40 mm (largo x ancho)
Mantenimiento	Limpiar regularmente la cubierta de protección y el rodillo deslizante; reemplazar la placa de soporte si está desgastada

Preguntas frecuentes - PCM 7 - REV 3-2009 BOSCH

¿Cómo cambiar la hoja de sierra en la Bosch PCM 7?

Desconecte la herramienta. Utilice la llave Allen suministrada (6 mm) para aflojar el tornillo hexagonal hueco (30) girando en sentido horario (rosca a izquierdas). Presione el bloqueo del husillo (28). Retire la brida de sujeción (31) y la hoja. Para montar, coloque la nueva hoja (sentido de corte hacia la flecha de la cubierta) y apriete el tornillo en sentido antihorario. Use guantes de protección.

¿Cómo ajustar el ángulo de inglete horizontal?

Abra la palanca de sujeción (25). Gire la mesa de corte (11) con la ayuda del estribo (9) hasta el ángulo deseado (graduación 10). Cierre la palanca. Hay topes predefinidos disponibles: -45°, -30°, -22,5°, -15°, 0°, 15°, 22,5°, 30°, 45°.

¿Cómo ajustar el ángulo de inglete vertical?

Afloje el botón de sujeción (23). Incline el brazo de la herramienta (manivela 1) hasta el ángulo deseado (graduación 15). Vuelva a apretar el botón. Hay topes de final de carrera en 0° y 45°.

¿Cómo usar el láser de marcado?

Presione el interruptor del láser (20) para encender el haz. El borde derecho de la línea láser indica la línea de corte. Nunca dirija el láser hacia personas o animales. Clase láser 2.

¿Cuál es el diámetro de hoja compatible?

El diámetro de la hoja debe ser de 190 mm, con un agujero de 30 mm y un espesor entre 1,4 y 2,5 mm. Utilice solo hojas que cumplan con la norma EN 847-1. Evite las hojas de acero HSS.

¿Cómo transportar la sierra de forma segura?

Coloque la sierra en posición de transporte: baje el brazo de la herramienta y empuje el dispositivo de protección para transporte (24) completamente hacia adentro. Use los mangos empotrados (13) para levantarla. Nunca transporte la herramienta por los dispositivos de protección.

¿Cómo limpiar y mantener la sierra?

Desconecte la herramienta antes de cualquier mantenimiento. Limpie regularmente las rejillas de ventilación, la cubierta de protección de movimiento pendular (4) y el rodillo deslizante (16) con aire comprimido o un cepillo. Reemplace la placa de soporte (7) si está desgastada desatornillando los tornillos (8).

¿Qué accesorios están disponibles para la PCM 7?

Se ofrecen hojas de sierra de 190 mm con diferentes números de dientes (12, 24, 40, 60). Referencias: 2609256821 (40 dientes), 2609256868 (12 dientes), 2608640615 (24 dientes), 2608641188 (60 dientes). La mordaza y la bolsa para polvo están incluidas.

¿Cómo aspirar el polvo de manera eficaz?

Use la bolsa para polvo (18) suministrada montada en la expulsión de virutas (21). Para aspiración externa, conecte una aspiradora con manguera de Ø 36 mm. Vacíe la bolsa regularmente. Para polvos nocivos, use una aspiradora especial y lleve una mascarilla P2.

¿Qué hacer si la hoja se bloquea durante el corte?

Suelte inmediatamente el interruptor de encendido/apagado (19). Espere a que la hoja se detenga por completo. Desconecte el enchufe. Retire la pieza con cuidado. Verifique el estado de la hoja y la alineación. Nunca fuerce para retirar la pieza mientras la hoja esté girando.

MANUAL DE USUARIO PCM 7 - REV 3-2009 BOSCH

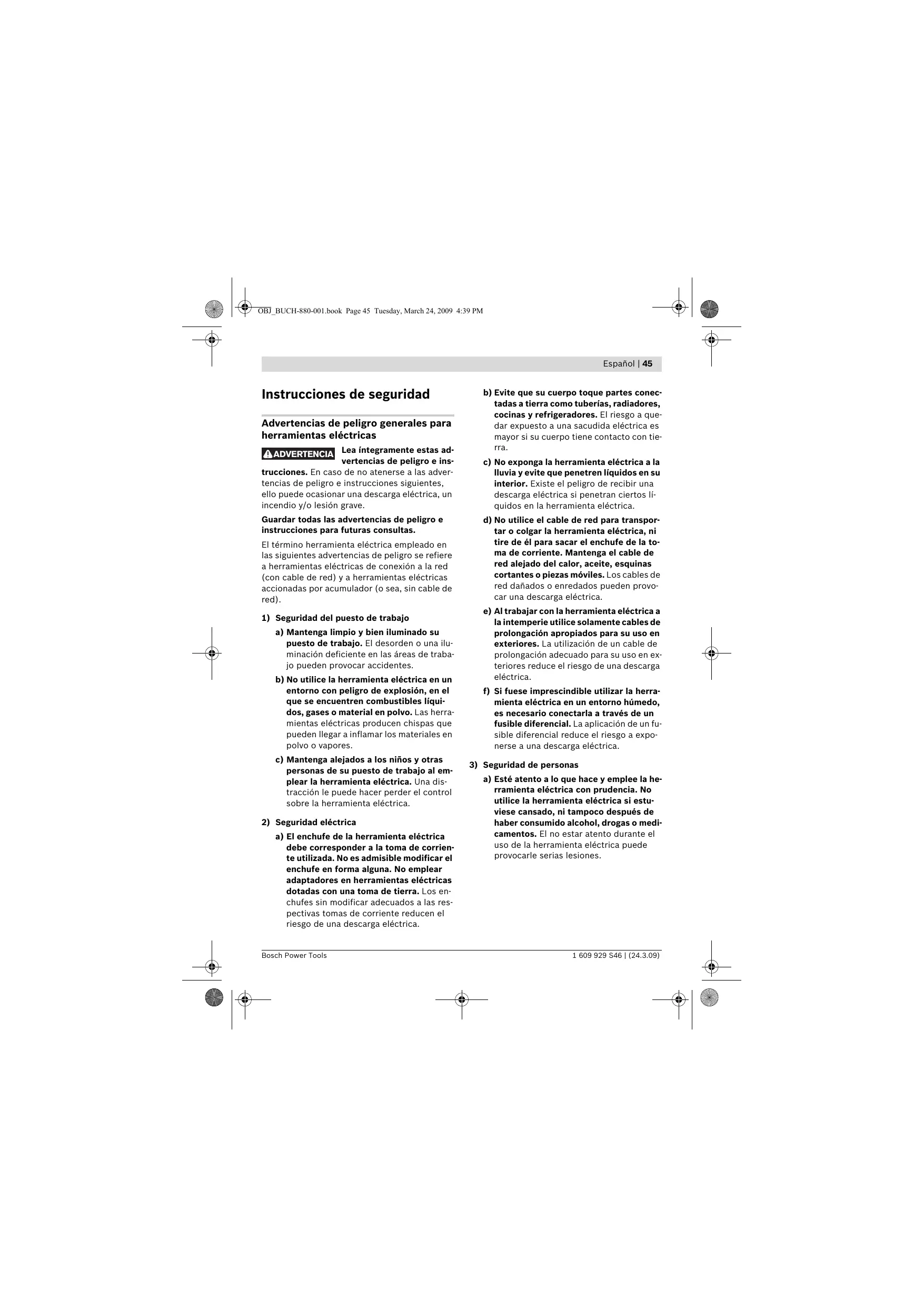

Instrucciones de seguridad

Advertencias de peligro generales para herramientas eléctricas

ADVERTENCIA

Lea íntegramente estas advertencias de peligro e instrucciones.

En caso de no atenerse a las advertencias de peligro e instrucciones siguientes, puede ocasionar una descarga eléctrica, un incendio y/o lesión grave.

Guarde todas las advertencias de peligro e instrucciones para futuras consultas.

El término "herramienta eléctrica" empleado en las siguientes advertencias de peligro se refiere a herramientas eléctricas de conexión a la red (con cable de red) y a herramientas eléctricas accionadas por acumulador (o sea, sin cable de red).

1) Seguridad del puesto de trabajo

a) Mantenga limpio y bien iluminado su puesto de trabajo. El desorden o una iluminación deficiente en las áreas de trabajo puede provocar accidentes. b) No utilice la herramienta eléctrica en un entorno con peligro de explosión, en el que se encuentren combustibles líquidos, gases o material en polvo. Las herramientas eléctricas producen chispas que pueden llegar a inflamar los materiales en polvo o vapores. c) Mantenga alejados a los niños y otras personas de su puesto de trabajo al emplear la herramienta eléctrica. Una distracción le puede hacer perder el control sobre la herramienta eléctrica.

2) Seguridad eléctrica

a) El enchufe de la herramienta eléctrica debe corresponder a la toma de corriente realizada. No es admisible modificar el enchufe en forma alguna. No emplear adaptadores en herramientas eléctricas dotadas con una toma de tierra. Los enchufes sin modificar adecuados a las respectivas tomas de corriente reducen el riesgo de una descarga eléctrica.

b) Evite que su cuerpo toque partes conectadas a tierra como tuberías, radiadores, cocinas y refrigeradores. El riesgo a quedar expuesto a una sacudida eléctrica es mayor si su cuerpo tiene contacto con tierra. c) No exponga la herramienta eléctrica a la lluvia y evite que penetren líquidos en su interior. Existe el peligro de recibir una descarga eléctrica si penetran ciertos líquidos en la herramienta eléctrica. d) No utilice el cable de red para transporte o colgar la herramienta eléctrica, ni tire de él para sacar el enchufe de la toma de corriente. Mantenga el cable de red alejado del calor, aceite, esquinas cortantes o piezas en movimiento. Los cables de red dañados o enredados pueden provocar una descarga eléctrica. e) Al trabajar con la herramienta eléctrica a la intemperie utilice solamente cables de prolongación apropiados para su uso en exteriores. La utilización de un cable de prolongación adecuado para su uso en exteriores reduce el riesgo de una descarga eléctrica. f) Si fuese imprescindible utilizar la herramienta eléctrica en un entorno húmedo, es necesario conectarla a través de un fusible diferencial. La aplicación de un fusible diferencial reduce el riesgo a exponerse a una descarga eléctrica.

3) Seguridad de personas

a) Esté atento a lo que hace y emplee la herramienta eléctrica con prudencia. No utilice la herramienta eléctrica si estuviese cansado, ni tampoco después de haber consumido alcohol, drogas o medicamentos. El no estar atento durante el uso de la herramienta eléctrica puede provocarle serias lesiones.

b) Utilice un equipo de protección personal y en todo caso unas gafas de protección. El riesgo a lesionarse se reduce considerablemente si, dependiendo del tipo y la aplicación de la herramienta eléctrica empleada, se utiliza un equipo de protección adecuado como una mascarilla antipolvo, zapatos de seguridad con suela antideslizante, casco, o protectores auditivos. c) Evite una puesta en marcha fortuita. Asegúrese de que la herramienta eléctrica está desconectada antes de conectarla a la toma de corriente y/o al montar el acumulador, al recogerla, y al transportarla. Si transporta la herramienta eléctrica sujetándola por el interruptor de conexión/desconexión, o si alimenta la herramienta eléctrica estando esta conectada, algo puede dar lugar a un accidente. d) Retire las herramientas de ajuste o llaves fijas antes de conectar la herramienta eléctrica. Una herramienta de ajuste o llave fija colocada en una pieza rotante puede producir lesiones al poner a funcionar la herramienta eléctrica. e) Evite posturas arriesgadas. Trabaje sobre una base firme y mantenga el equilibrio en todo momento. Ello le permitirá controlar mejor la herramienta eléctrica en caso de presentarse una situación inesperada. f) Lleve puesta una vestimenta de trabajo adecuada. No utilice vestimenta amplia ni joyas. Mantenga su pelo, vestimenta y guantes alejados de las piezas móviles. La vestimenta suelta, el pelo largo y las joyas se pueden enganchar con las piezas en movimiento. g) Siempre que sea posible utilizar equipos de aspiración o captación del polvo, asegúrese de que estos estén montados y que sean utilizados correctamente. El empleo de estos reduce los riesgos derivados del polvo.

4) Uso y trato cuidadoso de herramientas eléctricas

a) No sobrecargue la herramienta eléctrica. Use la herramienta eléctrica prevista para el trabajo a realizar. Con la herramienta adecuada podrá trabajar mejor y más seguro dentro del margen de potencia indicado. b) No utilice herramientas eléctricas con un interruptor defectuoso. Las herramientas eléctricas que no se puedan conectar o desconectar son peligrosas y deben hacerse reparar. c) Saque el enchufe de la red y/o desmonte el acumulador antes de realizar un ajuste en la herramienta eléctrica, cambio de accesorio o al guardar la herramienta eléctrica. Esta medida preventiva reduce el riesgo de conectar accidentalmente la herramienta eléctrica. d) Guarde las herramientas eléctricas fuera del alcance de los niños. No permita la utilización de la herramienta eléctrica a aquellas personas que no estén familiarizadas con su uso o que no hayan leído estas instrucciones. Las herramientas eléctricas utilizadas por personas inexpertas son peligrosas. e) Cuide la herramienta eléctrica con esmero. Controle si funciona correctamente, sin atascarse, las partes móviles de la herramienta eléctrica, y si existen partes rotas o deterioradas que pudieran afectar al funcionamiento de la herramienta eléctrica. Haga reparar estas piezas defectuosas antes de volver a utilizar la herramienta eléctrica. Muchos de los accidentes se deben a herramientas eléctricas con un mantenimiento deficiente. f) Mantenga los útiles limpios y afilados. Los útiles sostenidos correctamente se dejan guiar y controlar mejor.

g) Utilice la herramienta eléctrica, accesorios, útiles, etc. de acuerdo a estas instrucciones, considerando en ello las condiciones de trabajo y el área a realizar. El uso de herramientas eléctricas para trabajos diferentes de aquellos para los que han sido concebidas puede resultar peligroso.

5) Servicio

a) Únicamente haga reparar su herramienta eléctrica por un profesional, empleando exclusivamente piezas de repuesto originales. Solamente así se mantiene la seguridad de la herramienta eléctrica.

Instrucciones de seguridad para ingletadoras

La herramienta eléctrica se suministra de serie con una señal de advertencia en alemán (en la ilustración de la herramienta eléctrica, esta corresponde a la posición 2). Antes de la primera puesta en marcha, pegue encima de la señal de aviso en alemán la etiqueta adjunta redactada en su idioma.

Asegure la pieza de trabajo. Una pieza de trabajo fijada con algunos dispositivos de sujeción, o en un tornillo de banco, se mantiene sujeta de forma mucho más segura que con la mano. Mantenga limpio su puesto de trabajo. La mezcla de diversos materiales es especialmente peligrosa. Las aleaciones ligeras en polvo pueden arder o explotar. Jamás abandone la herramienta, antes de que esta se haya detenido completamente. Los útiles en marcha por inercia pueden provocar accidentes.

No utilice la herramienta eléctrica si el cable está dañado. No toque un cable dañado y desconecte el enchufe de la red si el cable se daña durante el trabajo. Un cable dañado supone un mayor riesgo de electrocución. Jamás desvirtúe las señales de advertencia de la herramienta eléctrica. Nunca se coloque encima de la herramienta eléctrica. Esto puede dar lugar a graves lesiones en caso de volcarse la herramienta eléctrica, o al tocar accidentalmente la hoja de sierra. Cerciórese de que la caperuza protectora funciona correctamente y que sus piezas pueden moverse libremente. Jamás bloquee la caperuza protectora para obligarla a que quede abierta. - Mantenga las manos alejadas del área de corte durante el funcionamiento de la herramienta eléctrica. Podría accidentarse al tocar la hoja de sierra. - Nunca intente retirar restos de material, virutas, o cosas similares del área de corte con la herramienta eléctrica en funcionamiento. Antes de desconectar la herramienta eléctrica, gire primeramente el brazo de la herramienta a la posición de reposo. Solamente aproxime la hoja de sierra en funcionamiento contra la pieza de trabajo. En caso contrario, podría ocasionar un rechazo al engancharse la hoja de sierra en la pieza de trabajo. - Únicamente utilice la herramienta eléctrica después de haber despejado de la superficie de trabajo las herramientas de ajuste, virutas, etc. Las piezas pequeñas de madera u otros objetos, al ser atrapados por la hoja de sierra en funcionamiento, pueden salir proyectados a alta velocidad contra el usuario. Siempre sujete firmemente con un dispositivo la pieza de trabajo. No sierre piezas tan pequeñas que no puedan sujetarse convenientemente. La separación de su mano respecto a la hoja de sierra será demasiado pequeña.

• Únicamente trabaje aquellos materiales que se indican en el apartado relativo a la utilización reglamentaria de la sierra. En el caso contrario, podría sobrecargarse la sierra. Si la hoja de sierra se atasca, o si tuviese que interrumpir su trabajo, desconecte la sierra y mantenga inmóvil la pieza de trabajo hasta que la hoja de sierra se haya detenido completamente. Jamás intente retirar la pieza de trabajo con la hoja de sierra en marcha, ya que ello podría provocar un rechazo de la misma. Investigue y subsane convenientemente la causa del atasco de la hoja de sierra. No use hojas de sierra melladas, fisuradas, deformadas, ni dañadas. Las hojas de sierra con dientes mellados o incorrectamente triscados producen una ranura de corte demasiado estrecha, lo que provoca una fricción excesiva y el atasco o rechazo de la hoja de sierra. Siempre utilice las hojas de sierra con las dimensiones correctas y el orificio adecuado (p. ej. en forma de estrella o redondo). Las hojas de sierra que no ajusten correctamente en los elementos de acoplamiento a la sierra, giran excéntricas y pueden hacerle perder el control sobre la sierra.

No use hojas de sierra de acero de corte rápido altamente aleado (acero HSS). Las hojas de sierra de este tipo pueden romperse fácilmente. - Después de trabajar con la hoja de sierra, espere a que esta se haya enfriado antes de tocarla. La hoja de sierra puede ponerse muy caliente al trabajar. Jamás utilice la herramienta sin la placa de inserción. Sustituya una placa de inserción defectuosa. Si el estado de la placa de inserción no es correcto puede provocar accidentes con la hoja de sierra. No oriente el rayo láser contra personas ni animales, ni mire directamente hacia el rayo láser. Esta herramienta eléctrica genera radiación láser de la clase 2 según EN 60825-1. Esta radiación puede deslumbrar a las personas. No deje que los niños puedan aplicar desatendidos la herramienta eléctrica con láser. Podrían deslumbrar a otras personas sin tener conocimiento de ello. No sustituya el láser original por uno de otro tipo. La utilización de un láser inadecuado para esta herramienta eléctrica puede suponer un riesgo para las personas.

Símbolos

Los símbolos mostrados a continuación pueden ser de importancia en el uso de la herramienta eléctrica. Es importante que retenga en su memoria estos símbolos y su significado. La interpretación correcta de estos símbolos le ayudará a manejar mejor, y de forma más segura, la herramienta eléctrica.

Simbología

Significado

▷ Colóquese una mascarilla antipolvo.

▷ Colóquese unas gafas de protección.

• Utilice unos protectores auditivos. El ruido intenso puede provocar sordera.

No oriente el rayo láser contra personas ni animales, ni mire directamente hacia el rayo láser. Esta herramienta eléctrica genera radiación láser de la clase 2 según EN 60825-1. Esta radiación puede deslumbrar a las personas.

Tenga en cuenta las dimensiones de la hoja de sierra. El orificio debe ajustar sin holgura en el husillo portaútiles. No emplee piezas de reducción ni adaptadores.

▷ Área de peligro! Mantenga alejados de esta área las manos, dedos o brazos.

El seguro de transporte 24 supone una gran ayuda al transportar la herramienta eléctrica a los diversos lugares de aplicación.

• Seguro para transporte 24 Completamente presionado hacia abajo: Enclavamiento del seguro de la herramienta eléctrica (posición de transporte)
• Seguro para transporte 24 Completamente sacado hacia el último tramo: Desenclavamiento del seguro de la herramienta eléctrica (posición de trabajo)

Simbología

Significado

Solo para los países de la UE:

No arroje las herramientas eléctricas a la basura. Conforme a la Directriz Europea 2002/96/CE sobre aparatos eléctricos y electrónicos inservibles, tras su transposición en ley nacional, deben recogerse por separado las herramientas eléctricas para ser sometidas a un reciclaje ecológico.

Descripción del funcionamiento

Lea íntegramente estas advertencias de peligro e instrucciones. En caso de no atenerse a las advertencias de peligro e instrucciones siguientes, ello puede ocasionar una descarga eléctrica, un incendio y/o lesión grave.

Utilización reglamentaria

La herramienta eléctrica ha sido proyectada para realizar estacionariamente cortes rectilíneos a lo largo y a lo ancho en madera. Además pueden realizarse cortes a inglete horizontales entre -46° y +46°, y verticales, entre 0° y 45°. La potencia de la herramienta eléctrica es apta para serrar maderas duras y blandas.

Componentes principales

La numeración de los componentes está referida a la imagen de la herramienta eléctrica en las páginas ilustradas.

1 Empuñadura 2 Señal de aviso láser 3 Palanca de liberación del brazo de la herramienta 4 Caperuza protectora 5 Caperuza protectora pendular 6 Regleta tope 7 Placa de inserción 8 Tornillos de placa de inserción 9 Estribo para rotación de la mesa de corte 10 Escala para ángulo de inglete (horizontal) 11 Mesa de corte

12 Taladros de sujeción 13 Cavidades 14 Tornillo de apriete 15 Escala para ángulos de inglete (vertical) 16 Rodillo de deslizamiento 17 Hoja de sierra 18 Saco colector de polvo 19 Interruptor de conexión/desconexión 20 Interruptor del láser (indicador de la línea de corte) 21 Expulsor de virutas 22 Llave macho hexagonal (6 mm) 23 Palanca de enclavamiento para ángulos de inglete direccionales (vertical) 24 Seguro para transporte 25 Palanca de enclavamiento para ángulos de inglete direccionales (horizontal) 26 Tornillos con hexágono interior (6 mm) de regleta tope 27 Taladros para tornillos de apriete 28 Bloqueo del husillo 29 Alojamiento de las pilas 30 Tornillo con hexágono interior (6 mm) para sujeción de la hoja de sierra 31 Brida de apriete 32 Brida de apriete interior 33 Tornillo de mariposa 34 Barra roscada 35 Indicador de ángulos (horizontal) 36 Indicador de ángulos (vertical)

Los accesorios descritos e ilustrados no corresponden al material que se adjunta de serie. La gama completa de accesorios opcionales se detalla en nuestro programa de accesorios.

Datos técnicos

Ingletabradora		PCM 7
No de articulo		3 603 M01 2..
Potencia absorbida nominal	W	1100
Tensión nominal	V	230
Frecuencia	Hz	50/60
Revoluciónles en vacío	min-1	4800
Tipo de láser		650 nm, < 1 mW
Clase de láser		2
Peso según EPTA-Procedure 01/2003	kg	8,0
Clase de protección		☐/II

Dimensiones admisibles de la pieza de trabajo (máximas/mínimas), ver página 55. Estos datos son válidos para tensiones nominales de [U] 230 V. Los valores pueden variar si la tensión fuera inferior, y en las ejecuciones especiales para ciertos países. Preste atención al n.° de artículo en la placa de características de su aparato, ya que las denominaciones comerciales de algunos aparatos pueden variar.

Medidas que deberán cumplir las hojas de sierra

Diámetro de la hora de sierra	mm	190
Grosor del disco base	mm	1,4–2,5
Diámetro de taladro	mm	30

Información sobre ruidos y vibraciones

Valores de medición determinados según EN 61029.

El nivel de presión sonora típico del aparato, determinado con un filtro A, asciende a: Nivel de presión sonora 93 dB(A); nivel de potencia acústica 106 dB(A). Tolerancia K = 3 dB.

¡Colocarse un protector de oídos!

Declaración de conformidad (C)

Declaramos bajo nuestra responsabilidad, que el producto descrito bajo "Datos técnicos" está en conformidad con las normas o documentos normalizados: EN61029, EN60825-1 de acuerdo con las regulaciones 2004/108/CE, 98/37/CE (hasta el 28.12.2009), 2006/42/CE (a partir del 29.12.2009).

Expediente Técnico en: Robert Bosch GmbH, Dept. PT/ESC, D-70745 Leinfelden-Echterdingen

Evite la puesta en marcha fortuita de la herramienta eléctrica. Durante el montaje y al manipular la herramienta eléctrica, esta no debe estar conectada a la alimentación.

Material que se adjunta

Consulte la ilustración con el material suministrado que figura al comienzo de estas instrucciones de servicio.

Antes de la primera puesta en marcha cerciórese de que se han suministrado con la herramienta eléctrica todas las partes que a continuación se detallan:

• Ingletadora con hoja de sierra montada
• Saco colector de polvo 18
• Tornillo de apriete 14
• Llave macho hexagonal 22
• Pilas (2x, AAA, 1,5 V)

52 | Español

Observación: Verifique si está dañada la herramienta eléctrica.

Antes de seguir utilizando la herramienta eléctrica, debe controlarse minuciosamente si los dispositivos protectores, o las partes dañadas, aun si el daño fuese leve, funcionan correcta y reglamentariamente. Verifique si están dañadas las partes móviles y que puedan moverse libremente, sin atascarse. Todas las partes, además de estar correctamente montadas, deben satisfacer todas las condiciones para asegurar una operación correcta.

Los dispositivos protectores y las partes dañadas deben hacerse reparar o sustituir por un taller especializado autorizado.

Herramientas necesarias que no se adjuntan con el aparato:

• Destornillador de estrella

Montaje sobre una base de trabajo

(ver figura A)

Para garantizar un manejo seguro, debe trabajarse con la herramienta eléctrica colocándola sobre una base de trabajo plana y estable (p. ej. un banco de trabajo). - Saque cuidadosamente del embalaje todas las partes suministradas. - Retire completamente todo el material de embalaje del aparato y de los accesorios suministrados. - Sujete la herramienta eléctrica a la base de trabajo con unos tornillos de sujeción adecuados. Para tal fin, deberán emplearse los taladros 12.

Montaje de las pilas

(ver figura B)

• Abra el alojamiento de las pilas 29. Monte las pilas adjuntas respetando la polaridad indicada.
• Cierre el alojamiento de las pilas.

Aspiración de polvo y virutas

El polvo de ciertos materiales como pinturas que contengan plomo, ciertos tipos de madera y algunos minerales y metales, puede ser nocivo para la salud. El contacto y la inspiración de estos polvos pueden provocar en el usuario o en las personas circundantes reacciones alérgicas y/o enfermedades respiratorias.

Ciertos polvos como los de roble, encina y haya son considerados como cancerígenos, especialmente en combinación con los aditivos para el tratamiento de la madera (cromatos, conservantes de la madera). Los materiales que contengan amianto solamente deben ser procesados por especialistas.

• Siempre utilice un equipo de aspiración de polvo.
• Observe que esté bien ventilado el puesto de trabajo.
• Se recomienda una mascarilla protectora con un filtro de la clase P2.

Observe las prescripciones vigentes en su país sobre los materiales a trabajar.

El conducto de aspiración de polvo y virutas se puede obstruir con polvo, virutas o fragmentos de la pieza de trabajo.

• Desconecte la herramienta eléctrica y extraiga el enchufe de red de la toma de corriente.
• Espere a que se haya detenido completamente la hoja de sierra.
• Determine y subsane la causa de la obstrucción.

Aspiración propia

(verifica C)

• Inserte el saco colector de polvo 18 en el expulsor de virutas 21.

Cuidar que al serrar, el saco colector de polvo no alcance a tocar nunca las partes móviles del aparato.

Vacíe el saco conductor de polvo con suficiente antelación.

Aspiración externa

La aspiración puede realizarse también conectando la manguera de un aspirador (Ø 36 mm) a la boca de aspiración.

El aspirador debe ser adecuado para el material a trabajar.

Para aspirar polvo especialmente nocivo para la salud, cancerígeno, o polvo seco, utilice un aspirador especial.

Cambio de uso

(ver figuras D1-D4)

Antes de cualquier manipulación en la herramienta eléctrica, sacar el enchufe de red de la toma de corriente. Al montar la hoja de sierra, utilice unos guantes de protección. Podría accidentarse en caso de tocar la hoja de sierra.

Solamente use hojas de sierra cuyas revoluciones máximas admisibles sean superiores a las revoluciones en vacío de la herramienta eléctrica.

Únicamente use hojas de sierra con las características indicadas en estas instrucciones de manejo que hayan sido ensayadas y vayan marcadas conforme a EN 847-1.

Desmontaje de la hoja de sierra

• Coloque la herramienta eléctrica en la dirección de trabajo. Gire el tornillo con hexágono interior 30 con la llave macho hexagonal 22 suministrada, y presione simultáneamente el bloqueo del husillo 28 hasta lograr enclavarlo.
• Mantenga presionado el bloqueo del husillo 28 y afloje el tornillo 30 en el sentido de las agujas del reloj (¡rosca a izquierdas!).
• Desmonte la brida de apriete 31. Presione la palanca 3 y gire hacia atrás, hasta el tope, la caperuza protectora pendular 5.
• Mantenga la caperuza protectora pendular en esta posición y retire la hoja de sierra 17.
• Guíe lentamente hacia abajo la caperuza protectora pendular.

Montaje de la hoja de sierra

Si fuese necesario, limpie primero las piezas antes de montarlas.

Presione la palanca 3, gire hacia atrás hasta el tope la caperuza protectora pendular 5, y manténgala en esta posición. - Coloque la hoja de sierra nueva sobre la brida de apriete interior 32. ▸ iPreste atención en el montaje a que el sentido de corte de los dientes (dirección de la flecha en la hoja de sierra) coincida con la dirección de la flecha que va marcada en la caperuza protectora! - Guíe lentamente hacia abajo la caperuza protectora pendular. Monte la brida de apriete 31 y el tornillo 30. Presione el bloqueo del husillo 28 hasta enclavarlo y apriete el tornillo de cabeza hexagonal girándolo en sentido contrario a las agujas del reloj.

Operación

▸ Antes de cualquier manipulación en la herramienta eléctrica, sacar el enchufe de red de la toma de corriente.

Seguro para transporte

(ver figura E)

El seguro de transporte 24 supone una gran ayuda al transportar la herramienta eléctrica a los diversos lugares de aplicación.

Desenclavamiento del seguro de la herramienta eléctrica (posición de trabajo)

Presione ligeramente hacia abajo la empuñadura 1 de la herramienta para descargar el seguro para transporte 24. - Saque completamente hacia fuera el seguro para transporte 24. - Guíe lentamente, hacia arriba, el brazo de la herramienta.

Enclavamiento del seguro de la herramienta eléctrica (posición de transporte)

• Para bloquear la mesa de corte 11 cierre la palanca de enclavamiento 25. Presione la palanca 3 y gire simultáneamente hacia abajo el brazo de la herramienta tirando de la empuñadura 1, de manera que sea posible introducir completamente el seguro para transporte 24.

El brazo de la herramienta queda antes enclavado de forma segura para el transporte.

Sujeción de la pieza de trabajo

(ver figura F)

Para obtener una seguridad máxima en el trabajo, deberá sujetarse siempre firmemente la pieza.

No sierre piezas tan pequeñas que no puedan sujetarse convenientemente.

• Asiente firmemente la pieza contra la regleta tope 6.
• Introduzca el tornillo de apriete suministrado 14 en uno de los taladros 27 previstos para tal fin.
• Afloje el tornillo de mariposa 33 y adapte el tornillo de apriete al grosor de la pieza. Apriete nuevamente el tornillo de mariposa.
• Sujete firmemente la pieza girando la barra roscada 34.

Desmontaje de la pieza de trabajo

• Para aflojar el tornillo de apriete, gire en sentido contrario a las agujas del reloj la barra roscada 34.

Ajuste del ángulo de inglete

Jamás accione el interruptor de conexión/desconexión 19 al ajustar el ángulo de inglete. Podría lesionarse si la herramienta eléctrica se pone en marcha accidentalmente. Siempre cierre la palanca de enclavamiento antes de comenzar a serrar 25. De lo contrario, podría atascarse la hoja de sierra en la pieza de trabajo.

Ajuste del ángulo de inglete horizontal

(ver figura G)

El ángulo de inglete horizontal puede ajustarse dentro de un margen de 46° (hacia la izquierda) a 46° (hacia la derecha).

• Abra la palanca de enclavamiento 25 si estuviese cerrada. Ello permite girar libremente la mesa de corte. Gire la mesa de corte 11 hacia la izquierda o derecha con el estribo 9, de manera que el indicador de ángulos 35 quede sobre el ángulo de inglete deseado.
• Vuelva a cerrar la palanca de enclavamiento 25.

Para permitir el ajuste rápido y exacto de los ángulos de inglete más comunes, la mesa de corte 11 dispone de unas muescas para los ángulos estándar siguientes:

-45° / -30° / -22,5° / -15° / 0° / 15° / 22,5° / 30° / 45°

Ajuste del ángulo de inglete vertical

(ver figura H)

El ángulo de inglete verticalmente y 45°

• Afloje la palanca de enclavamiento 23.
• Sujete la sierra por la empuñadura 1 y gire la sierra hasta obtener el ángulo de inglete deseado en el indicador de ángulos 36.
• Mantenga el brazo de la herramienta en esta posición y apriete de nuevo la palanca de enclavamiento 23.

Para ajustar de forma rápida y precisa los ángulos de inglete más frecuentes de 0° y 45°

existen unos topes en la carcasa.

• Afloje la palanca de enclavamiento 23.
• Sujete la sierra por la empuñadura 1 y gírela hasta el tope hacia la derecha (0°) o hacia la izquierda (45°) .
• Vuelva a apretar la palanca de enclavamiento 23.

Puesta en marcha

Conexión

• Para la puesta en marcha del aparato, accione el interruptor de conexión/desconexión 19, y manténgalo presionado.

Observación: Por motivos de seguridad, no es posible enclavar el interruptor de conexión/desconexión 19, por lo que debe mantenerse accionado todo el tiempo hasta finalizar el corte.

El brazo de la herramienta únicamente deja descender si se acciona la palanca 3.

• Por lo tanto, para serrar es necesario que, además de accionar el interruptor de conexión/desconexión, presione también la palanca 3. (ver figura I)

Desconexión

• Para la desconexión, suelte el interruptor de conexión/desconexión 19.

Instrucciones para la operación

Instrucciones generales para serrar

▷ Antes de comenzar a serrar, debe cerciorarse primeramente de que la hoja de sierra no pueda tocar en ningún momento la regleta tope, los tornillos de apriete u otros elementos del aparato. Desmonte, si procede, los topes auxiliares o adáptelos de forma adecuada.

Proteja la hoja de sierra contra golpes y choques. No ejerza una presión lateral contra la hoja de sierra.

No trabaje piezas que estén deformadas. La pieza de trabajo deberá disponer siempre de un canto recto para poder asentarla de forma fiable contra la regleta tope.

En las piezas de trabajo largas, debe apoyarse correspondientemente su extremo libre.

Marcado de la línea de corte

(ver figura J)

El haz del rayo láser le indica la línea de corte que seguirá la hoja de sierra. Ello permite posicionar exactamente la pieza de trabajo, sin tener que abrir la caperuza protectora pendular.

• Para ello, encienda el rayo láser con el interruptor 20.
• Oriente el trazo que ha marcado sobre la pieza con el borde derecho de la línea del láser.

Manejo

(ver figura K)

Mantenga alejados de la hoja de sierra en funcionamiento las manos, dedos y brazos.

Sujete la pieza de manera que al serrar no lleguen a cruzarse sus brazos.

Dimensiones admisibles de las piezas de trabajo

Tamaño máximo de las piezas:

Ángulos de inglete horizontal vertical		Altura x ancho
0°	0°	50 x 110 mm
45°	0°	37 x 110 mm
0°	45°	50 x 76 mm
45°	45°	37 x 76 mm

Tamaño mínimo de las piezas (= todas las piezas que puedan fijarse fácilmente con el tornillo de apriete 14 que se adjunta al lado izquierdo o derecho de la hoja de sierra):

100 × 40 mm (longitud x ancho)

Serrado

• Sujete la pieza de trabajo considerando sus dimensiones.
• Ajuste el ángulo de inglete horizontal y/o vertical deseado.
• Conecte la herramienta eléctrica.
• Presione la palanca 3 y descienda lentamente el brazo de la herramienta tirando de la empuñadura 1.
• Sierre la pieza de trabajo con un avance uniforme.
• Desconecte la herramienta eléctrica y espere a que la hoja de sierra se haya detenido por completo.
• Guíe lentamente, hacia arriba, el brazo de la herramienta.

Cambio de la placa de inserción

Después de un uso prolongado de la herramienta eléctrica, puede que el desgaste de la placa de inserción roja 7 sea excesivo.

Sustituya las placas de inserción si estuviesen defectuosas.

• Coloque la herramienta eléctrica en la dirección de trabajo.
• Afloje completamente los tornillos 8 con un destornillador de estrella y retire la placa de inserción desgastada.
• Coloque la placa de inserción nueva y vuelva a enroscar todos los tornillos 8.

Corte de listones perfilados

Los listones perfilados pueden cortarse siguiendo dos procedimientos diferentes:

• Apoyado contra la regleta tope

• Colocado plano sobre la mesa de corte

Siempre cerciórese antes de que el ángulo de inglete ajustado es correcto, aserrando en un resto de madera de desecho.

Transporte

• Coloque la herramienta eléctrica en la posición de transporte.
• Para alzarla o transportarla, sujete la mesa de corte 11 por las cavidades laterales 13. Para el transporte, utilice exclusivamente los dispositivos de transporte y jamás los dispositivos de protección.

Mantenimiento y servicios

Mantenimiento y limpieza

Antes de cualquier manipulación en la herramienta eléctrica, saque el enchufe de red de la toma de corriente.

Si a pesar de los esmerados procesos de fabricación y control, la herramienta eléctrica llegase a averiarse, la reparación debe encargarse a un servicio técnico autorizado para herramientas eléctricas Bosch.

Para cualquier consulta o pedido de piezas de repuesto es imprescindible indicar el número de artículo de 10 dígitos que figura en la placa de características de la herramienta eléctrica.

Limpieza

Siempre mantenga limpias la herramienta eléctrica y las rejillas de ventilación para trabajar con eficacia y fiabilidad.

La caperuza protectora pendular debe poder moverse y cerrarse siempre por sí sola. Por ello, es necesario tener limpio siempre el área en torno a la caperuza protectora pendular.

Después de cada fase de trabajo elimine el polvo y las virutas soplando aire comprimido, o con un pincel.

Limpie con regularidad el rodillo de deslizamiento 16.

Accesorios especiales

Hojas de sierra para madera, tableros, paneles y listones

Hoja de sierra 190 x 30 mm, 40 dientes .2609 256 821

Hoja de sierra 190 x 30 mm, 12 dientes . 2609 256 868

Hoja de sierra 190 x 30 mm, 24 dientes . 2608640615

Hoja de sierra 190 x 30 mm, 60 dientes .2608641188

Servicio técnico y atención al cliente

El servicio técnico le asesorará en las consultas que pueda Ud. tener sobre la reparación y mantenimiento de su producto, así como sobre piezas de recambio. Los dibujos de despiece e informaciones sobre las piezas de recambio las encontrará en: www.bosch-pt.com

www.bosch-pt.com

Nuestro equipo de asesores técnicos le orientará gustosamente en cuanto a la requisición, aplicación y ajuste de los productos y accesorios.

España

Robert Bosch España, S.A.

Departamento de ventas

Herramientas Eléctricas

C/Hermanos García Noblejas, 19

28037 Madrid

C1414BAW Ciudad Autónoma de Buenos Aires

Atención al CLIENTE

Tel.: [phone]

E-Mail: [e-mail]

Perú

Autorex Peruana S.A.

República de Panamá 4045,

Lima 34

Tel.: [phone]

E-Mail: [e-mail]

Chile

EMASA S.A.

Irarrázaval 259 - Ñuñoa

Santiago

Tel.: [phone]

E-Mail: [e-mail]

Eliminación

Recomendamos que las herramientas eléctricas, accesorios y embalajes sean sometidos a un proceso de recuperación que respete el medio ambiente.

Para efectuar un reciclaje selectivo se han identificado las piezas de plástico.

Sólo para los países de la UE:

¡No arroje las herramientas eléctricas a la basura!

Conforme a la Directiva Europea 2002/96/CE sobre aparatos eléctricos y electrónicos inservibles, tras su transposición en ley nacio

nal, estarán obligados a separar las herramientas eléctricas para ser sometidas a un reciclaje ecológico.

Reservado el derecho de modificación.

1) Seguridad del área de trabajo

Medidas de láminas de sierra apropiadas

El aspirador de polvo debe ser apropiado para el material a ser trabajado.

Utilizar un aspirador especial para aspirar polvo que sea extremadamente nocivo para la salud, cancerígeno o seco.

Cambio de herramienta

(vea figura D1-D4)

Tramelas perfiladas pueden ser trabajadas de dos maneras:

• apoyo en el carril limitador

• apoyadas de forma plana sobre la mesa de serrar

Cambio de accesorios

(véase la figura D1-D4)
