PCM 7 - REV 3-2009 - Állítható szögű fűrész BOSCH - Ingyenes használati útmutató

Márka	BOSCH
Modell	PCM 7
Kategória	Gérfűrész
Névleges felvett teljesítmény	1100 W
Névleges feszültség	230 V
Frekvencia	50/60 Hz
Üresjárati fordulatszám	4800 ford/perc
Súly (EPTA 01/2003 szerint)	8,0 kg
Védelmi osztály	II (kettős szigetelés)
Fűrészlap átmérője	190 mm
Lap vastagság	1,4 – 2,5 mm
Furatátmérő	30 mm
Vízszintes gérszög tartomány	-46° és +46°
Függőleges gérszög tartomány	0° és 45°
Lézertípus	650 nm, < 1 mW, 2. osztály
Hangnyomásszint	93 dB(A)
Hangerősségi szint	106 dB(A)
Porfelszívó rendszer	Beépített porzsák, külső porszívó csatlakozó (Ø 36 mm)
Szorító	Csavaros szorítás, balra vagy jobbra illeszthető
Biztonsági berendezés	Ingalátó védőburkolat, vészleállító
Mellékelt tartozékok	Porzsák, szorító, 6 mm-es belső kulcs, AAA elemek (2x)
Munkadarab maximális méretei (0°/0°)	50 x 110 mm (magasság x szélesség)
Munkadarab minimális méretei	100 x 40 mm (hosszúság x szélesség)
Karbantartás	Rendszeresen tisztítsa a védőburkolatot és a csúszógörgőt; cserélje ki a tartólemezt, ha elhasználódott

Gyakran ismételt kérdések - PCM 7 - REV 3-2009 BOSCH

Hogyan kell kicserélni a fűrészlapot a Bosch PCM 7-en?

Húzza ki a szerszámot. Használja a mellékelt 6 mm-es belső kulcsot a (30) hatszögletű csavar meglazításához, óramutató járásával megegyező irányban forgatva (balmenet). Nyomja meg az orsóreteszt (28). Vegye le a szorítókarimát (31) és a fűrészlapot. Szereléskor helyezze be az új fűrészlapot (vágásirány a burkolat nyílának megfelelően), majd húzza meg a csavart az óramutató járásával ellentétes irányban. Viseljen védőkesztyűt.

Hogyan kell beállítani a vízszintes gérszöget?

Nyissa ki a szorító kart (25). Forgassa el a fűrészasztalt (11) a tartó (9) segítségével a kívánt szögbe (beosztás 10). Zárja vissza a kart. Előre beállított pozíciók állnak rendelkezésre: -45°, -30°, -22,5°, -15°, 0°, 15°, 22,5°, 30°, 45°.

Hogyan kell beállítani a függőleges gérszöget?

Lazítsa meg a szorító gombot (23). Döntse el a szerszámkarat (1-es fogantyú) a kívánt szögbe (beosztás 15). Húzza meg a gombot. Végütközők találhatók 0° és 45°-nál.

Hogyan kell használni a jelölőlézert?

Nyomja meg a lézerkapcsolót (20) a sugár bekapcsolásához. A lézervonal jobb széle jelzi a vágásvonalat. Soha ne irányítsa a lézert emberekre vagy állatokra. 2. osztályú lézer.

Mekkora a kompatibilis fűrészlap átmérője?

A fűrészlap átmérőjének 190 mm-nek kell lennie, furatátmérő 30 mm, vastagsága 1,4 és 2,5 mm között. Csak az EN 847-1 szabványnak megfelelő lapokat használjon. Kerülje a HSS acél lapokat.

Hogyan kell biztonságosan szállítani a fűrészt?

Helyezze a fűrészt szállítási helyzetbe: engedje le a szerszámkart, és tolja be teljesen a szállítási védőberendezést (24). Használja a süllyesztett fogantyúkat (13) az emeléshez. Soha ne szállítsa a szerszámot a védőberendezéseknél fogva.

Hogyan kell tisztítani és karbantartani a fűrészt?

Bármilyen karbantartás előtt húzza ki a szerszámot. Rendszeresen tisztítsa a szellőzőnyílásokat, az ingalátó védőburkolatot (4) és a csúszógörgőt (16) sűrített levegővel vagy ecsettel. Cserélje ki a tartólemezt (7), ha elhasználódott, a (8) csavarok kicsavarásával.

Milyen tartozékok érhetők el a PCM 7-hez?

190 mm-es fűrészlapok kaphatók különböző fogszámmal (12, 24, 40, 60). Referenciaszámok: 2609256821 (40 fog), 2609256868 (12 fog), 2608640615 (24 fog), 2608641188 (60 fog). A szorító és a porzsák a tartozékok része.

Hogyan lehet hatékonyan elszívni a port?

Használja a mellékelt porzsákot (18) a forgácskivetőre (21) szerelve. Külső elszíváshoz csatlakoztasson egy porszívót Ø 36 mm-es tömlővel. Rendszeresen ürítse a zsákot. Káros porok esetén használjon speciális porszívót és viseljen P2 maszkot.

Mit tegyek, ha a fűrészlap beszorul vágás közben?

Azonnal engedje el a Be/Ki kapcsolót (19). Várja meg, amíg a fűrészlap teljesen leáll. Húzza ki a dugót. Óvatosan távolítsa el a munkadarabot. Ellenőrizze a fűrészlap állapotát és a beállítást. Soha ne erőltesse a munkadarab kivételét, amíg a lap forog.

HASZNÁLATI ÚTMUTATÓ PCM 7 - REV 3-2009 BOSCH

Biztonsági előírások

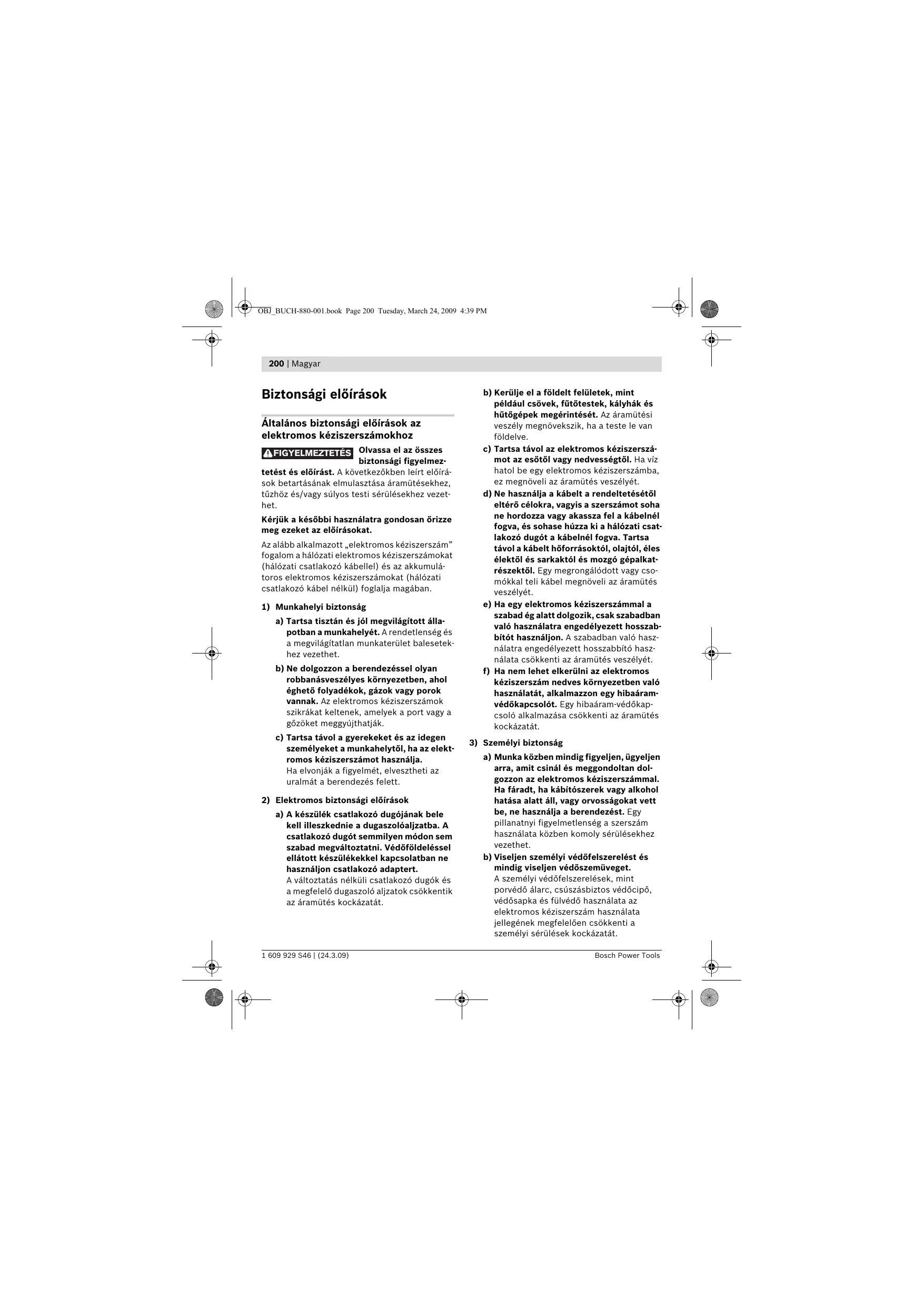

Általános biztonsági előírások az elektromos kéziszerszámokhoz

FIGYELMEZTETÉS

Olvassa el az összes biztonsági figyelmeztetést és előírást. A következőkben leírt előírások betartásának elmulasztása áramütésekhez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet.

Teszt és elírás. A következőkben leírt elírások betartásának elmulasztása áramütésekhez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet.

Kérjük, a későbbi használatra gondosan őrizze meg ezeket az előírásokat.

Az alábbiakban alkalmazott „elektromos kéziszerszám” fogalom a hálózati elektromos kéziszerszámokat (hálózati csatlakozó kábellel) és az akkumulátoros elektromos kéziszerszámokat (hálózati csatlakozó kábel nélkül) foglalja magában.

a) Tartsa tisztán és jól megvilágított állapotban a munkahelyét. A rendetlenség és a megvilágítatlan munkaterület balesetekhez vezethet. b) Ne dolgozzon a berendezéssel olyan robbanásveszélyes környezetben, ahol éghető folyadékok, gázok vagy porok vannak. Az elektromos kéziszerszámok szikrákat keltenek, amelyek a port vagy a gőzöket meggyújthatják. c) Tartsa távol a gyerekeket és az idegen személyeket a munkahelytől, ha az elektromos kéziszerszámot használja. Ha elvonják a figyelmét, elveszti az uralmát a berendezés felett.

a) Tartsa tisztán és jól megvilágított állapotban a munkahelyét. A rendetlenség és a megvilágítatlan munkaterület balesetekhez vezethet. b) Ne dolgozzon a berendezéssel olyan robbanásveszélyes környezetben, ahol éghető folyadékok, gázok vagy porok vannak. Az elektromos kéziszerszámok szikrákat keltenek, amelyek a port vagy a gázokat meggyújthatják. c) Tartsa távol a gyerekeket és az idegen személyeket a munkahelytől, ha az elektromos kéziszerszámot használja. Ha elvonják a figyelmét, elveszti az uralmát a berendezés felett.

a) A készülék csatlakozó dugójának bele kell illeszkednie a dugaszolóaljzatba. A csatlakozó dugót semmilyen módon sem szabad megváltoztatni. Védőföldeléssel ellátott készülékekkel kapcsolatban ne használjon csatlakozó adaptert.

a) A készülék csatlakozó dugójának bele kell illeszkednie a dugaszolóaljzatba. A csatlakozó dugót semmilyen módon sem szabad megváltoztatni. Védőföldeléssel ellátott készülékek esetében ne használjon csatlakozó adaptert.

A változtatás nélküli csatlakozó dugók és a megfelelő dugaszoló aljzatok csökkentik az áramütés kockázatát.

b) Kerülje el a földelt felületek, mint például csövek, fűtőtestek, kályhák és hűtőgépek megérintését. Az áramütési veszély megnövekszik, ha a teste le van földelve. c) Tartsa távol az elektromos kéziszerszámot az esőtől vagy nedvességtől. Ha víz hatol be egy elektromos kéziszerszámba, ez megnöveli az áramütés veszélyét. d) Ne használja a kábelt a rendeltetésétől eltérő célokra, vagyis a szerszámot soha ne hordozza vagy akassza fel a kábelnél fogva, és sohase húzza ki a hálózati csatlakozó dugót a kábelnél fogva. Tartsa távol a kábelt hőforrásoktól, olajtól, éles élektől és sarkoktól és mozgó gépalkatrészektől. Egy megrongálódott vagy csomókkal teli kábel megnöveli az áramütés veszélyét. e) Ha egy elektromos kéziszerszámmal a szabad ég alatt dolgozik, csak szabadban való használatra engedélyezett hosszabbítót használjon. A szabadban való használatra engedélyezett hosszabbító használata csökkenti az áramütés veszélyét. f) Ha nem lehet elkerülni az elektromos kéziszerszám nedves környezetben való használatát, alkalmazzon egy hibaáram-védőkapcsolót. Egy hibaáram-védőkapcsoló alkalmazása csökkenti az áramütés kockázatát.

3) Személyi biztonság

a) Munka közben mindig figyeljen, ügyeljen arra, amit csinál, és meggondoltan dolgozzon az elektromos kéziszerszámmal. Ha fáradt, ha kábítószerek vagy alkohol hatása alatt áll, vagy orvosságokat vett be, ne használja a berendezést. Egy pillanatnyi figyelmetlenség a szerszámhasználat közben komoly sérülésekhez vezethet. b) Viseljen személyi védőfelszerelést és mindig viseljen védőszemüveget.

A személyi védőfelszerelések, mint porvédő álarc, csúszásbiztos védőcipő, védősapka és fülvédő használata az elektromos kéziszerszám használata jellegének megfelelően csökkenti a személyi sérülések kockázatát.

c) Kerülje el a készülék akaratlan üzembe helyezését. Győződjön meg arról, hogy az elektromos kéziszerszám ki van kapcsolva, mielőtt bedugná a csatlakozó dugót a dugaszolóaljzatba, csatlakoztatná az akkumulátor-csomagot, és mielőtt felvenné és vinni kezdené az elektromos kéziszerszámot. Ha az elektromos kéziszerszám felemelése közben az ujját a kapcsolón tartja, vagy ha a készüléket bekapcsolt állapotban csatlakoztatja az áramforráshoz, ez balesetekhez vezethet. d) Az elektromos kéziszerszám bekapcsolása előtt okvetlenül távolítsa el a beállítószerszámokat vagy csavarkulcsokat. Az elektromos kéziszerszám forgó részeiben felejtett beállítószerszám vagy csavarkulcs sérüléseket okozhat. e) Ne becsülje túl önmagát. Kerülje el a normálistól eltérő testtartást, ügyeljen arra, hogy mindig biztosan álljon és az egyensúlyát megtartsa. Így az elektromos kéziszerszám felett váratlan helyzetekben is jobban tud uralkodni. f) Viseljen megfelelő ruhát. Ne viseljen bő ruhát vagy ékszereket. Tartsa távol a hajat, a ruháját és a kesztyűjét a mozgó részektól. A bő ruha, az ékszerek és a hosszú haj a mozgó alkatrészek magukkal ránthatják. g) Ha az elektromos kéziszerszámra fel lehet szerelni a por elszívásához és összegyűjtéséhez szükséges berendezéseket, ellenőrizze, hogy azok megfelelő módon hozzá vannak kapcsolva a készülékhez és rendeltetésüknek megfelelően működnek. A porgyűjtő berendezések használata csökkenti a munka során keletkező por veszélyes hatását.

4) Az elektromos kéziszerszámok gondos kezelése és használata

a) Ne terhelje túl a berendezést. A munkájához csak az arra szolgáló elektromos kéziszerszámot használja. Egy alkalmas elektromos kéziszerszámmal a megadott teljesítménytartományon belül jobban és biztonságosabban lehet dolgozni.

b) Ne használjon olyan elektromos kéziszerszámot, amelynek a kapcsolója elromlott. Egy olyan elektromos kéziszerszám, amelyet nem lehet sem be-, sem kikapcsolni, veszélyes és meg kell javíttatni. c) Húzza ki a csatlakozó dugót a dugaszolóaljzatból és/vagy az akkumulátor-csomagot az elektromos kéziszerszámról, mielőtt az elektromos kéziszerszámon beállítási munkákat végez, tartozékokat cserél vagy a szerszámot tárolásra elteszi. Ez az elővigyázatossági intézkedés meggátolja a szerszám akaratlan üzembe helyezését. d) A használaton kívüli elektromos kéziszerszámokat olyan helyen tárolja, ahol azokhoz gyerekek nem férhetnek hozzá. Ne hagyja, hogy olyan személyek használják az elektromos kéziszerszámot, akik nem ismerik a szerszámot, vagy nem olvasták el ezt az útmutatót. Az elektromos kéziszerszámok veszélyesek, ha azokat gyakorlatlan személyek használják. e) A készüléket gondosan ápolja. Ellenőrizze, hogy a mozgó alkatrészek kifogástalanul működnek-e, nincsenek-e beszorulva, és nincsenek-e eltörve vagy megrongálódva olyan alkatrészek, amelyek hatással lehetnek az elektromos kéziszerszám működésére. A berendezés megrongálódott részeit a készülék használata előtt javíttassa meg. Sok olyan baleset történik, amelyet az elektromos kéziszerszám nem kielégítő karbantartására lehet visszavezetni. f) Tartsa tisztán és éles állapotban a vágószerszámokat. Az éles vágóélekkel rendelkező és gondosan ápolt vágószerszámok ritkábban ékelődnek be, és azokat könnyebben lehet vezetni és irányítani. g) Az elektromos kéziszerszámokat, tartozékokat, betétszerszámokat stb. csak ezen előírásoknak és az adott készüléktípusra vonatkozó kezelési utasításoknak megfelelően használja.

Vegye figyelembe a munkafeltételeket és a kivitelezendő munka sajátosságait.

Az elektromos kéziszerszám eredeti rendeltetésétől eltérő célokra való alkalmazása veszélyes helyzetekhez vezethet.

5) Szerviz-ellenőrzés

a) Az elektromos kéziszerszámot csak szakképzett személyzet, csak eredeti pótalkatrészek felhasználásával javíthatja. Ez biztosítja, hogy az elektromos kéziszerszám biztonságos szerszám maradjon.

Biztonsági előírások a fejező- és sarkaló fűrészek számára

▷ Az elektromos kéziszerszám egy német nyelvű figyelmeztető táblával kerül szállításra (ez az ábraoldalon az elektromos kéziszerszám rajzán a 2 számmal van megjelölve). Ragassza át a figyelmeztető tábla német szövegét az első üzembe helyezés előtt a készülékkel szállított megfelelő nyelvű öntapadó címkével.

A megmunkálásra kerülő munkadarabot megfelelően rögzítse. Egy befogó szerkezettel vagy satuval rögzített munkadarab biztonságosabban van rögzítve, mintha csak a kezével tartaná. Tartsa tisztán a munkahelyét. Az anyagkeverékek különösen veszélyesek. A könnyűfémek pora éghető és robbanásveszélyes. ▸ Sohase hagyja ott a szerszámot, amíg az teljesen le nem áll. A betétszerszámok kifutásuk során sérüléseket okozhatnak. ▸ Sohase használja az elektromos kéziszerszámot, ha a kábel megrongálódott. Ha a hálózati csatlakozókábel a munka során megsérül, ne érintse meg a kábelt, hanem

azonnal húzza ki a csatlakozódugót a dugaszolóaljzatból. Egy megrongálódott kábel megnöveli az áramütés veszélyét.

▸ Sohase tegye felismerhetetlenné az elektromos kéziszerszámon található figyelmeztető táblákat. ▸ Sohase álljon rá az elektromos kéziszerszámra. Ha az elektromos kéziszerszám felbillen, vagy ha önkéntelenül megérinti a fűrészlapot, súlyos sérüléseket szenvedhet. Gondoskodjon arról, hogy a védőburkolat előírás szerűen működjön és szabadon mozoghasson. Sohase rögzítse nyitott helyzetben a védőburkolatot. ▸ Sohase tegye be a kezét a fűrészelési területre, amíg az elektromos kéziszerszám működésben van. A fűrészlap megérintése sérülésveszéllyel jár. ▸ Sohase távolítsa el a levágott anyagmaradékokat, faforgácsot vagy hasonlókat a vágási tartományból, miközben az elektromos kéziszerszám még működésben van. Vezesse előbb mindig nyugalmi helyzetbe a szerszámkart és kapcsolja ki az elektromos kéziszerszámot. A fűrészlapot csak bekapcsolva vigye fel a megmunkálásra kerülő munkadarabra. Ellenkező esetben fennáll a visszarúgás veszélye, ha a fűrészlap beékelődik a munkadarabba. Csak akkor használja az elektromos kéziszerszámot, ha a munkafelületen csak a megmunkálásra kerülő munkadarab van, és az mentes minden beállítószerszámtól, fadarabtól, stb. Kisebb fadarabok vagy más tárgyak, ha érintkezésbe kerülnek a forgó fűrészlappal, nagy sebességgel nekivágódhatnak a kezelőnek. Mindig fogja be szorosan a megmunkálásra kerülő munkadarabot. Ne munkáljon meg olyan munkadarabokat, amelyek túl kicsik ahhoz, hogy be lehessen azokat fogni. Ellenkező esetben a keze és a forgó fűrészlap közötti távolság túl kicsi lesz.

A fűrészt csak olyan anyagok megmunkálására használja, amely a rendeltetésszerű használat c. szakaszban leírásra került. Ellenkező esetben a fűrészt túlterhelheti. Ha a fűrészlap beékelődik, vagy ha Ön megszakítja a munkát, kapcsolja ki a fűrészt és tartsa nyugodtan a munkadarabot, amíg a fűrészlap teljesen leáll. Sohase próbálja meg a munkadarabot eltávolítani, amíg a fűrészlap még mozgásban van, mert ellenkező esetben visszarúgás léphet fel. Határozza meg és hárítsa el a fűrészlap beékelődésének okát. Ne használjon eltompult, megrepedt, meggörbült vagy megrongálódott fűrészlapokat. Az életlen vagy hibásan beállított fogú fűrészlapok egy túl keskeny vágási résben megnövekedett súrlódáshoz, a fűrészlap beragadásához és visszarúgásokhoz vezetnek. Mindig csak a helyes méretű, a készüléknek megfelelő rögzítő (például csillag alakú vagy körkeresztmetszetű) nyílással ellátott fűrészlapokat használjon. Azok a fűrészlapok, amelyek nem illenek hozzá a fűrész rögzítő alkatrészeihez, nem futnak körben, és ahhoz vezetnek, hogy a kezelő elveszti a készülék feletti uralmat.

Erősen ötvözött gyorsacélból (HSS-acélból) készült fűrészlapokat nem szabad használni. Az ilyen fűrészlapok könnyen eltörhetnek. A fűrészlap a munka során igen erősen felforrósodik, ne érjen hozzá a fűrészlaphoz, amíg az le nem hűlt. A fűrészlap a munka során igen forró lesz. ▸ Sohase használja a szerszámot a felszakadásgátló betétlap nélkül. Ha egy betétlap megrongálódott, azt azonnal cserélje ki. Kifogástalan felszakadásgátló betétlap nélkül a fűrészlap sérüléseket okozhat. Ne irányítsa a lézersugarat más személyekre vagy állatokra, és saját maga se nézzen bele a lézersugárba. Ez az elektromos kéziszerszám az EN 60825-1 szabványban megadottaknak megfelelő 2. lézerosztályú lézersugárzást bocsát ki. Ezzel el lehet vakitani más személyeket. Ne hagyja, hogy gyerekek a lézersugárral felszerelt elektromos kéziszerszámot felügyelet nélkül használják. A gyerekek a lézerrel más személyeket elvakíthatnak. ▸ Sohase cserélje ki a készülékbe beépített lézert egy más típusú lézerre. A nem ehhez az elektromos kéziszerszámhoz illő lézer sérülésveszélyt okozhat.

Jelképes ábrák

A következő szimbólumoknak komoly jelentőségük lehet az Ön elektromos kéziszerszámának használata során. Jegyezze meg ezeket a szimbólumokat és jelentésüket. A szimbólumok helyes interpretálása segítségére lehet az elektromos kéziszerszám jobb és biztonságosabb használatában.

Jel

Magyarázat

▸ Viseljen porvédő álarcot.

Viseljen védőszemüveget.

204 | Magyar

Jel	Magyarázat
	► Viseljen fulvédöt. Ennek elmulasztása esetén a zaj hatása a hallóképesség elvesztéséhez vezehet.
	► Ne irányítsa a lézersugarat más személyekre vagy állatokra és saját maga se nézzen bele a lézersugárba. Ez az elektromos kézserszám az EN 60825-1 szabványban megadottaknak megfelelő 2. lézerosztályú lézersugárzást bocsát ki. Ezzel el lehet vakitani más személyeket.
	Ügyeljen a fürészlap méreire. A lyuk atmérőjények jatékmentesen hozzá kell illeszkednie a szerszámtengelyhez. Redukáló idomot, vagy adaptert nem szabad használni.
	► Veszélyes terület! Amennyire lehetséges, tartsa távol a kezét, az ujjai és a karját ettöl a területtöl.
	A 24 szallítási rögzítő megkönníti Önnek az elektromos kézserszám kezelését a különböző alkalmazásí helyekre való szallítás során. - A 24 szallítási biztosító teljesen befelé benyomva: Az elektromos kézserszám biztosítása (szallitási helyzet) - A 24 szallítási biztosító teljesen ki van húzva: Az elektromos kézserszám kibitzosítása (munkavégzési helyzet)
	Csak az EU-tagországok száráma: Ne dobja ki az elektromos kézserszámokat a háztartási szemétbe! A használt villamos és elektronikus berendezésekre vonatkoźó 2002/96/EK sz. Európai Irányelvnek és ennek a megfelelő országok jogharmonizációjának megfelelően a már használhatatlan elektromos kézserszámokat külön össze kell gyüjteni és a környezetvédelmi szempontból megfelelő úraj felhasználásra le kell adni.

A működés leírása

Olvassa el az összes biztonsági figyelmeztetést és előírást.

A következőkben leírt előírások betartásának elmulasztása áramütésekhez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet.

Rendeltetésszerű használat

Az elektromos kéziszerszám stacioner berendezésként fából készült munkadarabokban hosszanti és keresztirányú egyenes vágások végrehajtására szolgál. A szerszámmal -46° és +46° közötti vízszintes, valamint 0° és 45° közötti függőleges sarkalószögeket lehet kialakítani. Az elektromos kéziszerszám teljesítménye kemény- és puhafa fűrészelésére van méretezve.

Az ábrázolásra kerülő komponensek

A készülék ábrázolásra kerülő komponenseinek sorszámozása az elektromos kéziszerszámnak az ábra-oldalakon található képére vonatkozik.

1 Fogantyú 2 Lézer figyelmeztető tábla 3 Kar a szerszámkar kilazításához 4 Védőburkolat 5 Lengő védőburkolat 6 Ütközősin 7 Felszakadásgátló betétlap 8 Csavarok a felszakadásgátló betétlaphoz 9 Kengyel a fűrészasztal elforgatásához 10 Sarokillesztési szög skála (vízszintes irányban) 11 Fűrészasztal 12 Szerelőfuratok 13 Fogóvájatok 14 Csavaros szorító 15 Sarokillesztési szög skála (függőleges) 16 Csúszógörgő 17 Fűrészlap 18 Porzsák 19 Be-/kikapcsoló 20 Lézerkapcsoló (a vágási vonal jelzéséhez) 21 Forgácskivető 22 Imbuszkulcs (6 mm) 23 Szorító fogantyú tetszőleges sarkalószögek beállítására (függőleges) 24 Szállítási rögzítési segédeszközök 25 Szorítókar tetszőleges sarkalószögek beállításához (vízszintes) 26 Az ütközősin belső hatlapú csavarjai (6 mm) 27 Furatok a csavaros szorító számára 28 Tengely reteszelés 29 Elemtartó 30 Imbuscsavar a fűrészlap rögzítésére (6 mm) 31 Befogó karima 32 Belső befogókarima

33 Szárnyascsavar 34 Menetes orsó 35 Szögmérő (vízszintes) 36 Szögmérő (függőleges)

A képeken látható vagy a szövegben leírt tartozék részben nem tartoznak a standard szállítmányhoz. Tartozékprogramunkban valamennyi tartozék megtalálható.

Műszaki adatok

Fejezö és sarkaló fürész		PCM 7
Cikkszám		3 603 M01 2..
Névleges felvett teljesítény	W	1100
Névleges feszültseg	V	230
Frekvencia	Hz	50/60
Üresjárati fordulatszám	perc-1	4800
Lézertípus		650 nm, < 1 mW
Lézerosztály		2
Súly az „EPTA-Procedure 01/2003" (2003/01 EPTA-eljárás) szerint	kg	8,0
Érintésvédelmi osztály		☐/II

A munkadarab (legnagyobb/legkisebb) megengedett méreteit lásd a 210. oldalon.

Az adatok [U] = 230 V névleges feszültségre vonatkoznak. Alacsonyabb feszültségek esetén és az egyes országok számára készült különleges kivitelekben ezek az adatok változhatnak.

Kérjük, vegye figyelembe az elektromos kéziszerszám típustábláján található cikkszámot. Egyes elektromos kéziszerszámoknak több különböző kereskedelmi megnevezése is lehet.

A késziszzerszámhoz hasznáhlató fürészlapok méretei
Fürészlap átmérö	mm	190
Fürészlap magvastagság	mm	1,4-2,5
Furatátmérö	mm	30

Zaj- és vibrációs értékek

A mérési eredmények az EN 61029 szabvány alkalmazásával kerültek meghatározásra.

A készülék A-értékelésű zajszintjének tipikus értékei: hangnyomásszint 93 dB(A); hangteljesítményszint 106 dB(A). Szórás K=3 dB.

Viseljen fülvédőt!

Megfelelőségi nyilatkozat

Egyedüli felelősséggel kijelentjük, hogy a „Műszaki adatok" alatt leírt termék megfelel a következő szabványoknak, illetve irányadó dokumentumoknak: EN 61029, EN 60825-1 a 2004/108/EK, 98/37/EK (2009.12.28-ig), 2006/42/EK (2009.12.29-től kezdve) irányelveknek megfelelően.

A műszaki dokumentáció a következő helyen található:

Robert Bosch GmbH, Dept. PT/ESC, D-70745 Leinfelden-Echterdingen

▶ Kerülje el az elektromos kéziszerszám akaratlan elindítását. A hálózati csatlakozó dugó a szerelés és az elektromos kéziszerszámon végzett bármely munkasorán nem szabad csatlakoztatni a hálózathoz.

Szállítmány tartalma

Ezzel kapcsolatban lásd a Kezelési Utasítás elején a szállítmány tartalmának leírását.

Az elektromos kéziszerszám elő üzembevétele előtt ellenőrizze, hogy a készülékkel együtt az alábbiakban felsorolt valamennyi alkatrész is kiszállításra került-e:

• Fejező és sarkaló fűrész előre felszerelt fűrészlappal
• Porzsák 18
• Csavaros szorító 14
• Imbuszkulcs 22 Elemek (2x, Méret: AAA, 1,5 V)

Megjegyzés: Az elektromos kéziszerszám további használata előtt gondosan győződjön meg arról, hogy a sérült részek és a védőberendezések a sérülés ellenére tökéletesen és céljuknak megfelelően működnek-e. Ellenőrizze, hogy a mozgó részek kifogástalanul működnek-e, nem szorulnak-e be, nem sérültek-e meg. Az elektromos kéziszerszám csak akkor működik tökéletesen, ha annak minden egyes alkatrésze megfelel a rá vonatkozó előírásoknak és helyesen került felszerelésre.

A megrongálódott védőberendezéseket és alkatrészeket egy erre feljogosított, elismert szakműhelyben meg kell javíttatni vagy ki kell cseréltetni.

A szállítmány tartalmán felül szükséges szerszámok:

• Kereszthornyos csavarhúzó

Felszerelés egy munkafelületre

(lásd az „A” ábrát)

A biztonságos kezelés biztosítására az elektromos kéziszerszámot a használat előtt fel kell szerelni egy stabil, sík munkafelületre (például egy munkapadra). - Óvatosan vegye ki a fűrésszel szállított valamennyi alkatrészt a csomagból. - Távolítson el minden csomagolóanyagot az elektromos kéziszerszámról és a készülékkel szállított tartozékokról. - Megfelelő csavarkötésekkel rögzítse az elektromos kéziszerszámot a munkafelületre. Erre szolgálnak a 12 furatok.

Az elemek behelyezése

(lásd a „B” ábrát)

• Nyissa ki az 29 elemtartót. Helyezze be a megadott polaritás figyelembevételével a készülékkel szállított elemeket.
• Zárja be az elemtartót.

Por- és forgácselszívás

Az ólomtartalmú festékrétegek, egyes fafajták, ásványok és fémek pora egészségkárosító hatású lehet. A poroknak a kezelő vagy a közelben tartózkodó személyek által történő megérintése vagy belélegzése allergikus reakciókhoz és/vagy a légutak megbetegedését vonhatja maga után.

Egyes faporok, például tölgy- és bükkfaporok rákkeltő hatásúak, főleg ha a faanyag kezeléséhez más anyagok is vannak bennük (kromát, favédő vegyszerek). A készülékkel azbesztet tartalmazó anyagokat csak szakembereknek szabad megmunkálniuk.

Mindig használjon porelszívást. Gondoskodjon a munkahely jó szellőztetéséről. - Ehhez a munkához célszerű egy P2 szűrőosztályú porvédő álarcot használni.

A feldolgozásra kerülő anyagokkal kapcsolatban tartsa be az adott országban érvényes előírásokat.

A por-/forgácselszívót por, forgács vagy a munkadarabról leváló darabok eltömíthetik.

• Kapcsolja ki az elektromos kéziszerszámot és húzza ki a csatlakozó dugót a dugaszoló aljzatból.
• Várja meg, amíg a fűrészlap teljesen leáll.
• Határozza meg és hárítsa el a beékelődés okát.

Saját porelszívás

(lásd a „C” ábrát)

• Dugja rá a 18 porzsákot a 21 forgácskivetőre.

A porzsáknak a fűrészelés során soha nem szabad érintkezésbe kerülnie a berendezés MOZGÓ részeivel.

A porzsákot mindig időben ürítse ki.

Külső porelszívás

A forgácskivetőhöz az elszívás céljaira egy háztartási porszívó tömlőjét (Ø 36 mm) is csatlakoztatni lehet.

A porszívónak alkalmasnak kell lennie a megmunkálásra kerülő anyagból keletkező porelszívására.

Az egészségre különösen ártalmas, rákkeltő hatású vagy száraz porok elszívásához egy speciálisan erre a célra gyártott porszívót kell használni.

Szerszámcsere

Az elektromos kéziszerszámon végzendő bármely munka megkezdése előtt húzza ki a csatlakozó dugót a dugaszolóaljzatból. A fűrészlap felszereléséhez viseljen védőkesztyűt. A fűrészlap megérintése sérülésveszéllyel jár.

Csak olyan fűrészlapokat használjon, amelyek megengedett sebessége magasabb az elektromos kéziszerszám üresjárati sebességénél.

Csak olyan fűrészlapokat használjon, amelyek megfelelnek az ezen Kezelési Utasításban megadott adatoknak és amelyeket az EN 847-1 szabvány szerint ellenőriztek és megfelelőnek találtak.

A fűrészlap kiszerelése

• Hozza munkahelyzetbe az elektromos kéziszerszámot.
• Csavarja annyira el a készülékkel szállított 22 imbuszkulccsal a 30 belső hatlapos csavart, és ezzel egyidejűleg nyomja be a 28 tengelyreteszelést, amíg az be nem pattan a helyére. Tartsa benyomva a 28 tengelyreteszelést, és csavarja teljesen ki a 30 csavart az óramutató járásával megegyező irányba (balmenet!). Vegye le a 31 befogókarimát.
• Nyomja meg a 3 kart, és forgassa el ütközésig hátrafelé az 5 elforgatható védőburát. Tartsa az elforgatható védőburát ebben a helyzetben, és vegye ki a 17 fűrészlapot. Lassan engedje ismét lefelé az elforgatható védőburát.

A fűrészlap beszerelése

A beszerelés előtt szükség esetén tisztítsa meg valamennyi beszerelésre kerülő alkatrészt.

• Nyomja meg a szerszámkar feloldására szolgáló 3 kart, forgassa el ütközésig hátra az 5 elforgatható védőburát, és tartsa azt ebben a helyzetben. Tegye fel az új fűrészlapot a 32 befogókarimára. A fűrészlap beszerelésekor ügyeljen arra, hogy a fogak vágási iránya (a fűrészlapon a nyíl által jelzett irány) megegyezzen a védőburkolaton található nyíl által jelzett iránnyal! Lassan engedje ismét lefelé az elforgatható védőburát. Tegye fel a 31 befogókarimát és a 30 csavart. Nyomja meg a 28 tengelyreteszelést, amíg az beugrik a reteszelési helyzetbe, és húzza meg az óramutató járásával ellenkező irányban szorosra a hatlapú csavart.

Üzemeltetés

Az elektromos kéziszerszámon végzendő bármely munka megkezdése előtt húzza ki a csatlakozó dugót a dugaszolóaljzatból.

Szállítási rögzítési segédeszközök

(lásd az „E” ábrát)

A 24 szállítási rögzítő megkönnyíti Önnek az elektromos kéziszerszám kezelését a különböző alkalmazási helyekre való szállítás során.

Az elektromos kéziszerszám kibiztosítása (munkavégzési helyzet)

• Nyomja le kissé a szerszámkart a 1 fogantyúnál fogva, hogy ezzel tehermentesítse a 24 szállítási rögzítőt.
• Húzza teljesen ki a 24 szállítási rögzítőt. Lassan engedje felfelé a szerszámkart.

Az elektromos kéziszerszám biztosítása (szállítási helyzet)

A fűrészasztal reteszeléséhez zárja le a 25 szorítókat. - Nyomja meg a 3 kart, és ezzel egyidejűleg vezesse lassan lefelé az 1 fogantyúnál fogva a szerszámkart, amíg a 24 szállítási biztosító teljesen be nem nyomható.

A szerszámkar most a szállításhoz biztonságosan reteszelve van.

A munkadarab rögzítése

(lásd az „F" ábrát)

Az optimális munkahelyi biztonsághoz a megmunkálásra kerülő munkadarabot mindig be kell fogni.

Ne munkáljon meg olyan munkadarabokat, amelyek túl kicsik ahhoz, hogy be lehessen azokat fogni.

• Nyomja erőteljesen a munkadarabot a 6 ütközőhöz.
• Dugja be a készülékkel szállított 14 csavaros szorítót az erre előirányzott 27 furatok egyikébe. Lazítsa ki a 33 szárnyascsavart, és illessze hozzá a csavaros szorítót a munkadarabhoz. Húzza meg ismét feszesre a szárnyascsavart.
• A 34 menetes orsó elforgatásával fogja be szorosan a munkadarabot.

A munkadarab kilazítása

• A csavaros szorító kioldásához forgassa el az óramutató járásával ellenkező irányba a 34 menetes orsót.

A sarkalószög beállítása

A sarkalószög beállítása közben sohase érintse meg a 19 be-/kikapcsolót. Ha ennek eredményeképpen az elektromos kéziszerszám akaratlanul elindul, sérüléseket okozhat. A fűrészelés megkezdése előtt mindig zárja le a 25 szorítókart. A fűrészlap ellenkező esetben beékelődhet a megmunkálásra kerülő munkadarabba.

A vízszintes sarkalószög beállítása

(lásd a „G” ábrát)

A vízszintes sarkalószöget a 46° (a bal oldalon) és 46° (a jobb oldalon) közötti tartományban lehet beállítani.

• Nyissa ki a 25 szorítókat, ha az zárva van. Ezáltal a fűrészasztalt most szabadon lehet mozgatni.
• Forgassa el a 11 fűrészasztalt a 9 kengyelnél fogva balra vagy jobbra, amíg a 35 szögkitelő a kívánt sarkalószöget felzi. Zárja le ismét a 25 szorító kart.

A gyakrabban használt sarkalószögek gyors és precíz beállítására a 11 fűrészasztal a következő standard szögeknél magától beugrik a hárompontosan megfelelő helyzetbe: -45° / -30° / -22,5° / -15° / 0° / 15° / 22,5° / 30° / 45°

A függőleges sarkalószög beállítása

(lásd a „H” ábrát)

A függőleges sarkalószöget a 0° és 45° közötti tartományban lehet beállítani.

• Oldja ki a 23 rögzítő fogantyút.
• Forgassa el a szerszámkart a 1 fogantyúnál fogva, amíg a 36 szögmérő a kívánt sarkalószöget mutatja. Tartsa fogva ebben a helyzetben a szerszámkart és húzza meg ismét szorosra a 23 rögzítőfogantyút.

A 0° és 45° standard szögek gyors és precíz beállításához a házon ütközők vannak kialakítva.

• Oldja ki a 23 rögzítő fogantyút.
• Forgassa el a 1 fogantyúnál fogva a szerszámkart ütközésig jobbra (0°) vagy ütközésig balra (45°) .
• Húzza meg ismét szorosra a 23 rögzítő fogantyút.

Üzembe helyezés

Bekapcsolás

• Az üzembe helyezéshez nyomja be és tartsa benyomva a 19 be-/kikapcsolót.

Megjegyzés: A 19 be-/kikapcsolót biztonsági megfontolásokból nem lehet tartós üzemhez bekapcsolt állapotban reteszelni, hanem az üzemeltetés közben végig benyomva kell tartani.

A szerszámkart csak a 3 kar megnyomásával lehet lefelé vezetni.

A fűrészeléshez ezért a be-/kikapcsoló meghúzásán kívül be kell nyomni a 3 kart is. (Lásd az „1” ábrát)

Kikapcsolás

• A kikapcsoláshoz engedje el a 19 be-/kikapcsolót.

Munkavégzési tanácsok

Általános fűrészelési tájékoztató

Bármely vágás megkezdése előtt először gondoskodjon arról, hogy a fűrészlap sohase érhessen hozzá az ütközősinhez, a csavaros szorítóhoz vagy a berendezés egyéb alkatrészeihez. Távolítsa el az előzőleg esetleg felszerelt kisegítő ütközőket, vagy állítsa be megfelelően azokat.

Óvja meg a fűrészlapot a ütésektől és ütésektől. Ne tegye ki a fűrészlapot oldalirányú nyomás hatásának.

Ne munkáljon meg deformálódott munkadarabokat. Csak olyan munkadarabokat munkáljon meg, amelyeknek van egy olyan egyenes élük, amelyre fel lehet fektetni az ütközősínt.

A hosszú munkadarabok szabad végét alá kell támasztani.

A vágási vonal bejelölése

(lásd a „J” ábrát)

Egy lézersugár pontosan jelzi a fűrészlap vágási vonalát. Így a munkadarab helyzetét a fűrészeléshez pontosan beállíthatja, anélkül, hogy ehhez ki kellene nyitnia a lengő védőburát.

• Ehhez kapcsolja be a 20 kapcsolóval a lézersugarat.
• A munkadarabon a jelölést a lézervonal jobb széle mentén kell beállítani.

Kezelés

(lásd a „K” ábrát)

Tartsa távol a kezét, az ujjait és a karját a forgó fűrészlaptól.

Ne keresztezze karjait a szerszámkar előtt.

Megengedett munkadarab méretek:

Maximális munkadarab méretek:

Sarkalószög		Magasság x Szelesseg
vízsintesen	függölegesen
0°	0°	50 x 110 mm
45°	0°	37 x 110 mm
0°	45°	50 x 76 mm
45°	45°	37 x 76 mm

Minimális munkadarab méretek:

(= minden olyan munkadarab, amelyet a berendezéssel szállított 14 csavaros szorítóval a fűrészlaptól balra vagy jobbra rögzíteni lehet): 100 × 40 mm (hosszúság x szélesség)

Rövidítő fűrészelés

• A méreteinek megfelelően szorosan fogja be a megmunkálásra kerülő munkadarabot.
• Állítsa be a kívánt (függőleges és/vagy vízszintes) sarkalószöget.
• Kapcsolja be az elektromos kéziszerszámot.
• Nyomja meg a 3 kart, és az 1 fogantyúnál fogva vezesse lassan lefelé a szerszámkart.
• Tolja keresztül egyenletes előtolással a fűrészfejet a munkadarabon.
• Kapcsolja ki az elektromos kéziszerszámot, és várjon, amíg a fűrészlap teljesen leáll.
• Lassan vezesse felfelé a szerszámkart.

A felszakadásgátló betétlap kicserélése

A piros 7 felszakadásgátló betétlap az elektromos kéziszerszám hosszabb használata során elkophat.

Ha egy betétlap megrongálódott, azt azonnal cserélje ki.

• Hozza munkahelyzetbe az elektromos kéziszerszámot.
• Csavarja ki egy keresztornyos csavarhúzóval a 8 csavarokat, és vegye ki a régi felszakadásgátló betétlapot. Tegye be az új felszakadásgátló betétlapot, és ismét csavarja be valamennyi 8 csavart.

Profilécek megmunkálása

Profiléceket két különböző módon lehet megmunkálni:

• az ütközéshez állított padlólécek esetén
• laposan a fűrészasztalra fektetve

A beállított sarkalószöget először mindig próbálja ki egy hulladékdarabon.

Szállítás

• Hozza szállítási helyzetbe az elektromos kéziszerszámot.
• A felemeléshez vagy szállításhoz csak a 11 fűrészasztal oldalsó részén található 13 fogóvájatoknál fogva nyúljon a berendezéshez. Az elektromos kéziszerszám szállításához kizárólag a szállítószerkezeteket, és sohasem a védőberendezéseket használja.

Karbantartás és szerviz

Karbantartás és tisztítás

Az elektromos kéziszerszámon végzendő bármely munka megkezdése előtt húzza ki a csatlakozó dugót a dugaszolóaljzatból.

Ha az elektromos kéziszerszám a gondos gyártási és ellenőrzési eljárás ellenére egyszer mégis meghibásodna, akkor a javítással csak Bosch elektromos kéziszerszám-műhely ügyfélszolgálatát szabad megbízni.

Ha kérdései vannak, vagy pótalkatrészeket akar megrendelni, okvetlenül adja meg az elektromos kéziszerszám típustábláján található 10-jegyű cikkszámot.

Tisztítás

Tartsa mindig tisztán az elektromos kéziszerszámot és annak szellőzőnyílásait, hogy jól és biztonságosan dolgozhasson.

A fűrészlap lengő védőburkolatának szabadon kell mozognia és automatikusan kell záródnia. Ezért az elforgatható védőburkolat körüli területet mindig tisztán kell tartani.

Minden egyes munkamenet után távolítsa el sűrített levegővel való kifúvással, vagy egy ecsettel a port és a forgácsot.

Rendszeresen tisztítsa meg a 16 csúszógyűrűt.

Tartozékok

Fűrészlapok fa- és lemezanyagok, falapok és lécek fűrészeléséhez

Fűrészlap 190 x 30 mm, 40 fog. 2609 256 821

Fűrészlap 190 x 30 mm, 12 fog. 2609 256 868

Fűrészlap 190 x 30 mm, 24 fog. 2608 640 615

Fűrészlap 190 x 30 mm, 60 fog. 2608 641 188

Vevőszolgálat és tanácsadás

A vevőszolgálat a termék javításával és karbantartásával, valamint a pótalkatrészekkel kapcsolatos kérdésekre szívesen válaszol. A pótalkatrészekkel kapcsolatos robbantott ábrák és egyéb információ a következő címen találhatók: www.bosch-pt.com

A Bosch Vevőtanácsadó Csoport szívesen segít Önnek, ha a termékek és tartozékok vásárlásával, alkalmazásával és beállításával kapcsolatos kérdései vannak.

Magyar

Robert Bosch Kft

1103 Budapest

Gyömrői út 120

Tel.: [phone]

Fax: [phone]

Eltávolítás

Az elektromos kéziszerszámokat, a tartozékokat és a csomagolást a környezetvédelmi szempontoknak megfelelően kell újrahasználatra előkészíteni.

A készülék műanyag alkatrészeit megfelelő jelölésekkel láttuk el, így azokat az egyes anyagfajták szerint osztályozva lehet a gyűjtőpontokban felvenni.

Csak az EU-tagországok számára:

Ne dobja ki az elektromos kéziszerszámokat a háztartási szemétbe!

A használt villamos és elektronikus berendezésekre vonatkozó 2002/96/EK sz. Európai

Irányelvnek és ennek a megfelelő országok jog-harmonizációjának megfelelően a már használhatatlan elektromos kéziszerszámokat külön össze kell gyűjteni és a környezetvédelmi szempontból megfelelő újrahasznosításra le kell adni.

A változtatások joga fenntartva.

Biztonsági figyelmeztetések

Általános biztonsági figyelmeztetések az elektromos kéziszerszámokhoz

FIGYELEM

Olvassa el az összes biztonsági figyelmeztetést és utasítást.

A figyelmeztetések és utasítások be nem tartása áramütéshez, tűzhöz és/vagy súlyos sérüléshez vezethet.

Őrizze meg ezeket az utasításokat és figyelmeztetéseket a jövőbeni használatra.

A jelen utasításokban használt „elektromos kéziszerszám” kifejezés vonatkozik a hálózatról működő (vezetékes) és az akkumulátoros (vezeték nélküli) elektromos kéziszerszámokra is.

1) A munkahely előkészítése

a) Tartsa a munkahelyet tisztán és jól megvilágítva. A rendetlen vagy megvilágítatlan munkahelyek balesetekhez vezethetnek. b) Ne használja ezt az elektromos szerszámot robbanásveszélyes környezetben, ahol éghető folyadékok, gyúlékony gázok vagy porok vannak jelen. Az elektromos szerszámok szikrát bocsátanak ki, ami tüzet vagy robbanást okozhat. c) Az elektromos szerszám használata közben tartsa távol a gyerekeket és a kívülálló személyeket. Ha elterelődik a figyelme, elveszítheti az uralmat a szerszám felett.
