PCM 7 - REV 3-2009 - Pokosová pila BOSCH - Bezplatný návod k obsluze

Značka	BOSCH
Model	PCM 7
Kategorie	Pokosová pila
Jmenovitý příkon	1100 W
Jmenovité napětí	230 V
Frekvence	50/60 Hz
Otáčky naprázdno	4800 ot/min
Hmotnost (podle EPTA 01/2003)	8,0 kg
Třída ochrany	II (dvojitá izolace)
Průměr pilového kotouče	190 mm
Tloušťka kotouče	1,4 – 2,5 mm
Průměr otvoru	30 mm
Rozsah horizontálního pokosu	-46° až +46°
Rozsah vertikálního pokosu	0° až 45°
Typ laseru	650 nm, < 1 mW, třída 2
Hladina akustického tlaku	93 dB(A)
Hladina akustického výkonu	106 dB(A)
Odsávací systém	Integrovaný pytel na prach, přípojka pro externí vysavač (Ø 36 mm)
Svěrka	Šroubová svěrka, nastavitelná vlevo nebo vpravo
Bezpečnostní zařízení	Kyvný ochranný kryt, nouzové zastavení
Dodávané příslušenství	Pytel na prach, svěrka, imbusový klíč 6 mm, baterie AAA (2x)
Maximální rozměry obrobku (0°/0°)	50 x 110 mm (výška x šířka)
Minimální rozměry obrobku	100 x 40 mm (délka x šířka)
Údržba	Pravidelně čistěte ochranný kryt a kluzný váleček; v případě opotřebení vyměňte podpěrnou desku

Často kladené otázky - PCM 7 - REV 3-2009 BOSCH

Jak vyměnit pilový kotouč na Bosch PCM 7?

Odpojte nářadí. Pomocí dodaného imbusového klíče (6 mm) povolte vnitřní šestihranný šroub (30) otáčením ve směru hodinových ručiček (levý závit). Stiskněte blokování vřetena (28). Sejměte upínací přírubu (31) a kotouč. Při montáži nasaďte nový kotouč (směr řezu podle šipky na krytu) a poté utáhněte šroub proti směru hodinových ručiček. Používejte ochranné rukavice.

Jak nastavit horizontální pokos?

Otevřete upínací páku (25). Otáčejte řezacím stolem (11) pomocí třmenu (9) na požadovaný úhel (stupnice 10). Zavřete páku. K dispozici jsou předdefinované západky: -45°, -30°, -22,5°, -15°, 0°, 15°, 22,5°, 30°, 45°.

Jak nastavit vertikální pokos?

Povolte upínací knoflík (23). Nakloňte rameno nástroje (páčka 1) na požadovaný úhel (stupnice 15). Dotáhněte knoflík. K dispozici jsou koncové dorazy v 0° a 45°.

Jak používat značkovací laser?

Stiskněte vypínač laseru (20) pro zapnutí paprsku. Pravý okraj laserové čáry označuje linii řezu. Nikdy nesměřujte laser na osoby nebo zvířata. Laser třídy 2.

Jaký je kompatibilní průměr kotouče?

Průměr kotouče musí být 190 mm s otvorem 30 mm a tloušťkou mezi 1,4 a 2,5 mm. Používejte pouze kotouče odpovídající normě EN 847-1. Vyhněte se kotoučům z HSS oceli.

Jak bezpečně přepravovat pilu?

Uveďte pilu do přepravní polohy: sklopte rameno nástroje a zatlačte přepravní ochranné zařízení (24) zcela dovnitř. Ke zvednutí použijte zapuštěné rukojeti (13). Nikdy nepřepravujte nářadí za ochranná zařízení.

Jak čistit a udržovat pilu?

Před údržbou odpojte nářadí. Pravidelně čistěte větrací otvory, kyvný ochranný kryt (4) a kluzný váleček (16) stlačeným vzduchem nebo štětcem. Pokud je podpěrná deska (7) opotřebená, vyměňte ji odšroubováním šroubů (8).

Jaké příslušenství je k dispozici pro PCM 7?

Jsou nabízeny pilové kotouče o průměru 190 mm s různým počtem zubů (12, 24, 40, 60). Reference: 2609256821 (40 zubů), 2609256868 (12 zubů), 2608640615 (24 zubů), 2608641188 (60 zubů). Svěrka a pytel na prach jsou součástí dodávky.

Jak účinně odsávat prach?

Použijte dodaný pytel na prach (18) nasazený na výhoz třísek (21). Pro externí odsávání připojte vysavač s hadicí Ø 36 mm. Pravidelně pytel vysypávejte. Na škodlivý prach použijte speciální vysavač a noste masku P2.

Co dělat, když se kotouč při řezání zasekne?

Okamžitě uvolněte vypínač Zap/Vyp (19). Počkejte na úplné zastavení kotouče. Odpojte zástrčku. Opatrně vyjměte obrobek. Zkontrolujte stav kotouče a vyrovnání. Nikdy se nepokoušejte násilím vyjmout obrobek, dokud se kotouč otáčí.

NÁVOD K OBSLUZE PCM 7 - REV 3-2009 BOSCH

(viz obrázek C)

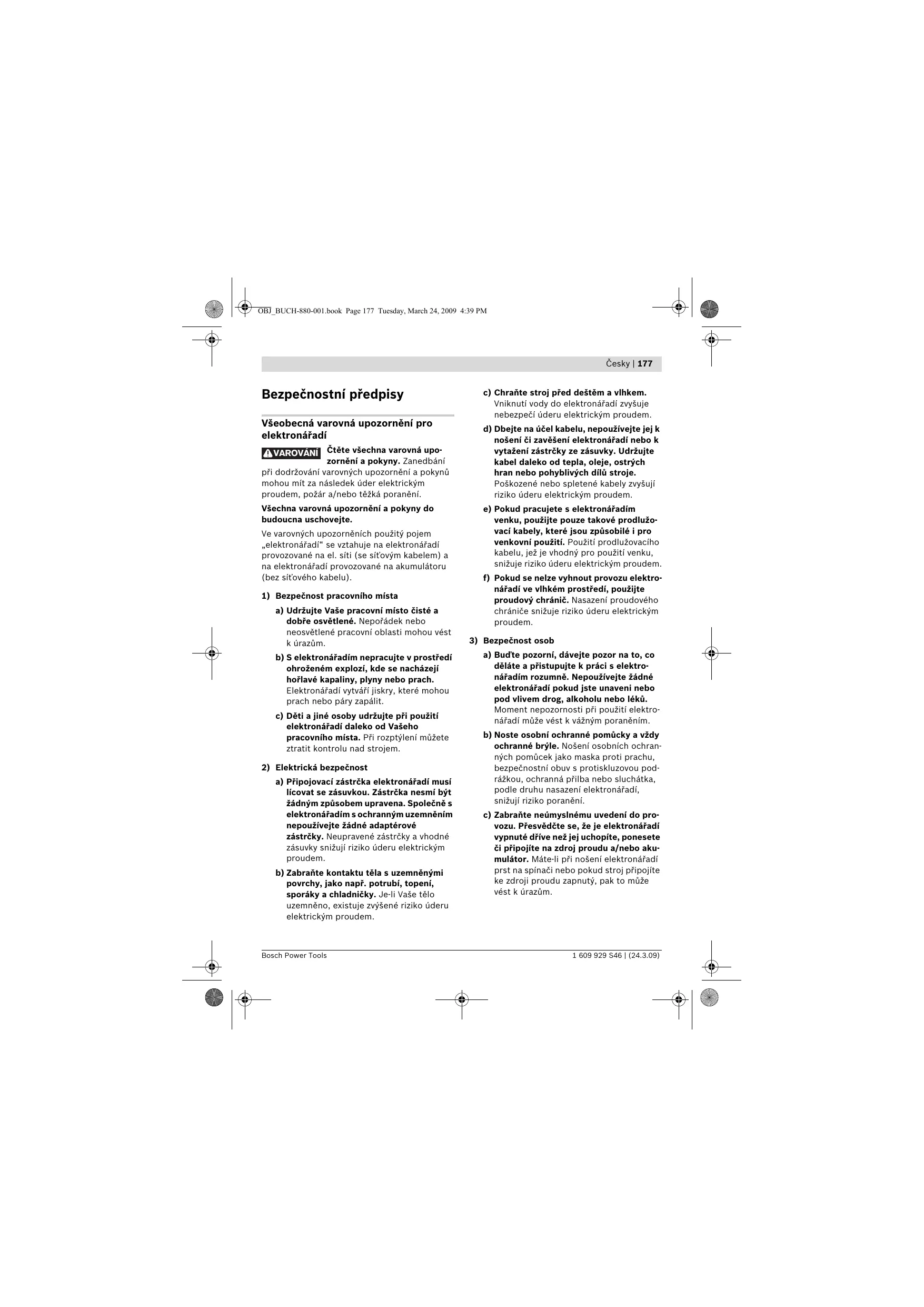

Bezpečnostní předpisy

Všeobecná varovná upozornění pro elektronářadí

VAROVÁNÍ

Čtěte všechna varovná upozornění a pokyny. Zanedbání

při dodržování varovných upozornění a pokynů mohou mít za následek úder elektrickým proudem, požár a/nebo těžká poranění.

Všechna varovná upozornění a pokyny si uschovejte pro budoucnost.

Ve varovných upozorněních použitý pojem „elektronářadí“ se vztahuje na elektronářadí provozované na el. síti (se síťovým kabelem) a na elektronářadí provozované na akumulátoru (bez síťového kabelu).

1) Bezpečnost pracovního místa

a) Udržujte Vaše pracovní místo čisté a dobře osvětlené. Nepořádek nebo neosvětlené pracovní oblasti mohou vést k úrazům. b) S elektronářadím nepracujte v prostředí ohroženém explozí, kde se nacházejí hořlavé kapaliny, plyny nebo prach. Elektronářadí vytváří jiskry, které mohou prach nebo páry zapálit. c) Děti a jiné osoby udržujte při použití elektronářadí daleko od Vašeho pracovního místa. Při rozptýlení můžete ztratit kontrolu nad strojem.

2) Elektrická bezpečnost

a) Připojovací zástrčka elektronářadí musí lícovat se zásuvkou. Zástrčka nesmí být žádným způsobem upravena. Společně s elektronářadím s ochranným uzemněním nepoužívejte žádné adaptérové zástrčky. Neupravené zástrčky a vhodné zásuvky snižují riziko úderu elektrickým proudem. b) Zabraňte kontaktu těla s uzemněnými povrchy, jako např. potrubí, topení, sporáky a chladničky. Je-li Vaše tělo uzemněno, existuje zvýšené riziko úderu elektrickým proudem.

c) Chraňte stroj před deštěm a vlhkem. Vniknutí vody do elektronářadí zvyšuje nebezpečí úderu elektrickým proudem. d) Dbejte na účel kabelu, nepoužívejte jej k nošení či zavěšení elektronářadí nebo k vytažení zástrčky ze zásuvky. Udržujte kabel daleko od tepla, oleje, ostrých hran nebo pohyblivých dílů stroje. Poškozené nebo spletené kabely zvyšují riziko úderu elektrickým proudem. e) Pokud pracujete s elektronářadím venku, použijte pouze takové prodlužovací kabely, které jsou způsobilé i pro venkovní použití. Použití prodlužovacího kabelu, jež je vhodné pro použití venku, snižuje riziko úderu elektrickým proudem. f) Pokud se nelze vyhnout provozu elektronářadí ve vlhkém prostředí, použijte proudový chránič. Nasazení proudového chrániče snižuje riziko úderu elektrickým proudem.

3) Bezpečnost osob

a) Buďte pozorní, dávejte pozor na to, co děláte, a přistupujte k práci s elektronářadím rozumně. Nepoužívejte žádné elektronářadí, pokud jste unaveni nebo pod vlivem drog, alkoholu nebo léků. Moment nepozornosti při použití elektronářadí může vést k vážným poraněním. b) Noste osobní ochranné pomůcky a vždy ochranné brýle. Nošení osobních ochranných pomůcek jako maska proti prachu, bezpečnostní obuv s protiskluzovou podrážkou, ochranná přilba nebo sluchátka, podle druhu nasazení elektronářadí, snižují riziko poranění. c) Zabraňte neúmyslnému uvedení do provozu. Přesvědčte se, že je elektronářadí vypnuté dříve, než jej uchopíte, ponesete nebo připojíte ke zdroji proudu a/nebo akumulátoru. Máte-li při nošení elektronářadí prst na spínači nebo pokud stroj připojíte ke zdroji proudu zapnutý, pak to může vést k úrazům.

178 | Česky

d) Než elektronářadí zapnete, odstraňte seřizovací nástroje nebo šroubováky. Nástroj nebo klíč, který se nachází v otáčivém dílu stroje, může vést k poranění. e) Vyvarujte se abnormálního držení těla. Zajistěte si bezpečný postoj a udržujte vždy rovnováhu. Tím můžete elektronářadí v neočekávaných situacích lépe kontrolovat. f) Noste vhodný oděv. Nenoste žádný volný oděv nebo šperky. Vlasy, oděv a rukavice udržujte daleko od pohybujících se dílů. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohybujícími se díly. g) Lze-li namontovat odsávací či zachycující přípravky, přesvědčte se, že jsou připojeny a správně použity. Použití odsávání prachu může snížit ohrožení prachem.

4) Svédomité zacházení a používání elektronářadí

a) Stroj nepřetěžujte. Pro svou práci použijte k tomu určené elektronářadí. S vhodným elektronářadím budete pracovat v udané oblasti výkonu lépe a bezpečněji. b) Nepoužívejte žádné elektronářadí, jehož spínač je vadný. Elektronářadí, které nelze zapnout a vypnout, je nebezpečné a musí se opravit. c) Než provedete seřízení stroje, výměnu dílů příslušenství nebo stroj odložíte, vytáhněte zástrčku ze zásuvky a/nebo odstraňte akumulátor. Toto preventivní opatření zabrání neúmyslnému zapnutí elektronářadí. d) Uchovávejte nepoužívané elektronářadí mimo dosah dětí. Nenechte stroj používat osobám, které se strojem nejsou seznámeny nebo nečetly tyto pokyny. Elektronářadí je nebezpečné, je-li používáno nezkušenými osobami.

e) Pečujte o elektronářadí svědomitě. Zkontrolujte, zda pohyblivé díly stroje bezvadně fungují a nevzpřičují se, zda díly nejsou zlomené nebo poškozené tak, že je omezena funkce elektronářadí. Poškozené díly nechte před nasazením stroje opravit. Mnoho úrazů má příčinu ve špatně udržovaném elektronářadí. f) Řezné nástroje udržujte ostré a čisté. Pečlivě ošetřované řezné nástroje s ostrými řeznými hranami se méně vzpřičují a dají se lépe vést. g) Používejte elektronářadí, příslušenství, nasazovací nástroje apod. podle těchto pokynů. Respektujte přitom pracovní podmínky a prováděnou činnost. Použití elektronářadí pro jiné než určující použití může vést k nebezpečným situacím.

5) Servis

a) Nechte své elektronářadí opravit pouze kvalifikovaným odborným personálem a pouze s originálními náhradními díly. Tím bude zajištěno, že bezpečnost stroje zůstane zachována.

Bezpečnostní upozornění pro pokosové a pokosové pily

Elektronářadí se dodává s varovným štítkem v němčině (v zobrazení elektronářadí na grafické straně označeny číslem 2). Před prvním uvedením do provozu přelepte tento německý varovný štítek dodávanou samolepkou ve Vašem národním jazyce.

Zajistěte obrobek. Obrobek pevně uchycený upínacím přípravkem nebo svěrákem je držen bezpečněji než Vaší rukou. Udržujte své pracovní místo čisté. Směsi materiálů jsou obzvláště škodlivé. Prach lehkých kovů může hořet nebo explodovat.

Nikdy neopouštějte nástroj dříve, než se zcela dostane do stavu klidu. Dobíhající nasazovací nástroje mohou způsobit zranění. Nepoužívejte elektronářadí s poškozeným kabelem. Pokud se kabel během práce poškodí, pak se jej nedotýkejte a vytáhněte síťovou zástrčku. Poškozený kabel zvyšuje riziko elektrického úderu. Nikdy nezpůsobte výstražné štítky na elektronářadí nepoznatelné. Nikdy na elektronářadí nestoupejte. Může dojít k vážným poraněním, pokud se elektronářadí převrhne nebo pokud se nedopatřením dostanete do kontaktu s pilovým kotoučem. Zajistěte, aby ochranný kryt náležitě fungoval a mohl se volně pohybovat. Nikdy nefixujte ochranný kryt v otevřeném stavu. Zatímco elektronářadí běží, nedostávejte se svýma rukama do oblasti řezání. Při kontaktu s pilovým kotoučem existuje nebezpečí poranění. Zatímco elektronářadí běží, nikdy neodstraňujte zbytky pořezání, dřevěné třísky aj. z místa řezu. Uveďte nejprve rameno nářadí do klidové polohy a elektronářadí vypněte.

Veďte pilový kotouč proti obrobku pouze v zapnutém stavu. Jinak existuje nebezpečí zpětného rázu, když se pilový kotouč v obrobku zasekne. Elektronářadí použijte jen tehdy, je-li pracovní plocha až k opracovávanému obrobku prostá od všech seřizovacích nástrojů, dřevěných třísek atd. Malé kousky dřeva nebo jiné předměty, které se dostanou do kontaktu s rotujícím pilovým kotoučem, mohou vysokou rychlostí zasáhnout obsluhu. Opracovaný obrobek vždy pevně upněte. Neopracovávejte žádné obrobky, které jsou pro pevné upnutí příliš malé. Odstup Vaší ruky vůči rotujícímu pilovému kotouči je jinak příliš malý. Používejte pilu jen pro materiály, jež jsou uvedeny v určujícím použití. Jinak může být pila přetížena.

Pokud se pilový kotouč sevře nebo přerušíte práci, pilu vypněte a podržte obrobek v klidu, než se pilový kotouč dostane do klidového stavu. Nikdy se nepokoušejte odstraňovat obrobek, dokud se pilový kotouč pohybuje, jinak může následovat zpětný ráz. Zjistěte a odstraňte příčinu sevření pilového kotouče. Nepoužívejte žádné tupé, popraskané, zprohýbané nebo poškozené pilové kotouče. Pilové kotouče s tupými nebo špatně uspořádanými zuby způsobují díky úzké řezané mezeře zvýšené tření, svírání pilového kotouče a zpětný ráz. Vždy používejte pilové kotouče ve správné velikosti a s licujícím upínacím otvorem (např. tvaru hvězdy nebo kruhový). Pilové kotouče, jež nelícují s montážními díly pily, neběží kruhově a vedou ke ztrátě kontroly. Nepoužívejte žádné pilové kotouče z vysokolegované rychlořezné oceli (ocel HSS). Takové pilové kotouče mohou lehce prasknout. Nikdy se po práci nedotýkejte pilového kotouče dříve, než se ochladí. Pilový kotouč je při práci velmi horký. Nikdy nepoužívejte nářadí bez vkládací desky. Vadnou vkládací desku vyměňte. Bez bezvadné vkládací desky se můžete poranit o pilový kotouč. Nemiřte paprskem laseru na osoby nebo zvířata a ani vy sami se do laserového paprsku nedívejte. Toto elektronářadí vytváří laserové záření třídy laseru 2 podle EN 60825-1. Tím můžete osoby oslnit. Nenechávejte elektronářadí s laserem používat děti bez dozoru. Mohou oslnit jiné osoby.

Nezaměňujte zabudovaný laser za laser jiného typu. Laser, jež není pro toto elektronářadí vhodné, může vyvolat nebezpečí pro osoby.

180 | Česky

Symboly

Následující symboly mohou mít význam při používání Vašeho elektronářadí. Zapamatujte si prosím symboly a jejich význam. Správný výklad symbolů Vám pomáhá elektronářadí lépe a bezpečněji používat.

Symbol Význam

Noste ochrannou masku proti prachu.

Nemiřte paprskem laseru na osoby nebo zvířata a ani Vy sami se do laserového paprsku nedívejte. Toto elektronářadí vytváří laserové záření třídy laseru 2 podle EN 60825-1. Tím můžete osoby oslnit.

Dbejte rozměrů pilového kotouče. Průměr otvoru musí bez vůle lícovat na nástrojové vřeteno. Nepoužívejte žádné redukce nebo adaptéry.

Nebezpečná oblast! Mějte ruce, prsty nebo paže co možná nejdále od této oblasti.

Přepravní zajištění 24 Vám umožňuje lehkou manipulaci s elektronářadím při přípravě na různá místa nasazení.

• Přepravní zajištění 24 zcela zatlačené dovnitř: Zajištěné elektronářadí (přepravní poloha)
• Přepravní zajištění 24 zcela vytažené ven: Odjištěné elektronářadí (pracovní poloha)

Pouze pro země EU:

Nevyhazujte elektronářadí do domovního odpadu! Podle evropské směrnice 2002/96/ES o starých elektrických a elektronických zařízeních a jejím prosazení v národních zákonech musí být neupotřebitelné elektronářadí rozebrané shromážděno a dodáno k opětovnému zhodnocení nepoškozujícímu životní prostředí.

Funkční popis

Čtěte všechna varovná upozornění a pokyny. Zanedbání při dodržování varovných upozornění a pokynů mohou mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění.

Určující použití

Elektronářadí je určeno jako stacionární stroj k provádění podélných a příčných řezů do dřeva s přímým průběhem řezu. Přitom jsou možné vodorovné pokosové úhly od -46° do +46° a též svislé úhly sklonu od 0° do 45°.

Výkon elektronářadí je dimenzován na řezání tvrdého a měkkého dřeva.

Zobrazené komponenty

Číslování zobrazených komponentů se vztahuje na vyobrazení elektronářadí na obrázkových stranách.

1 Rukojeť 2 Varovný štítek laseru 3 Páčka pro uvolnění nástrojového ramene 4 Ochranný kryt 5 Kyvný ochranný kryt 6 Dorazová lišta 7 Vkládací deska 8 Šrouby vkládací desky 9 Třmen pro otáčení stolu pily 10 Stupnice pokosového úhlu (horizontální) 11 Stůl pily 12 Montážní otvory 13 Prohlubně pro uchopení 14 Šroubová svěrka 15 Stupnice pro úhel sklonu (vertikální) 16 Vodící váleček 17 Pilový kotouč 18 Prachový sáček 19 Spínač 20 Spínač laseru (vyznačení čáry řezu) 21 Výfuk třísek 22 Klíč na vnitřní šestihrany (6 mm) 23 Upínací páčka pro libovolné úhly sklonu (vertikální)

24 Přepravní zajištění 25 Upínací páčka pro libovolné pokosové úhly (horizontální) 26 Šrouby s vnitřním šestihranem (6 mm) dorazové lišty 27 Otvory pro svěrku 28 Aretace vřetene 29 Přihrádka pro baterie 30 Šroub s vnitřním šestihranem (6 mm) pro upevnění pilového kotouče 31 Upínací příruba 32 Vnitřní upínací příruba 33 Křídlový šroub 34 Závitová tyč 35 Ukazatel úhlu (horizontální) 36 Ukazatel úhlu (vertikální) Zobrazené nebo popsané příslušenství nepatří standardnímu obsahu dodávky. Kompletní příslušenství naleznete v našem programu příslušenství.

Technická data

Kapovaci aPokosová pila		PCM 7
Objdnací Čísló		3 603 M01 2..
Jmenovitý príkon	W	1100
Jmenovité napětí	V	230
Frekvence	Hz	50/60
Otáčky naprázdno	min-1	4800
Typ laseru		650 nm, < 1 mW
Třída laseru		2
Hmotnost podleEPTA-Procedure01/2003	kg	8,0
Třída ochrany		☐/II
Prípustné Rozměry obrobku (maximální/minímální) viz strana 186.Ídaje platí pro jmenovité napětí [U] 230 V. Při nižsíchnapětích a provedení spefických pro Jednotlivé zěměse tyto Údaje mohou lišit.	Dbeje prosím objednacího Čísla na typovém štítkuVášeho elektrónářadi. Obchodní označěnéj Jednotlivychelektronářadi se mohou měnit.

Prüměr pilového kotouče	mm	190
Základní tloušťka kotouče	mm	1,4–2,5
Prüměr otvoru	mm	30

Informace o hluku a vibracích

Naměřené hodnoty zjištěny podle EN 61029.

Hodnocená hladina hluku stroje činí typicky: hladina akustického tlaku 93 dB(A); hladina akustického výkonu 106 dB(A). Nepřesnost K=3 dB.

Noste chránice sluchu!

Prohlášení o shodě CE

Prohlašujeme v plné naší zodpovědnosti, že výrobek popsaný v odstavci „Technická data“ je v souladu s následujícími normami nebo normativními dokumenty: EN 61029, EN 60825-1 podle ustanovení směrnic 2004/108/ES, 98/37/ES (do 28.12.2009), 2006/42/ES (od 29.12.2009).

Technická dokumentace u: Robert Bosch GmbH, Dept. PT/ESC, D-70745 Leinfelden-Echterdingen

Dr. Egbert Schneider

Zabraňte neúmyslnému nastartování elektronářadí. Během montáže a při všech pracích na elektronářadí nesmí být síťová zástrčka připojena ke zdroji proudu.

Obsah dodávky

Všimněte si k tomu zobrazení obsahu dodávky na začátku návodu k obsluze.

Před prvním uvedením elektronářadí do provozu zkontrolujte, zda jsou dodány všechny níže uvedené díly:

• Kapovací pokosová pila s namontovaným pilovým kotoučem
• Prachový sáček 18
• Šroubová svěrka 14, klíč na vnitřní šestihrany 22
• Baterie (2x, velikost AAA, 1,5 V)

Upozornění: Zkontrolujte elektronářadí na případné poškození.

Před dalším použitím elektronářadí musíte ochranné přípravky nebo lehce poškozené díly pečlivě prověřit na jejich bezvadnou a určenou funkci. Zkontrolujte, zda pohyblivé díly bezvadně fungují a nesvírají se, a zda nejsou díly poškozené. Veškeré díly musí být správně namontovány a musí splňovat všechny podmínky, aby byl zaručen bezvadný provoz. Poškozené ochranné přípravky a díly musíte nechat opravit nebo vyměnit v oprávněném servisu.

Návod k obsahu dodávky potřebné nástroje:

Křížový šroubovák

Česky | 183

Montáž na pracovní plochu

(viz obr. A)

Pro zajištění bezpečné manipulace musíte elektronářadí před použitím namontovat na rovnou a stabilní pracovní plochu (např. pracovní stůl). Vyjměte všechny dodané díly opatrně z jejich obalu. - Odstraňte veškerý balicí materiál z elektronářadí a z dodaného příslušenství. Upevněte elektronářadí pomocí vhodného šroubového spoje na pracovní plochu. K tomu slouží otvory 12.

Vložení baterií

(viz obr. B)

• Otevřete přihrádku pro baterie 29. Vložte dodané baterie podle vyznačené polarity.
• Přihrádku pro baterie uzavřete.

Odsávání prachu/třísek

Prach materiálů, jako jsou olovo obsahující nátěry, některé druhy dřeva, minerálů a kovů, může být zdraví škodlivý. Kontakt s prachem nebo vdechnutí mohou vyvolat alergické reakce a/nebo onemocnění dýchacích cest obsluhy nebo v blízkosti se nacházejících osob. Určitý prach, jako dubový nebo bukový prach, je pokládán za karcinogenní, zvláště ve spojení s přidavnými látkami pro ošetření dřeva (chromát, ochranné prostředky na dřevo). Materiál obsahující azbest smějí opracovávat pouze specialisté.

Vždy používejte odsávání prachu. - Pečujte o dobré větrání pracovního prostoru. - Je doporučeno nosit ochrannou dýchací masku s třídou filtru P2.

Dbejte ve Vaší zemi platných předpisů pro opracovávané materiály.

Odsávání prachu/třísek se může prachem, třískami nebo úlomky obrobku zablokovat.

• Elektronářadí vypněte a vytáhněte síťovou zástrčku ze zásuvky.
• Počkejte, až se pilový kotouč úplně zastaví. Zjistěte příčinu zablokování a odstraňte ji.

Vlastní odsávání

(viz obr. C)

• Nasuňte prachový sáček 18 na výfuk třísek 21.

Prachový sáček nesmí nikdy během řezání přijít do styku s pohyblivými díly stroje.

Prachový sáček včas vyprazdňujte.

Externí odsávání

K odsávání můžete na výfuk třísek připojit i odsávací hadici vysavače (Ø 36 mm).

Při odsávání obzvlášť zdraví škodlivého, karcinogenního nebo suchého prachu použijte speciální vysavač.

Výměna nástroje

(viz obr. D1–D4)

Před každou prací na elektronářadí vytáhněte zástrčku ze zásuvky. Při montáži pilového kotouče noste ochranné rukavice. Při kontaktu s pilovým kotoučem existuje nebezpečí poranění.

Používejte pouze pilové kotouče, jejichž maximální dovolená rychlost je vyšší než počet otáček při běhu naprázdno vašeho elektronářadí.

Používejte pouze pilové kotouče, jež odpovídají charakteristickým údajům uvedeným v tomto návodu k obsluze a jsou zkoušeny podle EN 847-1 a příslušně označeny.

Vymontování pilového kotouče

• Dejte elektronářadí do pracovní polohy.
• Otáčejte šroub s vnitřním šestihranem 30 pomocí dodávaného klíče na vnitřní šestihrany 22 a současně stlačujte aretaci vřetene 28, až tato zapadne.
• Podržte aretaci vřetene 28 stlačenou a šroub 30 vyšroubujte ve směru hodinových ručiček ven (levý závit!).
• Sejměte upínací přírubu 31. Zatlačte na páčku 3 a natočte kyvný ochranný kryt 5 až na doraz dozadu.
• Podržte kyvný ochranný kryt v této poloze a odejměte pilový kotouč 17.
• Kyvný ochranný kryt pomalu uveďte opět dolů.

Namontování pilového kotouče

Je-li to nutné, očistěte před namontováním všechny montované díly.

Zatlačte na páčku 3, natočte kyvný ochranný kryt 5 až na doraz dozadu a podržte jej v této poloze. - Nasaďte nový pilový kotouč na vnitřní upínací přírubu 32. Při namontování dbejte na to, aby směr břitů zubů (směr šipky na pilovém kotouči) souhlasil se směrem šipky na ochranném krytu! - Kyvný ochranný kryt pomalu uveďte opět dolů. - Nasaďte upínací přírubu 31 a šroub 30. Stlačte aretaci vřetene 28, až tato zapadne, a šestihranný šroub utáhněte proti směru hodinových ručiček.

Provoz

Před každou prací na elektronářadí vytáhněte zástrčku ze zásuvky.

Přepravní zajištění

(viz obr. E)

Přepravní zajištění 24 Vám umožňuje lehkou manipulaci s elektronářadím při přepravě na různá místa nasazení.

Odjištění elektronářadí (pracovní poloha)

• Stlačte nástrojové rameno na rukojeti 1 o něco dolů, aby se odlehčilo přepravní zajištění 24. Vytáhněte přepravní zajištění 24 zcela ven.
• Nástrojové rameno uveďte pomalu nahoru.

Zajištění elektronářadí (přepravní poloha)

• Pro aretaci stolu pily 11 uzavřete upínací páčku 25. Zatlačte na páčku 3 a současně natočte nástrojové rameno za rukojetí 1 tak daleko dolů, až lze přepravní zajištění 24 zatlačit zcela dovnitř.

Nástrojové rameno je nyní pro přepravu spolehlivě aretováno.

Upevnění obrobku

(viz obr. F)

K zaručení optimální bezpečnosti práce musíte obrobek vždy pevně upnout. Neopracovávejte žádné obrobky, které jsou příliš malé pro pevné upnutí.

Zatlačte obrobek silně proti dorazové liště 6. - Nasaďte dodávanou šroubovou svěrku 14 do otvoru 27. Uvolněte křídlový šroub 33 a přizpůsobte šroubovou svěrku obrobku. Křídlový šroub opět utáhněte. - Obrobek pevně upněte otáčením závitové tyče 34.

Uvolnění obrobku

• Pro uvolnění šroubové svěrky otáčejte závitovou tyčí 34 proti směru hodinových ručiček.

Nastavení šikmých úhlů

Při nastavování šikmých úhlů nikdy nestiskněte spínač 19. Pokud se pilový kotouč neúmyslně nastartuje, vzniká nebezpečí úrazu. Před řezáním vždy uzavřete upínací páčku 25. Jinak se může pilový kotouč v obrobku vzpříčit.

Nastavení horizontálního úhlu

(viz obrázek G)

Horizontální úhel pokosu lze nastavit v rozsahu od 46° (zleva) do 46° (zprava).

• Otevřete upínací páčku 25, je-li tato uzavřena. Stůl pily se tím stane volně pohyblivým.
• Otáčejte stůl pily 11 za třmen 9 doleva nebo doprava, až ukazatel úhlu 35 ukazuje požadovaný úhel.
• Upínací páčku 25 opět uzavřete.

Pro rychlé a přesné nastavení (často

používaných úhlů pokosu) stůl pily 11 zaskočí v následujících standardních úhlech:

-45° / -30° / -22,5° / -15° /

0° / 15° / 22,5° / 30° / 45°

Nastavení vertikálního úhlu sklonu

(viz obr. H)

Vertikální úhel sklonu lze nastavit v rozsahu od 0° do 45°.

• Povolte upínací páčku 23.
• Natočte nástrojové rameno za rukojeť 1, až ukazatel úhlu 36 ukazuje požadovaný úhel.
• Podržte nástrojové rameno v této poloze a upínací páčku 23 opět utáhněte.

Pro rychlé a přesné nastavení standardních úhlů 0° a 45° jsou na tělese připraveny koncové dorazy.

• Povolte upínací páčku 23.
• K tomu natočte nástrojové rameno za rukojetí 1 až na doraz doprava (0°) nebo až na doraz doleva (45°).
• Upínací páčku 23 opět pevně utáhněte.

Uvedení do provozu

Zapnutí

• Pro uvedení do provozu stlačte spínač 19 a podržte jej stlačený.

Upozornění: Z bezpečnostních důvodů nelze spínač 19 zaaretovat, nýbrž musí zůstat během provozu neustále stlačený.

Pouze tlakem na páčku 3 lze vést nástrojové rameno dolů.

• Pro řezání tudíž musíte navíc ke stlačení spínače stisknout páčku 3. (viz obr. I)

Vypnutí

• Pro vypnutí spínač 19 uvolněte.

Pracovní pokyny

Všeobecná upozornění k pile

▷ Při všech řezech musíte nejprve zajistit, aby se pilový kotouč v žádné chvíli nemohl dotýkat dorazové lišty, šroubové svěrky nebo ostatních dílů stroje. Odstraňte případně namontované pomocné dorazy nebo je přiušně přizpůsobte.

Chraňte pilový kotouč před nárazem a údery. Nevystavujte pilový kotouč žádnému bočnímu tlaku.

Neopracovávejte žádné pokřivené obrobky. Obrobek musí vždy mít rovné hrany pro přiložení na dorazovou lištu.

Dlouhé obrobky musí být na volném konci podloženy nebo podepřeny.

Vyznačení čáry řezu

(viz obr. J)

Paprsek laseru Vám naznačuje čáru řezu pilového kotouče. Tím můžete obrobek pro řezání přesně umístit bez otevření kyvného ochranného krytu.

• K tomu zapněte paprsek laseru pomocí spínače 20.
• Svou rysku na obrobku vyrovnejte na pravou hranu čáry laseru.

Ovládání

(viz obr. K)

Mějte ruce, prsty a paže daleko od rotujícího pilového kotouče.

Vaše paže před nástrojovým ramenem nepřekřižujte.

Přípustné rozměry obrobku

Maximální obrobky:

Šikmý úhel		Výška x šířka
horizontalí	vertikální
0°	0°	50 x 110 mm
45°	0°	37 x 110 mm
0°	45°	50 x 76 mm
45°	45°	37 x 76 mm

Minimální obrobky:

(= všechny obrobky, jež lze pomocí dodávané šroubové svěrky 14 upnout vpravo nebo vlevo od pilového kotouče):

100 × 40 mm (délka x šířka)

Kapování

• Obrobek úměrně rozměrům pevně upněte.
• Nastavte požadovaný horizontální nebo vertikální šikmý úhel. Elektronářadí zapněte. Zatlačte na páčku 3 a veďte nástrojové rameno za rukojetí 1 pomalu dolů.
• Obrobek s rovnoměrným posuvem prožínejte.
• Elektronářadí vypněte a počkejte, až se pilový kotouč kompletně dostane do klidového stavu.
• Nástrojové rameno uveďte pomalu nahoru.

Výměna vkládací desky

Červená vkládací deska 7 se může po delším používání elektronářadí opotřebovat.

Vadné vkládací desky vyměňte.

• Dejte elektronářadí do pracovní polohy. Vyšroubujte šrouby 8 pomocí křížového šroubováku a staré vkládací desky vyjměte. Vložte novou vkládací desku a všechny šrouby 8 opět zašroubujte.

Opracování profilových lišt

Profilové lišty můžete opracovávat dvěma různými způsoby:

- postavené proti dorazové liště

• Ležící plochou na stole pily.

Nastavený šikmý úhel vyzkoušejte vždy nejprve na odpadovém dřevě.

Přeprava

• Dejte elektronářadí do přepravní polohy.
• Pro nadzdvihnutí nebo přepravování sáhněte do prohlubní pro uchopení 13 na boku řezacího stolu 11.

▷ Při přepravování elektronářadí použijte pouze přepravní ústrojí a nikdy ochranná zařízení.

Údržba a servis

Údržba a čištění

▷ Před každou prací na elektronářadí vytáhněte zástrčku ze zásuvky.

Pokud dojde i přes pečlivou výrobu a náročné kontroly k poruše stroje, svěřte provedení opravy autorizovanému servisnímu středisku pro elektronářadí firmy Bosch.

Při všech dotazech a objednávkách náhradních dílů nezbytně prosím uvádějte 10-místné objednací číslo podle typového štítku elektronářadí.

Čištění

Udržujte elektronářadí a větrací otvory čisté, aby se pracovalo dobře a bezpečně.

Kývavý ochranný kryt se musí vždy volně pohybovat a samostatně uzavírat. Udržujte proto oblast okolo kývavého ochranného krytu neustále čistou.

Po každém pracovním procesu odstraňte prach a třísky vyfoukáním tlakovým vzduchem nebo pomocí štětce.

Vodící váleček 16 pravidelně čistěte.

Příslušenství

Pilové kotouče pro dřevo a deskové materiály, panely a listy

Pilový kotouč 190 x 30 mm, 40 zubů . 2609 256 821

Pilový kotouč 190 x 30 mm, 12 zubů . 2609 256 868

Pilový kotouč 190 x 30 mm, 24 zubů . 2608640615

Pilový kotouč 190 x 30 mm, 60 zubů . 2 608 641 188

Zákaznická a poradenská služba

Zákaznická služba zodpoví Vaše dotazy k opravě a údržbě Vašeho výrobku a též k náhradním dílům. Technické výkresy a informace k náhradním dílům naleznete i na:

www.bosch-pt.com

Tým poradenské služby Bosch Vám rád pomůže při otázkách ke koupi, používání a nastavení výrobku a příslušenství.

Czech Republic

Robert Bosch odbytová s.r.o.

Elektronářadí, příslušenství a obaly by měly být dodány k opětovnému zhodnocení nepoškozujícímu životní prostředí.

K tříděné recyklaci jsou umělohmotné díly označeny.

Pouze pro země EU:

Nevyhazujte elektronářadí do domovního odpadu!

zařízeních a jejím prosazení v

národních zákonech musí být neupotřebitelné elektronářadí rozebrané shromážděno a dodáno k opětovnému zhodnocení nepoškozujícímu životní prostředí.

Změny vyhrazeny.

Bezpečnostní pokyny

Všeobecná výstražná upozornění a bezpečnostní pokyny

APOZOR

Přečtěte si všechna výstražná upozornění a bezpečnostní

1) Bezpečnost na pracovišti

2) Elektrická bezpečnost

4) Starostlivé používání ručního elektrického nářadí a manipulace s ním

a) Ruční elektrické nářadí dávejte opravovat jen kvalifikovanému personálu, který používá originální náhradní součástky. Tím se zabezpečí, že bezpečnost nářadí zůstane zachována.

Bezpečnostní pokyny pro kapovací a pokosové pily

Následující symboly mohou být pro používání Vašeho ručního elektrického nářadí důležité. Zapamatujte si laskavě tyto symboly i jejich významy. Správná interpretace těchto symbolů Vám bude pomáhat lépe a bezpečněji používat toto ruční elektrické nářadí.

Symbol

Význam

▷ Používajte ochrannú dýchaciu masku.

▷ Používajte ochranné okuliare.

192 | Slovensky

Výkon tohto ručného elektrického náradia je dimenzovaný na rezanie tvrdého a mäkkého dreva.

Slovensky | 193

Vyobrazené komponenty

Číslovanie jednotlivých komponentov sa vzťahuje na vyobrazenie elektrického náradia na grafickej strane tohto návodu.

Všimnite si láskavo vecné číslo na typovom štítku svojho ručného elektrického náradia. Obchodné názvy jednotlivých produktov sa môžu odlišovať.

Namerané hodnoty zisťované na základe normy EN 61029.

Hodnotená hodnota hladiny hluku A tohto náradia je typicky: Akustický tlak 93 dB(A); Hodnota hladiny akustického tlaku 106 dB(A). Nepresnosť merania K = 3 dB. Používajte chránice sluchu!

Vyhlásenie o konformite C

Na vlastnú zodpovednosť vyhlasujeme, že dole popísaný výrobok „Technické údaje“ sa zhoduje s nasledujúcimi normami alebo normatívnymi dokumentami: EN 61029, EN 60825-1 podľa ustanovení smerníc 2004/108/ES, 98/37/ES (do 28.12.2009), 2006/42/ES (od 29.12.2009).

Upozornenie: Skontrolujte elektrické náradie, či nie je prípadne poškodené.

Vrecko na prach zavčasu vyprázdnite.

Externé odsávanie

Na odsávanie môžete na otvor na vyhadzovanie triesok pripojiť aj hadicu nejakého vysávača (Ø 36 mm).

Pred každou prácou na ručnom elektrickom náradí vytiahnite zástrčku náradia zo zásuvky. Pri montáži pílového listu používajte ochranné pracovné rukavice. Pri kontakte s pílovým listom hrozí nebezpečenstvo poranenia.

Demontáž pílového listu

Pred každou prácou na ručnom elektrickom náradí vytiahnite zástrčku náradia zo zásuvky.

Prepínacia poistka

(pozri obrázok E)

• Na uvoľnenie zvierky otočte najprv tč so závitom 34 (aretačné rukoväť) proti smeru pohybu hodinových ručičiek.

Nastavenie uhla zošikmenia

Pri nastavovaní uhla zošikmenia nikdy nezapínajte vypínač náradia 19. Keby sa ním ručné elektrické náradie neúmyselne spustilo, hrozilo by nebezpečenstvo poranenia. Pred rezaním vždy uzavrite upínaciu páku 25. Pílový list by sa inak mohol v obrobku vzpričiť.

Nastavovanie horizontálnych uhlov zošikmenia

(pozri obrázok G)

Horizontálny uhol zošikmenia sa dá nastavovať v rozsahu od 46° (ľavostranný) až po 46° (pravostranný).

• Uvoľnite upínaciu páku 25 v prípade, ak je uzavretá. Rezací stôl sa stane takýmto spôsobom voľne pohyblivý.
• Otočte rezací stôl 11 za strmienok 9 smerom doľava alebo doprava tak, aby ručička indikácie uhla zošikmenia 35 ukazovala požadovanú hodnotu uhla zošikmenia.
• Upínaciu páku 25 opäť uzavrite.

Na rýchle a precízne nastavenie často používaných uhlov zošikmenia zaskakuje rezací stôl 11 pri nasledovných štandardných uhloch zošikmenia:

- 4 5 ^ ° / - 3 0 ^ ° / - 2 2, 5 ^ ° / - 1 5 ^ ° /

0 ^ ° / 1 5 ^ ° / 2 2, 5 ^ ° / 3 0 ^ ° / 4 5 ^ °

• Ak chcete ručné elektrické náradie zapnúť, stlačte vypínač 19 a držte ho stlačený.

Upozornenie: Z bezpečnostných dôvodov sa vypínač 19 nedá zaaretovať, ale musí zostať po celý čas rezania stále stlačený.

Výlučne iba zatlačením páky 3 je možné spustiť rameno nástroja smerom dole.

• Na vypnutie ručného elektrického náradia uvoľnite vypínač 19.

Pokyny na používanie

Všeobecné pokyny na rezanie

Pri všetkých rezoch musíte v prvom rade zabezpečiť, aby sa pílový list v žiadnom čase nemohol dotknúť dorazovej lišty, zvierok ani žiadnych ostatných súčiastok náradia. V prípade potreby demontujte namontované pomocné dorazy a primeraným spôsobom ich prispôsobte.

Chráňte pílový list pred nárazom a úderom. Nevystavujte pílový list bočnému tlaku.

Profilové lišty môžete opracovávať dvoma rôznymi spôsobmi:

• Nastavenia proti dorazovej lište
• S položením naplocho na řezací stůl

Při přepravě tohoto elektrického nářadí používejte pouze transportní ochrany nářadí, nikdy však nepoužívejte bezpečnostní ochrany nářadí.

Údržba a servis

Údržba a čištění

Před každou prací na ručním elektrickém nářadí vytáhněte zástrčku nářadí ze zásuvky.

Pokud by přístroj i přes pečlivou výrobu a kontrolu přece jen přestal někdy fungovat, je třeba nechat opravu provést v autorizované servisní opravně elektrického nářadí Bosch.

Při všech dotazech a objednávkách náhradních součástek uvádějte bezpodmínečně 10-místné věcné číslo uvedené na typovém štítku výrobku.

Čištění

Ruční elektrické nářadí a jeho větrací štěrbiny udržujte vždy v čistotě, abyste mohli pracovat kvalitně a bezpečně.

Pro recyklování podle jednotlivých druhů jsou součástky z plastu označeny.

Pouze pro země EU:
