PCM 7 - REV 3-2009 - Πριόνι γωνίας BOSCH - Δωρεάν εγχειρίδιο χρήσης

Μάρκα	BOSCH
Μοντέλο	PCM 7
Κατηγορία	Πριόνι φαλτσοκοπής
Ονομαστική απορροφούμενη ισχύς	1100 W
Ονομαστική τάση	230 V
Συχνότητα	50/60 Hz
Ταχύτητα περιστροφής χωρίς φορτίο	4800 rpm
Βάρος (σύμφωνα με EPTA 01/2003)	8,0 kg
Κλάση προστασίας	II (διπλή μόνωση)
Διάμετρος λεπίδας πριονιού	190 mm
Πάχος λεπίδας	1,4 – 2,5 mm
Διάμετρος οπής	30 mm
Εύρος γωνίας φαλτσοκοπής οριζόντια	-46° έως +46°
Εύρος γωνίας φαλτσοκοπής κατακόρυφα	0° έως 45°
Τύπος λέιζερ	650 nm, < 1 mW, κλάση 2
Στάθμη ηχητικής πίεσης	93 dB(A)
Στάθμη ηχητικής έντασης	106 dB(A)
Σύστημα αναρρόφησης	Ενσωματωμένος σάκος σκόνης, σύνδεσμος για εξωτερική ηλεκτρική σκούπα (Ø 36 mm)
Σφιγκτήρας	Με βιδωτή σύσφιξη, προσαρμόσιμος αριστερά ή δεξιά
Διάταξη ασφαλείας	Προστατευτικό κάλυμμα με εκκρεμική κίνηση, διακόπτης ανάγκης
Παρεχόμενα αξεσουάρ	Σάκος σκόνης, σφιγκτήρας, εξάγωνο κλειδί 6 mm, μπαταρίες AAA (2x)
Μέγιστες διαστάσεις τεμαχίου (0°/0°)	50 x 110 mm (ύψος x πλάτος)
Ελάχιστες διαστάσεις τεμαχίου	100 x 40 mm (μήκος x πλάτος)
Συντήρηση	Καθαρίζετε τακτικά το προστατευτικό κάλυμμα και τον κύλινδρο ολίσθησης· αντικαθιστάτε την πλάκα στήριξης εάν έχει φθαρεί

Συχνές ερωτήσεις - PCM 7 - REV 3-2009 BOSCH

Πώς να αλλάξετε τη λεπίδα πριονιού στη Bosch PCM 7 ;

Αποσυνδέστε το εργαλείο. Χρησιμοποιήστε το παρεχόμενο εξάγωνο κλειδί (6 mm) για να χαλαρώσετε τη βίδα εξαγωνικής υποδοχής (30) περιστρέφοντας δεξιόστροφα (αριστερό σπείρωμα). Πατήστε το κλείδωμα ατράκτου (28). Αφαιρέστε τη φλάντζα σύσφιξης (31) και τη λεπίδα. Για τοποθέτηση, τοποθετήστε τη νέα λεπίδα (φορά κοπής προς το βέλος του καλύμματος) και σφίξτε τη βίδα αριστερόστροφα. Φοράτε προστατευτικά γάντια.

Πώς να ρυθμίσετε τη γωνία φαλτσοκοπής οριζόντια;

Ανοίξτε τον μοχλό σύσφιξης (25). Περιστρέψτε τον πάγκο πριονιού (11) χρησιμοποιώντας το ζυγό (9) μέχρι την επιθυμητή γωνία (διαβάθμιση 10). Κλείστε το μοχλό. Διατίθενται προκαθορισμένες εγκοπές: -45°, -30°, -22,5°, -15°, 0°, 15°, 22,5°, 30°, 45°.

Πώς να ρυθμίσετε τη γωνία φαλτσοκοπής κατακόρυφα;

Χαλαρώστε το κουμπί σύσφιξης (23). Γυρίστε τον βραχίονα του εργαλείου (λαβή 1) στην επιθυμητή γωνία (διαβάθμιση 15). Σφίξτε ξανά το κουμπί. Υπάρχουν τερματικές στάσεις στις 0° και 45°.

Πώς να χρησιμοποιήσετε το λέιζερ σήμανσης;

Πατήστε το διακόπτη λέιζερ (20) για να ανάψετε τη δέσμη. Η δεξιά άκρη της γραμμής λέιζερ υποδεικνύει τη γραμμή κοπής. Μην κατευθύνετε ποτέ το λέιζερ προς άτομα ή ζώα. Κλάση λέιζερ 2.

Ποια διάμετρος λεπίδας είναι συμβατή;

Η διάμετρος της λεπίδας πρέπει να είναι 190 mm, με οπή 30 mm και πάχος μεταξύ 1,4 και 2,5 mm. Χρησιμοποιείτε μόνο λεπίδες σύμφωνες με το πρότυπο EN 847-1. Αποφεύγετε λεπίδες από χάλυβα HSS.

Πώς να μεταφέρετε το πριόνι με ασφάλεια;

Τοποθετήστε το πριόνι σε θέση μεταφοράς: κατεβάστε το βραχίονα του εργαλείου και σπρώξτε εντελώς προς τα μέσα τη διάταξη προστασίας μεταφοράς (24). Χρησιμοποιήστε τις εσοχές λαβής (13) για να το σηκώσετε. Μη μεταφέρετε ποτέ το εργαλείο από τις διατάξεις προστασίας.

Πώς να καθαρίσετε και να συντηρήσετε το πριόνι;

Αποσυνδέστε το εργαλείο πριν από κάθε συντήρηση. Καθαρίζετε τακτικά τις σχισμές εξαερισμού, το προστατευτικό κάλυμμα με εκκρεμική κίνηση (4) και τον κύλινδρο ολίσθησης (16) με πεπιεσμένο αέρα ή βούρτσα. Αντικαθιστάτε την πλάκα στήριξης (7) αν έχει φθαρεί ξεβιδώνοντας τις βίδες (8).

Ποια αξεσουάρ είναι διαθέσιμα για την PCM 7;

Προσφέρονται λεπίδες πριονιού 190 mm με διάφορους αριθμούς δοντιών (12, 24, 40, 60). Κωδικοί: 2609256821 (40 δόντια), 2609256868 (12 δόντια), 2608640615 (24 δόντια), 2608641188 (60 δόντια). Ο σφιγκτήρας και ο σάκος σκόνης παρέχονται.

Πώς να αναρροφάτε αποτελεσματικά τις σκόνες;

Χρησιμοποιήστε τον παρεχόμενο σάκο σκόνης (18) τοποθετημένο στην εκτόξευση ροκανιδιών (21). Για εξωτερική αναρρόφηση, συνδέστε μια ηλεκτρική σκούπα με σωλήνα Ø 36 mm. Αδειάζετε τακτικά το σάκο. Για επικίνδυνες σκόνες, χρησιμοποιήστε ειδική ηλεκτρική σκούπα και φοράτε μάσκα P2.

Τι να κάνετε αν η λεπίδα μπλοκάρει κατά την κοπή;

Αφήστε αμέσως το διακόπτη On/Off (19). Περιμένετε μέχρι η λεπίδα να σταματήσει εντελώς. Αποσυνδέστε το φις. Αφαιρέστε προσεκτικά το τεμάχιο. Ελέγξτε την κατάσταση της λεπίδας και την ευθυγράμμιση. Ποτέ μην ασκείτε δύναμη για να αφαιρέσετε το τεμάχιο όσο η λεπίδα περιστρέφεται.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ PCM 7 - REV 3-2009 BOSCH

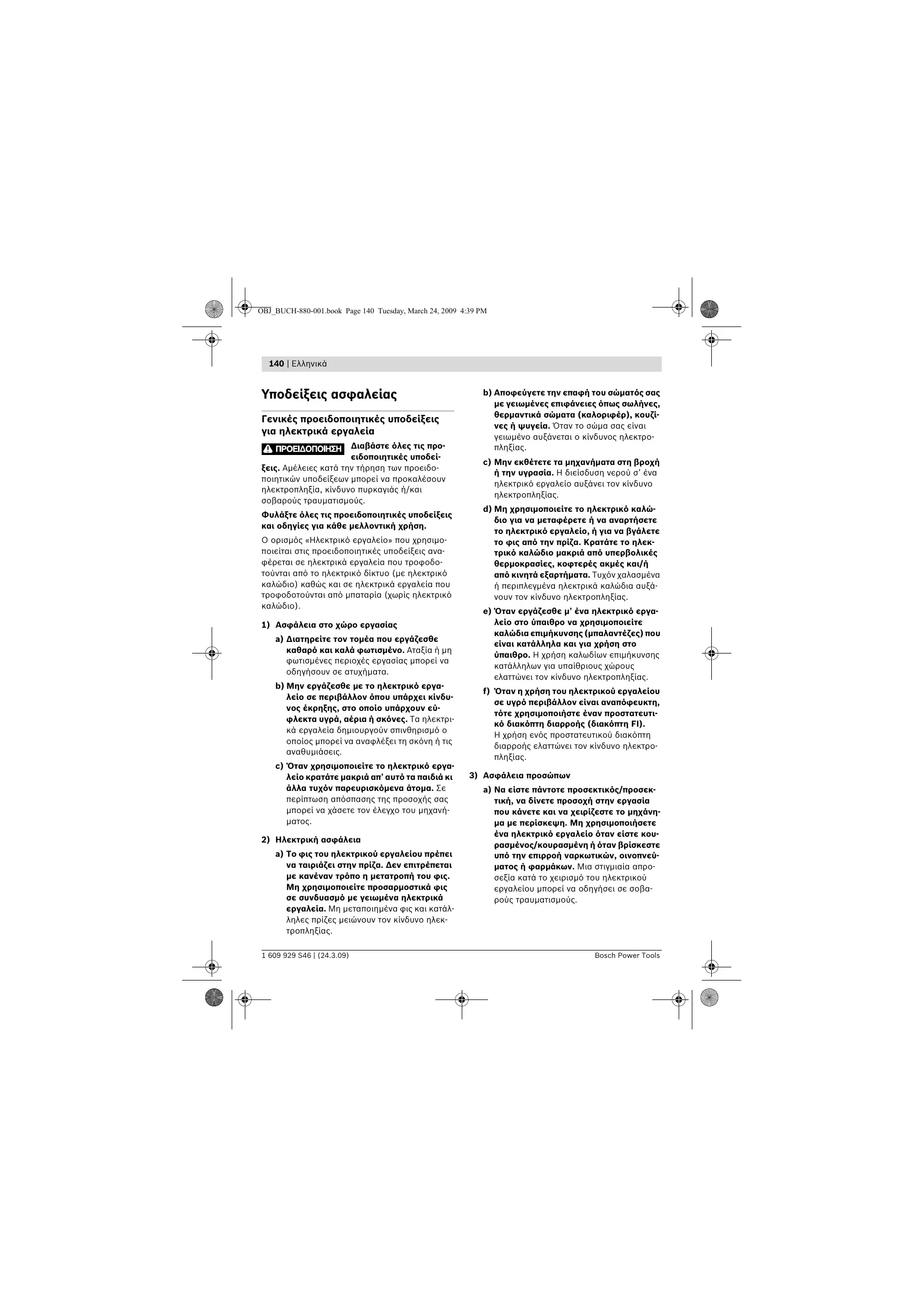

Διαβάστε όλες τις προειδοποιητικές υποδείξεις

Ειδ. Ανεικ. κατά την τήρηση των προειδοποιητικών υποδείξεων μπορεί να προκαλούν πληροφορίες, κίνδυνο πυρκαγιάς /και σοβαρούς τραυματισμούς.

Φυλάξτε όλες τις προειδοποιητικές υποδείξεις και οδηγίες για κάθε μελλοντική χρήση.

Ο όρος «Ηλεκτρικό εργαλείο» που χρησιμοποιείται στις προειδοποιητικές υποδείξεις αναφέρεται σε ηλεκτρικά εργαλεία που τροφοδοτούνται από το ηλεκτρικό δίκτυο (με ηλεκτρικό καλώδιο) και σε ηλεκτρικά εργαλεία που τροφοδοτούνται από μπαταρία (χωρίς ηλεκτρικό καλώδιο).

1) Ασφάλεια στο χώρο εργασίας

α) Διατηρείτε τον τόπο που εργάζεστε καθαρό και καλά φωτισμένο. Αταξία ή μη φωτισμένες περιοχές εργασίας μπορεί να οδηγήσουν σε ατυχήματα. β) Μην εργάζεστε με το ηλεκτρικό εργαλείο σε περιβάλλον όπου υπάρχει κίνδυνος έκρηξης, στο οποίο υπάρχουν εύφλεκτα υγρά, αέρια ή σκόνες. Τα ηλεκτρικά εργαλεία δημιουργούν σπινθήρες οι οποίοι μπορεί να αναφλέξουν τη σκόνη ή τις αναθυμιάσεις. γ) Όταν χρησιμοποιείτε ηλεκτρικό εργαλείο κρατάτε μακριά από αυτό τα παιδιά και άλλα τυχόν παρευρισκόμενα άτομα. Σε περίπτωση απόσπασης της προσοχής σας μπορεί να χάσετε τον έλεγχο του εργαλείου.

2) Ηλεκτρική ασφάλεια

α) Το φις του ηλεκτρικού εργαλείου πρέπει να ταιριάζει στην πρίζα. Δεν επιτρέπεται με κανέναν τρόπο η μετατροπή του φις. Μη χρησιμοποιείτε προσαρμοστικά φις σε συνδυασμό με γειωμένα ηλεκτρικά εργαλεία. Μη μεταποιημένα φις και κατάλληλες πρίζες μειώνουν τον κίνδυνο ηλεκτροπληξίας.

β) Αποφεύγετε την επαφή του σώματός σας με γειωμένες επιφάνειες όπως σωλήνες, θερμαντικά σώματα (καλοριφέρ), κουζίνες ή ψυγεία. Όταν το σώμα σας είναι γειωμένο αυξάνεται ο κίνδυνος ηλεκτροπληξίας. γ) Μην εκθέτετε τα μηχανήματα σε βροχή ή υγρασία. Η είσοδος νερού σε ένα ηλεκτρικό εργαλείο αυξάνει τον κίνδυνο ηλεκτροπληξίας. δ) Μη χρησιμοποιείτε το ηλεκτρικό καλώδιο για να μεταφέρετε ή να αναρτήσετε το ηλεκτρικό εργαλείο, ή για να βγάλετε το φις από την πρίζα. Κρατάτε το ηλεκτρικό καλώδιο μακριά από υπερβολικές θερμοκρασίες, κοφτερές ακμές και/ή από κινούμενα εξαρτήματα. Τυχόν χαλαμένα ή περιπλεγμένα ηλεκτρικά καλώδια αυξάνουν τον κίνδυνο ηλεκτροπληξίας. ε) Όταν εργάζεστε μ' ένα ηλεκτρικό εργαλείο στο ύπαιθρο να χρησιμοποιείτε καλώδια επιμήκυνσης (μπαλαντέζες) που είναι κατάλληλα και για χρήση στο ύπαιθρο. Η χρήση καλωδίων επιμήκυνσης κατάλληλων για υπαίθριους χώρους ελαττώνει τον κίνδυνο ηλεκτροπληξίας. στ) Όταν η χρήση του ηλεκτρικού εργαλείου σε υγρό περιβάλλον είναι αναπόφευκτη, τότε χρησιμοποιείτε έναν προστατευτικό διακόπτη διαρροής (διακόπτη FI). Η χρήση ενός προστατευτικού διακόπτη διαρροής ελαττώνει τον κίνδυνο ηλεκτροπληξίας.

3) Ασφάλεια προσώπων

α) Να είστε πάντοτε προσεκτικός/προσεκτική, να δίνετε προσοχή στην εργασία που κάνετε και να χειρίζεστε το μηχάνημα με περίσκεψη. Μη χρησιμοποιείτε ένα ηλεκτρικό εργαλείο όταν είστε κουρασμένος/κουρασμένη ή όταν βρίσκεστε υπό την επήρεια ναρκωτικών, οινοπνεύματος ή φαρμάκων. Μια στιγμιαία απροσεξία κατά το χειρισμό του ηλεκτρικού εργαλείου μπορεί να οδηγήσει σε σοβαρούς τραυματισμούς.

β) Φοράτε ένα κατάλληλο για εσάς προστατευτικό εξοπλισμό και πάντοτε προστατευτικά γυαλιά. Όταν φοράτε ένα κατάλληλο προστατευτικό εξοπλισμό όπως μάσκα προστασίας από σκόνη, αντιολισθητικά υποδήματα ασφαλείας, προστατευτικό κράνος ή ωτασπίδες, ανάλογα με το εκάστοτε εργαλείο και τη χρήση, ελαχιστοποιείται ο κίνδυνος τραυματισμών. γ) Αποφεύγετε την αθέλητη εκκίνηση. Βεβαιωθείτε ότι το ηλεκτρικό εργαλείο έχει αποζευχθεί πριν το συνδέσετε στο ηλεκτρικό δίκτυο ή με την μπαταρία και πριν το παραλάβετε ή το μεταφέρετε. Όταν μεταφέρετε το ηλεκτρικό εργαλείο έχοντας το δάχτυλό σας στο διακόπτη ή όταν συνδέετε το μηχάνημα με την πηγή ρεύματος όταν αυτό είναι ακόμη στη θέση λειτουργίας, τότε δημιουργείται κίνδυνος τραυματισμών. δ) Αφαιρείτε από τα ηλεκτρικά εργαλεία τυχόν συναρμολογημένα εργαλεία ρύθμισης ή κλειδιά πριν τεθεί σε λειτουργία. Ένα εργαλείο ή κλειδί συναρμολογημένο σε ένα περιστρεφόμενο τμήμα ενός μηχανήματος μπορεί να οδηγήσει σε τραυματισμούς. ε) Μην υπερεκτιμάτε τον εαυτό σας. Φροντίστε για την ασφαλή στάση του σώματός σας και διατηρείτε πάντοτε την ισορροπία σας. Έτσι μπορείτε να ελέγξετε καλύτερα το μηχάνημα σε περιπτώσεις απροσδόκητων περιστάσεων. στ) Φοράτε κατάλληλα ενδύματα. Μη φοράτε φαρδιά ρούχα ή κοσμήματα. Κρατάτε τα μαλλιά σας, τα ρούχα σας και τα γάντια σας μακριά από κινούμενα εξαρτήματα. Χαλαρά ενδύματα, κοσμήματα ή μακριά μαλλιά μπορεί να εμπλακούν στα κινούμενα εξαρτήματα. ζ) Όταν υπάρχει η δυνατότητα συναρμολόγησης διατάξεων αναρρόφησης ή συλλογής σκόνης, βεβαιωθείτε ότι είναι συνδεδεμένες με το μηχάνημα καθώς και ότι χρησιμοποιούνται σωστά. Η χρησιμοποίηση αναρρόφησης σκόνης μπορεί να ελαττώσει τον κίνδυνο που προκαλείται από τη σκόνη.

4) Επιμελής χειρισμός και χρήση ηλεκτρικών εργαλείων

α) Μην υπερφορτώνετε το μηχάνημα. Χρησιμοποιείτε για την εκάστοτε εργασία το ηλεκτρικό εργαλείο που προσαρμόζεται σ' αυτήν. Με το κατάλληλο ηλεκτρικό εργαλείο εργάζεστε καλύτερα και ασφαλέστερα στην αναφερόμενη περιοχή ισχύος. β) Μην χρησιμοποιείτε ποτέ ένα μηχάνημα που έχει χαλασμένο διακόπτη. Ένα ηλεκτρικό εργαλείο που δεν μπορείτε πλέον να το θέσετε σε λειτουργία και/ή εκτός λειτουργίας είναι επικίνδυνο και πρέπει να επισκευαστεί. γ) Βγάλτε το φις από την πρίζα και/ή αφαιρέστε τη μπαταρία πριν διεγείρετε το μηχάνημα για οποιαδήποτε ρύθμιση, πριν αλλάξετε εξάρτημα ή όταν πρόκειται να διαφυλάξετε/να αποθηκεύσετε το μηχάνημα. Αυτά τα προληπτικά μέτρα ασφαλείας μειώνουν τον κίνδυνο από τυχόν αθέλητη εκκίνηση του ηλεκτρικού εργαλείου. δ) Διαφυλάγετε τα ηλεκτρικά εργαλεία που δεν χρησιμοποιείτε μακριά από παιδιά. Μην επιτρέπετε τη χρήση του μηχανήματος σε άτομα που δεν είναι εξοικειωμένα μ' αυτό ή δεν έχουν διαβάσει τις παρούσες οδηγίες. Τα ηλεκτρικά εργαλεία είναι επικίνδυνα όταν χρησιμοποιούνται από άπειρα άτομα. ε) Να περιποιείστε προσεκτικά το ηλεκτρικό εργαλείο. Ελέγχετε, αν τα κινούμενα εξαρτήματα λειτουργούν άψογα, χωρίς να μπλοκάρουν, ή αν έχουν σπάσει ή φθαρεί τυχόν εξαρτήματα τα οποία επηρεάζουν τον τρόπο λειτουργίας του ηλεκτρικού εργαλείου. Αυτά τα χαλασμένα εξαρτήματα να επισκευάζονται πριν τα ξαναχρησιμοποιήσετε. Η κακή συντήρηση των ηλεκτρικών εργαλείων αποτελεί αιτία πολλών ατυχημάτων. στ) Διατηρείτε τα εργαλεία κομμένα και καθαρά. Προσεκτικά συντηρημένα κοπτικά εργαλεία οξύνουν δύσκολα και οδηγούνται ευκολότερα.

142 | Ελληνικά

ζ) Χρησιμοποιείτε ηλεκτρικά εργαλεία, εξαρτήματα, παρελκόμενα εργαλεία κτλ. σύμφωνα με τις παρούσες οδηγίες. Λαμβάνετε επίσης υπόψη τις εκάστοτε συνθήκες και την υπό εκτέλεση εργασία. Η χρησιμοποίηση των ηλεκτρικών εργαλείων για εργασίες που δεν προβλέπονται γι' αυτά μπορεί να δημιουργήσει επικίνδυνες καταστάσεις.

5) Σέρβις

α) Δώστε το ηλεκτρικό σας εργαλείο για επισκευή από άριστα εκπαιδευμένο προσωπικό και με γνήσια ανταλλακτικά. Έτσι εξασφαλίζετε τη διατήρηση της ασφάλειας του μηχανήματος.

Υποδείξεις ασφαλείας για πριόνια για ευθείες τομές και αλτσοπρίονα

Το εργαλείο μερικώς παραδίνεται μαζί με μια προειδοποιητική πινακίδα στην ελληνική γλώσσα (στην απέναντι σελίδα του οργάνου μερικώς στη σελίδα με τα γραφικά χαρακτηρίζεται με τον αριθμό 2). Πριν την πρώτη εκκίνηση κολλήστε το αυτοκόλλητο πινακίδα γλώσσας της χώρας σας που περιέχεται στη συσκευασία επάνω στην ελληνική προειδοποιητική πινακίδα.

Ασφαλίζετε το υπό κατεργασία τεμάχιο. Εάν το υπό κατεργασία τεμάχιο δεν συγκρατείται από μηχανισμό με μια διάταξη σύσφιξης ή με μια μέγγενη πρέπει να το συγκρατείτε με το χέρι. Διατηρείτε πάντα καθαρό το χώρο που εργάζεστε. Μείγματα από διάφορα υλικά είναι ιδιαίτερα επικίνδυνα. Σκόνη από ελαφρά μέταλλα μπορεί να αναφλεγεί ή να εκραγεί. Μην αφήνετε/εγκαταλείπετε ποτέ το εργαλείο πριν ακινητοποιηθεί εντελώς. Όταν τα τοποθετημένα εργαλεία συνεχίζουν να κινούνται μπορεί να προκαλέσουν τραυματισμούς.

Μην χρησιμοποιείτε το ηλεκτρικό εργαλείο όταν το ηλεκτρικό καλώδιό του είναι χαλασμένο. Μην αγγίζετε το χαλασμένο καλώδιο και βγάλτε το φις από την πρίζα όταν το καλώδιο υποστεί βλάβη κατά τη διάρκεια της εργασίας. Τυχόν χαλασμένα καλώδια αυξάνουν τον κίνδυνο ηλεκτροπληξίας. Μην καταστρέφετε ποτέ τις προειδοποιητικές πινακίδες που βρίσκονται στο ηλεκτρικό εργαλείο. Μην πατάτε ποτέ επάνω στο ηλεκτρικό εργαλείο. Μπορεί να προκύψουν σοβαροί τραυματισμοί, όταν το ηλεκτρικό εργαλείο ανατραπεί ή όταν έρθετε σε επαφή με τον πριονόδισκο. Να βεβαιώνεστε ότι ο προφυλακτήρας λειτουργεί κανονικά και ότι μπορεί να κινείται ελεύθερα. Μην βιδώνετε ποτέ τον προφυλακτήρα για να παραμένει ανοιχτός. Μην βάζετε τα χέρια σας στον τομέα πριονίσματος όταν το ηλεκτρικό εργαλείο βρίσκεται σε λειτουργία. Κίνδυνος τραυματισμού σε περίπτωση επαφής με τον πριονόδισκο. Να μην αφαιρείτε ποτέ κατάλοιπα κοπής, πριονίδια κτλ. όταν το ηλεκτρικό εργαλείο βρίσκεται σε λειτουργία. Να οδηγείτε πρώτα το βραχίονα εργαλείου στην πάνω θέση και ακολούθως να θέτετε το ηλεκτρικό εργαλείο εκτός λειτουργίας. Να οδηγείτε τον πριονόδισκο στο υπό κατεργασία τεμάχιο μόνο όταν το ηλεκτρικό εργαλείο βρίσκεται σε λειτουργία. Διαφορετικά, όταν ο πριονόδισκος σφηνώσει στο υπό κατεργασία τεμάχιο, υπάρχει κίνδυνος κλοτσήματος. Να χρησιμοποιείτε το ηλεκτρικό εργαλείο μόνο όταν η επιφάνεια εργασίας είναι ελεύθερη από όλα τα εργαλεία ρύθμισης, τα προϊόντα κτλ., εκτός από το υπό κατεργασία τεμάχιο. Μικρά τεμάχια ξύλου και/ή άλλα αντικείμενα που έρχονται σε επαφή με τον περιστρεφόμενο πριονόδισκο μπορεί να πλήξουν τον χειριστή με μεγάλη ταχύτητα.

Να οδηγείτε και το υπό κατεργασία τεμάχιο. Μην κατεργάζεστε τεμάχια που είναι πολύ κρά και δεν μπορούν να οδηγηθούν. Διαφορετικά η απόσταση του χεριού σας από τον περιστρεφόμενο πριονόδισκο είναι πολύ μικρή. Να χρησιμοποιείτε το ηλεκτρικό εργαλείο μόνο για τα υλικά που αναφέρονται στο κεφάλαιο Χρήση σύμφωνα με τον προορισμό. Διαφορετικά μπορεί να παραμορφωθεί το πριόνι. ► Σε περίπτωση που ο πριονόδισκος σφηνώσει καθώς και όταν διακόπτετε την εργασία σας, να θέτετε το πριόνι εκτός λειτουργίας και να κρατάτε ακίνητο το υπό κατεργασία τεμάχιο μέχρι να ακινητοποιηθεί ο πριονόδισκος. Να μην προσπαθείτε ποτέ να απομακρύνετε το υπό κατεργασία τεμάχιο όσο κινείται ο πριονόδισκος, διαφορετικά μπορεί να κλοτσήσει το πριόνι. Εξασκείστε και εξοικειωθείτε με την τεχνική του σφηνώματος. Μην χρησιμοποιείτε φθαρμένους, ραγισμένους ή στρεβλωμένους πριονόδισκους. Μην χρησιμοποιείτε πριονόδισκους με λανθασμένη κατεύθυνση οδόντων, αυξάνουν τον κίνδυνο εμπλοκής του πριονιού, προκαλούν το σφήνωμα του πριονόδισκου και κλοτσήματα. Να χρησιμοποιείτε πριονόδισκους με το σωστό μέγεθος και με τη σωστή τρύπα υποδοχής (π. χ. αστεροειδή τρύπα). Πριονόδισκοι που δεν ταιριάζουν στα τμήματα συναρμολόγησης του πριονιού περιστρέφονται ανομοιόμορφα και οδηγούν σε απώλεια του ελέγχου.

Μην χρησιμοποιείτε προϊόντα από ανοξείδωτο χάλυβα με λέιζερ (κατηγορία HSS). Τέτοια προϊόντα μπορεί να αναφλεγούν. Μην πιάνετε τον προϊόντα αμέσως μετά την εργασία σας, αλλά περιμένετε μέχρι να κρυώσει. Κατά τη διάρκεια της εργασίας ο προϊόντας ζεσταίνεται υπερβολικά. Μην χρησιμοποιείτε ποτέ το ηλεκτρικό εργαλείο χωρίς την πλάκα στήριξης. Αντικαταστήστε την με τυχόν χαλασμένη ασπίδα. Χωρίς ασπίδα στήριξης μπορεί να τραυματιστείτε από τον προϊόντα. Μην κατευθύνετε την ακτίνα λέιζερ πάνω σε πρόσωπα ή ζώα και μην κοιτάτε ο ίδιος/η ίδια κατευθείαν στην ακτίνα. Αυτό το ηλεκτρικό εργαλείο παράγει ακτινοβολία λέιζερ κατηγορίας 2 σύμφωνα με το EN 60825-1. Έτσι, χωρίς να το θέλετε, μπορεί να τυφλώσετε άλλα πρόσωπα. Μην αφήνετε παιδιά να χρησιμοποιούν ανεπίβλεπτα το ηλεκτρικό εργαλείο με το λέιζερ. Μπορεί να τυφλώσουν άλλα πρόσωπα. Μην αντικαταστήσετε το ενσωματωμένο λέιζερ με ένα άλλο λέιζερ διαφορετικού τύπου. Ένα λέιζερ που δεν ταιριάζει σε αυτό το ηλεκτρικό εργαλείο μπορεί να δημιουργήσει κινδύνους σωματικούς βλάβης.

144 | Ελληνικά

Σύμβολα

Τα σύμβολα που ακολουθούν μπορεί να έχουν σημασία για το χειρισμό του ηλεκτρικού εργαλείου σας. Παρακαλούμε ανατρέξτε στα σύμβολα και τη σημασία τους. Η ανάλυση των συμβόλων συμβάλλει στον καλύτερο και ασφαλέστερο χειρισμό του ηλεκτρικού σας εργαλείου.

Σύμβολo	Σημαίa
	Φράτε μάσκα προσταίας αήδς Κόνη.
	Φράτε προστατεικά γυλία.
	Φράτε υτασπίδες. H εἰπίδραση του θορύβου μπορείνα σθέγησει σε απώλεία της ακόής.
	Mην κατευθύνετε ην ακτίνα λέιζερ επάνω σε πρόσωνη ἡών καίνην κοιτάξετο σίδος/ή δίακειακείαν στην ακτίνα λέιζερ. Autó to ηλεκτρίκό εργαλείον παράγει ακτίνοβολία λέιζερ κλάσης λέιζερ 2 katá EN 60825-1. Εται, χωρίς να το θέλετε, μπορείνα τυφλώσετάλλα πρόσωνη.
	Na δίνετε προσχή στις δίαστάσεις του προνόδιακου. H δίαμετρος ηπε τρύπας πρέπείνα ταρίαδεία χωρίς ανοχή («παίχνιδ») στόν ἡΕνον εργαλείου. Μη χρησιμοποίείτε μειώτήρες ἡ προσαρμοστικά.
	Επικίδυνος τομέας! Κρατάτε τα χέρια σας, τα δάχτυλά σας ἡ/και τα μράσα σας ὄσοτο δυνατό πιο μακρία από autόν τον τομέα.
	H ασφάλεία μεταφοράς 24 σας επιρήσει ηνάντη μεταφορά του ηλεκτρίκου εργαλείου στόμεις δίαφορους χώρους που το χρησιμοποίει. -Οτavirus ασφάλεία μεταφοράς 24 εἶναι πατημένη τέρμα μέσα: Εξασφάλίαη του ηλεκτρίκου εργαλείου (θέση μεταφοράς) -Οτavirus ασφάλεία μεταφοράς 24 εἶναι τραβημένη τέρμα ἡξω: Απασφάλίαη του ηλεκτρίκου εργαλείου (θέση εργασίας)

Σύμβολο

Σημασία

Μόνο για χώρες της ΕΕ:

Μην πετάτε τα ηλεκτρικά εργαλεία στα απορρίμματα του σπιτιού σας! Σύμφωνα με την Κοινοτική Οδηγία 2002/96/ΕΚ σχετικά με τις παλιές ηλεκτρικές και ηλεκτρονικές συσκευές και τη μεταφορά της οδηγίας αυτής σε εθνικό δίκαιο δεν είναι πλέον υποχρεωτικό τα άχρηστα ηλεκτρικά εργαλεία να συλλέγονται ξεχωριστά για να ανακυκλωθούν με τρόπο φιλικό προς το περιβάλλον.

Περιγραφή λειτουργίας

Απαγορεύεται η χρήση προειδοποιητικής υποδοχής. Αιτήσεις κατά την τήρηση των προειδοποιητικών υπο-δοχών μπορεί να προκαλέσουν ηλεκτροπληξία, κίνδυνο πυρκαγιάς ή σοβαρούς τραυματισμούς.

Χρησιμοποίηση του προϊόντος

Το ηλεκτρικό εργαλείο προορίζεται, ως σαν ταμπλό, για τη διεξαγωγή σε ξύλο διατρήσεων και εγκοπών τομών με ευθεία διαδρομή κοπής. Είναι επίσης δυνατή και διεξαγωγή οριζόντιων φαλτσοτομών υπό γωνία από -46° έως +46 καθώς και κάθετων φαλτσοτομών από 0° έως 45°. Η ισχύς του ηλεκτρικού σας εργαλείου είναι επαρκής για το πριόνισμα σκληρών και μαλακών ξύλων.

Απεικονιζόμενα στοιχεία

Η απεικόνιση των στοιχείων βασίζεται στην απεικόνιση του ηλεκτρικού εργαλείου στις σελίδες με τα γραφικά.

1 Λαβή 2 Προειδοποιητική πινακίδα λέιζερ 3 Μοχλός για το λοξό του βραχίονα εργαλείου 4 Προφυλακτήρας 5 Ραβδόμορφος προφυλακτήρας 6 Ράγα οδήγησης 7 Πλάκα στήριξης 8 Βίδες για πλάκα στήριξης 9 Έλασμα για το γύρισμα του πάνελ σέγας 10 Κλίμακα για γωνία φαλτσοτομής (οριζόντια) 11 Τραπέζι σέγας

12 Τρύπα για συνάρμοση 13 Αυλάκωση σύγκρασης 14 Νταβίδι 15 Κλίμακα για γωνία φαλτσοτομής (κάθετα) 16 Ράουλο οδήγησης 17 Προστατευτικό 18 Σάκος σκόνης 19 Διακόπτης ON/OFF 20 Διακόπτης για λέιζερ (Ομοαξονική γραμμή κοπής) 21 Έξοδος ροκανιδιών 22 Κλειδί τύπου Άλεν (6 mm) 23 Λαβή σύσφιξης για κάθε είδους ενδιάμεσες γωνίες (κάθετα) 24 Ασφάλεια επαναφοράς 25 Μοχλός σύσφιξης για ρύθμιση οριζόντιας γωνίας φαλτσοτομής (οριζόντια) 26 Βίδες εσωτερικού εξαγώνου (6 mm) της ράγας οδήγησης 27 Τρύπα για ανάρτηση 28 Μανδάλωση άξονα 29 Θήκη μπαταριών 30 Βίδα εσωτερικού εξαγώνου (6 mm) για στερέωση πριονοδόκου 31 Φλάντζα σύσφιξης 32 Εσωτερική φλάντζα σύσφιξης 33 Βίδα με μοχλό 34 Ράβδος με σπείρωμα 35 Δείκτης γωνίας (οριζόντια) 36 Δείκτης γωνίας (κάθετα) Εξαρτήματα που απεικονίζονται ή περιγράφονται δεν περιέχονται στα συνοδευτικά έγγραφα. Για τον πλήρη κατάλογο εξαρτημάτων συμβουλευτείτε το πρόγραμμα εξαρτημάτων.

Τεχνικά χαρακτηριστικά

Πριόνι γία ευθείες Κομές Και φαλτοστομές		PCM 7
Αριθμός ευρετηρίου		3 603 M01 2..
Ονομαστική ιαχύς	W	1100
Ονομαστική τὰση	V	230
Συχνότητα	Hz	50/60
Αριθμός στροφών χωρίς φορτίο	min-1	4800
Τύπος λέἰζερ		650 nm, < 1 mW
Κατηγορία λέἰζερ		2
Βάρος σύμφωνα με ΕΡΑ-Procedure 01/2003	kg	8,0
Κατηγορία μόνωσης		Ω/II

Επενδύσεις διατάξεις του υπό κατεργασία τεμαχίου (μύλο/αλέξιο) με οδηγό 150.

Τα στοιχεία ισχύουν για ονομαστικές τάσεις [U] 230 V. Υπό χαμηλότερες τάσεις και εκδόσεις ειδικές για τις διάφορες χώρες Τα στοιχεία αυτά μπορεί να διαφέρουν.

Υπενθυμίζουμε να προσέξετε το αριθμητήριο ευρετήριο στην πινακίδα κατασκευής του ηλεκτρικού εγκαταλείου σας. Οι χρησιμοποιούμενοι χαρακτήρες σήμανσης ηλεκτρικών εργαλείων μπορεί να διαφέρουν.

Διατάξεις για κατάλληλους πριονοδόκους

Διμετρος πριονόδιακου	mm	190
Πάχος στέλέχους	mm	1,4-2,5
Διμετρος τρύπας	mm	30

Πληροφορίες για θόρυβο και δονήσεις

Οι τιμές μέτρησης ακριβώθηκαν σύμφωνα με το πρότυπο EN 61029.

Η στάθμη της εκτιμηθείσας χαρακτηριστικής στάθμης ακουστικής πίεσης του μηχανήματος ανέρχεται σε 93 dB(A). Στάθμη ακουστικής πίεσης 106 dB(A). Ανασφάλεια μέτρησης K=3 dB.

Φοράτε ωτασπίδες!

Δήλωση συμβατότητας

Δηλωμένη τιμή 0T TO pioov nou nepiypapetai oTO «Texvika xapaKtnpiotiká» eknlpwoieiou eHc kavoviooou c kataokueaotikec ouotaoic:

EN 61029, EN 60825-1 σύμφωνα με τις διατάξεις των οδηγιών 2004/108/ΕΚ, 98/37/ΕΚ (έως 28.12.2009), 2006/42/ΕΚ (από 29.12.2009).

Τεχνικός φάκελος από: Robert Bosch GmbH, Dept. PT/ESC, D-70745 Leinfelden-Echterdingen

Περιεχόμενο συσκευασίας

Σετικά, δώστε προσοχή στην απεικόνιση του περιεχομένου της συσκευασίας στην αρχή των οδηγιών χρήσης.

Πριν την πρώτη εκκίνηση του ηλεκτρικού εργαλείου πρέπει να ελέγξετε, αν ο οδηγός παραδώσει τα παρακάτω ελάχιστα:

• Πριόνι για ευθείες τομές και καμπύλες τομές με συνδεδεμένο ροδάκι ολίσθησης 18
• Νταβίδι 14
• Κλειδί τύπου Άλεν 22 Μπαταρίες (2x, τύπου ΑΑΑ, 1,5 V)

Υπόδειξη: Ελέγξτε το ηλεκτρικό εργαλείο για τυχόν βλάβες ή ζημιές.

Πριν συνεχίσετε να χρησιμοποιείτε το ηλεκτρικό εργαλείο, πρέπει να ελέγχετε προσεκτικά αν οι προστατευτικές διατάξεις και τα εξαρτήματα με μικρές ζημιές λειτουργούν άψογα και σύμφωνα με την προορισμό τους. Βεβαιωθείτε ότι τα κινούμενα εξαρτήματα λειτουργούν άριστα και δεν συγκολλούνται ή δεν υπάρχουν χαλασμένα εξαρτήματα. Όλα τα εξαρτήματα πρέπει να είναι σωστά συναρμολογημένα και να εκπληρώνουν όλες τις προϋποθέσεις που είναι απαραίτητες για την ασφαλή λειτουργία του εργαλείου.

Χαλαρές προδιαγραφές διάταξης και χαλαρά εξαρτήματα μπορεί να προκαλέσουν προβλήματα, ο ένας αναγνωρίζει ο ειδικός σύμβουλος για επισκευή ή αντικατάσταση.

Εκτός από το περιεχόμενο της οικείας απεργίας και τα παρακάτω έργα:

• Σταυροκατσάβιδο

Συναρμολόγηση επάνω σε μια επιφάνεια εργασίας

(βλέπε εικόνα Α)

Για να μπορέσετε να χειριστείτε το ηλεκτρικό εργαλείο ασφαλώς πρέπει, πριν το χρησιμοποιήσετε, να το συναρμολογήσετε επάνω σε μια επίπεδη και σταθερή επιφάνεια (π. χ. τραπέζι εργασίας). Βγάλτε όλα τα παραδοθέντα εξαρτήματα από τη συσκευασία τους. Αφαιρέστε προσεκτικά όλα τα υλικά συσκευασίας από το ηλεκτρικό εργαλείο και τα εξαρτήματα που το συνοδεύουν. Στερεώστε το ηλεκτρικό εργαλείο με μια κατάλληλη βιδοσύνδεση επάνω στην επιφάνεια εργασίας. Σ' αυτό εξυπηρετούν οι τρύπες 12.

Τοποθέτηση των μπαταριών

(βλέπε εικόνα Β)

Ακολουθήστε τις οδηγίες 29. Τοποθετήστε τα εξαρτήματα που περιέχονται στη συσκευασία προσέχοντας στην ίδια ποιότητα. Κλείστε την πλήρη μπαταριών.

Αναρρόφηση σκόνης/πριονιδιών

Η σκόνη από ορισμένα υλικά, π.χ. από μολυβδούχες μπογιές, από μερικά είδη ξύλου, από ορυκτά υλικά και από μέταλλα μπορεί να είναι ανθυγιεινή. Η επαφή με τη σκόνη /και η εισπνοή της μπορεί να προκαλέσει αλλεργικές αντιδράσεις ή/και ασθένειες των αναπνευστικών οδών του χρήστη ή τυχόν παρευρισκόμενων ατόμων.

Ορισμένα είδη σκόνης, π.χ. σκόνη από ξύλο βελανιδιάς ή οξιάς θεωρούνται ως καρκινογόνα, ιδιαίτερα σε συνδυασμό με διάφορα συμπληρωματικά υλικά που προϊόνται στην κατεργασία ξύλων (ένωση χρωμίου, ελαιοπροστατευτικά μέσα). Η κατεργασία αυτών των υλικών επιτρέπεται μόνο σε ειδικά εκπαιδευμένα άτομα.

• Να χρησιμοποιείτε πάντοτε μία αναρρόφηση σκόνης.
• Να φροντίζετε για τον καλό αερισμό του χώρου εργασίας.
• Σας συμβουλεύουμε να φοράτε μάσκες αναπνευστικής προστασίας με φίλτρο κατηγορίας P2.

Να τηρείτε τις διατάξεις που ισχύουν στη χώρα σας για τα διάφορα υπό κατεργασία υλικά.

Η αναρρόφηση σκόνης και πριονιδιών μπορεί να μπλοκαριστεί από τη σκόνη, τα πριονίδια ή από θραύσματα του υπό κατεργασία τεμαχίου.

• Θέστε το ηλεκτρικό εργαλείο εκτός λειτουργίας και βγάλτε το φις από την πρίζα.
• Περιμένετε να σταματήσει εντελώς ο πριονόδικος. Εξακριβώστε και ευθυγραμμίστε την αιτία του μπλοκαρίσματος.

• Περάστε το σάκο σκόνης 18 επάνω στην έξοδο ποκανιδίων 21.

Κατά τη διάρκεια του πριονίσματος ο άκος σκόνης δεν επιτρέπεται να έρθει σε επαφή με κινούμενα εξαρτήματα.

Να αδειάζετε έγκαιρα το σάκο σκόνης.

Εξωτερική αναρρόφηση

Τοποθετήστε το προστατευτικό κάλυμμα στη θέση του και στερεώστε το με τη βίδα ασφάλισης (0 36 mm).

Ο ατομοποιητής πρέπει να είναι κατάλληλος για το εκάστοτε υπό κατεργασία υλικό.

Για την απορρόφηση ιδιαίτερης ανθεκτικής, καπνικούς οσμής πρέπει να χρησιμοποιείτε ειδικούς απορροφητές οσμής.

Αντικατάσταση εξαρτήματος

(βλέπε εικόνα D1-D4)

Βγάλτε το προϊόν από την πρίζα πριν από οποιαδήποτε εργασία στο ηλεκτρικό εργαλείο. Φοράτε προστατευτικά γάντια όταν συναρμολογείτε το προϊόν. Κίνδυνος τραυματισμού σε περίπτωση επαφής με το προϊόν.

Να χρησιμοποιείτε μόνο προστατευτικούς των οποίων η μέγιστη συχνότητα ή ταχύτητα είναι υψηλότερη από τον αριθμό στροφών χωρίς φορτίο του ηλεκτρικού σας εργαλείου.

Να χρησιμοποιείτε μόνο προφυλακτήρες με τα τεχνικά χαρακτηριστικά που συμφωνούν με αυτές τις οδηγίες χειρισμού και που έχουν ελεγχθεί σύμφωνα με το πρότυπο EN 847-1 και φέρουν τα αντίστοιχα χαρακτηριστικά.

Αποσυναρμολόγηση του προφυλακτήρα

• Θέστε το ηλεκτρικό εργαλείο στη θέση εργασίας.
• Τυλίξτε τη βίδα εσωτερικού εξαγώνου 30 με το κλειδί εσωτερικού εξαγώνου 22 που περιέχεται στη συσκευασία, περιστρέφοντας ταυτόχρονα τη μανδάλωση άξονα 28 μέχρι να ασφαλίσει. Κρατήστε πατημένη τη μανδάλωση άξονα 28 και ξεβιδώστε τη βίδα 30 δεξιόστροφα (αριστερόστροφο σπείρωμα!). Αφαιρέστε τη φλάντζα σύσφιξης 31.
• Πιέστε το μοχλό 3 και οδηγήστε τον περιστροφικό προφυλακτήρα 5 προς τα πάνω. -Συγκρατήστε τον περιστροφικό προφυλακτήρα σ' αυτή τη θέση και αφαιρέστε τον προφυλακτήρα 17.
• Οδηγίες για την τοποθέτηση του προφυλακτικού πάλι αργά-σιγά προς τα κάτω.

Συναρμολόγηση του προφυλακτήρα

Αν χρειαστεί, καθένα από τα υπό συναρμολόγηση εξαρτήματα πρέπει να καθαριστεί πριν τη συναρμολόγηση.

• Πατάω το οχήμα, και οδηγώ τον ναύαρχο προς τα πάνω, και κρατάω τον σ' αυτήν τη θέση.
• Περάστε τον προφυλακτήρα έξω στην εξωτερική πλευρά της αντλίας (32).

Δωστ προοχικά την συναρμολόγηση, η ώρα κόψης των οβίδων (ώρα του βέλους επάνω στον πριονόβιο) να ταυτίζεται με την ώρα του βέλους επάνω στο προφυλακτήρα!

• Οδηγήστε τώρα τον προφυλακτήρα πάλι σιγά-σιγά προς τα κάτω. Τοποθετήστε τη φλάντζα (31) και τη βίδα (30). Πατήστε τη μανταλωτική άξονα (28) για να ασφαλίσει και σφίξτε τα βίδα με την έξω κεφαλή γυρίζοντας την με φορά αντίθετη της ωρολογιακής.

Λειτουργία

Βγάλτε το πριν από την πρίζα πριν από οποιαδήποτε εργασία στο ηλεκτρικό εργαλείο.

Ασφάλεια μεταφοράς

(βλέπε εικόνα E)

Η ασφάλεια μεταφοράς (24) σας επιτρέπει την ασφαλή μεταφορά του ηλεκτρικού εργαλείου στους διάφορους χώρους που το χρησιμοποιείτε.

Αφαίρεση ηλεκτρικού εργαλείου (θέση εργασίας)

• Πιέστε το μοχλό του εργαλείου λίγο προς τα κάτω, πιάνοντάς το από τη λαβή (1), για να χαλαρώσετε την ασφάλεια μεταφοράς (24). Τραβήξτε τελείως έξω την ασφάλεια μεταφοράς (24).
• Οδηγήστε το μοχλό εργαλείου σιγά-σιγά προς τα επάνω.

Ενεργοποίηση του ηλεκτρικού εργαλείου (Τέλος μεταφοράς)

• Αφαιρέστε το τραπέζι οδηγού 11 κλείστε το μαχλάδι 25.
• Πιάστε το μοχλό 3 και ακολουθώντας την οδηγία του βραχίονα εργαλείου, πιάνοντάς το από τη λαβή 1 προς τα πάνω μέχρι να προφυλάξει το τεμάχιο με ασφάλεια με έλεγχο 24.

Ο βραχίονας εργαλείου εξασφαλίζει ασφάλεια και η μεταφορά μπορεί να γίνει.

Στερέωση του υπό κατεργασία τεμαχίου

(βλέπε εικόνα F)

Για να εξασφαλίσετε την καλύτερη δυνατή ασφάλεια εργασίας πρέπει να ασφαλίζετε πάντοτε το υπό κατεργασία τεμάχιο.

Μην κατεργάζεστε τεμάχια που είναι πολύ μικρά και δεν μπορούν να συγκρατηθούν.

Πιέστε το υπό κατεργασία τεμάχιο γερά πάνω στην πλάκα οδηγού. Τοποθετήστε τη βίδα 14 που περιέχεται στη συσκευασία σε μία από τις τρύπες 27 που προβλέπονται γι' αυτό. Σφίξτε τη βίδα με μοχλό 33 και σφίξτε τη βίδα στο υπό κατεργασία τεμάχιο. Σφίξτε πάλι καλά τη βίδα με μοχλό. - Σφίξτε το υπό κατεργασία τεμάχιο γυρίζοντας τη ράβδο με έπειρωμα 34.

Αφαίρεση του υπό κατεργασία τεμαχίου

Για να χαλαρώσετε τη βίδα, γυρίστε τη ράβδο με έπειρωμα 34 με φορά αντίθετη της ωρολογιακής.

Ρύθμιση της γωνίας ραβδοτομής

Μην πατάτε ποτέ το διακόπτη 19 όταν ρυθμίζετε τη γωνία ραβδοτομής. Σε περίπτωση που το ηλεκτρικό εργαλείο αρχίσει να λειτουργεί κατά λάθος, τότε υπάρχει κίνδυνος τραυματισμού. Να κλείνετε το μαχλάδι 25 πάντοτε πριν αρχίσετε το πριόνι. Διαφορετικά ο πριονοδίσκος μπορεί να λειτουργήσει έξω στο υπό κατεργασία τεμάχιο.

Ρύθμιση οριζόντιας γωνίας ραβδοτομής

(βλέπε εικόνα G)

Η οριζόντια γωνία ραβδοτομής μπορεί να ρυθμιστεί εντός μιας περιοχής από 46° (στην αριστερή πλευρά) έως 46° (στη δεξιά πλευρά).

Ανοίξτε το μοχλό σύσφιξης 25, αυτός είναι κλειδωμένος. Έτσι το τραπέζι πριονίσματος μπορεί να κινηθεί ελεύθερα. Γυρίστε το τραπέζι οδηγώντας το από το έλασμα 9 προς τα αριστερά ή τα δεξιά, έως ότου ο δείκτης γωνίας 35 να δείξει την επιθυμητή γωνία φαλτσοτομής. Κλείστε πάλι το μοχλό σύσφιξης 25.

Η γρήγορη και ακριβής ρύθμιση γωνιών φαλτσοτομής που χρησιμοποιούνται συχνά στο τραπέζι πριονίσματος 11 ασφαλίζεται στις εξής γωνίες:

-45° / -30° / -22,5° / -15° /

0° / 15° / 22,5° / 30° / 45°

Ρύθμιση κάθετης γωνίας φαλτσοτομής

(βλέπε εικόνα Η)

Η κάθετη γωνία φαλτσοτομής μπορεί να ρυθμιστεί εντός μιας περιοχής από 0° έως 45°.

• Ανοίξτε τη λαβή σύσφιξης 23. Μετακινήστε το βραχίονα εργαλείου οδηγώντας τον από τη λαβή 1 έως ότου ο δείκτης γωνίας 36 να δείξει την επιθυμητή γωνία φαλτσοτομής. Συγκρατήστε το βραχίονα εργαλείου σ' αυτή τη θέση και τραβήξτε τη λαβή 23 για να σφίξετε.

Για τη γρήγορη και ακριβή ρύθμιση των γωνιών στα 0° και 45° υπάρχουν τελικοί οδηγοί (αναστολείς) στο περίβλημα.

• Ανοίξτε τη λαβή σύσφιξης 23. Γι' αυτό οδηγήστε το βραχίονα εργαλείου οδηγώντας τον από τη λαβή 1 τελείως δεξιά (0°) ή τελείως αριστερά (45°).
• Σφίξτε πάλι τη λαβή σύσφιξης 23.

Εκκίνηση

Θέση σε λειτουργία

• Για να θέσετε σε λειτουργία το ηλεκτρικό εργαλείο, πατήστε το διακόπτη ON/OFF 19 και κρατήστε τον πατημένο.

Σύμφωνα με τη διάταξη της Τελετουργίας, ο διακόπτης ON/OFF 19 πρέπει, για λόγους ασφαλείας, να μην ενεργοποιείται, αλλά να κρατιέται συνεχώς πατημένος.

Ο βραχίονας εργαλείου μπορεί να ολισθήσει προς τα κάτω με τη βοήθεια του μοχλού 3.

• Γι' αυτό, για να προωθήσετε το πριόνι, εκτός από το διακόπτη ON/OFF, να πατήσετε επίσης και το μοχλό 3. (βλέπε εικόνα l)

Θέση εκτός λειτουργίας

• Για να θέσετε εκτός λειτουργίας το ηλεκτρικό εργαλείο, αφήστε ελεύθερο το διακόπτη ON/OFF 19.

Υποδείξεις εργασίας

Γενικές οδηγίες προώθησης

▸ Πριν από κάθε συντήρηση, βεβαιωθείτε ότι δεν πρόκειται να έρθει ποτέ σε επαφή με την οθόνη οδήγησης, τα διάφορα και γενικά μέρη από Εμπρός Τμήμα του μηχανήματος. Γι' αυτό να αφαιρείτε, αν ταιριάζει κατάλληλα, τυχόν βοηθητικούς οδηγούς.

Να προστατεύετε τον πριονόδισκο από χτυπήματα (προσκρούσεις). Να μην ελέγχετε τον πριονόδισκο σε κίνηση όταν τα δάχτυλα.

Για να καταπέμψει ζητούν ο τρόπος λειτουργίας. Το υποκατάστημα λειτουργίας πρέπει να διαθέτει πάντοτε για ίδια ακμή για να στηρίξει πράγμα οδηγών.

Το ελεύθερο άκρο ρακόρ πρέπει να ακολουθεί κανόνα ή να υποστηρίζεται κατάλληλα.

Σήμανση της γραμμής κοπής

(βλέπε εικόνα J)

Η γραμμή κοπής του προϊόντος δείχνεται από μια ακτινωτή γραμμή. Έτσι μπορείτε να στερεώσετε και να προωθήσετε το υπό κατεργασία τεμάχιο με ακρίβεια, χωρίς να χρειαστεί να ανοίξετε τον προφυλακτήρα.

• Γι' αυτό ενεργοποιείτε την ακτίνα λέιζερ με το διακόπτη 20. Ευθυγραμμίστε το τεμάχιο πάνω στο υπό κατεργασία τεμάχιο με τη δεξιά ακμή της γραμμής λέιζερ.

Χειρισμός

(βλέπε εικόνα K)

Κρατάτε τα χέρια σας, τα δάχτυλά σας και τα μπράτσα σας μακριά από τον περιστρεφόμενο πριονόδισκο.

Μη σταυρώνετε τα χέρια σας μπροστά στο βραχίονα εργαλείου.

Επιτρέπεται διάσταση του υπό κατεργασία τεμαχίου

Μέγιστο υπό κατεργασία τεμάχιο:

Γωvia φαλτοσοτουής opíζόντια	καθετα	Υψος x Πλάτος
0°	0°	50 x 110 mm
45°	0°	37 x 110 mm
0°	45°	50 x 76 mm
45°	45°	37 x 76 mm

Ελάχιστο υπό κατεργασία τεμάχιο (= 口 a τα υπό κατεργασία τεμάχια που μπορούν να ολισθήσουν είτε αριστερά είτε δεξιά από τον πριονόδισκο με τη βοήθεια του οδηγού 14 που περιέχεται στη συσκευασία): 100× 40mm (μήκος x πλάτος)

Κόψη

• Σφίξτε το υπό κατεργασία τεμάχιο ανάλογα με τις διαστάσεις του. Ρυθμίστε την εγκάρσια ή οριζόντια γωνία φαλτσοτομής.
• Θέστε σε λειτουργία το ηλεκτρικό εργαλείο.
• Πατήστε το μοχλό 3 και οδηγήστε το βραχίονα εργαλείου ομαλά προς τα κάτω, πιάνοντας τον αντιλαβή 1. Κόψτε το υπό κατεργασία τεμάχιο ασκώντας ομοιόμορφη πίεση.
• Θέστε το ηλεκτρικό εργαλείο εκτός λειτουργίας και περιμένετε να ακινητοποιηθεί πλήρως ο πριονόδισκος.
• Οδηγήστε το βραχίονα εργαλείου ομαλά προς τα επάνω.

Αντικατάσταση της πλάκας στήριξης

Η κόκκινη πλάκα στήριξης 7 πρέπει να αντικατασταθεί μετά από μακροχρόνια χρήση του ηλεκτρικού εργαλείου.

Αντικαταστήστε τυχόν χαλασμένες πλάκες στήριξης.

• Τοποθετήστε το ηλεκτρικό εργαλείο στη θέση εργασίας. Ξεβιδώστε τις βίδες με ένα κατσαβίδι και αφαιρέστε την πλάκα στήριξης. Τοποθετήστε τη νέα πλάκα και βιδώστε όλες τις βίδες.

Κατεργασία ήχων διάτρησης

Μπορείτε να κατεργαστείτε τους ήχους διάτρησης με τους δύο τρόπους:

- ακολουθώντας τη ράγα οδήγησης - επιπεδώνοντάς τους στο τραπέζι σέγας

Να ελέγχετε πρώτα τη ρυθμισμένη γωνία φαλτσοτομής κόβοντας ένα άχρηστο ξύλο.

Μεταφορά

• Οδηγήστε το ηλεκτρικό εργαλείο στη θέση εργασίας.
• Να ανασηκώνετε ή να μεταφέρετε το ηλεκτρικό εργαλείο πιάνοντάς το από τις αυλακώσεις συγκράτησης 13, στις πλευρές του τραπεζιού πριονίσματος 11.

Για τη μεταφορά του ηλεκτρικού εργαλείου να χρησιμοποιείτε μόνο τις διατάξεις μεταφοράς και όχι τις προστατευτικές διατάξεις.

Συντήρηση και Service

Συντήρηση και καθαρισμός

Βγάλτε το φις από την πρίζα πριν από οποιαδήποτε εργασία στο ηλεκτρικό εργαλείο.

Αν παρ' όλες τις επιμελείς μεθόδους κατασκευής και ελέγχου το ηλεκτρικό εργαλείο κάποτε σταματήσει να λειτουργεί, τότε η επισκευή του πρέπει να ανατεθεί σε ένα εξουσιοδοτημένο συνεργείο για ηλεκτρικά εργαλεία της Bosch.

Όταν ζητάτε διαφορετικές πληροφορίες καθώς και όταν παραγγέλνετε ανταλλακτικά πρέπει να αναφέρετε οπωσδήποτε τον 10ψήφιο αριθμό ευρετηρίου που αναγράφεται στην πινακίδα κατασκευαστή.

Καθαρισμός

Να διατηρείται το ηλεκτρικό εργαλείο και οι σχισμές αερισμού του πάντοτε καθαρά για να προστατεύεται και να λειτουργεί με ασφάλεια.

Ο χειριστής πρέπει να μπορεί να κινείται ελεύθερα και να εργάζεται χωρίς κόπο. Γι' αυτό να διατηρείτε πάντοτε καθαρό τον χώρο γύρω από τον χειριστή.

Να αφαιρείτε μετά από κάθε εργασία τη σκόνη και τα πριονίδια με πεπιεσμένο αέρα ή ένα μαλακό πινέλο.

Να καθαρίζετε τακτικά το πριόνι όπως στην εικόνα 16.

Εξαρτήματα

Τριγωνικοί δίσκοι για ξύλο, καουτσούκ, ανοξείδωτο και πλαστικό

Πριονοδίσκος 190x30mm, 40 δόντια 2609256821

Πριονοδίσκος 190 x 30 mm, 12 δόντια 2609 256 868

Πριονοδίσκος 190 x 30 mm, 24 δόντια 2608640615

Πριονοδίσκος 190 x 30 mm, 60 δόντια 2 608 641 188

Service και συμβουλές πελατών

Το Service απαντά στις ερωτήσεις σας σχετικά με την επισκευή και τη συντήρηση του προϊόντος σας καθώς και για τα αντίστοιχα ανταλλακτικά. Λεπτομερείς σχεδίες και πληροφορίες για τα ανταλλακτικά θα βρείτε στην ηλεκτρονική διεύθυνση:

www.bosch-pt.com

Η ομάδα συμβούλων της Bosch σας υποστηρίζει με ευχαρίστηση όταν έχετε ερωτήσεις σχετικές με την αγορά, τη χρήση και τη ρύθμιση των προϊόντων και ανταλλακτικών.

Robert Bosch A.E. Κηφισού 162 12131 Περιστέρι-Αθήνα Τηλ.: [phone] ΚΕΝΤΡΟ Τηλ.: [phone] - 83 ΚΕΝΤΡΟ Φαξ: [phone] Φαξ: [phone] www.bosch.gr ABZ Service A.E. Τηλ.: [phone] - 378 SERVICE Φαξ: [phone]

Τα ηλεκτρικά εργαλεία, τα εξαρτήματα και οι συσκευασίες πρέπει να ανακυκλώνονται με τρόπο φιλικό προς το περιβάλλον.

Για την ανακύκλωση κατά είδος τα πλαστικά εξαρτήματα φέρουν ένα σχετικό χαρακτηριστικό.

Μόνο για χώρες της ΕΕ:

Μην πετάτε τα ηλεκτρικά εργαλεία στα απορρίμματα του σπιτιού! Σύμφωνα με την Κοινοτική Οδηγία 2002/96/ΕΚ σχετικά με τις παλιές ηλεκτρικές και ηλεκτρονικές συσκευές και τη μεταφορά της

οδηγίας αυτής στο εθνικό δίκαιο, είναι πλέον υποχρεωτικό τα άχρηστα ηλεκτρικά εργαλεία να συλλέγονται ξεχωριστά για να ανακυκλώνονται με τρόπο φιλικό προς το περιβάλλον.

2) Ηλεκτροασφάλεια

α) Το βύσμα του ηλεκτρικού εργαλείου πρέπει να ταιριάζει με την πρίζα. Μην αλλάζετε ποτέ το βύσμα με οποιονδήποτε τρόπο. Μην χρησιμοποιείτε προσαρμογείς με ηλεκτρικά εργαλεία που έχουν γείωση. Τα αναλλοίωτα βύσματα και οι κατάλληλες πρίζες μειώνουν τον κίνδυνο ηλεκτροπληξίας.

β) Αποφεύγετε την επαφή του σώματός σας με γειωμένες επιφάνειες, όπως σωλήνες, θερμαντικά σώματα, κουζίνες και ψυγεία. Όταν το σώμα σας είναι γειωμένο, αυξάνεται ο κίνδυνος ηλεκτροπληξίας. γ) Προστατεύετε τα ηλεκτρικά εργαλεία από βροχή και υγρασία. Η είσοδος νερού σε ένα ηλεκτρικό εργαλείο αυξάνει τον κίνδυνο ηλεκτροπληξίας. δ) Μην καταχράστε το καλώδιο για να μεταφέρετε ή να κρεμάσετε το ηλεκτρικό εργαλείο ή για να βγάλετε το βύσμα από την πρίζα. Προστατεύετε το καλώδιο από υψηλές θερμοκρασίες, λάδια, αιχμηρές άκρες ή κινούμενα μέρη του ηλεκτρικού εργαλείου. Κατεστραμμένα ή μπερδεμένα καλώδια αυξάνουν τον κίνδυνο ηλεκτροπληξίας. ε) Όταν εργάζεστε με ηλεκτρικό εργαλείο σε εξωτερικό χώρο, χρησιμοποιείτε καλώδιο προέκτασης κατάλληλο για εξωτερική χρήση. Η χρήση κατάλληλου για εξωτερική χρήση καλωδίου μειώνει τον κίνδυνο ηλεκτροπληξίας. στ) Εάν είναι αναπόφευκτη η χρήση του ηλεκτρικού εργαλείου σε υγρό χώρο, χρησιμοποιήστε το ηλεκτρικό εργαλείο μέσω διακόπτη διαρροής (RCD). Η χρήση RCD μειώνει τον κίνδυνο ηλεκτροπληξίας.

3) Ασφάλεια ατόμων

α) Να είστε προσεκτικοί, να προσέχετε τι κάνετε και να εργάζεστε με σύνεση με το ηλεκτρικό εργαλείο. Μην το χρησιμοποιείτε όταν είστε κουρασμένοι ή υπό την επήρεια ναρκωτικών, αλκοόλ ή φαρμάκων. Μια στιγμή απροσεξίας κατά την εργασία με το ηλεκτρικό εργαλείο μπορεί να οδηγήσει σε σοβαρό τραυματισμό.

6) Χρησιμοποιείτε μέσα ατομικής προστασίας και πάντα προστατευτικά γυαλιά. Η χρήση μέσων ατομικής προστασίας, όπως μάσκα προστασίας, αντιολισθητικά υποδήματα, προστατευτικό κράνος ή μέσα προστασίας της ακοής, ανάλογα με το είδος της εργασίας με το ηλεκτρικό εργαλείο, μειώνει τον κίνδυνο τραυματισμού. β) Αποτρέψτε την ακούσια εκκίνηση του ηλεκτρικού εργαλείου. Πριν συνδέσετε το ηλεκτρικό εργαλείο στην πρίζα ή στη μπαταρία, βεβαιωθείτε ότι ο διακόπτης είναι στη θέση απενεργοποίησης. Αν μεταφέρετε το ηλεκτρικό εργαλείο με το δάχτυλο στον διακόπτη ή το συνδέετε με τον διακόπτη στη θέση ενεργοποίησης, αυτό μπορεί να οδηγήσει σε ατύχημα. γ) Αφαιρέστε το ρυθμιστικό κλειδί ή τη ρυθμιζόμενη τανάλια πριν ενεργοποιήσετε το ηλεκτρικό εργαλείο. Ένα κλειδί ή μια τανάλια που βρίσκεται σε περιστρεφόμενο μέρος του ηλεκτρικού εργαλείου μπορεί να προκαλέσει τραυματισμό. δ) Μην υιοθετείτε αφύσικη στάση του σώματος. Διατηρείτε πάντα σταθερή στάση και ισορροπία. Έτσι μπορείτε να ελέγχετε καλύτερα το ηλεκτρικό εργαλείο σε απροσδόκητες καταστάσεις. ε) Φοράτε κατάλληλη ενδυμασία εργασίας. Μην φοράτε φαρδιά ρούχα ή κοσμήματα. Κρατάτε τα μαλλιά, τα ρούχα και τα γάντια μακριά από κινούμενα μέρη. Φαρδιά ρούχα, κοσμήματα ή μακριά μαλλιά μπορεί να πιαστούν στα περιστρεφόμενα μέρη. στ) Αν υπάρχει δυνατότητα εγκατάστασης συσκευών αναρρόφησης ή συλλογής σκόνης, βεβαιωθείτε ότι είναι συνδεδεμένες και χρησιμοποιούνται σωστά. Η χρήση συσκευής αναρρόφησης σκόνης μπορεί να μειώσει τον κίνδυνο που σχετίζεται με τη σκόνη.

4) Χρησιμοποιείτε το ηλεκτρικό εργαλείο μόνο για την προβλεπόμενη χρήση του.

α) Μην υπερφορτώνετε το ηλεκτρικό εργαλείο. Χρησιμοποιείτε το κατάλληλο ηλεκτρικό εργαλείο για την εργασία που πρόκειται να εκτελέσετε. Με το σωστό ηλεκτρικό εργαλείο θα εργάζεστε καλύτερα και με μεγαλύτερη ασφάλεια στο αναγραφόμενο εύρος ισχύος. β) Μην χρησιμοποιείτε το ηλεκτρικό εργαλείο με ελαττωματικό διακόπτη. Ένα ηλεκτρικό εργαλείο που δεν μπορεί να ενεργοποιηθεί ή να απενεργοποιηθεί είναι επικίνδυνο και πρέπει να επισκευαστεί. γ) Πριν από τη ρύθμιση, την αντικατάσταση εξαρτημάτων ή τη διακοπή της εργασίας, αποσυνδέστε το φις από την πρίζα ή αφαιρέστε τη μπαταρία. Αυτό το προληπτικό μέτρο αποτρέπει την ακούσια εκκίνηση του ηλεκτρικού εργαλείου. δ) Φυλάσσετε τα ηλεκτρικά εργαλεία σε μέρος απρόσιτο για παιδιά. Μην επιτρέπετε τη χρήση τους σε άτομα που δεν είναι εξοικειωμένα με αυτά ή δεν έχουν διαβάσει αυτές τις οδηγίες. Τα ηλεκτρικά εργαλεία είναι επικίνδυνα σε χέρια μη εκπαιδευμένων ατόμων. ε) Φροντίζετε προσεκτικά τα ηλεκτρικά εργαλεία. Ελέγχετε την άψογη λειτουργία και την κίνηση των κινούμενων μερών, την απουσία θραυσμάτων ή ζημιών που επηρεάζουν τη λειτουργία του ηλεκτρικού εργαλείου. Τα κατεστραμμένα μέρη πρέπει να επισκευάζονται πριν από τη χρήση του ηλεκτρικού εργαλείου. Η κακή συντήρηση των ηλεκτρικών εργαλείων αποτελεί αιτία πολλών ατυχημάτων. στ) Διατηρείτε τα κοπτικά εργαλεία αιχμηρά και καθαρά. Τα σωστά συντηρημένα κοπτικά εργαλεία με αιχμηρές κόψεις μπλοκάρουν λιγότερο και είναι πιο εύκολα στον χειρισμό.

Χρησιμοποιείτε τα ηλεκτρικά εργαλεία, τα εξαρτήματα, τα αναλώσιμα κ.λπ. σύμφωνα με τις παρούσες οδηγίες, λαμβάνοντας υπόψη τις συνθήκες εργασίας και την εκτελούμενη εργασία. Η χρήση ηλεκτρικών εργαλείων για εργασίες για τις οποίες δεν προορίζονται μπορεί να οδηγήσει σε επικίνδυνες καταστάσεις.

5) Σέρβις

α) Η επισκευή του ηλεκτρικού σας εργαλείου πρέπει να ανατίθεται μόνο σε εξειδικευμένο προσωπικό και μόνο με τη χρήση γνήσιων ανταλλακτικών. Έτσι διασφαλίζεται η ασφάλεια του ηλεκτρικού εργαλείου.

Υποδείξεις ασφαλείας για κυκλικά πριόνια και επιταχυντές

Το ηλεκτρικό εργαλείο συνοδεύεται από προειδοποιητική πινακίδα στα γερμανικά (φαίνεται στην εικόνα του εργαλείου στη σελίδα εικονογράφησης με αριθμό 2). Πριν από την πρώτη θέση σε λειτουργία, κολλήστε το γερμανικό κείμενο αυτής της πινακίδας με τη μετάφραση στη γλώσσα της χώρας σας.

Στερέωση τεμαχίου. Το τεμάχιο, τοποθετημένο σε διάταξη σύσφιξης ή μέγγενη, συγκρατείται πιο ασφαλώς από ό,τι στο χέρι σας. Κρατάτε το χέρι σας σε απόσταση από την περιοχή κοπής. Η ολίσθηση υλικών είναι ιδιαίτερα επικίνδυνη. Τα πριονίδια έγχρωμων μετάλλων μπορεί να αναφλεγούν ή να εκραγούν. Ποτέ μην απομακρύνεστε από το ηλεκτρικό εργαλείο πριν αυτό σταματήσει εντελώς. Τα ηλεκτρικά εργαλεία σε λειτουργία μπορεί να προκαλέσουν τραυματισμούς.

Μην εργάζεστε με ηλεκτρικό εργαλείο με κατεστραμμένο καλώδιο τροφοδοσίας. Μην αγγίζετε το κατεστραμμένο καλώδιο, αποσυνδέστε το βύσμα από την πρίζα, αν το καλώδιο έχει υποστεί ζημιά κατά τη διάρκεια της εργασίας. Το κατεστραμμένο καλώδιο αυξάνει τον κίνδυνο ηλεκτροπληξίας. Ποτέ μην αλλοιώνετε τις προειδοποιητικές πινακίδες στο ηλεκτρικό εργαλείο. Μην πατάτε πάνω στο ηλεκτρικό εργαλείο. Το ηλεκτρικό εργαλείο μπορεί να ανατραπεί και να προκαλέσει σοβαρούς τραυματισμούς, ιδιαίτερα αν αγγίξετε κατά λάθος τον περιστρεφόμενο δίσκο.

Εξασφαλίστε τη σωστή λειτουργία του προστατευτικού καλύμματος και την ελεύθερη κίνησή του. Ποτέ μην μπλοκάρετε το προστατευτικό κάλυμμα σε ανοιχτή θέση. Μην βάζετε τα χέρια στην περιοχή κοπής όταν το εργαλείο λειτουργεί. Κατά την επαφή με τον περιστρεφόμενο δίσκο υπάρχει κίνδυνος τραυματισμού. Ποτέ μην αφαιρείτε υπολείμματα υλικού, ρινίσματα κ.λπ. από την περιοχή κοπής κατά τη λειτουργία του εργαλείου. Πρώτα σταματήστε το εργαλείο σε κατάσταση ηρεμίας και μετά απενεργοποιήστε το ηλεκτρικό εργαλείο. Φέρνετε το τεμάχιο στον περιστρεφόμενο δίσκο μόνο σε ενεργοποιημένη κατάσταση. Σε αντίθετη περίπτωση υπάρχει κίνδυνος ανάκρουσης κατά το κόψιμο του τεμαχίου. Κατά τη χρήση του ηλεκτρικού εργαλείου στην περιοχή εργασίας δεν πρέπει να υπάρχουν άλλα αντικείμενα εκτός από το τεμάχιο - ειδικότερα, πρέπει να έχουν αφαιρεθεί τα εξαρτήματα τοποθέτησης, τα ξύλινα ρινίσματα κ.λπ. Μικρά κομμάτια ξύλου ή άλλα αντικείμενα που έρχονται σε επαφή με τον περιστρεφόμενο δίσκο μπορεί να εκτιναχθούν με μεγάλη ταχύτητα προς τον χειριστή.

Βεβαιωθείτε ότι έχετε στερεώσει το προβλεπόμενο για επεξεργασία τεμάχιο. Μην επεξεργάζεστε τεμάχια των οποίων οι διαστάσεις δεν επαρκούν για στερέωση. Γιατί σε αυτή την περίπτωση η απόσταση από το χέρι σας μέχρι τον δίσκο πριονιού είναι πολύ μικρή. Χρησιμοποιείτε τη λεπίδα μόνο για υλικά που αναφέρονται στην προβλεπόμενη χρήση. Διαφορετικά, μπορεί να υπερφορτωθεί η λεπίδα. Σε περίπτωση μπλοκαρίσματος του δίσκου πριονιού ή διακοπής της εργασίας, σβήστε το πριόνι και κρατήστε το τεμάχιο σταθερό μέχρι να σταματήσει τελείως ο δίσκος. Ποτέ μην επιχειρήσετε να αφαιρέσετε το τεμάχιο ενώ ο δίσκος πριονιού κινείται, γιατί υπάρχει κίνδυνος ανάκρουσης. Βρείτε και εξαλείψτε την αιτία του μπλοκαρίσματος του δίσκου. Μην χρησιμοποιείτε θαμπές, ραγισμένες, λυγισμένες ή κατεστραμμένες λεπίδες πριονιού. Οι λεπίδες με θαμπά ή ακανόνιστα διαμορφωμένα δόντια δημιουργούν πολύ στενή αυλάκωση, αυξημένη τριβή, μπλοκάρισμα του δίσκου και ανάκρουση. Χρησιμοποιείτε πάντα λεπίδες πριονιού με σωστές διαστάσεις και κατάλληλη οπή στερέωσης (αστεροειδή ή στρογγυλή). Οι λεπίδες που δεν ταιριάζουν με τα εξαρτήματα στερέωσης του πριονιού περιστρέφονται ακανόνιστα και μπορεί να προκαλέσουν απώλεια ελέγχου του εργαλείου.

Μην χρησιμοποιείτε λεπίδες πριονιού από ταχυχάλυβα. Τέτοιες λεπίδες μπορεί να σπάσουν εύκολα. Μην αγγίζετε τον δίσκο πριονιού μετά την εργασία, μέχρι να κρυώσει. Κατά τη λειτουργία, ο δίσκος πριονιού θερμαίνεται πολύ. Ποτέ μην χρησιμοποιείτε το εργαλείο χωρίς τη σφήνα σχισίματος. Αντικαταστήστε μια χαλασμένη σφήνα σχισίματος. Χωρίς τη σωστή σφήνα σχισίματος, ο δίσκος πριονιού μπορεί να σας τραυματίσει. Μην κατευθύνετε τη δέσμη λέιζερ σε ανθρώπους ή ζώα και μην κοιτάτε απευθείας τη δέσμη λέιζερ. Αυτό το ηλεκτρικό εργαλείο παράγει ακτινοβολία λέιζερ κατηγορίας 2 σύμφωνα με το EN 60825-1. Υπάρχει κίνδυνος τύφλωσης άλλων ατόμων. Μην αφήνετε παιδιά να χρησιμοποιούν το ηλεκτρικό εργαλείο χωρίς επίβλεψη. Μπορεί να τυφλώσουν άλλα άτομα. Μην αντικαθιστάτε το ενσωματωμένο λέιζερ με λέιζερ άλλου τύπου. Από λέιζερ που δεν ταιριάζει με αυτό το ηλεκτρικό εργαλείο μπορεί να προκύψουν κίνδυνοι για άτομα.

216 | Ελληνικά

Σύμβολα

Τα ακόλουθα σύμβολα μπορεί να έχουν σημασία για τον χρήστη του ηλεκτρικού εργαλείου. Θυμηθείτε, παρακαλώ, αυτά τα σύμβολα και τη σημασία τους. Η σωστή ερμηνεία των συμβόλων θα σας βοηθήσει να εργάζεστε καλύτερα και με μεγαλύτερη ασφάλεια με αυτό το ηλεκτρικό εργαλείο.

Σύμβολο Σημασία

Φοράτε προστατευτικά γυαλιά.

Πιέστε τη μονάδα δίσκου προς τα κάτω, έτσι ώστε το βέλος του δίσκου (βέλος στην περιστροφή) να ευθυγραμμιστεί με το βέλος στο περίβλημα!

• Πιέστε ξανά προς τα κάτω τον μοχλό σύσφιξης του περιβλήματος. Τοποθετήστε τη βίδα ασφάλισης 31 με τη γαλλικό κλειδί 30. Πιέστε τον συγκρατητήρα της πλάκας 28, ενώ δεν είναι ασφαλισμένος, και σφίξτε τη βίδα με το εσωτερικό εξάγωνο αριστερόστροφα.

Λειτουργία

Πριν από οποιονδήποτε χειρισμό, βγάλτε το φις από την πρίζα.

Μεταφορικός συγκρατητήρας

(ANB.MA.E)

Ο μεταφορικός συγκρατητήρας 24 χρησιμεύει για τη μεταφορά του ηλεκτρικού εργαλείου από τον χειριστή κατά τη μεταφορά ή την αποθήκευση.

Απελευθέρωση του συγκρατητήρα (θέση λειτουργίας)

Πιάστε τη λαβή 1, ελαφρά πιέστε τον κρόντεν του εργαλείου προς τα κάτω, για να αφαιρέσετε το φορτίο από τον μεταφορικό ιμάντα 24. Βιδώστε τον μεταφορικό ιμάντα 24 μέχρι το κλικ. - Τότε απαλλάξτε τον κρόντεν του εργαλείου προς τα πάνω.

Στερέωση του ηλεκτροκινητήρα (για μεταφορά)

• Για τη στερέωση του περιστρεφόμενου τραπεζιού 11, σφίξτε τον κοχλία 25. Πιέστε τον κοχλία 3, πιάστε τη λαβή 1, και αφήστε τον κρόντεν του εργαλείου προς τα κάτω, ώστε να μπορεί να στερεωθεί πλήρως ο μεταφορικός ιμάντας 24.

Ο κρόντεν του εργαλείου είναι πλέον σταθερά στερεωμένος για μεταφορά.

Στερέωση του τεμαχίου προς επεξεργασία

(βλ. εικ.)

Για να εξασφαλίσετε ασφαλή εργασία, πρέπει να στερεώσετε καλά το τεμάχιο προς επεξεργασία. Μην επεξεργάζεστε τεμάχια που δεν μπορούν να στερεωθούν λόγω μεγάλου μεγέθους.

• Με τη βίδα 6 στερεώστε το τεμάχιο προς επεξεργασία. Τοποθετήστε τη μέγγενη 14 στις προβλεπόμενες οπές 27. Χαλαρώστε τον κοχλία 33 και πιέστε τη μέγγενη πάνω στο τεμάχιο. Ξανασφίξτε τον κοχλία. Περιστρέψτε τη ράβδο με το σπείρωμα 34 για να στερεώσετε το τεμάχιο.

Απελευθέρωση του τεμαχίου

• Πριν απελευθερώσετε τη μέγγενη, περιστρέψτε τη ράβδο με το σπείρωμα 34 αντίθετα από τη φορά του ρολογιού.

Ρύθμιση της γωνίας κλίσης

Κατά τη ρύθμιση της γωνίας κλίσης, μην πιέζετε τον διακόπτη 19. Εάν ο ηλεκτροκινητήρας δεν ξεκινήσει αμέσως, μπορεί να προκληθεί βλάβη. Πριν από τη ρύθμιση, σφίξτε τον κοχλία 25. Διαφορετικά, ο άξονας μπορεί να μετατοπιστεί.

Ρύθμιση της οριζόντιας γωνίας

(βλ. εικ. G)

Η οριζόντια γωνία μπορεί να ρυθμιστεί από 46° (αριστερά) έως 46° (δεξιά).

Πιέστε το διακόπτη 25, για να τον καταχωρίσετε. Η ένδειξη της γωνίας θα πρέπει να εμφανιστεί στην οθόνη. - Επιστρέψτε τη γωνία στη θέση της με το χέρι ή με το εργαλείο, μέχρι ο δείκτης να δείξει την επιθυμητή γωνία. - Ξανά πιέστε το διακόπτη 25.

Για λεπτή και ακριβή ρύθμιση, συχνά χρησιμοποιούνται οι ακόλουθες γωνίες:

Σταθεροποιούνται οι παρακάτω τυπικές τιμές γωνιών:

- 4 5 ^ ° / - 3 0 ^ ° / - 2 2, 5 ^ ° / - 1 5 ^ ° / 0 ^ ° / 1 5 ^ ° / 2 2, 5 ^ ° / 3 0 ^ ° / 4 5 ^ °
