Märke	BOSCH
Modell	PCM 7
Kategori	Geringssåg
Nominell effektförbrukning	1100 W
Nominell spänning	230 V
Frekvens	50/60 Hz
Tomgångsvarvtal	4800 varv/min
Vikt (enligt EPTA 01/2003)	8,0 kg
Skyddsklass	II (dubbel isolering)
Sågklingans diameter	190 mm
Klingans tjocklek	1,4 – 2,5 mm
Borrdiameter	30 mm
Horisontell geringsvinkelområde	-46° till +46°
Vertikal geringsvinkelområde	0° till 45°
Lasertyp	650 nm, < 1 mW, klass 2
Ljudtrycksnivå	93 dB(A)
Ljudintensitetsnivå	106 dB(A)
Utsugssystem	Integrerad dammpåse, anslutning för extern dammsugare (Ø 36 mm)
Tving	Skruvspänning, kan monteras till vänster eller höger
Skyddsanordning	Pendlande skyddskåpa, nödstopp
Medföljande tillbehör	Dammpåse, tving, insexnyckel 6 mm, AAA-batterier (2x)
Maximal arbetsstyckesdimension (0°/0°)	50 x 110 mm (höjd x bredd)
Minsta arbetsstyckesdimension	100 x 40 mm (längd x bredd)
Underhåll	Rengör regelbundet skyddskåpan och glidrullen; byt ut stödplattan om den är sliten

Vanliga frågor - PCM 7 - REV 3-2009 BOSCH

Hur byter man sågklingan på Bosch PCM 7?

Koppla bort verktyget. Använd den medföljande insexnyckeln (6 mm) för att lossa den inre sexkantskruven (30) genom att vrida medurs (vänstergänga). Tryck på spindellåset (28). Ta bort klämflänsen (31) och klingan. För montering, placera den nya klingan (skärriktning mot kåpans pil) och dra åt skruven moturs. Använd skyddshandskar.

Hur ställer man in den horisontella geringsvinkeln?

Öppna spaklåset (25). Vrid sågbordet (11) med hjälp av bygeln (9) till önskad vinkel (gradering 10). Stäng spaken. Förinställda stopp finns: -45°, -30°, -22,5°, -15°, 0°, 15°, 22,5°, 30°, 45°.

Hur ställer man in den vertikala geringsvinkeln?

Lossa låsknappen (23). Vrid verktygsarmen (handtag 1) till önskad vinkel (gradering 15). Dra åt knappen igen. Ändlägen finns vid 0° och 45°.

Hur använder man märklasern?

Tryck på laseromkopplaren (20) för att tända strålen. Den högra kanten av laserlinjen anger skärlinjen. Rikta aldrig lasern mot personer eller djur. Laserklass 2.

Vilken klingdiameter är kompatibel?

Klingans diameter måste vara 190 mm, med en borrdiameter på 30 mm och en tjocklek mellan 1,4 och 2,5 mm. Använd endast klingor som uppfyller EN 847-1. Undvik HSS-stålklingor.

Hur transporterar man sågen säkert?

Ställ sågen i transportläge: sänk ner verktygsarmen och tryck transportsäkringen (24) helt inåt. Använd de infällda handtagen (13) för att lyfta. Bär aldrig verktyget i skyddsanordningarna.

Hur rengör och underhåller man sågen?

Koppla bort verktyget före underhåll. Rengör regelbundet ventilationsöppningarna, den pendlande skyddskåpan (4) och glidrullen (16) med tryckluft eller en pensel. Byt ut stödplattan (7) om den är sliten genom att lossa skruvarna (8).

Vilka tillbehör finns för PCM 7?

Sågklingor på 190 mm med olika tandantal (12, 24, 40, 60) erbjuds. Artikelnummer: 2609256821 (40 tänder), 2609256868 (12 tänder), 2608640615 (24 tänder), 2608641188 (60 tänder). Tving och dammpåse medföljer.

Hur dammsuger man damm effektivt?

Använd den medföljande dammpåsen (18) monterad på spånutkastet (21). För extern dammsugning, anslut en dammsugare med slang Ø 36 mm. Töm påsen regelbundet. För hälsofarligt damm, använd en speciell dammsugare och bär P2-mask.

Vad gör man om klingan fastnar under sågning?

Släpp omedelbart strömbrytaren Start/Stopp (19). Vänta tills klingan stannat helt. Dra ur kontakten. Ta försiktigt bort arbetsstycket. Kontrollera klingans skick och inriktning. Försök aldrig att ta bort arbetsstycket medan klingan roterar.

BRUKSANVISNING PCM 7 - REV 3-2009 BOSCH

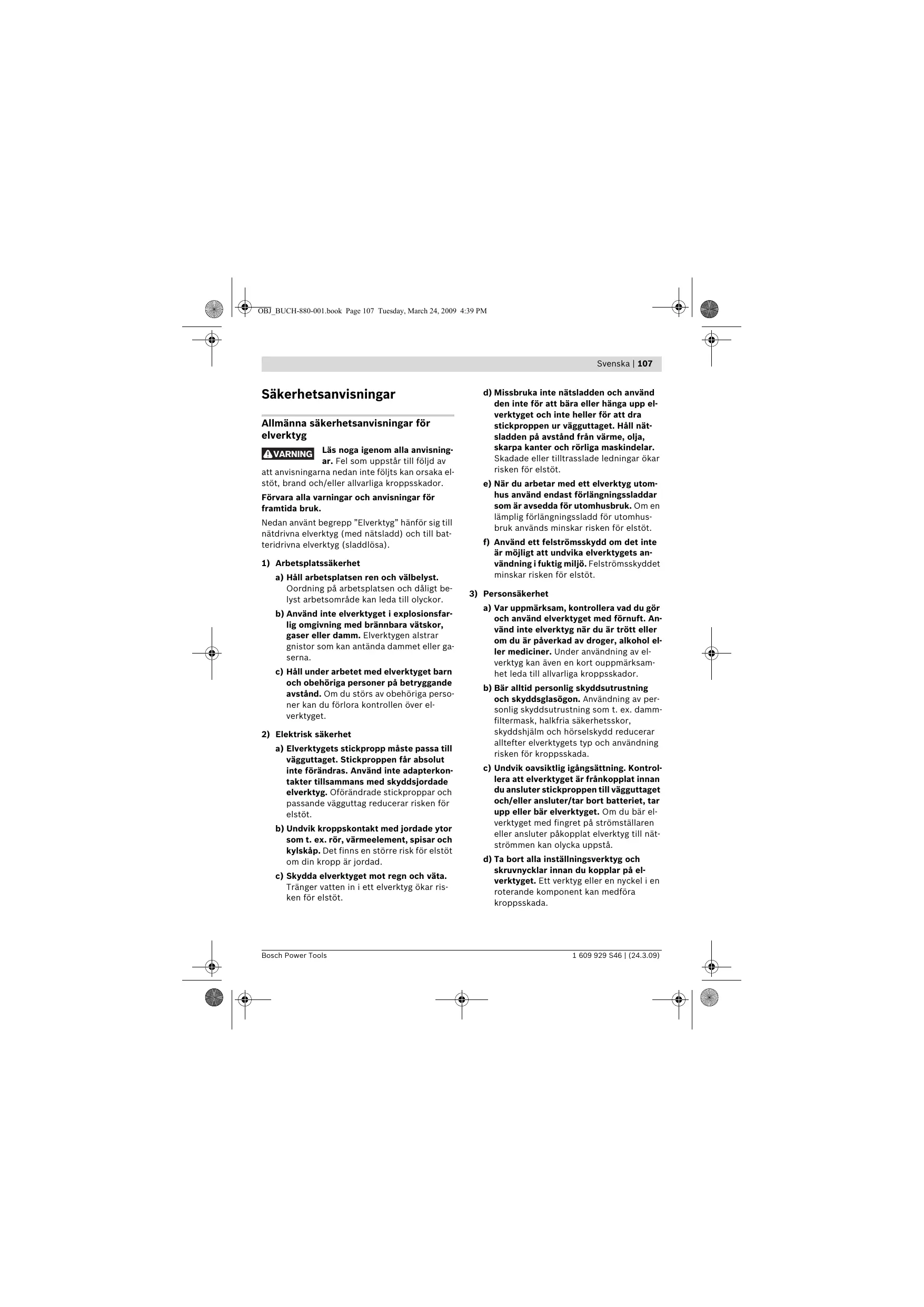

Allmänna säkerhetsanvisningar för elverktyg

A. VARNING

Läs noga igenom alla anvisningar. Fel som uppstår till följd av

att anvisningarna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga kroppsskador.

Förvara alla varningar och anvisningar för framtida bruk.

Nedan använt begrepp "Elverktyg" hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa).

1) Arbetsplatssäkerhet

a) Håll arbetsplatsen ren och välbelyst.

Oordning på arbetsplatsen och dåligt belyst arbetsområde kan leda till olyckor.

b) Använd inte elverktyget i explosionsfarlig omgivning med brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna. c) Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avstånd. Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget.

2) Elektrisk säkerhet

a) Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägguttag reducerar risken för elstöt. b) Undvik kroppskontakt med jordade ytor som t. ex. rör, värmeelement, spisar och kylskåp. Det finns en större risk för elstöt om din kropp är jordad. c) Skydda elverktyget mot regn och väta.

Tränger vatten in i ett elverktyg ökar risken för elstöt.

d) Missbruka inte nätsladden och använd den inte för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Håll nätsladden på avstånd från värme, olja, skarpa kanter och rörliga maskindelar. Skadade eller tilltrasslade ledningar ökar risken för elstöt. e) När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar som är avsedda för utomhusbruk. Om en lämplig förlängningssladd för utomhusbruk används minskar risken för elstöt. f) Använd ett felströmsskydd om det inte är möjligt att undvika elverktygets användning i fuktig miljö. Felströmsskyddet minskar risken för elstöt.

3) Personsäkerhet

a) Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd inte elverktyg när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador. b) Bär alltid personlig skyddsutrustning och skyddsglasögon. Användning av personlig skyddsutrustning som t.ex. dammfiltermask, halkfria säkerhetsskor, skyddshjälm och hörselskydd reducerar alltefter elverktygets typ och användning risken för kroppsskada. c) Undvik oavsiktlig igångsättning. Kontrollera att elverktyget är frånkopplat innan du ansluter stickproppen till vägguttaget och/eller ansluter/tar bort batteriet, tar upp eller bär elverktyget. Om du bär elverktyget med fingret på strömställaren eller ansluter påkopplat elverktyg till nätströmmen kan olycka uppstå. d) Ta bort alla inställningsverktyg och skruvnycklar innan du kopplar på elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada.

e) Undvik onormala kroppsställningar. Se till att du står stadigt och håller balansen. I detta fall kan du lättare kontrollera elverktyget i oväntade situationer. f) Bär lämpliga arbetskläder. Bär inte löst hängande kläder eller smycken. Håll hår, kläderna och handskarna på avstånd från rörliga delar. Löst hängande kläder, långt hår och smycken kan dras in av roterande delar. g) Vid elverktyg med dammutsugnings- och -uppsamlingsutrustning, se till att denna är rätt monterad och används på korrekt sätt. Användning av dammutsugning minskar de risker damm orsakar.

4) Korrekt användning och hantering av elverktyg

a) Överbelasta inte elverktyget. Använd för aktuellt arbete avsett elverktyg. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde. b) Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras. c) Dra stickproppen ur vägguttaget och/eller ta bort batteriet innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget lagras. Denna skyddsåtgärd förhindrar oavsiktlig inkoppling av elverktyget. d) Förvara elverktygen oåtkomliga för barn. Låt elverktyget inte användas av personer som inte är förtrogna med dess användning eller inte läst denna anvisning. Elverktygen är farliga om de används av oerfarna personer. e) Sköt elverktyget omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats; orsaker som kan leda till att elverktygets funktioner påverkas menligt. Låt skadade delar repareras innan elverktyget tas i bruk. Många olyckor orsakas av dåligt skötta elverktyg.

f) Håll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra. g) Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om elverktyget används på ett sätt som det inte är avsett för kan farliga situationer uppstå.

5) Service

a) Låt endast kvalificerad fackpersonal reparera elverktyget och endast med originalreservdelar. Detta garanterar att elverktygets säkerhet upprätthålls.

Säkerhetsanvisningar för kap- och geringssåg

Elverktyget levereras med en varningsskylt på tyska (visas på bilden av elverktyget på grafiksidan märkt med nummer 2). Klistra medföljande dekal i ditt eget språk över tyska texten på varningsskylten.

Säkra arbetsstycket. Ett arbetsstycke som är fastspänt i en uppspänningsanordning eller ett skruvstycke hålls säkrare än med handen. Håll arbetsplatsen ren. Materialblandningar är särskilt farliga. Lättmetalldamm kan brinna och explodera. Lämna aldrig elverktyget innan det stannat fullständigt. Insatsverktyg som efter frånkoppling fortsätter att rotera kan orsaka personskada. Elverktyget får inte användas med defekt sladd. Berör inte skadad nätsladd, dra sladden ur vägguttaget om den skadats under arbetet. Skadade nätsladdar ökar risken för elstöt.

Håll varselskyltarna på elverktyget tydligt läsbara. Trampa inte på elverktyget. Allvarliga personskador kan uppstå om elverktyget faller omkull eller om du oavsiktligt kommer i kontakt med sågklingan. Kontrollera att kling skyddet fungerar korrekt och är lättrörligt. Kling skyddet får aldrig klämmas fast i öppet läge. Håll händerna på betryggande avstånd från sågområdet när elverktyget är påkopplat. Kontakt med sågbladet medför risk för personskada. Avlägsna inte snittrester, träspån e.dyl. från sågsnittsområdet när elverktyget är påkopplat. För först verktygsarmen till viloläget och koppla sedan från elverktyget. Sågklingan ska vara tillslagen när den förs mot arbetsstycket. I annat fall finns risk för bakslag om sågklingan fastnar i arbetsstycket. Töm förutom själva arbetsstycket allt från arbetsbordet som t.ex. installationsverktyg, TRSPL 10, träbitar eller andra föremål kan med hög hastighet slängas mot operatören om de råkar komma i kontakt med den roterande sågklingan. Spänn alltid fast arbetsstycket ordentligt. Bearbeta inte arbetsstycken som är så små att de inte kan spännas fast. Handens avstånd till roterande sågklinga är i detta fall för litet. Använd sågen endast för de material som anges under ändamålsenlig användning. I annat fall finns risk för att sågen överbelastas.

▸ Om sågklingan kilas fast eller arbetet avbryts, koppla från sågen och håll sågklingan i arbetsstycket tills den stannat fullständigt. Försök inte avlägsna arbetsstycket så länge sågklingan roterar, detta kan medföra bakslag. Lokalisera och åtgärda orsaken för inklämning av sågklingan. Använd inte oskarpa, sprickiga, deformerade eller skadade sågklingor. Sågklingor med oskarpa eller fel inriktade tänder medför till följd av ett för smalt sågspår ökad friktion, inklämning av sågklingan och bakslag. Använd alltid sågklingor i rätt storlek och med lämpligt infästningshål (t.ex. stjärnformat eller runt). Sågklingor som inte passar till sågens monteringskomponenter roterar orunt och leder till att kontrollen förloras över sågen. Använd inte sågklingor i höglegerat snabbstål (HSS-stål). Dessa sågklingor kan lätt brytas sönder. ▸ Berör inte sågklingan efter arbetet innan den svalnat. Sågklingan blir mycket het under arbetet. Använd aldrig elverktyget utan inmatningsplatta. Byt ut defekt inmatningsplatta. Använd en felfri inmatningsplatta, i annat fall finns risk för att sågklingan skadar dig. Rikta inte laserstrålen mot människor eller djur och rikta inte heller själv blicken mot laserstrålen. Detta elverktyg alstrar laserstrålning i laserklass 2 enligt EN 60825-1. Risk finns att strålen bländar personer. Låt inte barn utan uppsikt använda ett elverktyg med laser. Risk finns för att personer oavsiktligt bländas. Byt inte ut monterad laser mot en laser av annan typ. En laser som inte passar till detta elverktyg kan innebära fara för personer.

Symboler

Beakta symbolerna nedan som kan vara viktiga för elverktygets användning. Lägg på minne symbolerna och deras betydelse. Korrekt tolkning av symbolerna hjälper till att bättre och säkrare använda elverktyget.

Symbol	Betydelse
	Bär dammskyddsmask.
	Bär skyddsglasögon.
	Bär hörskelskydd. Risk finns für att buller leder till hörskelskada.
	Riktainte laserstrålen mot mönnskor eller djur och rikta inte hel-ler själv blichen mot laserstrålen. Detta elverktyg alstrar laserstrå-ling i laserklass 2 enligt EN 60825-1. Risk finns att strålen bländarpersoner.
	Beakta sänglingans dimensioner. Centrumhålet måsteutan spel passa på verktygsspindeln. Använd inte reducerstycken erller adaptor.
	Risikområde! Håll händerna, fingrarna och armarna på betryggandeavständ frän detta område.
	Transportsäkringen 24 underlättar hanteringen av elverktyget vid trans-port till användningsplatsen.- Tryck in transportsäkring 24 helt:Så här sökras elverktyget (transportlåge)- Dra ut transportsäkring 24 helt:Uplåsning av spärren (arbetslåge)
	Endast für EU-länder:Släng inte elverktyg i hushållsavfall!Enligt europeiska direktivet 2002/96/EG För kasserade elektriska ochelektroniska apparater och dess modifiering till nationell rätt måsteobrukbara elverktyg omhändertaseparat och på miljövänligt sätt lam-nas in for ätervinning.

Fel som uppstår till följd av att anvisningarna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga kroppsskador.

Ändamålsenlig användning

Elverktyget är avsett för stationär längs- och tvärsågning i rak vinkel i trä. Härvid kan horisontella geringsvinklar mellan -46° och +46° samt vertikala geringsvinklar mellan 0° och 45° utföras.

Elverktyget har konstruerats för sågning av hårt och mjukt trä.

Illustrerade komponenter

Numreringen av komponenterna hänvisar till illustration av elverktyget på grafiksidan.

1 Handtag 2 Laservarningsskylt 3 Spak för upplåsning av verktygsarmen 4 Klingskydd 5 Pendlande klingskydd 6 Anslagsskena 7 Insatsplatta 8 Skruvar för inmatningsplatta 9 Bygel för vridning av sågbordet

10 Skala för geringsvinkel (horisontell) 11 Sågbord 12 Monteringshål 13 Greppfördjupningar 14 Skruvtving 15 Skala för geringsvinkel (vertikal) 16 Glidrulle 17 Sågblad 18 Dammpåse 19 Strömställare Till/Från 20 Kontakt för lasern (uppmärkning av snittlinje) 21 Spånutkast 22 Sexkantnyckel (6 mm) 23 Spännspak för valfri geringsvinkel (vertikal)

24 Transportsäkring 25 Spännspak för valfri geringsvinkel (horisontell) 26 Anslagsskenans insexkantskruvar (6 mm) 27 Hål för skruvtving 28 Spindellåsning 29 Batterifack 30 Insexkantskruv (6 mm) för sågbladets infästning 31 Spännfläns 32 Inre spännfläns 33 Vingskruv 34 Gängstång 35 Vinkelindikator (horisontell) 36 Vinkelindikator (vertikal)

I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen. I vårt tillbehörsprogram beskrivs allt tillbehör som finns.

Tekniska data

Kap- och geringssåg		PCM 7
Produktnummer		3 603 M01 2..
Upptagen märkeffekt	W	1100
Märkspänning	V	230
Frekvens	Hz	50/60
Tomgångsvarvital	min-1	4800
Lasertyp		650 nm, < 1 mW
Laserklass		2
Vikt enligt EPTA-Procedure 01/2003	kg	8,0
Skyddsklass		☐/II
De mätt (största/minsta) som är tillåtna für arbets-stycket finns angivna på sidan 116.
Uppgifterna gäller für märkspänningar [U] 230 V. Vid lög spänning och utföranden i vissaalander kan uppgif-terna variera.
Beakta produktnumret på elverktygets typskylt. Handelsbeteckningarna für enskilda elverktyg kan va-riera.

112 | Svenska

Mått för lämpliga sågklingor

Sågklingans diameter	mm	190
Klingans stomtjocklek	mm	1,4-2,5
Centrumhålets diameter	mm	30

Buller-/vibrationsdata

Mätvärdena har tagits fram baserade på EN 61029.

Maskinens A-vägda ljudnivå uppnår i typiska fall: Ljudtrycksnivå 93 dB(A); ljudeffektnivå 106 dB(A). Onoggrannhet K=3 dB.

Använd hörselskydd!

Försäkran om överensstämmelse

Vi försäkrar härmed under exklusivt ansvar att denna produkt som beskrivs i "Tekniska data" överensstämmer med följande normer och normativa dokument: EN 61029, EN 60825-1 enligt bestämmelserna i direktiven 2004/108/EG, 98/37/EG (till 28.12.2009), 2006/42/EG (från 29.12.2009).

Teknisk tillverkningsdokumentation finns hos: Robert Bosch GmbH, Dept. PT/ESC, D-70745 Leinfelden-Echterdingen

Undvik oavsiktlig start av elverktyget. Under montering och alla arbeten på elverktyget får stickproppen inte vara ansluten till nätströmmen.

Leveransen omfattar

Beakta beskrivningen av leveransomfånget i början av bruksanvisningen.

Kontrollera innan elverktyget startas att alla nedan angivna delar medlevererats:

• Kap- och geringssåg med monterad sågklinga, dammpåse 18
• Skruvtving 14
• Sexkantnyckel 22
• Batterier (2x, storlek AAA, 1,5 V)

Anvisning: Kontrollera elverktyget avseende skador.

För fortsatt användning av elverktyget måste skyddsanordningarna eller lätt skadade delar noggrant undersökas avseende felfri och ändamålsenlig funktion. Kontrollera att de rörliga delarna fungerar felfritt, inte kärvar och att de är oskadade. Alla komponenter ska vara korrekt monterade och uppfylla alla villkor för att kunna garantera en felfri drift.

Skadade skyddsanordningar och delar ska repareras eller bytas ut hos en auktoriserad fackverkstad.

Följande verktyg behövs i tillägg:

Krysskruvmejsel

Montering på ett arbetsbord

(se bild A)

För att en säker hantering ska kunna garanteras bör elverktyget monteras på ett plant och stabilt arbetsbord (arbetsbänk). - Ta försiktigt ut alla medlevererade delar ur förpackningen. - Avlägsna allt förpackningsmaterial från elverktyget och medlevererat tillbehör. - Spänn fast elverktyget på arbetsbordet med hjälp av lämpliga skruvar. Använd för detta ändamål borrhålen 12.

Insättning av batterier

(se bild B)

• Öppna batterifacket 29.
• Lägg in medföljande batterier enligt angiven polaritet.
• Stäng batterifacket.

Damm-/spånutsugning

Damm från material som t.ex. blyhaltig målning, vissa träslag, mineraler och metall kan vara hälsovådligt. Beröring eller inandning av dammet kan orsaka allergiska reaktioner och/eller andningsbesvär hos användaren eller personer som uppehåller sig i närheten.

Vissa damm från ek eller bok anses vara cancerogena, speciellt då i förbindelse med tillsatsämnen för träbehandling (kromat, träkonserveringsmedel). Endast yrkesmän får bearbeta asbesthaltigt material.

• Använd alltid dammutsugning.
• Se till att arbetsplatsen är väl ventilerad.
• Vi rekommenderar att använda andningsskydd i filter-klass P2.

Beakta de föreskrifter som i aktuellt land gäller för bearbetat material.

Damm-/spånutsugningen kan blockeras av damm, spån eller fragment av arbetsstycket.

• Koppla från elverktyget och dra stickproppen ur vägguttaget.
• Vänta tills sågklingan har stannat helt.
• Ta reda på orsaken till blockeringen och åtgärda problemet.

Självsugande

(se bild C)

• Placera dammpåsen 18 på spånutkastet 21.

Dammpåsen får under sågning inte beröra rörliga delar på elverktyget.

Töm dammpåsen i god tid.

Extern utsugning

För utsugning kan till spånutkastet även en dammsugarslang (Ø 36 mm) anslutas.

Dammsugaren måste vara lämplig för det material som ska bearbetas.

Använd för utsugning av hälsovådligt och cancerframkallande eller torrt damm en specialdammsugare.

Verktygsbyte

(se bild D1-D4)

Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget. Använd skyddshandskar vid montering av sågklingan. Om sågklingan berörs finns risk för personskada.

Använd endast sågklingor vilkas högsta tillåtna hastighet är högre än elverktygets tomgångsvarvtal.

Använd endast sågklingor som motsvarar de i instruktionsboken angivna specifikationerna, som testats enligt EN 847-1 och försetts med godkännandemärke.

Borttagning av sågklinga

• Ställ elverktyget i arbetsläge. Vrid insexkantskruven 30 med medlevererad sexkantnyckel 22 och tryck samtidigt spindellåsningen 28 tills den snäpper fast.
• Håll spindellåsknappen 28 nedtryckt och skruva medurs bort skruven 30 (vänstergängad!)
• Ta bort spännflänsen 31. Tryck på spaken 3 och sväng det pendlande klingSkyddet 5 bakåt mot stoppet.
• Håll det pendlande klingSkyddet i detta läge och ta bort sågklingan 17.
• Skjut pendlande klingSkyddet långsamt nedåt.

Om så behövs, rengör alla tillhörande delar före återmontering.

Tryck ned spaken 3 och sväng det pendlande klingSkyddet 5 bakåt mot stoppet och håll det i detta läge. Lägg upp den nya sågklingan på den inre spännflänsen 32. Kontrollera vid montering att tändernas skärriktning (i pilens riktning på sågklingan) överensstämmer med pilens riktning på klingSkyddet! Skjut pendlande klingSkyddet långsamt nedåt. Lägg upp spännflänsen 31 och skruven 30. Tryck spindellåsknappen 28 tills den snäpper fast och dra moturs fast sexkantskruven.

Drift

Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget.

Transportsäkring

(se bild E)

Transportsäkringen 24 underlättar hanteringen av elverktyget vid transport till användningsplatsen.

Upplåsning av spärren (arbetsläge)

Tryck med handtaget 1 verktygsarmen lätt nedåt för att avlasta transportsäkringen 24. Dra helt ut transportsäkringen 24. Skjut verktygsarmen långsamt uppåt.

Så här säkras elverktyget (transportläge)

• Spärra sågbordet 11 genom att stänga spännspaken 25. Tryck på spaken 3 och sväng samtidigt verktygsarmen med handtaget 1 nedåt så att transportsäkringen 24 kan tryckas in.

Verktygsarmen är nu låst för transport.

Fastspänning av arbetsstycket

(se bild F)

För optimal arbetssäkerhet ska arbetsstycket alltid spännas fast.

Bearbeta inte arbetsstycken som är så små att de inte kan spännas fast.

Tryck arbetsstycket stadigt mot anslagskenan 6. - Stick in medföljande skruvtving 14 i ett härför avsett hål 27. - Lossa vingskruven 33 och anpassa skruvtvingen till arbetsstycket. Dra åter fast vingskruven. - Spänn fast arbetsstycket genom att vrida gängstången 34.

Lossning av arbetsstycke

• Lossa skruvtvingen genom att vrida den gängade stången 34 moturs.

Inställning av geringsvinkel

Vid inställningen av geringsvinkel, se till att strömställaren 19 inte aktiveras. Risk för personskada kan uppstå om elverktyget startar. Stäng alltid spännspaken 25 innan sågning inleds. I annat fall finns risk för att sågklingan snedställs i arbetsstycket.

Inställning av horisontell geringsvinkel

(se bild G)

Den horisontella geringsvinkeln kan ställas in inom ett område mellan 46° (på vänster sida) och 46° (på höger sida).

• Öppna spännspaken 25 om den är stängd. Sågbordet är nu fritt rörligt.
• Sväng sågbordet 11 med bygeln 9 åt vänster eller höger tills vinkelindikatorn 35 visar önskad geringsvinkel.
• Stäng spännspaken 25.

För snabb och exakt inställning av ofta använda geringsvinklar låser sågbordet 11 vid följande standardvinklar:

-45° / -30° / -22,5° / -15° / 0° / 15° / 22,5° / 30° / 45°

Inställning av vertikal geringsvinkel

(se bild H)

Den vertikala geringsvinkeln kan ställas in inom ett område mellan 0° och 45°.

• Lossa spännspaken 23.
• Sväng verktygsarmen med handtaget 1 tills vinkelindikatorn 36 visar önskad geringsvinkel.
• Håll verktygsarmen i detta läge och dra åter fast spännspaken 23.

För snabb och exakt inställning av standardvinkel 0° och 45° finns på huset ändanslag.

• Lossa spännspaken 23.
• Sväng verktygsarmen med handtaget 1 åt höger mot anslag (0°) eller åt vänster mot anslag (45°). Dra åter fast spännspaken 23.

Driftstart

Inkoppling

Tryck för Start ned strömställaren 19 och håll den nedtryckt.

Anvisning: Av säkerhetsskäl kan elverktygets strömställare Till/Från 19 inte låsas, utan måste under drift hållas nedtryckt.

Spaken 3 måste tryckas in innan verktygsarmen kan föras nedåt.

• För att kunna utföra sågning måste, förutom att strömställaren aktiveras, även spaken 3 tryckas ned. (se bild I)

Urkoppling

• För urkoppling av elverktyget släpp strömställaren 19.

Arbetsanvisningar

Allmänna såganvisningar

Innan sågning påbörjas bör kontroll ske av att sågklingan inte berör anslagsskenan, skruvtvingarna eller andra maskindelar. Ta bort eventuella hjälpanslag eller anpassa dem.

Skydda sågklingan mot slag och stötar. Tryck inte i sidled mot sågklingan.

Bearbeta inte snedvridna arbetsstycken. Arbetsstycket måste alltid ha en rak kant som läggs an mot anslagsskenan.

Fria ändar på långa arbetsstycken måste alltid pallpas upp eller stödjas.

Märkning av skärlinjen

(se bild J)

En laserstråle visar sågklingans snittlinje. Arbetsstycket kan nu exakt ställas in för sågning utan att det pendlande klingSkyddet behöver öppnas.

• Koppla på laserstrålen med strömställaren 20.
• Mark upp linjen på arbetsstycket längs laserlinjens högra kant.

Hantering

(se bild K)

Håll händerna, fingrarna och armarna på betryggande avstånd från roterande sågklinga.

Lägg inte armarna i kors framför verktygsarmen.

Tillåtna mått på arbetsstycket

Största arbetsstycke:

Geringsvinkel		Höjd x bredd
horizontal	vertikalt
0°	0°	50 x 110 mm
45°	0°	37 x 110 mm
0°	45°	50 x 76 mm
45°	45°	37 x 76 mm

Minsta arbetsstycke:

(= alla arbetsstycken som kan spännas fast till höger eller till vänster om sågklingan med den medföljande skruvtvingen 14):

100 × 40 mm (längd × bredd)

Kapning

• Spänn fast arbetsstycket med hänsyn till dimensionerna.
• Ställ in önskad horisontell och/eller vertikal geringsvinkel.
• Koppla på elverktyget. Tryck på spaken 3 och för verktygsarmen med handtaget 1 långsamt nedåt.
• Såga arbetsstycket med jämn matningshastighet.
• Koppla från elverktyget och vänta tills sågklingan stannat helt.
• Skjut verktygsarmen långsamt uppåt.

Byte av insatsplatta

Den röda inmatningsplattan 7 kan slitas under en längre tids användning av elverktyget.

Byt ut defekta inmatningsplattor.

• Ställ elverktyget i arbetsläge.
• Skruva bort skruvarna 8 med en krysspårmejsel och ta ut den gamla inmatningsplattan. Sätt in den nya insatsplattan och dra åter fast skruvarna 8.

• Ställ elverktyget i transportläge. Lyfta eller transportera sågbordet genom att gripa tag i greppfördjupningarna 13 på sågbordets 11 sidor. Vid transport av elverktyget använd endast transportanordningarna och inte skyddsutrustningen.

Underhåll och service

Underhåll och rengöring

Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget.

Om i elverktyget trots exakt tillverkning och sträng kontroll störning skulle uppstå, bör reparation utföras av auktoriserad serviceverkstad för Bosch elverktyg.

Ange alltid vid förfrågningar och reservdelsbeställningar det 10-siffriga produktnumret som finns på elverktygets typskylt.

Rengöring

Håll elverktyget och dess ventilationsöppningar rena för bra och säkert arbete.

Det pendlande klingskyddet måste alltid vara fritt rörligt och stänga automatiskt. Håll därför området kring det pendlande klingskyddet rent.

Avlägsna damm och spån efter varje arbetsoperation genom renblåsning med tryckluft eller med en pensel.

Rengör regelbundet glidrullen 16.

Tillbehör

Sågklingor för trä och plattor, paneler och lister

Sågklinga 190 × 30 mm

40 tänder. 2609 256 821

Sågklinga 190 × 30 mm

12 tänder. 2609 256 868

Sågklinga 190 × 30 mm

24 tänder. 2608 640 615

Sågklinga 190 × 30 mm

60 tänder. 2608 641 188

Kundservice och kundkonsulter

Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och reservdelar. Sprängskisser och information om reservdelar lämnas även på adressen:

www.bosch-pt.com

Bosch kundkonsultgruppen hjälper gärna när det gäller frågor beträffande köp, användning och inställning av produkter och tillbehör.

Svenska

Elverktyg, tillbehör och förpackning ska omhändertas på miljövänligt sätt för återvinning.

För att underlätta sortering vid återvinning är plastdelarna markerade.

Släng inte elverktyg i hushållsavfall!

Enligt europeiska direktivet

2002/96/EG för kasserade elektriska och elektroniska apparater och dess modifiering till nationell

rätt måste oanvändbara elverktyg omhändertas separat och på miljövänligt sätt lämnas in för återvinning.

Ändringar förbehålls.

118 | Norsk

• Till utkoppling släpper du på-/av-brytaren 19.

Arbeidshenvisninger

BkIÖUbaHe

För att koppla in, tryck på strömbrytaren 19.

Varning: För att undvika risk för oavsiktlig start kan strömbrytaren 19 inte vara i påslaget läge under arbete, den måste hållas nedtryckt.

Elverktyget får endast startas genom att trycka på knappen 3.

För att starta, tryck på strömbrytaren 3. (Se fig. I)

Frånkoppling

• För att stänga av, släpp strömbrytaren 19.

Arbetsanvisningar

Allmänna säkerhetsanvisningar

Innan du börjar, se till att sågbladet inte är i kontakt med arbetsstycket eller andra föremål. Ta bort eventuella spikar eller skruvar från arbetsstycket.

Skydda dig mot plötsliga stötar. Undvik att utsätta maskinen för överbelastning.

Bearbeta inte deformerade delar. Delarna måste ha raka kanter för att kunna föras in i styrspåret.

Delarna måste vara fria från spån.

06o3haabaHe Ha HAHHraHa cpe3a

(BnXTeΦnrg.J)

Aa3epen IbU Bn IIOka3Ba IINHnTa, IIO KOHTO ⅢpKyIaRPNrT DnCK Μe pReke. C HeJ MoKeTe IIpeuN3HO Da IIO3NuOHnpate O6pa6oTBaHnI DeTaI, 6e3 da OTbApTe WapHnHnI PpeDIIa3EH KOKxY.

3a ueIa BkAIOueTe Ia3epHnI Aby C TpyCKOBnI ppeKbCba 20. IopdpabheTe IpeDbapnteHnHaHeceHaTa MapKnpoBka Bbpxy DeTaunla TIO Decnna Pb6 Ha aa3epHaTa AHHN.

Pa60Ta c eAleKtpoHCTpyMeHTa

(Bnxte pfir. K)

ApkTe Ipctnte n pceTe cn Ha 6e3oNaCHO pa3CTOHHne OT BbPTaUNte ce eEMeHTn Ha eEeKTPoHnCTpyMeHTa.

He nocTaBnTe pbuTe cN haIpyko IpeD paMTo Ha eEeKtpOnHCTpymeHa.

Donyctmnpa3mepnHa06pa6oTBaHnA Detai

MaKcHmAleh pa3MeP Ha DaTeaHa:

Нakлон хоризон- Тално	Верта- Кално	Височиа x широчиа
0°	0°	50 x 110 mm
45°	0°	37 x 110 mm
0°	45°	50 x 76 mm
45°	45°	37 x 76 mm

Profillistu apsträde

Profillistes var apstradat divos dažados veidos:

• atbalstot pret vadotni

-noguldot uz zageesanas galda
