PCM 7 - REV 3-2009 - Serra de esquadria BOSCH - Manual de utilização gratuito

Marca	BOSCH
Modelo	PCM 7
Categoria	Serra de esquadria
Potência nominal absorvida	1100 W
Tensão nominal	230 V
Frequência	50/60 Hz
Velocidade de rotação em vazio	4800 tr/min
Peso (conforme EPTA 01/2003)	8,0 kg
Classe de proteção	II (isolamento duplo)
Diâmetro da lâmina de serra	190 mm
Espessura da lâmina	1,4 – 2,5 mm
Diâmetro do furo	30 mm
Faixa de ângulo de esquadria horizontal	-46° a +46°
Faixa de ângulo de esquadria vertical	0° a 45°
Tipo de laser	650 nm, < 1 mW, classe 2
Nível de pressão acústica	93 dB(A)
Nível de intensidade acústica	106 dB(A)
Sistema de aspiração	Saco de pó integrado, conexão para aspirador externo (Ø 36 mm)
Grampo	Aperto por parafuso, adaptável à esquerda ou à direita
Dispositivo de segurança	Cobertura de proteção com movimento pendular, parada de emergência
Acessórios fornecidos	Saco de pó, grampo, chave sextavada 6 mm, pilhas AAA (2x)
Dimensões máximas da peça (0°/0°)	50 x 110 mm (altura x largura)
Dimensões mínimas da peça	100 x 40 mm (comprimento x largura)
Manutenção	Limpar regularmente a cobertura de proteção e o rolete deslizante; substituir a placa de suporte se desgastada

Perguntas frequentes - PCM 7 - REV 3-2009 BOSCH

Como trocar a lâmina de serra na Bosch PCM 7?

Desconecte a ferramenta. Use a chave sextavada fornecida (6 mm) para soltar o parafuso hexagonal interno (30) girando no sentido horário (rosca esquerda). Pressione o travamento do eixo (28). Remova o flange de aperto (31) e a lâmina. Para montar, coloque a nova lâmina (sentido de corte em direção à seta da cobertura) e aperte o parafuso no sentido anti-horário. Use luvas de proteção.

Como ajustar o ângulo de esquadria horizontal?

Abra a alavanca de aperto (25). Gire a mesa de serra (11) com o auxílio do estribo (9) até o ângulo desejado (graduação 10). Feche a alavanca. Existem encaixes predefinidos: -45°, -30°, -22,5°, -15°, 0°, 15°, 22,5°, 30°, 45°.

Como ajustar o ângulo de esquadria vertical?

Solte o botão de aperto (23). Incline o braço da ferramenta (alavanca 1) até o ângulo desejado (graduação 15). Aperte novamente o botão. Existem batentes de fim de curso em 0° e 45°.

Como usar o laser de marcação?

Pressione o interruptor do laser (20) para ligar o feixe. A borda direita da linha do laser indica o traço de corte. Nunca dirija o laser para pessoas ou animais. Classe laser 2.

Qual é o diâmetro de lâmina compatível?

O diâmetro da lâmina deve ser de 190 mm, com um furo de 30 mm e espessura entre 1,4 e 2,5 mm. Use apenas lâminas em conformidade com a norma EN 847-1. Evite lâminas de aço HSS.

Como transportar a serra com segurança?

Coloque a serra na posição de transporte: abaixe o braço da ferramenta e empurre o dispositivo de proteção para transporte (24) completamente para dentro. Use as alças embutidas (13) para levantá-la. Nunca transporte a ferramenta pelos dispositivos de proteção.

Como limpar e fazer manutenção da serra?

Desconecte a ferramenta antes de qualquer manutenção. Limpe regularmente as aberturas de ventilação, a cobertura de proteção com movimento pendular (4) e o rolete deslizante (16) com ar comprimido ou um pincel. Substitua a placa de suporte (7) se estiver desgastada, desapertando os parafusos (8).

Quais acessórios estão disponíveis para a PCM 7?

São oferecidas lâminas de serra de 190 mm com diferentes números de dentes (12, 24, 40, 60). Referências: 2609256821 (40 dentes), 2609256868 (12 dentes), 2608640615 (24 dentes), 2608641188 (60 dentes). O grampo e o saco de pó são fornecidos.

Como aspirar o pó eficazmente?

Use o saco de pó (18) fornecido montado na ejeção de cavacos (21). Para aspiração externa, conecte um aspirador com mangueira de Ø 36 mm. Esvazie o saco regularmente. Para pós nocivos, use um aspirador especial e use uma máscara P2.

O que fazer se a lâmina travar durante o corte?

Solte imediatamente o interruptor Liga/Desliga (19). Aguarde a parada completa da lâmina. Desconecte o plugue. Remova a peça com cuidado. Verifique o estado da lâmina e o alinhamento. Nunca force para remover a peça enquanto a lâmina gira.

MANUAL DE UTILIZADOR PCM 7 - REV 3-2009 BOSCH

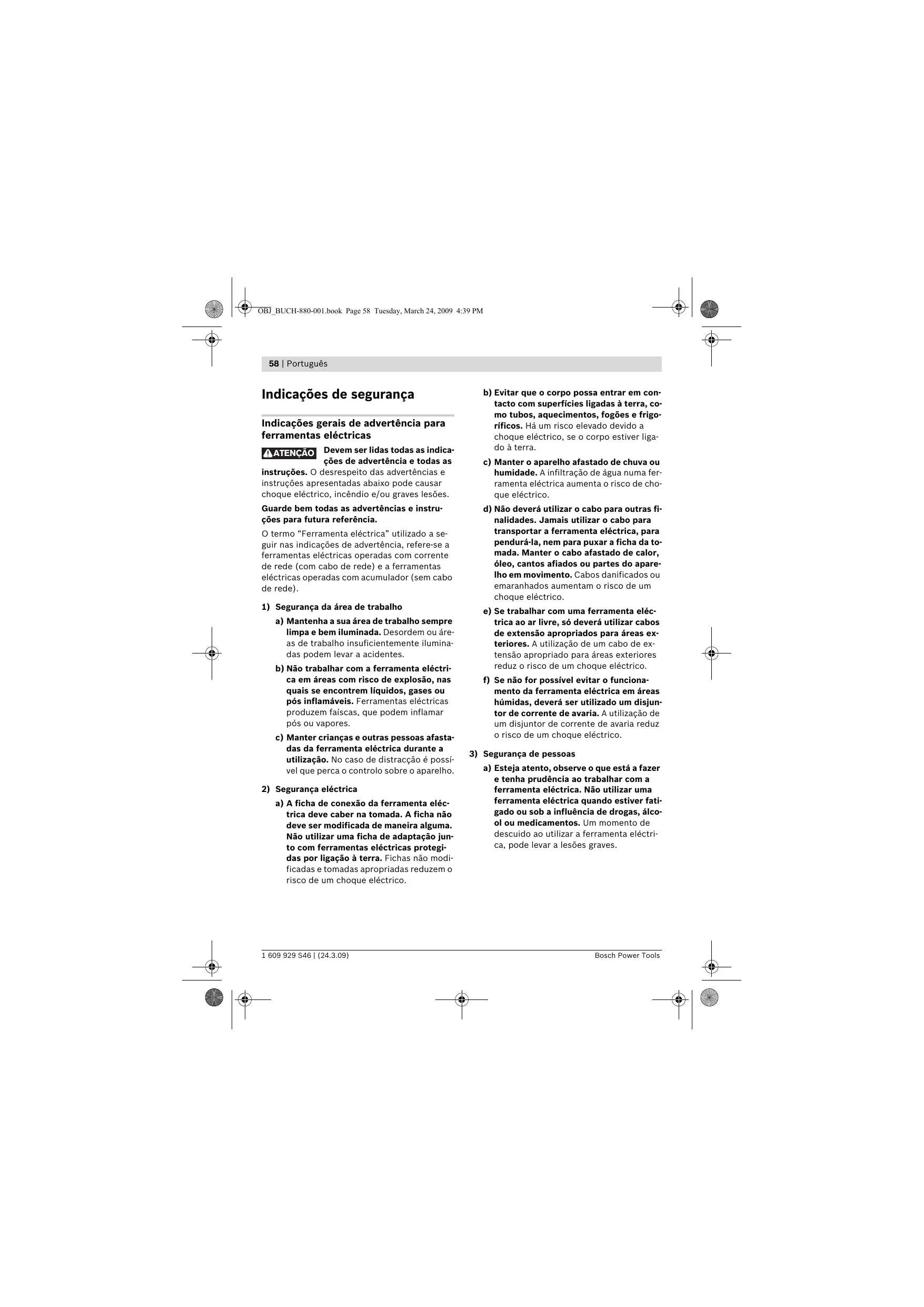

Indicações de segurança

Indicações gerais de advertência para ferramentas elétricas

ATENÇÃO

Devem ser lidas todas as indicações de advertência e todas as instruções.

O desrespeito das advertências e instruções apresentadas abaixo pode causar choque elétrico, incêndio e/ou graves lesões.

Guarde bem todas as advertências e instruções para futura referência.

O termo "ferramenta elétrica" utilizado a seguir nas indicações de advertência refere-se a ferramentas elétricas operadas com corrente de rede (com cabo de rede) e a ferramentas elétricas operadas com acumulador (sem cabo de rede).

a) Mantenha a sua área de trabalho sempre limpa e bem iluminada. Desordem ou áreas de trabalho insuficientemente iluminadas podem levar a acidentes. b) Não trabalhe com a ferramenta elétrica em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou pós inflamáveis. Ferramentas elétricas produzem faíscas, que podem inflamar pós ou vapores. c) Mantenha crianças e outras pessoas afastadas da ferramenta elétrica durante a utilização. No caso de distração é possível que perca o controlo sobre o aparelho.

a) A ficha de conexão da ferramenta elétrica deve caber na tomada. A ficha não deve ser modificada de maneira alguma. Não utilize uma ficha de adaptação junto com ferramentas elétricas protegidas por ligação à terra. Fichas não modificadas e tomadas apropriadas reduzem o risco de um choque elétrico.

b) Evite que o corpo possa entrar em contacto com superfícies ligadas à terra, como tubos, aquecimentos, fogões e frigoríficos. Há um risco elevado devido a choque elétrico, se o corpo estiver ligado à terra. c) Mantenha o aparelho afastado de chuva ou humidade. A infiltração de água numa ferramenta elétrica aumenta o risco de choque elétrico. d) Não utilize o cabo para outras finalidades. Jamais utilize o cabo para transportar a ferramenta elétrica, para pendurá-la, nem para puxar a ficha da tomada. Mantenha o cabo afastado de calor, óleo, cantos afiados ou partes do aparelho em movimento. Cabos danificados ou emaranhados aumentam o risco de um choque elétrico. e) Se trabalhar com a ferramenta elétrica ao ar livre, só deverá utilizar cabos de extensão apropriados para áreas exteriores. A utilização de um cabo de extensão apropriado para áreas exteriores reduz o risco de um choque elétrico. f) Se não for possível evitar o funcionamento da ferramenta elétrica em áreas húmidas, deverá ser utilizado um disjuntor de corrente de avaria. A utilização de um disjuntor de corrente de avaria reduz o risco de um choque elétrico.

3) Segurança de pessoas

a) Esteja atento, observe o que está a fazer e tenha prudência ao trabalhar com a ferramenta elétrica. Não utilize uma ferramenta elétrica quando estiver fatigado ou sob a influência de drogas, álcool ou medicamentos. Um momento de descuido ao utilizar a ferramenta elétrica pode levar a lesões graves.

b) Utilizar equipamento de proteção pessoal e sempre óculos de proteção. A utilização de equipamento de proteção pessoal, como máscara de proteção contra pó, sapatos de segurança antiderrapantes, capacete de segurança ou proteção auricular, de acordo com o tipo e aplicação da ferramenta elétrica, reduz o risco de lesões. c) Evitar uma colocação em funcionamento involuntária. Assegure-se de que a ferramenta elétrica está desligada, antes de conectá-la à alimentação de rede e/ou ao acumulador, antes de levantá-la ou de transportá-la. Se tiver o dedo no interruptor ao transportar a ferramenta elétrica ou se o aparelho for conectado à alimentação de rede quando estiver ligado, poderão ocorrer acidentes. d) Remover ferramentas de ajuste ou chaves de boca antes de ligar a ferramenta elétrica. Uma ferramenta ou chave que se encontrar numa parte do aparelho em movimento pode levar a lesões. e) Evite uma posição anormal. Mantenha uma posição firme e mantenha sempre o equilíbrio. Desta forma é mais fácil controlar a ferramenta elétrica em situações inesperadas. f) Usar roupa apropriada. Não use roupa larga nem joias. Mantenha os cabelos, roupas e luvas afastadas de partes em movimento. Roupas frouxas, cabelos longos ou joias podem ser agarrados por peças em movimento. g) Se for possível montar dispositivos de aspiração ou de recolha, assegure-se de que estejam conectados e utilizados corretamente. A utilização de uma aspiração de pó pode reduzir o perigo devido ao pó.

4) Utilização e manuseio cuidadoso de ferramentas elétricas

a) Não sobrecarregue o aparelho. Utilize a ferramenta elétrica apropriada para o seu trabalho. É melhor e mais seguro trabalhar com a ferramenta elétrica apropriada na área de potência indicada. b) Não utilize uma ferramenta elétrica com um interruptor defeituoso. Uma ferramenta elétrica que não pode mais ser ligada nem desligada é perigosa e deve ser reparada. c) Puxe a ficha da tomada e/ou remova o acumulador antes de executar ajustes no aparelho, de substituir acessórios ou de guardar o aparelho. Esta medida de segurança evita o arranque involuntário da ferramenta elétrica. d) Guarde ferramentas elétricas não utilizadas fora do alcance de crianças. Não permita que pessoas que não estejam familiarizadas com o aparelho ou que não tenham lido estas instruções utilizem o aparelho. Ferramentas elétricas são perigosas se forem utilizadas por pessoas inexperientes. e) Trate a ferramenta elétrica com cuidado. Controle se as partes móveis do aparelho funcionam perfeitamente e não emperram, e se há peças quebradas ou danificadas que possam prejudicar o funcionamento da ferramenta elétrica. Permita que peças danificadas sejam reparadas antes da utilização. Muitos acidentes têm como causa a manutenção insuficiente de ferramentas elétricas. f) Mantenha as ferramentas de corte afiadas e limpas. Ferramentas de corte cuidadosamente tratadas e com cantos de corte afiados emperram com menos frequência e podem ser conduzidas com maior facilidade.

g) Utilize a ferramenta elétrica, acessórios, ferramentas de aplicação, etc. conforme estas instruções. Considere as condições de trabalho e a tarefa a ser executada. A utilização de ferramentas elétricas para outras tarefas que não as aplicações previstas pode levar a situações perigosas.

5) Serviço

a) Só permita que o seu aparelho seja reparado por pessoal especializado e qualificado e só com peças de reposição originais. Desta forma é assegurado o funcionamento seguro do aparelho.

Indicações de segurança para serras de corte e de meia-esquadria

A ferramenta elétrica é fornecida com uma placa de advertência em idioma alemão (marcada com número 2 na figura da ferramenta elétrica que se encontra na página de esquemas).

Antes da primeira colocação em funcionamento, decore o adesivo com o texto de advertência no seu idioma nacional sobre a placa de advertência em idioma alemão.

Fixe a peça a ser trabalhada. Uma peça a ser trabalhada fixa com dispositivos de aperto ou com torno de bancada está mais firme do que segurada com a mão. - Mantenha o seu local de trabalho limpo. Misturas de material são especialmente perigosas. Pó de metal leve pode queimar ou explodir. - Jamais abandone a ferramenta, antes que esta esteja completamente parada. Ferramentas de trabalho em funcionamento por inércia podem causar lesões.

• Não utilize a ferramenta elétrica com um cabo danificado. Não toque no cabo danificado nem puxe a ficha da tomada, se o cabo for danificado durante o trabalho. Cabos danificados AUMENTAM O RISCO DE UM CHOQUE ELÉTRICO.
• Jamais permita que as placas de advertência na ferramenta elétrica se tornem irreconhecíveis.
• Jamais se posicione sobre a ferramenta elétrica. É possível que ocorram graves lesões se a ferramenta elétrica tombar ou se por acaso entrar em contato com a lâmina de serra. Assegure-se de que a capa de proteção está em funcionamento correto. Isso é importante para a sua segurança.
• Manter as suas mãos afastadas da área de corte quando a ferramenta elétrica estiver em funcionamento. Há perigo de lesões se houver contato com a lâmina de serra.
• Jamais remover resíduos de corte, aparas ou objetos semelhantes da área de corte, enquanto a ferramenta elétrica estiver em funcionamento. Sempre conduzir primeiramente a ferramenta para a posição de repouso e desligar a ferramenta. Só conduzir a lâmina de serra em direção da peça a ser trabalhada quando estiver ligada. Caso contrário há risco de um contragolpe, se a lâmina de serra se enganchar na peça a ser trabalhada. Só utilizar a ferramenta elétrica quando a superfície de trabalho estiver limpa e livre de aparas de madeira, etc. Sobre a superfície de trabalho não deve se encontrar nenhuma ferramenta de ajuste, somente a peça a ser trabalhada. Pequenos pedaços de madeira ou outros objetos que entrem em contato com a lâmina de serra, podem ser atirados contra o operador com alta velocidade.

A peça a ser trabalhada deve sempre ser fixada com firmeza. Não trabalhar em peças que sejam demasiadamente pequenas para serem fixadas. Caso contrário, a distância entre a sua mão e a lâmina de serra em rotação não será suficiente. Só utilizar a serra para materiais indicados no capítulo de utilização conforme as disposições. Caso contrário, é possível que a serra seja sobrecarregada. Se a lâmina de serra emperrar ou se o trabalho for interrompido, deve desligar a serra e não movimentar a peça a ser trabalhada até a lâmina de serra parar. Jamais tentar remover a peça a ser trabalhada quando a lâmina de serra estiver em movimento, caso contrário poderá ocorrer um contra-golpe. Verificar e eliminar a causa do emperramento da lâmina de serra. - Não utilizar lâminas de serra embotadas, rachadas, empenadas ou danificadas. Lâminas de serra com dentes embotados ou incorretamente alinhados causam um atrito maior, um contragolpe e emperram devido à fenda de corte apertada. - Sempre utilizar lâminas de serra do tamanho correto e com orifício de admissão apropriado (p. ex. em forma de estrela ou redondo). Lâminas de serra não apropriadas para as peças de montagem da lâmina, funcionam desequilibradamente e levam à perda de controle.

• Não utilizar lâminas de serra de aço de alta liga para trabalhos rápidos (aço HSS). Estas lâminas de serra podem quebrar facilmente.
• Jamais tocar na lâmina de serra após terminar o trabalho, antes que possa esfriar. A lâmina de serra torna-se extremamente quente durante o trabalho.
• Jamais utilizar a ferramenta sem a placa de alimentação. Uma placa de alimentação defeituosa deve ser substituída. Se a lâmina de serra for realizada sem uma placa de alimentação em perfeito estado, poderá provocar lesões.
• Não apontar o raio laser na direção de pessoas nem de animais e não olhar diretamente para o raio laser. Esta ferramenta elétrica produz raios laser da classe de laser 2, conforme EN 60825-1. Desta forma poderá cegar outras pessoas.
• Não permita que crianças utilizem a ferramenta elétrica com laser, sem vigilância. Poderá cegar outras pessoas.
• Não substituir o laser montado por um laser de outro tipo. Um laser não apropriado para esta ferramenta elétrica pode ser perigoso para pessoas.

Símbolos

Os seguintes símbolos são importantes para a utilização da sua ferramenta elétrica. Os símbolos e os seus significados devem ser memorizados. A interpretação correta dos símbolos facilita a utilização segura e aprimorada da ferramenta elétrica.

Símbolo

Significado

▷ Usar uma máscara de proteção contra pó.

▷ Usar óculos de proteção.

▷ Usar proteção auricular. Ruídos podem provocar a surdez.

• Não apontar o raio laser na direção de pessoas nem de animais e não olhar diretamente para o raio laser. Esta ferramenta elétrica produz raios laser da classe de laser 2, conforme EN 60825-1. Desta forma poderá cegar outras pessoas.

Observe as dimensões da lâmina de serra. Não deve haver folga entre o diâmetro do orifício e o fuso da ferramenta. Não utilizar adaptadores nem redutores.

Área perigosa! Manter as mãos, os dedos e os braços afastados desta área.

A proteção para o transporte 24 facilita o manuseio da ferramenta elétrica durante o transporte para outros locais de utilização.

• A proteção para transporte 24 está completamente premida para dentro: Proteger a ferramenta elétrica (posição de transporte)
• A proteção para transporte 24 está completamente puxada para fora: Liberar a ferramenta elétrica (posição de trabalho)

Apenas países da União Europeia:

Não deitar ferramentas elétricas no lixo doméstico!

De acordo com a diretiva europeia 2002/96/CE para aparelhos elétricos e eletrónicos velhos, e com as respetivas realizações nas leis nacionais, as ferramentas elétricas que não servem mais para utilização devem ser enviadas separadamente a uma reciclagem ecológica.

Descrição de funções

Devem ser lidas todas as indicações de advertência e todas as instruções. O desrespeito das advertências e instruções apresentadas abaixo pode causar choque elétrico, incêndio e/ou graves lesões.

Utilização conforme as disposições

A ferramenta é destinada à utilização como aparelho estacionário, para cortes longitudinais e transversais, retos, em madeira. Há a possibilidade de realizar ângulos de meia-esquadria horizontais de -46° a +46°, assim como ângulos de meia-esquadria verticais de 0° a 45°.

A ferramenta elétrica foi projetada com uma potência apropriada para serrar madeira dura e macia.

Componentes ilustrados

A numeração dos componentes ilustrados refere-se à apresentação da ferramenta elétrica na página de esquemas.

1 Punho 2 Placa de advertência laser 3 Alavanca para soltar o braço da ferramenta 4 Capa de proteção 5 Capa de proteção pendular 6 Carril limitador 7 Placa de alimentação 8 Parafusos para a placa de alimentação 9 Arco para girar a mesa de serra 10 Escala para ângulo de meia-esquadria (horizontal) 11 Mesa para serrar

12 Orifícios para montagem 13 Cavidades de pega 14 Sargento 15 Escala para ângulo de meia-esquadria (vertical) 16 Rolo de deslize 17 Lâmina de serra 18 Saco de pó 19 Interruptor de ligar-desligar 20 Interruptor para laser (marca da linha de corte) 21 Expulsor de aparas 22 Chave de sextavado interior (6 mm) 23 Punho de aperto para qualquer ângulo de meia-esquadria (vertical) 24 Proteção para o transporte 25 Alavanca de aperto para qualquer ângulo de meia-esquadria (horizontal) 26 Parafusos de sextavado interior (6 mm) do carril limitador 27 Orifícios para sargentos 28 Bloqueio do fuso 29 Compartimento da pilha 30 Parafuso de sextavado interior (6 mm) para fixação da lâmina de serra 31 Flange de aperto 32 Flange de aperto interior 33 Parafuso de orelhas 34 Tirante roscado 35 Indicador de ângulo (horizontal) 36 Indicador de ângulo (vertical)

Acessórios apresentados ou descrições não pertencem ao volume de fornecimento padrão. Todos os acessórios encontram-se no programa de acessórios.

Dados técnicos

Serra de corte e de meia es-quadria		PCM 7
N° do produit		3 603 M01 2..
Potência nominalconsumida	W	1100
Tensão nominal	V	230
Frequência	Hz	50/60
N° de rotações emponto morto	min-1	4800
Tipo de laser		650 nm, < 1 mW
Classe de laser		2
Peso conformeEPTA-Procedure01/2003	kg	8,0
Classe de proteção		☐/II

Dimensões admissíveis da peça a ser trabalhada (máximo/mínimo), veja página 68.

As indicações são válidas para tensões nominais [U] 230 V. Estas indicações podem variar no caso de tensões inferiores e em modelos específicos dos países.

Observar o número de produto na placa de características da sua ferramenta elétrica. A designação comercial das ferramentas elétricas individuais pode variar.

Diametro da lâmina de serra	mm	190
Espessura da lâminaMZestre	mm	1,4-2,5
Diametro do orificio	mm	30

Informação sobre ruídos/vibrações

Valores de medição averiguados conforme EN 61029.

O nível de ruído avaliado como A do aparelho é tipicamente: Nível de pressão acústica 93 dB(A); Nível de potência acústica 106 dB(A). Incerteza K=3 dB.

Usar proteção auricular!

Declaração de conformidade

C

Declaramos sob nossa exclusiva responsabilidade que o produto descrito em "Dados técnicos" cumpre as seguintes normas ou documentos normativos: EN 61029, EN 60825-1 conforme as disposições das directivas 2004/108/CE, 98/37/CE (até 28.12.2009), 2006/42/EG (desde 29.12.2009).

Processo técnico em: Robert Bosch GmbH, Dept. PT/ESC, D-70745 Leinfelden-Echterdingen

Evitar um arranque involuntário da ferramenta elétrica. A ficha de rede não deve estar conectada à alimentação de rede durante a montagem e durante todos os trabalhos na ferramenta elétrica.

Volume de fornecimento

Para tal, deve observar a apresentação do volume de fornecimento no início da instrução de serviço.

Antes de colocar a ferramenta elétrica em funcionamento pela primeira vez, deverá verificar se todas as peças específicas abaixo foram fornecidas:

• Serra de corte e de meia-esquadria com lâmina de serra montada
• Saco de pó 18 Sargento 14
• Chave de sextavado interior 22
• Pilhas (2x, tamanho AAA, 1,5 V)

Nota: Verificar se a ferramenta elétrica apresenta danos.

Antes de utilizar a ferramenta elétrica, deve controlar cuidadosamente todos os dispositivos de proteção e peças levemente danificadas e verificar se está funcionando corretamente.

Controlar se as peças móveis funcionam perfeitamente e não emperram, ou se há peças danificadas. Todas as peças devem ser montadas corretamente e corresponder a todas as exigências, para que seja assegurado um funcionamento impecável.

Dispositivos de segurar e peças danificados devem ser devidamente reparados ou substituídos por uma oficina especializada.

Ferramentas necessárias além das fornecidas:

• Chave de fendas em cruz

Montagem numa superfície de trabalho

(veja figura A)

Para assegurar um manuseio seguro, é necessário que, antes da utilização, a ferramenta elétrica seja montada sobre uma superfície de trabalho plana e estável (p. ex. bancada de trabalho). - Retirar todas as peças fornecidas cuidadosamente das respectivas embalagens. - Remover todo o material de embalagem da ferramenta elétrica e dos acessórios fornecidos. Fixar a ferramenta elétrica à superfície de trabalho com uma união roscada apropriada. Para tal servem os orifícios 12.

Introduzir as pilhas

(veja figura B)

• Abrir o compartimento das pilhas 29.
• Introduzir as pilhas fornecidas conforme a polarização prevista.
• Fechar o compartimento de pilhas.

Aspiração de pó/de aparas

Pós de materiais como, por exemplo, tintas que contêm chumbo, alguns tipos de madeira, minerais e metais, podem ser nocivos à saúde. O contacto ou a inalação dos pós pode provocar reações alérgicas e/ou doenças nas vias respiratórias do utilizador ou das pessoas que se encontrem por perto.

Certos pós, como por exemplo pó de carvalho e faia, são considerados como sendo cancerígenos, especialmente quando juntos com substâncias para o tratamento de madeiras (cromato, preservadores de madeira). Material que contém amianto só deve ser processado por pessoal especializado.

• Utilizar sempre uma aspiração de pó.
• Assegurar uma boa ventilação do local de trabalho.
• É recomendável usar uma máscara de proteção respiratória com filtro da classe P2.

Observe as directivas para os materiais a serem tratados, vigentes no seu País.

• Desligar a ferramenta elétrica e puxar a ficha de rede da tomada.
• Aguardar até que a lâmina de serra esteja completamente parada.
• Verificar a causa do bloqueio e eliminá-la.

Aspiração própria

(veja figura C)

• Encaixar o saco de pó 18 sobre a expulsão de aparas 21.

Ao serrar, o saco de pó não deve entrar em contacto com as peças móveis do aparelho.

Esvaziar o saco de pó a tempo.

Aspiração externa

Para a aspiração também é possível conectar a mangueira de um aspirador de pó (Ø 36 mm) à expulsão de aparas.

Antes de todos os trabalhos na ferramenta elétrica, puxar a ficha de rede da tomada. Para a montagem da lâmina de serra é necessário usar luvas de proteção. Há perigo de lesões no caso de um contacto com a lâmina de serra.

Só utilizar lâminas de serra com uma velocidade máxima admissível superior à velocidade da marcha em vazio da ferramenta elétrica.

Só utilizar lâminas de serra que correspondam aos dados característicos indicados nesta instrução de serviço e que sejam controlados conforme EN 847-1 e respectivamente marcados.

Desmontar a lâmina de serra

• Colocar a ferramenta elétrica na posição de trabalho. Girar o parafuso de sextavado interior 30 com a chave de sextavado interior 22 fornecida e ao mesmo tempo premir o bloqueio do fuso 28 até engatar.
• Manter o bloqueio do veio 28 premido e desatarraxar o parafuso 30 no sentido dos ponteiros do relógio (rosca à esquerda!).
• Retirar o flange de aperto 31.
• Premir a alavanca 3 e deslocar a capa de proteção pendular 5 completamente para trás.
• Manter a capa de proteção pendular nesta posição e retirar a lâmina de serra 17.
• Reconduzir a capa de proteção pendular lentamente para baixo.

Montar a lâmina de serra

Se necessário, limpar todas as partes antes de serem montadas.

• Premir a alavanca 3 e deslocar a capa de proteção pendular 5 completamente para trás e mantê-la nesta posição.
• Colocar a nova lâmina de serra no flange de aperto interior 32.
• Durante a montagem, deve observar que o sentido de corte dos dentes (sentido da seta sobre a lâmina de corte) coincide com o sentido da seta sobre a capa de proteção.
• Reconduzir a capa de proteção pendular lentamente para baixo.
• Colocar o flange de aperto 31 e o parafuso 30. Premir o travamento do veio 28 até este engatar e em seguida apertar o parafuso sextavado no sentido contrário dos ponteiros do relógio.

Funcionamento

• Antes de todos os trabalhos na ferramenta elétrica, deve puxar a ficha de rede da tomada.

Proteção para o transporte

(veja figura E)

A proteção para o transporte 24 facilita o manuseio da ferramenta elétrica durante o transporte para outros locais de utilização.

Liberar a ferramenta elétrica (posição de trabalho)

Premir o braço da ferramenta no punho 1 um pouco para baixo, para aliviar a proteção para o transporte 24. - Puxar a proteção para o transporte 24 completamente para fora. - Conduzir lentamente o braço da ferramenta para cima.

Proteger a ferramenta elétrica (posição de transporte)

• Fechar a alavanca de aperto 25 para registrar a mesa de serra 11.
• Premir a alavanca 3 e virar ao mesmo tempo o braço da ferramenta no punho 1 para baixo até que a proteção de transporte 24 possa ser premida completamente para dentro.

O braço da ferramenta está agora seguramente travado para o transporte.

Fixar a peça a ser trabalhada

(veja figura F)

A peça a ser trabalhada deverá ser sempre firmemente fixa, para assegurar uma segurança ideal de trabalho.

Não trabalhe com peças que sejam demasiadamente pequenas para serem fixas.

Premir a peça a ser trabalhada firmemente contra o carril limitador 6. - Introduzir um dos sargentos 14, fornecidos com o aparelho, num dos orifícios 27 previstos para tal. - Soltar o parafuso de orelhas 33 e adaptar o sargento à peça a ser trabalhada. Reapertar a porca de orelhas. - Girar o sargento 34 para fixar a peça a ser trabalhada.

Soltar a peça a ser trabalhada

• Para soltar o sargento, deve girar o tirante roscado 34 no sentido contrário dos ponteiros do relógio.

• Nunca acionar o interruptor de ligar-desligar 19 ao ajustar o ângulo de meia-esquadria. Se, por este motivo, a ferramenta elétrica arrancar involuntariamente, há perigo de lesões. Sempre fechar a alavanca de aperto 25 antes de serrar. Caso contrário, a lâmina de serra poderá emperrar na peça a ser trabalhada.

Ajustar ângulos de meia-esquadria horizontal

(veja figura G)

O ângulo de meia-esquadria horizontal pode ser ajustado numa faixa de 46° (à esquerda) a 46° (à direita).

• Abrir a alavanca de aperto 25, se ela estiver fechada. Desta forma, a mesa de serra é livremente móvel.
• Girar a mesa de serra 11, pelo arco 9, para a esquerda ou direita, até o indicador de ângulo 35 indicar o ângulo de chanfro desejado.
• Fechar novamente a alavanca de aperto 25.

Para um ajuste rápido e preciso de ângulos de chanfro realizados com frequência, a mesa de serra 11 engata nos seguintes ângulos padronizados:

-45° / -30° / -22,5° / -15° / 0° / 15° / 22,5° / 30° / 45°

Ajustar ângulos de meia-esquadria verticais

(veja figura H)

O ângulo de meia-esquadria vertical pode ser ajustado numa faixa de 0° a 45°.

• Soltar o punho de aperto 23.
• Deslocar o braço da ferramenta no punho 1, até o indicador de ângulo 36 indicar o ângulo de meia-esquadria desejado.
• Segurar o braço da ferramenta nesta posição e reapertar o punho de aperto 23.

Para o ajuste rápido e preciso dos ângulos padrões de 0° e 45°, existem limitadores na caixa do aparelho.

• Soltar o punho de aperto 23.
• Para tal, deslocar o braço da ferramenta no punho 1 completamente para a direita (0°) ou completamente para a esquerda (45°).
• Reapertar o punho de aperto 23.

Colocação em funcionamento

Ligar

• Para colocar em funcionamento, é necessário premir o interruptor de ligar-desligar 19 e mantê-lo premido.

Nota: Por motivos de segurança, o interruptor de ligar-desligar 19 não pode ser travado, mas deve permanecer premido durante o funcionamento.

Só é possível conduzir o braço da ferramenta para baixo, premindo a alavanca 3.

• Para serrar, além de acionar o interruptor de ligar-desligar, premir a alavanca 3. (veja figura I)

Desligar

• Para desligar, deverá soltar o interruptor de ligar-desligar 19.

Indicações de trabalho

Indicações gerais para serrar

Antes de todos os cortes, deve assegurar-se de que a lâmina de serra não possa de modo algum entrar em contacto com o carril limitador, com os sargentos ou com quaisquer outras partes do aparelho. Se houverem limitadores auxiliares montados, estes deverão ser removidos ou respectivamente adaptados.

Proteger a lâmina de serra contra golpes e pancadas. A lâmina de serra não deve ser exposta a nenhuma pressão lateral.

Não trabalhe peças empenadas. A peça a ser trabalhada deve sempre ter um lugar reto para encostar no carril de esbarro.

Apoiar ou escorar as extremidades de peças compridas.

Marcar a linha de corte

(veja figura J)

O raio laser indica a LINHA de corte da lâmina de serra. Desta forma é possível posicionar exatamente a peça a ser realizada, sem necessidade de abrir a capa de proteção pendular.

• Para tal, deverá ligar o raio laser com o interruptor 20.
• Alinhe a sua marca na peça a ser trabalhada ao lado direito da LINHA do laser.

Manuseio

(veja figura K)

Manter as mãos, os dedos e os braços afastados da lâmina de serra em rotação.

Não cruze os braços na frente do braço da ferramenta.

Dimensões admissíveis da peça a ser trabalhada

Máximas peças a serem trabalhadas:

Ángulo de meia-esquadria horizontal vertical		Altura x largura
0°	0°	50 x 110mm
45°	0°	37 x 110mm
0°	45°	50 x 76mm
45°	45°	37 x 76mm

Mínimas peças a serem trabalhadas (= todas as peças a serem trabalhadas, que PODEM ser fixadas com o sargento 14 fornecido, do lado esquerdo ou direito da lâmina de serra): 100 × 40 mm (comprimento x largura)

Serras de corte

Fixar a peça a ser trabalhada de acordo com as dimensões. - Ajustar o ângulo de chanfro horizontal e/ou vertical desejado. - Ligar a ferramenta elétrica. - Premir a alavanca 3 e conduzir o braço da ferramenta, com o punho 1, lentamente para baixo. - Serrar a peça com avanço uniforme. - Desligar a ferramenta elétrica e aguardar até a lâmina de serra estar completamente parada. - Conduzir lentamente o braço da ferramenta para cima.

Substituir a placa de alimentação

A placa de alimentação vermelha 7 pode desgastar-se após um longo período de uso da ferramenta elétrica.

Placas de alimentação defeituosas devem ser substituídas.

• Colocar a ferramenta elétrica na posição de trabalho.
• Desatarraxar os parafusos 8 com uma chave de fenda em cruz e retirar a placa de alimentação velha.
• Colocar uma nova placa de alimentação e reapertar todos os parafusos 8.

Trabalhar tramelas perfiladas

Sempre verificar o ângulo de meia-esquadria ajustado num pedaço de madeira que for deitar fora.

Transporte

• Colocar a ferramenta elétrica na posição de transporte.
• Para levantar ou transportar, deve pegar pelas cavidades 13 que se encontram nos lados da mesa de serra 11. A ferramenta elétrica só deve ser transportada pelos dispositivos de transporte e jamais pelos dispositivos de proteção.

Manutenção e Serviço

Manutenção e limpeza

▹ Antes de todos os trabalhos na ferramenta elétrica, puxe a ficha de rede da tomada.

Se a ferramenta elétrica falhar apesar dos cuidadosos processos de fabricação e de teste, a reparação deverá ser executada por uma oficina de serviço autorizada para ferramentas elétricas Bosch.

Para todas as questões e encomendas de peças sobressalentes é imprescindível indicar o número de produto de 10 dígitos como consta na placa de características da ferramenta elétrica.

Limpeza

Manter a ferramenta elétrica e as aberturas de ventilação sempre limpas, para trabalhar bem e de forma segura.

A capa de proteção pendular deve sempre movimentar-se livremente e fechar-se automaticamente. Portanto, deverá manter a área em volta da capa de proteção pendular sempre limpa.

Após cada etapa de trabalho, deverá remover o pó e as aparas, soprando com ar comprimido ou limpando com um pincel.

Limpar o rolo de deslize 16 em intervalos regulares.

Acessórios

Lâminas de serra para madeira e materiais de placas, painéis e travessas

Lâmina de serra 190 x 30 mm, 40 dentes. 2609 256 821

Lâmina de serra 190 x 30 mm, 12 dentes. 2609 256 868

Lâmina de serra 190 x 30 mm, 24 dentes. 2608 640 615

Lâmina de serra 190 x 30 mm, 60 dentes. 2 608 641 188

Serviço pós-venda e assistência ao cliente

O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações sobre peças sobressalentes encontram-se em:

www.bosch-pt.com

A nossa equipa de consultores Bosch esclarece com prazer todas as suas dúvidas a respeito da compra, aplicação e ajuste dos produtos e acessórios.

Portugal

Robert Bosch LDA

Avenida Infante D. Henrique

Lotes 2E - 3E

1800 Lisboa

Tel.: [phone]

Fax: [phone]

Brasil

Robert Bosch Ltda.

Caixa postal 1195

13065-900 Campinas

Tel.: [phone]

E-Mail: [e-mail]

Eliminação

Ferramentas elétricas, acessórios e embalagens devem ser enviados a uma reciclagem ecológica de matérias-primas.

As peças de plástico são marcadas para uma reciclagem sortida.

Apenas países da União Europeia:

Não deitar ferramentas elétricas no lixo doméstico!

De acordo com a directiva europeia 2002/96/CE para aparelhos eléctricos e electrónicos velhos, e com as respectivas realizações

nas leis nacionais, as ferramentas elétricas que não servem mais para a utilização devem ser enviadas separadamente a uma reciclagem ecológica.

Sob reserva de alterações.

Norme di sicurezza
