Tipo de produto	Mesa de trabalho para serra de esquadria
Marca	Bosch
Modelo	PTA 2400
Comprimento da mesa sem extensão	1220 mm
Comprimento da mesa com extensão	2440 mm
Altura da mesa	820 mm
Capacidade de carga máxima (sem extensão)	160 kg
Capacidade de carga máxima (com extensão)	110 kg (total), 25 kg por extensão
Peso	20,4 kg
Material	Aço
Acessórios incluídos	Conjuntos de fixação, adaptadores, batentes de comprimento, suportes de peça, extensões
Compatibilidade de ferramenta	Serras estacionárias Bosch (PCM 7, PCM 8S, PCM 10, versão 2009.05)
Funções principais	Suporte estável e ajustável para serragem de tábuas e perfis
Ajustes	Altura dos pés ajustável, batente de comprimento ajustável, extensões extraíveis
Segurança	Hastes de travamento, pés ajustáveis para estabilidade, carga máxima a respeitar
Manutenção	Limpeza regular, aperto dos parafusos, ajuste das braçadeiras se necessário
Peças de reposição	Disponíveis via assistência técnica Bosch, especificar o número do artigo 3 603 M05 0..
Atendimento pós-venda	Assistência telefônica e e-mail (ver manual)
Garantia	Conforme as condições Bosch

Perguntas frequentes - PTA 2400 BOSCH

Quais são as dimensões da mesa Bosch PTA 2400 ?

A mesa mede 1220 mm de comprimento sem extensão e 2440 mm com as extensões estendidas. Sua altura é de 820 mm.

Qual é o peso máximo suportado pela mesa PTA 2400 ?

Sem extensão, a carga máxima (ferramenta + peça) é de 160 kg. Com as extensões, é de 110 kg no total, com um limite de 25 kg por extensão.

Como montar a ferramenta elétrica na mesa PTA 2400 ?

Coloque a ferramenta na posição de transporte, em seguida posicione-a sobre os adaptadores dianteiro e traseiro. Aparafuse com os parafusos, arruelas e porcas borboleta do conjunto de fixação fornecido. Alinhe os adaptadores usando a graduação e aperte todos os parafusos firmemente.

Posso usar uma serra de outra marca que não a Bosch na PTA 2400 ?

A mesa foi projetada exclusivamente para serras estacionárias Bosch dos modelos PCM 7, PCM 8S e PCM 10 (versão 2009.05). O uso de outras marcas não é recomendado por razões de segurança e estabilidade.

Como ajustar a altura dos pés para uma mesa nivelada ?

Afrouxe a contraporca sob cada pé, em seguida gire o pé para cima ou para baixo até que a mesa esteja nivelada. Aperte novamente a contraporca.

Como usar o batente de comprimento para cortes repetitivos ?

Afrouxe o botão de travamento do batente, posicione o batente na distância desejada em relação à lâmina, em seguida aperte o botão. Isso permite serrar várias peças no mesmo comprimento.

Qual é o procedimento para desmontar a mesa ?

Remova primeiro a ferramenta elétrica desaparafusando as fixações. Em seguida, remova os adaptadores e os conjuntos de fixação. Dobre os pés empurrando as hastes de travamento para dentro. Coloque a mesa de volta na posição de transporte.

Como limpar e fazer manutenção na mesa PTA 2400 ?

Limpe regularmente a mesa com um pano úmido para remover a serragem. Verifique e aperte todos os parafusos e botões de travamento. Se os conjuntos de fixação não travarem mais corretamente, ajuste o parafuso de ajuste sob o conjunto.

Onde encontrar peças de reposição para a PTA 2400 ?

Dirija-se à assistência técnica Bosch (contatos no manual) especificando o número do artigo 3 603 M05 0.. indicado na placa de identificação da mesa.

A mesa PTA 2400 é estável para peças longas ?

Sim, ela foi projetada para suportar peças longas graças às extensões e aos suportes de peça ajustáveis em altura. Certifique-se de respeitar a capacidade de carga e de fixar bem os batentes de comprimento.

MANUAL DE UTILIZADOR PTA 2400 BOSCH

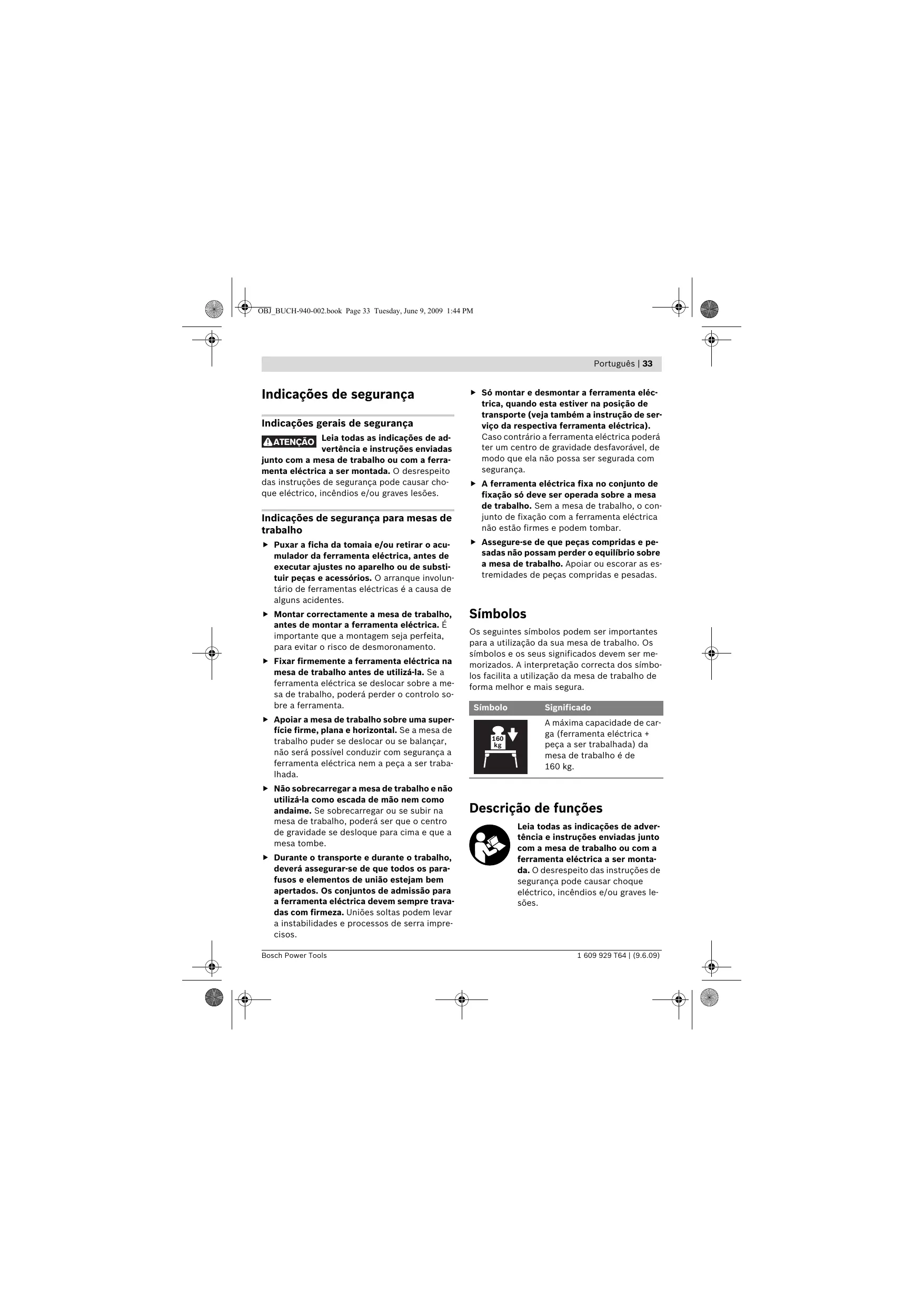

Indicações de segurança

Indicações gerais de segurança

A ATENÇÃO

Leia todas as indicações de advertência e instruções enviadas

junto com a mesa de trabalho ou com a ferramenta elétrica a ser montada. O desrespeito das instruções de segurança pode causar choque elétrico, incêndios e/ou graves lesões.

Indicações de segurança para mesas de trabalho

Puxar a ficha da tomada e/ou retirar o acumulador da ferramenta elétrica, antes de executar ajustes no aparelho ou de substituir peças e acessórios. O arranque involuntário de ferramentas elétricas é a causa de muitos acidentes. Montar corretamente a mesa de trabalho, antes de montar a ferramenta elétrica. É importante que a montagem seja perfeita, para evitar o risco de desmoronamento. Fixar firmemente a ferramenta elétrica na mesa de trabalho antes de utilizá-la. Se a ferramenta elétrica se deslocar sobre a mesa de trabalho, poderá perder o controle sobre a ferramenta. Apoiar a mesa de trabalho sobre uma superfície firme, plana e horizontal. Se a mesa de trabalho puder se deslocar ou se balançar, não será possível conduzir com segurança a ferramenta elétrica nem a peça a ser trabalhada. - Não sobrecarregar a mesa de trabalho e não utilizá-la como escada de mão nem como andaime. Se sobrecarregar ou se subir na mesa de trabalho, poderá ser que o centro de gravidade se desloque para cima e que a mesa tombe. - Durante o transporte e durante o trabalho, deverá assegurar-se de que todos os parafusos e elementos de união estejam bem apertados. Os conjuntos de admissão para a ferramenta elétrica devem sempre travados com firmeza. Uniões soltas podem levar a instabilidades e processos de serra imprecisos.

Só montar e desmontar a ferramenta elétrica, quando esta estiver na posição de transporte (veja também a instrução de serviço da respectiva ferramenta elétrica).

Caso contrário a ferramenta elétrica poderá ter um centro de gravidade desfavorável, de modo que ela não possa ser segurada com segurança.

A ferramenta elétrica fixa no conjunto de fixação só deve ser operada sobre a mesa de trabalho. Sem a mesa de trabalho, o conjunto de fixação com a ferramenta elétrica não está firme e pode tombar. Assegure-se de que peças compridas e pesadas não possam perder o equilíbrio sobre a mesa de trabalho. Apoiar ou escorar as extremidades de peças compridas e pesadas.

Símbolos

Os seguintes símbolos podem ser importantes para a utilização da sua mesa de trabalho. Os símbolos e os seus significados devem ser memorizados. A interpretação correta dos símbolos faculta a utilização da mesa de trabalho de forma melhor e mais segura.

Símbolo

Significado

A maior capacidade de carga (ferramenta elétrica + peça a ser trabalhada) da mesa de trabalho é de 160 kg.

Descrição de funções

Leia todas as indicações de advertência e instruções enviadas junto com a mesa de trabalho ou com a ferramenta elétrica a ser montada. O desrespeito das instruções de segurança pode causar choque elétrico, incêndios e/ou graves lesões.

Utilização conforme as disposições

A mesa de trabalho é exclusivamente destinada para a receção das seguintes serras estacionárias da Bosch (data 2009.05):

• PCM 7 3603 M01 2.. - PCM 8 S 3603 L 020..
• PCM 10 3603 L01 0..

A mesa de trabalho é destinada para, junto com a ferramenta elétrica, cortar ao comprimento tábuas e perfis.

Componentes ilustrados

A numeração dos componentes ilustrados refere-se à apresentação da mesa de trabalho nas páginas de esquemas.

1 Conjunto de admissão 2 Adaptador de admissão 3 Pino de segurança das pernas da mesa de trabalho 4 Pé de altura ajustável 5 Manipulo de fixação do Conjunto de admissão 1 6 Limitador de comprimento 7 Manipulo de fixação do limitador de comprimento 6 8 Superfície de apoio da peça a ser trabalhada 9 Manipulo de fixação para a superfície de apoio da peça a ser trabalhada 8 10 Prolongamento da mesa 11 Pino de segurança do prolongamento da mesa 10 12 Conjunto de fixação, adaptador de admissão 13 Conjunto de fixação da ferramenta elétrica 14 Contraporca 15 Orifício de fixação 16 Placa deslizante de montagem 17 Manipulo de fixação para o prolongamento da mesa 10 18 Parafuso de ajuste do Conjunto de admissão 1

Acessórios apresentados ou descritos não pertencem ao volume de fornecimento padrão. Todos os acessórios encontram-se no programa de acessórios.

Dados Técnicos

Mesa de trabalho	PTA 2400
N° do produits	3 603 M05 0..
Comprimento da mesa de trabalho sem prolongamento da mesa	mm	1220
Comprimento da mesa de trabalho com prolongamento da mesa	mm	2440
Altura da mesa de trabalho	mm	820
máx. capacidade de energia (ferramenta eletrica + peça a ser realizada) sem prolongamento da mesa
- Conjuntos de admissão	kg	160
máx. capacidade de energia (ferramenta eletrica + peça a ser realizada) com prolongamento da mesa
- Conjuntos de admissão	kg	110
- por prolongamento da mesa	kg	25
Peso conforme EPTA-Procedure 01/2003	kg	20,4

Montagem

Antes de montar a mesa de trabalho, deverá verificar se todas as peças específicas abaixo foram fornecidas:

N°	Designação	Unidas
	Mesa de trabalho PTA 2400	1
1	Conjunto de admissão	2
5	Manipulo de fixação doconjunto de admissão	2
2	Adaptador de admissão	2
12	Conjunto de fixação, adaptador de admissãoconsiste de:- Placa deslizante de montagem- Parafuso sextavado (M8 x 15)- Arruela plana	444
8	Superficialde apoio da peça a ser travahada	2
6	Limitador de comprimento	2
7	Manipulo de fixação do limitador longitudinal	2
	Parafuso de reigada quadrada(M6 x 46)	2
13	Conjunto de fixação da ferramenta eletricaconsiste de:- Parafuso sextavado (M8 x 50)- Arruela plana- Porca de orelhas	484

Ferramentas necessárias além das fornecidas:

• Chave de fendas em cruz
• Chave de boca

• Retirar todas as peças fornecidas cuidadosamente das respectivas embalagens.
• Remover todo o material de embalagem.

• Colocar a mesa de trabalho, com as pernas para cima, sobre o solo. Premir o pino de segurança 3 para dentro e pivotar a perna para fora, até o pino de segurança reengatar perceptivelmente.
• Repetir este passo de trabalho para as outras pernas.
• Girar a mesa de trabalho para a posição de trabalho. A placa de características do fabricante deve estar bem legível.
• Assegure-se de que a mesa de trabalho esteja firme e que todos os pinos de segurança estejam engatados.

Um pé de altura ajustável 4 ajuda a alinhar a mesa de trabalho.

• Soltar a contraporca 14 e atarraxar e desatarraxar o pé, até a mesa de trabalho estar alinhada e as quatro pernas tiverem contacto com o chão.

Montar o esbarro longitudinal e a superfície de apoio da peça a ser trabalhada (veja figuras B1-B2)

• Aparafusar o esbarro longitudinal 6 com o parafuso M6 x 46 e com o manipulo de fixação 7 na superfície de apoio da peça a ser trabalhada 8.
• Enfiar a superfície de apoio da peça a ser trabalhada no prolongamento da mesa 10.
• Apertar o manipulo de fixação 9 para fixar a superfície de apoio da peça a ser trabalhada.
• Repetir estes passos de trabalho para a segunda superfície de apoio da peça a ser trabalhada.

Preparar os conjuntos de admissão (veja figuras C1-C3)

• Colocar os conjuntos de admissão 1 sobre a mesa de trabalho, de modo que as letras estejam bem visíveis.
• Apertar os manípulos de fixação 5 de forma frouxa.
• Colocar o adaptador de fixação 2 com o lado plano para cima sobre os conjuntos de fixação e deslocá-lo de modo que os orifícios de fixação 15 estejam alinhados.
• Conduzir as placas deslizantes de montagem 16 (transversalmente, com o lado plano para cima), por trás, no compartimento de guia do conjunto de admissão 1.

Deslocar as placas deslizantes de montagem até que estejam alinhadas com os orifícios de fixação 15.

• Aparafusar o conjunto de admissão e o adaptador de admissão de forma frouxa com a ajuda de arruelas planas e parafusos sextavados do conjunto de fixação 12.
• Em seguida, deverá apertar bem os manípulos de fixação 5 do conjunto de admissão.

Fixar a ferramenta elétrica no conjunto de admissão (veja figuras D1-D3)

• Colocar a ferramenta elétrica na posição de transporte. Indicações a respeito da posição de transporte encontram-se na instrução de serviço da respectiva ferramenta elétrica.
• Posicionar a ferramenta elétrica sobre o adaptador de admissão dianteiro, de modo que os orifícios de montagem dianteiros da ferramenta elétrica estejam alinhados aos orifícios oblongos do adaptador de admissão.
• Aparafusar o adaptador de admissão dianteiro e a ferramenta elétrica com parafusos sextavados, arruelas planas e porcas de orelhas do conjunto de fixação 13.
• Deslocar o adaptador de admissão posterior, de modo que os orifícios de montagem da ferramenta elétrica estejam alinhados aos orifícios oblongos do adaptador de admissão.
• Aparafusar o adaptador de admissão traseiro e a ferramenta elétrica com parafusos sextavados, arruelas planas e porcas de orelhas do Conjunto de fixação 13.
• Alinhar uniformemente o adaptador de fixação 2.

A escala estampada ajuda a ajustar a mesa de distância em ambos os lados. - Por fim, de apertar todos os parafusos do conjunto de fixação 12 (adaptador de admissão) e todas as porcas de orelhas do conjunto de fixação 13 (ferramenta elétrica).

Funcionamento

Indicações de trabalho

Não sobrecarregar a mesa de trabalho. Sempre observar a maior capacidade de energia da mesa de trabalho e dos prolongamentos da mesa.

Segurar firmemente a peça a ser trabalhada, especialmente o trecho mais longo e mais pesado. Após cortar a peça a ser trabalhada, é possível que o centro de gravidade se desloque desfavoravelmente, de modo que a mesa de trabalho tombe.

Se possível, deverá sempre colocar a ferramenta elétrica sobre um ou sobre os apoios para a peça a ser realizada.

Apoiar ou escorar as extremidades de peças compridas.

• Colocar a sua peça longa sobre a mesa de serra da ferramenta elétrica.
• Soltar o Manipulo de fixação 17 e puxar a extensão da mesa 10 para fora até alcançar a distância desejada.

Devido ao pino de segurança 11, só é possível puxar o prolongamento da mesa para fora até o esbarro.

• Reapertar este Manipulo de fixação.
• Soltar o Manipulo de fixação 9 e adaptar a altura da superfície de apoio da peça 8 de modo que a peça a ser realizada esteja reta. A peça a ser realizada deve estar plana sobre a mesa de serra da ferramenta elétrica.
• Reapertar este Manipulo de fixação.

Serrar peças com o mesmo comprimento (veja figura G)

Para serrar facilmente peças do mesmo comprimento, é possível utilizar um esbarro longitudinal 6.

• Ajustar o comprimento desejado para a peça a ser trabalhada (veja figuras F1-F2).
• Soltar o Manipulo de fixação e posicionar o esbarro longitudinal 6 com a distância desejada em relação à lâmina de serra da ferramenta elétrica.
• Reapertar este Manipulo de fixação.

Ajustar o grampo do Conjunto de admissão (veja figura H)

É possível que a braçadeira que prende o Conjunto de admissão 1 com ajuda do Manipulo de fixação 5 à mesa de trabalho tenha que ser ajustada após uma utilização intensiva da mesa de trabalho.

• Remover a ferramenta elétrica do Conjunto de admissão.
• Virar o Conjunto de admissão.
• Girar o parafuso de ajuste 18 no sentido dos ponteiros do relógio, se o Conjunto de admissão não puder ser travado na mesa de trabalho, apesar do Manipulo de fixação estar bem apertado.

Girar o parafuso de ajuste 18 no sentido contrário dos ponteiros do relógio se o Conjunto de admissão não couber ao mesmo tempo nos carris (frente e atrás) da mesa de trabalho.

• Verificar se o Conjunto de admissão está firme e na posição correta e, se necessário, repetir o ajuste.
• Repetir os passos de trabalho para o segundo Conjunto de admissão.

Manutenção e Serviço

Manutenção

Para todas as questões e encomendas de peças sobressalentes é imprescindível indicar o número de produto de 10 dígitos como consta no logotipo da mesa de trabalho.

Serviço pós-venda e assistência ao cliente

O Serviço pós-venda da Bosch responde às suas perguntas a respeito de serviço de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações sobre peças sobressalentes encontram-se em:

www.bosch-pt.com

A nossa equipa de consultores Bosch esclarece com prazer todas as suas dúvidas a respeito da compra, aplicação e ajuste dos produtos e acessórios.

Portugal

Robert Bosch LDA

Avenida Infante D. Henrique

Lotes 2E - 3E

1800 Lisboa

Tel.: [phone]

Fax: [phone]

Brasil

Robert Bosch Ltda.

Caixa postal 1195

13065-900 Campinas

Tel.: [phone]

E-Mail: [e-mail]

Eliminação

A mesa de trabalho, os acessórios e as embalagens devem ser dispostos para reciclagem da matéria-prima de forma ecológica.

Sob reserva de alterações.
