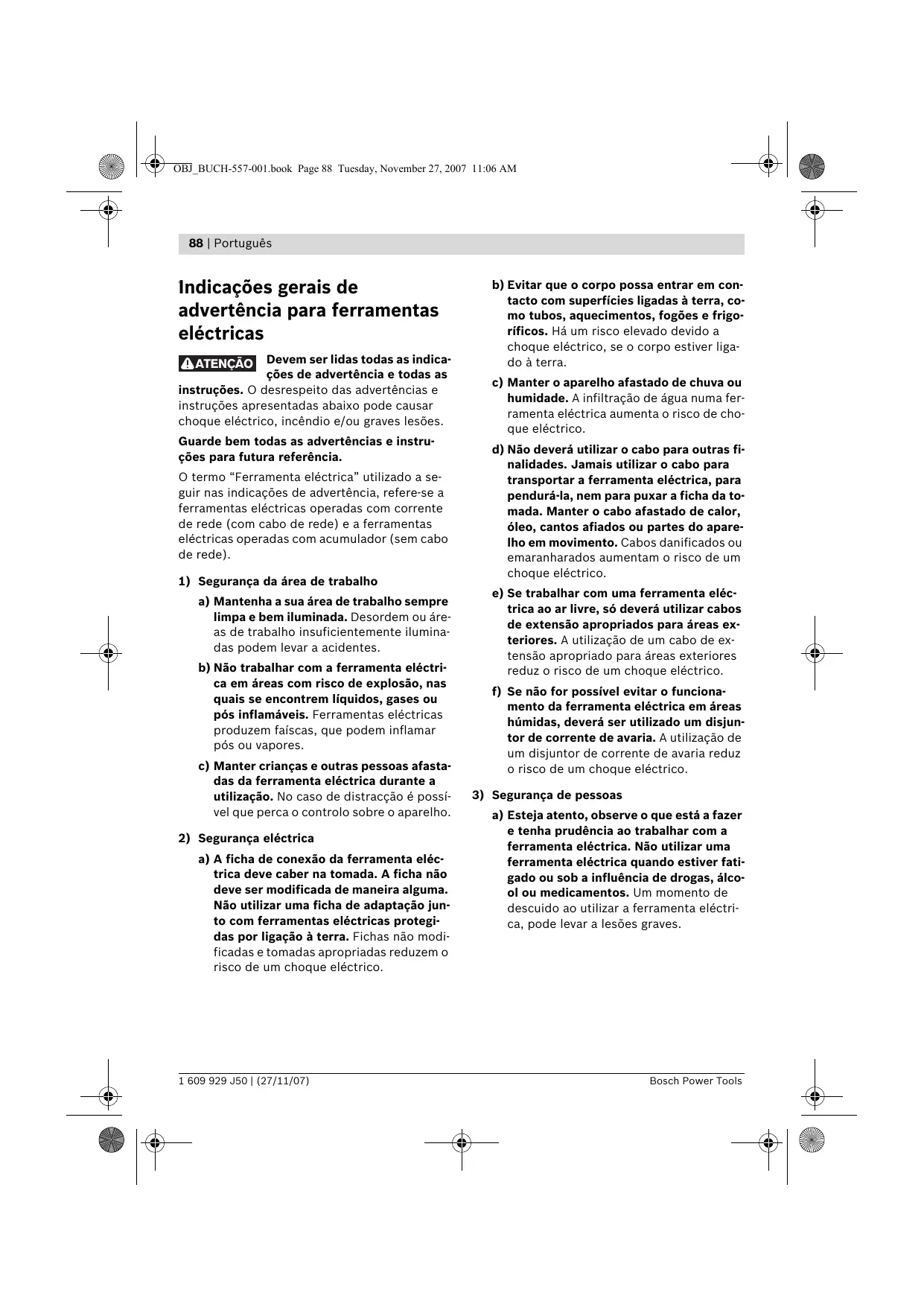

Indicações gerais de advertência para ferramentas eléctricas

ATENÇÃO

Devem ser lidas todas as indica- ções de advertência e todas as

instruções. O desrespeito das advertências e instruções apresentadas abaixo pode causar choque eléctrico, incêndio e/ou graves lesões.

Guarde bem todas as advertências e instruções para futura referência.

O termo “Ferramenta eléctrica” utilizado a seguir nas indicações de advertência, refere-se a ferramentas eléctricas operadas com corrente de rede (com cabo de rede) e a ferramentas eléctricas operadas com acumulador (sem cabo de rede).

1) Segurança da área de trabalho

a) Mantenha a sua área de trabalho sempre limpa e bem iluminada. Desordem ou áreas de trabalho insuficientemente iluminadas podem levar a acidentes.
b) Não trabalhar com a ferramenta eléctrica em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou pós inflamáveis. Ferramentas eléctricas produzem faíscas, que podem inflamar pós ou vapores.
c) Manter crianças e outras pessoas afastadas da ferramenta eléctrica durante a utilização. No caso de distracção é possível que perca o controlo sobre o aparelho.

a) A ficha de conexão da ferramenta eléctrica deve caber na tomada. A ficha não deve ser modificada de maneira alguma. Não utilizar uma ficha de adaptação junto com ferramentas eléctricas protegidas por ligação à terra. Fichas não modificadas e tomadas apropriadas reduzem o risco de um choque eléctrico.

b) Evitar que o corpo possa entrar em contacto com superfícies ligadas à terra, como tubos, aquecimentos, fogões e frigoríficos. Há um risco elevado devido a choque eléctrico, se o corpo estiver ligado à terra.
c) Manter o aparelho afastado de chuva ou humidade. A infiltração de água numa ferramenta eléctrica aumenta o risco de choque eléctrico.
d) Não deverá utilizar o cabo para outras finalidades. Jamais utilizar o cabo para transportar a ferramenta eléctrica, para pendurá-la, nem para puxar a ficha da tomada. Manter o cabo afastado de calor, óleo, cantos afiados ou partes do aparelho em movimento. Cabos danificados ou emaranharados aumentam o risco de um choque eléctrico.
e) Se trabalhar com uma ferramenta eléctrica ao ar livre, só deverá utilizar cabos de extensão apropriados para áreas exteriores. A utilização de um cabo de extensão apropriado para áreas exteriores reduz o risco de um choque eléctrico.
f) Se não for possível evitar o funcionamento da ferramenta eléctrica em áreas húmidas, deverá ser utilizado um disjuntor de corrente de avaria. A utilização de um disjuntor de corrente de avaria reduz o risco de um choque eléctrico.

3) Segurança de pessoas

a) Esteja atento, observe o que está a fazer e tenha prudência ao trabalhar com a ferramenta eléctrica. Não utilizar uma ferramenta eléctrica quando estiver fatigado ou sob a influência de drogas, álcool ou medicamentos. Um momento de descuido ao utilizar a ferramenta eléctrica, pode levar a lesões graves.

b) Utilizar equipamento de protecção pessoal e sempre óculos de protecção. A utilização de equipamento de protecção pessoal, como máscara de protecção contra pó, sapatos de segurança antiderrapantes, capacete de segurança ou protecção auricular, de acordo com o tipo e aplicação da ferramenta eléctrica, reduz o risco de lesões.
c) Evitar uma colocação em funcionamento involuntária. Assegure-se de que a ferramenta eléctrica esteja desligada, antes de conectá-la à alimentação de rede e/ou ao acumulador, antes de levantá-la ou de transportá-la. Se tiver o dedo no interruptor ao transportar a ferramenta eléctrica ou se o aparelho for conectado à alimentação de rede enquanto estiver ligado, poderão ocorrer acidentes.
d) Remover ferramentas de ajuste ou chaves de boca antes de ligar a ferramenta eléctrica. Uma ferramenta ou chave que se encontre numa parte do aparelho em movimento pode levar a lesões.
e) Evite uma posição anormal. Mantenha uma posição firme e mantenha sempre o equilíbrio. Desta forma é mais fácil controlar a ferramenta eléctrica em situações inesperadas.
f) Usar roupa apropriada. Não usar roupa larga nem jóias. Mantenha os cabelos, roupas e luvas afastadas de partes em movimento. Roupas frouxas, cabelos longos ou jóias podem ser agarrados por peças em movimento.
g) Se for possível montar dispositivos de aspiração ou de recolha, assegure-se de que estejam conectados e utilizados correctamente. A utilização de uma aspiração de pó pode reduzir o perigo devido ao pó.

4) Utilização e manuseio cuidadoso de ferramentas eléctricas

a) Não sobrecarregue o aparelho. Utilize a ferramenta eléctrica apropriada para o seu trabalho. É melhor e mais seguro trabalhar com a ferramenta eléctrica apropriada na área de potência indicada.
b) Não utilizar uma ferramenta eléctrica com um interruptor defeituoso. Uma ferramenta eléctrica que não pode mais ser ligada nem desligada, é perigosa e deve ser reparada.
c) Puxar a ficha da tomada e/ou remover o acumulador antes de executar ajustes no aparelho, de substituir acessórios ou de guardar o aparelho. Esta medida de segurança evita o arranque involuntário da ferramenta eléctrica.
d) Guardar ferramentas eléctricas não utilizadas fora do alcance de crianças. Não permita que pessoas que não estejam familiarizadas com o aparelho ou que não tenham lido estas instruções, utilizem o aparelho. Ferramentas eléctricas são perigosas se forem utilizadas por pessoas inesperientes.
e) Tratar a ferramenta eléctrica com cuidado. Controlar se as partes móveis do aparelho funcionam perfeitamente e não emperram, e se há peças quebradas ou danificadas que possam prejudicar o funcionamento da ferramenta eléctrica. Permitir que peças danificadas sejam reparadas antes da utilização. Muitos acidentes têm como causa, a manutenção insuficiente de ferramentas eléctricas.
f) Manter as ferramentas de corte afiadas e limpas. Ferramentas de corte cuidadosamente tratadas e com cantos de corte afiados emperram com menos frequência e podem ser conduzidas com maior facilidade.

Português

g) Utilizar a ferramenta eléctrica, acessórios, ferramentas de aplicação, etc. conforme estas instruções. Considerar as condições de trabalho e a tarefa a ser executada. A utilização de ferramentas eléctricas para outras tarefas a não ser as aplicações previstas, pode levar a situações perigosas.

5) Serviço

a) Só permita que o seu aparelho seja reparado por pessoal especializado e qualificado e só com peças de reposição originais. Desta forma é assegurado o funcionamento seguro do aparelho.

Instruções de serviço específicas do aparelho

▶ Fixar a peça a ser trabalhada. Uma peça a ser trabalhada fixa com dispositivos de aperto ou com torno de bancada está mais firme do que segurada com a mão.
▶ Manter o seu local de trabalho limpo. Misturas de material são especialmente perigosas. Pó de metal leve pode queimar ou explodir.
Jamais abandonar a ferramenta, antes que esta esteja completamente parada. Ferramentas de trabalho em funcionamento de inércia podem causar lesões.
- Não utilizar a ferramenta eléctrica com um cabo danificado. Não tocar no cabo danificado nem puxar a ficha da tomada, se o cabo for danificado durante o trabalho. Cabos danificados aumentam o risco de um choque eléctrico.
- Jamais permita que as placas de advertência na ferramenta eléctrica se tornem irreconhecíveis.
Jamais se posicione sobre a ferramenta eléctrica. É possível que ocorram graves lesões se a ferramenta eléctrica tombar ou se por acaso entrar em contacto com a lâmina de serra.

Assegure-se de que a capa de protecção esteja funcionando correctamente e que possa ser movimentada livremente. Jamais prender a capa de protecção, de modo que permaneça aberta.
▶ Manter as suas mãos afastadas da área de corte enquanto a ferramenta eléctrica estiver em funcionamento. Há perigo de lesões se houver contacto com a lâmina de serra.
Jamais remover resíduos de corte, aparas ou objectos semelhantes da área de corte, enquanto a ferramenta eléctrica estiver a funcionar. Sempre conduzir primeiramente o braço da ferramenta para a posição de repouso e desligar a ferramenta.
Só conduzir a lâmina de serra em direcção da peça a ser trabalhada quando estiver ligada. Caso contrário há risco de um contra-golpe, se a lâmina de serra se enganchar na peça a ser trabalhada.
Só utilizar a ferramenta eléctrica quando a superfície de trabalho estiver limpa e livre de aparas de madeira, etc.. Sobre a superfície de trabalho não deve se encontrar nenhumaferramenta de ajuste, só a peça a ser trabalhada. Pequenos pedaços de madeira ou outros objectos que entrem em contacto com a lâmina de serra, podem ser atirados contra o operador com alta velocidade.
A peça a ser trabalhada deve sempre ser fixa com firmeza. Não trabalhar em peças que sejam demasiadamente pequenas para serem fixas. Caso contrário, a distância entre a sua mão e a lâmina de serra em rotação não será suficiente.
Só utilizar a serra para materiais indicados no capítulo de utilização conforme as disposições. Caso contrário, é possível que a serra seja sobrecarregada.
- Não utilizar lâminas de serra embotadas, rachadas, empenadas ou danificadas. Lâminas de serra com dentes embotados ou incorrectamente alinhados causam um atrito maior, um contragolpe e emperram devido à fenda de corte apertada.

Português

▶ Sempre utilizar lâminas de serra do tamanho correcto e com orifício de admissão apropriado (p. ex. em forma de estrela ou redondo). Lâminas de serra não apropriadas para as peças de montagem da lâmina, funcionam desiquilibradamente e levam à perda de controlo.
- Não utilizar lâminas de serra de aço de alta liga para trabalhos rápidos (aço HSS). Estas lâminas de serra podem quebrar facilmente.
Jamais tocar na lâmina de serra após terminar o trabalho, antes que possa esfriar. A lâmina de serra torna-se extremamente quente durante o trabalho.
Jamais utilizar a ferramenta sem a placa de alimentação. Uma placa de alimentação defeituosa deve ser substituída. Se a lâmina de serra for utilizada sem uma placa de alimentação em perfeito estado, poderá provocar lesões.

• Não apontar o raio laser na direcção de pessoas nem de animais e não olhar no raio laser, nem mesmo de maiores distâncias. Esta ferramenta eléctrica produz raios laser da classe de laser 2, conforme EN 608251-1. Desta forma poderá cegar outras pessoas sem querer.
• Não permita que crianças utilizem a ferramenta eléctrica com laser, sem vigilância. Poderá cegar outras pessoas.
  ▶ Não substituir o laser montado por um laser de outro tipo. Um laser não apropriado para esta ferramenta eléctrica pode ser perigoso para pessoas.

Símbolos

Os seguintes símbolos podem ser importantes para a utilização da sua ferramenta eléctrica. Os símbolos e os seus significados devem ser memorizados. A interpretação correcta dos símbolos facilita a utilização segura e aprimorada da ferramenta eléctrica.

Símbolo

Significado

- Não apontar o raio laser na direcção de pessoas nem de animais e não olhar no raio laser, nem mesmo de maiores distâncias. Esta ferramenta eléctrica produz raios laser da classe de laser 2, conforme EN 608251-1. Desta forma poderá cegar outras pessoas sem querer.

Apenas países da União Europeia:

Não deitar ferramentas eléctricas no lixo doméstico! De acordo com a directiva européia 2002/96/CE para aparelhos eléctricos e electrónicos velhos, e com as respectivas realizações nas leis nacionais, as ferramentas eléctricas que não servem mais para a utilização, devem ser enviadas separadamente a uma reciclagem ecológica.

▶ Usar óculos de protecção.

92 | Português

Símbolo

Significado

- Usar uma máscara de protecção contra pó.

- Usar protecção auricular. Ruídos podem provocar a surdez.

Área perigosa! Manter as mãos, os dedos e os braços afastados desta área.

Observe as dimensões da lâmina de serra. Não deve haver folga entre o diâmetro do orifício e o fuso da ferramenta. Não utilizar adaptadores nem redutores.

Volume de fornecimento

Descrição de funções

Devem ser lidas todas as indicações de advertência e todas as instruções. O desrespeito das advertências e instruções apresentadas abaixo pode causar choque eléctrico, incêndio e/ou graves lesões.

Utilização conforme as disposições

A ferramenta é destinada à utilização como aparelho estacionário, para cortes longitudinais e transversais, rectos, em madeira. Há a possibilidade de ângulos de meia-esquadria horizontais de -50^ a +58^ , assim como ângulos de meia-esquadria verticais de 0^ a 45^ .

A ferramenta eléctrica foi projectada com uma potência apropriada para serrar madeira dura e macia, assim como painéis de partículas e painéis de fibras.

Componentes ilustrados

A numeração dos componentes ilustrados refere-se à apresentação da ferramenta eléctrica na página de esquemas.

1 Saco de pó
2 Expulsão de aparas
3 Porta-cabo
4 Botão para soltar o braço da ferramenta
5 Punho
6 Capa de protecção
7 Capa de protecção pendular

Português

8 Lâmina de serra
9 Rolo de deslize
10 Carril limitador
11 Furos para o sargento de aperto rápido
12 Placa de alimentação
13 Manípulo de fixação para qualquer ângulo de meia-esquadria (horizontal)
14 Indicador de ângulo (horizontal)
15 Escala para ângulo de meia-esquadria (horizontal)
16 Orifícios para montagem
17 Mesa para serrar
18 Orifícios para o arco de extensão
19 Arco de extensão
20 Chave de sextavado interior (6 mm)/chave de fenda em cruz
21 Parafuso limitador para ângulo de meia-esquadria de 45° (vertical)
22 Parafuso limitador para ângulo de meia-esquadria de 0° (vertical)
23 Unidade de laser
24 Unidade de iluminação (Power Light)
25 Dispositivo de tracção
26 Punho de transporte
27 Interruptor para a iluminação ("LED")
28 Interruptor para marcação da linha de corte ("Laser")
29 Esbarro de profundidade
30 Punho de aperto para qualquer ângulo de meia-esquadria (vertical)
31 Parafuso de fixação do dispositivo de tracção
32 Parafusos de sextavado interior (6 mm) do carril limitador
33 Protecção para o transporte
34 Compartimento da pilha
35 Interruptor de ligar-desligar
36 Limitador de comprimento
37 Alongamento da mesa de trabalho
38 Set de fixação "Arco de extensão"
39 Nervura da carcaça

40 Suporte*
41 Set de fixação "Suporte"*
42 Bloqueio do fuso
43 Parafuso de sextavado interior (6 mm) para fixação da lâmina de serra
44 Flange de aperto
45 Flange de aperto interior
46 Porca de orelhas para fixação da extensão da mesa de serra
47 Sargento de aperto rápido
48 Destravamento rápido
49 Manípulo de fixação do sargento de aperto rápido
50 Porca de orelhas do sargento de aperto rápido
51 Indicador de ângulo (vertical)
52 Porca de orelhas para fixação do esbarro longitudinal
53 Contra-porcas do esbarro de profundidade
54 Porca de travamento do esbarro de profundidade
55 Esbarro da carcaça para o esbarro de profundidade
56 Parafusos para a placa de alimentação
57 Cobertura
58 Parafuso serrilhado
59 Parafuso de fixação para posicionamento horizontal do laser
60 Parafuso de fixação para posicionamento vertical do laser
61 Escala para ângulo de meia-esquadria (vertical)
62 Parafuso para indicador de ângulo (vertical)
63 Parafuso para indicador de ângulo (horizontal)
64 Cavidades de pega

* Acessórios apresentados ou descritos não pertencem ao volume de fornecimento.

94 | Português

Dados técnicos

Serra para painéis		PCM 8 S
N° do produto		3 603 L02 0..
Potência nominal consumida	W	1200
Tensão nominal	V	230
Frequência	Hz	50
N° de rotações em ponto morto	min^-1	5200
Tipo de laser		650 nm, < 1mW
Classe de laser		2
Peso conforme EPTA-Procedure 01/2003	kg	18,7
Classe de protecção		☐/II

Máximas dimensões da peça a ser trabalhada, veja página 100.

Processos de ligação provocam uma breve redução de tensão. No caso de condições de rede desfavoráveis, o funcionamento de outros aparelhos pode ser prejudicado. Em impedâncias de rede inferiores a 0,24 Ohm não se conta com avarias.

As indicações só valem para tensões nominais [U] 230/240 V. Estas indicações podem variar no caso de tensões inferiores e em modelos específicos dos países.

Observar o número de produto na placa de características da sua ferramenta eléctrica. A designação comercial das ferramentas eléctricas individuais pode variar.

Medidas de lâminas de serra apropriadas

Diâmetro da lâmina de serra	mm	210
Espessura da lâmina mestre	mm	1,4-2,0
Diâmetro do orifício	mm	30

Informação sobre ruídos/vibrações

Valores de medição averiguados conforme EN 61029.

O nível de ruído avaliado como A do aparelho é tipicamente: Nível de pressão acústica 98 dB(A); Nível de potência acústica 111 dB(A). Incerteza K=3 dB.

Usar protecção auricular!

A vibração de mão e braço é tipicamente inferior a 2,5 m/s ^4 .

Declaração de conformidade CE

Declaramos sob nossa exclusiva responsabilidade que o produto descrito em “Dados técnicos” cumpre as seguintes normas ou documentos normativos: EN 61029, EN 60825-1 conforme as disposições das directivas 2004/108/CE, 98/37/CE (até 28.12.2009), 2006/42/EG (desde 29.12.2009).

Processo técnico em:

Robert Bosch GmbH, Dept. PT/ESC, D-70745 Leinfelden-Echterdingen

Evitar um arranque involuntário da ferramenta eléctrica. A ficha de rede não deve estar conectada à alimentação de rede durante a montagem e durante todos trabalhos na ferramenta eléctrica.

Volume de fornecimento

Para tal deverá observar a apresentação do volume de fornecimento no início da instrução de serviço.

Português

Antes de colocar a ferramenta eléctrica em funcionamento pela primeira vez, deverá verificar se todas as peças especificadas abaixo foram fornecidas:

• Serra de painéis com lâmina de serra prémontada
• Saco de pó 1
• Manípulo de fixação 13
• Arco de extensão 19 (2x)
• Set de fixação “Arco de extensão” 38 (2 perfis em forma de U com parafusos)
• Extensão da mesa de trabalho 37
• Esbarro longitudinal 36
• Sargento de aperto rápido 47
• Chave de sextavado interior/chave de fenda em cruz 20
  – Pilhas (3x, tamanho AAA, 1,5 V)

em modelos de aparelho com suporte:

• Suporte 40
  (16 perfil, 4 tampas)
• Set de fixação “Suporte” 41
  (24 Parafusos com porcas para a montagem, 4 parafusos com porcas para a fixação da ferramenta eléctrica, 4 arruelas planas)

Antes de utilizar a ferramenta eléctrica, deverá controlar cuidadosamente todos os dispositivos de protecção e peças levemente danificadas e verificar se estão funcionando correctamente. Controlar se as peças móveis funcionam perfeitamente e não emperram, ou se há peças danificadas. Todas as peças devem ser montadas correctamente e corresponder a todas exigências, para que seja assegurado um funcionamento impecável.

Dispositivos de segurança e peças danificados devem ser devidamente reparados ou substituídos por uma oficina especializada.

Montagem de componentes individuais

• Retirar todas as peças fornecidas cuidadosamente das respectivas embalagens.
• Remover todo o material de embalagem da ferramenta eléctrica e dos acessórios fornecidos.

- Para facilitar o trabalho de montagem dos elementos do aparelho fornecidos, deverá verificar se a ferramenta eléctrica se encontra na posição de transporte.

Ferramentas necessárias além das fornecidas:

• Chave de fendas em cruz
• Calibre angular
• Chave anular ou de forqueta (12 mm) para a montagem do suporte
• Chave anular ou de forqueta (14 mm) para as contraporcas do esbarro de profundidade
• Chave anular ou de forqueta (10 mm) para o ajuste básico do ângulo de chanfradura (vertical)

Montar a extensão da mesa de serra e o esbarro longitudinal

(veja figura A)

A extensão da mesa de serra 37 e o esbarro longitudinal 36 podem ser posicionados do lado esquerdo ou direito da ferramenta eléctrica.

- Encaixar a extensão da mesa de serra e o esbarro longitudinal no arco de extensão 19 desejado e apertar a respectiva porca de orelhas.

Montar o arco de extensão

(veja figura A)

Para a fixação deverá ser utilizado o conjunto de fixação “arco de extensão” 38. (2 perfis em forma de U com parafusos)

• Inclinar a ferramenta eléctrica, de modo que possa fixar o arco de prolongamento no lado inferior do aparelho.
• Segurar um perfil em forma de U sobre uma ranhura da carcaça 39, de modo que os orifícios de ambas as partes estejam alinhados.
• Introduzir completamente um arco de prolongamento pelos orifícios 18, pelo perfil em forma de U e pelas ranhuras da carcaça.
• Apertar o parafuso no perfil em forma de U para fixar o arco de prolongamento.
• Repetir as etapas de trabalho para o segundo arco de prolongamento, no outro lado da ferramenta eléctrica.

96 | Português

Montar o manípulo de fixação

(veja figura B)

• Aparafusar o manípulo de fixação 13 no respectivo orifício, abaixo da placa de alimentação 12.
  ▶ Sempre apertar bem o manípulo de fixação 13 antes de serrar. Caso contrário a lâmina de serra poderá emperrar na peça a ser trabalhada.

Introduzir as pilhas

(veja figura C)

• Abrir o compartimento das pilhas 34.
• Introduzir as pilhas fornecidas conforme a polarização prevista.
• Fechar o compartimento de pilhas.

Montagem estacionária ou flexível

Para assegurar um manuseio seguro, é necessário que, antes da utilização, a ferramenta eléctrica seja montada sobre uma superfície de trabalho plana e estável (p. ex. bancada de trabalho).

Montagem com suporte

(veja figuras D1 – D2)

Para a montagem deverá ser utilizado o conjunto de fixação “suporte” 41. (24 Parafusos com porcas para a montagem, 4 parafusos com porcas para a fixação da ferramenta eléctrica, 4 arruelas planas)

• Aparafusar o suporte 40. Apertar bem os parafusos.
• Fixar a ferramenta eléctrica sobre a superfície de apoio do suporte. Para tal servem os orifícios 16 da ferramenta eléctrica, assim como os orifícios oblongos do suporte.

Montagem sem suporte

(veja figura E)

- Fixar a ferramenta eléctrica à superfície de trabalho com uma união roscada apropriada. Para tal servem os orifícios 16.

Aspiração de pó/de aparas

Pós de materiais como por exemplo, tintas que contém chumbo, alguns tipos de madeira, minerais e metais, podem ser nocivos à saúde. O contacto ou a inalação dos pós pode provocar reações alérgicas e/ou doenças nas vias respiratórias do utilizador ou das pessoas que se encontrem por perto.

Certos pós, como por exemplo pó de carvalho e faia são considerados como sendo cancerígenos, especialmente quando juntos com substâncias para o tratamento de madeiras (cromato, preservadores de madeira). Material que contém asbesto só deve ser processado por pessoal especializado.

• Se possível, utilizar uma aspiração de pó.
• Assegurar uma boa ventilação do local de trabalho.
• É recomendável usar uma máscara de protecção respiratória com filtro da classe P2.

Observe as directivas para os materiais a serem trabalhados, vigentes no seu país.

Aspiração própria

(veja figura F)

- Encaixar o saco de pó 1 na expulsão de aparas 2.

Ao serrar, o saco de pó não deve entrar em contacto com as peças móveis do aparelho.

Esvaziar o saco de pó a tempo.

Aspiração externa

Para a aspiração também é possível conectar a mangueira de um aspirador de pó (∅ 36 mm) à expulsão de aparas.

O aspirador de pó deve ser apropriado para o material a ser trabalhado.

Utilizar um aspirador especial para aspirar pó que seja extremamente nocivo à saúde, cancerígeno ou seco.

Troca de ferramenta

(veja figuras G1–G4)

Para a montagem da lâmina de serra é necessário usar luvas de protecção. Há perigo de lesões no caso de um contacto com a lâmina de serra.

Só utilizar lâminas de serra com uma máxima velocidade admissível superior à velocidade da marcha em vazio da ferramenta eléctrica.

Só utilizar lâminas de serra que correspondam aos dados característicos indicados nesta instrução de serviço e que sejam controlados conforme EN 847-1 e respectivamente marcados.

Desmontar a lâmina de serra

• Colocar a ferramenta eléctrica na posição de trabalho.
• Puxar a segurança para transporte 33 completamente para fora e girar 90°. Permitir que a protecção de transporte engate nesta posição.

O braço da ferramenta está agora travado na posição de trabalho.

• Girar o parafuso de sextavado interior 43 com a chave de sextavado interior 20 fornecida e ao mesmo tempo premir o bloqueio do fuso 42 até engatar.
• Manter o bloqueio do veio 42 premido e desatarraxar o parafuso 43 no sentido dos ponteiros do relógio (rosca à esquerda!).
• Retirar o flange de aperto 44.
• Premir o botão 4 e deslocar a capa de protecção pendular 7 completamente para trás.
• Manter a capa de protecção pendular nesta posição e retirar a lâmina de serra 8.
• Reconduzir a capa de protecção pendular lentamente para baixo.

Montar a lâmina de serra

Se necessário, deverá limpar todas as partes antes de serem montadas.

• Premir o botão 4 e deslocar a capa de protecção pendular 7 completamente para trás e mantê-la nesta posição.
• Colocar a nova lâmina de serra no flange de aperto interior 45.

Durante a montagem, deverá observar que o sentido de corte dos dentes (sentido da seta sobre a lâmina de corte) coincida com o sentido da seta sobre a capa de protecção!

• Reconduzir a capa de protecção pendular lentamente para baixo.
• Colocar o flange de aperto 44 e o parafuso 43. Premir o travamento do veio 42 até este engatar e em seguida apertar o parafuso sextavado no sentido contrário dos ponteiros do relógio.
• Para trabalhar em seguida, será necessário destravar novamente o braço da ferramenta. Para tal terá que soltar a protecção para transporte 33 puxando-a para fora e girando-a por 90°.

Funcionamento

- Antes de todos trabalhos na ferramenta eléctrica deverá puxar a ficha de rede da tomada.

Protecção para o transporte

(veja figura H)

A protecção para o transporte 33 facilita o manuseio da ferramenta eléctrica durante o transporte para outros locais de utilização.

Liberar a ferramenta eléctrica (posição de trabalho)

- Premir o braço da ferramenta no punho 5 um pouco para baixo, para aliviar a protecção para o transporte 33.

Português

• Puxar a segurança para transporte 33 completamente para fora e girar 90°. Permitir que a protecção de transporte engate nesta posição.
• Conduzir lentamente o braço da ferramenta para cima.

Proteger a ferramenta eléctrica (posição de transporte)

• Soltar o parafuso de fixação 31, se estiver apertado. Puxar o braço da ferramenta completamente para frente e reapertar o parafuso de fixação.
• Atarraxar o esbarro de profundidade 29 completamente para cima. (veja “Ajustar o esbarro de profundidade”, página 101)
• Apertar o manípulo de fixação 13 para travar a mesa de serra 17.
• Premir o botão 4 e ao mesmo tempo deslocar o braço da ferramenta no punho 5 para baixo.
• Puxar a segurança para transporte 33 completamente para fora e girar 90°. Permitir que a protecção de transporte engate nesta posição.
• O braço da ferramenta está agora seguramente travado para o transporte.

Alongar a mesa de serra

(veja figura I)

Apoiar ou escorar as extremidades de peças compridas.

• Soltar a porca de orelhas 46 e puxar a extensão da mesa de serra 37 para fora, sobre o arco de extensão, até alcançar a distância desejada.
• Reapertar a porca de orelhas.

Fixar a peça a ser trabalhada

A peça a ser trabalhada deverá ser sempre firmemente fixa, para assegurar uma segurança ideal de trabalho.

Não trabalhar peças que sejam demasiadamente pequenas para serem serem fixas.

Fixação vertical

(veja figura J1)

• Introduzir o sargento de aperto rápido 47 fornecido num dos orifícios 11 previstos para tal.
• Premir a peça a ser trabalhada firmemente contra o carril limitador 10.
• Premir o destravamento rápido 48 e adaptar o sargento de aperto rápido à peça a ser trabalhada.
• Em seguida deverá girar o manípulo 49 no sentido dos ponteiros do relógio para fixar a peça a ser trabalhada.

Fixação horizontal

(veja figura J2)

• Soltar a porca de orelhas 50 e abrir o sargento de aperto rápido.
• Introduzir agora o sargento de aperto rápido 47 "reduzido" num dos orifícios previstos para tal 11.
• Apertar a peça a ser trabalhada sobre a mesa de serra 17.
• Premir o destravamento rápido 48 e adaptar o sargento de aperto rápido à peça a ser trabalhada.
• Em seguida deverá girar o manípulo 49 no sentido dos ponteiros do relógio para fixar a peça a ser trabalhada.

Soltar a peça a ser trabalhada

• Para soltar o sargento de aperto rápido, deverá primeiramente girar o manípulo 49 no sentido contrário dos ponteiros do relógio.
• Em seguida deverá premir o destravamento rápido 48 e puxar a barra roscada da peça a ser trabalhada.

Ajustar ao ângulo de chanfradura

Após uso intensivo, deverá controlar, e se necessário corrigir, os ajustes básicos da ferramenta eléctrica, para assegurar cortes precisos (veja “Controlar e realizar os ajustes básicos”, página 103).

▶ Sempre apertar bem o manípulo de fixação 13 antes de serrar. Caso contrário a lâmina de serra poderá emperrar na peça a ser trabalhada.

Ajustar ângulos de meia-esquadria horizontais

O ângulo de meia-esquadria horizontal pode ser ajustado numa faixa de 50° (na esquerda) a 58° (na direita).

• Soltar o manípulo de fixação 13, se estiver apertado.
• Girar a mesa de serra 17, pelo manípulo de fixação, para a esquerda ou direita, até o indicador de ângulo 14 indicar o ângulo de chanfradura desejado.
• Reapertar o manípulo de fixação 13.

Para um ajuste rápido e preciso de ângulos de chanfradura utilizados com frequência, a mesa de serra 17 engata nos seguintes ângulos padronizados:

esquerda	direita
	0°
15°; 22,5°;30°; 45°	15°; 22,5°;30°; 45°

• Soltar o manípulo de fixação 13, se estiver apertado.
• Girar a mesa de serra 24, pelo manípulo de fixação, para a esquerda ou direita, até engatar no ângulo de chanfradura padronizado desejado.

Ajustar ângulos de meia-esquadria verticais

(veja figura K)

O ângulo de meia-esquadria vertical pode ser ajustado numa faixa de 0° a 45°.

• Soltar o punho de aperto 30.
• Deslocar o braço da ferramenta no punho 5, até o indicador de ângulo 51 indicar o ângulo de meia-esquadria desejado.

- Segurar o braço da ferramenta nesta posição e reapertar o punho de aperto 30.

Para o ajuste rápido e preciso dos ângulos padrões de 0° e 45°, foram previstos parafusos limitadores ajustados a partir de fábrica.

- Para tal, deverá deslocar o braço da ferramenta no punho 5 completamente para a direita (0°) ou completamente para a esquerda (45°).

Colocação em funcionamento

Ligar

- Para a colocação em funcionamento é necessário puxar o interruptor de ligar-desligar 35 no sentido dos ponteiros do punho 5.

Nota: Por motivos de segurança o interruptor de ligar-desligar 35 não pode ser travado, mas deve permanecer premido durante o funcionamento.

Só é possível conduzir o braço da ferramenta para baixo, premindo o botão 4.

- Para serrar deverá, além de puxar o interruptor de ligar-desligar, premir o botão 4. (veja figura L)

Desligar

- Para desligar, deverá soltar o interruptor de ligar-desligar 35.

Indicações de trabalho

Indicações gerais para serrar

Antes de todos os cortes, deverá assegura-se de que a lâmina de serra não possa de modo algum entrar em contacto com o carril limitador, com os sargentos ou com quaiquer outras partes do aparelho. Se houverem limitadores auxiliares montados, estes deverão ser removidos ou respectivamente adaptados.

Proteger a lâmina de serra contra golpes e pancadas. A lâmina de serra não deve ser exposta a nenhuma pressão lateral.

Não trabalhar peças empenadas. A peça a ser trabalhada deve sempre ter um lado recto para encostar no carril de esbarro.

100 | Português

Iluminar a área de trabalho (Power Light)

(veja figura M)

Assegure-se de que a área de trabalho seja suficientemente iluminada.

- Para tal deverá ligar a unidade de iluminação 24 com o interruptor 27.

Marcar a linha de corte

(veja figura N)

O raio laser indica a linha de corte da lâmina de serra. Desta forma é possível posicionar exactamente a peça a ser trabalhada, sem necessidade de abrir a capa de protecção pendular.

• Para tal deverá ligar o raio laser com o interruptor 28.
• Alinhar a sua marcação na peça a ser trabalhada ao lado direito da linha do laser.

Antes de serrar deverá verificar se a linha de corte ainda é correctamente indicada (veja “Ajustar o laser”, página 103). O raio laser pode ser p. ex. desajustado devido a vibrações que ocorrem no caso de uma utilização intensiva.

Manuseio

(veja figura O)

Manter as mãos, os dedos e os braços afastados da lâmina de serra em rotação.

Não cruze os braços na frente do braço da ferra- menta.

Máximas dimensões da peça a ser trabalhada

Ângulo de meia-esquadria		Altura x largura
horizontal	vertical	[mm]
90°	90°	70 x 282
45°	90°	70 x 200
90°	45°	35 x 282

Serrar sem movimento de tracção (cortar)

(veja figura P)

• Para cortes sem movimento de tracção (pequenas peças), deverá soltar o parafuso de fixação 31, caso estiver apertado. Empurrar o braço da ferramenta completamente no sentido do carril limitador 10 e reapertar o parafuso de fixação 31.
• Fixar a peça a ser trabalhada de acordo com as dimensões.
• Ajustar o ângulo de meia-esquadria desejado.
• Ligar a ferramenta eléctrica.
• Premir o botão 4 e conduzir o braço da ferramenta, com o punho 5, lentamente para baixo.
• Serrar a peça com avanço uniforme.
• Desligar a ferramenta eléctrica e aguardar até a lâmina de serra estar completamente parada.
• Conduzir lentamente o braço da ferramenta para cima.

Serrar com movimento de tracção

• Para cortes com ajuda do dispositivo de tracção 25 (peças largas), deverá soltar o parafuso de fixação 31, caso estiver apertado.
• Fixar a peça a ser trabalhada de acordo com as dimensões.
• Ajustar o ângulo de meia-esquadria desejado.
• Afastar o braço da ferramenta do carril limitador 10, até a lâmina de serra estar na frente da peça a ser trabalhada.
• Ligar a ferramenta eléctrica.
• Premir o botão 4 e conduzir o braço da ferramenta, com o punho 5, lentamente para baixo.
• Premir então o braço da ferramenta no sentido do carril limitador 10 e serrar a peça com avanço uniforme.
• Desligar a ferramenta eléctrica e aguardar até a lâmina de serra estar completamente parada.
• Conduzir lentamente o braço da ferramenta para cima.

Português | 101

Serrar peças com o mesmo comprimento

(veja figura Q)

Para serrar facilmente peças do mesmo comprimento é possível utilizar um esbarro longitudinal 36.

• Soltar a porca de orelhas 52 e posicionar o esbarro longitudinal com a distância desejada em relação à lâmina de serra.
• Reapertar a porca de orelhas.
• Encostar a peça a ser trabalhada no limitador. Com a linha de corte marcada pelo raio laser, poderá verificar novamente se o esbarro longitudinal está correctamente posicionado.
• Agora poderá serrar esta e as outras peças no mesmo comprimento, de acordo com os passos de trabalho descritos nos capítulos "Serrar".

Ajustar o esbarro de profundidade (serrar ranhuras)

(veja figura R)

O limitador de profundidade deve ser ajustado, se desejar serrar uma ranhura.

• Soltar ambas as contraporcas 53 com uma chave anular ou de forqueta (14 mm) de tipo comercial.
• Soltar a porca de travamento 54 e aparafusar o esbarro de profundidade 29, no sentido contrário dos ponteiros do relógio, completamente para cima.
• Movimentar o braço da ferramenta, pelo punho 5, até a posição na qual é alcançada a profundidade desejada da ranhura.
• Aparafusar o esbarro de profundidade, no sentido dos ponteiros do relógio, até a extremidade do parafuso encostar no esbarro da carcaça 55.
• Conduzir lentamente o braço da ferramenta para cima.
• Reapertar primeiro a porca de travamento 54 e em seguida a contraporca 53.

Peças especiais

Ao serrar peças curvadas ou redondas é necessário fixá-las firmemente, de modo que não possam se movimentar. Na linha de corte não deve haver fendas entre a peça a ser trabalhada, o carril limitador e a mesa de serrar.

Se necessário, deverão ser fabricados suportes especiais.

Substituir a placa de alimentação

(veja figura S)

As placas de alimentação vermelhas 12 podem desgastar-se após um longo período de uso da ferramenta eléctrica.

Placas de alimentação defeituosas devem ser substituídas.

• Colocar a ferramenta eléctrica na posição de trabalho.
• Desatarraxar os parafusos 56 com a chave de fenda em cruz fornecido e retirar a placa de alimentação.
• Colocar uma nova placa de alimentação.
• Aparafusar a placa de alimentação com os parafusos 56, o mais para direita possível, de modo que a lâmina de serra não entre em contacto com a placa de alimentação ao longo de todo o movimento de tracção possível.
• Repetir os passos de trabalho, do mesmo modo, como para a nova placa de alimentação esquerda.

102 | Português

Trabalhar tramelas perfiladas (tramelas de soalho e de tecto)

Tramelas perfiladas podem ser trabalhadas de duas maneiras:

Além disso, é possível executar cortes com ou sem movimento de tracção, independente da largura da tramela perfilada.

Sempre deverá testar o ângulo de meia-esquadria ajustado num pedaço de madeira que for deitar fora.

Tramelas de soalho

A tabela a seguir contém indicações para o trabalho em tramelas de soalho.

Ajustes		encostadono carrillimitador		apoiadas deforma planasobre a mesa de serrar
Ângulo de meia-esquadriavertical		0°		45°
Tramela de soalho		lado esquer-do	lado direito	lado esquerdo	lado direito
Canto interior	ângulo de meia-esquadriahorizontal	45° esquerda	45° direita	0°	0°
	Posicionamentoda peça a ser tra-balhada	Canto inferi-or da mesa deserrar	Canto inferi-or da mesa deserrar	Canto superiorno carril limita-dor	Canto inferiorno carril limita-dor
	A peça a ser tra-balhada se en-contra ...	... no lado es-querdo docorte	... no lado di-reito do corte	... no lado es-querdo do cor-te	... no lado es-querdo do cor-te
Canto exterior	ângulo de meia-esquadriahorizontal	45° direita	45° esquerda	0°	0°
	Posicionamentoda peça a ser tra-balhada	Canto inferi-or da mesa deserrar	Canto inferi-or da mesa deserrar	Canto inferiorno carril limita-dor	Canto superiorno carril limita-dor
	A peça a ser tra-balhada se en-contra ...	... no lado di-reito do corte	... no lado es-querdo docorte	... no lado direi-to do corte	... no lado direi-to do corte

Português | 103

Controlar e realizar os ajustes básicos

- Antes de todos trabalhos na ferramenta eléctrica deverá puxar a ficha de rede da tomada.

Após uso intensivo, deverá controlar, e se necessário corrigir, os ajustes básicos da ferramenta eléctrica, para assegurar cortes precisos. Para tal são necessárias experiência e ferramentas especiais.

Uma oficina de serviço pós-venda Bosch executa este trabalho de forma rápida e fiável.

Ajustar o laser

• Colocar a ferramenta eléctrica na posição de trabalho.
• Girar a mesa de serra 17 até engatar em 0°.
• Retirar a cobertura 57. (veja figura T1)

Controlar: (veja figura T2)

• Desenhar uma linha de corte sobre a peça a ser trabalhada.
• Premir o botão 4 e conduzir o braço da ferramenta, com o punho 5, lentamente para baixo.
• Posicionar a peça a ser trabalhada, de modo que os dentes da lâmina de serra estejam alinhados à linha de corte.
• Manter a peça a ser trabalhada nesta posição e reconduzir o braço da ferramenta lenta-mente para cima.
• Fixar a peça a ser trabalhada.
• Ligar o raio laser com o interruptor 28.

O raio laser deve estar alinhado ao comprimento total da linha de corte da peça a ser trabalhada, mesmo quando o braço da ferramenta é movimentado para baixo.

• Soltar o parafuso serrilhado 58.
• Girar o parafuso de ajuste 59 (posicionamento horizontal do laser) e/ou 60 (posicionamento vertical do laser), até o raio laser estar alinhado, em todo o seu comprimento, à linha de corte sobre a peça a ser trabalhada.
• Reapertar cuidadosamente o parafuso serrilhado.

Ajustar o ângulo de meia-esquadria padrão de 0° (vertical)

• Colocar a ferramenta eléctrica na posição de transporte.
• Girar a mesa de serra 17 até engatar em 0°.

Controlar: (veja figura U1)

- Ajustar um calibre angular em 90° e colocá-lo sobre a mesa de serra 17.

O lado do calibre angular deve estar alinhado no comprimento completo com a lâmina de serra 8.

• Soltar o punho de aperto 30.
• Soltar a contraporca do parafuso limitador 22 com uma chave anular ou de forqueta (10 mm) de tipo comercial.
• Apertar ou desapertar o parafuso limitador, até o lado do calibre angular estar alinhado em todo o comprimento com a lâmina de serra.
• Reapertar o punho de aperto 30.
• Em seguida, reapertar a contraporca do para-fuso limitador 22.

Se após o ajuste, o indicador de ângulo 51 não estiver em uma linha com a marca de 0°-da escala 61, deverá soltar o parafuso 62 com uma chave de fenda em cruz de tipo comercial e alinhar o indicador de ângulo ao longo da marca de 0°.

Ajustar o ângulo de meia-esquadria padrão de 45° (vertical)

• Colocar a ferramenta eléctrica na posição de trabalho.
• Girar a mesa de serra 17 até engatar em 0°.
• Soltar o punho 30 e deslocar o braço da ferramenta, no punho 5, completamente para a esquerda (45°).

Controlar: (veja figura V1)

- Ajustar um calibre angular em 45° e colocá-lo sobre a mesa de serra 17.

O lado do calibre angular deve estar alinhado no comprimento completo com a lâmina de serra 8.

104 | Português

• Soltar a contraporca do parafuso limitador 21 com uma chave anular ou de forqueta (10 mm) de tipo comercial.
• Apertar ou desapertar o parafuso limitador, até o lado do calibre angular estar alinhado em todo o comprimento com a lâmina de serra.
• Reapertar o punho de aperto 30.
• Em seguida, reapertar a contraporca do para-fuso limitador 21.

Se após o ajuste, o indicador de ângulo 51 não estiver alinhado à marcação de 45° da escala 61, deverá primeiro controlar mais uma vez o ajuste de 0° para o ângulo de meia-esquadria e para o indicador de ângulo. Em seguida deverá repetir o ajuste do ângulo de meia-esquadria de 45°.

Alinhar o carril limitador

• Colocar a ferramenta eléctrica na posição de transporte.
• Girar a mesa de serra 17 até engatar em 0°.

Controlar: (veja figura W1)

- Ajustar um calibre angular em 90° e colocá-lo entre o carril limitador 10 e a lâmina de serra 8 sobre a mesa de serra 17.

O lado do calibre angular deve estar alinhado no comprimento completo com o carril limitador.

• Soltar todos os parafusos com sextavados interiores 32 com a chave de sextavado interior fornecida.
• Girar o carril limitador 10 até o calibre angular estar alinhado em todo o comprimento.
• Reapertar os parafusos.

• Colocar a ferramenta eléctrica na posição de transporte.
• Girar a mesa de serra 17 até engatar em 0°.

Controlar:

A linha central do indicador de ângulo 14 deve estar alinhada com a marca de 0° da escala 15.

Ajustar:

• Soltar o parafuso 63 com uma chave de fenda em cruz de tipo comercial e alinhar a linha central do indicador de ângulo ao longo da marca de 0°.
• Reapertar o parafuso.

Transporte

(veja figura Y)

• Colocar a ferramenta eléctrica na posição de transporte.
• Remover o arco de prolongamento.
• Transportar a ferramenta eléctrica pelo punho de transporte 26 ou pelas cavidades 64 na lateral da mesa de serrar.
  A ferramenta eléctrica deve ser sempre carregada por duas pessoas, para evitar lesões nas costas.
  A ferramenta eléctrica só deve ser transportada pelos dispositivos de transporte e jamais pelos dispositivos de protecção.

Manutenção e serviço

Manutenção e limpeza

- Antes de todos trabalhos na ferramenta eléctrica deverá puxar a ficha de rede da tomada.

Se a ferramenta eléctrica falhar apesar de cuidadosos processos de fabricação e de teste, a reparação deverá ser executada por uma oficina de serviço autorizada para ferramentas eléctricas Bosch.

Para todas as questões e encomendas de peças sobressalentas é imprescindível indicar o número de produto de 10 dígitos como consta na placa de características da ferramenta eléctrica.

Português | 105

Limpeza

Manter a ferramenta eléctrica e as aberturas de ventilação sempre limpas, para trabalhar bem e de forma segura.

A capa de protecção pendular deve sempre movimentar-se livremente e fechar-se automaticamente. Portanto deverá manter a área em volta da capa de protecção pendular sempre limpa.

Após cada etapa de trabalho deverá remover o pó e as aparas, soprando com ar comprimido ou limpando com um pincel.

Limpar regularmente o rolo de deslize 9 e a unidade de iluminação e a unidade de laser (24, 23).

Acessórios

Arco de extensão....2 607 001 978

Lâminas de serra para madeira e materiais de placas, painéis e tramelas

Lâmina de serra 216 x 30 mm, 48 dentes ..... 2 608 640 430

Lâmina de serra 216 x 30 mm, 24 dentes ..... 2 608 640 429

Peças sobressalentes

Sargento de aperto rápido..... 1 609 203 P95

Suporte ..... 1 609 203 P96

Placas de alimentação ..... 2 607 001 966

Conjunto de escovas de carvão. 1 609 203 J13

Serviço pós-venda e assistência ao cliente

O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações sobre peças sobressalentes encontram-se em:

www.bosch-pt.com

A nossa equipa de consultores Bosch esclarecem com prazer todas as suas dúvidas a respeito da compra, aplicação e ajuste dos produtos e acessórios.

Portugal

Robert Bosch LDA

Avenida Infante D. Henrique

Lotes 2E - 3E

1800 Lisboa

Tel.: [phone]

Fax: [phone]

Brasil

Robert Bosch Ltda.

Caixa postal 1195

13065-900 Campinas

Tel.: [phone]

E-Mail: [e-mail]

Eliminação

Serras de painéis, acessórios e embalagens devem ser enviados a uma reciclagem ecológica de matérias primas.

As peças de plástico são marcadas para uma reciclagem sortida.

Apenas países da União Europeia:

Não deitar ferramentas eléctricas no lixo doméstico!

De acordo com a directiva europeia 2002/96/CE para aparelhos eléctricos e electrónicos velhos, e com as respectivas realizações

nas leis nacionais, as ferramentas eléctricas que não servem mais para a utilização, devem ser enviadas separadamente a uma reciclagem ecológica.

Sob reserva de alterações.

106 | Italiano
