KÄYTTÖOHJE PCM 8 S - REV 11-2007 BOSCH

* Ei löydy laitteen kaikista malleista

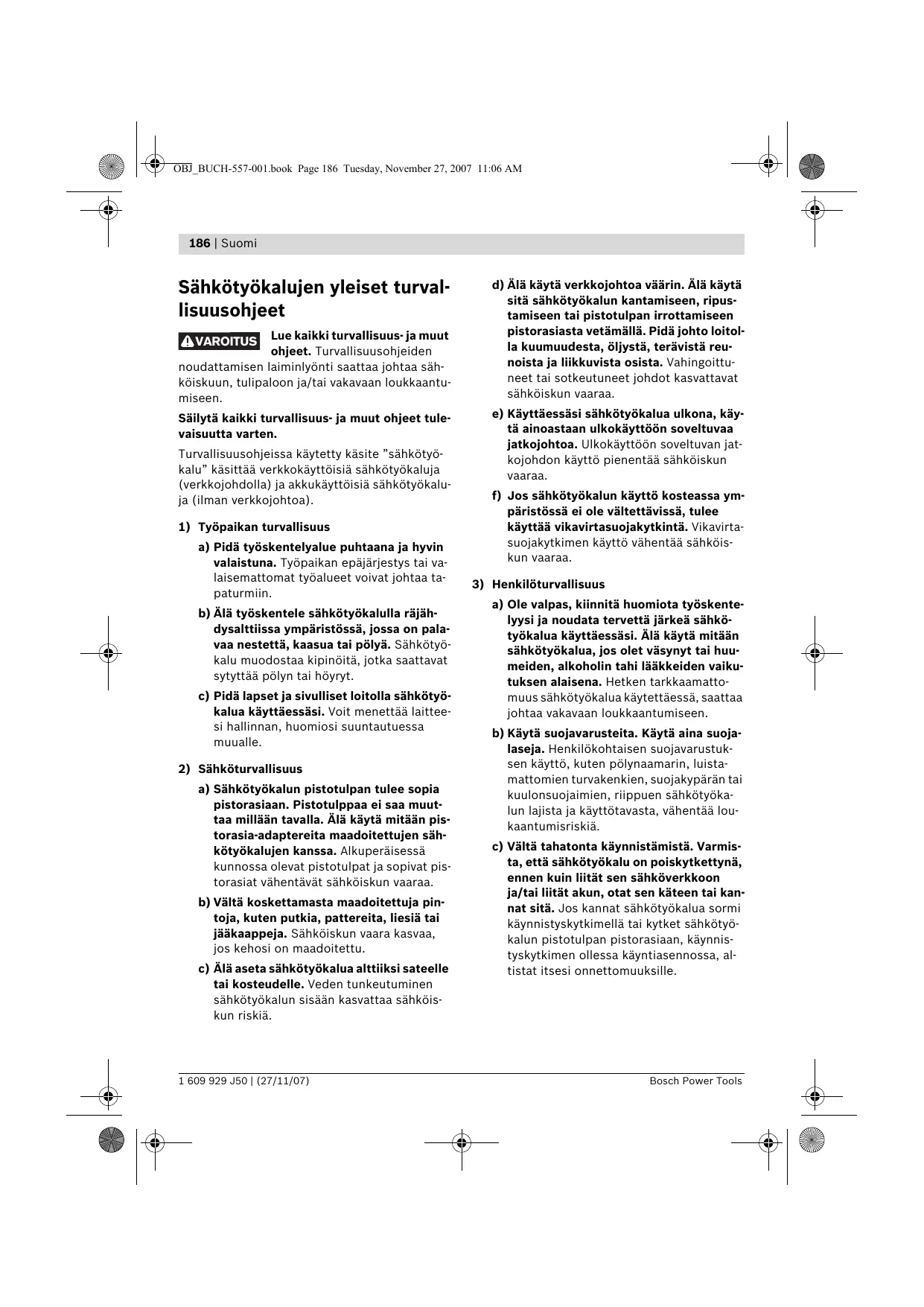

Sähkötyökalujen yleiset turvallisuusohjeet

! VAROITUS

Lue kaikki turvallisuus- ja muut ohjeet. Turvallisuusohjeiden

noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.

Säilytä kaikki turvallisuus- ja muut ohjeet tule- vaisuutta varten.

Turvallisuusohjeissa käytetty käsite "sähkötyökalu" käsittää verkkokäyttöisiä sähkötyökaluja (verkkojohdolla) ja akkukäyttöisiä sähkötyökaluja (ilman verkkojohtoa).

1) Työpaikan turvallisuus

a) Pidä työskentelyalue puhtaana ja hyvin valaistuna. Työpaikan epäjärjestys tai valaisemattomat työalueet voivat johtaa tapaturmiin.
b) Älä työskentele sähkötyökalulla räjäh-dysalttiissa ympäristössä, jossa on palavaa nestettä, kaasua tai pölyä. Sähkötyö- kalu muodostaa kipinöitä, jotka saattavat sytyttää pölyn tai höyryt.
c) Pidä lapset ja sivulliset loitolla sähkötyökalua käyttäessäsi. Voit menettää laitteesi hallinnan, huomiosi suuntautuessa muualle.

2) Sähköturvallisuus

a) Sähkötyökalun pistotulpan tulee sopia pistorasiaan. Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä mitään pistorasia-adaptereita maadoitettujen sähkötyökalujen kanssa. Alkuperäisessä kunnossa olevat pistotulpat ja sopivat pistorasiat vähentävät sähköiskun vaaraa.
b) Vältä koskettamasta maadoitettuja pintoja, kuten putkia, pattereita, liesiä tai jääkaappeja. Sähköiskun vaara kasvaa, jos kehosi on maadoitettu.
c) Älä aseta sähkötyökalua alttiiksi sateelle tai kosteudelle. Veden tunkeutuminen sähkötyökalun sisään kasvattaa sähköiskun riskiä.

d) Älä käytä verkkojohtoa väärin. Älä käytä sitä sähkötyökalun kantamiseen, ripustamiseen tai pistotulpan irrottamiseen pistorasiasta vetämällä. Pidä johto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista. Vahingoittuneet tai sotkeutuneet johdot kasvattavat sähköiskun vaaraa.
e) Käyttäessäsi sähkötyökalua ulkona, käytä ainoastaan ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön soveltuvan jatkojohdon käyttö pienentää sähköiskun vaaraa.
f) Jos sähkötyökalun käyttö kosteassa ympäristössä ei ole vältettävissä, tulee käyttää vikavirtasuojakytkintä. Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa.

3) Henkilöturvallisuus

a) Ole valpas, kiinnitä huomiota työskentelyysi ja noudata tervettä järkeä sähkötyökalua käyttäessäsi. Älä käytä mitään sähkötyökalua, jos olet väsynyt tai huumeiden, alkoholin tahi lääkkeiden vaikutuksen alaisena. Hetken tarkkaamattomuus sähkötyökalua käytettäessä, saattaa johtaa vakavaan loukkaantumiseen.
b) Käytä suojavarusteita. Käytä aina suojalaseja. Henkilökohtaisen suojavarustuksen käyttö, kuten pölynaamarin, luistamattomien turvakenkien, suojakypärän tai kuulonsuojaimien, riippuen sähkötyökalun lajista ja käyttötavasta, vähentää loukaantumisriskiä.
c) Vältä tahatonta käynnistämistä. Varmista, että sähkötyökalu on poiskytkettynä, ennen kuin liität sen sähköverkoon ja/tai liität akun, otat sen käteen tai kannat sitä. Jos kannat sähkötyökalua sormi käynnistyskytkimellä tai kytket sähkötyökalun pistotulpan pistorasiaan, käynnistyskytkimen ollessa käyntiasennossa, altistat itsesi onnettomuuksille.

Suomi | 187

d) Poista kaikki säätötyökalut ja ruuvitaltat, ennen kuin käynnistät sähkötyökalun. Työkalu tai avain, joka sijaitsee laitteen pyörivässä osassa, saattaa johtaa loukkaantumiseen.
e) Vältä epänormaalia kehon asentoa. Huolehdi aina tukevasta seisoma-asennosta ja tasapainosta. Täten voit paremmin hallita sähkötyökalua odottamattomissa tilanteissa.
f) Käytä tarkoitukseen soveltuvia vaattei- ta. Älä käytä löysiä työvaatteita tai koru- ja. Pidä hiukset, vaatteet ja käsineet loi- tolla liikkuvista osista. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liik- kuviin osiin.
g) Jos pölynimu- ja keräilylaitteita voidaan asentaa, tulee sinun tarkistaa, että ne on liitetty ja että ne käytetään oikealla ta- valla. Pölynimulaitteiston käyttö vähentää pölyn aiheuttamia vaaroja.

4) Sähkötyökalujen huolellinen käyttö ja kä- sittely

a) Älä ylikuormita laitetta. Käytä kyseiseen työhön tarkoitettua sähkötyökalua. Sopivaa sähkötyökalua käyttäen työskentelet paremmin ja varmemmin tehoalueella, jolle sähkötyökalu on tarkoitettu.
b) Älä käytä sähkötyökalua, jota ei voida käynnistää ja pysäyttää käynnistyskytkimestä. Sähkötyökalu, jota ei enää voida käynnistää ja pysäyttää käynnistyskytkimellä, on vaarallinen ja se täytyy korjata.
c) Irrota pistotulppa pistorasiasta, ennen kuin suoritat säätöjä, vaihdat tarvikkeita tai siirrät sähkötyökalun varastoitavaksi. Nämä turvatoimenpiteet estävät sähkötyökalun tahattoman käynnistyksen.
d) Säilytä sähkötyökalut poissa lasten ulottuvilta, kun niitä ei käytetä. Älä anna sellaisten henkilöiden käyttää sähkötyökalua, jotka eivät tunne sitä tai jotka eivät ole lukeneet tätä käyttöohjetta. Sähkötyökalut ovat vaarallisia, jos niitä käyttävät kokemattomat henkilöt.

e) Hoida sähkötyökalusi huolella. Tarkista, että liikkuvat osat toimivat moitteettomasti, eivätkä ole puristuksessa sekä, että siinä ei ole murtuneita tai vahingoittuneita osia, jotka saattaisivat vaikuttaa haitallisesti sähkötyökalun toimintaan. Anna korjata nämä vioittuneet osat ennen käyttöä. Monen tapaturman syyt löytyvät huonosti huolletuista laitteista.
f) Pidä leikkausterät terävinä ja puhtaina. Huolellisesti hoidetut leikkaustyökalut, joiden leikkausreunat ovat teräviä, eivät tartu helposti kiinni ja niitä on helpompi hallita.
g) Käytä sähkötyökaluja, tarvikkeita, vaihtotyökaluja jne. näiden ohjeiden mukaisesti. Ota tällöin huomioon työolosuh-teet ja suoritettava toimenpide.

Sähkötyökalun käyttö muuhun kuin sille määrättyyn käyttöön, saattaa johtaa vaarallisiin tilanteisiin.

5) Huolto

a) Anna ainoastaan koulutettujen ammattihenkilöiden korjata sähkötyökalusi ja hyväksy korjauksiin vain alkuperäisiä varaosia. Täten varmistat, että sähkötyökalu säilyy turvallisena.

Laitekohtaiset turvallisuus- ohjeet

▶ Varmista työkappale. Kiinnityslaitteilla tai ruuvipenkissä kiinnitetty työkappale pysyy tukevammin paikoillaan, kuin kädessä pidet- tynä.
▶ Pidä työpaikka puhtaana. Materiaalien sekoitukset ovat erityisen vaarallisia. Kevytmetallipöly saattaa syttyä palamaan tai räjähtää.
- Älä poistu sähkötyökalun luota, ennen kuin se on pysähtynyt kokonaan. Moottorin sammutuksen jälkeen liikkuvat vaihtotyökalut voivat aiheuttaa loukkaantumisia.

188 | Suomi

• Älä koskaan käytä sähkötyökalua, jonka verkkojohto on viallinen. Älä kosketa vaurioitunutta johtoa ja irrota pistotulppa pistorasiasta, jos johto vaurioituu työn aikana. Vahingoittunut johto kasvattaa sähköiskun vaaraa.
• Älä koskaan peitä tai poista sähkötyökalussa olevia varoituskilpiä.
• Älä koskaan seiso sähkötyökalun päällä. Voit loukkaantua vakavasti, jos saha kaatuu tai jos vahingossa kosketat sahanterää.
  ▶ Varmista, että suojus toimii asianmukaisesti ja pystyy liikkumaan vapaasti. Älä koskaan purista suojusta kiinni, sen ollessa auki.
• Pidä kädet loitolla sahausalueelta sähkötyökalun ollessa käynnissä. Sahanterää kosketettaessa on olemassa loukkaantumisvaara.

• Älä koskaan poista sahausjätteitä, puulastuja tms. leikkausalueelta, sähkötyökalun käydessä. Vie aina ensin konevarsi lepoasentoon ja katkaise virta sähkötyökalusta.
  ▶ Vie ainoastaan käynnissä oleva sahanterä työkappaletta vasten. Muussa tapauksessa on olemassa takaiskun vaara, sahanterän tarttuessa työkappaleeseen.
  Käytä sähkötyökalua ainoastaan, kun työta- so työstettävää työkappaletta lukuunottamatta on vapaa kaikista säätötyökaluista, puulastuista jne. Pienet puukappaleet tai muut esineet voivat sinkoutua käyttäjää kohti suurella nopeudella, jos ne joutuvat kosketukseen pyörivän sahanterän kanssa.
  Kiinnitä aina työstettävä kappale hyvin. Älä työstä työkappaleita, jotka ovat liian pieniä kiinnitettäviksi. Etäisyys kädestäsi pyörivään sahanterään on muuten liian pieni.
  Käytä sahaa vain niihin materiaaleihin, joita mainitaan kappaleessa "Määräysten mukainen käyttö". Saha saattaa muuten ylikuormittua.

• Älä käytä tylsiä, säröisiä, taipuneita tai vau- rioituneita sahanteriä. Sahanterät, joissa on tylsät tai väärin suunnatut hampaat tekevät liian ahtaan sahausuran, mikä johtaa liialli- seen kitkaan, sahanterän puristukseen ja ta- kaiskuun.
  Käytä aina oikean kokoisia ja sopivalla kiinnitysreiällä varustettuja sahanteriä (esim. tähdenmuotoinen tai pyöreä). Sahanterät, jotka eivät sovi sahan asennusoiin pyörivät epäkeskoisesti ja johtavat sahan hallinnan menettämiseen.

• Älä koskaan käytä runsasseosteisestä pika- teräksestä valmistettuja HSS-sahanteriä. Nämä sahanterät voivat helposti murtua.
• Älä kosketa sahanterää työn jälkeen, ennen kuin se on jäähtynyt. Sahanterä tulee sahattaessa hyvin kuumaksi.
• Älä koskaan käytä työkalua ilman välilaattaa. Vaihda vaurioitunut välilaatta. Ilman moitteetonta välilaattaa saattaa sahanterä aiheuttaa loukkaantumista.
  Lasersädettä ei saa suunnata toisiin päin eikä itse katsoa suoraan säteeseen, ei suuremaltakaan etäisyydeltä. Tämä sähkötyökalu perustuu lasertekniikkaan (säteily laserluokan 2, EN 60825-1 mukaan). On varottava, ettei lasersädettä suunnata epähuomiossa toisiin päin (häikäisyvaara).
• Älä anna lasten käyttää laserilla varustettua sähkötyökalua ilman valvontaa. He voivat sokaista muita ihmisiä.
• Älä vaihda sisäänrakennettua laseria toisentyppiseen laseriin. Laser, joka ei sovi tähän sähkötyökaluun, saattaa aiheuttaa vaaraa ihmisille.

Suomi | 189

Tunnusmerkit

Jotkut seuraavista merkeistä voivat olla tärkeitä käyttäessäsi sähkötyökaluasi. Opettele merkit ja niiden merkitys. Merkkien oikea tulkinta auttaa sinua käyttämään sähkötyökaluasi paremmin ja turvallisemmin.

Tunnusmerkki

Merkitys

Lasersädettä ei saa suunnata toisiin päin eikä itse katsoa suo-raan säteeseen, ei suuremaltakaan etäisyydeltä. Tämä sähkötyö- kalu perustuu lasertekniikkaan (säteily laserluokan 2, EN 60825-1 mukaan). On varottava, ettei lasersädettä suunnata epähuomios- sa toisiin päin (häikäisyvaara).

Vain EU-maita varten:

Älä heitä sähkötyökaluja talousjätteisiin Eurooppalaisen vanhoja sähkö- ja elektroniikkalaitteita koskevan direktiivin 2002/96/EY ja sen kansallisten lakien muunnosten mukaan, tulee käyttökelvottomat sähkötyökalut kerätä erikseen ja toimittaa ympäristöystävälliseen uusiokäyttöön.

▶ Käytä suojalaseja.

▶ Käytä pölynsuojanaamaria.

- Käytä kuulonsuojainta. Melu saattaa aiheuttaa kuulon menetystä.

▶ Vaaravyöhyke! Pidä mikäli mahdollista kädet, sormet ja käsivarret loitolla tältä alueelta.

Ota huomioon sahanterän mitat. Aukon halkaisijan tulee sopia työkalun karaan välyksittä. Älä käytä vähennyskappaleita tai adaptereita.

190 | Suomi

Tunnusmerkki

Merkitys

Toimitukseen kuuluu

Toimintaselostus

Lue kaikki turvallisuus- ja muut ohjeet. Turvallisuusohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.

Määräyksenmukainen käyttö

Sähkötyökalu on tarkoitettu puun suoraan pi- tuus- ja poikittaissahaukseen pöytäkoneena. Tällöin ovat vaakasuorat jiirikulmat kulmasta -50° kulmaan +58° sekä pystysuorat jiirikulmat kulmasta 0° kulmaan 45° mahdollisia.

Sähkötyökalun teho on suunniteltu kovan ja pehmeän puun sekä lastu- ja kuitulevyjen sahaukseen.

Kuvassa olevat osat

Kuvassa olevien osien numerointi viittaa grafiik-kasivuissa olevaan sähkötyökalun kuvaan.

1 Pölypussi

2 Lastun poistoaukko

3 Johdonpidike

4 Konevarren irrotusnuppi

5 Kahva

6 Suojus

7 Heilurisuojus

8 Sahanterä

9 Liukurulla

10 Ohjainkisko

11 Reiät pikakiinnityspuristinta varten

12 Välilaatta

13 Lukkonuppi mielivaltaista jiirikulmaa varten (vaakatasossa)

14 Sahauskulmaosoitin (pystysuora)

15 Asteikko jiirikulmaa varten (vaakatasossa)

16 Reikiä asennusta varten

17 Sahapöytä

20 Kuusiokoloavain (6 mm)/ristiuraruuvitaltta

21 45°-jiirikulman rajoitinruuvi (pystysuora)

22 0°-jiirikulman rajoitinruuvi (pystysuora)

23 Laseryksikkö

24 Valaisuyksikkö (Power Light)

25 Teräkelkan ohjain

26 Kuljetuskahva

27 Valokytkin ("LED")

28 Leikkauslinjan merkinnän kytkin ("Laser")

29 Syvyydenrajoitin

30 Lukkokahva mielivaltaista jiirikulmaa varten (vaakatasossa)

31 Teräkelkan ohjaimen lukitusruuvi

32 Ohjainkiskon kuusiokoloruuvit (6 mm)

33 Käynnistysvarmistin

34 Paristokotelo

35 Käynnistyskytkin

36 Pituusohjain

37 Sahapöydän pidennys

38 Kiinnityssarja "pidennystanko"

39 Kotelon laippa

40 Alusta*

41 Kiinnityssarja "konealusta"*

42 Karalukitus

43 Sahanterän kiinnityksen kuusiokoloruuvi (6 mm)

44 Kiristyslaippa

45 Sisempi kiristyslaippa

Suomi | 191

46 Siipimutteri sahapöydän pidennyksen lukitsemiseen

47 Pikakiinnityspuristin

48 Pikavapautin

49 Pikakiinnityspuristimen lukkonuppi

50 Pikakiinnityspuristimen siipimutteri

51 Sahauskulmaosoitin (pystysuora)

52 Siipimutteri pituusohjaimen lukitusta varten

53 Syvyydenrajoittimen vastamutteri

54 Syvyydenrajoittimen lukkomutteri

55 Syvyydenrajoittimen vaste kotelossa

56 Ruuvit välilaattaa varten

57 Kansi

58 Pyälletty ruuvi

59 Vaakasuoran laserkohdistuksen säätöruuvi

60 Pystysuoran laserkohdistuksen säätöruuvi

61 Asteikko jiirikulmaa varten (pystysuora)

62 Sahauskulmaosoittimen ruuvi (pystysuora)

63 Kulmaosoittimen ruuvi (vaakasuora)

64 Kahvasyvennykset

*Kuvassa tai selostuksessa esiintyvä lisätarvike ei kuulu vakiotoimitukseen.

Melu-/tärinätiedot

Mittausarvot määritetty EN 61029 mukaan.

Laitteen tyypillinen A-painotettu äänen paineta-so on: Äänen painetaso 98 dB(A); äänen tehota-so 111 dB(A). Epävarmuus K=3 dB.

Käytä kuulonsuojaimia!

Tyypillinen käteen ja käsivarteen kohdistuva tä- rinä on alle 2,5 m/s ^2 .

Tekniset tiedot

Katkaisu- ja jiirisaha		PCM 8 S
Tuotenumero		3 603 L02 0..
Ottoteho	W	1200
Nimellisjännite	V	230
Taajuus	Hz	50
Tyhjäkäyntikierrosluku	min^-1	5200
Lasertyyppi		650 nm, < 1mW
Laserluokka		2
Paino vastaa	kg	18,7
EPTA-Procedure 01/2003
Suojausluokka		☐/II

Katso suurimmat sallitut työkappaleen mitat sivu 196.

Kytkentätapahtumat aiheuttavat lyhytaikaisia jännitepu-dotuksia. Heikossa sähköverkossa saattaa tämä häiritä muita verkkoon kytkettyjä sähkölaitteita. Verkkoimpedanssin ollessa alle 0,24 Ohm, ei häiriöitä ole odotettavissa.

Tiedot koskevat 230/240 V nimellisjännitettä [U]. Alhai-semmalla jännitteellä ja maakohtaisissa malleissa nämä tiedot voivat vaihdella.

Ota huomioon sähkötyökalusi mallikilvessä oleva tuotenumero. Yksittäisten koneiden kauppanimitys saattaa vaihdella.

Sopivien sahanterien mitat
Sahanterän läpimitta	mm	210
Sahanlehden paksuus	mm	1,4–2,0
Reiän läpimitta	mm	30

Standardinmukaisuusvakuutus CE

Vakuutamme yksin vastaavamme siitä, että kohdassa "Tekniset tiedot" selostettu tuote vastaa seuraavia standardeja tai standardoituja asiakirjoja: EN 61029, EN 60825-1 direktiivien 2004/108/EY, 98/37/EY (28.12.2009 asti), 2006/42/EY (29.12.2009 alkaen) määräysten mukaan.

Tekninen tiedosto kohdasta: Robert Bosch GmbH, Dept. PT/ESC, D-70745 Leinfelden-Echterdingen

Vältä sähkötyökalun tahatonta käynnistämistä. Asennuksen aikana sekä kaikissa sähkötyökaluun kohdistuvissa töissä, tulle verkkopistotulpan olla irrotettuna pistorasiasta.

Toimitukseen kuuluu

Katso kuvaa toimitukseen kuuluvista osista, käyttöohjeen alussa.

Tarkista ennen sähkötyökalun ensimmäistä käyttöönottoa, että kaikki alla luetellut osat löytyvät:

• Katkaisu- ja jiirisaha esiasennetulla sahante-rällä
• Pölypussi 1
• Lukkonuppi 13
• Pidennystanko 19 (2x)
• Kiinnityssarja "pidennystanko" 38 (2 U-profiilia ruuveineen)
• Sahapöydän pidennys 37
• Pituusohjain 36
• Pikakiinnityspuristin 47
• Kuusiokoloavain/ristiuraruuvitaltta 20
• Paristot (3x, koko AAA, 1,5 V)

malleissa, joissa on konealusta:

• Konealusta 40
  (16 profiilia, 4 suojusta)
• Kiinnityssarja "konealusta" 41
  (24 ruuvia muttereineen kokoamista varten, 4 ruuvia muttereineen sähkötyökalun kiinnitystä varten, 4 aluslaattaa)

Huomio: Tarkista, ettei sähkötyökalussa ole vaurioita.

Ennen töiden jatkamista sähkötyökalun kanssa, tulee tutkia perusteellisesti, että suojavarusteet ja kevyesti vaurioituneet osat toimivat moitteettomasti ja määräyksenmukaisesti. Tarkista, että liikkuvat osat toimivat moitteettomasti eivätkä ole puristuksessa sekä ettei löydy vaurioituneita osia. Kaikkien osien tulee olla oikein asennettuja ja niiden tulee täyttää kaikkimoiteettoman toiminnan vaatimat edellytykset.

Vaurioituneet suojavarusteet ja osat on asian-mukaisesti annettava tunnustetun merkkikorjaa-mon korjattaviksi tai vaihdettaviksi.

Yksittäisosien asennus

• Poista varovasti kaikki toimitukseen kuuluvat osat pakkauksistaan.
• Poista kaikki pakkausmateriaali sähkötyökalusta ja toimitukseen kuuluvista lisätarvikkeista.
• Tarkista toimitukseen kuuluvien laiteosien asennuksen helpottamiseksi, että sähkötyökalu on kuljetusasennossa.

Työkalut, jotka tarvitaan toimitukseen kuuluvien lisäksi:

• Ristiuraruuvitaltta
• Kulmatulkki
• Lenkki- tai kiintoavain (12 mm) konealustan kokoamista varten
• Lenkki- tai kiintoavain (14 mm) syvyysvasteen vastamuttereita varten
• Lenkki- tai kiintoavain (10 mm) (pystyuoran) jiirikulman perussäätöä varten

Sahapöydän pidennyksen ja pituusohjaimen asennus

(katso kuva A)

Sahapöydän pidennys 37 ja pituusohjain 36 voidaan asentaa sähkötyökalun vasemmalle tai oikealle puolelle.

- Työnnä tarpeen mukaan sahapöydän pidennys ja pituusohjain haluttuun pidennystankoon 19 ja kiristä kyseinen siipimutteri.

Pidennystangon asennus

(katso kuva A)

Käytä kiinnityssarjaa "pidennystanko" 38 kiinnittämiseen. (2 U-profiilia ruuveineen)

• Kallista sähkötyökalu niin, että voit kiinnittää pidennystangon laitteen pohjaan.
• Pidä U-profiili kotelon laipan 39 päällä niin, että kummankin osan reiät ovat kohdakkain.
• Työnnä pidennystanko vasteeseen asti reikien 18, U-profiilin ja kotelon laipan läpi.
• Kiristä U-profiilissa oleva ruuvi pidennystangon lukitsemiseksi paikoilleen.
• Toista työvaiheet toisen pidennystangon kanssa sähkötyökalun toisella puolella.

Suomi | 193

Lukkonupin asennus

(katso kuva B)

• Kierrä lukkonuppi 13 vastaavaan välilaatan 12 alapuolella sijaitsevaan reikään.
• Kiristä aina lukkonuppi 13 hyvin ennen sa-hausta. Sahanterä saattaa muuten kallistua työkappaleessa.

Paristojen asennus

(katso kuva C)

• Avaa paristokotelo 34.
• Asenna toimitukseen kuuluvat paristot nou-dattaen merkittyä napaisuutta.
• Sulje paristokotelo.

Kiinteä tai joustava asennus

▶ Varman käsittelyn varmistamiseksi tulee sähkötyökalu ennen käyttöä asentaa tasaiselle ja tukevalle työpinnalle (esim. työpenkki).

Asennus konealustan kanssa

(katso kuvat D1 - D2)

Käytä asentamiseen kiinnityssarjaa "konealusta" 41. (24 ruuvia muttereineen kokoamista varten, 4 ruuvia muttereineen sähkötyökalun kiinnitystä varten, 4 aluslaattaa)

• Kokoa konealusta 40 ruuvaamalla. Kiristä ruuvit.
• Kiinnitä sähkötyökalu konealustan tukipintan. Käytä kiinnitykseen sähkötyökalun poraukset 16 ja konealustan pitkittäisreiät.

Asennus ilman konealustaa

(katso kuva E)

- Kiinnitä sähkötyökalu sopivan ruuvikiinnityksen avulla työtasoon. Tätä varten ovat reiät 16.

Pölyn ja lastun poistoimu

Materiaalien, kuten lyijypitoisen pinnoitteen, muutamien puulaatujen, kivennäisten ja metallin pölyt voivat olla terveydelle vaarallisia. Pölyn kosketus tai hengitys sattaa aiheuttaa käyttäjälle tai lähellä oleville henkilöille allergisia reaktioita ja/tai hengitystiesairauksia.

Määrättyjä pölyjä, kuten tammen- tai pyökinpöly pidettän karsinogeenisena, eritoten yhdessä puukäsittelyssä käytettyjen lisääineiden kanssa (kromaatti, puunsuoja-aine). Asbestipitoisia aineita saavat käsitellä vain ammattilaiset.

• Käytä pölynimua, jos se on mahdollista.
• Huolehdi työkohteen hyvästä tuuletuksesta.
• Suosittelemme käyttämään suodatusluokan P2 hengityssuojanaamaria.

Ota huomioon maassasi voimassaolevat säännökset, koskien käsiteltäviä materiaaleja.

Sisäinen pölynimu

(katso kuva F)

• Työnnä pölypussi 1 lastun poistoaukkoon 2.
  Pölypussi ei sahauksen aikana koskaan saa kos-kettaa sahan liikkuvia osia.
  Tyhjennä pölypussi ajoissa.

Ulkopuolinen poistoimu

Voit myös liittää lastun poistoaukkoon pölyn-imurin letkun (∅ 36 mm).

Pölynimurin tulee soveltua työstettävälle materiaalille.

Käytä erikoisimuria terveydelle erityisen vaarallisten, karsinogeenisten tai kuivien pölyjen imurointiin.

Työkalunvaihto

(katso kuvat G1–G4)

Käytä suojakäsineitä sahanterää asentaessasi. Sahanterää kosketettaessa on olemassa loukkaantumisvaara.

Käytä ainoastaan sahanteriä, joiden suurin sallittu nopeus on sähkötyökalun tyjäkäyntikierroslukua suurempi.

Käytä ainoastaan sahanteriä, jotka vastaavat tässä käyttöohjeessa määriteltyjä ominaistietoja, ovat koestettuja EN 847-1 mukaan ja vastaavasti merkittyjä.

Sahanterän irrotus

• Saata sähkötyökalu työasentoon.
• Vedä käynnistysvarmistin 33 kokonaan ulos ja kierrä sitä 90°. Anna kuljetusvarmentimen lukkiutua tähän asentoon.

Konevarsi on nyt lukittu työasentoon.

194 | Suomi

• Kierrä kuusiokantaruuvia 43 toimitukseen kuuluvalla kuusiokoloavaimella 20 ja paina samanaikaisesti karalukitusta 42, kunnes se lukkiutuu.
• Pidä karalukitus 42 painettuna ja kierrä irti ruuvi 43 myötäpäivään (vasen kierre!).
• Poista kiristyslaippa 44.
• Paina nuppia 4 ja käännä heilurisuojus 7 vasteeseen asti taaksepäin.
• Pidä heilurisuojus tässä asennossa ja irrota sahanterä 8.
  – Vie heilurisuojus hitaasti takaisin alas.

Sahanterän asennus

Puhdista tarvittaessa, ennen asennusta, kaikki asennettavat osat.

• Paina nuppia 4, käännä heilurisuojus 7 vasteeseen asti taaksepäin ja pidä se tässä asennossa.
• Asenna uusi sahanterä sisempään kirstyslaippaan 45.

Tarkista asennettaessa, että sahanterän hampaiden leikkuusuunta (sahanterässä olevan nuolen suunta) on sama kuin nuolen suunta suojuksessa!

– Vie heilurisuojus hitaasti takaisin alas.

- Asenna kirstyslaippa 44 ja ruuvi 43. Paina karalukitusta 42, kunnes se lukkiutuu, ja kiristä kuusiokantaruuvi vastapäivään.

- Seuraavia töitä varten tulee sinun taas vapauttaa konevarsi. Avaa tätä varten kuljetusvarmennin 33 vetämällä sitä ulospäin ja kiertämällä sitä 90°.

Käyttö

- Irrota pistotulppa pistorasiasta ennen kaikkia sähkötyökaluun kohdistuvia töitä.

Kuljetusvarmennin

(katso kuva H)

Kuljetusvarmennin 33 mahdollistaa laitteen helpomman käsittelyn siirrettäessä sitä käyttöpai-kasta toiseen.

Sähkötyökalun vapautus (työasento)

• Paina kahvasta 5 konevartta hieman alaspäin käynnistysvarmistimen 33 vapauttamiseksi.
• Vedä käynnistysvarmistin 33 kokonaan ulos ja kierrä sitä 90°. Anna kuljetusvarmentimen lukkiutua tähän asentoon.
• Siirrä konevarsi hitaasti ylös.

Sähkötyökalun varmennus (kuljetusasento)

• Avaa lukitusruuvi 31, jos se on kiristettynä. Työnnä konevarsi eteen asti ja kiristä lukitusruuvi uudelleen.
• Kierrä syvyydenrajoitin 29 ylös asti. (katso "Syvyydenrajoittimen asetus", sivu 197)
• Lukitse sahapöytä 17 vetämällä lukkonupista 13.
• Paina nuppia 4 ja käännä samanaikaisesti konevarsi alaspäin kahvasta 5.
• Vedä käynnistysvarmistin 33 kokonaan ulos ja kierrä sitä 90°. Anna kuljetusvarmentimen lukkiutua tähän asentoon.
• Konevarsi on nyt turvallisesti lukittu kuljetusta varten.

Sahapöydän pidentäminen

(katso kuva l)

Pitkät kappaleet tulee tukea vapaasta päästään.

• Avaa siipimutteri 46 ja vedä ulos sahapöydän pidennys 37 pidennystankoon haluttuan pituuteen.
• Kiristä siipimutterit uudelleen.

Työkappaleen kiinnitys

Parhaan mahdollisen työskentelyvarmuuden saavuttamiseksi tulee työkappale aina kiinnittää.

Älä työstä työkappaleita, jotka ovat liian pieniä kiinnitettäviksi.

Lukitus pystysuoraan

(katso kuva J1)

• Työnnä nyt toimitukseen kuuluva pikakiinnityspuristin 47 yhteen sitä varten olevaan reikään 11.
• Paina työkappaletta tiukasti kiinni ohjainkiskoon 10.

Suomi | 195

• Paina pikavapautinta 48 ja sovita pikakiinnityspuristin työkappaleen mukaan.
• Kierrä tämän jälkeen nuppia 49 myötäpäivään ja lukitse täten työkappale paikoilleen.

Lukitus vaakatasoon

(katso kuva J2)

• Avaa siipimutteri 50 ja vedä pikakiinnityspuristimen leuat irti toisistaan.
• Työnnä nyt "muunnettu" pikakiinnityspuristin 47 yhteen sitä varten olevaan reikään 11.
• Paina työkappaletta tiukasti kiinni sahapöytään 17.
• Paina pikavapautinta 48 ja sovita pikakiinnityspuristin työkappaleen mukaan.
• Kierrä tämän jälkeen nuppia 49 myötäpäivään ja lukitse täten työkappale paikoilleen.

Työkappaleen irrotus

• Avaa pikakiinnityspuristin kiertämällä ensin nuppia 49 vastapäivään.
• Paina sitten pikavapautinta 48 ja vedä kierretanko pois työkappaleesta.

Jiirikulman asetus

Tarkkojen sahausten takaamiseksi tulee sähkötyökalun perusasetukset tarkistaa ja tarvittaessa säätää, voimakkaan käytön jälkeen (katso "Perusasetusten tarkistus ja säätö", sivu 198).

- Kiristä aina lukkonuppi 13 hyvin ennen sa-hausta. Sahanterä saattaa muuten kallistua työkappaleessa.

Vaakasuoran jiirikulman asetus

Vaakasuora jiirikulma voidaan säätää alueella 50° (vasen puoli) – 58° (oikea puoli).

• Avaa lukkonuppi 13, jos se on kiristettynä.
• Käännä sahapöytää 17 lukkonupista vasemmalle tai oikealle, kunnes sahauskulman osoitin 14 osoittaa haluttua jiirikulmaa.
• Kiristä lukkonuppi 13 uudelleen.

Usein käytettyjen jiirikulmien nopeaa ja tarkkaa asetusta varten sahapöytä 17 lukkiutuu seuraavien vakiokulmien kohdalla:

vasen	oikea
	0°
15°; 22,5°;30°; 45°	15°; 22,5°;30°; 45°

• Avaa lukkonuppi 13, jos se on kiristettynä.
• Käännä sahapöytää 24 lukkonupista vasemmalle tai oikealle, kunnes se lukkiutuu haluttuun vakiojiirikulmaan.

Pystysuoran jiirikulman asetus

(katso kuva K)

Pystysuora jiirikulma voidaan säätää alueella 0° kulmaan 45°.

• Avaa lukkokahva 30.
• Käännä kahvan 5 konevarsi, kunnes sahauskulmaosoitin 51 osoittaa haluttua jiirikulmaa.
• Pidä konevarsi tässä asennossa ja kiristä lukkokahva 30 uudelleen.

Vakiokulmien 0° ja 45° nopeaa ja tarkkaa asetusta varten on tehtaalla asetettu rajoitinruuvit.

- Käännä konevarsi kahvasta 5 oikealle vastee-seen asti (0°) tai vasemmalle vasteeseen asti (45°).

Käyttöönotto

Käynnistys

- Työnnä käyttöönottoa varten käynnistyskytkin 35 kahvan 5 suuntaan.

Huomio: Turvallisuussyistä laitteen käynnistyskytkintä 35 ei voida lukita, vaan sitä on painettava koko käytön ajan.

Vasta nuppia 4 painamalla voidaan konevarsi siirtää alaspäin.

- Sahausta varten sinun täytyy käynnistyskytkimen vetämisen lisäksi painaa nuppia 4. (katso kuva L)

Poiskytkentä

- Pysäytä sähkötyökalu päästämällä käynnistyskytkin 35 vapaaksi.

196 | Suomi

Työskentelyohjeita

Yleisiä sahausohjeita

Kaikkia sahauksia suoritettaessa, tulee ensin varmistaa, ettei sahanterä missään vaiheessa pysty koskettamaan ohjainkiskoa, ruuvipuristinta tai laitteen muita osia. Poista mahdollisesti asennetut apuohjaimet. tai aseta ne työtä vastaaviksi.

Suojaa sahanterää iskuilta ja kolhuilta. Älä paina sahanterää sivuttain.

Älä koskaan työstä kieroituneita työkappaleita. Työkappaleessa on aina oltava suora reuna, jota voi painaa ohjainkiskoa vasten.

Työalueen valaiseminen (Power Light)

(katso kuva M)

Pidä huolta siitä, että välitön työalue on riittävästi valaistu.

- Kytke valaisuyksikkö 24 kytkimellä 27.

Leikkausviivan merkintä

(katso kuva N)

Lasersäde näyttää sahanterän sahausviivan. Tä- ten voit sijoittaa sahattavan työkappaleen täs- mällisesti, avaamatta heilurisuojusta.

• Kytke lasersäde kytkimellä 28.
• Aseta työkappaleen merkintä laserlinjan oikeaan reunaan.

Tarkista ennen sahausta, että sahauslinja näyttää oikean suunnan (katso "Laserin säätö", sivu 198). Lasersäde saattaa siirtyä esim. voimakkaan käytön aiheuttaman tärinän johdosta.

Käsittely

(katso kuva O)

Pidä kädet, sormet ja käsivarret loitolla pyörivästä sahanterästä.

Älä pidä käsivarsia poikittain konevarren edessä.

Työkappaleen suurimmat mahdolliset mitat

Jiirikulma		Korkeus x leveys [mm]
vaaka	pysty
90°	90°	70 x 282
45°	90°	70 x 200
90°	45°	35 x 282

Sahaus ilman vetoliikettä (katkaisu)

(katso kuva P)

• Avaa lukitusruuvi 31, ellei se ole auki, kun sahaat ilman vetoliikettä (pienet työkappaleet). Työnnä konevarsi vasteeseen asti ohjainkiskon 10 suuntaan ja kiristä lukitusruuvi 31 uudelleen.
• Kiinnitä työkappale sen mittojen mukaisesti.
• Aseta haluttu jiirikulma.
• Käynnistä sähkötyökalu.
• Paina nuppia 4 ja siirrä kahvalla 5 konevarsi hitaasti alaspäin.
• Sahaa työkappale läpi tasaisesti syöttäen.
• Pysäytä sähkötyökalu ja odota, kunnes sahanterä on pysähtynyt kokonaan.
• Siirrä konevarsi hitaasti ylös.

Sahaus vetoliikkeellä

• Avaa lukitusruuvi 31, ellei se ole auki teräkelkan ohjainta 25 käyttävää sahausta varten (leveät työkappaleet).
• Kiinnitä työkappale sen mittojen mukaisesti.
• Aseta haluttu jiirikulma.
• Vedä konevarsi niin kauas ohjainkiskosta 10, että sahanterä on työkappaleen edessä.
• Käynnistä sähkötyökalu.
• Paina nuppia 4 ja siirrä kahvalla 5 konevarsi hitaasti alaspäin.
• Paina nyt konevarsi ohjainkiskon 10 suuntaan ja sahaa loput työkappaleesta tasaisesti syöttäen.
• Pysäytä sähkötyökalu ja odota, kunnes sahanterä on pysähtynyt kokonaan.
• Siirrä konevarsi hitaasti ylös.

Suomi | 197

Samanpituisten työkappaleiden sahaaminen

(katso kuva Q)

Yhtä pitkien työkappaleiden helppoon sahaamiseen voit käyttää pituusohjainta 36.

• Avaa siipimutterit 52 ja sijoita pituusohjain halutulle etäisyydelle sahanterästä.
• Kiristä siipimutterit uudelleen.
• Aseta työkappale ohjainta vasten. Tarkista vielä laserin merkitsemän sahausviivan avulla, että pituusohjain on sijoitettu oikein.
• Sahaan nyt tämä ja muut työkappaleet samaan pituuteen kappaleessa "Sahaus" selostetulla tavalla.

Syvyydenrajoittimen asetus (Uran sahaus)

(katso kuva R)

Syvyydenrajoitin tulee asettaa, jos tahdot sahata uran.

• Avaa molemmat vastamutterit 53 yleismallisella lenkki- tai kiintoavaimella (14 mm).
• Avaa lukkomutteri 54 ja kierrä syvyydenrajoitin 29 vastapäivään ylös asti.
• Käännä kahvasta 5 konevarsi asentoon, jossa saavutetaan haluttu urasyvyys.
• Kierrä syvyydenrajoitin myötäpäivään, kunnes ruuvin pää koskettaa kotelon vastetta 55.
• Siirrä konevarsi hitaasti ylös.
• Kiristä uudelleen ensin lukkomutteri 54 ja sen jälkeen vastamutterit 53.

Erikoiset työkappaleet

Taivutettuja tai pyöreitä työkappaleita sahattaessa, on niiden liikkuminen estettävä erityisen hyvin. Sahausviivalla ei saa olla rakoa työkappaleen, ohjainkiskon ja sahapöydän välissä.

Tarvittaessa täytyy valmistaa erikoisia pidikkeitä.

Välilaatan vaihto

(katso kuva S)

Punaiset välilaatat 12 saattavat kulua sähkötyökalun pitkän käytön jälkeen.

Vaihda vaurioituneet välilaatat.

• Saata sähkötyökalu työasentoon.
• Kierrä irti ruuvit 56 toimitukseen kuuluvalla ristiuraruuvitaltalla ja poista vanhat välilaatat.
• Asenna uusi oikea välilaatta.
• Ruuvaa välilaatta ruuveilla 56 mahdollisimman pitkälle oikealle, jotta sahanterä ei koko vetoliikkeen aikana kosketa välilaattaa.
• Toista työvaiheet johdonmukaisesti uuden vaseanpuolisen välilaatan kanssa.

Profiililistojen (lattia- ja sisäkattolistat) työstö

Profiililistoja voidaan työstää kahdella eri tavalla:

– painettuna ohjainkiskoa vasten,
- tasaisesti sahapöydällä makaavana.

Lisäksi voidaan sahaus suorittaa profiililistan leveydestä riippuen vetoliikkeellä tai ilman.

Kokeile aina säädetty jiirikulma ensin puun jäännöspalaan.

198 | Suomi

Lattialistat

Seuraavassa taulukossa on ohjeita lattialistojen työstöä varten.

Asetukset		asetettu-na ohjain-kiskoa vasten		tasaisesti sahapöy-dällä ma-kaavana
pystysuora jiirikulma		0°		45°
Jalkalistat		vasen puoli	oikea puoli	vasen puoli	oikea puoli
Sisäreunat	vaakasuora jiirikulma	45° vasen	45° oikea	0°	0°
	työkappaleen sijoitus	alareuna saha-pöytää vasten	alareuna saha-pöytää vasten	yläreuna oh-jainkiskoa vas-ten	alareuna oh-jainkiskoa vas-ten
	Valmis työkappa-le sijaitsee ...	... sahauksesta vasemmalla	... sahauksesta oikealla	... sahauksesta vasemmalla	... sahauksesta vasemmalla
Ulkoreuna	vaakasuora jiirikulma	45° oikea	45° vasen	0°	0°
	työkappaleen sijoitus	alareuna saha-pöytää vasten	alareuna saha-pöytää vasten	alareuna oh-jainkiskoa vas-ten	yläreuna oh-jainkiskoa vas-ten
	Valmis työkappa-le sijaitsee ...	... sahauksesta oikealla	... sahauksesta vasemmalla	... sahauksesta oikealla	... sahauksesta oikealla

Perusasetusten tarkistus ja säätö

- Irrota pistotulppa pistorasiasta ennen kaikkia sähkötyökaluun kohdistuvia töitä.

Tarkkojen sahausten takaamiseksi tulee sähkötyökalun perusasetukset tarkistaa ja tarvittaessa säätää, voimakkaan käytön jälkeen.

Siihen tarvitset kokemusta ja vastaavaa erikoistyökalua.

Valtuutetut Bosch-huoltopisteet suorittavat nä- mä työt nopeasti ja luotettavasti.

Laserin säätö

• Saata sähkötyökalu työasentoon.
• Kierrä sahapöytä 17, kunnes se lukkiutuu kohtaan 0°.
• Poista suojus 57. (katso kuva T1)

Tarkistus: (katso kuva T2)

• (Piirrä työkappaleeseen suora sahausviiva.

• Paina nuppia 4 ja siirrä kahvalla 5 konevarsi hitaasti alaspäin.

• Suuntaa työkappale niin, että sahanterän hampaat ovat sahausviivan kohdalla.

• Pidä työkappale tässä asennossa ja vie konevarsi hitaasti takaisin yläasentoon.
• Kiinnitä työkappale.
• Kytke lasersäde kytkimellä 28.

Lasersäteen tulee seurata sahausviivaa koko työkappaleen pituudella, myös kun konevarsi siirretään alaspäin.

Asetus: (katso kuva T3)

• Avaa pyälletty ruuvi 58.
• Kierrä säätöruuvia 59 (vaakatason laserkohdistus) ja/tai säätöruuvia 60 (pystysuora laserkohdistus), kunnes lasersäde seuraa työkappaleessa olevaa sahausviivaa koko sen pituudella.
• Kiristä varovasti pyälletty ruuvi uudelleen.

Suomi | 199

Perusjiirikulman 0° (pystysuora) asetus

• Saata sähkötyökalu kuljetusasentoon.
• Kierrä sahapöytä 17, kunnes se lukkiutuu kohtaan 0°.

Tarkistus: (katso kuva U1)

- Säädä kulmatulkki asentoon 90° ja aseta se sahapöytään 17.

Kulmatulkin haaran tulee olla koko pituudeltaan tasassa sahanterän 8 kanssa.

Asetus: (katso kuva U2)

• Avaa lukkokahva 30.
• Avaa rajoitinruuvin vastamutteri 22 yleismallisella lenkki- tai kiintoavaimella (10 mm).
• Kierrä rajoitinruuvi niin paljon sisään tai ulos, että kulmatulkin haara on tasassa sahanterän kanssa koko pituudeltaan.
• Kiristä kiinnityskahva 30 uudelleen.
• Kiristä tämän jälkeen rajoitinruuvin 22 vastamutteri uudelleen.

Jos sahauskulmaosoitin 51 säädön jälkeen ei ole kohdakkain asteikon 61 0°-merkin kanssa, tulee ruuvi 62 avata yleismallisella ristipääruuvitaltalla ja sahauskulmaosoitin oikaistava pitkin 0°-merkkiä.

Perusjiirikulman 45° (pystysuora) asetus

• Saata sähkötyökalu työasentoon.
• Kierrä sahapöytä 17, kunnes se lukkiutuu kohtaan 0°.
• Avaa lukkokahva 30 ja käännä konevarsi kahvasta 5 vasemmalle vasteeseen asti (45°).

Tarkistus: (katso kuva V1)

- Säädä kulmatulkki asentoon 45° ja aseta se sahapöytään 17.

Kulmatulkin haaran tulee olla koko pituudeltaan tasassa sahanterän 8 kanssa.

Asetus: (katso kuva V2)

• Avaa rajoitinruuvin vastamutteri 21 yleismallisella lenkki- tai kiintoavaimella (10 mm).
• Kierrä rajoitinruuvi niin paljon sisään tai ulos, että kulmatulkin haara on tasassa sahanterän kanssa koko pituudeltaan.
• Kiristä kiinnityskahva 30 uudelleen.
• Kiristä tämän jälkeen rajoitinruuvin 21 vastamutteri uudelleen.

Jos sahauskulmaosoitin 51 ei säädön jälkeen ole linjassa 45°-merkin kanssa asteikossa 61, tulee ensin tarkistaa vielä kerran 0°-säätö jiirikulmaa ja sahauskulmaosoitinta varten. Toista tämän jälkeen 45°-jiirikulman säätö.

Ohjainkiskon suuntaus

• Saata sähkötyökalu kuljetusasentoon.
• Kierrä sahapöytä 17, kunnes se lukkiutuu kohtaan 0°.

Tarkistus: (katso kuva W1)

- Säädä kulmatulkki asentoon 90° ja aseta se sahapöytään 17 ohjainkiskon 10 ja sahante-rän 8 väliin.

Kulmatulkin haaran tulee olla koko pituudeltaan tasassa vasteen kanssa.

Asetus: (katso kuva W2)

• Avaa kaikki kuusiokoloruuvit 32 toimitukseen kuuluvalla kuusiokoloavaimella.
• Käännä ohjainkiskoa 10, kunnes se on tasassa kulmatulkin kanssa koko pituudeltaan.
• Kiristä ruuvit uudelleen.

Sahauskulmaosoittimen (vaakasuora) suuntaus

(katso kuva X)

• Saata sähkötyökalu kuljetusasentoon.
• Kierrä sahapöytä 17, kunnes se lukkiutuu kohtaan 0°.

Tarkistus:

Kulmaosoittimen 14 keskiviivan tulee olla asteikon 15 0°-merkin kohdalla.

Asetus:

• Avaa ruuvi 63 yleismallisella ristiuraruuvitaltalla ja suuntaa kulmaosoittimen keskiviiva pitkin 0°-merkkiä.
• Kiristä ruuvi uudelleen.

200 | Suomi

Kuljetus

(katso kuva Y)

– Saata sähkötyökalu kuljetusasentoon.
- Poista pidennystanko.
- Kanna sähkötyökalu kuljetuskahvasta 26 tai tartu kahvasyvennyksiin 64 sahapöydän si-vuissa.
- Älä kanna sähkötyökalua yksin, selkävammojen välttämiseksi.
Käytä sähkötyökalun kuljetuksessa vain kuljetuslaitteita, älä koskaan suojalaitetta.

Hoito ja huolto

Huolto ja puhdistus

- Irrota pistotulppa pistorasiasta ennen kaik-kia sähkötyökaluun kohdistuvia töitä.

Jos sähkötyökalussa, huolellisesta valmistuksesta ja koestusmenettelystä huolimatta esiintyy vikaa, tulee korjaus antaa Bosch sopimushuollon tehtäväksi.

Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroinen tuotenumero, joka löytyy laitteen mallikilvestä.

Puhdistus

Pidä aina sähkötyökalua ja sähkötyökalun tuule- tusaukkoja puhtaana, jotta voit työskennellä hy- vin ja turvallisesti.

Heilurisuojuksen tulee aina voida liikkua vapaasti ja sulkeutua itsestään. Pidäsen tähden aina aluetta heilurisuojuksen ympärillä puhtaana.

Poista pöly ja lastut paineilmalla puhaltaen tai siveltimellä jokaisen työvaiheen jälkeen.

Puhdista liukurullaa 9 sekä valaistus- ja laseryksikköä (24, 23) säännöllisesti.

Lisätarvikkeet

Pölypussisarja ..... 2 605 411 222 Pidennystanko ..... 2 607 001 978

Sahanteriä puuta ja levymateriaalia, paneeleja ja listoja varten

Sahanterä 216 x 30 mm, 48 hammasta .... 2 608 640 430 Sahanterä 216 x 30 mm, 24 hammasta .... 2 608 640 429

Varaosat

Pikakiinnityspuristin.... 1 609 203 P95 Konealusta.... 1 609 203 P96 Välilaatat.... 2 607 001 966 Hiiliharjasarja.... 1 609 203 J13

Asiakaspalvelu ja asiakasneuvonta

Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä varaosia koskeviin kysymyksiin. Räjähdyspiirustuksia ja tietoja varaosista löydät myös osoitteesta:

www.bosch-pt.com

Bosch-asiakasneuvontatiimi auttaa mielellään sinua tuotteiden ja lisätarvikkeiden ostoa, käyttöä ja säätöä koskevissa kysymyksissä.

Suomi

Robert Bosch Oy

Bosch-keskushuolto

Pakkalantie 21 A

01510 Vantaa

Puh.: [phone]

Katkaisu- ja jiirisahat, lisätarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen uusiokäyttöön.

Muoviosat on merkitty lajipuhdasta kierrätystä varten.

Vain EU-maita varten:

Älä heitä sähkötyökaluja talousjätteisiin!

Eurooppalaisen vanhoja sähkö- ja elektroniikkalaitteita koskevan direktiivin 2002/96/EY ja sen kansallisten lakien muunnosten mukaan,

tulee käyttökelvottomat sähkötyökalut kerätä erikseen ja toimittaa ympäristöystävälliseen uusiokäyttöön.

Oikeus teknisiin muutoksiin pidätetään.

202 | Ελληνικά
