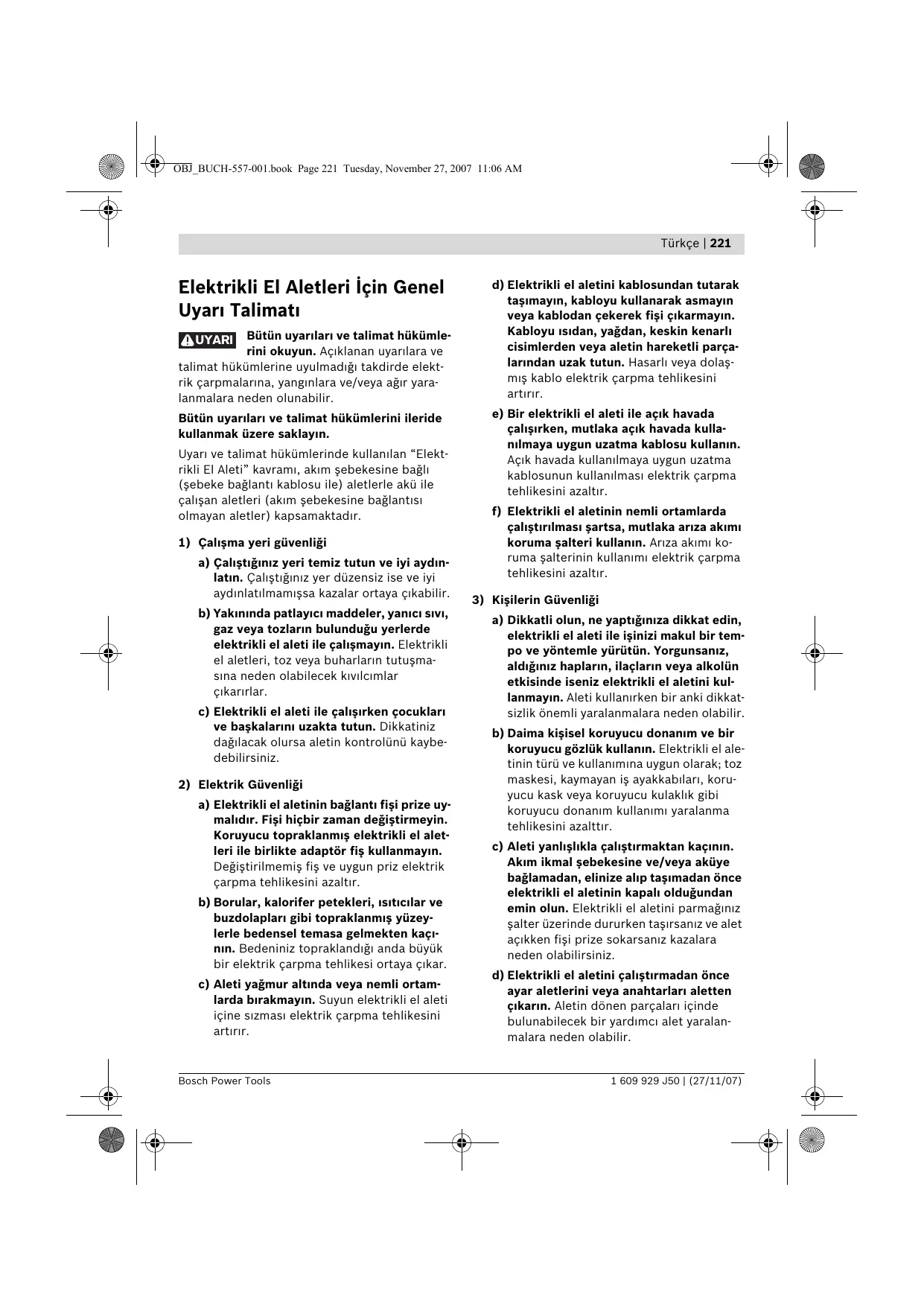

Elektrikli El Aletleri İçin Genel Uyarı Talimatı

AUYARI Bütün uyarıları ve talimat hükümlerini okuyun. Açıklanan uyarılara ve

talimat hükümlerine uyulmadığı takdirde elektrik çarpmalarına, yangınlara ve/veya ağır yaralanmalara neden olunabilir.

Bütün uyarıları ve talimat hükümlerini ileride kullanmak üzere saklayın.

Uyarı ve talimat hükümlerinde kullanılan “Elektrikli El Aleti” kavramı, akım şebekesine bağlı (şebeke bağlantı kablosu ile) aletlerle akü ile çalışan aletleri (akım şebekesine bağlantısı olmayan aletler) kapsamaktadır.

1) Çalışma yeri güvenliği

a) Çalıştığınız yeri temiz tutun ve iyi aydınlatın. Çalıştığınız yer düzensiz ise ve iyi aydınlatılmamışsa kazalar ortaya çıkabilir.
b) Yakınında patlayıcı maddeler, yanıcı sıvı, gaz veya tozların bulunduğu yerlerde elektrikli el aleti ile çalışmayın. Elektrikli el aletleri, toz veya buharların tutuşmasına neden olabilecek kıvılcımlar çıkarırlar.
c) Elektrikli el aleti ile çalışırken çocukları ve başkalarını uzakta tutun. Dikkatiniz dağılacak olursa aletin kontrolünü kaybedebilirsiniz.

2) Elektrik Güvenliği

a) Elektrikli el aletinin bağlantı fişi prize uymalıdır. Fişi hiçbir zaman değiştirmeyin. Koruyucu topraklanmış elektrikli el aletleri ile birlikte adaptör fiş kullanmayın. Değiştirilmemiş fiş ve uygun priz elektrik çarpma tehlikesini azaltır.
b) Borular, kalorifer petekleri, ısıtıcılar ve buzdolapları gibi topraklanmış yüzeylerle bedensel temasa gelmekten kaçının. Bedeniniz topraklandığı anda büyük bir elektrik çarpma tehlikesi ortaya çıkar.
c) Aleti yağmur altında veya nemli ortamlarda bırakmayın. Suyun elektrikli el aleti içine sizması elektrik çarpma tehlikesini artırır.

d) Elektrikli el aletini kablosundan tutarak taşımayın, kabloyu kullanarak asmayın veya kablodan çekerek fişi çıkarmayın. Kabloyu ısıdan, yağdan, keskin kenarlı cisimlerden veya aletin hareketli parçalarından uzak tutun. Hasarlı veya dolaşmış kablo elektrik çarpma tehlikesini artırır.
e) Bir elektrikli el aleti ile açık havada çalışırken, mutlaka açık havada kullanılmaya uygun uzatma kablosu kullanın. Açık havada kullanılmaya uygun uzatma kablosunun kullanılması elektrik çarpma tehlikesini azaltır.
f) Elektrikli el aletinin nemli ortamlarda çalıştırılması şartsa, mutlaka arıza akımı koruma şalteri kullanın. Arıza akımı koruma şalterinin kullanımı elektrik çarpma tehlikesini azaltır.

3) Kişilerin Güvenliği

a) Dikkatli olun, ne yaptığınıza dikkat edin, elektrikli el aleti ile işinizi makul bir tempo ve yöntemle yürütün. Yorgunsanız, aldığınız hapların, ilaçların veya alkolün etkisinde iseniz elektrikli el aletini kullanmayın. Aleti kullanırken bir anki dikkatsizlik önemli yaralanmalara neden olabilir.
b) Daima kişisel koruyucu donanım ve bir koruyucu gözlük kullanın. Elektrikli el ale-tinin türü ve kullanımına uygun olarak; toz maskesi, kaymayan iş ayakkabıları, koru-yucu kask veya koruyucu kulaklık gibi koruyucu donanım kullanımı yaralanma tehlikesini azalttır.
c) Aleti yanlışlıkla çalıştırmaktan kaçının. Akım ikmal şebekesine ve/veya aküye bağlamadan, elinize alıp taşımadan önce elektrikli el aletinin kapalı olduğundan emin olun. Elektrikli el aletini parmağınız şalter üzerinde dururken taşırsanız ve alet açıklken fişi prize sokarsanız kazalara neden olabilirsiniz.
d) Elektrikli el aletini çalıştırmadan önce ayar aletlerini veya anahtarları aletten çıkarın. Aletin dönen parçaları içinde bulunabilecek bir yardımcı alet yaralanmalara neden olabilir.

222 | Türkçe

e) Çalışırken bedeniniz anormal durumda olmasın. Çalışırken duruşunuz güvenli olsun ve dengenizi her zaman koruyun. Bu sayede aleti beklenmedik durumlarda daha iyi kontrol edebilirsiniz.
f) Uygun iş elbiseleri giyin. Geniş giysiler giymeyin ve takı takmayın. Saçlarını, giysileriniz ve eldivenlerinizi aletin hareketli parçalarından uzak tutun. Bol giysiler, uzun saçlar veya takılar aletin hareketli parçaları tarafından tutulabilir.
g) Toz emme donanımı veya toz tutma tertibatı kullanırken, bunların bağlı olduğundan ve doğru kullanıldığından emin olun. Toz emme donanımının kullanımı tozdan kaynalanabilecek tehlikeleri azaltır.

4) Elektrikli el aletlerinin özenle kullanımı ve bakımı

a) Aleti aşırı ölçede zorlamayın. Yaptığınız işe uygun elektrikli el aletleri kullanın. Uygun performanslı elektrikli el aleti ile, belirlenen çalışma alanında daha iyi ve güvenli çalışısınız.
b) Şalteri bozuk olan elektrikli el aletini kullanmayın. Açılıp kapanamayan bir elektrikli el aleti tehlikelidir ve onarılmalıdır.
c) Alette bir ayarlama işlemine başlamadan ve/veya aküyü çıkarmadan önce, herhangi bir aksesuarı değiştirirken veya aleti elinizden bırakırken fişi prizden çekin. Bu önlem, elektrikli el aletinin yanlışlıkla çalışmasını önler.
d) Kullanım dışı duran elektrikli el aletlerini çocukların ulaşamayacağı bir yerde saklayın. Aleti kullanmayı bilmeyen veya bu kullanım kılavuzunu okumayan kişilerin aletle çalışmasına izin vermeyin. Dene-yimsiz kişiler tarafından kullanıldığında elektrikli el aletleri tehlikelidir.
e) Elektrikli el aletinizin bakımını özenle yapın. Elektrikli el aletinizin kusursuz olarak işlev görmesini engelleyebilecek bir durumun olup olmadığını, hareketli parçaların kusursuz olarak işlev görüp görmediklerini ve sıkışıp sıkışmadık-

larını, parçaların hasarlı olup olmadığını kontrol edin. Aleti kullanmaya başlamadan önce hasarlı parçaları onartın. Birçok iş kazası elektrikli el aletlerinin kötü bakımından kaynaklanır.

f) Kesici uçları daima keskin ve temiz tutun. Özenle bakımı yapılmış keskin kenarlı kesme uçlarının malzeme içinde sıkışma tehlikesi daha azdır ve daha rahat kullanım olanağı sağlarlar.
g) Elektrikli el aletini, aksesuarı, uçları ve benzerlerini, bu özel tip alet için öngörülen talimata göre kullanın. Bu sırada çalışma koşullarını ve yaptığınız işi dikkate alın. Elektrikli el aletlerinin kendileri için öngörülen alanın dışında kullanılması tehlikeli durumlara neden olabilir.

5) Servis

a) Elektrikli el aletinizi sadece yetkili personele ve orijinal yedek parça kullanma koşulu ile onartın. Bu sayede aletin güvenliğini sürekli hale getirirsiniz.

Alete özgü güvenlik talimatı

▶ İş parçasını emniyete alın. Bir germe terti-batı veya mengene ile sabitlenen iş parçası elle tutmaya oranla daha güvenli tutulur.
▶ Çalışma yerinizi daima temiz tutun. Malzeme karışımları özellikle tehlikelidir. Hafif metal tozları yanabilir veya patlayabilir.
▶ Tam olarak durmadan aletin yanından ayrılmayın. Serbest dönüşteki uçlar yaralanmalara neden olabilirler.
Elektrikli el aletinizi hasarlı kablo ile kullanmayın. Çalışma sırasında kablo hasar görecek olursa, dokunmayın ve kabloyu hemen prizden çekin. Hasarlı koblolar elektrik çarpma tehlikesini artırır.
▶ Elektrikli el aleti üzerindeki uyarı etiketlerini hiçbir zaman okunamaz hale getirmeyin.
▶ Hiçbir zaman elektrikli el aletinin üzerinde durmayın. Elektrikli el aleti devrilir veya yanlışlıkla testere bıçağına dokunursanız ciddi yaralanmalar ortaya çıkabilir.

Türkçe | 223

▶ Koruyucu kapağın usulüne uygun olarak işlev gördüğünden ve serbestçe hareket ettiğinden emin olun. Koruyucu kapağı açık durumda hiçbir zaman sabitlemeyin.
Elektrikli el aleti çalışırken ellerinizi testere bıçağına yaklaştırmayın. Testere bıçağına temas ederseniz yaralanma tehlikesi ortaya çıkar.
Elektrikli el aleti çalışırken hiçbir zaman kesme alanındaki talaş artığı ve benzerlerini temizlemeyin. Daima önce aletin kolunu boşa alın ve sonra elektrikli el aletini kapatın.
▶ Testere bıçağını sadece alet çalışır durumda iken iş parçasına yöneltin. Aksi takdirde testere bıçağı iş parçası içinde sıkışabilir ve geri tepme tehlikesi ortaya çıkabilir.
▶ Çalışma yüzeyinde ve iş parçasında ayar aletleri, ahşap talaşları ve benzerleri yokken elektrikli el aletini kullanın. Dönen testere bıçağı ile temasa gelebilecek ahşap parçaları veya diğer nesneler yüksek bir hızla kullanıcıya doğru fırlayabilir.
▶ İşlenecek iş parçasını daima sıkı biçimde tespit edin. Sıkıştırılmak için çok küçük olan iş parçalarını işlemeyin. Aksi takdirde eliniz dönen testere bıçağına çok yakın olur.
▶ Testereyi sadece usulüne uygun kullanım bölümünde belirtilen malzemeler için kullanın. Aksi takdirde testere aşırı ölçüde zorlanabilir.
Körelmiş, çizilmiş, eğilmiş veya hasar görmüş testere bıçaklarını kullanmayın. Kör veya yanlış doğrultulmuş dişlere sahip testere bıçakları dar kesme hatlarında yüksek sürtünmeye, sıkışmaya ve geri tepmeye neden olabilir.

Daima doğru büyüklükte ve uygun giriş deliği olan testere bıçaklarını kullanın (örneğin yıldız biçimli veya yuvarlak). Testerenin montaj parçalarına uymayan testere bıçakları balanssız dönerler ve aletin kontrolünün kaybedilmesine neden olabilirler.
▶ Yüksek alaşımlı hızlı çalışma çeliğinden yapılma testere bıçakları kullanmayın (HSS-Çeliği). Bu testere bıçakları kolayca kırılabilir.
▶ Çalışma sırasında ısınan testere bıçağını soğumadan önce tutmayın. Testere bıçağı çalışma sırasında çok ısınır.
▶ Besleme levhası olmadan hiçbir zaman aleti kullanmayın. Bozulan besleme levhasını değiştirin. Kusursuz işlev gören besleme levhası olmazsa testere bıçağı tarafından yaralanabilirsiniz.
▶ Lazer ışınına başkalarına veya hayvanlara doğrultmayın ve uzak mesafelerden de olsa lazer ışınına bakmayın. Bu elektrikli el aleti EN 60825-1 uyarınca Lazer Sınıfı 2'ye giren lazer ışını üretir. Bu nedenle istemeden de olsa başkalarının gözlerini kamaştırabilirsiniz.
▶ Lazerli elektrikli el aletini kontrolünüz dışında çocukların kullanmasına izin vermeyin. Lazer ışınının başkalarının gözünü almasına neden olabilirler..
▶ Takılmış bulunan lazer ünitesini başka tip lazer ünitesi ile değiştirmeyin. Bu elektrikli el aletine uygun olmayan bir lazer insanlar için tehlikeli olabilir.

Semboller

Aşağıdaki semboller elektrikli el aletinizi kullanırken önemli olabilir. Lütfen sembolleri ve anlamlarını zihninize iyice yerleştirin. Sembollerin doğru yorumu elektrikli el aletini daha iyi daha güvenli kullanmanıza yardımcı olur.

Sembol

Anlamı

▶ Lazer işinini başkalarına veya hayvanlara doğrultmayın ve uzak mesafelerden de olsa lazer işinına bakmayın. Bu elektrikli el aleti EN 60825-1 uyarınca Lazer Sınıfı 2'ye giren lazer işini üretir. Bu nedenle istemeden de olsa başkalarının gözlerini kamaştırabilirsiniz.

224 | Türkçe

Sembol

Anlamı

Sadece AB üyesi ülkeler için:

Elektrikli el aletini evsel çöplerin içine atmayın!

Elektro ve elektrikli el aletlerine ilişkin 2002/96/EG sayılı Avrupa

Yönetmeliği ve bunun ulusal hukuklara uyarlanmış hükümleri gereğince kullanım ömrünü tamamlamış elektrikli el aletleri ayrı ayrı toplanmak ve çevre dostu yeniden değerlendirme işlemine tabi tutulmak zorundadır.

▶ Koruyucu gözlük kullanın.

▶ Koruyucu toz maskesi kullanın.

▶ Koruyucu kulaklık kullanın. Çalışırken çıkan gürültü kalıcı işitme kayıplarına neden olabilir.

▶ Tehlikeli alan! Ellerinizi, parmaklarını zı veya kollarınızı mümkün olduğu kadar bu alandan uzak tutun.

Testere bıçağının ölçülerine dikkat edin. Testere bıçağının delik çapı hiç boşluk bırakmadan alet miline uymalıdır. Redüksiyon parçaları veya adaptör kullanmayın.

Teslimat kapsamı

Türkçe | 225

Fonksiyon tanımı

Bütün uyarıları ve talimat hükümlerini okuyun. Açıklanan uyarılara ve talimat hükümlerine uyulmadığı takdirde elektrik çarpmalarına, yangınlara ve/veya ağır yaralanmalara neden olunabilir.

Usulüne uygun kullanım

Bu elektrikli el aleti; sabit alet olarak ahşap malzemede düz hatlı uzunlamasına ve enine kesme işleri için geliştirilmiştir. Bu aletle kesme işlerinde -50^ e kadar +58^ arası yatay gönyeli kesme ve 0^ e kadar 45^ arası dikey gönyeli kesme işleri mümkündür.

Bu elektrikli el aletinin gücü sert/yumaşak ahşapla yonga levha ve elyaflı levhaların kesilmesine göre tasarlanmıştır.

Şekli gösterilen elemanlar

Şekil gösterilen elemanların numaraları grafik sayfasındaki elektrikli el aleti şeklinde görülmektedir.

1 Toz torbası
2 Talaş atma yeri
3 Kablo tutucu
4 Uç kolunu gevşetme düğmesi
5 Tutamak
6 Koruyucu kapak
7 Pandül hareketli koruyucu kapak
8 Testere bıçağı
9 Kayıcı makara
10 Dayama rayı
11 Hızlı germeli işkence için delikler
12 Besleme levhası
13 İstenen gönye açısı için tespit topuzu (yatay)
14 Açı göstergesi (yatay)
15 Gönye açısı skalası (yatay)
16 Montaj delikleri
17 Kesme masası
18 Uzatma kolu için delikler
19 Uzatma kolu
20 İç altıgen anahtar (6 mm)/Yıldız tornavida

21 45 derece gönye açısı için dayama vidası (dikey)
22 0 derece gönye açısı için dayama vidası (dikey)
23 Lazer birimi
24 Aydınlatma birimi (Power Light)
25 Çekme donanımı
26 Taşıma tutamağı
27 Aydınlatma şalteri ("LED")
28 Kesme hattı işaretleme şalteri ("Laser")
29 Derinlik mesnedi
30 İstenen gönye açısı için germe tutamağı (dikey)
31 Çekme donanımı tespit vidası
32 Dayama rayı iç altıgen vidaları (6 mm)
33 Taşıma emniyeti
34 Batarya gözü
35 Açma/kapama şalteri
36 Uzunluk dayamağı
37 Kesme masası uzatması
38 Tespit seti "Uzatma kolu"
39 Gövde çıkıntısı
40 Alt takım*
41 Tespit seti "Alt takım"*
42 Mil kilitleme
43 İç altıgen vida (6 mm), testere biçağı tespiti için
44 Bağlama flanşı
45 İç bağlama flanşı
46 Kesme masası uzatmasının sabitlenmesi için kelebek somun
47 Hızlı germe işkencesi
48 Hızlı boşa alma
49 Hızlı germe işkencesi tespit topuzu
50 Hızlı germe işkencesi kelebek somunu
51 Açı göstergesi (dikey)
52 Uzunluk dayamağının sabitlenmesi için kelebek somun
53 Derinlik mesnedi kontra somunları
54 Derinlik mesnedi kilitleme somunu
55 Derinlik mesnedi gövde dayamağı
56 Besleme levhası vidaları
57 Muhafaza

226 | Türkçe

58 Tırtıllı vida
59 Yatay lazer pozisyonu için ayar vidası
60 Dikey lazer pozisyonu için ayar vidası
61 Gönye açısı skalası (dikey)
62 Açı göstergesi vidası (dikey)
63 Açı göstergesi vidası (yatay)
64 Tutamak girintileri

*Şekli gösterilen veya tanımlanan aksesuar standart teslimat kapsamında değildir.

Teknik veriler

Panel testere		PCM 8 S
Ürün kodu		3 603 L02 0..
Giriş gücü	W	1200
Anma gerilimi	V	230
Frekans	Hz	50
Boştaki devir sayısı	dev/dak	5200
Lazer tipi		650 nm, < 1mW
Lazer sınıfı		2
AğırlığıEPTA-Procedure01/2003’e göre	kg	18,7
Koruma sınıfı		/II

Maksimum iş parçası ölçüleri, bakınız: Sayfa 231.

Kapama işlemleri sırasında kısa süreli gerilim düşmeleri olabilir. Elverişsiz şebeke koşullarında diğer aletler etkilenebilir. 0,24 Ohm'den daha küçük şebeke empedanslarında hatalar ortaya çıkmaz.

Veriler [U] 230/240 V'luk anma gerilimleri için geçerlidir. Daha düşük gerilimlerde ve ülkelere özgü tiplerde bu veriler değişebilir.

Lütfen elektrikli el aletinizin tip etiketi üzerindeki ürün koduna dikkat edin. Tek tek aletlerin ticari kodları değişik olabilir.

Uygun testere bıçağı ölçüleri

Testere bıçağı çapı	mm	210
Bıçak gövdesi kalınlığı	mm	1,4-2,0
Delik çapı	mm	30

Gürültü/Titreşim bilgisi

Ölçme değerleri EN 61029'a uygun olarak belirlenmiştir.

Aletin A olarak değerlendirilen gürültü seviyesi tipik olarak şöyledir: Ses basıncı seviyesi 98 dB(A); gürültü emisyonu seviyesi 111 dB(A). Tolerans K=3 dB.

Koruyucu kulaklık kullanın!

El-Kol titreşimi tipik olarak 2,5 m/s'den daha azdır.

Uygunluk beyanı CE

Tek sorumlu olarak “Teknik veriler” bölümünde tanımlanan bu ürünün: 2004/108/EG ile 98/37/EG yönetmelikleri hükümleri uyarınca (28.12.2009 tarihine kadar) ve 2006/42/EG yönetmelikle hükümleri uyarınca da (29.12.2009 tarihinden itibaren) EN 61029, EN 60825-1 normlarına veya bu normlara ait normatif belgelere uygunluğunu beyan ederiz.

Teknik belgelerin bulunduğu merkez: Robert Bosch GmbH, Dept. PT/ESC, D-70745 Leinfelden-Echterdingen

Elektrikli el aletinin yanlışlıkla çalışmasına izin vermeyin. Montaj sırasında ve elektrikli el aletinin kendinde çalışma yaparken şebeke fişi prize takılı olmamalıdır.

Teslimat kapsamı

Bunun için kullanım kılavuzunun başındaki teslimat kapsamı gösterimine dikkat edin.

Elektrikli el aletini ilk kez işletme alırken aşağıdaki parçaların hepsinin teslim edilip edilmediğini kontrol edin:

• Testere biçağı takılı panel testere
• Toz torbası 1
• Tespit topuzu 13
• Uzatma kolu 19 (2x)
• Tespit seti “Uzatma kolu” 38 (Vidalı 2 U-Profil)
• Kesme masası uzatması 37
• Uzunluk dayamağı 36
• Hızlı germe işkencesi 47
• İç altıgen anahtar/Yıldız başlı tornavida 20
• Bataryalar (3x, büyüklük AAA, 1,5 V)

Alt takımlı alet tiplerinde:

- Alt takım 40

(16 Profil, 4 Kanatlı)

- Tespit seti “Alt takım” 41

(24 Montaj için somunlu vidalar, 4 Elektrikli el aletini tespit için somunlu vidalar, 4 basleme pulları)

Açıklama: Elektrikli el aletinde herhangi bir hasar olup olmadığını kontrol edin.

Daha sonra aletini kullanırken koruyucu donanımların veya kolay hasar görebilecek olan parçaların kusursuz olarak ve usulüne göre işlev görüp görmediklerini dikkatli biçimde kontrol etmelisiniz. Hareketli parçaların kusursuz olarak işlev görüp görmediklerini veya sıkışıp sıkışmadıklarını veya hasarlı olup olmadıklarını kontrol edin. Bütün parçaların doğru olarak takılmış olması ve kusursuz bir işletimin gereklerini yerine getirmesi gerekir.

Hasarlı koruma donanımlarını ve parçaları yetkili bir serviste onartmalı veya değiştirmelisiniz.

Parçaların montajı

• Aletle birlikte teslim edilen bütün parçaları ambalajdan dikkatli biçimde çıkarın.
• Bütün ambalaj malzemesini elektrikli aletten ve birlikte teslim edilen aksesuardan alın.
• Birlikte teslim edilen alet elemanlarının montajı esnasında kolaylık sağlamak için elektrikli el aletinin nakliye konumunda olmasına dikkat edin.

Teslimat kapsamı için gerekli olan ek aletler:

• Filips tornavida
• Açı masdarı
• Alt takımın montajı için ring veya çatal anahtar (12 mm)
• Derinlik mesnedi kontra somunları için ring veya çatal anahtar (14 mm)
• Gönye açısının temel ayarı için (dikey) ring veya çatal anahtar (10 mm)

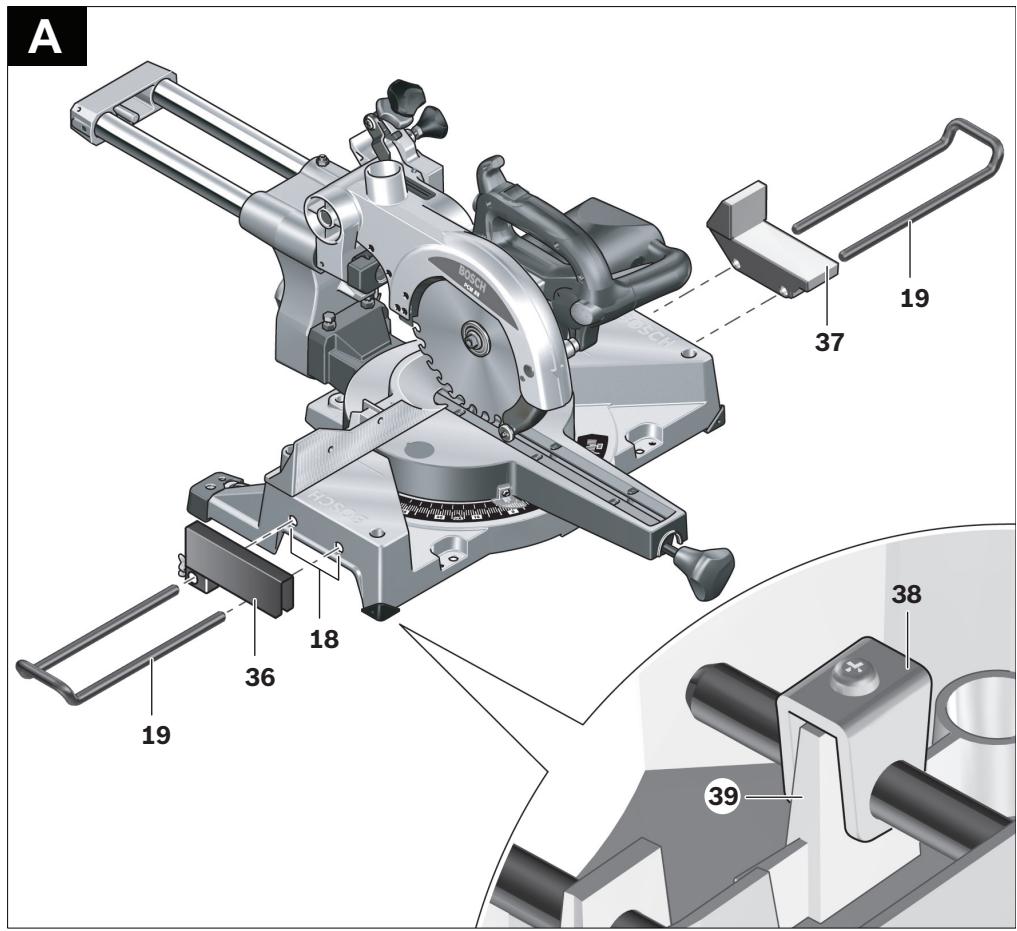

Kesme masasının ve uzunluk dayamağının montajı

(Bakınız: Şekil A)

Kesme masası uzatması 37 ve uzunluk dayamağı 36 elektrikli el aletinin sağına veya soluna konumlandırılabilir.

- Yaptığınız işin gereklerine uygun olarak kesme masası uzatmasını ve uzunluk dayamağını 19 istediğiniz uzatma koluna takın ve ilgili kelebek somunu sıkın.

Uzatma kolunun montajı

(Bakınız: Şekil A)

Sabitlemek için “Uzatma kolu” tespit setini 38 kullanın. (Vidalı 2 U-Profil)

• Elektrikli el aletini, uzatma kolunu aletin alt tarafına sabitleyebilecek biçimde devirin.
• Bir U-Profili bir gövde çıkıntısı 39 üzerine her iki parça aynı hizaya gelecek biçimde tutun.
• Bir uzatma kolunu sonuna kadar deliklerden, 18 U-Profilden ve gövde çıkıntısından itin.
• Uzatma kolunu emniyete almak için U-Profildeki vidayı sıkın.
• İkinci uzatma kolu için elektrikli el aletinin diğer tarafından aynı işlemleri tekrarlayın.

228 | Türkçe

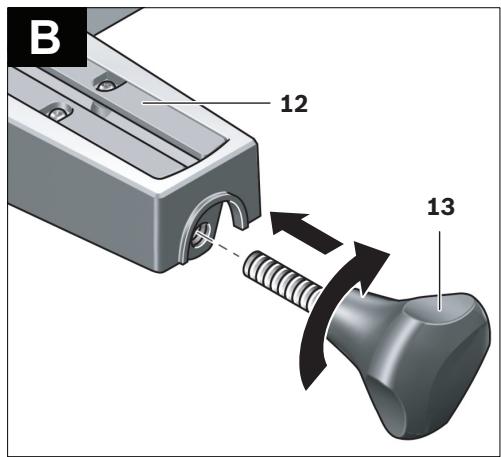

Tespit topuzunun montajı

(Bakınız: Şekil B)

• Tespit topuzunu 13 besleme levhası 12 altındaki ilgili deliğe vidalayın.
  Kesme işleminden önce her defasında tespit topuzunu 13 sıkın. Aksi takdirde testere bıçağı iş parçası içinde sıkışabilir.

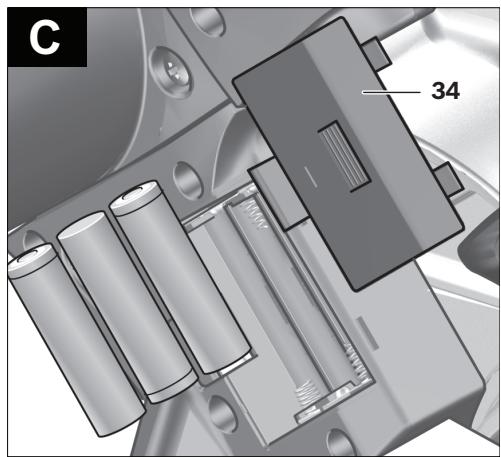

Bataryaların takılması

(Bakınız: Şekil C)

• Batarya gözünü 34 açın.
• Aletle birlikte teslim edilen bataryaları belirtilen kutuplama ile yerlerine yerleştirin.
• Batarya gözünü kapatın.

Sabit veya esnek montaj

▶ Güvenli bir kullanımı garantiye almak için elektrikli el aletini düz ve sağlam bir zemine (örneğin bir tezgaha) monte etmelisiniz.

Alt takımlı montaj

(Bakınız: Şekiller D1 – D2)

Montaj için “Alt takım” tespit setini 41 kullanın. (24 Montaj için somunlu vidalar, 4 Elektrikli el aletini tespit için somunlu vidalar, 4 basleme pulları)

• Alt takımı 40 monte edin. Vidalari sıkın.
• Elektrikli el aletini alt takımın dayama yüzeyine tespit edin. Bunu elektrikli el aletindeki delikleri 16 ve alt takımdaki uzunlamasına delikleri kullanarak yapın.

Alt takımın montajı

(Bakınız: Şekil E)

- Elektrikli el aletini uygun bir vidalı bağlantı ile iş yüzeyine tespit edin. Bunun için delikleri 16 kullanın.

Toz ve talaş emme

Kurşun içeren boyalar, bazı ahşap türleri, mineraller ve metaller gibi maddeler işlenirken ortaya çıkan toz sağlığa zararlı olabilir. Bu tozlara temas etmek veya bu tozları solumak allerjik reaksiyonlara ve/veya kullanıcıının veya onun yakınındaki kişilerin nefes alma yollarındaki hastalıklara neden olabilir.

Kayın veya meşe gibi bazı ağaç tozları kanserojen etkiye sahiptir, özellikle de ahşap işleme sanayiinde kullanılan katkı maddeleri (kromat, ahşap koruyucu maddeler) ile birlikte. Asbest içeren malzemeler sadece uzmanlar tarafından işlenmelidir.

• Eğer mümkünse mutlaka toz emme donanımı kullanın.
• Çalışma yerinizin iyi bir biçimde havalandırın.
• P2 filtre sınıfı filtre takılı soluk alma maskesi kullanımızı tavsiye ederiz.

İşlenen malzemelere ait ülkenizeki geçerli yönetmelik hükümlerine uyun.

Alete entegre toz emme

(Bakınız: Şekil F)

- Toz torbasını 1 talaş atma yerine 2 takın.

Toz torbası kesme işlemi sırasında hiçbir zaman hareketli alet parçaları ile temasa gelmemelidir. Toz torbasını zamanında boşaltın.

Harici toz emme

Toz ve talaş emme için talaş atma yerine bir elektrik süpürgesinin hortumunu da ( 36 mm) bağlayabilirsiniz.

Elektrik süpürgesi işlenen malzemeye uygun olmalıdır.

Özellikle sağlığa zararlı, kanserojen veya kuru tozları emdirirken özel elektrik süpürgesi (sanayi tipi elektrik süpürgesi) kullanın.

Uç değiştirme

(Bakınız: Şekiller G1-G4)

▶ Testere bıçağını takarken koruyucu eldiven kullanın. Testere bıçağına temas ederseniz yaralanabilirsiniz.

Sadece müsaade edilen maksimum hızları elektrikli el aletinin boştaki devir sayısından yüksek olan testere bıçaklarını kullanın.

Sadece bu kullanım kılavuzunda belirtilen tanıtım değerlerine uygun, EN 847-1'e göre test edilmiş ve buna uygun olarak işaretlenmiş testere bıçaklarını kullanın.

Türkçe | 229

Testere bıçağının sökülmesi

– Elektrikli el aletini çalışma konumuna getirin.
- Nakliye emniyetini 33 bütünüyle dışarı çekin ve 90° derece çevirin. Nakliye emniyetini bu durumda kilitleyin.

Bu durumda alet kolu çalışma konumunda kilitlenir.

• İç altıgen vidayı 43 aletle birlikte teslim edilen iç altıgen anahtarla 20 çevirin aynı zamanda kilitleme yapıncaya kadar mil kilitlemesine 42 basın.
• Mil kilitleme düğmesini 42 basılı tutun ve vidayı 43 saat hareket yönünde çevirerek çıkarın (sol dişli!).
• Bağlama flanşını 44 alın.
• Düğmeye 4 basın ve pandül hareketli koruyucu kapağı 7 sonuna kadar arkaya getirin.
• Pandül hareketli koruyucu kapağı bu pozisyonda tutun ve testere biçagını 8 çıkarın.
• Daha sonra pandül hareketli koruyucu kapağı yavaşça aşağı indirin.

Testere bıçağının takılması

Eğer gerekiyorsa takmadan önce bütün parçaları temizleyin.

• Düğmeye 4 basın, pandül hareketli koruyucu kapağı 7 sonuna kadar arkaya itin ve kapağı bu pozisyonda tutun.
• Yeni testere bıçağını iç bağlama flanşına 45 yerleştirin.

Takma işlemi esnasında dişlerin kesme yönünün (testere bıçağı üzerindeki ok yönü) koruyucu kapak üzerindeki ok yönü ile aynı olmasına dikkat edin!

• Daha sonra pandül hareketli koruyucu kapağı yavaşça aşağı indirin.
• Bağlama flanşını 44 ve vidayı 43 yerleştirin. Mil kilitlemesine 42 kilitleme yapıncaya kadar basın ve altıgen vidayı saat hareket yönünde çevirerek sıkın.
• Daha sonra yapacağınız çalışmalar için alet kolunu boşa almanız gerekir. Bunu yapmak için nakliye emniyetini 33 dışarı çekerek ve 90 derece çevirerek gevşetin.

işletim

Elektrikli el aletinin kendinde bir çalışma yapmadan önce her defasında fişi prizden çekin.

Taşıma emniyeti

(Bakınız: Şekil H)

Taşıma emniyeti 33 elektrikli el aletini farklı çalışma yerlerine taşırken size rahatlık sağlar.

Taşıma emniyetinin açılması (çalışma konumu)

• Tutamaktaki 5 alet kolunu biraz aşağı bastırın, bu sayede nakliye emniyeti 33 üzerindeki yük kalkar.
• Nakliye emniyetini 33 bütünüyle dışarı çekin ve 90° derece çevirin. Nakliye emniyetini bu durumda kilitleyin.
• Alet kolunu yavaşça aşağı indirin.

Elektrikli el aletinin emniyete alınması (taşima pozisyonu)

• Eğer sıkılı ise tespit vidasını 31 gevşetin. Alet kolunu sonuna kadar öne çekin ve tespit vidasını tekrar sıkın.
• Derinlik mesnedini 29 en üst konuma vidalayın. (Bakınız: “Derinlik mesnedinin ayarlanması”, sayfa 232)
• Kesme masasını 17 kilitlemek için tespit topuzunu 13 sıkın.
• Düğmeye 4 basın ve aynı anda alet kolunu 5 tutamaktan tutarak sonuna kadar aşağı indirin.
• Nakliye emniyetini 33 bütünüyle dışarı çekin ve 90° derece çevirin. Nakliye emniyetini bu durumda kilitleyin.
• Bu durumda alet kolu nakliye için kilitlenmiş durumdadır.

Kesme masasının uzatılması

(Bakınız: Şekil I)

Uzun iş parçalarının boşlukta kalan uçları alttan beslenmeli veya desteklenmelidir.

- Kelebek somunu 46 gevşetin ve kesme masası uzatmasını 37 istediğiniz mesafeye kadar dışarı çekin.

- Kelebek somunu tekrar sıkın.

230 | Türkçe

İş parçasının tespiti

Çalışma güvenliğini optimum düzeyde tutabilmek için iş parçasını daima tespit etmelisiniz.

Tespit edilmek için çok küçük olan iş parçalarını işlemeyin.

Dikey sabitleme

(Bakınız: Şekil J1)

• Aletle birlikte teslim edilen hızlı germe işkencesini 47 kendisi için öngörülen deliklerden 11 birine takın.
• İş parçasını dayama rayına 10 doğru kuvvetlice bastırın.
• Hızlı boşa alma düğmesine 48 basın ve hızlı germe işkencesini iş parçasına uyarlayın.
• Daha sonra topuzu 49 saat hareket yönünde çevirerek iş parçasını sabitleyin.

Yatay sabitleme

(Bakınız: Şekil J2)

• Kelebek somunu 50 gevşetin ve hızlı germe işkencesini ayırın.
• Daha sonra küçültülmüş hızlı germe işkencesini 47 kendisi için öngörülen deliklerden 11 birine takın.
• İş parçasını sıkıca kesme masasına 17 bastırın.
• Hızlı boşa alma düğmesine 48 basın ve hızlı germe işkencesini iş parçasına uyarlayın.
• Daha sonra topuzu 49 saat hareket yönünde çevirerek iş parçasını sabitleyin.

iş parçasının gevşetilmesi

• Hızlı germe işkencesini gevşetmek için önce topuzu 49 saat hareket yönünün tersine çevirin.
• Daha sonra hızlı boşa alma düğmesine 48 basın ve dişli çubuğu iş parçasından çekerek çıkarın.

Gönye açısının ayarlanması

Hassas kesme işlemini güvenceye almak için yoğun kullanımdan sonra elektrikli el aletinin temel ayarlarını kontrol etmeniz ve gerekiyorsa yeniden ayarlamanız gerekir (Bakınız: “Temel ayarların kontrolü ve yapılması”, sayfa 234).

Kesme işleminden önce her defasında tespit topuzunu 13 sıkın. Aksi takdirde testere biçagı iş parçası içinde sıkışabilir.

Yatay gönye açısının ayarlanması

Yatay gönye açısı 50° (sol) ile 58° (sağ) arasında ayarlanabilir.

• Eğer sıkılmış durumda ise tespit topuzunu 13 gevşetin.
• Kesme masasını 17 tespit topuzundan tutarak açı göstergesi 14 istediğiniz gönye açısından gösterinceye kadar sağa veya sola çevirin.
• Tespit topuzunu 13 tekrar sıkın.

Sık kullanılan gönye açılarının hızla ve hassas biçimde ayarlamak için kesme masası 17 aşağıdaki standart açılarda kavrama yapar:

Sol	Sag
	0°
15°; 22,5°;30°; 45°	15°; 22,5°;30°; 45°

• Eğer sıkılmış durumda ise tespit topuzunu 13 gevşetin.
• Kesme masasını 24 tespit topuzundan tutarak istediğiniz stardart gönye açısı kavrama yapıncaya kadar sağa veya sola çevirin.

Dikey gönye açısının ayarlanması

(Bakınız: Şekil K)

Dikey gönye açısı 0° ile 45° arasında ayarlanabilir.

• Germe kolunu 30 gevşetin.
• Tutamaktan tutarak alet kolunu 5 açı göstergesi 51 istenen gönye açısını gösterinceye kadar hareket ettirin.
• Alet kolunu bu pozisyonda tutun ve germe tutumağını 30 tekrar sıkın.

Türkçe | 231

Standart gönye açıları olan 0° ve 45° dereceyi hızla ve hassas biçimde ayarlanması için fabrikasyon olarak dayama vidaları öngörülmüştür.

- Bunun için alet kolunu tutamaktan tutarak 5 sonuna kadar sağa (0°) veya sonuna kadar sola (45°) çevirin.

Çalıştırma

Açma

- Aleti çalıştırmak için açma/kapama şalterini 35 tutamak 5 yönüne çekin.

Açıklama: Güvenlik nedenleriyle açma/kapama şalteri 35 kilitlenmemeli, çalışma sırasında hep basılı tutulmalıdır.

Sadece düğmeye 4 basmak suretiyle alet kolu aşağı indirilebilir.

- Bu nedenle kesme yapabilmek için ek olarak açma/kapama şalterini çekmek için düğmeye 4 basmalısınız. (Bakınız: Şekil L)

Kapama

- Aleti kapatmak için açma/kapama şalterini 35 bırakın.

Çalışırken dikkat edilecek hususlar

Genel kesme talimatı

Bütün kesme işlerinde önce testere bıçağının hiçbir zaman dayama rayına, vidalı işkenceye veya aletin diğer parçalarına temas etmediğinden emin olmalısınız. Eğer takılı ise yardımcı dayamakları çıkarın veya bunların konumunu ayarlayın.

Testere bıçağını çarpma ve darbelere karşı koruyun. Testere bıçağına yandan baskı uygulamayın.

Eğilmiş veya)bükülmüş iş parçalarını işlemeyin. İş parçasının her zaman dayama rayına dayanabilecek düz bir kenarı olmalıdır.

Çalışma yerinin aydınlatılması (Power Light)

(Bakınız: Şekil M)

Çalıştığınız alanın yeterli ölçüde aydınlanması sağlayın.

- Bunun için aydınlatma ünitesini 24 şalterle 27 açın.

Kesme hattının işaretlenmesi

(Bakınız: Şekil N)

Lazer işını size testere biçagının kesme hattını gösterir. Bu sayede iş parçasını, pandül hareketli koruyucu kapağı açmadan kesme işlemi için hassas biçimde konumlandırabilirsiniz.

• Bunun için lazer işinını şalterle 28 açın.
• İş parçası üzerindeki işaretinizi lazer hattının sağ kenarına göre doğrultun.

Kesmeye başlamadan önce kesme hattının kusursuz biçimde gösterilip gösterilmediğini kontrol edin (Bakınız: “Lazerin hassas ayarı”, sayfa 234). Lazer ışının ayarı örneğin titreşimler nedeniyle yoğun kullanımda değişebilir.

Kullanım

(Bakınız: Şekil O)

Ellerinizi, parmaklarını ve kollarınızı dönmekte olan testere bıçağından uzak tutun.

Alet kolunun önünde kollarınızı çapraz hale getirmeyin.

Maksimum iş parçası ölçüleri

Gönye açısı		Yükseklik x Genişlik [mm]
Yatay	Dikey
90°	90°	70 x 282
45°	90°	70 x 200
90°	45°	35 x 282

232 | Türkçe

Çekme hareketi olmadan kesme (kısaltma)

(Bakınız: Şekil P)

• Çekme hareketi olmadan kesme yapmak için (küçük iş parçaları) eğer sıkılmışsa tespit vidasını 31 gevşetin. Alet kolunu sonuna kadar dayama rayı 10 yönüne itin ve tespit vidasını 31 tekrar sıkın.
  – İş parçasını ölçülerine uygun olarak sıkın.
• İstediğiniz gönye açısını ayarlayın.
  – Elektrikli el aletini çalıştırın.
• Düğmeye 4 basın ve tutamaktan 5 tutarak alet kolunu yavaşça aşağı indirin.
  – İş parçasını düzgün itme kuvveti ile kesin.
• Elektrikli el aletini kapatın ve testere bıçağı tam olarak duruncaya kadar bekleyin.
• Alet kolunu yavaşça yukarı kaldırın.

Çekme hareketiyle kesme

• Çekme donanımı 25 yardımı ile kesme işleri (geniş iş parçaları) için eğer sıkılı ise tespit vidasını 31 gevşetin.
  – İş parçasını ölçülerine uygun olarak sıkın.
• İstediğiniz gönye açısını ayarlayın.
• Alet kolunu dayama rayından 10 testere bıçağı iş parçası önüne gelecek ölçüde çekin.
  – Elektrikli el aletini çalıştırın.
• Düğmeye 4 basın ve tutamaktan 5 tutarak alet kolunu yavaşça aşağı indirin.
• Alet kolunu dayama rayı 10 yönüne bastırın ve iş parçasını düzgün bastırma kuvveti ile kesin.
• Elektrikli el aletini kapatın ve testere biçağı tam olarak duruncaya kadar bekleyin.
• Alet kolunu yavaşça yukarı kaldırın.

Aynı uzunluktaki iş parçalarının kesilmesi

(Bakınız: Şekil Q)

Aynı uzunluktaki iş parçalarını basit bir biçimde kesmek için uzunluk dayamağını 36 kullanabilirsiniz.

• Kelebek somunu 52 gevşetin ve uzunluk dayamağını testere biçağından istediğiniz mesafeye konumlandırın.

• Kelebek somunu tekrar sıkın.

• İş parçasını dayamağa yerleştirin. Bir kez daha lazerle işaretlenen kesme hattı yardımı ile uzunluk dayamağının doğru olarak yerleştirilip yerleştirilmediğini kontrol edin.

• Bu ve bundan sonraki iş parçalarını “Kesme” bölümünde belirtilen işlem aşamaları ile aynı uzunlukta kesin.

Derinlik mesnedinin ayarlanması (oluk kesme)

(Bakınız: Şekil R)

Bir oluk kesmek istiyorsanız derinlik mesnedini ayarlamalısınız.

• Her iki kontra somunu 53 piyasada bulunan bir ring veya çatal anahtarla (14 mm) gevşetin.
• Kilitleme somununu 54 gevşetin ve derinlik mesnedini 29 saat hareket yönünün tersine çevirerek en üst konuma vidalayın.
• Tutamaktan 5 tutarak alet kolunu istenen oluk derinliğine ulaşılacak ölçüde hareket ettirin.
• Derinlik mesnedini saat hareket yönünde çevirerek vida ucu gövde dayamağına 55 temas edinceye kadar vidalayın.
• Alet kolunu yavaşça aşağı indirin.
• Önce kilitleme somununu 54 sonra da kontra somunları 53 tekrar sıkın.

Özel iş parçaları

Eğimli veya yuvarlak iş parçalarını kesme için bunları kaymaya karşı özel olarak emniyete almalısınız. Kesme hattında iş parçası, dayama rayı ve kesme masası arasında hiç aralık olmamalıdır.

Eğer gerekiyorsa özel tutma araçları hazırlayın.

Türkçe | 233

Besleme levhasının değiştirilmesi

(Bakınız: Şekil S)

Kırmızı besleme levhaları 12 elektrikli el aletinin uzun süre kullanılmasından sonra aşınabilir.

Bozulan besleme levhalarını değiştirin.

– Elektrikli el aletini çalışma konumuna getirin.
- Vidalari 56 aletle birlikte teslim edilen yıldız başlı tornavida ile sökün ve eski besleme levhalarını alın.

• Yeni ve doğru besleme levhasını yerine yerleştirin.
• Besleme levhasını vidalarla 56 mümkün olduğu kadar sağa öyle vidalayın ki, testere bıçağının olası çekme hareketi sonucu besleme levhası ile teması olmasın.
• Soldaki yeni besleme levhası için aynı işlemi tekrarlayın.

Profil çitaların (zemin veya tavan çitaları) işlenmesi

Profil çitaları iki şekilde işleyebilirsiniz:

• Kesme masasında dayama rayına dayanmış olarak
• Kesme masasına yatırılmış olarak

Ayrıca profil çıtanın genişliğine bağlı olarak kesme işini çekme hareketiyle veya çekme hareketi olmadan yapabilirsiniz.

Kesme işine başlamadan önce her defasında ayarlanmış bulunan gönye açısını bir tahta parçasında deneyin.

Zemin çitaları (süpürgelikler)

Aşağıdaki tabloda zemin çitalarının işlenmesine ilişkin açıklamalar bulunmaktadır.

Ayarlar		Dayama rayına göre ayarlı		Kesme masası üzerinde
Dikey gönye açısı			0°		45°
Zemin çitası		Sol taraf	Sağ taraf	Sol taraf	Sağ taraf
İç kenar	Yatay gönye açısı	45° Sol	45° Sağ	0°	0°
	İş parçasının pozisyonlanması	Kesme masasında alt kenar	Kesme masasında alt kenar	Dayama rayında üst kenar	Dayama rayında alt kenar
	Hazır iş parçasının bulunduğu konum ...	... kesme yerinin solunda	... kesme yerinin sağında	... kesme yerinin solunda	... kesme yerinin solunda
Dış kenar	Yatay gönye açısı	45° Sağ	45° Sol	0°	0°
	İş parçasının pozisyonlanması	Kesme masasında alt kenar	Kesme masasında alt kenar	Dayama rayında alt kenar	Dayama rayında üst kenar
	Hazır iş parçasının bulunduğu konum ...	... kesme yerinin sağında	... kesme yerinin solunda	... kesme yerinin sağında	... kesme yerinin sağında

234 | Türkçe

Temel ayarların kontrolü ve yapılması

Elektrikli el aletinin kendinde bir çalışma yapmadan önce her defasında fişi prizden çekin.

Hassas kesme işleminin güvenceye alınabilmesi için yoğun kullanımdan sonra elektrikli el aletinin temel ayarlarını kontrol etmelisiniz ve gerekiyorsa ayarları yeniden yapmalısınız. Bunun için deneyime ve özel aletlere ihtiyacınız vardır.

Bosch Müşteri Servisi bu işlemi hızlı ve güvenilir biçimde yapar.

Lazerin hassas ayarı

– Elektrikli el aletini çalışma konumuna getirin.
- Kesme masasını 17 0 derecede kavrama yapıncaya kadar çevirin.
- Muhafazayı 57 alın. (Bakınız: Şekil T1)

Kontrol: (Bakınız: Şekil T2)

– İş parçası üzerinde düz bir kesme hattı çizin.
- Düğmeye 4 basın ve tutamaktan 5 tutarak alet kolunu yavaşça aşağı indirin.
- İş parçasını testere bıçağı dişleri kesme hattı ile aynı hizaya gelecek biçimde doğrultun.
- İş parçasını bu pozisyonda tutun ve alet kolunu tekrar yavaşça yukarı kaldırın.
- İş parçasını sıkın.
- Lazer işinini şalterle 28 açın.

Alet kolu aşağı indirilse de lazer işını iş parçası üzerinde bütün kesme hattı boyunca aynı hizada olmalıdır.

Ayarlama: (Bakınız: Şekil T3)

• Tırtıllı vidayı 58 gevşetin.
• Ayar vidasını 59 (yatay lazer pozisyonu) ve/veya 60 (dikey lazer pozisyonu) lazer işını iş parçası üzerindeki kesme hattı boyunca uzanacak biçimde çevirin.
• Tırtıllı vidayı tekrar sıkın.

Standart-Gönye açısının 0° (dikey) ayarlanması

• Elektrikli el aletini taşıma konumuna getirin.
• Kesme masasını 17 0 derecede kavrama yapıncaya kadar çevirin.

Kontrol: (Bakınız: Şekil U1)

- Bir açı masdarını 90 dereceye ayarlayın ve kesme masası 17 üzerine yerleştirin.

Açı masdarının kolu bütün uzunluğu boyunca kesme masası 8 ile aynı hizada olmalıdır.

Ayarlama: (Bakınız: Şekil U2)

• Germe kolunu 30 gevşetin.
• Dayama vidasının 22 kontra somununu piyasada bulunan bir ring veya çatal anahtarla (10 mm) gevşetin.
• Dayama vidasını açı masdarının kolu bütün uzunluğu boyunca testere biçağı ile aynı hizaya gelecek biçimde çevirin.
• Germe kolunu 30 tekrar sıkın.
• Daha sonra dayama vidasının 22 kontra somununu tekrar sıkın.

Eğer açı göstergesi 51 ayar işleminden sonra 0°-Marka skalası 61 ile aynı doğru üzerinde değilse, vidayı 62 piyasada bulunan bir tornavida ile gevşetin ve açı göstergesini 0°-İŞareti boyunca düzeltin.

Standart-Gönye açısının 45° (dikey) ayarlanması

– Elektrikli el aletini çalışma konumuna getirin.
- Kesme masasını 17 0 derecede kavrama yapıncaya kadar çevirin.
- Germe tutamağını 30 gevşetin ve tutamaktan 5 tutarak alet kolunu sol dayamağa kadar hareket ettirin (45°).

Kontrol: (Bakınız: Şekil V1)

- Bir açı masdarını 45 dereceye ayarlayın ve kesme masası 17 üzerine yerleştirin.

Açı masdarının kolu bütün uzunluğu boyunca kesme masası 8 ile aynı hizada olmalıdır.

Ayarlama: (Bakınız: Şekil V2)

• Dayama vidasının 21 kontra somununu piyasada bulunan bir ring veya çatal anahtarla (10 mm) gevşetin.
• Dayama vidasını açı masdarının kolu bütün uzunluğu boyunca testere biçağı ile aynı hizaya gelecek biçimde çevirin.
• Germe kolunu 30 tekrar sıkın.
• Daha sonra dayama vidasının 21 kontra somununu tekrar sıkın.

Türkçe | 235

Eğer açı göstergesi 51 ayarlama işleminden sonra skalanın 61, 45-İŞareti ile aynı doğru üzerinde değilse, önce gönye açısından ve açı göstergesinin 0-Ayarını bir kez daha kontrol edini. Daha sonra 45-Gönye açısından ayarını tekrarlayın.

Dayama rayının doğrultulması

– Elektrikli el aletini taşıma konumuna getirin.
- Kesme masasını 17 0 derecede kavrama yapıncaya kadar çevirin.

Kontrol: (Bakınız: Şekil W1)

- Bir açı masdarını 90 dereceye ayarlayın ve dayama rayı 10 ile testere biçağı 8 arasına gelecek biçimde kesme masasına 17 yerleştirin.

Açı masdarının kolu bütün uzunluğu boyunca dayama rayı ile aynı hizada olmalıdır.

Ayarlama: (Bakınız: Şekil W2)

• Bütün iç altıgen vidaları 32 aletle birlikte teslim edilen iç altıgen anahtarla gevşetin.
• Dayama rayını 10 bütün uzunluğu açı masdarı ile aynı hizaya gelecek biçimde çevirin.
• Vidalari tekrar sıkın.

Açı göstergesinin (yatay) doğrultulması

(Bakınız: Şekil X)

• Elektrikli el aletini taşıma konumuna getirin.
• Kesme masasını 17 0 derecede kavrama yapıncaya kadar çevirin.

Kontrol:

Açı göstergesinin 14 orta çizgisi 0°-Marka skalasının çizgisiyle 15 aynı doğruda olmalıdır.

Ayarlama:

- Vidayı 63 piyasada bulunan bir yıldız başlı tornavida ile gevşetin ve açı göstergesinin orta çizgisini 0°-Marka işaretine göre ayarlayın.

- Vidayı tekrar sıkın.

Nakliye

(Bakınız: Şekil Y)

– Elektrikli el aletini taşıma konumuna getirin.
- Uzatma kolunu çıkarın.
- Elektrikli el aletini taşıma tutamağından 26 tutarak taşıyın veya kesme masasının yanındaki girintilerden 64 tutun.

▶ Sırt yaralanmalarını önlemek için elektrikli el aletini daima bedeninizden uzak taşıyın.
Elektrikli el aletini naklederken daima nakliye dönanimlarını kullanın ve hiçbir zaman koruyucu donanımları kullanmayın.

Bakım ve servis

Bakım ve temizlik

Elektrikli el aletinin kendinde bir çalışma yapmadan önce her defasında fişi prizden çekin.

Dikkatli biçimde yürütülen üretim ve test yöntemlerine rağmen elektrikli el aleti arıza yapacak olursa, onarım Bosch elektrikli aletleri için yetkili bir serviste yapılmalıdır.

Bütün başvuru ve yedek parça siparişlerinizde mutlaka aletinizin tip etiketindeki 10 haneli ürün kodunu belirtiniz.

Temizlik

İyi ve güvenli çalışabilmek için elektrikli el aletini ve havalandırma aralıklarını temiz tutun.

Pandül hareketli koruyucu kapak her zaman serbest hareket edebilmeli ve kendiliğinden kapanmalıdır. Bu nedenle pandül hareketli koruyucu kapağın çevresini her zaman temiz tutun.

Her çalışmadan sonra toz ve talaşı basınçlı hava veya fırçayla temizleyin.

Kayıcı makara 9 ile aydınlatma 24 ve lazer ünitesini, 23 düzenli olarak temizleyin.

236 | Türkçe

Aksesuar

Toz torbası seti ..... 2 605 411 222

Uzatma kolu....2 607 001 978

Ahşap, levha malzeme, panel ve çıtalar için testere bıçakları

Testere biçagı 216 x 30 mm, 48 Dişler ..... 2 608 640 430

Testere bıçağı 216 x 30 mm, 24 Dişler ..... 2 608 640 429

Yedek parçalar

Hızlı germe işkencesi ..... 1 609 203 P95

Alt takım.... 1 609 203 P96

Besleme levhaları....2 607 001 966

Kömür fırça takımı ..... 1 609 203 J13

Müşteri servisi ve müterşi danışmanlığı

Müşteri servisleri ürününüzün onarım ve bakımı ile yedek parçalarına ait sorularınızı yanıtlandırır. Demonte görünüşler ve yedek parçalara ait bilgileri şu adreste de bulabilirsiniz:

www.bosch-pt.com

Bosch müşteri servisi timi satın alacağınız ürünün özellikleri, bu ürünün kullanımı ve ayar işlemleri hakkındaki sorularınız ile yedek parçalarına ait sorularınızı memnuniyetle yanıtlandırır.

Türkçe

Müşteri Danışmanı: [phone]

Müşteri Servis Hattı: [phone]

Tasfiye

Panel testere, aksesuar ve ambalaj malzemesi çevre dostu yeniden değerlendirme işlemine tabi tutulmak zorundadır.

Çevreye zarar vermemeleri için plastik parçalar işaretlenmiştir.

Sadece AB üyesi ülkeler için:

Elektrikli el aletini evsel çöplerin içine atmayın! Elektrikli el aletleri ve eski elektronik aletlere ilişkin 2002/96/AT sayılı Avrupa Birliği yönetmeliği ve bunların tek tek ülkelerin hukuklarına uyarlanması uyarınca, kullanım ömrünü tamamlamış elektrikli el aletleri ayrı ayrı toplanmak ve çevre dostu bir yöntemle tasfiye edilmek üzere yeniden kazanım merkezlerine gönderilmek zorundadır.

Değişiklik haklarımız saklıdır.
