MODE D'EMPLOI PCP675B21E BOSCH

# 1 kW'a kadar yardımcı brülör

$ 1,75 kW'a kadar orta-hızlı brülör

% 3 kW'a kadar hızlı brülör

& 4 kW'a kadar üçlü alev çıkışlı wok tipi brülör

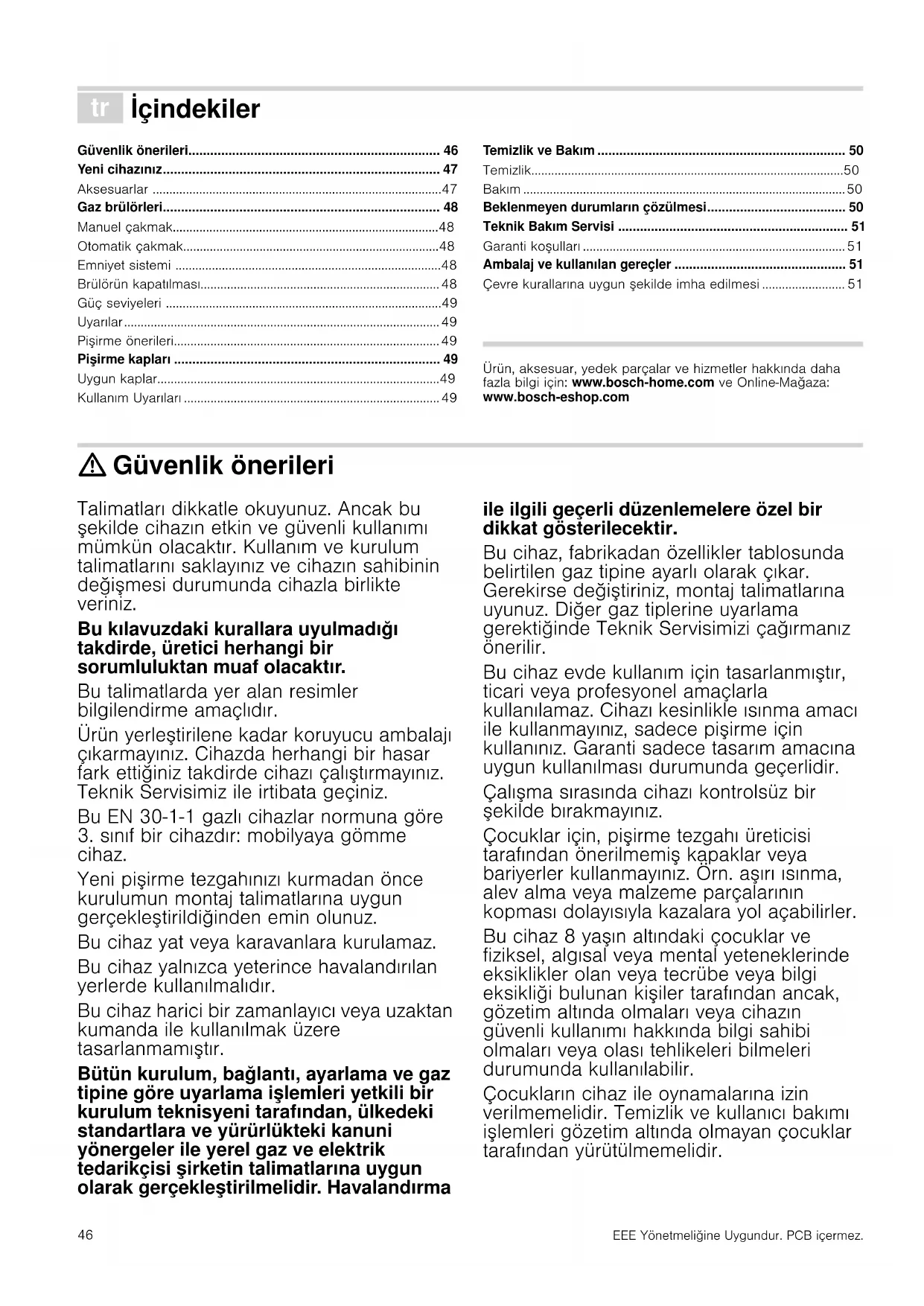

União Europeia.46 EEE Yönetmeliǧine Uygundur. PCB içermez. ô İçindekiler [tr]Kullanma kιlavuzu Güvenlik önerileri 46

Brülörün kapatılması48

Kullanım Uyarıları 49

Temizlik ve Bakım 50

Beklenmeyen durumların çözülmesi 50

Teknik Bakım Servisi 51

Garanti koşulları 51

Ambalaj ve kullanılan gereçler 51

Çevre kurallarına uygun şekilde imha edilmesi 51

Ürün, aksesuar, yedek parçalar ve hizmetler hakkında daha

fazla bilgi için: www.bosch-home.com ve Online-Mağaza:

: Güvenlik önerileri

Talimatları dikkatle okuyunuz. Ancak bu

şekilde cihazın etkin ve güvenli kullanımı

mümkün olacaktır. Kullanım ve kurulum

talimatlarını saklayınız ve cihazın sahibinin

değişmesi durumunda cihazla birlikte

Bu kılavuzdaki kurallara uyulmadığı

takdirde, üretici herhangi bir

sorumluluktan muaf olacaktır.

Bu talimatlarda yer alan resimler

bilgilendirme amaçlıdır.

Ürün yerleştirilene kadar koruyucu ambalajı

çıkarmayınız. Cihazda herhangi bir hasar

fark ettiğiniz takdirde cihazı çalıştırmayınız.

Teknik Servisimiz ile irtibata geçiniz.

Bu EN 30-1-1 gazlı cihazlar normuna göre

3. sınıf bir cihazdır: mobilyaya gömme

Yeni pişirme tezgahınızı kurmadan önce

kurulumun montaj talimatlarına uygun

tirildiğinden emin olunuz.

Bu cihaz yat veya karavanlara kurulamaz.

Bu cihaz yalnızca yeterince havalandırılan

yerlerde kullanılmalıdır.

Bu cihaz harici bir zamanlayıcı veya uzaktan

kumanda ile kullanılmak üzere

Bütün kurulum, bağlantı, ayarlama ve gaz

tipine göre uyarlama işlemleri yetkili bir

kurulum teknisyeni tarafından, ülkedeki

standartlara ve yürürlükteki kanuni

yönergeler ile yerel gaz ve elektrik

tedarikçisi şirketin talimatlarına uygun

olarak gerçekleştirilmelidir. Havalandırma

ile ilgili geçerli düzenlemelere özel bir

dikkat gösterilecektir.

Bu cihaz, fabrikadan özellikler tablosunda

belirtilen gaz tipine ayarlı olarak çıkar.

Gerekirse değiştiriniz, montaj talimatlarına

uyunuz. Diğer gaz tiplerine uyarlama

gerektiğinde Teknik Servisimizi çağırmanız

Bu cihaz evde kullanım için tasarlanmıştır,

ticari veya profesyonel amaçlarla

kullanılamaz. Cihazı kesinlikle ısınma amacı

ız, sadece pişirme için

kullanınız. Garanti sadece tasarım amacına

uygun kullanılması durumunda geçerlidir.

Çalışma sırasında cihazı kontrolsüz bir

şekilde bırakmayınız.

Çocuklar için, pişirme tezgahı üreticisi

tarafından önerilmemiş kapaklar veya

bariyerler kullanmayınız. Örn. aşırı ısınma,

alev alma veya malzeme parçalarının

kopması dolayısıyla kazalara yol açabilirler.

Bu cihaz 8 yaşın altındaki çocuklar ve

fiziksel, algısal veya mental yeteneklerinde

eksiklikler olan veya tecrübe veya bilgi

eksikliği bulunan kişiler tarafından ancak,

gözetim altında olmaları veya cihazın

güvenli kullanımı hakkı

olmaları veya olası tehlikeleri bilmeleri

durumunda kullanılabilir.

Çocukların cihaz ile oynamalarına izin

verilmemelidir. Temizlik ve kullanıcı bakımı

işlemleri gözetim altında olmayan çocuklar

tarafından yürütülmemelidir.47

Kapalı bir ortamda yanma olmaksızın gaz

birikimi yangın tehlikesine yol açar. Cihazı

hava akımına maruz bırakmayınız. Brülörler

sönebilir. Gaz brülörlerinin çalışmasıyla ilgili

talimatları ve uyarıları dikkatle okuyunuz.

Zehirlenme tehlikesi!

Gazlı bir pişirme cihazının kullanımı, kurulu

olduğu yerde ısı, nem ve yanma ürünleri

üretir. Özellikle pişirme tezgahı çalışır

durumdayken mutfağın iyi

havalandırılmasını sağlayınız: Tüm doğal

havalandırma kanallarını açık tutunuz veya

mekanik bir havalandı

fanı) cihazı kurunuz. Cihazın yoğun bir

şekilde ve uzun süre kullanımı, tamamlayıcı

veya daha etkili bir havalandırma

gerektirebilir: Bir pencere açınız veya

mekanik havalandırmanın gücünü arttırınız.

Pişirme bölümleri ve etrafındakiler çok ısınır.

Sıcak yüzeylere kesinlikle dokunmayınız. 8

yaşından küçük çocukları uzak tutunuz.

Pişirme bölümleri çok ısınır. Pişirme

tezgahının üzerine yanıcı cisimler

yerleştirmeyiniz. Pişirme tezgahı üzerinde

eşya bırakmayınız. Yangın tehlikesi! ■

Bu elektrikli ev aletinin yakınında aşındırıcı,

buharlaşıcı kimyasal ürünler, yanıcı

materyaller, besin dışında ürünler

bulundurmayınız ve kullanmayınız. Yangın tehlikesi! ■

Aşırı ısınmış katı ya da sıvı yağlar kolay

alev alır. Yağ kızdırırken ocaktan

uzaklaşmayınız. Alev alması halinde ateşi

su ile söndürmeyiniz. Ateşi söndürmek için

kabı bir kapakla kaplayınız ve pişirme

Yaralanma tehlikesi!

Hasarlı, uygun boyuta sahip olmayan,

pişirme tezgahının sınırlarını aşan veya

kötü yerleştirilmiş kaplar ciddi

yaralanmalara sebebiyet verebilir. Pişirme

kaplarıyla ilgili tavsiye ve uyarılara uyunuz. Yaralanma tehlikesi! ■

Arıza olması durumunda cihazın elektrik

ve gaz beslemesini kesiniz. Tamir için

teknik servisimizi arayınız. Yaralanma tehlikesi! ■

Cihazın iç kısmını kurcalamayınız. Gerekli

olduğu takdirde, teknik servisimizi arayınız. Yaralanma tehlikesi! ■

Kumanda düğmelerinden biri dönmeyecek

olduğunda zorlamayınız. Tamir ya da

değiştirme için derhal teknik servisi

Elektrik çarpma tehlikesi!

Cihazı temizlemek için buharlı temizleme

makinesi kullanmayınız.

Sayfa 2'de cihazınızın genel görünümünün yanı sıra brülör

gücünü bulacaksınız.

Modele göre pişirme tezgahı aşağıdaki aksesuarları içerebilir.

Bunlar aynı zamanda Teknik Servis'ten de temin edilebilir.

Yalnızca çift ve üçlü alev

çıkışlı wok tipi brülörlerde ile

içbükey tabanlı kapların kulla-

Bu kapların kullanımı yağdan-

lıkta geçici olarak deformas-

yona neden olabilir. Bu

normaldir ve cihazın çalışması

üzerinde herhangi bir etkisi

Özellikle yardımcı brülör ile

12 cm'den küçük çaplı kapla-

rın kullanımı için.48 -------- Kod

Aksesuarların kullanılmaması veya yanlış kullanılması

durumlarında üretici sorumluluk kabul etmez.

Hangi brülörün hangi kumanda düğmesi tarafından

çalıştırıldığını belirten göstergeler vardır.

Cihazın doğru çalıştırılabilmesi için ızgaraların ve tüm brülör

parçalarının doğru yerleştirildiğinden emin olunmalıdır. Brülör

kapaklarının yerini değiştirmeyiniz.

1. Seçilen brülör kumanda düğmesine basınız ve istediğiniz

pozisyona gelene kadar sola doğru çeviriniz.

2. Dilediğiniz kibrit veya çakmağı (kibrit, çakmak, vs.) brülöre

Pişirme tezgahınız otomatik çakmağa (buji) sahipse:

1. Seçilen brülör kumanda düğmesine basınız ve maksimum

güç pozisyonuna gelene kadar sola doğru çeviriniz.

Kumanda düğmesi basılıyken tüm brülörlerde kıvılcım oluşur.

2. Kumanda düğmesine basmayı bırakınız.

3. Kumanda düğmesini istediğiniz pozisyona getiriniz.

Ateş yanmazsa kumanda düğmesini kapalı konuma getirip

adımları tekrar ediniz. Bu kez kumanda düğmesini (10 saniye

kadar) basılı tutunuz.

15 saniye geçmesine rağmen ateş hala yanmadıysa brülörü

kapatınız ve kapıyı ya da pencereyi açınız. Brülörü yakmadan

önce en az 1 dakika bekleyiniz.

Modele göre, pişirme tezgahınızda brülörlerin yanlışlıkla

sönmesi durumunda gaz geçişini engelleyen bir emniyet

sistemi (termo kupl) mevcuttur.

Bu sistemin etkin olduğundan emin olmak için: 1. Brülörü normal olarak açınız 2. Kumanda düğmesini bırakmadan ateş yandıktan sonra

kumandayı 4 saniye daha hafifçe basılı tutunuz.

Brülörün kapatılması

Kapatmak için kumanda düğmesini sağa çevirerek 0

pozisyonuna getiriniz.

Bu aksesuar en düşük güçle

sıcaklık seviyesini azaltmak

amacıyla tasarlandı.

Aksesuarı doğrudan tepelik

kısımları yukarı bakacak

şekilde ızgaranın üzerine yer-

leştiriniz, asla doğrudan brülör

üzerine yerleştirmeyiniz. Kabı

aksesuarı ortalayacak şekilde

Sadece minimum güçte

pişirme işlemi yapılması gere-

ken kapak. Kullanırken, Sim-

mer Cap kapağını yardımcı

brülörün kapağı üzerine yer-

leştirmek gerekmektedir.

HEZ298127 Wok ızgara eki: Demir döküm ızgara

HEZ298110 Wok ızgara eki: Emaye çelik ızgara

HEZ298114 Kahve cezvesi eki

İlerleyen kumanda düğmeleri ihtiyaç duyulan gücün maksimum

ve minimum seviyeler arasında ayarlanmasını sağlar.

Brülörün çalışması sırasında hafif bir ıslık sesi duyulması

İlk kullanımlarda koku gelmesi normaldir. Bu, herhangi bir risk

ya da hatalı çalışma anlamına gelmez. Zamanla geçecektir.

Turuncu renkli alev normaldir. Havadaki tozdan, taşan sıvılardan

Brülör alevlerinin yanlışlıkla sönmesi durumunda brülörün

kumanda düğmesini kapatınız ve en az 1 dakikadan önce

yeniden yakmaya çalışmayınız.

Kapatıldıktan birkaç saniye sonra brülörden ses gelecektir (hafif

tıkırtı). Bu herhangi bir anormallik değildir, emniyetin devre dışı

olduğu anlamına gelir.

Mümkün olduğunca temiz tutunuz. Bujiler kirli ise çakmak zarar

görür. Düzenli olarak metal içermeyen küçük bir fırça ile

temizleyiniz. Bujilerin şiddetli darbelere maruz kalmamasına

Aşağıdaki öneriler enerji tasarrufuna ve kapların zarar

görmesini önlemeye yardımcı olur:

Kapalı kumanda düğmesi

Maksimum açılma veya kapasite ve

Minimum açılma ve kapasite

Yeniden ısıtma ve yemekleri

sıcak tutma: hazır yemekler,

önceden pişirilmiş yemekler

Hızlı brülör Midye, et, omlet,

Yeniden ısıtma, pişmiş yemek-

leri sıcak tutma ve lezzetli

Brülör Kabın minimum çapı Kabın maksimum çapı

Wok tipi brülör 22 cm

Hızlı brülör 22 cm 26 cm

Orta-hızlı brülör 14 cm 20 cm

Yardımcı brülör 12 cm 16 cm

Her brülör için uygun ebatta

Büyük brülörde küçük kaplar

kullanmayınız. Alev, kapların

yan taraflarına ulaşmamalıdır.

Pişirme tezgahı üzerine

dengesizlik oluşturacak biçimi

bozulmuş kaplar koymayınız.

Kaplar devrilebilir.

Yalnızca tabanı düz ve kalın

olan kapları kullanınız.

Kapaksız veya kapak yarı

aralık olarak pişirmeyiniz.

Enerjiyi boşa harcarsınız.

Kabı tam olarak brülör

üzerinde ortalayınız, bir tarafına

ağırlık vermeyiniz. Aksi

durumda devrilebilir.

Büyük kapları kumanda

düğmelerinin yakınındaki

brülörlere koymayınız. Aşırı

sıcaktan dolayı hasara neden

Kapları asla doğrudan brülörün

üzerine değil, mutlaka ızgara

üzerine yerleştiriniz.

Cihazı çalıştırmadan önce,

ızgaraların ve brülör

kapaklarının doğru yerde

olduğundan emin olunuz.

Pişirme tezgahındayken kapları

dikkatli bir şekilde tutunuz.

Pişirme tezgahına darbe

gelmesine engel olunuz ve

üzerine ağırlık yerleştirmeyiniz.50

Cihaz soğuduktan sonra sünger, sabun ve su ile temizleyiniz.

Her kullanımdan sonra, soğumalarının ardından ilgili brülör

elemanlarının yüzeyini temizleyiniz. Ne kadar az da olsa yüzey

üzerinde artık (taşmış yemek, yağ damlaları vb.) bırakılması

halinde, yüzeyin üzeri kaplanacak ve sonrasında bu katmanın

temizlenmesi daha zor olacaktır. Ateşin doğru yanabilmesi için

delik ve olukların temiz olması gerekir.

Bazı kapların hareketi ızgaralar üzerinde metal izleri bırakabilir.

Brülörleri ve ızgaraları sabunlu su ile temizleyiniz ve metal

olmayan bir fırça ile fırçalayınız.

Izgaralar lastik tıpalarla yerleştirilmiş ise temizlerken dikkatli

olunuz. Tıpalar sökülebilir ve ızgara pişirme tezgahını çizebilir.

Her zaman brülörleri ve ızgaraları tamamen kurutunuz. Piş

işleminin başında su damlaları veya nemli bölgeler emayenin

bozulmasına yol açabilir.

Brülörleri temizledikten ve kuruladıktan sonra, brülör

kapaklarının alev dağıtıcılarının üzerine doğru bir şekilde

yerleştirildiğinden emin olunuz.

■ Buharlı temizleme makinelerini kullanmayınız. Pişirme tezgahı

■ Eğer pişirme tezgahınızda cam ya da alüminyum bir panel

varsa metal ile birleştiği yeri temizlemek için bıçak veya

benzeri şeyler kullanmayınız.

Taşan sıvıları anında temizleyiniz. Böylece yemek artıklarının

yapışmasını önleyebilirsiniz ve gereksiz yere güç sarf

Yüksek sıcaklıkları destekledikleri için bu yüksek sıcaklıklarda

wok tipi brülör ve paslanmaz çelik bölgeler (yağdanlık, brülör

kenarları, vs.) renk değiştirebilir. Bu normaldir. Her kullanımdan

sonra bu kısımları paslanmaz çelik için uygun olan bir ürün ile

Teknik Servisimizde 464524 kodu ile mevcut bulunan temizlik

ürününün düzenli olarak kullanılması tavsiye edilir.

Paslanmaz çelik temizleyicisi kontrol düğmelerinin etrafında

kullanılmamalıdır. Semboller (serigrafi) silinebilir.

Pişirme tezgahının üzerinde asitli sıvılar (limon suyu, sirke, vb.)

Beklenmeyen durumların çözülmesi

Beklenmeyen durumlar bazen kolaylıkla çözülebilir. Teknik

Servisi aramadan önce aşağıdaki önerileri dikkate alınız:

Arıza Olası neden Çözüm

Genel elektrik sistemi çalış-

Arızalı sigorta. Ana sigorta kutusunu kontrol ediniz ve sigorta arı-

zalıysa değiştiriniz.

Otomatik sigorta attı veya şalter indi. Genel kumanda panosunda ana sigortanın veya

şalterin atıp atmadığını kontrol ediniz.

Otomatik çakmak çalışmı-

Bujiler ile brülörler arasında yemek veya temizle-

yici artığı kalmış olabilir.

Buji ve brülör arasındaki boşluk temiz olmalıdır.

Brülörler ıslak olabilir. Brülör kapaklarını dikkatlice kurulayınız.

Brülör kapakları düzgün yerleştirilmemiş olabilir. Kapaklar

ın düzgün yerleştirildiğinden emin olunuz.

Cihaz topraklanmamış, kötü bir bağlantı yapılmış

veya topraklaması hatalı.

Bir elektrik teknisyeniyle temasa geçiniz.

Brülör alevi eşit değil. Brülör parçaları düzgün yerleştirilmemiş olabilir. Parçaları ilgili brülörlere doğru şekilde yerleştiriniz.

Brülör boşlukları kirli. Brülör boşluklarını temizleyiniz.

Gaz akışı normal gözükmü-

yor veya gaz çıkmıyor.

Gaz geçişi gaz valfleri tarafından engellenmiş. Tüm gaz valflerini açınız.

Gaz, gaz tüpünden geliyorsa tüpün boş olmadığın-

Gaz tüpünü değiştiriniz.

Mutfakta gaz kokusu var. Bir vana açık kalmış olabilir. Vanaları kapatınız.

Gaz tüpünün kötü bağlanması.Bağlantının doğru olduğundan emin olunuz.

Olası gaz kaçağı. Genel gaz anahtarını kapatın, ortamı havalandırın

ve kurulumu gözden geçirmesi ve onaylaması için

derhal bir yetkili kurulum teknisyenine haber veri-

niz. Kurulumda veya cihazda hiç gaz kaçağı olma-

dığından emin olana kadar cihazı kullanmayınız.

Düğme bırakıldıktan sonra

brülör hemen kapanıyor.

Kumanda düğmesine yeterince uzun süre basıl-

Brülörü yakınız ve kumanda düğmesini birkaç

saniye daha basılı tutunuz.

Brülör boşlukları kirli. Brülör boşluklarını temizleyiniz.51

Teknik Bakım Servisi

Teknik Servisimize ihtiyacınız varsa cihazın ürün numarasını (E-

Nr.) ve üretim numarasını (FD) vermeniz gerekecektir. Bu bilgiyi

pişirme tezgahının iç kısmında yer alan özellikler tablosunun

üzerinde ve kullanım kılavuzunun etiketinde bulabilirsiniz.

Kullanım ömrü :10 yıldır (Ürünün fonksiyonunu yerine

getirebilmesi için gerekli yedek parça bulundurma süresi)

Arızalarda onarım siparişi ve danışma

Üreticinin yetkisine güveniniz. Böylelikle gerekli onarım

çalışmalarının, cihazınızın orijinal yedek parçalarına sahip,

eğitilmiş servis teknisyenleri tarafından yapıldığından emin

Beklentilerimizin aksine, cihazda herhangi bir arıza meydana

gelirse veya ihtiyaçları öngörülen kalitede karşılayamazsa lütfen

bunu en kısa sürede bize bildiriniz. Garantinin geçerli olması

için cihaza müdahale edilmemiş ve yanlış kullanılmamış olması

Bu cihaz için uygulanan garanti koşulları, şirketimizin, cihazın

satın alındığı ülkedeki temsilciliği tarafından belirlenir. Satış

noktalarından ayrıntılı bilgi edinebilirsiniz. Garantinin geçerli

olması için satış belgesinin bulundurulması gerekir.

Her türlü değişiklik hakkı saklıdır.

Ambalaj ve kullanılan gereçler

Özellikler tablosunda ) sembolü görülüyorsa aşağıdaki

göstergelere dikkat ediniz.

Çevre kurallarına uygun şekilde imha

Ambalaj malzemesini çevre kurallarına uygun şekilde imha

Cihazınızın ambalajı, nakliye sırasında etkin korumayı garanti

etmek açısından çok gerekli olan malzemelerden üretilmiştir.

Bu malzemeler tamamen geri dönüşebilir ve böylece çevreye

verilen zarar azaltılmaktadır. Sizleri de aşağıdaki tavsiyelere

uyarak çevrenin korunmasına katkıda bulunmaya davet

■ ambalajı uygun geri dönüşüm kutusuna atınız,

■ cihazı hurdaya çıkarmadan önce kullanılmaz hale getiriniz.

Bulunduğunuz yerin yerel yönetimine, geri dönüşebilen

malzemelerin toplandığı en yakın merkeze danışınız ve

cihazınızı oraya ulaştırınız,

■ kullanılmış yağı lavaboya dökmeyiniz. Yağı kapalı bir kaba

koyarak çöp toplama noktasına veya bir çöp konteynerine

bırakınız (kontrollü bir çöplüğe ulaşacaktır; bu en iyi çözüm

olmasa da bu sayede suyun kirlenmesini engelleriz).

Çağrı merkezini sabit hatlardan aramanın bedeli şehir içi

ücretlendirme, Cep telefonlarından ise kullanılan tarifeye

gore değişkenlik göstermektedir.

Bu cihaz, ömrünü doldurmuş elektrikli ve elektronik

cihazlar ile ilgili Avrupa yönetmeliği 2012/19/EG’ye

(waste electrical and electronic equipment – WEEE)

uygun şekilde işaretlenmiştir.

Bu yönetmelik, eski cihazların geri alımı ve

değerlendirilmesi ile ilgili AB-çapındaki uygulamaların

çerçevesini belirtmektedir.C
