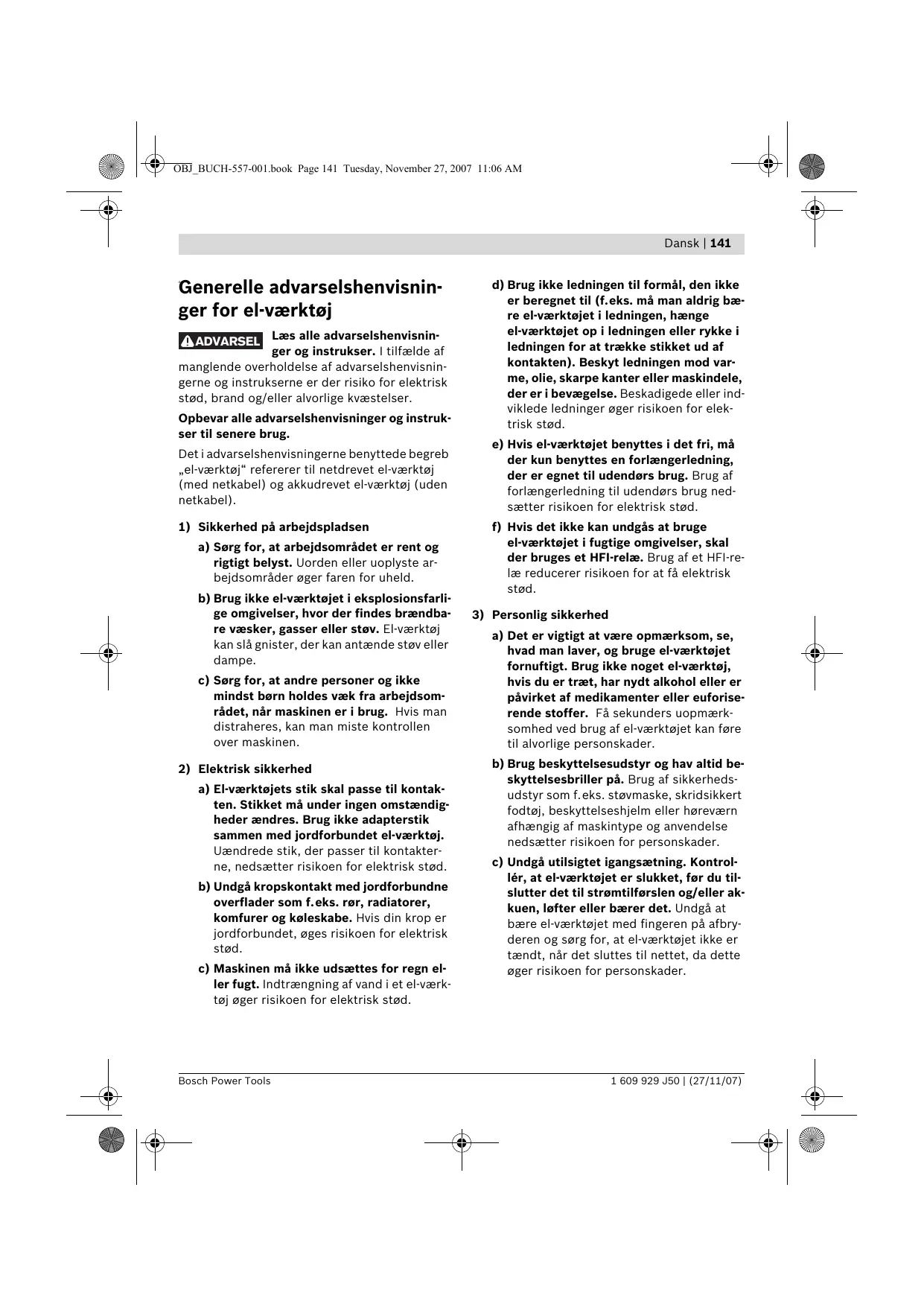

Notice BOSCH PCM 8 S  - REV 11-2007 - page 141
Pick your language and provide your email: we'll send you a specifically translated version.

Brugerspørgsmål om PCM 8 S - REV 11-2007 BOSCH

0 spørgsmål om dette apparat. Besvar dem du kender, eller stil dit eget.

Stil et nyt spørgsmål om dette apparat

E-mailen forbliver privat: den bruges kun til at underrette dig, hvis nogen svarer på dit spørgsmål.

Ingen spørgsmål endnu. Vær den første til at stille et.

Download vejledningen til din Geringssav i PDF-format gratis! Find din vejledning PCM 8 S - REV 11-2007 - BOSCH og tag din elektroniske enhed tilbage i hånden. På denne side er alle dokumenter nødvendige for brugen af din enhed offentliggjort. PCM 8 S - REV 11-2007 af mærket BOSCH.

BRUGSANVISNING PCM 8 S - REV 11-2007 BOSCH

* Ikke på alle modeller

* Finnes ikke på alle modeller

Generelle advarselshenvisninger for el-værktøj

ADVARSEL

Læs alle advarselshenvisninger og instrukser. I tilfælde af manglende overholdelse af advarselshenvisningerne og instrukserne er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.

Opbevar alle advarselshenvisninger og instrukser til senere brug.

Det i advarselshenvisningerne benyttede begreb „el-værktøj“ refererer til netdrevet el-værktøj (med netkabel) og akkudrevet el-værktøj (uden netkabel).

1) Sikkerhed på arbejdspladsen

a) Sørg for, at arbejdsområdet er rent og rigtigt belyst. Uorden eller uoplyste arbejdsområder øger faren for uheld.
b) Brug ikke el-værktøjet i eksplosionsfarlige omgivelser, hvor der findes brændbare væsker, gasser eller støv. El-værktøj kan slå gnister, der kan antænde støv eller dampe.
c) Sørg for, at andre personer og ikke mindst børn holdes væk fra arbejdsområdet, når maskinen er i brug. Hvis man distraheres, kan man miste kontrollen over maskinen.

2) Elektrisk sikkerhed

a) El-værktøjets stik skal passe til kontakten. Stikket må under ingen omstændigheder ændres. Brug ikke adapterstik sammen med jordforbundet el-værktøj. Uændrede stik, der passer til kontakterne, nedsætter risikoen for elektrisk stød.
b) Undgå kropskontakt med jordforbundne overflader som f.eks. rør, radiatorer, komfurer og køleskabe. Hvis din krop er jordforbundet, øges risikoen for elektrisk stød.
c) Maskinen må ikke udsættes for regn eller fugt. Indtrængning af vand i et el-værktøj øger risikoen for elektrisk stød.

d) Brug ikke ledningen til formål, den ikke er beregnet til (f.eks. må man aldrig bære el-værktøjet i ledningen, hænge el-værktøjet op i ledningen eller rykke i ledningen for at trække stikket ud af kontakten). Beskyt ledningen mod varme, olie, skarpe kanter eller maskindele, der er i bevægelse. Beskadigede eller indviklede ledninger øger risikoen for elektrisk stød.
e) Hvis el-værktøjet benyttes i det fri, må der kun benyttes en forlængerledning, der er egnet til udendørs brug. Brug af forlængerledning til udendørs brug ned-sætter risikoen for elektrisk stød.
f) Hvis det ikke kan undgås at bruge el-værktøjet i fugtige omgivelser, skal der bruges et HFI-relæ. Brug af et HFI-relæ reducerer risikoen for at få elektrisk stød.

3) Personlig sikkerhed

a) Det er vigtigt at være opmærksom, se, hvad man laver, og bruge el-værktøjet fornuftigt. Brug ikke noget el-værktøj, hvis du er træt, har nydt alkohol eller er påvirket af medikamenter eller euforiserende stoffer. Få sekunders uopmærksomhed ved brug af el-værktøjet kan føre til alvorlige personskader.
b) Brug beskyttelsesudstyr og hav altid beskyttelsesbriller på. Brug af sikkerhedsudstyr som f.eks. støvmaske, skridsikkert fodtøj, beskyttelseshjelm eller høreværn afhængig af maskintype og anvendelse nedsætter risikoen for personskader.
c) Undgå utilsigtet igangsætning. Kontrollér, at el-værktøjet er slukket, før du til-slutter det til strømtilførslen og/eller akkuen, løfter eller bærer det. Undgå at bære el-værktøjet med fingeren på afbryderen og sørg for, at el-værktøjet ikke er tændt, når det sluttes til nettet, da dette øger risikoen for personskader.

142 | Dansk

d) Gør det til en vane altid at fjerne indstillingsværktøj eller skruenøgle, før el-værktøjet tændes. Hvis et stykke værktøj eller en nøgle sidder i en roterende maskindel, er der risiko for personskader.
e) Undgå en anormal legemsposition. Sørg for at stå sikkert, mens der arbejdes, og kom ikke ud af balance. Dermed har du bedre muligheder for at kontrollere el-værktøjet, hvis der skulle opstå uventede situationer.
f) Brug egnet arbejdstøj. Undgå løse beklædningsgenstande eller smykker. Hold hår, tøj og handsker væk fra dele, der bevæger sig. Dele, der er i bevægelse, kan gribe fat i løstsiddende tøj, smykker eller langt hår.
g) Hvis støvudsugnings- og opsamlingsudstyr kan monteres, er det vigtigt, at dette tilsluttes og benyttes korrekt. Brug af en støvopsugning kan reducere støvmængden og dermed den fare, der er forbundet støv.

4) Omhyggelig omgang med og brug af el-værktøj

a) Undgå overbelastning af maskinen. Brug altid et el-værktøj, der er beregnet til det stykke arbejde, der skal udføres. Med det passende el-værktøj arbejder man bedst og mest sikkert inden for det angivne effektområde.
b) Brug ikke et el-værktøj, hvis afbryder er defekt. Et el-værktøj, der ikke kan startes og stoppes, er farlig og skal repareres.
c) Træk stikket ud af stikkontakten og/eller fjern akkuen, inden maskinen indstilles, der skiftes tilbehørsdele, eller maskinen lægges fra. Disse sikkerhedsforanstaltninger forhindrer utilsigtet start af el-værktøjet.
d) Opbevar ubenyttet el-værktøj uden for børns rækkevidde. Lad aldrig personer, der ikke er fortrolige med maskinen eller ikke har gennemlæst disse instrukser, benytte maskinen. El-værktøj er farligt, hvis det benyttes af ukyndige personer.

e) El-værktøjet bør vedligeholdes omhyggeligt. Kontroller, om bevægelige maskindele fungerer korrekt og ikke sidder fast, og om delene er brækket eller beskadiget, således at el-værktøjets funktion påvirkes. Få beskadigede dele repareret, inden maskinen tages i brug. Mange uheld skyldes dårligt vedligeholdte el-værktøjer.
f) Sørg for, at skæreværktøjer er skarpe og rene. Omhyggeligt vedligeholdte skæreværktøjer med skarpe skærekanter sætter sig ikke så hurtigt fast og er nemmere at føre.
g) Brug el-værktøj, tilbehør, indsatsværktøj osv. iht. disse instrukser. Tag hensyn til arbejdsforholdene og det arbejde, der skal udføres. Anvendelse af el-værktøjet til formål, som ligger uden for det fastsatte anvendelsesområde, kan føre til farlige situationer.

5) Service

a) Sørg for, at el-værktøj kun repareres af kvalificerede fagfolk og at der kun benyttes originale reservedele. Dermed sikres størst mulig maskinsikkerhed.

Værktøjsspecifikke sikkerhedsinstrukser

Sikr emnet. Et emne holdes bedre fast med spændeanordninger eller skruestik end med hånden.
▶ Renhold arbejdspladsen. Blandede materialer er særlig farlige. Letmetalstøv kan brænde eller eksplodere.
Forlad aldrig værktøjet, før det står helt stille. Efterløbende indsatsværktøj kan føre til kvæstelser.
▶ El-værktøjet må ikke benyttes, hvis ledningen er beskadiget. Berør ikke den beskadigede ledning og træk netstikket ud, hvis ledningen beskadiges under arbejdet. Beskadigede ledninger øger risikoen for elektrisk stød.

Dansk | 143

▶ Sørg for, at advarselsskilte aldrig gøres ukendelige på el-værktøjet.
Stil dig aldrig oven på el-værktøjet. Der kan opstå alvorlige kvæstelser, hvis el-værktøjet vælter eller hvis du kommer i kontakt med savklingen ved et tilfælde.
Sørg for, at beskyttelsesskærmen fungerer, som den skal, og at den kan bevæges frit. Klem aldrig beskyttelsesskærmen fast, när den er åben.
- Hold fingrene væk fra saveområdet, når elværktøjet kører. Kontakt med savklingen er forbundet med kvæstelsesfare.
Fjern aldrig snitrester, træspåner osv. fra snitområdet, mens el-værktøjet kører. Stil altid først værktøjsarmen i hvileposition, før el-værktøjet slukkes.
Savklingen skal altid være tændt, når den føres hen til emnet. Ellers er der fare for tilbageslag, hvis savklingen sætter sig fast i emnet.
Anvend kun el-værktøjet, hvis arbejdsfladen – bortset fra det emne, der skal bearbejdes – er fri for alle indstillingsværktøjer, træspåner osv. Små træstykker eller andre genstande, der kommer i kontakt med den roterende savklinge, kan ramme brugeren med stor hastighed.
▶ Fastspænd altid det emne, der skal bearbejdes. Bearbejd ikke emner, der er så små, at de ikke kan spændes fast. Afstanden mellem din hånd og den roterende savklinge er ellers alt for lille.
Brug kun saven til de materialer, der er angivet under Beregnet anvendelsesområde. Ellers kan saven overbelastes.

Anvend ikke uskarpe, revnede, bøjede eller beskadigede savklinger. Savklinger med uskarpe eller forkert indstillede tænder fører til øget friktion, fastklemning af savklingen og tilbageslag, fordi savspalten er for smal.
Anvend altid savklinger i den rigtige størrelse og med passende boring (f.eks. stjerneformet eller rund). Savklinger, der ikke passer til savens monteringsdele, løber ikke rundt, hvorved du taber kontrollen.
Brug ikke savklinger af højlegeret hurtigstål (HSS-stål). Sådanne savklinger kan let brække.
▶ Berør først savklingen efter arbejdet, när den er kølet helt af. Savklingen bliver meget varm under arbejdet.
Anvend aldrig værktøjet uden ilægningsplade. Udskift en defekt ilægningsplade. Du kan blive kvæstet af savklingen, hvis der ikke bruges nogen fejlfri ilægningsplade.
▶ Ret ikke laserstrålen mod personer eller dyr og ret ikke blikket ind i laserstrålen, heller ikke fra stor afstand. Dette el-værktøj udsender laserstråler fra laserklasse 2 iht. EN 60825-1. Derved kan du komme til at blænde andre personer ved en fejltagelse.
Børn må ikke lege med el-værktøjet med laser. De kan komme til at blænde andre personer.
Erstat ikke den indbyggede laser med en laser af en anden type. Fra en laser, der ikke passer til dette el-værktøj, kan personer udsættes for fare.

144 | Dansk

Symboler

De efterfølgende symboler kan være af betydning for dit el-værktøj. Læg mærke til symbolerne og overhold deres betydning. En rigtig forståelse af symbolerne er med til at sikre en god og sikker brug af el-værktøjet.

Symbol
BOSCH PCM 8 S  - REV 11-2007 - Symboler - 1

▶ Ret ikke laserstrålen mod personer eller dyr og ret ikke blikket ind i laserstrålen, heller ikke fra stor afstand. Dette el-værktøj udsender laserstråler fra laserklasse 2 iht. EN 60825-1. Derved kan du komme til at blænde andre personer ved en fejltagelse.

BOSCH PCM 8 S  - REV 11-2007 - Symboler - 2

Gælder kun i EU-lande:

Smid ikke el-værktøj ud sammen med det almindelige husholdningsaffald! Iht. det europæiske direktiv 2002/96/EF om affald af elektrisk og elektronisk udstyr skal kasseret elektrisk udstyr indsamles separat og genbruges iht. gældende miljøforskrifter.

BOSCH PCM 8 S  - REV 11-2007 - Gælder kun i EU-lande: - 1

▶ Brug sikkerhedsbriller.

BOSCH PCM 8 S  - REV 11-2007 - Gælder kun i EU-lande: - 2

▶ Brug høreværn. Støjpåvirkning kan føre til tab af hørelse.

BOSCH PCM 8 S  - REV 11-2007 - Gælder kun i EU-lande: - 3

▶ Farligt område! Hold helst hænder, fingre eller arme væk fra dette område.

BOSCH PCM 8 S  - REV 11-2007 - Gælder kun i EU-lande: - 4

Overhold målene på savklingen. Huldiameteren skal passe til værktøjsspindlen uden slør. Brug hverken reduktionsstykker eller adaptere.

BOSCH PCM 8 S  - REV 11-2007 - Gælder kun i EU-lande: - 5

Leveringsomfang

Dansk | 145

Funktionsbeskrivelse

BOSCH PCM 8 S  - REV 11-2007 - Funktionsbeskrivelse - 1

Læs alle advarselshenvisninger og instrukser. I tilfælde af manglende overholdelse af advarselshenvisningerne og instrukserne er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.

Beregnet anvendelse

El-værktøjet er beregnet til som standmodel at udføre længde- og tværsnit med lige snitforløb i træ. Vandrette geringsvinkler fra -50^ til +58^ samt lodrette geringsvinkler fra 0^ til 45^ er mulige.

El-værktøjets ydelse er konstrueret til at save i hårdt og blødt træ samt spåne- og fiberplader.

Illustrerede komponenter

Nummereringen af de illustrerede komponenter refererer til illustrationen af el-værktøjet på illustrationssiderne.

1 Støvpose
2 Spånudkast
3 Kabelholder
4 Knap til løsning af værktøjsarm
5 Håndgreb
6 Beskyttelsesskærm
7 Pendulbeskyttelsesskærm
8 Savklinge
9 Gliderulle
10 Anslagsskinne
11 Boringer til hurtigspændetvinge
12 Ilægningsplade
14 Vinkelviser (vandret)
15 Skala til geringsvinkel (vandret)
16 Boringer til montering
17 Savbord
18 Boringer til forlængerbøjle
19 Forlængerbøjle

13 Knop til indstilling af geringsvinkler (vandret)

20 Unbraconøgle (6 mm)/krydsskruetrækker

21 Anslagsskrue til 45°-geringsvinkel (vertikal)
22 Anslagsskrue til 0°-geringsvinkel (vertikal)
23 Laserenhed
24 Belysningsenhed (Power Light)
25 Trækanordning
26 Transportgreb
27 Kontakt til belysning („LED“)
28 Kontakt til snitlinjemarkering („Laser“)
29 Dybdeanslag
30 Spændegreb til vilkårlig geringsvinkel (lodret)
31 Stilleskrue til trækanordning
32 Unbracoskruer (6 mm) til anslagsskinne
33 Transportsikring
34 Batterirum
35 Start-stop-kontakt
36 Længdeanslag
37 Forlængelse af savbord
38 Fastgørelsessæt „Forlængerbøjle“
39 Holdestykke
40 Understativ*
41 Fastgørelsessæt „Understativ“*
42 Spindellås
43 Unbracoskrue (6 mm) til savklingefastgørelse
44 Spændeflange
45 Indvendig spændeflange
46 Vingemøtrik til fastgørelse af savbordets forlængerstykke
47 Hurtigspændetvinge
48 Hurtig åbning
49 Knop til indstilling af hurtigspændetvinge
50 Vingemøtrik til hurtigspændetvinge
51 Vinkelviser (lodret)
52 Vingemøtrik til fastgørelse af længdeanslag
53 Kontramøtrikker til dybdeanslag
54 Låsemøtrik til dybdeanslag
55 Husanslag til dybdeanslag
56 Skruer til ilægningsplade
57 Afdækning
58 Fingerskrue

BOSCH PCM 8 S  - REV 11-2007 - Illustrerede komponenter - 1

BOSCH PCM 8 S  - REV 11-2007 - Illustrerede komponenter - 2

BOSCH PCM 8 S  - REV 11-2007 - Illustrerede komponenter - 3

146 | Dansk

59 Stilleskrue til vandret laserpositionering
60 Stilleskrue til lodret laserpositionering
61 Skala til geringsvinkel (lodret)
62 Skrue til vinkelviser (lodret)
63 Skrue til vinkelviser (vandret)
64 Grebfordybning

* Tilbehør, som er illustreret eller beskrevet i betjeningsvejledningen, hører ikke til standard-leveringen.

Tekniske data

Kap- og geringssavPCM 8 S
Typenummer3 603 L02 0..
Nominel optagen effektW1200
Nominel spændingV230
FrekvensHz50
Omdrejningstal, ubelastet min^-1 5200
Lasertype650 nm, < 1mW
Laserklasse2
Vægt svarer til EPTA-Procedure 01/2003kg18,7
Beskyttelsesklasse /II

Max. emnemål se side 151.

Indkoblingsstrømstødet kan forårsage kortfristede spændingsfald. Under ugunstige netbetingelser i tyndtbefolket område kan andre apparater blive påvirket heraf. Hvis strømtilførslens systemimpedans er mindre end 0,24 Ohm, er det usandsynligt, at der opstår ulemper.

Angivelserne gælder for nominelle spændinger [U] 230/240 V. Disse angivelser kan variere ved lavere spændinger og i landespecifikke udførelser.

Se typenummer på el-værktøjets typeskilt. Handelsbetegnelserne for de enkelte el-værktøjer kan variere.

Måleværdier er beregnet iht. EN 61029.

Værktøjets A-vægtede støjniveau er typisk: Lydtryksniveau 98 dB(A); lydeffektniveau 111 dB(A). Usikkerhed K=3 dB.

Brug høreværn!

Vi erklærer under almindeligt ansvar, at det produkt, der er beskrevet under „Tekniske data“, er i overensstemmelse med følgende standarder eller normative dokumenter: EN 61029, EN 60825-1 iht. bestemmelserne i direktiverne 2004/108/EF, 98/37/EF (indtil 28.12.2009), 2006/42/EF (fra 29.12.2009).

Teknisk dossier hos:

▶ Undgå utilsigtet igangsætning af maskinen. Netstikket skal altid være trukket ud, når maskinen monteres og når der arbejdes på el-værktøjet.

Leveringsomfang

BOSCH PCM 8 S  - REV 11-2007 - Leveringsomfang - 1

Læs afsnittet Leveringsomfang i starten af betjeningsvejledningen.

Dansk | 147

Kontrollér at alle dele, der nævnes i det følgen-de, er blevet leveret sammen med maskinen, før den tages i brug første gang:

  • Kap- og geringssav med formonteret savklinge
  • Støvpose 1
  • Knop 13
  • Forlængerbøjle 19 (2x)
  • Fastgørelsessæt „Forlængerbøjle“ 38 (2 U-profiler med skruer)
  • Forlængelse af savbord 37
  • Længdeanslag 36
  • Hurtigspændetvinge 47
  • Unbraconøgle/krydsskruetrækker 20
  • Batterier (3x, størrelse AAA, 1,5 V)

Modeller med understativ:

  • Understativ 40
    (16 profiler, 4 kapper)
  • Fastgørelsessæt „Understativ“ 41 (24 skruer med møtrikker til samling, 4 skruer med møtrikker til fastgørelse af el-værktøj, 4 spændeskiver)

Bemærk: Kontrollér el-værktøjet for eventuelle beskadigelser.

Inden fortsat brug af el-værktøjet skal sikkerhedsanordninger eller andre beskadigede dele kontrolleres omhyggeligt for at konstatere, om værktøjet kan fungere rigtigt til de formål, det er beregnet til. Kontrollér, at de bevægelige dele fungerer korrekt og ikke sidder fast, eller om delene er beskadiget. Alle dele skal være monteret rigtigt og alle betingelser opfyldt for at sikre en fejlfri drift.

Beskadigede beskyttelsesanordninger og dele skal repareres eller udskiftes korrekt på et anerkendt værksted.

Montering af enkelte dele

  • Tag alle medleverede dele forsigtigt ud af emballagen.
  • Fjern al emballagen fra el-værktøjet og det medleverede tilbehør.
  • For at lette arbejdet når maskinens medleverede dele monteres skal man sørge for, at elværktøjet er i transportstilling.

Ekstra værktøj, der er brug for:

  • Krydsskruetrækker
  • Vinkellære
  • Ring- eller gaffelnøgle (12 mm) til samling af understativet
  • Ring- eller gaffelnøgle (14 mm) til dybdeanslagets kontramøtrikker
  • Ring- eller gaffelnøgle (10 mm) til grundindstilling af geringsvinklerne (lodret)

Montering af savbordets forlængerstykke og længdeanslag

(se billede A)

Savbordets forlængerstykke 37 og længdeanslaget 36 kan positioneres på den højre eller venstre side af el-værktøjet.

- Anbring savbordets forlængerstykke og længdeanslaget på den ønskede forlængerbøjle 6 efter behov 19 og spænd den pågældende vingemøtrik.

Montering af forlængerbøjle

(se billede A)

Anvend til fastgørelsen fastgørelsessættet „Forlængerbøjle“ 38. (2 U-profiler med skruer)

  • Vip el-værktøjet, så forlængerbøjlerne kan fastgøres på undersiden af maskinen.
  • Hold en U-profil over et holdestykke 39, så boringerne flugter i de to dele.
  • Skub en forlængerbøjle gennem boringerne 18, gennem U-profilet og holdestykkerne.
  • Spænd skruen på U-profilet til sikring af forlængerbøjlen.
  • Gentag arbejdsskridtene for den anden forlængerbøjle på den anden side af el-værktøjet.

Knop monteres

(se billede B)

- Skru knoppen 13 i den tilsvarende boring under ilægningspladen 12.

- Spænd altid knoppen 13 før savning. Ellers kan savklingen sætte sig fast i emnet.

BOSCH PCM 8 S  - REV 11-2007 - Knop monteres - 1

BOSCH PCM 8 S  - REV 11-2007 - Knop monteres - 2

BOSCH PCM 8 S  - REV 11-2007 - Knop monteres - 3

148 | Dansk

Batterier isættes

(se billede C)

  • Åbn batterirummet 34.
  • Sæt de medleverede batterier i (kontrollér polingen).
  • Luk batterirummet.

Stationær eller fleksibel montering

For at sikre en sikker håndering skal elværktøjet monteres på en lige og stabil arbejdsflade (f.eks. værktøjsbænk), før det tages i brug.

Montering med understativ

(se billeder D1 – D2)

Anvend til montering af fastgørelsessættet „Understativet“ 41. (24 skruer med møtrikker til samling, 4 skruer med møtrikker til fastgørelse af el-værktøj, 4 spændeskiver)

  • Skru understativet 40 sammen. Spænd skruerne.
  • Fastgør el-værktøjet på understativets flade. Dette gøres med boringerne 16 på el-værktøjet samt de aflange huller på understativet.

Montering uden understativ

(se billede E)

- Fastgør el-værktøjet på arbejdsfladen med en egnet skrueforbindelse. Hertil benyttes boringerne 16.

Støv-/spånudsugning

Støv fra materialer som f.eks. blyholdig maling, nogle træsorter, mineraler og metal kan være sundhedsfarlige. Berøring eller indånding af støv kan føre til allergiske reaktioner og/eller åndedrætssygdomme hos brugeren eller personer, der opholder sig i nærheden af arbejdspladsen. Bestemt støv som f.eks. ege- eller bøgestøv gælder som kræftfremkaldende, især i forbindelse med ekstra stoffer til træbehandling (chromat, træbeskyttelsesmiddel). Asbestholdigt materiale må kun bearbejdes af fagfolk.

  • Anvend helst en støvopsugning.
  • Sørg for god udluftning af arbejdspladsen.
  • Det anbefales at bære åndeværn med filterklasse P2.

Overhold forskrifterne, der gælder i dit land vedr. de materialer, der skal bearbejdes.

Egen opsugning

(se billede F)

- Anbring støvposen 1 i spånudkastet 2.

Støvposen må aldrig komme i berøring med ma- skinens bevægelige dele under savearbejdet.

Tøm støvposen rettidigt.

Støvet kan også opsuges ved at tilslutte en støv- sugerslange til spånudkastet (∅ 36 mm).

Anvend en specialstøvsuger til opsugning af særligt sundhedsfarligt, kræftfremkaldende eller tørt støv.

Værktøjsskift

(se billeder G1–G4)

Brug beskyttelseshandsker, när savklingen monteres. Berøring med savklingen er forbundet med kvæstelsesfare.

Anvend kun savklinger, hvis max. tilladte hastighed er højere end dit el-værktøjs omdrejningstal i ubelastet tilstand.

Brug kun savklinger, der svarer til de tekniske data, der er angivet i denne vejledning, og som er kontrolleret og mærket tilsvarende iht. EN 847-1.

Udskiftning af savklinge

  • Stil el-værktøjet i arbejdsstilling.
  • Træk transportsikringen 33 helt ud og drej den 90°. Lad transportsikringen falde i hak i denne stilling.

Nu er værktøjsarmen fastlåst i arbejdsstillingen.

  • Drej unbracoskruen 43 med den medlevere-de unbraconøgle 20 og tryk samtidigt på spindellåsen 42, til den går i indgreb.
  • Tryk på spindellåsen 42 og hold den nede og drej skruen 43 ud mod højre (venstregevind!).
  • Tag spændeflangen 44 af.

Dansk | 149

  • Tryk på knappen 4 og sving pendulbeskyttelsesskærmen 7 helt bagud.
  • Hold pendulbeskyttelsesskærmen i denne position og tag savklingen 8 ud.
  • Før pendulbeskyttelsesskærmen langsomt op igen.

Isætning af savklinge

Alle dele rengøres før isætning, hvis det er nødvendigt.

  • Tryk på knappen 4, sving pendulbeskyttelsesskærmen 7 helt bagud og hold den i denne position.
  • Anbring den nye savklinge på den indvendige spændeflange 45.

Savklingen skal anbringes på en sådan måde, at tændernes skæreretning (pilretning på savklinge) er i overensstemmelse med pilretningen på beskyttelsesskærmen!

  • Før pendulbeskyttelsesskærmen langsomt op igen.
  • Sæt spændeflangen 44 og skruen 43 på. Tryk på spindellåsen 42, til den går i indgreb og spænd sekskantskruen til venstre.
  • Lås op for værktøjsarmen, hvis der skal arbejdes herefter. Løsne transportsikringen 33 ved at trække den udad og dreje den 90°.

Brug

- Træk stikket ud af stikkontakten, før der udføres arbejde på el-værktøjet.

Transportsikring

(se billede H)

Transportsikringen 33 gør det nemmere at håndtere el-værktøjet, når den transporteres til forskellige brugssteder.

Afsikring af el-værktøjet (arbejdsstilling)

  • Tryk værktøjsarmen en smule nedad vha. håndgrebet 5 for at aflaste transportsikringen 33.
  • Træk transportsikringen 33 helt ud og drej den 90°. Lad transportsikringen falde i hak i denne stilling.
  • Før værktøjsarmen langsomt opad.

Sikring af el-værktøjet (transportstilling)

  • Løsne stilleskruen 31, hvis den er spændt. Træk værktøjsarmen helt frem og spænd stilleskruen igen.
  • Skru dybdeanslaget 29 helt op. (se „Indstilling af dybdeanslag“, side 152)
  • Spænd knoppen 13 for at fastlåse savbordet 17.
  • Tryk på knappen 4 og sving samtidigt værktøjsarmen ned vha. håndgrebet 5.
  • Træk transportsikringen 33 helt ud og drej den 90°. Lad transportsikringen falde i hak i denne stilling.
  • Værktøjsarmen er nu fastlåst sikkert til transport.

Forlængelse af savbord

(se billede I)

Lange emner skal understøttes i den frie ende ved at lægge noget ind under dem eller støtte dem mod noget.

  • Løsne vingemøtrikken 46 og træk savbordets forlængerstykke 37 på forlængerbøjlen ud i den ønskede afstand.
  • Spænd vingemøtrikken fast igen.

Fastgørelse af emne

Emnet skal altid være spændt fast for at sikre en optimal arbejdssikkerhed.

Bearbejd ikke emner, der er så små, at de ikke kan spændes fast.

Lodret fastgørelse

(se billede J1)

  • Stik den medleverede hurtigspændetvinge 47 ind i en af de dertil indrettede boringer 11.
  • Tryk emnet fast mod anslagsskinnen 10.
  • Tryk på hurtig-åbningen 48 og tilpas hurtigspændetvingen i forhold til emnet.
  • Drej herefter knappen 49 til højre, hvorved emnet fastgøres.

BOSCH PCM 8 S  - REV 11-2007 - Lodret fastgørelse - 1

BOSCH PCM 8 S  - REV 11-2007 - Lodret fastgørelse - 2

BOSCH PCM 8 S  - REV 11-2007 - Lodret fastgørelse - 3

150 | Dansk

Vandret fastgørelse

(se billede J2)

  • Løsne vingemøtrikken 50 og træk hurtigspændetvingen fra hinanden.
  • Stik nu den „reducerede“ hurtigspændetvinge 47 ind i en af de dertil indrettede boringer 11.
  • Tryk emnet fast på savbordet 17.
  • Tryk på hurtig-åbningen 48 og tilpas hurtigspændetvingen i forhold til emnet.
  • Drej herefter knappen 49 til højre, hvorved emnet fastgøres.

Emne løsnes

  • Hurtigspændetvingen løsnes ved først at dreje knoppen 49 til venstre.
  • Tryk herefter på hurtig-åbningen 48 og træk gevindstangen væk fra emnet.

Indstilling af geringsvinkel

For at sikre at saven altid saver præcise snit er det vigtigt at kontrollere el-værktøjets grundindstillinger og evt. indstille det efter intensiv brug (se „Kontrol og indstilling af grundinstillinger“, side 153).

▶ Spænd altid knoppen 13 før savning. Ellers kan savklingen sætte sig fast i emnet.

Indstilling af vandrette geringsvinkler

Den vandrette geringsvinkel kan indstilles i et område på 50° (venstre side) til 58° (højre side).

  • Løsne knoppen 13, hvis den skulle være spændt.
  • Drej savbordet 17 til højre eller venstre med knoppen, til vinkelviseren 14 viser den ønskede geringsvinkel.
  • Spænd knoppen 13 igen.

Til hurtig og præcis indstilling af ofte anvendte geringsvinkler falder savbordet 17 i hak ved følgende standardvinkler:

venstrehøjre
15°; 22,5°;30°; 45°15°; 22,5°;30°; 45°
  • Løsne knoppen 13, hvis den skulle være spændt.
  • Drej savbordet 24 til højre eller venstre med knoppen, til den ønskede standard-geringsvinkel er faldet i hak.

Indstilling af lodrette geringsvinkler

(se billede K)

Den lodrette geringsvinkel kan indstilles i et område mellem 0° og 45°.

  • Løsne spændegrebet 30.
  • Sving værktøjsarmen med håndgrebet 5, til vinkelvisere 51 viser den ønskede geringsvinkel.
  • Hold værktøjsarmen i denne position og spænd grebet 30 fast igen.

Til hurtig og præcis indstilling af standardvinklerne 0° og 45° anvendes fabriksindstillede anslagsskruer.

- Sving værktøjsarmen med håndgrebet 5 helt til højre (0°) eller helt til venstre (45°).

Ibrugtagning

Start

- Maskinen startes ved at trække start-stop-kontakten 35 hen imod håndgrebet 5.

Bemærk: Af sikkerhedstekniske grunde kan start-stop-kontakten 35 ikke fastlåses; den skal trykkes ned og holdes nede, så længe saven er i drift.

- Til savning skal du trække i start-stop-kontakten og trykke på knappen 4. (se billede L)

Stop

- Maskinen slukkes ved at slippe start-stop-kontakten 35.

Dansk | 151

Arbejdsvejledning

Generelle savehenvisninger

Før savearbejdet startes: Kontroller at savklingen på intet tidspunkt kan berøre anslagsskinnen, skruetvingerne eller andre maskindele. Fjern evt. monterede hjælpeanslag eller tilpas dem efter behov.

Beskyt savklingen mod slag og stød. Udsæt ikke savklingen for tryk fra siden.

Bearbejd ikke skæve emner. Emnet skal altid have en lige kant, som lægges op ad anslagsskinnen.

Belysning af arbejdsområde (Power Light)

(se billede M)

Sørg for, at det umiddelbare arbejdsområde er tilstrækkeligt oplyst.

- Tænd belysningsenheden 24 med kontakten 27.

Markering af snitlinje

(se billede N)

En laserstråle viser savklingens snitlinje. Derved kan du positionere emnet, der skal saves i, nøjagtigt, uden at pendulbeskyttelsesskærmen skal åbnes.

  • Tænd for laserstrålen med kontakten 28.
  • Positionér markeringen på emnet på laserlinjens højre kant.

Kontrollér før savning, at snitlinjen stadigvæk vises korrekt (se „Justering af laser“, side 153). Laserstrålen kan blive forskubbet i forbindelse med intensivt brug (f.eks. som følge af vibrationer).

Håndtering

(se billede O)

Hold hænder, fingre og arme væk fra den roterende savklinge.

Kryds ikke armene foran værktøjsarmen.

Maksimale emnemål

GeringsvinkelHøjde x bredde [mm]
VandretLodret
90°90°70 x 282
45°90°70 x 200
90°45°35 x 282

Savning uden trækbevægelse (kapper)

(se billede P)

  • Til snit uden trækbevægelse (små emner) løsnes stilleskruen 31, hvis den er spændt. Skub værktøjsarmen helt hen til anslagsskinnen 10 og spænd skruen 31 igen.
  • Spænd emnet, så det passer til målene.
  • Indstil den ønskede geringsvinkel.
  • Tænd for el-værktøjet.
  • Tryk på knappen 4 og før værktøjsarmen langsomt ned med håndgrebet 5.
  • Sav emnet igennem med jævn fremføring.
  • Sluk for el-værktøjet og vent til savklingen står helt stille.
  • Før værktøjsarmen langsomt opad.

Savning med trækbevægelse

  • Til snit ved hjælp af trækanordning 25 (brede emner) løsnes stilleskruen 31, hvis den er spændt.
  • Spænd emnet, så det passer til målene.
  • Indstil den ønskede geringsvinkel.
  • Træk værktøjsarmen så langt væk fra anslagsskinnen 10, at savklingen befinder sig foran emnet.
  • Tænd for el-værktøjet.
  • Tryk på knappen 4 og før værktøjsarmen langsomt ned med håndgrebet 5.
  • Tryk nu værktøjsarmen hen imod anslagsskinnen 10 og sav emnet igennem med jævn fremføring.
  • Sluk for el-værktøjet og vent til savklingen står helt stille.
  • Før værktøjsarmen langsomt opad.

152 | Dansk

Savning af lige lange emner

(se billede Q)

Lige lange emner saves nemmest med længdeanslaget 36.

  • Løsne vingemøtrikken 52 og positionér længdeanslaget i den ønskede afstand til savklingen.
  • Spænd vingemøtrikken fast igen.
  • Læg emnet op mod anslaget. Kontrollér endnu en gang om længdeanslaget er positioneret rigtigt ved hjælp af den lasermarkerede snitlinje.
  • Sav nu dette emne og de næste emner i den samme længde iht. arbejdsskridtene i afsnittene „Savning“.

Indstilling af dybdeanslag (savning af not)

(se billede R)

Dybdeanslaget skal indstilles, hvis der skal saves en not.

  • Løsne de to kontramøtrikker 53 med en almindelig ring- eller gaffelnøgle (14 mm).
  • Løsne låsemøtrikken 54 og skru dybdeanslaget 29 helt opad til venstre.
  • Sving værktøjsarmen med håndgrebet 5 i den position, hvor den ønskede not-dybde nås.
  • Skru dybdeanslaget til højre, til skrueenden berører husanslaget 55.
  • Før værktøjsarmen langsomt opad.
  • Spænd først låsemøtrikken 54 og herefter kontramøtrikkerne 53 igen.

Specielle emner

Når der saves i bøjede eller runde emner, er det vigtigt at sørge for, at disse er særligt godt sikret mod at rutsje væk. På snitlinjen må der ikke være nogen spalte mellem emne, anslagsskinne og savbord.

Få fremstillet specielle holdere, hvis det skulle være nødvendigt.

Udskiftning af ilægningsplade

(se billede S)

De røde ilægningsplader 12 kan blive slidte, när el-værktøjet har været brugt i længere tid.

Udskift defekte ilægningsplader.

  • Stil el-værktøjet i arbejdsstilling.
  • Skru skruerne 56 ud med den medleverede krydsskruetrækker og tag de gamle ilægningsplader ud.
  • Læg den nye højre ilægningsplade i.
  • Fastskru ilægningspladen så langt til højre som muligt med skruerne 56, så savklingen ikke kommer i berøring med ilægningspladen i den længde, hvor den mulige trækbevægelse finder sted.
  • Gentag arbejdsskridtene i analogi med den nye venstre ilægningsplade.

Bearbejdning af profillister (gulv- eller loftslister)

Profillister kan bearbejdes på to forskellige måder:

Desuden kan snittene udføres med eller uden trækbevægelse, afhængigt af profillistens bredde.

Prøv altid først den indstillede geringsvinkel på et stykke affaldstræ, før du går rigtigt i gang.

BOSCH PCM 8 S  - REV 11-2007 - Bearbejdning af profillister (gulv- eller loftslister) - 1

Dansk | 153

Gulvlister

I efterfølgende tabel forklares det, hvordan gulvlister bearbejdes.

Indstillingerstillet op mod an-slagsskin-nenBOSCH PCM 8 S  - REV 11-2007 - Gulvlister - 1fladt lig-gende på savbordetBOSCH PCM 8 S  - REV 11-2007 - Gulvlister - 2
Lodret geringsvinkel45°
GulvlisteVenstre sideHøjre sideVenstre sideHøjre side
Indvendig kantVandret geringsvinkel45° venstre45° højre
Positionering af emneUnderkant på savbordUnderkant på savbordOverkant på anslagsskinneUnderkant på anslagsskinne
Færdigt emne findes ...... til venstre for snittet... til højre for snittet... til venstre for snittet... til venstre for snittet
Udvendig kantVandret geringsvinkel45° højre45° venstre
Positionering af emneUnderkant på savbordUnderkant på savbordUnderkant på anslagsskinneOverkant på anslagsskinne
Færdigt emne findes ...... til højre for snittet... til venstre for snittet... til højre for snittet... til højre for snittet

Kontrol og indstilling af grundinstillinger

- Træk stikket ud af stikkontakten, før der udføres arbejde på el-værktøjet.

For at sikre at saven altid saver præcise snit er det vigtigt at kontrollere el-værktøjets grundindstillinger og evt. indstille det efter intensiv brug. Dette kræver erfaring og tilsvarende specialværktøj.

Dette arbejde gennemføres hurtigt og pålideligt af en Bosch-servicetekniker.

Justering af laser

  • Stil el-værktøjet i arbejdsstilling.
  • Drej savbordet 17, til det falder i hak ved 0^ .
  • Tag afdækningen 57 af. (se billede T1)

Kontrol: (se billede T2)

  • Tegn en lige snitlinje på emnet.
  • Tryk på knappen 4 og før værktøjsarmen langsomt ned med håndgrebet 5.

  • Positionér emnet på en sådan måde, at savklingens tænder flugter med snitlinjen.

  • Hold emnet fast i denne position og før værktøjsarmen langsomt opad igen.
  • Spænd emnet fast.
  • Tænd for laserstrålen med kontakten 28.

Laserstrålen skal i hele længden flugte med snitlinjen på emnet, også hvis værktøjsarmen føres ned.

Indstilling: (se billede T3)

  • Løsne fingerskruen 58.
  • Drej stilleskruen 59 (vandret laserpositionering) og/eller 60 (lodret laserpositionering), til laserstrålen i hele længden flugter med snitlinjen på emnet.
  • Spænd fingerskruen forsigtigt fast igen.

154 | Dansk

Indstilling af standard-geringsvinkel 0° (lodret)

  • Stil el-værktøjet i transportstilling.
  • Drej savbordet 17, til det falder i hak ved 0^ .

Kontrol: (se billede U1)

- Indstil en vinkellære på 90° og stil den på savbordet 17.

Benet på vinkellæren skal flugte med hele savklingens længde 8.

Indstilling: (se billede U2)

  • Løsne spændegrebet 30.
  • Løsne kontramøtrikken på anslagsskruen 22 med en almindelig ring- eller gaffelnøgle (10 mm).
  • Drej anslagsskruen så meget ind eller ud, til benet på vinkellæren flugter med hele savklingens længde.
  • Spænd spændegrebet 30 igen.
  • Spænd herefer kontramøtrikken til anslagsskruen 22 igen.

Hvis vinkelviseren 51 ikke er i en linje med skalens 0°-mærke 61, når indstillingen er færdig, løsnes skruen 62 med en almindelig krydsskrue-trækker, hvorefter vinkelviseren indstilles langs med 0°-mærket.

Indstilling af standard-geringsvinkel 45° (lodret)

  • Stil el-værktøjet i arbejdsstilling.
  • Drej savbordet 17, til det falder i hak ved 0^ .
  • Løsne spændegrebet 30 og sving værktøjsarmen med håndgrebet 5 helt til venstre (45°).

Kontrol: (se billede V1)

- Indstil en vinkellære på 45° og stil den på savbordet 17.

Benet på vinkellæren skal flugte med hele savklingens længde 8.

Indstilling: (se billede V2)

  • Løsne kontramøtrikken på anslagsskruen 21 med en almindelig ring- eller gaffelnøgle (10 mm).
  • Drej anslagsskruen så meget ind eller ud, til benet på vinkellæren flugter med hele savklingens længde.

  • Spænd spændegrebet 30 igen.

  • Spænd herefter kontramøtrikken til anslagsskruen 21 igen.

Hvis vinkelviseren 51 efter indstillingen ikke er i en linje med 45°-mærket på skalaen 61, kontrolleres først en gang til 0°-indstillingen for geringsvinklen og vinkelviseren. Herefter gentages indstillingen af 45°-geringsvinklen.

Indstilling af anslagsskinne

  • Stil el-værktøjet i transportstilling.
  • Drej savbordet 17, til det falder i hak ved 0^ .

Kontrol: (se billede W1)

- Indstil en vinkellære på 90° og læg den på savbordet 17 mellem anslagsskinne 10 og savklinge 8.

Benet på vinkellæren skal flugte med hele anslagsskinnens længde.

Indstilling: (se billede W2)

  • Løsne alle unbracoskruer 32 med den medleverede unbraconøgle.
  • Drej anslagsskinnen 10, til vinkellæren flugter i hele længden.
  • Spænd skruerne igen.

Positionering af vinkelviser (vandret)

(se billede X)

  • Stil el-værktøjet i transportstilling.
  • Drej savbordet 17, til det falder i hak ved 0^ .

Kontrol:

Midterlinjen på vinkelviseren 14 skal være i en linje med 0°-mærket på skalaen 15.

Indstilling:

  • Løsne skruen 63 med en almindelig krydsskruetrækker og indstil vinkelviserens midterlinje langs med 0°-mærket.
  • Spænd skruen fast igen.

BOSCH PCM 8 S  - REV 11-2007 - Indstilling: - 1

BOSCH PCM 8 S  - REV 11-2007 - Indstilling: - 2

BOSCH PCM 8 S  - REV 11-2007 - Indstilling: - 3

Dansk | 155

Transport

(se billede Y)

  • Stil el-værktøjet i transportstilling.
  • Fjern forlængerbøjlen.
  • Bær el-værktøjet i transportgrebet 26 eller grib fast i fordybningerne 64 på siden af sav-bordet.
    ▶ El-værktøjet skal altid bæres af to personer for at undgå rygskader.
    Brug altid transportanordningerne og aldrig beskyttelsesanordningerne til transport af el-værktøjet.

- Træk stikket ud af stikkontakten, før der udføres arbejde på el-værktøjet.

Skulle el-værktøjet trods omhyggelig fabrikation og kontrol holde op med at fungere, skal reparationen udføres af et autoriseret serviceværksted for Bosch-elektroværktøj.

El-værktøjets 10-cifrede typenummer (se type-skilt) skal altid angives ved forespørgsler og bestilling af reservedele.

Rengøring

El-værktøj og ventilationsåbninger skal altid holdes rene for at sikre et godt og sikkert arbejde.

Pendulbeskyttelsesskærmen skal altid kunne bevæges frit og lukkes automatisk. Derfor skal området omkring beskyttelsesskærmen altid være rent.

Fjern støv og spåner med trykluft eller en pensel efter hver arbejdsgang.

Rengør gliderullen 9 og belysnings- og laserenheden (24, 23) med regelmæssige mellemrum.

Tilbehør

Støvposesæt 2 605 411 222

Forlængerbøjle 2 607 001 978

Savklinger til træ og pladematerialer, paneler og lister

Savklinge 216 x 30 mm, 48 tænder .... 2 608 640 430 Savklinge 216 x 30 mm, 24 tænder .... 2 608 640 429

Reservedele

Hurtigspændetvinge.... 1 609 203 P95 Understativ.... 1 609 203 P96 Ilægningsplader.... 2 607 001 966 Kulsæt.... 1 609 203 J13

Kundeservice og kunderådgivning

Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit produkt samt reservedele. Reservedelstegninger og informationer om reservedele findes også under:

www.bosch-pt.com

Bosch kundeservice-team vil gerne hjælpe dig med at besvare spørgsmål vedr. køb, anvendelse og indstilling af produkter og tilbehør.

Dansk

Kap- og geringssav, tilbehør og emballage skal genbruges på en miljøvenlig måde.

Plastdele er markeret for at garantere en rensor- teret recycling.

Gælder kun i EU-lande:

BOSCH PCM 8 S  - REV 11-2007 - Gælder kun i EU-lande: - 1

Smid ikke el-værktøj ud sammen med det almindelige husholdningsaffald!

Iht. det europæiske direktiv 2002/96/EF om affald af elektrisk og elektronisk udstyr skal kasse-

ret elektrisk udstyr indsamles separat og genbruges iht. gældende miljøforskrifter.

Ret til ændringer forbeholdes.

Svenska

Funktionsbeskrivning

BOSCH PCM 8 S  - REV 11-2007 - Funktionsbeskrivning - 1

Til avsuging kan du også koble en støvsugerslange (∅ 36 mm) på sponutkastet.

Lange arbeidsstykker må støttes på den frie enden.

Dybdeanlegget må justeres, hvis du vil sage en not.

Om nødvendig må du lage spesielle holdere.

- Innstill en vinkellære på 90° og legg den på sagbordet 17.

Benet på vinkellæren må være kant i kant med sagbladet 8 over hele lengden.

- Innstill en vinkellære på 45° og legg den på sagbordet 17.

Benet på vinkellæren må være kant i kant med sagbladet 8 over hele lengden.

Midtlinjen til vinkelanviseren 14 må være i en linje med 0°-merket på skalaen 15.

Innstilling:

Kundeservice og kunderådgivning

Indholdsfortegnelse Klik på en titel for at få adgang til den
Vejledningsassistent
Drevet af Anthropic
Venter på din besked
Produktinformation

Mærke : BOSCH

Model : PCM 8 S - REV 11-2007

Kategori : Geringssav
