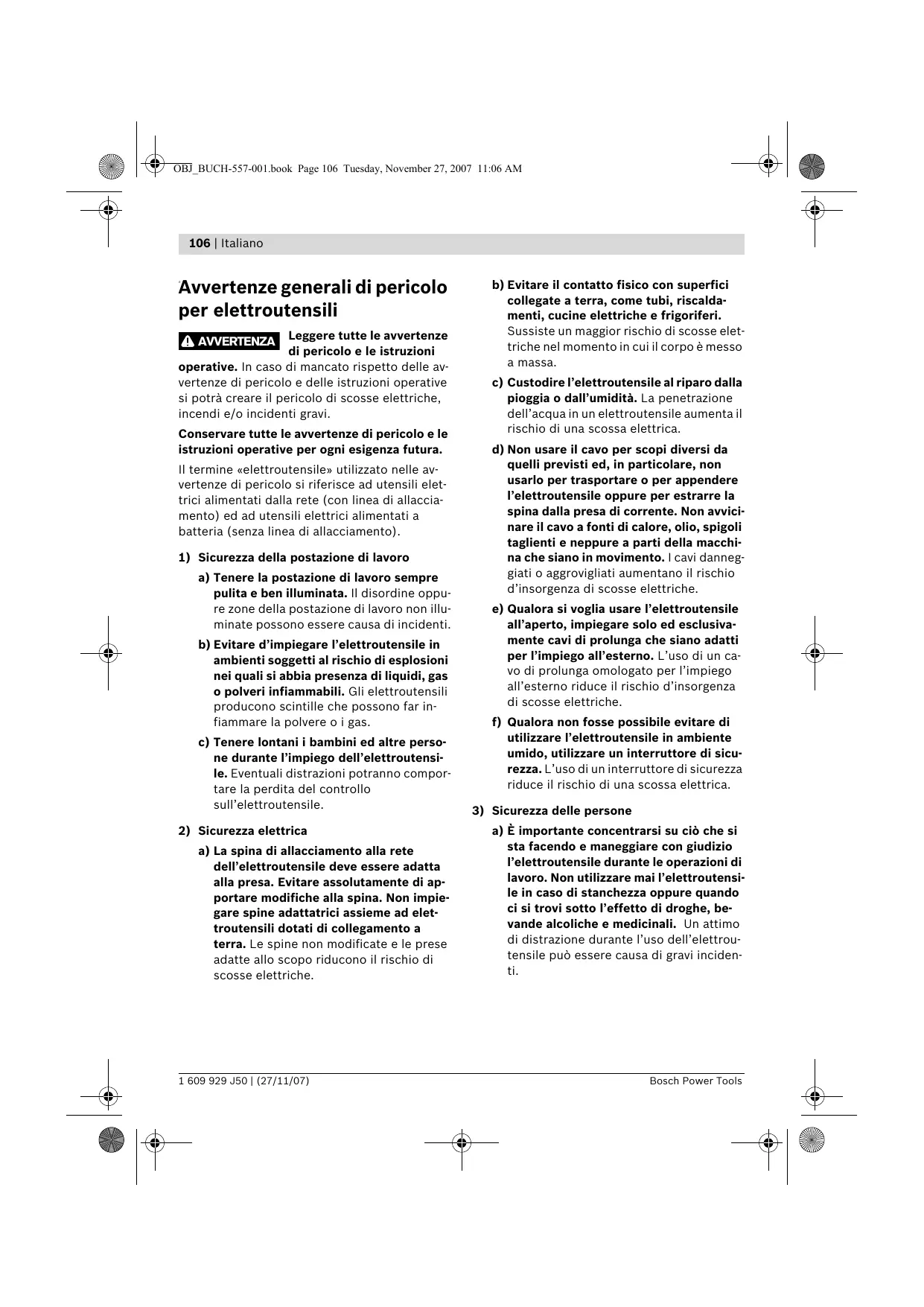

Avvertenze generali di pericolo per elettroutensili

AVVERTENZA

Leggere tutte le avvertenze di pericolo e le istruzioni

operative. In caso di mancato rispetto delle av- vertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gravi.

Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura.

Il termine «elettroutensile» utilizzato nelle av- vertenze di pericolo si riferisce ad utensili elet- trici alimentati dalla rete (con linea di allacciamento) ed ad utensili elettrici alimentati a batteria (senza linea di allacciamento).

1) Sicurezza della postazione di lavoro

a) Tenere la postazione di lavoro sempre pulita e ben illuminata. Il disordine oppure zone della postazione di lavoro non illuminate possono essere causa di incidenti.
b) Evitare d'impiegare l'elettroutensile in ambienti soggetti al rischio di esplosioni nei quali si abbia presenza di liquidi, gas o polveri infiammabili. Gli elettroutensili producono scintille che possono far infiammare la polvere o i gas.
c) Tenere lontani i bambini ed altre persone durante l'impiego dell'elettroutensile. Eventuali distrazioni potranno comportare la perdita del controllo sull'elettroutensile.

2) Sicurezza elettrica

a) La spina di allacciamento alla rete dell'elettroutensile deve essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non impiegare spine adattatrici assieme ad elet-troutensili dotati di collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche.

b) Evitare il contatto fisico con superfici collegate a terra, come tubi, riscaldamenti, cucine elettriche e frigoriferi.
Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo è messo a massa.
c) Custodire l'elettroutensile al riparo dalla pioggia o dall'umidità. La penetrazione dell'acqua in un elettroutensile aumenta il rischio di una scossa elettrica.
d) Non usare il cavo per scopi diversi da quelli previsti ed, in particolare, non usarlo per trasportare o per appendere l'elettroutensile oppure per estrarre la spina dalla presa di corrente. Non avvicinare il cavo a fonti di calore, olio, spigoli taglienti e neppure a parti della macchina che siano in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio d'insorgenza di scosse elettriche.
e) Qualora si voglia usare l'elettroutensile all'aperto, impiegare solo ed esclusivamente cavi di prolunga che siano adatti per l'impiego all'esterno. L'uso di un cavo di prolunga omologato per l'impiego all'esterno riduce il rischio d'insorgenza di scosse elettriche.
f) Qualora non fosse possibile evitare di utilizzare l'elettroutensile in ambiente umido, utilizzare un interruttore di sicurezza. L'uso di un interruttore di sicurezza riduce il rischio di una scossa elettrica.

3) Sicurezza delle persone

a) È importante concentrarsi su ciò che si sta facendo e maneggiare con giudizio l'elettroutensile durante le operazioni di lavoro. Non utilizzare mai l'elettroutensile in caso di stanchezza oppure quando ci si trovi sotto l'effetto di droghe, bevande alcoliche e medicinali. Un attimo di distrazione durante l'uso dell'elettroutensile può essere causa di gravi incidenti.

b) Indossare sempre equipaggiamento protettivo individuale, nonché guanti protettivi. Indossando abbigliamento di protezione personale come la maschera per polveri, scarpe di sicurezza che non scivolino, elmetto di protezione oppure protezione acustica a seconda del tipo e dell'applicazione dell'elettroutensile, si riduce il rischio di incidenti.
c) Evitare l'accensione involontaria dell'elettroutensile. Prima di collegarlo alla rete di alimentazione elettrica e/o alla batteria ricaricabile, prima di prenderlo oppure prima di iniziare a trasportarlo, assicurarsi che l'elettroutensile sia spento. Tenendo il dito sopra l'interruttore mentre si trasporta l'elettroutensile oppure collegandolo all'alimentazione di corrente con l'interruttore inserito, si vengono a creare situazioni pericolose in cui possono verificarsi seri incidenti.
d) Prima di accendere l'elettroutensile togliere gli attrezzi di regolazione o la chiave inglese. Un accessorio oppure una chiave che si trovi in una parte rotante della macchina può provocare seri incidenti.
e) Evitare una posizione anomala del corpo. Avere cura di mettersi in posizione sicura e di mantenere l'equilibrio in ogni situazione. In questo modo è possibile controllare meglio l'elettroutensile in caso di situazioni inaspettate.
f) Indossare vestiti adeguati. Non indossare vestiti larghi, né portare bracciali e catenine. Tenere i capelli, i vestiti ed i guanti lontani da pezzi in movimento. Vestiti lenti, gioielli o capelli lunghi potranno impigliarsi in pezzi in movimento.
g) In caso fosse previsto il montaggio di dispositivi di aspirazione della polvere e di raccolta, assicurarsi che gli stessi siano collegati e che vengano utilizzati correttamente. L'utilizzo di un'aspirazione polvere può ridurre lo svilupparsi di situazioni pericolose dovute alla polvere.

4) Trattamento accurato ed uso corretto degli elettroutensili

a) Non sottoporre la macchina a sovraccarico. Per il proprio lavoro, utilizzare esclusivamente l'elettroutensile esplicitamente previsto per il caso. Con un elettroutensile adatto si lavora in modo migliore e più sicuro nell'ambito della sua potenza di prestazione.
b) Non utilizzare mai elettroutensili con interruttori difettosi. Un elettroutensile con l'interruttore rotto è pericoloso e deve essere aggiustato.
c) Prima di procedere ad operazioni di regolazione sulla macchina, prima di sostituire parti accessorie oppure prima di posare la macchina al termine di un lavoro, estrarre sempre la spina dalla presa della corrente e/o estrarre la batteria ricaricabile. Tale precauzione eviterà che l'elettroutensile possa essere messo in funzione involontariamente.
d) Quando gli elettroutensili non vengono utilizzati, conservarli al di fuori del raggio di accesso di bambini. Non fare usare l'elettroutensile a persone che non siano abituate ad usarlo o che non abbiano letto le presenti istruzioni. Gli elettroutensili sono macchine pericolose quando vengono utilizzati da persone non dotate di sufficiente esperienza.
e) Eseguire la manutenzione dell'elettroutensile operando con la dovuta diligenza. Accertarsi che le parti mobili della macchina funzionino perfettamente, che non s'inceppino e che non ci siano pezzi rotti o danneggiati al punto da limitare la funzione dell'elettroutensile stesso. Prima di iniziare l'impiego, far riparare le parti danneggiate. Numerosi incidenti vengono causati da elettroutensili la cui manutenzione è stata effettuata poco accuratamente.
f) Mantenere gli utensili da taglio sempre affilati e puliti. Gli utensili da taglio curati con particolare attenzione e con taglienti affilati s'inceppano meno frequentemente e sono più facili da condurre.

108 | Italiano

g) Utilizzare l'elettroutensile, gli accessori opzionali, gli utensili per applicazioni specifiche ecc., sempre attenendosi alle presenti istruzioni. Così facendo, tenere sempre presente le condizioni di lavoro e le operazioni da eseguire. L'impiego di elettroutensili per usi diversi da quelli consentiti potrà dar luogo a situazioni di pericolo.

5) Assistenza

a) Fare riparare l'elettroutensile solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In tale maniera potrà essere salvaguardata la sicurezza dell'elettroutensile.

Istruzioni di sicurezza specifiche per la macchina

▶ Assicurare il pezzo in lavorazione. Un pezzo in lavorazione può essere bloccato con sicurezza in posizione solo utilizzando un apposito dispositivo di serraggio oppure una morsa a vite e non tenendolo con la semplice mano.
Mantenere pulita la propria zona di lavoro. Miscele di materiali di diverso tipo possono risultare particolarmente pericolose. La polvere di metalli leggeri può essere infiammabile ed esplosiva.
▶ Mai abbandonare l'elettroutensile prima che si sia fermato completamente. Portautensili od accessori in fase di arresto possono provocare incidenti gravi.
▶ Mai utilizzare l'elettroutensile con un cavo danneggiato. Non toccare il cavo danneggiato ed estrarre la spina di rete in caso che si dovesse danneggiare il cavo mentre si lavora. Cavi danneggiati aumentano il rischio di una scossa di corrente elettrica.
- Mai rendere illeggibili le targhette di pericolo applicate all'elettroutensile.

▶ Non mettersi mai sull'elettroutensile. Si viene a creare il pericolo di seri incidenti se l'elettroutensile si ribalta oppure se parti del corpo arrivano a toccare accidentalmente la lama.
Accertarsi che la cuffia di protezione funzioni correttamente e che si possa muovere liberamente. Mai bloccare la cuffia di protezione quando si trova in posizione aperta.
▶ Mai avvicinare le mani alla zona di taglio mentre l'elettroutensile è in funzione. Toccando la lama vi è un serio rischio di incidente.
▶ Mentre l'elettroutensile è ancora in funzione, mai cercare di rimuovere resti di tagli, trucioli di legno o simile dalla zona di taglio. Prima di tutto bisogna sempre mettere il braccio dell'utensile in posizione di riposo e poi spegnere l'elettroutensile.
Avvicinare la lama alla superficie in lavorazione soltanto quando è in azione. In caso contrario vi è il pericolo di provocare un contraccolpo se la lama si inceppa nel pezzo in lavorazione.
Cominciare ad utilizzare l'elettroutensile solo quando sulla superficie di lavoro si trovi soltanto il pezzo in lavorazione e sia completamente libera da ogni tipo di utensile di regolazione, da trucioli di legno ecc.. Piccoli pezzetti di legno oppure altri tipi di oggetti che entrano in contatto con la lama in rotazione possono arrivare a colpire l'operatore con un'alta velocità.
Fissare sempre il pezzo in lavorazione avendo cura di bloccarlo bene. Non lavorare mai pezzi troppo piccoli per poter essere bloccati correttamente in posizione. In caso contrario la distanza della mano rispetto alla lama in rotazione sarebbe troppo ridotta.
Utilizzare la segatrice solo per materiali esplicitamente indicati nel capitolo relativo all'uso conforme. In caso contrario la segatrice potrebbe essere sottoposta a sovraccarico.

Italiano | 109

▶ Non utilizzare mai lame smussate, incrina-te, deformate oppure danneggiate. Lame per seghe non più affiliate oppure deformate implicano un maggiore attrito nella fessura di taglio aumentando il pericolo di blocchi e di contraccolpi.
Utilizzare sempre lame per seghe che abbiano la misura corretta ed il foro di montaggio adatto (p. es. a stella oppure rotondo). In caso di lame per sega inadatte ai relativi pezzi di montaggio, la rotazione non sarà perfettamente circolare e si crea il pericolo di una perdita di controllo.
▶ Mai utilizzare lame di acciaio rapido ad alta lega (Acciaio HSS). Questo tipo di lame possono rompersi facilmente.
▶ Una volta terminati i lavori, mai afferrare la lama prima che si sia raffreddata completamente. La lama di taglio tende a scaldarsi molto durante la fase operativa.

Non utilizzare mai l'utensile senza la piastra di posizionamento. Sostituire una piastra di posizionamento difettosa. Senza una piastra di posizionamento in perfetto stato è possibile ferirsi alla lama di taglio.
Non dirigere mai il raggio laser su persone oppure su animali ed evitare di guardare direttamente il raggio laser anche da distanze lunghe. Questo elettroutensile sviluppa una radiazione laser della Classe laser 2 conforme alla norma EN 60825-1. Con essa vi è il pericolo di abbagliare involontariamente altre persone.
▶ Non permettere mai a bambini di utilizzare l'elettroutensile con laser quando sono soli. Vi è il pericolo che essi abbaglino involontariamente altre persone.
Non sostituire il laser integrato applicandovi un laser di un altro tipo. Un laser che non sia perfettamente adattato a questo elettroutensile può essere fonte di seri pericoli per le persone.

Simboli

I seguenti simboli possono essere molto importanti per l'utilizzo dell'elettroutensile in dotazione. È importante imprimersi bene nella mente i simboli ed il rispettivo significato. Un'interpretazione corretta dei simboli contribuisce ad utilizzare meglio ed in modo più sicuro l'elettroutensile.

Simbolo

Significato

Non dirigere mai il raggio laser su persone oppure su animali ed evitare di guardare direttamente il raggio laser anche da distanze lunghe. Questo elettroutensile sviluppa una radiazione laser della Classe laser 2 conforme alla norma EN 60825-1. Con essa vi è il pericolo di abbagliare involontariamente altre persone.

Solo per i Paesi della CE:

Non gettare elettroutensili dismessi tra i rifiuti domestici! Conformemente alla norma della direttiva 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE) ed all'attuazione del recepimento nel diritto nazionale, gli elettroutensili diventati inservibili devono essere raccolti separatamente ed essere inviati ad una riutilizzazione ecologica.

110 | Italiano

Simbolo

Significato

- Indossare degli occhiali di protezione.

- Indossare una maschera di protezione contro la polvere.

▶ Portare cuffie di protezione. L'effetto del rumore può provocare la perdita dell'udito.

Area di pericolo! Possibilmente, non avvicinare mai a questa zona né le mani, né le dita e neppure le braccia.

Tenere in considerazione le dimensioni della lama di taglio. Il diametro del foro deve combaciare perfettamente con l'alberino portautensili e deve essere senza gioco. Non utilizzare mai né riduzioni né adattatori.

Volume di fornitura

Descrizione del funzionamento

Leggere tutte le avvertenze di pericolo e le istruzioni operative. In caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gravi.

Uso conforme alle norme

L'elettroutensile è idoneo per essere utilizzato come macchina fissa per tagli longitudinali e trasversali nel legno seguendo un corso diritto del taglio. Entro tali utilizzazioni sono possibili angoli obliqui orizzontali da -50^ fino a +58^ ed angoli obliqui verticali da 0^ fino a 45^ .

La prestazione dell'elettroutensile è prevista per tagliare legno duro e legno tenero come pure pannelli di masonite e pannelli in fibra.

Italiano | 111

Componenti illustrati

La numerazione dei componenti illustrati si riferisce alla rappresentazione dell'elettroutensile sulle pagine con le rappresentazione grafiche.

1 Sacchetto per la polvere
2 Espulsione dei trucioli
3 Supporto per cavo
4 Pulsante per allentamento del braccio dell'utensile
5 Impugnatura
6 Cuffia di protezione
7 Cuffia di protezione oscillante
8 Lama di taglio
9 Rullo di scorrimento
10 Guida di battuta
11 Fori per morsetto per serraggio rapido
12 Piastra di posizionamento
13 Pomello di fissaggio per angoli obliqui variabili (orizzontale)
14 Indicazione dei gradi (orizzontale)
15 Scala graduata per angolo obliquo (orizzontale)
16 Forature per montaggio
17 Tavolo per troncare multiuso
18 Fori per staffa di prolunga
19 Staffa di prolunga del piano di lavoro
20 Chiave esagonale (6 mm)/cacciavite a croce
21 Vite di battuta per angolo obliquo di 45° (verticale)
22 Vite di battuta per angolo obliquo di 0° (verticale)
23 Unità laser
24 Unità di illuminazione (Power Light)
25 Dispositivo di trazione
26 Impugnatura per il trasporto
27 Interruttore per illuminazione («LED»)
28 Interruttore per il tracciamento della linea di taglio («Laser»)
29 Guida di profondità
30 Impugnatura di serraggio per angoli obliqui variabili (verticale)
31 Vite di fissaggio del dispositivo di trazione
32 Vite esagonale cava (6 mm) della guida di battuta

33 Dispositivo di sicurezza per il trasporto
34 Vano batterie
35 Interruttore di avvio/arresto
36 Guida longitudinale
37 Prolunga del banco per tagliare
38 Set di fissaggio «staffa di prolunga»
39 Nervatura della carcassa
40 Supporto*
41 Set di fissaggio «supporto»*
42 Blocco dell'alberino
43 Vite ad esagono cavo (6 mm) per fissaggio della lama
44 Flangia di serraggio
45 Flangia di serraggio interna
46 Dado ad alette per il fissaggio della prolunga del tavolo per troncare
47 Morsetto per serraggio rapido
48 Sbloccaggio rapido
49 Pomello di fissaggio del morsetto per serraggio rapido
50 Dado ad alette del morsetto per serraggio rapido
51 Indicazione dei gradi (verticale)
52 Dado ad alette per il fissaggio della guida longitudinale
53 Controdadi della guida di profondità
54 Dado di bloccaggio della guida di profondità
55 Arresto della carcassa per guida di profondità
56 Viti per piastra di posizionamento
57 Copertura
58 Vite a testa zigrinata
59 Vite di regolazione per posizionamento orizzontale del laser
60 Vite di regolazione per posizionamento verticale del laser
61 Scala graduata per angolo obliquo (verticale)
62 Vite per indicazione dei gradi (verticale)
63 Vite per indicazione dei gradi (orizzontale)
64 Profilo di presa
*L'accessorio illustrato o descritto nelle istruzioni per l'uso non è compreso nella fornitura standard.

112 | Italiano

Dati tecnici

Troncatrice radiale		PCM 8 S
Codice prodotto		3 603 L02 0..
Potenza nominale assorbita	W	1200
Tensione nominale	V	230
Frequenza	Hz	50
Numero di giri a vuoto	min^-1	5200
Fonte laser		650 nm, < 1mW
Classe laser		2
Peso in funzione della EPTA-Procedure 01/2003	kg	18,7
Classe di sicurezza		☐/II

Dimensioni massime del pezzo in lavorazione vedere pagina 118.

Le operazioni di accensione producono temporanei abbassamenti di tensione. In caso di reti di alimentazioni che non siano in condizioni ottimali può capitare che altre macchine possono subire dei disturbi. In caso di impedenze di rete minori di 0,24 Ohm non ci si aspetta nessuna disfunzione.

Le caratteristiche si riferiscono a tensioni nominali [U] 230/240 V. In caso di tensioni minori ed in caso di modelli speciali a seconda dei Paesi, le caratteristiche riportate possono essere divergenti.

Si prega di tenere presente il codice prodotto applicato sulla targhetta di costruzione del Vostro elettroutensile. Le descrizioni commerciali di singoli elettroutensili possono variare.

Misure per lame per segatrice adatte

Diametro della lama	mm	210
Spessore della lama originale	mm	1,4-2,0
Diametro di foratura	mm	30

Informazioni sulla rumorosità e sulla vibrazione

Valori misurati conformemente alla norma EN 61029.

Il livello di pressione acustica stimato A della macchina ammonta a dB(A): livello di rumorosità 98 dB(A); livello di potenza acustica 111 dB(A). Incertezza della misura K=3 dB.

Usare la protezione acustica!

La vibrazione su mano-braccio è inferiore a 2,5 m/s ^4 .

Dichiarazione di conformità CE

Assumendone la piena responsabilità, dichiariamo che il prodotto descritto nei «Dati tecnici» è conforme alle seguenti normative ed ai relativi documenti: EN 61029, EN 60825-1 in base alle prescrizioni delle direttive 2004/108/EG, 98/37/EG (fino al 28.12.2009), 2006/42/EG (a partire dal 29.12.2009).

Fascicolo tecnico presso:

Assicurarsi sempre che la macchina non possa avviarsi involontariamente. La spina di rete non deve mai essere collegata all'alimentazione elettrica né durante le operazioni di montaggio, né nel corso di qualunque tipo di intervento sull'elettroutensile.

Volume di fornitura

A riguardo osservare l'illustrazione del volume di fornitura riportata all'inizio delle istruzioni per l'uso.

Italiano | 113

Prima di mettere in esercizio l'elettroutensile per la prima volta, accertarsi che lo stesso sia stato fornito completo di tutte le componenti riportate sotto:

• Sega troncatrice con lama di taglio già montata
• Sacchetto per la polvere 1
• Pomello di fissaggio 13
• Staffa di prolunga 19 (2x)
• Set di fissaggio «staffa di prolunga» 38 (2 Profili a U con viti)
• Prolunga del banco per tagliare 37
  – Guida longitudinale 36
• Morsetto per serraggio rapido 47
• Chiave esagonale/cacciavite a croce 20
• Batterie (3x, formato AAA, 1,5 V)

nelle versioni degli apparecchi con supporto:

• Supporto 40
  (16 Profili, 4 cappucci)
• Set di fissaggio «supporto» 41
  (24 Viti con dadi per l'assemblaggio, 4 viti con dadi per il fissaggio elettroutensile, 4 rondelle)

Nota bene: Accertarsi che l'elettroutensile non abbia nessun tipo di difetto.

Prima di ogni utilizzo dell'elettroutensile devono essere controllati attentamente i dispositivi di protezione oppure eventuali parti leggermente danneggiate per accertarsi che esse funzionino perfettamente e conformemente allo specifico utilizzo previsto. Controllare che le parti mobili funzionano perfettamente e che non si bloccano ed accertarsi che non vi siano componenti danneggiati. Tutte le parti devono essere montate correttamente e secondo tutte le condizioni previste per garantire un perfetto esercizio della macchina.

In caso di dispositivi di protezione e parti danneggiati si deve provvedere a far eseguire una riparazione oppure una sostituzione degli stessi rivolgendosi ad un'officina specializzata munita di debita autorizzazione.

Montaggio dei componenti singoli

• Togliere con cautela dal loro imballaggio tutti i particolari forniti in dotazione.
• Rimuovere dall'elettroutensile e dagli accessori forniti in dotazione tutto il materiale di imballaggio.
• Per facilitare il lavoro durante il montaggio degli elementi dell'apparecchio forniti in dotazione tenere presente che l'elettroutensile è in posizione di trasporto.

Utensili necessari non compresi nel volume di fornitura:

• Cacciavite a croce
• Calibro angolare
• Chiave ad anello oppure chiave fissa (12 mm)
  per l'assemblaggio del supporto
• Chiave ad anello oppure chiave fissa (14 mm) per i controdadi della guida di profondità
• Chiave ad anello oppure chiave fissa (10 mm) per la regolazione di base dell'angolo obliquo (verticale)

Montaggio della prolunga del banco per taglia-re e della guida longitudinale

(vedi figura A)

La prolunga del banco per tagliare 37 e la guida longitudinale 36 possono essere posizionate a sinistra oppure a destra dell'elettroutensile.

- Inserire, a seconda della necessità, la prolunga del banco per tagliare e la guida longitudinale sulla staffa di prolunga 19 desiderata e serrare il rispettivo dado ad alette.

Montaggio della staffa di prolunga

(vedi figura A)

Per il fissaggio utilizzare il set di fissaggio «staffa di prolunga» 38. (2 Profili a U con viti)

• Inclinare l'elettroutensile in modo da poter fissare la staffa di prolunga sul lato inferiore dell'apparecchio.
• Tenere un profilo a U sopra una nervatura della carcassa 39 in modo che i fori di entrambi i particolari siano allineati.

114 | Italiano

• Spingere una staffa di prolunga attraverso i fori 18 fino all'arresto, attraverso il profilo a U ed attraverso la nervatura della carcassa.
• Serrare la vite sul profilo a U per il fissaggio della staffa di prolunga.
• Ripetere le operazioni per la seconda staffa di prolunga sull'altro lato dell'elettroutensile.

Montaggio del pomello di fissaggio

(vedi figura B)

• Avvitare il pomello di fissaggio 13 nel relativo foro sotto alla piastra di posizionamento 12.
  ▶ Prima di eseguire l'operazione di taglio, stringere sempre bene il pomello di fissaggio 13. In caso contrario la lama di taglio può prendere angolature involontarie nel pezzo in lavorazione.

Inserimento delle batterie

(vedi figura C)

• Aprire il vano batterie 34.
• Inserire le batterie fornite in dotazione conformemente alla polarizzazione prestabilita.
• Chiudere il vano batterie.

Montaggio stazionario oppure flessibile

Per poter garantire una maneggevolezza sicura, prima dell'utilizzo, l'elettroutensile deve essere montato su una superficie di lavoro piana e resistente (p. es. banco di lavoro).

Montaggio con supporto

(vedi figure D1 - D2)

Per il montaggio utilizzare il set di fissaggio «supporto» 41. (24 Viti con dadi per l'assemblaggio, 4 viti con dadi per il fissaggio elettrousile, 4 rondelle)

• Avvitare insieme il supporto 40. Serrare saldamente le viti.
• Fissare l'elettroutensile sulla superficie di appoggio del supporto. Per il fissaggio utilizzare i fori 16 sull'elettroutensile e le asole sul supporto.

Montaggio senza supporto

(vedere figura E)

- Utilizzando un adatto raccordo a vite, fissare l'elettroutensile sulla superficie di lavoro. A tal fine sono previste le forature 16.

Aspirazione polvere/aspirazione trucioli

Polveri e materiali come vernici contenenti piombo, alcuni tipi di legname, minerali e metalli possono essere dannosi per la salute. Il contatto oppure l'inalazione delle polveri possono causare reazioni allergiche e/o malattie delle vie respiratorie dell'operatore oppure delle persone che si trovano nelle vicinanze.

Determinate polveri come polvere da legname di faggio o di quercia sono considerate cancerogene, in modo particolare insieme ad additivi per il trattamento del legname (cromato, protezione per legno). Materiale contenente amianto deve essere lavorato esclusivamente da personale specializzato.

• Utilizzate, se possibile, un sistema di aspirazione delle polveri.
• Provvedere per una buona aerazione del posto di lavoro.
• Si consiglia di portare una mascherina protettiva con classe di filtraggio P2.

Osservare le norme in vigore nel Vostro paese per i materiali da lavorare.

Aspirazione propria

(vedi figura F)

- Inserire il sacchetto per la polvere 1 nell'espulsione dei trucioli 2.

Durante l'operazione di taglio il sacchetto per la polvere non deve mai poter arrivare a toccare la parti mobili della macchina.

Svuotare sempre in tempo il sacchetto per la polvere.

Italiano | 115

Aspirazione esterna

Per l'aspirazione è possibile collegare all'espulsione dei trucioli anche un tubo di aspirapolvere (∅ 36 mm).

L'aspirapolvere deve essere adatto per il materiale da lavorare.

Utilizzare un aspiratore speciale per l'aspirazione di polveri particolarmente nocive per la salute, cancerogene oppure polveri asciutte.

Cambio degli utensili

(vedi figure G1–G4)

Montando la lama portare sempre guanti di protezione. Toccando la lama vi è il pericolo di incidenti.

Utilizzare esclusivamente lame per sega la cui velocità massima ammessa sia maggiore di quella del funzionamento a vuoto dell'elettroutensile in dotazione.

Utilizzare esclusivamente lame per sega che corrispondono ai dati caratteristici indicati nelle presenti istruzioni d'uso, omologate secondo la norma EN 847-1 e munite della rispettivo contrassegno.

Smontaggio della lama

• Portare l'elettroutensile in posizione di lavoro.
• Tirare completamente verso l'esterno il dispositivo di sicurezza per il trasporto 33 e ruotarlo di 90°. Far scattare in questa posizione il dispositivo di sicurezza per il trasporto.

Il braccio dell'utensile è ora bloccato in posizione di lavoro.

• Ruotare la vite ad esagono cavo 43 tramite la chiave esagonale in dotazione 20 e premere contemporaneamente il blocco del mandrino 42 quanto necessario per farlo scattare in posizione.
• Tenere premuto il blocco del mandrino 42 e svitare la vite 43 in senso orario (filettatura sinistrorsa!).

• Rimuovere la flangia di serraggio 44.

• Premere il pulsante 4 e orientare indietro fino all'arresto la cuffia di protezione oscillante 7.

• Tenere la cuffia di protezione oscillante in questa posizione e togliere la lama da taglio 8.
• Condurre lentamente di nuovo verso il basso la cuffia di protezione oscillante.

Montaggio della lama

Se necessario, prima del montaggio pulire tutte le parti che devono essere montate.

• Premere il pulsante 4, orientare indietro fino all'arresto la cuffia di protezione oscillante 7 e tenerla in questa posizione.
• Applicare la nuova lama di taglio sulla flangia di serraggio interna 45.

Durante il montaggio accertarsi che la direzione di taglio della dentatura (direzione della freccia sulla lama di taglio) corrisponda alla direzione della freccia sulla cuffia di protezione!

- Condurre lentamente di nuovo verso il basso la cuffia di protezione oscillante.

- Applicare la flangia di serraggio 44 e la vite 43. Premere il blocco dell'alberino 42 fino a farlo scattare in posizione ed avvitare bene la vite in senso antiorario.

- Per i lavori successivi il braccio dell'utensile deve essere nuovamente sbloccato. Per lo sblocco allentare il dispositivo di sicurezza per il trasporto 33 tirando verso l'esterno e ruotando di 90°.

Uso

▶ Prima di qualunque intervento sull'elettroutensile estrarre la spina di rete dalla presa.

Dispositivo di sicurezza per il trasporto

(vedi figura H)

Il dispositivo di sicurezza per il trasporto 33 facilita sensibilmente le operazioni di trasporto dell'elettroutensile da un luogo di operazione ad un altro.

116 | Italiano

Sblocco dell'elettroutensile (posizione operativa)

• Premere leggermente verso il basso il braccio dell'utensile sull'impugnatura 5 per sbloccare il dispositivo di sicurezza per il trasporto 33.
• Tirare completamente verso l'esterno il dispositivo di sicurezza per il trasporto 33 e ruotarlo di 90°. Far scattare in questa posizione il dispositivo di sicurezza per il trasporto.
• Spostare il braccio dell'utensile lentamente verso l'alto.

Bloccaggio dell'elettroutensile (posizione prevista per il trasporto)

• Allentare la vite di fissaggio 31 qualora la stessa fosse serrata. Tirare completamente in avanti il braccio dell'utensile e serrare di nuovo saldamente la vite di fissaggio.
• Avvitare la guida di profondità 29 completamente verso l'alto. (vedi «Regolazione della guida di profondità», pagina 119)
• Per il blocco del tavolo per troncare 17 serra-re il pomello di fissaggio 13.
• Premere sul pulsante 4 e contemporaneamente orientare verso il basso il braccio dell'utensile all'impugnatura 5.
• Tirare completamente verso l'esterno il dispositivo di sicurezza per il trasporto 33 e ruotarlo di 90°. Far scattare in questa posizione il dispositivo di sicurezza per il trasporto.
• Il braccio dell'utensile è ora bloccato in modo sicuro per il trasporto.

Prolunga del banco per tagliare

(vedi figura I)

Pezzi in lavorazione lunghi devono essere supportati all'estremità libera.

• Allentare il dado ad alette 46 e tirare in fuori la prolunga del banco per tagliare 37 sulla staffa di prolunga fino alla distanza desiderata.
• Serrare di nuovo saldamente il dado ad alette.

Fissaggio del pezzo in lavorazione

Per poter garantire un'ottimale sicurezza sul posto di lavoro, il pezzo in lavorazione deve sempre essere bloccato in posizione.

Non lavorare mai pezzi troppo piccoli per poter essere bloccati correttamente in posizione.

Fissaggio verticale

(vedi figura J1)

• Inserire il morsetto per serraggio rapido 47 fornito in dotazione in uno dei fori previsti allo scopo 11.
• Premere forte il pezzo in lavorazione contro la guida di battuta 10.
• Premere sullo sbloccaggio rapido 48 ed adattare il morsetto per serraggio rapido al pezzo in lavorazione.
• Successivamente ruotare il pomello 49 in senso orario fissando in questo modo il pezzo in lavorazione.

Fissaggio orizzontale

(vedi figura J2)

• Allentare il dado ad alette 50 ed aprire il morsetto per serraggio rapido.
• Inserire ora il morsetto per serraggio rapido 47 «ridotto» in uno dei fori 11 previsti allo scopo.
• Premere saldamente il pezzo in lavorazione sul tavolo per troncare 17.
• Premere sullo sbloccaggio rapido 48 ed adattare il morsetto per serraggio rapido al pezzo in lavorazione.
• Successivamente ruotare il pomello 49 in senso orario fissando in questo modo il pezzo in lavorazione.

Allentamento del pezzo in lavorazione

• Per l'allentamento del morsetto per serraggio rapido ruotare innanzitutto il pomello 49 in senso antiorario.
• Premere quindi lo sbloccaggio rapido 48 e tirare via l'asta filettata dal pezzo in lavorazione.

Italiano | 117

Impostazione dell'angolo obliquo

Per garantire tagli precisi anche in seguito ad uso intenso, è necessario controllare la regolazione di base dell'elettroutensile e se il caso correggerla (vedere «Controllare ed eseguire le registrazioni di base», pagina 121).

Prima di eseguire l'operazione di taglio, stringere sempre bene il pomello di fissaggio 13. In caso contrario la lama di taglio può prendere angolature involontarie nel pezzo in lavorazione.

Regolazione della posizione orizzontale dell'angolo obliquo

L'angolo obliquo in senso orizzontale può essere registrato in un campo che va da 50° (lato sinistro) fino a 58° (lato destro).

• Allentare il pomello di fissaggio 13, qualora questo dovesse essere stretto forte.
• Ruotare il tavolo per troncare 17 al pomello di fissaggio verso sinistra oppure verso destra fino a quando la scala graduata per angolo obliquo 14 indica l'angolo obliquo desiderato.
• Avvitare di nuovo forte il pomello di fissaggio 13.

Per la regolazione veloce e precisa di angoli obliqui utilizzati frequentemente il tavolo per troncare 17 scatta in posizione per i seguenti angoli standard:

sinistra	destra
	0°
15°; 22,5°;30°; 45°	15°; 22,5°;30°; 45°

• Allentare il pomello di fissaggio 13, qualora questo dovesse essere stretto forte.
• Ruotare il tavolo per troncare 24 al pomello di fissaggio verso sinistra oppure verso destra fino a quando l'angolo obliquo standard scatta in posizione.

Regolazione della posizione verticale dell'angolo obliquo

(vedi figura K)

L'angolo obliquo verticale può essere regolato entro un campo che va da 0° fino a 45°.

• Allentare l'impugnatura di serraggio 30.
• Ribaltare il braccio dell'utensile all'impugnatura 5 fino a quando l'indicazione dei gradi 51 arriverà a visualizzare l'angolo obliquo che si desidera.
• Tenere in questa posizione il braccio dell'utensile e stringere di nuovo forte l'im-pugnatura di serraggio 30.

Per la regolazione veloce e precisa degli angoli obliqui 0° e 45° sono previste da parte della fabbrica viti d'arresto regolate.

- A tal fine, ribaltare il braccio dell'utensile all'impugnatura 5 fino alla battuta di arresto verso destra (0°) oppure fino alla battuta di arresto verso sinistra (45°).

Messa in funzione

Accensione

- Per accendere tirare l'interruttore di avvio/arresto 35 in direzione dell'impugnatura 5.

Nota bene: Per motivi di sicurezza non è possibile bloccare l'interruttore avvio/arresto 35 che deve essere tenuto sempre premuto durante l'esercizio.

Ora premendo sul pulsante 4 è possibile posizionare il braccio dell'utensile verso il basso.

- Pertanto per tagliare è necessario premere inoltre il pulsante 4 per tirare l'interruttore di avvio/arresto. (vedere figura L)

Spegnimento

- Per spegnere rilasciare l'interruttore di avvio/arresto 35.

118 | Italiano

Indicazioni operative

Indicazioni generali per l'operazione di taglio

Prima di ogni operazione di taglio ci si deve accertare che in nessuna occasione la lama di taglio potrà arrivare a toccare né la guida di battuta, né i morsetti e neppure altre parti della macchina. Rimuovere battute ausiliarie eventualmente montate oppure adattarle in modo conforme.

Proteggere la lama di taglio da battute e da colpi. Non sottoporre mai la lama da taglio a pressione laterale.

Non lavorare mai pezzi in lavorazione deformati. Il pezzo in lavorazione deve avere sempre un bordo diritto che permetta di poggiarvi la guida di battuta.

Illuminazione della zona di operazione (Power Light)

(vedere figura M)

Assicurarsi che l'immediato campo operativo sia sufficientemente illuminato.

- A tal fine, accendere l'unità di illuminazione 24 con l'interruttore 27.

Tracciatura della linea di taglio

(vedere figura N)

Un raggio laser visualizza la linea di taglio della lama. In questo modo è possibile posizionare con precisione il pezzo da segare senza dover aprire la cuffia di protezione oscillante.

• A tal fine, accendere il raggio laser con l'interruttore 28.
• Allineare la marcatura apposta sul pezzo in lavorazione con il bordo destro della linea laser.

Prima di eseguire l'operazione di taglio, accertarsi che la linea di taglio venga ancora visualizzata correttamente (vedere «Regolazione del raggio laser», pagina 121). In caso di utilizzo intenso, il raggio laser può p. es. spostarsi per via delle vibrazioni.

Modo di utilizzare

(vedere figura O)

Non avvicinare mai le mani, le dita oppure le braccia alla lama in rotazione.

Non incrociare mai le proprie braccia davanti al braccio dell'utensile.

Dimensioni massime del pezzo in lavorazione

Angolo obliquo		Altezza x larghezza [mm]
orizzontale	verticale
90°	90°	70 x 282
45°	90°	70 x 200
90°	45°	35 x 282

Taglio senza movimento di trazione (tranciatura)

(vedere figura P)

• Per esecuzioni di taglio senza movimento di trazione (pezzi in lavorazione di piccole dimensioni) allentare la vite di fissaggio 31 qualora questa dovesse essere avvitata.
  Spingere il braccio dell'utensile fino all'arresto in direzione della guida 10 ed avvitare di nuovo la vite di arresto 31.
• Serrare il pezzo in lavorazione a seconda delle rispettive dimensioni.
• Registrare l'angolo obliquo che si desidera.
• Accendere l'elettroutensile.
• Premere sul pulsante 4 e condurre lentamente verso il basso il braccio dell'utensile con l'impugnatura 5.
• Tagliare completamente il pezzo in lavorazione esercitando una pressione uniforme.
• Spegnere l'elettroutensile ed attendere fino a quando la lama si sarà fermata completamente.
• Spostare il braccio dell'utensile lentamente verso l'alto.

Italiano | 119

Taglio con movimento di trazione

• Per tagli eseguiti con l'aiuto del dispositivo di trazione 25 (pezzi in lavorazioni larghi) allentare la vite di fissaggio 31, qualora questa dovesse essere avvitata.
• Serrare il pezzo in lavorazione a seconda delle rispettive dimensioni.
• Registrare l'angolo obliquo che si desidera.
• Allontanare il braccio dell'utensile dalla guida di battuta 10 fino a far arrivare la lama di taglio arriva davanti al pezzo in lavorazione.
• Accendere l'elettroutensile.
• Premere sul pulsante 4 e condurre lentamente verso il basso il braccio dell'utensile con l'impugnatura 5.
• Premere dunque il braccio dell'utensile in direzione della guida di battuta 10 e tagliare il pezzo in lavorazione avanzando in modo uniforme.
• Spegnere l'elettroutensile ed attendere fino a quando la lama si sarà fermata completamente.
• Spostare il braccio dell'utensile lentamente verso l'alto.

Taglio di pezzi in lavorazione con la stessa lun- ghezza

(vedi figura Q)

Per il taglio semplice di pezzi in lavorazione con la stessa lunghezza è possibile utilizzare la guida longitudinale 36.

• Allentare il dado ad alette 52 e posizionare la guida longitudinale alla distanza desiderata rispetto alla lama di taglio.
• Serrare di nuovo saldamente il dado ad alette.
• Avvicinare il pezzo in lavorazione alla battuta. Controllare nuovamente in base alla linea di taglio tracciata dal laser se la guida longitudinale è posizionata correttamente.
• Tagliare quindi questo pezzo in lavorazione ed i successivi alla stessa lunghezza, conformemente alle operazioni indicate nei paragrafi «Taglio».

Regolazione della guida di profondità (taglio della scanalatura)

(vedere figura R)

Qualora si volesse tagliare una scanalatura si deve spostare l'asta di profondità.

• Allentare entrambi i controdadi 53 con una chiave ad anello oppure una chiave fissa comunemente in commercio (14 mm).
• Allentare il dado di bloccaggio 54 ed avvitare in senso antiorario la guida di profondità 29 completamente in alto.
• Orientare il braccio dell'utensile all'impugnatura 5 nella posizione in cui viene raggiunta la profondità desiderata della scanalatura.
• Avvitare in senso orario la guida di profondità fino a quando l'estremità della vite tocca l'arresto della carcassa 55.
• Spostare il braccio dell'utensile lentamente verso l'alto.
• Serrare nuovamente per primo il dado di bloccaggio 54 e successivamente i controda-di 53.

Pezzi speciali in lavorazione

Eseguendo dei tagli su pezzi in lavorazione ricurvi oppure rotondi è necessario assicurarli in modo particolare contro il pericolo di scivolamento. Alla linea di taglio non deve prodursi nessuna fessura tra il pezzo in lavorazione, la guida di battuta ed il tavolo per troncare multiuso.

Se necessario, si dovranno predisporre dei supporti speciali.

120 | Italiano

Sostituzione della piastra di posizionamento (vedere figura S)

Le piastre rosse di posizionamento 12 sono soggette ad usura dopo lunghi periodi di utilizzo dell'elettroutensile.

Sostituire piastre di posizionamento difettose.

• Portare l'elettroutensile in posizione di lavoro.

• Svitare completamente le viti 56 utilizzando il cacciavite a croce fornito in dotazione ed estrarre le vecchie piastre di posizionamento.

• Applicare la nuova piastra di posizionamento destra.

• Avvitare la piastra di posizionamento con le viti 56 il più possibile verso sinistra in modo che la lama di taglio non possa entrare in contatto con la piastra di posizionamento su tutta la lunghezza del movimento di trazione possibile.
• Ripetere i passi operativi in modo analogo per la nuova piastra di posizionamento sinistra.

Lavorare listelli profilati (battiscopa oppure cornici per soffitto)

I listelli profilati possono essere lavorati in due modi diversi:

• poggiandoli contro la guida di battuta,
• in posizione orizzontale sul tavolo per troncare multiuso.

A seconda della larghezza del listello profilato è inoltre possibile eseguire tagli con oppure senza movimento di trazione.

Dopo aver regolato l'angolo obliquo che si desidera, eseguire prima un taglio di prova su un pezzo di legno di scarto.

Bordo da pavimento

Nella seguente tabella si trovano indicazioni relative alla lavorazione di bordi da pavimento.

Impostazioni		poggiati contro la guida di battuta		orizzontal-mente su tavolo multiuso
Angolo obliquo verticale		0°		45°
Battiscopa		lato sinistro	lato destro	lato sinistro	lato destro
Bordo interno	angolo obliquo orizzontale	45° sinistra	45° destra	0°	0°
	posizionamento del pezzo in lavoro-razione	bordo inferio-re sul tavolo per troncare multiuso	bordo inferio-re sul tavolo per troncare multiuso	bordo superio-re alla guida di battuta	bordo inferio-re alla guida di battuta
	Il pezzo lavorato si trova a ...	... sinistra del taglio	... destra del taglio	... sinistra del taglio	... sinistra del taglio
Bordo esterno	angolo obliquo orizzontale	45° destra	45° sinistra	0°	0°
	posizionamento del pezzo in lavoro-razione	bordo inferio-re sul tavolo per troncare multiuso	bordo inferio-re sul tavolo per troncare multiuso	bordo inferio-re alla guida di battuta	bordo superio-re alla guida di battuta
	Il pezzo lavorato si trova a ...	... destra del taglio	... sinistra del taglio	... destra del taglio	... destra del taglio

Italiano | 121

Controllare ed eseguire le registrazioni di base

- Prima di qualunque intervento sull'elettroutensile estrarre la spina di rete dalla presa.

Per poter garantire tagli precisi, dopo un utilizzo intenso della macchina, controllare le registrazioni di base dell'elettroutensile e se il caso, provvedere ad eseguire le dovute modifiche. Per queste operazioni è necessario avere esperienza e relativi utensili speciali.

Ogni Punto di servizio Clienti Bosch esegue questo tipo di operazione in modo veloce ed affidabile.

Regolazione del raggio laser

• Portare l'elettroutensile in posizione di lavoro.
• Ruotare il tavolo per troncare 17 fino a quando scatta in posizione a 0°.
• Rimuovere la copertura 57. (vedi figura T1)

Controllo: (vedi figura T2)

• Tracciare sul pezzo in lavorazione una linea di taglio diritta.
• Premere sul pulsante 4 e condurre lentamente verso il basso il braccio dell'utensile con l'impugnatura 5.
• Posizionare il pezzo in lavorazione in modo che i denti della lama di taglio siano allineati con la linea di taglio.
• Tenere fermo il pezzo in lavorazione in questa posizione e riportare lentamente verso l'alto il braccio dell'utensile.
• Fissare saldamente il pezzo in lavorazione.
• Accendere il raggio laser con l'interruttore 28.

Il raggio laser deve essere allineato per l'intera lunghezza con la linea di taglio sul pezzo in lavorazione anche se il braccio dell'utensile viene condotto verso il basso.

Regolazione: (vedi figura T3)

• Allentare la vite a testa zigrinata 58.
• Ruotare la vite di regolazione 59 (posizionamento orizzontale del laser) e/o 60 (posizionamento verticale del laser) fino a quando il raggio laser è parallelo per l'intera lunghezza alla linea di taglio sul pezzo in lavorazione.
• Serrare di nuovo con cautela la vite a testa zigrinata.

Regolazione dell'angolo obliquo standard 0° (verticale)

• Mettere l'elettroutensile nella posizione prevista per il trasporto.
• Ruotare il tavolo per troncare 17 fino a quando scatta in posizione a 0°.

Controllo: (vedi figura U1)

- Regolare un calibro angolare su 90° e posizionarlo sul tavolo per troncare 17.

Il lato del calibro per angoli deve essere allineato al banco per tagliare 8 per l'intera lunghezza.

Regolazione: (vedi figura U2)

• Allentare l'impugnatura di serraggio 30.
• Allentare il controdado della vite di battuta 22 con una chiave ad anello oppure una chiave fissa normalmente in commercio (10 mm).
• Avvitare o svitare la vite di battuta fino a quando il lato del calibro angolare è allineato alla lama di taglio per l'intera lunghezza.
• Serrare nuovamente l'impugnatura di serraggio 30.
• Successivamente serrare di nuovo il controdado della vite di battuta 22.

Qualora dopo la regolazione l'indicazione dei gradi 51 non è in linea con la marcatura 0° della scala 61, allentare la vite 62 con un cacciavite a croce comunemente in commercio ed allineare l'indicazione dei grandi lungo la marcatura 0°.

122 | Italiano

Regolazione dell'angolo obliquo standard 45° (verticale)

• Portare l'elettroutensile in posizione di lavoro.
• Ruotare il tavolo per troncare 17 fino a quando scatta in posizione a 0°.
• Allentare l'impugnatura di serraggio 30 e ribaltare il braccio dell'utensile all'impugnatura 5 fino alla battuta di arresto verso sinistra (45°).

Controllo: (vedi figura V1)

- Regolare un calibro angolare su 45° e posizionarlo sul tavolo per troncare 17.

Il lato del calibro per angoli deve essere allinea-to al banco per tagliare 8 per l'intera lunghezza.

Regolazione: (vedi figura V2)

• Allentare il controdado della vite di battuta 21 con una chiave ad anello oppure una chiave fissa normalmente in commercio (10 mm).
• Avvitare o svitare la vite di battuta fino a quando il lato del calibro angolare è allineato alla lama di taglio per l'intera lunghezza.
• Serrare nuovamente l'impugnatura di serraggio 30.
• Successivamente serrare di nuovo il controdado della vite di battuta 21.

Se dopo la regolazione l'indicazione dei gradi 51 non dovesse trovarsi in una linea con la marca-tura 45° della scala graduata 61 controllare prima ancora una volta la regolazione 0° per l'an-golo obliquo e l'indicazione dei gradi. Ripetere quindi di nuovo l'impostazione dell'angolo obli-quo 45°.

Regolazione della guida di battuta

• Mettere l'elettroutensile nella posizione prevista per il trasporto.
• Ruotare il tavolo per troncare 17 fino a quando scatta in posizione a 0°.

Controllo: (vedi figura W1)

- Regolare un calibro angolare su 90° e posizionarlo tra la guida di battuta 10 e lama di taglio 8 sul tavolo per troncare 17.

Il lato del calibro per angoli deve essere allineato alla guida di battuta per l'intera lunghezza.

Regolazione: (vedi figura W2)

• Allentare tutte le viti esagonali cave 32 con la chiave esagonale fornita in dotazione.
• Spostare la guida di battuta 10 fino a quando il calibro per angoli è allineato sull'intera lunghezza.
• Serrare di nuovo saldamente le viti.

Regolazione dell'indicazione dei gradi (orizzontalmente)

(vedi figura X)

• Mettere l'elettroutensile nella posizione prevista per il trasporto.
• Ruotare il tavolo per troncare 17 fino a quando scatta in posizione a 0°.

Controllo:

La linea centrale dell'indicazione dei gradi 14 deve essere in una linea con la marcatura 0° della scala 15.

Regolazione:

• Con un cacciavite a croce comunemente in commercio allentare la vite 63 ed allineare la linea centrale dell'indicazione dei gradi lungo la marcatura 0°.
• Serrare di nuovo saldamente la vite.

Trasporto

(vedi figura Y)

• Mettere l'elettroutensile nella posizione prevista per il trasporto.
• Rimuovere le staffe di prolunga.
• Trasportare l'elettroutensile tenendolo per l'impugnatura per il trasporto 26 oppure facendo presa negli appositi profili 64 laterali del tavolo per troncare multiuso.

- Trasportare l'elettroutensile sempre in due per evitare lesioni alla schiena.

Trasportando l'elettroutensile utilizzare esclusivamente i dispositivi di trasporto e mai i dispositivi di protezione.

Italiano | 123

Manutenzione ed assistenza

Manutenzione e pulizia

- Prima di qualunque intervento sull'elettroutensile estrarre la spina di rete dalla presa.

Se nonostante gli accurati procedimenti di produzione e di controllo l'elettroutensile dovesse guastarsi, la riparazione va fatta effettuare da un punto di assistenza autorizzato per gli elettroutensili Bosch.

In caso di richieste o di ordinazione di pezzi di ricambio, comunicare sempre il codice prodotto a 10 cifre riportato sulla targhetta di fabbricazione dell'elettroutensile!

Pulizia

Per poter garantire buone e sicure operazioni di lavoro, tenere sempre pulite l'elettroutensile e le fessure di ventilazione.

La cuffia oscillante di protezione deve poter sempre muoversi liberamente e deve poter chiudersi sempre autonomamente. Per questo motivo, tenere sempre pulito il campo intorno alla cuffia di protezione oscillante.

Ogni volta dopo aver terminato un lavoro, eliminare sempre polvere e trucioli soffiando aria compressa oppure utilizzando un pennello.

Pulire regolarmente il rullo di scorrimento 9 e l'unità di illuminazione e l'unità laser (24, 23).

Accessori

Set sacchetti per la polvere.... 2 605 411 222

Staffa di prolunga ..... 2 607 001 978

Lame per il taglio di legno e materiali in pannelli, pannelli e listelli

Lama di taglio 216 x 30 mm, 48 dentatura ..... 2 608 640 430

Lama di taglio 216 x 30 mm, 24 dentatura ..... 2 608 640 429

Parti di ricambio

Morsetto per serraggio rapido..1 609 203 P95

Supporto 1 609 203 P96

Piastre di posizionamento ..... 2 607 001 966

Set carboncini ..... 1 609 203 J13

Servizio di assistenza ed assistenza clienti

Il servizio di assistenza risponde alle Vostre domande relative alla riparazione ed alla manutenzione del Vostro prodotto nonché concernenti le parti di ricambio. Disegni in vista esplosa ed informazioni relative alle parti di ricambio sono consultabili anche sul sito:

www.bosch-pt.com

Il team assistenza clienti Bosch è a Vostra disposizione per rispondere alle domande relative all'acquisto, impiego e regolazione di apparecchi ed accessori.

Italia

Robert Bosch S.p.A.

Via Giovanni da Udine 15

20156 Milano

Tel.: [phone]

Fax: [phone]

Tel.: Filo diretto con Bosch: [phone]

14

www.Bosch.it

Svizzera

Tel.: [phone]

Fax: [phone]

Smaltimento

Avviare ad un riciclaggio rispettoso dell'ambiente la troncatrice radiale, gli accessori dismessi e gli imballaggi.

I componenti in plastica sono contrassegnati per il riciclaggio selezionato.

Solo per i Paesi della CE:

Non gettare elettroutensili dismessi tra i rifiuti domestici! Conformemente alla norma della direttiva CE 2002/96 sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE) ed all'attuazione del recepimento nel diritto nazionale, gli elettroutensili diventati inservibili devono essere raccolti separatamente ed essere inviati ad una riutilizzazione ecologica.

Con ogni riserva di modifiche tecniche.

124 | Nederlands
