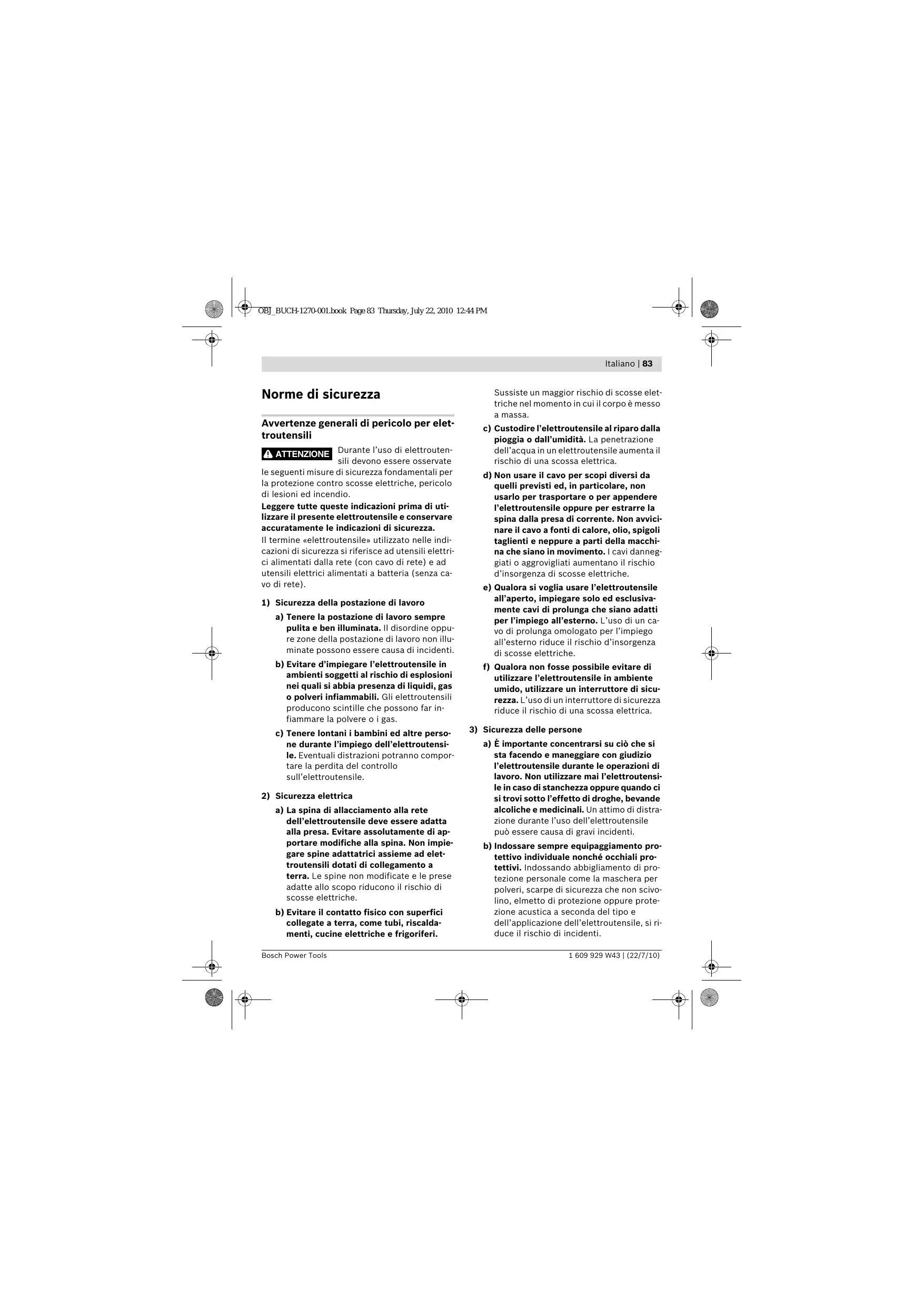

Avvertenze generali di pericolo per elettroutensili

ATENZIONE Durante I'uso di elettrotensili devono essere osservate

le seguenti misure di sicurezza fondamentali per la protezione contro scosse elettriche, pericolo di lesioni ed incendio.

Leggere tutte questeindicazioni prima di utilizzare il presente elettroutensile e conservare accuramente leindicazioni di sicurezza.

Il termine «elettroutensile» utilizzato nelle indicazioni di sicurezza si riferisce ad utensili elettrici alimentati alla rete (con cavo di rete) e ad utensili elettrici alimentati a batteria (senza cavo di rete).

1) Sicurezza della postazione di lavoro

a) Tenere la postazione di lavoro sempre pulita e ben illuminata. Il disordine oppure zone della postazione di lavoro non illuminate possono essere causa di incidenti.
b) Evitare d'impiegare l'elettROUTensile in ambienti soggetti al rischio di esplosioni nei quali si abbia presenza di liquidi, gas o polveri infiammabili. Gli elettROUTensili producono scintille che possono far in-fiammare la polvere o i gas.
c) Tenere lontani i bambini ed altri persone durante l'impiego dell'eletttroutensile. Eventuali restrazioni potranno compore la perdita del controllo sull'eletttroutensile.

2) Sicurezza elettrica

a) La spine di allacciamento alla rete dell'elettroutensile deve essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spine. Non impiegare spine adattatrici assieme ad elettroutensili dotati di collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche.
b) Evitare il contatto fisico con superfici collegate a terra, come tubi, riscaldamenti, cucine elettriche e frigoriferi.

Sussiste un maggior rischio di scosse elettriche nel momento in cui il corps èesso a massa.

c) Custodire l'elettroutensile al riparo alla pioggia o dall'umidità. La penetrazione dell'acqua in un elettroutensile aumento il rischio di una scossa elettrica.
d) Non usare il cavo per scopi diversi da quelli previsti ed, in particolare, non usarlo per trasportare o per appendere l'elettROUTensile oppure per estrarre la spina dalla presa di corrente. Non avvici-nare il cavo a fonti di calore, olio, spigoli taglienti e neppure a parti della macchina che siano in movimento. I cavi danneggiati o aggrovigliati augmentano il rischio d'insorgenza di scosse elettriche.
e) Qualora si voglia usare l'elettroutensile all'aperto, impiegare solo ed escludamente cavi di prolunga che siano adatti per l'impiego all'esterno. L'uso di un cano di prolunga omologato per l'impiego all'esterno riduce il rischio d'insorgenza di scosse elettriche.
f) Qualora non fosse possibile evitare di utilizzato l'elettroutensile in ambiente umido, utilizzato un interruptore di sicurezza. L'uso di un interruptore di sicurezza riduce il rischio di una scossa elettrica.

3) Sicurezza delle persone

a) É importante concentrarsi su ciò che sista facendo e maneggiare con giudizio l'elettROUTensile durante le operazioni di lavoro. Non utilizzato mai l'elettROUTensile in caso di stanchezza oppure quando ci si trovi sotto l'effetto di droge, bevande alcoliche e medicinali. Un attimo di restrazione durante l'uso dell'elettROUTensile cui è essere causa di gravi incidenti.
b) Indossare sempre equipaggiamento protettivo individuale nonché occhiali protettivi. Indossando abbigliamento di protezione personale come la maschera per polveri, scarpe di sicurezza che non scivolino, elmetto di protezione oppure protezione acustica a seconda del tipo e dell'applicazione dell'elettroutensile, si riuduce il rischio di incidenti.

c) Evitare l'accensione involontaria dell'eletttroutensile. Prima di collegarlo alla rete di alimentazione elettrica e/o alla batteria ricaricabile, prima di prenderlo oppure prima di iniziare a trasportarlo, assicurarsi che l'eletttroutensile sia spento. Tenendo il dito sopra l'interrutto相处 nelle si trasporta l'eletttroutensile oppure collegandolo all'alimentazione di corrente con l'interruttore inserito, si vengono a creare situazioni pericolose in cui possono verificarsi seri incidenti.
d) Prima di accendere l'elettroutensile togliere gli attrezzi di regolazione o la chiave inglese. Un accessorio oppure una chiave che si trovi in una parte rotante della macchina può provocare seri inci denti.
e) Evitare una posizione anomala del corpo. Avere cura di mettersi in posizione sicura e di mantenere l'equilibrio in agli situazione. In quello modo è possibile controllare meglio l'elettroutensile in caso di situazioni inaspettate.
f) Indossare vestiti adeguati. Non indossare vestiti larghi, né portare bracciali e catinene. Tenere i capelli, i vestiti ed i guanti lontani da pezzi in movimento. Vestiti lenti, gioielli o capelli lunghi potranno impigliari si in pezzi in movimento.
g) In caso fosse previsto il montaggio di dispositivi di aspirazione della polvere e di raccolta, assicurarsi che gli stessi siano collegati e che vengano utilizzati correttamente. L'utilizzo di un'aspirazione polvere cui ridurre lo svilupparsi di situazioni pericolose dovute alla polvere.

4) Trattamento accurato ed uso corretto degli elettroutensili

a) Non sottoporre la macchina a sovraccarico. Per il proprio lavoro, utilizzato escludisamente l'elettROUTensile esculita-mente previsto per il caso. Con un elettROUTensile adatto si lavora in modo migliorere e più sicuro nell'ambito della sua potenza di prestazione.

b) Non utilizzato mai eletttroutensili con interrottori difettosi. Un elettrottensile con l'interruttore rotto è pericoloso e delve essere aggiatato.
c) Prima di procedere ad operazioni di regolazione sulla macchina, prima di sostituire parti accessorie oppure prima di posare la macchina al termine di un lavoro, estrarre sempre la spina alla presa della corrente e/o estrarre la batteria ricaricabile. Tale precauzione eviterà che l'eletttroutensile possa essere quello in funzione involontariamente.
d) Quando gli elettroutensili non vengono utilizzati, conservarli al di fuori del raggio di accesso di bambini. Non fare usare l'elettroutensile a persona che non siano abituate ad uso o che non abbiano lo to le presenti istruzioni. Gli elettroutensili sono macchine pericolose quando vengono utilizzati da persona non dotate di sufficiente esperienza.
e) Eseguire la manutenzione dell'elettroutensile operando con la dovuta diligenza. Accertarsi che le parti mobili della macchina funzionino perfettamente, che non s'inceppino e che non ci siano pezzi rotti o danneggiati al punto da limitare la funzione dell'elettroutensile stesso. Prima di iniziare l'impiego, far riparare le parti danneggiate. Numerosi incidenti vengono causati da elettroutensili la cui manutenzione è stata effettuata molto accuramente.
f) Mantenere gli utensili da taglio sempre nelle attività e puliti. Gli utensili da taglio curati con particolare attenzione e con taglienti affiliati s'inceppano meno frequentemente e sono più facile da condurre.
g) Utilizzare l'eletroutensile, gli accessori opzionali, gli utensili per applicazioni specifiche ecc., sempre attenendosi alle presenti istruzioni. Cosi facendo, tenere sempre presente le condizioni di lavoro e le operazioni da eseguire. L'impiego di elettroutensili per usi diversi da quelli consentiti potra dar luogo a situazioni di pericolo.

5) Assistenza

a) Fare riparare l'eletttroutensile solo ed escludivamente da personale specializzato e solo impiegando pezioni di ricambio originali. In tale maniera potra essere salvaguardata la sicurezza dell'eletttroutensi-le.

Indicazioni di sicurezza per seghe tron-catrici

L'elettroutensile viene consignato con una targhetta di individazione di pericolo in lingua tedesca (contrassegnata con il numero di riferimento 2 nell'illustrazione dell'elettroutensile sulla pagina con la rappresentazione grafica).

Prima della messa in esercizio, applicare sulla targhetta di pericolo in lingua tedesa l'autoadosivo nella lingua del Vostro Paese che trovate fornito a corredo.

Mai rendere illeggibili le targhette di pericolo applicate all'eletttroutensile.
Non mettersi mai sull'elettroutensile. Si viene a create il pericolo di seri incidenti se l'elettroutensile si ribalta oppure se parti del corpo arrivano a toccare accidentallymente la lama.
Accertarsi che la cuffia di protezione funzioni correttamente e che si possa muoverileliberamente. Mai bloccare la cuffia di protezione quando si trova in posizione aperta.
Mentre l'elettroutensile è ancorta in funzione, mai cercare di rimuovere resti di tagli, trucoli di legno o simile alla zona di taglio.

Prima di tutto bisogna sempreMETTERe il braccio dell'utensile in posizione di riposo e poi spegnere l'elettroutensile.

Avvincare la lama alla superficie in lavorazione soltanto quando è in azione. In caso contrario vi è il pericolò di provocare un contraccolpo se la lama si inceppa nel pezzo in lavorazione.
Avere cura di tenere le impugnature sempre asciutte, pulite e libero da olio e grasso. Im-pugnature sporche di grasso e di olio sono scivolose e possono causare la perdita del controllo.
Cominciare ad utilizzare l'elettROUTensile solo quando sulla superficie di lavoro si trovi sostanto il pezzo in lavorazione e sua completeness libera da agli tipo di utensile di regolazione, da trucoli di legno ecc.. Piccoli pezzetti di legno oppure altri tipi di oggetti che entrano in contatto con la lama in rotazione possono arrivare a colpire l'opereatore con un'alta velocità.
- Tenere il pavimento libero da trucoli di legno e resti di materia. É possibile scivolare o inciampare.
Fissare sempre il pezzo in lavorazione avenida cura di bloccarlo bene. Non lavorare mai pezzi troppo piccoli per poter essere bloccati correttamente in posizione. In caso contrario la distanza della mano rispetto alla la ma in rotazione sarebbe troppo ridotta.
Utilizzare l'elettROUTensile esclusivamente per i materiali che sono indicati nell'uso conforme alle norme. In caso contrario l'elettROUTensile potrebbe essere sovraccaricato.
Qualora la lama di taglio dovesse bloccarsi, specnere l'elettROUTensile e tenerlo fermo in posizione nel pezzo in lavorazione fino a quando la lama non si sare fermata completamente. Per evitare un contraccolpo, il pezzo in lavorazione può essere rimioso solamente dopo l'arresto della lama di taglio. Eliminare la causa del bloccaggio della lama di taglio prima di avviare di nuovo l'elettROUTensile.

Non utilizzato mai lame smussate, incrinate, deformate oppure danneggiate. Lame per seghe non più affiliate oppure deformate implicano un maggiore attrito nella fessura di taglio augmentando il pericolo di blocchi e di contraccolpi.
Utilizzare sempre lame per seghe che abbian no la misura corretta ed il foro di montaggio adatto (p. es. a stella oppure rotondo). In caso di lame per sega inadatte ai relativi pezioni di montaggio, la rotazione non sare perfettamente circolare e si create il pericolo di una perdita di controllo.
Mai utilizzato lame di acciaio rapido ad alta lega (Acciaio HSS). Questo tipo di lame posso sono rompersi lavorente.
- Una volta terminati i lavori, mai afferrare la lama prima che si si'a raffreddata completeness. La lama di taglio tends a scaldarsi molto durante la fase operativa.
Nonutilizzaremai l'utensile sensa la piatra di posizionamento.Sostituireuna piatra di posizionamento difettosa.Senza una piatra di posizionamento in perfetto stato è possibile ferirsi alla lama di taglio.
Controllare regolarmente il cavo e far riparare un cavo danneggiato esclusivamente da un centro di Assistenza Clienti autorizzato per elettroutensili Bosch. Sostituire cavi di prolunga danneggiati. In quello modo po-tra essere salvaguardata la sicurezza dell'elettroutensile.

Conservare l'elettroutensile inutilizzato in modo sicuro. Il posto di magazzinaggio deve essere asciutto e chiudibile. Qesto impedi-sce che l'elettroutensile venga danneggiato a causa del magazzinaggio oppure che venga utilizzato da persone non esperte.
Non dirigere mai il raggio laser verso persona oppure animali ed evitare di guardare direttamente il raggio laser. Questo elettruttensile genera un raggio laser della classe laser 2 conforme alla norma EN 60825-1. Vi è dunque il pericololo di abbagliare altre persona.
Non sostituire il laser integrato applicandovi un laser di un altro tipo. Un laser che non sia perfettamente adattato a quello eletttrou-tensile più essere fonte di seri pericoli per le persone.
Assicurare il pezzo in lavorazione. Un pezzo in lavorazione può essere bloccato con sicurezza in posizione solo utilizzando un apposto dispositivo di serraggio oppure una morsa a vite e non tenendolo con la semplice mano.
Mai abbandonare I'elettroutensile prima che si sua fermato completeness. Portautensili od accessori in fase di arresto posso-no provocare incidenti gravi.
Mai utilizzato l'elettrotensile con un cavo danneggiato. Non toccare il cavo danneggiato ed estrarre la spina di rete in caso che si dovesse danneggiare il cavo nelle la!. vora. Cavi danneggiati augmentano il rischio di una scossa di corrente elettrica.

Simboli

I seguito simboli possono essere molto importanti per l'utilizzo dell'eletttroutensile in dotazione. è importante imprimersi bene nella mezzo i simboli ed il rispetto significato. Un'interpretazione corretta dei simboli contribuisce ad utilizzato meglio ed in modo più sicuro l'eletttroutensile.

Simbolo

Significato

Indossare una maschera di protezione contro la polvere.

Italiano | 87

Simbolo	Significato
	Indossare degli occhiali di protezione.
	Portare cuffie di protezione. L'effetto del rumore più provocare la perdita dell'udito.
	Mai avvincare le mani alla zona di taglio nelle l'electrontroutsile è in funzione. Toccando la lama vi è un serio rischio di incidente.
	Non dirigere mai il raggio laser versuso persone oppure animali ed evitare di guardare direttamente il raggio laser. Questo elettrouten-sile genera un raggio laser della classe laser 2 conforme alla norma EN 60825-1. Vi è dunque il pericolo di abbagliare altre persona.
	Tenere in considerazione le dimensioni della lama di taglio. Il diametro del foro deve combaciare perfettamente con l'alberino portautensili è delve essere sulla giocco. Non utilizzato mai né riduzioni né adattatori.
	Area di pericolò! Possibilmente, non avvincare mai aquesta zona né le mani, né le dita e neppure le braccia.
	Il dispositivo di sicurezza per il trasporto 29 facilitita sensibilmente le operazioni di trasporto dell'elettroutensile da un luogo di operazione ad un'alto. - Dispositivo di sicurezza per il trasporto 29 premuto completenesslbero l'interno: Bloccaggio dell'elettroutensile (posizione prevista per il trasporto) - Dispositivo di sicurezza per il trasporto 29 tirato completenesslbero l'esterno: Sblocco dell'elettroutensile (posizione operativa)
	Solo per i Paesi della CE: Nongettare elettroutensili dismessi tra i rifiuti domestici! Conformmente alla norma della direttiva 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE) ed all'attuazione del recepimento nel diritto nazionale, gli elettroutensili divertati inservibili devono essere raccolti separatamente ed essere inviati ad una riutilzza-ione ecologica.

Descrizione del funzionamento

Leggere tutte le avventenze di pericolo e le istruzioni operative. In caso di mancato rispetto delle avventenze di pericolo e delle istruzioni operative si potrare create il pericolo di scosse elettriche, incendi e/o incidenti gravi.

Uso conforme alle norme

L'elettroutensile è idoneo per essere utilizzato come apparentecchio fisso per tagli longitudinali e trasversali nel legno seguating un corso diritto del taglio. Con questi impieghi sono possibili angoli obliqui orizzontali da -47^ fino a +47^ ed angoli obliqui verticali da 0^ fino a 45^ .

La potenza dell'elettroutensile è prevista per tagliare legno duro e legno tenero.

L'eeltroutensile non è idoneo per il taglio di alluminio o di altri metalli non ferrosi.

Componenti illustrati

La numerozione dei componenti illustrati si riferisce alla rappresentazione dell'elettroutensile sulle pagine con le rappresentazione grafiche.

1 Impugnatura
2 Targhetta di individazione di pericololo del raggio laser
3 Leva per allentamento del braccio dell'uten-sile
4 Cuffia di protezione
5 Cuffia di protezione oscillante
6 Rullo di scorrimento
7 Forature per montaggio
8 Tavolo per troncare multiuso
9 Pomello di fissaggio per angoli obliqui variabili (orizzontale)
10 Antirovesciamento
11 Piastra di posizionamento
12 Indicazione dei gradi (orizzontale)
13 Scala graduata per angolo obliquo (orizzontale)
14 Prolunga delenco per tagliare
15 Guida di battuta

16 Morsetto
17 Leva di blocco per angoli obliqui variabili (verticale)
18 Guida di profondità
19 Sacchetto per la polvere
20 Interruttore di avvio/arresto
21 Interruttore per laser (tracciatura della linea di taglio)
22 Espulsione dei trucioli
23 Forature per morsetto a C
24 Impugnatura per il trasporto
25 Chiave per esagono cavo (6 mm)
26 Vite di fissaggio del dispositivo di trazione
27 Profilo per il trasporto
28 Supporto per prolunga delenco per tagliare (sull'elettroutensile)
29 Dispositivo di sicurezza per il trasporto
30 Blocco dell'alberino
31 Vano batterie
32 Supporto per prolunga del banco per tagliare (sulla seconda prolunga del banco per tagliare)
33 Vite ad esagono cavo (6 mm) per fissaggio della lama
34 Flangia di serraggio
35 Flangia di serraggio interna
36 Lama di taglio
37 Vite ad alette
38 Barra filettata
39 Indicazione dei gradi (vertical)
40 Scala graduata per angolo obliquo (vertical)
41 Dispositivo di trazione
42 Arresto della carcassa per guida di profondità
43 Viti per piatra di posizionamento

L'accessorio illustrato oppure descripto non è compreso nel volume di fornitura standard. L'accessorio completo è contentuto nel loro programma accessori.

Italiano

89

Dati tecnici

Troncatrice radiale		PCM 7 S
Codice prodotto		3 603 M01 3..
Potenza nominale assorbita	W	1200
Tensione nominale	V	230
Frequenza	Hz	50/60
Numero di giri a vuoto	min-1	4800
Tipo di laser	nm	650
	mW	< 1
Classe laser		2
Peso in funzione della EPTA-Procedure 01/2003	kg	11,8
Classe di sicurezza		☐/II

Dimensioni ammissibili del pezzo in lavorazione (massimo/minimo) vedi pagina 95.

I dati sono validi per una tensione nominale [U] di 230 V. In caso di tensioni differenti e di modelli specifici dei paesi di impiego, QUESTi dati possono variare.

Si prega di tenere presente il codice prodotto applicativo sulla targhetta di costruzione del Vostro elettROUTensile. Le descriptorioni commerciali di singoli elettROUTensili possono variate.

Misure per lame per segatrice adatte

Diametro della lama	mm	190
Spessore della lama ori-ginale	mm	1,4-2,5
Diametro di foratura	mm	30

Informazioni sulla rumorosità e sulla vibrazione

Valori misurati per rumorosità rilevati conformmente alla norma EN 61029.

Il livello di pressione acustica stimato A della macchina ammonta a dB(A): livello di rumorosi-tà 94 dB(A); livello di potenza acustica 107 dB(A). Incertezza della misura K = 3 dB.

Usare la protezione acustica!

Valori totali delle oscillazioni (somma di vettori in tre direzioni) misurati conformmente alla norma EN 61029:

Valore di emissione dell'oscillazione a_h < 2,5m / s^2 , Incertezza della misura K = 1,5m / s^2

Il livello di vibrazioni indicate nelle presenti istruzioni è stato rilevato seguito una procedura di misurazione conforme alla norma EN 61029 e più essere utilizzato per confrontare gli elettroutensili. Lo stesso è idoneoanche per una valutazione temporanea della sollecitatione da vibrazioni.

Il livello di vibrazioni indicate rappresenta gli impieghi principali dell'elettroutensile. Qualora l'elettroutensile venisse utilizzato tuttavia per altri impieghi, con accessori differenti oppure con manutenzione insufficiente, il livello di vibrazioni cui differire. Questo cui augmentare sensibilmente la sollecitazione da vibrazioni per l'intero periodo di tempo operativo.

Per una valutazione precisa della sollecitatione da vibrazioni bisognerebbe considerare ancche i tempi in cui l'apparecchio è spento oppure è accesso ma non è utilizzato effettivamente. Questo può ridurre chiaramente la sollecitatione da vibrazioni per l'intero periodo operativo.

Adottare misure di sicurezza supplementari per la protezione dell'operaatore dall'effetto delle vibrazioni come p.es.: manutenzione dell'elettroutensile e degli accessori, mani calde, organizzazione dello svolgimento del lavoro.

Dichiarazione di conformità

C

Assumendone la piena responsabilità, dichiariamo che il prodotto descririto nei «Dati tecnici» è conforme alle seguenti normative ed ai relativi documenti: EN 61029, EN 60825-1 in base alle prescrizioni delle direttive 2004/108/EG, 2006/42/EG.

Fascicolo technique:

Assicurarsi sempre che la macchina non possa avviarsi involontariamente. La spina di rete non deve mai essere collegata all'alimentazione elettrica né durante le operazioni di montaggio, né nel corso di qualunque tipo di intervento sull'elettROUTensile.

Volume di fornitura

A riguardo osservare l'illustrazione del volume di fornitura riportata all'inizio delle istruzioni per l'uso.

Prima di mettere in esercizio l'eletttroutensile per la prima volta, accertarsi che lo stesso sia stato fornito completo di tutte le componenti riportate sotto:

-Sega troncatrice con lama di taglio gia montata
- Sacchetto per la polvere 19
- Prolunga delenco per tagliare 14 (2x)
- Morsetto 16
- Chiave per esagono interno 25
- Batterie (2x, fornato LR03, 1,5 V)

Notabene:Accertarsi che l'elettroutensile non abbia nessun tipo di difetto.

Prima di agli utilizzato dell'eletttroutensile devono essere controllati attendamente i dispositivi di protezione oppure eventuali parti leggermente danneggiate per accertarsi che esse funzionino perfettamente e conformamente allo specifico utilizzato previsto. Controllare che le parti mobili funzionano perfettamente e che non si bloccano ed accertarsi che non vi siano componenti danneggiati. Tutte le parti devono essere montate

correttamente e secondo tutte le condizioni previste per garantire un perfetto esercizio della macchina.

In caso di dispositivi di protezione e parti danneggiati si deve provvedere a far eseguire una riparazione oppure una sostituzione degli stessi rivolgendosi ad un'officina specializzata munita di debita autorizzazione.

Utensili necessari non compresi nel volume di fornitura:

• Cacciavite a croce

Montaggio dei componenti singoli

• Togliere con cautela dal loro imballaggio tutti i particolari forniti in dotazione.
• Rimuovere dall'eletttroutensile e dagli accessori forniti in dotazione tutto il materiale di imballaggio.
• Per facilitare il lavoro durante il montaggio degli elementi dell'apparecchio forniti in do-tazione tenere presente che l'elettroutensile è in posizione di trasporto.

Inserimento delle batterie (vedi figura A)

• Aprire il vano batterie 31.
• Inserire le batterie fornite in dotazione conformmente alla polarizzazione prestabilita.
• Chidere il vano batterie.

Montaggio delle prolunge del banco per tagliare (vedi figura B)

Le prolonghe del banco per tagliare 14 possono essere posizionate a sinistra, a destra oppure davanti sull'elettroutensile.

Ilsystemadinnesto flessibile consente unamolteplicitàdi varianti di prolunga (vedifiguraH).

In caso di necessità insertire la prolunga del banco per tagliare 14 nei supporti 28 sull'elettroutensile oppure nei supporti 32 della seconda prolunga del banco per tagliare.

Montaggio stazionario oppure flessible

Per poter garantire una maneggevolezza sicura, prima dell'utilizzo, l'elettroutensile deve essere montato su una superficie di lavoro pianae e resistente (p. es. banco di lavoro).

Montaggio su una superficie di lavoro (vedere figura D1)

• Avvitare oppure svitare l'antirovesciamento 10 sino a quando l'elettroutensile appoggia diritto sulla superficie di lavoro.
  Utilizzato un adatto raccordo a vite, fissare l'elettroutensile sulla superficie di lavoro. A tal fine sono previste le forature 7.

Montaggio su un ravolo da lavoro Bosch (vedere figura D2)

I tavoli da lavoro della Bosch GTA (p. es. PTA 2400) offrono all'elettroutensile un bloccaggio su agli fondo grazie ai piedini regolabili in altezza. I supporti per il pezzo in lavorazione dei tavoli da lavoro hanno la funzione di supportare pezzi in lavorazione lunghi.

Leggere tutte le avventenze di pericolo ed istruzioni operative fornite insieme al tavo- lo universale. In caso di mancato rispetto delle avventenze di pericolo e delle istruzioni operative si potrare create il pericolo di scosse elettriche, incendi e/o lesioni gravi.
Prima di applicarvi l'elettroutensile, montare correttamente il ravolo da lavoro. Un montaggio correttto è indispensable per impedire il rischio di crollo.
- Montare l'eeltroutensile sul ravolo da lavoro in posizione di trasporto.

Aspirazione polvere/aspirazione trucioli

Polveri e materiali come vernici contententi piombo, alcuni tipi di legname, minerali e metalli possono essere dannosi per la salute. Il contatto oppure l'inalazione delle polveri possono causare reazioni allergiche e/o malattie delle vie respiratoriè dell'operaatore oppure delle persone che si trovano nelle vicinanze.

Determine polveri come polvere da legname di faggio o di quercia sono considerate cancerogene, in modo particolare insieme ad additivi per il trattamento del legname (cromato, protezione per legno). Materiale contente amiente deve essere lavorato escludamente da personale specializzato.

• Utilizzare sempre un'aspirazione polvere.
• Provedere per una buona aerazione del posto di lavoro.
• Si consiglia di portare una mascherina protettiva con classe di filtraggio P2.

Osservare le norme in vigore nel Vostro paese per i materiali da lavorare.

L'aspirazione polvere/aspirazione trucioli può venire bloccata da polvere, trucioli oppure da pezzetti rotti del pezzo in lavorazione.

• Specnere l'elettroutensile e staccare la spina di rete alla presa di corrente.
• Attendere fino a quando la lama di taglio è completenesseferma.
• Individuare la causa del bloccaggio ed eliminarla.

Aspirazione propria (vedi figura C)

• Inserire il sacchetto per la polvere 19 sull'espulsione dei trucioli 22.

Durante l'opération di taglio il sacchetto per la polvere non deve mai poter arrivare a toccare la parti mobili della macchina.

Svuotare sempre in tempo il sacchetto per la polvere.

92 | Italiano

Aspirazione esterna

Per l'aspirazione è possibile collegare all'espul- sione dei trucioli 22anche un tubo di aspirapol- vere ( 36mm)

L'aspirapolvere deve essere adatto per il materiale da lavorare.

Utilizzare un aspiratore speciale per l'aspirazione di polveri particolaremente nocive per la salute, cancerogene oppure polveri asciutte.

Cambio degli utensili (vedi figure E1-E4)

Prima di qualunque intervento sull'elettrou-tensile estrarre la spina di rete alla presa.
- Montando lalama portare sempre guanti di protezione. Toccando la lama vi è il pericolodi incidenti.

Utilizzare esclusivamente lame per sega la cui velocità massima ammessa sua maggiore di quello del funzionamento a vuoto dell'elettroutensile in dotazione.

Utilizzare esclusivamente lame per sega che corrispondono ai dati caratteristici indicati nelle presenti istruzioni d'uso, omologate secondo la norma EN 847-1 e munite della rispetto contrassegno.

Utilizzare esclusivamente lame da taglio consiggliate dal produttore del presente elettroutensi-le e che siano adatte per il materiale che si desidera lavorare.

Smontaggio della lama

• Portare l'elettroutensile in posizione di lavoro.
• Ruotare la vite ad esagono cavo 33 tramite la chiave esagonale in dotazione 25 e premere contemporaneamente il blocco del mandrino 30 quando necessario per farlo scattare in posizione.

• Tenere premuto il blocco del mandrino 30 e svitare la vite 33 in senso orario (filettatura sinistrorsa!).
  Rimuovere la flangia di serraggio 34.
  Premere sulla leva 3 e orientare indietro fino all'arresto la cuffia di protezione oscillante 5.

• Tenere la cuffia di protezione oscillante in questa posizione e togliere la lama da taglio 36.

• Condurre lentamente di nuovo verso il basso la cuffia di protezione oscillante.

Montaggio della lama

Se necessario, prima del montaggio pulire tutte le parti che devono essere montate.

• Premere sulla leva 3, orientare indietro fino all'arresto la cuffia di protezione oscillante 5 e tenerla in esta posizione.
• Applicare la nuova lama di taglio sulla flangia di serraggio interna 35.
  Durante il montaggio accertarsi che la direzione di taglio della dentatura (direzione della freccia sulla lama di taglio) corrisponda alla direzione della freccia sulla cuffia di protezione!
• Condurre lentamente di nuovo verso il basso la cuffia di protezione oscillante.
• Applicare la flangia di serraggio 34 e la vite 33.

Premere il blocco dell'alberino 30 sino a quando lo stesso scatta in posizione e serra re in senso antiorario la vite.

Uso

Prima di qualunque intervento sull'elettrou-tensile estrarre la spina di rete alla presa.

Dispositivo di sicurezza per il trasporto (vedi figura F)

Il disposicao di sicurezza per il trasporto 29 facilita sensibilmente le operazioni di trasporto dell'elettroutensile da un luogo di operazione ad un'alto.

Sblocco dell'elettroutensile (posizione operativa)

Premere leggermente verso il basso il braccio dell'utensile sull'impugnatura 1 per sbloccare il dispositivo di sicurezza per il transporte 29.

• Tirare il dispositivo di sicurezza per il trasporto 29 completeness all'esterno.
• Spostare il braccio dell'utensile lentamente verso l'alto.

Bloccaggio dell'elettroutensile (posizione prevista per il trasporto)

• Allentare la vite di fissaggio 26 qualora la stessa fosse serrata. Tirare completamente in avanti il braccio dell'utensile e serrare di nuovo saldamente la vite di fissaggio.
• Avvitare la guida di profondità 18 completeness versus l'alto. (vedi «Regolazione della guida di profondità», pagina 95)
  Per il blocco del ravolo per troncare 8 serrare il pomello di fissaggio 9.
  Premere sulla leva 3 ed orientare contemporaneamente verso il basso il braccio dell'utensile sull'impugnatura 1 sino a quando è possible premere completamente verso l'interno il dispositivo di sicurezza per il transporte 29.

Il braccio dell'utensile è ora bloccato in modo sicuro per il trasporto.

Fissaggio del pezzo in lavorazione (vedi figura G)

Per poter garantire un'ottimale sicurezza sul posto di lavoro, il pezzo in lavorazione deve sempre essere bloccato in posizione.

Non lavorare mai pezzi troppo piccoli per poter essere bloccati correttamente in posizione.

Premere forte il pezzo in lavorazione contro la guida di battuta 15.
- Infilare il morsetto a C in dotazione 16 in uno dei fori appositamente previsti 23.
- Allentare la vite ad alette 37 ed adattare il morsetto al materiale da lavorare. Stringere di nuovo bene la vite ad alette.
- Fissare il pezzo in lavorazione ruotando la barra filettata 38.

Allentamento del pezzo in lavorazione

• Per l'allentamento del morsetto ruotare la barra filettata 38 in senso antiorario.

Prolunga del banco per tagliare (vedi figura H)

Pezzi in lavorazione lunghi devono essere supportati all'estremità libera.

Ilsystema ad innesto flessibile delle prolunghedelbanco per tagliare14 consente una molteplicità di varianti di prolunga.

• In caso di necessità insertire la prolunga del banco per tagliare 14 nei supporti 28 sull'elettroutensile oppure nei supporti 32 della seconda prolunga del banco per tagliare.

Impostazione dell'angolo obliquo

Durante la regolazione dell'angolo obliquo non azionare mai l'interruttore di avvio/arresto 20. Qualora I'elettroutensile dovesse accendersi accidentally, esiste pericolodi lesioni.

Regolazione della posizione orizzontale dell'angolo obliquo

L'angolo obliquo in senso orizzontale cui seere registrato in un Campo che va da 47^ (lato siniistro) sono a 47^ (lato destro).

• Allentare il pomello di fissaggio 9, qualora quello dovesse essere stretto forte.
• Ruotare il ravolo per troncare 8 al pomello di fissaggio versuso sinistra oppure versuso destra fino a quando la Scala graduata per angolo obliquo 12 indica l'angolo obliquo desiderato.
• Avvitare di nuovo forte il pomello di fissaggio 9.

Per la regolazione veloc e precise di angoli obliqui utilizzati frequentemente il ravolo per troncare 8 scatta in posizione per i seguenti angoli standard:

-45^ / -30^ / -22,5^ / -15^/

0^ / 15^ / 22,5^ / 30^ / 45^

94 | Italiano

Regolazione della posizione verticale dell'angolo obliquo (vedi figura I)

L'angolo obliquo verticale può essere regolato entrou un Campo che va da 0^ fino a 45^ .

• Allentare la leva di blocco 17.
• Ribaltare il braccio dell'utensile all'impugnatura 1 sino a quando l'indicazione dei gradi 39 arrivara a visualizzato l'angolo obliquo che si desidera.
• Tenere in questa posizione il braccio dell'utensile e stringere di nuovo forte la leva di blocco 17.

Per una regolazione veloce e precise degli angoli standard 0^ e 45^ sulla carcassa della macchina si trovano apposite tacche.

• Allentare la leva di blocco 17.
• A tal fine, ribaltare il braccio dell'utensile all'impugnatura 1 fino alla battuta di arresto verso destra (0^) oppure fino alla battuta di arresto verso sinistra (45^) .
• Serrare nuovamente la leva di blocco 17.

Messa in funzione

Osservare la tensione di rete! La tensione della rete deve corrispondere a quella indicata sulla targhetta dell'elettroutensile. Gli elettrotensili con l'indicazione di 230 V possono essere collegatianche alla rete di 220V

Accensione (vedi figura J)

• Per la messa in funzione preme l'interruttore di avvio/arresto 20 e tenerlo premuto.

Notabene:Per motividi sicurezza non è possibile bloccare l'interruttore avvio/arresto 20 chedevessere tenuto sempre premuto durantel'esercizio.

Solo premendo sulla leva 3 è possibile posizionare il braccio dell'utensile verso il basso.

• Pertanto per tagliare è necessario premeire inoltre la leva 3 per azionare l'interruttore di avvio/arresto 20.

Spegnimento

Per spegnere rilasciare l'interruttore di avvio/arresto 20.

Indicazioni operative

Indicazioni generali per l'operazione di taglio

Prima del taglio serrare sempre saldamente il pomello di fissaggio 9 e la leva di blocco 17. In caso contrario la lama di taglio potrebbe bloccarsi nel pezzo in lavorazione.
Prima di agli operazione di taglio ci si deve accertare che in nessuna occasione la lama di taglio potra arrivare a toccare né la guida di battuta, né i morsetti e neppure altre parte della macchina. Rimuovere battute ausiliarie eventualmente montate oppure adattarle in modo conforme.

Proteggere la lama di taglio da battute e da colpi. Non sottomorre mai la lama da taglio a pressione laterale.

Non lavorare mai pezzi in lavorazione deformati. Il pezzo in lavorazione deve averere sempre un bordo diritto che permetta di poggiarvi la guida di battuta.

Pezzi in lavorazione lunghi devono essere supportati all'estremità libera.

Tracciatura della linea di taglio (vedi figura K)

Un raggio laser visualizza la linea di taglio della lama. In quello modo è possibile posizionale con precisione il pezzo da segare alla dover aripire la cuffia di protezione oscillante.

• A tal fine, accendere il raggio laser con l'interrettore 21.
• Allineare la marcatura apposta sul pezzo in lavorazione con il bordo destro della linea la ser.

Posizione dell'operaatore (vedi figura L)

Non posizionarsi mai in linea con la lama di taglio davanti all'elettroutensile pensi sempre spostati lateramente della lama di taglio. In quello modo il corpo è protetto da un possibile contraccolpo.
Non avvincare mai le mani, le dita oppure le braccia alla lama in rotazione.
Non incrociare mai le proprie braccia davanti al braccio dell'utensile.

Dimensioni ammissibili del pezzo in lavorazione

Dimensioni massime dei pezzi in lavorazione:

Angolo obliquo orizzontale	verticale	Altezza x larghezza
0°	0°	40 x 220 mm
45°	0°	40 x 150 mm
0°	45°	18 x 220 mm
45°	45°	18 x 150 mm

Dimensioni minime dei pezzi in lavorazione: (= tutti i pezzi in lavorazione che possono essere fissati, con il morsetto fornito in dotazione 16, a sinistra o a destra della lama di taglio): 100 × 40 ~mm (lunghezza x larghezza)

Max. profondità di taglio (0^ / 0^) : 40~mm

Taglioswana movimento di trazione (tranciatura) (vedere figura M)

• Per esecuzioni di taglio senza movimento di trazione (pezzi in lavorazione di piccole dimensioni) allentare la vite di fissaggio 26 qualora esta dovesse essere avvitata. Spingere il braccio dell'utensile fino all'arresto in direzione della guida 15 ed avvitare di nuovo la vite di arresto 26.
• Serrare il pezzo in lavorazione a seconda delle rispettive dimensioni.
• Registrate l'angolo obliquo che si desidera.
• Accendere l'elettroutensile.
  Premere sulla leva 3 e condurre lentamente versuso il basso il braccio dell'utensile con l'im-pugnatura 1.
• Tagliare completeness in lavorazione esercitando una pressione uniforme.
• Specnere l'elettrottensile ed attendere fino a quando la lama si sare fermata completa-mente.
• Spostare il braccio dell'utensile lentamente verso l'alto.

Taglio con movimento di trazione

• Per tagli eseguiti con l'aiuto del dispositorio di trazione 41 (pezzi in lavorazioni larghi) allentare la vite di fissaggio 26, qualora esta dovesse essere avvitata.
• Serrare il pezzo in lavorazione a seconda delle rispettive dimensioni.
• Registrar l'angolo obliquo che si desidera.
• Allontanare il braccio dell'utensile alla guida di battuta 15 fino a far arrivare la lama di taglio arrivata davanti al pezzo in lavorazione.
• Accendere l'elettroutensile.
  Premere sulla leva 3 e condurre lentamente versus il basso il braccio dell'utensile con l'im-pugnatura 1.
  Premere dunque il braccio dell'utensile in direzione della guida di battuta 15 e tagliare il pezzo in lavorazione avanzando in modo uniforme.
• Specnere l'eletroutensile ed attendere fino a quando la lama si sare fermata completeness.
• Spostare il braccio dell'utensile lentamente versuso l'alto.

Regolazione della guida di profondità (taglio della scanalatura) (vedi figura N)

Qualora si volesse tagliare una scanalatura si deve spostare l'asta di profondità.

• Orientare il braccio dell'utensile all'impugnatura 1 nella posizione in cui viene raggiunta la profondità desiderata della scanalatura.
• Avvitare in senso orario la guida di profondità 18mino a quando l'estremità della vite tocca l'arresto della carcassa 42.
• Spostare il braccio dell'utensile lentamente verso l'alto.

Sostituzione della piastra di posizionamento (vedere figura O)

Dopo un lungo impiego dell'elettroutensile la piastra di posizionamento rossa 11 vuo usurarsi.

Sostituire piastre di posizionamento difettose.

• Portare l'elettroutensile in posizione di lavoro.
• Con l'ausilio di un cacciavite per viti con intaglio a croce svitare le viti 43 e rimuovere la piastra di posizionamento vecchia.
  Applicare la nuova piastra di posizionamento e riavitare tutte le viti 43.

Lavorazione di listelli profilati

I listelli profilati possono essere lavorati in due modi diversi:

• pogiati contro la guida di battuta

• orizzontalmente su tavolomultiuso

A seconda della larghezza del listello profilato è inoltre possibile eseguire tagli con oppure nella movimento di trazione.

Dopo aver regolato l'angolo obliquo che si desidera, eseguire prima un taglio di prova su un pezzo di legno di scarto.

Trasporto (vedere figura P)

Prima del trasporto dell'elettroutensile devono essere effettuate le seguenti operazioni:

• Mettere l'eeltroutensile nella posizione prevista per il trasporto.
• Inserire le prolonghe del banco per tagliare 14 nei supporti anteriors 28 dell'elettroutensile.
• Rimuovere tutti gli accessori che non possono essere montati in modo fisso all'eletttroutensile.

Per il trasporto, se possibile, mettere lame da taglio inutilizzate in un contentatore chiuso.

• Trasportare l'elettROUTensile tenendolo per l'impugnatura per il trasporto 24 oppure facendo presa negli appositi profili 27 laterali del ravolo per troncare multuso.
• Trasportando l'eeltroutensile'utilizzare esclusivamente i dispositivi di trasporto e mai i dispositivi di protezione.

Manutenzione ed assistenza

Manutenzione e pulizia

Prima di qualunque intervento sull'elettrou-tensile estrarre la spina di rete alla presa.

Se nonostante gli accurati procedimenti di produzione e di controllo l'elettROUTensile dovesse guastarsi, la riparazione va fatta effettuare da un punto di assistenza autorizzato per gli elettROUTensili Bosch.

In caso di richieste o di ordinazione di pezzi di ricambio, comunicare sempre il codice prodotto a 10 cîfre riportato sulla targhetta di fabbricazione dell'eletttroutensile!

Pulizia

Per poter garantire buone e sicure operazioni di lavoro, tenere sempre pulite l'eeltroutensile e le fessure di ventilazione.

La cuffia oscillante di protezione deve poter sempre muoversi liberamente e deve poter chiudersi sempre autonomamente. Per quello motivo, tenero sempre pulito il Campo intorno alla cuffia di protezione oscillante.

Ogni volta dopo aver terminato un lavoro, eliminare sempre polvere e trucoli soffiando aria compressa oppure utilizzando un pennello.

Pulire regolarmente il rullo di scorrimento 6.

Italiano

97

Accessori

Lame per il taglio di legno e materiali in pannelli, pannelli e listelli

Lama di taglio 190× 30mm 40 dentatura .2609256821

Lama di taglio 190 x 30 mm, 12 dentatura 2609 256 868

Lama di taglio 190× 30mm 24 dentatura . 2608640615

Lama di taglio 190 x 30 mm, 60 dentatura .2608641188

Servizio di assistenza ed assistenza clienti

Il servizio di assistenza risponde alle Vostre domane relative alla riparazione ed alla manutenzione del Vostro prodotto nonché concernenti le parti di ricambio. Disegni in vista esplosa ed informazioni relative alle parti di ricambio sono consultabilianche sul situ:

www.bosch-pt.com

Il team assistenza clienti Bosch è a Vostra disposizione per rispondere alle domande relative all'acquisto, impiego e regolazione di apparecchi ed accessori.

Italia

Officina Elettroutensili

Robert Bosch S.p.A. c/o GEODIS

Viale Lombardia 18

20010 Arluno

Tel.: [phone]

Fax: [phone]

Fax: [phone]

E-Mail: [e-mail]

Svizzera

Tel.: [phone]

Fax: [phone]

Smaltimento

Avviare ad un riciclaggio rispetto dell'ambiente gli imballaggi, gli elettroutensili e gli accessori dismessi.

Non gettare eletttroutensili dismessi tra i rifiuti domestici!

Solo per i Paesi della CE:

Conformmente alla norma della direttiva 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE) ed all'attuazione del recepimento nel diritto nazionale, gli elettroutensili diver

tati inservibili devono essere raccolti separata-mente ed essere inviati ad una riutilizzazione ecologica.

Con ogni riserva di modifiche tecniche.
