INSTRUKCJA OBSŁUGI PCM 7 S BOSCH

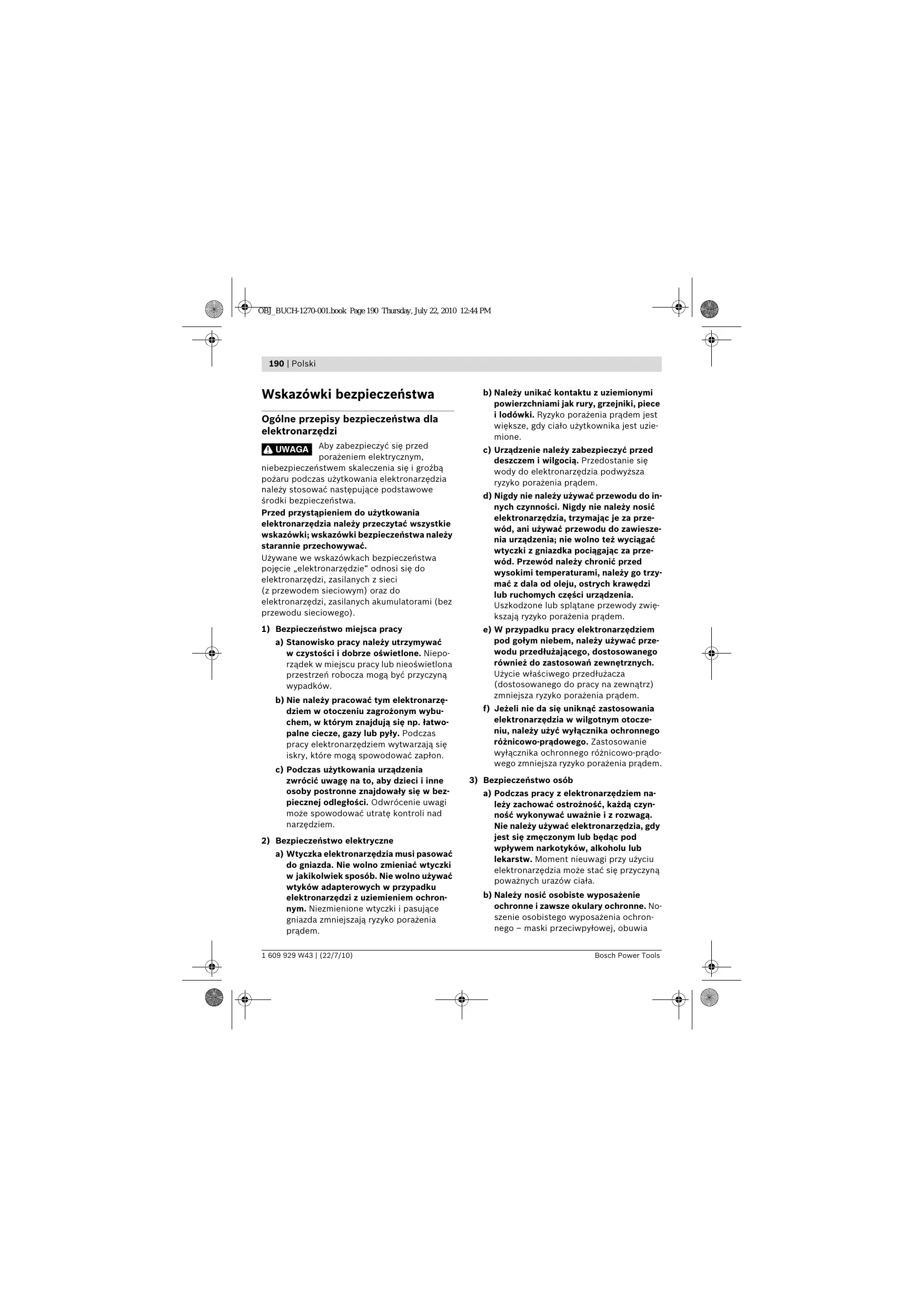

Wskazówki bezpieczeństwa
Ogólne przepisy bezpieczeństwa dla elektronarzędzi
UWAGA
Aby zabezpieczyć się przed porażeniem elektrycznym,
niebezpieczeństwa i groźba pożaru podczas użytkowania elektronarzędzia należy stosować następujące podstawowe środki bezpieczeństwa.
Przed przystąpieniem do użytkowania elektronarzędzia należy przeczytać wszystkie wskazówki; wskazówki bezpieczeństwa należy starannie przechowywać.
Używane we wskazówkach bezpieczeństwa pojęcie „elektronarzędzie“ odnosi się do elektronarzędzi zasilanych z sieci (z przewodem sieciowym) oraz do elektronarzędzi zasilanych akumulatorami (bez przewodu sieciowego).
1) Bezpieczeństwo miejsca pracy
a) Stanowisko pracy należy utrzymywać w czystości i dobrze oświetlone. Nieporządek w miejscu pracy lub niedoświetlona przestrzeń robocza mogą być przyczyną wypadków. b) Nie należy pracować tym elektronarzędziem w otoczeniu zagrożonym wybuchem, w którym znajdują się np. łatwopalne ciecze, gazy lub pyły. Podczas pracy elektronarzędziem wytwarzają się iskry, które mogą spowodować zapłon. c) Podczas użytkowania urządzenia zwrócić uwagę na to, aby dzieci i inne osoby postronne znajdowały się w bezpiecznej odległości. Odwrócenie uwagi może spowodować utratę kontroli nad narzędziem.
2) Bezpieczeństwo elektryczne
a) Wtyczka elektronarzędzia musi pasować do gniazda. Nie wolno zmieniać wtyczki w jakikolwiek sposób. Nie wolno używać wtyków adapterowych w przypadku elektronarzędzi z uziemieniem ochronnym. Niezmienione wtyczki i pasujące gniazda zmniejszają ryzyko porażenia prądem.
b) Należy unikać kontaktu z uziemionymi powierzchniami jak rury, grzejniki, piece i lodówki. Ryzyko porażenia prądem jest większe, gdy ciało użytkownika jest uziemione. c) Urządzenie należy zabezpieczyć przed deszczem i wilgocią. Przedostanie się wody do elektronarzędzia podwyższa ryzyko porażenia prądem. d) Nigdy nie należy używać przewodu do innych czynności. Nigdy nie należy nosić elektronarzędzia, trzymając je za przewód, ani używać przewodu do zawieszenia urządzenia; nie wolno też wyciągać wtyczki z gniazdka, pociągając za przewód. Przewód należy chronić przed wysokimi temperaturami, należy go trzymać z dala od oleju, ostrych krawędzi lub ruchomych części urządzenia. Uszkodzone lub splątane przewody zwiększają ryzyko porażenia prądem. e) W przypadku pracy elektronarzędziem pod gołym niebem, należy używać przewodu przedłużającego, dostosowanego również do zastosowań zewnętrznych. Użycie właściwego przedłużacza (dostosowanego do pracy na zewnątrz) zmniejsza ryzyko porażenia prądem. f) Jeżeli nie da się uniknąć zastosowania elektronarzędzia w wilgotnym otoczeniu, należy użyć wyłącznika ochronnego różnicowoprądowego. Zastosowanie wyłącznika ochronnego różnicowoprądowego zmniejsza ryzyko porażenia prądem.
3) Bezpieczeństwo osób
a) Podczas pracy z elektronarzędziem należy zachować ostrożność, każdą czynność wykonywać uważnie i z rozwagą. Nie należy używać elektronarzędzia, gdy jest się zmęczonym lub będąc pod wpływem narkotyków, alkoholu lub lekarstw. Chwila nieuwagi przy użyciu elektronarzędzia może stać się przyczyną poważnych urazów ciała. b) Należy nosić osobiste wyposażenie ochronne i zawsze okulary ochronne. Noszenie osobistego wyposażenia ochronnego - maski przeciwpyłowej, obuwia
z podeszwami przeciwpoślizgowymi, kasku ochronnego lub środków ochrony słuchu (w zależności od rodzaju i zastosowania elektronarzędzia) - zmniejsza ryzyko obrażeń ciała.
c) Należy unikać niezamierzonego uruchomienia narzędzia. Przed włożeniem wtyczki do gniazdka i/lub podłączeniem do akumulatora, a także przed podniesieniem lub przeniesieniem elektronarzędzia, należy upewnić się, że elektronarzędzie jest wyłączone. Trzymanie palca na wyłączniku podczas przenoszenia elektronarzędzia lub podłączanie do prądu włączonego narzędzia może być przyczyną wypadków. d) Przed włączeniem elektronarzędzia należy usunąć narzędzia nastawcze lub klucze. Narzędzie lub klucz, znajdujący się w ruchomych częściach urządzenia, może doprowadzić do obrażeń ciała. e) Należy unikać nienaturalnych pozycji przy pracy. Należy dbać o stabilną pozycję przy pracy i zachowanie równowagi. W ten sposób możliwa będzie lepsza kontrola elektronarzędzia w nieprzewidzianych sytuacjach. f) Należy nosić odpowiednie ubranie. Nie należy nosić luźnego ubrania ani biżuterii. Włosy, ubranie i rękawice należy trzymać z daleka od ruchomych części. Luźne ubranie, biżuteria lub długie włosy mogą zostać wciągnięte przez ruchome części. g) Jeżeli istnieje możliwość zamontowania urządzeń odsysających i wychwytujących pył, należy upewnić się, że są one podłączone i będą prawidłowo użyte. Użycie urządzenia odsysającego pył może zmniejszyć zagrożenia pyłami.
4) Prawidłowa obsługa i eksploatacja elektronarzędzi
a) Nie należy przeciążać urządzenia. Do pracy używać należy elektronarzędzia, które są do tego przeznaczone. Odpowiednio dobranym elektronarzędziem pracuje się w danym zakresie wydajności lepiej i bezpieczniej.
b) Nie należy używać elektronarzędzia, którego włącznik/wyłącznik jest uszkodzony. Elektronarzędzie, którego nie można włączyć lub wyłączyć, jest niebezpieczne i musi zostać naprawione. c) Przed regulacją urządzenia, wymianą osprzętu lub po zaprzestaniu pracy narzędziem należy wyciągnąć wtyczkę z gniazda i/lub usunąć akumulator. Ten środek ostrożności zapobiega niezamierzonemu włączeniu się elektronarzędzia. d) Nieużywane elektronarzędzia należy przechowywać w miejscu niedostępnym dla dzieci. Nie należy udostępniać narzędzia osobom, które go nie znają lub nie przeczytały niniejszych przepisów. Używane przez niedoświadczone osoby elektronarzędzia są niebezpieczne. e) Konieczna jest należyta konserwacja elektronarzędzia. Należy kontrolować, czy ruchome części urządzenia działają bez zarzutu i nie są zablokowane, czy części nie są pęknięte lub uszkodzone w taki sposób, który miałby wpływ na prawidłowe działanie elektronarzędzia. Uszkodzone części należy przed użyciem urządzenia oddać do naprawy. Wiele wypadków spowodowanych jest niewłaściwą konserwacją elektronarzędzi. f) Należy stale dbać o ostrość i czystość narzędzi tnących. O wiele rzadziej dochodzi do zakleszczenia się narzędzia tnącego, jeśli jest ono starannie utrzymane. Zadbane narzędzia łatwiej się prowadzi. g) Elektronarzędzia, osprzęt, narzędzia pomocnicze itd. należy używać zgodnie z niniejszymi zaleceniami. Uwzględnić należy przy tym warunki i rodzaj wykonywanej pracy. Niezgodne z przeznaczeniem użycie elektronarzędzia może doprowadzić do niebezpiecznych sytuacji.
5) Serwis
a) Naprawę elektronarzędzia należy zlecić jedynie wykwalifikowanemu fachowcowi i przy użyciu oryginalnych części zamiennych. To gwarantuje, że bezpieczeństwo zostanie zachowane.
Wskazówki dotyczące bezpiecznej pracy ukośnicami do paneli
W zakres dostawy elektronarzędzia wchodzi tabliczka ostrzegawcza z napisem w języku niemieckim (na schemacie urządzenia znajdującym się na stronie graficznej oznaczona jest ona numerem 2). Zaleca się przed uruchomieniem urządzenia zakleić niemiecki tekst tabliczki wchodzącej w zakres dostawy etykietą w języku polskim.
Należy dbać o czytelność tabliczek ostrzegawczych, znajdujących się na elektronarzędziu. Nie wolno w żadnym wypadku stawać na elektronarzędzie. W przypadku przewrócenia się elektronarzędzia lub niezamierzonego kontaktu z tarczą pilarską może dojść do poważnych obrażeń. Należy upewnić się, czy osłona funkcjonuje prawidłowo i czy może się swobodnie poruszać. W żadnym wypadku nie wolno blokować osłony w położeniu otwartym. Nie usuwać nigdy ścinków, wiórów itp. z obszaru pracy piły podczas gdy jest ona włączona. Zawsze ustawić najpierw głowicę w pozycji spoczynku i wyłączyć elektronarzędzie. Przed przyłożeniem elektronarzędzia do przedmiotu obrabianego należy je uruchomić. W przeciwnym wypadku tarcza pilarska może zakleszczyć się w przedmiocie obrabianym i spowodować odrzut.
Uchwyty muszą być zawsze suche, czyste oraz niezanieczyszczone olejem lub smarem. Zatłuszczone, zanieczyszczone olejem uchwyty są śliskie i powodują utratę kontroli nad narzędziem. Przed użyciem elektronarzędzia usunąć z płaszczyzny roboczej, oprócz przedmiotu obrabianego, wszystkie narzędzia, wióry itp. Małe kawałki drewna lub inne przedmioty, które zetkną się z obracającą się tarczą pilarską, mogą zostać odrzucone z dużą prędkością w kierunku osoby obsługującej. Podłogę należy regularnie oczyszczać z wiórów drewnianych i resztek obrabianego materiału. Istnieje niebezpieczeństwo poślizgnięcia się lub potknięcia. Element obrabiany należy zawsze unieruchomić. Nie obrabiać przedmiotów, które są za małe, aby można je było unieruchomić. W innym wypadku odstęp między ręką obsługującego a obracającą się tarczą pilarską będzie za mały. Elektronarzędzie jest przeznaczone wyłącznie do materiałów, które zostały podane w rozdziale dotyczącym użytkowania zgodnego z przeznaczeniem. W przeciwnym wypadku elektronarzędzie może ulec przeciążeniu. W przypadku zakleszczenia się tarczy pilarskiej w materiale należy wyłączyć elektronarzędzie i mocno przytrzymać obrabiany przedmiot aż do całkowitego zatrzymania się tarczy. Aby uniknąć zjawiska odrzutu, obrabiany przedmiot można poruszyć dopiero po całkowitym zatrzymaniu się biegu tarczy. Przed ponownym uruchomieniem elektronarzędzia należy skontrolować i usunąć przyczynę zakleszczenia się tarczy. Nie należy używać tępych lub uszkodzonych tarcz pilarskich. Tarcze tnące z tępymi lub niewłaściwie ustawionymi zębami powodują – przez zbyt wąski rzaz – zwiększone tarcie, zaklinowanie się tarczy w materiale i odrzut.
Należy zawsze stosować tarcze pilarskie o właściwych rozmiarach zewnętrznych i o odpowiednim otworze mocowania tarczy (np. w kształcie gwiazdy lub okrągłym). Tarcze tnące, które nie odpowiadają danemu typowi pilarki, nie zapewniają dokładnego ruchu obrotowego i prowadzą do utraty kontroli nad elektronarzędziem. Nie używać tarcz pilarskich z wysokostopowej stali szybkotnącej HSS. Tarcze z tej stali mogą łatwo się złamać. - Nie dotykać tarczy pilarskiej po zakończeniu cięcia, zanim tarcza się nie ochłodzi. Tarcza rozgrzewa się bardzo podczas cięcia. - Nie używać nigdy narzędzia bez podkładki. Uszkodzoną podkładkę należy wymienić. Podczas pracy z uszkodzoną podkładką istnieje niebezpieczeństwo zranienia tarczą. Należy regularnie kontrolować przewód, a w razie jego uszkodzenia należy zlecić jego naprawę w autoryzowanym serwisie elektronarzędzi firmy Bosch. Uszkodzone przewody należy wymienić na nowe. Tylko w ten sposób zagwarantowane zostanie zachowanie bezpieczeństwa elektronarzędzia. Nieużywane elektronarzędzie należy przechowywać w bezpiecznym miejscu. Miejsce przechowywania powinno być zamykane na klucz. Tylko w ten sposób można zagwarantować, że elektronarzędzie nie zostanie uszkodzone lub że nie dostanie się w ręce niedoświadczonych osób.
▷ Nie wolno kierować wiązki laserowej w stronę osób i zwierząt, nie wolno również wpatrywać się w wiązkę. Niniejsze elektronarzędzie emituje promieniowanie laserowe klasy 2 zgodnie z EN 60825-1. Można w ten sposób spowodować czyjeś oślepienie. ▷ Nie zamieniać wbudowanego lasera na laser innego typu. Laser nie pasujący do niniejszego elektronarzędzia może być źródłem zagrożenia. ▶ Należy zabezpieczyć obrabiany przedmiot. Zamocowanie obrabianego przedmiotu w urządzeniu mocującym lub imadle jest bezpieczniejsze niż przytrzymanie go w ręku. - Nie należy pozostawiać bez nadzoru narzędzia, zanim całkowicie się nie zatrzyma. Poruszające się inercyjnie narzędzia robocze mogą spowodować obrażenia. ▷ Nie wolno używać elektronarzędzia z uszkodzonym przewodem. Nie należy dotykać uszkodzonego przewodu; w przypadku uszkodzenia przewodu podczas pracy, należy wyciągnąć wtyczkę z gniazda. Uszkodzone przewody podwyższają ryzyko porażenia prądem.
Symbole
Następujące symbole mogą być ważne podczas użytkowania elektronarzędzia. Proszę zapamiętać te symbole i ich znaczenia. Właściwa interpretacja symboli ułatwi użytkownikom lepsze i bezpieczniejsze użytkowanie urządzenia.
Symbol
Znaczenie
Należy stosować maskę przeciwpyłową.
| Symbol | Znaczenia |
| ▶ Naleź stosowej okulary ochrònne. |
| ▶ Naleź stosowej sądki ochrony sąchu. Wptyw hałasu要去 spowodowej utratę sąchu. |
| ▶ Trzymać dlONie z dala od obszaru przy pracy piły podczas gdy jest ona wączona. Zetknięcie są z obrakajność są tarczamy oznacza niebezpiecześćstwo zranienia. |
| ▶ Nie wolno kierowa三点 wiȩzki laserowej w strone śob i zwierzęd, nie wolno równe三点 samemu wpatrywa三点 w iyęzek. Niniejsze elektronarȩdzie emituje promieniowanie laserowe klasy 2 zgodnia z EN 60825-1. Mnżna w ten spośb spowodowejczyjes oslepienia. |
| Naleź zworćci uwage na wymiary tarczy pillarsiekiej. Srednica otworu musi pasowej bez luzu do wrzejona. Nie sąwy stosowej adapterów, zȩczek lub zwȩzek. |
| ▶ Niebezpiecznata strefa! W miarę最少ości nie zblżć do tej strefy rák, pal;ców przy ramion. |
| Zabezpieczenersie transportowe 29 ułatwa obchodzenia są z elektronarȩdzielem podczas为其go transportu. - Zabezpieczenersie transportowe 29 calkowicie wciȩtnie do wewnątrz: Zabezpieczanie elektronarȩdzia (pozycja transportowa) - Zabezpieczenersie transportowe 29 calkowicie wysuniȩte na zewnątrz: Odebezpieczanie elektronarȩdzia (pozycja przy). |
| Tylko dla pi发展战略nalny sących do UE: Nie sąwy wyrzuca三点 elektronarȩdzi do opadów domowych! Zgodnie z europejska wytycznych 2002/96/WE o starych, zuźtych narȩdziach elektrycznych i elektronicznych i jej stosowania w sprawie krajowym, wyeliminowane, niedatne do uzycia elektronarȩdzia sąwy zbierać osobno i doprowadźć do ponownego uzytkowania zgodné zzasadami ochrony srodkowska. |
Opis funkcjonowania
Należy przeczytać wszystkie wskazówki i przepisy. Błędy w przestrzeganiu poniższych wskazówek mogą spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała.
Użycie zgodne z przeznaczeniem
Elektronarzędzie jest urządzeniem stacjonarnym, przeznaczonym do wzdłużnego i poprzecznego cięcia drewna po linii prostej. Możliwe jest przy tym cięcie pod kątem - w poziomie od -47° do +47° , w pionie od 0° do 45° .
Moc elektronarzędzia przewidziana jest do cięcia miękkiego i twardego drewna.
Elektronarzędzie nie jest przystosowane do cięcia aluminium i innych metali nieżelaznych.
Przedstawione graficznie komponenty
Numeracja przystawionych graficznych komponentów odnosi się do rysunku elektronarzędzia na stronie graficznej.
1 Uchwyt 2 Tabliczka ostrzegawcza lasera 3 Dźwignia do odblokowania głowicy narzędzia 4 Osłona 5 Osłona wahliwa (dolna) 6 Rolka ślizgowa 7 Otwory montażu 8 Stół pilarski 9 Gałka nastawcza dla dowolnych kątów uciosu (poziom) 10 Zabezpieczenie przed wywierceniem się 11 Podkładka 12 Wskaźnik kąta cięcia (poziom) 13 Skala dla kątów uciosu (poziom) 14 Przedłużka stołu pilarskiego
15 Ogranicznik cięcia 16 Ścisk stolarski 17 Uchwyt mocujący dla dowolnych kątów uciosu (pion) 18 Ogranicznik głębokości 19 Worek na pył 20 Włącznik/wyłącznik 21 Przełącznik dla lasera (znakowanie linii cięcia) 22 Wyrzut wiórów 23 Otwory ścisku stolarskiego 24 Uchwyt transportowy 25 Klucz imbusowy (6 mm) 26 Śruba mocująca przyciągarki 27 Zagłębienia 28 Uchwyt do mocowania przedłużki stołu pilarskiego (na elektronarzędziu) 29 Zabezpieczenie transportowe 30 Blokada wrzeciona 31 Wnęka na baterie 32 Uchwyt do mocowania przedłużki stołu pilarskiego (na drugiej przedłużce) 33 Śruba z gniazdem 6-kąt (6 mm) do zamocowania tarczy pilarskiej 34 Podkładka mocująca 35 Wewnętrzny kołnierz mocujący 36 Tarcza pilarska 37 Nakrętka motylkowa 38 Pręt gwintowany 39 Wskaźnik kąta cięcia (pion) 40 Skala dla kątów uciosu (pion) 41 Przyciągarka 42 Prowadnica ogranicznika głębokości 43 Śruby podkładki
Osprzęt pokazany na rysunkach lub opisany w instrukcji użytkowania nie wchodzi w standardowy zakres dostawy. Kompletny asortyment osprzętu można znaleźć w naszym katalogu osprzętu.
196 | Polski
Dane techniczne
| Pią do cięcia paneli | PCM 7 S |
| Numer katalogowy | | 3 603 M01 3.. |
| Moc znamionowa | W | 1200 |
| Prȩdkość obrotowa bez obciązenia | min-1 | 4800 |
| Typ lasera | nm | 650 |
| mW | < 1 |
| Klasa lasera | | 2 |
| Ciezar odypiewiednio do EPTA-Procedure 01/2003 | kg | 11,8 |
| Klasa ochryny | | ☐/II |
Dopuszczalne rozmiary przedmiotu przeznaczonego do obróbki (maks./min.) sprawdź na stronie 201.
Dane aktualne są dla napięcia znamionowego [U] 230 V. Przy napięciach odbiegających od powyższego lub w przypadku modeli specyficznych dla danego kraju dane te mogą się różnić.
Należy zwracać uwagę na numer katalogowy na tabliczce znamionowej nabytego elektronarzędzia. Nazwy handlowe poszczególnych elektronarzędzi mogą się różnić.
Wymiary odpowiednich tarcz pilarskich
| Średnica tarczy pilarskiej | mm | 190 |
| Grubość tarczy | mm | 1,4-2,5 |
| Średnica otworu | mm | 30 |
Wartości pomiarowe hałasu określono zgodnie z normą EN 61029.
Określony wg skali A poziom hałasu emitowanego przez urządzenie wynosi standardowo: poziom ciśnienia akustycznego 94 dB(A); poziom mocy akustycznej 107 dB(A). Niepewność pomiaru K = 3 dB.
Stosować środki ochrony słuchu!
Wartości drgań (suma wektorowa dla trzech składowych kierunkowych) wyznaczone zgodnie z normą EN 61029 wynoszą: wartość emisji drgań a_h < 2,5 m/s², błąd pomiaru K = 1,5 m/s².
Podany w niniejszej instrukcji poziom drgań pomierzony został zgodnie z określoną w normie EN 61029 procedurą pomiarową i może być użyty do porównywania elektronarzędzi. Można go też użyć do wstępnej oceny ekspozycji na drgania.
Podany poziom drgań jest reprezentatywny dla podstawowych zastosowań elektronarzędzia. Jeżeli elektronarzędzie użyte zostanie do innych zastosowań lub z innymi narzędziami roboczymi, a także jeśli nie będzie wystarczająco konserwowane, poziom drgań może odbiegać od podanego. Podane powyżej przyczyny mogą spowodować podwyższenie ekspozycji na drgania podczas całego czasu pracy.
Aby dokładnie ocenić ekspozycję na drgania, trzeba wziąć pod uwagę także okresy, gdy urządzenie jest wyłączone, lub gdy jest wprawdzie włączone, ale nie jest używane do pracy. W ten sposób łączna (obliczana na pełny wymiar czasu pracy) ekspozycja na drgania może okazać się znacznie niższa.
Należy wprowadzić dodatkowe środki bezpieczeństwa, mające na celu ochronę operatora przed skutkami ekspozycji na drgania, np.: konserwacja elektronarzędzia i narzędzi roboczych, zabezpieczenie odpowiedniej temperatury rąk, ustalenie kolejności operacji roboczych.
Deklaracja zgodności
Oświadczamy z pełną odpowiedzialnością, że produkt, przedstawiony w „Dane techniczne“, odpowiada wymaganiom następujących norm i dokumentów normatywnych:
EN 61029, EN 60825-1 - zgodnie z wymaganiami dyrektyw: 2004/108/EU, 2006/42/EU.
Dokumentacja techniczna:
Należy unikać niezamierzonego uruchomienia narzędzia. Podczas montażu oraz podczas innych prac przy elektronarzędziu wtyczka urządzenia nie może być podłączona do zasilania.
Zakres dostawy
Proszę zwrócić uwagę na rysunki przedstawiające wszystkie elementy wchodzące w zestaw, znajdujące się na początku instrukcji obsługi.
Przed pierwszym uruchomieniem elektronarzędzia sprawdzić, czy wszystkie niżej wymienione części zostały dostarczone:
- Piła do cięcia paneli z wstępnie zamontowaną tarczą piłską, worek na pył 19
- Przedłużka stołu pilarskiego 14 (2x), ścisk stolarski 16
- Klucz imbusowy 25, baterie (2x, wielkość LR03, 1,5 V)
Wskazówka: Skontrolować elektronarzędzie pod kątem ewentualnych uszkodzeń.
Przed dalszym użytkowaniem elektronarzędzie sprawdzić dokładnie systemy kontrolne i zabezpieczające lub lekko uszkodzone części pod kątem ich bezbłędnego i zgodnego z przeznaczeniem funkcjonowania. Sprawdzić, czy ruchome części funkcjonują bezbłędnie i czy się nie zakleszczają. Żadne części nie są uszkodzone. Wszystkie części muszą być prawidłowo zamontowane oraz spełniać wszystkie warunki niezbędne do bezbłędnego funkcjonowania.
Naprawę lub wymianę uszkodzonych systemów kontrolnych i zabezpieczających oraz uszkodzonych części należy zlecić autoryzowanej jednostce serwisowej.
Narzędzia potrzebne do montażu, a niewchodzące w zakres dostawy:
Montaż pojedynczych elementów
- Ostrożnie rozpakować dostarczone elementy.
- Usunąć całe opakowanie z elektronarzędzia i dostarczonego wraz z nim osprzętu. Podczas montażu elementów urządzenia należy wziąć pod uwagę, że elektronarzędzie znajduje się w położeniu transportowym.
Wkładanie baterii (zob. rys. A)
- Otworzyć wnękę na baterie 31.
- Włożyć załączone w dostawie baterie, zachowując przy tym prawidłową biegunowość. Zamknąć wnękę na baterie.
Montaż przedłużek stołu pilarskiego (zob. rys. B)
Przedłużki stołu pilarskiego 14 można zamocować zarówno z lewej, jak i prawej strony, jak i z przodu elektronarzędzia.
Elastyczny system mocowania umożliwia różne sposoby przedłużania stołu (zob. rys. H).
- Przedłużkę stołu należy włożyć - w zależności od potrzeby - do uchwytów 28 przy elektronarzędziu lub do uchwytów 32 na drugiej przedłużce.
Montaż stacjonarny lub ustawienie przed montażem
Dla zagwarantowania bezpiecznej obsługi, należy przed użyciem przymocować elektronarzędzie do równej i stabilnej powierzchni pracy (np. ławy roboczej).
Montaż na płaszczyźnie roboczej (zob. rys. D1)
- Pałąk stabilizujący 10 można odchylić do tyłu lub na zewnątrz - w taki sposób, aby elektronarzędzie stało prosto na powierzchni roboczej.
- Przymocować elektronarzędzie odpowiednimi śrubami do płaszczyzny roboczej. Otwory na śruby 7.
Montaż na stole roboczym firmy Bosch (zob. rys. D2)
Dzięki stopkom przystosowanym do wysokości, stoły robocze wyprodukowane przez firmę Bosch (np. PTA 2400) zapewniają pewne zamocowanie elektronarzędzia na każdym podłożu. Blaty stołu zapewniają optymalne podparcie dłuższych elementów.
Wskazówka: W tym wypadku do podparcia dłuższych elementów przeznaczonych do obróbki należy użyć tylko specjalnie do tego celu przeznaczone blaty stołu, a nie przystawkę 14 elektronarzędzia.
Zapoznać się ze wszystkimi instrukcjami oraz wskazówkami bezpieczeństwa dotyczącymi stołu. Błędy w przestrzeganiu tych wskazówek i instrukcji mogą spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała. Zmontować prawidłowo stół przed zamontowaniem do niego elektronarzędzia. Bezbłędne zmontowanie stołu zapobiega jego zawaleniu się. Zamocować elektronarzędzie na stole roboczym w pozycji transportowej.
Odsysanie pyłów/wiórów
Pyły niektórych materiałów, na przykład powłok malarskich z zawartością ołowiu, niektórych gatunków drewna, minerałów lub niektórych rodzajów metalu, mogą stanowić zagrożenia dla zdrowia. Bezpośredni kontakt fizyczny z pyłami lub przedostanie się ich do płuc może wywołać reakcje alergiczne i/lub choroby układu oddechowego operatora lub osób znajdujących się w pobliżu.
Niektóre rodzaje pyłów, np. dębiny lub buczyny, uważane są za rakotwórcze, szczególnie w połączeniu z substancjami do obróbki drewna (chromiany, impregnaty do drewna). Materiały zawierające azbest mogą być obrabiane jedynie przez przeszkolony personel.
Należy zawsze stosować odsysanie pyłu. - Należy zawsze dbać o dobrą wentylację stanowiska pracy. Zaleca się noszenie maski przeciwpyłowej z pochłaniaczem klasy P2.
Należy stosować się do aktualnie obowiązujących w danym kraju przepisów, regulujących zasady obchodzenia się z materiałami przeznaczonymi do obróbki.
System odsysania pyłu i wiórów może się zablokować pyłem, wiórami lub kawałkami obrabianego materiału.
- Wyłączyć elektronarzędzie i wyciągnąć wtyczkę sieciową z gniazda.
- Odczekać, aby tarcza pilarska całkowicie się zatrzymała. Znaleźć przyczynę blokady i usunąć ją.
Odsysanie do worka (zob. rys. C)
- Nałożyć worek na pył 19 na wyrzutnik wiórów 22.
Podczas piłowania worek na pył nie może stykać się z ruchomymi częściami urządzenia.
Opróżniać regularnie worek na pył.
Odsysanie zewnętrzne
Do wyrzutu wiórów 22 można też podłączyć rurę odkurzacza (Ø 36 mm).
Odkurzacz musi być dostosowany do rodzaju obrabianego materiału.
Do odsysania szczególnie niebezpiecznych dla zdrowia pyłów rakotwórczych należy używać odkurzacza specjalnego.
Wymiana narzędzi (zob. rys. E1-E4)
Przed wszystkimi pracami przy elektronarzędziu należy wyciągnąć wtyczkę z gniazda. Podczas montażu tarczy pilarskiej używać rękawic ochronnych. Przy kontakcie z tarczą pilarską istnieje niebezpieczeństwo zranienia.
Stosować należy wyłącznie tarcze, których maksymalnie dopuszczalna prędkość jest wyższa od prędkości obrotowej elektronarzędzia bez obciążenia.
Stosować należy wyłącznie tarcze tnące, których parametry są zgodne z podanymi w niniejszej instrukcji obsługi i ulotce oraz zostały przetestowane zgodnie z wymaganiami normy EN 847-1 i odpowiednio oznakowane.
Stosować należy wyłącznie tarcze, które zostały polecone przez producenta elektronarzędzia i które są dostosowane do rodzaju materiału, przeznaczonego do obróbki.
Demontaż tarczy pilarskiej
- Ustawić elektronarzędzie w pozycji roboczej.
- Wykręcić śrubę z gniazdem 6-kątnym 33 za pomocą dołączonego do zestawu klucza imbusowego 25, wciskając jednocześnie blokadę wrzeciona 30, aż ulegnie ona zablokowaniu.
- Trzymając blokadę wrzeciona 30 wciśniętą, wykręcić śrubę 33 w kierunku zgodnym z ruchem wskazówek zegara (gwint lewy!). -Zdjąć kołnierz mocujący 34.
- Wcisnąć dźwignię 3 i odchylić osłonę wahliwą 5 całkowicie do tyłu.
- Przytrzymać osłonę w tej pozycji i wyjąć tarczę pilarską 36.
- Przesunąć osłonę powoli do dołu.
Montaż tarczy pilarskiej
W razie potrzeby oczyścić przed montażem wszystkie części, które mają być zamontowane.
- Wcisnąć dźwignię 3, odchylić osłonę wahliwą 5 całkowicie do tyłu i przytrzymać ją w tej pozycji.
- Nałożyć nową tarczę pilarską na wewnętrzny kołnierz mocujący 35. Podczas montażu należy zwrócić uwagę na to, by kierunek cięcia zębów (kierunek strzałki na tarczy pilarskiej) zgodny był z kierunkiem strzałki na osłonie!
- Przesunąć osłonę powoli ku dołowi.
- Nałożyć kołnierz mocujący 34 i śrubę 33. Wcisnąć blokadę wrzeciona 30, tak aby zaskoczyła ona w zapadce, a następnie dokręcić śrubę, obracając ją w kierunku przeciwnym do ruchu wskazówek zegara.
Praca
Przed wszystkimi pracami przy elektronarzędziu należy wyciągnąć wtyczkę z gniazda.
Zabezpieczenie transportowe (zob. rys. F)
Zabezpieczenie transportowe 29 ułatwia obchodzenie się z elektronarzędziem podczas transportu.
Odbepieczanie elektronarzędzia (pozycja pracy)
- Przesunąć głowicę narzędzia, trzymając za uchwyt 1 lekko do dołu, aby odciążyć zabezpieczenie transportowe 29.
- Wysunąć zabezpieczenie transportowe 29 w całości na zewnątrz.
- Przesunąć powoli głowicę do góry.
Zabezpieczanie elektronarzędzia (pozycja transportowa)
- Jeżeli śruba mocująca 26 jest zaciągnięta, należy ją zwolnić. Przesunąć głowicę elektronarzędzia całkowicie do przodu i ponownie mocno dokręcić śrubę mocującą.
- Przemieścić ogranicznik głębokości 18 całkowicie do góry. (zob. „Regulacja ogranicznika głębokości“, str. 202)
- Aby zablokować stół pilarski 8, należy dokręcić gałkę nastawczą 9.
- Wcisnąć dźwignię 3, odchylając równocześnie do dołu głowicę elektronarzędzia przy uchwycie 1 tak, aby zabezpieczenie transportowe 29 dało się wcisnąć całkowicie do tyłu.
Głowica elektronarzędzia została zablokowana i przygotowana do transportu.
Unieruchamianie przedmiotu obrabianego (zob. rys. G)
Aby zagwarantować optymalne bezpieczeństwo pracy, należy zawsze unieruchomić przedmiot obrabiany.
Nie obrabiać przedmiotów, które są zbyt małe, aby można było je unieruchomić.
Docisnąć mocno przedmiot obrabiany do ogranicznika cięcia 15. Włożyć dołączony do zestawu ścisk stolarski 16 do jednego z przeznaczonych dla niego otworów 23. - Poluzować nakrętkę motylkową 37, dopasować ścisk stolarski do przedmiotu obrabianego, a następnie dokręcić nakrętkę motylkową. - Unieruchomić przedmiot obrabiany, obracając prętem gwintowanym 38.
Zwalnianie elementu obrabianego
- Aby zwolnić zacisk, należy przekręcić pręt gwintowany 38 w kierunku przeciwnym do ruchu wskazówek zegara.
Przedłużanie stołu pilarskiego (zob. rys. H)
Długie przedmioty obrabiane muszą być podparte na całej swej długości.
Elastyczny system mocowania przedłużek stołu umożliwia różne sposoby przedłużania stołu (zob. rys. 14).
- Przedłużkę stołu należy wsunąć - w zależności od potrzeby - do uchwytów 28 przy elektronarzędziu lub do uchwytów 32 na drugiej przedłużce.
Ustawianie kąta uciosu
Podczas ustawiania kąta cięcia nie wolno w żadnym wypadku uruchamiać włącznika/wyłącznika 20. Jeżeli w ten sposób dojdzie do niezamierzonego uruchomienia się elektronarzędzia, istnieje niebezpieczeństwo skaleczenia.
Ustawianie kątów uciosu
Kąt uciosu w poziomie ma zostać ustawiony w zakresie od 47° (lewa strona) do 47° (prawa strona).
- Poluzować gałkę nastawczą 9, jeżeli była dokręcona.
- Przytrzymując za gałkę mocującą, obrócić stół pilarski 8 w lewo lub w prawo na tyle, by wskaźnik 12 wskazywał pożądany kąt cięcia. Dokręcić na powrót gałkę nastawczą 9.
Aby szybko i precyzyjnie nastawiać często ustawiane kąty cięcia, stół pilarski 8 zaskakuje w przypadku następujących standardowych kątów:
- 4 5 ^ ° / - 3 0 ^ ° / - 2 2, 5 ^ ° / - 1 5 ^ ° / 0 ^ ° / 1 5 ^ ° / 2 2, 5 ^ ° / 3 0 ^ ° / 4 5 ^ °
Ustawianie pionowych kątów uciosu (zob. rys. I)
Pionowy kąt uciosu może zostać ustawiony w zakresie od 0° do 45°.
- Poluzować uchwyt mocujący 17.
- Przesunąć głowicę, trzymając za uchwyt 1, aż wskaźnik kąta cięcia 39 pokaże żądany kąt cięcia.
- Przytrzymując głowicę w tej pozycji, dokręcić uchwyt mocujący 17.
Do szybkiego i precyzyjnego ustawiania standardowych kątów cięcia 0° i 45°
umieszczono na obudowie odboje końcowe.
- Poluzować uchwyt mocujący 17.
- W tym celu przesunąć głowicę, trzymając za uchwyt 1, aż do oporu w prawo (0°) lub do oporu w lewo (45°). Dokręcić uchwyt mocujący 17.
Uruchamianie
Należy zwrócić uwagę na napięcie sieci! Napięcie źródła prądu musi zgadzać się z danymi na tabliczce znamionowej elektronarzędzia. Elektronarzędzia przeznaczone do pracy pod napięciem 230 V można przyłączać również do sieci 220 V.
Uruchomienie (zob. rys. J)
W celu uruchomienia elektronarzędzia, należy wcisnąć włącznik/wyłącznik 20 i przytrzymać go w tej pozycji.
Wskazówka: Ze względów bezpieczeństwa włączyć do pracy ciągle. Przez cały czas obróbki musi być wciśnięty przy obsługującym.
Głowicę elektronarzędzia opuścić dopiero po naciśnięciu na dźwignię 3.
- Aby rozpocząć cięcie dodatkowo, oprócz uruchomienia włącznika/wyłącznika 20, wcisnąć przycisk dźwigni 3.
Wyłączanie
- W celu wyłączenia danego puścić włącznik/wyłącznik 20.
Wskazówki dotyczące pracy
Ogólne wskazówki dotyczące piłowania
Przed przystąpieniem do przecięcia należy mocno dokręcić gałkę 9 i uchwyt mocujący 17. W przeciwnym wypadku obrabiany materiał może się przechylić. Podczas każdego cięcia upewnić się najpierw, czy tarcza pilarska nie styka się z ogranicznikiem cięcia, ściskami stolarskimi czy też innymi częściami urządzenia. Usunąć ewentualnie zamocowane pomocnicze ograniczniki lub odpowiednio je dopasować.
Tarcze tnące należy chronić przed upadkiem i udarami. Nie należy poddawać tarcz działaniu sił bocznych.
Nie piłować skrzywionych przedmiotów. Przedmiot obrabiany musi równo przylegać do ogranicznika cięcia.
Długie przedmioty obrabiane muszą być podparte na całej swej długości.
Oznakowanie linii cięcia (zob. rys. K)
Wiązka laserowa wskazuje linię cięcia tarczy pilarskiej. W ten sposób można szybko ustawić przedmiot obrabiany bez potrzeby otwierania osłony.
- Włączyć w tym celu wiązkę laserową przyciskiem 21.
- Zaznaczyć linię cięcia w przedmiocie obrabianym z prawej strony wiązki laserowej.
Pozycja operatora (zob. rys. L)
Nie należy ustawiać się w jednej linii z tarczą z przodu elektronarzędzia. Należy stawać zawsze w pozycji lekko przesuniętej w bok. W ten sposób ciało jest poza zasięgiem ewentualnego odrzutu. - Zachować bezpieczną odległość rąk, palców i ramion od obracającej się tarczy pilarskiej. - Nie krzyżować ramion podczas obsługi urządzenia.
Dopuszczalne rozmiary przedmiotu przeznaczonego do obróbki
Maksymalna wielkość materiału:
| Kąt uciosu | Wysokość x szerokość |
| poziom | pion |
| 0° | 0° | 40 x 220 mm |
| 45° | 0° | 40 x 150 mm |
| 0° | 45° | 18 x 220 mm |
| 45° | 45° | 18 x 150 mm |
Minimalna wielkość materiału:
(= wszystkie elementy, które mogą zostać przymocowane za pomocą załączonego w dostawie ścisku stolarskiego 16 z lewej lub prawej strony tarczy pilarskiej): 100 × 40 mm (wysokość x szerokość)
maks. głębokość cięcia (0° / 0°): 40 mm
Cięcie bez ciągnięcia (przycinanie) (zob. rys. M)
W celu cięcia bez posuwu (małe przedmioty) poluzować śrubę mocującą 26, jeżeli była dokręcona. Przesunąć głowicę do oporu w kierunku ogranicznika cięcia 15 i dokręcić ponownie śrubę 26. - Unieruchomić przedmiot obrabiany uwzględniając jego wymiary. - Ustawić zadany kąt cięcia. - Włączyć elektronarzędzie. - Wcisnąć dźwignię 3 i wolno poprowadzić do dołu głowicę elektronarzędzia, pociągając za uchwyt 1. - Przepiłować przedmiot obrabiany z równomiernym posuwem.
- Wyłączyć elektronarzędzie i odczekać, aż tarcza pilarska zatrzyma się całkowicie.
- Przesunąć głowicę powoli do góry.
Cięcie z ciągnięciem
W celu cięcia z pomocą przyciągarki 41 (szerokie przedmioty obrabiane) poluzować śrubę mocującą 26, jeżeli była dokręcona. - Unieruchomić przedmiot obrabiany uwzględniając jego wymiary. - Ustawić zadany kąt cięcia. - Odciągnąć głowicę na taką odległość od ogranicznika cięcia 15, żeby tarcza pilarska znalazła się przed przedmiotem obrabianym. - Włączyć elektronarzędzie. - Wcisnąć dźwignię 3 i wolno poprowadzić do dołu głowicę elektronarzędzia, pociągając za uchwyt 1. - Przycisnąć głowicę do ogranicznika cięcia 15 i przepiłować przedmiot obrabiany z równomiernym posuwem. - Wyłączyć elektronarzędzie i odczekać, aż tarcza pilarska zatrzyma się całkowicie. - Przesunąć głowicę powoli do góry.
Regulacja ogranicznika głębokości (wcinanie rowków) (zob. rys. N)
W celu piłowania rowków należy ustawić ogranicznik głębokości.
- Odchylić głowicę elektronarzędzia przy uchwycie 1 do pozycji, przy której osiągnięta zostaje pożądana głębokość rowka.
- Wkręcić ogranicznik głębokości 18 w kierunku zgodnym z ruchem wskazówek zegara tak, aby koniec wkrętu dotykał prowadnicy 42.
- Przesunąć głowicę do góry.
Wymiana podkładki (zob. rys. O)
Czerwona podkładka 11 może zużyć się podczas dłuższego użytkowania elektronarzędzia.
Należy wymienić uszkodzone podkładki.
- Ustawić elektronarzędzie w pozycji roboczej.
- Wykręcić śruby 43 za pomocą wkrętaka krzyżowego i wyjąć zużytą podkładkę.
- Nałożyć nową podkładkę i dokręcić wszystkie śruby 43.
Obróbka listew profilowanych
Listwy profilowe można ciąć w dwojaki sposób:
- pionowo przy ograniczniku cięcia
- ułożone płasko na stole pilarskim
Ponadto, w zależności od szerokości listwy profilowej, można wykonywać cięcia z posuwem lub bez posuwu.
Wypróbować zawsze ustawiony kąt cięcia najpierw na resztce listwy.
Transport (zob. rys. P)
Przed transportem elektronarzędzia należy wykonać następujące kroki:
- Ustawić elektronarzędzie w pozycji transportowej.
- Wstawić przyduży stół 14 do przydnic uchwytów 28 elektronarzędzia.
- Należy zdjąć wszystkie elementy osprzętu, które nie są za stabilnie przymocowane do elektronarzędzia.
Przed przystąpieniem do transportu należy nieużyte tarcze pilarskie w razie możliwości umieścić w zamykanym pojemniku.
- Przenosić elektronarzędzie trzymając za uchwyt transportowy 24 lub umieszczając palce w zagłębieniach 27 z boku stołu pilarskiego. Podczas transportu elektronarzędzia należy używać wyłącznie urządzeń transportowych, nigdy nie wolno używać w tym celu urządzeń zabezpieczających.
Konserwacja i serwis
Konserwacja i czyszczenie
Przed wszystkimi pracami przy elektronarzędziu należy wyjąć wtyczkę z gniazda.
Jeśli urządzenie, mimo dokładnej i wszechstronnej kontroli produkcyjnej ulegnie kiedykolwiek awarii, naprawę powinien przeprowadzić autoryzowany serwis elektronarzędzi firmy Bosch.
Przy wszystkich zgłoszeniach oraz zamówieniach części zamiennych konieczne jest podanie 10-cyfrowego numeru katalogowego elektronarzędzia zgodnie z danymi na tabliczce znamionowej.
Czyszczenie
Utrzymywanie urządzenia i szczelin wentylacyjnych w czystości gwarantuje prawidłową i bezpieczną pracę.
Osłona wahliwa musi zawsze mieć możliwość swobodnego poruszania się i samoczynnego zamykania. Dlatego też należy zawsze utrzymywać zakres jej ruchu w czystości.
Pył i wióry należy usuwać po każdym użyciu, przedmuchując sprężonym powietrzem lub za pomocą pędzelka.
Należy regularnie czyścić rolkę ślizgową 6.
Tarcze pilarskie do drewna i płyt, do paneli i listew
Tarcza pilarska 190 x 30 mm, 40 zębów .2609 256 821
Tarcza pilarska 190 x 30 mm, 12 zębów . 2609 256 868
Tarcza pilarska 190 x 30 mm, 24 zębów .2608640615
Tarcza pilarska 190 x 30 mm, 60 zębów .2608641188
Obsługa klienta oraz doradztwo techniczne
Ze wszystkimi pytaniami, dotyczącymi naprawy i konserwacji nabytego produktu oraz dostępu do części zamiennych prosimy zwracać się do punktów obsługi klienta. Rysunki techniczne oraz informacja o częściach zamiennych mogą być znalezione pod adresem:
Zespół doradztwa technicznego firmy Bosch służy pomocą w razie pytań związanych z zakupem produktu, jego zastosowaniem oraz regulacją urządzeń i osprzętu.
Polska
Serwis Elektronarzędzi
UI. Szyszkowa 35/37
02-285 Warszawa
Tel.: +48 (022) 715 44 60
Faks: +48 (022) 715 44 41
E-Mail: bsc@pl.bosch.com
Infolinia Działu Elektronarzędzi:
+48 (801) 100 900
(w cenie połączenia lokalnego)
E-Mail: elektronarzedzia.info@pl.bosch.com www.bosch.pl
Usuwanie odpadów
Elektronarzędzia, osprzęt i opakowanie należy poddać utylizacji zgodnie z obowiązującymi zasadami ochrony środowiska.
Nie wolno wyrzucać elektronarzędzi do odpadów z gospodarstwa domowego!
Tylko dla państw należących do UE:
Zgodnie z europejską wytyczną 2002/96/WE o starych, zużytych narzędziach elektrycznych i elektronicznych i jej stosowania w sprawie krajowym, wyeliminowane, niedatne do
użycia elektronarzędzia należy zbierać osobno i doprowadzić do ponownego użytkowania zgodnego z zasadami ochrony środowiska.
Zastrzega się prawo dokonywania zmian.
Ogólne ostrzeżenia dotyczące piły
Pracujcie z wymiarem!
Wartość drgań (wektorowa suma z trzech kierunków) została określona zgodnie z EN 61029:
Wartość emisji drgań a_h < 2,5 m/s², niepewność K = 1,5 m/s².
Poziom emisji drgań, podany w tej instrukcji obsługi, został zmierzony zgodnie z procedurą opisaną w EN 61029 i może być używany do porównania z innymi elektronarzędziami. Jest on również odpowiedni do wstępnej oceny obciążenia drganiami.
Podany poziom emisji drgań jest reprezentatywny dla głównych zastosowań elektronarzędzia. Jednakże, jeśli elektronarzędzie jest używane do innych celów, z innymi narzędziami roboczymi lub nie jest odpowiednio konserwowane, poziom emisji drgań może się zmienić. To może znacznie zwiększyć całkowite obciążenie drganiami w trakcie pracy.
Dla dokładnej oceny obciążenia drganiami należy wziąć pod uwagę okresy, w których elektronarzędzie jest wyłączone lub pracuje, ale nie jest używane. To może znacznie zmniejszyć całkowite obciążenie drganiami.
Przestrzegaj dodatkowych środków bezpieczeństwa dla ochrony operatora przed skutkami drgań, np.: techniczne serwisowanie elektronarzędzia i narzędzi roboczych, utrzymanie odpowiedniej temperatury, właściwa organizacja pracy.
Deklaracja zgodności
C
Pełna odpowiedzialność za deklarację, że opisany w „Danych technicznych” produkt jest zgodny z następującymi normami i dokumentami normatywnymi: EN 61029, EN 60825-1, zgodnie z dyrektywami 2004/108/WE, 2006/42/WE.
Dokumentacja techniczna dostępna w: Robert Bosch GmbH, Dept. PT/ESC, D-70745 Leinfelden-Echterdingen
