BEDIENUNGSANLEITUNG PCM 7 S BOSCH

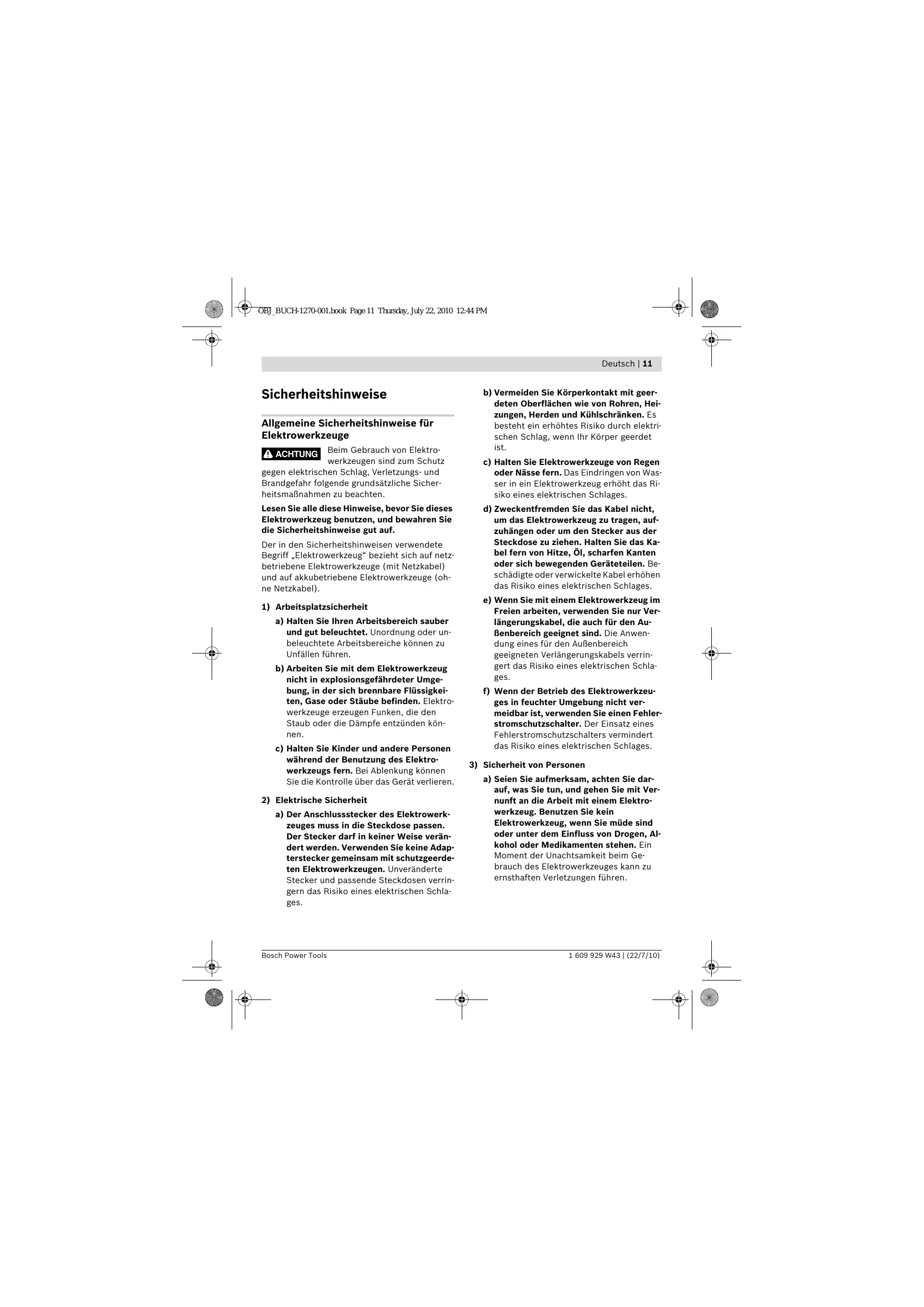

Allgemeine Sicherheitseinweise für Elektrowerkzeuge

ACHTUNG Beim Gebrauch von Elektrowerkzeugen sind zum Schutz

gegen elektrischen Schlag, Verletzungs- und Brandgefahr folgende grundsätzliche Sicherheitsmaßnahmen zu beachten.

Lesen Sie alle diese Hinweise, bevor Sie diesen Elektrowerkzeug benutzen, und bewahren Sie die Sicherheitshinweise gut auf.

Der in den Sicherheitschinweisen verwendete Begriff „Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

1) Arbeitsplatzsicherheit

a) Halten Sie ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfallen führen.
b) Arbeitsen Sie mit dem Elektrowerkzeug nicht in explosionsgeführter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden konnen.
c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung konnen Sie die Kontrolle über das Gerät verlieren.

2) Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Steckerarf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizuungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
c) Halten Sie Elektrowerkzeuge von Regen oder Nasse fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.
d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zuziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.
e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages.
f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3) Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie daraufauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie mäde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.

12 | Deutsch

b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitschuhe, Schutzhelm oder Gehorschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringgert das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschelt ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder/TRagen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfallen führen.
d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteil befindet, kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Elektrowerkzeug in unerwarteten Situatio- onen better kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare konnen von sich bewegenden Teilen erfasst werden.
g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese ange-schlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub ver-ringern.

4) Verwendung und Behandlung des Elektrowerkzeuges

a) Überlasten Sie das Gerät nicht. Verwenden Sie für ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie better und)sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten{lsst,ist gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräteinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit thisem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemen sich weniger und sind leichter zu führen.

g) Verwenden Sie Elektrowerkzeug, Zube-hör, Einsatzwerkzeuge usw. entspre-chend diesen Anweisungen. Berücksichtigten Sie darauf die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5) Service

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.

Sicherheitshinweise für Paneelsägen

Das Elektrowerkzeug wird mit einem Warnschild in deutscher Sprache ausgeliefert (in der Darstellung des Elektrowerkzeugs auf der Grafikseite mit Nummer 2 gekennzeichnet).

Machen Sie Warnschilder am Elektrowerkzeug niemals unkenntlich.
Stellen Sie sich nie auf das Elektrowerkzeug. Es konnen ernsthafte Verletzungen auftreten, wenn das Elektrowerkzeug umkippt oder wenn Sie versehentlich mit dem Sägeblatt in Kontakt kommt.
Stellen Sie sicher, dass die Schutzhaube ordnungsgemäß Funktioniert und sich frei bewegen kann. Klemmen Sie die Schutzhaube niemals im geöffneten Zustand fest.
Entfernen Sie niemals Schnittreste, Holzspäne o.ä. aus dem Schnittbereich, während das Elektrowerkzeug lauft. Führten Sie den Werkzeugarm immer zuerst in die Ruheposition und schalten Sie das Elektrowerkzeug aus.

Führer Sie das Sägeblatt nur eingescheltet gegen das Werkstück. Es besteht sonst die Gefahr eines Rückschlages, wenn sich das Sägeblatt im Werkstück verhakt.
Halten Sie Griffe trocken, sauber und frei von Öl und Fett. Fettige, ölige Griffe sind rutschig und führen zu Verlust der Kontrolle.
- Gebrauchen Sie das Elektrowerkzeug nur, wenn die Arbeitsfläche bis auf das zu bearerbeitende Werkstück frei von allen Einstellwerkzeugen, Holzspanen, etc. ist. Kleine Holzstücke oder andere Gegenstände, die mit dem rotierenden Sägeblatt in Kontakt kommt, können den Bediener mit hoher Geschwindigkeit treffen.
Halten Sie den Fußboden frei von Holzspanen und Materialresten. Sie konnen ausrutschen oder stolpern.
- Spannen Sie das zu bearbeitende Werkstück immer fest. Bearbeiten Sie keine Werkstücke, die zu keinum Festspannen sind. Der Abstand ihrer Hand zum rotieren-den Sägeblatt ist sonst zu gering.
Verwenden Sie das Elektrowerkzeug nur für die Werkstoffe, die im bestimmungsgemäß Gebrauch angegeben sind. Das Elektrowerkzeug kann sonst überlastet werden.
Falls das Säeblatt verklemmt, schalten Sie das Elektrowerkzeug aus und halten Sie das Werkstück ruhig, bis das Säeblatt zum Stillstand gekommen ist. Um einen Rückschlag zu vermeiden, damit das Werkstück erst nach Stillstand des Säeblatts bewegt werden. Beheben Sie die Ursache für das Verklemmen des Säeblatts, bevor Sie das Elektrowerkzeug erneut starten.
Verwenden Sie keine stumpfen, rissigen, verbogenen oder beschädigten Sägeblätter. Sägeblätter mit stumpfen oder falsch ausgerichteten Zähnen verursachen durch einen zu engen Sägespalt eine erhöhte Reibung, Klemmen des Sägeblattes und Rückschlag.
Verwenden Sie immer Sägeblätter in der richtigen Höhe und mit der passenden Aufnahmebohrung (z.B. sternförmig oder rund). Sägeblätter, die nicht zu den Montageteilen der Säge passen, laufen unrund und führen zum Verlust der Kontrolle.

14 | Deutsch

Verwenden Sie keine Sägeblätter aus hochlegiertem Schnellarbeitsstahl (HSS-Stahl). Solche Sägeblätter können leicht brechen.
Fassen Sie das Sägeblatt nach dem Arbeitsen nicht an, bevor es abgekühlt ist. Das Sägeblatt wird beim Arbeitsen sehr heiß.
Verwenden Sie das Werkzeug niemals ohne die Einlegeplatte. Wechseln Sie eine defekte Einlegeplatte aus. Ohne einwandfrei Einlegeplatte können Sie sich am Sägeblatt verletzen.
Untersuchen Sie regelmäßig das Kabel und lessen Sie ein beschädigtes Kabel nur von einer autorisierten Kundendienstelle für Bosch-Elektrowerkzeuge reparieren. Ersetzen Sie beschiedte Verlängerungskabel. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.
Bewahren Sie das unbenutzte Elektrowerkzeug sichere auf. Der Lagerplatz muss trocken und abschreiben sein. Dies verhindert, dass das Elektrowerkzeug durch die Lage-rung beschadigt oder von unerfahrenen Personen bedient wird.

Richten Sie den Laserstrahl nicht auf Personen oder Tiere und blichen Sie nicht selbst in den Laserstrahl. Dieses Elektrowerkzeug erzeugt Laserstrahlung der Laserklasse 2 gemäß EN 60825-1. Dadurch konnen Sie Personen blenden.
Tauschen Sie den eingebauten Laser nicht gegen einen Laser anderen Typas aus. Von einem nicht zu dieserem Elektrowerkzeug passenden Laser konnen Gefahren für Personen ausgegeben.
Sichern Sie das Werkstück. Ein mit Spannvorrichtungen oder Schraubstock festgehaltenes Werkstück ist sicherer gehalten als mit ihrer Hand.
Verlassen Sie das Werkzeug nie, bevor es vollständig zum Stillstand gekommen ist. Nachlaufende Einsatzwerkzeuge konnen Verletzungen verursachen.
Benutzen Sie das Elektrowerkzeug nicht mit beschädigtem Kabel. Berühren Sie das beschädigte Kabel nicht undziehen Sie den Netzstecker, wenn das Kabel während des Arbeitsens beschädigt wird. Beschädigte Ka bel erhöhen das Risiko eines elektrischen Schlages.

Symbole

Die nachfolgenden Symbole konnen für den Gebrauch Ihres Elektrowerkzeugs von Bedeutung sein. Prägen Sie sichitte die Symbole und ihre Bedeutung ein. Die richtige Interpretation der Symbole hilft Ihnen, das Elektrowerkzeug better und saferer zu gebrauchen.

Symbol

Bedeutung

Tragen Sie eine Staubschutzmaske.

Tragen Sie eine Schutzbrille.

Deutsch | 15

Symbol

Bedeutung

Tragen Sie Gehorschutz. Die Einwirkung von Larm kann Gehörverlust bewirken.
Kommen Sie mit ihren Händen nicht in den Sägebereich, während das Elektrowerkzeug lauft. Beim Kontakt mit dem Sägeblett be-steht Verletzungsgefahr.
Richten Sie den Laserstrahl nicht auf Personen oder Tiere und blichen Sie nicht selbst in den Laserstrahl. Dieses Elektrowerkzeug erzegt Laserstrahlung der Laserklasse 2 gemäß EN 60825-1. Dadurch konnen Sie Personen blenden.
Beachten Sie die Abmessungen des Sägeblatts. Der Lochdurchmesser muss ohne Spiel zur Werkzeugspindel passen. Verwenden Sie keine Reduzierstücke oder Adapter.
Gefahrenbereich! Halten Sie möglichst Höhe, Finger oder Arme von diesen Bereich fern.

Die Transportsicherung 29 erfolgtlich Ihnen eine leichtere Handhabung des Elektrowerkzeugs beim Transport zu verschiedenen Einsatzzorten.

• Transportsicherung 29 ganz nachinnen gedrückt: Elektrowerkzeug sichern (Transportstellung)
• Transportsicherung 29 ganz nach außen gezogen: Elektrowerkzeug entsichert (Arbeitsstellung)

Nur für EU-Länder:

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Gemäß der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht mussen nicht mehr gebrauchsfähige Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

Funktionsbuchung

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bestimmungsgemäßer Gebrauch

Das Elektrowerkzeug ist bestimmt, als Standgerät Längs- und Querschnitte mit geradem Schnittverlauf in Holz auszuführen. Dabei sind horizontale Gehrungswinkel von -47^ bis +47^ sowie vertikale Gehrungswinkel von 0^ bis 45^ möglich.

Die Leistung des Elektrowerkzeugs ist ausgelegt zum Sagen von Hart- und Weichholz.

Das Elektrowerkzeug ist für das Sagen von Aluminium oder anderen Nichteisenmetallen nicht geeignet.

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Elektrowerkzeugees auf den Grafikseiten.

1 Handgriff
2 Laser-Warnschild
3 Hebel zum Lösen des Werkzeugarms
4 Schutzhaube
5 Pendelschutzhaube
6 Gleitrolle
7 Bohrungen für Montage
8 Sägetisch
9 Feststellknauf für beliebige Gehrungswinkel (horizontal)
10 Kippschutz
11 Einlegeplatte
12 Winkelanzeiger (horizontal)
13 Skala für Gehrungswinkel (horizontal)
14 Sägetischverländerung
15 Anschlagschiene
16 Schraubzwinge

17 Spanngriff für beliebige Gehrungswinkel (vertical)
18 Tiefenanschlag
19 Staubbeutel
20 Ein/Ausschalter
21 Schalter für Laser (Schnittlinienkennzeichnung)
22 Spanauswurf
23 Bohrungen für Schraubzwinge
24 Transportgriff
25 Innensechskantschlüssel (6 mm)
26 Feststellschraube der Zugvorrichtung
27Griffmulden
28 Aufnahme für Sägetischveränderung (am Elektrowerkzeug)
29 Transportsicherung
30 Spindelarretierung
31 Batteriefach
32 Aufnahme für Sägetischveränderung (an der zweiten Sägetischveränderung)
33 Innensechskantschraube (6 mm) für Sägeblattbefestigung
34 Spannflansch
35 Innerer Spannflansch
36 Sageblatt
37 Flugelschraube
38 Gewindestange
39 Winkelanzeiger (vertical)
40 Skala für Gehrungswinkel (vertical)
41 Zugvorrichtung
42 Gehäuseanschlag für Tiefenanschlag
43 Schrauben fur Einlegeplatte

Abgebildetes oder beschriebenes Zubehör führt nicht zum Standard-Lieferumfang. Das vollständige Zubehörfinden Sie in unserem Zubehörprogramm.

Technische Daten

Paneelsäge		PCM 7 S
Sachnummer		3 603 M01 3..
Nennaufnahmeleistung	W	1200
Leerlaufdrehzahl	min-1	4800
Lasertyp	nm	650
	mW	< 1
Laserklasse		2
Gewicht entspre-chend EPTA-Procedure 01/2003	kg	11,8
Schutzklasse		☐/II

Zulässige Werkstückmaße (maximal/minimal) siehe Seite 22.

Die Angaben gelten für eine Nennspannung [U] von 230 V. Bei abweichenden Spannungen und in ländespezifischen Ausführungen können diese Angaben variieren.

Bitte beachten Sie die Sachnummer auf dem Typenschild Ihres Elektrowerkzeugs. Die Handelsbezeichnungen einzelnere Elektrowerkzeuge können variieren.

Maße für geeignete Sägeblätter

Sägeblattdurchmesser	mm	190
Stammlblattdicke	mm	1,4-2,5
Bohrungsdurchmesser	mm	30

Gerausch-/Vibrationsinformation

Messwerte für Gerausch ermittelt entsprechend EN 61029.

Der A-bewertete Gerauschpegel des Elektrowerkzeugs beträgt typischerweise: Schalldruckpegel 94 dB(A); Schalleistungspegel 107 dB(A). Unsicherheit K = 3 dB.

Gehorschutzlagen!

Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 61029: Schwingungsemissionswert a_h < 2,5m / s^2 ,Unsicherheit K = 1,5m / s^2

Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 61029 genormten Messverfahren gemessen worden und kann für den Vergleich von Elektrowerkzeugen miteinander verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelastung.

Der angegebene Schwingungspegel repreSENTiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen.

Für eine genaue Abschätzung der Schwingungsbelastung sollenn auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschelt ist oder während, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren.

Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Höhe, Organisation der Arbeitsabläufe.

Konformitätserklarung

Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten“ beschriebene Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt: EN 61029, EN 60825-1 gemäß den Bestimmungen der Richtlinien 2004/108/EG, 2006/42/EG.

Technische Unterlagen bei:

Robert Bosch GmbH, Dept. PT/ESC, D-70745 Leinfelden-Echterdingen

• Vermeiden Sie ein unabsichtliches Starten des Elektrowerkzeugs. Wahrend der Montage und bei allen Arbeiten an dem Elektrowerkzeugarf der Netzstecker nicht an die Stromversorgung angeschlossen sein.

Lieferumfang

Beachten Sie dazu die Darstellung des Lieferumfangs am Anfang der Betriebsanleitung.

Prufen Sie vor der Erst-Inbetriebnahme des Elektrowerkzeugs, ob alle unter aufgeführten Teile mitgeliefert wurden:

• Paneelsäge mit vormontiertem Sägeblatt
  Staubbeutel 19
• Sägetischverländerung 14 (2x)
• Schraubzwinge 16
• Innensechskantschlüssel 25
• Batterien (2x, GröBe LR03, 1,5 V)

Hinweis: Überprüfen Sie das Elektrowerkzeug auf eventuelle Beschäftigungen.

Vor dem weiterem Gebrauch des Elektrowerkzeugs mussen Sie Schutzeinrichtungen oder leicht beschädigte Teile sorgfältig auf ihre einwandfrei und bestimmungsgemäß Funktion untersuchen. Überprüfen Sie, ob die beweglichen Teile einwandfrei funktionieren und nicht klemmen, oder ob Teile beschädigt sind. Sümtliche Teile mussen richtig montiert sein und alle Bedingungen erfüllen, um den einwandfrei Betrieb zu gewährleisten.

Beschädigte Schutzvorrichtungen und Teile müssen Sie sachgerecht durch eine anerkannte Fachwerkstatt reparieren oder auswechseln halten.

Zusätzlich zum Lieferumfang benöttige Werkzeuge:

Kreuzschlitzschraubendreher

Montage von Einzelteilen

• Entnehmen Sie alle mitgelieferten Teile vorsichtig aus ihrer Verpackung.
• Entfernen Sie samedliches Packmaterial vom Elektrogerät und vom mitgelieferten Zube-hör.
• Beachten Sie zur Arbeitserleichterung bei der Montage der mitgelieferten Gerätelemente, dass sich das Elektrowerkzeug in Transportstellung befindet.

Batterien einsetzen (siehe Bild A)

• Offnen Sie das Batteriefach 31.
• Setzen Sie die mitgelieferten Batterien entsprechend der vorgegebenen Polung ein.
  Schlieben Sie das Batteriefach.

Sägetischveränderungen montieren (siehe Bild B)

Die Sägetischveränderungen 14 können links, rechts oder vorne am Elektrowerkzeug positi-niert werden.

Das flexible Stecksystem ermöglich ihren eine Vielzahl an Verlägerungsvarianten (siehe Bild H).

• Stecken Sie je nach Bedarf die Sägetischver-längerung 14 in die Aufnahmen 28 am Elek-trowerkzeug oder in die Aufnahmen 32 der zweiten Sägetischverlängerung.

Stationäre oder flexible Montage

Zur Gewährleistung einer sicheren Handhabung mussen Sie das Elektrowerkzeug vor dem Gebrauch auf eine ebene und stabile Arbeitsfläche (z.B. Werkbank) montieren.

Montage auf einer Arbeitsfläche (siehe Bild D1)

• Drehen Sie den Kippschutz 10 sowieit hinein oder hereaus bis das Elektrowerkzeug gerade auf der Arbeitsfläche stehen.
• Befestigen Sie das Elektrowerkzeug mit einer geeigneten Schraubverbindung auf der Arbeitsfläche. Dazu dieren die Bohrungen 7.

Montage auf einem Bosch-Arbeitstisch (siehe Bild D2)

Die Arbeitstische von Bosch (z.B. PTA 2400) bieten dem Elektrowerkzeug Halt auf jedem Untergrund durch hohenverstellbare Fübe. Die Werkstückkauflagen der Arbeitstische dienen der Unterstützung langer Werkstücke.

Hinweis: Verwenden Sie in thisem Fall zur Unterstützung langer Werkstücke nur die Werkstückauflagen des Arbeitsstisches und nicht die Sägetischveränderungen 14 des Elektrowerkzeugs.

Lesen Sie alle dem Arbeitstich beigeführten Warnhinweise und Anweisungen. Versäumnisse bei der Einhaltung der Warnhinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen zur Folge haben.
Bauen Sie den Arbeitstisch korrekt auf, bevor Sie das Elektrowerkzeug montieren. Einwandfrei Aufbau ist wichtig, um das Risiko eines Zusammenbrechens zu verhindern.
- Montieren Sie das Elektrowerkzeug in der Transportstellung auf den Arbeitsstich.

Staub-/Späneabsaugung

Stäube von Materialien wie bleihaltigem Anstrich, einigen Holzarten, Mineralien und Metall konnen gesundheitsschädlich sein. Berühren oder Einatmen der Stäube konnen allergische Reaktionen und/oder Atemwegserkrankungen des Benutzers oder in der Höhe befindlicher Personen hervorrufen.

Bestimmte Stäube wie Eichen- oder Buchenstaub gelten als krebserzeugend, besonders in Verbindung mit Zusatzstoffen zur Holzbehandlung (Chromat, Holzschutzmittel). Asbesthaltiges Materialarf Nur von Fachleutenbearbeitet werden.

• Benutzen Sie immer eine Staubabsaugung.
• Sorgen Sie für gute Belüftung des Arbeitsplatzes.
• Es wird empfohlen, eine Atemschutzmaske mit Filterklasse P2 zu tragen.

Beachten Sie in Ihr dem Land gültige Vorschriften für die zu bearbeitenden Materialien.

Die Staub-/Späneabsaugung kann durch Staub, Späne oder durch Bruchstücke des Werkstücks blockiert werden.

Schalten Sie das Elektrowerkzeug aus undziehen den Netzstecker aus der Steckdose.
Warten Sie bis das Sägeblatt komplett zum Stillstand gekommen ist.
- Ermitteln Sie die Ursache der Blockade und beheben Sie diese.

Eigenabsaugung (siehe Bild C)

• Stecken Sie den Staubbeutel 19 auf den Spanauswurf 22.

Der StaubbeutelarfwährenddesSagensniet mit den beweglichen Gerateteilen in Berührungkommen.

Leeren Sie den Staubbeutel rechtzeitig aus.

Fremdabsaugung

Zur Absaugung konnen Sie an den Spanauswurf 22 auch einen Staubsaugerschlauch (Ø 36 mm) anschließen.

Der Staubsauger muss für den zu bearbeitenden Werkstoff geeignet sein.

Verwenden Sie beim Absaugen von besonderss gesundheitsgeführenden, krebszerzeugenden oder trockenen Stäuben einen Spezialsauger.

Werkzeugwechsel (siehe Bilder E1-E4)

Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose.
Tragen Sie bei der Montage des Sägeblattes Schutzhandschuhe. Bei Berührung des Sägeblattes besteht Verletzungsgefahr.

Verwenden Sie nur Sägeblätter, deren maximal zulässige Geschwindigkeithigher ist als die Leerlaufdrehzahl Its Ris Elektrowerkzeugs.

Verwenden Sie nur Sägeblätter, die den in dieser Betriebsanleitung angegebenen Kenndaten entsprechen und nach EN 847-1 geprüft und entsprechend gekennzeichnet sind.

Verwenden Sie nur Sägeblätter, die vom Hersteller diesen Elektrowerkzeugs empfohlen wurden und die für das Material, das Sie bearbeiten wollen, geeignet sind.

Sägeblatt ausbauen

• Bringen Sie das Elektrowerkzeug in Arbeitsstellung.
• Drehen Sie die Innensechskantschraube 33 mit dem mitgelieferten Innensechskant-schlüssel 25 und drücken Sie gleichzeitig die Spindelarretierung 30 bis diese einrastet.
• Halten Sie die Spindelarretierung 30 gedruckt und drehen Sie die Schraube 33 im Uhrzeigersinn Heraus (Linksgewinde!).
• Nehmen Sie den Spannflansch 34 ab.
• Drücken Sie auf den Hebel 3 und schwenken Sie die Pendelschutzhaube 5 bis zum Anschlag nach halten.
• Halten Sie die Pendelschutzhaube in dieser Position und entnehmen Sie das Sägeblatt 36.
• Führer Sie die Pendelschutzhaube langsam wieder nach unten.

Sägeblatt einbauen

Falls erforderlich, reinigen Sie vor dem Einbau alle zu montierenden Teile.

• Drücken Sie auf den Hebel 3, schwenken Sie die Pendelschutzhaube 5 bis zum Anschlag nach halten und halten Sie sie in dieser Position.
• Setzen Sie das neue Sägeblatt auf den inneren Spannflansch 35.
  Beachten Sie beim Einbau, dass die Schneiderichtigung der Zähne (Pfeilrichtung auf dem Sägeblatt) mit der Pfeilrichtung auf der Schutzhaube übereinstimmt!
• Führer Sie die Pendelschutzhaube langsam wieder nach unten.
• Setzen Sie den Spannflansch 34 und die Schraube 33 auf.
  Drücken Sie die Spindelarretierung 30 bis diese einrastet undziehen Sie die Schraube gegen den Uhrzeigersinn fest.

Betrieb

Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose.

Transportsicherung (siehe Bild F)

Die Transportsicherung 29 erfolgtlich Ihnen eine leichtere Handhabung des Elektrowerkzeugs beim Transport zu verschiedenen Einsatzzorten.

Elektrowerkzeug entsichertn (Arbeitsstellung)

• Drücken Sie den Werkzeugarm am Handgriff 1 etwas nach unter, um die Transportsicherung 29 zu entlasten.
• Ziehen Sie die Transportsicherung 29 ganz nach außen.
• Führn Sie den Werkzeugarm langsam nach oben.

Elektrowerkzeug sichern (Transportstellung)

• Losen Sie die Feststellschraube 26, falls die se angezogen ist. Ziehen Sie den Werkzeug-arm ganz nach vorne und ziehen Sie die Feststellschraube wieder fest.
• Schrauben Sie den Tiefenanschlag 18 ganz nach oben. (siehe „Tiefenanschlag einstellen“, Seite 23)
• Ziehen Sie zum Arretieren des Sägetisches 8 den Feststellknauf 9 an.
• Drücken Sie auf den Hebel 3 und schwenken Sie gleichzeitig den Werkzeugarm am Handgriff 1 sowieit nach unten bis sich die Transportsicherung 29 ganz nachinnen drucken lassst.

Der Werkzeugarm ist jetzt zum Transport sichere arretiert.

Werkstück befestigen (siehe Bild G)

Zur Gewährleistung einer optimalen Arbeitssticherheit mussen Sie das Werkstück immer festspannen.

Bearbeiten Sie keine Werkstücke, die zu Klein zum Festspannen sind.

• Drücken Sie das Werkstück fest gegen die Anschlagschiene 15.

• Stecken Sie die mitgelieferte Schraubzwinge 16 in eine der darauf vorgesehenen Bohrungen 23.

• Losen Sie die Flügelschraube 37 und passen Sie die Schraubzwinge dem Werkstück an. Ziehen Sie die Flügelschraube wieder fest.
• Spannen Sie das Werkstück durch Drehender Gewindestange 38 fest.

Werkstück losen

Zum Losen der Schraubzwinge drehen Sie die Gewindestange 38 gegen den Uhrzeiger-sinn.

Sägetisch verlangern (siehe Bild H)

Lange Werkstücke müssen am freien Ende unterlegt oder abgestützt werden.

Das flexible Stecksystem der Sägetischverlängerungen 14 ermöglich Ihnen eine Vielzahl an Verlägerungsvarianten.

• Stecken Sie je nach Bedarf die Sägetischver-längerung 14 in die Aufnahmen 28 am Elek-trowerkzeug oder in die Aufnahmen 32 der zweiten Sägetischver-längerung.

Gehrungswinkel einstellen

Betätigten Sie bei der Einstellung des Gehrungswinkels nie den Ein-/Ausschalter 20. Wenn dadurch das Elektrowerkzeug unabsichtlich startet, besteht Verletzungsgefahr.

Horizontale Gehrungswinkel einstellen

Der horizontale Gehrungswinkel kann in einem Bereich von 47^ (linksseitig) bis 47^ (rechtsseitig) eingestellt werden.

• Losen Sie den Feststellknauf 9, falls dieser angezogen ist.
• Drehen Sie den Sägetisch 8 am Feststellknauf nach links oder rechts bis der Winkelanzeiger 12 den gewünschten Gehrungswinkel anziegt.
• Ziehen Sie den Feststellknauf 9 wieder an.

Zum Schnellen und prazisen Einstellen von oft verwendeten Gehrungswinkel rastet der Sägetisch 8 bei folgenden Standardwinkel ein: -45^ / -30^ / -22,5^ / -15^ / 0^ / 15^ / 22,5^ / 30^ / 45^

Vertikale Gehrungswinkel einstellen (siehe Bild I)

Der vertikale Gehrungswinkel kann in einem Bereich von 0^ bis 45^ eingestellt werden.

• Losen Sie den Spanngriff 17.
• Schwenken Sie den Werkzeugarm am Handgriff 1 bis der Winkelanzeiger 39 den gewünschten Gehrungswinkel anziegt.
• Halten Sie den Werkzeugarm in dieser Stellung undziehen Sie den Spanngriff 17 wieder fest.

Zum Schnellen und prazisen Einstellen der Standardwinkel 0^ und 45^ sind am Gehäuse Endanschlage vorgesehen.

• Losen Sie den Spanngriff 17.
• Schwenken Sie dazu den Werkzeugarm am Handgriff 1 bis zum Anschlag nach rechts (0^) oder bis zum Anschlag nach links (45^) .
• Ziehen Sie den Spanngriff 17 wieder fest.

Inbetriebnahme

• Beachten Sie die Netzspannung! Die Spannung der Stromquelle muss mit den Angaben auf dem Typenschild des Elektrowerkzeuges übereinstimmen. Mit 230 V gekennzeichnete Elektrowerkzeuge können auch an 220 V betrieben werden.

Einschalten (siehe Bild J)

Zur Inbetriebnahme drucken Sie den Ein/Aus-Schalter 20 und halten ihn gedrückt.

Hinweis: Aus Sicherheitsgründen kann der Ein-/Ausschalter 20 nicht arretiert werden, sondern muss während des Betriebes ständig gedruckt bleiben.

Nur durch das Drücken auf den Hebel 3 kann der Werkzeugarm nach unten geführt werden.

Zum Sagen müssen Sie daher zusätzlich zum Betätigten des Ein-/Ausschalters 20 den Hebel 3 drucken.

Ausschalten

Zum Ausschalten setzen Sie den Ein-/Ausschalter 20 los.

22 | Deutsch

Arbeitshinweise

Allgemeine Sägehinweise

Ziehen Sie den Feststellknauf 9 und den Spanngriff 17 vor dem Sagen immer fest an. Das Sägeblatt kann sich sonst im Werkstück verkanten.
Bei allen Schnitten müssen Sie zuerst sicherstellen, dass das Sägeblatt zu keiner Zeit die Anschlagschiene, Schraubzwingen oder sonstige Geräteile berühren kann. Entfernen Sie eventuell montierte Hilfsanschläge oder passen Sie sie entsprechend an.

Schützen Sie das Sägeblatt vor Schlag und Stöß. Setzen Sie das Sägeblatt keinem seitlichen Druck aus.

Bearbeiten Sie keine verzogenen Werkstücke. Das Werkstück muss immer eine gerade Kante zum Anlegen an die Anschlagschiene haben.

Lange Werkstücke müssen am freien Ende unterlegt oder abgestützt werden.

Schnittlinie kennzeichnen (siehe Bild K)

Ein Laserstrahl zeigt Ihnen die Schnittlinie des Sägeblatts an. Dadurch konnen Sie das Werkstück zum Sagen exakt positionieren, ohne die Pendelschutzhaube zu öffnen.

• Schalten Sie dazu den Laserstrahl mit dem Schalter 21 ein.
• Richten Sie ihre Markierung auf dem Werkstück an der rechten Kante der Laserlinie aus.

Position des Bedieners (siehe Bild L)

Stellen Sie sich nicht in einer Linie mit dem Sägeblatt vor das Elektrowerzeug, sondern immer seitlich versetzt vom Sägeblatt. Damit ist Ihr Körper vor einem möglichen Rückschlag geschützt.
- Halten Sie Hände, Finger und Arme vom rotierenden Sageblatt fern.
- Überkreuzen Sie ihre Arme nicht vor dem Werkzeugarm.

Zulässige Werkstückmaße

Maximale Werkstücke:

Gehrungswinkel		Höhe x Breite
horizontal	vertikal
0°	0°	40 x 220 mm
45°	0°	40 x 150 mm
0°	45°	18 x 220 mm
45°	45°	18 x 150 mm

Minimale Werkstücke

(= alle Werkstücke, die mit der mitgelieferten Schraubzwinge 16 links oder rechts vom Sageblatt festgespannt werden können):

100 × 40 ~mm (Lange x Breite)

max. Schnitttiefe (0^ / 0^) .. 40~mm

Sagen ohne Zugbewegung (Kappen) (siehe Bild M)

• Für Schnitte ohne Zugbewegung (kleine Werkstücke) lösen Sie die Feststellschraube 26, falls diese angezogen ist. Schieben Sie den Werkzeugarm bis zum Anschlag in Richtung Anschlagschiene 15 und zieren Sie die Feststellschraube 26 wieder an.
• Spannen Sie das Werkstück entsprechend den Abmessungen fest.
• Stellen Sie den gewünschten Gehrungswinkel ein.
• Schalten Sie das Elektrowerkzeug ein.
• Drücken Sie auf den Hebels und führen Sie den Werkzeugarm mit dem Handgriff 1 langsam nach unten.
  Sagen Sie das Werkstück mit gleichmäßigem Vorschub durch.
• Schalten Sie das Elektrowerkzeug aus und warten Sie bis das Sägeblatt komplett zum Stillstand gekommen ist.
• Führn Sie den Werkzeugarm langsam nach oben.

Sagen mit Zugbewegung

• Für Schnitte mit Hilfe der Zugvorrichtung 41 (breite Werkstücke) lösen Sie die Feststell-schraube 26, falls diese angezogen ist.
• Spannen Sie das Werkstück entsprechend den Abmessungen fest.

Deutsch | 23

• Stellen Sie den gewünschten Gehrungswinkel ein.
• Ziehen Sie den Werkzeugarm soweit von der Anschlagschiene 15 weg, bis das Sägeblatt vor dem Werkstück ist.
• Schalten Sie das Elektrowerkzeug ein.
• Drücken Sie auf den Hebels und führen Sie den Werkzeugarm mit dem Handgriff 1 langsam nach unten.
• Drücken Sie nun den Werkzeugarm in Richtung Anschlagschiene 15 und sagen Sie das Werkstück mit gleichmäßigem Vorschub durch.
• Schalten Sie das Elektrowerkzeug aus und warten Sie bis das Sägeblatt komplett zum Stillstand gekommen ist.
• Führer Sie den Werkzeugarm langsam nach oben.

Tiefenanschlag einstellen (Nut sagen) (siehe Bild N)

Der Tiefenanschlag muss verstellt werden, wenn Sie eine Nut sagen wollen.

• Schwenken Sie den Werkzeugarm am Handgriff 1 in die Position, bei der die gewünschte Nut-Tiefe erreicht wird.
• Schrauben Sie den Tiefenanschlag 18 im Uhrzeitigersinn bis das Schraubenende den Gehäuseanschlag 42 berührt.
• Führer Sie den Werkzeugarm langsam nach oben.

Einlegeplatte auswechseln (siehe Bild O)

Die rote Einlegeplatz 11 kann nach längerem Gebrauch des Elektrowerkzeugs verschreiben. Wechseln Sie defekte Einlegeplatten aus.

• Bringen Sie das Elektrowerkzeug in Arbeitsstellung.
• Schrauben Sie die Schrauben 43 mit einem Kreuzschlitzschraubendreher Heraus und entnahmen Sie die alte Einlegeplatte.
• Legen Sie die neue Einlegeplatte ein und schrauben Sie alle Schrauben 43 wieder fest.

Profileisten bearbeiten

Profilleisten können Sie auf zwei verschiedene Arten bearerbeiten:

• gegen die Anschlag-schiene angestellt
  flach liegend auf dem Sägetisch

Des Weiteren können Sie abhängig von der Breite der Profilleiste die Schnitte mit oder ohne Zugbewegung ausführren.

Probieren Sie den eingestellen Gehrungswinkel immer zuerst an einem Abfallholz aus.

Transport (siehe Bild P)

Vor einem Transport des Elektrowerkzeugs mussen Sie folgende Schritte durchführten:

• Bringen Sie das Elektrowerkzeug in Transportstellung.
• Stecken Sie die Sägetischveränderungen 14 in die vorderen Aufnahmen 28 des Elektrowerkzeugs.
• Entfernen Sie alle Zubehörteile, die nicht fest an dem Elektrowerkzeug montiert werden konnen.

Legen Sie unbenutzte Sägeblätter zum Transport wenn möglich in einen geschlossenen Behälter.

Tragen Sie das Elektrowerkzeug am Transportgriff 24 oder greifen Sie in die Griffmullen 27 seitlich am Sägetisch.
Verwenden Sie beim Transportieren des Elektrowerkzeugs nur die Transportvorrichtungen und niemals die Schutzvorrichtungen.

Wartung und Service

Wartung und Reinigung

Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose.

Sollte das Elektrowerkzeug bzw. sorgfälliger Herstellungs- und Prüferverfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kundendienstelle für Bosch-Elektronerkzeuge ausführten zu halten.

Geben Sie bei allen Rückfragen und Ersatzteilbestellungenitte unbedingt die 10-stellige Sachnummer laut Typenschild des Elektrowerkzeuges an.

Reinigung

Halten Sie das Elektrowerkzeug und die Luf-. tungsschlitze sauber, um gut und safer zu arbeiten.

Die Pendelschutzhaube muss sich immer frei bewegen und selbstständig schlieben konnen. Halten Sie deshalb den Bereich um die Pendelschutzhaube stets sauber.

Entfernen Sie nach jedem Arbeitsgang Staub und Späne durch Ausblasen mit Druckluft oder mit einem Pinsel.

Reinigen Sie regelmäßig die Gleichrolle 6.

Zubehör

Sägebälter für Holz und Plattenmaterialien, Paneelen und Leisten

Sägeblatt 190 x 30 mm, 40 Zähne .2609 256 821

Sägeblatt 190 x 30 mm, 12 Zähne . 2609 256 868

Sägeblatt 190 x 30 mm, 24 Zähne . 2608640615

Sägeblatt 190 x 30 mm,
60 Zähne 2 608 641 188

Kundendienst und Kundenberatung

Der Kundendienst beantwortet ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosionszeichnungen und Informationen zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com

Das Bosch-Kundenberater-Team hilft Ihnen gerne bei Fragen zu Kauf, Anwendung und Einstellung von Produkten und Zubehoren.

www.bosch-do-it.de, das Internetportal für Heimwerker und Gartenfreunde.

www.dha.de, das komplette Service-Angebot der Deutschen Heimwerker Akademie.

Deutschland

Robert Bosch GmbH

Servicezentrum Elektrowerkzeuge Zur Luhne 2

37589 Kalefeld - Willershausen

Tel. Kundendienst: [phone]*

Fax: [phone]*

(* Festnetzpreis 14 ct/min, höchstens 42 ct/min aus Mobilfunknetzen)

E-Mail: [e-mail]

Tel. Kundenbergatung: [phone]

(Festnetzpreis 9 ct/min, höchstens 42 ct/min aus Mobilfunknetzen)

Fax: [phone]

E-Mail: kundenberatung [e-mail]

Österreich

Tel.: [phone]

Fax: [phone]

E-Mail:

[e-mail]

Schweiz

Tel.: [phone]

Fax: [phone]

Luxemburg

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Entsorgung

Elektrowerkzeuge, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführrt werden.

Werfen Sie Elektrowerkzeuge nicht in den Hausmull!

Nur fur EU-Länder:

Gemäß der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht mussen nicht mehr gebrauchsfähige Elektrowerkzeuge getrennt ge

sammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

Änderungen vorbehalten.

Safety Notes

Leinfelden, 22.07.2010

32 | English

Assembly

Leinfelden, 22.07.2010

Montage

Leinfelden, 22.07.2010

Montaje

2) Elektrische verilgheit

Illustreredekomponenter

Stationär aller flexibelt montage

Leinfelden, 22.07.2010

Montering

Leinfelden, 22.07.2010

Montaž

A vágási vonal bejelöse (Iásda a „K” abrát)

Leinfelden, 22.07.2010

Montare

E-Mail: [e-mail]

Uklanjanje djubreta

Elektricni pribori, pribor i pakovanja treba da se odvoze regeneraciji koja odgovara zastiti covekove sredine.

Ne bacajte elektrichi na alat u kućno djubre!

Samo za EU-zemlje:

Prema evropskim smernicama 2002/96/EG o starim elektrichnim i elektronskim uredjajima i njihovim pretvaranju u nacionalno dobro nemoraju više upotrebljivi elektrčni pribori da se odvojeno sakupljaju i

odvoze nekoj regeneraciji koja odgovara zastiti covekove okoline.
