BEDIENUNGSANLEITUNG PCM 8 S - REV 11-2007 BOSCH

Deutsch...... Seite 16

English.....Page 35

Français....Page 51

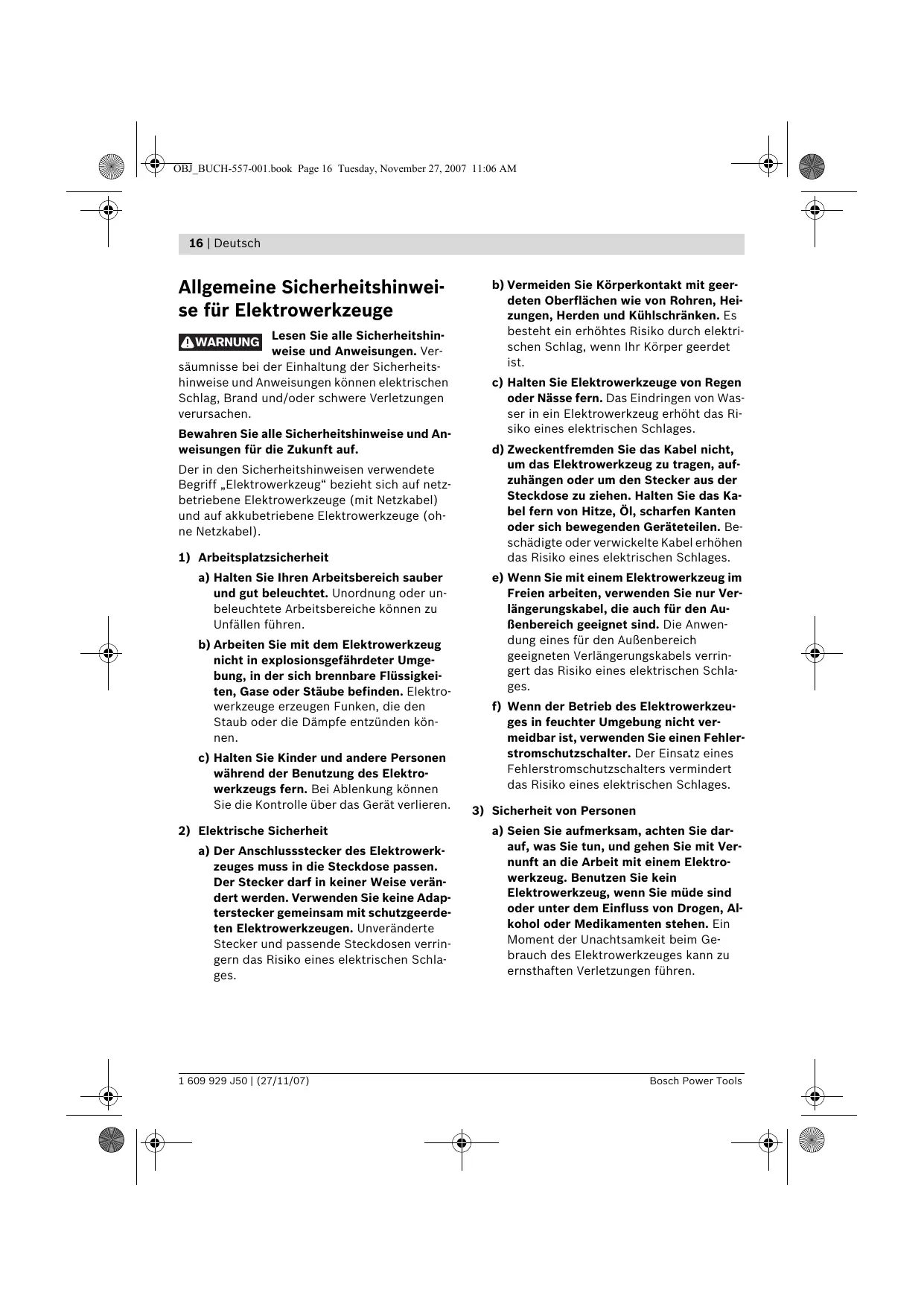

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

!WARNUNG

Lesen Sie alle Sicherheitshinweise und Anweisungen. Ver-

säumnisse bei der Einhaltung der Sicherheits-hinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

1) Arbeitsplatzsicherheit

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.
b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

2) Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.
d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.
e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages.
f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3) Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.

b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schulzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.
d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.
g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

4) Verwendung und Behandlung des Elektrowerkzeuges

a) Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.

18 | Deutsch

g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5) Service

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.

Gerätespezifische Sicherheitshinweise

Sichern Sie das Werkstück. Ein mit Spannvorrichtungen oder Schraubstock festgehaltenes Werkstück ist sicherer gehalten als mit Ihrer Hand.
▶ Halten Sie Ihren Arbeitsplatz sauber. Materialmischungen sind besonders gefährlich. Leichtmetallstaub kann brennen oder explodieren.
▶ Verlassen Sie das Werkzeug nie, bevor es vollständig zum Stillstand gekommen ist. Nachlaufende Einsatzwerkzeuge können Verletzungen verursachen.
Benutzen Sie das Elektrowerkzeug nicht mit beschädigtem Kabel. Berühren Sie das beschädigte Kabel nicht und ziehen Sie den Netzstecker, wenn das Kabel während des Arbeitens beschädigt wird. Beschädigte Kabel erhöhen das Risiko eines elektrischen Schlages.
- Machen Sie Warnschilder am Elektrowerkzeug niemals unkenntlich.
▶ Stellen Sie sich nie auf das Elektrowerkzeug. Es können ernsthafte Verletzungen auftreten, wenn das Elektrowerkzeug umkippt oder wenn Sie versehentlich mit dem Sägeblatt in Kontakt kommen.

▶ Stellen Sie sicher, dass die Schutzhaube ordnungsgemäß funktioniert und sich frei bewegen kann. Klemmen Sie die Schutzhaube niemals im geöffneten Zustand fest.
- Kommen Sie mit Ihren Händen nicht in den Sägebereich, während das Elektrowerkzeug läuft. Beim Kontakt mit dem Sägeblatt besteht Verletzungsgefahr.
Entfernen Sie niemals Schnittreste, Holzspäne o.ä. aus dem Schnittbereich, während das Elektrowerkzeug läuft. Führen Sie den Werkzeugarm immer zuerst in die Ruheposition und schalten Sie das Elektrowerkzeug aus.
▶ Führen Sie das Sägeblatt nur eingeschaltet gegen das Werkstück. Es besteht sonst die Gefahr eines Rückschlages, wenn sich das Sägeblatt im Werkstück verhakt.
▶ Gebrauchen Sie das Elektrowerkzeug nur, wenn die Arbeitsfläche bis auf das zu bearbeitende Werkstück frei von allen Einstellwerkzeugen, Holzspänen, etc. ist. Kleine Holzstücke oder andere Gegenstände, die mit dem rotierenden Sägeblatt in Kontakt kommen, können den Bediener mit hoher Geschwindigkeit treffen.
Spannen Sie das zu bearbeitende Werkstück immer fest. Bearbeiten Sie keine Werkstücke, die zu klein zum Festspannen sind. Der Abstand Ihrer Hand zum rotierenden Sägeblatt ist sonst zu gering.
▶ Verwenden Sie die Säge nur für die Werkstoffe, die im bestimmungsgemäßen Gebrauch angegeben sind. Die Säge kann sonst überlastet werden.
▶ Verwenden Sie keine stumpfen, rissigen, verbogenen oder beschädigten Sägeblätter. Sägeblätter mit stumpfen oder falsch ausgerichteten Zähnen verursachen durch einen zu engen Sägespalt eine erhöhte Reibung, Klemmen des Sägeblattes und Rückschlag.
▶ Verwenden Sie immer Sägeblätter in der richtigen Größe und mit der passenden Aufnahmebohrung (z.B. sternförmig oder rund). Sägeblätter, die nicht zu den Montageteilen der Säge passen, laufen unrund und führen zum Verlust der Kontrolle.

Deutsch

▶ Verwenden Sie keine Sägeblätter aus hochlegiertem Schnellarbeitsstahl (HSS-Stahl). Solche Sägeblätter können leicht brechen.
Fassen Sie das Sägeblatt nach dem Arbeiten nicht an, bevor es abgekühlt ist. Das Sägeblatt wird beim Arbeiten sehr heiß.
▶ Verwenden Sie das Werkzeug niemals ohne die Einlegeplatte. Wechseln Sie eine defekte Einlegeplatte aus. Ohne einwandfreie Einlegeplatte können Sie sich am Sägeblatt verletzen.

Richten Sie den Laserstrahl nicht auf Personen oder Tiere und blicken Sie nicht selbst in den Laserstrahl, auch nicht aus größerer Entfernung. Dieses Elektrowerkzeug erzeugt Laserstrahlung der Laserklasse 2 gemäß EN 60825-1. Dadurch können Sie unbeabsichtigt andere Personen blenden.
▶ Lassen Sie Kinder das Elektrowerkzeug mit Laser nicht unbeaufsichtigt benutzen. Sie könnten andere Personen blenden.
▶ Tauschen Sie den eingebauten Laser nicht gegen einen Laser anderen Typs aus. Von einem nicht zu diesem Elektrowerkzeug passenden Laser können Gefahren für Personen ausgehen.

Symbole

Die nachfolgenden Symbole können für den Gebrauch Ihres Elektrowerkzeugs von Bedeutung sein. Prägen Sie sich bitte die Symbole und ihre Bedeutung ein. Die richtige Interpretation der Symbole hilft Ihnen, das Elektrowerkzeug besser und sicherer zu gebrauchen.

Symbol

Bedeutung

Richten Sie den Laserstrahl nicht auf Personen oder Tiere und blicken Sie nicht selbst in den Laserstrahl, auch nicht aus größerer Entfernung. Dieses Elektrowerkzeug erzeugt Laserstrahlung der Laserklasse 2 gemäß EN 60825-1. Dadurch können Sie unbeabsichtigt andere Personen blenden.

Nur für EU-Länder:

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

▶ Tragen Sie eine Schutzbrille.

▶ Tragen Sie eine Staubschutzmaske.

20 | Deutsch

Symbol

Bedeutung

- Tragen Sie Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.

▶ Gefahrenbereich! Halten Sie möglichst Hände, Finger oder Arme von diesem Bereich fern.

Beachten Sie die Abmessungen des Sägeblatts. Der Lochdurchmesser muss ohne Spiel zur Werkzeugspindel passen. Verwenden Sie keine Reduzierstücke oder Adapter.

Lieferumfang

Funktionsbeschreibung

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bestimmungsgemäßer Gebrauch

Das Elektrowerkzeug ist bestimmt, als Standgerät Längs- und Querschnitte mit geradem Schnittverlauf in Holz auszuführen. Dabei sind horizontale Gehrungswinkel von -50^ bis +58^ sowie vertikale Gehrungswinkel von 0^ bis 45^ möglich.

Die Leistung des Elektrowerkzeugs ist ausgelegt zum Sägen von Hart- und Weichholz, sowie Span- und Faserplatten.

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Elektrowerkzeuges auf den Grafikseiten.

1 Staubbeutel
2 Spanauswurf
3 Kabelhalter
4 Knopf zum Lösen des Werkzeugarms
5 Handgriff
6 Schutzhaube
7 Pendelschutzhaube
8 Sägeblatt
9 Gleitrolle
10 Anschlagschiene
11 Bohrungen für Schnellspannzwinge
12 Einlegeplatte
13 Feststellknauf für beliebige Gehrungswinkel (horizontal)
14 Winkelanzeiger (horizontal)
15 Skala für Gehrungswinkel (horizontal)
16 Bohrungen für Montage
17 Sägetisch
18 Bohrungen für Verlängerungsbügel
19 Verlängerungsbügel
20 Innensechskantschlüssel (6 mm)/Kreuzschraubendreher
21 Anschlagschraube für 45°-Gehrungswinkel (vertikal)
22 Anschlagschraube für 0°-Gehrungswinkel (vertikal)
23 Lasereinheit
24 Beleuchtungseinheit (Power Light)
25 Zugvorrichtung
26 Transportgriff
27 Schalter für Beleuchtung („LED“)
28 Schalter für Schnittlinienkennzeichnung („Laser“)
29 Tiefenanschlag
30 Spanngriff für beliebige Gehrungswinkel (vertikal)
31 Feststellschraube der Zugvorrichtung

32 Innensechskantschrauben (6 mm) der Anschlagschiene
33 Transportsicherung
34 Batteriefach
35 Ein-/Ausschalter
36 Längenanschlag
37 Sägetischverlängerung
38 Befestigungsset „Verlängerungsbügel“
39 Gehäusesteg
40 Untergestell*
41 Befestigungsset „Untergestell“*
42 Spindelarretierung
43 Innensechskantschraube (6 mm) für Sägeblattbefestigung
44 Spannflansch
45 Innerer Spannflansch
46 Flügelmutter zur Fixierung der Sägetischverlängerung
47 Schnellspannzwinge
48 Schnell-Entriegelung
49 Feststellknauf der Schnellspannzwinge
50 Flügelmutter der Schnellspannzwinge
51 Winkelanzeiger (vertikal)
52 Flügelmutter zur Fixierung des Längenan- schlags
53 Kontermuttern des Tiefenanschlags
54 Arretiermutter des Tiefenanschlags
55 Gehäuseanschlag für Tiefenanschlag
56 Schrauben für Einlegeplatte
57 Abdeckung
58 Rändelschraube
59 Stellschraube für horizontale Laserpositionierung
60 Stellschraube für vertikale Laserpositionierung
61 Skala für Gehrungswinkel (vertikal)
62 Schraube für Winkelanzeiger (vertikal)
63 Schraube für Winkelanzeiger (horizontal)
64 Griffmulden

*Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Lieferumfang.

22 | Deutsch

Technische Daten

Paneelsäge		PCM 8 S
Sachnummer		3 603 L02 0..
Nennaufnahme-leistung	W	1200
Nennspannung	V	230
Frequenz	Hz	50
Leerlaufdrehzahl	min-1	5200
Lasertyp		650 nm, < 1mW
Laserklasse		2
Gewicht entsprechend EPTA-Procedure 01/2003	kg	18,7
Schutzklasse		☐/II

Maximale Werkstückmaße siehe Seite 28.

Einschaltvorgänge erzeugen kurzfristige Spannungsabsenkungen. Bei ungünstigen Netzbedingungen können Beeinträchtigungen anderer Geräte auftreten. Bei Netzimpedanzen kleiner als 0,24 Ohm sind keine Störungen zu erwarten.

Angaben gelten für Nennspannungen [U] 230/240 V. Bei niedrigeren Spannungen und in länderspezifischen Ausführungen können diese Angaben variieren.

Bitte beachten Sie die Sachnummer auf dem Typenschild Ihres Elektrowerkzeugs. Die Handelsbezeichnungen einzelner Elektrowerkzeuge können variieren.

Maße für geeignete Sägeblätter

Sägeblattdurchmesser	mm	210
Stammblattdicke	mm	1,4-2,0
Bohrungsdurchmesser	mm	30

Geräusch-/Vibrationsinformation

Messwerte ermittelt entsprechend EN 61029.

Der A-bewertete Geräuschpegel des Gerätes beträgt typischerweise: Schalldruckpegel 98 dB(A); Schallleistungspegel 111 dB(A). Unsicherheit K=3 dB.

Gehörschutz tragen!

Die Hand-Arm-Vibration ist typischerweise niedriger als 2,5 m/s ^4 .

Konformitätserklärung CE

Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten“ beschriebene Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt: EN 61029, EN 60825-1 gemäß den Bestimmungen der Richtlinien 2004/108/EG, 98/37/EG (bis 28.12.2009), 2006/42/EG (ab 29.12.2009).

Technische Unterlagen bei: Robert Bosch GmbH, Dept. PT/ESC, D-70745 Leinfelden-Echterdingen

▶ Vermeiden Sie ein unabsichtliches Starten des Elektrowerkzeugs. Während der Montage und bei allen Arbeiten an dem Elektrowerkzeug darf der Netzstecker nicht an die Stromversorgung angeschlossen sein.

Lieferumfang

Beachten Sie dazu die Darstellung des Lieferumfangs am Anfang der Betriebsanleitung.

Prüfen Sie vor der Erst-Inbetriebnahme des Elektrowerkzeugs, ob alle unten aufgeführten Teile mitgeliefert wurden:

– Paneelsäge mit vormontiertem Sägeblatt
- Staubbeutel 1
- Feststellknauf 13
- Verlängerungsbügel 19 (2x)
- Befestigungsset „Verlängerungsbügel“ 38 (2 U-Profile mit Schrauben)
– Sägetischverlängerung 37
- Längenanschlag 36
- Schnellspannzwinge 47
- Innensechskantschlüssel/Kreuzschraubendreher 20
- Batterien (3x, Größe AAA, 1,5 V)

bei Geräteausführungen mit Untergestell:

• Untergestell 40 (16 Profile, 4 Kappen)
• Befestigungsset „Untergestell“ 41 (24 Schrauben mit Muttern für Zusammenbau, 4 Schrauben mit Muttern für Befestigung Elektrowerkzeug, 4 Unterlegscheiben)

Hinweis: Überprüfen Sie das Elektrowerkzeug auf eventuelle Beschädigungen.

Vor dem weiterem Gebrauch des Elektrowerkzeugs müssen Sie Schutzeinrichtungen oder leicht beschädigte Teile sorgfältig auf ihre einwandfreie und bestimmungsgemäße Funktion untersuchen. Überprüfen Sie, ob die beweglichen Teile einwandfrei funktionieren und nicht klemmen, oder ob Teile beschädigt sind. Sämtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um den einwandfreien Betrieb zu gewährleisten.

Beschädigte Schutzvorrichtungen und Teile müssen Sie sachgerecht durch eine anerkannte Fachwerkstatt reparieren oder auswechseln lassen.

Montage von Einzelteilen

• Entnehmen Sie alle mitgelieferten Teile vorsichtig aus ihrer Verpackung.
• Entfernen Sie sämtliches Packmaterial vom Elektrogerät und vom mitgelieferten Zubehör.
• Beachten Sie zur Arbeitserleichterung bei der Montage der mitgelieferten Geräteelemente, dass sich das Elektrowerkzeug in Transportstellung befindet.

Zusätzlich zum Lieferumfang benötigte Werkzeuge:

• Kreuzschraubendreher
• Winkellehre
• Ring- oder Gabelschlüssel (12 mm) für den Zusammenbau des Untergestells
• Ring- oder Gabelschlüssel (14 mm) für die Kontermuttern des Tiefenanschlags
• Ring- oder Gabelschlüssel (10 mm) für die Grundeinstellung der Gehrungswinkel (vertikal)

Sägetischverlängerung und Längenanschlag montieren

(siehe Bild A)

Die Sägetischverlängerung 37 und der Längenanschlag 36 können links oder rechts vom Elektrowerkzeug positioniert werden.

- Stecken Sie je nach Bedarf die Sägetischverlängerung und den Längenanschlag auf den gewünschten Verlängerungsbügel 19 und ziehen Sie die jeweilige Flügelmutter fest.

Verlängerungsbügel montieren

(siehe Bild A)

Verwenden Sie zur Fixierung das Befestigungset „Verlängerungsbügel“ 38. (2 U-Profile mit Schrauben)

- Kippen Sie das Elektrowerkzeug, so dass Sie die Verlängerungsbügel an der Unterseite des Geräts fixieren können.

24 | Deutsch

• Halten Sie ein U-Profil über einen Gehäusesteg 39, so dass die Bohrungen beider Teile fluchten.
• Schieben Sie einen Verlängerungsbügel bis zum Anschlag durch die Bohrungen 18, durch das U-Profil und durch die Gehäusestege.
• Ziehen Sie die Schraube am U-Profil zur Sicherung des Verlängerungsbügels an.
• Wiederholen Sie die Arbeitsschritte für den zweiten Verlängerungsbügel an der anderen Seite des Elektrowerkzeugs.

Feststellknauf montieren

(siehe Bild B)

• Schrauben Sie den Feststellknauf 13 in die entsprechende Bohrung unterhalb der Einlegeplatte 12.
  Ziehen Sie den Feststellknauf 13 vor dem Sägen immer fest an. Das Sägeblatt kann sich sonst im Werkstück verkanten.

Batterien einsetzen

(siehe Bild C)

• Öffnen Sie das Batteriefach 34.
• Setzen Sie die mitgelieferten Batterien entsprechend der vorgegebenen Polung ein.
• Schließen Sie das Batteriefach.

Stationäre oder flexible Montage

▶ Zur Gewährleistung einer sicheren Handhabung müssen Sie das Elektrowerkzeug vor dem Gebrauch auf eine ebene und stabile Arbeitsfläche (z.B. Werkbank) montieren.

Montage mit Untergestell

(siehe Bilder D1–D2)

Verwenden Sie zur Montage das Befestigungset „Untergestell“ 41. (24 Schrauben mit Muttern für Zusammenbau, 4 Schrauben mit Muttern für Befestigung Elektrowerkzeug, 4 Unterlegscheiben)

• Schrauben Sie das Untergestell 40 zusammen. Ziehen Sie die Schrauben fest an.
• Befestigen Sie das Elektrowerkzeug auf der Auflagefläche des Untergestells. Dazu dienen die Bohrungen 16 am Elektrowerkzeug sowie die Langlöcher am Untergestell.

Montage ohne Untergestell

(siehe Bild E)

- Befestigen Sie das Elektrowerkzeug mit einer geeigneten Schraubverbindung auf der Arbeitsfläche. Dazu dienen die Bohrungen 16.

Staub-/Späneabsaugung

Stäube von Materialien wie bleihaltigem Anstrich, einigen Holzarten, Mineralien und Metall können gesundheitsschädlich sein. Berühren oder Einatmen der Stäube können allergische Reaktionen und/oder Atemwegserkrankungen des Benutzers oder in der Nähe befindlicher Personen hervorrufen.

Bestimmte Stäube wie Eichen- oder Buchenstaub gelten als krebserzeugend, besonders in Verbindung mit Zusatzstoffen zur Holzbehandlung (Chromat, Holzschutzmittel). Asbesthaltiges Material darf nur von Fachleuten bearbeitet werden.

• Benutzen Sie möglichst eine Staubabsaugung.
• Sorgen Sie für gute Belüftung des Arbeitsplatzes.
• Es wird empfohlen, eine Atemschutzmaske mit Filterklasse P2 zu tragen.

Beachten Sie in Ihrem Land gültige Vorschriften für die zu bearbeitenden Materialien.

Eigenabsaugung

(siehe Bild F)

- Stecken Sie den Staubbeutel 1 in den Spanauswurf 2.

Der Staubbeutel darf während des Sägens nie mit den beweglichen Geräteteilen in Berührung kommen.

Leeren Sie den Staubbeutel rechtzeitig aus.

Fremdabsaugung

Zur Absaugung können Sie an den Spanauswurf auch einen Staubsaugerschlauch ( 36 mm) anschließen.

Der Staubsauger muss für den zu bearbeitenden Werkstoff geeignet sein.

Verwenden Sie beim Absaugen von besonders gesundheitsgefährdenden, krebserzeugenden oder trockenen Stäuben einen Spezialsauger.

In Deutschland werden für Holzstäube auf Grund TRGS 553 geprüfte Absaugeinrichtungen gefordert, die interne Absaugvorrichtung darf im gewerblichen Bereich nicht verwendet werden. Für andere Materialien muss der gewerbliche Betreiber die speziellen Anforderungen mit der zuständigen Berufsgenossenschaft klären.

Werkzeugwechsel

(siehe Bilder G1–G4)

Tragen Sie bei der Montage des Sägeblattes Schutzhandschuhe. Bei Berührung des Sägeblattes besteht Verletzungsgefahr.

Verwenden Sie nur Sägeblätter, deren maximal zulässige Geschwindigkeit höher ist als die Leerlaufdrehzahl Ihres Elektrowerkzeugs.

Verwenden Sie nur Sägeblätter, die den in dieser Bedienungsanleitung angegebenen Kenndaten entsprechen und nach EN 847-1 geprüft und entsprechend gekennzeichnet sind.

Sägeblatt ausbauen

• Bringen Sie das Elektrowerkzeug in Arbeitsstellung.
• Ziehen Sie die Transportsicherung 33 ganz nach außen und drehen Sie sie um 90°. Lassen Sie die Transportsicherung in dieser Stellung einrasten.

Der Werkzeugarm ist nun in der Arbeitsstellung arretiert.

• Drehen Sie die Innensechskantschraube 43 mit dem mitgelieferten Innensechskantschlüssel 20 und drücken Sie gleichzeitig die Spindelarretierung 42 bis diese einrastet.
• Halten Sie die Spindelarretierung 42 gedrückt und drehen Sie die Schraube 43 im Uhrzeigersinn heraus (Linksgewinde!).
• Nehmen Sie den Spannflansch 44 ab.
• Drücken Sie auf den Knopf 4 und schwenken Sie die Pendelschutzhaube 7 bis zum Anschlag nach hinten.
• Halten Sie die Pendelschutzhaube in dieser Position und entnehmen Sie das Sägeblatt 8.
• Führen Sie die Pendelschutzhaube langsam wieder nach unten.

Sägeblatt einbauen

Falls erforderlich, reinigen Sie vor dem Einbau alle zu montierenden Teile.

• Drücken Sie auf den Knopf 4, schwenken Sie die Pendelschutzhaube 7 bis zum Anschlag nach hinten und halten Sie sie in dieser Position.
• Setzen Sie das neue Sägeblatt auf den inneren Spannflansch 45.
  ▶ Beachten Sie beim Einbau, dass die Schneiderichtung der Zähne (Pfeilrichtung auf dem Sägeblatt) mit der Pfeilrichtung auf der Schutzhaube übereinstimmt!
• Führen Sie die Pendelschutzhaube langsam wieder nach unten.
• Setzen Sie den Spannflansch 44 und die Schraube 43 auf. Drücken Sie die Spindelarretierung 42 bis diese einrastet und ziehen Sie die Sechskantschraube gegen den Uhrzeigersinn fest.
• Zum anschließenden Arbeiten müssen Sie den Werkzeugarm wieder entsperren. Lösen Sie dazu die Transportsicherung 33 durch Ziehen nach außen und Drehen um 90°.

Betrieb

Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose.

Transportsicherung

(siehe Bild H)

Die Transportsicherung 33 ermöglicht Ihnen eine leichtere Handhabung des Elektrowerkzeugs beim Transport zu verschiedenen Einsatzorten.

Elektrowerkzeug entsichern (Arbeitsstellung)

• Drücken Sie den Werkzeugarm am Handgriff 5 etwas nach unten, um die Transportsicherung 33 zu entlasten.
• Ziehen Sie die Transportsicherung 33 ganz nach außen und drehen Sie sie um 90°. Lassen Sie die Transportsicherung in dieser Stellung einrasten.
• Führen Sie den Werkzeugarm langsam nach oben.

26 | Deutsch

Elektrowerkzeug sichern (Transportstellung)

• Lösen Sie die Feststellschraube 31, falls diese angezogen ist. Ziehen Sie den Werkzeugarm ganz nach vorne und ziehen Sie die Feststellschraube wieder fest.
• Schrauben Sie den Tiefenanschlag 29 ganz nach oben. (siehe „Tiefenanschlag einstellen“, Seite 29)
• Ziehen Sie zum Arretieren des Sägetischs 17 den Feststellknauf 13 an.
• Drücken Sie auf den Knopf 4 und schwenken Sie gleichzeitig den Werkzeugarm am Handgriff 5 nach unten.
• Ziehen Sie die Transportsicherung 33 ganz nach außen und drehen Sie sie um 90°. Lassen Sie die Transportsicherung in dieser Stellung einrasten.
• Der Werkzeugarm ist jetzt zum Transport sicher arretiert.

Sägetisch verlängern

(siehe Bild I)

Lange Werkstücke müssen am freien Ende unterlegt oder abgestützt werden.

• Lösen Sie die Flügelmutter 46 und ziehen Sie die Sägetischverlängerung 37 auf dem Verlängerungsbügel bis zum gewünschten Abstand nach außen.
• Ziehen Sie die Flügelmutter wieder fest.

Werkstück befestigen

Zur Gewährleistung einer optimalen Arbeitssicherheit müssen Sie das Werkstück immer festspannen.

Bearbeiten Sie keine Werkstücke, die zu klein zum Festspannen sind.

Vertikale Fixierung

(siehe Bild J1)

• Stecken Sie die mitgelieferte Schnellspannzwinge 47 in eine der dafür vorgesehenen Bohrungen 11.
• Drücken Sie das Werkstück fest gegen die Anschlagschiene 10.

• Drücken Sie auf die Schnell-Entriegelung 48 und passen Sie die Schnellspannzwinge dem Werkstück an.

• Drehen Sie danach den Knauf 49 im Uhrzeigersinn und fixieren Sie somit das Werkstück.
  (siehe Bild J2)

• Lösen Sie die Flügelmutter 50 und ziehen Sie die Schnellspannzwinge auseinander.
• Stecken Sie die nun „reduzierte“ Schnellspannzwinge 47 in eine der dafür vorgesehenen Bohrungen 11.
• Drücken Sie das Werkstück fest auf den Sägetisch 17.
• Drücken Sie auf die Schnell-Entriegelung 48 und passen Sie die Schnellspannzwinge dem Werkstück an.
• Drehen Sie danach den Knauf 49 im Uhrzeigersinn und fixieren Sie somit das Werkstück.

Horizontale Fixierung

Werkstück lösen

• Zum Lösen der Schnellspannzwinge drehen Sie zuerst den Knauf 49 gegen den Uhrzeigersinn.
• Drücken Sie dann auf die Schnell-Entriegelung 48 und ziehen die Gewindestange vom Werkstück weg.

Gehrungswinkel einstellen

Zur Gewährleistung präziser Schnitte müssen Sie nach intensivem Gebrauch die Grundeinstellungen des Elektrowerkzeugs überprüfen und gegebenenfalls einstellen (siehe „Grundeinstellungen prüfen und einstellen“, Seite 31).

Ziehen Sie den Feststellknauf 13 vor dem Sägen immer fest an. Das Sägeblatt kann sich sonst im Werkstück verkanten.

Horizontale Gehrungswinkel einstellen

Der horizontale Gehrungswinkel kann in einem Bereich von 50° (linksseitig) bis 58° (rechtsseitig) eingestellt werden.

• Lösen Sie den Feststellknauf 13, falls dieser angezogen ist.
• Drehen Sie den Sägetisch 17 am Festellknauf nach links oder rechts bis der Winkelanzeiger 14 den gewünschten Gehrungswinkel anzeigt.
• Ziehen Sie den Feststellknauf 13 wieder an.

Zum schnellen und präzisen Einstellen von oft verwendeten Gehrungswinkeln rastet der Sägetisch 17 bei folgenden Standardwinkeln ein:

links
rechts
0^

15°; 22,5°;30°; 45°

15°; 22,5°;30°; 45°

• Lösen Sie den Feststellknauf 13, falls dieser angezogen ist.
• Drehen Sie den Sägetisch 24 am Feststellknauf nach links oder rechts bis der gewünschte Standard-Gehrungswinkel einrastet.

Vertikale Gehrungswinkel einstellen (siehe Bild K)

Der vertikale Gehrungswinkel kann in einem Bereich von 0° bis 45° eingestellt werden.

• Lösen Sie den Spanngriff 30.
• Schwenken Sie den Werkzeugarm am Handgriff 5 bis der Winkelanzeiger 51 den gewünschten Gehrungswinkel anzeigt.
• Halten Sie den Werkzeugarm in dieser Stellung und ziehen Sie den Spanngriff 30 wieder fest.

Zum schnellen und präzisen Einstellen der Standardwinkel 0° und 45° sind werkseitig eingestellte Anschlagschrauben vorgesehen.

- Schwenken Sie dazu den Werkzeugarm am Handgriff 5 bis zum Anschlag nach rechts (0°) oder bis zum Anschlag nach links (45°).

Inbetriebnahme

Einschalten

- Zur Inbetriebnahme ziehen Sie den Ein-/Ausschalter 35 in Richtung des Handgriffs 5.

Hinweis: Aus Sicherheitsgründen kann der Ein-/Ausschalter 35 nicht arretiert werden, sondern muss während des Betriebes ständig gedrückt bleiben.

Nur durch das Drücken auf den Knopf 4 kann der Werkzeugarm nach unten geführt werden.

- Zum Sägen müssen Sie daher zusätzlich zum Ziehen des Ein-/Ausschalters den Knopf 4 drücken. (siehe Bild L)

Ausschalten

- Zum Ausschalten lassen Sie den Ein-/Ausschalter 35 los.

Arbeitshinweise

Allgemeine Sägehinweise

Bei allen Schnitten müssen Sie zuerst sicherstellen, dass das Sägeblatt zu keiner Zeit die Anschlagschiene, Schraubzwingen oder sonstige Geräteteile berühren kann. Entfernen Sie eventuell montierte Hilfsanschläge oder passen Sie sie entsprechend an.

Schützen Sie das Sägeblatt vor Schlag und Stoß. Setzen Sie das Sägeblatt keinem seitlichen Druck aus.

Bearbeiten Sie keine verzogenen Werkstücke. Das Werkstück muss immer eine gerade Kante zum Anlegen an die Anschlagschiene haben.

Arbeitsbereich beleuchten (Power Light)

(siehe Bild M)

Sorgen Sie dafür, dass der unmittelbare Arbeitsbereich ausreichend beleuchtet ist.

- Schalten Sie dazu die Beleuchtungseinheit 24 mit dem Schalter 27 ein.

Schnittlinie kennzeichnen

(siehe Bild N)

Ein Laserstrahl zeigt Ihnen die Schnittlinie des Sägeblatts an. Dadurch können Sie das Werkstück zum Sägen exakt positionieren, ohne die Pendelschutzhaube zu öffnen.

• Schalten Sie dazu den Laserstrahl mit dem Schalter 28 ein.
• Richten Sie ihre Markierung auf dem Werkstück an der rechten Kante der Laserlinie aus.

Prüfen Sie vor dem Sägen, ob die Schnittlinie noch korrekt angezeigt wird (siehe „Laser justieren“, Seite 31). Der Laserstrahl kann sich z.B. durch die Vibrationen bei intensivem Gebrauch verstellen.

28 | Deutsch

Handhabung

(siehe Bild O)

Halten Sie Hände, Finger und Arme vom rotierenden Sägeblatt fern.

Überkreuzen Sie Ihre Arme nicht vor dem Werkzeugarm.

Maximale Werkstückmaße

Gehrungswinkel		Höhe x Breite [mm]
horizontal	vertikal
90°	90°	70 x 282
45°	90°	70 x 200
90°	45°	35 x 282

Sägen ohne Zugbewegung (Kappen)

(siehe Bild P)

• Für Schnitte ohne Zugbewegung (kleine Werkstücke) lösen Sie die Feststellschraube 31, falls diese angezogen ist. Schieben Sie den Werkzeugarm bis zum Anschlag in Richtung Anschlagschiene 10 und ziehen Sie die Feststellschraube 31 wieder an.
• Spannen Sie das Werkstück entsprechend den Abmessungen fest.
• Stellen Sie den gewünschten Gehrungswinkel ein.
• Schalten Sie das Elektrowerkzeug ein.
• Drücken Sie auf den Knopf 4 und führen Sie den Werkzeugarm mit dem Handgriff 5 langsam nach unten.
• Sägen Sie das Werkstück mit gleichmäßigem Vorschub durch.
• Schalten Sie das Elektrowerkzeug aus und warten Sie bis das Sägeblatt komplett zum Stillstand gekommen ist.
• Führen Sie den Werkzeugarm langsam nach oben.

Sägen mit Zugbewegung

• Für Schnitte mit Hilfe der Zugvorrichtung 25 (breite Werkstücke) lösen Sie die Feststellschraube 31, falls diese angezogen ist.
• Spannen Sie das Werkstück entsprechend den Abmessungen fest.
• Stellen Sie den gewünschten Gehrungswinkel ein.
• Ziehen Sie den Werkzeugarm soweit von der Anschlagschiene 10 weg, bis das Sägeblatt vor dem Werkstück ist.
• Schalten Sie das Elektrowerkzeug ein.
• Drücken Sie auf den Knopf 4 und führen Sie den Werkzeugarm mit dem Handgriff 5 langsam nach unten.
• Drücken Sie nun den Werkzeugarm in Richtung Anschlagschiene 10 und sägen Sie das Werkstück mit gleichmäßigem Vorschub durch.
• Schalten Sie das Elektrowerkzeug aus und warten Sie bis das Sägeblatt komplett zum Stillstand gekommen ist.
• Führen Sie den Werkzeugarm langsam nach oben.

Gleich lange Werkstücke sägen

(siehe Bild Q)

Zum einfachen Sägen von gleich langen Werkstücken können Sie den Längenanschlag 36 verwenden.

• Lösen Sie die Flügelmutter 52 und positionieren Sie den Längenanschlag im gewünschten Abstand zum Sägeblatt.
• Ziehen Sie die Flügelmutter wieder fest.
• Legen Sie das Werkstück an den Anschlag an. Überprüfen Sie nochmals an Hand der durch den Laser gekennzeichneten Schnittlinie, ob der Längenanschlag richtig positioniert ist.
• Sägen Sie nun dieses und die weiteren Werkstücke auf die gleiche Länge entsprechend den Arbeitsschritten in den Abschnitten „Sägen“.

Tiefenanschlag einstellen (Nut sägen)

(siehe Bild R)

Der Tiefenanschlag muss verstellt werden, wenn Sie eine Nut sägen wollen.

• Lösen Sie die beiden Kontermuttern 53 mit einem handelsüblichen Ring- oder Gabelschlüssel (14 mm).
• Lösen Sie die Arretiermutter 54 und schrauben Sie den Tiefenanschlag 29 gegen den Uhrzeigersinn ganz nach oben.
• Schwenken Sie den Werkzeugarm am Handgriff 5 in die Position, bei der die gewünschte Nut-Tiefe erreicht wird.
• Schrauben Sie den Tiefenanschlag im Uhrzeigersinn bis das Schraubenende den Gehäuseanschlag 55 berührt.
• Führen Sie den Werkzeugarm langsam nach oben.
• Ziehen Sie zuerst die Arretiermutter 54 und danach die Kontermuttern 53 wieder fest.

Sonderwerkstücke

Beim Sägen von gebogenen oder runden Werkstücken müssen Sie diese besonders gegen Verrutschen sichern. An der Schnittlinie darf kein Spalt zwischen Werkstück, Anschlagschiene und Sägetisch entstehen.

Falls erforderlich müssen Sie spezielle Halterungen anfertigen.

Einlegeplatte auswechseln

(siehe Bild S)

Die roten Einlegeplatten 12 können nach längerem Gebrauch des Elektrowerkzeugs verschleiben.

Wechseln Sie defekte Einlegeplatten aus.

• Bringen Sie das Elektrowerkzeug in Arbeitsstellung.
• Schrauben Sie die Schrauben 56 mit dem mitgelieferten Kreuzschraubendreher heraus und entnehmen Sie die alten Einlegeplatten.
• Legen Sie die neue rechte Einlegeplatte ein.
• Schrauben Sie die Einlegeplatte mit den Schrauben 56 möglichst weit rechts an, so dass auf der ganzen Länge der möglichen Zugbewegung das Sägeblatt nicht mit der Einlegeplatte in Berührung kommt.
• Wiederholen Sie die Arbeitschritte analog für die neue linke Einlegeplatte.

30 | Deutsch

Profilleisten (Boden- oder Deckenleisten) bearbeiten

Profilleisten können Sie auf zwei verschiedene Arten bearbeiten:

– gegen die Anschlagschiene angestellt,
- flach liegend auf dem Sägetisch.

Des Weiteren können Sie abhängig von der Breite der Profilleiste die Schnitte mit oder ohne Zugbewegung ausführen.

Probieren Sie den eingestellten Gehrungswinkel immer zuerst an einem Abfallholz aus.

Bodenleisten

Die nachfolgende Tabelle enthält Hinweise für das Bearbeiten von Bodenleisten.

Einstellungen		gegen An-schlag-schiene angestellt		flach lie-gend auf dem Säge-tisch
vertikaler Gehrungswinkel		0°		45°
Bodenleiste		linke Seite	rechte Seite	linke Seite	rechte Seite
Innenkante	horizontaler Gehrungswinkel	45° links	45° rechts	0°	0°
	Positionierung des Werkstücks	Unterkante auf Sägetisch	Unterkante auf Sägetisch	Oberkante an der Anschlag-schiene	Unterkante an der Anschlag-schiene
	Fertiges Werk-stück befindet sich ...	... links vom Schnitt	... rechts vom Schnitt	... links vom Schnitt	... links vom Schnitt
Außenkante	horizontaler Gehrungswinkel	45° rechts	45° links	0°	0°
	Positionierung des Werkstücks	Unterkante auf Sägetisch	Unterkante auf Sägetisch	Unterkante an der Anschlag-schiene	Oberkante an der Anschlag-schiene
	Fertiges Werk-stück befindet sich ...	... rechts vom Schnitt	... links vom Schnitt	... rechts vom Schnitt	... rechts vom Schnitt

Deutsch | 31

Grundeinstellungen prüfen und einstellen

Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose.

Zur Gewährleistung präziser Schnitte müssen Sie nach intensivem Gebrauch die Grundeinstellungen des Elektrowerkzeugs überprüfen und gegebenenfalls einstellen.

Dazu benötigen Sie Erfahrung und entsprechendes Spezialwerkzeug.

Eine Bosch-Kundendienststelle führt diese Arbeit schnell und zuverlässig aus.

Laser justieren

• Bringen Sie das Elektrowerkzeug in Arbeitsstellung.
• Drehen Sie den Sägetisch 17 bis er bei 0° einrastet.
• Nehmen Sie die Abdeckung 57 ab. (siehe Bild T1)

Überprüfen: (siehe Bild T2)

• Zeichnen Sie auf ein Werkstück eine gerade Schnittlinie.
• Drücken Sie auf den Knopf 4 und führen Sie den Werkzeugarm mit dem Handgriff 5 langsam nach unten.
• Richten Sie das Werkstück so aus, dass die Zähne des Sägeblatts mit der Schnittlinie fluchten.
• Halten Sie das Werkstück in dieser Position fest und führen Sie den Werkzeugarm langsam wieder nach oben.
• Spannen Sie das Werkstück fest.
• Schalten Sie den Laserstrahl mit dem Schalter 28 ein.

Der Laserstrahl muss auf der gesamten Länge mit der Schnittlinie auf dem Werkstück bündig sein, auch wenn der Werkzeugarm nach unten geführt wird.

Einstellen: (siehe Bild T3)

• Lösen Sie die Rändelschraube 58.
• Drehen Sie die Stellschraube 59 (horizontale Laserpositionierung) und/oder 60 (vertikale Laserpositionierung) bis der Laserstrahl auf der gesamten Länge mit der Schnittlinie auf dem Werkstück bündig ist.
• Ziehen Sie die Rändelschraube vorsichtig wieder fest.

Standard-Gehrungswinkel 0° (vertikal) einstellen

• Bringen Sie das Elektrowerkzeug in Transportstellung.
• Drehen Sie den Sägetisch 17 bis er bei 0° einrastet.

Überprüfen: (siehe Bild U1)

- Stellen Sie eine Winkellehre auf 90° ein und stellen Sie sie auf den Sägetisch 17.

Der Schenkel der Winkellehre muss mit dem Sägeblatt 8 auf der ganzen Länge bündig sein.

Einstellen: (siehe Bild U2)

• Lösen Sie den Spanngriff 30.
• Lösen Sie die Kontermutter der Anschlagschraube 22 mit einem handelsüblichen Ring- oder Gabelschlüssel (10 mm).
• Drehen Sie die Anschlagschraube soweit ein oder heraus, bis der Schenkel der Winkellehre mit dem Sägeblatt auf der ganzen Länge bündig ist.
• Ziehen Sie den Spanngriff 30 wieder fest.
• Danach ziehen Sie die Kontermutter der Anschlagschraube 22 wieder fest.

Falls der Winkelanzeiger 51 nach dem Einstellen nicht in einer Linie mit der 0°-Marke der Skala 61 ist, lösen Sie die Schraube 62 mit einem handelsüblichen Kreuzschraubendreher und richten den Winkelanzeiger entlang der 0°-Marke aus.

32 | Deutsch

Standard-Gehrungswinkel 45° (vertikal) einstellen

• Bringen Sie das Elektrowerkzeug in Arbeitsstellung.
• Drehen Sie den Sägetisch 17 bis er bei 0° einrastet.
• Lösen Sie den Spanngriff 30 und schwenken Sie den Werkzeugarm am Handgriff 5 bis zum Anschlag nach links (45°).

Überprüfen: (siehe Bild V1)

- Stellen Sie eine Winkellehre auf 45° ein und stellen Sie sie auf den Sägetisch 17.

Der Schenkel der Winkellehre muss mit dem Sägeblatt 8 auf der ganzen Länge bündig sein.

Einstellen: (siehe Bild V2)

• Lösen Sie die Kontermutter der Anschlagschraube 21 mit einem handelsüblichen Ring- oder Gabelschlüssel (10 mm).
• Drehen Sie die Anschlagschraube soweit ein oder heraus, bis der Schenkel der Winkellehre mit dem Sägeblatt auf der ganzen Länge bündig ist.
• Ziehen Sie den Spanngriff 30 wieder fest.
• Danach ziehen Sie die Kontermutter der Anschlagschraube 21 wieder fest.

Falls der Winkelanzeiger 51 nach dem Einstellen nicht in einer Linie mit der 45°-Marke der Skala 61 ist, überprüfen Sie zuerst noch einmal die 0°-Einstellung für den Gehrungswinkel und den Winkelanzeiger. Dann wiederholen Sie die Einstellung des 45°-Gehrungswinkels.

Anschlagschiene ausrichten

• Bringen Sie das Elektrowerkzeug in Transportstellung.
• Drehen Sie den Sägetisch 17 bis er bei 0° einrastet.

Überprüfen: (siehe Bild W1)

- Stellen Sie eine Winkellehre auf 90° ein und legen Sie sie zwischen Anschlagschiene 10 und Sägeblatt 8 auf den Sägetisch 17.

Der Schenkel der Winkellehre muss mit der Anschlagschiene auf der ganzen Länge bündig sein.

Einstellen: (siehe Bild W2)

• Lösen Sie alle Innensechskantschrauben 32 mit dem mitgelieferten Innensechskantschlüssel.
• Verdrehen Sie die Anschlagschiene 10 so- weit bis die Winkellehre auf der ganzen Län- ge bündig ist.
• Ziehen Sie die Schrauben wieder fest.

Winkelanzeiger (horizontal) ausrichten

(siehe Bild X)

• Bringen Sie das Elektrowerkzeug in Transportstellung.
• Drehen Sie den Sägetisch 17 bis er bei 0° einrastet.

Überprüfen:

Die Mittellinie des Winkelanzeigers 14 muss in einer Linie mit der 0°-Marke der Skala 15 sein.

Einstellen:

• Lösen Sie die Schraube 63 mit einem handelsüblichen Kreuzschraubendreher und richten Sie die Mittellinie des Winkelanzeigers entlang der 0°-Marke aus.
• Ziehen Sie die Schraube wieder fest.

Transport

(siehe Bild Y)

• Bringen Sie das Elektrowerkzeug in Transportstellung.
• Entfernen Sie die Verlängerungsbügel.
• Tragen Sie das Elektrowerkzeug am Transportgriff 26 oder greifen Sie in die Griffmulden 64 seitlich am Sägetisch.
• Tragen Sie das Elektrowerkzeug immer zu zweit, um Rückenverletzungen zu vermeiden.
  ▶ Verwenden Sie beim Transportieren des Elektrowerkzeugs nur die Transportvorrichtungen und niemals die Schutzvorrichtungen.

Wartung und Service

Wartung und Reinigung

Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose.

Sollte das Elektrowerkzeug trotz sorgfältiger Herstellungs- und Prüfverfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kundendienststelle für Bosch-Elektrowerkzeuge ausführen zu lassen.

Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Sachnummer laut Typenschild des Elektrowerkzeuges an.

Reinigung

Halten Sie das Elektrowerkzeug und die Lüftungsschlitze sauber, um gut und sicher zu arbeiten.

Die Pendelschutzhaube muss sich immer frei bewegen und selbstständig schließen können. Halten Sie deshalb den Bereich um die Pendelschutzhaube stets sauber.

Entfernen Sie nach jedem Arbeitsgang Staub und Späne durch Ausblasen mit Druckluft oder mit einem Pinsel.

Reinigen Sie regelmäßig die Gleitrolle 9 und die Beleuchtungs- und Lasereinheit (24, 23).

Zubehör

Staubbeutelset 2 605 411 222

Verlängerungsbügel ..... 2 607 001 978

Sägeblätter für Holz und Plattenmaterialien, Paneelen und Leisten

Sägeblatt 216 x 30 mm, 48 Zähne ..... 2 608 640 430

Sägeblatt 216 x 30 mm, 24 Zähne ..... 2 608 640 429

Ersatzteile

Schnellspannzwinge ..... 1 609 203 P95

Untergestell....1 609 203 P96

Einlegeplatten 2 607 001 966

Kohlebürstensatz 1 609 203 J13

Kundendienst und Kundenberatung

Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosionszeichnungen und Informationen zu Ersatzteilen finden Sie auch unter:

www.bosch-pt.com

Das Bosch-Kundenberater-Team hilft Ihnen gerne bei Fragen zu Kauf, Anwendung und Einstellung von Produkten und Zubehören.

www.powertool-portal.de, das Internetportal für Handwerker und Heimwerker.

www.ewbc.de, der Informations-Pool für Handwerk und Ausbildung.

Deutschland

Robert Bosch GmbH

Servicezentrum Elektrowerkzeuge

Zur Luhne 2

37589 Kalefeld – Willershausen

Tel. Kundendienst: [phone]

Fax: [phone]

E-Mail: Servicezentrum.Elektrowerkzeuge@de.

bosch.com

Tel. Kundenberatung: [phone]

Fax: [phone]

E-Mail: [e-mail]

Österreich

ABE Service GmbH

Jochen-Rindt-Straße 1

1232 Wien

Tel. Service: [phone]

Fax: [phone]

Tel. Kundenberater: [phone]

E-Mail: [e-mail]

Schweiz

Tel.: [phone]

Fax: [phone]

Luxemburg

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

34 | Deutsch

Entsorgung

Paneelsäge, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden.

Zum sortenreinen Recycling sind Kunststoffteile gekennzeichnet.

In Deutschland sind nicht mehr gebrauchsfähige Elektrowerkzeuge zum Recycling beim Handel abzugeben oder (ausreichend frankiert) direkt einzuschicken an:

Recyclingzentrum Elektrowerkzeuge

Osteroder Landstr. 3

37589 Kalefeld

Nur für EU-Länder:

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Änderungen vorbehalten.

E-Mail: [e-mail]

Ireland

Origo Ltd.

Unit 23 Magna Drive

Magna Business Park

City West

Dublin 24

Tel. Service: [phone]

Fax: [phone]

Kontroll: (se bild T2)

Kontroll: (se bild U1)
