GEBRUIKSAANWIJZING PCM 8 S - REV 11-2007 BOSCH

* Non presente in tutte le versioni dell’apparecchio * Niet bij alle gereedschapuitvoeringen aanwezig

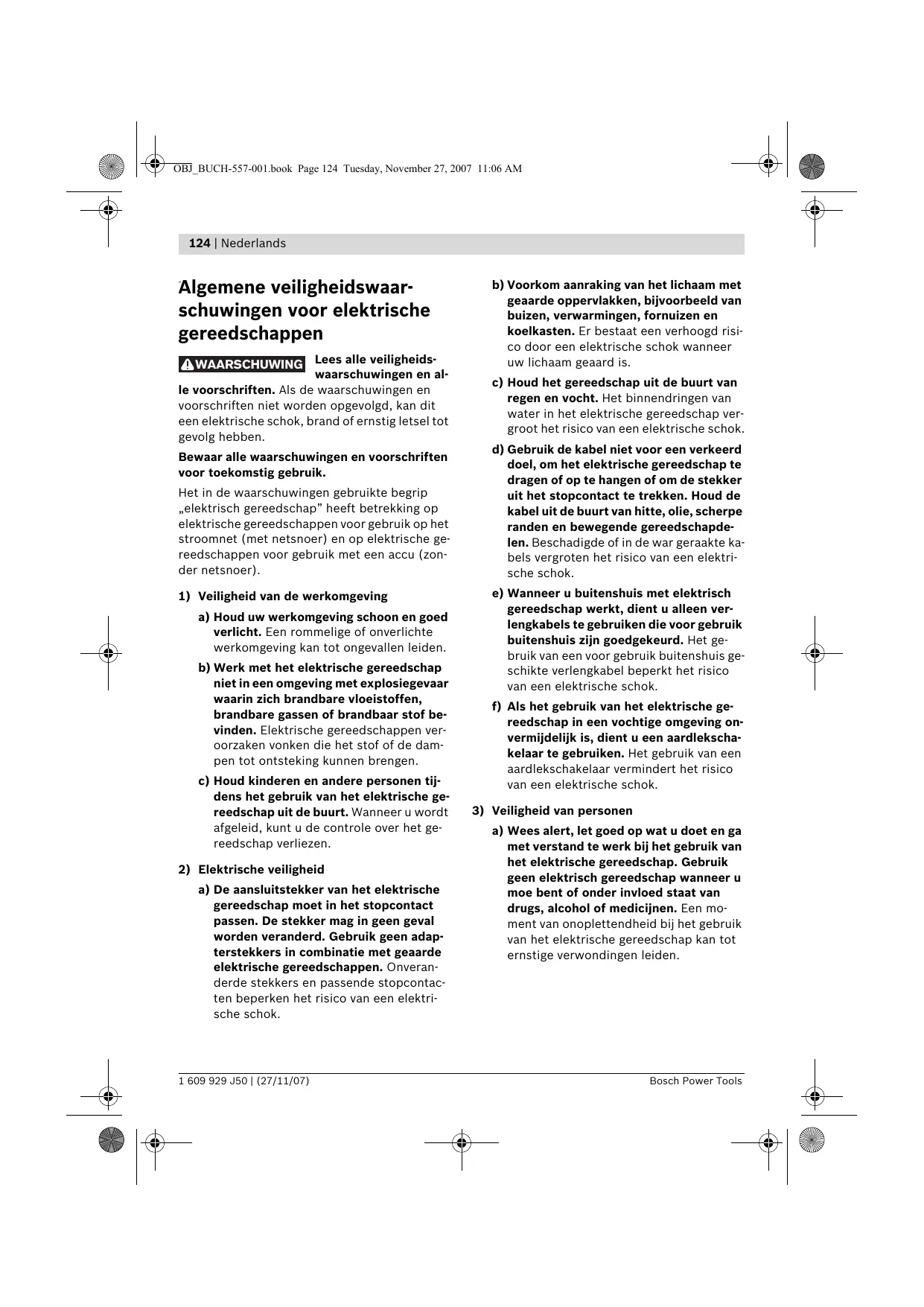

Algemene veiligheidswaar- schuwingen voor elektrische gereedschappen

ENIEEUI Les alle veiligheids-

waarschuwingen en al- le voorschriften. Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.

Het in de waarschuwingen gebruikte begrip .elektrisch gereedschap” heeft betrekking op elektrische gereedschappen voor gebruik op het

stroomnet (met netsnoer) en op elektrische ge-

reedschappen voor gebruik met een accu (zon- der netsnoer).

1) Veiligheid van de werkomgeving

2) Houd uw werkomgeving schoon en goed verlicht, Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden.

b) Werk met het elektrische gereedschap niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof be- vinden. Elektrische gereedschappen ver- oorzaken vonken die het stof of de dam- pen tot ontsteking kunnen brengen.

€) Houd kinderen en andere personen tij- dens het gebruik van het elektrische ge- reedschap uit de buurt. Wanneer u wordt afgeleid, kunt u de controle over het ge- reedschap verliezen.

2) Elektrische veiligheid

a) De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adap- terstekkers in combinatie met geaarde elektrische gereedschappen. Onveran- derde stekkers en passende stopcontac- ten beperken het risico van een elektri- sche schok.

Page 124 Tuesday, November 27, 2007 11:06 AM

b) Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risi- co door een elektrische schok wanneer uw lichaam geaard is.

€) Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap ver- groot het risico van een elektrische schok.

d) Gebruik de kabel niet voor een verkeerd doel, om het elektrische gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen en bewegende gereedschapde- len. Beschadigde of in de war geraakte ka- bels vergroten het risico van een elektri- sche schok.

€) Wanneer u buitenshuis met elektrisch gereedschap werkt, dient u alleen ver- lengkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het ge- bruik van een voor gebruik buitenshuis ge- schikte verlengkabel beperkt het risico van een elektrische schok.

#) Als het gebruik van het elektrische ge- reedschap in een vochtige omgeving on vermijdelijk is, dient u een aardlekscha- kelaar te gebruiken. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.

3) Veiligheid van personen

a) Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik geen elektrisch gereedschap wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een mo- ment van onoplettendheid bij het gebruik van het elektrische gereedschap kan tot ernstige verwondingen leiden.

1 609 929 J50 | (27/11/07)

b) Draag persoonlijke beschermende uit-

rusting. Draag altijd een veiligheidsb: Het dragen van persoonlijke beschermen- de uitrusting zoals een stofmasker, slip- vaste werkschoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische ge- reedschap, vermindert het risico van ver- wondingen.

€) Voorkom per ongeluk inschakelen. Con- troleer dat het elektrische gereedschap uitgeschakeld is voordat u de stekker in het stopcontact steekt of de accu aan- sluit en voordat u het gereedschap op- pakt of draagt. Wanneer u bij het dragen van het elektrische gereedschap uw vin- ger aan de schakelaar hebt of wanneer u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden.

d) Verwijder instelgereedschappen of schroefsleutels voordat u het elektri- sche gereedschap inschakelt. Een instel- gereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwon- dingen leiden.

€) Voorkom een onevenwichtige lichaams- houding. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kunt u het elektrische gereedschap in on- verwachte situaties beter onder controle houden.

f) Draag geschikte kleding. Draag geen los- hangende kleding of sieraden. Houd ha- ren, kleding en handschoenen uit de buurt van bewegende delen. Loshangen- de kleding, lange haren en sieraden kun- nen door bewegende delen worden mee- genomen.

8) Wanneer stofafzuigings- of stofopvang- voorzieningen kunnen worden gemon- teerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist wor- den gebruikt. Het gebruik van een stofaf- zuiging beperkt het gevaar door stof.

4) Zorgvuldige omgang met en zorgvuldig ge-

bruik van elektrische gereedschappen

a) Overbelast het gereedschap niet. Ge- bruik voor uw werkzaamheden het daar- voor bestemde elektrische gereedschap. Met het passende elektrische gereed- schap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik.

b) Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elek- trisch gereedschap dat niet meer kan wor- den in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd.

€) Trek de stekker uit het stopcontact of neem de accu uit het elektrische gereed- schap voordat u het gereedschap instelt, toebehoren wisselt of het gereedschap weglegt. Deze voorzorgsmaatregel voor- komt onbedoeld starten van het elektri- sche gereedschap.

d) Bewaar niet-gebruikte elektrische ge- reedschappen buiten bereik van kinde- ren. Laat het gereedschap niet geb ken door personen die er niet mee vertrouwd zijn en deze aanwijzingen niet hebben gelezen. Elektrische gereed- schappen zijn gevaarlijk wanneer deze door onervaren personen worden ge- bruikt.

€) Verzorg het elektrische gereedschap zorgvuldig. Controleer of bewegende de- len van het gereedschap correct functio- neren en niet vastklemmen en of onder- delen zodanig gebroken of beschadigd zijn dat de werking van het elektrische gereedschap nadelig wordt beïnvloed. Laat deze beschadigde onderdelen voor het gebruik repareren. Veel ongevallen hebben hun oorzaak in slecht onderhou- den elektrische gereedschappen.

f) Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhou- den snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snel vast en zijn gemakkeliker te geleiden.

£) Gebruik elektrisch gereedschap, toebe- horen, inzetgereedschappen en dergelij- ke volgens deze aanwijzingen. Let daar- bij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het ge- bruik van elektrische gereedschappen voor andere dan de voorziene toepassin- gen kan tot gevaarlijke situaties leiden.

2) Laat het elektrische gereedschap alleen repareren door gekwalificeerd en vak- kundig personeel en alleen met originele vervangingsonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het ge- reedschap in stand blijft.

Gereedschapspecifieke veiligheidsvoorschriften

> Zet het werkstuk vast. Een met spanvoorzie- ningen of een bankschroef vastgehouden werkstuk wordt beter vastgehouden dan u met uw hand kunt doen.

> Houd uw werkplek schoon. Materiaalmeng- sels zijn bijzonder gevaarlijk. Stof van lichte metalen kan ontvlammen of exploderen.

L Verlaat het gereedschap nooit voordat het volledig tot stilstand is gekomen. Uitlopen- de inzetgereedschappen kunnen verwondin- gen veroorzaken.

L Gebruik het elektrische gereedschap niet met een beschadigde kabel. Raak de be- schadigde kabel niet aan en trek de stekker uit het stopcontact als de kabel tiens de werkzaamheden wordt beschadigd. Bescha- digde kabels vergroten het risico van een elektrische schok.

> Maak waarschuwingsstickers op elektrisch gereedschap nooît onleesbaar.

L Ga nooit op het elektrische gereedschap staan. Er kunnen ernstige verwondingen op- treden wanneer het elektrische gereedschap kantelt of wanneer u per ongeluk met het zaagblad in aanraking komt.

Controleer dat de beschermkap correct werkt en vrij kan bewegen. Klem de be- schermkap nooît in geopende toestand vast. Houd uw handen uit de buurt van de zaagomgeving terwijl het elektrische ge- reedschap loopt. Bij aanraking van het zaag- blad bestaat verwondingsgevaar.

Verwijder nooît zaagresten, houtspanen en dergelijke uit de buurt van de plaats waar wordt gezaagd terwijl het elektrische ge- reedschap loopt. Breng de gereedschaparm altijd eerst in de ruststand en schakel het elektrische gereedschap uit.

Beweeg het zaagblad alleen ingeschakeld naar het werkstuk. Anders bestaat er gevaar voor een terugslag als het zaagblad in het werkstuk vasthaakt.

Gebruik het elektrische gereedschap alleen als het werkoppervlak, buiten het te bewer- ken werkstuk, vrij is van alle instelgereed- schappen, houtspanen en dergelijke. Kleine stukken hout of andere voorwerpen die met het ronddraaiende zaagblad in contact ko- men, kunnen de bediener met hoge snelheid raken.

Span het te bewerken werkstuk altijd vast. Bewerk geen werkstukken die te klei om te worden vastgespannen. De afstand van uw hand tot het ronddraaiende zaagblad is anders te klein.

Gebruik de zaag alleen voor de materialen die zijn aangegeven bij het gebruik volgens de bestemming. De zaag kan anders overbe- last raken.

Gebruik geen stompe, gescheurde, verbo- gen of beschadigde zaagbladen. Zaagbla- den met stompe of verkeerd gerichte tanden veroorzaken door een te nauwe zaagopening een verhoogde wrijving, vastklemmen van het zaagblad of terugslag.

Gebruik altijd zaagbladen met de juiste maat en vorm (stervormig of rond) van het opnameboorgat. Zaagbladen die niet bij de montagedelen van de zaagmachine passen, lopen niet rond en leiden tot het verliezen van de controle.

1 609 929 J50 | (27/11/07)

L Gebruik geen zaagbladen van hooggele- geerd sneldraaistaal (HSS-staal). Dergelijke zaagbladen kunnen gemakkelijk breken.

> Pak het zaagblad na de werkzaamheden

niet vast voordat het afgekoeld is. Het zaag-

blad wordt tijdens de werkzaamheden zeer heet.

Gebruik het gereedschap nooit zonder de inlegplaat. Vervang een defecte inlegplaat. Zonder een correct werkende inlegplaat kunt u zich aan het zaagblad verwonden.

> _Richt de laserstraal niet op personen of die- ren en kijk zelf niet in de laserstraal, ook niet vanaf een grote afstand. Dit elektrische gereedschap brengt laserstraling van laser- klasse 2 volgens EN 60825-1 voort. Daardoor kunt u onbedoeld andere personen verblin- den.

> _Laat kinderen het elektrische gereedschap met laser niet zonder toezicht gebruiken. Anders zouden zij andere personen kunnen verblinden.

> Vervang de ingebouwde laser niet door een laser van een ander type. Van een laser die niet bij dit elektrische gereedschap past, kunnen gevaren voor personen uitgaan.

De volgende symbolen kunnen voor het gebruik van het elektrische gereedschap van belang zijn. Zorg ervoor dat u de symbolen en hun betekenis herkent. Het juiste begrip van de symbolen helpt u het elektrische gereedschap goed en veilig te gebruiken.

> _Richt de laserstraal in de laserstraal, ook niet vanaf een grote afstand. Dit elektri- sche gereedschap brengt laserstraling van laserklasse 2 volgens EN 60825-1 voort. Daardoor kunt u onbedoeld andere personen

let op personen of dieren en

Alleen voor landen van de EU:

Gooi elektrische gereedschappen niet bij het huisvuil. Volgens de Europese richtlin 2002/96/EG over elektrische en elek- tronische oude apparaten en de omzetting van de richtlijn in nati naal recht moeten niet meer bruikbare elektrische gereedschappen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt.

> Draag een veiligheidsbril.

> Draag een stofmasker.

Fr A @ @ 128 | Nederlands Symbool Betekenis > Draag een gehoorbescherming. De blootstelling aan lawaai kan gehoorverlies tot gevolg hebben. > Gevarenbereik! Houd handen, vingers en armen zo veel moge- lijk uit de buurt. Let op de afmetingen van het zaagblad. De gatdiameter moet zonder speling op de uitgaande as passen. Gebruik geen reduceerstukken of adapters. Meegeleverd A4 À @ @> Functiebeschrijving Afgebeelde componenten Lees alle veiligheidswaarschuwin- De componenten zijn genummerd zoals op de gen en alle voorschriften. Als de afbeeldingen van het elektrische gereedschap waarschuwingen en voorschriften op de pagina’s met afbeeldingen. niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig 1 StOfzak letsel tot gevolg hebben. 2 Spaanafvoer 3 Kabelhouder Gebruik volgens bestemming 4 Knop voor losdraaien van gereedschaparm Het elektrische gereedschap is bestemd voor 5 Handgreep gebruik als staand gereedschap voor schulpen 6 Beschermkap en afkorten met een rechte zaaglijn in hout. 7 Pendelbeschermkap Daarbij zijn horizontale verstekhoeken van 50° g Zaagblad tot +58° en verticale verstekhoeken van 0° tot . : : 9 Glijrol 45° mogelik. | De capaciteit van het elektrische gereedschapis 10 Aanslagrail geschikt voor het zagen van hard en zacht hout, 11 Boorgaten voor snelspanklem spaanplaat en vezelplaat. 12 Inlegplaat 13 Vastzetknop voor verstekhoek naar wens (horizontaal) 14 Hoekaanduiding (horizontal) 1 609 929 J50 | (27/11/07) Bosch Power Tools A A KP7 KP7

15 Schaalverdeling voor verstekhoek (horizontal)

16 Boorgaten voor montage 17 Zaagtafel

18 Boorgaten voor verlengbeugel 19 Verlengbeugel

20 Inbussleutel (6 mm)/ kruiskopschroevendraaier

Aanslagschroef voor verstekhoek 45° (vertical)

22 Aanslagschroef voor verstekhoek 0° (vertical)

24 Verlichtingseenheid (Power Light)

25 Afkortvoorziening

27 Schakelaar voor verlichting (.LED”)

28 Schakelaar voor snijljnmarkering (,Laser”)

30 Spangreep voor verstekhoek naar wens (vertical)

Vastzetschroef van de afkortvoorziening 32 Inbusbouten (6 mm) van de aanslagrail

33 Transportvergrendeling

35 Aan/uit-schakelaar

41 Bevestigingsset ,Onderstel"*

42 Blokkering uitgaande as

43 Inbusbout (6 mm) voor zaagbladbevestiging 44 Spanflens

45 Binnenste spanflens

46 Vieugelmoer voor vastzetten van zaagtafel- verlenging

47 Snelspanklem 48 Snelontgrendeling

49 Vastzetknop van snelspanklem 50 Vieugelmoer van snelspanklem 51 Hoekaanduiding (vertical)

52 Vleugelmoer voor vastzetten van lengtege- leider

Contramoeren van diepteaanslag

Vergrendelingsmoer van diepteaanslag

Huisaanslag voor diepteaanslag

56 Schroeven voor inlegplaat

59 Stelschroef voor horizontale laserpositione- ring

60 Stelschroef voor verticale laserpositionering

61 Schaalverdeling voor verstekhoek (verti- caal)

62 Schroef voor hoekaanduiding (verticaal) 63 Schroef voor hoekaanduiding (horizontal) 64 Greepuitsparingen

* Niet elk afgebeeld en beschreven toebehoren wordt standard meegeleverd.

Informatie over geluid en trillingen Meetwaarden bepaald volgens EN 61029.

Het A-gewogen geluidsniveau van het gereed- schap bedraagt kenmerkend: geluidsdrukniveau 98 dB(A); geluidsvermogenniveau 111 dB(A). Onzekerheid K=3 dB.

Draag een gehoorbescherming.

De hand/arm:trilling is kenmerkend minder dan 2,5 m/s?.

Radiaalzaag PCM85S Zaaknummer 3 603 LO2 0. Opgenomen wW 1200 vermogen

Maximale werkstukmaten zie pagina 135.

Inschakeling veroorzaakt een kortdurende spannings- daling. Bij ongunstige voonwaarden van het stroomnet kunnen nadelige gevolgen voor andere machines of ap- paraten optreden. Bij netimpedanties kleiner dan

0,24 ohm worden geen storingen verwacht

Gegevens gelden voor nominale spanningen [U] 230/240 V. Bij lagere spanningen en bij per land ver- schillende uitvoeringen kunnen deze gegevens afwij- ken.

Let op het zaaknummer op het typeplaatje van het elek- trische gereedschap. De handelsbenamingen van som- mige elektrische gereedschappen kunnen afwijken.

Afmetingen voor geschikte zaagbla

Zaagbladdiameter mm 210 Bladdikte mm 1,4-2,0 Boorgatdiameter mm 30

Conformiteitsverklaring C€

Wij verklaren als alleen verantwoordelijke dat het onder ,Technische gegevens” beschreven product voldoet aan de volgende normen en normatieve documenten: EN 61029, EN 60825-1 volgens de bepalingen van de richtlijnen 2004/108/EG, 98/37/EG (tot 28-12-2009) en 2006/42/EG (vanaf 29-12-2009).

Technisch dossier bij:

Robert Bosch GmbH, Dept. PT/ESC,

> Voorkom per ongeluk starten van het elek- trische gereedschap. Tijdens de montage en bij alle werkzaamheden aan het elektri- sche gereedschap mag de stekker niet zijn aangesloten op de stroomvoorziening.

Raadpleeg daarvoor de be- schriving van de meegeleverde onderdelen aan het begin van << de gebruiksaanwijzing. Controleer voor de eerste ingebruikneming van het elektrische gereedschap of alle hierna ver- melde onderdelen zijn meegeleverd: — Radiaalzaag met vooraf gemonteerd zaag- blad — Stofzak 1 — Vastzetknop 13 — Verlengbeugel 19 (2x) — Bevestigingsset ,Verlengbeugels” 38 (2 U-profielen met schroeven) — Zaagtafelverlenging 37

æ à OBi_BUCH-557-001.book Page 131 Tuesday, November 27, 2007 11:06 AM A Ve”

Lengtegeleider 36 — Snelspanklem 47 —_Inbussleutel/kruiskopschroevendraaier 20 — Batterijen (3x, type AAA, 1,5 V)

bij gereedschapuitvoeringen met onderstel: — Onderstel 40 (16 profielen, 4 kappen) — Bevestigingsset ,Onderstel” 41 (24 schroeven met moeren voor montage, 4 schroeven met moeren voor bevestiging elek- trisch gereedschap, 4 onderlegringen)

Opmerking: Controleer het elektrische gereed- schap op eventuele beschadigingen.

Voordat u het elektrische gereedschap verder gebruikt, dient u veiligheidsvoorzieningen en licht beschadigde onderdelen zorgvuldig te con- troleren op hun juiste werking volgens de voor- schriften. Controleer of de bewegende delen goed werken en niet vastklemmen en of er on- derdelen beschadigd zijn. Alle onderdelen moe- ten juist gemonteerd zijn en aan alle voorwaar- den voldoen om een correcte werking te waarborgen.

Laat beschadigde beschermingsvoorzieningen en onderdelen door een erkend en gespeciali- seerd bedrijf op deskundige wijze repareren of vervangen.

Montage van onderdelen

— Neem alle meegeleverde delen voorzichtig uit de verpakking.

—_ Verwijder al het verpakkingsmateriaal van het elektrische gereedschap en het meegele- verde toebehoren.

— Let erop dat het elektrische gereedschap zich in de transportstand bevindt, om de werkzaamheden bij de montage van de mee- geleverde gereedschapelementen te verge- makkeliken.

Gereedschap dat naast de meegeleverde on derdelen benodigd is: — Kruiskopschroevendraaier — Hoekmal — Ring- of steeksleutel (12 mm) {voor de montage van onderstel

—_ Ring- of steeksleutel (14 mm) voor de contramoeren van de diepteaanslag —_ Ring- of steeksleutel (10 mm) (voor de basisinstelling van de verstekhoek (vertical)

Zaagtafelverlenging en lengtegeleider monte- ren

(zie afbeelding A) De zaagtafelverlenging 37 en de lengtegeleider

36 kunnen links of rechts van het elektrische ge- reedschap worden gepositioneerd.

— Steek naar behoefte de zaagtafelverlenging en de lengtegeleider op de gewenste verleng- beugel 19 en draai de desbetreffende vleu- gelmoer vast.

Verlengbeugels monteren (zie afbeelding A)

Gebruik voor het vastzetten de bevestigingsset

.Verlengbeugels” 38. (2 U-profielen met schroe-

— Kantel het elektrische gereedschap zodat u de verlengbeugels aan de onderzijde van de machine kunt vastzetten.

— Houd een U-profiel boven een huisbrug 39, zodat de boorgaten van beide delen op één lijn liggen.

— Duw een verlengbeugel tot aan de aanslag door de boorgaten 18, door het U-profiel en door de huisbruggen.

— Draai de schroef op het U-profiel vast om de verlengbeugel te borgen.

Herhaal deze stappen voor de tweede ver- lengbeugel aan de andere zijde van het elek- trische gereedschap.

Vastzetknop monteren

— Schroef de vastzetknop 13 in het bijbehoren- de boorgat onder de inlegplaat 12.

> Draai de vastzetknop 13 voor het zagen al- tijd stevig vast. Het zaagblad kan anders in het werkstuk schuin wegdraaien.

— Open het batterijvak 34.

— Plaats de meegeleverde batterijen volgens de aangeven poolaansluitingen.

— Sluit het batterijvak.

Stationaire of flexibele montage

> Om een veilig gebruik te waarborgen, dient u het elektrische gereedschap voor het ge- bruik op een egaal en stabiel werkopper- vlak (bijv. een werkbank) te monteren.

Montage met onderstel (zie afbeeldingen D1-D2)

Gebruik voor de montage de bevestigingsset

.Onderstel” 41. (24 schroeven met moeren voor

montage, 4 schroeven met moeren voor bevesti-

ging elektrisch gereedschap, 4 onderlegringen)

— Schroef het onderstel 40 samen. Draai de schroeven stevig vast.

— Bevestig het elektrische gereedschap op het draagvlak van het onderstel. Daarvoor dienen de boorgaten 16 van het elektrische gereed- schap en de langgaten van het onderstel.

Montage zonder onderstel

— Bevestig het elektrische gereedschap met een geschikte schroefverbinding op het wer- koppervlak. Daartoe dienen de boorgaten 16.

Afz g van stof en spanen

Stof van materialen zoals loodhoudende verf, enkele houtsoorten, mineralen en metaal kun- nen schadelijk voor de gezondheid zijn. Aanra- king of inademing van stof kan leiden tot allergi- sche reacties en/of ziekten van de ademwegen van de gebruiker of personen die zich in de om- geving bevinden.

Bepaalde soorten stof, bijvoorbeeld van eiken- en beukenhout, gelden als kankerverwekkend, in het bijzonder in combinatie met toevoegings- stoffen voor houtbehandeling (chromaat en houtbeschermingsmiddelen). Asbesthoudend materiaal mag alleen door bepaalde vakmensen worden bewerkt.

— Gebruik indien mogelijk een stofafzuiging. — Zorg voor een goede ventilatie van de werk- plek. Er wordt geadviseerd om een ademmasker met filterklasse P2 te dragen.

Neem de in uw land geldende voorschriften voor de te bewerken materialen in acht.

Eigen afzuiging (zie afbeelding F) Steek de stofzak 1 in de spaanafvoer 2.

De stofzak mag tijdens het zagen nooit met be- wegende delen van het gereedschap in aanra- King komen.

Maak de stofzak op tijd leeg.

ing Voor de afzuiging kunt u aan de spaanafvoer ook een stofzuigerslang (S 36 mm) aansluiten.

De stofzuiger moet geschikt zijn voor het te be- werken material.

Gebruik bij het afzuigen van voor de gezondheid bijzonder gevaarlik, kankerverwekkend of droog stof een speciale zuiger.

Inzetgereedschap wisselen (zie afbeeldingen G1-G4)

> Draag werkhandschoenen bij de montage van het zaagblad. Bij het aanraken van het zaagblad bestaat verwondingsgevaar.

Gebruik alleen zaagbladen met een maximaal toegestaan toerental dat hoger is dan het onbe- laste toerental van het elektrische gereedschap.

Gebruik alleen zaagbladen die voldoen aan de in deze gebruiksaanwijzing vermelde specificaties, volgens EN 847-1 zijn gecontroleerd en overeen- komstig zijn gemarkeerd.

— Zet het elektrische gereedschap in de werk- stand.

— Trek de transportbeveiliging 33 helemaal naar buiten en draai deze 90°. Laat de trans- portbeveiliging in deze stand vastklikken.

De gereedschaparm is nu in de werkstand ver- grendeld.

Draai de inbusbout 43 met de meegeleverde inbussleutel 20 en druk tegelikertijd op de asblokkering 42 tot deze vastklikt

Houd de asblokkering 42 ingedrukt en draai de schroef 43 met de klok mee naar buiten (linkse schroefdraad).

Neem de spanflens 44 van de as.

Druk op de knop 4 en draai de pendelbe- schermkap 7 tot aan de aanslag naar achte- ren.

Houd de pendelbeschermkap in deze stand en verwijder het zaagblad 8.

Geleid de pendelbeschermkap langzaam weer omlaag.

Reinig indien nodig voor de montage alle te monteren delen.

Druk op de knop 4, draai de pendelbe- schermkap 7 tot aan de aanslag naar achte- ren en houd de kap in deze stand vast.

Zet het nieuwe zaagblad op de binnenste spanflens 45.

Let er bij de montage op dat de snijrichting van de tanden (richting van de pijl op het zaagblad) overeenkomt met de richting van de pijl op de beschermkap.

Geleid de pendelbeschermkap langzaam weer omlaag.

Breng de spanflens 44 en de schroef 43 aan. Duw op de asblokkering 42 tot deze vastklikt en draai de inbusbout tegen de wijzers van de klok in vast.

Als u vervolgens wilt werken, moet u de blok-

kering van de gereedschaparm weer ophef- fen. Maak daarvoor de transportbeveiliging 33 los door deze naar buiten te trekken en 90° te draaien.

jjd voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.

Transportvergrendeling {zie afbeelding H)

Dankzij de transportvergrendeling 33 kunt u het elektrische gereedschap gemakkelijker vervoe- ren.

Elektrisch gereedschap ontgrendelen (werk- stand)

Duw de gereedschaparm aan de handgreep 5 iets omlaag om de transportbeveiliging 33 te ontlasten.

Trek de transportbeveiliging 33 helemaal naar buiten en draai deze 90°. Laat de trans- portbeveiliging in deze stand vastklikken. Beweeg de gereedschaparm langzaam om- hoog.

Elektrisch gereedschap vergrendelen (trans- portstand)

Draai de vastzetschroef 31 los als deze is vastgedraaid. Trek de gereedschaparm hele- maal naar voren en draai de vastzetschroef weer vast.

Schroef de diepteaanslag 29 helemaal om- hoog. (zie ,Diepteaanslag instellen”,

Draai voor het vergrendelen van de zaagtafel 17 de vastzetknop 13 aan.

Druk op de knop 4 en draai tegelijkertijd de gereedschaparm aan de handgreep 5 om- laag.

— Trek de transportbeveiliging 33 helemaal

naar buiten en draai deze 90°. Laat de trans- portbeveiliging in deze stand vastklikken. De gereedschaparm is nu voor het transport stevig vergrendeld.

Zaagtafel verlengen (zie afbeelding 1)

Ondersteun het vrije einde van een lang werk-

stuk, bijvoorbeeld door er iets onder te leggen.

— Draai de vleugelmoer 46 los en trek de zaag- tafelverlenging 37 op de verlengbeugel tot de gewenste afstand naar buiten.

— Draai de vleugelmoer weer vast.

Span het werkstuk altijd vast om een optimale arbeidsveiligheid te waarborgen.

Bewerk geen werkstukken die te klein zijn om te worden vastgespannen.

Verticaal vastzetten

— Steek de meegeleverde snelspanklem 47 in een van de daarvoor voorziene boorgaten 11.

— Duw het werkstuk stevig tegen de aanslagrail 10.

— Druk op de snelontgrendeling 48 en pas de snelspanklem aan het werkstuk aan.

— Draai vervolgens de knop 49 met de wijzers van de knop mee en zet het werkstuk zo vast.

Horizontaal vastzetten (zie afbeelding J2)

— Draai de vleugelmoer 50 los en trek de snel- spanklem uit elkaar.

— Steek de nu ,gereduceerde” snelspanklem 47 in een van de daarvoor voorziene boorga- ten 11.

— Druk het werkstuk stevig op de zaagtafel 17.

— Druk op de snelontgrendeling 48 en pas de snelspanklem aan het werkstuk aan.

— Draai vervolgens de knop 49 met de wijzers van de knop mee en zet het werkstuk zo vast.

— As u de snelspanklem wilt losdraaien, draait u eerst de knop 49 tegen de wijzers van de Klok in.

— Druk vervolgens op de snelontgrendeling 48 en draai het draadeind van het werkstuk wes.

Verstekhoek instellen

Om nauwkeurig te kunnen zagen, dient u na in- tensief gebruik de basisinstellingen van het elektrische gereedschap te controleren en in- dien nodig in te stellen (zie ,Basisinstellingen controleren en instellen”, pagina 138).

> Draai de vastzetknop 13 voor het zagen al- tijd stevig vast. Het zaagblad kan anders in het werkstuk schuin wegdraaien.

Horizontale verstekhoek instellen De horizontale verstekhoek kan in een bereik van 50° (linkerzijde) tot 58° (rechterzijde) wor- den ingesteld.

— Draai de vastzetknop 13 los wanneer deze is vastgedraaid.

— Draai de zaagtafel 17 aan de vastzetknop naar links of rechts tot de hoekaanduiding 14 de gewenste verstekhoek aangeeft.

— Draai de vastzetknop 13 weer vast.

Voor het snel en nauwkeurig instellen van vaak gebruikte verstekhoeken klikt de zaagtafel 17 bij de volgende standaardhoeken vast:

— Draai de vastzetknop 13 los wanneer deze is vastgedraaid. Draai de zaagtafel 24 aan de vastzetknop naar links of rechts tot de gewenste stan- daardverstekhoek vastklikt.

Verticale verstekhoek instellen (zie afbeelding K)

De verticale verstekhoek kan in een bereik van

0° tot 45° worden ingesteld.

— Maak de spangreep 30 los.

— Draai de gereedschaparm aan de handgreep 5 tot de hoekaanduiding 51 de gewenste ver- stekhoek aangeeft.

Houd de gereedschaparm in deze stand en draai de spangreep 30 weer vast.

1 609 929 J50 | (27/11/07)

æ à OBi_BUCH-557-001.book Page 135 Tuesday, November 27, 2007 11:06 AM A Ve”

Voor het snel en nauwkeurig instellen van de standaardhoeken 0° en 45° zijn in de fabriek ingestelde aanslagschroeven voorzien.

— Draai de gereedschaparm aan de handgreep 5 tot aan de aanslag naar rechts (0°) of tot aan de aanslag naar links (45°).

— Als u het gereedschap wilt inschakelen trekt u de aan/uit-schakelaar 35 in de richting van de handgreep 5.

Opmerking: Om veiligheidsredenen kan de aan- Juitschakelaar 35 van de machine niet worden vergrendeld, maar moet deze tijdens het ge- bruik voortdurend ingedrukt blijven.

Alleen door het indrukken van de knop 4 kan de

gereedschaparm omlaag worden bewogen.

— ls u wilt zagen, moet u daarom de knop4in- drukken terwijl u aan de aan/uit-schakelaar trekt. (zie afbeelding L)

— Als u het gereedschap wilt uitschakelen laat u de aan/uit-schakelaar 35 los.

Tips voor de werkzaamheden

Algemene aanwijzingen voor het zagen

> Elke keer wanneer u zaagt, moet u eerst controleren dat het zaagblad op geen enkel moment de aanslagrail, lijmklemmen of an- dere gereedschapdelen kan aanraken. Ver- wijder eventueel gemonteerde hulpgelei- ders of pas deze op de juiste wijze aan.

Bescherm het zaagblad tegen schokken en sto- ten. Oefen geen zijwaartse druk op het zaagblad uit.

Bewerk geen kromgetrokken werkstukken. Het werkstuk moet altijd een rechte rand hebben om tegen de aanslagrail te leggen.

Werkomgeving verlichten (Power Light)

Zorg ervoor dat uw directe werkomgeving vol- doende verlicht is.

Schakel daarvoor de verlichtingseenheid 24 met de schakelaar 27 in.

Zaaglijn markeren (zie afbeelding N) Een laserstraal geeft de zaaglijn van het zaag- blad aan. Daardoor kunt u het werkstuk voor het zagen nauwkeurig positioneren zonder de pen- delbeschermkap te openen. Schakel daarvoor de laserstraal met de scha- kelaar 28 in.

Stel uw markering op het werkstuk aan de rechterkant van de laserlijn af.

Controleer voor het zagen of de zaaglijn nog cor- rect wordt aangegeven (zie ,Laser instellen”, pagina 138). De laserstraal kan bijvoorbeeld door de trillingen bij intensief gebruik worden versteld.

Houd uw handen, vingers en armen uit de buurt van het ronddraaiende zaagblad.

Houd uw armen niet gekruist voor de gereed- schaparm.

Maximale werkstukafmetingen

Zagen zonder afkortbeweging (kappen) (zie afbeelding P)

Voor het zagen zonder trekkende beweging (kleine werkstukken) dient u de vastzet- schroef 31 los te draaien, als deze vastge- draaid is. Duw de gereedschaparm tot aan de aanslag in de richting van de aanslagrail 10 en draai de vastzetschroef 31 weer vast.

Span het werkstuk overeenkomstig de afme-

tingen vast. Stel de gewenste verstekhoek in Schakel het elektrische gereedschap in.

Druk de knop 4 in en beweeg de gereedscha-

parm met de handgreep 5 langzaam omlaag.

Zaag het werkstuk met een gelijkmatige voor-

waartse beweging door. Schakel het elektrische gereedschap uit en

wacht tot het zaagblad volledig tot stilstand is gekomen.

Beweeg de gereedschaparm langzaam om-

Zagen met afkortbeweging

Voor het zagen met behulp van de afkortvoor-

ziening 25 (brede werkstukken) dient u de vastzetschroef 31 los te maken wanneer de- ze is vastgedraaid.

Span het werkstuk overeenkomstig de afme-

Stel de gewenste verstekhoek in

Draai de gereedschaparm zo ver van de aan slagrail 10 weg tot het zaagblad zich voor het werkstuk bevindt.

Schakel het elektrische gereedschap in.

Druk de knop 4 in en beweeg de gereedscha-

parm met de handgreep 5 langzaam omlaag. Duw nu de gereedschaparm in de richting van de aanslagrail 10 en zaag het werkstuk met gelijkmatige voorwaartse beweging door.

Schakel het elektrische gereedschap uit en wacht tot het zaagblad volledig tot stilstand is gekomen.

Beweeg de gereedschaparm langzaam om- hoog.

Werkstukken van gelijke lengte zagen (zie afbeelding Q)

Voor het eenvoudig zagen van werkstukken van gelijke lengte kunt u de lengtegeleider 36 ge- bruiken.

Draai de vleugelmoer 52 los en stel de leng- teaanslag in op de gewenste afstand tot het zaagblad.

Draai de vleugelmoer weer vast.

Plaats het werkstuk tegen de aanslag. Con- troleer nogmaals aan de hand van de door de laser gemarkeerde zaaglijn of de lengtegelei- der juist is gepositioneerd.

Zaag nu dit werkstuk en de volgende werk- stukken op dezelfde lengte overeenkomstig de stappen in de gedeelten ,Zagen”.

Diepteaanslag instellen (groef zagen) (zie afbeelding R)

De diepteaanslag moet worden versteld als u een groef wilt zagen.

Draai de beide contramoeren 53 los met een in de handel verkrijgbare ring- of steeksleutel (14 mm).

Draai de vergrendelingsmoer 54 los en draai de diepteaanslag 29 tegen de wijzers van de Klok in helemaal omhoog.

Draai de gereedschaparm aan de handgreep 5 in de stand waarbij de gewenste groefdiep- te wordt bereikt.

Schroef de diepteaanslag in de richting van de wijzers van de klok tot het einde van de schroef de huisaanslag 55 raakt.

Beweeg de gereedschaparm langzaam om- hoog.

Draai eerst de vergrendelingsmoer 54 en ver- volgens de contramoeren 53 weer vast.

Speciale werkstukken

Zet vooral gebogen of ronde werkstukken voor het zagen goed vast, zodat deze niet kunnen

wegglijden. Bij de zaaglin mag geen spleet tus- sen werkstuk, aanslagrail en zaagtafel ontstaan.

Maak indien nodig speciale houders.

æ & DBÏ_BUCH-557-001.book Page 137 Tuesday, November 27, 2007 11:06 AM Inlegplaat vervangen (zie afbeelding S)

De rode inlegplaten 12 kunnen na langdurig ge- bruik van het elektrische gereedschap verslijten.

Vervang defecte inlegplaten. — Zet het elektrische gereedschap in de werk- stand.

— Draai de schroeven 56 met de meegeleverde kruiskopschroevendraaier uit en verwijder de oude inlegplaten.

— Leg de nieuwe rechter inlegplaat in.

— Draai de inlegplaat met de schroeven 56 zo ver mogelik naar rechts vast, zodat het zaag- blad over de hele lengte van de mogelike af- kortbeweging niet met de inlegplaat in aanra- King komt.

— Herhaal deze stappen voor de nieuwe linker inlegplaat.

Profielplinten (vloer- of plafondplinten) bewerken

Profielplinten kunt u op twee verschillende ma- nieren bewerken:

—_tegen de aanslagrail geplaatst, —_ plat op de zaagtafel liggend.

Bovendien kunt u afhankelijk van de breedte van de profielplint met of zonder trekbeweging za- gen.

Probeer de ingestelde verstekhoek altijd eerst uit op een stuk afvalhout.

De volgende tabel bevat aanwijzingen voor het bewerken van vloerplinten.

Instellingen Tegen aansla- grail ge-

Verticale verstekhoek

Plat op de zaagtafel

Vloerplint Linkerzijde Rechterzijde Linkerzijde Rechterzijde Binnenkant Horizontale 45° Links 45° Rechts 0° 0° verstekhoek Positionering Onderkantop Onderkantop Bovenkantte- Onderkant te- van het werkstuk zaagtafel zaagtafel gen aanslagrail gen aanslagrail Gereedwerkstuk …Linksvan …Rechtsvan …Linksvan … Links van bevindt zich … zaagsnede zaagsnede Zzaagsnede zaagsnede Buitenkant Horizontale 45°Rechts 45° Links 0° 0° verstekhoek Positionering Onderkantop Onderkantop Onderkantte- Bovenkant te- van het werkstuk zaagtafel zaagtafel gen aanslagrail gen aanslagrail Gereedwerkstuk .…Rechts van …Linksvan .…Rechtsvan … Rechts van bevindt zich … zaagsnede zaagsnede zaagsnede zaagsnede

> Trek altijd voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.

Om nauwkeurig zagen te waarborgen, dient u na

intensief gebruik de basisinstellingen van het

elektrische gereedschap te controleren en in-

dien nodig in te stellen.

Daarvoor is ervaring en speciaal gereedschap

De Bosch-klantenservice voert deze werkzaam-

heden snel en vakkundig uit.

Laser instellen — Zet het elektrische gereedschap in de werk- stand. — Draai de zaagtafel 17 tot deze bij 0° vastklikt. — Verwijder de afscherming 57. {zie afbeelding T1)

Controleren: (zie afbeelding T2)

—_ Teken op het werkstuk een rechte zaaglijn.

— Druk de knop 4 in en beweeg de gereedscha- parm met de handgreep 5 langzaam omlaag.

—_ Stel het werkstuk zo af dat de tanden van het zaagblad en de zaaglijn op één lijn liggen.

— Houd het werkstuk in deze stand vast en be- weeg de gereedschaparm langzaam weer omhoog.

— Span het werkstuk vast.

— Schakel de laserstraal met de schakelaar 28 in.

De laserstraal moet over de gehele lengte met de zaaglijn op het werkstuk aansluiten, ook als de gereedschaparm omlaag wordt bewogen. Instellen: (zie afbeelding T3)

— Draai de kartelschroef 58 los.

— Draai de stelschroef 59 (horizontale laserpo- sitionering) en/of 60 (verticale laserpositio- nering) tot de laserstraal over de hele lengte met de zaaglijn op het werkstuk aansluit.

— Draai de kartelschroef voorzichtig weer vast.

Standaardverstekhoek 0° (vertical) instellen

Zet het elektrische gereedschap in de trans- portstand. Draai de zaagtafel 17 tot deze bij 0° vastklikt.

Controleren: (zie afbeelding U1)

Stel een hoekmal in op 90° en plaats deze op de zaagtafel 17.

Het been van de hoekmal moeët over de hele lengte op het zaagblad 8 aansluiten.

Instellen: (zie afbeelding U2)

Maak de spangreep 30 los.

Draai de contramoer van de aanslagschroef

22 los met een in de handel verkrijgbare ring- of steeksleutel (10 mm).

Draai de aanslagschroef o ver naar binnen of naar buiten tot het been van de winkelhaak

over de hele lengte op het zaagblad aansluit. Draai de spangreep 30 weer vast.

Draai vervolgens de contramoer van de aan-

slagschroef 22 weer vast.

Als de hoekaanduiding 51 na het instellen niet in één lijn ligt met de 0°-markering van de schaal- verdeling 61, draait u de schroef 62 los met een in de handel verkrijgbare kruiskopschroeven- draaier en richt u de hoekaanduiding langs de 0°-markering uit.

Standaardverstekhoek 45° (verticaal) instellen

Zet het elektrische gereedschap in de werk- stand.

Draai de zaagtafel 17 tot deze bij 0° vastklikt. Draai de spangreep 30 los en draai de ge- reedschaparm met de handgreep 5 tot aan de aanslag naar links (45°).

Controleren: (zie afbeelding V1)

Stel een hoekmal in op 45° en plaats deze op de zaagtafel 17.

Het been van de hoekmal moet over de hele lengte op het zaagblad 8 aansluiten.

1 609 929 J50 | (27/11/07)

æ à OBi_BUCH-557-001.book Page 139 Tuesday, November 27, 2007 11:06 AM A Ve”

Instellen: (zie afbeelding V2)

— Draai de contramoer van de aanslagschroef 21 los met een in de handel verkrijgbare ring- of steeksleutel (10 mm).

— Draai de aanslagschroef zo ver naar binnen of naar buiten tot het been van de winkelhaak over de hele lengte op het zaagblad aansluit.

— Draai de spangreep 30 weer vast.

— Draai vervolgens de contramoer van de aan- slagschroef 21 weer vast.

Als de hoekaanduiding 51 na het instellen niet op één lin met de 45°-markering van de schaal- verdeling 61 ligt, dient u eerst nogmaals de 0°- instelling voor de verstekhoek en de hoekaan- duiding te controleren. Vervolgens herhaalt u de instelling van de 45°-verstekhoek.

Aanslagrail uitrichten

— Zet het elektrische gereedschap in de trans- portstand.

— Draai de zaagtafel 17 tot deze bij 0° vastklikt.

Controleren: (zie afbeelding W1)

— Stel een hoekmal in op 90° en leg deze tus- sen aanslagrail 10 en zaagblad 8 op de zaag- tafel 17.

Het been van de hoekmal moet met de aansla-

grail over de hele lengte aansluiten.

Instellen: (zie afbeelding W2)

— Draai alle inbusbouten 32 met de meegele- verde inbussleutel los.

— Verdraai de aanslagrail 10 tot de hoekmal over de hele lengte aansluit.

— Draai de schroeven weer vast.

Hoekaanduiding (horizontaal) afstellen

— Zet het elektrische gereedschap in de trans- portstand.

— Draai de zaagtafel 17 tot deze bij 0° vastklikt.

Controleren: De middelliin van de hoekaanduiding 14 moet zich op één lijn bevinden met de 0°-markering van de schaalverdeling 15.

Instellen: — Draai de schroef 63 met een in de handel ver- krijgbare kruiskopschroevendraaier los en stel de middellijn van de hoekaanduiding

— Zet het elektrische gereedschap in de trans- portstand.

— Verwijder de verlengbeugels.

— Draag het elektrische gereedschap aan de transportgreep 26 of grip in de greepuitspa- ringen 64 aan de zijkant van de zaagtafel.

> Draag het elektrische gereedschap altijd met twee personen, ter voorkoming van rugletsel.

> Gebruik bij het vervoeren van het elektri- sche gereedschap alleen de transportvoor- zieningen en nooit de beschermingsvoorzie- ningen.

Onderhoud en service

Onderhoud en reiniging

> _ Trek altijd voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.

Mocht het elektrische gereedschap ondanks

zorgvuldige fabricage- en testmethoden toch de-

fect raken, dient de reparatie te worden uitge-

voerd door een erkende klantenservice voor

Bosch elektrische gereedschappen.

Vermeld bij vragen en bestellingen van vervan- gingsonderdelen altijd het uit tien cijfers be- staande zaaknummer volgens het typeplaatje van het elektrische gereedschap.

Houd het elektrische gereedschap en de ventila-

tieopeningen altijd schoon om goed en veilig te werken.

De pendelbeschermkap moet altijd vrij kunnen bewegen en zelfstandig kunnen sluiten. Houd daarom de omgeving rond de pendelbescherm- kap altijd schoon.

Verwijder na de werkzaamheden stof en spanen door uitblazen met perslucht of met een kwast. Reinig de glijrol 9 en de verlichtings- en lase- reenheid (24, 23) regelmatig.

Toebehoren Stofzakset 2 605 411 222 Verlengbeugel 2 607 001 978

Zaagbladen voor hout- en plaatmateriaal, pa- nelen en listen

ne ee . 2 608 640 430 Zaagblad 216 x 30 mm, 24 tanden deseeeeeeneeereereeeeres 2 608 640 429 Vervangingsonderdelen Snelspanklem. 1 609 203 P95 Onderstel 1 609 203 P96 Inlegplaten 2 607 001 966 Koolborstelset 1609 203 J13

Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over vervangingsonderdelen. Explosietekenin- gen en informatie over vervangingsonderdelen vindt u ook op:

De medewerkers van onze klantenservice advi- seren u graag bij vragen over de aankoop, het gebruik en de instelling van producten en toebe- horen.

Paneelzaag, toebehoren en verpakkingen moe- ten op een voor het milieu verantwoorde wijze worden hergebruikt.

De kunststof delen zijn gekenmerkt om deze per soort te kunnen recyclen.

Alleen voor landen van de EU:

Gooi elektrische gereedschappen niet bij het huisvuil. Volgens de Europese richtlin 2002/96/EG over elektrische en elektronische oude apparaten en de omzetting van de richtlijn in na- tionaal recht moeten niet meer bruikbare elek- trische gereedschappen apart worden ingeza- meld en op een voor het milieu verantwoorde wijze worden hergebruikt.

Wijzigingen voorbehouden.

1 609 929 J50 | (27/11/07)

— Eoiëre nc Biôec méÂt KaAà
