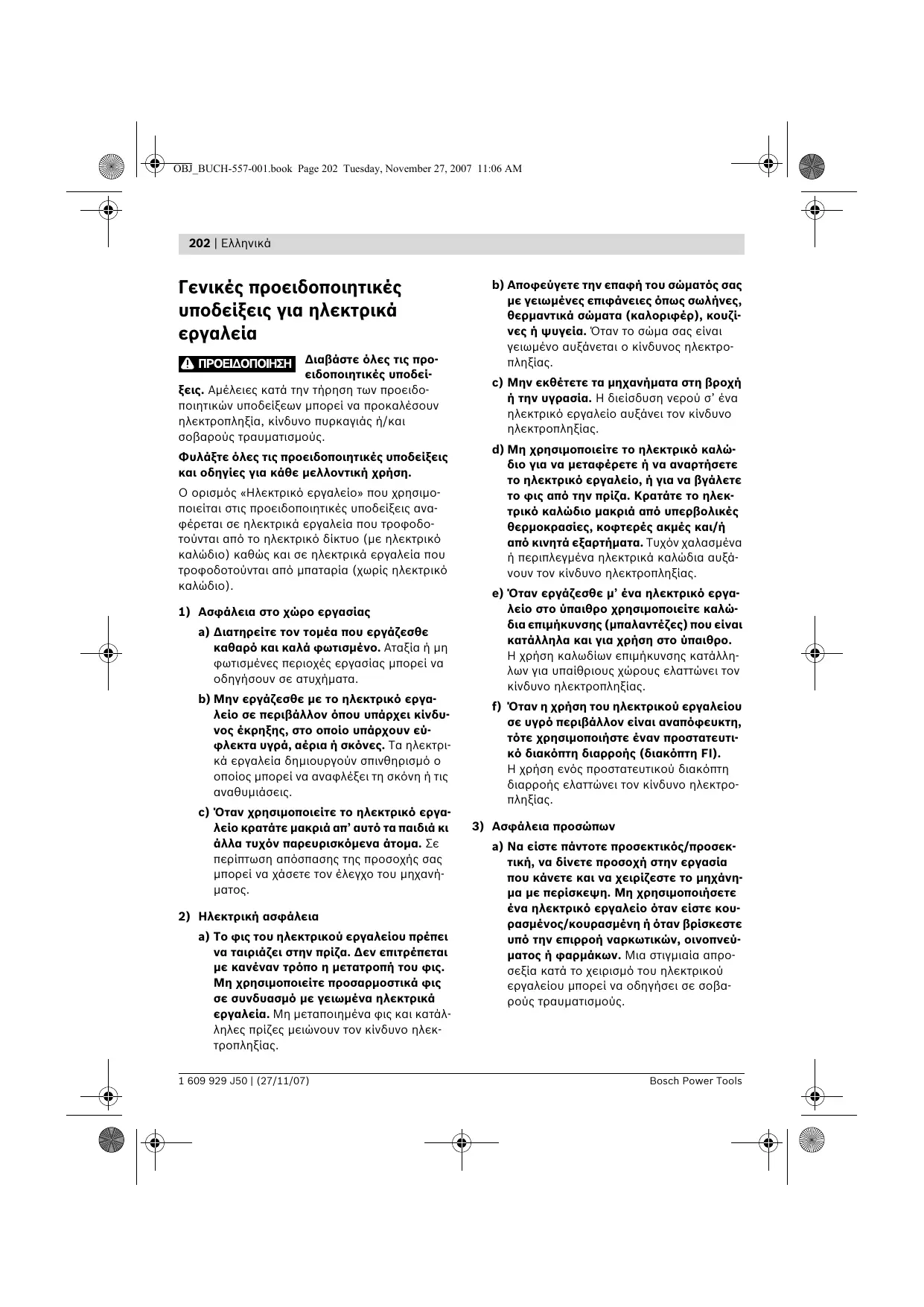

Γενικές προειδοποιητικές υποδείξεις για ηλεκτρικά εργαλεία

⚠️ ПРОЕІДОПОІНЕН

Διαβάστε όλες τις προ- ειδοποιητικές υποδεί-

ξεις. Αμέλειες κατά την τήρηση των προειδοποιητικών υποδείξεων μπορεί να προκαλέσουν ηλεκτροπληξία, κίνδυνο πυρκαγιάς ή/και σοβαρούς τραυματισμούς.

Φυλάξτε όλες τις προειδοποιητικές υποδείξεις και οδηγίες για κάθε μελλοντική χρήση.

Ο ορισμός «Ηλεκτρικό εργαλείο» που χρησιμοποιείται στις προειδοποιητικές υποδείξεις αναφέρεται σε ηλεκτρικά εργαλεία που τροφοδοτούνται από το ηλεκτρικό δίκτυο (με ηλεκτρικό καλώδιο) καθώς και σε ηλεκτρικά εργαλεία που τροφοδοτούνται από μπαταρία (χωρίς ηλεκτρικό καλώδιο).

1) Ασφάλεια στο χώρο εργασίας

a) Διατηρείτε τον τομέα που εργάζεσθε καθαρό και καλά φωτισμένο. Αταξία ή μη φωτισμένες περιοχές εργασίας μπορεί να οδηγήσουν σε ατυχήματα.
b) Μην εργάζεσθε με το ηλεκτρικό εργα- λείο σε περιβάλλον όπου υπάρχει κίνδυ- νος έκρηξης, στο οποίο υπάρχουν εύ- φλεκτα υγρά, αέρια ή σκόνες. Τα ηλεκτρι- κά εργαλεία δημιουργούν σπινθηρισμό ο οποίος μπορεί να αναφλέξει τη σκόνη ή τις αναθυμιάσεις.
c) 'Отан хрησιμοποιείτε το ηλεκτρικό εργαλείο κρατάτε μακριά απ' αυτό τα παιδιά κι άλλα τυχόν παρευρισκόμενα άτομα. Σε περίπτωση απόσπασης της προσοχής σας μπορεί να χάσετε τον έλεγχο του μηχανήματος.

2) Ηλεκτρική ασφάλεια

a) Το φις του ηλεκτρικού εργαλείου πρέπει να ταιριάζει στην πρίζα. Δεν επιτρέπεται με κανέναν τρόπο η μετατροπή του φις. Μη χρησιμοποιείτε προσαρμοστικά φις σε συνδυασμό με γειωμένα ηλεκτρικά εργαλεία. Μη μεταποιημένα φις και κατάλληλες πρίζες μειώνουν τον κίνδυνο ηλεκτροπληξίας.

b) Αποφεύγετε την επαφή του σώματός σας με γειωμένες επιφάνειες όπως σωλήνες, θερμαντικά σώματα (καλοριφέρ), κουζίνες ή ψυγεία. Όταν το σώμα σας είναι γειωμένο αυξάνεται ο κίνδυνος ηλεκτροπληξίας.
c) Μην εκθέτετε τα μηχανήματα στη βροχή ή την υγρασία. Η διείσδυση νερού σ' ένα ηλεκτρικό εργαλείο αυξάνει τον κίνδυνο ηλεκτροπληξίας.
d) Μη χρησιμοποιείτε το ηλεκτρικό καλώδιο για να μεταφέρετε ή να αναρτήσετε το ηλεκτρικό εργαλείο, ή για να βγάλετε το φις από την πρίζα. Κρατάτε το ηλεκτρικό καλώδιο μακριά από υπερβολικές θερμοκρασίες, κοφτερές ακμές και/ἡ από κινητά εξαρτήματα. Τυχόν χαλασμένα ή περιπλεγμένα ηλεκτρικά καλώδια αυξάνουν τον κίνδυνο ηλεκτροπληξίας.
e) Όταν εργάζεσθε μ' ένα ηλεκτρικό εργα- λείο στο ύπαιθρο χρησιμοποιείτε καλώ- δια επιμήκυνσης (μπαλαντέζες) που είναι κατάλληλα και για χρήση στο ύπαιθρο.
Η χρήση καλωδίων επιμήκυνσης κατάλληλων για υπαίθριους χώρους ελαπτώνει τον κίνδυνο ηλεκτροπληξίας.
f) 'Отан η χρήση του ηλεκτρικού εργαλείου σε υγρό περιβάλλον είναι αναπόφευκτη, τότε χρησιμοποιήστε έναν προστατευτικό διακόπτη διαρροής (διακόπτη FI).
Η χρήση ενός προστατευτικού διακόπτη διαρροής ελαπτώνει τον κίνδυνο ηλεκτροπληξίας.

3) Ασφάλεια προσώπων

a) Να είστε πάντοτε προσεκτικός/προσεκτική, να δίνετε προσοχή στην εργασία που κάνετε και να χειρίζεστε το μηχάνημα με περίσκεψη. Μη χρησιμοποιήσετε ένα ηλεκτρικό εργαλείο όταν είστε κουρασμένος/κουρασμένη ή όταν βρίσκεστε υπό την επιρροή ναρκωτικών, οινοπνεύματος ή φαρμάκων. Μια στιγμιαία απροσεξία κατά το χειρισμό του ηλεκτρικού εργαλείου μπορεί να οδηγήσει σε σοβαρούς τραυματισμούς.

b) Φοράτε έναν κατάλληλο για σας προστα- τευτικό εξοπλισμό και πάντοτε προστα- τευτικά γυαλιά. Όταν φοράτε έναν κατάλ- ληλο προστατευτικό εξοπλισμό όπως μάσ- κα προστασίας από σκόνη, αντιολισθητικά υποδήματα ασφαλείας, προστατευτικό κράνος ή ωτασπίδες, ανάλογα με εκάστοτε εργαλείο και τη χρήση του, ελαττώνεται ο κίνδυνος τραυματισμών.
c) Αποφεύγετε την αθέλητη εκκίνηση. Βεβαιωθείτε ότι το ηλεκτρικό εργαλείο έχει αποζευχτεί πριν το συνδέσετε με το ηλεκτρικό δίκτυο ή με την μπαταρία καθώς και πριν το παραλάβετε ή το μεταφέρετε. Όταν μεταφέρετε το ηλεκτρικό εργαλείο έχοντας το δάχτυλό σας στο διακόπτη ή όταν συνδέσετε το μηχάνημα με την πηγή ρεύματος όταν αυτό είναι ακόμη συζευγμένο, τότε δημιουργείται κίνδυνος τραυματισμών.
d) Αφαιρείτε από τα ηλεκτρικά εργαλεία τυχόν συναρμολογημένα εργαλεία ρύθμισης ή κλειδιά πριν θέσετε το ηλεκτρικό εργαλείο σε λειτουργία. Ένα εργαλείο ή κλειδί συναρμολογημένο σ' ένα περιστρεφόμενο τμήμα ενός μηχανήματος μπορεί να οδηγήσει σε τραυματισμούς.
e) Μην υπερεκτιμάτε τον εαυτό σας. Φροντίζετε για την ασφαλή στάση του σώματός σας και διατηρείτε πάντοτε την ισορροπία σας. Έτσι μπορείτε να ελέγξετε καλύτερα το μηχάνημα σε περιπτώσεις απροσδόκητων περιστάσεων.
f) Φοράτε κατάλληλα ενδύματα. Μη φοράτε φαρδιά ρούχα ή κοσμήματα. Κρατάτε τα μαλλιά σας, τα ρούχα σας και τα γάντια σας μακριά από κινούμενα εξαρτήματα. Χαλαρή ενδυμασία, κοσμήματα ή μακριά μαλλιά μπορεί να εμπλακούν στα κινούμενα εξαρτήματα.
g) Όταν υπάρχει η δυνατότητα συναρμολόγησης διατάξεων αναρρόφησης ή συλλογής σκόνης, βεβαιωθείτε ότι αυτές είναι συνδεμένες με το μηχάνημα καθώς και ότι χρησιμοποιούνται σωστά. Η χρήση μιας αναρρόφησης σκόνης μπορεί να ελαττώσει τον κίνδυνο που προκαλείται από τη σκόνη.

4) Επιμελής χειρισμός και χρήση ηλεκτρικών εργαλείων

a) Μην υπερφορτώνετε το μηχάνημα. Χρησιμοποιείτε για την εκάστοτε εργασία το ηλεκτρικό εργαλείο που προορίζεται γι' autήν. Με το κατάλληλο ηλεκτρικό εργαλείο εργάζεστε καλύτερα και ασφαλέστερα στην αναφερόμενη περιοχή ισχύος.
b) Μη χρησιμοποιήσετε ποτέ ένα μηχάνημα που έχει χαλασμένο διακόπτη. Ένα ηλεκτρικό εργαλείο που δεν μπορείτε πλέον να το θέσετε σε λειτουργία και/ἡ εκτός λειτουργίας είναι επικίνδυνο και πρέπει να επισκευαστεί.
c) Βγάζετε το φις από την πρίζα και/ή αφαιρέστε την μπαταρία πριν διεξάγετε στο μηχάνημα μια οποιαδήποτε εργασία ρύθμισης, πριν αλλάξετε ένα εξάρτημα ή όταν πρόκειται να διαφυλάξετε/να αποθηκεύσετε το μηχάνημα. Αυτά τα προληπτικά μέτρα ασφαλείας μειώνουν τον κίνδυνο από τυχόν αθέλητη εκκίνηση του ηλεκτρικού εργαλείου.
d) Διαφυλάγετε τα ηλεκτρικά εργαλεία που δε χρησιμοποιείτε μακριά από παιδιά. Μην επιτρέψετε τη χρήση του μηχανήματος σε άτομα που δεν είναι εξοικειωμένα μ' αυτό ή δεν έχουν διαβάσει τις παρούσες οδηγίες. Τα ηλεκτρικά εργαλεία είναι επικίνδυνα όταν χρησιμοποιούνται από άπειρα πρόσωπα.
e) Να περιποιείστε προσεκτικά το ηλεκτρικό εργαλείο. Ελέγχετε, αν τα κινούμενα εξαρτήματα λειτουργούν άψογα, χωρίς να μπλοκάρουν, ή μήπως έχουν σπάσει ή φθαρεί τυχόν εξαρτήματα τα οποία επηρεάζουν τον τρόπο λειτουργίας του ηλεκτρικού εργαλείου. Δώστε αυτά τα χαλασμένα εξαρτήματα για επισκευή πριν τα ξαναχρησιμοποιήσετε. Η κακή συντήρηση των ηλεκτρικών εργαλείων αποτελεί αιτία πολλών ατυχημάτων.
f) Διατηρείτε τα εργαλεία κοπής κοφτερά και καθαρά. Προσεκτικά συντηρημένα κοπτικά εργαλεία σφηνώνουν δυσκολότερα και οδηγούνται ευκολότερα.

204 | Ελληνικά

g) Χρησιμοποιείτε ηλεκτρικά εργαλεία, εξαρτήματα, παρελκόμενα εργαλεία κτλ. σύμφωνα με τις παρούσες οδηγίες. Λαμβάνετε επίσης υπόψη σας τις εκάστοτε συνθήκες και την υπό εκτέλεση εργασία. Η χρησιμοποίηση των ηλεκτρικών εργαλείων για εργασίες που δεν προβλέπονται γι' αυτά μπορεί να δημιουργήσει επικίνδυνες καταστάσεις.

5) Service

a) Δώστε το ηλεκτρικό σας εργαλείο σας για επισκευή από άριστα εκπαιδευμένο προσωπικό και με γνήσια ανταλλακτικά. Έτσι εξασφαλίζετε τη διατήρηση της ασφάλειας του μηχανήματος.

Ειδικές ως προς το μηχάνημα υποδείξεις ασφαλείας

Ασφαλίζετε το υπό κατεργασία τεμάχιο. Ένα υπό κατεργασία τεμάχιο συγκρατείται ασφα- λέστερα με μια διάταξη σύσφιγξης ή με μια μέγγενη παρά με το χέρι σας.
▶ Διατηρείτε πάντα καθαρό το χώρο που εργάζεσθε. Μίγματα από διάφορα υλικά είναι ιδιαιτέρως επικίνδυνα. Σκόνη από ελαφρά μέταλλα μπορεί να αναφλεχθεί ή να εκραγεί.
Μηναποθέσετε/αποθέσετε/εγκαταλείψετε ποτέ το εργαλείο πριν ακινητοποιηθεί εντελώς. Όταν τα τοποθετημένα εργαλεία συνεχίζουν να κινούνται μπορεί να προκαλέσουν τραυματισμούς.
▶ Μη χρησιμοποιήσετε το ηλεκτρικό εργαλείο όταν το ηλεκτρικό καλώδιό του είναι χαλασμένο. Μην αγγίξετε το χαλασμένο καλώδιο και βγάλτε το φις από την πρίζα όταν το καλώδιο υποστεί βλάβη/χαλάσει κατά τη διάρκεια της εργασίας σας. Τυχόν χαλασμένα καλώδια αυξάνουν τον κίνδυνο ηλεκτροπληξίας.
▶ Mην καταστρέψετε ποτέ τις προειδοποιητικές πινακίδες που βρίσκονται στο ηλεκτρικό εργαλείο.

▶ Mην πατάτε ποτέ επάνω στο ηλεκτρικό εργαλείο. Μπορεί να προκληθούν σοβαροί τραυματισμοί, όταν το ηλεκτρικό εργαλείο ανατραπεί ή όταν έρθετε σε επαφή με τον πριονόδισκο.
▶ Na βεβαιώνεστε ότι ο παλινδρομικός προφυλακτήρας λειτουργεί κανονικά καθώς και ότι μπορεί να κινείται ελεύθερα. Μη σφηνώσετε ποτέ τον προφυλακτήρα για να παραμείνει ανοιχτός.
▶ Μη βάζετε τα χέρια σας στον τομέα πριονίσματος όταν το ηλεκτρικό εργαλείο βρίσκεται σε λειτουργία. Κίνδυνος τραυματισμού σε περίπτωση επαφής με τον πριονόδισκο.
▶ Na μην αφαιρείτε ποτέ κατάλοιπα κοπής, πριονίδια κτλ. όταν το ηλεκτρικό εργαλείο βρίσκεται σε λειτουργία. Να οδηγείτε πρώτα το βραχίονα εργαλείου στη θέση ηρεμίας και ακολούθως να θέτετε το ηλεκτρικό εργαλείο εκτός λειτουργίας.
▶ Na obnyeite tov prionódiško oto upó kateryasia teµáxio movo ótav to nlektrikó eryaléio βρίσκεται se leitouryia. Diaforetika, ótav o prionódiško s ofnivosei oto upó kateryasia teµáxio, upápxei kivdunovs klotshmatoc.
▶ Na χρησιμοποιείτε το ηλεκτρικό εργαλείο μόνο όταν η επιφάνεια εργασίας είναι ελεύθερη από όλα τα εργαλεία ρύθμισης, τα πριονίδια κτλ., εκτός από το υπό κατεργασία τεμάχιο. Μικρά τεμάχια ξύλου και/ή άλλα αντικείμενα που έρχονται σε επαφή με τον περιστρεφόμενο πριονόδισκο μπορεί να πλήξουν το χειριστή με μεγάλη ταχύτητα.
▶ Na συσφίγγετε καλά το υπό κατεργασία τεμάχιο. Μην κατεργαστείτε τεμάχια που είναι πολύ μικρά και δεν μπορούν να συσφιχτούν. Διαφορετικά η απόσταση του χεριού σας από τον περιστρεφόμενο πριονόδισκο είναι πολύ μικρή.
▶ Na χρησιμοποιείτε το ηλεκτρικό εργαλείο μόνο για τα υλικά που αναφέρονται στο κεφάλαιο Χρήση σύμφωνα με τον προορισμό. Διαφορετικά μπορεί να παραφορτωθεί το πριόνι.

Ελληνικά

▶ Μη χρησιμοποιείτε μη κοφτερούς, ραγισμένους στρεβλωμένους πριονόδισκους. Μη κοφτεροί πριονόδισκοι ή πριονόδισκοι με λάθος κατευθυνόμενη οδόντωση αυξάνουν την τριβή εξαιτίας της πολύ στενής σχισμής πριονίσματος, προκαλούν το σφήνωμα του πριονόδισκου και κλότσημα.
▶ Na χρησιμοποιείτε πάντοτε πριονόδισκους με το σωστό μέγεθος και με τη σωστή τρύπα υποδοχής (π.χ. αστεροειδή ή στρογγυλή). Πριονόδισκοι που δεν ταιριάζουν στα τμήματα συναρμολόγησης του πριονιού περιστρέφονται ανομοιόμορφα και οδηγούν σε απώλεια του ελέγχου.
▶ Μη χρησιμοποιείτε πριονόδισκους από ταχυχάλυβα υψηλής σύμμειξης (χάλυβα HSS). Τέτοιοι πριονόδισκοι μπορεί να σπάσουν εύκολα.
▶ Μην πιάσετε τον πριονόδισκο αμέσως μετά την εργασία σας αλλά περιμένετε μέχρι να κρυώσει. Κατά τη διάρκεια της εργασίας ο πριονόδισκος ζεσταίνεται υπερβολικά.

▶ Μη χρησιμοποιήσετε ποτέ το ηλεκτρικό εργαλείο χωρίς την πλάκα στήριξης. Αντικαταστήστε μια τυχόν χαλασμένη πλάκα στήριξης. Χωρίς άριστη πλάκα στήριξης μπορεί να τραυματιστείτε από τον πριονόδισκο.
▶ Μην κατευθύνετε την ακτίνα λέιζερ επάνω σε πρόσωπα ή ζώα και μην κοιτάζετε ο ίδιος/η ίδια κατευθείαν στην ακτίνα, ακόμη και από μεγάλη απόσταση. Αυτό το εργαλείο μέτρησης παράγει ακτινοβολία λέιζερ κλάσης λέιζερ 2 κατά EN 60825-1. Έτσι, χωρίς να το θέλετε, μπορεί να τυφλώσετε άλλα πρόσωπα.
▶ Μην αφήνετε παιδιά να χρησιμοποιούν ανεπιτήρητα το ηλεκτρικό εργαλείο με το λέιζερ. Μπορεί να τυφλώσουν άλλα πρόσωπα.
▶ Μην αντικαταστήσετε το ενσωματωμένο λέιζερ με ένα άλλο λέιζερ διαφορετικού τύπου. Ένα λέιζερ που δεν ταιριάζει σ' autó to ηλεκτρικό εργαλείο μπορεί να δημιουργήσει κινδύνους σωματικών βλαβών.

Σύμβολα

Τα σύμβολα που ακολουθούν μπορεί να έχουν σημασία για το χειρισμό του ηλεκτρικού εργαλείου σας. Παρακαλούμε αποτυπώστε στο μυαλό σας τα σύμβολα και τη σημασία τους. Η σωστή ερμηνεία των συμβόλων συμβάλλει στον καλύτερο και ασφαλέστερο χειρισμό του ηλεκτρικού σας εργαλείου.

Σύμβολο

▶ Μην κατευθύνετε την ακτίνα λέιζερ επάνω σε πρόσωπα ή ζώα και μην κοιτάζετε ο ίδιος/η ίδια κατευθείαν στην ακτίνα, ακόμη και από μεγάλη απόσταση. Αυτό το εργαλείο μέτρησης παράγει ακτινοβολία λέιζερ κλάσης λέιζερ 2 κατά EN 60825-1. Έτσι, χωρίς να το θέλετε, μπορεί να τυφλώσετε άλλα πρόσωπα.

Μόνο για χώρες της ΕΕ:

Μη ρίχνετε τα ηλεκτρικά εργαλεία στα απορρίμματα του σπιτιού σας! Σύμφωνα με την Κοινοτική Οδηγία 2002/96/ΕΚ σχετικά με τις παλαιές ηλεκτρικές και ηλεκτρονικές συσκευές και τη μεταφορά της οδηγίας αυτής σε εθνικό δίκαιο δεν είναι πλέον υποχρεωτικό τα άχρηστα ηλεκτρικά εργαλεία να συλλέγονται ξεχωριστά για να ανακυκλωθούν με τρόπο φιλικό προς το περιβάλλον.

206 | Ελληνικά

Σύμβολο

Σημασία

▶ Φοράτε προστατευτικά γυαλιά.

▶ Φοράτε μάσκα προστασίας από σκόνη.

▶ Φοράτε ωτασπίδες. Η επίδραση του θορύβου μπορεί να οδηγήσει σε απώλεια της ακοής.

Επικίνδυνος τομέας! Κρατάτε τα χέρια σας, τα δάχτυλά σας ή/και τα μπράτσα σας όσο το δυνατό πιο μακριά από αυτόν τον τομέα.

Na δίνετε προσοχή στις διαστάσεις του πριονόδισκου. Η διάμετρος της τρύπας πρέπει να ταιριάζει χωρίς ανοχή [«παιχνίδι»] στον άξονα εργαλείου. Μη χρησιμοποιείτε μειωτήρες ή προσαρμοστικά.

Περιεχόμενο συσκευασίας

Περιγραφή λειτουργίας

Διαβάστε όλες τις προειδοποιητικές υποδείξεις. Αμέλειες κατά την τήρηση των προειδοποιητικών υποδείξεων μπορεί να προκαλέσουν ηλεκτροπληξία, κίνδυνο πυρκαγιάς ή/και σοβαρούς τραυματισμούς.

Χρήση σύμφωνα με τον προορισμό

Το ηλεκτρικό εργαλείο προορίζεται, στερεωμένο σε σταθερή βάση, για τη διεξαγωγή σε ξύλο διαμηκών και εγκάρσιων τομών με ευθεία διαδρομή κοπής. Είναι επίσης δυνατή και η διεξαγωγή οριζόντιων φαλτσοτομών υπό γωνία −50° έως +58° και κάθετων φαλτσοτομών από 0° έως 45°

Η ισχύς του ηλεκτρικού εργαλείου είναι επαρκής για το πριόνισμα σκληρών και μαλακών ξύλων καθώς επίσης και μοριοσανίδων και ινωδών πλακών.

Απεικονιζόμενα στοιχεία

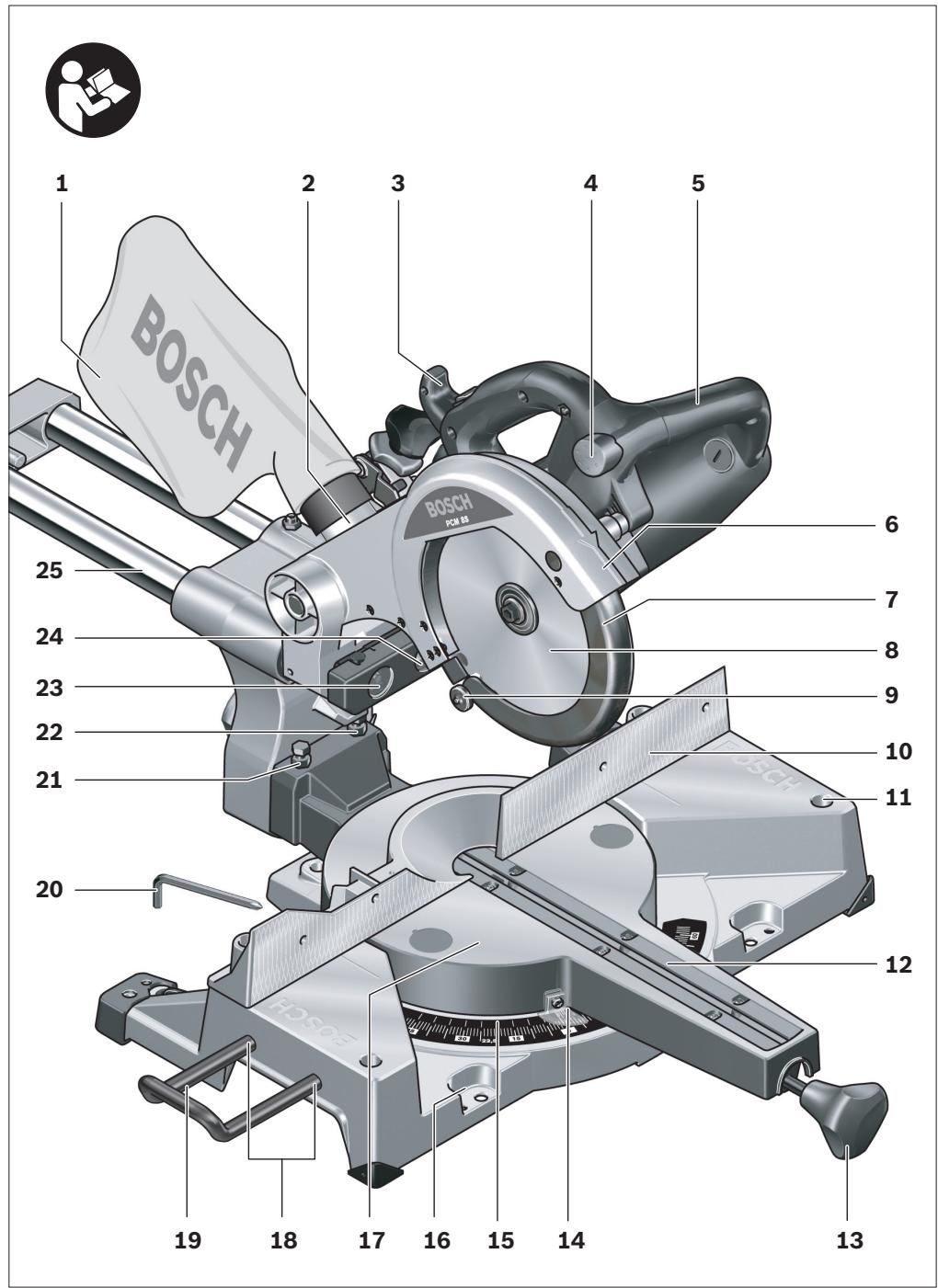

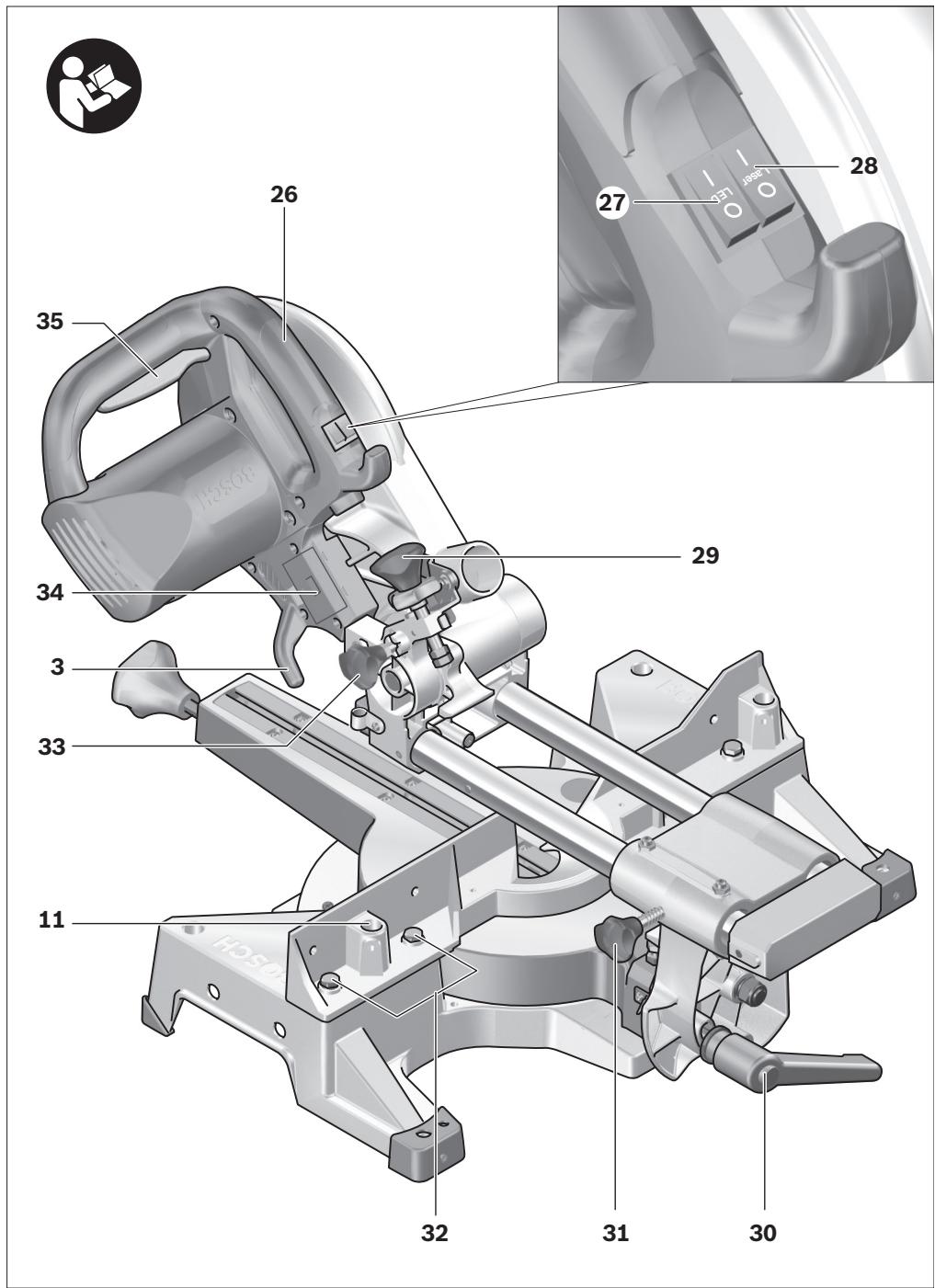

Η αριθμοδότηση των απεικονιζόμενων στοιχείων βασίζεται στην απεικόνιση του ηλεκτρικού εργαλείου στις σελίδες με τα γραφικά.

1 Σάκος σκόνης
2 'Εξοδος ροκανιδιών
3 Συγκρατήρας καλωδίου
4 Κουμπί για λύσιμο του βραχίονα εργαλείου
5 Λαβή
6 Προφυλακτήρας
7 Παλινδρομικός προφυλακτήρας
8 Πριονόδισκος
9 Ράουλο ολίσθησης
10 Ράγα οδήγησης
11 Τρύπες για νταβίδι ταχυσύσφιξης
12 Πλάκα στήριξης
13 Λαβή ακινητοποίησης για κάθε είδους επιθυμητές γωνίες (οριζόντια)
14 Δείκτης γωνίας (οριζόντια)
15 Κλίμακα για γωνία φαλτσοτομής (οριζόντια)
16 Τρύπες για συναρμολόγηση
17 Τραπέζι σέγας
18 Τρύπες για έλασμα επιμήκυνσης
19 'Ελασμα επιμήκυνσης
20 Κλειδί εσωτερικού εξαγώνου (6 mm)/Σταυροκατσάβιδο
21 Bïda avastolhç yia ywvia faltostomhç for 45° (káθετα)
22 Bïda avasotolhç yia yωνία φαλτσοτομής 0° (κάθετα)
23 Mováδα λέιζερ
24 Mováδα φωτισμού (Power Light)
25 Διάταξη έλξης
26 Λαβή μεταφοράς
27 Διακόπτης για φωτισμό («LED»)
28 Διακόπτης σημαδέματος γραμμής κοπής («Laser»)
29 Οδηγός βάθους
30 Λαβή σύσφιξης για κάθε είδους επιθυμητές γωνίες (κάθετα)
31 Βίδα ακινητοποίησης της διάταξης έλξης

32 Βίδες εσωτερικού εξαγώνου (6 mm) της ράγας οδήγησης
33 Ασφάλεια μεταφοράς
34 Θήκη μπαταριών
35 Διακόπτης ON/OFF
36 Οδηγός μήκους
37 Επιμήκυνση τραπεζιού πριονίσματος
38 Σετ στερέωσης «'Ελασμα επιμήκυνσης»
39 Φλάντζα περιβλήματος
40 Υπόβαθρο*
41 Σετ στερέωσης «Υπόβαθρο»*
42 Μανδάλωση άξονα
43 Bída εσωτερικού εξαγώνου (6 mm) για στερέωση πριονόδισκου
44 Φλάντζα σύσφιξης
45 Εσωτερική φλάντζα σύσφιξης
46 Bîda με μοχλό για ακινητοποίηση της επιμήκυνσης του τραπεζιού πριονίσματος
47 Νταβίδι ταχείας σύσφιξης
48 Ταχεία απομανδάλωση
49 Λαβή σύσφιξης του νταβιδιού
50 Bída με moxlo tou vtaβidioù
51 Δείκτης γωνίας (κάθετα)
52 Bïda με μοχλό για ακινητοποίηση του οδηγού μήκους
53 Παξιμάδια κοντραρίσματος του οδηγού βάθους
54 Παξιμάδι μανδάλωσης του οδηγού βάθους
55 Οδηγός περιβλήματος για οδηγό βάθους
56 Βίδες για πλάκα στήριξης
57 Καλύπτρα
58 Bída με αυλακωτή κεφαλή
59 Βίδα ρύθμισης της οριζόντιας θέσης του λέιζερ
60 Βίδα ρύθμισης της κάθετης θέσης του λέιζερ
61 Κλίμακα για γωνία φαλτσοτομής (κάθετα)
62 Bïda για δείκτη γωνίας (κάθετα)
63 Bïda για δείκτη γωνίας (οριζόντια)
64 Αυλακώσεις συγκράτησης

* Εξαρτήματα που απεικονίζονται ή περιγράφονται δεν περιέχονται στη στάνταρ συσκευασία.

208 | Ελληνικά

Τεχνικά χαρακτηριστικά

Σέγα σανιδωμάτων		PCM 8 S
Αριθμός ευρετηρίου		3 603 L02 0..
Ονομαστική ισχύς	W	1200
Ονομαστική τάση	V	230
Συχνότητα	Hz	50
Αριθμός στροφών χωρίς φορτίο	min^-1	5200
Τύπος λέιζερ		650 nm, < 1mW
Κατηγορία λέιζερ		2
Βάρος σύμφωνα με EPTA-Procedure 01/2003	kg	18,7
Κατηγορία μόνωσης		/

Για τις μέγιστες διαστάσεις του υπό κατεργασία τεμαχίου βλέπε σελίδα 214.

Οι ζεύξεις/αποζεύξεις προκαλούν σύντομες πτώσεις της τάσης. Υπό δυσμενείς συνθήκες στο ηλεκτρικό δίκτυο μπορεί να επηρεαστούν αρνητικά άλλες ηλεκτρικές συσκευές. Σε περίπτωση που η σύνθετη αντίσταση δικτύου είναι μικρότερη από 0,24 Ohm δεν αναμένονται παρεμβολές.

Τα στοιχεία ισχύουν για ονομαστικές τάσεις [U] 230/240 V. Υπό χαμηλότερες τάσεις και σε εκδόσεις ειδικές για τις διάφορες χώρες τα στοιχεία αυτό μπορεί να διαφέρουν.

Παρακαλούμε να προσέξετε τον αριθμό ευρετηρίου στην πινακίδα κατασκευαστή του ηλεκτρικού εργαλείου σας. Οι εμπορικοί χαρακτηρισμοί ορισμένων ηλεκτρικών εργαλείων μπορεί να διαφέρουν.

Διαστάσεις για κατάλληλους πριονόδισκους

Διάμετρος πριονόδισκου	mm	210
Πάχος στελέχους	mm	1,4–2,0
Διάμετρος τρύπας	mm	30

Πληροφορίες για θόρυβο και δονήσεις

Οι τιμές μέτρησης εξακριβώθηκαν σύμφωνα με το πρότυπο EN 61029.

Η σύμφωνα με την καμπύλη Α εκτιμηθείσα χαρακτηριστική στάθμη ακουστικής πίεσης του μηχανήματος ανέρχεται σε 98 dB(A). Στάθμη ακουστικής πίεσης 111 dB(A). Ανασφάλεια μέτρησης K=3 dB.

Φοράτε ωτασπίδες!

Η charaktnpiotikή δόνηση χεριού-μπράτσου είναι μικρότερη από 2,5 m/s².

Δήλωση συμβατότητας ζΕ

Δηλώνουμε υπευθύνως ότι το προϊόν που περιγράφεται στο «Τεχνικά χαρακτηριστικά» εκπληρώνει τους εξής κανονισμούς ή κατασκευαστικές συστάσεις:

EN 61029, EN 60825-1 σύμφωνα με τις διατάξεις των οδηγιών 2004/108/ΕΚ, 98/37/ΕΚ (έως 28.12.2009), 2006/42/ΕΚ (από 29.12.2009).

Τεχνικός φάκελος από:

Robert Bosch GmbH, Dept. PT/ESC, D-70745 Leinfelden-Echterdingen

▶ Na αποφεύγετε την αθέλητη εκκίνηση του ηλεκτρικού εργαλείου. Κατά τη συναρμολόγηση καθώς και κατά την διεξαγωγή οποιωνδήποτε εργασιών στο ίδιο το ηλεκτρικό εργαλείο το φις δεν πρέπει να είναι συνδεμένο με το ηλεκτρικό δίκτυο.

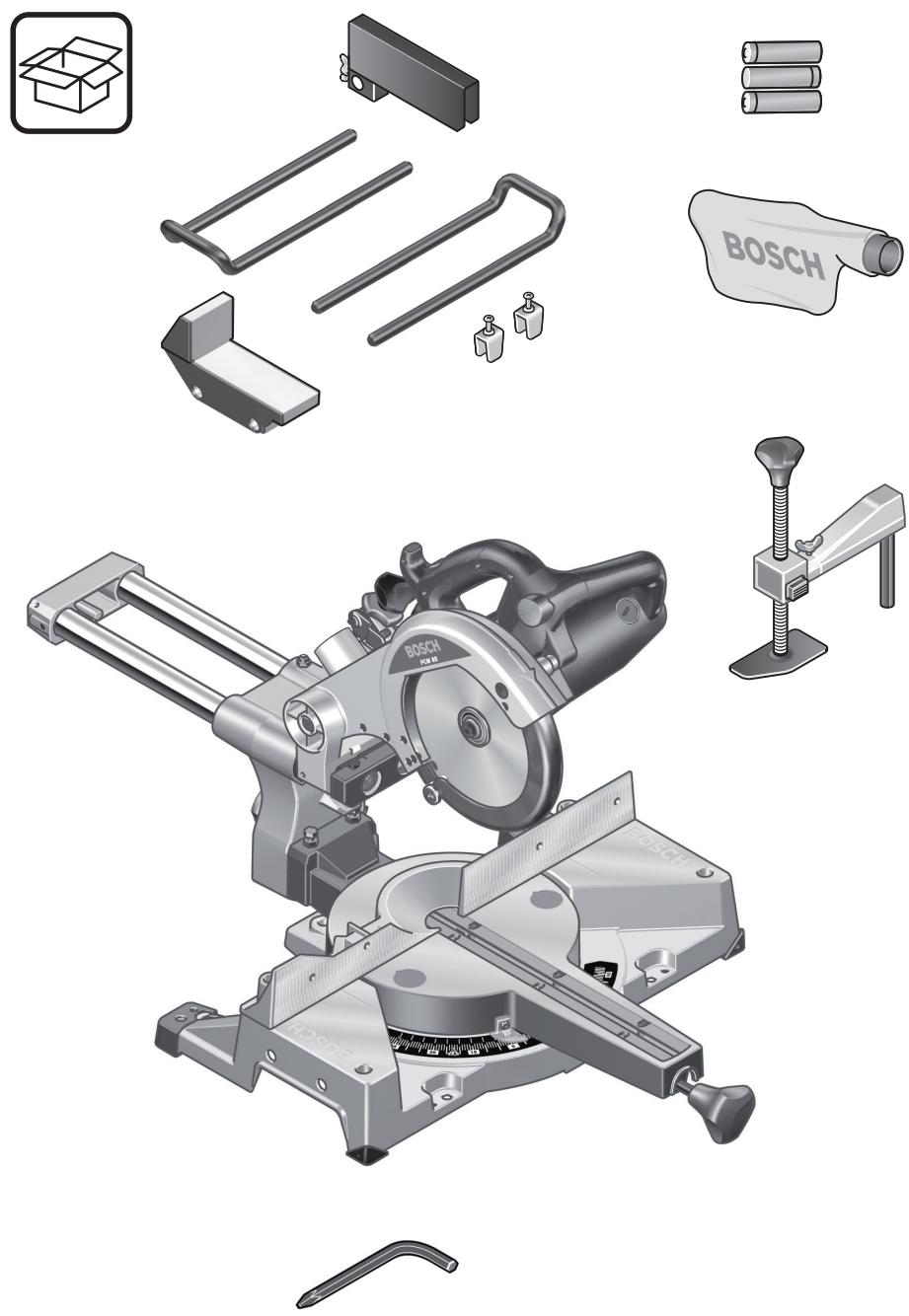

Περιεχόμενο συσκευασίας

Σχετικά, δώστε προσοχή στην απεικόνιση του περιεχόμενου της συσκευασίας στην αρχή των οδηγιών χειρισμού.

Πριν την πρώτη εκκίνηση του ηλεκτρικού εργαλείου πρέπει να ελέγξετε, αν σας παραδόθηκαν τα παρακάτω εξαρτήματα:

• Σέγα σανιδωμάτων με προσυναρμολογημένο πριονόδισκο
• Σάκος σκόνης 1
• λαβή ακινητοποίησης 13
• 'Ελασμα επιμήκυνσης 19 (2x)
• Σετ στερέωσης «Έλασμα επιμήκυνσης» 38 (2 διατομές σχήματος U με βίδες)
• Επιμήκυνση τραπεζιού πριονίσματος 37
• Οδηγός βάθους 36
• Νταβίδι ταχυσύσφιξης 47
• Κλειδί εσωτερικού εξαγώνου/Σταυροκατσάβιδο 20
• Μπαταρίες (3x, μέγεθος AAA, 1,5 V)

σε εκδόσεις μηχανημάτων με υπόβαθρο:

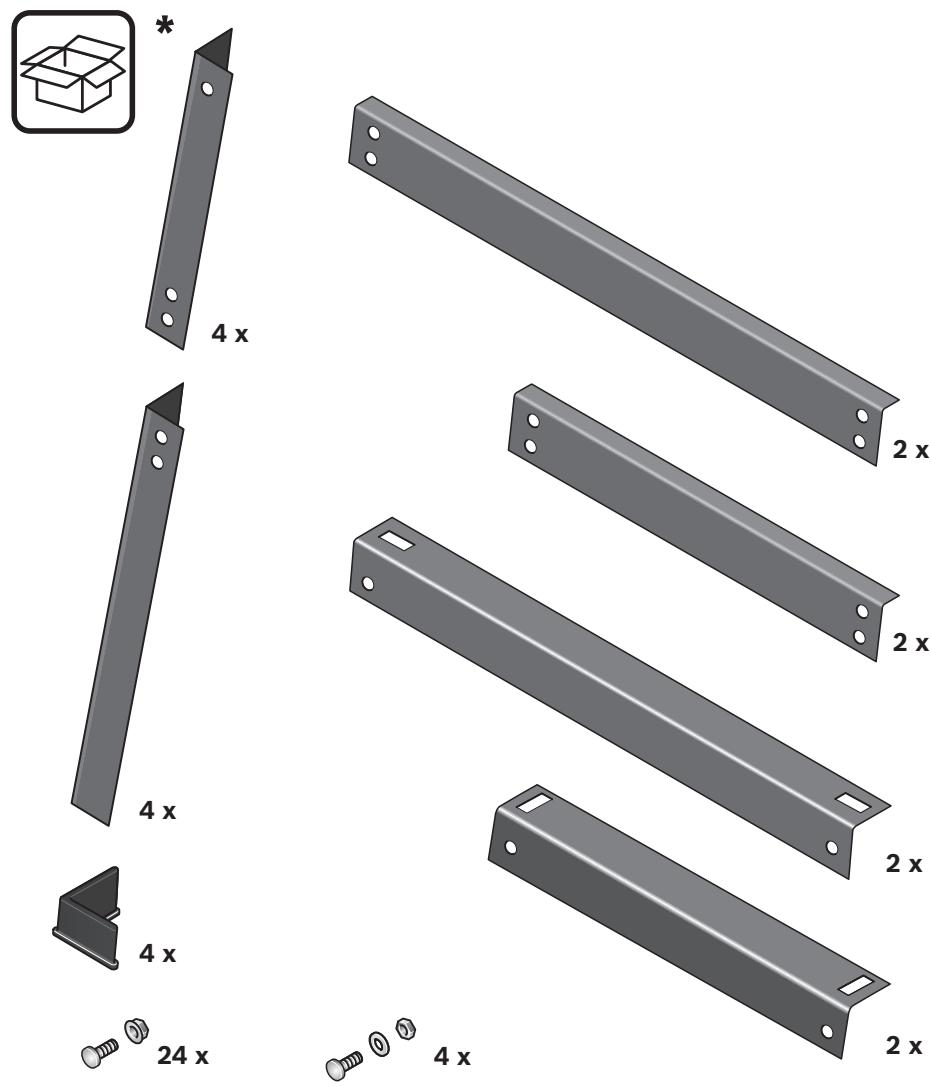

• Υπόβαθρο 40
  (16 διατομές, 4 καπάκια)
• Σετ στερέωσης «Υπόβαθρο» 41 (24 βίδες με παξιμάδια για τη συναρμολόγηση, 4 βίδες με παξιμάδια για τη στερέωση του ηλεκτρικού εργαλείου, 4 ροδέλες)

Υπόδειξη: Ελέγξτε το ηλεκτρικό εργαλείο για τυχόν βλάβες ή ζημιές.

Πριν συνεχίσετε να χρησιμοποιείτε το ηλεκτρικό εργαλείο πρέπει να ελέγξετε προσεκτικά, αν οι προστατευτικές διατάξεις και τα εξαρτήματα με μικρές ζημιές λειτουργούν άψογα και σύμφωνα με τον προορισμό τους. Βεβαιωθείτε ότι τα κινητά εξαρτήματα λειτουργούν άριστα και δε σφηνώνουν καθώς και ότι δεν υπάρχουν χαλασμένα εξαρτήματα. Όλα τα εξαρτήματα πρέπει να είναι σωστά συναρμολογημένα και να εκπληρώνουν όλες τις προϋποθέσεις που είναι απαραίτητες για την εξασφάλιση μιας άψογης λειτουργίας.

Χαλασμένες προστατευτικές διατάξεις και χαλασμένα εξαρτήματα πρέπει να προσκομίζονται σε ένα αναγνωρισμένο ειδικό συνεργείο για επισκευή ή αντικατάσταση.

Συναρμολόγηση των επί μέρους τμημάτων

• Βγάλτε όλα τα παραδοθέντα εξαρτήματα από τη συσκευασία τους.
• Αφαιρέστε προσεκτικά όλα τα υλικά συσκευασίας από το ηλεκτρικό εργαλείο και τα εξαρτήματα που το συνοδεύουν.
• Να λάβετε υπόψη σας ότι το ηλεκτρικό εργαλείο κατά την παράδοσή του βρίσκεται στη θέση μεταφοράς. Έτσι διευκολύνεστε στη συναρμολόγηση των συμπαραδιδόμενων στοιχείων του μηχανήματος.

Εκτός από το περιεχόμενο της συσκευασίας χρειάζεστε και τα παρακάτω εργαλεία:

• Σταυροκατσάβιδο
• Μοιρογνωμόνιο
• Κλειδί κυκλικό ή γερμανικό (12 mm) για τη συναρμολόγηση του υπόβαθρου
• Κλειδί κυκλικό ή γερμανικό (14 mm) για τα παξιμάδια κοντραρίσματος του οδηγού βάθους
• Κλειδί κυκλικό ή γερμανικό (10 mm) για τη βασική ρύθμιση της γωνίας φαλτσοτομής (κάθετα)

210 | Ελληνικά

Συναρμολόγηση της επιμήκυνσης τραπεζιού πριονίσματος και του οδηγού μήκους

(βλέπε εικόνα Α)

Η επιμήκυνση του τραπεζιού πριονίσματος 37 και ο οδηγός μήκους 36 μπορούν να τοποθετηθούν στην αριστερή ή τη δεξιά πλευρά του ηλεκτρικού εργαλείου.

- Τοποθετήστε την επιμήκυνση του τραπεζιού πριονίσματος και τον οδηγό μήκους, ανάλογα με τις ανάγκες σας, στο κατάλληλο έλασμα επιμήκυνσης 19 και σφίξτε καλά τις αντίστοιχες βίδες με μοχλό.

Συναρμολόγηση του ελάσματος επιμήκυνσης

(βλέπε εικόνα Α)

Για την ακινητοποίηση χρησιμοποιήστε το σετ στερέωσης «Έλασμα επιμήκυνσης» 38.

(2 διατομές σχήματος U με βίδες)

• Γείρτε το ηλεκτρικό εργαλείο κατά τέτοιο τρόπο, ώστε να μπορέσετε να στερεώσετε τα ελάσματα επιμήκυνσης στην κάτω πλευρά του μηχανήματος.
• Κρατήστε μια διατομή σχήματος Ε κατά τέτοιο τρόπο πάνω από μια φλάντζα περιβλήματος 39, ώστε να ευθυγραμμιστούν οι τρύπες και των δυο εξαρτημάτων.
• Περάστε τέρμα ένα έλασμα επιμήκυνσης δια μέσου των βυο τρυπών 18, της διατομής σχήματος U και των φλαντζών περιβλήματος.
• Σφίξτε τη βίδα στη διατομή σχήματος U για να ασφαλίσετε το έλασμα επιμήκυνσης.
• Να επαναλάβετε τα παραπάνω βήματα για να στερεώσετε το δεύτερο έλασμα επιμήκυνσης στην άλλη πλευρά του ηλεκτρικού εργαλείου.

Συναρμολόγηση της λαβής στερέωσης

(βλέπε εικόνα Β)

• Βιδώστε τη λαβή σύσφιξης 13 στην αντίστοιχη τρύπα κάτω από την πλάκα στήριξης 12.
  ▶ Na σφίγγετε καλά τη λαβή σύσφιξης 13 πριν αρχίσετε το πριόνισμα. Διαφορετικά ο πριονόδισκος μπορεί να λοξεύσει μέσα στο υπό κατεργασία τεμάχιο.
• Βιδώστε τη λαβή σύσφιξης 13 στην αντίστοιχη τρύπα κάτω από την πλάκα στήριξης 12.
  ▶ Na σφίγγετε καλά τη λαβή σύσφιξης 13 πριν αρχίσετε το πριόνισμα. Διαφορετικά ο πριονόδισκος μπορεί να λοξεύσει μέσα στο υπό κατεργασία τεμάχιο.

Τοποθέτηση των μπαταριών

(βλέπε εικόνα C)

• Ανοίξτε τη θήκη μπαταριών 34.
• Τοποθετήστε τις μπαταρίες που περιέχονται στη συσκευασία δίνοντας προσοχή στη σωστή πολικότητα.
• Κλείστε τη θήκη μπαταριών.

Σταθερή ή μεταβλητή συναρμολόγηση

Για να μπορέσετε να χειριστείτε το ηλεκτρικό εργαλείο ασφαλώς πρέπει, πριν το χρησιμοποιήσετε, να το συναρμολογήσετε επάνω σε μια επίπεδη και σταθερή επιφάνεια (π. χ. τραπέζι εργασίας.

Συναρμολόγηση με υπόβαθρο

(βλέπε εικόνες D1 – D2)

Για τη συναρμολόγηση χρησιμοποιήστε το σετ στερέωσης «Υπόβαθρο» 41. (24 βίδες με παξιμάδια για τη συναρμολόγηση, 4 βίδες με παξιμάδια για τη στερέωση του ηλεκτρικού εργαλείου, 4 ροδέλες)

• Βιδώστε μεταξύ τους τα επί μέρους τμήματα του υπόβαθρου 40. Σφίξτε καλά τις βίδες.
• Στερεώστε το ηλεκτρικό εργαλείο στην επιφάνεια τοποθέτησης του υπόβαθρου. Χρησιμοποιήστε γι' αυτό τις τρύπες 16 στο ηλεκτρικό εργαλείο καθώς και τις μακρουλές τρύπες στο υπόβαθρο.

Συναρμολόγηση χωρίς υπόβαθρο

(βλέπε εικόνα Ε)

- Στερεώστε το ηλεκτρικό εργαλείο με μια κατάλληλη κοχλιοσύνδεση επάνω στην επιφάνεια εργασίας. Σ ́ autó εξυπηρετούν οι τρύπες 16.

Αναρρόφηση σκόνης/ροκανιδιών

Η σκόνη από ορισμένα υλικά. π.χ. από μολυβδούχες μπογιές, από μερικά είδη ξύλου, από ορικτά υλικά και από μέταλλα μπορεί να είναι ανθυγιεινή. Η επαφή με τη σκόνη ή/και η εισπνοή της μπορεί να προκαλέσει αλλεργικές αντιδράσεις ή/και ασθένειες των αναπνευστικών οδών του χρήστη ή τυχόν παρευρισκομένων ατόμων.

Ελληνικά | 211

Ορισμένα είδη σκόνης, π.χ. σκόνη από ξύλο βελανιδιάς ή οξιάς θεωρούνται σαν καρκινογόνα, ιδιαίτερα σε συνδυασμό με διάφορα συμπληρωματικά υλικά που χρησιμοποιούνται στην κατεργασία ξύλων (ενώσεις χρωμίου, ξυλοπροστατευτικά μέσα). Η κατεργασία αμιαντούχων υλικών επιτρέπεται μόνο σε ειδικά εκπαιδευμένα άτομα.

• Na χρησιμοποιείτε κατά το δυνατόν αναρρόφηση σκόνης.
• Να φροντίζετε για τον καλό αερισμό του χώρου εργασίας.
• Σας συμβουλεύουμε να φοράτε μάσκες αναπνευστικής προστασίας με φίλτρο κατηγορίας P2.

Να τηρείτε τις διατάξεις που ισχύουν στη χώρα σας για τα διάφορα υπό κατεργασία υλικά.

Εσωτερική αναρρόφηση σκόνης

(βλέπε εικόνα F)

- Τοποθετήστε το σάκο σκόνης 1 στην έξοδο ροκανιδιών 2.

Κατά τη διάρκεια του πριονίσματος ο σάκος σκόνης δεν επιτρέπεται να έρθει σε επαφή με κινούμενα εξαρτήματα.

Να αδειάζετε έγκαιρα το σάκο σκόνης.

Εξωτερική αναρρόφηση

Για την αναρρόφηση μπορείτε επίσης να συνδέσετε στην έξοδο ροκανιδιών το σωλήνα αναρρόφησης ενός απορροφητήρα σκόνης (Ω 36 mm).

Ο απορροφητήρας σκόνης πρέπει να είναι κατάλληλος για το εκάστοτε υπό κατεργασία υλικό.

Για την αναρρόφηση ιδιαίτερα ανθυγιεινής, καρκινογόνου ή ξηρής σκόνης πρέπει να χρησιμοποιείτε ειδικούς απορροφητήρες σκόνης.

Αντικατάσταση εξαρτήματος

(βλέπε εικόνες G1-G4)

▶ Na φοράτε προστατευτικά γάντια όταν συναρμολογείτε τον πριονόδισκο. Κίνδυνος τραυματισμού σε περίπτωση επαφής με τον πριονόδισκο.

Na χρησιμοποιείτε μόνο πριονόδισκους των οποίων η μέγιστη εγκριμένη ταχύτητα είναι υψηλότερη από τον αριθμό στροφών χωρίς φορτίο του ηλεκτρικού σας εργαλείου.

Na χρησιμοποιείτε μόνο πριονόδισκους με τα τεχνικά χαρακτηριστικά που αναφέρονται σ' autές τις οδηγίες χειρισμού και οι οποίοι έχουν ελεγχθεί σύμφωνα με το πρότυπο EN 847-1 και φέρουν τα αντίστοιχα χαρακτηριστικά.

Αποσυναρμολόγηση του πριονόδισκου

• Θέστε το ηλεκτρικό εργαλείο στη θέση εργασίας.
• Τραβήξτε την ασφάλεια μεταφοράς 33 τέρμα προς έξω και γυρίστε την κατά 90°. Αφήστε την ασφάλεια να μανδαλώσει σ' αυτήν τη θέση.

Τώρα ο βραχίονας εργαλείου έχει μανδαλώσει στη θέση εργασίας.

• Γυρίστε τη βίδα εσωτερικού εξαγώνου 43 με το κλειδί εσωτερικού εξαγώνου 20 που περιέχεται στη συσκευασία πατώντας ταυτόχρονα τη μανδάλωση άξονα 42 μέχρι να ασφαλίσει.
• Κρατήστε πατημένη τη μανδάλωση άξονα 42 και ξεβιδώστε τη βίδα 43 δεξιόστροφα (αριστερόστροφο σπείρωμα!).
• Αφαιρέστε τη φλάντζα σύσφιξης 44.
• Πατήστε το κουμπί 4 και οδηγήστε τον παλινδρομικό προφυλακτήρα 7 τέρμα προς τα πίσω.
• Συγκρατήστε τον παλινδρομικό προφιλακτήρα σ' αυτήν τη θέση και αφαιρέστε τον πριονόδισκο 8.
• Οδηγήστε τώρα τον παλινδρομικό προφυλακτήρα πάλι σιγά-σιγά προς τα κάτω.

212 | Ελληνικά

Συναρμολόγηση του πριονόδισκου

Αν χρειαστεί, καθαρίστε πριν τη συναρμολόγηση όλα τα υπό συναρμολόγηση εξαρτήματα.

• Πατήστε το κουμπί 4, οδηγήστε τον παλινδρομικό προφυλακτήρα 7 τέρμα προς τα πίσω και συγκρατήστε τον σ' αυτήν τη θέση.
• Περάστε τον πριονόδισκο επάνω στην εσωτερική φλάντζα σύσφιξης 45.

▶ Δώστε προσοχή κατά τη συναρμολόγηση, η φορά κοπής των δοντιών (φορά του βέλους επάνω στον πριονόδισκο) να ταυτίζεται με τη φορά του βέλους επάνω στον προφυλακτήρα!

• Οδηγήστε τώρα τον παλινδρομικό προφυλακτήρα πάλι σιγά-σιγά προς τα κάτω.
• Τοποθετήστε τη φλάντζα σύσφιξης 44 και τη βίδα 43. Πατήστε τη μανδάλωση άξονα 42 μέχρι να ασφαλίσει και σφίξτε καλά τη βίδα με την εξάγωνη κεφαλή γυρίζοντάς την με φορά αντίθετη της ωρολογιακής.
• Τώρα, για να μπορέσετε να εργαστείτε, πρέπει να απασφαλίσετε το βραχίονα εργαλείου. Γι' αυτό πρέπει να λύσετε την ασφάλεια μεταφοράς 33 τραβώντας την προς τα έξω και γυρίζοντάς την κατά 90°.

Λειτουργία

▶ Βγάζετε το φις από την πρίζα πριν από οποιαδήποτε εργασία στο ηλεκτρικό εργαλείο.

Ασφάλεια μεταφοράς

(βλέπε εικόνα Η)

Η ασφάλεια μεταφοράς 33 σας επιτρέπει την άνετη μεταφορά του ηλεκτρικού εργαλείου στους διάφορους χώρους που το χρησιμοποιείτε.

Απασφάλιση του ηλεκτρικού εργαλείου (θέση εργασίας)

- Πατήστε το βραχίονα του εργαλείου λίγο προς τα κάτω, πιάνοντάς τον από τη λαβή 5, για να χαλαρώσετε την ασφάλεια μεταφοράς 33.

• Τραβήξτε την ασφάλεια μεταφοράς 33 τέρμα προς έξω και γυρίστε την κατά 90°. Αφήστε την ασφάλεια να μανδαλώσει σ' αυτήν τη θέση.
• Οδηγήστε το βραχίονα εργαλείου σιγά-σιγά προς τα επάνω.

Εξασφάλιση του ηλεκτρικού εργαλείου (θέση μεταφοράς)

• Λύστε τη λαβή σύσφιξης 31, σε περίπτωση που αυτή είναι σφιγμένη. Τραβήξτε τέρμα εμπρός το βραχίονα εργαλείου και σφίξτε πάλι τη λαβή σύσφιξης.
• Βιδώστε τέρμα επάνω τον οδηγό βάθους 29. (Βλέπε «Ρύθμιση οδηγού βάθους», σελίδα 215)
• Για να ασφαλίσετε το τραπέζι πριονίσματος 17 σφίξτε τη λαβή σύσφιξης 13.
• Πατήστε το κουμπί 4 οδηγώντας παράλληλα το βραχίονα προς τα κάτω, κρατώντας τον από τη λαβή 5.
• Τραβήξτε την ασφάλεια μεταφοράς 33 τέρμα προς έξω και γυρίστε την κατά 90°. Αφήστε την ασφάλεια να μανδαλώσει σ' αυτήν τη θέση.
• Ο βραχίονας εργαλείου έχει τώρα ασφαλίσει και η μεταφορά μπορεί να γίνει.

Επιμήκυνση τραπεζιού πριονίσματος

(βλέπε εικόνα 1)

Το ελεύθερο άκρο μακριών υπό κατεργασία τεμαχίων πρέπει να ακουμπάει κάπου ή να υποστηρίζεται κατάλληλα.

• Λύστε τη βίδα με μοχλό 46 και ωθήστε την επιμήκυνση τραπεζιού πριονίσματος 37 επάνω στο έλασμα επιμήκυνσης προς τα έξω, μέχρι την επιθυμητή απόσταση.
• Σφίξτε πάλι τη βίδα με μοχλό.

Στερέωση του υπό κατεργασία τεμαχίου

Για να εξασφαλίσετε την καλύτερη δυνατή ασφάλεια εργασίας πρέπει να σφίγγετε πάντοτε το υπό κατεργασία τεμάχιο.

Μην κατεργάζεστε τεμάχια που είναι πολύ μικρά και δεν μπορούν να σφιγθούν.

Κάθετη ακινητοποίηση

(βλέπε εικόνα J1)

• Τοποθετήστε το νταβίδι ταχυσύσφιξης 47 που περιέχεται στη συσκευασία σε μια από τις τρύπες 11 που προβλέπονται γι' αυτό.
• Πιέστε το υπό κατεργασία τεμάχιο γερά επάνω στη ράγα οδήγησης 10.
• Πατήστε την ταχεία απομανδάλωση 48 και προσαρμόστε το νταβίδι ταχυσύσφιξης στο υπό κατεργασία τεμάχιο.
• Γυρίστε ακολούθως τη λαβή 49 με φορά υρολογιακή και ακινητοποιήστε έτσι το υπό κατεργασία τεμάχιο.

Οριζόντια ακινητοποίηση

(βλέπε εικόνα J2)

• Λύστε τη βίδα με μοχλό 50 και χωρίστε το νταβίδι ταχυσύσφιξης.
• Τοποθετήστε τώρα το «σμικρυσμένο» νταβίδι ταχυσύσφιξης 47 σε μια από τις τρύπες 11 που προβλέπονται γι' αυτό.
• Πιέστε το υπό κατεργασία τεμάχιο δυνατά επάνω στο τραπέζι πριονίσματος 17.
• Πατήστε την ταχεία απομανδάλωση 48 και προσαρμόστε το νταβίδι ταχυσύσφιξης στο υπό κατεργασία τεμάχιο.
• Γυρίστε ακολούθως τη λαβή 49 με φορά υρολογιακή και ακινητοποιήστε έτσι το υπό κατεργασία τεμάχιο.

Λύσιμο του υπό κατεργασία τεμαχίου

• Για να λύσετε το νταβίδι ταχυσύσφιξης γυρίστε πρώτα τη λαβή 49 με φορά αντίθετη της ωρολογιακής.
• Πατήστε ακολούθως την ταχεία απομανδάλωση 48 και αφαιρέστε την κοχλιωτή ράβδο από το υπό κατεργασία τεμάχιο.

Ρύθμιση της γωνίας φαλτσοτομής

Για να διατηρήσετε την ακρίβεια κοπής πρέπει, μετά από εντατική χρήση του ηλεκτρικού εργαλείου, να ελέγχετε τις βασικές ρυθμίσεις του και, αν χρειαστεί, να τις επαναρυθμίσετε (βλέπε «Έλεγχος και ρύθμιση των βασικών ρυθμίσεων», σελίδα 218).

▶ Na σφίγγετε καλά τη λαβή σύσφιξης 13 πριν αρχίσετε το πριόνισμα. Διαφορετικά ο πριονόδισκος μπορεί να λοξεύσει μέσα στο υπό κατεργασία τεμάχιο.

Ρύθμιση οριζόντιας γωνίας φαλτσοτομής

Η οριζόντια γωνία φαλτσοτομής μπορεί να ρυθμιστεί εντός μιας περιοχής από 50° (στην αριστερή πλευρά) έως 58° (στη δεξιά πλευρά).

• Λύστε τη λαβή σύσφιξης 13 σε περίπτωση που είναι σφιγμένη.
• Γυρίστε το τραπέζι πριονίσματος 17, πιάνοντάς το από τη λαβή ακινητοποίησης, προς τα αριστερά ή τα δεξιά μέχρι ο δείκτης γωνίας 14 να δείξει την επιθυμητή γωνία φαλτσοτομής.
• Σφίξτε πάλι τη λαβή σύσφιξης 13.

Για τη γρήγορη και ακριβή ρύθμιση γωνιών φαλτσοτομής που χρησιμοποιούνται συχνά το τραπέζι πριονίσματος 17 ασφαλίζει στις εξής γωνίες στάνταρ:

αριστερά	δεξιά
	0°
15°; 22,5°;30°; 45°	15°; 22,5°;30°; 45°

• Λύστε τη λαβή σύσφιξης 13 σε περίπτωση που είναι σφιγμένη.
• Γυρίστε το τραπέζι πριονίσαματος 24, πιάνοντάς το από τη λαβή ακινητοποίησης, προς τα αριστερά ή τα δεξιά μέχρι να ασφαλίσει στην επιθυμητή γωνία στάνταρ.

Ρύθμιση κάθετης γωνίας φαλτσοτομής

(βλέπε εικόνα Κ)

Η κάθετη γωνία φαλτσοτομής μπορεί να ρυθμιστεί εντός μιας περιοχής από 0° έως 45°.

• Λύστε τη λαβή σύσφιξης 30.
• Μετακινήστε το βραχίονα εργαλείου πιάνοντάς τον από τη λαβή 5 μέχρι ο δείκτης γωνίας 51 να δείξει την επιθυμητή γωνία φαλτσοτομής.
• Συγκρατήστε το βραχίονα εργαλείου σ΄ αυτήν τη θέση και τραβήξτε τη λαβή 30 για να σφίξει.

214 | Ελληνικά

Για τη γρήγορη και ακριβή ρύθμιση των στάνταρ γωνιών 0° και 45° ο κατασκευαστής έχει προβλέψει κατάλληλα ρυθμισμένες βίδες αναστολής.

- Γι΄ αυτό οδηγήστε το βραχίονα εργαλείου πιάνοντάς τον από τη λαβή 5 τέρμα δεξιά (0°) ή τέρμα αριστερά (45°).

Εκκίνηση

Θέση σε λειτουργία

- Για να θέσετε σε λειτουργία το ηλεκτρικό εργαλείο ωθήστε το διακόπτη ON/OFF 35 με κατεύθυνση προς τη λαβή 5.

Υπόδειξη: Κατά τη διάρκεια της λειτουργίας ο διακόπτης ON/OFF 35 πρέπει, για λόγους ασφαλείας, να μη μανδαλώνεται, αλλά να κρατιέται συνεχώς πατημένος.

Ο βραχίονας εργαλείου μπορεί να οδηγηθεί προς τα κάτω μόνο μετά από πάτημα του κουμπιού 4.

- Γι' autó, για να μπορέσετε να πριονίσετε πρέπει, εκτός από το τράβηγμα του διακόπτη ΟΝ/ΟFF, να πατήσετε συμπληρωματικά και το κουμπί 4. (βλέπε εικόνα L)

Θέση εκτός λειτουργίας

- Για να θέσετε εκτός λειτουργίας το ηλεκτρικό εργαλείο αφήστε ελεύθερο το διακόπτη ON/OFF 35.

Υποδείξεις εργασίας

Γενικές οδηγίες πριονίσματος

▶ Πριν από κάθε κοπή πρέπει να βεβαιώνεστε, ότι ο πριονόδισκος δεν πρόκειται να έρθει ποτέ σε επαφή με τη ράγα οδήγησης, τα νταβίδια και γενικά με κάποιο άλλο εξάρτημα του μηχανήματος. Γι' αυτό να αφαιρείτε, ή να ταιριάζετε κατάλληλα, τυχόν βοηθητικούς οδηγούς.

Na prostatεύετε τον πριονόδισκο από χτυπήματα (προσ)κρούσεις. Na μην εκθέτετε τον πριονόδισκο σε πίεση από τα πλάγια.

Na μην κατεργάζεστε τυχόν στρεβλωμένα τεμάχια. Το υπό κατεργασία τεμάχιο πρέπει να διαθέτει πάντοτε μια ίσια ακμή για να στηριχθεί η ράγα οδήγησης.

Φωτισμός της περιοχής εργασίας (Power Light)

(βλέπε εικόνα Μ)

Να φροντίζετε για τον επαρκή φωτισμό της άμεσης περιοχής εργασίας.

- Γι' autò va avàβετε τη μονάδα φωτισμού 24 με το διακόπτη 27.

Σημάδεμα της γραμμής κοπής

(βλέπε εικόνα Ν)

Η γραμμή κοπής του πριονόδισκου δείχνεται από μια ακτίνα λέιζερ. Έτσι μπορείτε να στερεώσετε και να πριονίσετε το υπό κατεργασία τεμάχιο με ακρίβεια, χωρίς να χρειαστεί να ανοίξετε τον προφυλακτήρα.

• Γι' autó ενεργοποιήστε την ακτίνα λέιζερ με το διακόπτη 28.
• Ευθυγραμμίστε το σημάδι επάνω στο υπό κατεργασία τεμάχιο με τη δεξιά ακμή της γραμμής λέιζερ.

Πριν το πριόνισμα βεβαιωθείτε ότι η γραμμή κοπής παρουσιάζεται σωστά (βλέπε «Ρύθμιση του λέίζερ», σελίδα 218). Η ακτίνα λέίζερ μπορεί να απορυθμιστεί π.χ. εξαιτίας τυχόν κραδασμών ή εντατικής χρήσης.

Χειρισμός

(βλέπε εικόνα Ο)

Κρατάτε τα χέρια σας, τα δάκτυλά σας και τα μπράτσα σας μακριά από τον περιστρεφόμενο πριονόδισκο.

Μη σταυρώνετε τα μπράτσα σας μπροστά στο βραχίονα εργαλείου.

Μέγιστες διαστάσεις υπό κατεργασία τεμαχίου

Γωνία φαλτσοτομής		'Υψος x Πλάτος [mm]
οριζόντια	κάθετα
90°	90°	70 x 282
45°	90°	70 x 200
90°	45°	35 x 282

Πριόνισμα χωρίς κίνηση έλξης (κοπή)

(βλέπε εικόνα P)

– Για την κοπή χωρίς κίνησης έλξης (μικρά υπό κατεργασία τεμάχια) λύστε τη βίδα στερέωσης 31, σε περίπτωση που αυτή είναι σφιγμένη. Ωθήστε το βραχίονα εργαλείου τέρμα με κατεύθυνση προς τη ράγα οδήγησης 10 και σφίξτε πάλι τη βίδα στερέωσης 31.
- Σφίξτε το υπό κατεργασία τεμάχιο ανάλογα με τις διαστάσεις του.
- Ρυθμίστε την επιθυμητή γωνία φαλτσοτομής.
- Θέστε σε λειτουργία το ηλεκτρικό εργαλείο.
- Πατήστε το κουμπί 4 και οδηγήστε το βραχίονα εργαλείου σιγά-σιγά προς τα κάτω πιάνοντάς τον από τη λαβή 5.
- Κόψτε το υπό κατεργασία τεμάχιο ασκώντας ομοιόμορφη πίεση.
- Θέστε το ηλεκτρικό εργαλείο εκτός λειτουργίας και περιμένετε να ακινητοποιηθεί εντελώς ο πριονόδισκος.
- Οδηγήστε το βραχίονα εργαλείου σιγά-σιγά προς τα επάνω.

Πριόνισμα με κίνηση έλξης

• Για την κοπή με τη βοήθεια της διάταξης έλξης 25 (πλατιά υπό κατεργασία τεμάχια) λύστε τη βίδα στερέωσης 31, σε περίπτωση που αυτή είναι σφιγμένη.
• Σφίξτε το υπό κατεργασία τεμάχιο ανάλογα με τις διαστάσεις του.
• Ρυθμίστε την επιθυμητή γωνία φαλτσοτομής.
• Απομακρύνετε το βραχίονα εργαλείου από τη ράγα οδήγησης 10 μέχρι ο πριονόδισκος να φτάσει μπροστά στο υπό κατεργασία τεμάχιο.
• Θέστε σε λειτουργία το ηλεκτρικό εργαλείο.
• Πατήστε το κουμπί 4 και οδηγήστε το βραχίονα εργαλείου σιγά-σιγά προς τα κάτω πιάνοντάς τον από τη λαβή 5.
• Πατήστε το βραχίονα του εργαλείου με κατεύθυνση προς τη ράγα οδήγησης 10 και κόψτε το υπό κατεργασία τεμάχιο ασκώντας ομοιόμορφη πίεση.
• Θέστε το ηλεκτρικό εργαλείο εκτός λειτουργίας και περιμένετε να ακινητοποιηθεί εντελώς ο πριονόδισκος.
• Οδηγήστε το βραχίονα εργαλείου σιγά-σιγά προς τα επάνω.

Κοπή ισομηκών υπό κατεργασία τεμαχίων

(βλέπε εικόνα Q)

Για την άνετη κοπή ισομηκών υπό κατεργασία τεμαχίων μπορείτε να χρησιμοποιήσετε τον οδηγό μήκους 36.

• Λύστε τη βίδα με μοχλό 52 και θέστε τον οδηγό μήκους στην επιθυμητή απόσταση από τον πριονόδισκο.
• Σφίξτε πάλι τη βίδα με μοχλό.
• Ακουμπήστε το υπό κατεργασία τεμάχιο στον οδηγό. ά Βεβαιωθείτε ακόμη μια φορά με τη βοήθεια της χαραγμένης γραμμής κοπής του λέιζερ ότι ο οδηγός μήκους είναι τοποθετημένος σωστά.
• Κόψτε τώρα αυτό και τα άλλα υπό κατεργασία τεμάχια σύμφωνα με τα αντίστοιχα βήματα εργασίας στα κεφάλαία «Πριόνισμα».

Ρύθμιση οδηγού βάθους (κοπή αυλάκωσης)

(βλέπε εικόνα R)

'Отан θέλετε να ανοίξετε μια αυλάκωση ο οδηγός βάθους πρέπει να μετακινηθεί.

• Λύστε τα βυο παξιμάδια κοντραρίσματος 53 με ένα κυκλικό ή γερμανικό κλειδί (14 mm) από το κοινό εμπόριο.
• Λύστε το παξιμάδι μανδάλωσης 54 και βιδώστε τον οδηγό βάθους 29 τέρμα επάνω, γυρίζοντάς τον με φορά αντίθετη της ωρολογιακής.
• Μετακινήστε το βραχίονα εργαλείου, πιάνοντάς τον από τη λαβή 5, στη θέση στην οποία επιτυγχάνεται το επιθυμητό βάθος της αυλάκωσης.
• Βιδώστε τον οδηγό βάθους, γυρίζοντάς τον με ωρολογιακή φορά, μέχρι το άκρο της βίδας να εγγίξει τον οδηγό περιβλήματος 55.
• Οδηγήστε το βραχίονα εργαλείου σιγά-σιγά προς τα επάνω.
• Σφίξτε πάλι καλά πρώτα το παξιμάδι 54 μανδάλωσης οδηγού βάθους και ακολούθως τα παξιμάδια κοντραρίσματος 53.

216 | Ελληνικά

Ειδικά υπό κατεργασία τεμάχια

Όταν πριονίζετε κυρτά ή στρογγυλά υπό κατεργασία τεμάχια πρέπει να τα εξασφαλίζετε ιδιαίτερα από ένα ενδεχόμενο γλίστρημα. Στη γραμμή κοπής δεν επιτρέπεται να δημιουργηθεί σχισμή ανάμεσα στο υπό κατεργασία τεμάχιο, τη ράγα οδήγησης και το τραπέζι σέγας.

Αν χρειαστεί, πρέπει να κατασκευάσετε ειδικούς συγκρατήρες.

Αντικατάσταση της πλάκας στήριξης

(βλέπε εικόνα S)

Μετά από διαρκή, μακρόχρονη χρήση του ηλεκτρικού εργαλείου οι κόκκινες πλάκες στήριξης 12 μπορεί να φθαρούν.

Αντικαταστήστε τυχόν χαλασμένες πλάκες στήριξης.

• Θέστε το ηλεκτρικό εργαλείο στη θέση εργασίας.
• Ξεβιδώστε τελείως τις βίδες 56 με το σταυροκατσάβιδο που περιέχεται στη συσκευασία και αφαιρέστε τις παλιές πλάκες στήριξης.
• Τοποθετήστε την καινούρια δεξιά πλάκα στήριξης.
• Βιδώστε την πλάκα στήριξης με τις βίδες 56 όσο το δυνατό πιο δεξιά, ώστε ο πριονόδισκος να μην έρχεται σε επαφή με την πλάκα στήριξης, καθ΄ όλο το μήκος της εφικτής κίνησης έλξης.
• Επαναλάβετε αναλόγως τα παραπάνω βήματα για την καινούρια αριστερή πλάκα στήριξης.

Κατεργασία πηχών προφίλ [διατομής] (προφίλ δαπέδου ή οροφών)

Μπορείτε να κατεργαστείτε τους πήχεις διατομής κατά βυο τρόπους:

• ακουμπισμένους στη ράγα οδήγησης,
• επίπεδα τοποθετημένους επάνω στο τραπέζι σέγας.

Εκτός αυτού μπορείτε, ανάλογα με το πλάτος του πήχη διατομής να διεξάγετε την κοπή με ή χωρίς κίνηση έλξης.

Να ελέγχετε πρώτα τη ρυθμισμένη γωνία φαλτσοτομής κόβοντας ένα άχρηστο ξύλο.

Ελληνικά | 217

Πήχεις δαπέδου

Ο πίνακας που ακολουθεί περιέχει υποδείξεις για την κατεργασία πηχών δαπέδου.

Ρυθμίσεις		ακούμπισμα στη ράγαοδήγησης		επίπεδητοποθ. στοτραπέζισέγας
Κάθετη γωνία φαλτσοτομής		0°		45°
Πήχης δαπέδου		αριστερήπλευρά	δεξιά πλευρά	αριστερήπλευρά	δεξιά πλευρά
Εσωτερικήακμή	οριζόντια γωνίαφαλτσοτομής	45° αριστερά	45° δεξιά	0°	0°
	Θέση του υπόκατεργασίατεμαχίου	κάτω ακμήεπάνω στοτραπέζι σέγας	κάτω ακμήεπάνω στοτραπέζι σέγας	επάνω ακμήστη ράγαοδήγησης	κάτω ακμή στηράγα οδήγησης
	Το έτοιμο υπόκατεργασίατεμάχιοβρίσκεται ...	... αριστεράαπό την τομή	... δεξιά απότην τομή	... αριστεράαπό την τομή	... αριστεράαπό την τομή
Εξωτερικήακμή	οριζόντια γωνίαφαλτσοτομής	45° δεξιά	45° αριστερά	0°	0°
	Θέση του υπόκατεργασίατεμαχίου	κάτω ακμήεπάνω στοτραπέζι σέγας	κάτω ακμήεπάνω στοτραπέζι σέγας	κάτω ακμή στηράγα οδήγησης	επάνω ακμήστη ράγαοδήγησης
	Το έτοιμο υπόκατεργασίατεμάχιοβρίσκεται ...	... δεξιά απότην τομή	... αριστεράαπό την τομή	... δεξιά απότην τομή	... δεξιά απότην τομή

218 | Ελληνικά

'Ελεγχος και ρύθμιση των βασικών ρυθμίσεων

▶ Βγάζετε το φις από την πρίζα πριν από οποιαδήποτε εργασία στο ηλεκτρικό εργαλείο.

Για την εξασφάλιση κοπών ακριβείας μετά από εντατική χρήση του ηλεκτρικού εργαλείου, πρέπει να ελεγχθούν οι βασικές ρυθμίσεις του και, αν χρειαστεί, να επαναρυθμιστούν.

Γι΄ auto χρειάζεσθε πείρα και ειδικά εργαλεία.

'Ενα εξουσιοδοτημένο κατάστημα Service της Bosch διεξάγει αυτήν την εργασία γρήγορα και αξιόπιστα.

Ρύθμιση του λέιζερ

• Θέστε το ηλεκτρικό εργαλείο στη θέση εργασίας.
• Γυρίστε το τραπέζι 17 μέχρι να ασφαλίσει σε 0°.
• Αφαιρέστε την καλύπτρα 57. (βλέπε εικόνα T1)

'Ελεγχος: (βλέπε εικόνα T2)

• Σημαδέψτε επάνω στο υπό κατεργασία τεμάχιο μια ίσια γραμμή κοπής.
• Πατήστε το κουμπί 4 και οδηγήστε το βραχίονα εργαλείου σιγά-σιγά προς τα κάτω πιάνοντάς τον από τη λαβή 5.
• Ρυθμίστε το υπό κατεργασία τεμάχιο έτσι, ώστε τα δόντια του πριονόδισκου να ευθυγραμμιστούν με τη γραμμή κοπής.
• Συγκρατήστε το υπό κατεργασία τεμάχιο σ' αυτήν τη θέση και οδηγήστε το βραχίονα του εργαλείου σιγά-σιγά πάλι προς τα επάνω.
• Σφίξτε καλά το υπό κατεργασία τεμάχιο.
• Ενεργοποιήστε την ακτίνα λέιζερ με το διακόπτη 28.

Η ακτίνα λέιζερ πρέπει να είναι σε όλο της το μήκος πρόσωπο με τη γραμμή κοπής, ακόμη και όταν ο βραχίονας οδηγείται προς τα κάτω.

Ρύθμιση: (βλέπε εικόνα Τ3)

• Λύστε τη βίδα 58 με αυλακωτή κεφαλή.
• Γυρίστε τη βίδα ρύθμισης 59 (οριζόντια ευθυγράμμιση του λέίζερ) και/ή τη βίδα 60 (κάθετη ευθυγράμμιση λέίζερ) μέχρι η ακτίνα λέίζερ να ταυτιστεί σε όλο της το μήκος με τη γραμμή κοπής επάνω στο υπό κατεργασία τεμάχιο.
• Σφίξτε πάλι προσεκτικά τη βίδα με αυλακωτή κεφαλή.

Ρύθμιση στάνταρ γωνίας φαλτσοτομής 0° (κάθετα)

• Οδηγήστε το ηλεκτρικό εργαλείο στη θέση εργασίας.
• Γυρίστε το τραπέζι 17 μέχρι να ασφαλίσει σε 0°.

'Ελεγχος: (βλέπε εικόνα U1)

- Ρυθμίστε ένα μοιρογνωμόνιο σε 90° και θέστε το επάνω στο τραπέζι πριονίσματος 17.

Το σκέλος του μοιρογνωμονίου πρέπει να είναι σε όλο του το μήκος πρόσωπο με τον πριονόδισκο 8.

Ρύθμιση: (βλέπε εικόνα U2)

• Λύστε τη λαβή σύσφιξης 30.
• Λύστε το παξιμάδι κοντραρίσματος της βίδας αναστολής 22 με ένα κυκλικό ή γερμανικό κλειδί από το κοινό εμπόριο(10 mm).
• Βιδώστε ή, ανάλογα, ξεβιδώστε τη βίδα αναστολής μέχρι το σκέλος του μοιρογνωμονίου να έρθει «πρόσωπο» σε όλο του το μήκος με τον πριονόδισκο.
• Σφίξτε πάλι τη λαβή στερέωσης 30 wieder fest.
• Στη συνέχεια σφίξτε πάλι καλά τη βίδα αναστολής 22.

Σε περίπτωση που μετά τη ρύθμιση ο δείκτης γωνίας 51 δεν βρίσκεται σε μια γραμμή με το σημάδι για 0° της κλίμακας 61, τότε λύστε τη βίδα 62 με ένα σταυροκατσάβιδο από το κοινό εμπόριο και ευθυγραμμίστε το δείκτη γωνίας κατά μήκος του σημαδιού για 0°.

Ρύθμιση στάνταρ γωνίας 45° (κάθετα)

• Θέστε το ηλεκτρικό εργαλείο στη θέση εργασίας.
• Γυρίστε το τραπέζι 17 μέχρι να ασφαλίσει σε 0°.
• Λύστε τη λαβή σύσφιξης 30 και οδηγήστε το βραχίονα εργαλείου κρατώντας τον από τη λαβή 5 τέρμα αριστερά (45°).

'Ελεγχος: (βλέπε εικόνα V1)

- Ρυθμίστε το μοιρογνωμόνιο σε 45° και θέστε το επάνω στο τραπέζι πριονίσματος 17.

Το σκέλος του μοιρογνωμονίου πρέπει να είναι σε όλο του το μήκος πρόσωπο με τον πριονόδισκο 8.

Ρύθμιση: (βλέπε εικόνα V2)

• Λύστε το παξιμάδι κοντραρίσματος της βίδας αναστολής 21 με ένα κυκλικό ή γερμανικό κλειδί από το κοινό εμπόριο (10 mm).
• Βιδώστε ή, ανάλογα, ξεβιδώστε τη βίδα αναστολής μέχρι το σκέλος του μοιρογνωμονίου να έρθει «πρόσωπο» σε όλο του το μήκος με τον πριονόδισκο.
• Σφίξτε πάλι τη λαβή στερέωσης 30 wieder fest.
• Στη συνέχεια σφίξτε πάλι καλά τη βίδα αναστολής 21.

Σε περίπτωση που μετά τη ρύθμιση ο δείκτης γωνίας 51 δε βρίσκεται σε μια γραμμή με το σημάδι 45° της σκάλας 61, ελέγξτε πρώτα τη ρύθμιση για 0° της γωνίας φαλτσοτομής και του δείκτη γωνίας. Ακολούθως επαναλάβετε τη ρύθμιση της γωνίας φαλτσοτομής 45°.

Ευθυγράμμιση της ράγας οδήγησης

• Οδηγήστε το ηλεκτρικό εργαλείο στη θέση εργασίας.
• Γυρίστε το τραπέζι 17 μέχρι να ασφαλίσει σε 0°.

'Ελεγχος: (βλέπε εικόνα W1)

- Ρυθμίστε το μοιρογνωμόνιο σε 90° και θέστε το ανάμεσα στη ράγα οδήγησης 10 και στον πριονόδισκο 8, επάνω στο τραπέζι πριονίσματος 17.

Το σκέλος του μοιρογνωμονίου πρέπει να είναι σε όλο του το μήκος πρόσωπο με τη ράγα οδήγησης.

Ρύθμιση: (βλέπε εικόνα W2)

• Λύστε όλες τις βίδες εσωτερικού εξαγώνου 32 με το κλειδί τύπου Άλεν που περιέχεται στη συσκευασία.
• Γυρίστε τη ράγα οδήγησης 10 μέχρι το μοιρογνωμόνιο να έρθει πρόσωπο σε όλο του το μήκος.
• Σφίξτε τις βίδες πάλι καλά.

Ευθυγράμμιση του δείκτη γωνίας (οριζόντια)

(βλέπε εικόνα Χ)

• Οδηγήστε το ηλεκτρικό εργαλείο στη θέση εργασίας.
• Γυρίστε το τραπέζι 17 μέχρι να ασφαλίσει σε 0°.

'Ελεγχος:

Η μεσαία γραμμή του δείκτη γωνίας 14 πρέπει να βρίσκεται σε μια γραμμή με το σημάδι για 0° της κλίμακας 15.

Ρύθμιση:

• Λύστε τη βίδα 63 με ένα σταυροκατσάβιδο από το κοινό εμπόριο και ευθυγραμμίστε τη μεσαία γραμμή του δείκτη γωνίας κατά μήκος του σημαδιού για 0°.
• Σφίξτε πάλι καλά τη βίδα.

Μεταφορά

(βλέπε εικόνα Υ)

• Οδηγήστε το ηλεκτρικό εργαλείο στη θέση εργασίας.
• Αφαιρέστε το έλασμα επιμήκυνσης.
• Να μεταφέρετε το ηλεκτρικό εργαλείο κρατώντας το από τη λαβή μεταφοράς 26 ή πιάνοντάς από τις αυλακώσεις συγκράτησης 64 στην πλευρά του τραπεζιού σέγας.

▶ Να μεταφέρετε το ηλεκτρικό εργαλείο πάντοτε ανά δυο για να αποφύγετε τον τραυματισμό της πλάτης σας.

▶ Για τη μεταφορά του ηλεκτρικού εργαλείου να χρησιμοποιείτε μόνο τις διατάξεις μεταφοράς και όχι τις προστατευτικές διατάξεις.

220 | Ελληνικά

Συντήρηση και Service

Συντήρηση και καθαρισμός

▶ Βγάζετε το φις από την πρίζα πριν από οποιαδήποτε εργασία στο ηλεκτρικό εργαλείο.

Αν παρ' όλες τις επιμελημένες μεθόδους κατασκευής κι ελέγχου το ηλεκτρικό εργαλείο σταματήσει κάποτε να λειτουργεί, τότε η επισκευή του πρέπει να ανατεθεί σ' ένα εξουσιοδοτημένο συνεργείο για ηλεκτρικά εργαλεία της Bosch.

Όταν ζητάτε διασαφητικές πληροφορίες καθώς και όταν παραγγέλνετε ανταλλακτικά πρέπει να αναφέρετε οπωσδήποτε το 10ψήφιο αριθμό ευρετηρίου που αναγράφεται στην πινακίδα κατασκευαστή.

Καθαρισμός

Na διατηρείτε το ηλεκτρικό εργαλείο και τις σχισμές αερισμού πάντοτε σε καθαρή κατάσταση για να μπορείτε να εργάζεσθε καλά και ασφαλώς.

Ο παλινδρομικός προφυλακτήρας πρέπει να μπορεί να κινείται ελεύθερα και να κλείνει από μόνος του. Γι ́ αυτό να διατηρείτε πάντοτε καθαρό το χώρο γύρω από τον παλινδρομικό προφυλακτήρα.

Na aφαιρείτε μετά από κάθε εργασία τη σκόνη και τα πριονίδια με πεπιεσμένο αέρα ή με ένα μαλακό πινέλο.

Να καθαρίζετε τακτικά το ράουλο ολίσθησης 9 και τις μονάδες φωτισμού και λέιζερ (24, 23).

Εξαρτήματα

Σετ σάκων σκόνης. . . . . . . . . . . 2 605 411 222

'Ελασμα επιμήκυνσης ..... 2 607 001 978

Πριονόδισκοι για ξύλο και υλικά πλακών, σανιδώματα και πήχεις

Πριονόδισκος 216 x 30 mm, 48 δόντια .... 2 608 640 430

Πριονόδισκος 216 x 30 mm, 24 δόντια .... 2 608 640 429

Ανταλλακτικά

Νταβίδι ταχείας σύσφιξης . . . . . 1 609 203 P95

Υπόβαθρο.... 1 609 203 P96

Πλάκες στήριξης....2 607 001 966

Σετ ανθρακοψηκτρών . . . . . . . . 1 609 203 J13

Service και σύμβουλος πελατών

To Service απαντά στις ερωτήσεις σας σχετικά με την επισκευή και τη συντήρηση του προϊόντος σας καθώς και για τα αντίστοιχα ανταλλακτικά. Λεπτομερή σχέδια και πληροφορίες για τα ανταλλακτικά θα βρείτε στην ηλεκτρονική διεύθυνση:

www.bosch-pt.com

Η ομάδα συμβούλων της Bosch σας υποστηρίζει με ευχαρίστηση όταν έχετε ερωτήσεις σχετικές με την αγορά, τη χρήση και τη ρύθμιση των προϊόντων και ανταλλακτικών.

Ελλάδα

Robert Bosch A.E.

Κηφισσού 162

12131 Περιστέρι-Αθήνα

Tel.: [phone] KENTPO

Tel.: [phone] - 83 KENTPO

Fax: [phone]

Fax: [phone]

www.bosch.gr

ABZ Service A.E.

Tel.: [phone] - 378 SERVICE

Fax: [phone]

Απόσυρση

Το πριόνι σανιδωμάτων, τα εξαρτήματα και η συσκευασία πρέπει να ανακυκλώνονται με τρόπο φιλικό προς το περιβάλλον.

Για την ανακύκλωση κατά είδος τα πλαστικά τμήματα φέρουν ένα σχετικό χαρακτηρισμό.

Μόνο για χώρες της ΕΕ:

Μην ρίχνετε τα ηλεκτρικά εργαλεία στα απορρίμματα του σπιτιού σας! Σύμφωνα με την Κοινοτική Οδηγία 2002/96/ΕΚ σχετικά με τις παλαιές ηλεκτρικές και ηλεκτρονικές συσκευές και τη μεταφορά της

οδηγίας αυτής σε εθνικό δίκαιο δεν είναι πλέον υποχρεωτικό τα άχρηστα ηλεκτρικά εργαλεία να συλλέγονται ξεχωριστά για να ανακυκλωθούν με τρόπο φιλικό προς το περιβάλλον.

Τηρούμε το δικαιώμα αλλαγών.

Türkçe | 221
