Produkttyp	Arbeitstisch für Kappsäge
Marke	Bosch
Modell	PTA 2400
Tischlänge ohne Verlängerung	1220 mm
Tischlänge mit Verlängerung	2440 mm
Tischhöhe	820 mm
Maximale Tragfähigkeit (ohne Verlängerung)	160 kg
Maximale Tragfähigkeit (mit Verlängerung)	110 kg (gesamt), 25 kg pro Verlängerung
Gewicht	20,4 kg
Material	Stahl
Enthaltenes Zubehör	Befestigungssätze, Adapter, Längenanschläge, Werkstückstützen, Verlängerungen
Werkzeugkompatibilität	Bosch Standsägen (PCM 7, PCM 8S, PCM 10, Version 2009.05)
Hauptfunktionen	Stabile und verstellbare Auflage für das Sägen von Brettern und Profilen
Einstellungen	Fußhöhe verstellbar, Längenanschlag verstellbar, ausziehbare Verlängerungen
Sicherheit	Arretierstangen, verstellbare Füße für Stabilität, maximale Belastung beachten
Wartung	Regelmäßige Reinigung, Nachziehen der Schrauben, Einstellen der Klemmbacken falls erforderlich
Ersatzteile	Erhältlich über den Bosch-Kundendienst, unter Angabe der Artikelnummer 3 603 M05 0..
Kundendienst	Telefonische und E-Mail-Unterstützung (siehe Anleitung)
Garantie	Gemäß den Bosch-Garantiebedingungen

Häufig gestellte Fragen - PTA 2400 BOSCH

Welche Abmessungen hat der Bosch PTA 2400 Tisch?

Der Tisch ist 1220 mm lang ohne Verlängerung und 2440 mm mit ausgefahrenen Verlängerungen. Seine Höhe beträgt 820 mm.

Was ist das maximale Gewicht, das der PTA 2400 Tisch tragen kann?

Ohne Verlängerung beträgt die maximale Last (Werkzeug + Werkstück) 160 kg. Mit Verlängerungen beträgt sie insgesamt 110 kg, mit einem Limit von 25 kg pro Verlängerung.

Wie montiere ich das Elektrowerkzeug auf den PTA 2400 Tisch?

Setzen Sie das Werkzeug in die Transportposition und positionieren Sie es auf den vorderen und hinteren Adaptern. Verschrauben Sie es mit den Bolzen, Unterlegscheiben und Flügelmuttern des mitgelieferten Befestigungssatzes. Richten Sie die Adapter mit Hilfe der Skala aus und ziehen Sie alle Schrauben fest.

Kann ich eine Säge einer anderen Marke als Bosch auf dem PTA 2400 verwenden?

Der Tisch ist ausschließlich für Bosch Standsägen der Modelle PCM 7, PCM 8S und PCM 10 (Version 2009.05) ausgelegt. Die Verwendung anderer Marken wird aus Sicherheits- und Stabilitätsgründen nicht empfohlen.

Wie stelle ich die Fußhöhe ein, um den Tisch waagerecht auszurichten?

Lockern Sie die Kontermutter unter jedem Fuß, dann schrauben Sie den Fuß hinein oder heraus, bis der Tisch waagerecht ist. Ziehen Sie dann die Kontermutter wieder fest.

Wie verwende ich den Längenanschlag für wiederholte Schnitte?

Lockern Sie den Arretierknopf des Anschlags, positionieren Sie den Anschlag im gewünschten Abstand zum Sägeblatt, dann ziehen Sie den Knopf wieder fest. So können Sie mehrere Werkstücke auf die gleiche Länge sägen.

Wie ist der Vorgang zum Abbau des Tisches?

Entfernen Sie zuerst das Elektrowerkzeug, indem Sie die Befestigungen lösen. Entfernen Sie dann die Adapter und die Befestigungssätze. Klappen Sie die Füße ein, indem Sie die Arretierstangen nach innen drücken. Bringen Sie den Tisch wieder in die Transportposition.

Wie reinige und warte ich den PTA 2400 Tisch?

Reinigen Sie den Tisch regelmäßig mit einem feuchten Tuch, um Sägespäne zu entfernen. Überprüfen und ziehen Sie alle Schrauben und Arretierknöpfe nach. Wenn die Befestigungssätze nicht mehr richtig greifen, stellen Sie die Einstellschraube unter dem Satz ein.

Wo finde ich Ersatzteile für den PTA 2400?

Wenden Sie sich an den Bosch-Kundendienst (Kontaktdaten in der Anleitung) unter Angabe der Artikelnummer 3 603 M05 0.., die auf dem Typenschild des Tisches steht.

Ist der PTA 2400 Tisch stabil für lange Werkstücke?

Ja, er ist dafür ausgelegt, lange Werkstücke dank der Verlängerungen und der höhenverstellbaren Werkstückstützen zu tragen. Achten Sie darauf, die Tragfähigkeit einzuhalten und die Längenanschläge gut zu befestigen.

BEDIENUNGSANLEITUNG PTA 2400 BOSCH

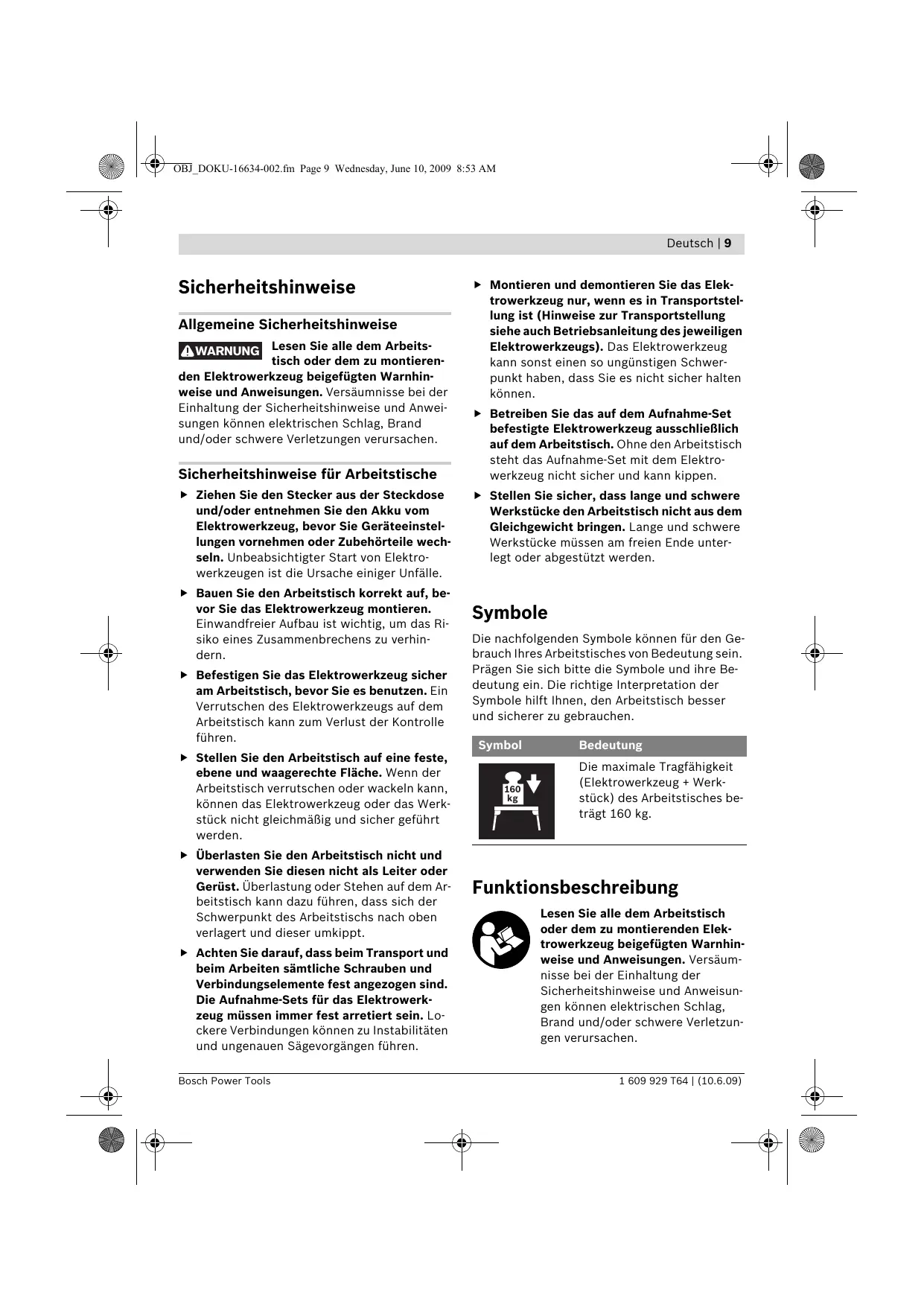

Allgemeine Sicherheitshinweise

WARNUNG

Lesen Sie alle dem Arbeitstisch oder dem zu montierenden

den Elektrowerkzeug beigefügten Warnhinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Ziehen Sie den Stecker aus der Steckdose und/oder entnehmen Sie den Akku vom Elektrowerkzeug, bevor Sie Geräteeinstellungen vornehmen oder Zubehörteile wechseln. Unbeabsichtigter Start von Elektrowerkzeugen ist die Ursache einiger Unfälle. Bauen Sie den Arbeitstisch korrekt auf, bevor Sie das Elektrowerkzeug montieren. Einwandfreier Aufbau ist wichtig, um das Risiko eines Zusammenbrechens zu verhindern. Befestigen Sie das Elektrowerkzeug sicher am Arbeitstisch, bevor Sie es benutzen. Ein Verrutschen des Elektrowerkzeugs auf dem Arbeitstisch kann zum Verlust der Kontrolle führen. Stellen Sie den Arbeitstisch auf eine feste, ebene und waagerechte Fläche. Wenn der Arbeitstisch verrutschen oder wackeln kann, können das Elektrowerkzeug oder das Werkstück nicht gleichmäßig und sicher geführt werden. Überlasten Sie den Arbeitstisch nicht und verwenden Sie diesen nicht als Leiter oder Gerüst. Überlastung oder Stehen auf dem Arbeitstisch kann dazu führen, dass sich der Schwerpunkt des Arbeitstisches nach oben verlagert und dieser umkippt. Achten Sie darauf, dass beim Transport und beim Arbeiten sämtliche Schrauben und Verbindungselemente fest angezogen sind. Die Aufnahme-Sets für das Elektrowerkzeug müssen immer fest arretiert sein. Lockere Verbindungen können zu Instabilitäten und ungenauen Sägevorgängen führen.

Ziehen Sie den Stecker aus der Steckdose und/oder entnehmen Sie den Akku vom Elektrowerkzeug, bevor Sie Geräteeinstellungen vornehmen oder Zubehörteile wechseln. Unbeabsichtigtes Starten von Elektrowerkzeugen ist die Ursache einiger Unfälle. Bauen Sie den Arbeitstisch korrekt auf, bevor Sie das Elektrowerkzeug montieren. Einwandfreier Aufbau ist wichtig, um das Risiko eines Zusammenbrechens zu verhindern. Befestigen Sie das Elektrowerkzeug sicher am Arbeitstisch, bevor Sie es benutzen. Ein Verrutschen des Elektrowerkzeugs auf dem Arbeitstisch kann zum Verlust der Kontrolle führen. - Stellen Sie den Arbeitstisch auf eine feste, ebene und waagerechte Fläche. Wenn der Arbeitstisch verrutschen oder wackeln kann, können das Elektrowerkzeug oder das Werkstück nicht gleichmäßig und sicher geführt werden. - Überlasten Sie den Arbeitstisch nicht und verwenden Sie diesen nicht als Leiter oder Gerüst. Überlastung oder Stehen auf dem Arbeitstisch kann dazu führen, dass sich der Schwerpunkt des Arbeitstisches nach oben verlagert und dieser umkippt. - Achten Sie darauf, dass beim Transport und beim Arbeiten sämtliche Schrauben und Verbindungselemente fest angezogen sind. Die Aufnahme-Sets für das Elektrowerkzeug müssen immer fest arretiert sein. Lockere Verbindungen können zu Instabilitäten und ungenauen Sägevorgängen führen.

• Montieren und demontieren Sie das Elektrowerkzeug nur, wenn es in Transportstellung ist (Hinweise zur Transportstellung siehe auch Betriebsanleitung des jeweiligen Elektrowerkzeugs). Das Elektrowerkzeug kann sonst einen so ungünstigen Schwerpunkt haben, dass Sie es nicht sicher halten können.
• Betreiben Sie das auf dem Aufnahme-Set befestigte Elektrowerkzeug ausschließlich auf dem Arbeitstisch. Ohne den Arbeitstisch steht das Aufnahme-Set mit dem Elektrowerkzeug nicht sicher und kann kippen. Stellen Sie sicher, dass lange und schwere Werkstücke den Arbeitstisch nicht aus dem Gleichgewicht bringen. Lange und schwere Werkstücke müssen am freien Ende unterlegt oder abgestützt werden.

Die nachfolgenden Symbole können für den Gebrauch Ihres Arbeitstisches von Bedeutung sein. Prägen Sie sich die Symbole und ihre Bedeutung ein. Die richtige Interpretation der Symbole hilft Ihnen, den Arbeitstisch besser und sicherer zu gebrauchen.

Die nachfolgenden Symbole können für den Gebrauch Ihres Arbeitstisches von Bedeutung sein. Prägen Sie sich bitte die Symbole und ihre Bedeutung ein. Die richtige Interpretation der Symbole hilft Ihnen, den Arbeitstisch besser und sicherer zu gebrauchen.

Bedeutung

Die maximale Tragfähigkeit (Elektrowerkzeug + Werkstück) des Arbeitstisches beträgt 160 kg.

Die maximale Tragfähigkeit (Elektrowerkzeug + Werkstück) des Arbeitstisches beträgt 160 kg.

Funktionsbuchung

Lesen Sie alle dem Arbeitstisch oder dem zu montierenden Elektrowerkzeug beigefügten Warnhinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bestimmungsgemäßer Gebrauch

Der Arbeitstisch ist bestimmt, ausschließlich folgende Stationärsägen von Bosch aufzunehmen (Stand 2009.05):

- PCM7 3603M012.. - PCM8S 3603L020.. - PCM 10 3603 L01 0..

Zusammen mit dem Elektrowerkzeug ist der Arbeitstisch bestimmt zum Ablängen von Brettern und Profilen.

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Arbeitstisches auf den Grafikseiten.

1 Aufnahme-Set 2 Aufnahmeadapter 3 Sicherungsstift der Arbeitstisch-Beine 4 Höhenverstellbarer Fuß 5 Feststellknauf des Aufnahme-Sets 1 6 Längenanschlag 7 Feststellknauf des Längenanschlags 6 8 Werkstücksauflage 9 Feststellknauf der Werkstücksauflage 8 10 Tischveränderung 11 Sicherungsstift der Tischveränderung 10 12 Befestigungsset Aufnahmeadapter 13 Befestigungsset Elektrowerkzeug 14 Kontermutter 15 Befestigungsbohrung 16 Montage-Gleitplatte 17 Feststellknauf der Tischveränderung 10 18 Einstellschraube des Aufnahme-Sets 1

Abgebildetes oder beschriebenes Zubehör führt nicht zum Standard-Lieferumfang. Das vollständige Zubehör finden Sie in unserem Zubehörprogramm.

Technische Daten

Arbeitstisch		PTA 2400
Sachnummer		3 603 M05 0..
Länge Arbeitstisch ohne Tischveränderung	mm	1220
Länge Arbeitstisch mit Tischveränderung	mm	2440
Höhe Arbeitstisch	mm	820
max. Tragfähigkeit (Elek-trowerkzeug + Werk-stück)ohne Tischveränderung- Aufnahme-Sets	kg	160
max. Tragfähigkeit (Elek-trowerkzeug + Werk-stück)mit Tischveränderung- Aufnahme-Sets	kg	110
- je Tischveränderung	kg	25
Gewicht entsprechend EPTA-Procedure01/2003	kg	20,4

Montage

Lieferumfang

Beachten Sie dazu die Darstellung des Lieferumfangs am Anfang der Betriebsanleitung.

Prüfen Sie vor der Montage des Arbeitstisches, ob alle unten aufgeführten Teile mitgeliefert wurden:

Nr.	Bezeichnung	Anzahl
	Arbeitstisch PTA 2400	1
1	Aufnahme-Set	2
5	Feststellknauf des Aufnahme-Sets	2
2	Aufnahmeadapter	2
12	Befestigungsset Aufnahme-adapterbestehend aus:- Montage-Gleitplatte	4
	- Sechskantschraube(M8 x 15)	4
	- Unterlegscheibe	4
8	Werkstückauflage	2
6	Längenanschlag	2
7	Feststellknauf des Längen-anschlags	2
	Schlosssschraube (M6 x 46)	2
13	Befestigungsset Elektrowerk-zeugbestehend aus:- Sechskantschraube(M8 x 50)- UnterlegscheibeFlügelmutter	48
		4

Zusätzlich zum Lieferumfang benötigte Werkzeuge:

Kreuzschlitzschraubendreher - Schraubenschlüssel

Arbeitstisch montieren

• Entnehmen Sie alle mitgelieferten Teile vorsichtig aus ihrer Verpackung.
• Entfernen Sie sämtliches Packmaterial.

Arbeitstisch aufstellen (siehe Bilder A1-A2)

• Legen Sie den Arbeitstisch mit den Beinen nach oben auf den Boden.
• Drücken Sie den Sicherungsstift 3 nach innen und schwenken Sie das Bein nach außen, bis der Sicherungsstift wieder hörbar einrastet.
• Wiederholen Sie diesen Arbeitsschritt mit den anderen drei Beinen.
• Drehen Sie den Arbeitstisch um in die Arbeitsposition. Das Herstellerlogo muss lesbar nach vorne zeigen. Vergewissern Sie sich, dass der Arbeitstisch stabil ist und alle Sicherungsstifte eingerastet sind.

Ein höhenverstellbarer Fuß 4 hilft Ihnen, den Arbeitstisch auszurichten.

• Lösen Sie die Kontermutter 14 und schrauben Sie den Fuß solange ein oder aus, bis der Arbeitstisch eben ausgerichtet ist und alle vier Beine auf dem Boden stehen.

Längenanschlag und Werkstücksauflage montieren (siehe Bilder B1-B2)

Verschrauben Sie den Längenanschlag 6 mithilfe der Schraube M6 x 46 und des Feststellknaufs 7 mit der Werkstückauflage 8. - Stecken Sie die Werkstücksauflage in die Tischverlängerung 10. - Ziehen Sie zum Arretieren der Werkstücksauflage den Feststellknauf 9 an. - Wiederholen Sie diese Arbeitsschritte mit der zweiten Werkstückauflage.

Arbeitstisch vorbereiten

Aufnahme-Sets vorbereiten (siehe Bilder C1-C3)

• Setzen Sie die beiden Aufnahme-Sets 1 so auf den Arbeitstisch, dass die Beschriftung lesbar ist.
• Ziehen Sie die beiden Feststellknäufe 5 lose an.
• Setzen Sie die Aufnahmeadapter 2 mit der flachen Seite nach oben auf die beiden Aufnahme-Sets und verschieben Sie sie soweit, dass die Befestigungsbohrungen 15 zur Deckung gebracht werden.
• Führen Sie jeweils zwei Montage-Gleitplatten 16 (quer, mit der flachen Seite nach oben) von hinten in das Führungsfach der Aufnahme-Sets 1 ein. Verschieben Sie die Montage-Gleitplatten soweit, dass sie mit den Befestigungsbohrungen 15 zur Deckung gebracht werden. Verschrauben Sie Aufnahme-Set und Aufnahmeadapter lose mit Hilfe der Unterlegscheiben und Sechskantschrauben aus dem Befestigungsset 12. Ziehen Sie danach die beiden Feststellknäufe 5 der Aufnahme-Sets fest an.

Elektrowerkzeug auf den Aufnahme-Sets befestigen (siehe Bilder D1-D3)

• Bringen Sie das Elektrowerkzeug in die Transportstellung. Hinweise zur Transportstellung finden Sie in der Betriebsanleitung des jeweiligen Elektrowerkzeugs.
• Positionieren Sie das Elektrowerkzeug so auf dem vorderen Aufnahmeadapter, dass die vorderen Montagebohrungen am Elektrowerkzeug mit den Langlöchern des Aufnahmeadapters zur Deckung gebracht werden. Verschrauben Sie den vorderen Aufnahmeadapter und das Elektrowerkzeug mit den Sechskantschrauben, Unterlegscheiben und Flügelmuttern aus dem Befestigungsset 13.
• Verschieben Sie den hinteren Aufnahmeadapter so, dass die hinteren Montagebohrungen am Elektrowerkzeug mit den Langlöchern des Aufnahmeadapters zur Deckung gebracht werden. Verschrauben Sie den hinteren Aufnahmeadapter und das Elektrowerkzeug mit den Sechskantschrauben, Unterlegscheiben und Flügelmuttern aus dem Befestigungsset 13.
• Richten Sie die Aufnahmeadapter 2 möglichst aus. Die aufgeprägte Skala hilft Ihnen dabei, den gleichen Abstand auf beiden Seiten einzustellen.
• Ziehen Sie zum Abschluss alle Schrauben des Befestigungssets 12 (Aufnahme-Adapter) und alle Flügelmuttern des Befestigungssets 13 (Elektrowerkzeug) fest an.

Betrieb

Arbeitshinweise

Überlasten Sie den Arbeitstisch nicht. Beachten Sie immer die maximale Tragfähigkeit des Arbeitstisches und der beiden Tischverlängerungen.

Halten Sie das Werkstück immer gut fest, besonders den längeren, schwereren Abschnitt. Nach dem Durchtrennen des Werkstücks kann sich der Schwerpunkt so ungünstig verlagern, dass der Arbeitstisch kippt.

Legen Sie das Werkstück wenn möglich immer auf eine oder auf beiden Werkstücksauflagen.

Arbeitstisch verlängern (siehe Bilder F1-F2)

Lange Werkstücke müssen am freien Ende unterlegt oder abgestützt werden.

• Legen Sie Ihr langes Werkstück auf den Sägetisch des Elektrowerkzeugs.
• Lösen Sie den Feststellknauf 17 und ziehen Sie die Tischverlängerung 10 bis zum gewünschten Abstand nach außen.

Durch den Sicherungsstift 11 kann die Tischverlängerung nur bis zum Anschlag herausgezogen werden.

• Ziehen Sie diesen Feststellknauf wieder an.
• Lösen Sie den Feststellknauf 9 und passen Sie die Höhe der Werkstückauflage 8 so an, dass Ihr Werkstück gerade aufliegt.

Das Werkstück muss plan auf dem Sägetisch des Elektrowerkzeugs aufliegen.

• Ziehen Sie diesen Feststellknauf wieder an.

Gleich lange Werkstücke sägen (siehe Bild G)

Zum einfachen Sägen von gleich langen Werkstücken können Sie den Längenanschlag 6 verwenden.

• Stellen Sie die gewünschte Werkstücklänge ein. (siehe Bilder F1-F2)
• Lösen Sie den Feststellknauf 7 und positionieren Sie den Längenanschlag 6 im gewünschten Abstand zum Sägeblatt des Elektrowerkzeugs.
• Ziehen Sie diesen Feststellknauf wieder an.

Klammer des Aufnahme-Sets einstellen (siehe Bild H)

Die Klammer, die das Aufnahme-Set 1 mit Hilfe des Feststellknaufs 5 auf dem Arbeitsstisch arretiert, müssen Sie nach intensivem Gebrauch des Arbeitsstisches gegebenenfalls einstellen.

• Entfernen Sie das Elektrowerkzeug von den Aufnahme-Sets. Drehen Sie das Aufnahme-Set um.
• Drehen Sie die Einstellschraube 18 im Uhrzeigersinn, wenn das Aufnahme-Set trotz festem Anziehen des Feststellknaufs auf dem Arbeitstisch nicht arretiert werden kann. Drehen Sie die Einstellschraube 18 gegen den Uhrzeigersinn, wenn das Aufnahme-Set nicht gleichzeitig auf beiden Schienen (vorn und hinten) des Arbeitstisches passt.
• Überprüfen Sie den festen und korrekten Sitz des Aufnahme-Sets und wiederholen Sie gegebenenfalls die Einstellung.
• Wiederholen Sie die Arbeitsschritte mit dem zweiten Aufnahme-Set.

Wartung und Service

Wartung

Sollte der Arbeitstisch trotz sorgfältiger Herstellungs- und Prüfverfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kundendienststelle für Bosch-Elektrowerkzeuge ausführen zu lassen.

Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Sachnummer laut Typenschild des Arbeitsstisches an.

Kundendienst und Kundenberatung

Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosionszeichnungen und Informationen zu Ersatzteilen finden Sie auch unter:

www.bosch-pt.com

Das Bosch-Kundenberater-Team hilft Ihnen gerne bei Fragen zu Kauf, Anwendung und Einstellung von Produkten und Zubehör.

www.bosch-do-it.de, das Internetportal für Heimwerker und Gartenfreunde.

www.dha.de, das komplette Service-Angebot der Deutschen Heimwerker Akademie.

Deutschland

Robert Bosch GmbH

Servicezentrum Elektrowerkzeuge

Zur Luhne 2

37589 Kalefeld - Willershausen

Tel. Kundendienst: [phone]

Fax: [phone]

E-Mail: [e-mail]

Tel. Kundenberatung: [phone]

Fax: [phone]

E-Mail: kundenberatung [e-mail]

Österreich

Tel.: [phone]

Fax: [phone]

E-Mail:

[e-mail]

Schweiz

Tel.: [phone]

Fax: [phone]

Luxemburg

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Entsorgung

Arbeitstisch, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden.

Änderungen vorbehalten.

Sicherheitshinweise

E-Mail: [e-mail]

Irland

Origo Ltd.

Unit 23 Magna Drive

Magna Business Park

City West

Dublin 24

Tel. Service: [phone]

Fax: [phone]

20 | Deutsch

Abbildung der Komponenten

E-Mail: [e-mail]

Entsorgung

Arbeitstisch, Zubehör und Verpackungen sollten einer umweltgerechten Wiederverwertung zugeführt werden.
