PTA 2400 - Scie à onglet BOSCH - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Établi de travail
Matériau	Acier robuste
Charge maximale	Non précisé
Dimensions	Non précisées
Poids	Non précisé
Réglage de la hauteur	Oui
Surface de travail	Plateau ajustable
Type de pieds	Pieds pliables
Utilisation	Support pour outils et matériaux
Montage	Assemblage requis
Accessoires inclus	Non précisé
Couleur	Gris métallisé
Poignées	Oui, pour transport
Compatibilité	Outils standards
Garantie	Non précisée

FOIRE AUX QUESTIONS - PTA 2400 BOSCH

Comment assembler le BOSCH PTA 2400 ?

Pour assembler le BOSCH PTA 2400, suivez le manuel d'instructions fourni. Assurez-vous que toutes les pièces sont présentes et suivez les étapes d'assemblage en respectant l'ordre indiqué.

Pourquoi ma scie ne démarre-t-elle pas ?

Vérifiez que l'appareil est correctement branché et que la prise de courant fonctionne. Assurez-vous également que le bouton d'alimentation est en position 'ON'.

Comment remplacer la lame de la scie ?

Pour remplacer la lame, débranchez l'appareil, puis utilisez la clé fournie pour desserrer le boulon de la lame. Retirez la lame usagée et installez la nouvelle en veillant à respecter le sens de rotation.

Quel type de lame utiliser avec le BOSCH PTA 2400 ?

Utilisez des lames de scie compatibles avec le modèle PTA 2400, spécifiquement conçues pour le type de matériau que vous souhaitez couper (bois, métal, etc.).

Comment nettoyer mon BOSCH PTA 2400 ?

Débranchez l'appareil et utilisez un chiffon doux pour nettoyer la surface. Évitez d'utiliser des produits abrasifs. Vérifiez également l'intérieur pour retirer les débris accumulés.

Que faire si la scie vibre trop pendant l'utilisation ?

Une vibration excessive peut être due à un mauvais montage de la lame ou à une lame usée. Vérifiez le montage et assurez-vous que la lame est en bon état.

Comment régler la profondeur de coupe ?

La profondeur de coupe peut être ajustée en tournant le mécanisme de réglage situé sur le côté de l'appareil. Réglez-le selon vos besoins avant de commencer la coupe.

Où trouver des pièces de rechange pour le BOSCH PTA 2400 ?

Les pièces de rechange peuvent être commandées directement sur le site de Bosch ou auprès de revendeurs agréés. Vérifiez le numéro de modèle pour commander les bonnes pièces.

Mon appareil fait un bruit étrange, que faire ?

Un bruit étrange peut indiquer un problème avec la lame ou les roulements. Vérifiez immédiatement l'état de la lame et faites inspecter l'appareil par un professionnel si nécessaire.

MODE D'EMPLOI PTA 2400 BOSCH

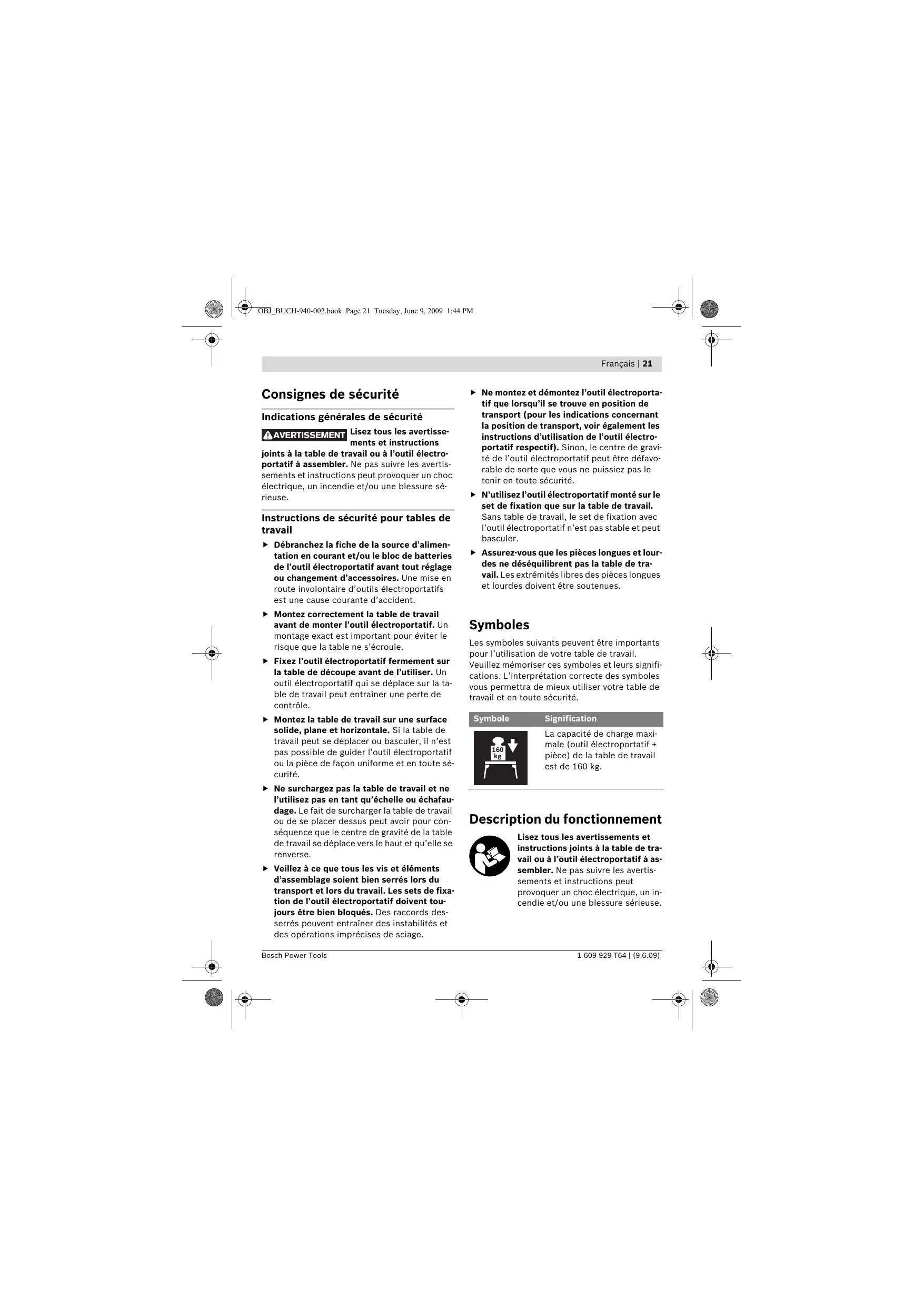

Consignes de sécurité

Indications generales de sécurité

AVERAGE

Lisez tous les averissements et instructions

joints à la table de travail ou à l'outil électroportatif à assembler. Ne pas suivre les averissements et instructions peut provoquer un choc électrique, un incendie et/ou une blessure sérieuse.

Instructions de sécurité pour tables de travail

• Débranche la fiche de la source d'alimentation en courant et/ou le bloc de batteries de l'outil électroportatif avant tout réglage ou changement d'accessoires. Une mise en route involontaire d'outils électroportatifs est une cause courante d'accident.
  Montez correctement la table de travail avant de monter l'outil electropotatif. Un montage exact est important pour éviter le risque que la table ne s'écroule.
  Fixez l'outil electroportatif fermement sur la table de découverte avant de l'utiliser. Un outil electroportatif qui se déplace sur la table de travail peut entraîner une perte de contrôle.
  Montez la table de travail sur une surface solide, plane et horizontale. Si la table de travail peut se déplacer ou basculer, il n'est pas possible de guider l'outil electroportatif ou la piece de façon uniforme et en toute sécurité.
  Ne surchargez pas la table de travail et ne l'utilise pas en tant qu'échelle ou échafau-dage. Le fait de surcharger la table de travail ou de se placer dessus peut avoir pour conséquence que le centre de gravité de la table de travail se déplace vers le haut et qu'elle se renverse.
  Veiliez à ce que tous les vis et éléments d'assemblage soient bien serrés lors du transport et lors du travail. Les sets de fixation de l'outil electroportatif doivent toutes être bien bloqués. Des raccords desserrés peuvent entrainer des instabilités et des opérations imprécises de sciage.

Ne montez et demontez l'outil electropo-tatif que lorsqu'il se trouve en position de transport (pour les indications concernant la position de transport, voir également les instructions d'utilisation de l'outil electropo-tatif respectif). Sinon, le centre de gravite de l'outil electropo-tatif peut être défavorable de sorte que vous ne puissiez pas le tenir en toute sécurité.
N'utilizez l'outil electroportatif monté sur le set de fixation que sur la table de travail. Sans table de travail, le set de fixation avec l'outil electroportatif n'est pas stable et peut basculer.
Assurez-vous que les pièces longues et lour des ne déséquilibrent pas la table de travail. Les extrémités libres des pièces longues et lourdes doivent être soutenues.

Symboles

Les symboles suivants peuvent être importants pour l'utilisation de votre table de travail.

Veuillez mémoriser ces symboles et leurs significations. L'interprétation correcte des symboles vous permettra de nouveaux utiliser votre table de travail et en toute sécurité.

Symbole

Signification

La capacité de charge maxi-male (outil electropotatif + piece) de la table de travail est de 160kg .

Description du fonctionnement

Lisez tous les avertissements et instructions joints à la table de travail ou à l'outil électroportatif à assembler. Ne pas suivre les avertissements et instructions peut provoquer un choc électrique, un incendie et/ou une blessure sérieuse.

22 | Français

Utilisation conforme

La table de travail est concise pour intégrer exclusivement les scies stationnaires suivantes de Bosch (version 2009.05):

• PCM 7 3603 M01 2..
  -PCM8S 3603L020..
• PCM 10 3603 L01 0..

Avec l'outil électroportatif, la table de travail est concise pour le découpage de planches et de profilés.

Eléments de l'appareil

La numérotation des éléments se refère à la représentation de la table de travail sur les pages graphiques.

1 Set de fixation
2 Adaptateur
3 Tige de blocge des pieds de la table de travail
4 Pied, régable en hauteur
5 Bouton de blocage du set de fixation 1
6 Butée de longueur
7 Bouton de blocage de la butée de longueur 6
8 Support de la pièce
9 Bouton de blocage du support de table 8
10 Rallonge de table
11 Tige de blocage de la rallonge de table 10
12 Set de montage de l'adaptateur
13 Set de montage de l'outil électroportatif
14 Contre-écrou
15 Alésage de fixation
16 Plaque de glissement
17 Bouton de blocage de la rallonge de table 10
18 Vis de réglage du set de fixation 1

Les accessoires décrites ou illustrés ne sont pas tous compris dans la fourniture. Vous trouvez les accessoires complets dans notre programme d'accessoires.

\section*{Caracteristiques techniques}

Table de travail		PTA 2400
N° d'article		3 603 M05 0..
Longueur de la table de travail sans rallonge	mm	1220
Longueur de la table de travail avec rallonge	mm	2440
Hauteur de la table de travail	mm	820
Capacité de charge max. (outil électroportatif + piece) sans rallonge
- Sets de fixation	kg	160
Capacité de charge max. (outil électroportatif + piece) avec rallonge
- Sets de fixation	kg	110
- par rallonge	kg	25
Poids suivant EPTA-Procédure 01/2003	kg	20,4

Montage

Accessoires fournis

Respectez également l'indication du contente de l'emballage au début des instructions d'utilisation.

Avant le montage de la table de travail, vérifie si toutes les pieces indiquées ci-dessous ont eté fournies :

N°	Désignation	Nombre
	Table de travail PTA 2400	1
1	Set de fixation	2
5	Bouton de blocage du set de fixation	2
2	Adaptateur	2
12	Set de montage de l'adaptateur comprenant : - Plaque de glissement - Boulon à tête hexagonale (M8 x 15) - Rondelle	4 4 4
8	Support de la pièce	2
6	Butée de longueur	2
7	Bouton de blocage de la bu-tée longitudinale	2
	Boulon brut à tête bombée (M6 x 46)	2
13	Set de montage de l'outil électroportatif comprenant : - Boulon à tête hexagonale (M8 x 50) - Rondelle - Ecroupillon	4 8 4

D'autres outils nécessaires, pas fournis avec l'appareil :

• Tournevis en croix
• Clé

Montage de la table de travail

• Retirez avec précaution de l'emballage toutes les pièces fournies.
• Enlevez tout emballage.

Installer la table de travail (voir figures A1-A2)

• Posez la table de travail sur le sol, les pieds vers le haut.
• Appuyez la tige de blocage 3 vers l'intérieur et basculez le pied vers l'extérieur jusqu'à ce que la tige de blocage s'encliquette à nouveau de façon perceptible.
• Répétez cette opération avec les trois autres pieds.
• Retournez la table de travail pour la mesure en position de travail.

Le logo du fabricant doit etre lisible par I'avant.

Assurez-vous à ce que la table de travail soit stable et que toutes les tiges de blocage se soient encliquétées.

Un pied réglable en hauteur 4 vous aide à aligner la table de travail.

• Desserrez le contre-écrou 14 et vissez ou dé-vissez le pied jusqu'à ce que la table de travail soit alignée horizontally et que les quatre pieds touchent le sol.

Monter la butée de longueur et le support de table (voir figures B1-B2)

• Vissez la butée de longueur 6 à l'aide de la vis M6 x 46 et du bouton de blocage 7 au support de table 8.
• Enforcez le support de table dans la rallonge 10.
  Pour bloquer le support de table, serrez le bouton de blocage 9.
• Répétez cette opération avec le deuxième support de table.

24 | Français

Preparation de la table de travail

Préparer les sets de fixation (voir figures C1-C3)

Montez les deux sets de fixation 1 sur la table de travail de sorte à ce que l'inscription soit lisible.
- Serrez 5 légèrement les deux boutons de blocage.
Montez les adaptateurs 2, le cotoé plan vers le haut, sur les deux sets de fixation et déplace-ces des sorte à faire coïncider les alésages de fixation 15.
- Introduisez deux plaques de glissement 16 (perpendicularitément, le côté plat vers le haut) par l'arrête dans le trou longitudinal des sets de fixation 1.

Déplacez les plaques de glissement de sorte à les faire coïncider avec les alésages de fixation 15.

• Serrez le set de fixation et l'adaptateur lége rement à l'aide des rondelles et des vis hexagonales du set de fixation 12.
• Ensuite, serrez les deux boutons de blocage 5 des sets de fixation fermement.

Monter l'util electrolyportatif sur les sets de fixation (voir figures D1-D3)

• Mettez l'outil électroportatif en position de transport. Vous trouvrez des indications pour la position de transport dans les instructions d'utilisation de l'outil électroportatif respectif.
  Positionnez l'outil électroportatif sur l'adaptateur avant de sorte à faire coïncider les alésages de fixation avant de l'outil électropor-tatif avec les trouss longitudinaux de l'adaptateur.
• Vissez l'adaptateur avant et l'outil électropotatif avec les vis hexagonales, les rondelles et les vis papillon du set de fixation 13.
• Déplacez l'adaptateur arrêté de sorte à faire coïncider les alésages de fixation arrêté de l'outil électroportatif avec les trouss longitudinaux de l'adaptateur.
• Vissez l'adaptateur arrêté et l'utilé electropotatif avec les vis hexagonales, les rondelles et les vis papillon du set de fixation 13.
• Alignez l'adaptateur 2 régulièrement.

La graduation marquee vous aide à régler la même distance des deux côtes.

• A la fin, serrez fermement toutes les vis du set de fixation 12 (adaptateur) et toutes les vis papillon du set de fixation 13 (outil électroportatif).

Mise en marche

Instructions d'utilisation

Ne surchargez pas la table de travail. Respectez toujours la capacité de charge maximale de la table de travail et des deux rallonges.

Tenez toujours bien la pièce, rundout la partie plus longue et plus lourde. Une fois la pièce dé-coupée, le centre de gravité peut se déplacer infavorablement de sorte que la table de travail bascule.

Si possible, placez la piece toujours sur un ou sur les deux supports.

Rallonger la table de travail (voir figures F1-F2)

Les extrémités libres des pieces longues doivent être soutenues.

• Placez votre pièce longue sur la table de sciaège de l'outil électroportatif.
• Desserrez le bouton de blocage 17 et tirez vers l'extérieur la rallonge de la table 10 jusqu'à ce que la distance souhaitée soit atteinte.

La tige de blocage 11 permet de sorting la rallonge de table jusqu'à la butée.

• Resserrez le bouton de blocage.
• Desserrez le bouton de blocage 9 et ajustez la hauteur du support de la pièce 8 de sorte que votre pièce soit horizontal.

La pièce doit être placée à plat sur la table de sciage de l'outil électroportatif.
- Resserrez le bouton de blocage.

Sciage de pieces de la même longueur (voir figure G)

Pour un sciage facile de pieces de la même longueur, il est possible d'utiliser la butée de longueur 6.

• Reglez la longueur de piece désirée. (voir figures F1-F2)
• Desserrez le bouton de blocage 7 et position-nez la butée de longueur 6 dans la distance souhaïée vers la lame de scie de l'outil électroportatif.
• Resserrez le bouton de blocage.

Régler la bride du set de fixation (voir figure H)

Le cas échéant, vous doivent regler la bride qui bloque le set de fixation 1 à l'aide du bouton de blocage 5 sur la table de travail après une utilisation intensive de la table de travail.

• Enlevez l'utilélectroportatif des sets de fixation.
• Retournez le set de fixation.
• Tournez la vis de réglage 18 dans le sens des aiguilles d'une montre s'il n'est pas possible de bloquer le set de fixation sur la table de travail, bien que le bouton de blocage ait été serré fermement.

Tournez la vis de réglage 18 dans le sens inverse des aiguilles d'une montre si le set de fixation ne va pas sur les deux rails (avant et arrrière) de la table de travail.

• Contrôlez la position ferme et solide du set de fixation, et, le cas échéant, répétez le réglage.
• Répétez ces opérations avec le deuxième set de fixation.

Entretien et service après-venture

Entretien

Si, malgré tous les soins apportés à la fabrication et au contrôle de la table de travail, celle-ci devait avoir un défaut, la réparation ne doit être confiée qu'à une station de service après-venture agrée pour outillage Bosch.

Pour toute commande de renseignement ou commande de pieces de rechange, nous préciser impérativement le numéro d'article à dix chiffres de la table de travail indiqué sur la plaque signalétique.

Service après-venture et assistance des clients

Notre service après-vente répond à vos questions concernant la réparation et l'entretien de votre produit et les pieces de rechange. Vous trouverez des vues éclatées ainsi que des informations concernant les pieces de rechange également sous :

www.bosch-pt.com

Les conseillers techniques Bosch sont à votre disposition pour répondre à vos questions concernant l'achat, l'utilisation et le réglage de vos produits et leurs accessoires.

France

You estes un utiliseur, contactez :

Le Service Clientèle Bosch Outillage Electroportatif

Tel.: [phone]

(cou't d'une communication locale)

Fax:[phone]

E-Mail:

[e-mail]

You estes un revendeur, contactez :

ServiceAprès-VenteElectroportatif

126, rue de Stalingrad

93705 DRANCY Cedex

Tel.: [phone]

Fax: [phone]

E-Mail:

[e-mail]

Belgique, Luxembourg

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Suisse

Tel.: [phone]

Fax:[phone]

Elimination des déchets

Les tables de travail, ainsi que leurs accessoires et emballages, doivent pouvoir suivir chacun une voie de recyclage appropriée.

Sous réserve de modifications.
