MANUALE UTENTE PTA 2400 BOSCH

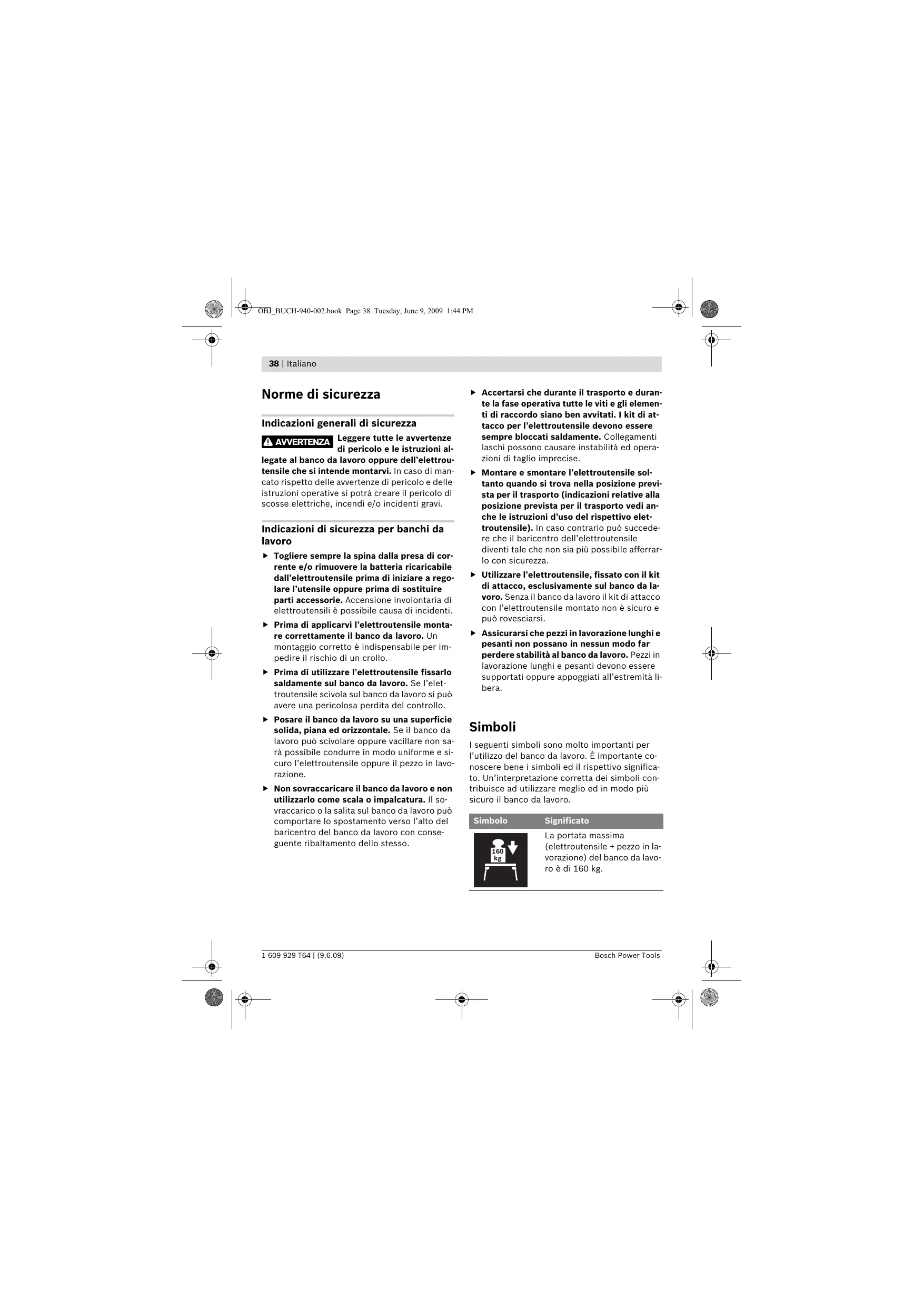

Indicazioni generali di sicurezza

AWERTENZA

Leggere tutte le avventenze di pericolo e le istruzioni al-

legate al banco da lavoro oppure dell'eletttroutensile che si intende montarvi. In caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrare create il pericolo di scosse elettriche, incendi e/o incidenti gravi.

Indicazioni di sicurezza per banchi da lavoro

Togliere sempre la spina alla presa di corrente e/o rimuovere la batteria ricaricabile dall'elettroutensile prima di iniziare a regolare l'utensile oppure prima di sostituire parti accessorie. Accensione involontaria di elettroutensili è possibile causa di incidenti.
Prima di applicarvi l'elettroutensile montare correttamente il banco da lavoro. Un montaggio corretto è indispensable per impedire il rischio di un crollo.
- Prima di utilizzato l'elettroutensile fissarlo saldamente sul banco da lavoro. Se l'elettroutensile scivola sul banco da lavoro si può avere una pericolosa perdita del controllo.
Posare il banco da lavoro su una superficie solida, pianad orizzontale. Se il banco da lavoro può scivolare oppure vacillare non sare possibile condurre in modo uniforme e sicuro l'elettroutensile oppure il pezzo in lavorazione.
Non sovraccaricare ilenco da lavoro e non utilizzato come scala o impalcatura. Il sovraccarico o la salute sulenco da lavoro può comportare lo spostamento verso l'alto del baricentro delenco da lavoro con seguente ribaltamento dello stesso.

Accertarsi che durante il trasporto e durante la fase operativa tutte le viti e gli elementi di raccordo siano ben avvitati. I kit di attacco per l'eletttroutensile devono essere sempre bloccati saldamente. Collegamenti laschi possono causare instabilità ed operazioni di taglio imprecise.
Montare e smontare l'elettroutensile soltanto quando si trova nella posizione prevista per il trasporto (indicazioni relative alla posizione prevista per il trasporto vedi anche le istruzioni d'uso del rispettivo elettroutensile). In caso contrario cui sucescere che il baricentro dell'elettroutensile diventi tale che non sia più possibile afferrarlo con sicurezza.
Utilizzare l'elettroutensile, fissato con il kit di attacco, esclusivamente sul banco da lavoro. Senza il banco da lavoro il kit di attacco con l'elettroutensile montato non è sicuro e può rovesciarsi.
Assicurarsi che peszi in lavorazione lunghi e pesanti non possano in nessun modo far perdere stabilità al banco da lavoro. Pezioni in lavorazione lunghi e pesanti devono essere supportati oppure appoggiati all'estremità libera.

Simboli

I seguenti simboli sono molto importanti per l'utilizzo del banco da lavoro. è importante conoscere bene i simboli ed il rispetto significato. Un'interpretazione corretta dei simboli contribuisce ad utilizzato meglio ed in modo più sicuro il banco da lavoro.

Simbolo

Significato

La portata massima (elettroutensile + pezzo in lavorazione) del banco da lavoro è di 160 kg.

Italiano

39

Descrizione del funzionamento

Leggere tutte le avventenze di pericolo e le istruzioni allegate al banco da lavoro oppure dell'elettroutensile che si intende montarvi. In caso di mancato rispetto delle avventenze di pericolo e delle istruzioni operative si potra create il pericolo di scosse elettriche, incendi e/o incidenti gravi.

Uso conforme alle norme

Il lavoro da lavoro è idoneo esclusivamente a supportare le seguenti seghe per uso stazionario (Edizione 2009.05):

-PCM7

3603M012..

-PCM8S

3603 L02 0..

-PCM10

3603 L01 0..

In combinazione con l'eletttroutensile, il banco da lavoro è destinato al taglio su misura di ravole e profilati.

Componenti illustrati

La numeroazione dei componenti si riferisce all'illustrazione del banco da lavoro riportata sulle pagine con la rappresentazione grafica.

1 Kit di attacco
2 Adattatore per attacco
3 Spina di sicurezza delle gambe del banco da lavoro
4 Piedino regolabile in altezza
5 Manopola d'arresto del kit di attacco 1
6 Guida longitudinalae
7 Manopola d'arresto della guida longitudinale 6
8 Supporto per il pezzo in lavorazione
9 Manopola d'arresto del supporto per il pezzo in lavorazione 8
10 Prolunga delenco
11 Spina di sicurezza della prolunga del banco 10

12 Kit di fissaggio adattatore per attacco
13 Kit di fissaggio eletttroutensile
14 Controdado
15 Foro per il fissaggio
16 Piastra scorrevole di montaggio
17 Manopola d'arresto della prolunga del banco 10
18 Manopola di regolazione del kit di attacco 1

L'accessorio illustrato oppure descritto non è compreso nel volume di fornitura standard. L'accessorio completò contentudo nel loro programma accessori.

Dati tecnici

Banco da lavoro	PTA 2400
Codice prodotto		3 603 M05 0..
Lunghezza lavoro da lavoro senza prolunga delenco	mm	1220
Lunghezza lavoro da lavoro con prolunga delenco	mm	2440
Altezza lavoro da lavoro	mm	820
max. portata(elettroutensile + pezzo in lavorazione)senza prolunga del banco- Kit di attacco	kg	160
max. portata(elettroutensile + pezzo in lavorazione)con prolunga del banco- Kit di attacco	kg	110
- ogni prolunga del banco	kg	25
Peso in funzione dellaEPTA-Procedure 01/2003	kg	20,4

Montaggio

Volume di forniturà

A riguardo osservare l'illustrazione del volume di fornitura riportata all'inizio delle istruzioni per l'uso.

Controllare prima del montaggio del banco da lavoro se sono state fornite tutte le parti sotto elencate:

No.	Denominazione	Quantità
	Banco da lavoro PTA 2400	1
1	Kit di attacco	2
5	Manopola d'arresto del kit di attacco	2
2	Adattatore per attacco	2
12	Kit di fissaggio adattatore per attacco composto da: - Piastra scorrevole di montaggio - Vite a testa esagonale (M8 x 15) - Rondella	4 4 4
8	Supporto per il pezzo in lavorazione	2
6	Guida longitudinale	2
7	Manopola d'arresto della guida longitudinale	2
	Vite da legno a testa quadra (M6 x 46)	2
13	Kit di fissaggio eletttroutensile composto da: - Vite a testa esagonale (M8 x 50) - Rondella - Dado ad alette	4 8 4

Utensili necessari non compresi nel volume di fornitura:

• Cacciavite a croce
• Chiave per viti

Montaggio delenco da lavoro

• Togliere con cautela dal loro imballaggio tutti i particolari forniti in dotazione.
  Rimuovere tutto il materiale d'imballaggio.

Installazione del banco da lavoro (vedi figure A1-A2)

• Mettere il banco da lavoro sul pavimento con le gambe verso l'alto.
• Premere la spina di sicurezza 3 versus l'interno ed orientare la gamba versus l'esterno fino a quando la spina di sicurezza scatta in posizione in modo percettibile.
  Ripetere esta operazione con le altre tre gambe.
• Voltare ilenco da lavoro in posizione operativa.

Il logo del produttore deve essere rivolto in avanti in modo leggibile.

• Assicurarsi che ilenco da lavoro sia stabile e che tutte le spine di sicurezza siano scattate in posizione.
  Un piedino regolabile in altezza 4 è d'aiuto per allineare correttamente il banco da lavoro.
• Allentare il controdado 14 ed avvitare oppure svitare il piedino fino a quando il banco da lavoro è allineato in piano e tutte e quattro le gambe appoggiano sul pavimento.

Montaggio della guida longitudinale e del supporto per il pezzo in lavorazione (vedi figure B1-B2)

• Avvitare la guida longitudinale 6 con l'ausilio della vite M6 x 46 e della manopola d'arresto 7 al supporto per il pezzo in lavorazione 8.
• Inserire il supporto per il pezzo in lavorazione nella prolunga del banco 10.
• Per il blocco del supporto per il pezzo in lavorazione serrare la manopola d'arresto 9.
  Ripetere esta operazione con il secondo supporto per il pezzo in lavorazione.

Preparazione del banco da lavoro

Preparazione del kit di attacco (vedi figure C1-C3)

• Applicare entrambi i kit di attacco 1 sul banco da lavoro in modo che la dicitura sia leggibile.
• Serrare entrambé le manopole d'arresto 5 al-lentate.
• Posizione are gli adattatori per attacco 2 con il lato piatto verso l'alto su entrambi i kit di attacco e spinnerli fino a quando i fori di fissaggio 15 coincidono.
• Inserire due piastre scorrevoli di montaggio 16 (oblique, con il lato piatto verso l'alto) da diaetro nella guida dei kit di attacco 1. Spingere le piastre scorrevoli di montaggio fino a quando coincidono con i fori di fissaggio 15.
• Avvitare il kit di attacco e l'adattatore per attacco allentati con l'ausilio delle rondelle e delle viti a testa esagonale del kit di fissaggio 12.
• Serrare saldamente quando entrambé le manopole d'arresto 5 dei kit di attacco.

Fissaggio dell'elettroutensile al kit di attacco (vedi figure D1-D3)

• Portare l'elettroutensile in posizione di trasporto. Istruzioni relative alla posizione di trasporto sono indicate nelle struzioni d'uso del rispetto elettroutensile.
• Posizionare l'elettroutensile sull'adattatore per attacco anteriore in modo che i fori di montaggio anteriore sull'elettroutensile coincidano con i fori longitudinali dell'adattatore per attacco.
• Avvitare l'adattatore per attacco anteriore e l'elettroutensile con le viti a testa esagonale, le rondelle ed i dadi ad alette del kit di fissaggio 13.
• Spingere l'adattatore per attacco posteriore in modo che i fori di montaggio posteriors sull'elettroutensile coincidano con i fori longitudinali dell'adattatore per attacco.

• Avvitare l'adattatore per attacco posteriore e l'elettroutensile con le viti a testa esagonale, le rondelle ed i dadi ad alette del kit di fissaggio 13.

• Allineare gli adattatori per attacco 2 simmetricamente.
  La Scala graduata sare d'aiuto per regolare la stessa distanza su entrambi i lati.

• Al terme serrare saldamente tutte le viti del kit di fissaggio 12 (adattatore per attacco) e tutti i dadi ad alette del kit di fissaggio 13 (elettroutensile).

Uso

Indicazioni operative

Non sovraccaricare ilenco da lavoro. Osserva re sempre la portata massima delenco da lavoro e di entrambé le prolonghe delenco.

Tenere sempre in modo ben saldo il pezzo in lavorazione, in modo particolare pezzi lunghi e pesanti. Dopo il taglio del pezzo in lavorazione, il baricentro può spostarsi in modo talmente sfavorevole che il banco da lavoro si ribalta.

Se possibile, appoggiare il pezzo in lavorazione sempre su uno o su entrambi i supporti per il pezzo in lavorazione.

Allungamento del banco da lavoro (vedi figure F1-F2)

Pezzi in lavorazione lunghi devono essere supportati all'estremità libera.

• Posizione are il pezzo in lavorazione lungo sul banco per tagliare dell'elettroutensile.
• Allentare la manopola d'arresto 17 ed estrarre la prolonga del banco 10 sino alla distanza desiderata.

Tramite la spina di sicurezza 11 la prolonga del banco cui quod estere estratta fino all'arresto.

• Serrare nuovamente la manopola d'arresto.
• Allentare la manopola d'arresto 9 ed adattare l'altezza del supporto per pezzo in lavorazione 8 in modo tale che il pezzo in lavorazione sia diritto.

Il pezzo in lavorazione deve appoggiare in piano sul banco per tagliare dell'elettroutensile.
- Serrare nuovamente la manopola d'arresto.

42 | Italiano

Taglio di pezzi in lavorazione con la stessa lunghezza (vedi figura G)

Per il taglio rapplice di pezzi in lavorazione con la stessa lunghezza è possibile utilizzare la guida longitudinale 6.

• Regolare la lunghezza del pezzo in lavorazione desiderata. (vedi figure F1-F2)
• Allentare la manopola d'arresto 7 e posizionare la guida longitudinale 6 alla distanza desiderata rispetto alla lama di taglio dell'elettroutensile.
• Serrare nuovamente la manopola d'arresto.

Regolazione della grappa dei set di attacco (vedi figura H)

La grappa che blocca il kit di attacco 1 con l'ausilio della manopola d'arresto 5 sul banco da lavoro deve essere eventualmente regolata durante un uso intensivo del banco da lavoro.

Rimuovere l'elettroutensile dal kit di attacco.
- Ruotare il kit di attacco.
- Ruotare in senso orario la vite di regolazione 18 qualora, nonostante il serraggio della manopola d'arresto sul banco da lavoro, non fosse possibile fissare il kit di attacco.

Ruotare in senso antiorario la vite di regolazione 18 qualora il kit di attacco non si adatta contemporaneamente su entrambè le barre (davanti e dietro) del banco da lavoro.

• Controllare la sede salda e corretta del kit di attacco e ripetere eventualmente la regolazione.
  Ripetere esta operazione con il secondo kit di attacco.

Manutenzione ed assistenza

Manutenzione

Se nonostante gli accurati procedimenti di produzione e di controllo il lavoro da lavoro dovesse guastarsi, la riparazione va fatta effettuare da un punto di assistenza autorizzato per gli eletttroutensili Bosch.

Per agli tipo di richiesta o di ordinazione di pezzi di ricambio, è indispensableile comunicare sempre il codice prodotto a dieci cifre riportato sulla targhetta di fabbricazione del banco da lavoro.

Servizio di assistenza ed assistenza clienti

Il servizio di assistenza risponde alle Vostre domane relative alla riparazione ed alla manutenzione del Vostro prodotto nonché concernenti le parti di ricambio. Disegni in vista esplosa ed informazioni relative alle parti di ricambio sono consultabili ancche sul sito:

www.bosch-pt.com

Il team assistenza clienti Bosch è a Vostra disposizione per rispondere alle domande relative all'acquisto, impiego e regolazione di apparecchi ed accessori.

Italia

Officina Elettroutensili

Robert Bosch S.p.A. c/o GEODIS

Viale Lombardia 18

20010 Arluno

Tel.: [phone]

Fax: [phone]

Fax: [phone]

E-Mail: [e-mail]

Svizzera

Tel.: [phone]

Fax: [phone]

Smaltimento

Avviare ad un riciclaggio rispetto dell'ambiente lavoro da lavoro, accessori ed imballaggi dismessi.

Con ogni riserva di modifiche tecniche.
