PTA 2400 - Piła ukośna BOSCH - Bezpłatna instrukcja obsługi

Rodzaj produktu	Stół warsztatowy do piły ukośnej
Marka	Bosch
Model	PTA 2400
Długość stołu bez przedłużenia	1220 mm
Długość stołu z przedłużeniem	2440 mm
Wysokość stołu	820 mm
Max. nośność (bez przedłużenia)	160 kg
Max. nośność (z przedłużeniem)	110 kg (łącznie), 25 kg na przedłużenie
Waga	20,4 kg
Materiał	Stal
Akcesoria w zestawie	Zestawy mocujące, adaptery, ograniczniki długości, podpory przedmiotu, przedłużenia
Kompatybilność narzędzi	Piły stacjonarne Bosch (PCM 7, PCM 8S, PCM 10, wersja 2009.05)
Główne funkcje	Stabilne i regulowane podparcie do cięcia desek i profili
Ustawienia	Regulowana wysokość nóg, regulowany ogranicznik długości, wysuwane przedłużenia
Bezpieczeństwo	Pręty blokujące, regulowane nogi dla stabilności, należy przestrzegać maksymalnego obciążenia
Konserwacja	Regularne czyszczenie, dokręcanie śrub, w razie potrzeby regulacja zacisków
Części zamienne	Dostępne poprzez serwis Bosch, podać numer artykułu 3 603 M05 0..
Serwis posprzedażowy	Wsparcie telefoniczne i e-mailowe (patrz instrukcja)
Gwarancja	Zgodna z warunkami Bosch

Często zadawane pytania - PTA 2400 BOSCH

Jakie są wymiary stołu Bosch PTA 2400?

Stół ma 1220 mm długości bez przedłużenia i 2440 mm z rozłożonymi przedłużeniami. Jego wysokość wynosi 820 mm.

Jaka jest maksymalna waga obsługiwana przez stół PTA 2400?

Bez przedłużenia maksymalne obciążenie (narzędzie + przedmiot) wynosi 160 kg. Z przedłużeniami wynosi 110 kg łącznie, z limitem 25 kg na przedłużenie.

Jak zamontować elektronarzędzie na stole PTA 2400?

Umieść narzędzie w pozycji transportowej, a następnie ustaw je na przednich i tylnych adapterach. Przykręć za pomocą śrub, podkładek i nakrętek motylkowych z dołączonego zestawu mocującego. Wyrównaj adaptery za pomocą podziałki i mocno dokręć wszystkie śruby.

Czy mogę użyć piły innej marki niż Bosch na PTA 2400?

Stół jest przeznaczony wyłącznie do pił stacjonarnych Bosch modeli PCM 7, PCM 8S i PCM 10 (wersja 2009.05). Używanie innych marek nie jest zalecane ze względów bezpieczeństwa i stabilności.

Jak wyregulować wysokość nóg, aby stół był wypoziomowany?

Poluzuj nakrętkę kontrującą pod każdą nogą, następnie wkręć lub wykręć nogę, aż stół będzie wypoziomowany. Następnie dokręć nakrętkę kontrującą.

Jak używać ogranicznika długości do powtarzalnych cięć?

Poluzuj przycisk blokady ogranicznika, ustaw ogranicznik na żądaną odległość od ostrza, a następnie dokręć przycisk. Pozwala to na cięcie kilku elementów na tę samą długość.

Jaka jest procedura demontażu stołu?

Najpierw wyjmij elektronarzędzie, odkręcając mocowania. Następnie usuń adaptery i zestawy mocujące. Złóż nogi, wciskając pręty blokujące do wewnątrz. Przywróć stół do pozycji transportowej.

Jak czyścić i konserwować stół PTA 2400?

Regularnie czyść stół wilgotną szmatką, aby usunąć trociny. Sprawdź i dokręć wszystkie śruby i przyciski blokady. Jeśli zestawy mocujące nie blokują już prawidłowo, wyreguluj śrubę regulacyjną pod zestawem.

Gdzie znaleźć części zamienne do PTA 2400?

Skontaktuj się z serwisem Bosch (dane kontaktowe w instrukcji), podając numer artykułu 3 603 M05 0.. znajdujący się na tabliczce znamionowej stołu.

Czy stół PTA 2400 jest stabilny dla długich elementów?

Tak, jest zaprojektowany do obsługi długich elementów dzięki przedłużeniom i regulowanym wysokościowo podporom przedmiotu. Należy przestrzegać nośności i dobrze zamocować ograniczniki długości.

INSTRUKCJA OBSŁUGI PTA 2400 BOSCH

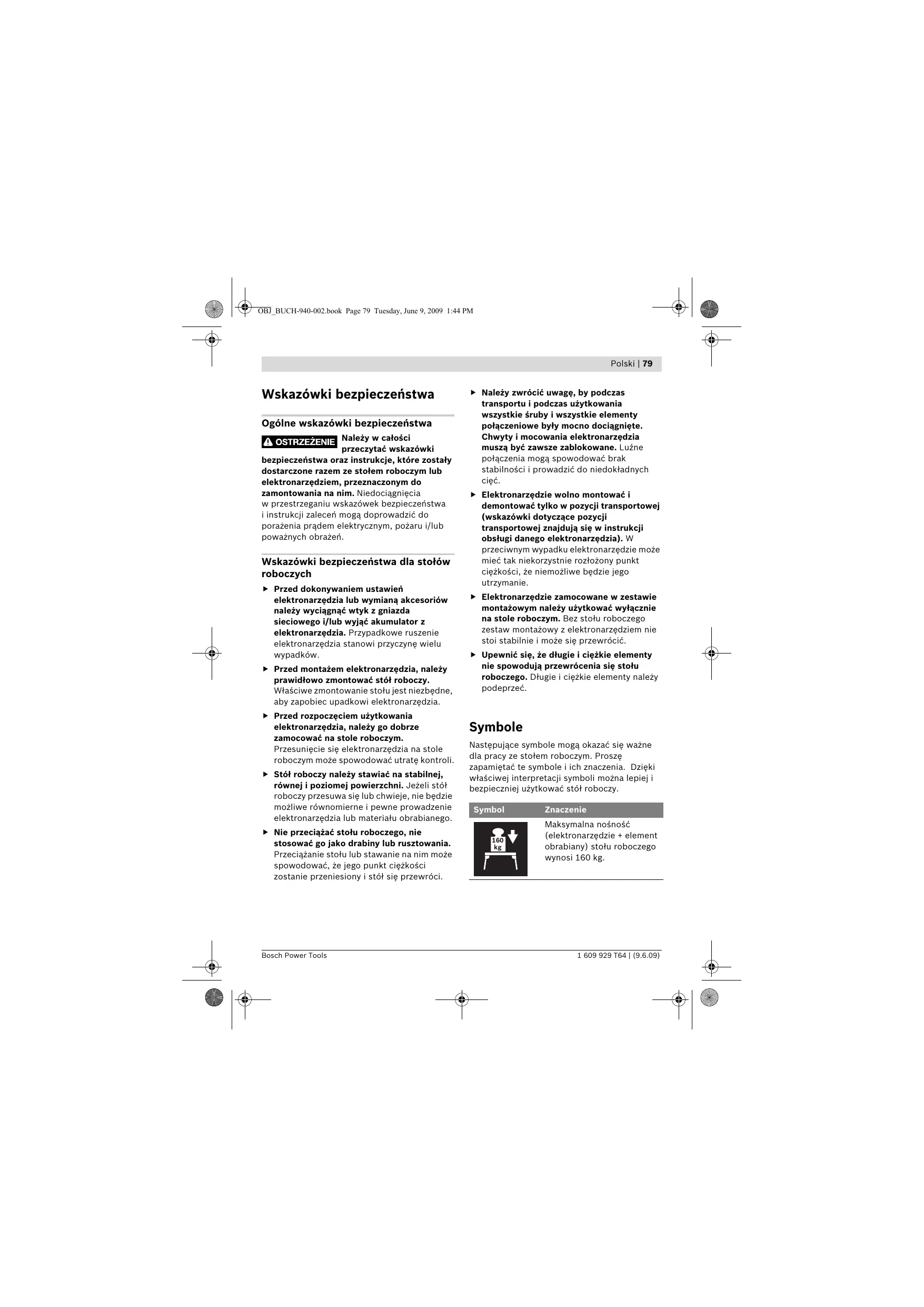

Wskazówki bezpieczeństwa

Ogólne wskazówki bezpieczeństwa

A OSTRZEŻENIE

Należy w całości przeczytać wskazówki

bezpieczeństwa oraz instrukcje, które zostały dostarczone razem ze stołem roboczym lub elektronarzędziem, przeznaczonym do zamontowania na nim. Niedociągnięcia w przestrzeganiu wskazówek bezpieczeństwa i instrukcji mogą doprowadzić do porażenia prądem elektrycznym, pożaru i/lub poważnych obrażeń.

Wskazówki bezpieczeństwa dla stołów roboczych

Przed dokonywaniem ustawień elektronarzędzia lub wymianą akcesoriów należy wyciągnąć wtyk z gniazda sieciowego i/lub wyjąć akumulator z elektronarzędzia. Przypadkowe uruchomienie elektronarzędzia stanowi przyczynę wielu wypadków. Przed montażem elektronarzędzia należy prawidłowo zmontować stół roboczy. Właściwe zmontowanie stołu jest niezbędne, aby zapobiec upadkowi elektronarzędzia. - Przed rozpoczęciem użytkowania elektronarzędzia należy je dobrze zamocować na stole roboczym. Przesunięcie się elektronarzędzia na stole roboczym może spowodować utratę kontroli. Stół roboczy należy stawiać na stabilnej, równej i poziomej powierzchni. Jeśli stół roboczy przesuwa się lub chwieje, nie będzie możliwe równomierne i pewne prowadzenie elektronarzędzia lub materiału obrabianego. ▶ Nie przeciążać stołu roboczego, nie stosować go jako drabiny lub rusztowania. Przeciążanie stołu lub stawanie na nim może spowodować, że środek ciężkości zostanie przesunięty i stół się przewróci.

▶ Należy zwracać uwagę, aby podczas transportu i podczas użytkowania wszystkie śruby i wszystkie elementy połączeniowe były mocno dociągnięte. Chwyty i mocowania elektronarzędzia muszą być zawsze zablokowane. Luźne połączenia mogą spowodować brak stabilności i prowadzić do niedokładnych cięć. ▶ Elektronarzędzie wolno montować i demontować tylko w pozycji transportowej (wskazówki dotyczące pozycji transportowej znajdują się w instrukcji obsługi danego elektronarzędzia). W przeciwnym wypadku elektronarzędzie może mieć tak niekorzystnie przesunięty środek ciężkości, że niemożliwe będzie jego utrzymanie. ▶ Elektronarzędzie zamocowane w zestawie montażowym należy używać wyłącznie na stole roboczym. Bez stołu roboczego zestaw montażowy z elektronarzędziem nie stoi stabilnie i może się przewrócić. Upewnić się, że długie i ciężkie elementy nie spowodują przewrócenia się stołu roboczego. Długie i ciężkie elementy należy podeprzeć.

Symbole

Następujące symbole mogą okazać się ważne dla pracy ze stołem roboczym. Proszę zapamiętać te symbole i ich znaczenia. Dzięki właściwej interpretacji symboli można lepiej i bezpieczniej używać stołu roboczego.

Symbol

Znaczenie

Maksymalna nośność (elektronarzędzie + element obrabiany) stołu roboczego wynosi 160 kg

Opis funkcjonowania

Należy w całości przeczytać wskazówki bezpieczeństwa oraz instrukcje, które zostały dostarczone razem ze stołem roboczym lub elektronarzędziem, przeznaczonym do zamontowania na nim. Niedociągnięcia w przestrzeganiu wskazówek bezpieczeństwa i instrukcji zaleceń mogą doprowadzić do porażenia prądem elektrycznym, pożaru i/lub poważnych obrażeń.

Użycie zgodne z przeznaczeniem

Stół roboczy przeznaczony jest do pracy wyłącznie z niżej wymienionymi pilarkami stacjonarnymi firmy Bosch (stan 2009.05):

-PCM7

3603M012..

-PCM8S

3603 L02 0..

-PCM10

3603 L01 0..

Stół roboczy wraz z elektronarzędziem przeznaczony jest do przycinania na długość desek i profili.

Przedstawione graficznie komponenty

Numeracja przedstawionych graficznie komponentów odnosi się do rysunku stołu roboczego na stronie graficznej.

1 Zestaw montażowy 2 Przystawka do mocowania 3 Kołek zabezpieczający nogi stołu roboczego 4 Regulowany na wysokość wspornik 5 Gałka mocująca zestaw montażowy 1 6 Ogranicznik długości 7 Gałka mocująca prowadnicę wzdłużną 6 8 Blat stołu 9 Gałka mocująca blat stołu 8 10 Element wydłużający stół 11 Kołek zabezpieczający element wydłużający stół 10 12 Zestaw montażowy przystawki do mocowania 13 Zestaw montażowy elektronarzędzia

14 Nakrętka zabezpieczająca 15 Otwór łączny 16 Montażowa płyta ślizgowa 17 Gałka mocująca element wydłużający stół 10 18 Śruba regulacyjna dla zestawu montażowego 1

Osprzęt pokazany na rysunkach lub opisany w instrukcji użytkowania nie wchodzi w standardowy zakres dostawy. Kompletny asortyment osprzętu można znaleźć w naszym katalogu osprzętu.

Dane techniczne

Stóf roboczny		PTA 2400
Numer katalogowy		3 603 M05 0..
Długość stoły roboczego bez elementu wydrzejść go stóf	mm	1220
Długość stoły roboczego z elementem wydrzejćym stóf	mm	2440
Wysokość stoły roboczego	mm	820
maks. obciążenie (elektronarȩźedzie + element obrabiany) bez elementu wydrzejść go stóf - Zestawy montaźowe	kg	160
maks. obciążenie (elektronarȩźedzie + element obrabiany) z elementem wydrzejćym stóf - Zestawy montaźowe	kg	110
- w zależnosci od elementu wydrzejść go stóf	kg	25
Ciezar odgowiednio do EPTA-Procedure 01/2003	kg	20,4

Montaż

Zakres dostawy

Proszę zwrócić uwagę na rysunki przedstawiające wszystkie elementy wchodzące w zestaw, znajdujące się na początku instrukcji obsługi.

Przed przystąpieniem do montażu stołu roboczego należy skontrolować, czy dostarczone zostały wszystkie wymienione poniżej elementy:

Nr	Okreslenie	Ilość
	Stóř roboczny PTA 2400	1
1	Zestaw montaźowy	2
5	Gałka mocujuca zestaw montaźowy	2
2	Przystawka do mocowania	2
12	Zestaw montaźowy przystawki do mocowania składajncy są z: - montaźowej płyty slizgowej	4
	- Śruba z产业发展 wędłość (M8 x 15)	4
	- podkładki	4
8	Blat stołe	2
6	Prowadnica wźdlużna	2
7	gałki mocujucej prowadniczej wźdlużna	2
	Śruby grzybkowej (M6 x 46)	2
13	Zestaw montaźowy elektronarȩźdia składajncy są z: - Śruba z产业发展 wȩcieciȩtnym (M8 x 50)	4
	- podkładki	8
	- Nakráteka motylkowa	4

Narzędzia potrzebne do montażu, a niewchodzące w zakres dostawy:

• Wkrętak krzyżowy
• Klucz płaski

Montaż stołu roboczego

• Ostrożnie rozpakować dostarczone elementy.
• Usunąć wszystkie materiały pakunkowe.

Ustawianie stołu roboczego (zob. rys. A1-A2)

Ułożyć stół roboczy na podłodze, nogami do góry. - Wcisnąć kotek zabezpieczający 3 do środka i odchylić nogę do zewnątrz, tak by kotek ponownie zaskoczył w sposób słyszalny. - Powtórzyć te czynności w przypadku pozostałych trzech nóg. - Obrócić stół i ustawić w pozycji roboczej. Logo producenta musi być czytelne i skierowane do przodu. - Upewnić się, że stół stoi stabilnie, a wszystkie kołki zabezpieczające zaskoczyły na swoje miejsce.

Regulowany na wysokość wspornik 4 pomaga w ustawieniu stołu we właściwej pozycji.

Zwolnić przeciwnakrętkę 14 i przykręcać wspornik w prawo lub w lewo tak długo, aż stół będzie równy, a wszystkie cztery nogi będą stały na podłożu.

Montaż prowadnicy wzdłużnej i blatu stołu (zob. rys. B1-B2)

• Przymocować prowadnicę wzdłużną 6 za pomocą śruby M6 x 46 i gałki mocującej 7 do blatu stołu 8.
• Wsunąć blat stołu do elementu wydłużającego stół 10.
• Aby zablokować blat stołu, należy dokręcić gałkę nastawczą 9.
• Powtórzyć te czynności dla drugiego blatu.

Przygotowanie stołu roboczego

Przygotowanie zestawów montażowych (zob. rys. C1-C3)

• Oba zestawy montażowe 1 należy umieścić w taki sposób na stole roboczym, aby opis na nich był czytelny.
• Obie gałki mocujące 5 lekko dokręcić. Umieścić przystawki 2 na obu zestawach montażowych tak, aby równa strona skierowana była do góry, a następnie przesunąć je tak, aby otwory łączące 15 pokrywały się.
• Wprowadzić po dwie montażowe płytki ślizgowe 16 (po skosie, płaską stroną skierowaną do góry) od tyłu do prowadnicy przystawki 1. Przesunąć montażowe płytki ślizgowe tak, aby pokrywały się z otworami łączącymi 15.
• Lekko skręcić zestaw montażowy z przystawką, używając do tego celu podkładki i śruby sześciokątne wchodzące w skład zestawu montażowego 12.
• Na koniec należy dokręcić obie gałki mocujące 5 zestawu montażowego.

Mocowanie elektronarzędzia w zestawie montażowym (zob. rys. D1-D3)

• Ustawić elektronarzędzie w pozycji transportowej. Wskazówki dotyczące pozycji transportowej można odnaleźć w instrukcji obsługi danego elektronarzędzia.
• Umieścić elektronarzędzie tak na przedniej przystawce mocującej, by przednie otwory montażowe na elektronarzędziu pokrywały się ze wzdłużnymi otworami przystawki mocującej.
• Przykręcić przednią przystawkę, mocując ją do elektronarzędzia za pomocą śrub sześciokątnych, podkładek i nakrętek motylkowych, wchodzących w skład zestawu montażowego 13.
• Przesunąć tylną przystawkę mocującą w taki sposób, aby tylne otwory montażowe na elektronarzędziu pokrywały się z wzdłużnymi otworami przystawki mocującej.
• Przykręcić tylną przystawkę mocującą do elektronarzędzia za pomocą śrub sześciokątnych, podkładek i nakrętek motylkowych, wchodzących w skład zestawu montażowego 13.
• Wyrównać położenie przystawek 2. Wytłoczona podziałka ma stanowić pomoc przy ustawianiu równego odstępu z obu stron.
• Na zakończenie należy mocno dociągnąć wszystkie śruby zestawu montażowego 12 (przystawka mocująca) i wszystkie nakrętki motylkowe zestawu montażowego 13 (elektronarzędzie).

Praca

Wskazówki dotyczące pracy

Nie należy przeciążać stołu roboczego. Należy zawsze brać pod uwagę maksymalne obciążenie robocze i obu elementów wydłużających stołu.

Należy zawsze mocno przytrzymywać obrabiany przedmiot, a w szczególności jego dłuższą lub cięższą część. Po przecięciu przedmiotu obrabianego, jego punkt ciężkości może się przesunąć w nieoczekiwany sposób i spowodować upadek stołu roboczego.

Należy w miarę możliwości zawsze kłaść obrabiany materiał na jednym lub na obu blatach stołu.

Przedłużanie stołu roboczego (zob. rys. F1-F2)

Długie przedmioty obrabiane muszą mieć podłoże na całej swojej długości.

Ułożyć długi element, który przeznaczony jest do obróbki na stole pilarki elektronarzędzia. Zwolnić gałkę mocującą 17 i pociągnąć element wydłużający stół 10, aż do osiągnięcia pożądanego odstępu. Dzięki kołkowi zabezpieczającemu 11 przystawka stołu nie daje się wyciągnąć poza ogranicznik.

• Ponownie dokręcić gałkę mocującą.
• Poluzować gałkę mocującą 9 i dopasować wysokość blatu stołu 8 w taki sposób, by obrabiany element leżał prosto. Obrabiany element musi ściśle przylegać do blatu stołu.
• Ponownie dokręcić gałkę mocującą.

Piłowanie przedmiotów obrabianych do jednakowej długości (zob. rys. G)

Do prostego cięcia jednakowej długości elementów należy zastosować prowadnicę wzdłużną 6.

• Odpowiednio ustawić długość obrabianego przedmiotu. (zob. rys. F1-F2)
• Poluzować gałkę mocującą 7 i ustawić prowadnicę wzdłużną 6 w wybranej odległości od tarczy pilarskiej elektronarzędzia.
• Ponownie dokręcić gałkę mocującą.

Ustawianie klamry zestawu montażowego (zob. rys. H)

Po intensywnym użytkowaniu stołu roboczego może okazać się konieczne podregulowanie klamry, blokującej zestaw montażowy 1 (za pomocą gałki mocującej 5) na stole roboczym.

Wyjąć elektronarzędzie z zestawu montażowego. - Obrócić zestaw montażowy. - Przekręcić śrubę regulacyjną 18 w kierunku zgodnym z ruchem wskazówek zegara, jeśli zestaw montażowy - mimo mocnego dociągnięcia gałki mocującej na stole roboczym - nie daje się zablokować. Przekręcić śrubę regulacyjną 18 w kierunku przeciwnym do ruchu wskazówek zegara, jeśli zestaw montażowy nie pasuje na obie (przednią i tylną) szyny stołu roboczego równocześnie. - Skontrolować, czy zestaw montażowy jest mocno i właściwie zamocowany i powtórzyć w razie potrzeby ustawienia. - Powtórzyć te same czynności dla drugiego zestawu montażowego.

Konserwacja i serwis

Konserwacja

Jeśli stół roboczy, mimo starannych metod produkcji i kontroli, uległby awarii, naprawy powinien dokonać autoryzowany serwis elektronarzędzi firmy Bosch.

Przy wszystkich zgłoszeniach i zamówieniach części zamiennych konieczne jest podanie dziesięciocyfrowego numeru katalogowego, znajdującego się na tabliczce znamionowej stołu.

Obsługa klienta oraz doradztwo techniczne

Ze wszystkimi pytaniami, dotyczącymi naprawy i konserwacji nabytego produktu oraz dostępu do części zamiennych prosimy zwracać się do punktów obsługi. Rysunki techniczne oraz informacja o częściach zamiennych znajdują się pod adresem:

www.bosch-pt.com

Zespół doradztwa technicznego firmy Bosch służy pomocą w razie pytań związanych z zakupem produktu, jego zastosowaniem oraz regulacją urządzeń i osprzętu.

Polska

Serwis Elektronarzędzi

Ul. Szyszkowa 35/37

02-285 Warszawa

Tel.: [phone]

Faks: [phone]

E-Mail: [e-mail]

Infolinia Działu Elektronarzędzi:

[phone]

(w cenie połączenia lokalnego)

E-Mail: [e-mail]

www.bosch.pl

Usuwanie odpadów

Stół roboczy, osprzęt i opakowanie należy oddać do powtórnego przetworzenia zgodnie z obowiązującymi przepisami w zakresie ochrony środowiska.

Zastrzega się prawo dokonywania zmian.
