PCM 7 - REV 3-2009 - Scie à onglet BOSCH - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil PCM 7 - REV 3-2009 BOSCH au format PDF.
| Intitulé | Description |
|---|---|
| Type de produit | Scie à onglet |
| Caractéristiques techniques principales | Scie à onglet avec fonction de coupe à 45° et 90° |
| Alimentation électrique | 230 V |
| Dimensions approximatives | Longueur : 600 mm, Largeur : 400 mm, Hauteur : 400 mm |
| Poids | 15 kg |
| Compatibilités | Compatible avec des lames de scie de 216 mm de diamètre |
| Tension | 230 V |
| Puissance | 1400 W |
| Fonctions principales | Coupe angulaire, coupe en biais, coupe transversale |
| Entretien et nettoyage | Nettoyer régulièrement les résidus de bois et vérifier les lames |
| Pièces détachées et réparabilité | Disponibilité de pièces de rechange via le service après-vente Bosch |
| Sécurité | Équipée d'un dispositif de protection et d'un interrupteur de sécurité |
| Informations générales utiles | Idéale pour les travaux de menuiserie et de bricolage à domicile |
FOIRE AUX QUESTIONS - PCM 7 - REV 3-2009 BOSCH
Questions des utilisateurs sur PCM 7 - REV 3-2009 BOSCH
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Scie à onglet au format PDF gratuitement ! Retrouvez votre notice PCM 7 - REV 3-2009 - BOSCH et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil PCM 7 - REV 3-2009 de la marque BOSCH.
MODE D'EMPLOI PCM 7 - REV 3-2009 BOSCH

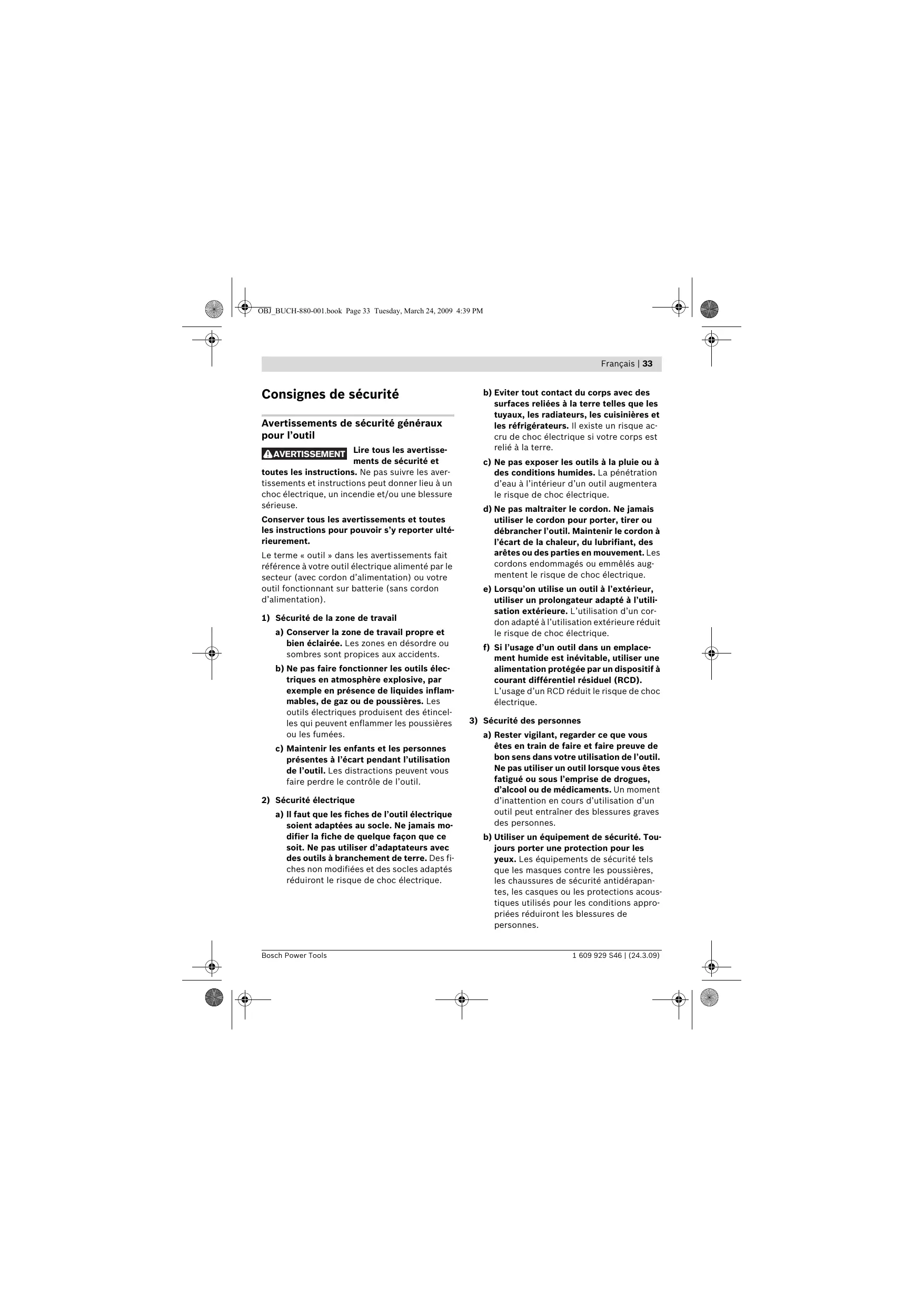

Lire tous les avertissements de sécurité et
toutes les instructions. Ne pas suivre les avertissements et instructions peut donner lieu à un choc électrique, un incendie et/ou une blessure sérieuse.
Conserver tous les avertissements et toutes les instructions pour pouvoir s'y reporter ultérieurement.
Le terme « outil » dans les avertissements fait référence à votre outil électrique alimenté par le secteur (avec cordon d'alimentation) ou votre outil fonctionnant sur batterie (sans cordon d'alimentation).
Sécurité de la zone de travail
a) Conserver la zone de travail propre et bien éclairée. Les zones en désordre ou certaines sont propices aux accidents. b) Ne pas faire fonctionner les outils électriques en atmosphère explosive, par exemple en présence de liquides inflammables, de gaz ou de poussières. Les outils électriques produisent des étincelles qui peuvent enflammer les poussières ou les fumées. c) Maintenir les enfants et les personnes présentes à l'écart pendant l'utilisation de l'outil. Les distractions peuvent vous faire perdre le contrôle de l'outil.
2) Sécurité électrique
a) Il faut que les fiches de l'outil électrique soient adaptées au socle. Ne jamais modifier la fiche de chaque façon que ce soit. Ne pas utiliser d'adaptateurs avec des outils à branchement de terre. Des fiches non modifiées et des socles adaptés réduiront le risque de choc électrique.
b) Eviter tout contact du corps avec des surfaces reliées à la terre telles que les tuyaux, les radiateurs, les cuisinières et les réfrigérateurs. Il existe un risque accru de choc électrique si votre corps est relié à la terre. c) Ne pas exposer les outils à la pluie ou à des conditions humides. La pénétration d'eau à l'intérieur d'un outil augmentera le risque de choc électrique. d) Ne pas maltraiter le cordon. Ne jamais utiliser le cordon pour porter, tirer ou débrancher l'outil. Maintenir le cordon à l'écart de la chaleur, du lubrifiant, des arêtes ou des parties en mouvement. Les cordons endommagés ou emmêlés augmentent le risque de choc électrique. e) Lorsqu'on utilise un outil à l'extérieur, utiliser un prolongateur adapté à l'utilisation extérieure. L'utilisation d'un cordon adaptée à l'utilisation extérieure réduit le risque de choc électrique. f) Si l'utilisation d'un outil dans un emplacement humide est inévitable, utiliser une alimentation protégée par un dispositif à courant différentiel résiduel (RCD). L'utilisation d'un RCD réduit le risque de choc électrique.
3) Sécurité des personnes
a) Rester vigilant, regarder ce que vous êtes en train de faire et faire preuve de bon sens dans votre utilisation de l'outil. Ne pas utiliser un outil lorsque vous êtes fatigué ou sous l'emprise de drogues, d'alcool ou de médicaments. Un moment d'inattention en cours d'utilisation d'un outil peut entraîner des blessures graves des personnes. b) Utiliser un équipement de sécurité. Toujours porter une protection pour les yeux. Les équipements de sécurité tels que les masques contre les poussières, les chaussures de sécurité antidérapantes, les casques ou les protections auditives utilisés pour les conditions appropriées réduiront les blessures de personnes.
c) Eviter tout démarrage intempestif. S'assurer que l'interrupteur est en position arrêt avant de brancher l'outil au secteur et/ou au bloc de batteries, de le ramasser ou de le porter. Porter les outils en ayant le doigt sur l'interrupteur ou brancher des outils dont l'interrupteur est en position marche est source d'accidents. d) Retirer toute clé de réglage avant de mettre l'outil en marche. Une clé laissée fixée sur une partie tournante de l'outil peut donner lieu à des blessures de personnes. e) Ne pas se précipiter. Garder une position et un équilibre adaptés à tout moment. Cela permet un meilleur contrôle de l'outil dans des situations inattendues. f) S'habiller de manière adaptée. Ne pas porter de vêtements amples ou de bijoux. Garder les cheveux, les vêtements et les gants à distance des parties en mouvement. Des vêtements amples, des bijoux ou les cheveux longs peuvent être pris dans des parties en mouvement. g) Si des dispositifs sont fournis pour le raccordement d'équipements pour l'extraction et la récupération des poussières, s'assurer qu'ils sont connectés et correctement utilisés. Utiliser des collecteurs de poussière peut réduire les risques dus aux poussières.
4) Utilisation et entretien de l'outil
a) Ne pas forcer l'outil. Utiliser l'outil adapté à votre application. L'outil adapté réalisera moins le travail et de manière plus sûre au régime pour lequel il a été construit. b) Ne pas utiliser l'outil si l'interrupteur ne permet pas de passer de l'état de marche à arrêt et vice versa. Tout outil qui ne peut pas être commandé par l'interrupteur est dangereux et il faut le réparer.
c) Débrancher la fiche de la source d'alimentation en courant et/ou le bloc de batteries de l'outil avant tout réglage, changement d'accessoires ou avant de ranger l'outil. De telles mesures de sécurité préventives réduisent le risque de démarrage accidentel de l'outil. d) Conserver les outils à l'arrêt hors de la portée des enfants et ne pas permettre à des personnes ne connaissant pas l'outil ou les générales instructions de le faire fonctionner. Les outils sont dangereux entre les mains d'utilisateurs novices. e) Observer la maintenance de l'outil. Vérifier qu'il n'y a pas de mauvais alignement ou de blocage des parties mobiles, des pièces cassées ou toute autre condition pouvant affecter le fonctionnement de l'outil. En cas de dommages, faire réparer l'outil avant de l'utiliser. De nombreux accidents sont dus à des outils mal entretenus. f) Garder affûtés et propres les outils permettant de couper. Des outils destinés à couper correctement entretenus avec des pièces coupantes tranchantes sont moins susceptibles de bloquer et sont plus faciles à contrôler. g) Utiliser l'outil, les accessoires et les lames etc., conformément à ces instructions, en tenant compte des conditions de travail et du travail à réaliser. L'utilisation de l'outil pour des opérations différentes de celles prévues pourrait donner lieu à des situations dangereuses.
5) Maintenance et entretien
a) Faire entretenir l'outil par un réparateur qualifié utilisant uniquement des pièces de rechange identiques. Cela assurera que la sécurité de l'outil est maintenue.
Avertissements de sécurité pour scies à onglets
Cet outil electroportatif est fourni avec une plaque d'avertissement en langue allemande (dans la représentation de l'outil electroportatif se trouvant sur la page des graphiques elle est marquée du numéro 2). Avant la première mise en service, recouvrir le texte allemand de la plaque d'avertissement par l'autocollant dans votre langue.
Bloquer la pièce à travailler. Une pièce à travailler serrée par des dispositifs de serrer ou dans un étau est fixée de manière plus sûre que tenue dans les mains. - Tenir propre la place de travail. Les mélanges de matériaux sont particulièrement dangereux. Les poussières de métaux légers peuvent être explosives ou inflammables. Ne jamais quitter l'outil avant son arrêt total. Les outils de travail qui ne sont pas encore en arrêt total peuvent causer des blessures. Ne jamais utiliser un outil électroportatif dont le câble est endommagé. Ne pas toucher à un câble endommagé et retirer la fiche du câble d'alimentation de la prise du courant, au cas où le câble serait endommagé lors du travail. Un câble endommagé augmente le risque d'un choc électrique. S'assurer que les panneaux d'avertissement se trouvant sur l'outil électroportatif soient toujours lisibles. Ne jamais se placer sur l'outil électroportatif. Des blessures graves peuvent se produire si l'outil électroportatif se renversait ou dans le cas d'un contact accidentel avec la lame.
S'assurer que le capot de protection fonctionne correctement et qu'il peut bouger librement. Ne jamais coincer le capot de protection s'il est ouvert. Maintenir les mains hors de la zone de sciage pendant le fonctionnement de l'outil electroportatif. Lors d'un contact avec la lame de scie, il y a risque de blessures. Ne jamais enlever des résidus, des copeaux de bois ou similaires de la zone de coupe pendant le fonctionnement de l'outil electroportatif. Mettre le bras de l'outil en position de repos puis éteindre l'outil electroportatif. Ne guider la lame de scie contre la pièce à travailler que quand l'appareil est en marche. Sinon, il y a risque d'un contrecoup, au cas où la lame de scie se coincerait dans la pièce. N'utiliser l'outil electroportatif que si aucun outil de travail, de copeaux de bois etc., sauf la pièce à travailler, ne se trouve sur la surface de travail. Les petits morceaux de bois ou tout autre objet entrant en contact avec la lame de scie peut être projeté à grande vitesse sur l'utilisateur. Toujours serrer la pièce à travailler. Ne pas travailler les pièces qui sont trop petites pour être serrées. La distance entre votre main et la lame de scie en rotation serait, dans un tel cas, trop petite. N'utiliser la scie que pour les matériaux indiqués dans le chapitre utilisation conforme. La scie risque sinon d'être surchargée. Si la lame se coince ou lors d'une interruption de travail, mettre la scie hors fonctionnement et tenir tranquillement la pièce jusqu'à l'arrêt total de la lame. Ne jamais essayer de retirer la pièce tant que la lame est en rotation, sinon un contrecoup peut se produire. Déterminer la cause du blocage de la lame et l'éliminer.
Ne pas utiliser de lames émoussées, fissurées, déformées ou endommagées. Les lames aux dents émoussées ou qui ne sont plus alignées causent une fente de sciage trop étroite qui provoque une friction trop élevée, un plus grand risque de coinçage de la lame et de par là d'un contre-coup. Toujours utiliser des lames de scie de la même taille, de forme appropriée à l'alésage de fixation (par ex. en étoile ou rondes). Des lames ne convenant pas aux pièces de montage de la scie ne tournent pas rond et conduisent à une perte de contrôle. Ne pas utiliser de lames en acier HSS (aciers super rapides). De telles lames se cassent facilement. Ne pas toucher la lame de scie avant qu'elle ne soit refroidie. La lame de scie chauffe enormément durant le travail.
Ne jamais utiliser l'outil sans plaque. Remplacer une plaque défectueuse. Une plaque impeccable est indispensable, car autrement vous pourriez vous blesser avec la lame de scie. Ne pas diriger le faisceau laser vers des personnes ou des animaux et ne jamais regarder soi-même dans le faisceau laser. Cet outil électroportatif génère des rayonnements laser Classe laser 2 suivant EN 60825-1. D'autres personnes peuvent être éblouies. Ne pas laisser les enfants utiliser l'outil électroportatif avec laser sans surveillance. Ils risqueraient d'éblouir d'autres personnes. Ne pas remplacer le laser incorporé contre un laser d'un autre type. Un laser qui ne correspond pas à cet outil électroportatif pourrait présenter des dangers pour les personnes.
Symboles
Les symboles suivants peuvent être importants pour l'utilisation de votre outil électroportatif. Veuillez mémoriser les symboles et leur signification. L'interprétation correcte des symboles vous permettra de utiliser votre outil électroportatif en toute sécurité.
Signification
Porter un masque anti-poussières.
Porter des lunettes de protection.
Porter des protections auditives. L'exposition aux bruits peut provoquer une perte de l'audition.
Ne pas diriger le faisceau laser vers des personnes ou des animaux et ne jamais regarder soi-même dans le faisceau laser. Cet outil électroportatif génère des rayonnements laser Classe laser 2 suivant EN 60825-1. D'autres personnes peuvent être éblouies.
Français | 37
Signification
Faire attention aux dimensions de la lame de scie. Le diamètre du trou central doit correspondre très exactement à celui de la broche porte-outil (pas de jeu). Ne pas utiliser ni raccords réducteurs ni adaptateurs.
Zone dangereuse ! Si possible, maintenir les mains, doigts ou bras éloignés de cette zone.
Le dispositif de protection pour transport 24 facilite le maniement de l'outil electroportatif lors du transport sur différents lieux de travail.
- Dispositif de protection pour transport 24 complètement poussé vers l'intérieur :
Bloquer l'outil électroportatif (position de transport)
- Dispositif de protection pour transport complètement tiré vers l'extérieur :
Débloquer l'outil électroportatif (position travail)
Seulement pour les pays de l'union européenne :
Ne jetez pas votre appareil électroportatif avec les ordures ménagères ! Conformément à la directive européenne 2002/96/CE relative aux déchets d’équipements électriques et électroniques et sa réalisation dans les lois nationales, les outils électroportatifs dont on ne peut plus se servir doivent être séparés et suivre une voie de recyclage appropriée.
Description du fonctionnement
Lire tous les avertissements et indications. Le non-respect des avertissements et instructions indiqués ci-après peut entraîner un choc électrique, un incendie et/ou de graves blessures sur les personnes.
Utilisation conforme
L'outil électroportatif, un appareil sur pieds, est conçu pour effectuer des coupes droites longitudinales et transversales dans le bois. Des angles d'onglet horizontaux de -46° à +46° ainsi que des angles d'onglet verticaux de à sont possibles.
La puissance de l'outil électroportatif est conçue pour le sciage de bois tendre et de bois dur.
Éléments de l'appareil
La numérotation des éléments de l'appareil se réfère à la représentation de l'outil électroporatatif sur les pages graphiques.
1 Manette 2 Plaque d'avertissement de laser 3 Levier pour desserrer le bras d'outil 4 Capot de protection 5 Capot de protection à mouvement pendulaire 6 Butée 7 Plaque 8 Vis pour plaque 9 Etrier pour tourner la table de sciage
10 Graduation pour angle d'onglet (horizontal)
11 Table de sciage 12 Alésages pour le montage
13 Poignées encastrées 14 Serre-joint à serrage par vis 15 Graduation pour angle d'onglet (vertical) 16 Rouleau glisseur 17 Lame de scie 18 Sac à poussières 19 Interrupteur Marche/Arrêt 20 Interrupteur pour laser (marquage du tracé de coupe) 21 Ejection des copeaux 22 Clé mâle pour vis à six pans creux (6 mm) 23 Bouton de serrage pour angle d'onglet quelconque (vertical) 24 Dispositif de protection pour transport 25 Levier de serrage pour angle d'onglet quelconque (horizontal) 26 Vis à six pans creux (6 mm) de la butée 27 Alésages pour serre-joint à serrage par vis 28 Blocage de la broche 29 Compartiment à piles 30 Vis à six pans creux (6 mm) du porte-lame 31 Bride de serrage 32 Bride de serrage intérieure 33 Vis papillon 34 Tige filetée 35 Indicateur d'angle (horizontal) 36 Indicateur d'angle (vertical)
Les accessoires décrits ou montrés ne sont pas compris dans l'emballage standard. Vous trouvez les accessoires complets dans notre programme d'accessoires.
Caractéristiques techniques
| Scie à onglets | PCM 7 | |
| N° d'article | 3 603 M01 2.. | |
| Puisance absorbée nominale | W | 1100 |
| Tension nominale | V | 230 |
| Fréquence | Hz | 50/60 |
| Vitesse de rotation en marche à vide | tr/min | 4800 |
| Type de laser | 650 nm, < 1 mW | |
| Classe laser | 2 | |
| Poids suivant EPTA-Procédure 01/2003 | kg | 8,0 |
| Classe de protection | ☐/II | |
Dimensions admissibles de la perforation (max./min.), voir page 43.
Ces indications sont valables pour des tensions nominales de [U] 230 V. Ces indications peuvent varier pour des tensions plus basses ainsi que pour des versions spécifiques à certains pays.
Respectez impérativement le numéro d'article se trouvant sur la plaque signalétique de l'outil electroportatif. Les désignations commerciales des différents outils electroportatifs peuvent varier.
| Dimensions des lames de scie appropriées | ||
| Diamètre de la lame de scie | mm | 190 |
| Epaisleur de la lame | mm | 1,4-2,5 |
| Diamètre de l'alésage | mm | 30 |
Bruits et vibrations
Valeurs de mesure déterminées conformément à EN 61029.
Les mesures réelles (A) des niveaux sonores de l'appareil sont : Niveau de pression acoustique 93 dB(A) ; niveau d'intensité acoustique 106 dB(A). Incertitude K = 3 dB.
Porter une protection acoustique!
Nous déclarons sous notre propre responsabilité que le produit décrit sous « Caractéristiques techniques » est en conformité avec les normes ou documents normatifs suivants :
EN 61029, EN 60825-1 conformément aux termes des réglementations 2004/108/CE, 98/37/CE (jusqu'au 28.12.2009), 2006/42/CE (à partir du 29.12.2009).
Dossier technique auprès de :
Eviter un démarrage par mégarde de l'outil electroportatif. Pendant le montage et lors de travaux sur l'outil electroportatif, la fiche de secteur ne doit pas être connectée à l'alimentation en courant.
Accessoires fournis
Respectez également l'indication du contenu de l'emballage au début des instructions d'utilisation.
Avant la première mise en service de l'outil electroportatif, vérifier si toutes les pièces indiquées en bas ont été fournies :
- Scie à onglets avec lame montée
- Sac à poussières 18
- Serre-joint à serrage par vis 14
- Clé mâle pour vis à six pans 22
- Piles (2x, type AAA, 1,5 V)
Note: Contrôler si l'outil électroportatif est endommagé.
Avant de réutiliser l'outil électroportatif, vérifier soigneusement les dispositifs de protection ou les parties légèrement endommagées afin de s'assurer qu'ils peuvent fonctionner correctement et remplir les conditions de fonctionnement. Contrôler si les parties mobiles fonctionnent correctement et ne coincent pas, ou si des parties sont endommagées. Toutes les parties doivent être correctement montées et remplir toutes les conditions afin de garantir un fonctionnement impeccable.
Faire réparer ou remplacer les dispositifs de protection et les parties endommagées par un atelier/agréé.
D'autres outils nécessaires, pas fournis avec l'appareil :
- Tournevis en croix
Montage sur une surface de travail
(voir figure A)
Afin d'assurer un maniement en toute sécurité, l'outil electroportatif doit être monté sur une surface de travail plane et stable (par ex. établi) avant son utilisation. - Retirez avec précaution de l'emballage toutes les pièces fournies. - Enlevez l'emballage complet de l'outil electroportatif et des accessoires fournis. - A l'aide de vis appropriées, fixer l'outil electroportatif sur la surface de travail. Faire cela à l'aide des alésages 12.
Insérer les piles
(voir figure B)
- Ouvrez le compartiment à piles 29.
- Insérez les piles fournies en respectant la polarité indiquée.
- Fermez le compartiment à piles.
Aspiration de poussières/de copeaux
Les poussières de matériaux tels que peintures contenant du plomb, certains bois, minéraux ou métaux, peuvent être nuisibles à la santé. Toucher ou aspirer les poussières peut entraîner des réactions allergiques et/ou des maladies respiratoires après l'utilisation ou de personnes se trouvant à proximité.
Certaines poussières telles que les poussières de chêne ou de hêtre sont considérées cancérigènes, surtout en connexion avec des additifs pour le traitement de bois (chromate, lazure). Les matériaaux contenant de l'amiantene doivent être travaillés que par des personnes qualifiées.
- Utilisez toujours une aspiration des poussières.
- Veillez à bien aérer la zone de travail.
- Il est recommandé de porter un masque respiratoire de la classe de filtre P2.
Respectez les règlements en vigueur dans votre pays spécifiques aux matérielles à TRAITER.
L'aspiration des poussières/des copeaux peut être obturée par la poussière, les copeaux ou les fragments de pièce à usiner.
- Arrêtez l'outil électroportatif et retirez la fiche de la prise de courant.
- Attendez l'arrêt total de la lame de scie.
- Déterminez la cause du blocage et éliminez-la.
Aspiration interne
(voir figure C)
Montez le sac à poussières 18 sur l'éjection de copeaux 21.
Pendant le sciage, le sac à poussières ne doit jamais être en contact avec les parties mobiles de la machine.
Vider à temps le sac à poussières.
Aspiration externe de copeaux
Pour une aspiration, il est également possible de raccorder un tuyau d'aspirateur (Ø 36 mm) à l'éjection de copeaux.
L'aspirateur doit être approprié au matériel à travailler.
Pour l'aspiration de poussières particulièrement nuisibles à la santé, cancérigènes ou sèches, utilisez des aspirateurs spéciaux.
Changement de l'outil
(voir figure D1-D4)
Avant d'effectuer des travaux sur l'outil électroportatif, retirez la fiche de la prise de courant. Porter toujours des gants de protection pour monter la lame de scie. Lors d'un contact avec la lame de scie, il y a un risque de blessures.
N'utiliser que des lames de scie dont la vitesse admissible maximale est supérieure à la vitesse à vide de votre outil électroportatif.
N'utiliser que des lames de scie qui correspondent aux caractéristiques techniques indiquées dans les générales instructions d'utilisation et qui sont contrôlées suivant EN 847-1 et marquées en conséquence.
Démontage de la lame de scie
- Mettre l'outil électroportatif dans la position de travail. Tourner la vis hexagonale creuse 30 à l'aide de la clé mâle pour vis à six pans creux 22 fournie et, en même temps, appuyer sur le blocage de la broche 28 jusqu'à ce que ce dernier s'encliquette.
- Maintenir appuyé le blocage de la broche 28 et desserrer la vis 30 dans le sens des aiguilles d'une montre (filet à gauche!).
- Enlever la bride de serrage 31.
- Appuyez sur le levier 3 et poussez à fond vers l'arête le capot de protection à mouvement pendulaire 5.
- Maintenez le capot de protection à mouvement pendulaire dans cette position et sortez la lame de scie 17.
- Poussez à nouveau le capot de protection à mouvement pendulaire lentement vers le bas.
Montage de la lame de scie
Si nécessaire, nettoyer toutes les pièces à monter avant d'en effectuer le montage.
- Appuyez sur le levier 3 et poussez à fond vers l'arête le capot de protection à mouvement pendulaire 5 et maintenez-le dans cette position.
- Placer la nouvelle lame de scie sur la bride de serrage intérieure 32. Lors du montage, assurez-vous que le sens de coupe des dents (sens de la flèche sur la lame de scie) coïncide avec le sens de la flèche du capot de protection!
- Poussez à nouveau le capot de protection à mouvement pendulaire lentement vers le bas. Montez la bride de serrage 31 et la vis 30. Appuyez sur le blocage de la broche 28 jusqu'à ce que celui-ci s'encliquette et serrez la vis hexagonale dans le sens inverse des aiguilles d'une montre.
Mise en marche
Avant d'effectuer des travaux sur l'outil electroportatif, retirez la fiche de la prise de courant.
Dispositif de protection pour transport (voir figure e)
Le dispositif de protection pour transport 24 facilite le maniement de l'outil électroportatif lors du transport sur différents lieux de travail.
Débloquer l'utilisable electroportatif (position travail)
- Pousser le bras d'outil sur le levier 1 légèrement vers le bas afin de détendre le dispositif de protection pour le transport 24.
- Tirer le dispositif de protection pour le transport 24 complètement vers l'extérieur.
- Pousser le bras de l'outil lentement vers le haut.
Bloquer l'outil electroportatif (position de transport)
Pour bloquer la table de sciage 11, fermez le levier de serrage 25. - Appuyez sur le levier 3 et basculez simultanément le bras d'outil avec la manette 1 vers le bas jusqu'à ce que le dispositif de protection pour transport 24 se laisse pousser complètement vers l'intérieur.
Le bras d'outil se trouve alors correctement bloqué pour le transport.
Fixation de la pièce à travailler
(voir figure F)
La pièce à travailler doit toujours être bien serrée afin d'assurer un travail en toute sécurité. Ne pas travailler des pièces qui sont trop petites pour être serrées.
- Presser fortement la pièce à travailler contre la butée 6.
- Introduire le serre-joint 14 dans un des alésages prévus 27.
- Desserrer la vis papillon 33 et adapter le serre-joint à la pièce. Bien desserrer la vis papillon.
- Toujours serrer la pièce à travailler en tournant la tige filetée 34.
Desserrer la pièce
- Pour desserrer le serre-joint, tournez la tige filetée 34 dans le sens inverse des aiguilles d'une montre.
Réglage de l'angle d'onglet
N'actionnez jamais l'interrupteur Marche/Arrêt 19 pendant le réglage de l'angle d'onglet. Si cela cause l'outil electroportatif de démarrer par mégarde, il y a danger de blessures. Fermez toujours le levier de serrage 25 avant de scier. Sinon, la lame de scie peut se coincer dans la pierce.
Réglage d'angles d'onglet horizontal
(voir figure G)
Il est possible de régler l'angle d'onglet horizontal dans une plage de (côté gauche) à (côté droit).
Ouvrez le levier de serrage 25 au cas où celui-ci serait fermé. La table de sciage peut alors être bougée librement. - Tournez la table de sciage 11 avec l'étrier 9 vers la gauche ou la droite jusqu'à ce que l'indicateur d'angle 35 indique l'angle d'onglet souhaité. - Refermez le levier de serrage 25.
Pour un réglage rapide et précis d'angles d'onglet souvent utilisés, la table de sciage 11 s'encliquette aux angles standard suivants :
-45° / -30° / -22,5° / -15° /
0° / 15° / 22,5° / 30° / 45°
Réglage d'angles d'onglet verticaux
(voir figure H)
Il est possible de régler l'angle d'onglet vertical dans une plage de à.
- Desserrer le bouton de serrage 23.
- Basculer le bras d'outil sur le levier 1 jusqu'à ce que l'indicateur d'angle 36 indique l'angle d'onglet souhaité.
- Maintenir le bras d'outil dans cette position et resserrer le bouton de serrage 23.
Pour un réglage rapide et précis des angles standard et des butées de fin de course se trouvent sur le carter.
- Desserrer le bouton de serrage 23.
- Basculer le bras d'outil sur le levier 1 jusqu'à la butée vers la droite (0^) ou jusqu'à la butée vers la gauche (45^).
- Resserrer le bouton de serrage 23.
Mise en fonctionnement
Pour la mise en fonctionnement, appuyer sur l'interrupteur Marche/Arrêt 19 et le maintenir appuyé.
Note: Pour des raisons de sécurité, il n'est pas possible de verrouiller l'interrupteur Marche/Arrêt 19, mais celui-ci doit rester constamment appuyé pendant le travail de sciage.
Ce n'est qu'en appuyant sur le levier 3 qu'il est possible de pousser le bras d'outil vers le bas.
Pour scier, vous devez alors actionner l'interrupeur Marche/Arrêt et appuyer sur le levier 3. (voir figure I)
Arrêt
Pour éteindre l'util electropotatif, relacher l'interrupteur Marche/Arrêt 19.
Indications générales pour le sciage
Pour toutes les coupes, s'assurer d'abord que la lame de scie ne peut, dans aucun cas, toucher la butée, le serre-joint ou d'autres parties de l'outil électroportatif. Le cas échéant, enlever des butées auxiliaires ou les adapter conformément.
Protéger la lame de scie contre les chocs et les coups. Ne pas exposer la lame de scie à une pression latérale.
Ne pas travailler des pièces déformées. La pièce doit toujours avoir un bord droit pour être placée le long des butées.
Les extrémités libres des pièces longues doivent être soutenues.
Marquage de la ligne de coupe
(voir figure J)
Un faisceau laser vous indique la ligne de coupe de la lame de scie. Ceci permet de positionner exactement la pièce pour le sciage sans ouvrir le capot de protection à mouvement pendulaire.
- Mettre en marche le faisceau laser au moyen de l'interrupteur 20.
- Orienter votre marquage sur la pièce le long du bord droit de la ligne laser.
Maniement
(voir figure K)
Maintenir les mains, doigts ou bras éloignés de la lame de scie en rotation.
Ne pas croiser vos bras devant le bras d'outil.
Français | 43
Dimensions admissibles de la pièce
Pièces maximales :
| Angle d'onglet | hauteur x largeur | |
| horizontal | vertical | |
| 0° | 0° | 50 x 110mm |
| 45° | 0° | 37 x 110 mm |
| 0° | 45° | 50 x 76 mm |
| 45° | 45° | 37 x 76 mm |
Pièces minimales :
(toutes les pièces qui peuvent être serrées au moyen du serre-joint 14 à gauche ou à droite de la lame):
100 × 40 ~mm (longueur x largeur)
Le sciage d'onglet
- Serrer la pièce à travailler conformément à ses dimensions.
- Ajuster l'angle d'onglet horizontal et/ou vertical souhaité.
- Mettre l'outil électroportatif en fonctionnement.
- Appuyez sur le levier 3 et poussez lentement vers le bas le bras d'outil avec la manette 1.
- Scier la pièce à travailler en appliquant une vitesse d'avance régulière.
- Arrêtez l'outil électroportatif et attendez jusqu'à ce que la lame de scie soit complètement à l'arrêt.
- Pousser le bras de l'outil lentement vers le haut.
Remplacer la plaque de support
Il est possible que la plaque de support rouge 7 s'use après une utilisation prolongée.
Remplacer les plaques défectueuses.
- Mettre l'utilélectroportatif dans la position de travail.
- Dévissez les vis 8 à l'aide d'un tournevis en croix et sortez la plaque.
- Introduisez la nouvelle plaque et resserrez toutes les vis 8.
Travailler les liteaux profilés
Il est possible de travailler les liteaux profilés de deux façons :
- positionnés contre la butée
-place la plat sur la table de sciage
Toujours essayer l'angle d'onglet réglé avec des déchets de bois.
Transport
- Mettre l'outil électroportatif dans la position de transport.
- Soulever ou transporter l'appareil par les poignées encastrées 13 se trouvant latéralement sur la table de sciage 11. Pour transporter l'outil électroportatif, n'utiliser always que les dispositifs de transport et ne jamais les dispositifs de protection.
Nettoyage et entretien
Avant d'effectuer des travaux sur l'outil electroportatif, retirez la fiche de la prise de courant.
Si, malgré tous les soins apportés à la fabrication et au contrôle de l'appareil, celui-ci a un défaut, la réparation ne doit être confiée qu'à une station de service après-vente agréée pour outillage BOSCH.
Pour toute commande de renseignement ou commande de pièces de rechange, précisez-nous impérativement le numéro d'article à dix chiffres de l'outil electroportatif indiqué sur la plaque signalétique.
Nettoyage
Toujours tenir propres l'outil electroportatif ainsi que les ouïes de ventilation afin de réaliser un travail impeccable et sûr.
Le capot de protection à mouvement pendulaire doit toujours pouvoir bouger librement et fermer automatiquement. À cet effet, toujours bien nettoyer tout autour du capot de protection à mouvement pendulaire.
Après chaque opération de travail, enlever les poussières et les copeaux en soufflant avec de l'air comprimé ou à l'aide d'un pinceau.
Régulièrement nettoyer le rouleau glisseur 16.
Accessoires
Lames de scie pour bois et matière plastique stratifiée en feuille, panneaux de lambris et litesaux
Lame de scie 190× 30mm 40 dents. 2609 256 821
Lame de scie 190× 30mm 12 dents. 2609 256 868
Lame de scie 190× 30mm 24 dents. 2608 640 615
Lame de scie 190 x 30 mm, 60 dents. 2 608 641 188
Service après-vente et assistance des clients
Notre service après-vente répond à vos questions concernant la réparation et l'entretien de votre produit et les pièces de rechange. Vous trouverez des vues éclatées ainsi que des informations concernant les pièces de rechange également sous :
Les conseillers techniques Bosch sont à votre disposition pour répondre à vos questions concernant l'achat, l'utilisation et le réglage de vos produits et leurs accessoires.
Service Après-Vente Électroportatif
126, rue de Stalingrad
93705 Drancy Cedex
Tel. : +33 (0143) 11 90 06
Fax: +33 (0143) 11 90 33
E-Mail:
sav.outillage-electroportatif@fr.bosch.com
N° Vert : +33 (0800) 05 50 51
www. bosch. fr
Tel.: +32 (070) 22 55 65
Fax:+32(070)225575
E-Mail: outillage.gereedschap@be.bosch.com
Tel.: +41 (044) 847 15 12
Fax: +41(044)8471552
Élimination des déchets
Les outils électroportatifs, ainsi que leurs accessoires et emballages, doivent pouvoir suivre chacun une voie de recyclage appropriée.
Nos pièces plastiques ont été marquées en vue d'un recyclage sélectif des différents matériaux.
Seulement pour les pays de l'union
Ne jetez pas votre appareil électroportatif avec les ordures ménagères!
Conformément à la directive européenne 2002/96/CE relative aux déchets d'équipements électriques
ques et électroniques et sa réalisation dans les lois nationales, les outils électroportatifs dont on ne peut plus se servir doivent être séparés et suivre une voie de recyclage appropriée.
Sous réserve de modifications.
2) Sécurité électrique
Nos lunettes de protection.
Noste ochranu slachu. Pusobeni hluku muze zpusobit ztratu slachu.
