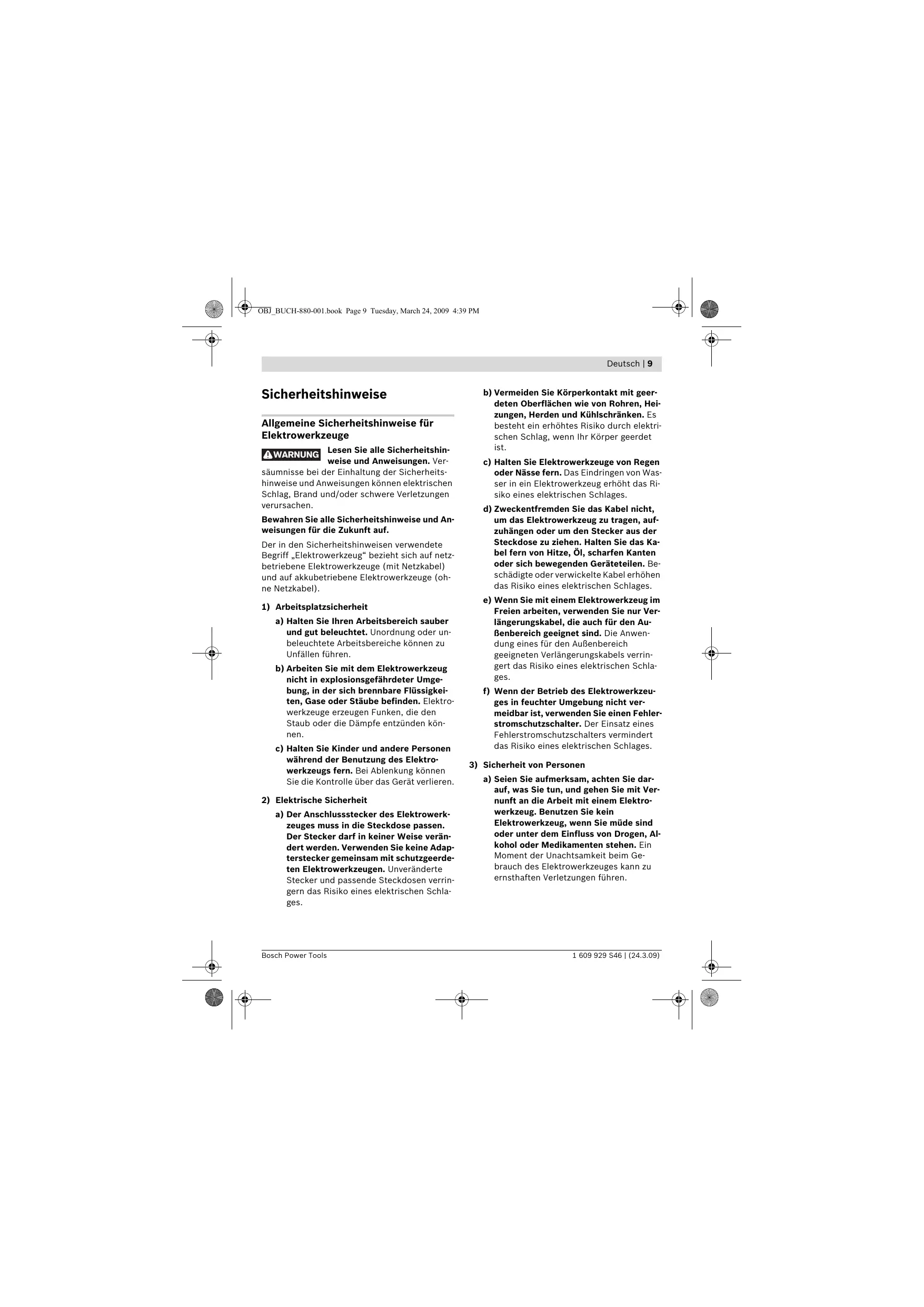

Allgemeine Sicherheitseinweise für Elektrowerkzeuge

WARNING

Lesen Sie alle Sicherheitsinweise und Anweisungen. Ver

säumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitschinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitschinweisen verwendete Begriff „Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

1) Arbeitsplatzsicherheit

a) Halten Sie ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfallen führen.
b) Arbeitsen Sie mit dem Elektrowerkzeug nicht in explosionsgeführter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden konnen.
c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung konnen Sie die Kontrolle über das Gerät verlieren.

2) Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Steckerarf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizuungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
c) Halten Sie Elektrowerkzeuge von Regen oder Nasse fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.
d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zuziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.
e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages.
f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3) Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie daraufauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie mäde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.

10 | Deutsch

b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitschuhe, Schutzhelm oder Gehorschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringgert das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschreiben, es aufnehmen oder/TRagen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschreiben, kann dies zu Unfallen führen.
d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteil befindet, kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Elektrowerkzeug in unerwarteten Situatio- onen better kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.
g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese ange-schlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub ver-ringern.

4) Verwendung und Behandlung des Elektrowerkzeuges

a) Überlasten Sie das Gerät nicht. Verwenden Sie für ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie better und)sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lasst, ist gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose und/oder entfern den Sie den Akku, bevor Sie Geräteinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit thisem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.

g) Verwenden Sie Elektrowerkzeug, Zube-hör, Einsatzwerkzeuge usw. entspre-chend diesen Anweisungen. Berücksichtigten Sie darauf die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5) Service

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.

Sicherheitshinweise für Kapp- und Gehrungssägen

Das Elektrowerkzeug wird mit einem Warnschild in deutscher Sprache ausgeliefert (in der Darstellung des Elektrowerkzeugs auf der Grafikseite mit Nummer 2 gekennzeichnet).

Sichern Sie das Werkstück. Ein mit Spannvorrichtungen oder Schraubstock festgehaltenes Werkstück ist{sicherer gehalten als mit Ihrer Hand.
Halten Sie ihren Arbeitsplatz sauber. Materialmischungen sind besonders gefährlich. Leichtmetallstaub kann brennen oder explodieren.
Verlassen Sie das Werkzeug nie, bevor es vollständig zum Stillstand gekommen ist. Nachlaufende Einsatzwerkzeuge konnen Verletzungen verursachen.

Benutzen Sie das Elektrowerkzeug nicht mit beschädigtem Kabel. Berühren Sie das beschädigte Kabel nicht undziehen Sie den Netzstecker, wenn das Kabel während des Arbeitsens beschädigt wird. Beschädigte Kaibel erhöhen das Risiko eines elektrischen Schlages.
Machen Sie Warnschilder am Elektrowerkzeug niemals unkenntlich.
Stellen Sie sich nie auf das Elektrowerkzeug. Es konnen ernsthafte Verletzungen auftreten, wenn das Elektrowerkzeug umkippt oder wenn Sie versehentlich mit dem Sägeblatt in Kontakt kommt.
Stellen Sie sicher, dass die Schutzhaube ordnungsgemäß Funktioniert und sich frei bewegen kann. Klemmen Sie die Schutzhaube niemals im geöffneten Zustand fest.
Kommen Sie mit ihren Händen nicht in den Sägebereich, während das Elektrowerkzeug lauft. Beim Kontakt mit dem Sägeblett besteht Verletzungsgefahr.
Entfernen Sie niemals Schnittreste, Holzspäne o.ä. aus dem Schnittbereich, während das Elektrowerkzeug lauft. Führten Sie den Werkzeugarm immer zuerst in die Ruheposition und schalten Sie das Elektrowerkzeug aus.
Führer Sie das Sägeblatt nur eingescheltet gegen das Werkstück. Es besteht sonst die Gefahr eines Rückschlages, wenn sich das Sägeblatt im Werkstück verhakt.
Gebrauchen Sie das Elektrowerkzeug nur, wenn die Arbeitsfläche bis auf das zu bearerbeitende Werkstück frei von allen Einstellwerkzeugen, Holzpanen, etc. ist. Kleine Holzstücke oder andere Gegenstände, die mit dem rotierenden Sägeblatt in Kontakt kommt, konnen den Bediener mit hoher Geschwindigkeit treffen.
- Spannen Sie das zu bearbeitende Werkstück immer fest. Bearbeiten Sie keine Werkstücke, die zu kein zum Festspannen sind. Der Abstand ihrer Hand zum rotieren-den Sägeblatt ist sonst zu gering.

12 | Deutschland

Verwenden Sie die Säge nur für die Werkstoffe, die im bestimmungsgemäßen Gebrauch angegeben sind. Die Säge kann sonst überlastet werden.
Falls das Säeblatt verklemmt oder Sie die Arbeit unterbrechen, schalten Sie die Säge aus und halten Sie das Werkstück ruhig, bis das Säeblatt zum Stillstand gekommen ist. Versuchen Sie nie, das Werkstück zu halten solange das Säeblatt sich bewegt, sonst kann ein Rückschlag erfolgen. Ermitteln und beheben Sie die Ursache für das Verklemen des Säeblattes.
Verwenden Sie keine stumpfen, rissigen, verbogenen oder beschädigten Sägeblätter. Sägeblätter mit stumpfen oder falsch ausgerichteten Zähnen verursachen durch einen zu engen Sägespalt eine erhöhte Reibung, Klemmen des Sägeblattes und Rückschlag.
Verwenden Sie immer Sägeblätter in der richtigen Höhe und mit der passenden Aufnahmebohrung (z.B. sternförmig oder rund). Sägeblätter, die nicht zu den Montageteilen der Säge passen, laufen unrund und führen zum Verlust der Kontrolle.
Verwenden Sie keine Sägeblätter aus hochlegiertem Schnellarbeitssstahl (HSS-Stahl). Solche Sägeblätter können leicht brechen.

Fassen Sie das Sägeblatt nach dem Arbeitsen nicht an, bevors abgekühlt ist. Das Sägeblatt wird beim Arbeitsen sehr heiß.
Verwenden Sie das Werkzeug niemals ohne die Einlegeplatte. Wechseln Sie eine defekte Einlegeplatte aus. Ohne einwandfrei Einlegeplatte können Sie sich am Sägeblatt verletzen.
Richten Sie den Laserstrahl nicht auf Personen oder Tiere und blichen Sie nicht selbst in den Laserstrahl. Dieses Elektrowerkzeug erzeuft Laserstrahlung der Laserklasse 2 gemäß EN 60825-1. Dadurch konnen Sie Personen blenden.
Lassen Sie Kinder das Elektrowerkzeug mit Laser nicht unbeaufsichtigt benutzen. Sie konnten andere Personenblenden.
Tauschen Sie den eingebauten Laser nicht gegen einen Laser anderen Typas aus. Von einem nicht zu dieserem Elektrowerkzeug passenden Laser können Gefahren für Personen ausgegeben.

Symbole

Die nachfolgenden Symbole konnen für den Gebrauch Ihres Elektrowerkzeugs von Bedeutung sein. Prägen Sie sichitte die Symbole und ihre Bedeutung ein. Die richtige Interpretation der Symbole hilft Ihnen, das Elektrowerkzeug better und{sicherer zu gebrauchen.

Symbol	Bedeutung
	Tragen Sie eine Staubschutzmaske.
	Tragen Sie eine Schutzbrille.
	Tragen Sie Gehörschutz. Die Einwirkung von Lärn kann Gehörver-lust bewirken.
	Richten Sie den Laserstrahl nicht auf Personen oder Tiere und blic-cken Sie nicht selbst in den Laserstrahl. Dieses Elektrowerkzeug er-zeugt Laserstrahlung der Laserklasse 2 gemäß EN 60825-1. Dadurch konnen Sie Personen blenden.
	Beachten Sie die Abmessungen des Sägeblatts. Der Lochdurchmesser muss ohne Spiel zur Werkzeugspindel passen. Verwenden Sie keine Reduzierstücke oder Adapter.
	Gefahrenbereich! Halten Sie möglichst Höhe, Finger oder Arme von thisem Bereich fern.
	Die Transportsicherung 24 ermöglich Ihnen eine leichtere Handhabung des Elektrowerkzeugs beim Transport zu verschiedenen Einsatzorten. - Transportsicherung 24 ganz nach innen gedrückt: Elektrowerkzeug sichern (Transportstellung) - Transportsicherung 24 ganz nach außen gezogen: Elektrowerkzeug entsichert (Arbeitsstellung)
	Nur für EU-Länder: Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrowerkzeuge getrennt gesammelt und einer umweitgerechten Wiederverwertung zugeführrt werden.

14 | Deutschland

Funktionsbuchung

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bestimmungsgemäßer Gebrauch

Das Elektrowerkzeug ist bestimmt, als Standgerät Längs- und Querschnitte mit geradem Schnittverlauf in Holz auszuführen. Dabei sind horizontalte Gehrungswinkel von -46^ bis +46^ sowie vertikale Gehrungswinkel von 0^ bis 45^ möglich.

Die Leistung des Elektrowerkzeugs ist ausgelegt zum Sagen von Hart- und Weichholz.

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Elektrowerkzeugees auf den Grafikseiten.

1 Handgriff
2 Laser-Warnschild
3 Hebel zum Lösen des Werkzeugarms
4 Schutzhaube
5 Pendelschutzhaube
6 Anschlagschiene
7 Einlegeplatte
8 Schrauben für Einlegeplatte
9 Bügel zum Drehen des Sagetisches
10 Skala für Gehrungswinkel (horizontal)
11 Sägetisch

12 Bohrungen für Montage
13Griffmulden
14 Schraubzwinge
15 Skala für Gehrungswinkel (vertical)
16 Gleitrolle
17 Sageblatt
18 Staubbeutel
19 Ein-/Ausschalter
20 Schalter für Laser (Schnittlinienkennzeichnung)
21 Spanauswurf
22 Innensechskantschluss (6 mm)
23 Spanngriff fur beliebige Gehrungswinkel (vertikal)
24 Transportsicherung
25 Spannhebel für beliebige Gehrungswinkel (horizontal)
26 Innensechskantschrauben (6 mm) der Anschlagschiene
27 Bohrungen für Schraubzwinge
28 Spindelarretierung
29 Batteriefach
30 Innensechskantschraube (6 mm) für Sägeblattbefestigung
31 Spannflansch
32 Innerer Spannflansch
33 Flugelschraube
34 Gewindestange
35 Winkelanzeiger (horizontal)
36 Winkelanzeiger (vertical)

Abgebildetes oder beschriebenes Zubehör führt nicht zum Standard-Lieferumfang. Das vollständige Zubehörfinden Sie in unserem Zubehörprogramm.

Technische Daten

Kapp- und Gehrungssäge		PCM 7
Sachnummer		3 603 M01 2..
Nennaufnahme-leistung	W	1100
Nennspannung	V	230
Frequenz	Hz	50/60
Leerlaufdrehzahl	min-1	4800
Lasertyp		650 nm, < 1 mW
Laserklasse		2
Gewicht entspre-chend EPTA-Proce-dure 01/2003	kg	8,0
Schutzklasse		☐/II

Zulässige Werkstückmaße (maximal/minimal) siehe.
Seite 19.

Angaben gelten für Nennspannungen [U] 230 V. Bei niedrigeren Spannungen und in länderspezifischen Ausführungen können diese Angaben variieren.

Bitte beachten Sie die Sachnummer auf dem Typenschild Ihres Elektrowerkzeugs. Die Handelsbezeichnungen einzelnere Elektrowerkzeuge können variieren.

Maße für geeignete Sägeblätter

Sägeblattdurchmesser	mm	190
Stammlblattdicke	mm	1,4-2,5
Bohrungsdurchmesser	mm	30

Gerausch-/Vibrationsinformation

Messwerte ermittelt entsprechend EN 61029.

Der A-bewertete Gerauschpegel des Elektrowerkzeugs beträgt typischerweise: Schalldruckpegel 93 dB(A); Schalleistungspegel 106 dB(A). Unsicherheit K = 3 dB.

Gehorschutzragen!

Konformitätserklung (C)

Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten“ beschriebene Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt: EN 61029, EN 60825-1 gemäß den Bestimmungen der Richtlinien 2004/108/EG, 98/37/EG (bis 28.12.2009), 2006/42/EG (ab 29.12.2009).

Technische Unterlagen bei: Robert Bosch GmbH, Dept. PT/ESC, D-70745 Leinfelden-Echterdingen

Vermeiden Sie ein unabsichtliches Starten des Elektrowerkzeugs. Wahrend der Montage und bei allen Arbeiten an dem Elektrowerkzeug darf der Netzstecker nicht an die Stromversorgung angeschlossen sein.

Lieferumfang

Beachten Sie dazu die Darstellung des Lieferumfangs am Anfang der Betriebsanleitung.

Prufen Sie vor der Erst-Inbetriebnahme des Elektrowerkzeugs, ob alle unter aufgeführten Teile mitgeliefert wurden:

Kapp- und Gehrungssäge mit montiertem Sägeblatt
Staubbeutel 18
- Schraubzwinge 14
- Innensechskantschlüssel 22
- Batterien (2x, Großbe AAA, 1,5 V)

16 | Deutsch

Hinweis: Überprüfen Sie das Elektrowerkzeug auf eventuelle Beschäftigungen.

Vor dem weiterem Gebrauch des Elektrowerkzeugs mussen Sie Schutzeinrichtungen oder leicht beschädigte Teile sorgfältig auf ihre einwandfrei und bestimmungsgemäß Funktion untersuchen. Überprüfen Sie, ob die beweglichen Teile einwandfrei funktionieren und nicht klemmen, oder ob Teile beschädigt sind. Sämtliche Teile mussen richtig montiert sein und alle Bedingungen erfüllen, um den einwandfrei Betrieb zu gewährleisten.

Beschädigte Schutzvorrichtungen und Teile müssen Sie sachgerecht durch eine anerkannte Fachwerkstatt reparieren oder auswechseln halten.

Zusätzlich zum Lieferumfang benöttige Werkzeuge:

• Kreuzschlitzschraubendreher

Montage auf einer Arbeitsfläche

(siehe Bild A)

Zur Gewährleistung einer sicheren Handhabung mussen Sie das Elektrowerkzeug vor dem Gebrauch auf eine ebene und stabile Arbeitsfläche (z.B. Werkbank) montieren.
- Entnehmen Sie alle mitgelieferten Teile vorsichtig aus ihrer Verpackung.
- Entfernen Sie samedliches Packmaterial vom Elektrogerät und vom mitgelieferten Zube-hör.
- Befestigen Sie das Elektrowerkzeug mit einer geeigneten Schraubverbindung auf der Arbeitsfläche. Dazu dieren die Bohrungen 12.

Batterien einsetzen

(siehe Bild B)

• Offnen Sie das Batteriefach 29.
• Setzen Sie die mitgelieferten Batterien entsprechend der vorgegebenen Polung ein.
• Schließen Sie das Batteriefach.

Staub-/Späneabsaugung

Stäube von Materialien wie bleihaltigem Anstrich, einigen Holzarten, Mineralien und Metall konnen gesundheitsschädlich sein. Berühren oder Einatmen der Stäube konnen allergische Reaktionen und/oder Atemwegserkrankungen des Benutzers oder in der Höhe befindlicher Personen hervorrufen.

Bestimmte Stäube wie Eichen- oder Buchenstaub gelten als krebserzeugend, besonderss in Verbindung mit Zusatzstoffen zur Holzbehandelung (Chromat, Holzschutzmittel). Asbesthaltiges Materialarf Nur von Fachleutenbearbeitert werden.

• Benutzen Sie immer eine Staubabsaugung.
• Sorgen Sie für gute Belüftung des Arbeitsplatzes.
• Es wird empfohlen, eine Atemschutzmaske mit Filterklasse P2 zu tragen.

Beachten Sie in Ihrm Land gültige Vorschriften für die zu bearbeitenden Materialien.

Die Staub-/Späneabsaugung kann durch Staub, Späne oder durch Bruchstücke des Werkstücks blockiert werden.

Schalten Sie das Elektrowerkzeug aus undziehen den Netzstecker aus der Steckdose.
- Warten Sie bis das Sägeblatt komplett zum Stillstand gekommen ist.
- Ermitteln Sie die Ursache der Blockade und beheben Sie diese.

Eigenabsaugung

(siehe Bild C)

• Stecken Sie den Staubbeutel 18 auf den Spanauswurf 21.

Der StaubbeutelarfwährenddesSagensniet mitdenbeweglichenGerateteileninBerührungkommen.

Leeren Sie den Staubbeutel rechtzeitig aus.

Fremdabsaugung

Zur Absaugung konnen Sie an den Spanauswurf auch einen Staubsaugerschlauch (Ø 36 mm) anschließen.

Der Staubsauger muss für den zubearbeitenden Werkstoff geeignet sein.

Verwenden Sie beim Absaugen von besonder gesundheitsgeführenden, krebszerzeugenden oder trockenen Stäuben einen Spezialsauger.

In Deutschland werden für Holzstäube auf Grund TRGS 553 geprüfte Absaugeinrichtungen gefordert, die Eigenabsaugung darauf im gewerblichen Bereich nicht verwendet werden. Für andere Materialien muss der gewerbliche Betrieb der speziellen Anforderungen mit der zuständigen Berufsgenossenschaft klären.

Werkzeugwechsel

(siehe Bilder D1-D4)

Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose.
▶ Tragen Sie bei der Montage des Sägeblattes Schutzhandschuhe. Bei Berührung des Sägeblattes besteht Verletzungsgefahr.

Verwenden Sie nur Sägeblätter, deren maximal zulässige Geschwindigkeithigher ist als die Leerlaufdrehzahl Its Risikovorkzeug.

Verwenden Sie nur Sägeblätter, die den in dieser Betriebsanleitung angegebenen Kenndaten entsprechen und nach EN 847-1 geprüft und entsprechend gekennzeichnet sind.

Sägeblatt ausbauen

• Bringen Sie das Elektrowerkzeug in Arbeitsstellung.
• Drehen Sie die Innensechskantschraube 30 mit dem mitgelieferten Innensechskant-schlüssel 22 und drucken Sie gleichzeitig die Spindelarretierung 28 bis diese einrastet.
• Halten Sie die Spindelarretierung 28 gedruckt und drehen Sie die Schraube 30 imUhrzeigersinn hersa (Linksgewinde!).
• Nehmen Sie den Spannflansch 31 ab.
• Drücken Sie auf den Hebel 3 und schwenken Sie die Pendelschutzhaube 5 bis zum Anschlag nach halten.
• Halten Sie die Pendelschutzhaube in dieser Position und entnehmen Sie das Sägeblatt 17.
• Führer Sie die Pendelschutzhaube langsam wieder nach unten.

Sägeblatt einbauen

Falls erforderlich, reinigen Sie vor dem Einbau alle zu montierenden Teile.

• Drücken Sie auf den Hebel 3, schwenken Sie die Pendelschutzhaube 5 bis zum Anschlag nach halten und halten Sie sie in dieser Position.
• Setzen Sie das neue Sägeblatt auf den inneren Spannflansch 32.
  Beachten Sie beim Einbau, dass die Schneiderichtigung der Zähne (Pfeilrichtung auf dem Sägeblatt) mit der Pfeilrichtung auf der Schutzhaube übereinstimmt!
• Führer Sie die Pendelschutzhaube langsam wieder nach unten.
• Setzen Sie den Spannflansch 31 und die Schraube 30 auf. Drücken Sie die Spindelar-retierung 28 bis diese einrastet undziehen Sie die Sechskantschraube gegen den Uhrzeigersinn fest.

Betrieb

Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose.

Transportsicherung

(siehe Bild E)

Die Transportsicherung 24 erfolgtlich Ihnen eine leichtere Handhabung des Elektrowerkzeugs beim Transport zu verschiedenen Einsatzzorten.

Elektrowerkzeug entsichert (Arbeitsstellung)

• Drücken Sie den Werkzeugarm am Handgriff 1 etwas nach unten, um die Transportsicherung 24 zu entlasten.
• Ziehen Sie die Transportsicherung 24 ganz nach außen.
• Führer Sie den Werkzeugarm langsam nach oben.

18 | Deutsch

Elektrowerkzeug sichern (Transportstellung)

• Schlieben Sie zum Arretieren des Sägetisches 11 den Spannhebel 25.
• Drücken Sie auf den Hebel 3 und schwenken Sie gleichzeitig den Werkzeugarm am Handgriff 1 sowieit nach unten bis sich die Transportsicherung 24 ganz nachinnen drücken lassst.

Der Werkzeugarm ist jetzt zum Transport sichere arretiert.

Werkstück befestigen

(siehe Bild F)

Zur Gewährleistung einer optimalen Arbeitssticherheit mussen Sie das Werkstück immer festspannen.

Bearbeiten Sie keine Werkstücke, die zu Klein zum Festspannen sind.

• Drücken Sie das Werkstück fest gegen die Anschlagschiene 6.
• Stecken Sie die mitgelieferte Schraubzwinge 14 in eine der darauf vorgesehenen Bohrungen 27.
• Losen Sie die Flügelschraube 33 und passen Sie die Schraubzwinge dem Werkstück an. Ziehen Sie die Flügelschraube wieder fest.
• Spannen Sie das Werkstück durch Drehender Gewindestange 34 fest.

Werkstück lose

Zum Losen der Schraubzwinge drehen Sie die Gewindestange 34 gegen den Uhrzeiger-sinn.

Gehrungswinkel einstellen

Betätigten Sie bei der Einstellung des Gehrungswinkels nie den Ein-/Ausschalter 19. Wenn dadurch das Elektrowerkzeug unabsichtlich startet, besteht Verletzungsgefahr.
Schlieben Sie vor dem Sagen immer den Spannhebel 25. Das Sägeblatt kann sich sonst im Werkstück verkanten.

Horizontale Gehrungswinkel einstellen

(siehe Bild G)

Der horizontale Gehrungswinkel kann in einem Bereich von 46^ (linksseitig) bis 46^ (rechtsseitig) eingestellt werden.

• Öffnen Sie den Spannhebel 25, falls dieser geschlossen ist. Der Sägetisch wird dadurch frei beweglich.
• Drehen Sie den Sägetisch 11 am Bügel 9 nach links oder rechts bis der Winkelanzeiger 35 den gewündchten Gehrungswinkel anziegt.
• Schließen Sie den Spannhebel 25 wieder.

Zum Schnellen und prazisen Einstellen von oft verwendeten Gehrungswinkel rastet der Sägetisch 11 bei folgenden Standardwinkel ein: -45^ / -30^ / -22,5^ / -15^ / 0^ / 15^ / 22,5^ / 30^ / 45^

Vertikale Gehrungswinkel einstellen

(siehe Bild H)

Der vertikale Gehrungswinkel kann in einem Bereich von 0^ bis 45^ eingestellt werden.

• Losen Sie den Spanngriff 23.
• Schwenken Sie den Werkzeugarm am Handgriff 1 bis der Winkelanzeiger 36 den gewünschten Gehrungswinkel anziegt.
• Halten Sie den Werkzeugarm in dieser Stellung undziehen Sie den Spanngriff 23 wieder fest.

Zum Schnellen und prazisen Einstellen der Standardwinkel 0^ und 45^ sind am Gehäuse Endanschlage vorgesehen.

• Losen Sie den Spanngriff 23.
• Schwenken Sie dazu den Werkzeugarm am Handgriff 1 bis zum Anschlag nach rechts (0^) oder bis zum Anschlag nach links (45^) .
• Ziehen Sie den Spanngriff 23 wieder fest.

Inbetriebnahme

Einschalten

Zur Inbetriebnahme drücken Sie den Ein-/ Aus-Schalter 19 und halten ihn gedrückt.

Hinweis: Aus Sicherheitsgründen kann der Ein-/Ausschalter 19 nicht arretiert werden, sondern muss während des Betriebes ständig gedruckt bleiben.

Nur durch das Drücken auf den Hebel 3 kann der Werkzeugarm nach unter geführt werden.

Zum Sagen müssen Sie daher zusätzlich zum Betätigten des Ein-/Ausschalters den Hebel 3 drücken. (siehe Bild I)

Ausschalten

Zum Ausschalten setzen Sie den Ein-/Ausschalter 19 los.

Arbeitshinweise

Allgemeine Sägehinweise

Bei allen Schnitten müssen Sie zuerst sicherstellen, dass das Sägeblatt zu keiner Zeit die Anschlagschiene, Schraubzwingen oder sonstige Geräteile berühren kann. Entfern den Sie eventuell montierte Hilfsanschläge oder passen Sie sie entsprechend an.

Schützen Sie das Sägeblatt vor Schlag und Stöß. Setzen Sie das Sägeblatt keinem seitlichen Druck aus.

Bearbeiten Sie keine verzogenen Werkstücke. Das Werkstück muss immer eine gerade Kante zum Anlegen an die Anschlagschiene haben.

Lange Werkstücke müssen am freienden Ende unterlegt oder abgestützt werden.

Schnittlinie kennzeichnen

(siehe Bild J)

Ein Laserstrahl zeigt Ihnen die Schnittlinie des Sägeblatts an. Dadurch konnen Sie das Werkstück zum Sagen exakt positionieren, ohne die Pendelschutzhaube zu öffnen.

• Schalten Sie dazu den Laserstrahl mit dem Schalter 20 ein.
• Richten Sie ihre Markierung auf dem Werkstück an der rechten Kante der Laserlinie aus.

Handhabung

(siehe Bild K)

Halten Sie Hände, Finger und Arme vom rotierrenden Sägeblatt fern.

Überkreuzen Sie ihre Arme nicht vor dem Werkzeugarm.

Zulässige Werkstückmaße

Maximale Werkstücke:

Gehrungswinkel		Höhe x Breite
horizontal	vertikal
0°	0°	50 x 110 mm
45°	0°	37 x 110 mm
0°	45°	50 x 76 mm
45°	45°	37 x 76 mm

Minimale Werkstücke

(= alle Werkstücke, die mit der mitgelieferten Schraubzwinge 14 links oder rechts vom Sägeblatt festgespannt werden können): 100 × 40 ~mm (Länge x Breite)

Kappsagen

• Spannen Sie das Werkstück entsprechend den Abmessungen fest.
• Stellen Sie den gewünschten horizontalen und/oder vertikalen Gehrungswinkel ein.
• Schalten Sie das Elektrowerkzeug ein.
• Drücken Sie auf den Hebel 3 und führen Sie den Werkzeugarm mit dem Handgriff 1 langsam nach unten.
  Sagen Sie das Werkstück mit gleichmäßigem Vorschub durch.
• Schalten Sie das Elektrowerkzeug aus und warten Sie bis das Sägeblatt komplett zum Stillstand gekommen ist.
• Führer Sie den Werkzeugarm langsam nach oben.

Einlegeplatte auswechseln

Die rote Einlegeplatte 7 kann nach längerem Gebrauch des Elektrowerkzeugs verschreiben.

Wechseln Sie defekte Einlegeplatten aus.

• Bringen Sie das Elektrowerkzeug in Arbeitsstellung.
• Schrauben Sie die Schrauben 8 mit einem Kreuzschlitzschraubendreher hereaus und entnahmen Sie die alte Einlegeplatte.
• Legen Sie die neue Einlegeplatz ein und schrauben Sie alle Schrauben 8 wieder fest.

Profileisten bearbeiten

Profilleisten können Sie auf zwei verschiedene Arten bearerbeiten:

• gegen die Anschlag-schiene angestellt
  flach liegend auf dem Sägetisch

Probieren Sie den eingestellen Gehrungswinkel immer zuerst an einem Abfallholz aus.

Transport

• Bringen Sie das Elektrowerkzeug in Transportstellung.
  Greifen Sie zum Anheben oder Transportieren in die Griffmulden 13 seitlich am Sägetisch 11.
  Verwenden Sie beim Transportieren des Elektrowerkzeugs nur die Transportvorrichtungen und niemals die Schutzvorrichtungen.

Wartung und Service

Wartung und Reinigung

Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose.

Sollte das Elektrowerkzeug bzw. sorgfältiger Herstellungs- und Prüfverfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kundendienstelle für Bosch-Elektronerkzeuge ausführten zu halten.

Geben Sie bei allen Rückfragen und Ersatzteilbestellungenitte unbedingt die 10-stellige Sachnummer laut Typenschild des Elektrowerkzeuges an.

Reinigung

Halten Sie das Elektrowerkzeug und die Luf-. tungsschlitze sauber, um gut und safer zu arbeiten.

Die Pendelschutzhaube muss sich immer frei bewegen und selbstständig schlieben konnen. Halten Sie deshalb den Bereich um die Pendelschutzhaube stets sauber.

Entfernen Sie nach jedem Arbeitsgang Staub und Späne durch Ausblasen mit Druckluft oder mit einem Pinsel.

Reinigen Sie regelmäßig die Gleitrolle 16.

Zubehör

Sägeblätter für Holz und Plattenmaterialien, Paneelen und Leisten

Sägeblatt 190 x 30 mm,
40 Zähne 2609 256 821

Sägeblatt 190 x 30 mm,
12 Zähne 2609 256 868

Sägeblatt 190 x 30 mm, 24 Zähne 2608640615

Sägeblatt 190 x 30 mm,
60 Zähne 2 608 641 188

Kundendienst und Kundenberatung

Der Kundendienst beantwortet ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosionszeichnungen und Informationen zu Ersatzteilen finden Sie auch unter:

www.bosch-pt.com

Das Bosch-Kundenberater-Team hilft Ihnen gerne bei Fragen zu Kauf, Anwendung und Einstellung von Produkten und Zubehoren.

www.bosch-do-it.de, das Internetportal für Heimwerker und Gartenfreunde.

www.dha.de, das komplette Service-Angebot der Deutschen Heimwerker Akademie.

Deutschland

Robert Bosch GmbH

Servicezentrum Elektrowerkzeuge

Zur Luhne 2

37589 Kalefeld - Willershausen

Tel. Kundendienst: [phone]

Fax: [phone]

E-Mail: Servicezentrum.Elektrowerkzeuge@de.

b Bosch.com

Tel. Kundenberatung: [phone]

Fax: [phone]

E-Mail: [e-mail]

Österreich

Tel.: [phone]

Fax: [phone]

E-Mail:

[e-mail]

Schweiz

Tel.: [phone]

Fax: [phone]

Luxemburg

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Entsorgung

Elektrowerkzeuge, Zubehor und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführrt werden.

Zum sortenreinen Recycling sind Kunststoffeile gekennzeichnet.

In Deutschland sind nicht mehr gebrauchsfähige Elektrowerkzeuge zum Recycling beim Handel abzugeben oder (ausreichend frankiert) direkt einzuschicken an:

Recyclingzentrum Elektrowerkzeuge

Osteroder Landstr. 3

37589 Kalefeld

Nur fur EU-Länder:

Werfen Sie Elektrowerkzeuge

nicht in den Hausmüll!

Gemäß der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht Müsse

sen nicht mehr gebrauchsfähige Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

Änderungen vorbehalten.

22 | English

Safety Notes

Leinfelden, 25.03.2009

Assembly

E-Mail: [e-mail]

Ireland

Origo Ltd.

Unit 23 Magna Drive

Magna Business Park

City West

Dublin 24

Tel. Service: [phone]

Fax:[phone]

Illustreredekomponenter

folgende standardvinkler:

-45^ / -30^ / -22,5^ / -15^ /

0^ / 15^ / 22,5^ / 30^ / 45^

126 | Norsk

Sopivien sahanterien mitat

Leinfelden, 25.03.2009

Montáz

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.bosch.cz

Zprcování odpadú

Leinfelden, 25.03.2009

Összeszerelés

(lásda „D1“- „D4“ abrát)

E-Mail: [e-mail]

Uklanjanje djubreta

Elektricni pribori, pribor i pakovanja treba da se odvoze regeneraciji koja odgovara zastiti covekove sredine.

Leinfelden, 25.03.2009

Montaž
