PCM 7 - REV 3-2009 - Pokosová píla BOSCH - Bezplatný návod na obsluhu

Značka	BOSCH
Model	PCM 7
Kategória	Pokosová píla
Menovitý príkon	1100 W
Menovité napätie	230 V
Frekvencia	50/60 Hz
Otáčky naprázdno	4800 ot/min
Hmotnosť (podľa EPTA 01/2003)	8,0 kg
Trieda ochrany	II (dvojitá izolácia)
Priemer pílového kotúča	190 mm
Hrúbka kotúča	1,4 – 2,5 mm
Priemer otvoru	30 mm
Rozsah uhla pokosu horizontálne	-46° až +46°
Rozsah uhla pokosu vertikálne	0° až 45°
Typ lasera	650 nm, < 1 mW, trieda 2
Hladina akustického tlaku	93 dB(A)
Hladina akustického výkonu	106 dB(A)
Systém odsávania	Vstavaný zberný vak, prípojka pre externý vysávač (Ø 36 mm)
Upínacia svorka	Skrutková, nastaviteľná vľavo alebo vpravo
Bezpečnostné zariadenie	Kyvný ochranný kryt, núdzové zastavenie
Dodávané príslušenstvo	Zberný vak, upínacia svorka, imbusový kľúč 6 mm, batérie AAA (2x)
Maximálne rozmery obrobku (0°/0°)	50 x 110 mm (výška x šírka)
Minimálne rozmery obrobku	100 x 40 mm (dĺžka x šírka)
Údržba	Pravidelne čistite ochranný kryt a klzný valec; v prípade opotrebenia vymeňte opornú dosku

Často kladené otázky - PCM 7 - REV 3-2009 BOSCH

Ako vymeniť pílový kotúč na Bosch PCM 7?

Odpojte náradie. Pomocou dodaného imbusového kľúča (6 mm) uvoľnite skrutku s vnútorným šesťhranom (30) otáčaním v smere hodinových ručičiek (ľavý závit). Stlačte blokovanie vretena (28). Odstráňte upínaciu prírubu (31) a kotúč. Pri montáži nasaďte nový kotúč (smer rezu podľa šípky na kryte) a dotiahnite skrutku proti smeru hodinových ručičiek. Používajte ochranné rukavice.

Ako nastaviť horizontálny uhol pokosu?

Otvorte upínaciu páku (25). Otočte pílový stôl (11) pomocou držiaka (9) na požadovaný uhol (stupnica 10). Zatvorte páku. K dispozícii sú preddefinované zarážky: -45°, -30°, -22,5°, -15°, 0°, 15°, 22,5°, 30°, 45°.

Ako nastaviť vertikálny uhol pokosu?

Povoľte upínacie tlačidlo (23). Nakloňte rameno náradia (páčka 1) na požadovaný uhol (stupnica 15). Znova dotiahnite tlačidlo. K dispozícii sú koncové dorazy pri 0° a 45°.

Ako používať laser na označovanie?

Stlačením spínača lasera (20) zapnete lúč. Pravý okraj laserovej čiary označuje líniu rezu. Nikdy nenasmerujte laser na osoby alebo zvieratá. Trieda lasera 2.

Aký priemer kotúča je kompatibilný?

Priemer kotúča musí byť 190 mm, s otvorom 30 mm a hrúbkou 1,4 až 2,5 mm. Používajte len kotúče v súlade s normou EN 847-1. Vyhnite sa HSS oceľovým kotúčom.

Ako bezpečne prepravovať pílu?

Umiestnite pílu do prepravnej polohy: sklopte rameno náradia a zatlačte prepravnú poistku (24) úplne dovnútra. Na zdvíhanie použite zapustené rukoväte (13). Nikdy nenoste náradie za ochranné kryty.

Ako čistiť a udržiavať pílu?

Pred údržbou odpojte náradie. Pravidelne čistite vetracie otvory, kyvný ochranný kryt (4) a klzný valec (16) stlačeným vzduchom alebo kefou. V prípade opotrebenia vymeňte opornú dosku (7) odskrutkovaním skrutiek (8).

Aké príslušenstvo je k dispozícii pre PCM 7?

K dispozícii sú pílové kotúče s priemerom 190 mm s rôznym počtom zubov (12, 24, 40, 60). Referencie: 2609256821 (40 zubov), 2609256868 (12 zubov), 2608640615 (24 zubov), 2608641188 (60 zubov). Upínacia svorka a zberný vak sú súčasťou dodávky.

Ako efektívne odsávať prach?

Použite dodaný zberný vak (18) nasadený na vývod triesok (21). Pre externé odsávanie pripojte vysávač s hadicou Ø 36 mm. Pravidelne vysypávajte vak. Pri škodlivom prachu používajte špeciálny vysávač a masku P2.

Čo robiť, ak sa kotúč zasekne počas pílenia?

Okamžite uvoľnite vypínač Zap/Vyp (19). Počkajte na úplné zastavenie kotúča. Odpojte zástrčku. Opatrne vyberte obrobok. Skontrolujte stav kotúča a vyrovnanie. Nikdy nepoužívajte silu na vybratie obrobku, kým sa kotúč otáča.

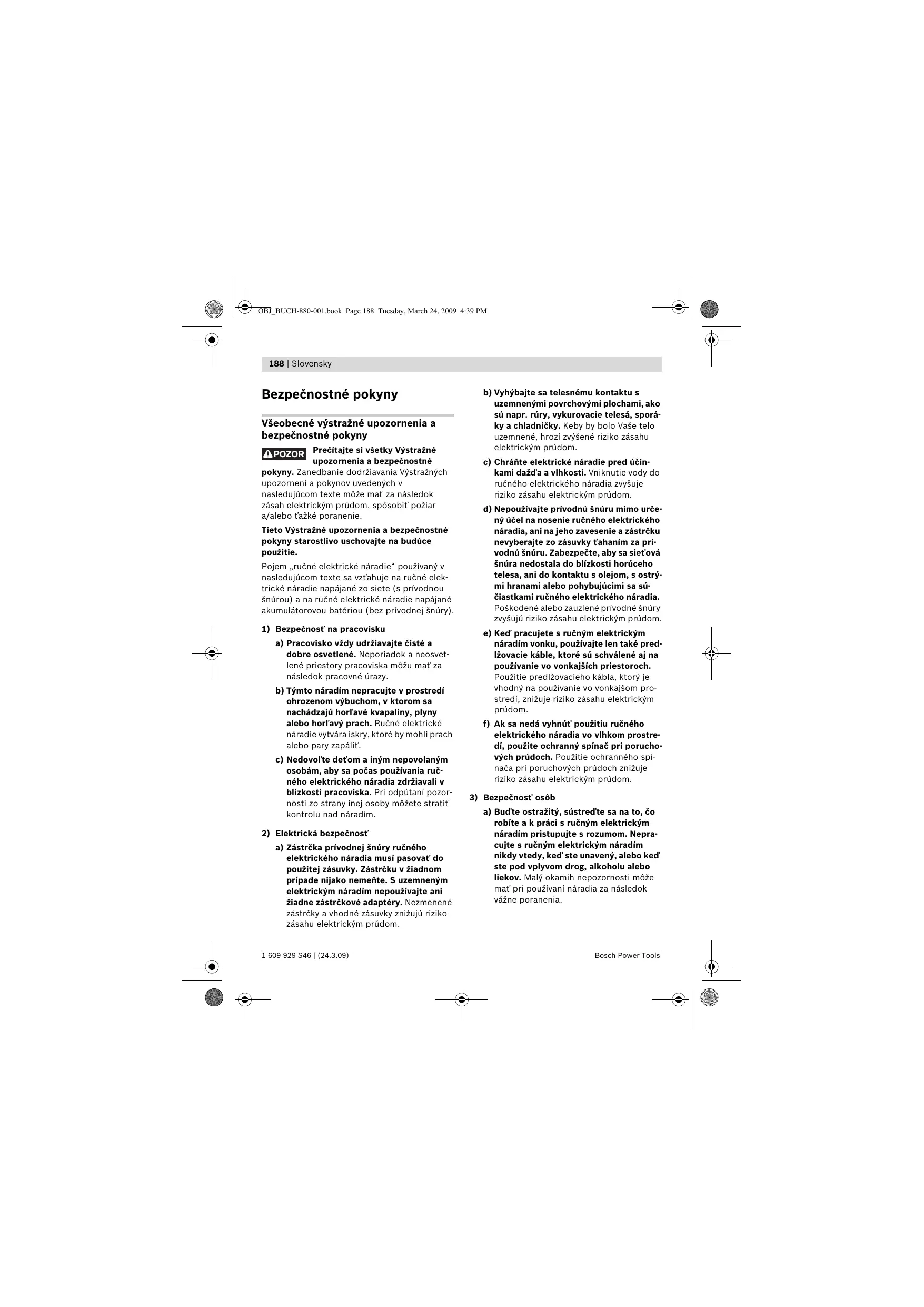

NÁVOD NA OBSLUHU PCM 7 - REV 3-2009 BOSCH

Vysávač musí byť vhodný pre opracovávaný materiál.

pokyny. Zanedbanie dodržiavania výstražných upozornení a pokynov uvedených v nasledujúcom texte môže mať za následok zásah elektrickým prúdom, spôsobiť požiar a/alebo ťažké poranenie.

Tieto výstražné upozornenia a bezpečnostné použitie.

Pojem „ručné elektrické náradie“ používaný v nasledujúcom texte sa vzťahuje na ručné elektrické náradie napájané zo siete (s prívodnou šnúrou) a na ručné elektrické náradie napájané akumulátorovou batériou (bez prívodnej šnúry).

a) Pracovisko vždy udržiavajte čisté a dobre osvetlené. Neporiadok a neosvetlené priestory pracoviska môžu mať za následok pracovné úrazy. b) Týmto náradím nepracujte v prostredí ohrozenom výbuchom, v ktorom sa nachádzajú horľavé kvapaliny, plyny alebo horľavý prach. Ručné elektrické náradie vytvára iskry, ktoré by mohli prach alebo pary zapáliť. c) Nedovoľte deťom a iným nepovolaným osobám, aby sa počas používania ručného elektrického náradia zdržiavali v blízkosti pracoviska. Pri odpútaní pozornosti zo strany inej osoby môžete stratiť kontrolu nad náradím.

a) Zástrčka prívodnej šnúry ručného elektrického náradia musí pasovať do použitej zásuvky. Zástrčku v žiadnom prípade nijako nemeňte. S uzemneným elektrickým náradím nepoužívajte ani žiadne zástrčkové adaptéry. Nezmenené zástrčky a vhodné zásuvky znižujú riziko zásahu elektrickým prúdom.

b) Vyhýbajte sa telesnému kontaktu s uzemnenými povrchovými plochami, ako sú napr. rúry, vykurovacie telesá, sporáky a chladničky. Keby bolo vaše telo uzemnené, hrozí zvýšené riziko zásahu elektrickým prúdom. c) Chráňte elektrické náradie pred účinkami dažďa a vlhkosti. Vniknutie vody do ručného elektrického náradia zvyšuje riziko zásahu elektrickým prúdom. d) Nepoužívajte prívodnú šnúru mimo určený účel na nosenie ručného elektrického náradia, ani na jeho zavesenie a zástrčku nevyberajte zo zásuvky ťahaním za prívodnú šnúru. Zabezpečte, aby sa sieťová šnúra nedostala do blízkosti horúceho telesa, ani do kontaktu s olejom, s ostrými hranami alebo pohybujúcimi sa súčiastkami ručného elektrického náradia. Poškodené alebo zauzlené prívodné šnúry zvyšujú riziko zásahu elektrickým prúdom. e) Keď pracujete s ručným elektrickým náradím vonku, používajte len také predlžovacie káble, ktoré sú schválené aj na používanie vo vonkajších priestoroch. Použitie predlžovacieho kábla, ktorý je vhodný na používanie vo vonkajšom prostredí, znižuje riziko zásahu elektrickým prúdom. f) Ak sa nedá vyhnúť použitiu ručného elektrického náradia vo vlhkom prostredí, použite ochranný spínač pri poruchových prúdoch. Použitie ochranného spínača pri poruchových prúdoch znižuje riziko zásahu elektrickým prúdom.

3) Bezpečnosť osôb

a) Buďte ostražití, sústreďte sa na to, čo robíte a k práci s ručným elektrickým náradím pristupujte s rozumom. Nepracujte s ručným elektrickým náradím nikdy vtedy, keď ste unavený, alebo keď ste pod vplyvom drog, alkoholu alebo liekov. Malý okamih nepozornosti môže mať pri používaní náradia za následok vážne poranenia.

b) Noste osobné ochranné pomôcky a používajte vždy ochranné okuliare. Nosenie osobných ochranných pomôcok, ako je ochranná dýchacia maska, bezpečnostná pracovná obuv, ochranná prilba alebo chrániče sluchu, podľa druhu ručného elektrického náradia a spôsobu jeho použitia znižujú riziko poranenia. c) Vyhýbajte sa neúmyselnému uvedeniu ručného elektrického náradia do činnosti. Pred zasunutím zástrčky do zásuvky a/alebo pred pripojením akumulátora, pred chytením alebo prenášaním ručného elektrického náradia sa vždy presvedčte, či je ručné elektrické náradie vypnuté. Ak budete mať pri prenášaní ručného elektrického náradia prst na vypínači, alebo ak ručné elektrické náradie pripojíte na elektrickú sieť zapnuté, môže to mať za následok nehodu. d) Skôr ako náradie zapnete, odstráňte z neho nastavovacie náradie alebo kľúče na skrutky. Nastavovací nástroj alebo kľúč, ktorý sa nachádza v rotujúcej časti ručného elektrického náradia, môže spôsobiť vážne poranenia osôb. e) Vyhýbajte sa abnormálnym polohám tela. Zabezpečte si pevný postoj a neprestajne udržiavajte rovnováhu. Takto budete môcť ručné elektrické náradie v neočakávaných situáciách lepšie kontrolovať. f) Pri práci noste vhodný pracovný odev. Nenoste široké odevy a nemajte na sebe šperky. Vyvarujte sa toho, aby sa Vaše vlasy, odev a rukavice dostali do blízkosti rotujúcich súčiastok náradia. Voľný odev, dlhé vlasy alebo šperky môžu byť zachytené rotujúcimi časťami ručného elektrického náradia. g) Ak sa dá na ručné elektrické náradie namontovať odsávacie zariadenie a zariadenie na zachytávanie prachu, presvedčte sa, že sú dobre pripojené a správne používané. Používanie odsávacieho zariadenia a zariadenia na zachytávanie prachu znižuje riziko ohrozenia zdravia prachom.

a) Ručné elektrické náradie nikdy nepoužívajte. Používajte také elektrické náradie, ktoré je určené pre daný druh práce. Pomocou vhodného ručného elektrického náradia budete pracovať lepšie a bezpečnejšie v uvedenom rozsahu výkonu náradia. b) Nikdy nepoužívajte také ručné elektrické náradie, ktoré má pokazený vypínač. Náradie, ktoré sa už nedá zapnúť alebo vypnúť, je nebezpečné a treba ho zveriť do opravy odborníkovi. c) Skôr ako začnete náradie nastavovať alebo prestavovať, vymieňať príslušenstvo alebo skôr, ako odložíte náradie, vždy vytiahnite zástrčku sieťovej šnúry zo zásuvky. Toto preventívne opatrenie zabraňuje neúmyselnému spusteniu ručného elektrického náradia. d) Nepoužívané ručné elektrické náradie uschovávajte tak, aby bolo mimo dosahu detí. Nedovoľte používať pneumatické náradie osobám, ktoré s ním nie sú dôverne oboznámené, alebo ktoré si neprečítali tieto pokyny. Ručné elektrické náradie je nebezpečné vtedy, keď ho používajú neskúsené osoby. e) Ručné elektrické náradie starostlivo ošetrujte. Kontrolujte, či pohyblivé súčiastky bezchybne fungujú alebo či neblokujú, či nie sú zlomené alebo poškodené niektoré súčiastky, ktoré by mohli negatívne ovplyvňovať správne fungovanie ručného elektrického náradia. Pred použitím náradia dajte poškodené súčiastky vymeniť. Veľa nehôd bolo spôsobených nedostatočnou údržbou elektrického náradia. f) Rezné nástroje udržiavajte ostré a čisté. Starostlivo ošetrované rezné nástroje s ostrými reznými hranami majú menšiu tendenciu k zablokovaniu a ľahšie sa dajú viesť.

g) Používajte ručné elektrické náradie, príslušenstvo, nastavovacie nástroje a pod. podľa týchto výstražných upozornení a bezpečnostných pokynov, berúc do úvahy konkrétne pracovné podmienky a činnosť, ktorú budete vykonávať. Používanie ručného elektrického náradia na iný účel ako na predpísané použitie môže viesť k nebezpečným situáciám.

5) Servisné práce

Toto elektrické náradie sa dodáva s výstražným štítkom v nemeckom jazyku (na grafickej strane je na obrázku štítok označený číslom 2). Predtým ako začnete náradie prvýkrát používať, prelepte nemecký text výstražného štítka dodanou nálepkou v jazyku Vašej krajiny.

Zabezpečte obrobok. Obrobok upnutý pomocou upínacieho zariadenia alebo zveráka je bezpečnejší ako obrobok pridržiavaný rukou. Udržiavajte svoje pracovisko v čistote. Mimoriadne nebezpečné sú zmesi rôznych materiálov. Prach z ľahkých kovov sa môže ľahko zapáliť alebo explodovať. Nikdy neodchádzajte od ručného elektrického náradia skôr, ako sa úplne zastaví. Dobiehajúce pracovné nástroje môžu spôsobiť poranenia osôb.

Nepoužívajte ručné elektrické náradie, ktoré má poškodený prívodný kábel. Nedotýkajte sa poškodeného prívodného kábla a v prípade, že sa kábel počas práce s náradím poškodí, ihneď vytiahnite zástrčku zo zásuvky. Poškodené prívodné káble zvyšujú riziko zásahu elektrickým prúdom. Výstražná značka na ručnom elektrickom náradí musí byť vždy identifikovateľná. Nikdy sa na ručné elektrické náradie nestavajte. Mohli by ste sa vážne poraniť, ak by sa ručné elektrické náradie prevrátilo alebo ak by ste sa dostali do náhodného kontaktu s pílovým listom. Zabezpečte, aby ochranný kryt správne fungoval a dal sa voľne pohybovať. Nikdy neblokujte ochranný kryt náradia v otvorenom stave. - Počas chodu ručného elektrického náradia nedávajte ruky do pracovného priestoru píly ani k pílovému listu. Pri kontakte s pílovým listom hrozí nebezpečenstvo vážneho poranenia. Nikdy neodstraňujte zvyšky rezaného materiálu, drevené piliny a pod. z priestoru rezu vtedy, keď náradie ešte beží. Rameno náradia dajte najprv do pokojovej polohy a elektrické náradie vypnite. K obrobku prisúvajte pílový list iba v zapnutom stave. Inak hrozí v prípade zakliesnenia pracovného nástroja v obrobku nebezpečenstvo spätného rázu. ▶ Elektrické náradie používajte len vtedy, keď sa na pracovnej ploche až po obrobok, ktorý budete obrábať, nenachádzajú žiadne nastavovacie nástroje, drevené triesky a pod. Drobné kúsky dreva alebo iné predmety sa môžu dostať do kontaktu s rotujúcim pílovým listom a môžu vysokou rýchlosťou trafiť obsluhujúcu osobu. Obrobok, ktorý budete obrábať, vždy spoľahlivo upnite. Neobrábajte žiadne také obrobky, ktoré sú príliš malé na to, aby ste ich mohli uchytiť. Vzdialenosť Vašej ruky k rotujúcemu pílovému listu by bola potom príliš malá.

Pílu používajte len na obrábanie takých materiálov, ktoré sú uvedené v Návode na používanie a pre ktoré je náradie určené. Inak by sa mohla píla preťažiť. Ak sa pílový list zablokuje, alebo ak prerušíte prácu, pílu vždy vypnite a pokojne držte obrobok dovtedy, kým sa pílový list úplne zastaví. Nikdy sa nepokúšajte vyberať obrobok dovtedy, kým sa pílový list pohybuje, inak môže dôjsť k vzniku spätného rázu. Zistite príčinu zablokovania pílového listu a odstráňte ju. ▶ Nepoužívajte tupé pílové listy, ani také pílové listy, ktoré majú trhliny, sú skrivené alebo poškodené. Pílové listy s otupenými zubami alebo s nesprávne nastavenými zubami vytvárajú príliš úzku štrbinu rezu a tým spôsobujú zvýšené trenie, blokovanie pílového listu alebo vyvolanie spätného rázu. ▶ Používajte vždy pílové listy správnej veľkosti a s vhodným upínacím otvorom (napríklad hviezdicovým alebo okrúhlym).

Pílové listy, ktoré sa nehodia k montážnym súčiastkam píly, nebežia celkom rotačne a spôsobia stratu kontroly obsluhy nad náradím.

Nepoužívajte pílové listy z vysokolegovanej rýchloreznej ocele (oceľ HSS). Takéto pílové listy sa môžu ľahko zlomiť. Po práci sa nedotýkajte pílového listu dovtedy, kým celkom nevychladne. Pílový list sa pri práci veľmi zahrieva. Nikdy nepoužívajte elektrické náradie bez vkladacej platničky. Poškodenú vkladaciu platničku nahraďte novou. Bez vhodnej vkladacej platničky by ste sa mohli o pílový list poraniť. Nemerujte laserový lúč na osoby ani na zvieratá, ani sami sa nepozerajte do laserového lúča. Toto ručné elektrické náradie produkuje laserové žiarenie laserovej triedy 2 podľa normy EN 60825-1. Mohli by ste takýmto spôsobom oslepiť iné osoby. Zabráňte, aby mohli deti používať ručné elektrické náradie s laserom bez dohľadu dospelej osoby. Mohli by neúmyselne oslepiť iné osoby. Zabudovaný laserový modul nikdy nezamieňajte za laserové zariadenie iného typu. Laserové zariadenie iného typu, ktoré sa nehodí k tomuto ručnému elektrickému náradiu, môže predstavovať nebezpečenstvo ohrozenia zdravia osôb.

Symboly

Symbol	Význam
	Používajte chránicé sluchu. Pósobenie hlukuMZe mat' za následok stratu sluchu.
	Nesmerujte laserový lúč na osoby ani na zvieratá, ani sami sa nepozerajte do laserového lúča. Toto ručné elektrické náradie produkuje laserovéžiarenie laserovej triedy 2 podla normy EN 60825-1. Mohli by ste takýmto spôsobom oslepit'ince osoby.
	Dodržiavajte rozmery piłového listu. Priemer diery musí pasovat' na vreteno náradia bez vôle. Nepoužívajte Žiadne redukcie ani adaptéry.
	Nebezpečný priestor! Podla možnosti nedávajte do tohto priestoru ruky, prsty ani predlaktion.
	Prepravná poistka 24 Vám umozěnuje jegnoduchšiu manipuláciu s ručnám elektrický náradím pri preprave na rózne miesta používania. - Prepravná poistka 24 zatlačená celkom dovnútra: Zaistenie ručného elektrického náradia (prepravná poloha) - Prepravná poistka 24 vytiahnutá celkom von: Odklokanie ručného elektrického náradia (pracovné poloha)
	Len pre krajiny EU: Neodhadzujte ručné elektrické náradie do komunálneho odpadu! Podl'au Eórpsekj smernice 2002/96/EG o starych elektrických a elektronických výrobkoch a podl'au jej aplikáci v národnom prune sa musia už nepoužitelné elektrické produkty zbierat' separovane a dat'na recykláciu zodpovedajúcu ochraneživotného prostredia.

Popis fungovania

Prečítajte si všetky výstražné upozornenia a bezpečnostné pokyny.

Zanedbanie dodržiavania výstražných upozornení a pokynov uvedených v nasledujúcom texte môže mať za následok zásah elektrickým prúdom, spôsobiť požiar a/alebo ťažké poranenie.

Používanie podľa určenia

Toto ručné elektrické náradie je ako stacionárne náradie určené na pozdĺžne a priečne rezy do dreva s rovným priebehom rezu. Pritom sú možné horizontálne uhly zošikmenia od -46° do +46° ako aj vertikálne uhly zošikmenia od 0° do 45°.

1 Rukoväť 2 Výstražný štítok laserového prístroja 3 Páka na uvoľnenie ramena nástroja 4 Ochranný kryt 5 Výkyvný ochranný kryt 6 Dorazová lišta 7 Vkladacia platnička 8 Skrutky pre vkladaciu platničku 9 Strmienok na otáčanie rezacieho stola

10 Stupnica pre uhol zošikmenia (horizontálny) 11 Rezací stôl 12 Otvory pre montáž 13 Priehlbiny na lepšie držanie 14 Zvierka 15 Stupnica pre uhol zošikmenia (vertikálny) 16 Klzný valček 17 Pílový list 18 Vrecko na prach 19 Vypínač 20 Vypínač pre laser (označovanie línie rezu) 21 Otvor na vyhadzovanie triesok 22 Kľúč na skrutky s vnútorným šesťhranom (6 mm) 23 Aretačná rukoväť na nastavenie ľubovoľného uhla zošikmenia (vertikálny) 24 Prepravná poistka 25 Aretačná páka na nastavenie ľubovoľného uhla zošikmenia (horizontálny) 26 Skrutky s vnútorným šesťhranom (6 mm) dorazovej lišty 27 Otvory pre zvierku 28 Aretácia vretena 29 Priehradka na batérie 30 Skrutka s vnútorným šesťhranom (6 mm) na upevnenie pílového listu

31 Upínacia príruba 32 Vnútorná upevňovacia príruba 33 Krídlová skrutka 34 Tyč so závitom 35 Ukazovateľ uhla zošikmenia (horizontálny) 36 Ukazovateľ uhla zošikmenia (vertikálny)

Zobrazené alebo popísané príslušenstvo nepatrí celé do základnej výbavy produktu. Kompletné príslušenstvo nájdete v našom programe príslušenstva.

Technické údaje

Kapovacia aPokosová pila		PCM 7
Vecné Čísló		3 603 M01 2..
Menovitý príkon	W	1100
Menovité napătie	V	230
Frekvencia	Hz	50/60
Počet vol'nobězných obrátok	min-1	4800
Typ lasera		650 nm, < 1 mW
Laserová trieda		2
Hmotnost' podl’a EPTA-Procedure 01/2003	kg	8,0
Trieda ochrany		☐/II

Dovolené rozmery obrobku (maximálne/minimálne) pozri strana 198.

Údaje platia pre menovité napätie [U] 230 V. V prípade nižšieho napätia a pri vyhotoveniach špecifických pre niektorú krajinu sa môžu tieto údaje odlišovať.

Priemer piłového lista	mm	190
Hrúbka vlastného lista	mm	1,4-2,5
Priemer otvoru piłového lista	mm	30

Informácia o hlučnosti/vibráciách

Súbory technickej dokumentácie sa nachádzajú na adrese: Robert Bosch GmbH, Dept. PT/ESC, D-70745 Leinfelden-Echterdingen

Vyhýbajte sa neúmyselnému spusteniu elektrického náradia. Počas montáže a pri všetkých prácach na elektrickom náradí nesmie byť zástrčka sieťovej šnúry pripojená na zdroj napätia (musí byť vytiahnutá zo zásuvky).

Obsah dodávky (základná výbava)

Preštudujte si k tomu obrázok so základnou vybavou (rozsah dodávky) na začiatku Návodu na používanie.

Pred prvým uvedením elektrického náradia do prevádzky prekontrolujte, či boli dodané všetky dole uvedené súčiastky:

• Kapovacia a pokosová píla s namontovaným pílovým listom, vrecko na prach, 18, zvierka, 14
• Kľúč na skrutky s vnútorným šesťhranom, 22
• Batérie (2x, veľkosť AAA, 1,5 V)

Pred ďalším používaním náradia starostlivo skontrolujte, či bezchybne a podľa určenia fungujú ochranné prvky náradia a súčiastky, ktoré sa môžu ľahko poškodiť. Skontrolujte, či bezchybne fungujú pohyblivé súčiastky, či neblokujú, alebo či nie sú niektoré súčiastky poškodené. Všetky súčiastky musia byť správne namontované a musia byť splnené všetky podmienky, aby sa zabezpečil bezchybný chod náradia.

Poškodené ochranné prvky a súčiastky treba dať odborne opraviť alebo vymeniť v autorizovanej servisnej opravovni.

Dodatočné náradie potrebné k základnej výbave:

Krížový skrutkovač

Montáž na pracovnej ploche

(pozri obrázok A)

Na zaistenie bezpečnej manipulácie s náradím treba toto ručné elektrické náradie pred použitím namontovať na rovnú a stabilnú pracovnú plochu (napr. na pracovný stôl). - Pozorne a starostlivo vyberte z obalov náradie a všetky dodané súčiastky. - Odstráňte z elektrického náradia a z dodaného príslušenstva všetok obalový materiál. - Pomocou vhodného skrutkového spojenia upevnite ručné elektrické náradie na pracovnej ploche. Na to slúžia otvory 12.

Vloženie batérií

(pozri obrázok B)

• Otvorte priehradku na batérie 29. Vložte nové batérie, ktoré sú súčasťou balenia, podľa označeného pólovania. Priehradku na batérie uzavrite.

Odsávanie prachu a triesok

Prach z niektorých materiálov, napr. z náterov obsahujúcich olovo, z niektorých druhov tvrdého dreva, minerálov a kovov môže byť zdraviu škodlivý. Kontakt s takýmto prachom alebo jeho vdychovanie môže vyvolávať alergické reakcie a/alebo spôsobiť ochorenie dýchacích ciest pracovníka, prípadne osôb, ktoré sa nachádzajú v blízkosti pracoviska. Určité druhy prachu, napr. prach z dubového alebo z bukového dreva, sa považujú za rakovinotvorné, a to predovšetkým spolu s ďalšími materiálmi, ktoré sa používajú pri spracovávaní dreva (chromitany, chemické prostriedky na ochranu dreva). Materiál, ktorý obsahuje azbest, smú opracovávať len špeciálne vyškolení pracovníci.

• Používajte pri každej práci zariadenie na odsávanie prachu.
• Postarajte sa o dobré vetranie svojho pracoviska.
• Odporúčame Vám používať ochrannú dýchaciu masku s filtrom triedy P2.

Dodržiavajte aj predpisy vašej krajiny týkajúce sa konkrétneho obrábaného materiálu.

Zariadenie na odsávanie prachu/triesok môže byť zablokované prachom, trieskami alebo úlomkami materiálu obrobku.

Ručné elektrické náradie vypnite a vytiahnite zástrčku prívodnej šnúry zo zásuvky. - Počkajte dovtedy, kým sa pílový list úplne zastaví. Zistite príčinu zablokovania a odstráňte ju.

Vlastné odsávanie

(pozri obrázok C)

Vrecko na prach 18 nasuňte na otvor na vyhadzovanie triesok 21.

Počas pílenia sa vrecko na prach nikdy nesmie dostať do kontaktu s pohyblivými súčiastkami náradia.

Vysávač musí byť vhodný pre daný druh opracovávaného materiálu.

Pri odsávaní materiálov mimoriadne ohrozujúcich zdravie, rakovinotvorných alebo suchých prachov používajte špeciálny vysávač.

Výmena nástroja

(pozri obrázky D1-D4)

Používajte len také pílové listy, ktorých maximálna dovolená rýchlosť je vyššia ako počet voľnobežných otáčok Vášho ručného elektrického náradia.

Používajte len také pílové listy, ktorých charakteristika zodpovedá údajom uvedeným v tomto Návode na používanie a ktoré sú testované podľa normy EN 847-1 a sú aj primerane označené.

• Dajte ručné elektrické náradie do pracovnej polohy.
• Otáčajte skrutku s vnútorným šesťhranom 30 pomocou kľúča na skrutky s vnútorným šesťhranom 22, ktorý je súčasťou základnej výbavy, a súčasne stlačte aretáciu vretena 28 až táto zaskočí.

• Podržte aretáciu vretena 28 v stlačenej polohe a otáčaním v smere pohybu hodinových ručičiek skrutku 30 vyskrutkujte (má ľavý závit!).
• Demontujte upínaciu prírubu 31. Zatlačte na páku 3 a odklopte výkyvný ochranný kryt 5 až na doraz smerom dozadu. Výkyvný ochranný kryt podržte v tejto polohe a demontujte pílový list 17.
• Potom pomaly spúšťajte výkyvný ochranný kryt smerom dole.

Montáž pilového listu

V prípade potreby najprv vyčistite všetky súčiastky, ktoré budete montovať.

Zatlačte na páku 3, odklopte výkyvný ochranný kryt 5 až na doraz smerom dozadu a podržte ho v tejto polohe. Nový pilový list založte na vnútornú upínaciu prírubu 32. Pri montáži dajte pozor na to, aby sa smer rezu zubov (smer šípky na pilovom liste) zhodoval so smerom šípky na ochrannom kryte! Potom pomaly spúšťajte výkyvný ochranný kryt smerom dole. Založte upínaciu prírubu 31 a skrutku 30. Stlačte aretáciu vretena 28 tak, aby zaskočila, a otáčaním proti smeru pohybu hodinových ručičiek šesťhrannú skrutku utiahnite.

Prevádzka

Prepravná poistka 24 Vám umožňuje jednoduchšiu manipuláciu s ručným elektrickým náradím pri preprave na rôzne miesta používania.

Odblokovanie ručného elektrického náradia (pracovná poloha)

Zatlačte rameno nástroja za rukoväť 1 trochu smerom dole, aby ste uvoľnili prepravnú poistku 24. Vytiahnite prepravnú poistku 24 celkom smerom von. Pomaly posúvajte rameno nástroja smerom hore.

Zaistenie ručného elektrického náradia (prepravná poloha)

• Na zaaretovanie rezacieho stola 11 uzavrite upínaciu páku 25. Zatlačte na páku 3 a súčasne sklopte rameno nástroja za rukoväť 1 smerom dole do takej miery, aby sa dala prepravná poistka 24 zatlačiť celkom dovnútra.

Rameno nástroja je teraz bezpečne zaaretované na prevoz.

Upnutie obrobku

(pozri obrázok F)

Na zaistenie optimálnej bezpečnosti pri práci musí byť obrobok vždy dobre upnutý. Neobrábajte žiadne také obrobky, ktoré sú príliš malé na to, aby ste ich mohli upnúť.

• Obrobok dobre pritlačte k dorazovej lište 6.
• Teraz vložte zvierku 14, ktorá je súčasťou základnej výbavy náradia, do jedného z určených otvorov 27. Uvoľnite krídlovú skrutku 33 a zvierku prispôsobte danému obrobku. Krídlovú skrutku opäť utiahnite.
• Otáčaním závitovej tyče 34 upnite obrobok.

Uvoľnenie obrobku

Nastavenie vertikálneho uhla zošikmenia

(pozri obrázok H)

Vertikálny uhol zošikmenia sa dá nastavovať v rozsahu od 0° až po 45° .

• Uvoľnite upínaciu rukoväť 23.
• Otočte rameno nástroja za rukoväť 1 tak, aby ukazovateľ uhla zošikmenia 36 ukazoval požadovaný uhol zošikmenia.
• Rameno nástroja pridržte v tejto polohe a upínaciu rukoväť 23 opäť utiahnite.

Na umožnenie rýchleho a precízneho nastavovania štandardných uhlov zošikmenia

0° a 45° sa na telese nachádzajú koncové dorazy.

- Uvoľnite upínaciu rukoväť 23. - Otočte na tento účel rameno nástroja za rukoväť 1 až na doraz doprava (0°) alebo až na doraz doľava (45°). - Upínaciu rukoväť 23 opäť utiahnite.

Uvedenie do prevádzky

Zapnutie

• Na rezanie musíte preto okrem zapnutia vypínača stlačiť aj páku 3. (pozri obrázok l)

Vypnutie

Neobrábajte žiadne obrobky, ktoré sú deformované. Obrobok musí mať vždy jednu rovnú hranu, ktorou bude priliehať k paralelnému dorazu.

Dlhé obrobky musia byť na voľnom konci podložené alebo podopreté.

Do blízkosti rotujúceho pílového listu nedávajte ruky, prsty ani predlaktie.

Neprekrižujte svoje predlaktia pred ramenom nástroja.

Dovolené rozmery obrobkov

Maximálny obrobok:

Uhly zošikmenia (šíkmé rezy)		Výška x šírka
horizontal	vertikálne
0°	0°	50 x 110 mm
45°	0°	37 x 110 mm
0°	45°	50 x 76 mm
45°	45°	37 x 76 mm

Minimálny obrobok

(= všetky obrobky, ktoré sa dajú upevniť na ľavej alebo na pravej strane pílového listu pomocou zvierky 14, ktorá je súčasťou základnej výbavy): 100 x 40 mm (dĺžka x šírka)

Kapovanie (skracovanie)

• Upnite obrobok so zreteľom na jeho rozmery.
• Nastavte požadovaný horizontálny a/alebo vertikálny uhol zošikmenia. Zapnite ručné elektrické náradie. Zatlačte na páku 3 a spúšťajte rameno nástroja pomocou rukoväte 1 pomaly smerom dole.
• Obrobok prepíte s rovnomerným posuvom. Elektrické náradie vypnite a vyčkajte, kým sa pílový list úplne zastaví.
• Pomaly posúvajte rameno nástroja smerom hore.

Výmena vkladacej platničky

Cervená vkladacia platnička 7 sa môže po dlhšom používaní ručného elektrického náradia opotrebovať.

Poškodené vkladacie platničky nahraďte novými.

• Dajte ručné elektrické náradie do pracovnej polohy.
• Pomocou krížového skrutkovača, ktorý tvorí súčasť základnej výbavy náradia, vyskrutkujte skrutky 8 a demontujte starú vkladaciu platničku. Založte novú vkladaciu platničku a všetky skrutky 8 zaskrutkujte na pôvodné miesto.

Obrábanie profilových líšt

Nastavený uhol zošikmenia si v každom prípade vyskúšajte najprv na kúsku odpadového dreva.

Transport

• Dajte ručné elektrické náradie do transportnej polohy.
• Ak chcete náradie nadvihnúť alebo transportovať, chyťte ho za priehlbiny na lepšie držanie 13 umiestnené na boku rezacieho stola 11.

Výkyvný ochranný kryt sa musí dať vždy voľne pohybovať a musí sa samočinne uzatvárať. Okolie výkyvného ochranného krytu preto udržiavajte vždy v čistote.

Po každej práci odstráňte prach a triesky vyfúkaním tlakovým vzduchom alebo odstránením pomocou štetca.

Pravidelne čistite kĺzný valček 16.

Príslušenstvo

Pílové listy na rezanie dreva, platní, drevených obkladových materiálov a na listy

Pílový list 190 x 30 mm, 40 zubov 2609 256 821

Pílový list 190 x 30 mm, 12 zubov. 2609 256 868

Pílový list 190 x 30 mm, 24 zubov. 2608 640 615

Pílový list 190 x 30 mm, 60 zubov. 2 608 641 188

Servisné stredisko a poradenská služba pre zákazníkov

Servisné stredisko Vám odpovie na otázky týkajúce sa opravy a údržby Vášho produktu, ako aj náhradných súčiastok. Rozložené obrázky a informácie k náhradným súčiastkam nájdete aj na webovej stránke:

www.bosch-pt.com

Tím poradenskej služby pre zákazníkov Bosch Vám rád pomôže aj pri problémoch týkajúcich sa kúpy a nastavenia produktov a príslušenstva.

Slovensko

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail] www.bosch.sk

Likvidácia

Ručné elektrické náradie, príslušenstvo a obal treba dať na recykláciu šetriacu životné prostredie.

Neodhadzujte ručné elektrické náradie do komunálneho odpadu! Podľa Európskej smernice 2002/96/ES o starých elektrických a elektronických výrobkoch a podľa jej aplikácie v národnom

práve sa musia už nepoužiteľné elektrické produkty zbierať separovane a dať na recykláciu zodpovedajúcu ochrane životného prostredia.

Zmeny vyhradené.

3) Osobná bezpečnosť

a) Počas práce buďte ostražití, konajte rozumne a používajte zdravý rozum. Prerušte prácu, ak ste unavení alebo ste pod vplyvom alkoholu, drog alebo liekov. Pri práci s elektrickým náradím môže byť aj jeden okamih nepozornosti príčinou vážneho zranenia.
