PCM 10 - REV 11-2007 - Afkortzaag BOSCH - Gratis gebruiksaanwijzing en handleiding

Merk	BOSCH
Model	PCM 10
Producttype	Afkortzaag
Nominaal opgenomen vermogen	1500 W
Nominale spanning	230 V
Frequentie	50 Hz
Onbelast toerental	4700 tr/min
Gewicht (volgens EPTA)	13,8 kg
Beschermingsklasse	II
Lasertype	Klasse 2, 650 nm, <1 mW
Geschikte zaagblad diameter	254 mm
Zaagblad dikte	1,4 tot 2,0 mm
Boring diameter	30 mm
Max. werkstukafmetingen (90°/90°)	80 x 125 mm
Max. werkstukafmetingen (45°/90°)	80 x 90 mm
Max. werkstukafmetingen (90°/45°)	45 x 125 mm
Horizontale verstekhoekbereik	-45° tot +45°
Verticale verstekhoekbereik	0° tot 45°
Voeding	Netstroom (snoer)
Stofzak inbegrepen	Ja
Snelsluitklem inbegrepen	Ja
Geluidsdrukniveau	91 dB(A)
Geluidsintensiteitsniveau	104 dB(A)
Onderhoud	Reinig regelmatig de ventilatiesleuven en de beschermkap
Klantenservice	Bosch Frankrijk: 0800 05 50 51 (gratis nummer)

Veelgestelde vragen - PCM 10 - REV 11-2007 BOSCH

Wat is het vermogen van de afkortzaag Bosch PCM 10?

Het nominaal opgenomen vermogen is 1500 W, met een spanning van 230 V en een frequentie van 50 Hz.

Welk type zaagblad kan ik met deze zaag gebruiken?

Gebruik zaagbladen met een diameter van 254 mm, een dikte van 1,4 tot 2,0 mm en een boring van 30 mm. Gebruik geen HSS stalen zaagbladen.

Hoe stel ik de horizontale verstekhoek in?

Draai de blokkeerknop los, til de blokkeerbeugel op, draai de zaagtafel naar de gewenste hoek (aangegeven op de schaalverdeling) en draai de knop weer vast. Gebruik voor een snelle instelling de standaard inkepingen (0°, 15°, 22,5°, 30°, 45°).

Hoe stel ik de laser af voor de snijlijn?

Zet de zaag in werkpositie, zet de tafel op 0°, verwijder de beschermkap. Markeer een snijlijn op een werkstuk, laat het zaagblad zakken om de tanden met de lijn uit te lijnen en schakel de laser in. Gebruik indien nodig de inbussleutel om de horizontale en verticale stelschroeven te draaien totdat de straal de lijn bedekt.

Wat zijn de essentiële veiligheidsvoorschriften?

Draag altijd veiligheidsbril, stofmasker en gehoorbescherming. Richt de laser niet op de ogen. Houd handen uit de buurt van het draaiende zaagblad. Forceer het gereedschap niet. Trek de stekker uit het stopcontact voor afstelling of reiniging.

Hoe vervang ik het zaagblad?

Trek de stekker uit het stopcontact. Zet het gereedschap in werkpositie. Open de beschermkap. Gebruik de meegeleverde sleutel om de inbusschroef (linksdraad) los te draaien terwijl u op de spindelblokkering drukt. Verwijder de flens en het zaagblad. Plaats het nieuwe zaagblad met inachtneming van de draairichting. Draai de schroef in tegengestelde richting vast.

Wat is het gewicht van de zaag en hoe moet ik deze vervoeren?

Het gewicht is ongeveer 13,8 kg. Voor transport laat u de gereedschapsarm zakken, activeert u de transportbeveiliging en draagt u de zaag aan de draaghandgreep of zijhandgrepen. Het wordt aanbevolen om met twee personen te dragen.

Hoe onderhoud ik de zaag?

Reinig regelmatig de ventilatiesleuven, de pendelbeschermkap en de geleiderol. Blaas stof weg met perslucht. Reinig de lasereenheid met een penseel. Controleer en pas de basisinstellingen aan na intensief gebruik.

Waar kan ik reserveonderdelen vinden?

Reserveonderdelen (stofzak, zaagbladen, klem, voet, platen) zijn verkrijgbaar bij Bosch. Neem contact op met de klantenservice van Bosch via 0800 05 50 51 (gratis nummer) of bezoek de website www.bosch.fr. Vermeld het artikelnummer op het typeplaatje.

Wat zijn de maximale zaagafmetingen?

De maximale werkstukafmetingen variëren per hoek: bij een horizontale en verticale verstekhoek van 90° is de maximale hoogte 80 mm en de maximale breedte 125 mm. Bij 45° horizontaal en 90° verticaal: 80 x 90 mm. Bij 90° horizontaal en 45° verticaal: 45 x 125 mm.

GEBRUIKSAANWIJZING PCM 10 - REV 11-2007 BOSCH

Oorspronkelijke gebruiksaanwijzing

Originele gebruiksaanwijzing

Duits. Pagina 15

Engels. Pagina 32

Frans. Pagina 48

Spaans. Pagina 65

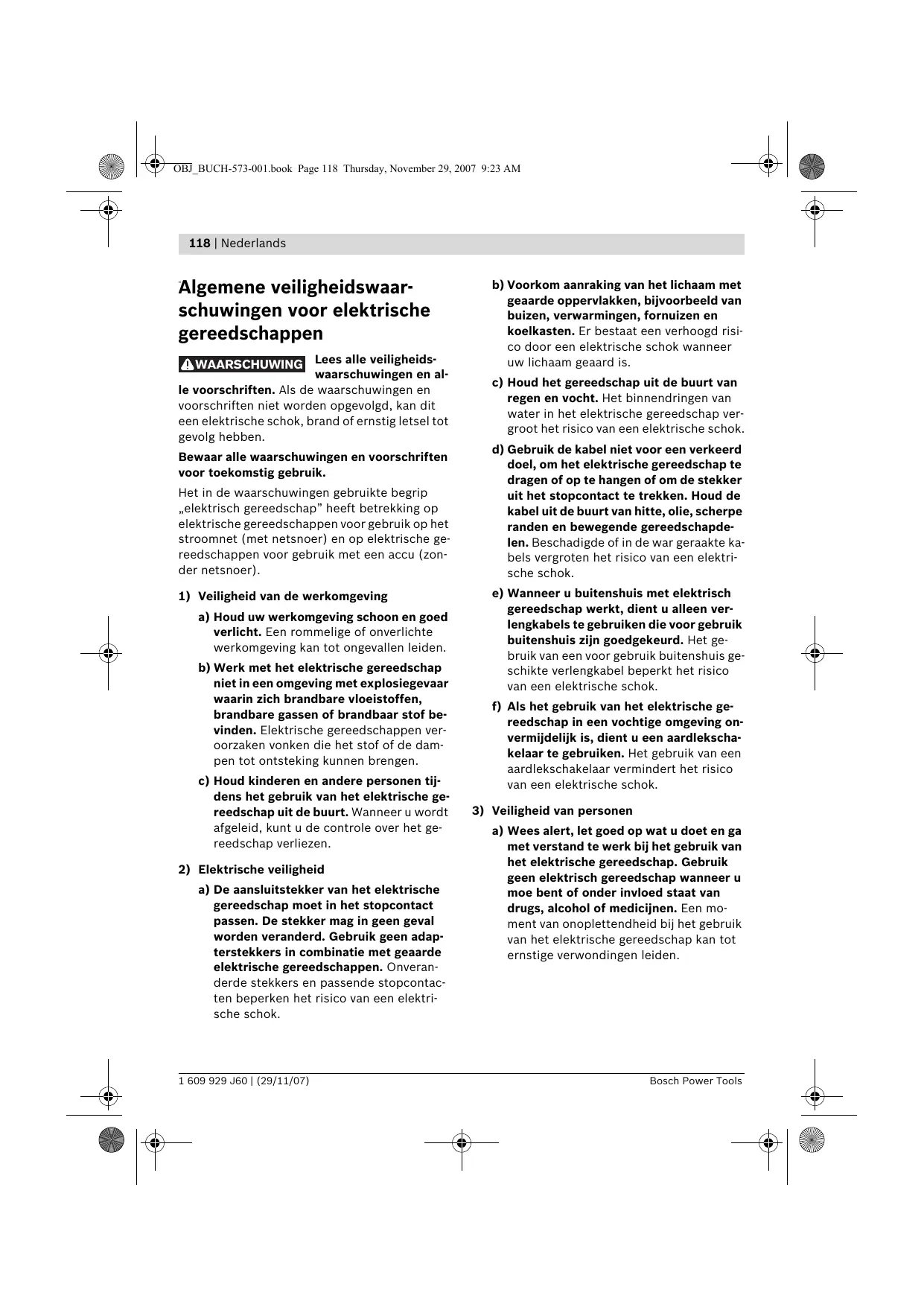

Algemene veiligheidswaarschuwingen voor elektrische gereedschappen

WAARSCHUWING

Lees alle veiligheidswaarschuwingen en alle voorschriften.

Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.

Het in de waarschuwingen gebruikte begrip „elektrisch gereedschap" heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).

1) Veiligheid van de werkomgeving

a) Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden. b) Werk met het elektrische gereedschap niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof bevinden. Elektrische gereedschappen veroorzaken vonken die het stof of de dampen tot ontsteking kunnen brengen. c) Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap uit de buurt. Wanneer u wordt afgeleid, kunt u de controle over het gereedschap verliezen.

a) De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde elektrische gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.

b) Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wanneer uw lichaam geaard is. c) Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok. d) Gebruik de kabel niet voor een verkeerd doel, om het elektrische gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen en bewegende gereedschapsdelen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok. e) Wanneer u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlengkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschikte verlengkabel beperkt het risico van een elektrische schok. f) Als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.

3) Veiligheid van personen

a) Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik geen elektrisch gereedschap wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het elektrische gereedschap kan tot ernstige verwondingen leiden.

b) Draag persoonlijke beschermende uitrusting. Draag altijd een veiligheidsbril.

Het dragen van persoonlijke beschermende uitrusting zoals een stofmasker, slipvaste werkschoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert het risico van verwondingen.

c) Voorkom per ongeluk inschakelen. Controleer dat het elektrische gereedschap uitgeschakeld is voordat u de stekker in het stopcontact steekt of de accu aansluit en voordat u het gereedschap oppakt of draagt. Wanneer u bij het dragen van het elektrische gereedschap uw vinger aan de schakelaar hebt of wanneer u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden. d) Verwijder instelgereedschappen of schroefsleutels voordat u het elektrische gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden. e) Voorkom een onevenwichtige lichaamshouding. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kunt u het elektrische gereedschap in onverwachte situaties beter onder controle houden. f) Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, lange haren en sieraden kunnen door bewegende delen worden meegenomen. g) Wanneer stofafzuigings- of stofopvangvoorzieningen kunnen worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van een stofafzuiging beperkt het gevaar door stof.

4) Zorgvuldige omgang met en zorgvuldig gebruik van elektrische gereedschappen

a) Overbelast het gereedschap niet. Gebruik voor uw werkzaamheden het daarvoor bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik. b) Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd. c) Trek de stekker uit het stopcontact of neem de accu uit het elektrische gereedschap voordat u het gereedschap instelt, toebehoren wisselt of het gereedschap opbergt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap. d) Bewaar niet-gebruikte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap niet gebruiken door personen die er niet mee vertrouwd zijn en deze aanwijzingen niet hebben gelezen. Elektrische gereedschappen zijn gevaarlijk wanneer deze door onervaren personen worden gebruikt. e) Verzorg het elektrische gereedschap zorgvuldig. Controleer of bewegende delen van het gereedschap correct functioneren en niet vastklemmen en of onderdelen zodanig gebroken of beschadigd zijn dat de werking van het elektrische gereedschap nadelig wordt beïnvloed. Laat deze beschadigde onderdelen voor het gebruik repareren. Veel ongevallen hebben hun oorzaak in slecht onderhouden elektrische gereedschappen. f) Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhouden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snel vast en zijn gemakkelijk te geleiden.

g) Gebruik elektrisch gereedschap, toebehoren, inzetgereedschappen en dergelijke volgens deze aanwijzingen. Let daarbij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de voorziene toepassingen kan tot gevaarlijke situaties leiden.

5) Service

a) Laat het elektrische gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele vervangingsonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het gereedschap in stand blijft.

Gereedschapspecifieke veiligheidsvoorschriften

Zet het werkstuk vast. Een met spanvoorzieningen of een bankschroef vastgehouden werkstuk wordt beter vastgehouden dan met de hand. Houd uw werkplek schoon. Materiaalmengsels zijn bijzonder gevaarlijk. Stof van lichte metalen kan ontvlammen of exploderen. Verlaat het gereedschap nooit voordat het volledig tot stilstand is gekomen. Uitlopende inzetgereedschappen kunnen verwondingen veroorzaken. Gebruik het elektrische gereedschap niet met een beschadigde kabel. Raak de beschadigde kabel niet aan en trek de stekker uit het stopcontact als de kabel tijdens de werkzaamheden wordt beschadigd. Beschadigde kabels vergroten het risico van een elektrische schok. Maak waarschuwingsstickers op elektrisch gereedschap nooit onleesbaar. Ga nooit op het elektrische gereedschap staan. Er kunnen ernstige verwondingen optreden wanneer het elektrische gereedschap kantelt of wanneer u per ongeluk met het zaagblad in aanraking komt.

▷ Controleer dat de beschermkap correct werkt en vrij kan bewegen. Klem de beschermkap nooit in geopende toestand vast. Houd uw handen uit de buurt van de zaagomgeving terwijl het elektrische gereedschap loopt. Bij aanraking van het zaagblad bestaat verwondingsgevaar. ▷ Verwijder nooit zaagresten, houtspanen en dergelijke uit de buurt van de plaats waar wordt gezaagd terwijl het elektrische gereedschap loopt. Breng de gereedschaparm altijd eerst in de ruststand en schakel het elektrische gereedschap uit. Beweeg het zaagblad alleen ingeschakeld aan het werkstuk. Anders bestaat er gevaar voor een terugslag als het zaagblad in het werkstuk vasthaakt. ▷ Gebruik het elektrische gereedschap alleen als het werkoppervlak, buiten het te bewerken werkstuk, vrij is van alle instelgereedschappen, houtspanen en dergelijke. Kleine stukken hout of andere voorwerpen die met het ronddraaiende zaagblad in contact komen, kunnen de bediener met hoge snelheid raken. ▷ Span het te bewerken werkstuk altijd vast. Bewerk geen werkstukken die te klein zijn om te worden vastgespannen. De afstand van uw hand tot het ronddraaiende zaagblad is anders te klein. - Gebruik de zaag alleen voor de materialen die zijn aangegeven bij het gebruik volgens de bestemming. De zaag kan anders overbelast raken. ▷ Gebruik geen stompe, geschuurde, verzogen of beschadigde zaagbladen. Zaagbladen met stompe of verkeerd gerichte tanden veroorzaken door een te nauwe zaagopening een verhoogde wrijving, vastklemmen van het zaagblad of terugslag. - Gebruik altijd zaagbladen met de juiste maat en vorm (stervormig of rond) van het opnameboorgat. Zaagbladen die niet bij de montagedelen van de zaagmachine passen, lopen niet rond en leiden tot het verliezen van de controle.

▷ Gebruik geen zaagbladen van hooggelegeerd sneldraaistaal (HSS-staal). Dergelijke zaagbladen kunnen gemakkelijk breken. Pak het zaagblad na de werkzaamheden niet vast voordat het afgekoeld is. Het zaagblad wordt tijdens de werkzaamheden zeer heet. - Gebruik het gereedschap nooit zonder de inlegplaat. Vervang een defecte inlegplaat. Zonder een correct werkende inlegplaat kunt u zich aan het zaagblad verwonden.

Richt de laserstraal niet op personen of dieren en kijk niet in de laserstraal, ook niet vanaf een grote afstand. Dit elektrische gereedschap brengt laserstraling van laserklasse 2 volgens EN 60825-1 voort. Daardoor kunt u onbedoeld andere personen verblinden. Laat kinderen het elektrische gereedschap met laser niet zonder toezicht gebruiken. Anders zouden zich andere personen kunnen verblinden. Vervang de ingebouwde laser niet door een laser van een ander type. Van een laser die niet bij dit elektrische gereedschap past, kunnen gevaren voor personen uitgaan.

Symbolen

De volgende symbolen kunnen voor het gebruik van het elektrische gereedschap van belang zijn. Zorg ervoor dat u de symbolen en hun betekenis herkent. Het juiste begrip van de symbolen helpt u het elektrische gereedschap goed en veilig te gebruiken.

Symbool

Betekenis

Richt de laserstraal niet op personen of dieren en kijk niet in de laserstraal, ook niet vanaf een grote afstand. Dit elektrische gereedschap brengt laserstraling van laserklasse 2 volgens EN 60825-1 voort. Daardoor kunt u onbedoeld andere personen verblinden.

Alleen voor landen van de EU:

Gooi elektrische gereedschappen niet bij het huisvuil. Volgens de Europese richtlijn 2002/96/EG over elektrische en elektronische oude apparaten en de omzetting van de richtlijn in nationaal recht moeten niet meer bruikbare elektrische gereedschappen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt.

Draag een veiligheidsbril.

Draag een stofmasker.

Symbool

Betekenis

Draag een gehoorbescherming. De blootstelling aan lawaai kan gehoorverlies tot gevolg hebben.

Gevarenbereik! Houd handen, vingers en armen zo veel mogelijk uit de buurt.

Let op de afmetingen van het zaagblad. De gatdiameter moet zonder speling op de uitgaande as passen. Gebruik geen reduceerstukken of adapters.

Meegeleverd

Functiebeschrijving

Lees alle veiligheidswaarschuwingen en alle voorschriften. Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Gebruik volgens bestemming

Het elektrische gereedschap is bestemd voor gebruik als staand gereedschap voor schulpen en afkorten met een recht zaagblad in hout. Daarbij zijn horizontale verstekhoeken van -45° tot +45° en verticale verstekhoeken van 0° tot 45° mogelijk.

De capaciteit van het elektrische gereedschap is geschikt voor het zagen van hard en zacht hout, spaanplaat en vezelplaat.

Afgebeelde componenten

De componenten zijn genummerd zoals op de afbeeldingen van het elektrische gereedschap op de pagina's met afbeeldingen.

1 Knop voor losdraaien van gereedschaparm 2 Handgreep 3 Beschermkap 4 Pendelbeschermkap 5 Zaagtafelverlenging 6 Verlengbeugel 7 Aanslagrail 8 Boorgaten voor snelspanklem 9 Inlegplaat 10 Schaalverdeling voor verstekhoek (horizontaal) 11 Hendel voor voorinstelling verstekhoek (horizontaal) 12 Vastzetknop voor verstekhoek naar wens (horizontaal) 13 Inkepingen voor standaard verstekhoek 14 Zaagtafel 15 Boorgaten voor montage 16 Boorgaten voor verlengbeugel 17 Aanslagschroef voor verstekhoek 0° (verticaal) 18 Aanslagschroef voor verstekhoek 45° (verticaal) 19 Glijrol 20 Stofzak 21 Zaagblad 22 Transportgreep 23 Kabelhouder 24 Lasereenheid 25 Spanafvoer 26 Spangreep voor verstekhoek naar wens (verticaal) 27 Transportvergrendeling 28 Inbusbouten (6 mm) van de aanslagrail 29 Inbussleutel (6 mm)/kruiskopschroevendraaier 30 Batterijvak

31 Aan/uit-schakelaar 32 Schakelaar voor verlichting („LED”) 33 Schakelaar voor snijlijnmarkering („Laser”) 34 Inbussleutel (2mm) 35 Stelschroef voor verticale laserpositionering 36 Kartelschroef 37 Stelschroef voor horizontale laserpositionering 38 Lengtegeleider 39 Bevestigingsset „Verlengbeugels” 40 Huisbrug 41 Onderstel 42 Bevestigingsset „Onderstel” 43 Blokkering uitgaande as 44 Inbusbout (6 mm) voor zaagbladbevestiging 45 Spanflens 46 Binnenste spanflens 47 Vleugelmoer voor vastzetten van zaagtafelverlenging 48 Snelspanklem 49 Snelontgrendeling 50 Vastzetknop van snelspanklem 51 Vleugelmoer van snelspanklem 52 Blokeerbeugel 53 Hoekaanduiding (horizontaal) 54 Hoekaanduiding (verticaal) 55 Verlichtingseenheid (Power Light) 56 Vleugelmoer voor vastzetten van lengtegeleider 57 Schroeven voor inlegplaat 58 Afscherming 59 Schaalverdeling voor verstekhoek (verticaal) 60 Schroef voor hoekaanduiding (verticaal) 61 Schroef voor hoekaanduiding (horizontaal) 62 Greepuitsparingen 63 Afscherming van de laserlens

• Niet elk afgebeeld en beschreven toebehoren worden standaard meegeleverd.

Technische gegevens

Verstekzaag		PCM 10
Zaaknummer		3 603 L01 0..
Opogenomen vermo-gen	W	1500
Nominale spanning	V	230
Frequentie	Hz	50
Onbelast toerental	min-1	4700
Lasertype		650 nm, < 1mW
Laserklasse		2
Gewicht volgens	kg	13,8
EPTA-Procedure 01/2003
Isolatieklasse		☐/II

Maximale werkstukmaten zie pagina 130.

Inschakeling veroorzaakt een kortdurende spanningsdaling. Bij ongunstige voorwaarden van het stroomnet kunnen nadelige gevolgen voor andere machines of apparaten optreden. Bij netimpedanties kleiner dan 0,363 ohm worden geen storingen verwacht.

Gegevens gelden voor nominale spanningen [U] 230/240 V. Bij lagere spanningen en bij per land verschillende uitvoeringen kunnen deze gegevens afwijken.

Let op het zaaknummer op het typeplaatje van het elektrische gereedschap. De handelsbenamingen van sommige elektrische gereedschappen kunnen afwijken.

Afmetingen voor geschikte zaagbladen

Zaagbladdiameter	mm	254
Bladdikte	mm	1,4-2,0
Boorgatdiameter	mm	30

Informatie over geluid en trillingen

Meetwaarden bepaald volgens EN 61029.

Het A-gewogen geluidsniveau van het gereedschap bedraagt kenmerkend: geluidsdrukniveau 91 dB(A); geluidsvermogenniveau 104 dB(A). Onzekerheid K = 3 dB.

Draag een gehoorbescherming.

De hand/arm-trilling is kenmerkend minder dan 2,5 m/s².

Conformiteitsverklaring C

Wij verklaren als alleen verantwoordelijke dat het onder „Technische gegevens“ beschreven product voldoet aan de volgende normen en normatieve documenten: EN 61029, EN 60825-1 volgens de bepalingen van de richtlijnen 2004/108/EG, 98/37/EG (tot 28-12-2009) en 2006/42/EG (vanaf 29-12-2009).

Technisch dossier bij: Robert Bosch GmbH, Dept. PT/ESC, D-70745 Leinfelden-Echterdingen

Voorkom per ongeluk starten van het elektrische gereedschap. Tijdens de montage en bij alle werkzaamheden aan het elektrische gereedschap mag de stekker niet zijn aangesloten op de stroomvoorziening.

Meegeleverd

Raadpleeg voor de beschrijving van de meegeleverde onderdelen het begin van de gebruiksaanwijzing.

Controleer voor de eerste ingebruikname van het elektrische gereedschap of alle hierna vermelde onderdelen zijn meegeleverd:

• Verstekzaag met voorgemonteerd zaagblad
• Stofzak 20 Vastzetknop 12
• Verlengbeugel 6 (2x)
• Bevestigingsset „Verlengbeugels" 39 (2 U-profielen met schroeven) Zaagtafelverlenging 5
• Lengtegeleider 38
• Snelspanklem 48
• Inbussleutel/kruiskopschroevendraaier 29
• Batterijen (3x, type AAA, 1,5 V)

bij gereedschapuitvoeringen met onderstel:

• Onderstel 41

(16 profielen, 4=kappen)

• Bevestigingsset „Onderstel" 42

(24 schroeven met moeren voor montage, 4 schroeven met moeren voor bevestiging elektrisch gereedschap, 4 onderlegringen)

Opmerking: Controleer het elektrische gereedschap op eventuele beschadigingen.

Voordat u het elektrische gereedschap verder gebruikt, dient u veiligheidsvoorzieningen en licht beschadigde onderdelen zorgvuldig te controleren op hun juiste werking volgens de voorschriften. Controleer of de bewegende delen goed werken en niet vastklemmen en of er onderdelen beschadigd zijn. Alle onderdelen moeten juist gemonteerd zijn en aan alle voorwaarden voldoen om een correcte werking te waarborgen.

Laat beschadigde beschermingsvoorzieningen en onderdelen door een erkend en gespecialiseerd bedrijf op deskundige wijze repareren of vervangen.

Montage van onderdelen

• Neem alle meegeleverde delen voorzichtig uit de verpakking.
• Verwijder al het verpakkingsmateriaal van het elektrische gereedschap en het meegeleverde toebehoren.
• Let erop dat het elektrische gereedschap zich in de transportstand bevindt, om de werkzaamheden bij de montage van de meegeleverde gereedschapselementen te vergemakkelijken.

Gereedschap dat naast de meegeleverde onderdelen benodigd is:

Kruiskopschroevendraaier, hoekmal, ring- of steeksleutel (12 mm) (voor de montage van onderstel), ring- of steeksleutel (10 mm) (voor de basisinstelling van de verstekhoek (verticaal)).

Zaagtafelverlenging en lengtegeleider monteren

(zie afbeelding A)

De zaagtafelverlenging 5 en de lengtegeleider 38 kunnen links of rechts van het elektrische gereedschap worden gepositioneerd.

• Steek naar behoefte de zaagtafelverlenging en de lengtegeleider op de gewenste verlengbeugel 6 en draai de desbetreffende vleugelmoer vast.

Verlengbeugels monteren

(zie afbeelding A)

Gebruik voor het vastzetten de bevestigingsset "Verlengbeugels" 39. (2 U-profielen met schroeven)

• Kantel het elektrische gereedschap zodat u de verlengbeugels aan de onderzijde van de machine kunt vastzetten.
• Houd een U-profiel boven een huisbrug 40, zodat de boorgaten van beide delen op een lijn liggen. Duw een verlengbeugel tot aan de aanslag door de boorgaten 16, door het U-profiel en door de huisbruggen.
• Draai de schroef op het U-profiel vast om de verlengbeugel te borgen.
• Herhaal deze stappen voor de tweede verlengbeugel aan de andere zijde van het elektrische gereedschap.

Vastzetknop monteren

(zie afbeelding B)

• Schroef de vastzetknop 12 in het daarvoor bestemde boorgat onder de hendel 11. Draai de vastzetknop 12 voor het zagen altijd stevig vast. Het zaagblad kan anders in het werkstuk schuin wegdraaien.

Batterijen plaatsen

(zie afbeelding C)

• Open het batterijvak 30.
• Plaats de meegeleverde batterijen volgens de aangegeven poolaansluitingen.
• Sluit het batterijvak.

Om een veilig gebruik te waarborgen, dient u het elektrische gereedschap voor het gebruik op een egaal en stabiel werkoppervlak (bijv. een werkbank) te monteren.

Montage met onderstel

(zie afbeeldingen D1-D2)

Gebruik voor de montage de bevestigingsset "Onderstel" 42. (24 schroeven met moeren voor montage, 4 schroeven met moeren voor bevestiging elektrisch gereedschap, 4 onderlegringen)

• Schroef het onderstel 41 samen. Draai de schroeven stevig vast.
• Bevestig het elektrische gereedschap op het draagvlak van het onderstel. Daarvoor dienen de boorgaten 15 van het elektrische gereedschap en de langgaten van het onderstel.

Montage zonder onderstel

(zie afbeelding E)

• Bevestig het elektrische gereedschap met een geschikte schroefverbinding op het werkappervlak. Daartoe dienen de boorgaten 15.

Afzuiging van stof en spanen

Stof van materialen zoals loodhoudende verf, enkele houtsoorten, mineralen en metaal kunnen schadelijk voor de gezondheid zijn. Aanraking of inademing van stof kan leiden tot allergische reacties en/of ziekten van de ademwegen van de gebruiker of personen die zich in de omgeving bevinden.

Bepaalde soorten stof, bijvoorbeeld van eiken en beukenhout, gelden als kankerverwekkend, in het bijzonder in combinatie met toevoegingsstoffen voor houtbehandeling (chromaat en houtbeschermingsmiddelen). Asbesthoudend materiaal mag alleen door bepaalde vakmensen worden bewerkt.

• Gebruik indien mogelijk een stofafzuiging. Zorg voor een goede ventilatie van de werkplek. Er wordt geadviseerd om een ademmasker met filterklasse P2 te dragen.

Neem de in uw land geldende voorschriften voor de te bewerken materialen in acht.

Eigen afzuiging

(zie afbeelding F)

• Steek de stofzak 20 in de spaanafvoer 25.

De stofzak mag tijdens het zagen nooit met bewegende delen van het gereedschap in aanraking komen.

Maak de stofzak op tijd leeg.

Externe afzuiging

Voor de afzuiging aan de spaanafvoer ook een stofzuigerslang (Ø 36 mm) aansluiten.

De stofzuiger moet geschikt zijn voor het te bewerken materiaal.

Gebruik bij het afzuigen van voor de gezondheid bijzonder gevaarlijk, kankerverwekkend of droog stof een speciale zuiger.

Inzetgereedschap wisselen

(zie afbeeldingen G1-G4)

Draag werkhandschoenen bij de montage van het zaagblad. Bij het aanraken van het zaagblad bestaat verwondingsgevaar.

Gebruik alleen zaagbladen met een maximaal toegestaan toerental dat hoger is dan het onbelaste toerental van het elektrische gereedschap.

Gebruik alleen zaagbladen die voldoen aan de in deze gebruiksaanwijzing vermelde specificaties, volgens EN 847-1 zijn gecontroleerd en overeenkomstig zijn gemarkeerd.

Zaagblad demonteren

• Zet het elektrische gereedschap in de werkstand. Trek de transportbeveiliging 27 helemaal naar buiten en draai deze 90°. Laat de transportbeveiliging in deze stand vastklikken.

De gereedschaparm is nu in de werkstand vergrendeld.

• Draai de inbusbout 44 met de meegeleverde inbussleutel 29 en druk tegelijkertijd op de asblokkering 43 tot deze vastklikt.
• Houd de asblokkering 43 ingedrukt en draai de schroef 44 met de klok mee maar buiten (linkse schroefdraad).
• Neem de spanflens 45 van de as.
• Druk op de knop 1 en draai de pendelbeschermkap 4 tot aan de aanslag maar achteren.
• Houd de pendelbeschermkap in deze stand en verwijder het zaagblad 21.
• Geleid de pendelbeschermkap langzaam weer omlaag.

Zaagblad monteren

Reinig indien nodig voor de montage alle te monteren delen.

• Druk op de knop 1, draai de pendelbeschermkap 4 tot aan de aanslag maar achteren en houd de kap in deze stand vast. Zet het nieuwe zaagblad op de binnenste spanflens 46.

Let er bij de montage op dat de snijrichting van de tanden (richting van de pijl op het zaagblad) overeenkomt met de richting van de pijl op de beschermkap.

• Geleid de pendelbeschermkap langzaam weer omlaag.
• Breng de spanflens 45 en de schroef 44 aan. Duw op de asblokkering 43 tot deze vastklikt en draai de inbusbout tegen de wijzers van de klok in vast.
• Als u vervolgens wilt werken, moet u de blokkering van de gereedschaparm weer opheffen. Maak daarvoor de transportbeveiliging 27 los door deze naar buiten te trekken en 90° te draaien.

Gebruik

Trek altijd vóór werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.

Transportvergrendeling

(zie afbeelding H)

Dankzij de transportvergrendeling 27 kunt u het elektrische gereedschap gemakkelijker vervoeren.

Elektrisch gereedschap ontgrendelen (werkstand)

Duw de gereedschaparm aan de handgreep 2 iets omlaag om de transportbeveiliging 27 te ontlasten. Trek de transportbeveiliging 27 helemaal naar buiten en draai deze 90°. Laat de transportbeveiliging in deze stand vastklikken. Beweeg de gereedschaparm langzaam omhoog.

Elektrisch gereedschap vergrendelen (transportstand)

Draai voor het vergrendelen van de zaagtafel 14 de vastzetknop 12 aan. Druk op de knop 1 en draai tegelijkertijd de gereedschaparm aan de handgreep 2 omlaag.

Trek de transportbeveiliging 27 helemaal naar buiten en draai deze 90°. Laat de transportbeveiliging in deze stand vastklikken.

De gereedschaparm is nu voor het transport stevig vergrendeld.

Zaagtafel verlengen

(zie afbeelding I)

Ondersteun het vrije einde van een lang werkstuk, bijvoorbeeld door er iets onder te leggen.

• Draai de vleugelmoer 47 los en trek de zaagtafelverlenging 5 op de verlengbeugel tot de gewenste afstand naar buiten. Draai de vleugelmoer weer vast.

Werkstuk bevestigen

Span het werkstuk altijd vast om een optimale arbeidsveiligheid te waarborgen.

Bewerk geen werkstukken die te klein zijn om te worden vastgespannen.

Verticaal vastzetten

(zie afbeelding J1)

• Steek de meegeleverde snelspanklem 48 in een van de daarvoor voorziene boorgaten 8. Duw het werkstuk stevig tegen de aanslagrail 7.
• Druk op de snelontgrendeling 49 en pas de snelspanklem aan het werkstuk aan.
• Draai vervolgens de knop 50 met de wijzers van de klok mee en zet het werkstuk zo vast.

Horizontaal vastzetten

(zie afbeelding J2)

• Draai de vleugelmoer 51 los en trek de snelspanklem uit elkaar.
• Steek de nu "gereduceerde" snelspanklem 48 in een van de daarvoor voorziene boorgaten 8.
• Druk het werkstuk stevig op de zaagtafel 14.
• Druk op de snelontgrendeling 49 en pas de snelspanklem aan het werkstuk aan.
• Draai vervolgens de knop 50 met de wijzers van de klok mee en zet het werkstuk zo vast.

Werkstuk losmaken

• Als u de snelspanklem wilt losdraaien, draait u eerst de knop 50 tegen de wijzers van de klok in.
• Druk vervolgens op de snelontgrendeling 49 en draai het draadeind van het werkstuk weg.

Verstekhoek instellen

Om nauwkeurig te kunnen zagen, dient u na intensief gebruik de basisinstellingen van het elektrische gereedschap te controleren en indien nodig in te stellen (zie "Basisinstellingen controleren en instellen", pagina 132).

Draai de vastzetknop 12 voor het zagen altijd stevig vast. Het zaagblad kan anders in het werkstuk schuin wegdraaien.

Horizontale verstekhoek instellen

De horizontale verstekhoek kan in een bereik van 45° (linkerzijde) tot 45° (rechterzijde) worden ingesteld.

• Draai de vastzetknop 12 los wanneer deze is vastgedraaid.
• Klap de blokkeerbeugel 52 omhoog tot deze onder het draadeind van de vastzetknop vastklikt. (zie afbeelding K)

De zaagtafel kan daardoor vrij worden bewogen.

• Draai de zaagtafel 14 aan de vastzetknop naar links of rechts tot de hoekaanduiding 53 de gewenste verstekhoek aangeeft. Draai de vastzetknop 12 weer vast.

Voor het snel en nauwkeurig instellen van vaak gebruikte verstekhoeken is de zaagtafel van inkepingen 13 voorzien: (zie afbeelding L)

Links	Rechts
	0°
15°; 22,5°;	15°; 22,5°;
30°; 45°	30°; 45°

• Draai de vastzetknop 12 los wanneer deze is vastgedraaid.
• Druk op de hendel 11 en draai de zaagtafel 14 tot aan de gewenste inkeping naar links of naar rechts.
• Laat vervolgens de hendel weer los. De hendel moet merkbaar in de inkeping vastklikken.

Verticale verstekhoek instellen

(zie afbeelding M)

De verticale verstekhoek kan in een bereik van 0° tot 45° worden ingesteld.

Maak de spangreep 26 los. Draai de gereedschaparm aan de handgreep 2 tot de hoekaanduiding 54 de gewenste verstekhoek aangeeft. Houd de gereedschaparm in deze stand en draai de spangreep 26 weer vast.

Voor het snel en nauwkeurig instellen van de standaardhoeken 0° en 45° zijn in de fabriek ingestelde aanslagschroeven voorzien.

• Draai de gereedschaparm aan de handgreep 2 tot aan de aanslag maar rechts (0°) of tot aan de aanslag maar links (45°). Draai de spangreep 26 weer vast.

Ingebruikneming

Inschakelen

• Als u het gereedschap wilt inschakelen trekt u de aan/uit-schakelaar 31 in de richting van de handgreep 2.

Opmerking: Om veiligheidsredenen kan de aan/uit-schakelaar 31 van de machine niet worden vergrendeld, maar moet deze tijdens het gebruik voortdurend ingedrukt blijven.

Alleen door het indrukken van de knop 1 kan de gereedschaparm omlaag worden bewogen.

• Als u wilt zagen, moet u daarom de knop 1 indrukken terwijl u aan de aan/uit-schakelaar trekt. (zie afbeelding N)

Uitschakelen

• Als u het gereedschap wilt uitschakelen, laat u de aan/uit-schakelaar 31 los.

Tips voor de werkzaamheden

Algemene aanwijzingen voor het zagen

Controleer vóór elke zaagsnede dat het zaagblad op geen enkel moment de aanslagrail, lijmklemmen of andere gereedschapsdelen kan aanraken. Verwijder eventueel gemonteerde hulpgeleiders of pas deze op de juiste wijze aan.

Bescherm het zaagblad tegen schokken en stoten. Oefen geen zijwaartse druk op het zaagblad uit.

Bewerk geen kromgetrokken werkstukken. Het werkstuk moet altijd een rechte rand hebben om tegen de aanslagrail te leggen.

Werkomgeving verlichten (Power Light)

(zie afbeelding O)

Zorg ervoor dat uw directe werkomgeving voldoende verlicht is.

Schakel daarvoor de verlichtingseenheid 55 met de schakelaar 32 in.

Zaaglijn markeren

(zie afbeelding P)

Een laserstraal geeft de zaaglijn van het zaagblad aan. Daardoor kunt u het werkstuk voor het zagen nauwkeurig positioneren zonder de pendelbeschermkap te openen.

Schakel daarvoor de laserstraal met de schakelaar 33 in. - Stel uw markering op het werkstuk af aan de rechterkant van de laserlijn.

Controleer voor het zagen of de zaaglijn nog correct wordt aangegeven (zie "Laser instellen", pagina 132). De laserstraal kan bijvoorbeeld door de trillingen bij intensief gebruik worden versteld.

Gebruik

(zie afbeelding Q)

Houd uw handen, vingers en armen uit de buurt van het ronddraaiende zaagblad.

Houd uw armen niet gekruist voor de gereedschaparm.

Maximale werkstukafmetingen

Verstekhoek		Hoopte x breedte [mm]
Horizon- taal	Verticaal	Bij max. hoogte	Bij max. breedte
90°	90°	80 x 125	60 x 140
45°	90°	80 x 90	60 x 100
90°	45°	45 x 125	45 x 140

Kapzagen

• Span het werkstuk overeenkomstig de afmetingen vast.
• Stel de gewenste horizontale en/of verticale verstekhoek in.
• Schakel het elektrische gereedschap in.
• Druk de knop 1 in en beweeg de gereedschaparm met de handgreep 2 langzaam omlaag.
• Zaag het werkstuk met een gelijkmatige voorwaartse beweging door. Schakel het elektrische gereedschap uit en wacht tot het zaagblad volledig tot stilstand is gekomen. Beweeg de gereedschaparm langzaam omhoog.

Werkstukken van gelijke lengte zagen

(zie afbeelding R)

Voor het eenvoudig zagen van werkstukken van gelijke lengte kunt u de lengtegeleider 38 gebruiken.

• Draai de vleugelmoer 56 los en stel de lengteaanslag in op de gewenste afstand tot het zaagblad. Draai de vleugelmoer weer vast.
• Plaats het werkstuk tegen de aanslag. Controleer nogmaals aan de hand van de door de laser gemarkeerde zaaglijn of de lengtegeleider juist is gepositioneerd. Zaag nu dit werkstuk en de volgende werkstukken op dezelfde lengte overeenkomstig de stappen in het gedeelte „Kapzagen".

Speciale werkstukken

Zet vooral gebogen of ronde werkstukken voor het zagen goed vast, zodat deze niet kunnen wegglijden. Bij de zaaglijn mag geen spleet tussen werkstuk, aanslagrail en zaagtafel ontstaan.

Maak indien nodig speciale houders.

Inlegplaat verrangen

(zie afbeelding S)

De rode inlegplaat 9 kan na langdurig gebruik van het elektrische gereedschap verslijten.

Vervang defecte inlegplaten.

• Zet het elektrische gereedschap in de werkstand.
• Draai de schroeven 57 met de meegeleverde kruiskopschroevendraaier uit en verwijder de oude inlegplaat.
• Breng de nieuwe inlegplaat aan en draai alle schroeven 57 weer in.

Profielplinten (vloer- of plafondplinten) bewerken

Profielplinten kunt u op twee verschillende manieren bewerken:

• gegen de aanslagrail geplaatst,
• plat op de zaagtafel liggend.

Probeer de ingestelde verstekhoek altijd eerst uit op een stuk afvalhout.

Vloerplinten

De volgende tabel bevat aanwijzingen voor het bewerken van vloerplinten.

Instellingen		Tegen aansla-grail ge-plaatst	0°	Plat op de zaagtafel liggend	45°
Verticale verstekhoek
Vloerplint		Linkerzijde	Rechterzijde	Linkerzijde	Rechterzijde
Binnenkant	Horizontale verstekhoek	45° Links	45° Rechts	0°	0°
	Positionering van het werkstuk	Onderkant op zaagtafel	Onderkant op zaagtafel	Bovenkant te-gen aanslagrail	Onderkant te-gen aanslagrail
	Geredwerkstuk bevindt zich ...	... Links van zaagsnede	... Rechts van zaagsnede	... Links van zaagsnede	... Links van zaagsnede
Buitenkant	Horizontale verstekhoek	45° Rechts	45° Links	0°	0°
	Positionering van het werkstuk	Onderkant op zaagtafel	Onderkant op zaagtafel	Onderkant te-gen aanslagrail	Bovenkant te-gen aanslagrail
	Geredwerkstuk bevindt zich ...	... Rechts van zaagsnede	... Links van zaagsnede	... Rechts van zaagsnede	... Rechts van zaagsnede

132 | Nederlands

Basisinstellingen controleren en instellen

Trek altijd voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.

Om nauwkeurig zagen te waarborgen, dient u na intensief gebruik de basisinstellingen van het elektrische gereedschap te controleren en indien nodig in te stellen.

Daarvoor is ervaring en speciaal gereedschap vereist.

De Bosch-klantenservice voert deze werkzaamheden snel en vakkundig uit.

Laser instellen

• Zet het elektrische gereedschap in de werkstand. Draai de zaagtafel 14 tot deze bij 0° vastklikt.
• Verwijder de afterscherming 58. (zie afbeelding T1)

Controleren: (zie afbeelding T2)

• Teken op het werkstuk een rechte zaaglijn.
• Druk de knop 1 in en beweeg de gereedschaparm met de handgreep 2 langzaam omlaag. Stel het werkstuk zo af dat de tanden van het zaagblad en de zaaglijn op een lijn liggen.
• Houd het werkstuk in deze stand vast en beweeg de gereedschaparm langzaam weer omhoog.
• Span het werkstuk vast.
• Schakel de laserstraal met de schakelaar 33 in.

De laserstraal moet over de gehele lengte met de zaaglijn op het werkstuk aansluiten, ook als de gereedschaparm omlaag wordt bewogen.

Instellen: (zie afbeelding T3)

Draai de kartelschroef 36 los. Trek de inbussleutel 34 naar buiten. - Draai de stelschroef 37 (horizontale laserpositionering) en/of 35 (verticale laserpositionering) met de inbussleutel 34 tot de laserstraal over de gehele lengte met de zaaglijn op het werkstuk aansluit. - Draai de kartelschroef voorzichtig weer vast.

Standaardverstekhoek 0° (verticaal) instellen

Zet het elektrische gereedschap in de transportstand. Draai de zaagtafel 14 tot deze bij 0° vastklikt.

Controleren: (zie afbeelding U1)

• Stel een hoekmal in op 90° en plaats deze op de zaagtafel 14.

Het been van de hoekmal moet over de hele lengte op het zaagblad 21 aansluiten.

Instellen: (zie afbeelding U2)

Maak de spangreep 26 los. - Draai de contramoer van de aanslagschroef 17 los met een in de handel verkrijgbare ring- of steeksleutel (10 mm). - Draai de aanslagschroef zo ver in of naar buiten tot het been van de winkelhaak over de hele lengte op het zaagblad aansluit. Draai de spangreep 26 weer vast. Draai vervolgens de contramoer van de aanslagschroef 17 weer vast.

Als de hoekaanwijzing 54 na het instellen niet in een lijn ligt met de 0°-markering van de schaalverdeling 59, draait u de schroef 60 los met een in de handel verkrijgbare kruiskopschroevendraaier en richt u de hoekaanwijzing langs de 0°-markering uit.

Standaardverstekhoek 45° (verticaal) instellen

• Zet het elektrische gereedschap in de werkstand. Draai de zaagtafel 14 tot deze bij 0° vastklikt.
• Draai de spangreep 26 los en draai de gereedschaparm met de handgreep 2 tot aan de aanslag aan links (45°).

Controleren: (zie afbeelding V1)

• Stel een hoekmal in op 45° en plaats deze op de zaagtafel 14.

Het been van de hoekmal moet over de hele lengte op het zaagblad 21 aansluiten.

Instellen: (zie afbeelding V2)

Draai de contramoer van de aanslagschroef 18 los met een in de handel verkrijgbare ringsleutel of steeksleutel (10 mm). Draai de aanslagschroef zo ver in of naar buiten tot het been van de winkelhaak over de hele lengte op het zaagblad aansluit. Draai de spangreep 26 weer vast. Draai vervolgens de contramoer van de aanslagschroef 18 weer vast.

Als de hoekaanwijzing 54 na het instellen niet op één lijn met de 45°-markering van de schaalverdeling 59 ligt, dient u eerst nogmaals de 0°-instelling voor de verstekhoek en de hoekaanwijzing te controleren. Vervolgens herhaalt u de instelling van de 45°-verstekhoek.

Aanslagrail uitrichten

Zet het elektrische gereedschap in de transportstand. Draai de zaagtafel 14 tot deze bij 0° vastklikt.

Controleren: (zie afbeelding W1)

Stel een hoekmal in op 90° en leg deze tussen aanslagrail 7 en zaagblad 21 op de zaagtafel 14.

Het been van de hoekmal moet met de aanslagrail over de hele lengte aansluiten.

Instellen: (zie afbeelding W2)

Draai alle inbusbouten 28 met de meegeleverde inbussleutel los. - Verdraai de aanslagrail 7 tot de hoekmal over de hele lengte aansluit. Draai de schroeven weer vast.

Hoekaanduiding (horizontaal) afstellen

(zie afbeelding X)

Zet het elektrische gereedschap in de transportstand. Draai de zaagtafel 14 tot deze bij 0° vastklikt.

Controleren:

De middellijn van de hoekaanduiding 53 moet zich op een lijn bevinden met de 0° -markering van de schaalverdeling 10.

Instellen:

Draai de schroef 61 met een in de handel verkrijgbare kruiskopschroevendraaier los en stel de middellijn van de hoekaanduiding langs de 0° -markering af. Draai de schroef weer vast.

Vervoer

(zie afbeelding Y)

• Zet het elektrische gereedschap in de transportstand.
• Verwijder de verlengbeugels. Draag het elektrische gereedschap aan de transportgreep 22 of grijp in de greepuitsparingen 62 aan de zijkant van de zaagtafel.

Draag het elektrische gereedschap altijd met twee personen, ter voorkoming van rugletsel. Gebruik bij het vervoeren van het elektrische gereedschap alleen de transportvoorzieningen en nooit de beschermingsvoorzieningen.

Onderhoud en service

Onderhoud en reiniging

Trek altijd voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.

Mocht het elektrische gereedschap ondanks zorgvuldige fabricage- en testmethoden toch defect raken, dient de reparatie te worden uitgevoerd door een erkende klantenservice voor Bosch elektrische gereedschappen.

Vermeld bij vragen en bestellingen van vervangingsonderdelen altijd het uit tien cijfers bestaande zaaknummer volgens het typeplaatje van het elektrische gereedschap.

Reiniging

Houd het elektrische gereedschap en de ventilatieopeningen altijd schoon om goed en veilig te werken.

De pendelbeschermkap moet altijd vrij kunnen bewegen en zelfstandig kunnen sluiten. Houd daarom de omgeving rond de pendelbeschermkap altijd schoon.

Verwijder na de werkzaamheden stof en spanen door uitblazen met perslucht of met een kwast.

Reinig de glijrol 19 en de verlichtings- en lasereenheid (55, 24) regelmatig.

Voor het reinigen van de lasereenheid trekt u de laserafscherming 63 naar buiten en verwijdert u het stof met een kwast. (zie afbeelding Z)

Toebehoren

Stofzakset 2605411035

Verlengbeugel 2607001911

Zaagbladen voor hout- en plaatmateriaal, panelen en lijsten

Zaagblad 254× 30mm ,40 tanden 2608640435

Zaagblad 254× 30mm ,60 tanden 2608640436

Vervangingsonderdelen

Snelspanklem. 1609 203 P95

Onderstel. 1609203 P96

Inlegplaten. 1609203 P97

Koolborstelset 1609203J13

Klantenservice en advies

Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over vervangingsonderdelen. Explosietekeningen en informatie over vervangingsonderdelen vindt u ook op:

www.bosch-pt.com

De medewerkers van onze klantenservice adviseren u graag bij vragen over de aankoop, het gebruik en de installatie van producten en toebehoren.

Nederland

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

België Luxemburg

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Afvalverwijdering

Elektrische gereedschappen, toebehoren en verpakkingen moeten op een voor het milieu verantwoorde wijze worden hergebruikt.

De kunststof delen zijn gekenmerkt om deze per soort te kunnen recyclen.

Alleen voor landen van de EU:

Gooi elektrische gereedschappen niet bij het huisvuil.

Volgens de Europese richtlijn 2002/96/EG over elektrische en elektronische oude apparaten en de omzetting van de richtlijn in nationaal recht moeten niet meer bruikbare elektrische gereedschappen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt.

Nationaal moeten niet meer bruikbare elektrische gereedschappen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt.

Wijzigingen voorbehouden.
