Marke	BOSCH
Modell	PCM 10
Produkttyp	Kappsäge
Nennaufnahmeleistung	1500 W
Nennspannung	230 V
Frequenz	50 Hz
Leerlaufdrehzahl	4700 U/min
Gewicht (nach EPTA)	13,8 kg
Schutzklasse	II
Lasertyp	Klasse 2, 650 nm, <1 mW
Kompatibler Sägeblattdurchmesser	254 mm
Sägeblattstärke	1,4 bis 2,0 mm
Bohrungsdurchmesser	30 mm
Max. Werkstückabmessungen (90°/90°)	80 x 125 mm
Max. Werkstückabmessungen (45°/90°)	80 x 90 mm
Max. Werkstückabmessungen (90°/45°)	45 x 125 mm
Horizontaler Gehrungswinkelbereich	-45° bis +45°
Vertikaler Gehrungswinkelbereich	0° bis 45°
Stromversorgung	Netz (Kabel)
Staubbeutel inklusive	Ja
Schnellspannzwinge inklusive	Ja
Schalldruckpegel	91 dB(A)
Schallleistungspegel	104 dB(A)
Wartung	Lüftungsschlitze und Schutzabdeckung regelmäßig reinigen
Kundendienst	Bosch France: 0800 05 50 51 (gebührenfrei)

Häufig gestellte Fragen - PCM 10 - REV 11-2007 BOSCH

Wie hoch ist die Leistung der Kappsäge Bosch PCM 10?

Die Nennaufnahmeleistung beträgt 1500 W, bei einer Spannung von 230 V und einer Frequenz von 50 Hz.

Welchen Sägeblatttyp kann ich mit dieser Säge verwenden?

Verwenden Sie Sägeblätter mit einem Durchmesser von 254 mm, einer Stärke von 1,4 bis 2,0 mm und einer Bohrung von 30 mm. Verwenden Sie keine HSS-Stahlblätter.

Wie stelle ich den horizontalen Gehrungswinkel ein?

Lösen Sie den Feststellknopf, heben Sie den Feststellbügel an, drehen Sie den Sägetisch auf den gewünschten Winkel (auf der Skala ablesbar) und ziehen Sie den Knopf wieder fest. Für eine schnelle Einstellung verwenden Sie die Standardkerben (0°, 15°, 22,5°, 30°, 45°).

Wie stelle ich den Laser für die Schnittlinie ein?

Stellen Sie die Säge in Arbeitsposition, arretieren Sie den Tisch bei 0°, entfernen Sie die Abdeckung. Markieren Sie eine Schnittlinie auf einem Werkstück, senken Sie das Sägeblatt ab, um die Zähne mit der Linie auszurichten, und schalten Sie den Laser ein. Falls nötig, drehen Sie mit dem Innensechskantschlüssel die horizontalen und vertikalen Einstellschrauben, bis der Strahl die Linie deckt.

Was sind die wichtigsten Sicherheitshinweise?

Tragen Sie stets eine Schutzbrille, eine Staubmaske und einen Gehörschutz. Richten Sie den Laser nicht in die Augen. Halten Sie die Hände von rotierendem Sägeblatt fern. Überlasten Sie das Werkzeug nicht. Ziehen Sie vor Einstellungen oder Reinigung den Netzstecker.

Wie tausche ich das Sägeblatt aus?

Ziehen Sie den Netzstecker. Bringen Sie die Säge in Arbeitsposition. Öffnen Sie die Schutzabdeckung. Lösen Sie mit dem beiliegenden Schlüssel die Innensechskantschraube (Linksgewinde), während Sie die Spindelarretierung drücken. Entfernen Sie den Flansch und das Sägeblatt. Setzen Sie das neue Blatt ein und achten Sie auf die Drehrichtung. Ziehen Sie die Schraube gegen den Uhrzeigersinn fest.

Wie schwer ist die Säge und wie transportiere ich sie?

Das Gewicht beträgt ca. 13,8 kg. Für den Transport senken Sie den Werkzeugarm ab, arretieren Sie die Transportsicherung und tragen Sie die Säge am Tragegriff oder an den seitlichen Griffen. Es wird empfohlen, sie zu zweit zu tragen.

Wie pflege ich die Säge?

Reinigen Sie regelmäßig die Lüftungsschlitze, die pendelnde Schutzhaube und die Gleitrollen. Blasen Sie Staub mit Druckluft aus. Reinigen Sie die Lasereinheit mit einem Pinsel. Überprüfen und justieren Sie die Grundeinstellungen nach intensiver Nutzung.

Wo finde ich Ersatzteile?

Ersatzteile (Staubbeutel, Sägeblätter, Zwinge, Sockel, Platten) sind bei Bosch erhältlich. Kontaktieren Sie den Bosch-Kundendienst unter 0800 05 50 51 (kostenlose Nummer) oder besuchen Sie www.bosch.fr. Geben Sie die auf dem Typenschild angegebene Artikelnummer an.

Was sind die maximalen Schnittabmessungen?

Die maximalen Werkstückabmessungen variieren je nach Winkel: bei horizontalem und vertikalem Gehrungswinkel von 90° beträgt die max. Höhe 80 mm und die max. Breite 125 mm. Bei 45° horizontal und 90° vertikal: 80 x 90 mm. Bei 90° horizontal und 45° vertikal: 45 x 125 mm.

BEDIENUNGSANLEITUNG PCM 10 - REV 11-2007 BOSCH

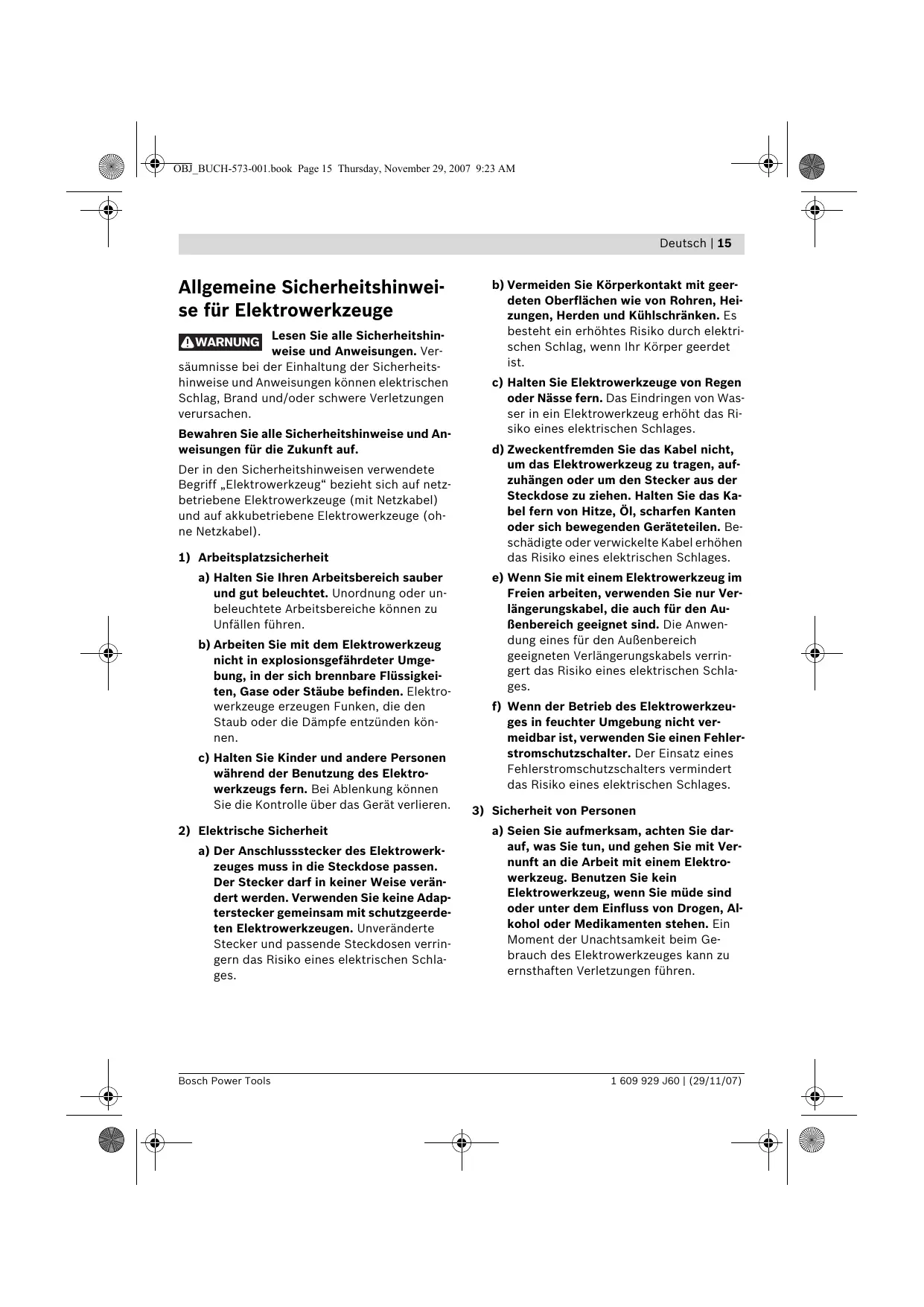

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

WARNUNG

Lesen Sie alle Sicherheitsinweise und Anweisungen. Ver

Säumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen. b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen. b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist. c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages. d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages. e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages. f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.

16 | Deutsch

b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeugs, verringert das Risiko von Verletzungen. c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeugs den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen. d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen. e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren. f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden. g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Die Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

4) Verwendung und Behandlung des Elektrowerkzeugs

a) Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich. b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden. c) Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges. d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden. e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen. f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.

g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5) Service

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.

Gerätespezifische Sicherheitshinweise

Sichern Sie das Werkstück. Ein mit Spannvorrichtungen oder Schraubstock festgehaltenes Werkstück ist sicherer gehalten als mit Ihrer Hand. Halten Sie Ihren Arbeitsplatz sauber. Materialmischungen sind besonders gefährlich. Leichtmetallstaub kann brennen oder explodieren. Verlassen Sie das Werkzeug nie, bevor es vollständig zum Stillstand gekommen ist. Nachlaufende Einsatzwerkzeuge können Verletzungen verursachen. Benutzen Sie das Elektrowerkzeug nicht mit beschädigtem Kabel. Berühren Sie das beschädigte Kabel nicht und ziehen Sie den Netzstecker, wenn das Kabel während der Arbeit beschädigt wird. Beschädigte Kabel erhöhen das Risiko eines elektrischen Schlages. Machen Sie Warnschilder am Elektrowerkzeug niemals unkenntlich. Stellen Sie sich nie auf das Elektrowerkzeug. Es können ernsthafte Verletzungen auftreten, wenn das Elektrowerkzeug umkippt oder wenn Sie versehentlich mit dem Sägeblatt in Kontakt kommen.

Stellen Sie sicher, dass die Schutzhaube ordnungsgemäß funktioniert und sich frei bewegen kann. Klemmen Sie die Schutzhaube niemals im geöffneten Zustand fest. Kommen Sie mit Ihren Händen nicht in den Sägebereich, während das Elektrowerkzeug läuft. Beim Kontakt mit dem Sägeblatt besteht Verletzungsgefahr. Entfernen Sie niemals Schnittreste, Holzspäne oder Ähnliches aus dem Schnittbereich, während das Elektrowerkzeug läuft. Führen Sie den Werkzeugarm immer zuerst in die Ruheposition und schalten Sie das Elektrowerkzeug aus. Führen Sie das Sägeblatt nur eingeschaltet gegen das Werkstück. Es besteht sonst die Gefahr eines Rückschlages, wenn sich das Sägeblatt im Werkstück verhakt. Gebrauchen Sie das Elektrowerkzeug nur, wenn die Arbeitsfläche bis auf das zu bearbeitende Werkstück frei von allen Einstellwerkzeugen, Holzspänen usw. ist. Kleine Holzstücke oder andere Gegenstände, die mit dem rotierenden Sägeblatt in Kontakt kommen, können den Bediener mit hoher Geschwindigkeit treffen. Spannen Sie das zu bearbeitende Werkstück immer fest. Bearbeiten Sie keine Werkstücke, die zu klein zum Festspannen sind. Der Abstand Ihrer Hand zum rotierenden Sägeblatt ist sonst zu gering. Verwenden Sie die Säge nur für die Werkstoffe, die im bestimmungsgemäßen Gebrauch angegeben sind. Die Säge kann sonst überlastet werden. Verwenden Sie keine stumpfen, rissigen, verbogenen oder beschädigten Sägeblätter. Sägeblätter mit stumpfen oder falsch ausgerichteten Zähnen verursachen durch einen zu engen Sägespalt eine erhöhte Reibung, Klemmen des Sägeblattes und Rückschlag. Verwenden Sie immer Sägeblätter in der richtigen Höhe und mit der passenden Aufnahmebohrung (z. B. sternförmig oder rund). Sägeblätter, die nicht zu den Montageteilen der Säge passen, laufen unrund und führen zum Verlust der Kontrolle.

Verwenden Sie keine Sägeblätter aus hochlegiertem Schnellarbeitsstahl (HSS-Stahl). Solche Sägeblätter können leicht brechen. Fassen Sie das Sägeblatt nach dem Arbeiten nicht an, bevor es abgekühlt ist. Das Sägeblatt wird beim Arbeiten sehr heiß. Verwenden Sie das Werkzeug niemals ohne die Einlegeplatte. Wechseln Sie eine defekte Einlegeplatte aus. Ohne einwandfreie Einlegeplatte können Sie sich am Sägeblatt verletzen.

Richten Sie den Laserstrahl nicht auf Personen oder Tiere und blicken Sie nicht selbst in den Laserstrahl, auch nicht aus größerer Entfernung. Dieses Elektrowerkzeug erzeugt Laserstrahlung der Laserklasse 2 gemäß EN 60825-1. Dadurch können Sie unbeabsichtigt andere Personen blenden. Lassen Sie Kinder das Elektrowerkzeug mit Laser nicht unbeaufsichtigt benutzen. Sie könnten andere Personen blenden. Tauschen Sie den eingebauten Laser nicht gegen einen Laser anderen Typs aus. Von einem nicht zu diesem Elektrowerkzeug passenden Laser können Gefahren für Personen ausgehen.

Symbole

Die nachfolgenden Symbole können für den Gebrauch Ihres Elektrowerkzeugs von Bedeutung sein. Prägen Sie sich die Symbole und ihre Bedeutung ein. Die richtige Interpretation der Symbole hilft Ihnen, das Elektrowerkzeug besser und sicherer zu gebrauchen.

Symbol

Bedeutung

Richten Sie den Laserstrahl nicht auf Personen oder Tiere und blicken Sie nicht selbst in den Laserstrahl, auch nicht aus größerer Entfernung. Dieses Elektrowerkzeug erzeugt Laserstrahlung der Laserklasse 2 gemäß EN 60825-1. Dadurch können Sie unbeabsichtigt andere Personen blenden.

Nur für EU-Länder:

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

▶ Tragen Sie eine Schutzbrille.

▶ Tragen Sie eine Staubschutzmaske.

Symbol

Bedeutung

▶ Tragen Sie Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.

Gefahrenbereich! Halten Sie möglichst Hände, Finger oder Arme von diesem Bereich fern.

Beachten Sie die Abmessungen des Sägeblatts. Der Lochdurchmesser muss ohne Spiel zur Werkzeugspindel passen. Verwenden Sie keine Reduzierstücke oder Adapter.

Lieferumfang

Funktionsbeschreibung

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bestimmungsgemäßer Gebrauch

Das Elektrowerkzeug ist bestimmt, als Standgerät Längs- und Querschnitte mit geradem Schnittverlauf in Holz auszuführen. Dabei sind horizontale Gehrungswinkel von -45° bis +45° sowie vertikale Gehrungswinkel von 0° bis 45° möglich.

Die Leistung des Elektrowerkzeugs ist ausgelegt zum Sägen von Hart- und Weichholz sowie Span- und Faserplatten.

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Elektrowerkzeugs auf den Grafikseiten.

1 Knopf zum Lösen des Werkzeugarms 2 Handgriff 3 Schutzhaube 4 Pendelschutzhaube 5 Sägetischverlängerung 6 Verlängerungsbügel 7 Anschlagschiene 8 Bohrungen für Schnellspannzwinge 9 Einlegeplatte 10 Skala für Gehrungswinkel (horizontal) 11 Hebel für Gehrungswinkelvoreinstellung (horizontal) 12 Feststellknauf für beliebige Gehrungswinkel (horizontal) 13 Einkerbungen für Standard-Gehrungswinkel 14 Sägetisch 15 Bohrungen für Montage 16 Bohrungen für Verlängerungsbügel 17 Anschlagschraube für 0°-Gehrungswinkel (vertikal) 18 Anschlagschraube für 45°-Gehrungswinkel (vertikal) 19 Gleitrolle 20 Staubbeutel 21 Sägeblatt 22 Transportgriff 23 Kabelhalter 24 Lasereinheit 25 Spanauswurf 26 Spanngriff für beliebige Gehrungswinkel (vertikal) 27 Transportsicherung 28 Innensechskantschrauben (6 mm) der Anschlagschiene 29 Innensechskantschlüssel (6 mm)/Kreuzschraubendreher 30 Batteriefach 31 Ein-/Ausschalter

32 Schalter für Beleuchtung (LED) 33 Schalter für Schnittlinienkennzeichnung („Laser“) 34 Innensechskantschlüssel (2 mm) 35 Stellschraube für vertikale Laserpositionierung 36 Rändelschraube 37 Stellschraube für horizontale Laserpositionierung 38 Längenanschlag 39 Befestigungsset „Verlängerungsbügel“ 40 Gehäusesteg 41 Untergestell 42 Befestigungsset „Untergestell“ 43 Spindelarretierung 44 Innensechskantschraube (6 mm) für Sägeblattbefestigung 45 Spannflansch 46 Innerer Spannflansch 47 Flügelmutter zur Fixierung der Sägetischverlängerung 48 Schnellspannzwinge 49 Schnell-Entriegelung 50 Feststellknauf der Schnellspannzwinge 51 Flügelmutter der Schnellspannzwinge 52 Arretierbügel 53 Winkelanzeiger (horizontal) 54 Winkelanzeiger (vertikal) 55 Beleuchtungseinheit (Power Light) 56 Flügelmutter zur Fixierung des Längenanschlags 57 Schrauben für Einlegeplatte 58 Abdeckung 59 Skala für Gehrungswinkel (vertikal) 60 Schraube für Winkelanzeiger (vertikal) 61 Schraube für Winkelanzeiger (horizontal) 62 Griffmulden 63 Abdeckung der Laserlinse *Abgebildetes oder beschriebenes Zubehör führt nicht zum Standard-Lieferumfang.

Technische Daten

Kapp- und Gehrungssäge		PCM 10
Sachnummer		3 603 L01 0..
Nennaufnahmeis-tung	W	1500
Nennspannung	V	230
Frequenz	Hz	50
Leerlaufdrehzahl	min-1	4700
Lasertyp		650 nm, < 1mW
Laserklasse		2
Gewicht entspre-chend EPTA-Proce-dure 01/2003	kg	13,8
Schutzklasse		☐/II

Maximale Werkstückmaße siehe Seite 27.

Einschaltvorgänge erzeugen kurzfristige Spannungsabsenkungen. Bei ungünstigen Netzbedingungen können Beeinträchtigungen anderer Geräte auftreten. Bei Netzimpedanzen kleiner als 0,363 Ohm sind keine Störungen zu erwarten.

Angaben gelten für Nennspannungen [U] 230/240 V. Bei niedrigeren Spannungen und in länderspezifischen Ausführungen können diese Angaben variieren.

Bitte beachten Sie die Sachnummer auf dem Typenschild Ihres Elektrowerkzeugs. Die Handelsbezeichnungen einzelner Elektrowerkzeuge können variieren.

Maße für geeignete Sägeblätter

Sägeblattdurchmesser	mm	254
Stammlblattdicke	mm	1,4-2,0
Bohrungsdurchmesser	mm	30

Geräusch-/Vibrationsinformation

Messwerte ermittelt entsprechend EN 61029.

Der A-bewertete Geräuschpegel des Gerätes beträgt typischerweise: Schalldruckpegel 91 dB(A); Schalleistungspegel 104 dB(A). Unsicherheit K = 3 dB.

Gehörschutz tragen!

Die Hand-Arm-Vibration ist typischerweise niedriger als 2,5m / s²

Konformitätserklärung C

Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten“ beschriebene Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt:

EN 61029, EN 60825-1 gemäß den Bestimmungen der Richtlinien 2004/108/EG, 98/37/EG (bis 28.12.2009), 2006/42/EG (ab 29.12.2009).

Technische Unterlagen bei: Robert Bosch GmbH, Dept. PT/ESC, D-70745 Leinfelden-Echterdingen

Vermeiden Sie ein unabsichtliches Starten des Elektrowerkzeugs. Während der Montage und bei allen Arbeiten an dem Elektrowerkzeug darf der Netzstecker nicht an die Stromversorgung angeschlossen sein.

Lieferumfang

Beachten Sie dazu die Darstellung des Lieferumfangs am Anfang der Betriebsanleitung.

Prüfen Sie vor der Erst-Inbetriebnahme des Elektrowerkzeugs, ob alle unter aufgeführten Teile mitgeliefert wurden:

• Kapp- und Gehrungssäge mit vormontiertem Sägeblatt Staubbeutel 20
• Feststellknauf 12
• Verlängerungsbügel 6 (2x)
• Befestigungsset „Verlängerungsbügel“ 39 (2 U-Profile mit Schrauben)
• Sägetischverlängerung 5 Längenanschlag 38
• Schnellspannzwinge 48
• Innensechskantschlüssel/Kreuzschraubendreher 29
• Batterien (3x, Größe AAA, 1,5 V)

bei Geräteausführungen mit Untergestell:

Untergestell 41 (16 Profile, 4 Kappen) - Befestigungsset „Untergestell“ 42 (24 Schrauben mit Muttern für Zusammenbau, 4 Schrauben mit Muttern für Befestigung Elektrowerkzeug, 4 Unterlegscheiben)

Hinweis: Überprüfen Sie das Elektrowerkzeug auf eventuelle Beschädigungen.

Vor dem weiteren Gebrauch des Elektrowerkzeugs müssen Sie Schutzeinrichtungen oder leicht beschädigte Teile sorgfältig auf ihre einwandfreie und bestimmungsgemäße Funktion untersuchen. Überprüfen Sie, ob die beweglichen Teile einwandfrei funktionieren und nicht klemmen, oder ob Teile beschädigt sind. Sämtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um den einwandfreien Betrieb zu gewährleisten.

Beschädigte Schutzvorrichtungen und Teile müssen Sie sachgerecht durch eine anerkannte Fachwerkstatt reparieren oder auswechseln lassen.

Montage von Einzelteilen

• Entnehmen Sie alle mitgelieferten Teile vorsichtig aus ihrer Verpackung.
• Entfernen Sie sämtliches Packmaterial vom Elektrogerät und vom mitgelieferten Zubehör.
• Beachten Sie zur Arbeitserleichterung bei der Montage der mitgelieferten Geräteelemente, dass sich das Elektrowerkzeug in Transportstellung befindet.

Zusätzlich zum Lieferumfang benötigte Werkzeuge:

Kreuzschraubendreher - Winkellehre - Ring- oder Gabelschlüssel (12 mm) für den Zusammenbau des Untergestells - Ring- oder Gabelschlüssel (10 mm) für die Grundeinstellung der Gehrungswinkel (vertikal)

Sägetischverlängerung und Längenanschlag montieren

(siehe Bild A)

Die Sägetischverlängerung 5 und der Längenanschlag 38 können links oder rechts vom Elektrowerkzeug positioniert werden.

• Stecken Sie je nach Bedarf die Sägetischverlängerung und den Längenanschlag auf den gewünschten Verlängerungsbügel 6 und ziehen Sie die jeweilige Flügelmutter fest.

Verlängerungsbügel montieren

(siehe Bild A)

Verwenden Sie zur Fixierung das Befestigungsset „Verlängerungsbügel" 39. (2 U-Profile mit Schrauben)

• Kippen Sie das Elektrowerkzeug, so dass Sie die Verlängerungsbügel an der Unterseite des Geräts fixieren können.
• Halten Sie ein U-Profil über einen Gehäusesteg 40, so dass die Bohrungen beider Teile fluchten.
• Schieben Sie einen Verlängerungsbügel bis zum Anschlag durch die Bohrungen 16, durch das U-Profil und durch die Gehäusestege.
• Ziehen Sie die Schraube am U-Profil zur Sicherung des Verlängerungsbügels an.
• Wiederholen Sie die Arbeitsschritte für den zweiten Verlängerungsbügel an der anderen Seite des Elektrowerkzeugs.

Feststellknauf montieren

(siehe Bild B)

• Schrauben Sie den Feststellknauf 12 in die entsprechende Bohrung unterhalb des Hebels 11. Ziehen Sie den Feststellknauf 12 vor dem Sägen immer fest an. Das Sägeblatt kann sich sonst im Werkstück verkanten.

Batterien einsetzen

(siehe Bild C)

• Öffnen Sie das Batteriefach 30.
• Setzen Sie die mitgelieferten Batterien entsprechend der vorgegebenen Polung ein. Schließen Sie das Batteriefach.

Stationäre oder flexible Montage

Zur Gewährleistung einer sicheren Handhabung müssen Sie das Elektrowerkzeug vor dem Gebrauch auf eine ebene und stabile Arbeitsfläche (z.B. Werkbank) montieren.

Montage mit Untergestell

(siehe Bilder D1-D2)

Verwenden Sie zur Montage das Befestigungsset „Untergestell" 42. (24 Schrauben mit Mutter für Zusammenbau, 4 Schrauben mit Mutter für Befestigung Elektrowerkzeug, 4 Unterlegscheiben)

• Schrauben Sie das Untergestell 41 zusammen. Ziehen Sie die Schrauben fest an.
• Befestigen Sie das Elektrowerkzeug auf der Auflagefläche des Untergestells. Dazu dienen die Bohrungen 15 am Elektrowerkzeug sowie die Langlöcher am Untergestell.

Montage ohne Untergestell

(siehe Bild E)

• Befestigen Sie das Elektrowerkzeug mit einer geeigneten Schraubverbindung auf der Arbeitsfläche. Dazu dienen die Bohrungen 15.

Staub-/Späneabsaugung

Stäube von Materialien wie bleihaltigem Anstrich, einigen Holzarten, Mineralien und Metall können gesundheitsschädlich sein. Berühren oder Einatmen der Stäube können allergische Reaktionen und/oder Atemwegserkrankungen des Benutzers oder in der Nähe befindlicher Personen hervorrufen.

Bestimmte Stäube wie Eichen- oder Buchenstaub gelten als krebserzeugend, besonders in Verbindung mit Zusatzstoffen zur Holzbehandlung (Chromat, Holzschutzmittel). Asbesthaltiges Material darf nur von Fachleuten bearbeitet werden.

• Benutzen Sie möglichst eine Staubabsaugung.
• Sorgen Sie für gute Belüftung des Arbeitsplatzes.
• Es wird empfohlen, eine Atemschutzmaske mit Filterklasse P2 zu tragen.

Beachten Sie die in Ihrem Land gültigen Vorschriften für die zu bearbeitenden Materialien.

Eigenabsaugung

(siehe Bild F)

• Stecken Sie den Staubbeutel 20 in den Spanauswurf 25.

Der Staubbeutel darf während des Sägens nicht mit den beweglichen Geräteteilen in Berührung kommen.

Leeren Sie den Staubbeutel rechtzeitig aus.

Fremdabsaugung

Zur Absaugung können Sie an den Spanauswurf auch einen Staubsaugerschlauch (Ø 36 mm) anschließen.

Der Staubsauger muss für den zu bearbeitenden Werkstoff geeignet sein.

Verwenden Sie beim Absaugen von besonders gesundheitsgefährdenden, krebserzeugenden oder trockenen Stäuben einen Spezialsauger.

In Deutschland werden für Holzstaube auf Grund TRGS 553 geprüfte Absaugeinrichtungen gefordert, die interne Absaugvorrichtung darf im gewerblichen Bereich nicht verwendet werden. Für andere Materialien muss der gewerbliche Betreiber die speziellen Anforderungen mit der zuständigen Berufsgenossenschaft klären.

Werkzeugwechsel

(siehe Bilder G1-G4)

Tragen Sie bei der Montage des Sägeblattes Schutzhandschuhe. Bei Berührung des Sägeblattes besteht Verletzungsgefahr.

Verwenden Sie nur Sägeblätter, deren maximal zulässige Geschwindigkeit höher ist als die Leerlaufdrehzahl des Werkzeugs.

Verwenden Sie nur Sägeblätter, die den in dieser Bedienungsanleitung angegebenen Kenndaten entsprechen und nach EN 847-1 geprüft und entsprechend gekennzeichnet sind.

Sägeblatt ausbauen

• Bringen Sie das Elektrowerkzeug in Arbeitsstellung.
• Ziehen Sie die Transportsicherung 27 ganz nach außen und drehen Sie sie um 90°. Lassen Sie die Transportsicherung in dieser Stellung einrasten.

Der Werkzeugarm ist nun in der Arbeitsstellung arretiert.

• Drehen Sie die Innensechskantschraube 44 mit dem mitgelieferten Innensechskantschlüssel 29 und drücken Sie gleichzeitig die Spindelarretierung 43, bis diese einrastet.
• Halten Sie die Spindelarretierung 43 gedrückt und drehen Sie die Schraube 44 im Uhrzeigersinn heraus (Linksgewinde!).
• Nehmen Sie den Spannflansch 45 ab.
• Drücken Sie auf den Knopf 1 und schwenken Sie die Pendelschutzhaube 4 bis zum Anschlag nach hinten.
• Halten Sie die Pendelschutzhaube in dieser Position und entnehmen Sie das Sägeblatt 21.
• Führen Sie die Pendelschutzhaube langsam wieder nach unten.

Sägeblatt einbauen

Falls erforderlich, reinigen Sie vor dem Einbau alle zu montierenden Teile.

• Drücken Sie auf den Knopf 1, schwenken Sie die Pendelschutzhaube 4 bis zum Anschlag nach hinten und halten Sie sie in dieser Position.
• Setzen Sie das neue Sägeblatt auf den inneren Spannflansch 46. Beachten Sie beim Einbau, dass die Schneidrichtung der Zähne (Pfeilrichtung auf dem Sägeblatt) mit der Pfeilrichtung auf der Schutzhaube übereinstimmt!
• Führen Sie die Pendelschutzhaube langsam wieder nach unten.
• Setzen Sie den Spannflansch 45 und die Schraube 44 auf. Drücken Sie die Spindelarretierung 43 bis diese einrastet und ziehen Sie die Sechskantschraube gegen den Uhrzeigersinn fest. Zum anschließenden Arbeitsmen müssen Sie den Werkzeugarm wieder entsperren. Lösen Sie dazu die Transportsicherung 27 durch Ziehen nach außen und Drehen um 90°.

Betrieb

Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose.

Transportsicherung

(siehe Bild H)

Die Transportsicherung 27 ermöglicht Ihnen eine leichtere Handhabung des Elektrowerkzeugs beim Transport zu verschiedenen Einsatzorten.

Elektrowerkzeug entsichern (Arbeitsstellung)

• Drücken Sie den Werkzeugarm am Handgriff 2 etwas nach unten, um die Transportsicherung 27 zu entlasten.
• Ziehen Sie die Transportsicherung 27 ganz nach außen und drehen Sie sie um 90°. Lassen Sie die Transportsicherung in dieser Stellung einrasten.
• Führen Sie den Werkzeugarm langsam nach oben.

Elektrowerkzeug sichern (Transportstellung)

• Ziehen Sie zum Arretieren des Sägetisches 14 den Feststellknauf 12 an.
• Drücken Sie auf den Knopf 1 und schwenken Sie gleichzeitig den Werkzeugarm am Handgriff 2 nach unten.
• Ziehen Sie die Transportsicherung 27 ganz nach außen und drehen Sie sie um 90°. Lassen Sie die Transportsicherung in dieser Stellung einrasten.

Der Werkzeugarm ist jetzt zum Transport sicher arretiert.

Sägetisch verlängern

(siehe Bild 1)

Lange Werkstücke müssen am freien Ende unterlegt oder abgestützt werden.

• Lösen Sie die Flügelmutter 47 und ziehen Sie die Sägetischverlängerung 5 auf dem Verlängerungsbügel bis zum gewünschten Abstand nach außen.
• Ziehen Sie die Flügelmutter wieder fest.

Werkstück befestigen

Zur Gewährleistung einer optimalen Arbeitssicherheit müssen Sie das Werkstück immer festspannen.

Bearbeiten Sie keine Werkstücke, die zu klein zum Festspannen sind.

Vertikale Fixierung

(siehe Bild J1)

• Stecken Sie die mitgelieferte Schnellspannzwinge 48 in eine der dafür vorgesehenen Bohrungen 8.
• Drücken Sie das Werkstück fest gegen die Anschlagschiene 7.
• Drücken Sie auf die Schnell-Entriegelung 49 und passen Sie die Schnellspannzwinge dem Werkstück an.
• Drehen Sie danach den Knauf 50 im Uhrzeigersinn und fixieren Sie somit das Werkstück.

Horizontale Fixierung

(siehe Bild J2)

• Lösen Sie die Flügelmutter 51 und ziehen Sie die Schnellspannzwinge auseinander.
• Stecken Sie die nun „reduzierte“ Schnellspannzwinge 48 in eine der dafür vorgesehenen Bohrungen 8.
• Drücken Sie das Werkstück fest auf den Sägetisch 14.
• Drücken Sie auf die Schnell-Entriegelung 49 und passen Sie die Schnellspannzwinge dem Werkstück an.
• Drehen Sie danach den Knauf 50 im Uhrzeigersinn und fixieren Sie somit das Werkstück.

Werkstück lösen

Zum Lösen der Schnellspannzwinge drehen Sie zuerst den Knauf 50 gegen den Uhrzeigersinn. - Drücken Sie dann auf die Schnell-Entriegelung 49 und ziehen die Gewindestange vom Werkstück weg.

Gehrungswinkel einstellen

Zur Gewährleistung präziser Schnitte müssen Sie nach intensivem Gebrauch die Grundeinstellungen des Elektrowerkzeugs überprüfen und gegebenenfalls einstellen (siehe „Grundeinstellungen prüfen und einstellen“, Seite 28).

Ziehen Sie den Feststellknauf 12 vor dem Sägen immer fest an. Das Sägeblatt kann sich sonst im Werkstück verkanten.

Horizontalen Gehrungswinkel einstellen

Der horizontale Gehrungswinkel kann in einem Bereich von 45° (linksseitig) bis 45° (rechtsseitig) eingestellt werden.

• Lösen Sie den Feststellknauf 12, falls dieser angezogen ist.
• Klappen Sie den Arretierbügel 52 nach oben, bis dieser unter der Gewindestange des Feststellknaufs einrastet. (siehe Bild K)

Der Sägetisch wird dadurch frei beweglich.

• Drehen Sie den Sägetisch 14 am Feststellknauf nach links oder rechts, bis der Winkelanzeiger 53 den gewünschten Gehrungswinkel anzeigt.
• Ziehen Sie den Feststellknauf 12 wieder an.

Zum schnellen und präzisen Einstellen von oft verwendeten Gehrungswinkeln sind am Sägetisch Einkerbungen 13 vorgesehen: (siehe Bild L)

links

rechts

0°

• Lösen Sie den Feststellknauf 12, falls dieser angezogen ist.
• Drücken Sie auf den Hebel 11 und drehen Sie den Sägetisch 14 bis zur gewünschten Einkerbung nach links oder rechts.
• Lassen Sie den Hebel wieder los. Der Hebel muss spürbar in die Einkerbung einrasten.

Vertikale Gehrungswinkel einstellen

(siehe Bild M)

Der vertikale Gehrungswinkel kann in einem Bereich von 0° bis 45° eingestellt werden.

• Lösen Sie den Spanngriff 26.
• Schwenken Sie den Werkzeugarm am Handgriff 2, bis der Winkelanzeiger 54 den gewünschten Schwenkwinkel anzeigt.
• Halten Sie den Werkzeugarm in dieser Stellung und ziehen Sie den Spanngriff 26 wieder fest.

Zum schnellen und präzisen Einstellen der Standardwinkel 0° und 45° sind werkseitig eingestellte Anschlagschrauben vorgesehen.

• Schwenken Sie dazu den Werkzeugarm am Handgriff 2 bis zum Anschlag nach rechts (0°) oder bis zum Anschlag nach links (45°) .
• Ziehen Sie den Spanngriff 26 wieder fest.

Inbetriebnahme

Einschalten

Zur Inbetriebnahme ziehen Sie den Ein-/Ausschalter 31 in Richtung des Handgriffs 2.

Hinweis: Aus Sicherheitsgründen kann der Ein-/Ausschalter 31 nicht arretiert werden, sondern muss während des Betriebs ständig gedrückt bleiben.

Nur durch das Drücken auf den Knopf 1 kann der Werkzeugarm nach unten geführt werden.

Zum Sägen müssen Sie daher zusätzlich zum Ziehen des Ein-/Ausschalters den Knopf 1 drücken. (siehe Bild N)

Ausschalten

Zum Ausschalten lassen Sie den Ein-/Ausschalter 31 los.

Arbeitshinweise

Allgemeine Sägehinweise

Bei allen Schnitten müssen Sie zuerst sicherstellen, dass das Sägeblatt zu keiner Zeit die Anschlagschiene, Schraubzwingen oder sonstige Geräteteile berühren kann. Entfernen Sie eventuell montierte Hilfsanschläge oder passen Sie sie entsprechend an.

Schützen Sie das Sägeblatt vor Schlag und Stoß. Setzen Sie das Sägeblatt keinem seitlichen Druck aus.

Bearbeiten Sie keine verzogenen Werkstücke. Das Werkstück muss immer eine gerade Kante zum Anlegen an die Anschlagschiene haben.

Arbeitsbereich beleuchten (Power Light)

(siehe Bild O)

Sorgen Sie dafür, dass der unmittelbare Arbeitsbereich ausreichend beleuchtet ist.

• Schalten Sie dazu die Beleuchtungseinheit 55 mit dem Schalter 32 ein.

Schnittlinie kennzeichnen

(siehe Bild P)

Ein Laserstrahl zeigt Ihnen die Schnittlinie des Sägeblatts an. Dadurch können Sie das Werkstück zum Sägen exakt positionieren, ohne die Pendelschutzhaube zu öffnen.

• Schalten Sie dazu den Laserstrahl mit dem Schalter 33 ein.
• Richten Sie Ihre Markierung auf dem Werkstück an der rechten Kante der Laserlinie aus.

Prüfen Sie vor dem Sägen, ob die Schnittlinie noch korrekt angezeigt wird (siehe „Laser justieren“, Seite 28). Der Laserstrahl kann sich z.B. durch die Vibrationen bei intensivem Gebrauch verstellen.

Handhabung

(siehe Bild Q)

Halten Sie Hände, Finger und Arme vom rotierenden Sägeblatt fern.

Überkreuzen Sie Ihre Arme nicht vor dem Werkzeugarm.

Maximale Werkstückmaße

Gehrungswinkel		Höhe x Breite [mm]
horizon-tal	vertikal	bei max. Höhe	bei max. Breite
90°	90°	80 x 125	60 x 140
45°	90°	80 x 90	60 x 100
90°	45°	45 x 125	45 x 140

Kappsägen

• Spannen Sie das Werkstück entsprechend den Abmessungen fest.
• Stellen Sie den gewünschten horizontalen und/oder vertikalen Gehrungswinkel ein.
• Schalten Sie das Elektrowerkzeug ein.
• Drücken Sie auf den Knopf 1 und führen Sie den Werkzeugarm mit dem Handgriff 2 langsam nach unten. Sägen Sie das Werkstück mit gleichmäßigem Vorschub durch.
• Schalten Sie das Elektrowerkzeug aus und warten Sie, bis das Sägeblatt komplett zum Stillstand gekommen ist.
• Führen Sie den Werkzeugarm langsam nach oben.

Gleich lange Werkstücke sägen

(siehe Bild R)

Zum einfachen Sägen von gleich langen Werkstücken können Sie den Längenanschlag 38 verwenden.

• Lösen Sie die Flügelmutter 56 und positionieren Sie den Längenanschlag im gewünschten Abstand zum Sägeblatt.
• Ziehen Sie die Flügelmutter wieder fest.
• Legen Sie das Werkstück an den Anschlag an. Überprüfen Sie nochmals anhand der durch den Laser gekennzeichneten Schnittlinie, ob der Längenanschlag richtig positioniert ist.
• Sägen Sie nun dieses und die weiteren Werkstücke auf die gleiche Länge entsprechend den Arbeitsschritten im Abschnitt „Kappsägen".

Sonderwerkstücke

Beim Sägen von gebogenen oder runden Werkstücken müssen Sie diese besonders gegen Verrutschen sichern. An der Schnittlinie darf kein Spalt zwischen Werkstück, Anschlagschiene und Sägetisch entstehen.

Falls erforderlich, müssen Sie spezielle Halterungen anfertigen.

Einlegeplatte auswechseln

(siehe Bild S)

Die rote Einlegeplatte 9 kann nach längerem Gebrauch des Elektrowerkzeugs verschleißen.

Wechseln Sie defekte Einlegeplatten aus.

• Bringen Sie das Elektrowerkzeug in Arbeitsstellung.
• Schrauben Sie die Schrauben 57 mit dem mitgelieferten Kreuzschraubendreher heraus und entnehmen Sie die alte Einlegeplatte.
• Legen Sie die neue Einlegeplatte ein und schrauben Sie alle Schrauben 57 wieder ein.

Profileisten (Boden- oder Deckenleisten) bearbeiten

Profilleisten können Sie auf zwei verschiedene Arten bearbeiten:

Probieren Sie den eingestellten Gehrungswinkel immer zuerst an einem Abfallholz aus.

• gegen die Anschlagschiene angestellt, flach liegend auf dem Sägetisch.

Bodenleisten

Die nachfolgende Tabelle enthält Hinweise für das Bearbeiten von Bodenleisten.

Einstellungen vertikaler Gehrungswinkel		gegen An-schlag-schiene angepestellt	0°	flach lie-gend auf dem Säge-tisch	45°
Bodenleiste		linke Seite	rechte Seite	linke Seite	rechte Seite
Innenkante	horizontal Gehrungswinkel	45° links	45° rechts	0°	0°
	Positionierung des Werkstücks	Unterkante auf Sägetisch	Unterkante auf Sägetisch	Oberkante an der Anschlag-schiene	Unterkante an der Anschlag-schiene
	Fertiges Werk-stück befindet sich ...	... links vom Schnitt	... rechts vom Schnitt	... links vom Schnitt	... links vom Schnitt
Außenkante	horizontal Gehrungswinkel	45° rechts	45° links	0°	0°
	Positionierung des Werkstücks	Unterkante auf Sägetisch	Unterkante auf Sägetisch	Unterkante an der Anschlag-schiene	Oberkante an der Anschlag-schiene
	Fertiges Werk-stück befindet sich ...	... rechts vom Schnitt	... links vom Schnitt	... rechts vom Schnitt	... rechts vom Schnitt

Grundeinstellungen prüfen und einstellen

Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose.

Zur Gewährleistung präziser Schnitte müssen Sie nach intensivem Gebrauch die Grundeinstellungen des Elektrowerkzeugs überprüfen und gegebenenfalls einstellen.

Dazu benötigen Sie Erfahrung und entsprechendes Spezialwerkzeug.

Eine Bosch-Kundendienststelle führt diese Arbeit schnell und zuverlässig aus.

Laser justieren

• Bringen Sie das Elektrowerkzeug in Arbeitsstellung.
• Drehen Sie den Sägetisch 14 bis er bei 0° einrastet.
• Nehmen Sie die Abdeckung 58 ab. (siehe Bild T1)

Überprüfen: (siehe Bild T2)

• Zeichnen Sie auf ein Werkstück eine GPC-Schnittlinie.
• Drücken Sie auf den Knopf 1 und führen Sie den Werkzeugarm mit dem Handgriff 2 langsam nach unten.
• Richten Sie das Werkstück so aus, dass die Zähne des Sägeblatts mit der Schnittlinie fluchten.
• Halten Sie das Werkstück in dieser Position fest und führen Sie den Werkzeugarm langsam wieder nach oben.
• Spannen Sie das Werkstück fest.
• Schalten Sie den Laserstrahl mit dem Schalter 33 ein.

Der Laserstrahl muss auf der gesamten Länge mit der Schnittlinie auf dem Werkstück bündig sein, auch wenn der Werkzeugarm nach unten geführt wird.

Einstellen: (siehe Bild T3)

• Lösen Sie die Rändelschraube 36.
• Ziehen Sie den Innensechskantschlüssel 34 heraus.
• Drehen Sie die Stellschraube 37 (horizontale Laserpositionierung) und/oder 35 (vertikale Laserpositionierung) mit dem Innensechskantschlüssel 34, bis der Laserstrahl auf der gesamten Länge mit der Schnittlinie auf dem Werkstück bündig ist.
• Ziehen Sie die Rändelschraube vorsichtig wieder fest.

Standard-Gehrungswinkel 0° (vertikal) einstellen

• Bringen Sie das Elektrowerkzeug in Transportstellung.
• Drehen Sie den Sägetisch 14, bis er bei 0° einrastet.

Überprüfen: (siehe Bild U1)

• Stellen Sie eine Winkellehre auf 90° ein und stellen Sie sie auf den Sägetisch 14.

Der Schenkel der Winkellehre muss mit dem Sägeblatt 21 auf der ganzen Länge bündig sein.

Einstellen: (siehe Bild U2)

• Lösen Sie den Spanngriff 26.
• Lösen Sie die Kontermutter der Anschlagschraube 17 mit einem handelsüblichen Ring- oder Gabelschlüssel (10 mm).
• Drehen Sie die Anschlagschraube so weit ein oder heraus, bis der Schenkel der Winkellehre mit dem Sägeblatt auf der ganzen Länge bündig ist.
• Ziehen Sie den Spanngriff 26 wieder fest. Danach ziehen Sie die Kontermutter der Anschlagschraube 17 wieder fest.

Falls der Winkelanzeiger 54 nach dem Einstellen nicht in einer Linie mit der 0°-Marke der Skala 59 ist, lösen Sie die Schraube 60 mit einem handelsüblichen Kreuzschraubendreher und richten den Winkelanzeiger entlang der 0°-Marke aus.

Standard-Gehrungswinkel 45° (vertikal) einstellen

• Bringen Sie das Elektrowerkzeug in Arbeitsstellung.
• Drehen Sie den Sägetisch 14, bis er bei 0° einrastet.
• Lösen Sie den Spanngriff 26 und schwenken Sie den Werkzeugarm am Handgriff 2 bis zum Anschlag nach links (45°) .

Überprüfen: (siehe Bild V1)

• Stellen Sie eine Winkellehre auf 45° ein und stellen Sie sie auf den Sägetisch 14.

Der Schenkel der Winkellehre muss mit dem Sägeblatt 21 auf der ganzen Länge bündig sein.

Einstellen: (siehe Bild V2)

• Lösen Sie die Kontermutter der Anschlagschraube 18 mit einem handelsüblichen Ring- oder Gabelschlüssel (10 mm).
• Drehen Sie die Anschlagschraube so weit ein oder heraus, bis der Schenkel der Winkellehre mit dem Sägeblatt auf der ganzen Länge bündig ist.
• Ziehen Sie den Spanngriff 26 wieder fest. Danach ziehen Sie die Kontermutter der Anschlagschraube 18 wieder fest.

Falls der Winkelanzeiger 54 nach dem Einstellen nicht in einer Linie mit der 45°-Marke der Skala 59 ist, überprüfen Sie zuerst noch einmal die 0°-Einstellung für den Gehrungswinkel und den Winkelanzeiger. Dann wiederholen Sie die Einstellung des 45°-Gehrungswinkels.

Anschlagschiene ausrichten

• Bringen Sie das Elektrowerkzeug in Transportstellung.
• Drehen Sie den Sägetisch 14, bis er bei 0° einrastet.

Überprüfen: (siehe Bild W1)

• Stellen Sie eine Winkellehre auf 90° ein und legen Sie sie zwischen Anschlagschiene 7 und Sägeblatt 21 auf den Sägetisch 14.

Der Schenkel der Winkellehre muss mit der Anschlagschiene auf der ganzen Länge bündig sein.

Einstellen: (siehe Bild W2)

• Lösen Sie alle Innensechskantschrauben 28 mit dem mitgelieferten Innensechskantschlüssel.
• Verdrehen Sie die Anschlagschiene 7 so weit, bis die Winkellehre auf der ganzen Länge bündig ist.
• Ziehen Sie die Schrauben wieder fest.

Winkelanzeiger (horizontal) ausrichten

(siehe Bild X)

• Bringen Sie das Elektrowerkzeug in Transportstellung.
• Drehen Sie den Sägetisch 14, bis er bei 0° einrastet.

Überprüfen:

Die Mittellinie des Winkelanzeigers 53 muss in einer Linie mit der 0°-Marke der Skala 10 sein.

Einstellen:

• Lösen Sie die Schraube 61 mit einem handelsüblichen Kreuzschraubendreher und richten Sie die Mittellinie des Winkelanzeigers entlang der 0°-Marke aus.
• Ziehen Sie die Schraube wieder fest.

Transport

(siehe Bild Y)

• Bringen Sie das Elektrowerkzeug in Transportstellung.
• Entfernen Sie die Verlängerungsbügel. Tragen Sie das Elektrowerkzeug am Transportgriff 22 oder greifen Sie in die Griffmulden 62 seitlich am Sägetisch.

▶ Tragen Sie das Elektrowerkzeug immer zu zweit, um Rückenverletzungen zu vermeiden. - Verwenden Sie beim Transportieren des Elektrowerkzeugs nur die Transportvorrichtungen und niemals die Schutzvorrichtungen.

Wartung und Service

Wartung und Reinigung

Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose.

Sollte das Elektrowerkzeug bzw. sorgfältiger Herstellungs- und Prüfverfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kundendienststelle für Bosch-Elektrowerkzeuge ausführen zu lassen.

Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Sachnummer laut Typenschild des Elektrowerkzeuges an.

Reinigung

Halten Sie das Elektrowerkzeug und die Lüftungsschlitze sauber, um gut und sicher zu arbeiten.

Die Pendelschutzhaube muss sich immer frei bewegen und selbstständig schließen können. Halten Sie deshalb den Bereich um die Pendelschutzhaube stets sauber.

Entfernen Sie nach jedem Arbeitsgang Staub und Späne durch Ausblasen mit Druckluft oder mit einem Pinsel.

Reinigen Sie regelmäßig die Gleitrolle 19 und die Beleuchtungs- und Lasereinheit (55, 24).

Zum Reinigen der Lasereinheit ziehen Sie die Laserabdeckung 63 nach außen und entfernen Sie den Staub mit einem Pinsel. (siehe Bild Z)

Zubehör

Staubbeutelset 2605411035

Verlängerungsbügel 2607001911

Sägeblätter für Holz und Plattenmaterialien, Paneelen und Leisten

Sägeblatt 254 x 30 mm, 40 Zähne

2608640435

Sägeblatt 254 x 30 mm, 60 Zähne

2608640436

Ersatzteile

Schnellspannzwinge 1609203 P95

Untergestell 1609203 P96

Einlegeplatten 1609203 P97

Kohlebürstensatz 1609203J13

Kundendienst und Kundenberatung

Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosionszeichnungen und Informationen zu Ersatzteilen finden Sie auch unter:

www.bosch-pt.com

Das Bosch-Kundenberater-Team hilft Ihnen gerne bei Fragen zu Kauf, Anwendung und Einstellung von Produkten und Zubehör.

www.powertool-portal.de, das Internetportal für Handwerker und Heimwerker.

Deutschland

Robert Bosch GmbH

Servicezentrum Elektrowerkzeuge

Zur Luhne 2

37589 Kalefeld - Willershausen

Tel. Kundendienst: [phone]

Fax: [phone]

E-Mail: [e-mail]

Tel. Kundenberatung: [phone]

Fax: [phone]

E-Mail: kundenberatung [e-mail]

Österreich

ABE Service GmbH

Jochen-Rindt-Straße 1

1232 Wien

Tel. Service: [phone]

Fax: [phone]

Tel. Kundenberater: [phone]

E-Mail: [e-mail]

Schweiz

Tel.: [phone]

Fax: [phone]

Luxemburg

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Entsorgung

Elektrowerkzeuge, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden.

Zum sortenreinen Recycling sind Kunststoffteile gekennzeichnet.

In Deutschland sind nicht mehr gebrauchsfähige Elektrowerkzeuge zum Recycling beim Handel abzugeben oder (ausreichend frankiert) direkt einzuschicken an:

Recyclingzentrum Elektrowerkzeuge

Osteroder Landstr. 3

37589 Kalefeld

Nur für EU-Länder:

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen

nicht mehr gebrauchsfähige Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Änderungen vorbehalten.

E-Mail: [e-mail]

Irland

Origo Ltd.

Unit 23 Magna Drive

Magna Business Park

City West

Dublin 24

Tel. Service: [phone]

Fax: [phone]

2) Elektrische Sicherheit

Abbildung der Komponenten

Maße für geeignete Sägeblätter

Sågklingans diameter	mm	254
Klingans stomtjocklek	mm	1,4-2,0
Centrumhålets diameter	mm	30

Geräusch-/Vibrationsdaten

Die Messwerte wurden basierend auf EN 61029 ermittelt.

Stationärer oder flexibler Einbau

Kontrolle: (siehe Bild T2)

Kontrolle: (siehe Bild U1)

Montage des Untergestells

(siehe Bild E)

Maße für geeignete Sägeblätter
