Marque	BOSCH
Modello	PCM 10
Tipo di prodotto	Sega per tagli obliqui
Potenza nominale assorbita	1500 W
Tensione nominale	230 V
Frequenza	50 Hz
Velocità a vuoto	4700 giri/min
Peso (secondo EPTA)	13,8 kg
Classe di protezione	II
Tipo di laser	Classe 2, 650 nm, <1 mW
Diametro lama compatibile	254 mm
Spessore lama	1,4 a 2,0 mm
Diametro foro	30 mm
Dimensioni max pezzo (90°/90°)	80 x 125 mm
Dimensioni max pezzo (45°/90°)	80 x 90 mm
Dimensioni max pezzo (90°/45°)	45 x 125 mm
Intervallo angolo taglio obliquo orizzontale	-45° a +45°
Intervallo angolo taglio obliquo verticale	0° a 45°
Alimentazione	Settore (cavo)
Sacco per polvere incluso	Sì
Morsetto a serraggio rapido incluso	Sì
Livello di pressione acustica	91 dB(A)
Livello di intensità acustica	104 dB(A)
Manutenzione	Pulire regolarmente le feritoie e il coperchio di protezione
Assistenza post-vendita	Bosch Francia: 0800 05 50 51 (Numero Verde)

Domande frequenti - PCM 10 - REV 11-2007 BOSCH

Qual è la potenza della sega per tagli obliqui Bosch PCM 10?

La potenza nominale assorbita è di 1500 W, con una tensione di 230 V e una frequenza di 50 Hz.

Che tipo di lama posso usare con questa sega?

Utilizzare lame per sega con diametro 254 mm, spessore da 1,4 a 2,0 mm e foro 30 mm. Non utilizzare lame in acciaio HSS.

Come regolare l'angolo di taglio obliquo orizzontale?

Allentare il pulsante di blocco, sollevare la staffa di blocco, ruotare il tavolo di taglio fino all'angolo desiderato (indicato sulla scala), quindi stringere il pulsante. Per una regolazione rapida, utilizzare le tacche standard (0°, 15°, 22,5°, 30°, 45°).

Come regolare il laser per la linea di taglio?

Posizionare la sega in posizione di lavoro, bloccare il tavolo a 0°, rimuovere il coperchio. Segnare una linea di taglio sul pezzo, abbassare la lama per allineare i denti con la linea, quindi attivare il laser. Se necessario, utilizzare la chiave esagonale per girare le viti di regolazione orizzontali e verticali fino a quando il fascio copre la linea.

Quali sono le istruzioni di sicurezza essenziali?

Indossare sempre occhiali di protezione, mascherina antipolvere e protezione per l'udito. Non dirigere il laser verso gli occhi. Tenere le mani lontane dalla lama in rotazione. Non forzare l'utensile. Scollegare la spina prima di qualsiasi regolazione o pulizia.

Come sostituire la lama della sega?

Scollegare l'utensile. Posizionarlo in posizione di lavoro. Aprire il coperchio di protezione. Utilizzare la chiave in dotazione per allentare la vite esagonale (filettatura sinistra) premendo il blocco mandrino. Rimuovere la flangia e la lama. Montare la nuova lama rispettando il senso di rotazione. Serrare la vite in senso inverso.

Qual è il peso della sega e come trasportarla?

Il peso è di circa 13,8 kg. Per il trasporto, abbassare il braccio dell'utensile, innestare il dispositivo di protezione per il trasporto e trasportarla con l'impugnatura di trasporto o le maniglie laterali. Si consiglia di trasportarla in due.

Come effettuare la manutenzione della sega?

Pulire regolarmente le feritoie di ventilazione, il coperchio di protezione a movimento pendolare e il rullo scorrevole. Soffiare la polvere con aria compressa. Pulire l'unità laser con un pennello. Controllare e regolare le impostazioni di base dopo un uso intensivo.

Dove posso trovare pezzi di ricambio?

I pezzi di ricambio (sacco per polvere, lame, morsetto, base, piastre) sono disponibili presso Bosch. Contattare l'assistenza post-vendita Bosch al 0800 05 50 51 (Numero Verde) o visitare il sito www.bosch.it. Specificare il numero articolo indicato sulla targhetta.

Quali sono le dimensioni massime di taglio?

Le dimensioni massime del pezzo variano in base all'angolo: per un taglio obliquo orizzontale e verticale di 90°, l'altezza max è di 80 mm e la larghezza max di 125 mm. Per 45° orizzontale e 90° verticale: 80 x 90 mm. Per 90° orizzontale e 45° verticale: 45 x 125 mm.

MANUALE UTENTE PCM 10 - REV 11-2007 BOSCH

Ajustar: (vedi figura T3)

Ajustar: (vedi figura U2)

Ajustar: (vedi figura V2)

Ajustar: (vedi figura W2)

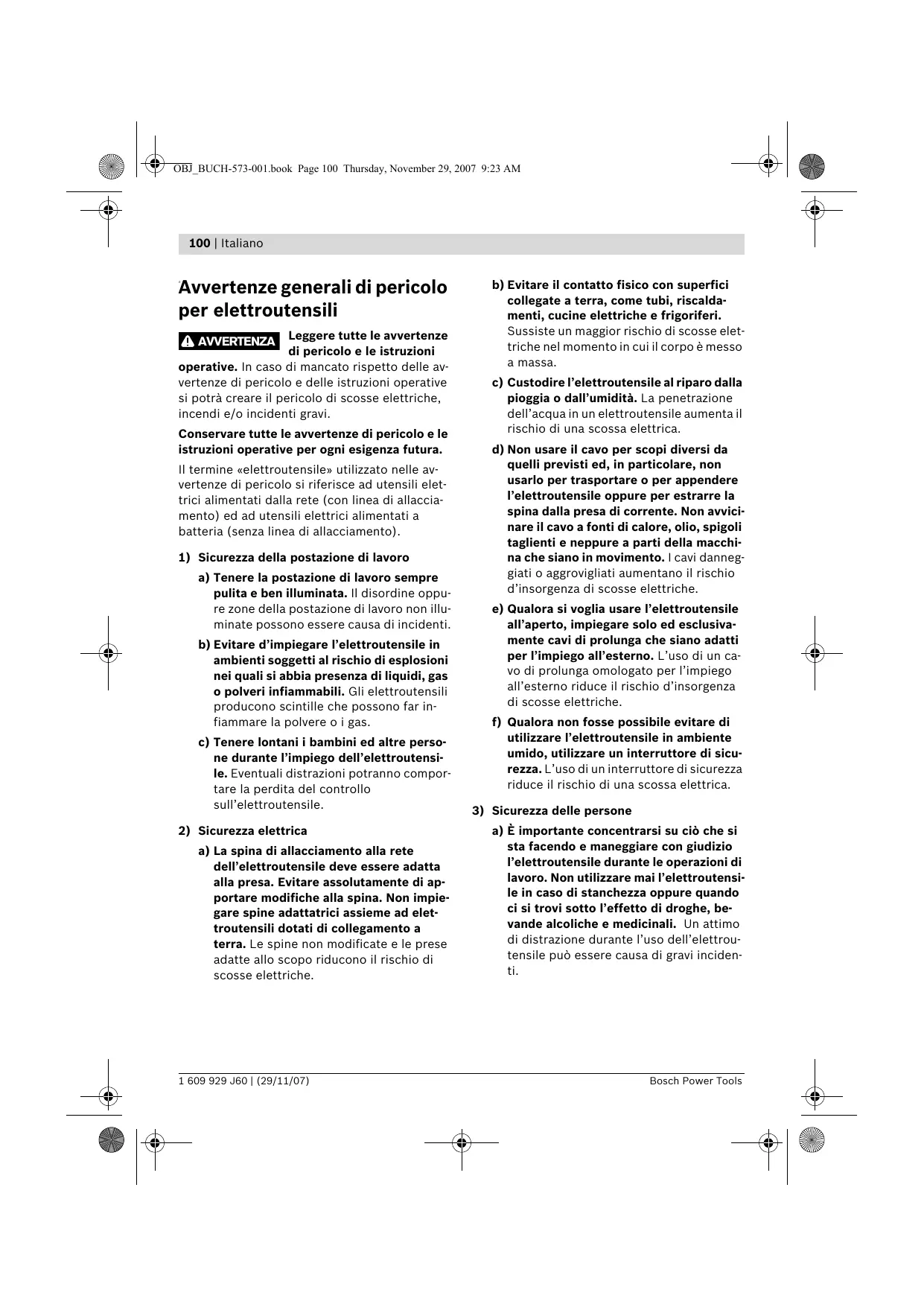

Avvertenze generali di pericolo per elettroutensili

AVVERTENZA

Leggere tutte le avvertenze di pericolo e le istruzioni

operative. In caso di mancato rispetto delle avvertenze di pericolo o delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gravi.

Conservare tutte le avvertenze di pericolo e le istruzioni operative per esigenze future.

Il termine «elettroutensile» utilizzato nelle avvertenze di pericolo si riferisce ad utensili elettrici alimentati dalla rete (con linea di allacciamento) ed ad utensili elettrici alimentati a batteria (senza linea di allacciamento).

1) Sicurezza della postazione di lavoro

a) Tenere la postazione di lavoro sempre pulita e ben illuminata. Il disordine oppure zone della postazione di lavoro non illuminate possono essere causa di incidenti. b) Evitare d'impiegare l'elettroutensile in ambienti soggetti al rischio di esplosioni nei quali si abbia presenza di liquidi, gas o polveri infiammabili. Gli elettroutensili producono scintille che possono far infiammare la polvere o i gas. c) Tenere lontani i bambini ed altre persone durante l'impiego dell'elettroutensile. Eventuali distrazioni potranno comportare la perdita del controllo sull'elettroutensile.

2) Sicurezza elettrica

a) La spina di allacciamento alla rete dell'elettroutensile deve essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non impiegare spine adattatrici assieme ad elettroutensili dotati di collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche.

b) Evitare il contatto fisico con superfici collegate a terra, come tubi, riscaldamenti, cucine elettriche e frigoriferi.

Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo è a massa.

c) Custodire l'elettroutensile al riparo dalla pioggia o dall'umidità. La penetrazione dell'acqua in un elettroutensile aumenta il rischio di una scossa elettrica. d) Non usare il cavo per scopi diversi da quelli previsti ed, in particolare, non usarlo per trasportare o per appendere l'elettroutensile oppure per estrarre la spina dalla presa di corrente. Non avvicinare il cavo a fonti di calore, olio, spigoli taglienti e neppure a parti della macchina che siano in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio d'insorgenza di scosse elettriche. e) Qualora si voglia usare l'elettroutensile all'aperto, impiegare solo ed esclusivamente cavi di prolunga che siano adatti per l'impiego all'esterno. L'uso di un cavo di prolunga omologato per l'impiego all'esterno riduce il rischio d'insorgenza di scosse elettriche. f) Qualora non fosse possibile evitare di utilizzare l'elettroutensile in ambiente umido, utilizzare un interruttore di sicurezza. L'uso di un interruttore di sicurezza riduce il rischio di una scossa elettrica.

3) Sicurezza delle persone

a) È importante concentrarsi su ciò che si sta facendo e maneggiare con giudizio l'elettroutensile durante le operazioni di lavoro. Non utilizzare mai l'elettroutensile in caso di stanchezza oppure quando ci si trovi sotto l'effetto di droghe, bevande alcoliche e medicinali. Un attimo di distrazione durante l'uso dell'elettroutensile può essere causa di gravi incidenti.

b) Indossare sempre equipaggiamento protettivo individuale, nonché guanti protettivi. Indossando abbigliamento di protezione personale come la maschera per polveri, scarpe di sicurezza che non scivolino, elmetto di protezione oppure protezione acustica a seconda del tipo e dell'applicazione dell'elettroutensile, si riduce il rischio di incidenti. c) Evitare l'accensione involontaria dell'elettroutensile. Prima di collegarlo alla rete di alimentazione elettrica e/o alla batteria ricaricabile, prima di prenderlo oppure prima di iniziare a trasportarlo, assicurarsi che l'elettroutensile sia spento. Tenendo il dito sopra l'interruttore mentre si trasporta l'elettroutensile oppure collegandolo all'alimentazione di corrente con l'interruttore inserito, si vengono a creare situazioni pericolose in cui possono verificarsi seri incidenti. d) Prima di accendere l'elettroutensile togliere gli attrezzi di regolazione o la chiave inglese. Un accessorio oppure una chiave che si trovi in una parte rotante della macchina può provocare seri incidenti. e) Evitare una posizione anomala del corpo. Avere cura di mettersi in posizione sicura e di mantenere l'equilibrio in ogni situazione. In questo modo è possibile controllare meglio l'elettroutensile in caso di situazioni inaspettate. f) Indossare vestiti adeguati. Non indossare vestiti larghi, né portare bracciali e catene. Tenere i capelli, i vestiti ed i guanti lontani da pezzi in movimento. Vestiti larghi, gioielli o capelli lunghi potranno impigliarsi in pezzi in movimento. g) In caso fosse previsto il montaggio di dispositivi di aspirazione della polvere e di raccolta, assicurarsi che gli stessi siano collegati e che vengano utilizzati correttamente. L'utilizzo di un'aspirazione polvere può ridurre lo svilupparsi di situazioni pericolose dovute alla polvere.

4) Trattamento accurato ed uso corretto degli elettroutensili

a) Non sottoporre la macchina a sovraccarico. Per il proprio lavoro, utilizzare esclusivamente l'elettroutensile previsto per il caso. Con un elettroutensile adatto si lavora in modo migliore e più sicuro nell'ambito della sua potenza di prestazione. b) Non utilizzare mai elettroutensili con interruttori difettosi. Un elettroutensile con l'interruttore rotto è pericoloso e deve essere riparato. c) Prima di procedere ad operazioni di regolazione sulla macchina, prima di sostituire parti accessorie oppure prima di posare la macchina al termine di un lavoro, estrarre sempre la spina dalla presa di corrente e/o estrarre la batteria ricaricabile. Tale precauzione eviterà che l'elettroutensile possa essere messo in funzione involontariamente. d) Quando gli elettroutensili non vengono utilizzati, conservarli al di fuori del raggio di accesso dei bambini. Non fare usare l'elettroutensile a persone che non siano abituate all'uso o che non abbiano letto le presenti istruzioni. Gli elettroutensili sono macchine pericolose quando vengono utilizzati da persone non dotate di sufficiente esperienza. e) Eseguire la manutenzione dell'elettroutensile operando con la dovuta diligenza. Accertarsi che le parti mobili della macchina funzionino perfettamente, che non s'inceppino e che non ci siano pezzi rotti o danneggiati al punto da limitare la funzione dell'elettroutensile stesso. Prima di iniziare l'impiego, far riparare le parti danneggiate. Numerosi incidenti vengono causati da elettroutensili la cui manutenzione è stata effettuata molto accuratamente. f) Mantenere gli utensili da taglio sempre affiliati e puliti. Gli utensili da taglio curati con particolare attenzione e con taglienti affiliati s'inceppano meno frequentemente e sono più facili da condurre.

g) Utilizzare l'elettroutensile, gli accessori opzionali, gli utensili per applicazioni specifiche ecc., sempre attenendosi alle presenti istruzioni. Così facendo, tenere sempre presente le condizioni di lavoro e le operazioni da eseguire. L'impiego di elettroutensili per usi diversi da quelli consentiti potrà dar luogo a situazioni di pericolo.

5) Assistenza

a) Fare riparare l'elettroutensile solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In tale maniera potrà essere salvaguardata la sicurezza dell'elettroutensile.

Istruzioni di sicurezza specifiche per la macchina

Assicurare il pezzo in lavorazione. Un pezzo in lavorazione può essere bloccato con sicurezza in posizione solo utilizzando un apposito dispositivo di serraggio oppure una morsa a vite e non tenendolo con la semplice mano. Mantenere pulita la propria zona di lavoro. Miscele di materiali di diverso tipo possono risultare particolarmente pericolose. La polvere di metalli leggeri può essere infiammabile ed esplosiva. Mai abbandonare l'elettroutensile prima che si sia fermato completamente. Portautensili o accessori in fase di arresto possono provocare incidenti gravi. Mai utilizzare l'elettroutensile con un cavo danneggiato. Non toccare il cavo danneggiato ed estrarre la spina di rete in caso che si dovesse danneggiare il cavo durante il lavoro. Cavi danneggiati aumentano il rischio di una scossa di corrente elettrica. Mai rendere illeggibili le targhette di pericolo applicate all'elettroutensile.

Non mettersi mai sull'elettroutensile. Si viene a creare il pericolo di seri incidenti se l'elettroutensile si ribalta oppure se parti del corpo arrivano a toccare accidentalmente la lama. Accertarsi che la cuffia di protezione funzioni correttamente e che si possa muovere liberamente. Mai bloccare la cuffia di protezione quando si trova in posizione aperta. Mai avvicinare le mani alla zona di taglio mentre l'elettroutensile è in funzione. Toccando la lama vi è un serio rischio di incidenti. Mentre l'elettroutensile è ancora in funzione, mai cercare di rimuovere resti di tagli, trucioli di legno o simile dalla zona di taglio. Prima di tutto bisogna sempre mettere il braccio dell'utensile in posizione di riposo e poi spegnere l'elettroutensile. Avvicinare la lama alla superficie in lavorazione soltanto quando è in azione. In caso contrario vi è il pericolo di provocare un contraccolpo se la lama si inceppa nel pezzo in lavorazione. Cominciare ad utilizzare l'elettroutensile solo quando sulla superficie di lavoro si trovi soltanto il pezzo in lavorazione e sia completamente libera da ogni tipo di utensile di regolazione, da trucioli di legno ecc. Piccoli pezzetti di legno oppure altri tipi di oggetti che entrano in contatto con la lama in rotazione possono arrivare a colpire l'operatore con un'alta velocità. Fissare sempre il pezzo in lavorazione avendo cura di bloccarlo bene. Non lavorare mai pezzi troppo piccoli per poter essere bloccati correttamente in posizione. In caso contrario la distanza della mano rispetto alla lama in rotazione sarebbe troppo ridotta. Utilizzare la segatrice solo per materiali esclusivamente indicati nel capitolo relativo all'uso conforme. In caso contrario la segatrice potrebbe essere sottoposta a sovraccarico.

Non utilizzare mai lame smussate, incrinate, deformate o danneggiate. Lame per seghe non affilate o deformate implicano un maggiore attrito nella fessura di taglio, aumentando il pericolo di blocchi e di contraccolpi. Utilizzare sempre lame per seghe che abbiano la misura corretta ed il foro di montaggio adatto (p. es. a stella oppure rotondo). In caso di lame per sega inadatte ai relativi pezzi di montaggio, la rotazione non sarà perfettamente circolare e si crea il pericolo di una perdita di controllo. Non utilizzare mai lame di acciaio rapido ad alta lega (Acciaio HSS). Questo tipo di lame possono rompersi durante il lavoro. Una volta terminati i lavori, non afferrare mai la lama prima che si sia raffreddata completamente. La lama di taglio tende a scaldarsi molto durante la fase operativa.

Non utilizzare mai l'utensile senza la piastra di posizionamento. Sostituire una piastra di posizionamento difettosa. Senza una piastra di posizionamento in perfetto stato è possibile ferirsi con la lama di taglio. Non dirigere mai il raggio laser su persone oppure su animali ed evitare di guardare direttamente il raggio laser anche da distanze lunghe. Questo elettroutensile sviluppa una radiazione laser della Classe laser 2 conforme alla norma EN 60825-1. Con essa vi è il pericolo di abbagliare involontariamente altre persone. Non permettere mai a bambini di utilizzare l'elettroutensile con laser quando sono soli. Vi è il pericolo che essi abbaglino involontariamente altre persone. Non sostituire il laser integrato applicandovi un laser di un altro tipo. Un laser che non sia perfettamente adattato a quello elettroutensile può essere fonte di seri pericoli per le persone.

Simboli

I seguenti simboli possono essere molto importanti per l'utilizzo dell'elettroutensile in dotazione. È importante imprimersi bene nella mente i simboli ed il loro significato. Un'interpretazione corretta dei simboli contribuisce a utilizzare meglio ed in modo più sicuro l'elettroutensile.

Simbolo

Significato

Non dirigere mai il raggio laser su persone oppure su animali ed evitare di guardare direttamente il raggio laser anche da distanze lunghe. Questo elettroutensile sviluppa una radiazione laser della Classe laser 2 conforme alla norma EN 60825-1. Con essa vi è il pericolo di abbagliare involontariamente altre persone.

Solo per i Paesi della CE:

Non gettare elettroutensili dismessi tra i rifiuti domestici! Conformemente alla norma della direttiva 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE) ed all'attuazione del recepimento nel diritto nazionale, gli elettroutensili diventati inservibili devono essere raccolti separatamente ed essere inviati ad una riutilizzazione ecologica.

104 | Italiano

Simbolo

Significato

Indossare degli occhiali di protezione.

Indossare una maschera di protezione contro la polvere.

Portare cuffie di protezione. L'effetto del rumore può provocare la perdita dell'udito.

• Area di pericolo! Possibilmente, non avvicinare mai a questa zona né le mani, né le dita e neppure le braccia.

Tenere in considerazione le dimensioni della lama di taglio. Il diametro del foro deve combaciare perfettamente con l'alberino portautensili e deve essere senza gioco. Non utilizzare mai né riduzioni né adattatori.

Volume di fornitura

Descrizione del funzionamento

Leggere tutte le avvertenze di pericolo e le istruzioni operative. In caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gravi.

Uso conforme alle norme

L'elettroutensile è idoneo per essere utilizzato come macchina fissa per tagli longitudinali e trasversali nel legno seguendo un corso diritto del taglio. Entro tali utilizzazioni sono possibili angoli obliqui orizzontali da -45° fino a +45° ed angoli obliqui verticali da 0° fino a 45°.

La prestazione dell'elettroutensile è prevista per tagliare legno duro e legno tenero come pure pannelli di masonite e pannelli in fibra.

Componenti illustrati

La numerazione dei componenti illustrati si riferisce alla rappresentazione dell'elettroutensile sulle pagine con le rappresentazioni grafiche.

1 Pulsante per allentamento del braccio dell'utensile 2 Impugnatura 3 Cuffia di protezione 4 Cuffia di protezione oscillante 5 Prolunga del banco per tagliare 6 Staffa di prolunga del piano di lavoro 7 Guida di battuta 8 Fori per morsetto per serraggio rapido 9 Piastra di posizionamento 10 Scala graduata per angolo obliquo (orizzontale) 11 Levetta per la preimpostazione di angoli obliqui (orizzontale) 12 Pomello di fissaggio per angoli obliqui variabili (orizzontale) 13 Tacche per angoli obliqui standard 14 Tavolo per troncare multiuso 15 Forature per montaggio 16 Fori per staffa di prolunga 17 Vite di battuta per angolo obliquo di 0° (verticale) 18 Vite di battuta per angolo obliquo di 45° (verticale) 19 Rullo di scorrimento 20 Sacchetto per la polvere 21 Lama di taglio 22 Impugnatura per il trasporto 23 Supporto per cavo 24 Unità laser 25 Espulsione dei trucioli 26 Impugnatura di serraggio per angoli obliqui variabili (verticale) 27 Dispositivo di sicurezza per il trasporto 28 Vite esagonale cava (6 mm) della guida di battuta 29 Chiave esagonale (6 mm)/cacciavite a croce 30 Vano batterie 31 Interruttore di avvio/arresto

32 Interruttore per illuminazione («LED») 33 Interruttore per il tracciamento della linea di taglio («Laser») 34 Chiave per esagono cavo (2 mm) 35 Vite di regolazione per posizionamento verticale del laser 36 Vite a testa zigrinata 37 Vite di regolazione per posizionamento orizzontale del laser 38 Guida longitudinale 39 Set di fissaggio «staffa di prolunga» 40 Nervatura della carcassa 41 Supporto* 42 Set di fissaggio «supporto»* 43 Blocco dell'alberino 44 Vite ad esagono cavo (6 mm) per fissaggio della lama 45 Flangia di serraggio 46 Flangia di serraggio interna 47 Dado ad alette per il fissaggio della prolunga del tavolo per troncare 48 Morsetto per serraggio rapido 49 Sbloccaggio rapido 50 Pomello di fissaggio del morsetto per serraggio rapido 51 Dado ad alette del morsetto per serraggio rapido 52 Staffa di bloccaggio 53 Indicazione dei gradi (orizzontale) 54 Indicazione dei gradi (verticale) 55 Unità di illuminazione (Power Light) 56 Dado ad alette per il fissaggio della guida longitudinale 57 Viti per piastra di posizionamento 58 Copertura 59 Scala graduata per angolo obliquo (verticale) 60 Vite per indicazione dei gradi (verticale) 61 Vite per indicazione dei gradi (orizzontale) 62 Profilo di presa 63 Copertura della lente del laser

• L'accessorio illustrato o descritto nelle istruzioni per l'uso non è compreso nella fornitura standard.

Dati tecnici

Sega troncatrice e sega per tagli obliqui		PCM 10
Codice prodotto		3 603 L01 0..
Potenza nominale assorbita	W	1500
Tensione nominale	V	230
Frequenza	Hz	50
Numero di giri a vuoto	min-1	4700
Fonte laser		650 nm, < 1mW
Classe laser		2
Peso in funzione del-la EPTA-Procedure 01/2003	kg	13,8
Classe di sicurezza		#/II

Dimensioni massime del pezzo in lavorazione: vedere pagina 112.

Le operazioni di accensione producono temporanei abbassamenti di tensione. In caso di reti di alimentazione che non siano in condizioni ottimali può capitare che altre macchine possano subire dei disturbi. In caso di impedenze di rete minori di 0,363 Ohm non ci si aspetta nessuna disfunzione.

Le caratteristiche si riferiscono a tensioni nominali [U] 230/240 V. In caso di tensioni minori ed in caso di modelli speciali a seconda dei Paesi, le caratteristiche riportate possono essere divergenti.

Si prega di tenere presente il codice prodotto applicato sulla targhetta di costruzione del Vostro elettroutensile. Le descrizioni commerciali di singoli elettroutensili sono variate.

Misure per lame per segatrici adatte

Diametro della lama	mm	254
Spessore della lama originale	mm	1,4-2,0
Diametro di foratura	mm	30

Informazioni sulla rumorosità e sulla vibrazione

Valori misurati conformemente alla norma EN 61029.

Il livello di pressione acustica stimato A della macchina ammonta a dB(A): livello di rumorosità 91 dB(A); livello di potenza acustica 104 dB(A). Incertezza della misura K = 3 dB.

Usare la protezione acustica!

La vibrazione su mano-braccio è inferiore a 2,5m / s²

Dichiarazione di conformità (C)

Assumendone la piena responsabilità, dichiariamo che il prodotto descritto nei «Dati tecnici» è conforme alle seguenti normative ed ai relativi documenti: EN 61029, EN 60825-1 in base alle prescrizioni delle direttive 2004/108/CE, 98/37/CE (fino al 28.12.2009), 2006/42/CE (a partire dal 29.12.2009).

Fascicolo tecnico presso:

Robert Bosch GmbH, Dept. PT/ESC, D-70745 Leinfelden-Echterdingen

Assicurarsi sempre che la macchina non possa avviarsi involontariamente. La spina di rete non deve mai essere collegata all'alimentazione elettrica né durante le operazioni di montaggio, né nel corso di qualunque tipo di intervento sull'elettroutensile.

Volume di fornitura

A riguardo osservare l'illustrazione del volume di fornitura riportata all'inizio delle istruzioni per l'uso.

Prima di mettere in esercizio l'elettroutensile per la prima volta, accertarsi che lo stesso sia stato fornito completo di tutte le componenti riportate sotto:

Sega troncatrice e sega per tagli obliqui con lama di taglio premontata - Sacchetto per la polvere 20 - Pomello di fissaggio 12 - Staffa di prolunga 6 (2x) - Set di fissaggio «staffa di prolunga» 39 (2 Profili a U con viti) - Prolunga dell'elenco per tagliare 5 Guida longitudinale 38 - Morsetto per serraggio rapido 48 - Chiave esagonale/cacciavite a croce 29 - Batterie (3x, formato AAA, 1,5 V)

nelle versioni degli apparecchi con supporto:

• Supporto 41

(16 Profili, 4 cappucci)

• Set di fissaggio «supporto» 42

(24 Viti con dadi per l'assemblaggio, 4 viti con dadi per il fissaggio elettroutensile, 4 rondelle)

Nota bene: Accertarsi che l'elettroutensile non abbia nessun tipo di difetto.

Prima di ogni utilizzo dell'elettroutensile devono essere controllati attentamente i dispositivi di protezione oppure eventuali parti leggermente danneggiate per accertarsi che esse funzionino perfettamente e conformemente allo specifico utilizzo previsto. Controllare che le parti mobili funzionino perfettamente e che non si blocchino ed accertarsi che non vi siano componenti danneggiati. Tutte le parti devono essere montate correttamente e secondo tutte le condizioni precedenti per garantire un perfetto esercizio della macchina.

In caso di dispositivi di protezione e parti danneggiati si deve provvedere a far eseguire una riparazione oppure una sostituzione degli stessi rivolgendosi ad un'officina specializzata munita di debita autorizzazione.

Montaggio dei componenti singoli

• Togliere con cautela dal loro imballaggio tutti i particolari forniti in dotazione.
• Rimuovere dall'elettroutensile e dagli accessori forniti in dotazione tutto il materiale di imballaggio.
• Per facilitare il lavoro durante il montaggio degli elementi dell'apparecchio forniti in dotazione tenere presente che l'elettroutensile è in posizione di trasporto.

Utensili necessari non compresi nel volume di fornitura:

• Cacciavite a croce
• Calibro angolare
• Chiave ad anello oppure chiave fissa (12 mm) per l'assemblaggio del supporto
• Chiave ad anello oppure chiave fissa (10 mm) per la regolazione di base dell'angolo obliquo (verticale)

Montaggio della prolunga del banco per tagliare e della guida longitudinale

(vedi figura A)

La prolunga del banco per tagliare 5 e la guida longitudinale 38 possono essere posizionate a sinistra oppure a destra dell'elettroutensile.

• Inserire, a seconda della necessità, la prolunga del banco per tagliare e la guida longitudinale sulla staffa di prolunga 6 desiderata e serrare il rispetto dato ad alette.

Montaggio della staffa di prolunga

(vedi figura A)

Per il fissaggio utilizzare il set di fissaggio "staffa di prolunga" 39. (2 profili a U con viti)

• Inclinare l'elettroutensile in modo da poter fissare la staffa di prolunga sul lato inferiore dell'apparecchio.
• Tenere un profilo a U su una nervatura della carcassa 40 in modo che i fori di entrambi i particolari siano allineati.
• Spingere una staffa di prolunga attraverso i fori 16 fino all'arresto, attraverso il profilo a U e attraverso la nervatura della carcassa.

• Serrare la vite sul profilo a U per il fissaggio della staffa di prolunga. Ripetere le operazioni per la seconda staffa di prolunga sull'altro lato dell'elettroutensile.

Montaggio del pomello di fissaggio

(vedi figura B)

• Avvitare il pomello di fissaggio 12 nel relativo foro al di sopra della leva 11. Prima di eseguire l'operazione di taglio, stringere sempre bene il pomello di fissaggio 12. In caso contrario la lama di taglio può produrre angolature involontarie nel pezzo in lavorazione.

Inserimento delle batterie

(vedi figura C)

• Aprire il vano batterie 30.
• Inserire le batterie fornite in dotazione conformemente alla polarizzazione prestabilita.
• Chiudere il vano batterie.

Montaggio stazionario oppure flessibile

Per poter garantire una maneggevolezza sicura, prima dell'utilizzo, l'elettroutensile deve essere montato su una superficie di lavoro piana e resistente (p. es. banco di lavoro).

Montaggio con supporto

(vedi figure D1-D2)

Per il montaggio utilizzare il set di fissaggio «supporto» 42. (24 viti con dadi per l'assemblaggio, 4 viti con dadi per il fissaggio dell'elettroutensile, 4 rondelle)

• Avvitare insieme il supporto 41. Serrare saldamente le viti.
• Fissare l'elettroutensile sulla superficie di appoggio del supporto. Per il fissaggio utilizzare i fori 15 sull'elettroutensile e le asole sul supporto.

Montaggio senza supporto

(vedere figura E)

Utilizzando un adatto raccordo a vite, fissare l'elettroutensile sulla superficie di lavoro. A tal fine sono previste le forature 15.

Aspirazione polvere/aspirazione trucioli

Polveri e materiali come vernici contenenti piombo, alcuni tipi di legname, minerali e metalli possono essere dannosi per la salute. Il contatto oppure l'inalazione delle polveri possono causare reazioni allergiche e/o malattie delle vie respiratorie dell'operatore oppure delle persone che si trovano nelle vicinanze.

Determinate polveri come polvere da legname di faggio o di quercia sono considerate cancerogene, in modo particolare insieme ad additivi per il trattamento del legname (cromato, protezione per legno). Materiale contenente amianto deve essere lavorato esclusivamente da personale specializzato.

• Utilizzare, se possibile, un sistema di aspirazione delle polveri.
• Provvedere per una buona aerazione del posto di lavoro.
• Si consiglia di portare una mascherina protettiva con classe di filtraggio P2.

Osservare le norme in vigore nel Vostro paese per i materiali da lavorare.

Aspirazione propria

(vedi figura F)

• Inserire il sacchetto per la polvere 20 nell'espulsione dei trucioli 25.

Durante l'operazione di taglio il sacchetto per la polvere non deve mai poter arrivare a toccare le parti mobili della macchina.

Svuotare sempre in tempo il sacchetto per la polvere.

Aspirazione esterna

Per l'aspirazione è possibile collegare all'espulsione dei trucioli anche un tubo di aspirapolvere (Ø 36 mm).

L'aspirapolvere deve essere adatto per il materiale da lavorare.

Utilizzare un aspiratore speciale per l'aspirazione di polveri particolarmente nocive per la salute, cancerogene oppure polveri asciutte.

Cambio degli utensili

(vedi figure G1-G4)

• Montando la lama portare sempre guanti di protezione. Toccando la lama vi è il pericolo di incidenti.

Utilizzare esclusivamente lame per sega la cui velocità massima ammessa sia maggiore di quella del funzionamento a vuoto dell'elettroutensile in dotazione.

Utilizzare esclusivamente lame per sega che corrispondono ai dati caratteristici indicati nelle presenti istruzioni d'uso, omologate secondo la norma EN 847-1 e munite del relativo contrassegno.

Smontaggio della lama

• Portare l'elettroutensile in posizione di lavoro.
• Tirare completamente verso l'esterno il dispositivo di sicurezza per il trasporto 27 e ruotarlo di 90°. Far scattare in questa posizione il dispositivo di sicurezza per il trasporto.

Il braccio dell'utensile è ora bloccato in posizione di lavoro.

• Ruotare la vite a esagono cavo 44 tramite la chiave esagonale in dotazione 29 e premere contemporaneamente il blocco del mandrino 43 quando necessario per farlo scattare in posizione.
• Tenere premuto il blocco del mandrino 43 e svitare la vite 44 in senso orario (filettatura sinistrorsa!). Rimuovere la flangia di serraggio 45.
• Premere il pulsante 1 e orientare indietro fino all'arresto la cuffia di protezione oscillante 4.
• Tenere la cuffia di protezione oscillante in questa posizione e togliere la lama da taglio 21.
• Condurre lentamente di nuovo verso il basso la cuffia di protezione oscillante.

Montaggio della lama

Se necessario, prima del montaggio pulire tutte le parti che devono essere montate.

• Premere il pulsante 1, orientare indietro fino all'arresto la cuffia di protezione oscillante 4 e tenerla in questa posizione. Applicare la nuova lama di taglio sulla flangia di serraggio interna 46.

Durante il montaggio accertarsi che la direzione di taglio della dentatura (direzione della freccia sulla lama di taglio) corrisponda alla direzione della freccia sulla cuffia di protezione!

• Condurre lentamente di nuovo verso il basso la cuffia di protezione oscillante.
• Applicare la flangia di serraggio 45 e la vite 44. Premere il blocco dell'alberino 43 sino a farlo scattare in posizione ed avvitare bene la vite in senso antiorario.
• Per i lavori successivi il braccio dell'utensile deve essere nuovamente sbloccato. Per lo sblocco allentare il dispositivo di sicurezza per il trasporto 27 tirando verso l'esterno e ruotando di 90°.

Uso

Prima di qualunque intervento sull'elettroutensile estrarre la spina di rete alla presa.

Dispositivo di sicurezza per il trasporto

(vedi figura H)

Il dispositivo di sicurezza per il trasporto 27 facilita sensibilmente le operazioni di trasporto dell'elettroutensile da un luogo di operazione ad un altro.

Sblocco dell'elettroutensile (posizione operativa)

Premere leggermente verso il basso il braccio dell'utensile sull'impugnatura 2 per sbloccare il dispositivo di sicurezza per il trasporto 27.

• Tirare completamente verso l'esterno il dispositivo di sicurezza per il trasporto 27 e ruotarlo di 90°. Far scattare in questa posizione il dispositivo di sicurezza per il trasporto.
• Spostare il braccio dell'utensile lentamente verso l'alto.

Bloccaggio dell'elettroutensile (posizione prevista per il trasporto)

Per il blocco del tavolo per troncare 14 serrare il pomello di fissaggio 12. Premere sul pulsante 1 e contemporaneamente orientare verso il basso il braccio dell'utensile all'impugnatura 2. Tirare completamente verso l'esterno il dispositivo di sicurezza per il trasporto 27 e ruotarlo di 90°. Far scattare in questa posizione il dispositivo di sicurezza per il trasporto.

Il braccio dell'utensile è ora bloccato in modo sicuro per il trasporto.

Prolunga del banco per tagliare

(vedi figura I)

Pezzi in lavorazione lunghi devono essere supportati all'estremità libera.

• Allentare il dado ad alette 47 e tirare in fuori la prolunga del banco per tagliare 5 sulla staffa di prolunga fino alla distanza desiderata.
• Serrare di nuovo saldamente il dado ad alette.

Fissaggio del pezzo in lavorazione

Per poter garantire un'ottimale sicurezza sul posto di lavoro, il pezzo in lavorazione deve sempre essere bloccato in posizione.

Non lavorare mai pezzi troppo piccoli per poter essere bloccati correttamente in posizione.

Fissaggio verticale

(vedi figura J1)

• Inserire il morsetto per serraggio rapido 48 fornito in dotazione in uno dei fori previsti allo scopo 8.
• Premere forte il pezzo in lavorazione contro la guida di battuta 7.
• Premere sullo sbloccaggio rapido 49 ed adattare il morsetto per serraggio rapido al pezzo in lavorazione.
• Successivamente ruotare il pomello 50 in senso orario fissando in questo modo il pezzo in lavorazione.

Fissaggio orizzontale

(vedi figura J2)

• Allentare il dado ad alette 51 ed aprire il morsetto per serraggio rapido.
• Inserire ora il morsetto per serraggio rapido 48 «ridotto» in uno dei fori 8 previsti allo scopo. Premere saldamente il pezzo in lavorazione sul rullo per troncare 14.
• Premere sullo sbloccaggio rapido 49 ed adattare il morsetto per serraggio rapido al pezzo in lavorazione.
• Successivamente ruotare il pomello 50 in senso orario fissando in questo modo il pezzo in lavorazione.

Allentamento del pezzo in lavorazione

• Per l'allentamento del morsetto per serraggio rapido ruotare innanzitutto il pomello 50 in senso antiorario.
• Premere quindi lo sbloccaggio rapido 49 e tirare via l'asta filettata dal pezzo in lavorazione.

Impostazione dell'angolo obliquo

Per garantire tagli precisi anche in seguito ad uso intenso, è necessario controllare la regolazione di base dell'elettroutensile e se il caso correggerla (vedere «Controllare ed eseguire le registrazioni di base», pagina 114).

Prima di eseguire l'operazione di taglio, stringere sempre bene il pomello di fissaggio 12. In caso contrario la lama di taglio può prendere angolature involontarie nel pezzo in lavorazione.

Regolazione della posizione orizzontale dell'angolo obliquo

L'angolo obliquo in senso orizzontale può essere registrato in un campo che va da 45° (lato sinistro) fino a 45° (lato destro).

• Allentare il pomello di fissaggio 12, qualora quello dovesse essere stretto forte.
• Ribaltare verso l'alto la staffa di bloccaggio 52 sino a quando la stessa scatta in posizione e rimuovere l'asta filettata del pomello di fissaggio. (vedi figura K)

In questo modo il tavolo per troncare può essere mosso liberamente.

• Ruotare il tavolo per troncare 14 al pomello di fissaggio verso sinistra oppure verso destra fino a quando la scala graduata per angolo obliquo 53 indica l'angolo obliquo desiderato.
• Avvitare di nuovo forte il pomello di fissaggio 12.

Per poter regolare in modo veloce e preciso angoli obliqui utilizzati frequentemente, al tavolo per troncare multiuso sono previste apposite incisioni 13: (vedere figura L)

sinistra	destra
	0°
15°; 22,5°;	15°; 22,5°;
30°; 45°	30°; 45°

• Allentare il pomello di fissaggio 12, qualora quello dovesse essere stretto forte. Premere sulla leva 11 e ruotare il tavolo per troncare 14 verso sinistra o destra fino alla tacca desiderata.
• Rilasciare la leva. La leva deve scattare in posizione nella tacca in modo percettibile.

Regolazione della posizione verticale dell'angolo obliquo

(vedere figura M)

L'angolo obliquo verticale può essere regolato entro un campo che va da 0° fino a 45°.

• Allentare l'impugnatura di serraggio 26.
• Ribaltare il braccio dell'utensile all'impugnatura 2 sino a quando l'indicazione dei gradi 54 arriva a visualizzare l'angolo obliquo che si desidera.
• Tenere in questa posizione il braccio dell'utensile e stringere di nuovo forte l'impugnatura di serraggio 26.

Per la regolazione veloce e precisa degli angoli obliqui 0° e 45° sono previste da parte della fabbrica viti d'arresto regolate.

• A tal fine, ribaltare il braccio dell'utensile all'impugnatura 2 fino alla battuta di arresto verso destra (0°) oppure fino alla battuta di arresto verso sinistra (45°).
• Serrare nuovamente l'impugnatura di serraggio 26.

Messa in funzione

Accensione

• Per accendere tirare l'interruttore di avvio/arresto 31 in direzione dell'impugnatura 2.

Nota bene: Per motivi di sicurezza non è possibile bloccare l'interruttore avvio/arresto 31 che deve essere tenuto sempre premuto durante l'esercizio.

Ora premendo sul pulsante 1 è possibile posizionare il braccio dell'utensile verso il basso.

• Pertanto per tagliare è necessario premere inoltre il pulsante 1 per tirare l'interruttore di avvio/arresto. (vedere figura N)

Spegnimento

• Per spegnere rilasciare l'interruttore di avvio/arresto 31.

Indicazioni operative

Indicazioni generali per l'operazione di taglio

Prima di ogni operazione di taglio ci si deve accertare che in nessuna occasione la lama di taglio possa arrivare a toccare né la guida di battuta, né i morsetti e neppure altre parti della macchina. Rimuovere battute ausiliarie eventualmente montate oppure adattarle in modo conforme.

Proteggere la lama di taglio da battute e da colpi. Non sottoporre mai la lama da taglio a pressione laterale.

Non lavorare mai pezzi in lavorazione deformati. Il pezzo in lavorazione deve avere sempre un bordo diritto che permetta di poggiarvi la guida di battuta.

112 | Italiano

Illuminazione della zona di operazione (Power Light)

(vedere figura O)

Assicurarsi che l'immediato campo operativo sia sufficientemente illuminato.

• A tal fine, accendere l'unità di illuminazione 55 con l'interruttore 32.

Tracciatura della linea di taglio

(vedere figura P)

Un raggio laser visualizza la linea di taglio della lama. In questo modo è possibile posizionare con precisione il pezzo da segare senza dover aprire la cuffia di protezione oscillante.

• A tal fine, accendere il raggio laser con l'interruttore 33.
• Allineare la marcatura apposta sul pezzo in lavorazione con il bordo destro della linea laser.

Prima di eseguire l'operazione di taglio, accertarsi che la linea di taglio venga ancora visualizzata correttamente (vedere «Regolazione del raggio laser», pagina 114). In caso di utilizzo intenso, il raggio laser può, per esempio, spostarsi a causa delle vibrazioni.

Modo di utilizzo

(vedi figura Q)

Non avvicinare mai le mani, le dita oppure le braccia alla lama in rotazione.

Non incrociare mai le proprie braccia davanti al braccio dell'utensile.

Dimensioni massime del pezzo in lavorazione

Angolo obliquo		Altezza x larghezza [mm]
orizzon-tale	verticale	per max. altezza	per max. larghezza
90°	90°	80 x 125	60 x 140
45°	90°	80 x 90	60 x 100
90°	45°	45 x 125	45 x 140

Troncatura

• Serrare il pezzo in lavorazione a seconda delle rispettive dimensioni.
• Regolare l'angolo obliquo in senso orizzontale e/o in senso verticale desiderato.
• Accendere l'elettroutensile. Premere sul pulsante 1 e condurre lentamente verso il basso il braccio dell'utensile con l'impugnatura 2.
• Tagliare il pezzo in lavorazione esercitando una pressione uniforme.
• Spegnere l'elettroutensile ed attendere fino a quando la lama si sarà fermata completamente.
• Spostare il braccio dell'utensile lentamente verso l'alto.

Taglio di pezzi in lavorazione con la stessa lunghezza

(vedere figura R)

Per il taglio semplice di pezzi in lavorazione con la stessa lunghezza è possibile utilizzare la guida longitudinale 38.

• Allentare il dado ad alette 56 e posizionare la guida longitudinale alla distanza desiderata rispetto alla lama di taglio.
• Serrare di nuovo saldamente il dado ad alette.
• Avvicinare il pezzo in lavorazione alla battuta. Controllare nuovamente in base alla linea di taglio tracciata dal laser se la guida longitudinale è posizionata correttamente.
• Tagliare quindi il pezzo in lavorazione ed i successivi alla stessa lunghezza, conformemente alle operazioni indicate nel paragrafo «Troncatura».

Pezzi speciali in lavorazione

Eseguendo dei tagli su pezzi in lavorazione ricurvi oppure rotondi è necessario assicurarli in modo particolare contro il pericolo di scivolamento. Alla linea di taglio non deve prodursi nessuna fessura tra il pezzo in lavorazione, la guida di battuta ed il rullo per troncare multiuso.

Se necessario, si dovranno predisporre dei supporti speciali.

Sostituzione della piastra di posizionamento

(vedere figura S)

Dopo un lungo impiego dell'elettroutensile la piastra di posizionamento rossa 9 può usurarsi. Sostituire piastre di posizionamento difettose.

• Portare l'elettroutensile in posizione di lavoro.
• Con l'ausilio del cacciavite a croce fornito in dotazione svitare le viti 57 e rimuovere la piastra di posizionamento vecchia. Applicare la nuova piastra di posizionamento e riavvitare tutte le viti 57.

Lavorare listelli profilati (battiscopa oppure cornici per soffitto)

I listelli profilati possono essere lavorati in due modi diversi:

• poggiandoli contro la guida di battuta,
• in posizione orizzontale sul rullo per troncare multiuso.

Dopo aver regolato l'angolo obliquo che si desidera, eseguire prima un taglio di prova su un pezzo di legno di scarto.

Bordo da pavimento

Nella seguente tabella si trovano indicazioni relative alla lavorazione di bordi da pavimento.

Impostazioni		poggiati contra la guida di battuta	0°		orizzontal- mente su tavolo multiuso	45°
Angolo obliquo verticale
Battiscopa		lato sinistro	lato destro		lato sinistro	lato destro
Bordo interno	angolo obliquo orizzontale	45° sinistra	45° destra		0°	0°
	posizionamento del pezzo in lavo- razione	bordo inferio- re sul ravolo per troncare multiuso	bordo inferio- re sul ravolo per troncare multiuso		bordo superio- re alla guida di battuta	bordo inferio- re alla guida di battuta
	Il pezzo lavorato si trova a ...	... sinistra del taglio	... destra del taglio		... sinistra del taglio	... sinistra del taglio
Bordo esterno	angolo obliquo orizzontale	45° destra	45° sinistra		0°	0°
	posizionamento del pezzo in lavo- razione	bordo inferio- re sul ravolo per troncare multiuso	bordo inferio- re sul ravolo per troncare multiuso		bordo inferio- re alla guida di battuta	bordo superio- re alla guida di battuta
	Il pezzo lavorato si trova a ...	... destra del taglio	... sinistra del taglio		... destra del taglio	... destra del taglio

114 | Italiano

Controllare ed eseguire le registrazioni di base

Prima di qualunque intervento sull'elettroutensile estrarre la spina di rete alla presa.

Per poter garantire tagli precisi, dopo un utilizzo intenso della macchina, controllare le registrazioni di base dell'elettroutensile e, se il caso, provvedere ad eseguire le dovute modifiche.

Per queste operazioni è necessario avere esperienza e relativi utensili speciali.

Ogni Punto di servizio Clienti Bosch esegue questo tipo di operazione in modo veloce ed affidabile.

Regolazione del raggio laser

• Portare l'elettroutensile in posizione di lavoro.
• Ruotare il tavolo per troncare 14 fino a quando scatta in posizione a 0°. Rimuovere la copertura 58. (vedi figura T1)

Controllo: (vedi figura T2)

• Tracciare sul pezzo in lavorazione una linea di taglio diritta. Premere sul pulsante 1 e condurre lentamente verso il basso il braccio dell'utensile con l'impugnatura 2.
• Posizionare il pezzo in lavorazione in modo che i denti della lama di taglio siano allineati con la linea di taglio.
• Tenere fermo il pezzo in lavorazione in questa posizione e riportare lentamente verso l'alto il braccio dell'utensile.
• Fissare saldamente il pezzo in lavorazione.
• Accendere il raggio laser con l'interruttore 33.

Il raggio laser deve essere allineato per l'intera lunghezza con la linea di taglio sul pezzo in lavorazione, anche se il braccio dell'utensile viene condotto verso il basso.

Regolazione: (vedi figura T3)

• Allentare la vite a testa zigrinata 36.
• Tirare fuori la chiave per esagono cavo 34.
• Ruotare la vite di regolazione 37 (posizionamento orizzontale del laser) e/o 35 (posizionamento verticale del laser) con la chiave per esagono cavo 34 fino a quando il raggio laser è parallelo per l'intera lunghezza alla linea di taglio sul pezzo in lavorazione.
• Serrare di nuovo con cautela la vite a testa zigrinata.

Regolazione dell'angolo obliquo standard 0° (verticale)

• Mettere l'elettroutensile nella posizione prevista per il trasporto.
• Ruotare il tavolo per troncare 14 fino a quando scatta in posizione a 0° .

Controllo: (vedi figura U1)

• Regolare un calibro angolare su 90° e posizionarlo sul tavolo per troncare 14.

Il lato del calibro per angoli deve essere allineato al banco per tagliare 21 per l'intera lunghezza.

Regolazione: (vedi figura U2)

• Allentare l'impugnatura di serraggio 26.
• Allentare il controdado della vite di battuta 17 con una chiave ad anello oppure una chiave fissa normalmente in commercio (10 mm).
• Avvitare o svitare la vite di battuta sino a quando il lato del calibro angolare è allineato alla lama di taglio per l'intera lunghezza.
• Serrare nuovamente l'impugnatura di serraggio 26.
• Successivamente serrare di nuovo il controdado della vite di battuta 17.

Qualora dopo la regolazione l'indicazione dei gradi 54 non è in linea con la marcatura 0° della scala 59, allentare la vite 60 con un cacciavite a croce comunemente in commercio ed allineare l'indicazione dei gradi lungo la marcatura 0° .

Regolazione dell'angolo obliquo standard 45° (verticale)

• Portare l'elettroutensile in posizione di lavoro.
• Ruotare il tavolo per troncare 14 sino a quando scatta in posizione a 0° .
• Allentare l'impugnatura di serraggio 26 e ribaltare il braccio dell'utensile all'impugnatura 2 sino alla battuta di arresto verso sinistra (45°) .

Controllo: (vedi figura V1)

• Regolare un calibro angolare su 45° e posizionarlo sul tavolo per troncare 14.

Il lato del calibro per angoli deve essere allineato al banco per tagliare 21 per l'intera lunghezza.

Regolazione: (vedi figura V2)

• Allentare il controdado della vite di battuta 18 con una chiave ad anello oppure una chiave fissa normalmente in commercio (10 mm).
• Avvitare o svitare la vite di battuta finché il lato del calibro angolare non è allineato alla lama di taglio per tutta la lunghezza.
• Serrare nuovamente l'impugnatura di serraggio 26.
• Successivamente serrare di nuovo il controdado della vite di battuta 18.

Se dopo la regolazione l'indicazione dei gradi 54 non si trova in linea con la tacca 45° della scala graduata 59, controllare prima più volte la regolazione 0° per l'angolo obliquo e l'indicazione dei gradi. Ripetere quindi l'impostazione dell'angolo obliquo 45°.

Regolazione della guida di battuta

• Mettere l'elettroutensile nella posizione prevista per il trasporto.
• Ruotare il tavolo per troncare 14 finché non scatta in posizione a 0°.

Controllo: (vedi figura W1)

Regolare un calibro angolare su 90° e posizionarlo tra la guida di battuta 7 e la lama di taglio 21 sul tavolo per troncare 14.

Il lato del calibro per angoli deve essere allineato alla guida di battuta per tutta la lunghezza.

Regolazione: (vedi figura W2)

• Allentare tutte le viti esagonali cave 28 con la chiave esagonale fornita in dotazione.
• Spostare la guida di battuta 7 finché il calibro per angoli non è allineato su tutta la lunghezza.
• Serrare di nuovo saldamente le viti.

Regolazione dell'indicazione dei gradi (orizzontalmente)

(vedi figura X)

• Mettere l'elettroutensile nella posizione prevista per il trasporto.
• Ruotare il rullo per troncare fino a quando scatta in posizione a 0° .

Controllo:

La linea centrale dell'indicazione dei gradi 53 deve essere in una linea con la marcatura 0° della scala 10.

Regolazione:

• Con un cacciavite a croce comunemente in commercio allentare la vite 61 ed allineare la linea centrale dell'indicazione dei gradi lungo la marcatura 0° .
• Serrare di nuovo saldamente la vite.

Trasporto

(vedi figura Y)

• Mettere l'elettroutensile nella posizione prevista per il trasporto. Rimuovere le staffe di prolunga.
• Trasportare l'elettroutensile tenendolo per l'impugnatura per il trasporto 22 oppure facendo presa negli appositi profili 62 laterali del rullo per troncare multiuso.
• Trasportare l'elettroutensile sempre in due per evitare lesioni alla schiena.
• Trasportando l'elettroutensile utilizzare esclusivamente i dispositivi di trasporto e mai i dispositivi di protezione.

116 | Italiano

Manutenzione ed assistenza

Manutenzione e pulizia

Prima di qualunque intervento sull'elettroutensile estrarre la spina di rete alla presa.

Se nonostante gli accurati procedimenti di produzione e di controllo l'elettroutensile dovesse guastarsi, la riparazione va fatta effettuare da un punto di assistenza autorizzato per gli elettroutensili Bosch.

In caso di richieste o di ordinazione di pezzi di ricambio, comunicare sempre il codice prodotto a 10 cifre riportato sulla targhetta di fabbricazione dell'elettroutensile!

Pulizia

Per poter garantire buone e sicure operazioni di lavoro, tenere sempre pulite l'elettroutensile e le fessure di ventilazione.

La cuffia oscillante di protezione deve poter sempre muoversi liberamente e deve poter chiudersi sempre autonomamente. Per questo motivo, tenere sempre pulito il campo intorno alla cuffia di protezione oscillante.

Ogni volta dopo aver terminato un lavoro, eliminare sempre polvere e trucioli soffiando aria compressa oppure utilizzando un pennello.

Pulire regolarmente il rullo di scorrimento 19 e l'unità di illuminazione e l'unità laser (55, 24).

Per la pulizia dell'unità laser tirare verso l'esterno la copertura del laser 63 e rimuovere la polvere con un pennello. (vedi figura Z)

Accessori

Set sacchetti per la polvere.... 2 605 411 035

Staffa di prolunga 2607001911

Lame per il taglio di legno e materiali in pannelli, pannelli e listelli

Lama di taglio 254× 30mm , 40 dentatura 2608640435

Lama di taglio 254× 30mm ,60 dentatura 2608640436

Parti di ricambio

Morsetto per serraggio rapido. 1 609 203 P95

Supporto 1609203 P96

Piastre di posizionamento . . . . 1 609 203 P97

Set carboncini 1609203J13

Servizio di assistenza ed assistenza clienti

Il servizio di assistenza risponde alle Vostre domande relative alla riparazione ed alla manutenzione del Vostro prodotto nonché concernenti le parti di ricambio. Disegni in vista esplosa ed informazioni relative alle parti di ricambio sono consultabili anche sul sito:

www.bosch-pt.com

Il team assistenza clienti Bosch è a Vostra disposizione per rispondere alle domande relative all'acquisto, impiego e regolazione di apparecchi ed accessori.

Italia

Robert Bosch S.p.A.

Via Giovanni da Udine 15

20156 Milano

Tel.: [phone]

Fax: [phone]

Tel.: Filo diretto con Bosch: [phone]

www.Bosch.it

Svizzera

Tel.: [phone]

Fax: [phone]

Smaltimento

Avviare ad un riciclaggio rispettoso dell'ambiente gli imballaggi, gli elettroutensili e gli accessori dismessi.

I componenti in plastica sono contrassegnati per il riciclaggio selezionato.

Solo per i Paesi della CE:

Non gettare elettroutensili dismessi tra i rifiuti domestici! Conformemente alla norma della direttiva CE 2002/96 sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE) ed all'attuazione del recepimento nel diritto nazionale, gli elettroutensili diventati inservibili devono essere raccolti separatamente ed essere inviati ad una riutilizzazione ecologica.

zione del recepimento nel diritto nazionale, gli elettroutensili diventati inservibili devono essere raccolti separatamente ed essere inviati ad una riutilizzazione ecologica.

Con ogni riserva di modifiche tecniche.
