Producttype	Heggenschaar op stok (accessoire)
Merk	Makita
Model	EN402MP
Meslengte	500 mm
Totale lengte	1444 mm
Netto gewicht	2,4 kg
Compatibele motoreenheden	DUX60, DUX18, UX01G (draadloos)
Aantal snijhoekstanden	13
Max. aanbevolen takdiameter	10 mm
Aanbevolen snijsnelheid	3 tot 4 seconden per meter
Aanhaalmoment montagebouten	4,0 – 6,0 N·m
Smeerinterval messen	Elk gebruiksuur (lage viscositeit olie)
Vetinterval aandrijfas	Elke 30 bedrijfsuren
Vetinterval smering	Elke 25 bedrijfsuren
Aanbevolen persoonlijke bescherming	Helm, veiligheidsbril, handschoenen, antislip laarzen, gehoorbescherming
Veiligheidsafstand voor omstanders	Minstens 15 m
CE-conformiteitsnormen	EN62841-1:2015, EN 62841-4-2:2019, EN ISO 11806-1:2011
Toepasselijke richtlijnen	2006/42/EG, 2000/14/EG
Reserveonderdelen beschikbaar	Schaarmessen, mesbeschermer, vetpatroon, Makita accu en lader
Repareerbaarheid	Erkend Makita servicecentrum

Veelgestelde vragen - EN402MP MAKITA

Met welke motoreenheden is de heggenschaar EN402MP compatibel?

De heggenschaar EN402MP is goedgekeurd voor gebruik met de draadloze multifunctionele motoren Makita DUX60, DUX18 en UX01G. Gebruik het accessoire nooit met een andere motoreenheid.

Hoe stel ik de snijhoek van de kop in?

De snijhoek kan in 13 standen worden ingesteld. Houd de hoekverstelgreep vast en schuif de hendel terwijl u de kop richt. Laat de hendel los en controleer of de kop stevig vastklikt.

Welke veiligheidsmaatregelen moet ik nemen tijdens het gebruik?

Draag altijd een veiligheidshelm, een veiligheidsbril, handschoenen en antislip schoenen. Houd mensen en dieren op minstens 15 meter afstand. Houd uw handen uit de buurt van het mes en gebruik het gereedschap niet in de buurt van elektriciteitsleidingen.

Hoe onderhoud ik de schaarmessen?

Voor gebruik en elk uur, breng lage viscositeit olie (machineolie of smeerspray) aan op de messen. Na gebruik de messen reinigen met een staalborstel, afvegen en oliën. Was de messen nooit met water.

Kan ik takken met een diameter van meer dan 10 mm zagen?

Nee, de aanbevolen maximale diameter is 10 mm. Voor dikkere takken gebruikt u eerst een takkenschaar en knipt u ze op ongeveer 10 cm onder de snijhoogte.

Hoe vervang ik de schaarmessen?

Verwijder de accu, plaats de mesbeschermer, leg het gereedschap ondersteboven, draai de dekselbouten los, draai de slinger en verwijder de messen. Voor montage de omgekeerde volgorde. Draag handschoenen en verwijder het vet niet van de slinger.

Wat moet ik doen als de messen tijdens het gebruik vastlopen?

Stop onmiddellijk het gereedschap en verwijder de accu. Verwijder vreemde voorwerpen met een tang of soortgelijk gereedschap. Gebruik nooit uw handen, omdat de messen plotseling kunnen bewegen.

Hoe berg ik de heggenschaar op na gebruik?

Bevestig de mesbeschermer op de messen. Berg het gereedschap op een droge en afgesloten plaats op, buiten bereik van kinderen. Als u het accessoire van de motoreenheid scheidt, plaats dan de dop terug op het uiteinde van de buis.

Is het mogelijk om de heggenschaar in de regen te gebruiken?

Nee, gebruik het gereedschap nooit in de regen of in vochtige omstandigheden. De elektromotor is niet waterdicht en water verhoogt het risico op elektrocutie.

Waar kan ik reserveonderdelen krijgen of het accessoire laten repareren?

Alle reparaties moeten worden uitgevoerd door een erkend Makita servicecentrum met originele reserveonderdelen. U kunt onderdelen zoals schaarmessen of vetpatroon kopen bij uw Makita-dealer.

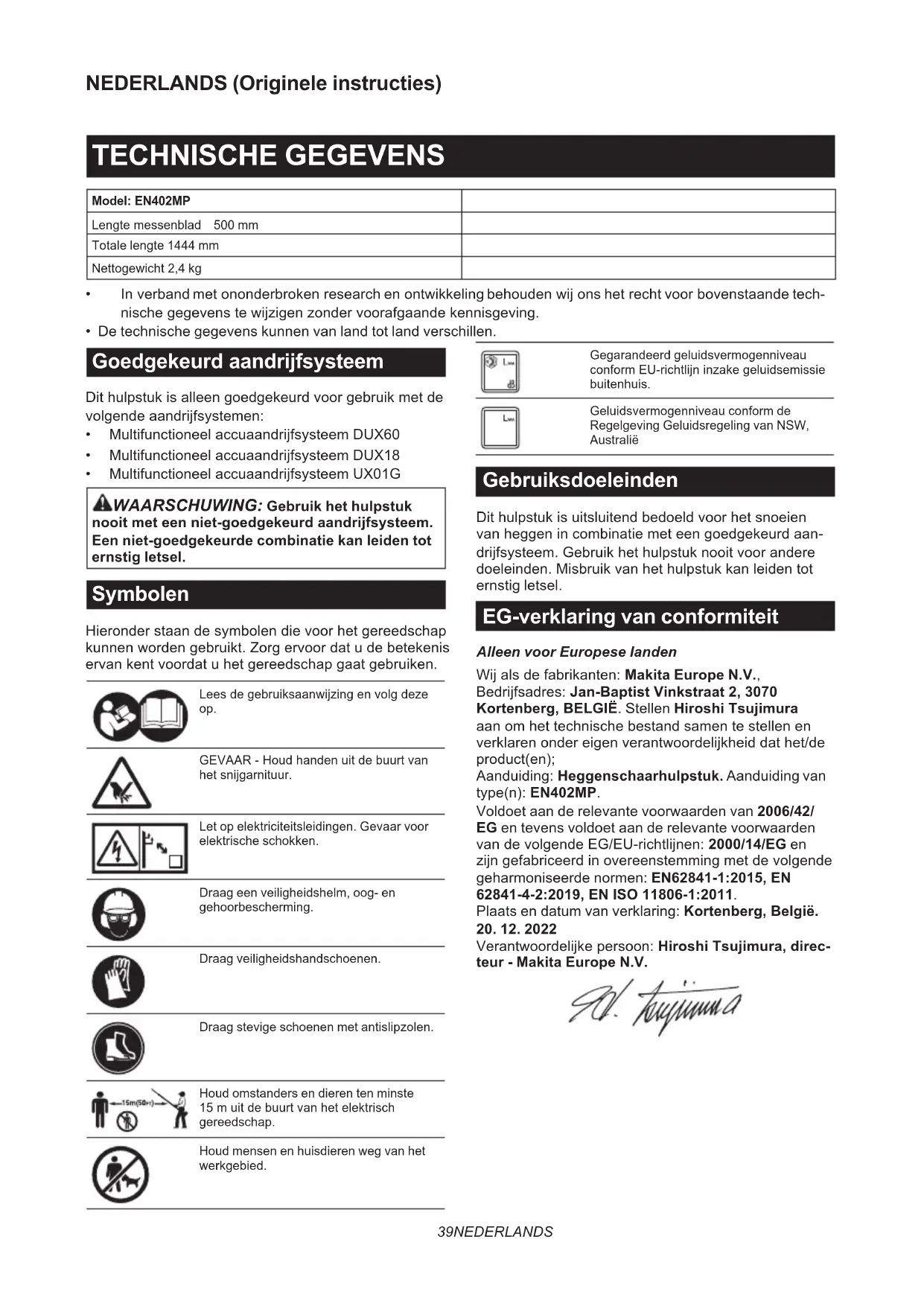

GEBRUIKSAANWIJZING EN402MP MAKITA

• In verband met ononderbroken research en ontwikkeling behouden wij ons het recht voor bovenstaande technische gegevens te wijzigen zonder voorafgaande kennisgeving.
• De technische gegevens kunnen van land tot land verschillen.

Goedgekeurd aandrijfsysteem

Dit hulpstuk is alleen goedgekeurd voor gebruik met de volgende aandrijfsystemen:

• Multifunctioneel accuaandrijfsysteem DUX60
• Multifunctioneel accuaandrijfsysteem DUX18
• Multifunctioneel accuaandrijfsysteem UX01G

⚠ WAARSCHUWING: Gebruik het hulpstuk nooit met een niet-goedgekeurd aandrijfsysteem. Een niet-goedgekeurde combinatie kan leiden tot ernstig letsel.

Symbolen

Hieronder staan de symbolen die voor het gereedschap kunnen worden gebruikt. Zorg ervoor dat u de betekenis ervan kent voordat u het gereedschap gaat gebruiken.

Lees de gebruiksaanwijzing en volg deze op.

GEVAAR - Houd handen uit de buurt van het snijgarnituur.

Let op elektriciteitsleidingen. Gevaar voor elektrische schokken.

Draag een veiligheidshelm, oog- en gehoorbescherming.

Draag veiligheidshandschoenen.

Draag stevige schoenen met antislipzolen.

Houd omstanders en dieren ten minste 15 m uit de buurt van het elektrisch gereedschap.

Houd mensen en huisdieren weg van het werkgebied.

Gegarandeerd geluidsvermogenniveau conform EU-richtlijn inzake geluidsemissie buitenhuis.

Geluidsvermogenniveau conform de Regelgeving Geluidsregeling van NSW, Australië

Gebruiksdoeleinden

Dit hulpstuk is uitsluitend bedoeld voor het snoeien van heggen in combinatie met een goedgekeurd aan- drijfsysteem. Gebruik het hulpstuk nooit voor andere doeleinden. Misbruik van het hulpstuk kan leiden tot ernstig letsel.

EG-verklaring van conformiteit

Alleen voor Europese landen

Wij als de fabrikanten: Makita Europe N.V.,

Bedrijfsadres: Jan-Baptist Vinkstraat 2, 3070

Kortenberg, BELGIË. Stellen Hiroshi Tsujimura

aan om het technische bestand samen te stellen en verklaren onder eigen verantwoordelijkheid dat het/de product(en);

Aanduiding: Heggenschaarhulpstuk. Aanduiding van type(n): EN402MP.

Voldoet aan de relevante voorwaarden van 2006/42/

EG en tevens voldoet aan de relevante voorwaarden van de volgende EG/EU-richtlijnen: 2000/14/EG en zijn gefabriceerd in overeenstemming met de volgende geharmoniseerde normen: EN62841-1:2015, EN 62841-4-2:2019, EN ISO 11806-1:2011.

Plaats en datum van verklaring: Kortenberg, België. 20. 12. 2022

Verantwoordelijke persoon: Hiroshi Tsujimura, directeur - Makita Europe N.V.

1. hyuunna

Veiligheidswaarschuwingen voor een accustokheggenschaar

1. Houd alle lichaamsdelen uit de buurt van het blad. Verwijder geen snoeiafval en houd geen materiaal om te snoeien vast terwijl de mes- senbladen bewegen. De bladen blijven bewegen nadat de schakelaar is uitgezet. Een ogenblik van onoplettendheid kan tijdens het gebruik van de heggenschaar leiden tot ernstig persoonlijk letsel.
2. Draag de heggenschaar aan de handgreep terwijl het blad stilstaat en let erop geen enkele aan-uitschakelaar te bedienen. Als de heggenschaar op de juiste manier wordt gedragen, is de kans op per ongeluk starten en het daaruit voortvloeiende persoonlijk letsel door de bladen kleiner.
3. Bij het transporteren of opbergen van de heggenschaar, brengt u altijd de schede aan. Als de heggenschaar op de juiste manier wordt gehanteerd, is de kans op persoonlijk letsel door de bladen kleiner.
4. Bij het verwijderen van vastgeklemd materiaal of het onderhouden van het gereedschap, verzekert u zich ervan dat alle aan-uitschakelaars uit staan en de accu is verwijderd of losgekoppeld. Onverwachte inschakeling van de heggenschaar tijdens het verwijderen van vastgeklemd materiaal of onderhoud kan leiden tot ernstig persoonlijk letsel.
5. Houd de heggenschaar alleen vast bij het geïsoleerde oppervlak omdat de bladen met verborgen bedrading in aanraking kunnen komen. Wanneer de bladen in aanraking komen met onder spanning staande draden, zullen de niet-geïsoleerde metalen delen van de heggenschaar onder spanning komen te staan zodat de gebruiker een elektrische schok kan krijgen.
6. Houd alle elektriciteitssnoeren en -kabels uit de buurt van het snoeigebied. Elektriciteitssnoeren en -kabels kunnen verborgen zitten in heggen of struiken, en kunnen per ongeluk worden doorgesneden door het blad.
7. Gebruik de heggenschaar niet onder slechte weersomstandigheden, met name wanneer de kans op bliksem bestaat. Dit verkleint het risico om te worden getroffen door de bliksem.
8. Om de kans op elektrocutie te verkleinen, gebruikt u de stokheggenschaar nooit in de buurt van elektriciteitsdraden. Aanraking van of gebruik in de buurt van elektriciteitsdraden kan leiden tot ernstig letsel of een elektrische schok die leidt tot de dood.
9. Gebruik altijd twee handen om de stokheggenschaar te bedienen. Houd de stokheggenschaar met beide handen vast om te voorkomen dat u de controle erover verliest.
10. Gebruik altijd hoofdbescherming wanneer u de stokheggenschaar boven uw hoofd bedient. Vallend afval kan ernstig persoonlijk letsel veroorzaken.

Aanvullende veiligheidsinstructies

Voorbereidingen

1. DEZE HEGGENSCHAAR KAN ERNSTIG LETSEL VEROORZAKEN. Lees de instructies zorgvuldig voor een juiste hantering, voorbereiding, onderhoud, starten en stoppen van het gereedschap. Zorg dat u vertrouwd raakt met alle bedieningsorganen en het correcte gebruik van het gereedschap.
2. Controleer de heggen en struiken op vreemde voorwerpen, zoals draadafrastering of verborgen draden, voordat u het gereedschap gebruikt.
3. De heggenschaar mag niet worden gebruikt door kinderen of jeugd jonger dan 18 jaar. Jongeren ouder dan 16 jaar kunnen uitgezonderd worden van deze regel mits zij les krijgen onder toezicht van een expert.
4. In geval van nood zet u onmiddellijk het gereedschap uit en verwijdert u de accu.
5. GEVAAR - Houd uw handen uit de buurt van de messenbladen. Aanraking van de messenbladen kan leiden tot ernstig persoonlijk letsel.
6. Beginnende gebruikers dienen door een ervaren gebruiker te worden voorgedaan hoe het gereedschap moet worden gebruikt.
7. Onderzoek het werkgebied op draadafrasteringen, stenen en andere massieve voorwerpen voordat u met de werkzaamheden begint. Zij kunnen de bladen beschadigen.
8. Gebruik de heggenschaar alleen als u in goede lichamelijke conditie bent. Als u vermoeid bent, kunt u zich minder goed concentreren. Wees met name voorzichtig aan het einde van de werkdag. Werk altijd rustig en voorzichtig. De gebruiker is aansprakelijk voor alle schade toegebracht aan derden.
9. Alvorens met de werkzaamheden te beginnen, moet u controleren of de heggenschaar in goede en veilige staat verkeert. Controleer dat de beschermkappen stevig gemonteerd zijn. De heggenschaar mag niet worden gebruikt voordat deze geheel compleet en afgemonteerd is.
10. Vermijd gevaarlijke omgevingen. Gebruik het gereedschap niet op vochtige of natte plaatsen en stel het niet bloot aan regen. Als water binnendringt in het gereedschap, wordt de kans op een elektrische schok groter.

Persoonlijke-veiligheidsmiddelen

1. Werkhandschoenen van stevig leer maken deel uit van de standaard werkuitrusting van de heggenschaar en moeten tijdens het werken ermee altijd worden gedragen. Draag tevens stevige schoenen met antislip zolen.
2. Draag gehoorbescherming, zoals oorkappen, om gehoorschade te voorkomen.
3. Draag een veiligheidsbril, veiligheidshelm en veiligheidshandschoenen om uzelf te beschermen tegen rondvliegend afval en vallende voorwerpen.
4. Wanneer u de bladen aanraakt of de hoek van de bladen verandert, moet u veiligheidshandschoenen dragen. De bladen kunnen flinke snijwonden veroorzaken in blote handen.

Bediening

1. Gebruik altijd twee handen om het gereedschap te bedienen. Als u één hand gebruikt, kunt u de controle over het gereedschap verliezen waardoor ernstig persoonlijk letsel kan worden veroorzaakt.
2. Verzeker u bij bediening van het gereedschap er altijd van dat de bedieningspositie veilig en stabiel is. Het is bijzonder gevaarlijk met het gereedschap te ver te reiken, met name op een ladder. Werk niet vanaf een wankel of instabiel iets.
3. Draag niet meerdere gereedschapsriemen en/ of schouderdraagstellen tegelijkertijd terwijl u het gereedschap bedient.
4. Houd tijdens gebruik omstanders en dieren ten minste 15 meter uit de buurt van het gereedschap. Zet het gereedschap uit zodra iemand dichterbij komt.
5. Als het snijgarnituur tegen een voorwerp stoot, of het gereedschap een ongebruikelijk geluid begint te maken, schakelt u het gereedschap onmiddellijk uit, verwijdert u de accu en laat u het gereedschap tot stilstand komen. Voer daarna de volgende stappen uit:

- Inspecteer op beschadigingen.

- Controleer op loszittende onderdelen en zet die goed vast.

- Laat alle beschadigde onderdelen repareren of vervangen door originele vervangingsonderdelen.

1. Gebruik het gereedschap uitsluitend voor het beoogde doel. Gebruik het gereedschap niet voor enig ander doel.
2. Schakel het gereedschap uit en verwijder de accu alvorens:

- te reinigen of een verstopping op te heffen,

- te controleren, onderhoud uit te voeren of te werken aan het gereedschap,

- de werkstand van de messenbladen af te stellen,

- het gereedschap onbeheerd achter te laten.

1. Verzeker u ervan dat het gereedschap correct is vastgezet in een daarvoor bedoelde werkstand voordat u het gereedschap start.
2. Bedien het gereedschap niet wanneer de mes- senbladen beschadigd of sterk gesleten zijn.
3. Let altijd goed op uw omgeving en wees bedacht op mogelijke gevaren waarvan u zich mogelijk niet bewust bent vanwege het geluid van het gereedschap.
4. Wees voorzichtig niet per ongeluk een metalen afrastering of andere harde voorwerpen te raken tijdens het gebruik. De bladen zullen breken en kunnen ernstig letsel veroorzaken.
5. Voorkom onbedoeld starten. Draag het gereedschap niet terwijl de accu is aangebracht met uw vinger op de schakelaar. Verzeker u ervan dat de schakelaar uit staat voordat u de accu aanbrengt.

6. Pak de blote messenbladen of snijranden niet vast wanneer u het gereedschap oppakt of vasthoudt.

7. Forceer het gereedschap niet. Het gereedschap werkt beter en met een kleinere kans op letsel op de manier waarvoor het is ontworpen.

8. Gebruik het gereedschap niet in de regen of onder natte of zeer vochtige omstandigheden. De elektromotor is niet waterdicht.
9. Houd tijdens het gebruik het gereedschap stevig vast.
10. Laat het gereedschap niet onnodig onbelast draaien.
11. Alvorens de messenbladen te controleren, storingen te verhelpen of vastgelopen vreemde voorwerpen uit de messenbladen te verwijderen, schakelt u het gereedschap altijd uit en verwijdert u de accu.
12. Richt de messenbladen nooit op uzelf of anderen.
13. Als de messenbladen tijdens gebruik stoppen met bewegen doordat vreemde voorwerpen verstrikt geraakt zijn tussen de messenbladen, schakelt u het gereedschap uit en verwijdert u de accu, en verwijdert u vervolgens de vreemde voorwerpen met behulp van gereedschappen, zoals een tang. Als u de vreemde voorwerpen met de hand verwijdert, kan dat leiden tot letsel omdat de messenbladen kunnen gaan bewegen als reactie op het verwijderen van de vreemde voorwerpen.
14. Wees bij het aanbrengen en verwijderen van de schede voorzichtig dat u uw handen niet verwondt.

Elektrische veiligheid en accu

1. Vermijd gevaarlijke omgevingen. Gebruik het gereedschap niet op vochtige of natte plaatsen en stel het niet bloot aan regen. Als water binnendringt in het gereedschap, wordt de kans op een elektrische schok groter.
2. Werp de accu(s) niet in een vuur. De accu kan exploderen. Raadpleeg de lokale regelgeving voor mogelijke speciale verwerkingsvereisten.
3. Open of vervorm de accu('s) niet. Het elektrolyt is agressief en kan letsel toebrengen aan de ogen en huid. Het kan giftig zijn bij inslikken.
4. Laad de accu niet op in de regen of op een natte plaats.
5. Laad de accu niet buitenshuis op.
6. Raak de lader, inclusief de stekker en de contacten van de lader, niet met natte handen aan.

Onderhoud en opbergen

1. Wanneer het gereedschap wordt stilgezet voor onderhoud, inspectie of opslag, schakelt u het gereedschap uit, verwijdert u de accu en verzekert u zich ervan dat alle bewegende delen tot stilstand zijn gekomen. Laat het gereedschap afkoelen alvorens enige inspectie, enz. uit te voeren.
2. Laat het gereedschap altijd eerst afkoelen voordat u hem opbergt.

3. Als het gereedschap niet wordt gebruikt, bevestigt u de schede op het gereedschap en bergt u het gereedschap binnen op op een droge, hoge of afgesloten plaats, buiten het bereik van kinderen.

4. Onderhoud het gereedschap goed. Houd de snijranden scherp en schoon voor de beste prestaties en om de kans op letsel te verkleinen. Volg de instructies voor het smeren en het vervangen van accessoires. Houd de handgrepen droog, schoon en vrij van olie en vet.

5. Controleer beschadigde onderdelen. Zonder het gereedschap verder te gebruiken, moet elk onderdeel dat beschadigd is eerst goed worden onderzocht om te beoordelen of het goed zal werken en zijn beoogde functie kan uitvoeren. Controleer of bewegende delen goed uitgelijnd zijn en niet vastgelopen zijn, of onderdelen niet kapot zijn en stevig gemonteerd zijn, en enige andere situatie die van invloed kan zijn op de werking van het gereedschap. Een beschermkap of ander onderdeel dat is beschadigd, dient deugdelijk te worden gerepareerd of te worden vervangen door uw erkende servicecentrum.
6. Gebruik uitsluitend originele vervangingsonderdelen.
7. Wanneer u het gereedschap naar een andere plaats overbrengt, ook tijdens het werk, verwijdert u altijd de accu en brengt u de schede aan over de messenbladen. Draag of vervoer het gereedschap nooit terwijl de bladen bewegen. Pak de bladen nooit met uw handen beet.
8. Reinig het gereedschap, en met name de messenbladen, na ieder gebruik en voordat het gereedschap langdurig wordt opgeborgen. Smeer de messenbladen met een beetje olie en breng de schede aan.
9. Werp de accu('s) niet in een vuur. De accu kan exploderen. Raadpleeg de lokale regelgeving voor mogelijke speciale verwerkingsvereisten.
10. Open of vervorm de accu('s) niet. Het elektrolyt is agressief en kan letsel toebrengen aan de ogen en huid. Het kan giftig zijn bij inslikken.
11. Laad de accu niet op in de regen of op een natte plaats.

BEWAAR DEZE VOORSCHRIFTEN.

⚠ WAARSCHUWING: Laat u NIET misleiden door een vals gevoel van comfort en bekendheid met het gereedschap (na veelvuldig gebruik) en neem alle veiligheidsvoorschriften van het betreffende gereedschap altijd strikt in acht. VERKEERD GEBRUIK of het niet naleven van de veiligheidsvoorschriften in deze gebruiksaanwijzing kan leiden tot ernstig letsel.

BESCHRIJVING VAN DE ONDERDELEN

▶ Fig.1: 1. Schede 2. Instelhendel voor de hoek 3. Dop 4. Messenbladen 5. Schuifhendel 6. Voorhandgreep

MONTAGE

⚠ WAARSCHUWING: Alvorens het apparaat te monteren of af te stellen, schakelt u de motor uit en verwijdert u de accu. Anders kan het apparaat onbedoeld starten, waardoor letsel kan ontstaan.
⚠ WAARSCHUWING: Leg het gereedschap altijd op de grond wanneer u het afstelt of onderdelen aanbrengt. Als u onderdelen aanbrengt of het gereedschap afstelt terwijl het rechtop staat, kan ernstig letsel worden veroorzaakt.
⚠ WAARSCHUWING: Volg de waarschuwingen en voorzorgsmaatregelen in het hoofdstuk "VEILIGHEIDSWAARSCHUWINGEN" op en raadpleeg de gebruiksaanwijzing van het aandrijfsysteem.

Het hulpstuk aanbrengen

1. Verwijder de dop vanaf het hulpstuk.
   ▶ Fig.2: 1. Dop
2. Steek de pijp in het hulpstuk zodat het gat in de pijp is uitgelijnd met het gat in het hulpstuk. Draai de korte bout eerst stevig vast en draai daarna de lange bout vast om de pijp vast te zetten.
   ▶ Fig.3: 1. Gat 2. Pijp 3. Bout (kort) 4. Bout (lang)

OPMERKING: Haal de bouten aan met een koppel van 4,0 - 6,0 N•m.

De hulpstukpijp bevestigen

LET OP: Controleer na het aanbrengen altijd of de hulpstukpijp stevig is bevestigd. Door onjuist aanbrengen kan het hulpstuk van het aandrijfsysteem af vallen en persoonlijk letsel veroorzaken.

Bevestig de pijp van het hulpstuk aan het aandrijfsysteem.

1. Verwijder de dop vanaf het uiteinde van de pijp.
   ▶ Fig.4: 1. Pijp 2. Dop

KENNISGEVING: Gooi de dop niet weg omdat deze weer nodig is voor het opbergen van het hulpstuk.

1. Kantel de hendel naar het hulpstuk.
   ▶ Fig.5: 1. Hendel
2. Lijn de pen uit met de pijlmarkering op het aan-drijfsysteem. Steek de pijp erin tot de ontgrendelknop omhoog springt.

Verzeker u ervan dat de positielijn tegen de punt van de pijlmarkering op het aandrijfsysteem komt, en dat de pijlmarkering op het aandrijfsysteem en de pijlmarkering op de pijp tegenover elkaar liggen.

▶ Fig.6: 1. Ontgrendelknop 2. Pijlmarkering op het aandrijfsysteem 3. Pen 4. Positielijn 5. Pijlmarkering op de pijp
4. Kantel de hendel naar het aandrijfsysteem.
▶ Fig.7: 1. Hendel

Zorg ervoor dat het bovenvlak van de hendel parallel ligt aan de pijp.

KENNISGEVING: Zet de hendel niet vast zonder dat de hulpstukpijp erin is gestoken. Als u dit doet, kan de hendel de ingang voor de aandrijfschacht te ver dichtknijpen en beschadigen.

Om de pijp te verwijderen, kantelt u de hendel naar het hulpstuk en trekt u de pijp eruit terwijl u de ontgrendelknop ingedrukt houdt.

▶ Fig.8: 1. Ontgrendelknop 2. Hendel 3. Pijp

De messenbladen aanbrengen en verwijderen

ALET OP: Draag bij het vervangen van de messenbladen altijd handschoenen zodat uw handen niet rechtstreeks in aanraking komen met de messenbladen.

⚠LET OP: Breng de schede aan voordat u de messenbladen aanbrengt of verwijdert.

KENNISGEVING: Bij het aanbrengen of verwijderen van de messenbladen veegt u het vet op de kruk er niet af.

OPMERKING: Voordat u de messenbladen aanbrengt of verwijdert, klapt u het hulpstuk om zodat het hulpstuk recht op de pijp staat.

1. Breng de schede aan op de messenbladen.

▶ Fig.9: 1. Schede

1. Leg het hulpstuk ondersteboven.

2. Verwijder de 4 bouten met behulp van de inbus-sleutel en verwijder de afdekking en plaat (groot).

▶ Fig.10: 1. Bout 2. Afdekking 3. Plaat (groot)

1. Draai de kruk met behulp van de platkopschroe-vendraaier zodanig dat de kruk in de richting staat zoals aangegeven in de afbeelding.

▶ Fig.11: 1. Kruk

1. Verwijder de 2 bouten.

▶ Fig.12: 1. Bout

1. Verwijder het viltblok (kort), het voltblok (lang), de plaat (klein) en de bussen.

▶ Fig.13: 1. Viltblok (kort) 2. Viltblok (lang) 3. Plaat (klein) 4. Bus

1. Verwijder de messenbladen vanaf het hulpstuk.

▶ Fig.14

1. Verwijder de schede en breng hem aan op de nieuwe messenbladen.

2. Verwijder de stofbescherming vanaf de messenbladen en bevestig het daarna op de nieuwe messenbladen in de positie aangegeven in de afbeelding.

▶ Fig.15: 1. Stofbescherming

1. Steek de bout, die in stap 5 werd verwijderd, door het gat in de schede in het gat in de messenbladen.

▶ Fig.16: 1. Gat 2. Bout

1. Breng een kleine hoeveelheid smeervet aan op de omtrek van de kruk. Bevestig de messenbladen aan het hulpstuk.

▶ Fig.17

1. Bevestig de bussen en de plaat (klein) aan de messenbladen en draai daarna de bout vast.

▶ Fig.18: 1. Bout 2. Plaat (klein) 3. Bus

1. Verwijder de bout die in stap 10 in het gat in de messenbladen werden gestoken, en draai deze daarna in de messenbladen om ze te bevestigen.

2. Bevestig het viltblok (kort) en het viltblok (lang).

▶ Fig.19: 1. Viltblok (kort) 2. Viltblok (lang)

1. Breng de plaat (groot) en de afdekking aan en draai daarna de 4 bouten vast.

▶ Fig.20: 1. Bout 2. Afdekking 3. Plaat (groot)

KENNISGEVING: Als de messenbladen niet goed werken, grijpen de messenbladen niet goed aan op de kruk. Verwijder de messenbladen en breng ze opnieuw aan.

KENNISGEVING: Als andere onderdelen dan de messenbladen, zoals de kruk, zijn versleten, vraagt u een erkend Makita-servicecentrum, de onderdelen te vervangen of het gereedschap te repareren.

BESCHRIJVING VAN DE FUNCTIES

ALET OP: Zorg altijd dat het gereedschap is uitgeschakeld en de accu ervan is verwijderd alvorens de functies op het gereedschap af te stellen of te controleren.

De snoeihoek instellen

⚠ LET OP: Verzeker u er altijd van dat het gereedschap is uitgeschakeld voordat u de snoeihoek instelt.

De hoek van de kop kan in 13 standen worden ingesteld. Om de hoek van de kop te veranderen, volgt u de onderstaande stappen.

1. Terwijl u de schuifhendel ingeschoven houdt, pakt u de instelhendel voor de hoek vast om daarmee de hoek van de kop in te stellen en laat u de schuifhendel weer los.

▶ Fig.21: 1. Schuifhendel 2. Instelhendel voor de hoek

1. Beweeg de kop iets tot deze met een klik wordt vergrendeld.

OPMERKING: Verzeker u ervan dat de kop stevig vergrendeld is voordat u het gereedschap gebruikt.

BEDIENING

⚠ WAARSCHUWING: Volg de waarschuwingen en voorzorgsmaatregelen in het hoofdstuk "VEILIGHEIDSWAARSCHUWINGEN" op en raadpleeg de gebruiksaanwijzing van het aandrijfsysteem.

Het gereedschap bedienen

⚠ WAARSCHUWING: Gebruik het gereedschap niet in de buurt van elektriciteitsdraden. Aanraking van elektriciteitsdraden of gebruik van het gereedschap in de buurt van elektriciteitsdraden kan leiden tot ernstig letsel of een elektrische schok die leidt tot de dood.

⚠ WAARSCHUWING: Houd uw handen uit de buurt van de messenbladen.

⚠ WAARSCHUWING: Let er goed op dat u te allen tijde de controle over het gereedschap behoudt. Zorg ervoor dat het gereedschap zich niet in uw richting of in de richting van iemand die in de buurt staat beweegt. Als u de controle over het gereedschap verliest, kan dat leiden tot ernstig letsel van de gebruiker en omstanders.

ALET OP: Vermijd, voor zover dat praktisch is, het gebruik van het gereedschap bij zeer warm weer. Let tijdens gebruik van het gereedschap op uw fysieke toestand.

ALET OP: Wees voorzichtig niet per ongeluk een metalen afrastering of andere harde voorwerpen te raken tijdens het snoeien. De messenbladen kunnen breken en letsel veroorzaken.

⚠LET OP: Wees voorzichtig dat de messenbladen tijdens gebruik niet de grond raken. Het gereedschap kan hierdoor terugslaan en letsel veroorzaken.

ALET OP: Het is bijzonder gevaarlijk met de heggenschaar te ver te reiken, met name op een ladder. Werk niet vanuit een wankele of instabiele stand.

KENNISGEVING: Probeer geen takken dikker dan 10 mm diameter te snoeien met het gereedschap. Snoei takken met behulp van een snoeischaar op 10 cm lager af dan de snoeihoogte voordat u het gereedschap gebruikt.

▶ Fig.22: (1) Snoeihoogte (2) 10 cm

KENNISGEVING: Snoei niet in dode bomen of andere harde voorwerpen. Als u dit toch doet, kan het gereedschap worden beschadigd.

KENNISGEVING: Snijd geen gras of onkruiden met de messenbladen. Het gras of de onkruiden kunnen verstrikt raken in de messenbladen.

Houd het gereedschap met beide handen vast door met één hand de voorhandgreep van het aandrijfsysteem of de voorhandgreep van het hulpstuk vast te houden en met de andere hand de achterhandgreep van het aan-drijfsysteem vast te houden.

▶ Fig.23: 1. Voorhandgreep 2. Achterhandgreep

Houd de uit-vergrendelhendel ingedrukt en knijp de trekkerschakelaar in, en beweeg vervolgens het gereedschap naar voren.

▶ Fig.24

Als standaardmethode houdt u de messenbladen gekanteld in de snoeirichting en beweegt u ze rustig en langzaam met een snelheid van 3 of 4 seconden per meter.

▶ Fig.25

Om de zijkant van een heg gelijkmatig te snoeien, snoeit u van onder naar boven.

▶ Fig.26

Als u een ronde vorm wilt snoeien (snoeien van buxus, rododendron, enz.), snoeit u van onder naar boven voor een mooie afwerking.

▶ Fig.27

ONDERHOUD

⚠ WAARSCHUWING: Alvorens het gereedschap te inspecteren of te onderhouden, zet u de motor uit en verwijdert u de accu. Anders kan het apparaat onbedoeld starten, waardoor ernstig letsel kan ontstaan.

⚠ WAARSCHUWING: Leg het gereedschap altijd op de grond wanneer u het inspecteert of onderhoudt. Als u onderdelen aanbrengt of het gereedschap afstelt terwijl het rechtop staat, kan ernstig letsel worden veroorzaakt.

⚠ WAARSCHUWING: Volg de waarschuwingen en voorzorgsmaatregelen in het hoofdstuk "VEILIGHEIDSWAARSCHUWINGEN" op en raadpleeg de gebruiksaanwijzing van het aandrijfsysteem.

⚠ LET OP: Draag handschoenen bij het verrichten van inspectie of onderhoud.

KENNISGEVING: Gebruik nooit benzine, was-benzine, thinner, alcohol en dergelijke. Hierdoor kunnen verkleuring, vervormingen en barsten worden veroorzaakt.

Om de VEILIGHEID en BETROUWBAARHEID van het gereedschap te handhaven, dienen alle reparaties, onderhoud of afstellingen te worden uitgevoerd bij een erkend Makita-servicecentrum of de Makita-fabriek, en altijd met gebruik van Makita-vervangingsonderdelen.

Het gereedschap reinigen

Reinig het gereedschap door het stof eraf te vegen met een droge doek of een doek gedoopt in zeepwater en uitgewrongen.

KENNISGEVING: Gebruik nooit benzine, was-benzine, thinner, alcohol en dergelijke. Hierdoor kunnen verkleuring, vervormingen en barsten worden veroorzaakt.

De messenbladen onderhouden

Voorafgaand aan gebruik, en één keer per uur tijdens gebruik, brengt u olie met een lage viscositeit (machineolie of smeerolie uit een spuitbus) aan op de messenbladen.

▶ Fig.28

Verwijder na de werkzaamheden het vuil vanaf beide zijden van de messenbladen met behulp van een staalborstel, veeg de messenbladen schoon met een doek, en breng daarna olie met een lage viscositeit (machineolie of smeerolie uit een spuitbus) aan op de messenbladen.

▶ Fig.29

KENNISGEVING: Was de messenbladen niet met water. Als u dit toch doet, kan het gereedschap gaan roesten of worden beschadigd.

KENNISGEVING: Vuil en roest zorgen voor een buitensporige weerstand tussen de messenbladen en verkorten de gebruiksduur van een acculading.

Opslag

Schuif de schede over de messenbladen zodat deze niet bloot liggen. Bewaar het gereedschap buiten bereik van kinderen. Bewaar het gereedschap op een plaats die niet is blootgesteld aan vocht of regen. Als het hulpstuk los van het aandrijfsysteem wordt opgeborgen, brengt u de dop aan op het uiteinde van de pijp.

▶ Fig.30

Bewegende delen smeren

KENNISGEVING: Houd u aan de frequentie en de opgegeven hoeveelheid vet. Als u dat niet doet, kunnen door onvoldoende smering de bewegende delen worden beschadigd.

Aandrijfas:

Vul smeervet (Makita-smeervet N No.2 of gelijkwaardig) bij elke 30 bedrijfsuren.

▶ Fig.31

OPMERKING: Origineel Makita-smeervet kan worden aangeschaft bij uw plaatselijke Makita-dealer.

Smeren met vet

Smeerinterval: Elke 25 bedrijfsuren

1. Verwijder de bout uit het smeergat.
   ▶ Fig.32: 1. Bout
2. Verwijder de dop vanaf de smeervethouder. Lijn de opening van de smeervethouder uit met het gat in de afdekking, en draai daarna de smeervethouder om de opening van de smeervethouder in het gat te bevestigen.
   ▶ Fig.33: 1. Smeervethouder 2. Gat
3. Breng het smeervet aan in het gereedschap (ongeveer 3 g als richtlijn).
4. Verwijder de smeervethouder.
5. Draai de bout vast.

De messenbladen slijpen

KENNISGEVING: Als de messenbladen aanzienlijk vervormd zijn door het slijpen, vervangt u de messenbladen door nieuwe.

1. Breng de accu aan op het gereedschap.
2. Schakel het gereedschap in en start het zodat het bovenste messenblad en onderste messenblad versprongen ten opzichte van elkaar staan.

▶ Fig.34

1. Schakel het gereedschap uit en verwijder de accu vanaf het gereedschap.
2. Stel de hoek van een vijl in op 45° en slijp het bovenste messenblad vanuit 3 richtingen met de vijl.

ALET OP: Alvorens de messenbladen te slijpen, verzekert u zich ervan dat het gereedschap is uitgeschakeld en de accu vanaf het gereedschap is verwijderd.

1. Leg het gereedschap ondersteboven en verwijder daarna de bramen vanaf de messenbladen met behulp van een wetsteen.
   ▶ Fig.36: 1. Wetsteen
2. Stel de hoek van de vijl in op 45° en slijp het onderste messenblad vanuit 3 richtingen met de vijl.
3. Leg het gereedschap terug in zijn normale stand en verwijder daarna de bramen vanaf de messenbladen met behulp van een wetsteen.

PROBLEMEN OPLOSSEN

Alvorens u verzoekt om reparatie, kunt u zelf als volgt het probleem opsporen en oplossen. Als u met een probleem kampt dat in deze handleiding niet wordt beschreven, probeer dan niet het gereedschap te demonteren. Laat reparaties over aan een erkend Makita-servicecentrum, uitsluitend met gebruik van originele Makita-vervangingsonderdelen.

Probleemomschrijving Waarschijnlijke oorzaak (storing) Oplossing
De motor start niet.	-	Raadpleeg de gebruiksaanwijzing van het aandrijfsysteem.
De motor stopt spoedig.	-	Raadpleeg de gebruiksaanwijzing van het aandrijfsysteem.
Het motortoerental neemt niet toe.	-	Raadpleeg de gebruiksaanwijzing van het aandrijfsysteem.
De messenbladen bewegen niet: → stop het gereedschap onmiddellijk!	Vreemde voorwerpen zijn vastgelopen tussen de messenbladen.	Schakel het gereedschap uit en verwijder de accu, en verwijder daarna de vreemde voorwerpen met behulp van een tang of ander gereedschap.
	De aandrijving werkt niet goed. Vraag uw plaatselijke, erkende servicecentrum het gereedschap te repareren.
Abnormale trillingen: → stop het gereedschap onmiddellijk!	De messenbladen zijn gebroken, verbo-gen of versleten.	Vervang de messenbladen.
	De aandrijving werkt niet goed. Vraag uw plaatselijke, erkende servicecentrum het gereedschap te repareren.
De messenbladen en de motor kunnen niet stoppen: → verwijder de accu onmiddellijk!	Elektrische storing. Verwijder de accu en	vraag uw plaatselijk erkende servicecentrum het gereedschap te repareren.

ALET OP: Deze accessoires of hulpstukken worden aanbevolen voor gebruik met het Makita-apparaat dat in deze gebruiksaanwijzing wordt beschreven. Het gebruik van andere accessoires of hulpstukken kan gevaar voor persoonlijke verwonding opleveren. Gebruik accessoires of hulpstukken uitsluitend voor de aangegeven doeleinden.

Wenst u meer bijzonderheden over deze accessoires, neem dan contact op met het plaatselijke Makita-servicecentrum.

• Messenbladen compleet
• Smeervethouder
- Originele Makita-accu en -acculader

OPMERKING: Sommige items op de lijst kunnen zijn inbegrepen in de doos van het product als standaard toebehoren. Deze kunnen van land tot land verschillen.

ESPECIFICACIONES

Echipament individual de protectie
