EN402MP - Dzīvžogu šķēres MAKITA - Bezmaksas lietošanas instrukcija

Produkta veids	Stieņa dzīvžogu šķēres (piederums)
Zīmols	Makita
Modelis	EN402MP
Asmens garums	500 mm
Kopējais garums	1444 mm
Neto svars	2,4 kg
Saderīgās motorizētās vienības	DUX60, DUX18, UX01G (bezvadu)
Griešanas leņķa pozīciju skaits	13
Ieteicamais maks. zara diametrs	10 mm
Ieteicamais griešanas ātrums	3 līdz 4 sekundes uz metru
Montāžas skrūvju pievilkšanas moments	4,0 – 6,0 N·m
Asmeņu eļļošanas intervāls	Katru lietošanas stundu (zemas viskozitātes eļļa)
Motora ass smērēšanas intervāls	Katras 30 darba stundas
Smērvielas eļļošanas intervāls	Katras 25 darba stundas
Ieteicamā individuālā aizsardzība	Ķivere, aizsargbrilles, cimdi, pretslīdēšanas zābaki, dzirdes aizsardzība
Drošības attālums apkārtējiem	Vismaz 15 m
ES atbilstības standarti	EN62841-1:2015, EN 62841-4-2:2019, EN ISO 11806-1:2011
Piemērojamās direktīvas	2006/42/EK, 2000/14/EK
Pieejamās rezerves daļas	Šķēru asmeņi, asmens pārsegs, smērvielas caurule, Makita akumulators un lādētājs
Remontējamība	Makita pilnvarotais pēcpārdošanas servisa centrs

Bieži uzdotie jautājumi - EN402MP MAKITA

Ar kādām motorizētām vienībām ir saderīgs EN402MP dzīvžogu šķēres?

EN402MP dzīvžogu šķēres ir apstiprinātas lietošanai ar Makita bezvadu daudzfunkciju motoriem DUX60, DUX18 un UX01G. Nekad neizmantojiet piederumu ar citu motorizētu vienību.

Kā noregulēt galvas griešanas leņķi?

Griešanas leņķi var regulēt 13 pozīcijās. Turiet leņķa regulēšanas rokturi un ieslēdziet bīdāmo sviru, vienlaikus orientējot galvu. Atlaidiet sviru un pārbaudiet, vai galva ir droši nofiksēta ar klikšķi.

Kādi drošības pasākumi man jāveic lietošanas laikā?

Vienmēr valkājiet drošības ķiveri, aizsargbrilles, cimdus un pretslīdēšanas apavus. Turiet cilvēkus un dzīvniekus vismaz 15 metru attālumā. Turiet rokas prom no asmens un neizmantojiet instrumentu elektrības līniju tuvumā.

Kā kopt šķēru asmeņus?

Pirms lietošanas un katru stundu uzklājiet uz asmeņiem zemas viskozitātes eļļu (mašīnu eļļa vai smērvielas aerosols). Pēc lietošanas notīriet asmeņus ar metāla suku, noslaukiet tos un uzklājiet eļļu. Nekad nemazgājiet asmeņus ar ūdeni.

Vai es varu griezt zarus, kuru diametrs pārsniedz 10 mm?

Nē, ieteicamais maksimālais diametrs ir 10 mm. Biezākiem zariem vispirms izmantojiet zaru šķēres, nogriežot tos aptuveni 10 cm zem griešanas augstuma.

Kā nomainīt šķēru asmeņus?

Izņemiet akumulatoru, uzlieciet asmens pārsegu, novietojiet instrumentu otrādi, atskrūvējiet vāka skrūves, pagrieziet kloķi un noņemiet asmeņus. Uzstādīšanai veiciet pretējās darbības. Valkājiet cimdus un nenoņemiet smērvielu no kloķa.

Ko darīt, ja lietošanas laikā asmeņi iestrēgst?

Nekavējoties apturiet instrumentu un izņemiet akumulatoru. Noņemiet svešķermeņus ar knaiblēm vai līdzīgu instrumentu. Nekad neizmantojiet rokas, jo asmeņi var pēkšņi kustēties.

Kā uzglabāt dzīvžogu šķēres pēc lietošanas?

Piestipriniet asmens pārsegu uz asmeņiem. Uzglabājiet instrumentu sausā un aizslēdzamā vietā, bērniem nepieejamā vietā. Ja atdalāt piederumu no motorizētās vienības, uzlieciet vāciņu uz caurules gala.

Vai ir iespējams izmantot dzīvžogu šķēres lietū?

Nē, nekad neizmantojiet instrumentu lietū vai mitros apstākļos. Elektromotors nav ūdensizturīgs, un ūdens palielina elektriskās strāvas trieciena risku.

Kur es varu iegūt rezerves daļas vai salabot piederumu?

Visi remontdarbi jāveic Makita pilnvarotā pēcpārdošanas servisa centrā ar oriģinālajām rezerves daļām. Jūs varat iegādāties tādas detaļas kā šķēru asmeņus vai smērvielas cauruli pie sava Makita izplatītāja.

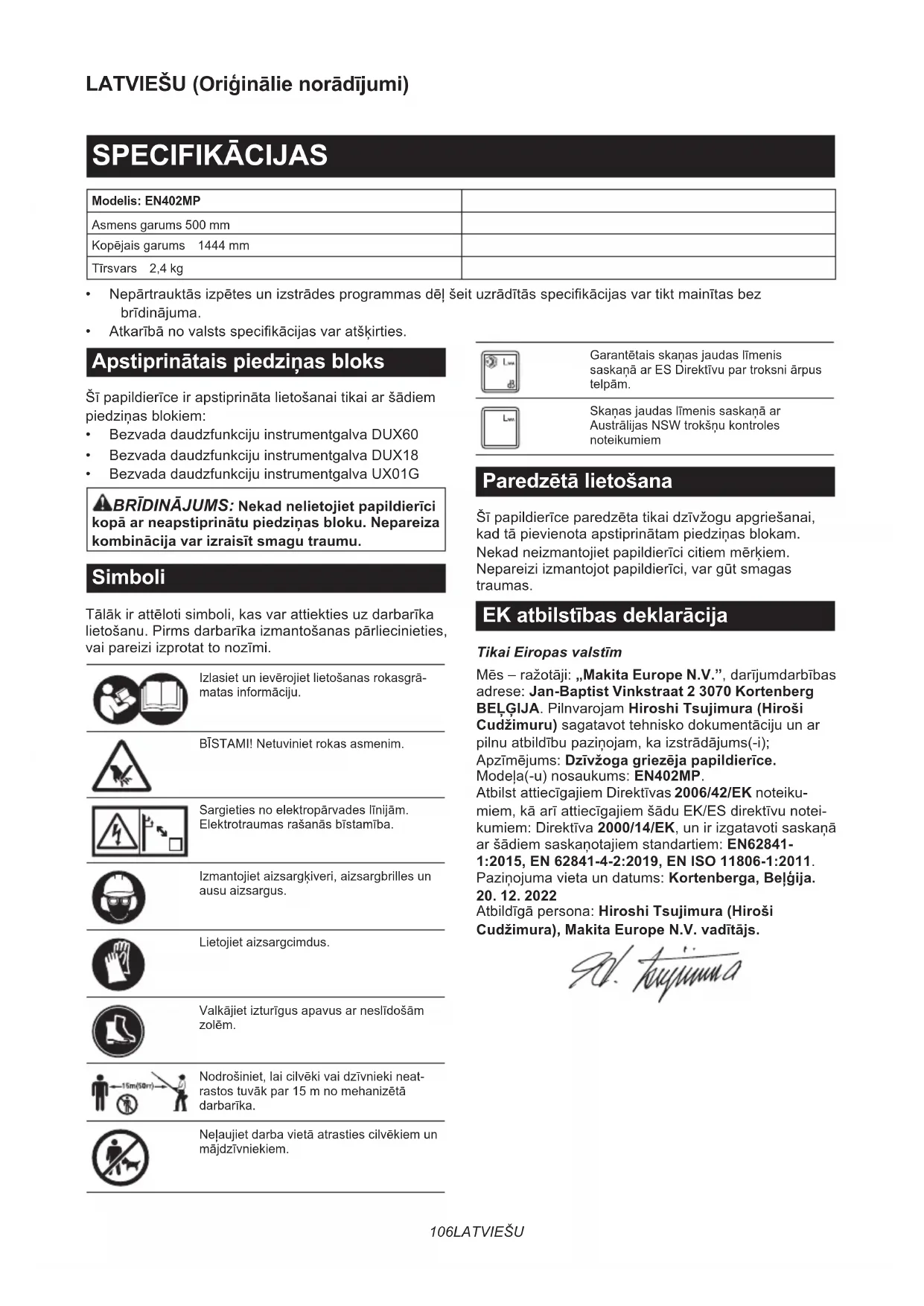

LIETOŠANAS INSTRUKCIJA EN402MP MAKITA

Modelis: EN402MP
Asmens garums 500 mm
Kopējais garums 1444 mm
Tīrsvars 2,4 kg

• Nepārtrauktās izpētes un izstrādes programmas dēl šeit uzrādītās specifikācijas var tikt mainītas bez brīdinājuma.
• Atkarībā no valsts specifikācijas var atšķirties.

Apstiprinātais piedziņas bloks

Šī papildierīce ir apstiprināta lietošanai tikai ar šādiem piedziņas blokiem:

• Bezvada daudzfunkciju instrumentgalva DUX60
• Bezvada daudzfunkciju instrumentgalva DUX18
• Bezvada daudzfunkciju instrumentgalva UX01G

⚠️BRĪDINĀJUMS: Nekad nelietojiet papildierīci kopā ar neapstiprinātu piedziņas bloku. Nepareiza kombinācija var izraisīt smagu traumu.

Simboli

Tālāk ir attēloti simboli, kas var attiekties uz darbarīka lietošanu. Pirms darbarīka izmantošanas pārliecinieties, vai pareizi izprotat to nozīmi.

Izlasiet un ievērojiet lietošanas rokasgrā-matas informāciju.

BĪSTAMI! Netuviniet rokas asmenim.

Sargieties no elektropārvades līnijām. Elektrotraumas rašanās bīstamība.

Izmantojiet aizsargkiveri, aizsargbrilles un ausu aizsargus.

Lietojiet aizsargcimdus.

Valkājiet izturīgus apavus ar neslīdošām zolēm.

Nodrošiniet, lai cilvēki vai dzīvnieki neatrastos tuvāk par 15 m no mehanizētā darbarīka.

Neļaujiet darba vietā atrasties cilvēkiem un mājdzīvniekiem.

Garantētais skaņas jaudas līmenis saskaņā ar ES Direktīvu par troksni ārpus telpām.

Skaņas jaudas līmenis saskaņa ar Austrālijas NSW trokšņu kontroles noteikumiem

Paredzētā lietošana

Šī papildierīce paredzēta tikai dzīvžogu apgriešanai, kad tā pievienota apstiprinātam piedziņas blokam. Nekad neizmantojiet papildierīci citiem mērķiem. Nepareizi izmantojot papildierīci, var gūt smagas traumas.

EK atbilstības deklarācija

Tikai Eiropas valstim

Mēs – ražotāji: „Makita Europe N.V.”, darījumdarbības adrese: Jan-Baptist Vinkstraat 2 3070 Kortenberg BELGIJA. Pilnvarojam Hiroshi Tsujimura (Hiroši Cudžimuru) sagatavot tehnisko dokumentāciju un ar pilnu atbildību paziņojam, ka izstrādājums(-i);

Apzīmējums: Dzīvžoga griezēja papildierīce. Modela(-u) nosaukums: EN402MP.

Atbilst attiecīgajiem Direktīvas 2006/42/EK noteikumiem, kā arī attiecīgajiem šādu EK/ES direktīvu noteikumiem: Direktīva 2000/14/EK, un ir izgatavoti saskaņā ar šādiem saskaņotajiem standartiem: EN62841-1:2015, EN 62841-4-2:2019, EN ISO 11806-1:2011. Paziņojuma vieta un datums: Kortenberga, Belģija. 20. 12. 2022

Atbildīgā persona: Hiroshi Tsujimura (Hiroši Cudžimura), Makita Europe N.V. vadītājs.

1. hyuunna

DROŠĪBAS BRĪDINĀJUMI

Drošības noteikumi bezvadu dzīvžoga griezēja ar kātu lietošanai

1. Visas kermena daļas turiet pēc iespējas tālāk no asmens. Kad asmeņi kustas, neņemiet nogriezto materiālu un neturiet griežamo materiālu. Asmeņi turpina kustēties arī pēc slēdža izslēgšanas. Dzīvžoga griezēja lietošanas laikā īss neuzmanības brīdis var izraisīt nopietnus savainojumus.
2. Pārnēsājiet dzīvžoga griezēju aiz roktura un ar apturētu asmeni, raugoties, lai netiktu nospiests ieslēgšanas/izslēgšanas slēdzis. Pareiza dzīvžoga griezēja pārnēsāšana samazinās nejaušas ieslēgšanas un tās izraisītu savainojumu risku.
3. Transportējot vai glabājot dzīvžoga griezēju, vienmēr uzlieciet asmens apvalku. Pareiza dzīvžoga griezēja izmantošana mazinās asmens izraisītu traumu risku.
4. Tīrot iestrēgušus materiālus vai apkopjot ierīci, raugieties, lai visi slēdži būtu izslēgti un akumulatora kasetne izņemta vai atvienota. Negaidīta dzīvžoga griezēja iedarbošanās apkopes vai iestrēgušu materiālu tīrīšanas laikā var izraisīt nopietnus savainojumus.
5. Turiet dzīvžoga griezeju tikai pie izolētajām satveršanas virsmām, jo asmens var saskarties ar apslēptu elektroinstalāciju. Asmenim saskaroties ar vadu, kurā ir spriegums, dzīvžoga griezeja ārējās metāla virsmas var vadīt strāvu un radīt lietotājam elektrotraumu.
6. Turiet visus strāvas vadus un kabelus atstatus no griešanas zonas. Krūmos vai dzīvžogos var būt paslēpti vadi, kurus var netīšām pārgriezt ar asmeni.
7. Neizmantojiet dzīvžoga griezēju sliktos laikapstāklos, jo īpaši laikā, kad iespējams zibens. Tādējādi samazinās zibens trieciena risks.
8. Lai samazinātu elektrotraumas risku, nelietojiet dzīvžoga griezēju ar kātu elektrības vadu tuvumā. Lietošana elektrolīnijas tuvumā vai saskarē ar to var izraisīt nopietnu savainojumu risku vai nāvi elektrotraumas rezultātā.
9. Strādājot ar dzīvžoga griezēju ar kātu, vienmēr turiet to ar abām rokām. Turiet dzīvžoga griezēju ar abām rokām, lai nezaudētu kontroli pār to.
10. Strādājot ar dzīvžoga griezēju ar kātu, vienmēr izmantojiet galvas aizsardzības līdzekļus. Krītošas atlūzas var izraisīt nopietnus savainojumus.

Papildu drošības norādījumi

Sagatavošanās

1. ŠIS DZIVŽOGA GRIEZĖJS VAR IZRAISĪT NOPIETNUS SAVAINOJUMUS. Uzmanīgi izlasiet pareizas darbarīka lietošanas, sagatavošanas, apkopes, ieslēgšanas un izslēgšanas norādījumus. Izprotiet darbarīka vadības funkcijas un pareizas izmantošanas instrukcijas.

2. Pirms darbarika lietošanas pārbaudiet, vai dzīvžogā vai krūmos neatrodas traucējoši priekšmeti, piemēram, stieplu žogs vai vadi.

3. Dzīvžoga apgriezējmašīnu nedrīkst izmantot bērni vai jaunieši, kas jaunāki par 18 gadiem. Jauniešus, kam ir vairāk par 16 gadiem, var neiekļaut šajā ierobežojumā, ja tie saņem apmācību speciālista uzraudzībā.
4. Avārijas situācijā nekavējoties izslēdziet darbarīku un izņemiet akumulatora kasetni.
5. BİSTAMI - Netuviniet rokas asmenim. Saskaroties ar asmeni, varat güt smagas traumas.
6. Pirmajā lietošanas reizē lietotājiem ir jāpie-aicina pieredzējis lietotājs, kas parādītu, kā darbarīks ir jālieto.
7. Pirms darba sākšanas pārbaudiet, vai darba vietā nav stieplu žogu, akmeņu vai citu cietu priekšmetu. Šādi priekšmeti var sabojāt asmeņus.
8. Dzivžoga apgriezejmašinu lietojiet tikai, ja esat labā fiziskajā stāvokli. Ja esat noguris, jūsu uzmanība būs samazināta. Īpaši uzmanīgs esiet darba dienas beigās. Visus darbus veiciet mierīgi un uzmanīgi. Lietotājs ir atbildīgs par visiem bojājumiem trešajai pusei.
9. Pirms darba uzsākšanas pārbaudiet, lai pārlie-cinātos, ka apgriezējmašīna ir labā un drošā darba kārtībā. Nodrošiniet, lai aizsargi ir uzstā-dīti atbilstoši. Ja dzīvžoga apgriezējmašīna nav pilnībā salikta, to nedrīkst lietot.
10. Izvairieties no bīstamas vides. Darbarīku neizmantojiet mitrās vai slapjās vietās un lietū. Ja darbarīkā iekļūs ūdens, palielināsies elektrotraumas rašanās draudi.

Individuālās aizsardzības līdzekļi

1. Dzivžoga apgriezejmašinas pamata aprikojumā ir ietverti izturīgas ādas darba cimdi, un darbarika lietošanas laikā tie vienmēr ir jāvalkā. Uzvelciet arī stingrus apavus ar neslīdošu zoli.
2. Lai novērstu dzirdes bojājumus, lietojiet dzirdes aizsarglidzeklus, piemēram, aizsargaustiņas.
3. Lietojiet aizsargkiveri, aizsargbrilles un aiz-sargcimdus, lai sevi pasargātu no lidojošiem zariem vai kritošiem priekšmetiem.
4. Pieskaroties asmenim vai pielāgojot asmens lenki, vienmēr lietojiet aizsargcimdus. Asmeņi var smagi sagriezt kailas rokas.

Ekspluatācija

1. Ekspluatācijas laikā obligāti turiet darbarīku ar abām rokām. Darbināšana ar vienu roku var jums likt zaudēt kontroli un izraisīt nopietnus savainojumus.
2. Darbinot darbarīku, vienmēr pārliecinieties, ka darba pozīcija ir droša. Stiepšanās ar darbarīku pārāk tālu, it īpaši no kāpnēm, ir ľoti bīstama. Neveiciet darbu, stāvot uz objektiem, kas ir nestabili vai ľodzīgi.
3. Darbinot darbarīku, nelietojiet vienlaikus vairā-kas jostas vai plecu siksnas.
4. Izmantošanas laikā nodrošiniet, lai cilvēki vai dzīvnieki neatrastos tuvāk par 15 m no darbarīka. Izslēdziet darbarīku, tiklīdz kāds tuvojas.

5. Ja darbarīks trāpa pa kādu objektu vai sāk radīt neparastus trokšņus vai vibrācijas, neka- vējoties izslēdziet darbarīku, izņemiet akumu- latora kasetni un ľaujiet darbarīkam apstāties. Tad veiciet šādas darbības:

6. pārbaudiet, vai nav bojājumu;

7. pārbaudiet, vai nav valīgu daļu, un, ja ir, pievelciet tās;

8. bojātas daļas salabojiet vai aizstājiet ar oriģinālajām rezerves daļām.

9. Izmantojiet darbarīku tikai tam paredzētajam nolūkam. Neizmantojiet darbarīku citiem mērkiem.

10. Izslēdziet darbarīku un izņemiet akumulatora kasetni šādos gadījumos:

11. tīrot vai atbrīvojot nosprostojumu;

12. pārbaudot, pārnēsājot vai apkopjot darbarīku;
13. pielāgojot škēru asmeņu darba pozīciju;

14. atstājot darbarīku bez uzraudzības.

15. Pirms darbarika iedarbināšanas pārliecinieties, ka tas ir pareizi novietots darba vietā.

16. Nedarbiniet darbarīku ar bojātiem vai pārlieku nodilušiem škēru asmeniem.

17. Vienmēr pārbaudiet apkārtni un piesargieties no iespējamiem apdraudējumiem, kurus varat nepamanīt darbarīka trokšņa dēļ.

18. Darbības laikā uzmanieties, lai nejauši nesaskartos ar metāla sētu vai citiem cietiem priekšmetiem. Asmens var salūzt un radīt nopietnus savainojumus.

19. Izvairieties no nejaušas ieslēgšanas. Nepārnēsājiet darbarīku ar uzstādītu akumulatora kasetni vai ar pirkstu uz slēdža. Uzstādot akumulatora kasetni, pārliecinieties, ka slēdzis ir izslēgts.

20. Paceļot vai turot darbarīku, nesatveriet to aiz griešanas asmeņiem vai griezējmalām.

21. Nelietojiet darbarīku ar spēku. Darbs veiksies labāk un ar mazāku traumu bīstamību, ja ierīci izmantosit paredzētajā ātrumā.

22. Nelietojiet darbarīku lietus laikā vai mitros un slapjos apstākļos. Elektromotors nav ūdensizturīgs.

23. Darba laikā stingri turiet darbarīku.

24. Lieki nedarbiniet darbarīku bez slodzes.

25. Pirms škēru asmeņu pārbaudīšanas, klūmju novēršanas vai asmeņos iesprūdušo materiālu izņemšanas vienmēr izslēdziet darbarīku un izņemiet akumulatora kasetni.

26. Nekādā gadījumā nevērsiet škēru asmeņus pret sevi vai citiem.

27. Ja asmeņi apstājas, jo ekspluatācijas laikā starp asmeņiem iesprūduši svešķermeņi, izslēdziet darbarīku un izņemiet akumulatora kasetni, tad, izmantojot instrumentus, pie-mēram, knaibles, izņemiet svešķermeņus. lespējams savainoties, izņemot svešķermeņus ar roku, jo izņemšanas laikā asmeņu darbība var izraisīt asmeņu kustēšanos.

28. Uzstādot un noņemot asmens aizsargu, uzmanieties, lai nesavainotu rokas.

Elektrodrošība un akumulatora drošība

1. Izvairieties no bīstamas vides. Neizmantojiet darbarīku mitrās vai slapjās vietās un lietū. Ja darbarīkā iekļūst ūdens, palielinās elektriskās strāvas trieciena risks.

2. Neatbrīvojieties no akumulatora(-iem), to(-s) dedzinot. Var rasties eksplozija. Skatiet attiecīgos valsts noteikumus, lai uzzinātu īpašus norādīju-mus izmešanai atkritumos.

3. Akumulatoru(-s) nedrīkst atvērt vai sabojāt. Iztecējušais elektrolīts ir kodīgs un var nodarīt kai-tējumu acīm vai ādai. Norijot tas var būt toksisks.

4. Nelādējiet akumulatoru lietū vai mitrās vietās.

5. Nelādējiet akumulatoru ārpus telpām.

6. Neaiztieciet lādētāju, kā arī lādētāja spraudni vai spailes ar slapjām rokām.

Apkope un glabāšana

1. Kad darbarīks ir apturēts apkopei, apskatei vai glabāšanai, izslēdziet darbarīku, izņemiet akumulatora kasetni un pārliecinieties, ka visas kustīgās daļas ir apturētas. Pirms apskates, apkopes vai pielāgošanas ľaujiet darbarīkam atdzist.

2. Laujiet darbarikam atdzist arī pirms tā novietošanas glabāšanā.

3. Kad darbarīks netiek izmantots, uzlieciet asmens aizsargu un glabājiet to iekštelpās, sausā un aizslēgtā vietā, kur nevar pieklūt bērni.

4. Apkopiet darbarīku rūpīgi. Uzturiet griezējmalas asas un tīras, lai darbarīks darbotos vislabāk un lai samazinātu savainojumu risku. levērojiet eļlošanas un piederumu maiņas norādījumus. Gādājiet, lai rokturi būtu sausi, tīri un uz tiem nebūtu eļlas un smērvielas.

5. Pārbaudiet bojātās detaļas. Pirms darbarīka turpmākās lietošanas jebkura bojātā detaļa rūpīgi jāpārbauda, lai pārliecinātos, ka tā dar-bosies pareizi un pildīs paredzēto funkciju. Pārbaudiet, vai kustīgās daļas ir pareizi savir-zītas, brīvi kustas, nav salūzušas; pārbaudiet to stiprinājumus un citus apstākļus, kas var ietekmēt putekļsūcēja darbību. Bojāts aizsargs vai citas daļas pienācīgi jāsaremontē vai jāno-maina pilnvarotā apkopes centrā.

6. Izmantojiet tikai oriğinālās rezerves daļas.

7. Pārvietojot darbarīku, tostarp darba laikā, vienmēr izņemiet akumulatora kasetni un uzlieciet asmens aizsargu uz šķēru asmeņiem. Nekad nenesiet un nepārvietojiet darbarīku, kamēr asmeņi kustas. Asmeni nekad nedrīkst satvert ar rokām.

8. Pēc darbarīka lietošanas un pirms novietošanas glabāšanā uz ilgāku laiku vienmēr iztīriet to, it īpaši škēru asmeņus. Nedaudz ieeļjojiet škēru asmeņus un uzlieciet apvalku.

9. Nemetiet akumulatoru ugunī. Elements var sprāgt. Skatiet attiecīgos valsts noteikumus, lai uzzinātu īpašus norādījumus izmešanai atkritumos.

10. Akumulatorus nedrīkst atvērt vai sabojāt. Iztecējušais elektrolīts ir kodīgs un var nodarīt kaitējumu acīm vai ādai. Norijot tas var būt toksisks.

11. Nelādējiet akumulatoru lietū vai mitrās vietās.

SAGLABĀJIET ŠOS NORĀDĪJUMUS.

ABRĪDINĀJUMS: NEPIELĀUJIET to, ka labu iemaņu vai izstrādājuma labas pārzināšanas (darbarīku atkārtoti ekspluatējot) rezultātā vairs stingri neievērojat šī izstrādājuma drošības noteikumus. NEPAREIZI LIETOJOT darbarīku vai neievērojot šajā instrukciju rokasgrāmatā minētos drošības noteikumus, var tikt gūtas smagas traumas.

DETALU APRAKSTS

Att.1: 1. Asmeņu apvalks 2. Lenķa regulēšanas rokturis 3. Uzmava 4. Škēru asmeņi 5. Slīdes svira 6. Priekšējais rokturis

MONTĀŽA

⚠️BRĪDINĀJUMS: Pirms aprīkojuma salikšanas vai regulēšanas izslēdziet motoru un izņemiet akumulatora kasetni. Pretējā gadījumā ierīce var nejauši sākt darboties un radīt ievainojumus.
⚠️BRĪDINĀJUMS: Veicot aprīkojuma salikšanu vai regulēšanu, vienmēr nolieciet to guļus. Aprīkojuma salikšana vai regulēšana stateniskā stāvoklī var radīt smagu traumu.
⚠️BRĪDINĀJUMS: levērojiet brīdinājumus un piesardzības norādījumus nodaļa “DROŠĪBAS BRĪDINĀJUMI” un piedziņas bloka lietošanas rokasgrāmatā.

Papildierīces salikšana

1. Nonemiet papildierīces vāciņu.
   ▶ Att.2: 1. Vāciņš
2. levietojiet cauruli papildierīcē tā, lai atvere caurulē būtu savietota ar atveri papildierīcē. Vispirms stingri pievelciet īsāko skrūvi un pēc tam pievelciet garāko skrūvi, lai nostiprinātu cauruli.
   Att.3: 1. Atvere 2. Caurule 3. Skrūve (īsākā) 4. Skrūve (garākā)

PIEZIME: Pievelkot bultskrūves, izmantojiet 4,0–6,0 N·m pievilkšanas griezes momentu.

Papildu caurules piestiprināšana

⚠UZMANĪBU: Vienmēr pēc montāžas pārbau-diet, vai papildierīces caurule ir cieši nostiprināta. Ja papildierīce nav pareizi uzmontēta, tā var atvieno-ties no piedziņas bloka un izraisīt traumas.

Papildu cauruli piestipriniet pie piedziñas bloka.

1. Nonemiet vāciņu no caurules gala.

▶ Att.4: 1. Caurule 2. Vāciņš

IEVĚRĪBAI: Neatbrīvojieties no vāciņa, jo tas būs vajadzīgs papildierīces glabāšanai.

1. Pagrieziet sviru pret papildierīci.
   ▶ Att.5: 1. Svira
2. Savietojiet tapu ar bultas atzīmi uz piedziņas bloka. Virziet cauruli, līdz atbrīvošanas poga izbīdās uz āru.

Novietojuma līnijai ir jāatrodas tieši pretī bultas atzīmei uz piedziņas bloka, un bultas atzīmēm uz piedziņas bloka un caurules ir jābūt vērstām vienai pret otru.

Att.6: 1. Atlaišanas poga 2. Bultas atzīme uz piedziņas bloka 3. Tapa 4. Novietojuma līnija 5. Bultas atzīme uz caurules

Pārliecinieties, ka sviras virsma ir novietota paralēli caurulei.

IEVĚRĪBAI: Nepievelciet sviru, ja nav ievietota papildierīces caurule. Citādi svira var pārāk cieši savilkt piedziņas vārpstas atveri un to sabojāt.

Lai noņemtu cauruli, pagrieziet sviru pret papildierīci un, spiežot atbrīvošanas pogu, izvelciet cauruli.

Att.8: 1. Atlaišanas poga 2. Svira 3. Caurule

Škēru asmeņu uzstādīšana vai noņemšana

⚠ UZMANĪBU: Mainot šķēru asmeņus, vienmēr uzvelciet cimdus, lai rokām nebūtu tiešas saskares ar asmeņiem.
⚠ UZMANĪBU: Pirms šķēru asmeņu noņemšanas vai uzstādīšanas uzstādiet asmeņu apvalku.

IEVĚRĪBAI: Škēru asmeņu nomaiņas gadījumā nenoslaukiet smērvielu no palaides vārpstas.

PIEZIME: Pirms škēru asmeņu uzstādīšanas vai noņemšanas atlokiet papildierīci, lai tā būtu taisnā līnijā ar cauruli.

1. Uzlieciet asmeņu apvalku škēru asmeņiem.
   ▶ Att.9: 1. Asmeņu apvalks
2. Novietojiet papildierīci kājām gaisā.
3. Izmantojot sešstūru uzgriežņu atslēgu, izskrūvējiet 4 skrūves un noņemiet aizsargu un plāksni (lielo).
   Att.10: 1. Skrūve 2. Apvalks 3. Plāksne (lielā)
4. Ar plakangala skrūvgriezi pagrieziet palaides vārpstu tā, lai tā atrastos attēlā parādītajā pozīcijā.
   Att.11: 1. Palaides klokis
5. Izskrūvējiet 2 skrūves.
   ▶ Att.12: 1. Skrūve
6. Noņemiet filca paliktni (īso), filca paliktni (garo), plāksni (mazo) un uzmavas.
   Att.13: 1. Filca paliktnis (īsais) 2. Filca paliktnis (garais) 3. Plāksne (mazā) 4. Uzmava
7. Nonemiet škēru asmenus no papildierīces.
   Att.14

8. Noņemiet asmens apvalku un uzlieciet to jaunajiem škēru asmeņiem.

9. Nonemiet puteklu aizsargu no škēru asmeņiem un uzstādiet to uz jaunajiem škēru asmeņiem attēlā parādī-tajā pozīcijā.

Att.15: 1. Puteklu aizsargs

1. levietojiet 5. darbībā izskrūvēto skrūvi škēru asmeņu atverē caur asmens aizsarga atveri.

Att.16: 1. Atvere 2. Skrūve

1. Uzklājiet nelielu smērvielas daudzumu zonā ap palaides vārpstu. Uzstādiet škēru asmeņus uz papildierīces.

Att.17

1. Uzstādiet uzmavas un plāksni (mazo) uz škēru asmeņiem un pēc tam pievelciet skrūvi.

Att.18: 1. Skrūve 2. Plāksne (mazā) 3. Uzmava

1. Izskrūvējiet 10. darbībā škēru asmeņu atverē ieskrūvēto skrūvi un tad pievelciet to, lai nofiksētu škēru asmeņus.

2. Uzstādiet filca paliktni (īso) un filca paliktni (garo).

Att.19: 1. Filca paliktnis (īsais) 2. Filca paliktnis (garais)

1. Piestipriniet plāksni (lielo) un aizsargu un pēc tam pievelciet 4 skrūves.

Att.20: 1. Skrūve 2. Apvalks 3. Plāksne (lielā)

IEVĒRĪBAI: Ja škēru asmeņi nedarbojas pareizi, asmeņi nepareizi saslēdzas ar palaides kloķi. Noņemiet un vēlreiz uzstādiet asmeņus.

IEVĚRĪBAI: Ja ir nolietojušās detaļas, kas nav šķēru asmeņi, piemēram, kloķis, vērsieties Makita pilnvarotos apkopes centros, lai iegūtu rezerves daļas vai veiktu remontu.

FUNKCIJU APRAKSTS

⚠UZMANĪBU: Pirms darbarīka regulēšanas vai tā darbības pārbaudes vienmēr pārliecinieties, ka darbarīks ir izslēgts un akumulatora kasetne ir izņemta.

Zāgēšanas leŋka pielāgošana

⚠UZMANĪBU: Pirms regulējat griešanas leņķi, vienmēr pārliecinieties, vai darbarīks ir izslēgts.

Galvas lenki var pielāgot 13 pozīcijās. Lai mainītu galvas lenki, veiciet tālāk aprakstītās darbības.

1. Turiet lenka regulēšanas rokturi un noregulējiet galvas lenki, pavelkot slīdes sviru, un pēc tam atlaidiet slīdes sviru.

Att.21: 1. Slīdes svira 2. Lenka regulēšanas rokturis

1. Viegli pakustiniet galvu, līdz tā nofiksējas ar klikški.

PIEZIME: Pirms darbarika lietošanas pārliecinieties, ka galva ir nofiksēta vietā.

EKSPLUATĀCIJA

⚠ BRĪDINĀJUMS: levērojiet brīdinājumus un piesardzības norādījumus nodaļa “DROŠĪBAS BRĪDINĀJUMI” un piedziņas bloka lietošanas rokasgrāmatā.

Darbarīka lietošana

⚠ BRĪDINĀJUMS: Neizmantojiet darbarīku elektrolīnijas tuvumā. Lietošana elektrolīnijas tuvumā vai nonākšana saskarē ar to var izraisīt nopietnu savainojumu risku vai nāvi elektrotraumas rezultātā.

ABRĪDINĀJUMS: Nelieciet rokas šķēru asmeņu tuvumā.

⚠ BRĪDINĀJUMS: Vienmēr īpaši sekojiet, lai nodrošinātu darbarīka vadību. Neļaujiet darbarī-kam atlēkt savā vai citu cilvēku virzienā darba vietas tuvumā. Ja zaudē kontroli pār darbarīku, smagas traumas var gūt gan operators, gan cilvēki tuvumā.

⚠ UZMANĪBU: Pēc iespējas nelietojiet darbarīku Įoti karstā laikā. Lietojot darbarīku, ņemiet vērā savu fizisko stāvokli.

⚠ UZMANĪBU: Griešanas laikā uzmanieties, lai nejauši nesaskartos ar metāla sētu vai citiem cietiem priekšmetiem. Škēru asmeņi var salūzt un izraisīt nopietnus savainojumus.

⚠ UZMANĪBU: Uzmanieties, lai šķēru asmeni nesaskartos ar zemi. Darbarīks var atsisties un radīt nopietnus savainojumus.

⚠ UZMANĪBU: Stiepšanās pāri kaut kam ar dzīv-žogu apgriezējmašīnu, it īpaši no pieslienamajām kāpnēm, ir ħoti bīstama. Neveiciet darbu, stāvot uz nestabiliem un neizturīgiem objektiem.

IEVĚRĪBAI: Ar šo darbarīku nemēģiniet nogriezt zarus, kuru diametrs pārsniedz 10 mm. Pirms darbarīka izmantošanas vispirms ar zaru šķērēm nogrie- ziet zarus 10 cm zemāk nekā griešanas augstums.

Att.22: (1) Griešanas augstums (2) 10 cm

IEVĒRĪBAI: Negrieziet nokaltušus kokus vai līdzīgus cietus priekšmetus. Tādējādi varat sabojāt darbarīku.

IEVĚRĪBAI: Ar škēru asmeņiem negrieziet zāli vai nezāles. Škēru asmeņi var sapīties zālē vai nezālēs.

Turiet darbarīku ar abām rokām aiz piedziņas bloka priekšējā roktura vai papildierīces priekšējā roktura un aiz piedziņas bloka aizmugurējā roktura.

Turot nospiestu atblokēšanas sviru, nospiediet slēdža mēlīti un tad pārvietojiet darbarīku uz priekšu.

Att.24

Pamata darbībai sasveriet škēru asmeņus griešanas virzienā un lēnām un mierīgi pārvietojiet tos ar ātrumu no 3 līdz 4 sekundēm metrā.

Att.25

Lai līdzeni apgrieztu dzīvžoga sānu daļu, grieziet no apakšas uz augšu.

Att.26

Ja griežat, lai izveidotu apalu formu (apgriežot bukšus, rododendrus u. c.), grieziet no saknēm līdz galotnei, veidojot pabeigtu formu.

Att.27

APKOPE

⚠️BRĪDINĀJUMS: Pirms aprīkojuma pārbaudes vai apkopes izslēdziet dzinēju un izņemiet akumulatora kasetni. Pretējā gadījumā ierīce var nejauši sākt darboties un radīt ievainojumus.

⚠️BRĪDINĀJUMS: Veicot aprīkojuma pārbaudi vai apkopi, vienmēr nolieciet to guļus. Aprīkojuma salikšana vai regulēšana stateniskā stāvoklī var radīt smagus ievainojumus.

⚠ BRĪDINĀJUMS: levērojiet brīdinājumus un piesardzības norādījumus nodaļa “DROŠĪBAS BRĪDINĀJUMI” un piedziņas bloka lietošanas rokasgrāmatā.

⚠UZMANĪBU: Veicot pārbaudi vai apkopi, val-kājiet cimdus.

IEVĚRĪBAI: Nekad neizmantojiet gazolīnu, benzīnu, atšķaidītāju, spirtu vai līdzīgus šķidrumus. Tas var radīt izbalēšanu, deformāciju vai plaisas.

Lai saglabātu izstrādājuma DROŠU un UZTICAMU darbību, remontdarbus, apkopi un regulēšanu uzticiet veikt tikai Makita pilnvarotam vai rūpnīcas apkopes centram, un vienmēr izmantojiet tikai Makita rezerves daļas.

Darbarika tīrīšana

Tīriet darbarīku, noslaukot puteklus ar sausu drānu vai drānu, kas samērcēta ziepjūdenī un izgriezta.

IEVĚRĪBAI: Nekad neizmantojiet gazolīnu, benzīnu, atškaiditāju, spirtu vai līdzīgus šķidrumus. Tas var radīt izbalēšanu, deformāciju vai plaisas.

Škēru asmens tehniskā apkope

Pirms ekspluatācijas vai reizi stundā ekspluatācijas laikā uzklājiet uz škēru asmeņiem zemas viskozitātes ellu (mašīnelļu vai izsmidzināmu smērelļu).

Att.28

Pēc darba no abām škēru asmeņu pusēm notīriet puteklus, izmantojot stieplu suku, noslaukiet ar drānu un pēc tam uzklājiet uz škēru asmeņiem zemas viskozītātes ellu (mašīnellu vai izsmidzināmu smērellu).

Att.29

IEVĚRĪBAI: Nemazgājiet škēru asmenus ar údeni. Šīs norādes neievērošana var izraisīt rūsu vai darbarīka bojājumus.

IEVÉRĪBAI: Netīrumi un korozija izraisa pastiprinātu asmeņu berzi un saīsina darbības laiku ar vienu akumulatora uzlādi.

Glabāšana

Uzlieciet asmeņu apvalku uz šķēru asmeņiem tā, lai asmeņi nebūtu redzami. Darbarīku glabājiet bērniem nepieejamā vietā. Darbarīku glabājiet tādā vietā, kas pasargāta no mitruma un lietus. Ja glabājat papildierīci atsevišķi no piedziņas bloka, caurules galam uzlieciet vāciņu.

Att.30

Kustīgo dalu ellošana

IEVĒRĪBAI: Izpildiet aprīkojuma ellošanas biežuma un daudzuma norādījumus. Nepietiekama ellošana var sabojāt kustīgās detaļas.

Piedziñas vārpsta:

Ik pēc 30 darba stundām uzklājiet smērvielu (izmanto-jiet Makita smērvielu N No.2 vai līdzvērtīgu).

Att.31

PIEZIME: Originālo „Makita” smērvielu var nopirkt pie vietējā „Makita” izplatītāja.

Ellošana ar smērvielu

Ellošanas intervāls: ik pēc 25 darba stundām

1. Izņemiet skrūvi no atvēruma, lai varētu ieeļļot.
   Att.32: 1. Skrūve
2. Noņemiet smērvielas trauka vāciņu. Savietojiet smērvielas trauka snīpīti ar caurumu pārsegā un tad pagrieziet smērvielas trauku, lai pievienotu smērvielas trauka snīpīti caurumam.
   Att.33: 1. Smērvielas trauks 2. Atvere
3. lespiediet darbarikā smērvielu (aptuveni3 g).
4. Nonemiet smērvielas trauku.
5. leskrūvējiet skrūvi.

Škēru asmeņu asināšana

IEVĚRĪBAI: Ja asināšanas rezultātā šķēru asmeņi ir būtiski deformējušies, nomainiet šķēru asmeņus.

1. levietojiet darbarikā akumulatora kasetni.
2. leslēdziet un iedarbiniet darbarīku, lai augšējais asmens un apakšējais asmens būtu novietoti pamīšus.
   Att.34
3. Izslēdziet darbarīku un izņemiet no tā akumulatora kasetni.
4. Turiet vīli 45° lenkī un asiniet ar to augšējo asmeni no 3 pusēm.
   ▶ Att.35: (1) Vile (2) 45°

⚠ UZMANĪBU: Pirms škēru asmeņu asināšanas pārliecinieties, ka darbarīks ir izslēgts un akumulatora kasetne ir izņemta no darbarīka.

1. Novietojiet darbarīku otrādi un notīriet škēru asmeņu atskarpes, izmantojot galodu.
   Att.36: 1. Galoda
2. Turiet vīli 45° leŋkī un asiniet ar to apakšējo asmeni no 3 pusēm.
3. Novietojiet darbarīku normālā pozīcijā un notīriet škēru asmeņu atskarpes, izmantojot galodu.

PROBLÉMU NOVĚRŠANA

Pirms nodošanas remontā vispirms veiciet pārbaudi pats. Ja konstatējat klūmi, kas nav aprakstīta rokasgrāmatā, nemēģiniet darbarīku izjaukt. Dodieties uz Makita pilnvarotu apkopes centru un remontam vienmēr izmantojiet tikai Makita rezerves daļas.

Neatbilstošas darbības stāvoklis lespējamais iemesls (kļūme) Risinājums
Motors nesāk darboties. - Skatiet pie dziņas bloka lietošanas rokasgrāmatu.
Motors ātri apstājas. - Skatiet piedzīnas bloka lietošanas rokasgrāmatu.
Motora apgriezienu skaits nepalielinās.	- Skatiet piedzīnas bloka lietošanas rokasgrāmatu.
Šķēru asmeņi nekustas: ⇒ nekavējoties apturiet mašīnu!	Starp šķēru asmeņiem iesprūduši svešķermeņi.	Izslēdziet darbarīku un izņemiet akumulatora kasetni; tad ar instrumentiem, piemēram, knaiblēm, izņemiet iekērušos zarus vai netīrumus.
	Piedzīnas sistēma nedarbojas pareizi.	Dodieties to remontēt vietējā pilnvarotā apkopes centrā.
Pārmērīga vibrācija: ⇒ nekavējoties apturiet mašīnu!	Šķēru asmeņi ir salūzuši, saliekti vai nodiluši.	Nomainiet šķēru asmeņus.
	Piedzīnas sistēma nedarbojas pareizi.	Dodieties to remontēt vietējā pilnvarotā apkopes centrā.
Šķēru asmeņus un motoru nevar apturēt: ⇒ nekavējoties izņemiet akumulatoru!	Elektriska klūme. Izņemiet akumulatoru	un sazinieties ar vietējo piln- varoto apkopes centru, lai vienotos par remontu.

PAPILDU PIEDERUMI

⚠UZMANĪBU: Kopā ar šajā rokasgrāmatā aprakstīto Makita darbarīku ieteicams izmantot norādītos piederumus vai palīgierīces. Izmantojot citus piederumus vai palīgierīces, var izraisīt traumas. Piederumu vai palīgierīci izmantojiet tikai paredzēta-jam nolūkam.

Ja jums vajadzīga palīdzība vai precīzāka informācija par šiem piederumiem, vērsieties savā tuvākajā Makita apkopes centrā.

• Škēru asmens mezgls
• Smērvielas trauks
- Makita originālais akumulators un lādētājs

PIEZIME: Daži sarakstā norādītie izstrādājumi var būt iekļauti izstrādājuma komplektācijā kā standarta piederumi. Tie dažādās valstīs var būt atškirīgi.

SPECIFIKACIJOS
