Ürün Türü	Uzun saplı çit budama makası (aksesuar)
Marka	Makita
Model	EN402MP
Bıçak Uzunluğu	500 mm
Toplam Uzunluk	1444 mm
Net Ağırlık	2,4 kg
Uyumlu Motorlu Üniteler	DUX60, DUX18, UX01G (kablosuz)
Kesme Açısı Pozisyon Sayısı	13
Tavsiye Edilen Maks. Dal Çapı	10 mm
Tavsiye Edilen Kesme Hızı	Metre başına 3 ila 4 saniye
Montaj Cıvataları Sıkma Torku	4,0 – 6,0 N·m
Bıçak Yağlama Aralığı	Her kullanım saatinde (düşük viskoziteli yağ)
Motor Aksı Yağlama Aralığı	Her 30 çalışma saatinde
Gres Yağlama Aralığı	Her 25 çalışma saatinde
Tavsiye Edilen Kişisel Koruyucu	Kask, gözlük, eldiven, kaymaz botlar, kulak koruyucular
Seyirciler İçin Güvenlik Mesafesi	En az 15 m
CE Uygunluk Standartları	EN62841-1:2015, EN 62841-4-2:2019, EN ISO 11806-1:2011
Uygulanabilir Yönergeler	2006/42/CE, 2000/14/CE
Mevcut Yedek Parçalar	Makas bıçakları, bıçak koruyucu, gres tüpü, Makita pil ve şarj cihazı
Onarılabilirlik	Yetkili Makita satış sonrası servis merkezi

Sık sorulan sorular - EN402MP MAKITA

EN402MP çit budama makası hangi motorlu ünitelerle uyumludur?

EN402MP çit budama makası, Makita'nın kablosuz çok fonksiyonlu motorları DUX60, DUX18 ve UX01G ile kullanım için onaylanmıştır. Aksesuarı asla başka bir motorlu ünite ile kullanmayın.

Kafa kesme açısı nasıl ayarlanır?

Kesme açısı 13 pozisyonda ayarlanabilir. Açı ayar kolunu tutun ve kafayı yönlendirirken kayar kolu kavrayın. Kolu bırakın ve kafanın bir klik sesiyle sıkıca kilitlendiğini kontrol edin.

Kullanım sırasında hangi güvenlik önlemlerini almalıyım?

Her zaman bir güvenlik kaskı, koruyucu gözlük, eldiven ve kaymaz ayakkabılar giyin. İnsanları ve hayvanları en az 15 metre uzakta tutun. Ellerinizi bıçaktan uzak tutun ve aleti elektrik hatlarının yakınında kullanmayın.

Makas bıçakları nasıl bakım yapılır?

Kullanımdan önce ve her saat başı, bıçaklara düşük viskoziteli yağ (makine yağı veya sprey yağlayıcı) uygulayın. Kullanımdan sonra bıçakları tel fırça ile temizleyin, silin ve yağlayın. Bıçakları asla suyla yıkamayın.

10 mm'den kalın dalları kesebilir miyim?

Hayır, önerilen maksimum çap 10 mm'dir. Daha kalın dallar için, önce bir budama makası kullanarak kesme yüksekliğinin yaklaşık 10 cm altından kesin.

Makas bıçakları nasıl değiştirilir?

Pili çıkarın, bıçak koruyucusunu takın, aleti ters çevirin, kapak cıvatalarını sökün, krankı çevirin ve bıçakları çıkarın. Montaj için işlemi tersine çevirin. Eldiven giyin ve kranktaki gresi çıkarmayın.

Kullanım sırasında bıçaklar sıkışırsa ne yapmalıyım?

Aleti hemen durdurun ve pili çıkarın. Yabancı cisimleri pense veya benzer bir aletle çıkarın. Bıçaklar aniden hareket edebileceğinden asla ellerinizi kullanmayın.

Kullanımdan sonra çit budama makası nasıl saklanır?

Bıçaklara bıçak koruyucusunu takın. Aleti kuru ve kilitli bir yerde, çocukların erişemeyeceği şekilde saklayın. Aksesuarı motorlu üniteden ayırırsanız, boru ucuna kapağı takın.

Çit budama makasını yağmurda kullanmak mümkün müdür?

Hayır, aleti asla yağmurda veya nemli koşullarda kullanmayın. Elektrik motoru su geçirmez değildir ve su elektrik çarpması riskini artırır.

Yedek parçaları nereden alabilirim veya aksesuarı nerede tamir ettirebilirim?

Tüm onarımlar, orijinal yedek parçalar kullanılarak yetkili bir Makita satış sonrası servis merkezi tarafından yapılmalıdır. Makas bıçakları veya gres tüpü gibi parçaları Makita bayinizden satın alabilirsiniz.

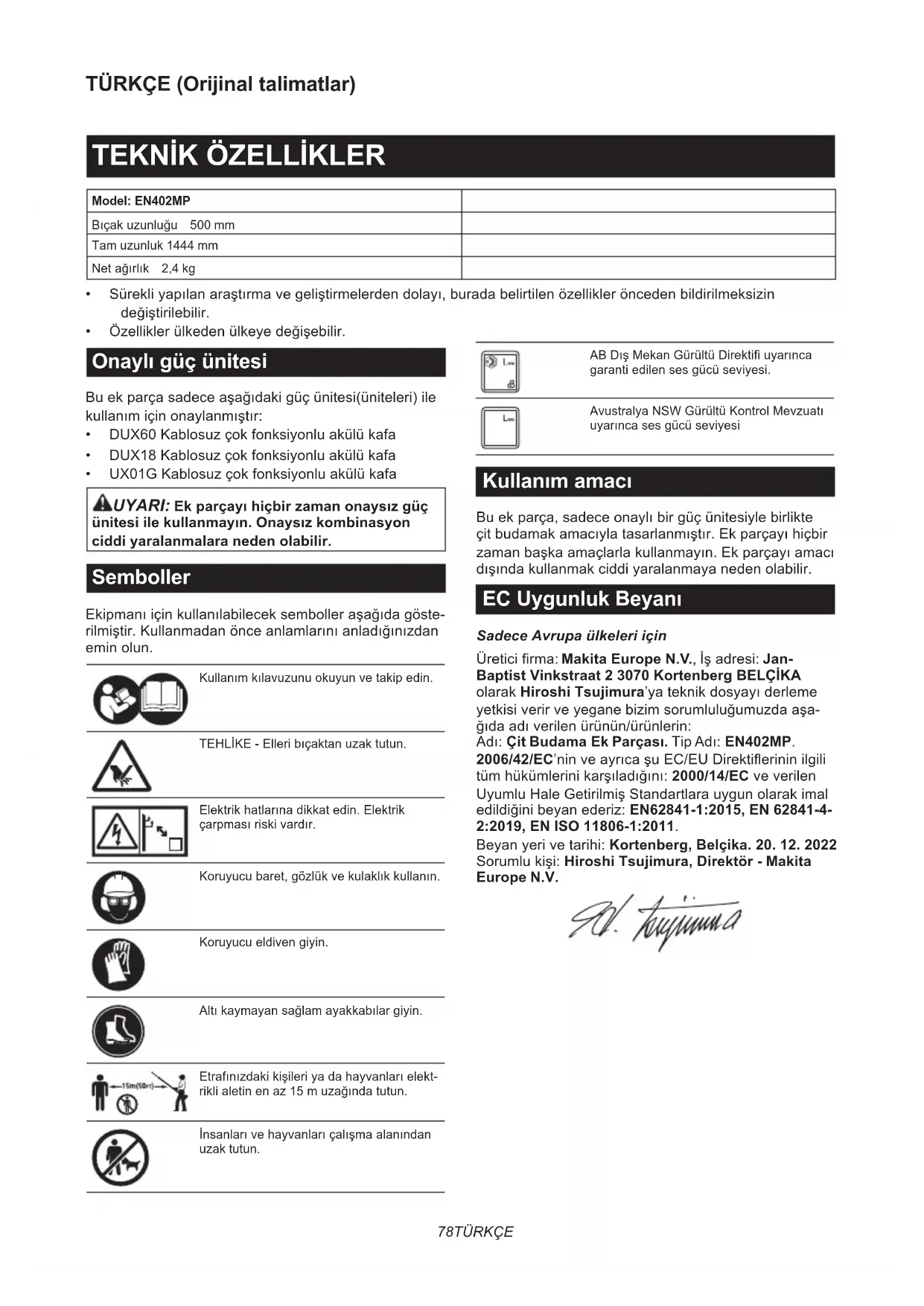

KULLANIM KILAVUZU EN402MP MAKITA

Model: EN402MP
Bıçak uzunluğu 500 mm
Tam uzunluk 1444 mm
Net ağırlık 2,4 kg

• Sürekli yapılan araştırma ve geliştirmelerden dolayı, burada belirtilen özellikler önceden bildirilmeksizin değiştirilebilir.
• Özellikler ülkeden ülkeye değişebilir.

Onaylı güç ünitesi

Bu ek parça sadece aşağıdaki güç ünitesi(üniteleri) ile kullanım için onaylanmıştır:

• DUX60 Kablosuz çok fonksiyonlu akülü kafa
• DUX18 Kablosuz çok fonksiyonlu akülü kafa
• UX01G Kablosuz çok fonksiyonlu akülü kafa

⚠UYARI: Ek parçayı hiçbir zaman onaysız güç ünitesi ile kullanmayın. Onaysız kombinasyon ciddi yaralanmalara neden olabilir.

Semboller

Ekipmanı için kullanılabilecek semboller aşağıda gösterilmiştir. Kullanmadan önce anlamlarını anladığınızdan emin olun.

Kullanım kılavuzunu okuyun ve takip edin.

TEHLİKE - Elleri bıçaktan uzak tutun.

Elektrik hatlarına dikkat edin. Elektrik çarpması riski vardır.

Koruyucu baret, gözlük ve kulaklık kullanın.

Koruyucu eldiven giyin.

Altı kaymayan sağlam ayakkabılar giyin.

Etrafınızdaki kişileri ya da hayvanları elektrikli aletin en az 15 m uzağında tutun.

İnsanları ve hayvanları çalışma alanından uzak tutun.

AB Dış Mekan Gürültü Direktifi uyarınca garanti edilen ses gücü seviyesi.

Avustralya NSW Gürültü Kontrol Mevzuatı uyarınca ses gücü seviyesi

Kullanım amacı

Bu ek parça, sadece onaylı bir güç ünitesiyle birlikte çit budamak amacıyla tasarlanmıştır. Ek parçayı hiçbir zaman başka amaçlarla kullanmayın. Ek parçayı amacı dışında kullanmak ciddi yaralanmaya neden olabilir.

EC Uygunluk Beyani

Sadece Avrupa ülkeleri için

Üretici firma: Makita Europe N.V., İş adresi: Jan-Baptist Vinkstraat 2 3070 Kortenberg BELÇİKA olarak Hiroshi Tsujimura'ya teknik dosyayı derleme yetkisi verir ve yegane bizim sorumluluğumuzda aşağıda adı verilen ürünün/ürünlerin:

Adı: Çit Budama Ek Parçası. Tip Adı: EN402MP. 2006/42/EC'nin ve ayrıca şu EC/EU Direktiflerinin ilgili tüm hükümlerini karşıladığını: 2000/14/EC ve verilen Uyumlu Hale Getirilmiş Standartlara uygun olarak imal edildiğini beyan ederiz: EN62841-1:2015, EN 62841-4-2:2019, EN ISO 11806-1:2011.

Beyan yeri ve tarihi: Kortenberg, Belçika. 20. 12. 2022 Sorumlu kişi: Hiroshi Tsujimura, Direktör - Makita Europe N.V.

9d. hymuwa

GÜVENLİK UYARILARI

Akülü Yüksek Çit Budama Güvenlik Uyarıları

1. Vücudunuzun tüm kısımlarını biçaktan uzak tutun. Bıçaklar hareket halindeyken kesilen malzemeyi çıkarmaya ve kesilecek malzemeyi tutmaya çalışmayın. Anahtar kapatıldıktan sonra böçaklar harekete devam eder. Çit budamayı kullanırken bir anlık dikkatsizlik ciddi bir yaralanmayla sonuçlanabilir.
2. Çit budamayı, bıçak durmuş durumda iken kolundan tutarak ve hiçbir güç anahtarını çalıştırmamaya dikkat ederek taşıyın. Çit budamayı doğru bir şekilde taşımak yanlışlıkla başlatılma ve bunun sonucunda kesici bıçaklar sonucu yaralanma riskini azaltır.
3. Çit budamayı naklederken veya saklarken biçak kılıfını mutlaka takın. Çit budamayı doğru bir şekilde taşımak kesici biçaklarla yaralanma riskini azaltır.
4. Sıkışan malzemeyi çıkarırken veya üniteye bakım yaparken tüm güç anahtarlarının kapalı ve batarya takımının çıkarılmış veya ayrılmış olduğundan emin olun. Sıkışan malzemeyi çıkarırken veya bakım yaparken çit budamanın beklenmedik şekilde çalışması ciddi yaralanmalara neden olabilir.
5. Biçak gizli kablolara temas edebileceği için, çit budamayı sadece yalıtımlı kavrama yüzeylerinden tutun. Biçakların “akımlı” bir telle temas etmesi çit budamanın yalıtımsız metal kısımlarını “akımlı” hale getirebilir ve kullanıcıyı elektrik şokuna maruz bırakabilir.
6. Tüm güç kordonlarını ve kablolarını kesim alanından uzak tutun. Güç kordonları veya kabloları citlere veya çalılara saklanabilir ve biçak tarafından yanlışlıkla kesilebilir.
7. Özellikle yıldırım düşmesi riski olan kötü hava koşullarında çit budamayı kullanmayın. Bu, yıldırım çarpma riskini azaltır.
8. Elektrik çarpması riskini azaltmak için yüksek çit budamayı her türlü elektrik hattının yanında asla kullanmayın. Elektrik hatlarıyla temas veya bunların yanında kullanmak ciddi yaralanma veya ölümle sonuçlanacak elektrik çarpmasına neden olabilir.
9. Yüksek çit budamayı kullanırken daima iki elinizi kullanın. Kontrol kaybını önlemek için yüksek çit budamayı iki elle tutun.
10. Yüksek çit budamayı başınızdan daha yukarıda kullanırken daima baret kullanın. Düşen dökün-tüler ciddi yaralanmaya neden olabilir.

İlave Güvenlik Talimatları

Hazırlık

1. BU ÇİT BUDAMA CİDDİ YARALANMALARA YOL AÇABİLİR. Aletin doğru taşınması, hazırlanması, bakımı, çalıştırılması ve durdurulması için talimatları dikkatlice okuyun. Aletin tüm kontrollerine ve düzgün kullanımına aşinalık kazanın.

2. Aleti çalıştırmadan önce çitleri ve çalışlıkları, tel örgü veya gizli kablo gibi yabancı maddelere karşı kontrol edin.

3. Çit budama, çocuklar ve 18 yaşın altındaki gençler tarafından kullanılmamalıdır. 16 yaşın üzerindeki gençler, bir uzmanın gözetiminde eğitim alıyorsa bu kısıtlamadan muaf tutulabilirler.
4. Acil bir durumda, derhal aleti kapatın ve batarya kartuşunu çıkarın.
5. TEHLİKE - Ellerinizi biçaktan uzak tutun. Bıçağa temas edilmesi ciddi yaralanmaya neden olur.
6. Aleti ilk kez kullanacak olanlar, deneyimli bir kullanıcıdan aletinin nasıl kullanılacağını göstermesi için yardım almalıdır.
7. Çalıştırmadan önce, çalışma alanında tel örgü, taş ya da başka katı nesnelerin olup olmadığına bakın. Bunlar bıçaklara zarar verebilir.
8. Çit budamayı yalnızca fiziksel durumunuz uygunsa kullanın. Yorgunsanız dikkatiniz azalır. Özellikle çalışma gününün son saatlerinde dikkatli olun. Tüm işlerinizi sakin ve dikkatli bir şekilde yürütün. Üçüncü taraflar üzerinde meydana gelebilecek tüm zararlardan kullanıcı sorumludur.
9. İşe başlamadan önce, budama aletinin iyi ve güvenli bir şekilde çalışır durumda olduğundan emin olun. Siperlerin yerine düzgün bir şekilde takıldığından emin olun. Çit budama, tam olarak monte edilmediği durumlarda kullanılmamalıdır.
10. Tehlikeli ortamlardan kaçının. Aleti nemli ya da ıslak yerlerde kullanmayın ve yağmura maruz bırakmayın. Makinenin içine su girmesi elektrik çarpması riskini arttıracaktır.

Kişisel koruyucu ekipmanlar

1. Dayanıklı deriden yapılmış iş eldivenleri çit budama aletinin temel ekipmanının parçasıdır ve bu aletle çalışırken daima giyilmelidir. Daima kaymaz tabanlı sağlam ayakkabılar giyin.
2. İşitme kaybını engellemek için kulak tıkacı gibi kulak koruyucu takın.
3. Uçuşan çer çöp veya düşen nesnelerden kendinizi korumak için koruyucu gözlük, güvenlik kaskı ve koruyucu eldiven takın.
4. Biçaklara dokunurken veya biçak açısını ayar- larken koruyucu eldiven giyin. Biçaklar çıplak elleri ağır biçimde kesebilir.

Kullanma

1. Aleti kullanırken daima iki elinizi kullanın. Tek el kullanılması kontrolün kaybedilmesine neden olabilir ve ciddi yaralanmalara yol açabilir.
2. Aleti kullanırken kullanım konumunun güvenli ve emniyetli olduğundan mutlaka emin olun. Aletle fazla ileriye uzanmak, özellikle bir merdivenden, aşırı derecede tehlikelidir. Sallanan veya zayıf hiçbir yerden çalışmayın.
3. Aleti kullanırken birden fazla kemer takımını ve/veya omuz askısını aynı anda takmayın.

4. Kullanım sırasında, etrafınızdaki kişileri ya da hayvanları aletten en az 15 m uzakta tutun. Biri yaklaştığı anda aleti durdurun.

5. Kesici parça herhangi bir nesneye çarpar veya alet anormal gürültü veya titreşim yapmaya başlarsa derhal aleti kapatın ve batarya kartuşunu çıkarın, aletin durmasını bekleyin. Daha sonra aşağıdaki adımları atın:

6. hasar kontrolü yapın

7. parçaların gevşek olup olmadığını kontrol edin, gevşek olanları sıkın

8. hasarlı tüm parçaları orijinal yedek parça-larla değiştirtin veya tamir ettirin.

9. Aleti sadece kullanım amacı doğrultusunda kullanın. Aleti başka amaçlarla kullanmayın.

10. Şu işlemlerden önce aletini kapatın ve batarya kartuşunu çıkarın:

11. temizleme veya bir tıkanıklığı giderme,

12. aleti kontrol etme, bakım yapma veya üzerinde çalışma,
13. keski bıçaklarının çalışma konumunu ayarlama,

14. aleti gözetimsiz bırakma.

15. Aleti çalıştırmadan önce aletin belirlenen çalışma konumuna doğru bir şekilde alındığından emin olun.

16. Aleti, hasarlı veya aşırı aşınmış keski bıçaklarıyla çalıştırmayın.

17. Her zaman etrafınıza dikkat edin ve aletin gürültüsü nedeniyle farkında olamayabileceğiniz olası tehlikelere karşı uyanık olun.

18. Çalışma sırasında metal bir çite ya da başka sert nesnelere temas etmemeye dikkat edin. Bıçak kırılır ve ciddi yaralanmaya neden olabilir.

19. İstem dışı başlatmayı önleyin. Batarya kartuşu takılı ve parmağınız düğmenin üzerindeyken aleti taşımayın. Batarya kartuşunu takarken anahtarın kapalı olduğundan emin olun.

20. Aleti kaldırırken veya tutarken açıkta kalan keskin bıçakları ya da keskin kenarları tutmayın.

21. Aleti zorlamayın. Tasarlandığı hızda kullanıldığı, alet işi daha iyi yapar ve yaralanma riski azalır.

22. Aleti yağmurda veya ıslak ya da çok nemli koşullarda kullanmayın. Elektrikli motor su geçirmez değildir.

23. Aleti kullanırken sıkıca tutun.

24. Aleti gereksiz yere yüksüz çalıştırmayın.

25. Keski bıçaklarını kontrol etmeden, arızalarla ilgilenmeden ya da keski bıçaklarına takılan yabancı maddeleri çıkarmadan önce daima aleti kapatın ve batarya kartuşunu çıkarın.

26. Keski bıçaklarının asla kendinize veya başkalarına doğrultmayın.

27. Çalışma sırasında bıçakların arasına yabancı maddelerin sıkışmasından dolayı bıçaklar hareket etmeyi keserse aleti kapatın ve batarya kartuşunu çıkarın, ardından yabancı maddeleri pense, vb. kullanarak çıkarın. Yabancı maddelerin elle çıkarılması, yabancı maddeleri çıkarmaya tepki olarak bıçaklar hareket edebileceğinden dolayı yaralanmaya neden olabilir.

28. Biçak kılıfını takıp çıkarırken ellerinizi incitmemeye dikkat edin.

Elektrik ve batarya güvenliği

1. Tehlikeli ortamlardan kaçının. Aleti nemli veya ıslak yerlerde kullanmayın ya da yağmura maruz bırakmayın. Aletin içine su girmesi elektrik çarpması riskini arttırır.
2. Bataryayı/bataryaları ateşe atmayın. Batarya hüresi patlayabilir. Bertaraf etmeye ilişkin olası özel talimatlar için yerel yönetmelikleri kontrol edin.
3. Batarya/bataryaları açmayın ya da batarya(lar) üzerinde değişiklik yapmayın. Ortaya çıkan elektrolit aşındırıcıdır ve gözlere ya da cilde zarar verebilir. Yutulduğu takdirde zehirli olabilir.
4. Bataryayı yağmurda veya ıslak yerlerde şarj etmeyin.
5. Bataryayı açık alanda şarj etmeyin.
6. Şarj aleti fişi ve şarj aleti terminalleri dahil şarj aletine ıslak ellerle dokunmayın.

Bakım ve saklama

1. Alet; bakım, kontrol veya saklama için durdu- rulduğunda, aleti kapatın ve batarya kartuşunu çıkarın, tüm hareketli parçaların tam olarak durduğundan emin olun. Herhangi bir kontrol, ayarlama, vb. yapmadan önce aletin soğuma- sını bekleyin.
2. Aleti saklamadan önce her zaman soğumasını bekleyin.
3. Kullanılmadığı zaman biçak kılıfını alete takın ve aleti kapalı mekanlarda, çocukların ulaşamayacağı, kuru ve yüksek kilitli bir yerde saklayın.
4. Aletin bakımını dikkatli yapın. En iyi performans ve yaralanma riskini azaltmak için kesici kenarı keskin ve temiz tutun. Yağlama ve aksesuar değişimi için talimatları izleyin. Sapları kuru, temiz ve yağ ve gres bulaşmamış halde bulundurun.
5. Hasarlı parçaları kontrol edin. Aleti kullanmaya devam etmeden önce, hasar görmüş tüm parçalar, uygun şekilde çalışıp çalışmayacağını ve amaçlanan işlevini görüp göremeyeceğini belirlemek için, dikkatlice kontrol edilmelidir. Hareketli parçaların hizalanmalarını, bağlantılarını, parçalardaki kırıkları, montajlarını ve çalışmasını etkileyebilecek diğer durumları kontrol edin. Hasar görmüş siper ya da başka bir parça, yetkili servis tarafından onarılmalı ya da değiştirilmelidir.
6. Sadece orijinal yedek parçalar kullanın.
7. Aleti başka bir yere taşımadan önce, çalışma sırasında dahil olmak üzere, daima batarya kartuşunu çıkarın ve keski bıçaklarına bıçak kılıfını takın. Bıçaklar çalışırken aleti asla taşımayın ya da nakletmeyin. Bıçakları asla elinizle kavramayın.
8. Kullandıktan sonra ve aleti uzun süreli depoya kaldırmadan önce aleti ve özellikle keski bıçaklarını temizleyin. Keski bıçaklarını hafifçe yağlayın ve bıçak kılıfını takın.

9. Bataryayı/bataryaları ateşe atmayın. Batarya hüresi patlayabilir. Bertaraf etmeye ilişkin olası özel talimatlar için yerel yönetmelikleri kontrol edin.

10. Batarya/bataryaları açmayın ya da batarya(lar) üzerinde değişiklik yapmayın. Ortaya çıkan elektrolit aşındırıcıdır ve gözlere ya da cilde zarar verebilir. Yutulduğu takdirde zehirli olabilir.

11. Bataryayı yağmurda veya ıslak yerlerde şarj etmeyin.

BU TALİMATLARI SAKLAYIN.

⚠️UYARI: Ürünü kullanırken (defalarca kullanınca kazanılan) rahatlık ve tanıdıklık duygusu-nun ilgili ürünün güvenlik kurallarına sıkı sıkıya bağlı kalmanın yerine geçmesine İZİN VERMEYİN. YANLIŞ KULLANIM veya bu kullanma kılavuzunda belirtilen emniyet kurallarına uymama ciddi yara-lanmaya neden olabilir.

PARÇALARIN TANIMI

▶ Şek.1: 1. Biçak kılıfı 2. Açı ayarlama kolu 3. Başlık 4. Keski bıçakları 5. Kaydırma kolu 6. Ön sap

MONTAJ

AUYARI: Ekipmanı monte etmeden veya ayarlamadan önce motoru kapatın ve batarya kartuşunu çıkarın. Aksi takdirde makine kazara çalışmaya başlayarak yaralanmaya neden olabilir.
⚠️UYARI: Ekipmanı monte ederken veya ayar-larken daima yere koyun. Ekipmanın dik konumda monte edilmesi veya ayarlanması ciddi yaralanmaya neden olabilir.
⚠UYARI: “GÜVENLİK UYARILARI” bölümündeki ve güç ünitesinin kullanma kılavuzundaki uyarı-lara ve önlemlere uyun.

Ek parçanın monte edilmesi

1. Kapağı ek parçadan çıkarın.
   ▶ Şek.2: 1. Kapak
2. Boru üzerindeki delik ek parça üzerindeki delikle hizalanacak şekilde boruyu ek parçanın içine sokun. Boruyu sabitlemek için önce kısa civatayı iyice sıkın, ardından uzun civatayı sıkın.
   ▶ Şek.3: 1. Delik 2. Boru 3. Civata (kısa) 4. Civata (uzun)

NOT: Civataları sıkarken sıkma torku olarak 4,0 - 6,0 N•m uygulayın.

Ek borunun takılması

⚠️ DİKKAT: Monte ettikten sonra ek borunun sabitlenmiş olduğunu mutlaka kontrol edin. Hatalı montaj ek parçanın güç ünitesinden düşmesine neden olabilir ve yaralanmaya yol açabilir.

Ek boruyu ana üniteye takın.

1. Başlığı borunun ucundan çıkarın.
   ▶ Şek.4: 1. Boru 2. Başlık

ÖNEMLİ NOT: Ek parçayı depolamak için başlık gerekeceğinden başlığı atmayın.

1. Mandalı ek parçaya doğru çevirin.
   ▶ Şek.5: 1. Mandal
2. Pimi güç ünitesinin üzerindeki ok işaretiyle hizalayın. Serbest bırakma düğmesi yukarı çıkana dek boruyu sokun.

Konum çizgisinin, güç ünitesinin üzerindeki ok işaretinin ucunda olduğundan ve güç ünitesinin üzerindeki ok işareti ile borunun üzerindeki ok işaretinin birbirlerine baktığından emin olun.

▶ Şek.6: 1. Serbest bırakma düğmesi 2. Güç ünite- sinin üzerindeki ok işareti 3. Pim 4. Konum çizgisi 5. Borunun üzerindeki ok işareti

1. Mandalı güç ünitesine doğru çevirin.

▶ Şek.7: 1. Mandal

Mandalın yüzeyinin boruya paralel olduğundan emin olun.

ÖNEMLİ NOT: Mandalı, ek boru takılmadan sıkmayın. Aksi takdirde mandal, tahrik milinin girişini çok fazla sıkıp ona zarar verebilir.

Boruyu çıkarmak için, mandalı ek parçaya doğru çevirin ve serbest bırakma düğmesine basarak boruyu çekip çıkarın.

▶ Şek.8: 1. Serbest bırakma düğmesi 2. Mandal 3. Boru

Keski bıçaklarının takılması veya çıkarılması

⚠ DİKKAT: Keski bıçaklarını değiştirirken ellerinizin bıçaklarla doğrudan temas etmemesi için daima eldiven kullanın.
⚠️ DİKKAT: Keski bıçaklarını takmadan veya çıkarmadan önce bıçak kılıfını takın.

ÖNEMLİ NOT: Keski bıçaklarını değiştirirken kranktaki gresi silmeyin.

NOT: Keski bıçaklarını takmadan veya çıkarmadan önce ek parça boruya düz olacak şekilde ek parçayı açın.

1. Biçak kılıfını keski bıçaklarına takın.
   ▶ Şek.9: 1. Biçak kılıfı

2. Ek parçayı ters çevirerek yerleştirin.

3. 4 cıvatayı altıgen anahtarla çıkarın ve kapakla plakayı (büyük) sökün.

▶ Şek.10: 1. Civata 2. Kapak 3. Plaka (büyük)

1. Krank şekilde gösterilen yönde konumlanacak şekilde krankı düz tornavidayla çevirin.

▶ Şek.11: 1. Krank

1. 2 civatayı çıkarın.

▶ Şek.12: 1. Civata

1. Keçe tamponu (kısa), keçe tamponu (uzun), plaka (küçük) ve manşonları çıkarın.

▶ Şek.13: 1. Keçe tamponu (kısa) 2. Keçe tamponu (uzun) 3. Plaka (küçük) 4. Manşon

1. Keski bıçaklarını ek parçadan çıkarın.

▶ Şek.14

1. Biçak kılıfını çıkarın ve ardından yeni keski biçaklarına takın.

2. Toz siperini keski bıçaklarından çıkarın, ardından şekilde gösterilen konumda yeni keski bıçaklarının üzerine takın.

▶ Şek.15: 1. Toz siperi

1. Adım 5'te çıkarılan civatayı, biçak kılıfının üzerindeki delik vasıtasıyla keski biçaklarının üzerindeki deliğe sokun.

▶ Şek.16: 1. Delik 2. Civata

1. Krankın çevresine az bir miktar gres yağı sürün. Keski bıçaklarını ek parçaya takın.

▶ Şek.17

1. Manşonlar ve plakayı (küçük) keski bıçaklarına takın ve ardından civatayı sıkın.

▶ Şek.18: 1. Civata 2. Plaka (küçük) 3. Manşon

1. Adım 10'da keski bıçaklarının üzerindeki deliğe sokulan civatayı çıkarın ve ardından civatayı sıkarak keski bıçaklarını sabitleyin.

2. Keçe tamponunu (kısa) ve keçe tamponunu (uzun) takın.

▶ Şek.19: 1. Keçe tamponu (kısa) 2. Keçe tamponu (uzun)

1. Plaka (büyük) ve kapağı takın, ardından 4 cıvatayı sıkın.

▶ Şek.20: 1. Civata 2. Kapak 3. Plaka (büyük)

ÖNEMLİ NOT: Keski bıçakları doğru çalışmi-yorsa bıçaklar krankı doğru bir şekilde kavrami-yordur. Bıçakları çıkarıp yeniden takın.

ÖNEMLİ NOT: Keski bıçakları dışında krank gibi parçalar yıpranırsa parça değişimi veya onarımlar için Makita yetkili servis merkezlerine başvurun.

İŞLEVSEL NİTELİKLER

⚠️ DİKKAT: Alet üzerinde ayarlama veya işleyiş kontrolü yapmadan önce aletin kapalı ve batarya kartuşunun ayrılmış olduğundan daima emin olun.

Kesim açısının ayarlanması

⚠ DİKKAT: Kesim açısını ayarlamadan önce aletin kapalı olduğundan daima emin olun.

Başlık açısı 13 kademede ayarlanabilir. Başlık açısını değiştirmek için aşağıdaki adımları izleyin.

1. Açı ayarlama kolunu tutun, ardından kaydırma kolunu çekerken başlığın açısını ayarlayın ve daha sonra kaydırma kolunu bırakın.

▶ Şek.21: 1. Kaydırma kolu 2. Açı ayarlama kolu

1. Bir tık sesi ile kilitlenene kadar başlığı hafifçe oynatın.

NOT: Aleti kullanmadan önce başlığın sıkıca kilitlendi- ğinden emin olun.

KULLANIM

AUYARI: "GÜVENLİK UYARILARI" bölümündeki ve güç ünitesinin kullanma kılavuzundaki uyarılara ve önlemlere uyun.

Aletin kullanılması

⚠️UYARI: Aleti hiçbir elektrik hattının yanında kullanmayın. Elektrik hatlarıyla temas veya aleti elektrik hatlarının yanında kullanmak ciddi yaralanma veya ölümle sonuçlanacak elektrik çarpmasına neden olabilir.

⚠️UYARI: Ellerinizi keski bıçaklarından uzak tutun.

⚠️UYARI: Aletin kontrolünün her zaman sizde olması için son derece dikkatli olun. Aletin, size veya çalıştırığınız çevredeki herhangi birine doğru dönmesine izin vermeyin. Aleti kontrol altında tutamamak çevredekilerin ve kullanıcıının ciddi bir şekilde yaralanmasına neden olabilir.

⚠️ DİKKAT: Mümkünse, aleti çok sıcak havalarda kullanmaktan kaçının. Aleti kullanırken fiziksel durumunuza dikkat edin.

⚠ DİKKAT: Budama sırasında metal bir çite ya da başka sert nesnelere temas etmemeye dikkat edin. Keski bıçakları kırılabilir ve yaralanmaya neden olabilir.

⚠ DİKKAT: Keski bıçaklarının yere temas etmesine izin vermeyin. Alet geri tepebilir ve yaralan-maya neden olabilir.

⚠️ DİKKAT: Bir çit budama aletini normalde uzanamayacağını bir yükseklik için kullanmaya çalışmak, özellikle de merdivene çıkıp kullanmaya çalışmak, aşırı derecede tehlikelidir. Sallanan veya zayıf bir zemin üzerinde dururken çalışmayın.

ÖNEMLİ NOT: Aletle, çapı 10 mm'den daha kalın dalları kesmeye çalışmayın. Aleti kullanmadan önce, dal budayıcı kullanarak dalları kesim yüksekliğinden 10 cm aşağıda olacak şekilde kesin.

▶ Şek.22: (1) Kesim yüksekliği (2) 10 cm

ÖNEMLİ NOT: Ölü ağaçları veya benzer sert nesneleri kesmeyin. Aksi takdirde alete hasar verebilirsiniz.

ÖNEMLİ NOT: Keski bıçaklarını kullanırken çimleri ya da yabancı otları biçimeyin. Keski bıçakları çime ya da yabancı otlara dolanabilir.

Güç ünitesinin ön kolunu veya ek parçanın ön sapını ve güç ünitesinin arka sapını tutarak aleti iki elinizle tutun.

▶ Şek.23: 1. Ön kol 2. Arka sap

Güvenlik kilidi koluna basarken anahtar tetiği çekin ve ardından aleti ileriye doğru hareket ettirin.

▶ Şek.24

Temel çalışma için, keski bıçaklarını kesim yönünde eğin ve metre başına 3 ila 4 saniyelik bir hızla sakin ve yavaş bir biçimde hareket ettirin.

▶ Şek.25

Çitin yan kısmını düzgün bir şekilde kesmek için aşağıdan yukarı doğru kesin.

▶ Şek.26

Yuvarlak bir şekil elde etmek için budama yapılırken (şimşir veya orman gülü ve benzerinin budanması sırasında) iyi bir sonuç elde etmek için aşağıdaki yukarıya doğru budama yapın.

▶ Şek.27

BAKIM

⚠UYARI: Ekipmanı kontrol etmeden veya bakı- mini yapmadan önce motoru kapatın ve batarya kartuşunu çıkarın. Aksi takdirde makine kazara çalışmaya başlayarak ciddi yaralanmaya neden olabilir.

⚠UYARI: Ekipmanı kontrol ederken veya bakı- mini yaparken daima yere koyun. Ekipmanın dik konumda monte edilmesi veya ayarlanması ciddi yaralanmaya neden olabilir.

AUYARI: "GÜVENLİK UYARILARI" bölümündeki ve güç ünitesinin kullanma kılavuzundaki uyarılara ve önlemlere uyun.

⚠️DİK KAT: Kontrol veya bakım işlemi yapmadan önce eldiven giyin.

ÖNEMLİ NOT: Benzin, tiner, alkol ve benzeri maddeleri kesinlikle kullanmayın. Renk değişimi, deformasyon veya çatlaklar oluşabilir.

Aleti EMNİYETLİ ve ÇALIŞMAYA HAZIR durumda tutmak için onarımlar, başka her türlü bakım ve ayarlamalar daima Makita yedek parçaları kullanılarak Makita yetkili servis merkezleri veya Fabrikanın Servis Merkezleri tarafından yapılmalıdır.

Aletin temizlenmesi

Alet gövdesini kuru bir bezle veya sabunlu suya batırılıp sıkılmış bir bezle temizleyin.

ÖNEMLİ NOT: Benzin, tiner, alkol ve benzeri maddeleri kesinlikle kullanmayın. Renk değişimi, deformasyon veya çatlaklar oluşabilir.

Keski bıçağı bakımı

Çalışmadan önce veya çalışma sırasında saatte bir kez, keski bıçaklarına düşük viskoziteli yağ (makine yağı ya da sprey şeklinde yağ) uygulayın.

▶ Şek.28

Çalışmanın ardından, keski bıçaklarının her iki tarafından tozları tel fırça ile giderin, bir bezle silin ve keski bıçaklarına düşük viskoziteli yağ (makine yağı veya sprey şeklinde yağ) uygulayın.

▶ Şek.29

ÖNEMLİ NOT: Keski bıçaklarını suda yıkamayın. Bunu yapmak paslanmaya ya da alete zarar gelmesine neden olabilir.

ÖNEMLİ NOT: Kir ve korozyon bıçaklarda aşırı sürtünmeye neden olabilir ve bir seferlik batarya şarjıyla çalışılabilen süreyi kısaltır.

Saklama

Bıçak kılıfını bıçaklar örtülecek şekilde keski bıçaklarına takın. Aleti çocukların erişemeyeceği bir yerde saklayın. Aleti neme ya da yağmura maruz kalmayan bir yerde saklayın.

Güç ünitesinden ayrılmış ek parçayı saklarken borunun ucuna kapağı takın.

▶ Şek.30

Hareketli parçaların yağlanması

ÖNEMLİ NOT: Sıklık ve sağlanan gres miktarına ilişkin talimatları takip edin. Aksi takdirde yetersiz yağlama hareketli parçalara zarar verebilir.

Tahrik mili:

Her 30 saat çalışma sonunda gres (Makita gres N No.2 veya eşdeğeri) basın.

▶ Şek.31

NOT: Makita bayinizden orijinal Makita gres satın alabilirsiniz.

Gres yağlaması

Yağlama aralığı: Her 25 çalışma saatinde bir

1. Yağlama için cıvatayı delikten çıkarın.

▶ Şek.32: 1. Civata

1. Gres kabının kapağını çıkarın. Gres kabının ağzını kapak üzerindeki delikle hizalayın ve ardından gres kabının ağzını deliğe takmak için gres kabını çevirin.

▶ Şek.33: 1. Gres kabı 2. Delik

1. Alete gres uygulayın (kural olarak yaklaşık 3 g).

2. Gres kabını çıkarın.

3. Civatayı sıkın.

Keski bıçaklarının bilenmesi

ÖNEMLİ NOT: Keski bilekları bileme nedeniyle kayda değer ölçüde deforme olursa keski bileklarını yenileriyle değiştirin.

1. Batarya kartuşunu alete takın.
2. Aleti açın ve üst biçak ile alt biçak dönüşümlü olarak konumlanacak şekilde çalıştırın.
   ▶ Şek.34

3. Aletini kapatın ve batarya kartuşunu aletten çıkarın.

4. Eğe açısını 45°'ye ayarlayın ve üst biçağı eğe ile 3 yönden bileyin.

⚠️ DİKKAT: Keski bıçaklarını bilemeden önce aletin kapalı olduğundan ve batarya kartuşunun aletten çıkarıldığından emin olun.

1. Aleti ters şekilde yerleştirin ve ardından keski bıçaklarındaki pürüzleri bileme taşı ile temizleyin.

▶ Şek.36: 1. Bileme taşı

1. Eğe açısını 45°'ye ayarlayın ve alt biçağı eğe ile 3 yönden bileyin.

2. Aleti normal konuma getirin ve ardından keski bıçaklarındaki pürüzleri bileme taşı ile temizleyin.

SORUN GİDERME

Onarım için servise gitmeden önce kontrolleri yapın. Kılavuzda açıklanmayan bir problemle karşılaşırsanız aleti demonte etmeyin. Bunun yerine, Makita Yetkili Servis Merkezlerine başvurun ve daima orijinal Makita yedek parçaları kullanın.

Anormal durum Olası nedeni (arıza) Çözümü
Motor çalışmıyor. - Güç ünitesi kullanma kılavuzuna bakın.
Motor hemen duruyor. - Güç ünitesi kullanma kılavuzuna bakın.
Motor devri yükselmiyor. - Güç ünitesi kullanma kılavuzuna bakın.
Keski bıçakları hareket etmiyor:⇒ makineyi hemen durdurun!	Keski bıçaklarının arasına yabancı maddeler takılmış.	Aleti kapatın ve batarya kartuşunu çıkarın, ardından yabancı maddeleri pense vb. kullanarak çıkarın.
	Sürüş sistemi doğru işlemiyor. Yerel yetkili servis merkezinizden tamir etmelerini isteyin.
Olağan dışı titreşim:⇒ makineyi hemen durdurun!	Keski bıçakları kırık, eğilmiş veya aşınmış.	Keski bıçaklarını değiştirin.
	Sürüş sistemi doğru işlemiyor. Yerel yetkili servis merkezinizden tamir etmelerini isteyin.
Keski bıçakları ve motor durmuyor:⇒ Bataryayı hemen çıkarın!	Elektrik arızası. Bataryayı çıkarın ve yerel yetkili servis merkezinizden tamir etmelerini isteyin.

İSTEĞE BAĞLI AKSESUARLAR

⚠️DİKKAT: Bu aksesuarlar ve ek parçalar bu el kitabında belirtilen Makita makineniz ile kullanılmak için tavsiye edilmektedir. Herhangi başka bir aksesuar ya da ek parça kullanılması insanlar için bir yaralanma riski getirebilir. Aksesuarları ya da ek parçaları yalnızca belirtilmiş olan kullanım amaçlarına uygun olarak kullanın.

Bu aksesuarlarla ilgili daha fazla bilgiye ihtiyaç duyar-sanız bulunduğunuz yerdeki yetkili Makita servisine başvurun.

• Keski bıçağı takımı
• Gres kabı
• Orijinal Makita batarya ve şarj aleti

NOT: Listedki bazı kalemler ürünün ambalajında standart aksesuar olarak yer alabilir. Bunlar ülkeden ülkeye değişebilir.

SPECIFICATIONER
