EN402MP - Қоршау кескіштері MAKITA - Тегін пайдаланушы нұсқаулығы

Өнім түрі	Сапты ағаш кескіш (керек-жарақ)
Бренд	Makita
Модель	EN402MP
Пышақ ұзындығы	500 мм
Жалпы ұзындығы	1444 мм
Таза салмағы	2,4 кг
Үйлесімді қозғалтқыш блоктары	DUX60, DUX18, UX01G (сымсыз)
Кесу бұрышының позицияларының саны	13
Ұсынылатын ең үлкен бұтақ диаметрі	10 мм
Ұсынылатын кесу жылдамдығы	Метрге 3-4 секунд
Бекіту бұрандаларының тарту моменті	4,0 – 6,0 Н·м
Пышақтарды майлау аралығы	Пайдаланудың әр сағат сайын (төмен тұтқырлығы бар май)
Қозғалтқыш осін майлау аралығы	Әр 30 жұмыс сағат сайын
Маймен майлау аралығы	Әр 25 жұмыс сағат сайын
Ұсынылатын жеке қорғаныс	Шлем, көзілдірік, қолғап, тайғаққа қарсы етік, есту қорғанысы
Қараушылар үшін қауіпсіздік қашықтығы	Кемінде 15 м
ЕО сәйкестік стандарттары	EN62841-1:2015, EN 62841-4-2:2019, EN ISO 11806-1:2011
Қолданылатын директивалар	2006/42/ЕО, 2000/14/ЕО
Қолжетімді қосалқы бөлшектер	Қайшы пышақтары, пышақ қаптамасы, май түтігі, Makita батареясы мен зарядтағышы
Жөндеу мүмкіндігі	Makita уәкілетті сатудан кейінгі қызмет көрсету орталығы

Жиі қойылатын сұрақтар - EN402MP MAKITA

EN402MP ағаш кескіш қандай қозғалтқыш блоктарымен үйлесімді?

EN402MP ағаш кескіш Makita DUX60, DUX18 және UX01G сымсыз көпфункциялы қозғалтқыштармен пайдалануға мақұлданған. Керек-жарақты басқа қозғалтқыш блогымен ешқашан пайдаланбаңыз.

Бастың кесу бұрышын қалай реттеуге болады?

Кесу бұрышын 13 позицияда реттеуге болады. Бұрышты реттеу тұтқасын ұстаңыз және басты бағыттай отырып, жылжымалы рычагты басыңыз. Рычагты жіберіңіз және бас шерткен дыбыспен берік бекітілгенін тексеріңіз.

Қолдану кезінде қандай қауіпсіздік шараларын сақтау керек?

Әрқашан қауіпсіздік шлемін, қорғаныс көзілдірігін, қолғапты және тайғаққа қарсы аяқ киімді киіңіз. Адамдар мен жануарларды кемінде 15 метр қашықтықта ұстаңыз. Қолыңызды пышақтан алыс ұстаңыз және құралды электр желілерінің жанында пайдаланбаңыз.

Қайшы пышақтарын қалай күту керек?

Пайдалану алдында және әр сағат сайын пышақтарға төмен тұтқырлы майды (машина майы немесе май спрейі) жағыңыз. Пайдаланғаннан кейін пышақтарды металл щеткамен тазалаңыз, сүртіңіз және май жағыңыз. Пышақтарды сумен ешқашан жумаңыз.

Мен диаметрі 10 мм-ден асатын бұтақтарды кесе аламын ба?

Жоқ, ұсынылатын ең үлкен диаметр 10 мм. Қалың бұтақтар үшін алдымен бұтақ кескішті пайдаланып, оларды кесу биіктігінен шамамен 10 см төмен кесіңіз.

Қайшы пышақтарын қалай ауыстыруға болады?

Батареяны алыңыз, пышақ қаптамасын салыңыз, құралды төңкеріп қойыңыз, қақпақтың бұрандаларын бұрап алыңыз, иінді бұраңыз және пышақтарды шығарыңыз. Орнату үшін операцияны кері ретпен орындаңыз. Қолғап киіңіз және иіндегі майды кетірмеңіз.

Пайдалану кезінде пышақтар бітеліп қалса не істеу керек?

Құралды дереу тоқтатыңыз және батареяны алыңыз. Бөтен заттарды қысқышпен немесе ұқсас құралмен алыңыз. Қолыңызды ешқашан пайдаланбаңыз, себебі пышақтар кенеттен қозғалуы мүмкін.

Пайдаланудан кейін ағаш кескішті қалай сақтау керек?

Пышақтарға пышақ қаптамасын бекітіңіз. Құралды құрғақ және кілтпен жабылатын жерде, балалардың қолы жетпейтін жерде сақтаңыз. Егер керек-жарақты қозғалтқыш блогынан ажыратсаңыз, түтіктің ұшына қақпақты қайта салыңыз.

Ағаш кескішті жаңбырда пайдалану мүмкін бе?

Жоқ, құралды жаңбырда немесе ылғалды жағдайда ешқашан пайдаланбаңыз. Электр қозғалтқышы су өткізбейді және су электр тогының соғу қаупін арттырады.

Мен қайдан қосалқы бөлшектерді аламын немесе керек-жарақты жөндетуге болады?

Кез келген жөндеу Makita уәкілетті сатудан кейінгі қызмет көрсету орталығы түпнұсқа қосалқы бөлшектермен жүргізілуі керек. Сіз қайшы пышақтары немесе май түтігі сияқты бөлшектерді Makita дилерінен сатып ала аласыз.

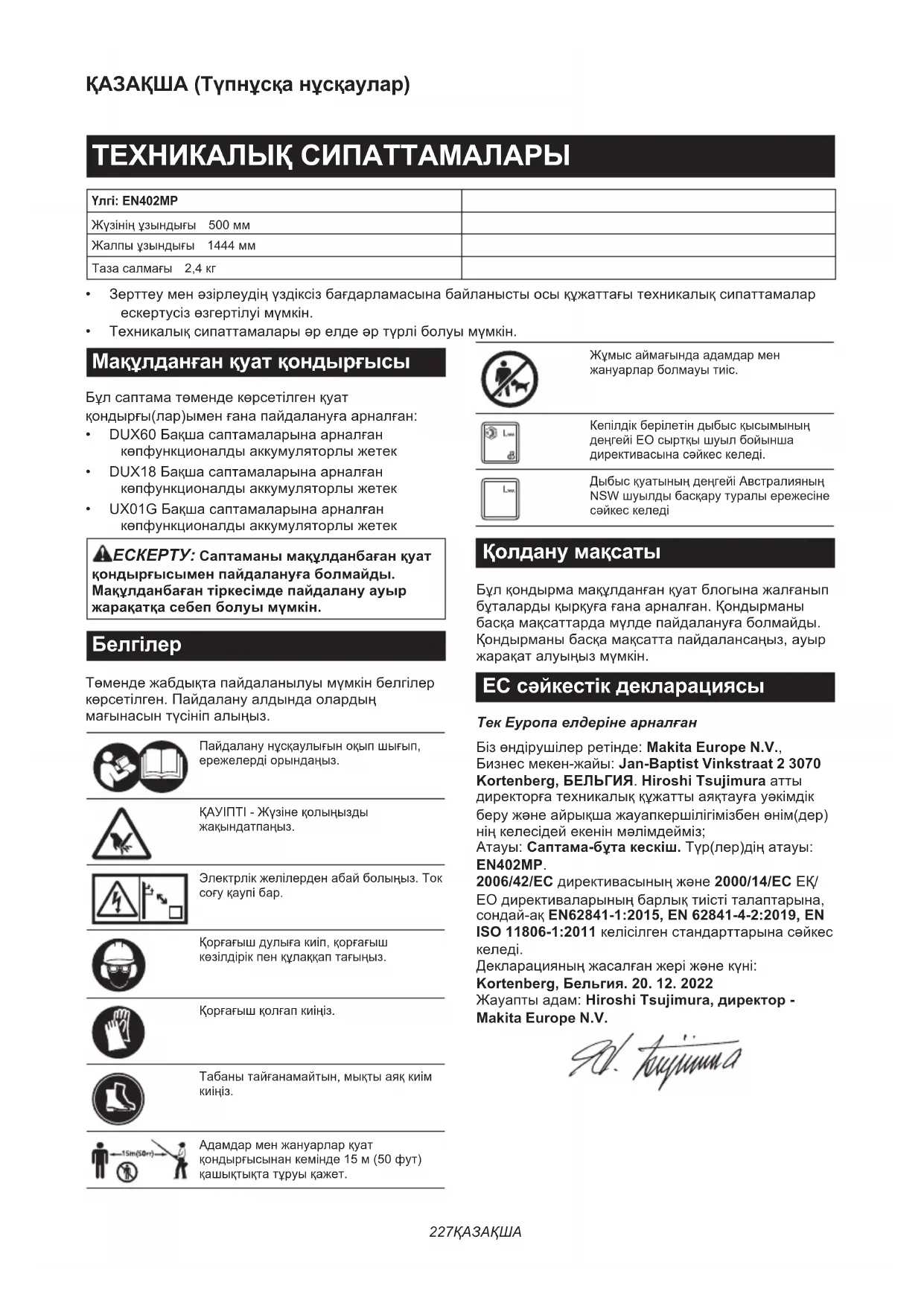

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ EN402MP MAKITA

Улгі: EN402MP
Жузінің ұзындығы 500 мм
Жалпы ұзындығы 1444 мм
Таза салмағы 2,4 кг

• Зерттеу мен өзірлеудің үздіксіз бағдарламасына байланысты осы құжаттағы техникалық сипаттамалар ескертусіз өзгертілуі мүмкін.
  • Техникалық сипаттамалары әр елде әр түрлі болуы мүмкін.

Макулданған куат қондырғысы

Бул саптама төменде көрсетілген қуат кондырғы(лар)ымен ғана пайдалануға арналған:

• DUX60 Бакша саптамаларына арналған көпфункционалды аккумуляторлы жетек
• DUX18 Бакша саптамаларына арналған көпфункционалды аккумуляторлы жетек
• UX01G Бакша саптамаларына арналған көпфункционалды аккумуляторлы жетек

⚠️ECKEРТУ: Саптаманы мақұлданбаған куат қондырғысымен пайдалануға болмайды. Мақұлданбаған тіркесімде пайдалану ауыр жаракатка себеп болуы мүмкін.

Белгілер

Төменде жабдыкта пайдаланылуы мүмкін белгілер көрсетілген. Пайдалану алдында олардың мағынасын түсініп алыңыз.

Пайдалану нускаулығын оқып шығып, ережелерді орынданыз.

ҚАУІПТІ - Жүзіне қолыңызды жақындатпаңыз.

Электрлік желілерден абай болыңыз. Ток соғу қаупі бар.

Корғағыш дулыға киіп, қорғағыш көзілдірік пен құлакқап тағыңыз.

Корғағыш қолғап киіңіз.

Табаны тайғанамайтын, мықты аяқ киім киіңіз.

Адамдар мен жануарлар куат кондырғысынан кемінде 15 м (50 фут) қашықтықта тұруы қажет.

Жұмыс аймағында адамдар мен жануарлар болмауы тиіс.

Кепілдік берілетін дыбыс крысымының деңгейі ЕО сыртқы шуыл бойынша директивасына сәйкес келеді.

Дыбыс куатының деңгейі Австралияның NSW шуылды басқару туралы ережесіне сәйкес келеді

Колдану мақсаты

Бул кондырма мақұлданған қуат блогына жалғанып бұталарды қырқуға ғана арналған. Қондырманы басқа мақсаттарда мүлде пайдалануға болмайды. Қондырманы басқа мақсатта пайдалансаңыз, ауыр жаракат алуыңыз мүмкін.

ЕС сэйкестік декларациясы

Тек Еуропа елдеріне арналған

Біз өндірушілер ретінде: Makita Europe N.V., Бизнес мекен-жайы: Jan-Baptist Vinkstraat 2 3070

Kortenberg, БЕЛЬГИЯ. Hiroshi Tsujimura атты директорға техникалық құжатты аяқтауға үәкімдік беру және айрықша жауапкершілігімізбен өнім(дер) нің келесідей екенін мәлімдейміз;

Атауы: Саптама-бута кескіш. Тур(лер)дің атауы: EN402MP.

2006/42/EC директивасының және 2000/14/EC ЕК/ЕО директиваларының барлық тиісті талаптарына, сондай-ақ EN62841-1:2015, EN 62841-4-2:2019, EN ISO 11806-1:2011 келісілген стандарттарына сәйкес келеді.

Декларацияның жасалған жері және күні:

Kortenberg, Бельгия. 20. 12. 2022

Жауапты адам: Hiroshi Tsujimura, директор - Makita Europe N.V.

1. hyuunna

2. Денеңіздің барлық бөлігін құрал жүзінен алыс ұстаңыз. Жүздер қозғалып түрган кезде, кесіліп жатқан материалды алмаңыз және кесілетін материалды ұстамаңыз. Ауыстырып-қосқыш өшірілгеннен кейін, құрал жүздері айнала береді. Электрлі бұтакескішті пайдалану барысында сәл ғана көңіл бөлмесеңіз, ауыр жаракат алуыңыз мүмкін.

3. Электрлі бутакескішті, жузі токтаған кезде ғана, түтқасынан ұстан алып жүріңіз және қуат ауыстырып-қосқыштарын байқаусызда іске қоспау үшін сақ болыңыз. Электрлі бутакескішті дұрыс тасымалдасаңыз, байқаусызда іске қосылу және жүздерден жаракат алу қаупі азаяды.

4. Электрлі бутакескішті тасымалдау немесе сақтау кезінде әрдайым жүз қақпағын орнатыңыз. Электрлі бутакескішті дұрыс пайдалансаңыз, жүздерден жаракат алу қаупі азаяды.

5. Кептелген материалды тазалағанда немесе құрылғыға қызмет көрсеткенде, барлық қуат ауыстырып-қосқышы өшірілгеніне және аккумулятор блогы шығарылғанына немесе ажыратылғанына көз жеткізіңіз. Кептелген материалды тазалау немесе қызмет көрсету кезінде электрлі бұтакескіштің қүтпеген жерден іске қосылуы ауыр жаракатқа әекелуі мүмкін.

6. Электрлі бутакескішті окшауланған ұстау беттерінен ғана ұстаңыз, себебі оның жүзі жасырын сымға тиіп кетуі мүмкін. Жүздер кернеулі сымға тиіп кетсе, электрлі бутакескіштің ашық металл бөліктерінде кернеу пайда болады, нәтижесінде операторды ток согуы мүмкін.

7. Барлық куат сымдары мен кабельдерді кесу аймагынан алыс ұстаңыз. Куат сымдары немесе кабельдер көгал немесе бұталар арасында көрінбей қалуы мүмкін, сол себепті оларды күрал жүзі кездейсок кесіп кетуі мүмкін.

8. Электрлі бутакескішті жайсыз ауа райы жағдайларында, әсіресе найзағай соғу қаупі бар кезде пайдаланбаңыз. Бүл найзағай соғу қаупін азайтады.

9. Электр тогының соғу қаупін азайту үшін штангалық электр бұтакескішін электр желілерінің жанында пайдаланбаныз. Электр желілерімен жанасу немесе олардың жанында пайдалану ауыр жаракатқа немесе электр тогының соғуына және өлімге әкелуі мүмкін.

10. Штангалык электр бутакескішін әрдайым екі қолыңызбен ұстаңыз. Штангалык электр бутакескішін басқара алмай қалмас үшін оны екі қолыңызбен ұстаңыз.

11. Штангалык электр бутакескішімен жұмыс істеген кезде, әрдайым қорғаныш каскасын киіп жүріңіз. Қалдықтар құласа, ауыр жаракатқа әкелуі мүмкін.

Қосымша қауіпсіздік нұсқаулары

Жумыска дайындык

1. ОСЫ ЭЛЕКТРЛІ БУТАКЕСКІШ АУЫР ЖАРАКАТ АЛУГА СЕБЕП БОЛУЫ МУМКІН. Күралды дұрыс пайдалану, дайындау, техникалық қызмет көрсету, іске қосу және токтату үшін нұсқауларды мұқият оқып шығыңыз. Күралды дұрыс пайдалану тәсілімен және басқару жолымен танысып шығыңыз.

2. Бул күралды пайдаланбас бұрын көгал мен бұталарда бөгде заттардың, мысалы сым қоршауларының немесе жасырын сымдардың болмауын тексеріп алыңыз.

3. Күралды балалар немесе 18 жаска толмаған адамдар пайдаланбауы керек. Маманның бақылауымен оқытудан еткен болса, 16 жаска толған адамдар бұл күралды пайдалана алады.

4. Тетенше жағдайда құралды дереву өшіріңіз және аккумулятор картриджін алып тастаңыз.

5. КАУІПТІ - күрал жүзіне қолыңызды жақындатпаңыз. Жүзбен жанасу ауыр жаракатка әкелуі мүмкін.

6. Куралды алғаш рет пайдаланушыға куралды пайдалану жолын тәжірибесі бар адам үйретуі тиіс.

7. Күралды пайдаланбай тұрып, жұмыс аймағында сымды қоршаудың, тастың немесе баска қатты заттардың болмауын тексеріңіз. Олар жүздерді зақымдауы мүмкін.

8. Өзіңзді жақсы сезінсеніз (ауырып түрмасаңыз, шаршамасаңыз) ғана құралды пайдаланыңыз. Шаршаған болсаңыз, зейін қоюыңыз нашарлайды. Әсіресе жұмыс күнінің соқында сақ болыңыз. Барлық жұмысты байыппен және мұқият орынданыз. Пайдаланушы үшінші тарапқа келтірілген барлық зақым үшін жауапты.

9. Жұмысты бастамас бұрын құралдың жақсы және қауіпсіз жұмыс күйінде екеніне көз жеткізіңіз. Сақтандырғыштардың дұрыс орнатылғанын тексеріңіз. Құралды толық жинамағанша, пайдаланбау қажет.

10. Kaupití ortada жумыс істеменіз. Куралды дымқыл немесе вығалды жерлерде пайдаланбаңыз немесе жаңбыр астында қалдырманыз. Куралға су енетін болса, ток согу қаупі артады.

Жеке корганыс жабдығы

1. Тығыз теріден жасалған жұмыс қолғаптары — құралдың негізгі жабдығының бір бөлігі және оларды жұмыс істегенде киіп журу керек. Табаны сырғанамайтын берік аяқ киім киіңіз.

2. Есту кабілетінен айырылмау үшін құлаққап тағыңыз.

3. ￥шатын қоқыстардан немесе құлайтын нысандардан қорғану үшін қорғаныш көзілдірігін, қорғаныш каскасы мен қорғаныш қолғабын киңіз.

4. Жүздерді ұстаған кезде немесе жүздің бұрышын реттеген кезде, қорғаныш қолғабын киіңіз. Жүздер қолды қатты кесіп кетуі мүмкін.

Пайдалану

1. Құралмен жұмыс істеген кезде, әрдайым екі қолыңызды пайдаланыңыз. Бір қолыңызбен ғана ұстасаңыз, Құралды басқара алмай қалуыңыз, содан жарақат алуыңыз мүмкін.
2. Құралмен жұмыс істегенде құралды пайдалану күйінің қауіпсіз екеніне көз жеткізіңіз. Құралға тым қатты ұмтылу (әсіресе сатыда) өте қауіпті. Төңселетін немесе берік емес орында тұрып жұмыс істеменіз.
3. Куралмен жұмыс істегенде бірнеше аспа белдігін және/немесе иық белбеуін бір уақытта такпаңыз.
4. Жумыс кезінде айналадағы адамдар мен жануарлар құралдан кемінде 15 м қашықтықта болуы керек. Біреу жақындаса, құралды өшіріңіз.
5. Кескіш құрал қандай да бір затқа соғылса немесе әдеттен тыс шу немесе діріл шығара бастаса, құралды өшіріп, аккумулятор картриджін дереу шығарып алыңыз және құралдың токтағанын күтіңіз. Содан кейін келесі қадамдарды орынданыз:

• құралдың зақымдалмағанын тексеріңіз
- бөлшектердің босап кетпегенін тексеріп, босап кетсе, бекемдеңіз
- кез келген зақымдалған бөлшектерді жөндеңіз немесе түпнұсқа қосалқы бөлшектермен ауыстырыңыз.

1. Куралды тек өз мақсатымен пайдаланыңыз. Куралды басқа мақсатпен пайдалануға болмайды.

2. Келесілерді орындау алдында құралды өшіріп, аккумулятор картриджін алып тастаңыз:

3. тазалау немесе бітеліп қалған затты тазалау,

4. тексту, техникалық қызмет көрсету немесе құралды жәндеу,
   • металға арналған жалпақ қайшы жүздерінің жұмыс күйін реттеу,
   • күралды караусыз калдыру.

5. Күралды іске қоспай тұрып оның қажетті жұмыс күйінде дұрыс орнатылғанына көз жеткізіңіз.

6. Зақымдалған немесе қатты тозған металға арналған жалпақ қайшы жүздері бар құралмен жұмыс істемеңіз.
7. Айналаңызда не бар екеніне назар аударыңыз және құралдың шуына байланысты естілмейтін ықтимал қауіпке көңіл бөліңіз.

8. Жұмыс кезінде металл қоршауға немесе басқа қатты затқа абайсызда тиіп кетуден сақтаныңыз. Жүз сынып, ауыр жаракатқа әкелуі мүмкін.

9. Куралдың кездейсок іске қосылуынан сақ болыңыз. Аккумулятор картриджі орнатылған кезде, саусағыңызды ауыстырып-қосқышқа қойып, куралды тасымаңыз. Аккумулятор картриджін орнатқанда, ауыстырып-қосқыштың өшірілгеніне көз жеткізіңіз.

10. Куралды көтергенде немесе устағанда, ашық кескіш жүздерді немесе кескіш жиектерді устауға болмайды.
11. Куралға күш түсірмеңіз. Оны мақсатты номиналды көрсеткіштерімен қолдансаңыз, жұмысты жақсырақ істейді және жаракат алу қаупі темен болады.
12. Куралды жанбырда немесе дымкыл не ылгалды жагдайда пайдаланбаныз. Электр моторы суға тезімді емес.
13. Куралды пайдаланган кезде оны катты устаңыз.
14. Кажет болмаса, күралды жуктемесіз пайдаланбаңыз.
15. Металға арналған жалпақ қайшы жүздерін тексеруден, ақаулықтарды жоюдан немесе металға арналған жалпақ қайшы жүздеріне ілінген бөгде заттарды алудан бұрын, құралды өшіріп, аккумулятор картриджін алып тастаңыз.
16. Металға арналған жалпақ қайшы жүздерін өзіңізге немесе басқаларға бағыттамаңыз.
17. Жұмыс кезінде жүздер арасына бөгде заттар тұрып қалуына байланысты төктап қалса, құралды өшіріп, аккумулятор картриджін шығарып алыңыз, содан кейін бөгде заттарды қыскыш сияқты құралмен алып тастаңыз. Бөгде заттарды қолыңызбен алсаңыз, алынып жатқан бөгде заттар әсерінен жүздер қозғалып, жаракаттауы мүмкін.
18. Пышақ жабының таққанда немесе шешіп алғанда, қолыңызды жаракаттап алмаңыз.

Электр жүйесіне және аккумуляторға қатысты қауіпсіздік

1. Kaupitı ortada жумыс істеменіз. Куралды дымқыл немесе ынғалды жерлерде пайдаланбаңыз немесе жаңбырда қалдырмаңыз. Куралға су кіретін болса, ток соғу қаупі артады.
2. Аккумулятор(лар)ды отка тастамаңыз. Элементі жарылуы мүмкін. Кәдеге жарату бойынша арнайы вытимал нұсқауларды жергілікті нормалардан қараңыз.
3. Аккумулятор(лар)ды ашпаңыз немесе бүлдірменіз. Кұрамындағы электролит өте улы және көз немесе теріні зақымдауы мүмкін. Жұтып қойған жағдайда улы болуы мүмкін.
4. Аккумуляторды жанбыр астында немесе ыигалды жерлерде зарядтамаңыз.
5. Аккумулятор картриджін сыртта зарядтамаңыз.
6. Зарядтау ашасымен және клеммаларымен қоса зарядтау құрылғысын дымқыл қолмен ұстамаңыз.

Техникалық қызмет көрсету және сақтау

1. Құрал техникалық қызмет ету, тексеру немесе сақтау үшін тоқтатылса, Құралды өшіріп, аккумулятор картриджін алып тастаңыз және барлық қозғалмалы бөлшектердің тоқтағанына көз жеткізіңіз. Қандай да бір тексеріс, реттеу және т.б. жұмысты жасамас бұрын Құралды суытыңыз.
2. Сактау алдында куралдың сууына мумкіндік беріңіз.
3. Құралды пайдаланбаған кезде орган жүз қақпағын кигізіп, құргғақ және балалардың қолы жетпейтін жабық жерде, жоғарыда сақтаңыз.
4. Куралды кутіп устаңыз. Жаксы жұмыс істеу үшін және жақақат алу қаупін азайту үшін кесу жиегін өткір және таза күйде устаңыз. Керек-жақақтарды майлау және ауыстыру үшін нұсқауларды орындаңыз. Түтқыштарды құргғак, таза устаңыз және майлы болмауын қадағалаңыз.
5. Зақымдалған бөлшектерді тексеріңіз. Құралды әрі қарай пайдалануды жалғастырудан бұрын, оның дұрыс жұмыс істейтініне және мақсатты функциясын атқаратынына көз жеткізу үшін, бөлшектерінің зақымдалмағанын мұқият тексеру қажет. Қозғалмалы бөлшектердің туралануын, кептелмеуін, бөлшектердің сынбауын, бекітілуін және құралдың жұмысына әсер ететін басқа жағдайды тексеріңіз. Зақымдалған сақтандырғыш немесе басқа бөлшек өкілетті қызмет көрсету орталығы тарапынан тиісті түрде жөнделуі немесе ауыстырылуы керек.
6. Тек тупнуска косалкы белшектерді пайдаланыңыз.
7. Құралды басқа орынға жылжытқан кезде (жұмыс барысында да) аккумулятор картриджін алып тастаңыз және металға арналған жалпақ қайшы жүздеріне жүз қақпағын кигізіңіз. Жүздері жұмыс істеп түрган құралды алып жүрмеңіз немесе тасымалдамаңыз. Жүздерді қолыңызбен ұстамаңыз.
8. Күралды пайдаланып болғаннан кейін және ұзақ ұақыт сақтауға қоймас бұрын құралды (әсіресе металға арналған жалпақ қайшы жүздерін) тазалаңыз. Металға арналған жалпақ қайшы жүздерін аздап майлап, жүз қақпағын кигізіңіз.
9. Аккумулятор(лар)ды отка тастамаңыз. Элементі жарылуы мүмкін. Кәдеге жарату бойынша арнайы ыктимал нүсқауларды жергілікті нормалардан қараңыз.
10. Аккумулятор(лар)ды ашпаңыз немесе бүлдірменіз. Құрамындағы электролит өте улы және көз немесе теріні зақымдауы мүмкін. Жұтып қойған жағдайда ол улы болуы мүмкін.
11. Аккумуляторды жаңбыр астында немесе ылғалды жерлерде зарядтамаңыз.

⚠️ ЕСКЕРТУ: Өнімді қайта пайдалану барысында САЛГЫРТТЫҚ ТАНЫТПАЙ, қауіпсіздік ережелерін ұстаныңыз. Осы пайдалану жөніндегі нұсқаулықта келтірілген қауіпсіздік ережелерін ДЪРЫС ПАЙДАЛАНБАУ немесе орындамау ауыр жаракаттарға әкеп соктыруы мүмкін.

▶ Сурет1: 1. Жуз тысы 2. Бұрышты реттеу сабы
3. Какпак 4. Металға арналған жалпақ қайшы жүздері 5. Сырғыту тетігі
6. Алдыңғы түтқа

КУРАСТЫРУ

⚠️ECKEРТУ: жабдыкты жинау немесе реттеу алдында моторды өшіріп, аккумулятор картриджін шығарыңыз. Өйтпесе машина абайсызда іске қосылып, адамды жаракаттауы мүмкін.
⚠️ ECKEРТУ: Жабдыкты жинау немесе реттеу кезінде оны өрдайым төменге алып қойыңыз. Жабдыкты жоғарыда жинау немесе реттеу ауыр жаракатқа әкелуі мүмкін.
⚠️ ECKEРТУ: "ҚАУІПСІЗДІК ШАРАЛАРЫ" тарауындағы ескерту мен сақтық шараларын және куат блогының нұсқаулығын орындаңыз.

Кондырманы жинау

1. Кондырманың калпағын шешіп алыңыз.
   ▶ Сурет2: 1. Калпақ
2. Түтіктегі тесік пен қондырмадағы тесікті бір- біріне туралап, түтікті қондырмаға кіргізіңіз. Алдымен қыска болтты мықтал бұраңыз, содан кейін ұзын болтты бұрап түтікті бекітіңіз.
   ▶ Сурет3: 1. Тесік 2. Түтік 3. Болт (қыска) 4. Болт (ұзын)

ЕСКЕРТПЕ: Болттарды бурап тартканда, 4,0–6,0 Нм бурау кушін колданыңыз.

Кондырма түтігін орнату

⚠️ САҚ БОЛЫНЫЗ: Орнатқаннан кейін әрқашан қондырма түтігінің бекітілгенін тексеріңіз. Дұрыс орнатылмаған жағдайда қондырма қуат блогынан құлап, адам жаракат алуы мүмкін.

Кондырма түтігін қуат блогына орнатыңыз.

1. Тутік ұшынан қақпақты алып тастаңыз.
   ▶ Сурет4: 1. Түтік 2. Какпак

1. Істікті куат блогындағы көрсеткі белгісімен біріктіріңіз. Шланты салғанда, босату түймесі жоғары көтерілуі керек.

Жайғасым сызығы куат блогындағы көрсеткі белгісінің соңында, ал куат блогындағы көрсеткі белгісі мен шланғтағы көрсеткі белгісі бір-біріне карап түрғанына көз жеткізіңіз.

▶ Сурет6: 1. Босату туймесі 2. Куат блогындағы көрсеткі белгісі 3. Істік 4. Орналасу сызығы 5. Шлантағы көрсеткі белгісі

Түтканың беті түтікке параллель екеніне көз жеткізіңіз.

НАЗАР САЛЫНЫЗ: Кондырма түтігін салмайынша түтқаны тартпаңыз. Эйтпесе, түтқа жетек білігінің кірісін тым қатты қысып, зақымдауы мүмкін.

Түтікті алу үшін түтканы қондырмаға қарай бураңыз және босату түймесін басып тұрып, түтікті тартып шығарыңыз.

▶ Сурет8: 1. Босату түймесі 2. Тетік 3. Түтік

Металға арналған жалпақ қайшы жүздерін орнату немесе алып тастау

⚠️САҚ БОЛЫНЫЗ: Металға арналған жалпақ қайшы жүздерін ауыстыру кезінде қолдарыңыз жүздерге тиіп кетпеуі үшін, қолған киіп жүріңіз.

⚠️САҚ БОЛЫНЬІЗ: Металға арналған жалпақ қайшы жүздерін орнату немесе алып тастау алдында жүз қақпағын бекітіңіз.

НАЗАР САЛЫНЫЗ: пышактарды ауыстырган кезде, косиндегі майды сүртпеніз.

ЕСКЕРТПЕ: Пышақтарды орнату немесе шешіп алу алдында, қондырманы түтікке қатысты түзу түратындай етіп жазып жіберіңіз.

1. Жуз тысын пышактарға бекітіңіз.

▶ Сурет9: 1. Жуз тысы

1. Кондырманы төңкеріп қойыңыз.

2. Алты қырлы кілтпен 4 болтты бұрап алыңыз да, жабын мен пластинаны (үлкен) шешіп алыңыз.

▶ Сурет10: 1. Болт 2. Какпақ 3. Пластина (үлкен)

1. Косинді суретте көрсетілген бағытта тұратындай етіп жалпак ұшты бұрауышпен бұраңыз.

▶ Сурет11: 1. Иінді білік

1. Киіз тесемені (қыска), киіз төсемені (узын), пластинаны (кішкентай) және манжеттерді шешіп алыңыз.

▶ Сурет13: 1. Киїз төсеме (қыска) 2. Киїз төсеме (узын) 3. Пластина (кішкентай) 4. Жалғастырғыш

1. Пышактарды кондырмадан шешіп алыңыз.

▶ Cypet14

1. Жуз қақпағын алып тастаңыз, содан кейін оны жаңа металға арналған жалпақ қайшы жүздеріне бекітіңіз.

2. Шаңнан қорғайтын тиекті пышақтардан шешіп алыңыз, содан кейін оны суретте көрсетілген жаңа пышақтардағы орынға бекітіңіз.

▶ Сурет15: 1. Шаннан коргайтын тиек

1. 5-кадамда бурап алынған винтті пышақтардағы тесікке пышақ жабынындағы тесік арқылы өткізіп кіргізіңіз.

▶ Сурет16: 1. Саңылау 2. Болт

1. Косиіннің айналасына аздап май жагыңыз. Пышактарды кондырмага бекітіңіз.

▶ Cypet17

1. Манжеттерді, пластинаны (кішкентай) пышақтарға бекітіңіз, содан кейін болтты бұрап тартыңыз.

▶ Сурет18: 1. Болт 2. Пластина (кішкентай)

1. Жалғастырғыш

2. 10-кадамда пышактардағы тесіkke салынған болтты бұрап алыңыз, содан кейін оны бұрап пышактарды бекітіңіз.

3. Киіз төсемені (қыска) және киіз төсемені (ұзын) бекітіңіз.

▶ Сурет19: 1. Киіз төсеме (кыска) 2. Киіз төсеме (узын)

1. Пластинаны (улкен) салыңыз, содан кейін 4 болтты бурап тартыңыз.

▶ Сурет20: 1. Болт 2. Какпаç 3. Пластина (улкен)

НАЗАР САЛЫНЫЗ: Егер металға арналған жалпақ қайшы жүздері дұрыс жұмыс істемесе, бүл иінді біліктің жүздерге дұрыс тимей түрганын білдіреді. Жүздерді алып, қайтадан орнатыңыз.

НАЗАР САЛЫНЫЗ: Металға арналған жалпақ қайшы жүздерінен басқа бөлшектер (иінді білік) тозған болса, бөлшектерді ауыстыру немесе жөндеу үшін Makita өкілетті қызмет көрсету орталығына жүгініңіз.

АСАК БОЛЫНЫЗ: Күралдың функциясын реттемес және тексермес бұрын, әрдайым күралдың өшірулі екендігіне және аккумулятор картриджінің алынғанына көз жеткізіңіз.

Кесу бұрышын реттеу

⚠️САҚ БОЛЫНЫЗ: кесу бұрышын реттемей тұрып, құралдың өшіп тұрганына міндетті түрде көз жеткізіңіз.

Бастың бұрышын 13 әрекетті орындап реттеуге болады. Бастың бұрышын төмендегі әрекеттерді орындап езгертуге болады.

1. Бұрышты реттеу сабын ұстаңыз да, сырғыту тетігін тартып тұрып, бастың бұрышын реттеңіз, содан кейін сырғыту тетігін жіберіңіз.

▶ Сурет21: 1. Сырғыту тетігі 2. Бұрышты реттеу сабы

1. Бастиекті сырт еткен дыбыс шыкканша ақырын жылжытыңыз.

ЕСКЕРТПЕ: Күралды пайдалану алдында бастиек мыктап құлыпталғанына көз жеткізіңіз.

ПАЙДАЛАНУ

⚠️ECKEРТУ: "ҚАУІПСІЗДІК ШАРАЛАРЫ" тарауындағы ескерту мен сақтық шараларын және куат блогының нұсқаулығын орынданаңыз.

Куралмен жұмыс істеу

⚠️ECKEРТУ: Құралды электр желілері жанында пайдалануға болмайды. Қуат желілерімен жанасу немесе Құралды куат желілерінің жанында пайдалану ауыр жаракат алуға немесе өлімге себепші электр тогының соғуына әкелуі мүмкін.

⚠️ECKEРТУ: Колыңызды металга арналған жалпақ қайшы жүздеріне жақындатпаңыз.

⚠️ECKEРТУ: құралды үнемі қадағалау үшін өте сақ болыңыз. Құралдың жұмыс аймағында өзіңізге немесе өзгеге қарай ауытқып кетуіне жол берменіз. Құралды басқара алмай қалу оператордың және айналадағы адамның ауыр жаракат алуына әкелуі мүмкін.

⚠️ САҚ БОЛЫНЬІЗ: Құралмен мүмкіндігінше ыстық ауа райында жұмыс істемеңіз. Құралмен жұмыс істеу кезінде физикалық жағдайыңызды есепке алыңыз.

⚠️ САҚ БОЛЫНЫЗ: Шөп шабу кезінде металл қоршауға немесе басқа қатты затқа абайсызда тиіп кетуден сақтаныңыз. Металға арналған жалпак қайшы жүздері сынып, дене жаракатын тудыруы мүмкін.

⚠️ САК БОЛЫНЫЗ: Металға арналған жалпақ қайшы жүздері жерге тиіп кетпеуі тиіс. Әйтпесе құрал кері шегініп, дене жарақатын тудыруы мүмкін.

⚠️ САҚ БОЛЫНЫЗ: Электрлі бутакескішке тым қатты ұмтылу (әсіресе сатыда) өте қауіпті. Тенселетін немесе берік емес орында тұрып жұмыс істеуге болмайды.

НАЗАР САЛЬІНЬІЗ: Күралмен диаметрі 10 мм ден асатын қалың бұтактарды кесуге әрекеттенбөңіз. Күралды пайдалану алдында бұтакты кесуге арналған дискілі алмас араның көмегімен кесу биқтігінен 10 см төмен бұтактарды кесіңіз.

▶ Сурет22: (1) Кесу биіктігі (2) 10 см

НАЗАР САЛЫНЫЗ: Кураған ағаштарды немесе соған ұқсас қатты заттарды кесуге болмайды. Әйтпесе құралға зақым келуі мүмкін.

НАЗАР САЛЫНЫЗ: Металға арналған жалпақ қайшы жүздерін пайдаланып, шөпті немесе арамшөпті қыскартуға болмайды. Себебі металға арналған жалпақ қайшы жүздеріне шөп немесе арамшөп оралып қалуы мүмкін.

Куралды куат блогының алдыңғы сабынан немесе кондырманың алдыңғы түтқасынан және куат блогының артқы сабынан екі қолыңызбен устаңыз.

▶ Сурет23: 1. Алдыңғы сап 2. Артқы түтқа

Құлыпы ашу тетігін басып тұрып, ауыстырғыш шүріппені басыңыз, содан кейін құралды алға жүргізіңіз.

▶ Cypet24

Herizrī жұмыс үшін металға арналған жалпақ қайшы жүздерін кесу бағытына қарай еңкейтіп, 3 - 4 метр/секунд жылдамдықпен байыппен баяу жылжытыңыз.

▶ Cypet25

Көгалды түзу кесу үшін төменнен жоғары қарай кесіңіз.

▶ Cypet26

Деңгелек пішін жасау үшін кесу кезінде (шамшам немесе таураушан, т.с.с. кесу) тамырынан бастан жоғарғы жағына қарай кесіңіз.

▶ Cypet27

АЕСКЕРТУ: жабдыкты тексеру немесе техникалық күтімін жасау алдында, моторды өшіріп, аккумулятор картриджін шығарыңыз. Эйтпесе машина абайсызда іске қосылып, адамды ауыр түрде жаракаттауы мүмкін.

⚠️ECKEРТУ: Жабдыкты тексеру немесе техникалық қызмет көрсету кезінде оны әрдайым төменге алып қойыңыз. Жабдыкты жоғарыда жинау немесе реттеу ауыр жаракатқа әкелуі мүмкін.

⚠️ECKERTY: "ҚАУІПСІЗДІК ШАРАЛАРЫ" тарауындағы ескерту мен сақтық шараларын және куат блогының нұсқаулығын орынданаңыз.

⚠️САҚ БОЛЫНЫЗ: қарап тексерген немесе техникалық күтім жасаған кезде, қолғап киңіз.

НАЗАР САЛЫНЫЗ: Жанармайды, бензинді, сўйылтқышты, спиртті немесе соган ұқсас заттарды ешкашан пайдаланбаңыз. Нәтижесінде түссіздену, бүліну немесе жарықтар пайда болувна әкелуі мүмкін.

Өнімнің ҚАУІПСІЗДІГІ мен СЕНІМДІЛІГІН қамтамасыз ету үшін, жәндеу жұмыстары, кез келген басқа техникалық қызмет көрсету немесе реттеу әрдайым Makita қосалқы бөлшектерін пайдалану арқылы Makita компаниясының өкілетті немесе зауыттық қызмет көрсету орталықтары тарапынан орындалуы керек.

Куралды тазалау

Курал шанын күрғақ шуберекпен немесе сабынды суға батырылған шуберекті сығып алып тазалаңыз.

НАЗАР САЛЫНЫЗ: Жанармайды, бензинді, сўйылтқышты, спиртті немесе соган ұқсас заттарды ешкашан пайдаланбаңыз. Нәтижесінде түссіздену, бүліну немесе жарықтар пайда болуынаәкелуі мүмкін.

Металға арналған жалпақ қайшы жүзіне техникалық қызмет көрсету

Пайдалану алдында немесе жұмыс кезінде сағатына бір рет металға арналған жалпақ қайшы жүздеріне түтқырлығы төмен (машина майы немесе бүріккіш түріндегі майлағыш) май жағыңыз.

▶ Cypet28

Жұмыс істеп болғаннан кейін металға арналған жалпақ қайшы жүздерінің екі жағындағы шанды сым қылшақпен кетіріңіз, оны шуберекпен сүртіңіз, содан кейін оған түтқырлығы төмен май (машина майы немесе бүріккіш түріндегі майлағыш) жағыңыз.

▶ Cypet29

НАЗАР САЛЫНЫЗ: Металға арналған жалпақ қайшы жүздерін суға салып жууға болмайды. Бүл тот басуға немесе құралдың зақымдануына әкелуі мүмкін.

НАЗАР САЛЬНЫЗ: Кір мен тот жүздің шамадан тыс үйкелуін тудырады және аккумуляторларға арналған зарядтау құрылғысының пайдалану уақытын қыскартады.

Сактау

Жуздері ашык қалмайтындай етіп жуз қақпағын металға арналған жалпақ қайшы жүздеріне бекітіңіз. Құралды балалардың қолы жетпейтін жерде сақтаңыз. Құралды ылғал немесе жаңбыр тимейтін жерде сақтаңыз. Қондырма мен куат блогын бөлек сақтаған кезде, қалпақты түтіктің ұшына кигізіңіз.

▶ Cypet30

Қозғалмалы бөлшектерін майлау

НАЗАР САЛЫНЫЗ: Берілген майдың жилігі мен мөлшері туралы нускауларды орындаңыз. Эйтпесе, майдың жеткіліксіз болуы қозғалмалы бөлшектерге зақым келтіруі мүмкін.

Жетекші білік:

Майды (Makita майы N No.2 немесе баламасы) жұмыстың әрбір 30 сағаты сайын жағып тұрыңыз.

▶ Cypet31

ЕСКЕРТПЕ: Түпнұсқа Makita майын жергілікті Makita дилерінен сатып алуға болады.

Коюланған маймен майлау

Майлау аралығы: Пайдалану кезінде әр 25 сағат сайын

1. Майлау үшін болтын саңылаудан алып тастаңыз.
   ▶ Сурет32: 1. Болт
2. Май сыкпасының қαқпағын бұrap алыңыз. Май сыкпасының аузын жабындағы тесікке туралаңыз да, май сыкпасының аузын тесікке бұrap бекітіңіз.
   ▶ Сурет33: 1. Май ыдысы 2. Саңылау
3. Күралға май (үлгі ретінде шамамен 3 г) жағыңыз.
4. Май түтігін алып тастаңыз.
5. Болтты бекітіңіз.

Металға арналған жалпақ қайшы жүздерін ажарлау

НАЗАР САЛЫНЫЗ: Егер металға арналған жалпақ қайшы жүздері ажарлаудан айтарлықтай төзған болса, оларды жаңасымен ауыстырыңыз.

1. Куралға аккумулятор картриджін орнатыңыз.
2. Жоғарғы және төменгі жүзі кезекпен орналасатындай етіп, құралды іске қосыңыз.

▶ Cypet34

1. Күралды өшіріп, аккумулятор картриджін күралдан алып тастаңыз.

2. Егеу бұрышын 45°-қа орнатыңыз және жоғарғы пышақты егеумен 3 жақтан қайраңыз.

▶ Cypet35: (1) Erey (2) 45°

⚠️САҚ БОЛЫНЬІЗ: Металға арналған жалпақ қайшы жүздерін ажарлау алдында құралдың өшірулі екеніне және аккумулятор картриджінің құралдан алынғанына кез жеткізіңіз.

1. Күралды төңкеріп қойып, металға арналған жалпақ қайшы жүздеріндегі бұдырды қайрақ тас көмегімен кетіріңіз.

▶ Сурет36: 1. Кайрақ тас

1. Егеу бұрышын 45°-қа орнатыңыз және төменгі пышақты егеумен 3 жақтан қайраңыз.

2. Құралды қалыпты күйіне қойып, металға арналған жалпақ қайшы жүздеріндегі бұдырды егеудің көмегімен кетіріңіз.

АКАУЛЫКТАРДЫ ЖОЮ

Жөндеу жұмыстарына тапсырыс беруден бұрын, тексерулер жүргізіңіз. Нұсқаулықта көрсетілмеген мәселелер анықталса, құралды бөлшектемеңіз. Makita компаниясының өкілетті қызмет көрсету орталықтарына хабарласыңыз және жөндеу үшін әрқашан Makita қосалқы бөлшектерін пайдаланыңыз.

Ақаулы қүйі branchingнай себе бі (ақаулық) Шешім
Мотор іске қосылмайды. - Сондай-ақ қуат блогының пайдалану		нұсқаулығын қараңыз.
Мотор көп ұзамай тоқтайды. - Сондай-ақ қуат блогының пайдалану		нұсқаулығын қараңыз.
Мотор жылдамдығы артпайды. - Сондай-ақ қуат блогының пайдалану		нұсқаулығын қараңыз.
Металға арналған жалпақ қайшы жүздері жылжымайды:→ машинаны дереу тоқтатыңыз!	Металға арналған жалпақ қайшы жүздерінің арасында бөгде заттар тұрып қалды.	Құралды өшіріп, аккумулятор картриджін алып тастаңыз, содан кейін қыскыш секілді құрал көмегімен бөгде заттарды алып тастаңыз.
	Жетек жүйесі дұрыс жұмыс істемейді.	Жергілікті қызмет көрсету орталығынан жөндеуді сұраңыз.
Қалыптан тыс дірілдеу:→ машинаны дереу тоқтатыңыз!	Металға арналған жалпақ қайшы жүздері сынған, майыскан немесе тозған.	Металға арналған жалпақ қайшы жүздерін ауыстырыңыз.
	Жетек жүйесі дұрыс жұмыс істемейді.	Жергілікті қызмет көрсету орталығынан жөндеуді сұраңыз.
Металға арналған жалпақ қайшы жүздері мен мотор тоқтамайды:→ Дереу аккумуляторды шығарып алыңыз!	Электрлік ақаулық. Аккумуляторды шығарып алыңыз және жергілікті өкілетті қызмет көрсету орталығынан жөндеп беруін сұраңыз.

⚠️САҚ БОЛЫНЫЗ: Бүл керек-жарактарды немесе қондырмаларды осы нусқаулықта көрсетілген Makita машинасымен бірге пайдаланған дұрыс. Басқа керек-жарактарды немесе қондырмаларды пайдалану адамдардың жарақаттануына әкелуі мүмкін. Керек-жаракты немесе қондырманы тек мақсатына сәйкес пайдаланыңыз.

Осы керек-жарактар туралы қосымша мәлімет алу үшін көмек қажет болса, жергілікті Makita қызмет көрсету орталығына хабарласыңыз.

• Металға арналған жалпақ қайшы жүзі жинағы
- Май түтігі
- Makita тупнуска аккумуляторы және зарядтау кұрылғысы

ЕСКЕРТПЕ: Тізімdegі кейбір элементтер стандартты керек-жарактар ретінде өнімнің каптамасында болуы мүмкін. Олар әр елде әртүрлі болуы мүмкін.

規格
