Тип продукт	Нож за храсти на прът (аксесоар)
Марка	Makita
Модел	EN402MP
Дължина на острието	500 мм
Обща дължина	1444 мм
Нетно тегло	2,4 кг
Съвместими двигателни блокове	DUX60, DUX18, UX01G (безжични)
Брой позиции на ъгъла на срязване	13
Препоръчителен макс. диаметър на клона	10 мм
Препоръчителна скорост на рязане	3 до 4 секунди на метър
Момент на затягане на монтажните болтове	4,0 – 6,0 N·m
Интервал на смазване на остриетата	Всеки час на употреба (масло с ниска вискозност)
Интервал на смазване на задвижващата ос	На всеки 30 часа работа
Интервал на смазване с грес	На всеки 25 часа работа
Препоръчителна лична защита	Каска, очила, ръкавици, противохлъзгащи ботуши, предпазители за слух
Безопасно разстояние за зрители	Най-малко 15 м
Стандарти за съответствие CE	EN62841-1:2015, EN 62841-4-2:2019, EN ISO 11806-1:2011
Приложими директиви	2006/42/CE, 2000/14/CE
Налични резервни части	Остриета за ножици, предпазител за острието, тръба за грес, батерия и зарядно Makita
Възможност за ремонт	Оторизиран сервизен център на Makita

Често задавани въпроси - EN402MP MAKITA

С кои двигателни блокове е съвместим ножът за храсти EN402MP?

Ножът за храсти EN402MP е одобрен за употреба с безжичните многофункционални двигателни блокове Makita DUX60, DUX18 и UX01G. Никога не използвайте аксесоара с друг двигателен блок.

Как да настроите ъгъла на срязване на главата?

Ъгълът на срязване може да се регулира в 13 позиции. Дръжте дръжката за регулиране на ъгъла и задействайте плъзгащия лост, докато ориентирате главата. Освободете лоста и проверете дали главата е здраво заключена с щракване.

Какви предпазни мерки трябва да взема при употреба?

Винаги носете предпазна каска, защитни очила, ръкавици и противохлъзгащи обувки. Дръжте хората и животните на разстояние най-малко 15 метра. Дръжте ръцете далеч от острието и не използвайте инструмента близо до електрически линии.

Как да поддържам остриетата на ножицата?

Преди употреба и на всеки час нанасяйте масло с ниска вискозност (машинно масло или спрей лубрикант) върху остриетата. След употреба почистете остриетата с метална четка, избършете ги и нанесете масло. Никога не мийте остриетата с вода.

Мога ли да режа клони с диаметър над 10 мм?

Не, препоръчителният максимален диаметър е 10 мм. За по-дебели клони първо използвайте клонорезачка, като ги отрежете на около 10 см под височината на срязване.

Как да сменя остриетата на ножицата?

Извадете батерията, поставете предпазителя на острието, обърнете инструмента с главата надолу, развийте болтовете на капака, завъртете манивелата и извадете остриетата. За монтаж изпълнете обратната операция. Носете ръкавици и не отстранявайте греста от манивелата.

Какво да направя, ако остриетата се блокират по време на употреба?

Спрете незабавно инструмента и извадете батерията. Отстранете чуждите тела с клещи или подобен инструмент. Никога не използвайте ръцете си, тъй като остриетата може да се движат рязко.

Как да прибера ножа за храсти след употреба?

Поставете предпазителя на острието върху остриетата. Съхранявайте инструмента на сухо и заключено място, недостъпно за деца. Ако отделите аксесоара от двигателния блок, поставете капачката на края на тръбата.

Възможно ли е да използвам ножа за храсти под дъжд?

Не, никога не използвайте инструмента под дъжд или във влажни условия. Електрическият двигател не е водоустойчив и водата увеличава риска от токов удар.

Откъде мога да получа резервни части или да поправя аксесоара?

Всеки ремонт трябва да се извършва от оторизиран сервизен център на Makita с оригинални резервни части. Можете да закупите части като остриета за ножици или тръба за грес от вашия дилър на Makita.

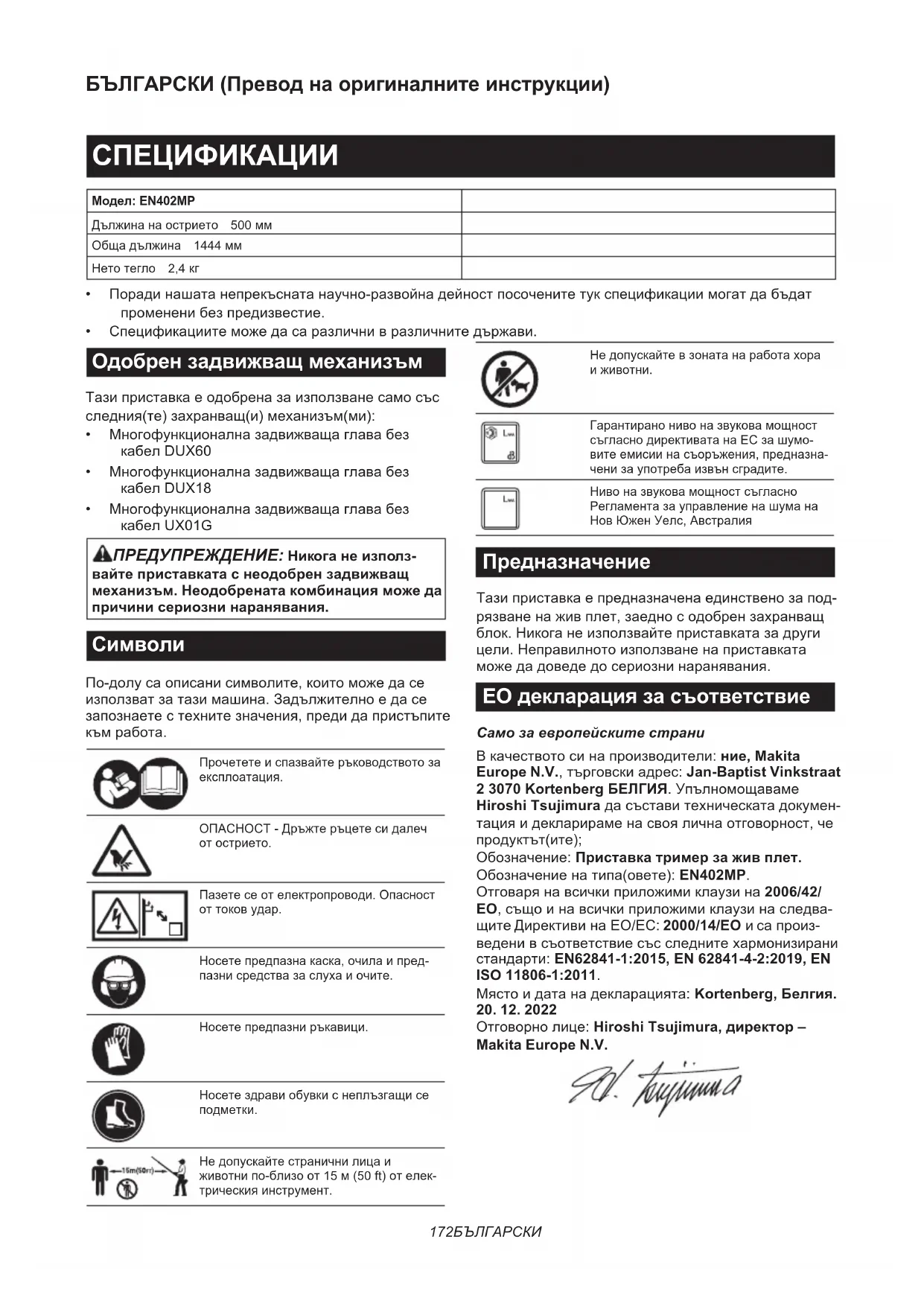

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ EN402MP MAKITA

Модел: EN402MP
Дължина на острието 500 мм
Обща дължина 1444 мм
Нето тегло 2,4 кг

• Поради нашата непрекъсната научно-развойна дейност посочените тук спецификации могат да бъдат променени без предизвестие.
• Спецификациите може да са различни в различните държави.

Одобрен задвижващ механизмъм

Тази приставка е одобрена за използване само със следния(те) захранващ(и) механизмъм(ми):

• Многофункционална задвижваща глава без кабел DUX60
• Многофункционална задвижваща глава без кабел DUX18
• Многофункционална задвижваща глава без кабел UX01G

⚠ПРЕДУПРЕЖДЕНИЕ: Никога не използвайте приставката с неодобрен задвижващ механизъм. Неодобрената комбинация може да причини сериозни наранявания.

Символи

По-долу са описани символите, които може да се използват за тази машина. Задължително е да се запознаете с техните значения, преди да пристъпите към работа.

Прочетете и спазвайте ръководството за експлоатация.

ОПАСНОСТ - Дръжте ръцете си далеч от острието.

Пазете се от електропроводи. Опасност от токов удар.

Носете предпазна каска, очила и пред- пазни средства за слуха и очите.

Носете предпазни ръкавици.

Носете здрави обувки с неплъзгаци се подметки.

Не допускайте странични лица и животни по-близо от 15 м (50 ft) от електрическия инструмент.

Не допускайте в зоната на работа хора и животни.

Гарантирано ниво на звукова мощност съгласно директивата на ЕС за шумовите емисии на съоръжения, предназначени за употреба извън сградите.

Ниво на звукова мощност съгласно Регламента за управление на шума на Нов Южен Уелс, Австралия

Предназначение

Тази приставка е предназначена единствено за под- рязване на жив плет, заедно с одобрен захранващ блок. Никога не използвайте приставката за други цели. Неправилното използване на приставката може да доведе до сериозни наранявания.

ЕО декларация за съответствие

Само за европейските страни

В качеството си на производители: ние, Makita Europe N.V., търговски адрес: Jan-Baptist Vinkstraat 2 3070 Kortenberg БЕЛГИЯ. Упълномощаваме Hiroshi Tsujimura да състави техническата документация и декларираме на своя лична отговорност, че продуктът(ите);

Отговаря на всички приложими клаузи на 2006/42/EO, също и на всички приложими клаузи на следващите Директиви на EO/EC: 2000/14/EO и са произведени в съответствие със следните хармонизирани стандарти: EN62841-1:2015, EN 62841-4-2:2019, EN ISO 11806-1:2011.

Място и дата на декларацията: Kortenberg, Белгия. 20. 12. 2022

Отговорно лице: Hiroshi Tsujimura, директор – Makita Europe N.V.

1. hyunnan

ПРЕДУПРЕЖДЕНИЯ ЗА БЕЗОПАСНОСТ

1. По време на работа дръжте всички части на тялото си далеч от острието. Не правете опити да чистите отрязания материал или да задържате материал, който трябва да бъде отрязан, докато режещите остриета са в движение. Остриетата продължават да се движат и след изключването на превключвателя. Един миг на невнимание по време на работа с храстореза може да доведе до сериозни наранявания.
2. Носете храстореза за дръжката, със спряно острие, като внимавате да не задействате нито един мрежов ключ. Правилното носене на храстореза ще намали риска от неволното му включване и предизвиканото от това нара-няване от остrietата.
3. При транспортиране или съхраняване на храстореза винаги поставяйте капака на остриетата. Правилното боравене с храстореза ще намали риска от нараняване от остриетата.
4. При почистване на заседналия материал или обслужване на инструмента, се уверете, че всички мрежови ключове са изключени и батерията е извадена или разкачена. Неочакваното задействане на храстореза по време на почистване на заседналия материал или обслужване може да доведе до сериозно нараняване.
5. Дръжте храстореза само за изолираните повърхности за хващане, защото има опасност острието да влезе в контакт със скрити проводници. Ако остриетата докоснат проводник под напрежение, токът може да премине през металните части на храстореза и да подложи работащия на електрически удар.
6. Дръжте всички захранващи и други кабели далече от зоната на рязане. В живия плет или храстите може да има скрити електрически проводници или кабели, които може случайно да бъдат прерязани от острието.
7. Не използвайте храстореза при лоши атмосферни условия, особено когато има риск от светкавици. Това намалява риска да бъдете ударени от мълния.
8. За да намалите риска от електрически удар, никога не използвайте телескопичния храсторез в близост до електропроводи. Контактът с електропроводи или използването в близост до тях може да причини сериозно нараняване или електрически удар, който да доведе до смърт.

9. При работа с телескопичния храсторез винаги използвайте и двете си ръце. Дръжте телескопичния храсторез с две ръце, за да избегнете загуба на контрол.

10. Винаги използвайте предпазни средства за главата, когато работите с телескопичния храсторез на височина над главата си. Падащите изрезки може да предизвикат сериозно нараняване.

Допълнителни инструкции за безопасност

Подготовка

1. ХРАСТОРЕЗЪТ МОЖЕ ДА ПРИЧИНИ СЕРИОЗНИ НАРАНЯВАНИЯ. Прочетете внимателно инструкциите относно правилното боравене, подготовка, поддръжка, пускане в действие и спиране на инструмента. Запознайте се с всички органи за управление и с правилната експлоатация на инструмента.

2. Преди да работите с инструмента, проверете живия плет и храстите за наличие на чужди предмети, например телени огради или скрити кабели.

3. С храстореза не трябва да работят деца и младежи под 18-годишна възраст. Младежи над 16-годишна възраст може да бъдат освободени от това ограничение, ако преминават обучение под надзора на специалист.

4. В аварийна ситуация изключете инструмента и незабавно извадете акумулаторната батерия.

5. ОПАСНОСТ - Дръжте ръцете далеч от диска. Допирът до диска ще доведе до сериозни наранявания.

6. Опитен потребител трябва да покаже на потребителите, които ще работят с инструмента за първи път, как да го използват.

7. Преди работа прегледайте работната зона за наличие на телени огради, камъни или твърди предмети. Те могат да повредят ножовете.

8. Използвайте храстореза само ако сте в добро физическо състояние. Ако сте уморени, вниманието ви е притъпено. Бъдете особено внимателни в края на работния ден. Изпълнявайте всички работни дейности спокойно и внимателно. Потребителят носи отговорност за всички щети, нанесени на трети страни.

9. Преди започване на работа проверете дали тримерът е в добро и безопасно работно състояние. Уверете се, че предпазителите са правилно поставени. Храсторезът не трябва да се използва, освен ако не е напълно сглобен.

10. Избягвайте опасни среди. Инструментът да не се използва във влажни или мокри участьци и да не се излага на дъжд. Попадналата в инструмента вода увеличава риска от токов удар.

Лични предпазни средства

1. Работните ръкавици от здрава кожа са неотменима част от базового оборудване на храстореза и трябва винаги да бъдат носени при работа с него. Необходимо е да се носят и здрави обувки с подметки, осигуряващи добро сцепление.

2. Носете предпазни средства за слуха като наушници, за да не се стигне до увреждане на слуха.

3. Носете защитни очила, каска и ръкавици, за да се предпазите от отхвръкнали изрезки или падащи предмети.
4. Когато пипате ножовете или регулирате ъгъла на ножовете, носете предпазни ръка- вици. Ножовете могат да порежат жестоко незащитени ръце.

Работа

1. При работа с инструмента винаги използвайте и двете си ръце. Работата с една ръка може да доведе до загуба на контрол и сериозно нараняване.
2. Когато работите с инструмента, винаги се уверявайте, че работното положение, което сте заели, е безопасно и сигурно. Прекомерното протягане с инструмента, особено от стълба, е изключително опасно. Не работете, застанали върху нещо, което се клати или е нестабилно.
3. Когато работите с инструмента, не носете едновременно няколко ремъка за колан и/или за рамо.
4. По време на работа не допускайте странични лица или животни по-близо от 15 м до инструмента. При приближаване на външно лице веднага спрете инструмента.
5. Ако режещият инструмент се удари в няка- къв предмет или инструментът започне да издава необичайни шумове или вибрации, изключете го, извадете незабавно акумула- торната батерия и оставете инструмента да спре. И изпълнете следните стъпки:

1. Използвайте инструмента само по предназначение. Не използвайте инструмента за никаква друга цел.

2. Изключете инструмента и извадете акумула- торната батерия преди:

3. почистване или премахване на задръстване,
   • проверка, извършване на поддръжка или работа по инструмента,

4. регулиране на работното положение на режещите остриета,

5. оставяне на инструмента без надзор.

6. Преди да пуснете в действие инструмента, уверете се, че той е правилно поставен в обозначено работно положение.

7. Не работете с инструмента, ако режещите остриета са повредени или прекалено износени.

8. Винаги внимавайте за това, което става наоколо, и бъдете нашрек за възможни опасности, на които може да не сте обърнали внимание поради шума от инструмента.

9. По време на работа внимавайте да не влезете в случаен контакт с метална ограда или други твърди обекти. Острието може да се счупи и да причини сериозно нараняване.

10. Избягвайте случайно пускане в действие. Не пренасяйте инструмента с монтирана акумулаторна батерия и пръст, поставен на прекъсвача. Уверете се, че прекъсвачът е изключен, когато монтирате акумулаторната батерия.
11. Когато вдигате или държите инструмента, не хвашайте непокритите режещи остриета или режещи ръбове.
12. Не натискайте прекалено силно инструмента. Той ще върши работата си по-добре и с по-малка вероятност за възникване на опасност или нараняване, ако работите със скоростта, за която е проектиран.
13. Не използвайте инструмента при дъжд или при много мокри или влажни условия. Електромоторът не е водоустойчив.
14. По време на работа дръжте инструмента здраво.
15. Не оставяйте инструмента да работи излишно на празен ход.
16. Преди проверка на режещите остриета, поправка на неизправности или почистване на чужди предмети, захванати в режещите остриета, винаги изключвайте инструмента и изваждайте акумулаторната батерия.
17. Никога не насочвайте остrietата на ножа към себе си или към други хора.
18. Ако дисковете спрат да се движат поради заклещване на чужди предмети между тях по време на работа, изключете инструмента и извадете акумулаторната батерия, след което извадете чуждите предмети посредством инструменти, например клещи. Изваждането на чуждите предмети с ръка може да доведе до нараняване, тъй като дисковете може да се задвижат при изваждането на чуждите предмети.
19. Когато поставяте или сваляте капака на остриетата, внимавайте да не нараните ръцете си.

Безопасност при работа с електрически ток и акумулаторната батерия

1. Избягвайте опасни среди. Инструментът да не се използва на влажни или мокри места и да не се излага на дъжд. Попадналата в инструмента вода увеличава риска от токов удар.
2. Не изхвърляйте акумулаторната(ите) бате- рия(и) в огън. Клетките на батерията могат да експлодират. Проверете местните разпо- редби за евентуални специални инструкции за унищожаване.
3. Не отваряйте или повреждайте акумулаторната батерия(и). Изтичащият електролит има разяждащо действие и може да увреди очите или кожата. Може да бъде токсичен при поглъщане.

4. Не зареждайте батерията под дъжд или на влажни места.

5. Не зареждайте акумулаторната батерия на открыто.

6. Не хвашайте зарядното устройство, включително щепсела и изводите му, с мокри ръце.

Техническа поддръжка и съхранение

1. Когато спрете инструмента, за да извършите обслужване, проверка или съхранение, изключете го, извадете акумулаторната батерия и се уверете, че всички движещи се части са спрели. Оставете инструмента да се охлади, преди да направите проверки, регулировка и т.н.
2. Винаги изчаквайте инструмента да се охлади преди да го приберете за съхранение.
3. Когато не използвате инструмента, поста- вете капака на остриетата и съхранявайте инструмента на закрито, на сухо и високо разположено заключващо се място, далече от достъпа на деца.
4. Поддържайте грижливо инструмента. Поддържайте режещия ръб остър и чист, за да си осигурите най-добра ефективност и да намалите риска от нараняване. Следвайте инструкциите за смазване и смяна на принадлежности. Поддържайте дръжките сухи и чисти – без масло и грес.
5. Проверявайте за повредени части. Преди да продължите да използвате инструмента, всяка повредена част трябва да бъде проверена внимателно, за да се определи дали тя ще работи правилно и ще изпълнява предназначението си. Проверявайте подравняването на движещите се части за огъване, повреди, монтаж или други условия, които могат да влияят на функционирането им. Ако предпазителят или друга част са повредени, те трябва да бъдат съответно ремонтирани или заменени в оторизиран сервизен център.
6. Използвайте само оригинални резервни части.
7. При пренасяне на инструмента на друго място, включително и по време на работа, винаги изваждайте акумулаторната бате- рия и поставяйте капака върху режещите остриета. Не носете и не транспортирайте инструмента, когато остриетата се движат. Никога не докосвайте остриетата с ръце.
8. Почиствайте инструмента и особено реже- щите остриета след употреба и преди съх- раняването му за продължителни периоди от време. Леко смажете с масло режещите остриета и поставете капака им.
9. Не изхвърляйте акумулаторната(ите) бате- рия(и) в огън. Клетките на батерията могат да експлодират. Проверете местните разпо- редби за евентуални специални инструкции за унищожаване.

10. Не отваряйте или повреждайте акумулаторната батерия(и). Изтичащият електролит има разяждащо действие и може да увреди очите или кожата. Може да бъде токсичен при поглъщане.

11. Не зареждайте батерията под дъжд или на влажни места.

ЗАПАЗЕТЕ НАСТОЯЩИТЕ ИНСТРУКЦИИ.

⚠ PREDУПРЕЖДЕНИЕ: НЕ позволявайте комфорта от познаването на продукта (при- добит при дългата му употреба) да замени стриктното спазване на правилата за безопас- ност за въпросния продукт. НЕПРАВИЛНАТА УПОТРЕБА и неспазването на правилата за безопасност, посочени в настоящото ръковод- ство за експлоатация, може да доведе до тежки наранявания.

ОПИСАНИЕ НА ЧАСТИТЕ

▶ Фиг.1: 1. Капак на ножа 2. Ръкохватка за регулиране на ъгъла 3. Капачка 4. Остриета на ножа 5. Плъзгач 6. Предна дръжка

СГЛОБЯВАНЕ

⚠ PREDУПРЕЖДЕНИЕ: Преди сглобяване или регулиране на оборудването изключете мотора и извадете акумулаторната батерия. В противен случай машината може да се стартира внезапно и да причини нараняване.
ПРЕДУПРЕЖДЕНИЕ: При сглобяване или регулиране на оборудването винаги го поставяйте на земята. Сглобяването или регулирането на оборудването в изправено положение може да доведе до сериозно нараняване.
⚠ PREDУПРЕЖДЕНИЕ: Следвайте предупрежденията и мерките за безопасност в главата „ПРЕДУПРЕЖДЕНИЯ ЗА БЕЗОПАСНОСТ“ и в ръководството за експлоатация на задвижващия механизъм.

Сглобяване на приставката

1. Отстранете капачката от приставката.
   ▶ Фиг.2: 1. Капачка
2. Поставете тръбата в приставката, така че отворът на тръбата да е подравнен с този на приставката. Затегнете здраво първо късия болт, а след това затегнете дългия болт, за да фиксирате тръбата.
   ▶ Фиг.3: 1. Отвор 2. Тръба 3. Болт (къс) 4. Болт (дълъг)

ЗАБЕЛЕЖКА: При затягането на болтовете прилагайте момент на затягане 4,0 – 6,0 N•m.

Монтиране на тръбата за приставка

⚠️ВНИМАНИЕ: Винаги проверявайте зак- репването на тръбата за приставката след монтажа. Неправилният монтаж може да доведе до падане на приставката от задвижващия меха- низъм и да предизвика нараняване.

Монтирайте тръбата за приставка към инструмента.

1. Свалете капачката от края на тръбата.

▶ Фиг.4: 1. Тръба 2. Капачка

БЕЛЕЖКА: Не изхвърляйте капачката, тъй като тя ще е необходима при прибране на приставката.

1. Завъртете лоста към приставката.

▶ Фиг.5: 1. Лост

1. Изравнете щифта със стрелката на задвижващия механизмъм. Вмъквайте тръбата, докато бутонът за освобождаване изскочи.

Уверете се, че линията за позициониране е върху върха на стрелката на задвижващия механизмъм, а стрелката на задвижващия механизмъм и стрелката на тръбата са обърнати една към друга.

▶ Фиг.6: 1. Освобождаващ бутон 2. Стрелка на задвижващия механизмъм 3. Щифт 4. Линия на позициониране 5. Стрелка на тръбата

1. Завъртете лоста към задвижващия механизмъм.

▶ Фиг.7: 1. Лост

Уверете се, че повърхността на лоста е паралелна на тръбата.

БЕЛЕЖКА: Не затягайте лоста, без да сте поставили тръбата за приставката. В противен случай лостът може да затегне прекалено много входа на задвижващия вал и да го повреди.

За да свалите тръбата, завъртете лоста към приставката и издърпайте тръбата навън, като натискате надолу бутона за освобождаване.

▶ Фиг.8: 1. Освобождаващ бутон 2. Лост 3. Тръба

Монтиране или демонтиране на остриетата на ножа

⚠️ВНИМАНИЕ: Когато сменяте остриетата на ножа, винаги носете ръкавици, за да избегнете пряк контакт на ръцете си с режещите ръбове.

⚠️ ВНИМАНИЕ: Монтирайте капака на острието преди демонтаж или монтаж на режещите остриета.

БЕЛЕЖКА: Когато сменяте режещите остриета, не изчиствайте греста от ексцентрика.

ЗАБЕЛЕЖКА: Преди да монтирате или да свалите режещите остриета, разгънете приставката, така че да е права спрямо тръбата.

1. Поставете капака на острието на режещите остриета.

▶ Фиг.9: 1. Капак на ножа

1. Поставете приставката с горната страна надолу.

2. Свалете 4-те болта с шестограмния ключ и свалете капака и пластината (голяма).

▶ Фиг.10: 1. Болт 2. Капак 3. Пластина (голяма)

1. Завъртете ексцентрика с правата отвертка, така че ексцентрикът да бъде позициониран в посоката, показана на фигурата.

▶ Фиг.11: 1. Ексцентрик

1. Свалете 2-та болта.

▶ Фиг.12: 1. Болт

1. Свалете филцовата подложка (къса), филцовата подложка (дълга), пластината (малка) и пръстените.

▶ Фиг.13: 1. Филцова подложка (къса) 2. Филцова подложка (дълга) 3. Пластина (малка) 4. Пръстен

1. Извадете режещите остриета от приставката.

▶ Фиг.14

1. Свалете капака на режещите остриета и след това го прикрепете към новите.

2. Свалете прахозащитната капачка от режещите остриета и след това я поставете в позицията, показана на фигурата, върху новите режещи остриета.

▶ Фиг.15: 1. Прахозащитна капачка

1. Поставете болта, изваден в стъпка 5, в отвора на режещите остриета през отвора на капака на остриетата.

1. Нанесете малко количество грес по периферията на ексцентрика. Прикрепете режещите остриета към приставката.

▶ Фиг.17

1. Поставете пръстените, пластината (малка) към режещите остриета и след това затегнете болта.

▶ Фиг.18: 1. Болт 2. Пластина (малка) 3. Пръстен

1. Отстранете болта, поставен в отвора на оstriетата в стъпка 10, след което го затегнете, за да се фиксират режещите остриета.

2. Поставете филцовата подложка (къса) и филцовата подложка (дълга).

▶ Фиг.19: 1. Филцова подложка (къса) 2. Филцова подложка (дълга)

1. Поставете пластината (голяма) и капака и след това затегнете 4-те болта.

▶ Фиг.20: 1. Болт 2. Капак 3. Пластина (голяма)

БЕЛЕЖКА: Ако режещите остриета не работят правилно, те не са зацепени правилно на ексцентрика. Свалете остриетата и ги монтирайте отново.

БЕЛЕЖКА: Ако се износят други части, различни от остrietата, например ексцентрика, попитайте в оторизираните сервисни центрове на Makita за резервни части или ремонт.

АВНИМАНИЕ: Винаги проверявайте дали инструментът е изключен и касетата с акумулаторната батерия е извадена, преди да регулирате или проверявате дадена функция на инструмента.

Регулиране на ъгъла на рязане

⚠️ВНИМАНИЕ: Винаги проверявайте дали инструментът е изключен, преди да регулирате ъгъла на рязане.

Ъгълът на главата може да се регулира на 13 стъпки. За да промените ъгъла на главата, изпълнете стъпките по-долу.

1. Хванете ръкохватката за регулиране на ъгъла и регулирайте ъгъла на главата, докато дърпате плъзгача, и след това освободете плъзгача.

▶ Фиг.21: 1. Плъзгач 2. Ръкохватка за регулиране на ъгъла

1. Придвижете леко главата, докато се блокира с щракване.

ЗАБЕЛЕЖКА: Преди да работите с инструмента, уверете се, че главата е здраво блокирана.

Експлоатация

⚠ПРЕДУПРЕЖДЕНИЕ: Следвайте предупрежденията и мерките за безопасност в главата „ПРЕДУПРЕЖДЕНИЯ ЗА БЕЗОПАСНОСТ“ и в ръководството за експлоатация на задвижващия механизмъм.

⚠PREDУПРЕЖДЕНИЕ: Не използвайте инструмента в близост до електропроводи. Контактът с електропроводи или използването на инструмента в близост до тях може да причини сериозно нараняване или електрически удар, който да доведе до смърт.

⚠️ПРЕДУПРЕЖДЕНИЕ: Дръжте ръцете си далеч от остриетата на ножа.

⚠ПРЕДУПРЕЖДЕНИЕ: Особено внимавайте в такива моменти уредът да е под контрол. Не допускайте уредът да се накланя към вас или друг човек, намиращ се наблизо. Ако не се поддържа контрол върху уреда, съществува опасност от сериозно нараняване на оператора и близко стоящи хора.

⚠️ ВНИМАНИЕ: Доколкото е възможно, избягвайте работа с инструмента при много горещо време. При работа с инструмента обръщайте внимание на вашето физическо състояние.

⚠️ ВНИМАНИЕ: По време на подрязване внимавайте да не влезете в случаен контакт с метална ограда или други твърди обекти.

Остриетата на ножа може да се счупят и да причинят нараняване.

⚠️ ВНИМАНИЕ: Не допускайте режещите остриета да влизат в контакт със земята. Инструментът може да отскочи и да причини нараняване.

⚠️ ВНИМАНИЕ: Прекомерното протягане с храстореза, особено от стълба, е изключително опасно. Не работете, застанали върху платформа, която се клати или е нестабилна.

БЕЛЕЖКА: Не опитвайте да режете с инструмента клони, които са по-дебели от 10 мм в диаметър. Преди да използвате инструмента, с резачките за клони предварително подрежете клоните на 10 см под височината на рязане.

▶ Фиг.22: (1) Височина на рязане (2) 10 см

БЕЛЕЖКА: Не отрязвайте мъртви дървета или подобни твърди обекти. Това може да повреди инструмента.

БЕЛЕЖКА: Не подрязвайте трева и плевели, използвайки остrietата на ножа. Остриетата на ножа може да се заплетат в тревата или плевелите.

Хванете инструмента с две ръце, като държите предната ръкохватка на задвижващия механизмъм или предната ръкохватка на приставката и задната дръжка на задвижващия механизмъм.

▶ Фиг.23: 1. Предна ръкохватка 2. Задна дръжка

Натиснете пусковия прекъсвач, като едновременно с това натиснете блокирация лост, и след това придвижете инструмента напред.

▶ Фиг.24

За основна операция наклонете остrietата на ножа по посока на подрязването и внимателно и бавно го движете напред със скорост от 3 до 4 секунди на метър.

▶ Фиг.25

За равно рязане на страните на живия плет, режете от долу нагоре.

▶ Фиг.26

Когато при подрязването искате да получите кръгла форма (подрязване на чемшир, рододендрон и др.), подрязвайте от корена към върха, за да се получи красив завършек.

▶ Фиг.27

ПОДДРЪЖКА

⚠ PREDУПРЕЖДЕНИЕ: Преди да проверите или да извършите техническа поддръжка на оборудването, изключете двигателя и извадете акумулаторната батерия. В противен случай машината може да се стартира внезапно и да причини сериозно нараняване.

⚠️ПРЕДУПРЕЖДЕНИЕ: Когато проверявате или извършвате техническо обслужване на оборудването, винаги го поставяйте на земята. Сглобяването или регулирането на оборудването в изправено положение може да доведе до сериозно нараняване.

⚠ПРЕДУПРЕЖДЕНИЕ: Следвайте предупрежденията и мерките за безопасност в главата „ПРЕДУПРЕЖДЕНИЯ ЗА БЕЗОПАСНОСТ“ и в ръководството за експлоатация на задвижващия механизмъм.

⚠️ ВНИМАНИЕ: Носете предпазни ръкавици при извършване на проверка или техническо обслужване.

БЕЛЕЖКА: Не използвайте бензин, нафта, разредител, спирт и др. подобни. Това може да причини обезцветяване, деформация или пукнатини.

За да се поддържа БЕЗОПАСНОСТТА и НАДЕЖДНОСТТА на продукта, ремонтите, поддръжката или регулирането трябва да се извършват от упълномощен сервис или фабрични сервисни центрове на Makita, като винаги трябва да използвате резервни части от Makita.

Почистване на инструмента

Почистете инструмента, като избършете праха със суха кърпа или кърпа, напоена с вода и миещ препарат и изстискана.

БЕЛЕЖКА: Не използвайте бензин, нафта, разредител, спирт и др. подобни. Това може да причини обезцветяване, деформация или пукнатини.

Поддръжка на остриетата на ножа

Преди да пристъпите към работа или веднъж на час по време на работа, нанесете нисковискозитетно масло (машинно масло или смазочно масло във вид на спрей) върху остриетата на ножа.

▶ Фиг.28

След работа отстранете праха от двете страни на остrietата на ножа с телена четка, забършете ги с кърпа и след това нанесете нисковискозитетно масло (машинно масло или смазочно масло във вид на спрей) върху остrietата на ножа.

▶ Фиг.29

БЕЛЕЖКА: Не мийте остриетата на ножа с вода. Това може да доведе до образуване на ръжда или повреждане на инструмента.

БЕЛЕЖКА: Замърсяванията и корозията предизвикват прекомерно триене на острието и скъсяват времето за работа с едно зареждане на батерията.

Съхранение

Поставете капака за острието така, че режещите остриета да не са открити. Съхранявайте инструмента извън обсега на деца. Съхранявайте инструмента на място, което не е изложено на влага или дъжд.

Когато съхранявате приставката отделно от задвижващия механизмъм, поставете капачката на края на тръбата.

▶ Фиг.30

Смазване на движещите се части

БЕЛЕЖКА: Спазвайте инструкциите за честотата на гресиране и за количеството грес. В противен случай, недостатьчното смазване може да повреди движещите се части.

Задвижващ мост:

Добавяйте грес (грес Makita N No.2 или еквивалентна) на всеки 30 часа работа.

▶ Фиг.31

ЗАБЕЛЕЖКА: Оригинална грес на Makita можете да закупите от Вашия местен търговски представител на Makita.

Смазване със смазка

Интервал на смазване: На всеки 25 работни часа

1. Отстранете болта от отвора за смазване.
   ▶ Фиг.32: 1. Болт
2. Свалете капачката от съда със смазка. Подравнете отвора на съда със смазка с този на капака, след което завъртете съда със смазка, за да закрепите изхода му към отвора.
   ▶ Фиг.33: 1. Съд със смазка 2. Отвор
3. Нанесете смазка към инструмента (Приблизително3 г).
4. Отстранете съда със смазка.
5. Затегнете болта.

Заточване на остриетата на ножа

БЕЛЕЖКА: Ако остриетата на ножа са значително деформирани от заточването, сменете ги с нови.

1. Монтирайте акумулаторната батерия към инструмента.
2. Включете и стартирайте инструмента така, че горното и долното острие да се позиционират последователно.

▶ Фиг.34

1. Изключете инструмента и извадете акумулаторната батерия от инструмента.
2. Настройте ъгъла на пилата на 45° и с нея заточете горното острие от 3 посоки.

▶ Фиг.35: (1) Пила (2) 45°

⚠️ВНИМАНИЕ: Преди заточване на остриетата на ножа, винаги проверявайте дали инструментът е изключен и акумулаторната батерия е извадена от него.

1. Поставете инструмента с горната част надолу, след което отстранете стружките от остrietата на ножа с помощта на шлифовъчния камък за заточване.

▶ Фиг.36: 1. Шлифовъчен камък за заточване

1. Настройте ъгъла на пилата на 45° и с нея заточете долното острие от 3 посоки.
2. Върнете инструмента в нормално положение и отстранете стружките от остrietата на ножа с помощта на шлифовъчния камък за заточване.

ОТСТРАНЯВАНЕ НА НЕИЗПРАВНОСТИ

Преди да заявите ремонт, сами извършете проверка. Ако установите проблем, който не е объяснен в ръко- водството, не се опитвайте да разглобявате инструмента. Вместо това го занесете в някой от оторизираните сервизи на Makita, които винаги използват за ремонтите резервни части от Makita.

Състояние на неизправност Възможно причина (неизправност) Мерки за отстраняване
Двигателят не стартира.	–	Направете справка с ръководството за експлоа- тация на захранващия блок.
Двигателят спира бърэо.	–	Направете справка с ръководството за експлоа- тация на захранващия блок.
Оборотите на двигателя не се увеличивават.	– Направете справка с ръководството за експлоа- тация на захранващия блок.
Режещите остриета не се движат:⇒ спрете веднага машината!	Между режещите остриета са захва- нати чужди предмети.	Изключете инструмента и извадете акумулатор- ната батерия, след което отстранете чуждите предмети, като използвате например клещи.
	Задвижващата система не работи нормално.	Обърнете се към местния упълномощен сервиз за извършване на ремонт.
Ненормални вибрации:⇒ спрете веднага машината!	Режещите остриета са счупени, огънати или износени.	Сменете режещите остриета.
	Задвижващата система не работи нормално.	Обърнете се към местния упълномощен сервиз за извършване на ремонт.
Режещите остриета и двигателят не могат да спрат:⇒ Незабавно извадете акумула-торната батерия!	Електрическа неизправност. Свалете	акумулаторната батерията и се объ-нете към местния упълномощен сервиз за извършване на ремонт.

⚠️ВНИМАНИЕ: Препоръчва се използването на тези аксесоари или приспособления с Вашата машина Makita, описана в настоящото ръководство. Използването на други аксесоари или приспособления може да доведе до опасност от телесни наранявания. Използвайте съответните аксесоар или приспособление само по предназначение.

Ако имате нужда от помощ за повече подробности относно тези аксесоари, се обърнете към местния сервизен център на Makita.

• Блок на режещо острие
• Съд със смазка
- Оригинална акумулаторна батерия и зарядно устройство на Makita

ЗАБЕЛЕЖКА: Някои артикули от списъка може да са включени в комплекта на продукта като стандартни аксесоари. Те може да са различни в различните държави.

SPECIFIKACIJE

Model: EN402MP
Dužina oštrice 500 mm
Ukupna dužina 1444 mm
Neto težina 2,4 kg
