Producttype	Houtdraaibank
Merk	Scheppach
Model	DM600VARIO
Afmetingen (L x B x H)	1010 x 154 x 215 mm
Gewicht	6,7 kg
Voeding	220-240 V~ 50 Hz
Vermogen	550 W
Toerental (onbelast)	800 - 3000 min⁻¹
Snelheidsregeling	Elektronisch, continu variabel
Maximale lengte werkstuk	600 mm
Maximale diameter werkstuk	25 cm
Schroefdraad spindelkop	M18x1,5
Bedrijfsmodus	S1 (continu)
Geluidsdrukniveau (LpA)	86,6 dB (onzekerheid 3 dB)
Geluidsvermogensniveau (LWA)	99,6 dB (onzekerheid 3 dB)
Gehoorbescherming vereist	Ja
Beschermingsmiddelen	Veiligheidsbril, haarnet, geen handschoenen
Meegeleverde onderdelen	Vaste kop, losse kop, beitelhouder, ondersteuningsblok, cirkelvormige plaat, sleutels SW24, bevestigingsschroeven
Slijtageonderdelen	Draaibeitels (niet inbegrepen)
Onderhoud	Reinigen met een doek, draaiende delen maandelijks oliën, motor niet oliën
Opslag	Droge plaats, vorstvrij, buiten bereik van kinderen, temperatuur 5-30 °C

Veelgestelde vragen - DM600VARIO SCHEPPACH

Hoe stel ik het toerental van de Scheppach DM600VARIO draaibank in?

Gebruik de snelheidsregelaar (3) op de motoreenheid om het toerental continu aan te passen tussen 800 en 3000 min⁻¹. Begin altijd met de laagste snelheid voor nieuwe werkstukken.

Wat zijn de maximale afmetingen van te draaien werkstukken?

De maximale lengte van het werkstuk is 600 mm en de maximale diameter is 25 cm.

Hoe installeer en stel ik de losse kop in?

Draai de klemhendel (11) van de losse kop los, plaats deze op de gewenste afstand, en bedien de hendel 4 tot 7 keer om hem te vergrendelen. Gebruik het handwiel (10) om de klemdruk aan te passen en zet vast met de borgmoer (8).

Hoe gebruik ik de meegeleverde cirkelvormige plaat?

Verwijder de aandrijfpunten van de vaste kop, schroef de cirkelvormige plaat (15) op de spindel. Bevestig het werkstuk stevig op de plaat met houtschroeven (niet meegeleverd). Ru het werkstuk voor montage om trillingen te minimaliseren.

Welke beschermingsmiddelen moet ik dragen?

Draag altijd gehoorbescherming, een veiligheidsbril en een haarnet. Draag geen handschoenen omdat ze door draaiende delen kunnen worden gegrepen.

Wat is het vermogen en de benodigde stroomvoorziening?

De motor heeft een vermogen van 550 W en heeft een voeding nodig van 220-240 V~ 50 Hz. Gebruik een stopcontact met randaarde en een zekering van minimaal 16 A.

Wat te doen als het gedraaide oppervlak van slechte kwaliteit is?

Controleer of het gereedschap goed geslepen is. Verminder de werkdruk als de snede te agressief is. Zorg ervoor dat het gereedschap maximaal 3 mm onder de middenlijn van het werkstuk is gepositioneerd en verhoog het toerental indien nodig.

Hoe onderhoud ik de houtdraaibank DM600VARIO?

Reinig de machine regelmatig met een doek om spanen en stof te verwijderen. Olie de draaiende delen eenmaal per maand (behalve de motor). Gebruik geen corrosieve producten op plastic onderdelen.

Wat zijn de oorzaken van overmatige trillingen?

Trillingen kunnen worden veroorzaakt door een onevenwichtig werkstuk, onjuiste positionering van de punten (vaste kop en losse kop) of een ongeschikte snelheid. Zaag de uiteinden van het werkstuk om het in evenwicht te brengen en controleer de juiste centrering.

Waar kan ik reserveonderdelen vinden?

Reserveonderdelen en accessoires zijn verkrijgbaar bij het servicecentrum van Scheppach. Scan de QR-code op de startpagina van de website om toegang te krijgen. Typische slijtageonderdelen zijn draaibeitels.

GEBRUIKSAANWIJZING DM600VARIO SCHEPPACH

Verklaring van de symbolen op het apparaat

Het gebruik van symbolen in deze handleiding is bedoeld om uw aandacht te vestigen op eventuele risico's. De veilighheidssymbolen en de bijbehorende uitleg要去en goed worden begrepen. De waarschuwingen zich voorkomen geen risico's en+kunnen de juiste maatregelen betreffende ongevallenpreventie Niet verrangen.

!	Waarschuwing! Bij het Niet in acht nemen, bestaat levensgevaar, gevaar voor letsel of beschadiging aan het werktuig!
	Lees voorafgaand aan de inbedrijfstelling de gebruikshandleiding en de veriligheidsvoorschriften!
	Draag gehoorbescherming!
	Haarnetje dragen!
	Draag een verilgheidsbril!
	Gebruik van handschoenen verbonden!
	Beschermingsklasse II (dubbel geïsoleerd)
€	Het product voldoet aan de geldende EU-bepalingen.
ΔΔ	Het product voldoet aan de geldende Servische richtlijnen.

1. 2. 3. 4. Ontgrendelen van de losse kop

1. 2. 3. 4. Vergrendelen van de losse kop

Inhoudsopgave:

Pagina:

1. Inleiding 60
2. Beschrijving van het apparatus 60
3. Inhoud van de levering 60
4. Beoogd gebruik 61
5. Veiligheidsvoorschriften 61
6. Technische gegevens 64
7. Voor de ingebruikname 65
8. Montage en bediening 65
9. Transport 67
10. Reiniging en onderhoud 67
11. Opslag 68
12. Elektrische aansluiting 68
13. Afvalverwerking en hergebruik 68
14. Verhelsen van storingen 69
15. Conformiteitsverklaring 312

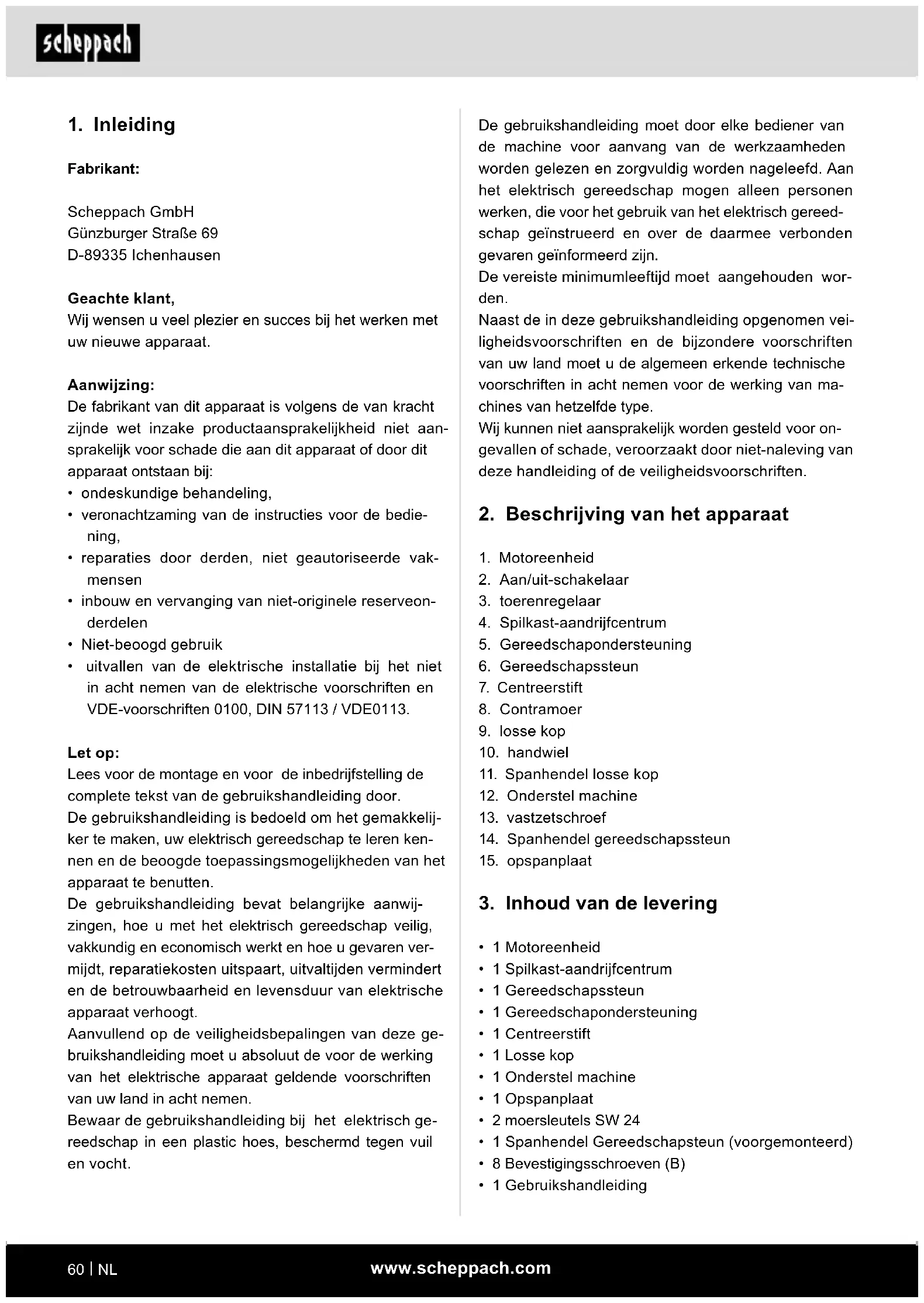

1. Inleiding

Fabrikant:

Scheppach GmbH

Günzburgerstraße 69

D-89335 Ichenhausen

Geachte klant,

Wij wensen u veel plezier en succes bij het werken met uw nieuwe apparaat.

Aanwijzing:

De fabrikant van dit apparaat is volgens de van kracht zijnde wet inzake productaansprakelijkheid Niet aansprakelijk voor schade die aan dit apparaat of door dit apparaat ontstaan bij:

• ondeskundige behandeling,
• veronachtzaming van de instructies voor de bedieuing,
• reparations door derden, nicht geauthoriseerde vak-mensen
• inbouw en verwanging van Niet-originele reserveonderdelen
  Niet-beoogd gebruik
  -uitvallen van de elektrische installmentie bij het Niet in acht nemen van de elektrische voorschriften en VDE-voorschriften 0100, DIN 57113 / VDE0113.

Let op:

Lees voor de montage en voor de inbedrijfstelling de complete tekst van de gebruikshandleiding door.

De gebruikshandleiding is bedoeld om het gemakkelijker te make, uw elektrisch gereedschap te leren kennen en de beoogde toepassingsmogelijkheden van het apparaat te benutten.

De gebruikshandleiding bevat belangrijke aanwijzingen, hoe u met het elektrisch gereedschap verilig, vakkundig en economisch werkt en hoe u gezaven vermijdt, reparatiekosten uitspaart, uittvaltijden vermindert en de betrouwbaarheid en levensduur van elektrische apparaat verhoegt.

Aanvullend op de veiligheidsbepalingen van deze gebruikshandleiding moet u absolut de voor de werkinq van het elektrische apparaat geldende voorschriften van uw land in ache nemen.

Bewaar de gebruikshandleiding bij het elektrisch gereedschap in een plastic hoes, beschermd gegen vuil en vocht.

De gebruikshandleiding moet door elke bediener van de machine voor aanvang van de werkzaamheden worden gelezen en zorgvuldig worden nageleefd. Aan het elektrisch gereedschap mogen alleen Personen werken, die voor het gebruik van het elektrisch gereed-schap geinstrueerd en over de daarmee verbonden gezaren geinformeerd zich.

De vereiste minimumleeftijd moet aangehouden worden.

Naast de in deze gebruikshandelieiding opgenomen veiligheidsvoorschriften en de bijzondere voorschriften van uw land要去 u de algemeen erkende technische voorschriften in acht nemen voor de werkung van machines van hetzelfde type.

Wij hunen Niet aansprakelijk worden gesteld voor ongevalen of schade,veroorzaakt door Niet-naleving van deze handleiding of de veiligheidsvoorschriften.

2. Beschrijving van het apparaat

1. Motorenheid
2. Aan/uit-schakelaar
3. toerenregelaar
4. Spilkast-aandrijfcentrum
5. Gereedschapondersteuning
6. Gereedschapssteun
7. Centreerstift
8. Contramoer
9. losse kop
10. handwiel
11. Spanhendel losse kop
12. Onderstel machine
13. vastzetschroef
14. Spanhendel gereedschapssteun
15. opspanplaat

3. Inhoud van de levering

1 Motorenheid
1 Spilkast-aandrijfcentrum
1 Gereedschapssteun
1 Gereedschapondersteuning
1 Centreerstift
1 Losse kop
1 Onderstel machine
1 Opspanplaat
2 moersleutels SW 24
1 Spanhendel Gereedschapsteun (voorgemonteerd)
8 Bevestigingssschroeven (B)
1 Gebruikshandleiding

4. Beoogd gebruik

De draabank worden uitsluitend gebruikt voor het bewerken van hout met gebruik van beitels.De machine voldoet aan de geldende EG-machinerichtlijn.

De veiligheids-, werk- en onderhoudsvoorschriften van de fabrikant alsook de in de technische gegevens aangegeven afmetingen要去en in acht worden genomen.

De desbetreffende ongevallenpreventievoerschriften alsook de overige algemene erkende veiligheidstechnische voerschriften要去en in acht worden genomen.

De machine mag alleen door vakkundige Personen worden onderhonden en gerepareerd, diebekend zich met deze werkzaamheden en op de hoogte zich van de gevaren. Zelf aangebrachte wijzigingen aan de machi-ne sluiten een aansprakelijkheid van de fabrikant voor hieruit voortvloeijeende schade uit.

De machine mag uitsluitend met de originele accessoires en originele gereedschappen van de fabrikant worden gebruikt.

leder waarboven uitgaand gebruik geldt als nicht volgens de voorschriften. Voor hieruit voortvloeendi schade kan de fabrikant Niet aansprakelijk worden gesteld, het risico hiervoordigt volledig bij de gebruiker.

Let erop, dat once apparaten reglementair Niet voor bedrijfsmatig, ambachtelijk of industrieel gebruik geconstrueerd zich. Wij aanvaarden geen aansprakelijkheid wonneer het apparaat in bedrijfsmatige, ambachtelijk of industrièle ondernemingen of bij soortgelijke werkzaamheden worden ingezet.

5. Veiligheidsvoorschriften

Algemene veiligheidsvoorschriften voor elektrische apparaten

WAARSCHUWING! Lees alle veiligheidsvoorschriften, aanwijzingen, afbeeldingen en technische gegevens die bij dit elektrisch apparatusaat+zijn meegeleverd. Nalatigheden bij het Niet naleven van de onderstaande aanwijzingen hunnen elektrische schok, brand en/of ernstige verwondingen veroorzaken!

Bewaar alle veiligheidsvoorschriften en -aanwij-zingen voor toekomstig gebruik.

Het in de veiligheidsvoorschriften gelebrekte begrip "Elektrisch gereedschap" is van toepassing op netgevoed elektrisch gereedschap (met netsnoer) en op accugevoed elektrisch gereedschap (zonder netsnoer).

1. Veiligheid op de werkplek

a) Houd uw werkomgeving schoon en goed verlicht. Rommel of slecht verlichte werkplaatsen kuren leiden tot oncevallen.
b) Werk met het elektrisch gereedschap Niet in een explosiegevaarlijke omgeving, waarin zich brandbare vloeistoffen, gas of stof bevinden. Elektrisch gereedschap kan vonden veroorzaken, die het stof of de dampen konnen ontsteken.
c) Houd kinderen en andere personen tijdens het gebruik uit de buurt van het elektrischegereedschap. Bij afbuiging kunt u de controle over het elektrische apparaat verliezen.

a) De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag op geen enkele wijze worden gewijzigd. Gebruik geen adapterstekker samen met geaard elektrisch gereedschap. Ongewijzigde stekkers en passende stopcontacten verminderen het risico op elektrische schok.

b) Let op dat uw lichaam geen contact maakt met geaarde onderdelen zoals bijv. buizen, radiatoren, elektrische haarden, koelkasten. Er bestaat een verhoogd risico op een elektrische schok als uw lichaam geaard is.

c) Houd elektrisch gereedschap uit de buurt van regen of vocht. Het indringen van water in een elektrisch apparaat vergroot het risico op een elektrische schok.

d) Gebruik het snoer Niet om het elektrische gereedschap te dragen, aan op te hangen of om de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van hitte, scherpe randen of bewegende delen. Beschadigde of opgewikkelde snoeren verhogen het risico op een elektrische schok.

e) Als u met een elektrisch gereedschap in de open lucht werkt, gebruik dan alleen een verlengsnoer dat ook geschikt is voor gebruik buitenshuis. De toepassing van een voor buitenshuis gebruik geschikt verlengsnoer vermindt het risico op een elektrische schok.

f) Als het gebruik van het elektrische gereed-schap in een vochtige omgeving Niet kan worden vermeden, gebruik dan een aardlekschakelaar. Het gebruik van een aardlekschakelaar voorkomt het risico op een elektrische schok.

3. Veiligheid van Personen

a) Wees altijd voorzichtig, let op waar u mee bezig bent en ga verstandig te werk bij werkzaamheden met elektrisch gereedschap. Maak geen gebruik van elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicamenten. Een moment van onachtzaamheid bij gebruik van het elektrische gereedschap kan leiden tot ernstig letsel.

b) Draag persoonlijke beschermingsmiddelen en ook.altijd eenveiligheidsbril.Het dragen van persoonlijke beschermingsmiddelen zoals een stofmasker,antislip-veiligheidsschoenen,een veiligheidshelm of gehoorbescherming,al naargelang het soort gereedschap en de toepassing ervan,verkleint het risico op verwondingen.

c) Vermijd ingebruikname zonder toezicht. Controller of het elektrisch gereedschap is uitgeschakeld voordat u het op de stroomvoorziening en/of de accu aansluit, het gereedschap oppakt of draagt. Als u tijdens het dragen van het elektrische gereedschap uw vinger op de schakelaar hebt of het reeds ingeschakelde elektrische apparaat op de stroomvoorziening aansluit, kan dit tot letsel en ongevallen leiden.

d) Verwijder instelgereedschap of de moersleutel, voordat u het elektrische gereedschap inschakelt. Een gereedschap of sleutel dat/die zich in een draaiend onderdeel van het elektrische gereedschap bevindt, kan verwondingen veroorzaken.

e) Voorkom een onnatuurlijke lichaamshouding. Zorg voor een stabiele positie en zorg ervoor dat u.altijd stabel staat. Daardoor kun t het elektrische gereedschap in onverwachtete situatuies beter onder controle honden.

f) Draag geschikte kleding. Draag geen wijde kleding of sieraden. Houd haren en kledinguit de buurt van bewegende delen. Loszittende kleding, sieraden of lange haren konnen worden vastgegrepden door bewegende delen.

g) Als stofafzug- en -opvanginrichtingen kunnen worden gemonteerd, moeten deze worden aangesloten en juist worden toegepast. Het gebruik van een stofafzuging kan gevaar door stof verminderen.

h) Voorkom een vals gevoel van zekerheid en houd u.altijd aan de veiligheidsvoorschriften voor elektrische apparaten, ook als uervaren bent met het elektrisch apparaat.

Achteloos handelen kan in een fractie van een se-. conde tot ernstige verwondingen leiden.

4. Gebruik en behandeling van het elektrisch gereedschap

a) Zorg dat het elektrische gereedschap Niet overbelast raakt. Gebruik voor de werkzaamheden het waarvoort bedoelde elektrische gereedschap. Met het juiste elektrisch gereedschap werkt u beter en veiliger in het aangegeven vermogensbereik.

b) Gebruik geen elektrisch apparatusat, waarvan de schakelaar defect is. Een elektrisch gereedschap, dat Niet meer in- of uitgeschakeld kan worden, is gevaarlijk en moet gerepareerd worden.

c) Trek de stekker uit het stopcontact en/of verwijder de uitneembare accu voordat u de apparaatinstelleningen wijzigt, inzetstukken verrangt of het elektrische apparaat wegelt. Deze voorzorgsmaatregel voorkomt dat het elektrische gereedschap per ongeluk worden gestart.

d) Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen. Laat het elektrisch apparaat Niet gebruiken door personen die er Niet mee vertrouwd zijn of deze aanwijzingen Niet hebben gelezen. Elektrische apparaten zich gevaarlijk als deze door onervaren Personen worden gebruikt.

e) Voer zorgvuldig onderhoud uit aan elektrische apparaten en inzetstukken. Controller of bewegende delen probleemloos functioneren en Niet klemmen, of onderdelen gebroken of beschadigd zich, waardoor de functie van het elektrische gereedschap worden beinvloed. Laat beschadigde onderdelen voor gebruik van het elektrische apparaat eerst repareren. Veel ongevalten ontstaan door slecht onderhoven elektrische apparaten.

f) Houd snijgereedschap scherp en schoon. Zorgvuldig onderhonden snijgereedschap met scherpe snijranden klemt minder nsel vast en is makkelijk ter gebruiken.

g) Gebruik elektrische apparaten, accessoires en inzetstukken, etc. overeenkomstig deze aanwijzingen. Houd waar bij rekening met de omstandigheden waarin gewerkt worden deuit te voeren werkzaamheden. Het gebruik van elektrisch gereedschap voor andere toepassingen dan het voorgeschreven gebruik kan leiden tot gevaarlijke situatuies.

h) Houd grepen en greepoppervlakken droog, schoon en vrij van olie en vet. Als grepen en greepoppervlakken glad+zijn, kan het elektrisch gereedschap in onvooriene situaties Niet veilig bediend en onder controle gehonden worden.

5. Service

a) Laat uw elektrisch gereedschap uitsluitend door gekwalificeerd deskundig personeel repareren met uitsluitend originele reserveonderdelen. Hiermee worden de veiligheid van het elektrische gereedschap gewaarborgd.

Waarschuwing! Dit elektrisch apparaat genereert een elektromagnetisch veld als het is ingeschakeld. Dit veld kan onder bepaalde omstandigheden interferen met actieve of passieve medische implantaten. Om het risico op ernstig of dodelijk letsel te beperken, raden we personen met medische implantaten aan om hun arts en de fabrikant van het medische implantaat te raadplegen voordat het elektrische apparaat worden gebruikt.

Veiligheidsvoorschriften voor de draaibank

Zorg dat ubekend bent met de eigenschappen van de machine en de draaibank voordat u de machine in gebruik neemt.
- Controller alle werkstukken op scheuren of takken. Lijmverbindingen要去en voor het keren volledigহn uitgehard.
- Controller of het werkstuk goed vergrendeld is en alle opzetukken zijn geborgd.
Voor het inschakenen van de machine moet u waarborgen dat het werkstuk door het handmatig draaien vrij kan draaien.
- Houd uw handen en vingers buiten het bereik van het roterende werkstuk.
- Schakel de machine uit en wacht tot deze tot stilstand is gekomen, voordat u instellenen aan het werkstuk, de losse kop of de werkstukoplage uityoert.
- Onderhoud,installing, kalibratie en reiniging mogen uitsluitend worden uitgevoerd als de motor is uitgeschakeld.
- De machine is uitsluitend bestemd voor het gebruik met draaibankbeitels.
- Bewaar de draaibankbeitel.altijdveilig op,voordat u uwwerkplekverlaat.

• Gebruik de houtdraaibank nicht zonder afdekkingen en veiligheidsvoorzieningen.
• Snijgereedschap scherp houden.
• Gebruik de laagste snelheid als u een neuew werkstuk wilt starten.
• Stop de houtdraaibank allijd met de langzaamste slelheid. Als de houtdraaibank zo snel draait, dat deze trit, bestaat het gevaar dat het werkstuk worden weggeslingerd of dat het snijgereedschap uit de handen worden gerukt.
• Laat het snijgereedschap Niet in het werkstuk vastklemmen. Het hout kan hierdoor splijten of van de draaibank worden weggeslingerd.
• Positioneer de gereedschapssteun algid boven de middenlijn van de houtdraaibank, als u een werkstuk vormt.
  Voordat u een werkstuk op de frontplaat wilt bevestigen,要去 deze allijd zo grof maybeijk zijn uitgewerkt, om deze zo rond maybeijk te make. Hierdoor worden de trillingen tijdens het draaien van het werkstuk tot een minimum beperkt. Bevestig het werkstuk al-tijd goed op de frontplaat. Anders kan het werkstuk door de houtdraabank worden weggeslingerd.
• Gebruik een borstel of perslucht om houtspaanders te verwijderd; nooit uw handen. De spaanders kunnen scherp+zijn.
• Het snijgereedschap moet algijd goed in de spankop zichen geplaatst en dusdanig zichin ingesteld dat het uitsteken worden beperkt. Dit redueert de möglichkheid dat het gereedschap breekt of worden verbogen.
• Tijdens het gebruik mag er Niet over de houtdraai-bank worden gelopen.
• Werkstuk uitsluitend gegen de draairichting in, in het snijgereedschap brengen. Het werkstuk要去 waar u toe draajen.
• Laat het apparaat Niet zonder toezicht als deze op een stopcontact is aangesloten, schakel het apparaat uit en haal de stekker uit het stopcontact voor dat u het apparaat anschter laat.
• Dit product is geen speelgoed. Buiten het bereik van kinderen bewaren.
• Enig stof, dat tijdens het slijpen, zagen, schuren, bo-ren en andere werkzaamheden ontstaan, bevatter chemicaliën, waarvanbekend is dat deze kanker, geboorteafwijkingen of andere voortplantingsrisico's kan verroorzaken. Enige voorbeelden van deze chemicaliën zich:
• Looduit ijzermenie

• Kristallijn kiezelzuur van tegels en cement of andere metselwerken

• Arseen en chroom uit chemisch behandeld hout

• Afhankelijk van hoe u deze werkzaamheden verricht, varieert het risico. Om uwblootstelling aan deze chemicalien te beperken: Werk uitsluitend in goed geventileerde ruimtes en werk met de toegestane veiligheidsvoorzieningen, zoals bijv. stofmaskers, die special ontwikkeld zijn om microscopisch krine deeltjes weg te filteren.
• Personen met pacemakers要去 voor gebruike eerst een arts raadplegen. Elektromagnetische velden nabij de pacemaker kuren storingen in de pacemaker verooorzaken of zorgen dat de pacemaker uityalt. Bovendien要去leen personen met een pacemaker: Vermijden om alleen te werkken.
• Juist onderhoud en inspecties om een elektrische schok te vermijden.
• De in deze gebruikershandleiding beschreiben waarschuwingen, voorzorgsmaatregelen en aanwijzingen hunnen Niet alle möglichke voorwaarden en situatuies afdekken. De gebruiker要去 begrijpen dat een gezond verstand en voorzichtigheid factoren zich die Niet in dit product hunnen worden ingebouwd, maar door de gebruiker要去 worden geleverd.

Aanvullende verilgheidsvoorschriften voor het gebruik van een opspanplaat

• Controller of de opspanplaat de juiste grootte hebft om het werkstuk te ondersteunen.
• Controller of het werkstuk goed op de opspanplaat is bevestigd.
• Snij het werkstuk voor montage op een opspanplaat zo goed möglich in de definitieve vorm.
• Voor het draaien van de opspanplaat mag uitsluitend een schraapbeitel worden gezruikt. Snijbeitels konnen makkelijk uit de handen worden gerukt.
• Let op dat de draaibankbeitel de stelschroeven voor de definitieve maten van het werkstuk nicht{kennen raken.

Restrisico's

Het elektrisch apparaat is vervaardigd volgens de stand van de techniek en de erkende veiligheids-technische regels. Toch kanijdens de werkzaamheden spreke zichn van enkele restrisico's.

• Verwerk alleen special hout zonder fouten zoals: Takken, dwarse scheuren, oppervlaktescheuren. Foutief hout kan gaan versplinteren en vormt een risico bij het werkken.

• Niet zorgvuldig verlijmde houtblokken kennen door centrifugale krachtenijdens het bewerken explodeden.

• Voor het inspannen het onbewerkte werkstuk in een vierkant zagen, centreren en zorg voor veilige vastklemmen. Onbalans van het werkstuk leidt tot gevaar voor verwondingen.

• Gevaar voor letsel door onveiligige gereedschapgeleiding bij Niet exact geplaatste gereedschapssteun en stomp houtbewerkingsgereedschap. Voorwaarde voor vakkundige houtbewerking is perfect, scherp geslepen houtbewerkingsgereedschap.
• Gevaar voor de gezondheid door het roterende werkstuk bij lang hoofdhaar en losse kleding. Draag persoonlijke beschemingsmiddelen zoals een haarnetje en nauwsluitende kleding.
• Gevaar voor de gezondheid door houtstof of houtspaanders. Draag persoonlijke beschemingsmidden zoals oogbescherming en een stofmasker.
• Gevaar voor de gezondheid, veroorzaakt door elektriciteit bij gebruik van onjuiste snoeren.
• Daarnaast kan er, ondanks alle voorzorgsmaatregelen, spreake zichn van Niet-zichtbare restrisico's.
• De restrisico's können tot een minimum worden beperkt wonneer aan de "Veiligheidsvoorschriften" en het "Gebruik volgens de voorschriften" worden voldaan en de gebruikshandleiding in+zijn geheel worden opgevolgd.
• Schakel het apparaat uit en trek de stekker uit het stopcontact voordat u instel- of onderhoudswerkzaamheden uityoert.

Wisselstroommotor 220 - 240 V~ 50 Hz

Vermogen 550 W

Bedrijfsmodus S1 *

Stationair toerental 800-3000 min-1

max. werkstuklengte 600 mm

max. Ø werkstuk 25 cm

Spilkopschroefdraad M 18 x 1,5

Gewicht ca. 6,7 kg

Afmetingen L x B x H 1010 x 154 x 215 mm

• Bedrijfsmodus S1, continubedrijf

Geluidswaarden

De geluidswaarden zijn overeenkomstig EN 62841 bepaald.

Geluidsdrukniveau LpA	86,6 dB
Onzekerheid KpA	3 dB
Geluidsvermogensniveau LwA	99,6 dB
Onzekerheid KwA	3 dB

Draag gehoorbescherming.

Het effect van lawaai kan gehoorverlies zijn. Totale trillingswaarden (vectorsom van drie richtingen) bepaald conform EN 62841.

7. Voor de ingebruikname

• Open de verpakking en haal het apparaat er voorzichtiguit.
• Verwijder het verpakkingsmaterial evenals de verpakkings- en transportbeveiligingen (indien voorhanden).
• Controller of de inhoud van de levering volledig is.
• Controller het apparaat en de hulpstukken op transportschade.
• Bewaar de verpakking indien möglich tot na het verstreijken van de garantietijd.

LET OP

Het apparaat en de verpakkingsmaterialen zich
geen kinderspeelgoed! Kinderen mogen nicht met
plastic zakken, folies enkleine onderdelen spelén!
Er bestaat geaar voor inslikken en verstikkings-
gevaar!

• De machine要去stabel worden opgesteld, dit be-tekent dat hij op bijv. een werkbank, op het onderstel o.i.d.要去 worden vastgeschroefd.
• Voor ingebruikname要去en alle afdekkingen en veiligheidsvoorzieningen conform de voorschriften zichn gemonteerd.
• Let bij al bewerkt hout op vreemde voorwerpen, zoals bijv. spijkers of schroeven enz.
• Overtuig u voor het aansluiten van de machine, dat de gegevens op het typeplaatje overeenkomen met de netwerkgegevens.
• Sluit de machine alleen aan op een correct geinstalleerd geaard stopcontact dat met minimaal 16 A is gezekerd.

8. Montage en bediening

Waarschuwing! Gevaar voor letsel!

Bereid de werkplek waar u het elektrische gereed-schap wilt opstellen, voor. Zorg voor voldoende ruimte om een veilig en storingsvrij bedrivf te kunnen waarbor-gen. Het elektrische gereedschap is vervaardigd voor werkzaamheden in gesloten ruimtes en moet op een vlakke en vaste ondergrund worden opgesteld.

Belangrijk! Trek de voedingsstekker los, voordat u onderhouds-, herstel- of montageworkkaamheden aan het apparatusaat gaatuitvoeren!

Bevestiging van de machine (afb. 1)

Het apparaat要去 de ingebruikname op een werkbank aan een onderstel worden vastgeschroefd. Gebruiker hiertoe de slobgaten (A).

Montage van de gereedschapssteun (afb. 1; 4).

1. Steek de gereedschapsopname (6) in het boorgat van de gereedschapssteun (5).
2. Bevestig de gereedschapssteun (6) met de vast-zetschroef (13) op de gewenste hoogte.

Instelling van de gereedschapssteun (afb. 1; 4)

1. De hoogte van de gereedschapssteun (6) kan door het losmaken van de vastzetschroef (13) worden ingesteld.
2. Voor het instellen van de lenghte van de gereedschapssteun (6) de spanhendel voor de gereedschapssteun (14) losmaken. De gereedschapssteun (6)要去 zich möglichk gegen het werkstuk worden geschoven zonder deze aan te raken.
3. Spanhendel voor gereedschapssteun (14) weer vastzetten.

Installing van de losse kop (afb. 1; 5)

1. De spanhendel (11) van de losse kop (9) losmaken om de afstandussen de losse kop (9) en het aan-drijfcentrum van de spilkop (4) in te stellen.
2. Voor het instellen van de spandruk het handwiel (10) gebruiken en met de contramoer (8) borgen.

Waarschuwing! Let op dat de gereedschapssteun (6) goed is aangehaald en Niet maar het werkstuk kan draaien.

Spannen en losmaken van de staartklem (afb. 6)

Ga als volgt te werk om de kop in de gewenste positie vast te zetten:

1. Beweeg de spanhendel (11) in de onderste stand, van rechts waar links, tot hij stopt.
2. Til de spanhendel (11) op en beweeg hem in detegenovergestelde richting tot aan de aanslag.
3. Herhaal dit proces 4-7 keer tot de achterkant goed vastzit.

Om de staartklem los te make, gaat u in omgeekerde volgorde te werk.

Borg het werkstuk op het spilstok-aandrijfcentrum (afb. 1)

1. Lokaliseer het midden van het werkstuk, door aan beiden+zijden nauwkeurig diagonale lijnen te tekenen. Het snijpunt van deze.beide lijnen geeft het middelpunt van het werkstuk wee.
2. Aan een einde van het werkstuk brengt u een ca. 2 mm diepe zaagsnede langs de diagonal aan om het aandrijfcentrum van de spilkop (4) op te nemen.
3. Met een houthamer (niet bij de levering inbegrepen) brengt u het aandrijfcentrum van de spilkop (4) op de plek waar de diagonal het werkstukeinde snijdt. Let op dat het schroefdraadeinde van het aandrijfcentrum van de spilkop (4) dusdanig worden beschermd dat het schroefdraad Niet door een voorwerp beschadigd kan raken.
4. Zaag de hoeken van het werkstuk af, als de diameter van de einden groter is dan 5cm× 5cm om het draaien eenvoudiger en veiligertemaken.
5. Meet de totale lenghte van het werkstuk met het spilkast-aandrijfcentrum (4) en de centreerpen (7) aan elk einde op.
6. Spanhendel voor losse kop (9) losmaken om de afstand tussen het aandrijfcentrum van de spilkop (4) en de centreerpen (7) dusdanig instellen, dat een iets grotere afstand als de gemeten totale lengte van het werkstuk ontstaat.
7. Het spilkast-aandrijfcentrum (4) met werkstuk met het handwiel (10) op de centreerpen (7) vastschroeven.
8. De borgmoer (8) op de losse kop (9) bevestigen.
9. Gereedschapsondersteuning (5) met gereed-schapssteun (6) ca. 3 mm van het werkstuk verwijderd instellen.

Voorzichtig: Controller voor het starten van de machine de uitlijning door het werkstuk met de hand te draaien om te controleren of er voldoen- de vrij ruimte beschikbaar is en deze Niet met de werkstukoplage (6) in aanraking komt.

Gebruik van de opspanplaat: (Afb. 3)

Voor het gebruik van de opspanplaat:

• De opspanplaat (15) biedt vaste en veilige houvast voor een groot+aantal gedraide voorwerpen als platen, schalen, kuipen en Ronde delen.

Montage van de opsplanplaat:

1. Het aandrijfcentrum van de spilkop (4) losmaken en van de spel verwijdenen.
2. Opspanplaat (15) op de spill van de spilstok schroeven en met de hand met moersleutel goed aanhalen.

Borg het werkstuk op de opsplanplaat:

Werkstukken die nicht met het spilkast-aandrijfcentrum (4) kuren worden bewerkt, moeten in plaats waarvan op een opspanplaat (15) of een voorwerp zoals bijv. een spankop of houten blok, worden gemonteerd.

1. Voor montage op de opspanplaat (15) het werkstuk zo goed möglichk in de definitieve vom snijden.

2. Opsplanplaat (15) goed op het werkstuk bevestigen. Afhankelijk van het werkstuk kan dit met houten schroeven (niet bij de levering inbegrepen) worden uitgevoerd door deze direct in het werkstuk te schroeven. Als de desbeteffende snijmaten geen schroeven möglichk makeen, kan een contrastuk nodig+zijn. Er kan eenchterstuk van een stuk oude boomwortel met twee oppervlakken en parallelle contraoppervlakken worden gemaakt. Identificeer en markeer het midden van het dragergedeelte.

Het dragergedeelte (houten blok) moet eventueel met het werkstuk worden verlijmd en met het dragergedeelte worden verbonden, dat verwolgens met schroeven (niet bij de levering inbegren) op de opspanplaat (15) worden bevestigd.

Span in dit geval het dragergedeelte op het werkstuk en wacht tot de lijm conform het advies van de lijmfabrikant is gedroogd. Als het gebruik van schroeven in het werkstuk Niet toegestaan is, kan het werkstuk met een stuk papier:tussen de voegen worden gelijmd. Hierdoor kan op een later tijdstip zonder beschadiging van het werkstuk het dragergedeelte weeR worden verwijderd. Gebruik alleen geen conische houtschroeven. Gebruik geen houtschroeven met een conische kop.

Voorzichtig: Let op dat de draaibankbeitel de stelschroeven voor de definitieve maten van het werkstuk Niet aanraakt.

LET OP!

Het apparaat要去 voor de ingebruikname volledigহijn gemonteerd!

In- en uitschakelen (afb. 1)

• Druk de aan-schakelaar (2 / "I") in om de machine te starten.
• Druk de uit-schakelaar (2 / "0") in om de machine te stoppen.

Voorzichtig: Apparaat start direct met het ingestelde toerental.

Toerentalverstelling (afb. 1)

Het juiste toerental moet afhankelijk van het te bewerken werkstuk worden ingesteld.

Met de elektronische toerenregeling kunt u het toeren-tal traploos instellen:

Stel het toerental in met behulp van de toerenregelaar (3).

Belangrijke informatie voor het gebruik

• Wij adviseren u om de vakliteratuur voor draaibanktechniekennen te raadplegen.
• Let bij uw keuze van het hout voor uw draaiwerkzaamheden op takken en krimpwerking. Gebruikuitsluitend scheurvrij hout zonder takken (bijkleine takken dient u rekening te houden met de druk van het draaigereedschap).
• Controller altijd of het vormdeel goed worden vastgehonden door dit met de hand te controleren. Waarschuwing! Trek de stekker uit het stopcontact!
• Gebruik uitsluitend origineel draagereedschap dat scherp is.
• Tijdens het draaien van houten schijven mag u niet in de vliegbaan van het werkstuk staan.
• Snij grote en onevenwichtige vormdelen met een bandzaag of lootzaag zo goed möglichkrecht. Als de vormdelen zeer onevenwichtig bijn, kan dit een gevaar voor de gezondheid leveren en een verkorting van de levensduur van de machine met zich meebrengen.
• Begin alsijd met de laagstmogelijkke nselheid voor十几年e werkstukken en verhoog deze met toenemende massa van het te draaien werkstuk.

• Gebruik geen houten schijven met contractieschuren aangezien deze bij het inwerken van centrifugale krachten een hoog risico op barsten gehen.

• Overschrijd Niet de maximum grootte van het werkstuk.
  Bij gereedschap dat geblokkeerd raakt: Trek eerst de voedingsstekker los voordat u gaat zoeken maar deoorzaak.

• Voor uw draaiwerkzaamheden positioniert u zich bij de machine, zodate u de beitel efectief op de gereedschapdrager kunt brengen.
• Gebruik uitsluitend snijgereedschap dat worden geadviseerd voor beitelwerkzaamheden.

9. Transport

1. Schakel het elektrisch apparaat algid uit voor transport en koppel het los van de voeding.
2. Draag het elektrisch apparaat algijd met ten minstee twee Personen. Draag het elektrisch apparaat al-tijd aan het machineframe (12).
3. Bescherm het elektrisch apparaat gegen schokken, stoten en sterke trillingen, bijvoorbeeldijdens transport in voertuigen.
4. Beveilig het elektrisch apparaat gegen kantelen en wegliijden.
5. Gebruik nooit de veiligheidsvoorzieningen om het apparaat te hanteren of te transporteren.

10. Reiniging en onderhoud

Waarschuwing!

Trek altijd de stekker uit het stopcontact voordat u instellings-, instandhoudings- of reparatiewerkzaamheden uitvoert!

Algemene onderhoudswerkzaamheden

Veeg vanijd totarend met een doek de spaanders en het stof van de machine. Olie om de levensduur van het apparaat te verlengen eenmaal per maand de draaiende delen.De motor Niet olien.

Gebruik voor de reiniging van de kunststof geen bijtende middelen.

Onderhoud

In het apparaat bevinden zich geen andere onderdelen die onderhoud vereisen.

Service-informatie

Let op dat bij dit product de volgende delen onderhevig zijn aan gebruiksmatige of naturulijke slijtage, resp. de volgende delen als verbruiksmaterialial worden gebruikt. Slijtageonderdelen*: draaibankbeitel

• Niet persé in de leveringsomvang opgenomen!

Neem in het geval van reserveonderdelen en accessoires contact op met ons servicecentrum. Scan hiervoor de QR code op de Voorpagina.

11. Opslag

Sla het apparaat en de accessoires op een donkere, droge en vorstvrije plaats en voor kinderen ontogankelijke plaats op. De optimale opslagtemperatuur ligt tussen 5 en 30^

Bewaar het elektrisch apparaat in de originele verpakking.

Dek het elektrisch apparaat af ter bescheming gegen stof en vocht.

Bewaar de gebruikshandleiding bij het elektrische apparaat.

12. Elektrische aansluiting

De geinstalleerde elektromotor is bedrijfsklaar aangesloten. De aansluiting voldoet aan de relevante VDE-en DIN-voorschriften. De netaansluiting van de klant en het gebruekte verlengsnoer要去 eveneens aan deze voorschriften voldoen.

Defecte elektrische aansluitkabel

Bij elektrische aansluitkabels treedt vaak schade aan de isolatie op.

Mogelijkke oorzaken zijn:

• Drukpunten, als aansluitkabels door venster- of deuropeningen worden geleid.
• Knikken door een onvakkundige bevestiging of geleiding van het netsnoer.
• Snijplekken ontdat over het netsnoer is gereden.
• Beschadigde isolatie odomat de stekker uit de wand-contactdoos is getrokken.
• Scheuren door veroudering van de isolatie.

Dergelijk defecte elektrische aansluitkabels mogen nicht worden gebrukt en zich levensgevaarlijk als de isolatie is beschadigd.

Controleer de elektrische aansluitkabels regelmatig op schade. Let erop dat bij het controleren het netsnoer Niet op het stroomnet is aangesloten.

Elektrische aansluitkabels要去en aan de relevante VDE- en DIN-voorschriften voldoen. Gebruik uitsluitend aansluitkabels met de aanduiding H05VV-F.

Op de aansluitkabel要去 de type-aanduiding vermeld staan.

Wisselstroommotor

• De netspanning moet 220 - 240 V~ zich.
• Verlengsnoeren要去en tot een lenghte van 25 m een doorsnede hebben van 1,5 vierkante millimeter.

Aansluitingen en reparations van de elektrische apparatuur mogen uitsluitend door een elektromonteur worden uitgevoerd.

Vermeld in geval van vragen de volgende gegevens:

• Stroomtype van de motor
• Gegevens van het typeplaatje van de machine
• Gegevens van het typeplaatje van de motor

Aansluittype X

Als het netsnoer van dit apparaat beschadigd is, moet dit worden verrangen door een specialuiitgevoerd netsnoer, dat verkrijgbaar is bij de fabrikant of diens klantenservice.

13. Afvalverwerking en hergebruik

Aanwijzingen op de verpakking

De verpakkingsmaterialen zijn recyclebaar. Verpakkingen milieu-vriendelijk afvoeren.

Aanwijzingen betreffende de wetgeving Afgedankte elektrische en elektronische apparatuur (AEEA)

Afgedankte elektrische en elektronische apparatuur behoort nicht bij het huishoudelijkke afval, maar moeten worden ingezameld resp. geschaffen worden afgevoerd!

• Oude batterijen of accu's die nicht vast in het afge-dankte apparatuur zich geintegreerd,要去en voor het afvoeren op Niet-destructieve wijze worden verwijderd! Het afvoeren hiervan is geregeld in de wetgeving inzake batterijen.
• Eigenaars resp. gebruikers van elektrische en elektronische apparaten zijn wettelijk verplicht om na gebruik de batterijen en accu's in te leveren.
• De eindgebungbrüker is verantwoordelijk voor het wissen van personsgerelateerde gegevens op het af te voeren afgedankte apparaat!

• Het symbol van de doorgekruiste vuilnisbak betekent dat afgedankte elektrische en elektronische apparatuur Niet bij het huishoudelijk afval mag worden gegood.

• Afgedankte elektrische en elektronische apparatuur können bij de volgende punten kosteloos worden ingeleverd:

• Openbare afvalverwijderings- of inzamelpunten (bijv. gemeentewerven)
• Verkooppunten van elektrische apparaten (stationair en online), voor zover dealers verplicht zich zer terug te nemen of dit vrijwillig aanbieden.
• Tot drie afgedankte elektronische apparaten per apparaattype, met een rändlengte van nicht meer dan 25 centimeter, können gratis maar de fabrikant worden teruggebracht zonder eerst een neueu apparaat van de fabrikant te hoeven kopen, ofaar een ander ergend inzamelpunt in je omgeving worden gebracht.

-Voor verdere aanvullende terugnamevoorwaarden van de fabrikanten en distributeurs verzoeken wij u contact op te nemen met de betreffende klantenservice.

• Bij levering van een neuen elektrisch apparatus door de fabrikaat aan een particulier huishouden, kan de fabrikant op verzoek van de eindgebruiker zorgen voor het koselooos afhalen van het afgedankte elektrische apparatus. Neem hiertoe contact op met de klantenservice van de fabrikant.
• Deze uitspraken zijn alleen geldig voor apparaten die in de landen van de Europese Unie worden geleinstalleerd en verkocht en die onder de Europese Richtlijn 2012/19/EU vallen. In landen buiten de Europese Unie konnen andere voorschriften gelden voor het afvoeren van afgedankte elektrische en elektronische apparatuur.

14. Verhelpen van storingen

Storing Mogelijk ooorzaak Oplossing
De snijkwaliteit is slecht. Snijgereedschap is stomp. Snijgereedschap slijpen of verrangen.
	Te agressief gesneden. Verlaag de bedrijfsdruk.
	Het snijgereedschap worden onder de middelijn van het werkstuk gespositioneerd.	Snijgereedschap op maximaal 3 mm boven het midden van het werkstuk neerlaten.
	Rotatiesnelheid te traag.	Snelheid instellen.
Overmatige trillingen tijdens het draaien van dunnere werkstukken.	Het snijgereedschap bevindt zich onder de middelijn van het werkstuk.	Snijgereedschap op de middelijn van het werkstuk optillen.
	Te agressief gesneden. Verlaag de bedrijfsdruk.
Overmatige trillingen tijdens het draaien van grotere werkstukken of schalen.	Spilstok en/of losse kop onjuist op het einde van het werkstuk aangebracht.	Controler of de werkstukpunten op de spilkop en/of losse kop juist op het midden van het werkstuk� aangebracht.
	Het werkstuk is Niet uitgebalanceerd.	Snij het einde van het werkstuk bij totdat deze is uitgebalanceerd.
De houtdraabank draait nicht.	Kabel nicht juist in het stopcontact aangesloten.	Op het stopcontact aansluiten.
De houtdraabank schakelt nicht UIT.	Beschadigde of defecte voedingsschakelaar en/of interne bekabeling.	Trek de stekker van de houtdraabank direct UIT het stopcontact. Gebruik de houtdraabank pas als deze door een erkende servicetechnicien is gerepareerd.

Töddetaili kinnitamine plaanseibile:

Töödetailedid, mida ei saa spindlipukk-ajamikeskusega (4) toödelda, tuleb monteerida selle asemel plaanseibile (15) voi vastasdetailile nagu nt pingutuspadrunisse voi puitplokile.

Merknad om emballasjen

Emballasjemateriale kan resirkuleres. Vennligst kast emballasep a en miljovennlig mate.

Henisninger til elektrö- og elektronikkenhetslov (ElektroG)

Zichtbare gebreken要去en binnen de 8 dagenaontvangst van de goederen worden gemeld, zo net verliest de verkoper elke aanspraak op grond van deze gebreken. Onze machines worden geleverd met een garantie voor de duur van de wettelijkke garantietermijn. Deze termijn gaat in vanaf het moment dat de koper de machine ontvangt. De garantie houdt in dat wij elk onderdeel van de machine dat binnen de garantietermijn aantoonbaar onbruikbaar wordt als gevolg van materiaal- of productiefouten,kesteloos verrangen.De garantie vervalt echter bij verkeerd gebruik of verkeerde behandeling van de machine.Voor onderdelen die wij Niet zelf produceren,geven wij enkel de garantie die wij zich krijgen van de oorspronkelijke leverancier. De Kosten voor de montage van neue onderdelen vallen ten laste van de koper.Eisen tot het aanbrengen van veranderingen of het toestaan van een korting en overige schadeloosstellingsclaims+zijn uitgesloten.

Garantia ES
