BEDIENUNGSANLEITUNG DM600VARIO SCHEPPACH

AusgabeNr. 5902305901_0004 Rev.Nr. 27/05/2025 DM600VARIO

DrechselmaschineOriginalbetriebsanleitung

Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Änderungen vorbehalten. Abbildungen beispielhaft! Made in P.R.C.www.scheppach.com 2www.scheppach.com

Erklärung der Symbole auf dem Gerät Die Verwendung von Symbolen in diesem Handbuch soll Ihre Aufmerksamkeit auf mögliche Risiken lenken. Die Sicherheitssymbole und Erklärungen, die diese begleiten, müssen genau verstanden werden. Die Warnungen selbst beseitigen keine Risiken und können korrekte Maßnahmen zum Verhüten von Unfällen nicht ersetzen. Warnung! Bei Nichteinhaltung Lebensgefahr, Verletzungsgefahr oder Beschädigung des Werkzeugs möglich! Vor Inbetriebnahme Bedienungsanleitung und Sicherheitshinweise lesen und beachten! Gehörschutz tragen!w Haarnetz tragen! Schutzbrille tragen! Benutzen von Handschuhen verboten! Schutzklasse II (Doppelisolierung) Das Produkt entspricht den geltenden europäischen Richtlinien. Das Produkt entspricht den geltenden serbischen Richtlinien. Entsperren des Reitstocks Sperren des Reitstockswww.scheppach.com

13. Entsorgung und Wiederverwertung .................................................................. 16

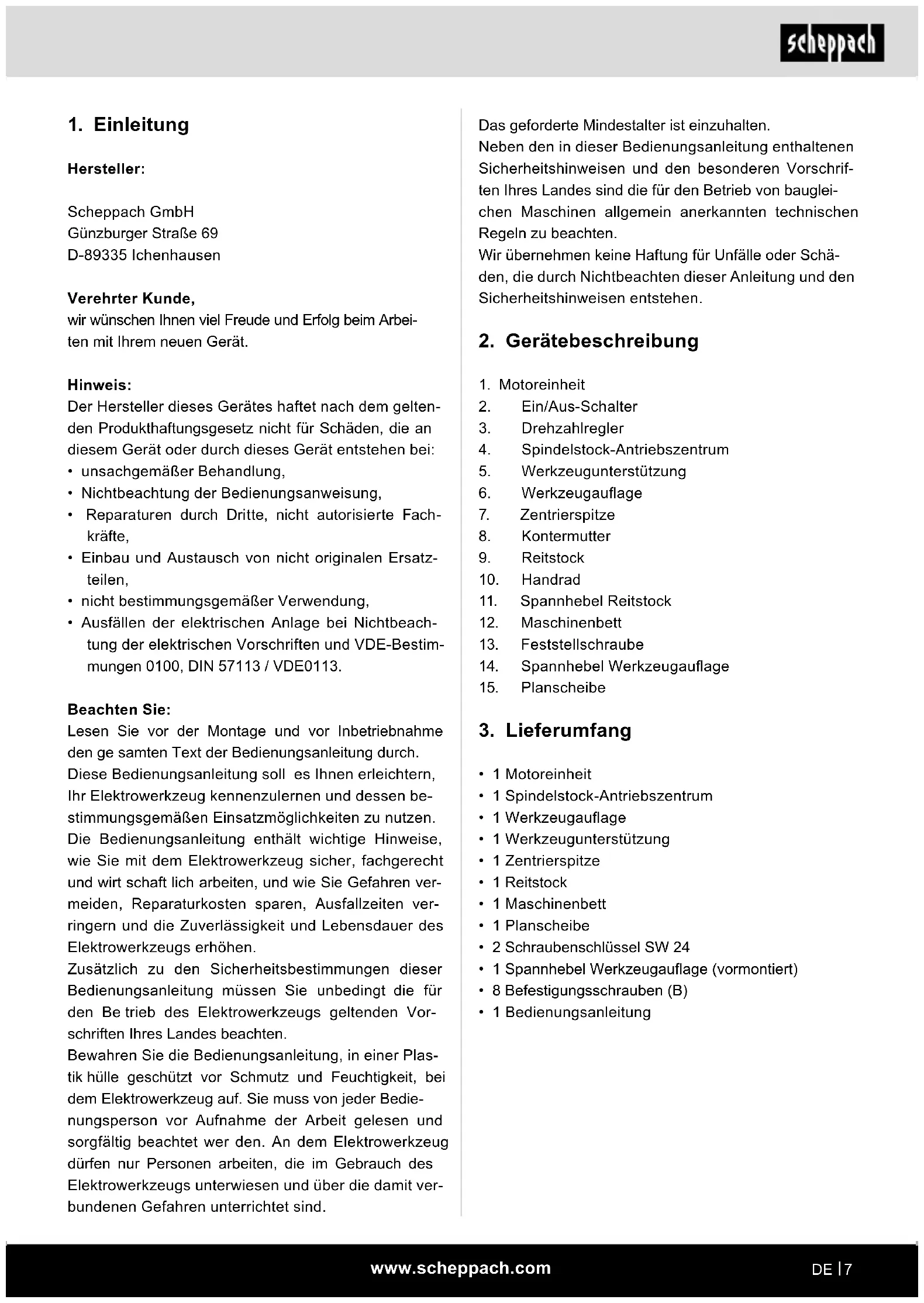

Hersteller: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Verehrter Kunde, wir wünschen Ihnen viel Freude und Erfolg beim Arbei- ten mit Ihrem neuen Gerät. Hinweis: Der Hersteller dieses Gerätes haftet nach dem gelten- den Produkthaftungsgesetz nicht für Schäden, die an diesem Gerät oder durch dieses Gerät entstehen bei:

• unsachgemäßer Behandlung,

• Nichtbeachtung der Bedienungsanweisung,

• Reparaturen durch Dritte, nicht autorisierte Fach- kräfte,

• Einbau und Austausch von nicht originalen Ersatz- teilen,

• nicht bestimmungsgemäßer Verwendung,

• Ausfällen der elektrischen Anlage bei Nichtbeach- tung der elektrischen Vorschriften und VDE-Bestim- mungen 0100, DIN 57113 / VDE0113. Beachten Sie: Lesen Sie vor der Montage und vor Inbetriebnahme den ge samten Text der Bedienungsanleitung durch. Diese Bedienungsanleitung soll es Ihnen erleichtern, Ihr Elektrowerkzeug kennenzulernen und dessen be- stimmungsgemäßen Einsatzmöglichkeiten zu nutzen. Die Bedienungsanleitung enthält wichtige Hinweise, wie Sie mit dem Elektrowerkzeug sicher, fachgerecht und wirt schaft lich arbeiten, und wie Sie Gefahren ver- meiden, Reparaturkosten sparen, Ausfallzeiten ver- ringern und die Zuverlässigkeit und Lebensdauer des Elektrowerkzeugs erhöhen. Zusätzlich zu den Sicherheitsbestimmungen dieser Bedienungsanleitung müssen Sie unbedingt die für den Be trieb des Elektrowerkzeugs geltenden Vor- schriften Ihres Landes beachten. Bewahren Sie die Bedienungsanleitung, in einer Plas- tik hülle geschützt vor Schmutz und Feuchtigkeit, bei dem Elektrowerkzeug auf. Sie muss von jeder Bedie- nungsperson vor Aufnahme der Arbeit gelesen und sorgfältig beachtet wer den. An dem Elektrowerkzeug dürfen nur Personen arbeiten, die im Gebrauch des Elektrowerkzeugs unterwiesen und über die damit ver- bundenen Gefahren unterrichtet sind. Das geforderte Mindestalter ist einzuhalten. Neben den in dieser Bedienungsanleitung enthaltenen Sicherheitshinweisen und den besonderen Vorschrif- ten Ihres Landes sind die für den Betrieb von bauglei- chen Maschinen allgemein anerkannten technischen Regeln zu beachten. Wir übernehmen keine Haftung für Unfälle oder Schä- den, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

2. Gerätebeschreibung

4. Spindelstock-Antriebszentrum

5. Werkzeugunterstützung

13. Feststellschraube

14. Spannhebel Werkzeugauage

• 1 Spindelstock-Antriebszentrum

• 1 Werkzeugunterstützung

• 1 Spannhebel Werkzeugauage (vormontiert)

• 8 Befestigungsschrauben (B)

• 1 Bedienungsanleitungwww.scheppach.com

1. Arbeitsplatzsicherheit

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen. b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube benden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. c) Halten Sie Kinder und andere Personen wäh- rend der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Elektrowerkzeug verlieren.

2. Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Ver- wenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Un- veränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schla- ges. b) Vermeiden Sie Körperkontakt mit geerdeten Oberächen wie von Rohren, Heizungen, Her- den und Kühlschränken. Es besteht ein erhöh- tes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist. c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektri- schen Schlages. d) Zweckentfremden Sie die Anschlussleitung nicht, um das Elektrowerkzeug zu tragen, auf- zuhängen oder um den Stecker aus der Steck- dose zu ziehen. Halten Sie die Anschlusslei- tung fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen. Beschädigte oder ver- wickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages. e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungslei- tungen, die auch für den Außenbereich geeig- net sind. Die Anwendung einer für den Außenbe- reich geeigneten Verlängerungsleitung verringert das Risiko eines elektrischen Schlages.

4. Bestimmungsgemäße Verwendung

Die Drechselbank dient nur zum Bearbeiten von Holz mittels geeignetem Drechseleisen. Die Maschine entspricht der gültigen EG-Maschinen- richtlinie. Die Sicherheits-, Arbeits- und Wartungsvorschriften des Herstellers sowie die in den technischen Daten angege- benen Abmessungen müssen eingehalten werden. Die zutreffenden Unfallverhütungsvorschriften und die sonstigen, allgemein anerkannten sicherheitstechni- schen Re geln müssen beachtet werden. Die Maschine darf nur von sachkundigen Personen gewartet oder repariert werden, die damit vertraut und über die Gefahren unterrichtet sind. Eigenmächtige Veränderungen an der Maschine schließen eine Haf- tung des Herstellers für daraus resultierende Schäden aus. Die Maschine darf nur mit Originalzubehör und Origi- nal- Werkzeugen des Herstellers genutzt werden. Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß. Für daraus resultierende Schä- den haftet der Hersteller nicht, das Risiko dafür trägt allein der Benutzer. m Bitte beachten Sie, dass unsere Geräte bestim- mungsgemäß nicht für den gewerblichen, handwerkli- chen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

5. Sicherheitshinweise

Allgemeine Sicherheitshinweise für Elektrowerk- zeuge m WARNUNG! Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebilderungen und technische Da- ten, mit denen dieses Elektrowerkzeug versehen ist. Versäumnisse bei der Einhaltung der nachfolgen- den Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen! Bewahren Sie alle Sicherheitshinweise und Anwei- sungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begriff “Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzleitung) und auf akkube- triebene Elektrowerkzeuge (ohne Netzleitung).www.scheppach.com

g) Wenn Staubabsaug- und -auffangeinrichtun- gen montiert werden können, sind diese anzu- schließen und richtig zu verwenden. Verwen- dung einer Staubabsaugung kann Gefährdungen durch Staub verringern. h) Wiegen Sie sich nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicherheits- regeln für Elektrowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind. Achtloses Han- deln kann binnen Sekundenbruchteilen zu schwe- ren Verletzungen führen.

4. Verwendung und Behandlung des Elektro-

werkzeuges a) Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie für Ihre Arbeit das dafür be- stimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich. b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist ge- fährlich und muss repariert werden. c) Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie einen abnehmbaren Akku, bevor Sie Geräteeinstellungen vorneh- men, Einsatzwerkzeugteile wechseln oder das Elektrowerkzeug weglegen. Diese Vorsichts- maßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeugs. d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie keine Personen das Elektrowerk- zeug benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden. e) Pegen Sie Elektrowerkzeuge und Einsatz- werkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeugs beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Elektrowerkzeuges reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elek- trowerkzeugen. f) Wenn der Betrieb des Elektrowerkzeugs in feuchter Umgebung nicht vermeidbar ist, ver- wenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schla- ges.

3. Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einuss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerk- zeugs kann zu ernsthaften Verletzungen führen. b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen per- sönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elekt- rowerkzeugs, verringert das Risiko von Verletzun- gen. c) Vermeiden Sie eine unbeabsichtigte Inbetrieb- nahme. Vergewissern Sie sich, dass das Elek- trowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeugs den Finger am Schalter haben oder das Elektrowerkzeug ein- geschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen. d) Entfernen Sie Einstellwerkzeuge oder Schrau- benschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Teil des Elektrowerk- zeugs bendet, kann zu Verletzungen führen. e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und hal- ten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren. f) Tragen Sie geeignete Kleidung. Tragen Sie kei- ne weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen er- fasst werden.www.scheppach.com

• Schalten Sie die Maschine aus und warten Sie, bis sie zum Stillstand gekommen ist, bevor Sie Einstel- lungen an Werkstück, Reitstock oder Werkzeugauf- lage vornehmen.

• Wartung, Einstellung, Kalibrierung und Reinigung dürfen nur bei ausgeschaltetem Motor durchgeführt werden.

• Die Maschine ist nur für den Einsatz mit Drechsel- meißeln vorgesehen.

• Bewahren Sie die Drechselmeißel immer sicher auf, bevor Sie den Arbeitsplatz verlassen.

• Betreiben Sie die Drechselmaschine nicht ohne Ab- deckungen und Schutzvorrichtungen.

• Schneidwerkzeuge scharf halten.

• Verwenden Sie die niedrigste Geschwindigkeit, wenn Sie ein neues Werkstück starten.

• Halten Sie die Drechselmaschine immer mit der langsamsten Geschwindigkeit an. Wenn die Drech- selmaschine so schnell läuft, dass sie vibriert, be- steht die Gefahr, dass das Werkstück geworfen oder das Schneidwerkzeug aus den Händen gerissen wird.

• Lassen Sie keine Schneidwerkzeuge in das Werk- stück beißen. Das Holz kann gespalten oder von der Drehbank geworfen werden.

• Positionieren Sie die Werkzeugauage immer über der Mittellinie der Drechselmaschine, wenn Sie ein Werkstück formen.

• Bevor Sie ein Werkstück an der Frontplatte befesti- gen, sollten Sie es immer so grob wie möglich aus- arbeiten, um es so rund wie möglich zu machen. Dadurch werden die Vibrationen beim Drehen des Werkstücks minimiert. Befestigen Sie das Werk- stück immer sicher an der Frontplatte. Andernfalls kann das Werkstück von der Drechselmaschine weggeworfen werden.

• Verwenden Sie eine Bürste oder Druckluft, um Holz- späne zu entfernen; niemals Ihre Hände. Die Späne werden scharf sein.

• Das Schneidwerkzeug muss immer fest im Spann- futter sitzen und so eingestellt sein, dass der Über- stand vom Holzstück begrenzt wird. Dies reduziert die Möglichkeit, dass das Werkzeug bricht oder sich verbiegt.

• Die Drechselmaschine darf nicht im laufenden Be- trieb überquert werden.

• Werkstück nur gegen die Drehrichtung in ein Schneidwerkzeug einführen. Das Werkstück muss sich immer zu Ihnen hin drehen. f) Halten Sie Schneidwerkzeuge scharf und sau- ber. Sorgfältig gepegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weni- ger und sind leichter zu führen. g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen. h) Halten Sie Griffe und Griffächen trocken, sauber und frei von Öl und Fett. Rutschige Grif- fe und Griffächen erlauben keine sichere Bedie- nung und Kontrolle des Elektrowerkzeugs in un- vorhergesehenen Situationen.

a) Lassen Sie Ihr Elektrowerkzeug nur von quali- ziertem Fachpersonal und nur mit Original- Ersatzteilen reparieren. Damit wird sicherge- stellt, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt. Warnung! Dieses Elektrowerkzeug erzeugt während des Betriebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate beeinträchtigen. Um die Gefahr von ernsthaften oder tödlichen Verletzun- gen zu verringern, empfehlen wir Personen mit medizi- nischen Implantaten ihren Arzt und den Hersteller vom medizinischen Implantat zu konsultieren, bevor das Elektrowerkzeug bedient wird. Sicherheitshinweise für die Drechselbank

• Machen Sie sich mit den Eigenschaften der Maschi- ne und der Drechseltechnik vertraut, bevor Sie die Maschine in Betrieb nehmen.

• Prüfen Sie alle Werkstücke auf Risse oder Äste. Klebeverbindungen müssen vor dem Wenden voll- ständig ausgehärtet sein.

• Vergewissern Sie sich, dass das Werkstück sicher verriegelt ist und alle Aufsätze gesichert sind.

• Vor dem Einschalten der Maschine sicherstellen, dass sich das Werkstück durch Drehen von Hand frei drehen kann.

• Halten Sie Ihre Hände und Finger vom rotierenden Werkstück fern.www.scheppach.com

• Schneiden Sie das Werkstück vor der Montage auf eine Planscheibe so nah wie möglich an die end- gültige Form.

• Zum Drehen der Planscheibe nur Schabemeißel verwenden. Schneidemeißel können leicht aus den Händen gerissen werden.

• Achten Sie darauf, dass der Drechselmeißel die Hal- teschrauben an den Fertigmaßen des Werkstücks nicht stören kann. Restrisiken Das Elektrowerkzeug ist nach dem Stand der Tech- nik und den anerkannten sicherheitstechnischen Regeln gebaut. Dennoch können beim Arbeiten einzelne Restrisiken auftreten.

• Verarbeiten Sie nur ausgesuchte Hölzer ohne Feh- ler wie: Ast stellen, Querrisse, Oberächenrisse. Fehlerhaftes Holz neigt zum Splittern und wird zum Risiko beim Arbeiten.

• Nicht sorgfältig verleimte Hölzer können aufgrund der Zentrifugalkraft beim Bearbeiten explodieren.

• Vor dem Einspannen das rohe Werkstück auf Quadrat form zuschneiden, zentrieren und auf si- chere Einspan nung achten. Unwucht im Werkstück führt zu Verlet zungs gefahr.

• Verletzungsgefahr durch unsichere Werkzeugfüh- rung bei nicht exakt angestellter Werkzeugauage und stumpfem Drechselwerkzeug. Voraussetzung für fachgerechtes Drechseln ist einwandfreies, scharf geschliffenes Drech sel werkzeug.

• Gefährdung der Gesundheit durch das rotierende Werkstück bei langem Kopfhaar und loser Kleidung. Per sönliche Schutzausrüstung wie Haarnetz und eng anliegende Kleidung tragen.

• Gefährdung der Gesundheit durch Holzstäube oder Holz späne. Persönliche Schutzausrüstungen wie Augenschutz und Staubmaske tragen.

• Gefährdung der Gesundheit durch Strom bei Ver- wendung nicht ordnungsgemäßer Elektro-An- schlussleitungen.

• Desweiteren können trotz aller getroffener Vorkeh- rungen nicht offensichtliche Restrisiken bestehen.

• Restrisiken können minimiert werden, wenn die „Si- cherheitshinweise“ und die „Bestimmungsgemäße Ver wendung“, sowie die Bedienungsanweisung insge samt beachtet werden.

• Bevor Sie Einstell- oder Wartungsarbeiten vorneh- men, schalten Sie das Gerät ab und ziehen den Netzstecker.

• Lassen Sie das Gerät nicht unbeaufsichtigt, wenn es an eine Steckdose angeschlossen ist, schalten Sie es aus und ziehen Sie es aus der Steckdose, bevor Sie es verlassen.

• Dieses Produkt ist kein Spielzeug. Außerhalb der Reichweite von Kindern aufbewahren.

• Einige Stäube, die beim Schleifen, Sägen, Schlei- fen, Bohren und anderen Bauarbeiten entstehen, enthalten Chemikalien, von denen bekannt ist, dass sie Krebs, Geburtsfehler oder andere reproduktive Schäden verursachen. Einige Beispiele für diese Chemikalien sind: - Blei aus Bleifarben - Kristalline Kieselsäure aus Ziegeln und Zement oder anderen Mauerwerksprodukten - Arsen und Chrom aus chemisch behandeltem Holz

• Je nachdem, wie oft Sie diese Arbeit verrichten, variiert Ihr Risiko. Um Ihre Exposition gegenüber diesen Chemikalien zu reduzieren: Arbeiten Sie in einem gut belüfteten Bereich und arbeiten Sie mit zugelassenen Sicherheitseinrichtungen, wie z.B. Staubmasken, die speziell dafür entwickelt wurden, mikroskopisch kleine Partikel herauszultern.

• Personen mit Herzschrittmachern sollten vor der Anwendung ihren Arzt konsultieren. Elektromagne- tische Felder in der Nähe des Herzschrittmachers können zu Störungen des Herzschrittmachers oder zum Ausfall des Herzschrittmachers führen. Darüber hinaus sollten Menschen mit Herzschritt- machern: - Vermeiden Sie es, allein zu arbeiten.

• Richtig warten und prüfen, um einen elektrischen Schlag zu vermeiden.

• Die in diesem Benutzerhandbuch beschriebenen Warnungen, Vorsichtsmaßnahmen und Anwei- sungen können nicht alle möglichen Bedingungen und Situationen abdecken. Der Betreiber muss verstehen, dass gesunder Menschenverstand und Vorsicht Faktoren sind, die nicht in dieses Produkt eingebaut werden können, sondern vom Betreiber geliefert werden müssen. Zusätzliche Sicherheitshinweise für die Verwen- dung von Planscheiben

• Stellen Sie sicher, dass die Planscheibe die richtige Größe hat, um das Werkstück zu stützen.

• Stellen Sie sicher, dass das Werkstück sicher an der Planscheibe befestigt ist.www.scheppach.com

• Die Maschine muss standsicher aufgestellt werden, d.h. auf einer Werkbank, dem Untergestell o. ä. fest- schrauben.

• Vor Inbetriebnahme müssen alle Abdeckungen und Sicherheitsvorrichtungen ordnungsgemäß montiert sein.

• Bei bereits bearbeitetem Holz auf Fremdkörper, wie z.B. Nägel oder Schrauben, usw. achten.

• Überzeugen Sie sich vor dem Anschließen der Ma- schine, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen.

• Schließen Sie die Maschine nur an eine ordnungs- gemäß installierte Schutzkontakt-Steckdose an, die mit mindestens 16 A abgesichert ist.

8. Aufbau und Bedienung

m Warnung! Verletzungsgefahr! Bereiten Sie den Arbeitsplatz vor, an dem Sie das Elektrowerkzeug aufstellen wollen. Sorgen Sie für aus- reichend Platz, um einen sicheren und störungsfreien Betrieb zu gewährleisten. Das Elektrowerkzeug ist für Arbeiten in geschlossenen Räumen konzipiert und muss auf ebenem und festem Untergrund aufgestellt werden. m Wichtig! Ziehen Sie den Netzstecker, bevor Sie Wartungs-, Rückstell- oder Montagearbeiten am Gerät durchführen! Befestigung der Maschine (Abb. 1) Das Gerät muss vor Inbetriebnahme auf einer Werk- bank, einem Untergestell o.ä. verschraubt werden. Nutzen Sie hierzu die Langlöcher (A). Montage der Werkzeugauage (Abb. 1; 4).

1. Stecken Sie die Werkzeugauage (6) in die Boh-

rung der Werkzeugunterstützung (5).

2. Befestigen Sie die Werkzeugauage (6) mit der

Feststellschraube (13) auf der gewünschten Höhe. Einstellung der Werkzeugauage (Abb. 1; 4)

1. Die Höhe der Werkzeugauage (6) kann durch Lö-

sen der Feststellschraube (13) eingestellt werden.

2. Zum Einstellen der Länge der Werkzeugauage

(6) den Spannhebel für Werkzeugauage (14) lö- sen. Die Werkzeugauage (6) muss so nah wie möglich an das Werkstück herangefahren werden, ohne es zu berühren.

3. Spannhebel für Werkzeugauage (14) wieder fest-

Wechselstrommotor 220 - 240 V~ 50 Hz Leistung 550 W Betriebsart S1 * Leerlaufdrehzahl 800 - 3000 min

max. Werkstücklänge 600 mm max. Ø Werkstück 25 cm Spindelkopfgewinde M 18 x 1,5 Gewicht ca. 6,7 kg Baumaße L x B x H 1010 x 154 x 215 mm

• Betriebsart S1, Dauerbetrieb Geräuschwerte Die Geräuschwerte wurden entsprechend EN 62841 ermittelt. Schalldruckpegel L

86,6 dB Unsicherheit K

3 dB Schallleistungspegel L

99,6 dB Unsicherheit K

3 dB Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken. Schwingungsgesamtwerte (Vektorsumme dreier Rich- tungen) ermittelt entsprechend EN 62841.

7. Vor Inbetriebnahme

• Öffnen Sie die Verpackung und nehmen Sie das Ge- rät vorsichtig heraus.

• Entfernen Sie das Verpackungsmaterial sowie Ver- packungs-/ und Transportsicherungen (falls vorhan- den).

• Überprüfen Sie, ob der Lieferumfang vollständig ist.

• Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden.

• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf. m ACHTUNG Gerät und Verpackungsmaterialien sind kein Kin- derspielzeug! Kinder dürfen nicht mit Kunststoff- beuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!www.scheppach.com

6. Spannhebel für Reitstock (9) lösen und den Ab-

stand zwischen Spindelstock-Antriebszentrum (4) und Zentrierstift (7) so einstellen, dass ein etwas größerer Abstand als die gemessene Gesamtlän- ge des Werkstücks entsteht.

7. Spindelstock-Antriebszentrum (4) mit Werkstück

mit dem Handrad (10) auf den Zentrierstift (7) fest- schrauben.

8. Die Kontermutter (8) am Reitstock (9) befestigen.

9. Werkzeugunterstützung (5) mit Werkzeugauage

(6) ca. 3 mm vom Werkstück entfernt einstellen. Vorsicht: Prüfen Sie vor dem Start der Maschine das Einrichten durch Drehen des Werkstücks von Hand, um sicherzustellen, dass genügend Frei- raum vorhanden ist und es nicht mit der Werkzeug- auage (6) in Berührung kommt. Verwendung der Planscheibe: (Abb. 3) Zur Verwendung der Planscheibe:

• Die Planscheibe (15) bietet festen und sicheren Halt für eine Vielzahl von gedrehten Gegenständen wie Platten, Schalen, Töpfe und runde Teile. Montage der Planscheibe:

1. Spindelstock-Antriebszentrum (4) lösen und von

der Spindel entfernen.

2. Planscheibe (15) auf die Spindel des Spindelsto-

ckes schrauben und von Hand mit dem Schrau- benschlüssel festziehen. Sichern des Werkstücks auf der Planscheibe: Werkstücke, die nicht mit dem Spindelstock-Antriebs- zentrum (4) bearbeitet werden können, müssen statt- dessen auf einer Planscheibe (15) oder einem Gegen- stück, wie z.B. einem Spannfutter oder Holzblock, montiert werden.

1. Vor der Montage auf die Planscheibe (15) das

Werkstück so nah wie möglich an die endgültige Form schneiden.

2. Planscheibe (15) fest am Werkstück befestigen.

Je nach Werkstück kann dies mit Holzschrau- ben (nicht im Lieferumfang enthalten) erfolgen, die direkt in das Werkstück eingeschraubt wer- den. Wenn die vorgesehenen Schnittmaße keine Schrauben zulassen, kann ein Gegenstück er- forderlich sein. Ein Rückenstück kann aus einem Stück Altholzwürfel mit zwei achen und paralle- len Gegenächen hergestellt werden. Identizie- ren und markieren Sie die Mitte des Trägerteils. Einstellung des Reitstockes (Abb. 1; 5)

1. Den Spannhebel (11) des Reitstockes (9) lösen,

um den Abstand zwischen Reitstock (9) und Spin- delstock-Antriebszentrum (4) einzustellen.

2. Zum Einstellen des Spanndrucks das Handrad (10)

verwenden und mit der Kontermutter (8) sichern. Warnung! Achten Sie darauf, dass die Werkzeug- auage (6) fest angezogen ist und sich nicht zum Werkstück hin drehen kann. Spannen und Lösen der Reitstockklemmung (Abb. 6) Um den Reitstock in der gewünschten Position zu be- festigen, gehen sie wie folgt vor:

1. Bewegen Sie den Spannhebel (11) in unterer Po-

sition, von rechts nach links, bis zum Anschlag.

2. Heben Sie den Spannhebel (11) an und bewegen

diesen, bis zum Anschlag, in die Gegenrichtung.

3. Wiederholen Sie diesen Vorgang 4-7 Mal bis der

Reitstock sicher xiert ist. Zum Lösen des Reitstockes gehen Sie bitte in umge- kehrter Reihenfolge vor. Sichern des Werkstücks auf dem Spindelstock-An- triebszentrum (Abb. 1)

1. Lokalisieren Sie die Mitte des Werkstücks, in-

dem Sie an beiden Enden genau diagonale Linien zeichnen. Der Schnittpunkt dieser beiden Linien zeigt den Mittelpunkt des Werkstücks an.

2. An einem Ende des Werkstücks einen ca. 2 mm

tiefen Sägeschnitt entlang der Diagonalen vorneh- men, um das Spindelstock-Antriebszentrum (4) aufzunehmen.

3. Mit einem Holzhammer (nicht im Lieferumfang

enthalten) das Spindelstock-Antriebszentrum (4) in die Stelle treiben, an der die Diagonale über das Werkstückende schneidet. Achten Sie darauf, das Gewindeende des Spindelstock-Antriebszentrum (4) so zu schützen, dass kein Gegenstand das Ge- winde beschädigt.

4. Schneiden Sie die Ecken vom Werkstück ab, wenn

der Durchmesser der Enden größer als 5 cm x 5 cm ist, um das Drehen einfacher und sicherer zu machen.

5. Messen Sie die Gesamtlänge des Werkstücks mit

dem Spindelstock-Antriebszentrum (4) und dem Zentrierstift (7) an jedem Ende.www.scheppach.com

• Überprüfen Sie immer, ob das Formteil sicher gehal- ten wird, indem Sie es von Hand prüfen. Warnung! Ziehen Sie den Netzstecker!

• Verwenden Sie nur ein Original-Drehwerkzeug, das scharf ist.

• Beim Drehen von Holzscheiben nicht in der Flug- bahn des Werkstücks stehen.

• Bitte schneiden Sie große und unausgewogene Formteile mit einer Bandsäge oder Laubsäge so gut wie möglich zurecht. Wenn die Formteile sehr unausgewogen sind, stellen sie eine Gefahr für Ihre Gesundheit und die Lebensdauer der Maschine dar.

• Beginnen Sie immer mit der kleinstmöglichen Ge- schwindigkeit für neue Werkstücke und erhöhen Sie diese mit zunehmender Massivität des zu drehen- den Werkstücks.

• Verwenden Sie keine Holzscheiben mit Kontrakti- onsrissen, da diese bei Einwirkung von Fliehkräften eine hohe Berstgefahr darstellen.

• Überschreiten Sie nicht die maximalen Werkstück- größen.

• Bei Werkzeugen, die blockiert werden: Ziehen Sie zuerst den Netzstecker, bevor Sie mit der Fehlersu- che beginnen.

• Für Ihre Dreharbeiten positionieren Sie sich an der Maschine, so dass Sie die Meißel effektiv auf dem Werkzeugträger führen können.

• Verwenden Sie nur Schneidwerkzeuge, die für Drechselarbeiten empfohlen werden.

1. Schalten Sie das Elektrowerkzeug vor jeglichem

Transport aus und trennen Sie es von der Strom- versorgung.

2. Tragen Sie das Elektrowerkzeug mindestens zu

zweit. Tragen Sie das Elektrowerkzeug am Ma- schinenbett (12).

3. Schützen Sie das Elektrowerkzeug vor Schlägen,

Stößen und starken Vibrationen, z.B. beim Trans- port in Fahrzeugen.

4. Sichern Sie das Elektrowerkzeug gegen Kippen

5. Verwenden Sie Schutzvorrichtungen niemals zur

Handhabung oder Transport. Das Trägerteil (Holzklotz) muss eventuell mit dem Werkstück verklebt und mit dem Trägerteil ver- bunden werden, das dann mit Schrauben (nicht im Lieferumfang enthalten) an der Planscheibe (15) befestigt wird. Spannen Sie in diesem Fall das Trä- gerteil auf das Werkstück und warten Sie, bis der Leim gemäß der Empfehlung des Leimherstellers getrocknet ist. Wenn die Verwendung von Schrau- ben in das Werkstück nicht zulässig ist, kann das Werkstück mit einem Stück Papier zwischen die Fuge geklebt werden. Dies ermöglicht eine späte- re Trennung ohne Beschädigung des Werkstücks. Verwenden Sie nur nicht konische Holzschrauben. Verwenden Sie keine Holzschrauben mit koni- schem Kopf. Vorsicht: Achten Sie auf den Drechselmeißel, da- mit er die Halteschrauben an den Fertigmaßen des Werkstücks nicht berührt. m ACHTUNG! Vor der Inbetriebnahme das Gerät unbedingt kom- plett montieren! Ein- und Ausschalten (Abb. 1)

• Drücken Sie den Ein-Schalter (2 / „I“), um die Ma- schine zu starten.

• Drücken Sie den Aus-Schalter (2 / “0“), um die Ma- schine anzuhalten. Vorsicht: Gerät läuft sofort mit der eingestellten Drehzahl los. Drehzahlverstellung (Abb. 1) Die richtige Drehzahl muss abhängig vom zu bearbei- tenden Werkstück eingestellt werden. Elektronische Drehzahlregelung: Mit der elektronischen Drehzahlregelung können Sie die Drehzahl stufenlos einstellen: Stellen Sie mit Hilfe des Drehzahlreglers (3) die Dreh- zahl ein. Wichtige Informationen für den Betrieb

• Wir empfehlen Ihnen, sich an die Fachliteratur über Drechseltechniken zu wenden.

• Achten Sie bei der Auswahl des Holzes für Ihre Dreharbeiten auf Äste und Schrumpfbewegungen. Nur risse- und astfreies Holz verwenden (bei klei- nen Ästen ist auf den Druck mit dem Drehwerkzeug zu achten).www.scheppach.com

12. Elektrischer Anschluss

Der installierte Elektromotor ist betriebsfertig ange- schlossen. Der Anschluss entspricht den einschlägi- gen VDE- und DIN-Bestimmungen. Der kundenseitige Netzanschluss sowie die verwendete Verlängerungs- leitung müssen diesen Vorschriften entsprechen. Schadhafte Elektro-Anschlussleitung An elektrischen Anschlussleitungen entstehen oft Iso- lationsschäden. Ursachen hierfür können sein:

• Druckstellen, wenn Anschlussleitungen durch Fens- ter oder Türspalten geführt werden.

• Knickstellen durch unsachgemäße Befestigung oder Führung der Anschlussleitung.

• Schnittstellen durch Überfahren der Anschlusslei- tung.

• Isolationsschäden durch Herausreißen aus der Wandsteckdose.

• Risse durch Alterung der Isolation. Solch schadhafte Elektro-Anschlussleitungen dürfen nicht verwendet werden und sind aufgrund der Isola- tionsschäden lebensgefährlich. Elektrische Anschlussleitungen regelmäßig auf Schä- den überprüfen. Achten Sie darauf, dass beim Über- prüfen die Anschlussleitung nicht am Stromnetz hängt. Elektrische Anschlussleitungen müssen den einschlä- gigen VDE- und DIN-Bestimmungen entsprechen. Verwenden Sie nur Anschlussleitungen mit Kennzeich- nung H05VV-F. Ein Aufdruck der Typenbezeichnung auf dem An- schlusskabel ist Vorschrift. Wechselstrommotor

• Die Netzspannung muss 220 - 240 V~ betragen.

• Verlängerungsleitungen bis 25 m Länge müssen einen Querschnitt von 1,5 Quadratmillimeter auf- weisen. Anschlüsse und Reparaturen der elektrischen Ausrüs- tung dürfen nur von einer Elektro-Fachkraft durchge- führt werden. Bei Rückfragen bitte folgende Daten angeben:

• Daten des Maschinen-Typenschildes

• Daten des Motor-Typschildes

10. Reinigung und Wartung

m Warnung! Vor jeglicher Einstellung, Instandhaltung oder Instand- setzung Netzstecker ziehen! Allgemeine Wartungsmaßnahmen Wischen Sie von Zeit zu Zeit mit einem Tuch Späne und Staub von der Maschine ab. Ölen Sie zur Ver- längerung des Werkzeuglebens einmal pro Monat die Drehteile. Ölen Sie nicht den Motor. Benutzen Sie zur Reinigung des Kunststoffes keine ätzenden Mittel. Wartung Im Geräteinneren benden sich keine weiteren zu war- tenden Teile. Service-Informationen Es ist zu beachten, dass bei diesem Produkt folgen- de Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Ver- brauchsmaterialien benötigt werden. Verschleißteile*: Drechslerbeitel

• nicht zwingend im Lieferumfang enthalten! Ersatzteile und Zubehör erhalten Sie in unserem Ser- vice-Center. Scannen Sie hierzu den QR-Code auf der Titelseite.

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreiem sowie für Kinder unzugänglichem Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30˚C. Bewahren Sie das Elektrowerkzeug in der Originalver- packung auf. Decken Sie das Elektrowerkzeug ab, um es vor Staub oder Feuchtigkeit zu schützen. Bewahren Sie die Bedienungsanleitung bei dem Elek- trowerkzeug auf.www.scheppach.com

• Im Falle der Anlieferung eines neuen Elektrogerä- tes durch den Hersteller an einen privaten Haushalt, kann dieser die unentgeltliche Abholung des Elekt- roaltgerätes, auf Nachfrage vom Endnutzer, veran- lassen. Setzen Sie sich hierzu mit dem Kundenser- vice des Herstellers in Verbindung.

• Diese Aussagen gelten nur für Geräte, die in den Ländern der Europäischen Union installiert und ver- kauft werden und die der Europäischen Richtlinie 2012/19/EU unterliegen. In Ländern außerhalb der Europäischen Union können davon abweichende Bestimmungen für die Entsorgung von Elektro- und Elektronik-Altgeräten gelten. Anschlussart X Wenn die Netzanschlussleitung dieses Gerätes be- schädigt wird, muss sie durch eine besondere An- schlussleitung ersetzt werden, die vom Hersteller oder seinem Kundendienst erhältlich ist.

13. Entsorgung und Wiederverwertung

Hinweise zur Verpackung Die Verpackungsmaterialien sind recycelbar. Bitte Verpackungen umweltgerecht entsorgen. Hinweise zum Elektro- und Elektronikgerätegesetz (ElektroG) Elektro- und Elektronik-Altgeräte gehören nicht in den Hausmüll, sondern sind einer getrennten Erfassung bzw. Entsorgung zu- zuführen!

• Altbatterien oder -akkus, welche nicht fest im Altge- rät verbaut sind, müssen vor Abgabe zerstörungs- frei entnommen werden! Deren Entsorgung wird über das Batteriegesetz geregelt.

• Besitzer bzw. Nutzer von Elektro- und Elektronik- geräten sind nach deren Gebrauch gesetzlich zur Rückgabe verpichtet.

• Der Endnutzer trägt die Eigenverantwortung für das Löschen seiner personenbezogenen Daten auf dem zu entsorgenden Altgerät!

• Das Symbol der durchgestrichenen Mülltonne be- deutet, dass Elektro- und Elektronikaltgeräte nicht über den Hausmüll entsorgt werden dürfen.

• Elektro- und Elektronikaltgeräte können bei folgen- den Stellen unentgeltlich abgegeben werden: - Öffentlich-rechtliche Entsorgungs- bzw. Sammel- stellen (z. B. kommunale Bauhöfe) - Verkaufsstellen von Elektrogeräten (stationär und online), sofern Händler zur Rücknahme verpich- tet sind oder diese freiwillig anbieten. - Bis zu drei Elektroaltgeräte pro Geräteart, mit einer Kantenlänge von maximal 25 Zentimetern, können Sie ohne vorherigen Erwerb eines Neu- gerätes vom Hersteller kostenfrei bei diesem ab- geben oder einer anderen autorisierten Sammel- stelle in Ihrer Nähe zuführen. - Weitere ergänzende Rücknahmebedingungen der Hersteller und Vertreiber erfahren Sie beim jeweiligen Kundenservice.www.scheppach.com

Störung Mögliche Ursache Abhilfe Die Schnittqualität ist schlecht. Schneidwerkzeug ist stumpf. Schneidwerkzeug schärfen oder ersetzen. Zu aggressiv geschnitten. Reduzieren Sie den Arbeitsdruck. Das Schneidwerkzeug wird unterhalb der Werkstückmittellinie positioniert. Schneidwerkzeug auf maximal 3 mm über der Werkstückmitte absenken. Drehgeschwindigkeit zu langsam. Geschwindigkeit einstellen. Übermäßige Vibrationen beim Drehen dünner Werkstücke. Das Schneidwerkzeug bendet sich unterhalb der Werkstückmittellinie. Schneidwerkzeug auf die Mittellinie des Werkstücks anheben. Zu aggressiv geschnitten. Reduzieren Sie den Arbeitsdruck. Übermäßige Vibrationen beim Drehen großer Werkstücke oder Schalen. Spindelstock und/oder Reitstock unsachgemäß an den Enden des Werkstücks angeordnet. Prüfen Sie, ob die Werkstückspitzen am Spindelstock und/oder Reitstock korrekt auf Werkstückmitte angebracht sind. Das Werkstück ist nicht ausgewuchtet. Schneiden Sie das Ende des Werkstücks, bis das Werkstück ausgewuchtet ist. Die Drechselmaschine dreht sich nicht. Kabel nicht an die Steckdose angeschlossen. An die Steckdose anschließen. Die Drechselmaschine schaltet sich nicht aus. Beschädigter oder defekter Netzschalter und/oder interne Verkabelung. Ziehen Sie den Stecker der Drechselmaschine sofort aus der Steckdose. Betreiben Sie die Drechselmaschine erst, wenn sie von einem qualizierten Servicetechniker repariert wurde.www.scheppach.com

Garantiebedingungen Revisionsdatum 26.11.2021 Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte ein Gerät dennoch nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der unten angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die Service- rufnummer zur Verfügung. Die nachfolgenden Hinweise sollen Ihnen für eine problemlose Bearbeitung und Regulierung im Schadensfall dienen. Für die Geltendmachung von Garantieansprüchen - innerhalb Deutschland - gilt folgendes: 1. Diese Garantiebedingungen regeln unsere zusätzlichen Hersteller-Garantieleistungen für Käufer (private Endverbraucher) von Neugeräten. Die gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Für diese ist der Händler zuständig, bei dem Sie das Produkt erworben haben. 2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neuen Gerät, die auf einem Material- oder Her- stellungsfehler beruhen und ist - nach unserer Wahl - auf die unentgeltliche Reparatur solcher Mängel oder den Austausch des Gerätes beschränkt (ggf. auch Austausch mit einem Nachfolgemodell). Ersetzte Geräte oder Teile gehen in unser Eigentum über. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder beruichen Einsatz konstruiert wurden. Ein Garantiefall kommt daher nicht zu- stande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unseren Garantieleistungen ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung, nicht fachgerechte Installation, Nichtbeachtung der Bedienungsanleitung (z.B. Anschluss an eine falsche Netzspannung oder Stromart) bzw. der Wartungs- und Sicherheitsbestimmungen oder durch Einsatz des Geräts unter ungeeigneten Umweltbedingungen sowie durch mangelnde Pege und Wartung entstanden sind. - Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Werkzeugen bzw. Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub), Transportschäden, Ge- waltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind. - Schäden am Gerät oder an Teilen des Geräts, die auf einen bestimmungsgemäßen, üblichen (betriebsbedingten) oder sonstigen natürlichen Ver- schleiß zurückzuführen sind sowie Schäden und/oder Abnutzung von Verschleißteilen. - Mängel am Gerät, die durch Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen verursacht wurden, die keine Originalteile sind oder nicht bestimmungsgemäß verwendet werden. - Geräte, an denen Veränderungen oder Modikationen vorgenommen wurden. - Geringfügige Abweichungen von der Soll-Beschaenheit, die für Wert und Gebrauchstauglichkeit des Geräts unerheblich sind. - Geräte an denen eigenmächtig Reparaturen oder Reparaturen , insbesondere durch einen nicht autorisierten Dritten, vorgenommen wurden. - Wenn die Kennzeichnung am Gerät bzw. die Identikationsinformationen des Produktes (Maschinenaufkleber) fehlen oder unlesbar sind. - Geräte die eine starke Verschmutzung aufweisen und daher vom Servicepersonal abgelehnt werden. Schadensersatzansprüche sowie Folgeschäden sind von dieser Garantieleistung generell ausgeschlossen. 4. Die Garantiezeit beträgt regulär 24 Monate* (12 Monate bei Batterien / Akkus) und beginnt mit dem Kaufdatum des Gerätes. Maßgeblich ist das Datum auf dem Original-Kaufbeleg. Garantieansprüche müssen jeweils nach Kenntniserlangung unverzüglich erhoben werden. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlän- gerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services. Das betroene Gerät ist in gesäubertem Zustand zusammen mit einer Kopie des Kaufbelegs, - hierin enthalten die Angaben zum Kaufdatum und der Produktbezeichnung - der Kundendienststelle vorzulegen bzw. einzusenden. Wird ein Gerät unvoll- ständig, ohne den kompletten Lieferumfang eingesendet, wird das fehlende Zubehör wertmäßig in Anrechnung / Abzug gebracht, falls das Gerät ausgetauscht wird oder eine Rückerstattung erfolgt. Teilweise oder komplett zerlegte Geräte können nicht als Garantiefall akzeptiert werden. Bei nicht berechtigter Reklamation bzw. außerhalb der Garantiezeit trägt der Käufer generell die Transportkosten und das Transportrisiko. Einen Garantiefall melden Sie bitte vorab bei der Servicestelle (s.u.) an. In der Regel wird vereinbart, dass das defekte Gerät mit einer kurzen Beschreibung der Störung per Abhol-Service (nur in Deutschland) oder - im Reparaturfall außerhalb des Garantiezeitraums - ausreichend frankiert, unter Beachtung der entsprechenden Verpackungs- und Versandrichtlinien, an die unten angegebene Serviceadresse eingesendet wird. Beachten Sie bitte, dass Ihr Gerät (modellabhängig) bei Rücklieferung, aus Sicherheitsgründen - frei von allen Betriebsstoen ist. Das an unser Service-Center eingeschickte Produkt, muss so verpackt sein, dass Beschädigungen am Reklamationsgerät auf dem Transportweg vermieden werden. Nach erfolgter Reparatur / Austausch senden wir das Gerät frei an Sie zurück. Können Produkte nicht repariert oder ausgetauscht werden, kann nach unserem eigenen freien Ermessen ein Geldbetrag bis zur Höhe des Kaufpreises des mangelhaften Produkts erstattet werden, wobei ein Abzug aufgrund von Abnutzung und Verschleiß berücksichtigt wird. Diese Garantieleistungen gelten nur zugunsten des privaten Erstkäufers und sind nicht abtret- oder übertragbar.www.scheppach.com

5. Für die Geltendmachung Ihres Garantieanspruches kontaktieren Sie bitte unser Service-Center.

Bitte verwenden Sie vorzugsweise unser Formular auf unserer Homepage: https://www.scheppach.com/de/service Bitte senden Sie uns keine Geräte ohne vorherige Kontaktaufnahme und Anmeldung bei unserem Service-Center. Für die Inanspruchnahme dieser Garantiezusagen ist der Erstkontakt mit unserem Service-Center zwingende Voraussetzung.

6. Bearbeitungszeit - Im Regelfall erledigen wir Reklamationssendungen innerhalb

14 Tagen nach Eingang in unserem Service-Center. Sollte in Ausnahmefällen die genannte Bearbeitungszeit überschritten werden, so informieren wir Sie rechtzeitig. 7. Verschleißteile - Verschleißteile sind: a) mitgelieferte, an- und/oder eingebaute Batterien / Akkus sowie b) alle modellabhängigen Ver- schleißteile (siehe Bedienungsanleitung). Von der Garantieleistung ausgeschlossen sind tief entladene bzw. an Gehäuse und oder Batteriepolen beschädigte Batterien / Akkus. 8. Kostenvoranschlag - Von der Garantieleistung nicht oder nicht mehr erfasste Geräte reparieren wir gegen Berechnung. Auf Nachfrage bei unserem Service-Center können Sie die defekten Geräte für einen Kostenvoranschlag einsenden und ggf. dem Service-Center schriftlich (per Post, eMail) die Reparaturfreigabe erteilen. Ohne Reparaturfreigabe erfolgt keine weitere Bearbeitung.

9. Andere Ansprüche, als die oben genannten, können nicht geltend gemacht werden.

Die Garantiebedingungen gelten nur in der jeweils aktuellen Fassung zum Zeitpunkt der Reklamation und können ggf. unserer Homepage (www.scheppach.com) entnommen werden. Bei Übersetzungen ist stets die deutsche Fassung maßgeblich. Scheppach GmbH · Günzburger Str. 69 · 89335 Ichenhausen (Deutschland) · www.scheppach.com Telefon: [phone] (Service-Hotline/Freecall Rufnummer dt. Festnetz**) · Telefax +49 [0] 8223 4002 20 · E-Mail: [e-mail]

• Internet: http://www.scheppach.com

• Produktabhängig auch über 24 Monate; länderbezogen können erweiterte Garantieleistungen gelten ** Verbindungskosten: kostenlos aus dem deutschen Festnetz Änderungen dieser Garantiebedingungen ohne Voranmeldung behalten wir uns jederzeit vor. Ersatzteile Zubehör DokumenteKontakt Reparaturwww.scheppach.com

6. Gereedschapssteun

6. Technische gegevens

EU-Konformitätserklärung Originalkonformitätserklärung EU Declaration of Conformity Déclaration de conformité UE Scheppach GmbH, Günzburger Str. 69, D-89335 Ichenhausen

15. Konformitätserklärung

EU-Konformitätserklärung Originalkonformitätserklärung EU Declaration of Conformity Déclaration de conformité UE Scheppach GmbH, Günzburger Str. 69, D-89335 Ichenhausen

EU-Konformitätserklärung Originalkonformitätserklärung EU Declaration of Conformity Déclaration de conformité UE Scheppach GmbH, Günzburger Str. 69, D-89335 Ichenhausen

erklärt folgende Konformität gemäß EU-Richtlinien und Normen für den Artikel
