INSTRUKCJA OBSŁUGI DM600VARIO SCHEPPACH

TokarkaTłumaczenie oryginalnej instrukcji obsługi

• Otvorte obal a opatrne vyberte prístroj.

Objaśnienie symboli na urządzeniu Zastosowanie symboli w niniejszym podręczniku ma za zadanie zwrócenie uwagi na możliwe ryzyka. Symbole bez- pieczeństwa i ich objaśnienia muszą być dokładnie zrozumiane. Same ostrzeżenia nie powodują usunięcia ryzyka i nie mogą zastąpić prawidłowych środków ochrony przed wypadkami. Ostrzeżenie! W przypadku nieprzestrzegania występuje zagrożenie życia, niebezpieczeństwo odniesienia obrażeń lub uszkodzenia narzędzia! Przed uruchomieniem należy przeczytać niniejszą instrukcję obsługi i przestrzegać wskazówek dotyczących bezpieczeństwa! Nosić nauszniki ochronne! Nosić siatkę na włosy! Nosić okulary ochronne! Zabrania się używania rękawic! Klasa ochrony II (izolacja podwójna) Produkt jest zgodny z obowiązującymi europejskimi dyrektywami. Produkt jest zgodny z obowiązującymi serbskimi dyrektywami. Zwalnianie zacisku konika Napinanie zacisku konikawww.scheppach.com

Spis treści: Strona:

4. Użycie zgodne z przeznaczeniem ..................................................................... 134

13. Utylizacja i ponowne wykorzystanie ..................................................................... 142

Każdy operator urządzenia camprzed rozpoczęciem z nim pracy powinien przeczytać instrukcję obsługi i dokładnie jej przestrzegać. Do pracy z urządzeniem mogą być dopuszczone wy- łącznie osoby, które zostały przeszkolone w zakresie korzystania z urządzenia i zostały poinformowane o niebezpieczeństwach z tym związanych. Przestrzegać wymaganego wieku minimalnego. Oprócz wskazówek dotyczących bezpieczeństwa za- wartych w niniejszej instrukcji obsługi i specjalnych przepisów danego kraju należy przestrzegać ogólnie uznanych zasad technicznych dotyczących eksploata- cji maszyn o tej samej budowie. Nie ponosimy odpowiedzialności za wypadki lub szko- dy powstałe wskutek nieprzestrzegania niniejszej in- strukcji oraz wskazówek bezpieczeństwa.

2. Włącznik/wyłącznik

3. Regulator prędkości obrotowej

4. Wrzeciennik, centrum napędowe

5. Wspornik narzędzia

6. Powierzchnia mocowania narzędzia

8. Nakrętka zabezpieczająca

11. Dźwignia zaciskowa konika

13. Śruba ustalająca

14. Dźwignia zaciskowa powierzchni mocowania na-

• 1 wrzeciennik, centrum napędowe

• 1 uchwyt narzędziowy

• 1 mocowanie narzędzia

• 2 klucz maszynowy płaski SW 24

• 1 Dźwignia zaciskowa powierzchni mocowania na- rzędzia (wstępny montaż)

• 1 Śruby mocujące (B)

• 1 Instrukcja obsługi

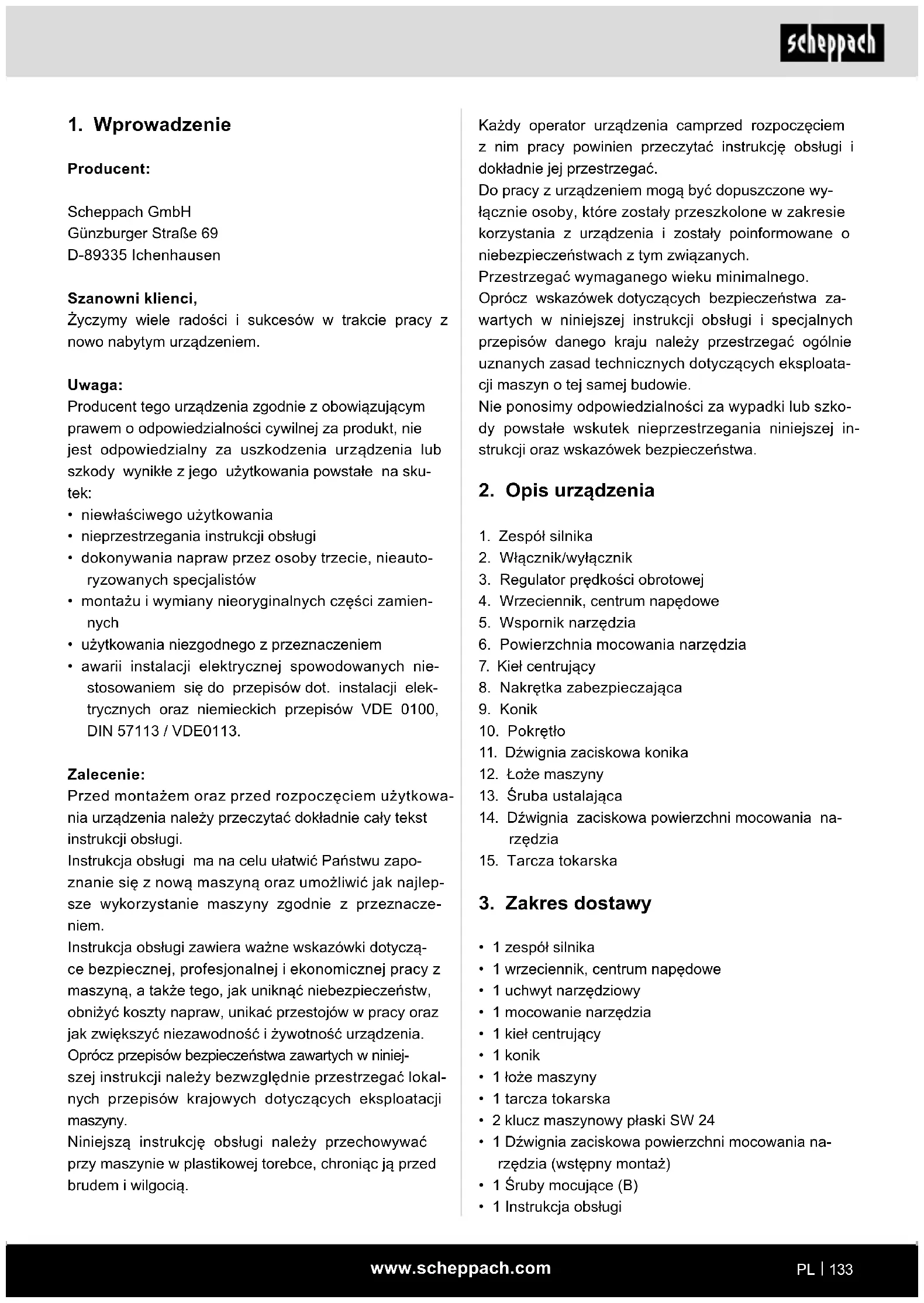

Producent: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Szanowni klienci, Życzymy wiele radości i sukcesów w trakcie pracy z nowo nabytym urządzeniem. Uwaga: Producent tego urządzenia zgodnie z obowiązującym prawem o odpowiedzialności cywilnej za produkt, nie jest odpowiedzialny za uszkodzenia urządzenia lub szkody wynikłe z jego użytkowania powstałe na sku- tek:

• niewłaściwego użytkowania

• nieprzestrzegania instrukcji obsługi

• dokonywania napraw przez osoby trzecie, nieauto- ryzowanych specjalistów

• montażu i wymiany nieoryginalnych części zamien- nych

• użytkowania niezgodnego z przeznaczeniem

• awarii instalacji elektrycznej spowodowanych nie- stosowaniem się do przepisów dot. instalacji elek- trycznych oraz niemieckich przepisów VDE 0100, DIN 57113 / VDE0113. Zalecenie: Przed montażem oraz przed rozpoczęciem użytkowa- nia urządzenia należy przeczytać dokładnie cały tekst instrukcji obsługi. Instrukcja obsługi ma na celu ułatwić Państwu zapo- znanie się z nową maszyną oraz umożliwić jak najlep- sze wykorzystanie maszyny zgodnie z przeznacze- niem. Instrukcja obsługi zawiera ważne wskazówki dotyczą- ce bezpiecznej, profesjonalnej i ekonomicznej pracy z maszyną, a także tego, jak uniknąć niebezpieczeństw, obniżyć koszty napraw, unikać przestojów w pracy oraz jak zwiększyć niezawodność i żywotność urządzenia. Oprócz przepisów bezpieczeństwa zawartych w niniej- szej instrukcji należy bezwzględnie przestrzegać lokal- nych przepisów krajowych dotyczących eksploatacji maszyny. Niniejszą instrukcję obsługi należy przechowywać przy maszynie w plastikowej torebce, chroniąc ją przed brudem i wilgocią.www.scheppach.com

sieciowym) lub do narzędzi elektrycznych zasilanych za pomocą akumulatora (bez przewodu sieciowego).

1. Bezpieczeństwo w miejscu pracy

a) Utrzymywać obszar roboczy w czystości i za- pewnić dobre oświetlenie. Nieporządek lub brak oświetlenia obszaru roboczego może prowadzić do wypadków. b) Nie pracować z narzędziem elektrycznym w otoczeniu zagrożonym wybuchem, w którym znajdują się palne płyny, gazy lub pyły. Na- rzędzia elektryczne wytwarzają iskry, które mogą spowodować zapłon pyłu lub oparów. c) Nie dopuszczać, aby dzieci i inne osoby zbliża- ły się do obszaru roboczego podczas używa- nia narzędzia elektrycznego. W chwili nieuwa- gi można łatwo stracić kontrolę nad narzędziem elektrycznym.

2. Bezpieczeństwo elektryczne

a) Wtyczka przyłączeniowa narzędzia elektrycz- nego musi pasować do gniazda. Wtyczki nie wolno w żaden sposób modykować. Nie używać żadnych przejściówek z uziemionymi narzędziami elektrycznymi. Niemodykowane wtyczki i odpowiednie gniazda zmniejszają ryzyko porażenia prądem. b) Unikać kontaktu zycznego z uziemionymi po- wierzchniami, takimi jak rury, grzejniki, piece i lodówki. Ryzyko porażenia prądem zwiększa się, jeśli ciało użytkownika jest uziemione. c) Nie wystawiać narzędzi elektrycznych na deszcz i wilgoć. Przedostanie się wody do na- rzędzia elektrycznego zwiększa ryzyko porażenia prądem. d) Nie wykorzystywać przewodu przyłączenio- wego niezgodnie z przeznaczeniem w celu przenoszenia, zawieszania narzędzia elek- trycznego lub w celu wyjęcia wtyczki z gniaz- da. Przewód przyłączeniowy przechowywać z dala od gorąca, oleju, ostrych krawędzi lub ruchomych części urządzeń. Uszkodzone lub splątane przewody przełączeniowe zwiększają ryzyko porażenia prądem. e) W przypadku pracy z narzędziem elektrycz- nym na wolnym powietrzu, używać wy- łącznie przedłużaczy przeznaczonych rów- nież do pracy w warunkach zewnętrznych.

4. Użycie zgodne z przeznaczeniem

Ława tokarki służy do obróbki drewna z zastosowa- niem dłuta. Maszyna odpowiada obowiązującej dyrektywie ma- szynowej WE. Przestrzegać wskazówek producenta dotyczących bezpieczeństwa, pracy i konserwacji oraz wymiarów podanych w rozdziale Dane techniczne. Przestrzegać odnośnych przepisów bezpieczeństwa pracy oraz pozostałych, ogólnie uznanych zasad bez- pieczeństwa technicznego. Konserwacja i naprawa maszyny są dozwolone wy- łącznie dla osób, które zostały wykwalikowane w tym zakresie i poinformowane o zagrożeniach. Samowol- ne zmiany na maszynie wykluczają odpowiedzialność producenta za wynikające stąd szkody. Maszynę wolno użytkować wyłącznie z oryginalnym wyposażeniem i narzędziami producenta. Każde użycie wykraczające poza wyżej podane jest uważane za niezgodne z przeznaczeniem. Za wyni- kające stąd szkody producent nie odpowiada; ryzyko ponosi wyłącznie użytkownik. m Należy pamiętać, że urządzenia produkowane nie zostały przeznaczone do użytku komercyjnego, rze- mieślniczego lub przemysłowego. Nie ponosimy żad- nej odpowiedzialności za nasz produkt, jeśli jest on używany w celach komercyjnych, rzemieślniczych, przemysłowych lub podobnych.

Ogólne wskazówki dotyczące bezpieczeństwa dla narzędzi elektrycznych m OSTRZEŻENIE! Należy przeczytać wszystkie wskazówki dotyczące bezpieczeństwa i instruk- cje oraz przestudiować wszystkie ilustracje i para- metry techniczne dostarczone wraz z niniejszym narzędziem elektrycznym. Zaniedbanie poniższych wskazówek bezpieczeństwa i instrukcji może dopro- wadzić do porażenia prądem, pożaru i/lub poważnych obrażeń! Przechowywać na przyszłość wszystkie wskazów- ki dotyczące bezpieczeństwa i instrukcje. Używany we wskazówkach dotyczących bezpieczeń- stwa termin „narzędzie elektryczne” odnosi się do na- rzędzi elektrycznych zasilanych z sieci (z przewodemwww.scheppach.com

g) Jeżeli istnieje możliwość zamontowania urzą- dzeń odsysających i odpylających, należy je podłączyć i prawidłowo używać. Zastosowanie odsysania pyłu może zmniejszyć zagrożenia spo- wodowane przez pył. h) Przestrzegamy przed złudnym poczuciem bezpieczeństwa i ignorowaniem zasad bez- pieczeństwa dla elektronarzędzi, również gdy użytkownik w wyniku wielokrotnego użycia jest zaznajomiony z obsługą elektronarzędzia. Brak czujności może w ułamku sekundy doprowa- dzić do powstania ciężkich obrażeń.

4. Zastosowanie i obsługa narzędzia elektrycznego

a) Nie przeciążać narzędzia elektrycznego. Uży- wać narzędzia elektrycznego przeznaczonego do danej pracy. Odpowiednie narzędzie elek- tryczne umożliwia lepszą i bezpieczniejszą pracę w podanym zakresie mocy. b) Nie używać narzędzia elektrycznego, którego włącznik jest uszkodzony. Narzędzie elektrycz- ne, którego nie da się już włączać lub wyłączać, jest niebezpieczne i musi zostać naprawione. c) Przed rozpoczęciem ustawień, wymianą osprzętu lub odłożeniem elektronarzędzia należy wyjąć wtyczkę z gniazda i/lub usunąć wyjmowany akumulator. Ten środek ostrożności ogranicza ryzyko niezamierzonego uruchomienia narzędzia elektrycznego. d) Nieużywane narzędzia elektryczne przecho- wywać poza zasięgiem dzieci. Nie zezwalać na używanie narzędzia elektrycznego osobom, które nie są z nim obeznane lub nie przeczyta- ły niniejszych instrukcji. Narzędzia elektryczne stanowią zagrożenie, jeśli są używane przez nie- doświadczone osoby. e) Należy dbać należycie o narzędzia elektrycz- ne i osprzęt. Kontrolować, czy części rucho- me działają prawidłowo i nie zacinają się, czy części nie są pęknięte lub uszkodzone w spo- sób wpływający negatywnie na działanie na- rzędzia elektrycznego. Przed zastosowaniem narzędzia elektrycznego zapewnić naprawę uszkodzonych części. Wiele wypadków jest spowodowanych nieprawi- dłową konserwacją narzędzi elektrycznych. f) Narzędzia tnące muszą być ostre i utrzymywa- ne w stanie czystości. Starannie konserwowane narzędzia tnące z krawędziami tnącymi rzadziej się zacinają i są łatwiejsze w obsłudze. Zastosowanie przedłużacza przystosowanego do warunków zewnętrznych zmniejsza ryzyko pora- żenia prądem. f) Jeżeli użycie narzędzia elektrycznego w wil- gotnym otoczeniu jest nieuniknione, używać wyłącznika ochronnego różnicowo prądowe- go. Zastosowanie wyłącznika ochronnego prądo- wego zmniejsza ryzyko porażenia prądem.

3. Bezpieczeństwo osób

a) Podczas pracy z narzędziem elektrycznym należy być ostrożnym, zwracać uwagę na wy- konywane czynności i zachowywać zdrowy rozsądek. Nie używać narzędzia elektryczne- go w stanie zmęczenia lub też będąc pod wpły- wem narkotyków, alkoholu lub leków. Chwila nieuwagi podczas używania narzędzia elektrycz- nego może spowodować poważne obrażenia. b) Stosować osobiste wyposażenie ochronne i nosić zawsze okulary ochronne. Stosowanie środków ochrony indywidualnej, jak maska prze- ciwpyłowa, antypoślizgowe obuwie ochronne, kask lub nauszniki ochronne, w zależności od rodzaju i zastosowania narzędzia elektrycznego, zmniejsza ryzyko odniesienia obrażeń. c) Nie dopuszczać do niezamierzonego urucho- mienia. Przed podłączeniem do zasilania i/lub akumulatora, podnoszeniem lub przenosze- niem upewnić się, że narzędzie elektryczne jest wyłączone. Trzymanie palca na włączniku podczas przenoszenia narzędzia elektrycznego lub podłączanie włączonego narzędzia elektrycz- nego do zasilania może prowadzić do wypadków. d) Przed włączeniem narzędzia elektrycznego usunąć narzędzia nastawcze lub klucze pła- skie. Narzędzie lub klucz znajdujące się w obra- cającej się części narzędzia elektrycznego może prowadzić do powstania obrażeń. e) Unikać nietypowej pozycji ciała. Zadbać o stabilną pozycję i zachowanie równowagi w każdej chwili. Pozwala to na lepszą kontrolę na- rzędzia elektrycznego w niespodziewanych sytu- acjach. f) Nosić odpowiednią odzież. Podczas pracy nie nosić luźnej odzieży i biżuterii. Włosy i odzież trzymać z dala od części ruchomych. Luźna odzież, biżuteria lub długie włosy mogą zostać po- chwycone przez części ruchome.www.scheppach.com

• Konserwację, ustawianie, kalibrację oraz czyszcze- nie można przeprowadzać wyłącznie przy wyłączo- nym silniku.

• Niniejsza maszyna jest przeznaczona wyłącznie do pracy z zastosowaniem dłut tokarskich.

• Przed opuszczeniem stanowiska roboczego dłuta tokarskie należy schować w bezpiecznym miejscu.

• Tokarki nie wolno eksploatować bez osłon oraz urządzeń zabezpieczających.

• Przyrząd tnący utrzymywać w stanie naostrzonym.

• Rozpoczynając pracę z nowym obrabianym przed- miotem należy zastosować najniższą prędkość.

• Tokarkę należy zatrzymywać tylko, gdy pracuje z najniższą prędkością. Jeżeli tokarka pracuje z prędkością powodującą silne wibracje, istnieje nie- bezpieczeństwo, że obrabiany przedmiot zostanie wyrzucony lub przyrząd tnący zostanie wyrwany z dłoni.

• Nie pozwolić, aby przyrządy tnące zagłębiały się w obrabianym przedmiocie. Może dojść do rozłupania drewna lub do jego wyrzucenia z tokarki.

• Podczas formowania obrabianego przedmiotu po- wierzchnię mocowania narzędzia umieszczać za- wsze nad środkową linią tokarki.

• Przed zamocowaniem obrabianego przedmiotu na przedniej płycie należy go zgrubnie obrobić, aby był możliwe jak najbardziej okrągły. Dzięki temu wi- bracje powstające podczas obracania obrabianego przedmiotu zostaną zminimalizowane. Obrabiany przedmiot należy zawsze dokładnie mocować na przedniej płycie. W przeciwnym razie może dojść do wyrzucenia obrabianego przedmiotu z tokarki.

• Do usuwania drewnianych wiórów używać szczotki lub sprężonego powietrza; wiórów nigdy nie usuwać ręcznie. Wióry mogą być ostre.

• Przyrząd tnący musi być zawsze pewnie osadzony w uchwycie zaciskowym i powinien być tak usta- wiony, aby ograniczyć występ drewna. Dzięki temu można zredukować ryzyko pęknięcia lub wygięcia narzędzia.

• W takcie pracy nie wolno przechodzić przez tokarkę.

• Obrabiany przedmiot wprowadzać do przyrządu tnącego tylko przeciwnie do kierunku obrotu. Obra- biany przedmiot musi się zawsze obracać w stronę operatora.

• Urządzenia nigdy nie pozostawiać bez nadzoru, gdy jest podłączone do gniazda, przed jego opuszcze- niem należy je wyłączyć, a wtyczkę wyjąć z gniazda.

• Ten produkt nie jest zabawką. Przechowywać z dala od dzieci. g) Używać narzędzi elektrycznych, akcesoriów, narzędzi roboczych itd. zgodnie z niniejszymi instrukcjami. Uwzględnić warunki pracy i wy- konywane czynności. Używanie narzędzia elek- trycznego do zastosowań innych, niż przewidzia- ne, może prowadzić do niebezpiecznych sytuacji. h) Uchwyty i powierzchnie chwytowe utrzymy- wać w stanie suchym, czystym i wolnym od oleju i smaru. Śliskie uchwyty i powierzchnie chwytowe nie pozwalają na bezpieczne trzymanie elektronarzędzia i kontrolę nad nim w nieoczeki- wanych sytuacjach.

a) Naprawę urządzenia może wykonywać wy- łącznie wykwalikowany personel i tylko przy użyciu oryginalnych części zamiennych. Za- pewnia to bezpieczeństwo dalszej pracy narzę- dzia elektrycznego. Ostrzeżenie! Niniejsze narzędzie elektryczne wytwa- rza podczas pracy pole elektromagnetyczne. Pole to może w pewnych okolicznościach wpływać negatyw- nie na aktywne lub pasywne implanty medyczne. W celu zmniejszenia ryzyka poważnych lub śmiertelnych obrażeń, osobom z implantami medycznymi przed uży- ciem narzędzia elektrycznego zalecamy konsultację z lekarzem i producentem. Wskazówki dotyczące bezpieczeństwa dla ławy tokarki

• Przed uruchomieniem maszyny należy zapoznać się z właściwościami maszyny oraz z techniką to- czenia.

• Wszystkie obrabiane przedmioty skontrolować pod kątem pęknięć i sęków. Przed obróceniem wszyst- kie spoiny klejowe muszą być całkowicie utwardzo- ne.

• Upewnić się, że obrabiany przedmiot jest pewnie za- mocowany, a wszystkie nasadki są zabezpieczone.

• Przed włączeniem maszyny należy się upewnić, że obrabiany przedmiot można swobodnie obrócić ręcznie.

• Ręce oraz palce trzymać z dala od obracającego się obrabianego przedmiotu.

• Przed rozpoczęciem ustawiania obrabianego przed- miotu, konika lub powierzchni mocowania narzędzia maszynę należy wyłączyć i odczekać do jej całkowi- tego zatrzymania.www.scheppach.com

Ryzyka szczątkowe Maszyna została skonstruowana zgodnie z naj- nowszym stanem techniki i uznanymi zasadami techniki bezpieczeństwa. Jednak podczas wyko- nywania prac mogą się pojawić poszczególne ry- zyka szczątkowe.

• Obróbce poddawać wyłącznie wyszukane drewno nie posiadające wad: Sęki, pęknięcia poprzeczne, pęknięcia powierzchniowe. Wadliwe drewno może powodować powstawanie odłamków i podczas pra- cy stwarza ryzyko.

• Niestarannie sklejone drewno ze względu na dzia- łanie siły odśrodkowej w trakcie obróbki może eks- plodować.

• Przed zamocowaniem surowy przedmiot obrabiany należy przyciąć do kwadratu, wyśrodkować i odpo- wiednio zamocować. Niewyważenie obrabianego przedmiotu może być przyczyną obrażeń.

• Niebezpieczeństwo odniesienia obrażeń wskutek niepewnego prowadzenia narzędzia przy niedokład- nie ustawionej powierzchni jego mocowania oraz wskutek tępego narzędzia tokarskiego. Warunkiem prawidłowego toczenia jest sprawne, odpowiednio naostrzone narzędzie tokarskie.

• Zagrożenie dla zdrowia w przypadku długich wło- sów i luźnej odzieży spowodowane obracającym się przedmiotem obrabianym. Stosować osobiste wyposażenie ochronne takie jak siatka na włosy i ściśle przylegająca odzież.

• Zagrożenie dla zdrowia spowodowane pyłem drzewnym oraz wyrzucanymi wiórami. Stosować środki ochrony indywidualnej takie jak ochrona oczu oraz maska przeciwpyłowa.

• Zagrożenie zdrowia spowodowane prądem w przy- padku stosowania nieprawidłowych elektrycznych przewodów przyłączeniowych.

• Ponadto, pomimo wszelkich podjętych kroków, mogą się pojawić ukryte ryzyka szczątkowe.

• Ryzyka szczątkowe można zminimalizować prze- strzegając rozdziału „Wskazówki bezpieczeństwa” oraz „Użytkowanie zgodne z przeznaczeniem”, jak i całej instrukcji obsługi.

• Przed podjęciem prac nastawczych lub konserwa- cyjnych wyłączyć urządzenie i wyciągnąć wtyczkę sieciową.

• Pyły powstające podczas szlifowania, piłowania, wiercenia oraz innych prac obróbkowych zawiera- ją chemikalia, które mogą powodować raka, wady wrodzone lub mogą mieć negatywny wpływ na płod- ność. Przykładowymi chemikaliami są: - Ołów z farb ołowianych - Krystaliczna krzemionka pochodząca z cegieł i cementu lub innych produktów do murowania - Arsen i chrom pochodzący z chemicznie obrabia- nego drewna

• Ryzyko różni się w zależności od tego, jak często dana praca jest wykonywana. Aby zredukować eks- pozycję na działanie tych chemikaliów: Pracować w dobrze wentylowanym obszarze stosując dopusz- czone urządzenia zabezpieczające jak np. maski przeciwpyłowe, które zostały zaprojektowane do ltrowania mikroskopijnych cząsteczek.

• Osoby z rozrusznikami serca przed zastosowaniem powinny skonsultować się z lekarzem. Pola elektro- magnetyczne w pobliżu rozruszników serca mogą prowadzić do uszkodzenia takiego rozrusznika lub do jego awarii. Dlatego osoby posiadające rozrusznik serca powin- ny: - Unikać samodzielnej pracy.

• Przeprowadzać dokładną konserwację i kontrolę w celu uniknięcia porażenia prądem elektrycznym.

• Ostrzeżenia, środki ostrożności oraz instrukcje za- warte w niniejszym podręczniku użytkownika nie określają wszystkich warunków i sytuacji. Użyt- kownik musi pamiętać, że zdrowy rozsądek oraz współczynnik ostrożności są elementami, które nie wchodzą w skład produkt, ale muszą być zagwaran- towane przez użytkownika. Dodatkowe wskazówki dotyczące bezpieczeństwa stosowania tarcz tokarskich

• Upewnić się, że tarcza tokarska ma odpowiedni roz- miar, by podpierać obrabiany przedmiot.

• Upewnić się, że obrabiany przedmiot jest odpowied- nio zamocowany na tarczy tokarskiej.

• Przed zamontowaniem obrabianego przedmiotu na tarczy tokarskiej, w miarę możliwości należy go przyciąć do końcowego kształtu.

• Do obracania tarczy tokarskiej stosować jedynie dłuto dwustronne. Dłuta tnące mogą zostać łatwo wyrwane z dłoni.

• Zwrócić uwagę, aby dłuto tokarskie nie naruszało śrub ustalających gotowych wymiarów obrabianego przedmiotu.www.scheppach.com

Istnieje niebezpieczeństwo połknięcia i udusze- nia!

• Maszyna musi być ustawiona stabilnie, tj. musi być przykręcona do stołu roboczego, podstawy itp.

• Przed uruchomieniem należy odpowiednio zamon- tować wszystkie pokrywy oraz urządzenia zabez- pieczające.

• Zwrócić uwagę na to, czy w obrabianym drewnie nie ma gwoździ, śruby lub innych ciał obcych.

• Przed podłączeniem sprawdzić, czy dane na ta- bliczce znamionowej zgadzają się z danymi sieci.

• Maszynę podłączać tylko do poprawnie zainstalo- wanego gniazdka Schuko z bezpiecznikiem min. 16A.

m Ostrzeżenie! Niebezpieczeństwo odniesienia obrażeń! Przygotować stanowisko robocze, w którym ma stanąć narzędzie elektryczne. Zadbać o odpowiednią ilość miejsca, aby zapewnić bezpieczną i bezusterkową pracę maszyny. Narzędzie elektryczne zostało skon- struowane do pracy w zamkniętych pomieszczeniach i należy je ustawiać na równym i stabilnym podłożu. m Ważne! Przed przystąpieniem do prac konser- wacyjnych, nastawczych lub montażowych prze- prowadzanych na urządzeniu należy odłączyć wtyczkę sieciową! Mocowanie maszyny (rys. 1) Przed uruchomieniem urządzenie należy przykręcić na stole roboczym, na podstawie itp. Użyć w tym celu otworów wzdłużnych (A). Montaż uchwytu narzędziowego (rys. 1; 4)

1. Powierzchnię mocowania narzędzia (6) wetknąć w

otwór wspornika narzędzia (5).

2. Powierzchnię mocowania narzędzia (6) zamoco-

wać na wybranej wysokości przy pomocy śruby ustalającej (13). Ustawianie uchwytu narzędziowego (rys. 1; 4)

1. Wysokość powierzchni mocowania narzędzia (6)

można ustawić poprzez odkręcenie śruby ustala- jącej (13).

2. W celu ustawienia długości powierzchni mo-

cującej narzędzia (6), odkręcić dźwignię zaci- skową powierzchni mocującej narzędzia (14).

Silnik prądu przemiennego 220 - 240 V~ 50Hz Moc 550 Watt Tryb pracy S1 * Prędkość obrotowa na biegu jałowym

maks. długość obrabianego przedmiotu 600 mm maks. Ø obrabianego przedmiotu 25 cm Gwint końcówki wrzeciona M 18x1,5 Ciężar ok. 6,7 kg Wymiary montażowe DŁ. x SZER. x WYS. 1010 x 154 x 215 mm

• Tryb pracy S1, praca ciągła Emisja hałasu Emisja hałasu określone zgodnie z EN 62841. Poziom ciśnienia akustycznego L

3 dB Poziom mocy akustycznej L

3 dB Zakładać nauszniki ochronne. Hałas może powodować utratę słuchu. Łączna war- tość emisji drgań (suma wektorowa trzech kierunków) określone zgodnie z EN 62841.

7. Przed uruchomieniem

• Otworzyć opakowanie i wyjąć ostrożnie urządzenie.

• Usunąć materiał opakowaniowy oraz zabezpiecze- nia opakowania/transportowe (jeśli występują).

• Sprawdzić, czy zakres dostawy jest kompletny.

• Sprawdzić urządzenie i elementy wyposażenia pod kątem uszkodzeń transportowych.

• W miarę możliwości zachować opakowanie do za- kończenia okresu gwarancyjnego. m UWAGA Urządzenie i materiały opakowaniowe nie mogą służyć jako zabawka dla dzieci! Nie pozwalać dzieciom na zabawę plastikowy- mi torebkami, foliami lub małymi częściami!www.scheppach.com

5. Na każdym końcu zmierzyć całkowitą długość

obrabianego przedmiotu przy pomocy centrum napędowego wrzeciennika (4) i sworznia ustala- jącego (7).

6. Poluzować dźwignię zaciskową konika (9), a od-

stęp pomiędzy centrum napędowym wrzeciennika (4) a sworzniem ustalającym (7) ustawić tak, aby powstał nieco większy odstęp niż zmierzona dłu- gość całkowita obrabianego przedmiotu.

7. Centrum napędowe wrzeciennika (4) wraz z obra-

bianym przedmiotem dokręcić na sworzniu ustala- jącym (7) przy pomocy pokrętła (10).

8. Na koniku (9) dokręcić nakrętkę zabezpieczającą

9. Wspornik narzędzia (5) wraz z powierzchnią mo-

cowania narzędzia (6) ustawić w odległości ok. 3 mm od obrabianego przedmiotu. Ostrożnie: Przed uruchomieniem maszyny należy skontrolować ustawienie poprzez ręczny obrót ob- rabianego przedmiotu, aby upewnić się, że dostęp- na jest odpowiednia ilość wolnego miejsca oraz że przedmiot nie styka się z powierzchnią mocowania narzędzia (6). Stosowanie tarczy tokarskiej: (rys. 3) Do zastosowania tarczy tokarskiej:

• Tarcza tokarska (15) oferuje odpowiednie i bezpiecz- ne zamocowanie wielu obracanych przedmiotów ta- kich jak płyty, miski, donice i okrągłe elementy. Montaż tarczy tokarskiej:

1. Odkręcić centrum napędowe wrzeciennika (4) i

2. Tarczę tokarską (15) przykręcić do wrzeciona

wrzeciennika i dokręcić ręcznie za pomocą klucza maszynowego płaskiego. Zabezpieczanie obrabianego przedmiotu na tarczy tokarskiej: Obrabiane przedmioty, które nie mogą być obrabiane przy pomocy centrum napędowego wrzeciennika (4) należy zamontować na tarczy tokarskiej (15) lub na elemencie współpracującym jak np. uchwyt zaciskowy lub drewniany kloc.

1. Przed zamontowaniem na tarczy tokarskiej (15),

obrabiany przedmiot w miarę możliwości należy przyciąć do końcowego kształtu. Powierzchnię mocowania narzędzia (6) dosunąć możliwie jak najbliżej do obrabianego przedmiotu, nie dotykając go.

3. Ponownie dokręcić dźwignię zaciskową po-

wierzchni mocującej narzędzia (14). Ustawianie konika (rys. 1; 5)

1. Poluzować dźwignię zaciskową (11) konika (9),

aby ustawić odstęp pomiędzy konikiem (9) a cen- trum napędowym wrzeciennika (4).

2. Do ustawienia ciśnienia zaciskania użyć pokrętła

(10), a następnie zabezpieczyć nakrętką zabez- pieczającą (8). Ostrzeżenie! Zwrócić uwagę, aby powierzchnia mocowania narzędzia (6) była mocno zaciągnięta i nie obracała się w stronę obrabianego przedmiotu. Napinanie i zwalnianie zacisku konika (rys. 6) Aby zamocować konik w żądanej pozycji, należy wyko- nać następujące czynności:

1. Przesunąć dźwignię zaciskową (11) w dolnej pozy-

cji, od prawej do lewej, aż do ogranicznika.

2. Unieść dźwignię zaciskową (11) i przesunąć ją w

przeciwnym kierunku do ogranicznika.

3. Powtórzyć ten proces 4-7 razy, aż konik zostanie

bezpiecznie zamocowany. Aby poluzować konik, należy postępować w odwrotnej kolejności. Zabezpieczanie obrabianego przedmiotu na cen- trum napędowym wrzeciennika (rys. 1)

1. Zlokalizować środek obrabianego przedmiotu po-

przez narysowanie na obu końcach przekątnych. Punkt przecięcia obydwu linii wskazuje dokładnie środek obrabianego przedmiotu.

2. Na jednym końcu obrabianego przedmiotu, wzdłuż

przekątnych wykonać piłowanie na głębokości ok. 2 mm, aby podjąć centrum napędowe wrzecien- nika (4).

3. Przy pomocy drewnianego młotka (nie wchodzi w

zakres dostawy) centrum napędowe wrzeciennika (4) wbić w miejscu, gdzie przekątna przecina się z końcem obrabianego przedmiotu. Zwrócić uwagę, aby końcówka gwintu centrum napędowego wrzeciennika (4) była tak zabezpie- czona, aby żaden przedmiot nie uszkodził gwintu.

4. Odciąć rogi obrabianego przedmiotu, jeżeli średni-

ca końców jest większa niż 5 cm x 5 cm, aby obra- canie było łatwiejsze i bezpieczniejsze.www.scheppach.com

Ważne informacje dla użytkownika

• Zalecamy, aby zapoznać się z literaturą fachową na temat technik toczenia.

• Podczas wybierania drewna poddawanego toczeniu należy zwrócić uwagę na obecność sęków oraz jego obkurczanie się. Stosować drewno nie posiadające pęknięć i sęków (w przypadku małych sęków zwró- cić uwagę na nacisk narzędzia tokarskiego).

• Zawsze sprawdzać ręcznie, czy formowany element jest prawidłowo zamocowany. Ostrzeżenie! Wyjąć wtyczkę sieciową!

• Używać wyłącznie oryginalnego, ostrego narzędzia tokarskiego.

• Podczas obracania plastrów drewna nie przebywać w torze lotu obrabianego przedmiotu.

• Duże i niewyważone formowane elementy przyci- nać przy pomocy piły taśmowej lub wyrzynarki. Je- żeli formowane elementy są znacznie niewyważone stwarzają one zagrożenie dla zdrowia oraz żywot- ności maszyny.

• Pracę z nowymi obrabianymi przedmiotami rozpo- czynać zawsze z najniższą prędkością, którą nale- ży zwiększać wraz z wzrastaniem masy toczonego przedmiotu.

• Nie stosować plastrów drewna posiadających pęk- nięcia kontrakcyjne, ponieważ wskutek działania siły odśrodkowej stwarzają one wysokie ryzyko ro- zerwania.

• Nie przekraczać maksymalnych rozmiarów narzę- dzi.

• W przypadku zablokowania narzędzi: W pierwszej kolejności, przed rozpoczęciem wyszukiwania błę- dów należy odłączyć wtyczkę sieciową.

• Podczas wykonywania toczenia należy się ustawić przy maszynie w taki sposób, aby możliwe było efektywne prowadzenie dłuta na wsporniku narzę- dzia.

• Stosować jedynie narzędzi tnących zalecanych do prac tokarskich.

1. Przed transportem narzędzia elektrycznego nale-

ży je wyłączyć i odciąć od zasilania elektrycznego.

2. Narzędzie elektryczne należy przenosić przynaj-

mniej w dwie osoby. Narzędzie elektryczne należy przenosić chwytając za łoże maszyny (12).

3. Narzędzie elektryczne należy chronić przed ude-

rzeniami i silnymi wstrząsami, jakie mogą wystę- pować np. podczas przewożenia samochodem.

2. Tarczę tokarską (15) zamocować na obrabianym

przedmiocie. W zależności od obrabianego przed- miotu można do tego użyć wkrętów do drewna (nie wchodzą w zakres dostawy), które można wkręcić bezpośrednio w obrabiany przedmiot. Jeżeli przewidziany wymiar cięcia nie dopuszcza zastosowania śrub, konieczne może być zastoso- wanie elementu współpracującego. Tylni element można utworzyć z kostki starego drewna z dwoma płaskimi i równoległymi przeciwpowierzchniami. Zlokalizować i zaznaczyć środek elementu nośne- go. Element nośny (drewniany kloc) musi zostać ewentualnie sklejony z obrabianym przedmiotem i połączony z elementem nośnym, który następnie jest przykręcany przy pomocy wkrętów (nie wcho- dzą w zakres dostawy) do tarczy tokarskiej (15). W takim wypadku element nośny zamocować na obrabianym przedmiocie i odczekać, aż klej wy- schnie zgodnie z zaleceniami producenta. Jeżeli zastosowanie wkrętów w przypadku danego ob- rabianego przedmiotu nie jest możliwe, element może zostać sklejony przy pomocy kawałka pa- pieru. Umożliwia to późniejsze rozdzielenie bez uszkodzenia obrabianego przedmiotu. Stosować wyłącznie stożkowe wkręty do drewna. Nie stoso- wać wkrętów do drewna ze stożkowym łbem. Ostrożnie: Zwrócić uwagę, aby dłuto tokarskie nie stykało się ze śrubami ustalającymi gotowych wy- miarów obrabianego przedmiotu. m UWAGA! Przed uruchomieniem urządzenie koniecznie cał- kowicie zmontować! Włączanie i wyłączanie (rys. 1)

• Wcisnąć włącznik (2/„I”), aby uruchomić maszynę.

• Wcisnąć wyłącznik (2/„0”), aby wyłączyć maszynę. Ostrożnie: Urządzenie rozpoczyna pracę natychmiast po osiągnięciu ustawionej prędkości obrotowej. Regulacja prędkości obrotowej (rys. 1) Prawidłowa prędkość obrotowa jest uzależniona od obrabianego przedmiotu. Elektroniczna regulacja prędkości obrotowej: Za pomocą elektronicznej regulacji prędkości obroto- wej można ustawiać bezstopniowo prędkość obrotową: Ustawić prędkość obrotową z pomocą regulatora pręd- kości obrotowej (3).www.scheppach.com

12. Przyłącze elektryczne

Zainstalowany silnik elektryczny jest gotowy do eks- ploatacji. Przyłącze odpowiada właściwym przepisom VDE (Związek Elektryków Niemieckich) oraz normom DIN. Przyłącze sieciowe udostępniane przez klienta oraz przedłużacz muszą być zgodne z powyższymi przepisami. Uszkodzone przyłącze elektryczne Na przewodach elektrycznych powstają często uszko- dzenia izolacji. Przyczyną może być:

• Ściskanie, w przypadku gdy przewody są prowadzo- ne przez okna lub szczeliny w drzwiach.

• Zagięcia, w przypadku nieprawidłowego zamoco- wania lub prowadzenia przewodów.

• Przecięcia, w przypadku najeżdżania na przewody.

• Uszkodzenia izolacji, w przypadku wyrywania z gniazdka naściennego.

• Pęknięcia, w przypadku starej izolacji. Uszkodzone przewody elektryczne nie mogą być sto- sowane i ze względu na uszkodzenie izolacji zagrażają życiu. Elektryczne przewody należy regularnie kontrolować pod kątem uszkodzeń. Pamiętać, by podczas spraw- dzania przewodu nie był on podłączony do sieci elek- trycznej. Przewody elektryczne muszą odpowiadać właściwym przepisom VDE (Związek Elektryków Niemieckich) oraz normom DIN. Stosować wyłącznie przewody elektryczne z oznaczeniem H05VV-F. Odpowiednia informacja znajduje się na oznaczeniu typu, umieszczonym na przewodzie. Silnik prądu przemiennego

• Napięcie sieciowe musi wynosić 220 - 240 V~

• Przedłużacze o długości 25 m muszą posiadać przekrój wynoszący 1,5 milimetra kwadratowego. Podłączanie oraz naprawy wyposażenia elektryczne- go mogą być przeprowadzane przez wykwalikowane- go elektryka W przypadku pytań proszę o podanie następują- cych danych:

• Rodzaj prądu silnika

• Dane znajdujące się na tabliczce znamionowej ma- szyny

• Dane znajdujące się na tabliczce znamionowej sil- nika

4. Narzędzie elektryczne zabezpieczyć przed prze-

wróceniem się i ześlizgnięciem.

5. Nigdy nie używać zabezpieczeń do przestawiania

10. Czyszczenie i konserwacja

m Ostrzeżenie! Przed rozpoczęciem wszelkich prac związanych z ustawianiem, obsługą techniczną i naprawą wyciągnąć wtyczkę sieciową! Ogólne czynności konserwacyjne Od czasu do czasu przecierać maszynę ściereczką, by usunąć wióry i pył. W celu wydłużenia żywotności narzędzia naoliwić elementy obrotowe raz w miesiącu. Nie oliwić silnika. Nie używać żadnych żrących środków do czyszczenia tworzywa sztucznego. Konserwacja We wnętrzu urządzenia nie ma elementów wymagają- cych konserwacji. Informacje serwisowe Należy wziąć pod uwagę, że następujące części tego produktu podlegają normalnemu podczas eksploatacji lub naturalnemu zużyciu bądź że następujące części konieczne są jako materiały eksploatacyjne. Części zużywające się*: dłuto tokarskie

• nie zawsze wchodzą w zakres dostawy! Części zamienne i wyposażenie można zamówić w naszym punkcie serwisowym. W tym celu zeskanować kod QR znajdujący się na stronie tytułowej.

Urządzenie i jego wyposażenie przechowywać w miej- scu zaciemnionym, suchym i zabezpieczonym przed mrozem oraz niedostępnym dla dzieci. Optymalna temperatura przechowywania wynosi od 5 do 30˚C. Narzędzie elektryczne przechowywać w oryginalnym opakowaniu. Przykryć narzędzie elektryczne, by chronić je przed pyłem lub wilgocią. Zachować instrukcję obsługi urządzenia elektryczne- go.www.scheppach.com

- Punkty sprzedaży urządzeń elektrycznych (sta- cjonarne i internetowe), o ile sprzedawcy są zobo- wiązani do ich odbioru lub oferują je dobrowolnie. - Do trzech sztuk urządzeń elektrycznych i elektro- nicznych każdego typu, o długości krawędzi nie większej niż 25 centymetrów, można bezpłatnie zwrócić do producenta bez konieczności wcze- śniejszego zakupu nowego urządzenia od produ- centa lub można je oddać do innego autoryzowa- nego punktu zbiórki w swojej okolicy. - W celu uzyskania informacji na temat dodatko- wych warunków przyjmowania zwrotów przez producentów i dystrybutorów należy skontakto- wać się z odpowiednim działem obsługi klienta.

• W przypadku dostarczenia przez producenta no- wego urządzenia elektrycznego do prywatnego gospodarstwa domowego, może ono zorganizować bezpłatną zbiórkę zużytych urządzeń elektrycznych i elektronicznych na wniosek użytkownika końcowe- go. W tym celu należy skontaktować się z działem obsługi klienta producenta.

• Niniejsze oświadczenia dotyczą wyłącznie urzą- dzeń zainstalowanych i sprzedawanych w krajach Unii Europejskiej i podlegają Dyrektywie Europej- skiej 2012/19/UE. W krajach spoza Unii Europej- skiej mogą obowiązywać inne przepisy dotyczące utylizacji zużytych urządzeń elektrycznych i elek- tronicznych. Rodzaj przyłącza X Jeżeli przewód przyłączeniowy do sieci tego urządze- nia ulegnie uszkodzeniu, należy go wymienić na spe- cjalny przewód przyłączeniowy, który jest dostępny u producenta lub za pośrednictwem serwisu klienta.

13. Utylizacja i ponowne wykorzystanie

Wskazówki dotyczące opakowania Materiały opakowaniowe nadają się do recyklingu. Opakowania należy utylizować w sposób przy- jazny dla środowiska. Wskazówki dotyczące ustawy o urządzeniach elektrycznych i elektronicznych (ElektroG) Zużyte urządzenia elektryczne i elektro- niczne nie wchodzą w skład odpadów do- mowych, lecz muszą być zbierane i usuwa- ne oddzielnie!

• Zużyty sprzęt może mieć szkodliwy wpływ na środo- wisko i zdrowie ludzi z uwagi na potencjalną zawar- tość niebezpiecznych substancji, mieszanin oraz części składowych. Gospodarstwo domowe spełnia ważną rolę w przyczynianiu się do ponownego uży- cia i odzysku surowców wtórnych, w tym recyklin- gu zużytego sprzętu. Na tym etapie kształtuje się postawy, które wpływają na zachowanie wspólnego dobra jakim jest czyste środowisko naturalne.

• Stare baterie lub akumulatory, które nie są na stałe zainstalowane w starym urządzeniu, należy usu- nąć przed oddaniem go do serwisu nie powodując zniszczenia! Ich utylizacja jest regulowana ustawą o bateriach.

• Właściciele lub użytkownicy urządzeń elektrycz- nych i elektronicznych są prawnie zobowiązani do ich zwrotu po zakończeniu użytkowania.

• Użytkownik końcowy jest odpowiedzialny za usunię- cie swoich danych osobowych ze starego urządze- nia przeznaczonego do utylizacji!

• Symbol przekreślonego kosza na śmieci oznacza, że zużytego urządzenia elektrycznego i elektronicz- nego nie wolno wyrzucać razem z odpadami domo- wymi.

• Zużyte urządzenia elektryczne i elektroniczne moż- na bezpłatnie oddawać w następujących miejscach: - Publiczne punkty utylizacji lub zbiórki (np. podwó- rza budynków komunalnych)www.scheppach.com

14. Pomoc dotycząca usterek

Usterka Możliwa przyczyna Pomoc Jakość cięcia jest słaba. Przyrząd tnący jest tępy. Naostrzyć lub wymienić przyrząd tnący. Zbyt agresywne cięcie. Zredukować ciśnienie robocze Przyrząd tnący został ustawiony pod środkową linią obrabianego przedmiotu. Przyrząd tnący opuścić maksymalnie 3 mm nad środkiem obrabianego przed- miotu. Prędkość obrotowa zbyt niska. Ustawić prędkość. Zbyt duże wibracje podczas obracania cienkich przed- miotów obrabianych. Przyrząd tnący znajduje się poniżej środkowej linii obrabianego przed- miotu. Przyrząd tnący unieść do linii środkowej obrabianego przedmiotu. Wykonano zbyt agresywne cięcie. Zredukować ciśnienie robocze. Zbyt duże wibracje podczas obracania dużych przedmio- tów obrabianych lub misek. Wrzeciennik i/lub konik nieprawidło- wo ustawione na końcach obrabia- nego przedmiotu. Skontrolować, czy końcówki obrabianego przedmiotu są prawidłowo umieszczone na wrzecienniku i/lub koniku. Obrabiany przedmiot jest niewyrów- noważony. Odciąć końcówkę obrabianego przedmio- tu, aż przedmiot zostanie wyrównoważony. Tokarka nie obraca się. Kabel nie jest podłączony do gniazdka. Podłączać do gniazdka. Tokarka nie wyłącza się. Uszkodzony lub wadliwy wyłącznik sieciowy i/lub wewnętrzne okablo- wanie. Wtyczkę tokarki wyjąć natychmiast z gniazdka. Tokarkę można eksploatować dopiero po zleceniu jej naprawy wykwali- kowanemu technikowi serwisowemu.www.scheppach.com

15. Deklaracja zgodności
