INSTRUKCJA OBSŁUGI DM460T SCHEPPACH

Objaśnienie symboli na urządzeniu

	Ostrzeżenie! W przypadku nieprzestrzegania występuje zagrożenie życia, niebezpieczeństwo odniesienia obrażeń lub uszkodzenia narzędzia!
	Przed uruchomieniem należy przeczytać niniejszą instrukcję obsługi i przestrzegać wskazówek dotyczących bezpieczeństwa!
	Nosić nauszniki ochronne!
	Nosić siatkę na włosy!
	Nosić okulary ochronne!
	Zabrania się używania rękawic!
	Klasa ochronności II (podwójna izolacja)

Spis treści: Strona:

1. Wprowadzenie....214
2. Opis urządzenia 214
3. Zakres dostawy 214
4. Użytkowanie zgodne z przeznaczeniem 214
5. Wskazówki dotyczące bezpieczeństwa 215
6. Dane techniczne....218
7. Przed uruchomieniem 218
8. Montaż i obsługa 219
9. Transport 221
10. Czyszczenie i konserwacja 221
11. Przechowywanie 222
12. Przyłącze elektryczne 222
13. Utylizacja i ponowne wykorzystanie....223
14. Pomoc dotycząca usterek 224

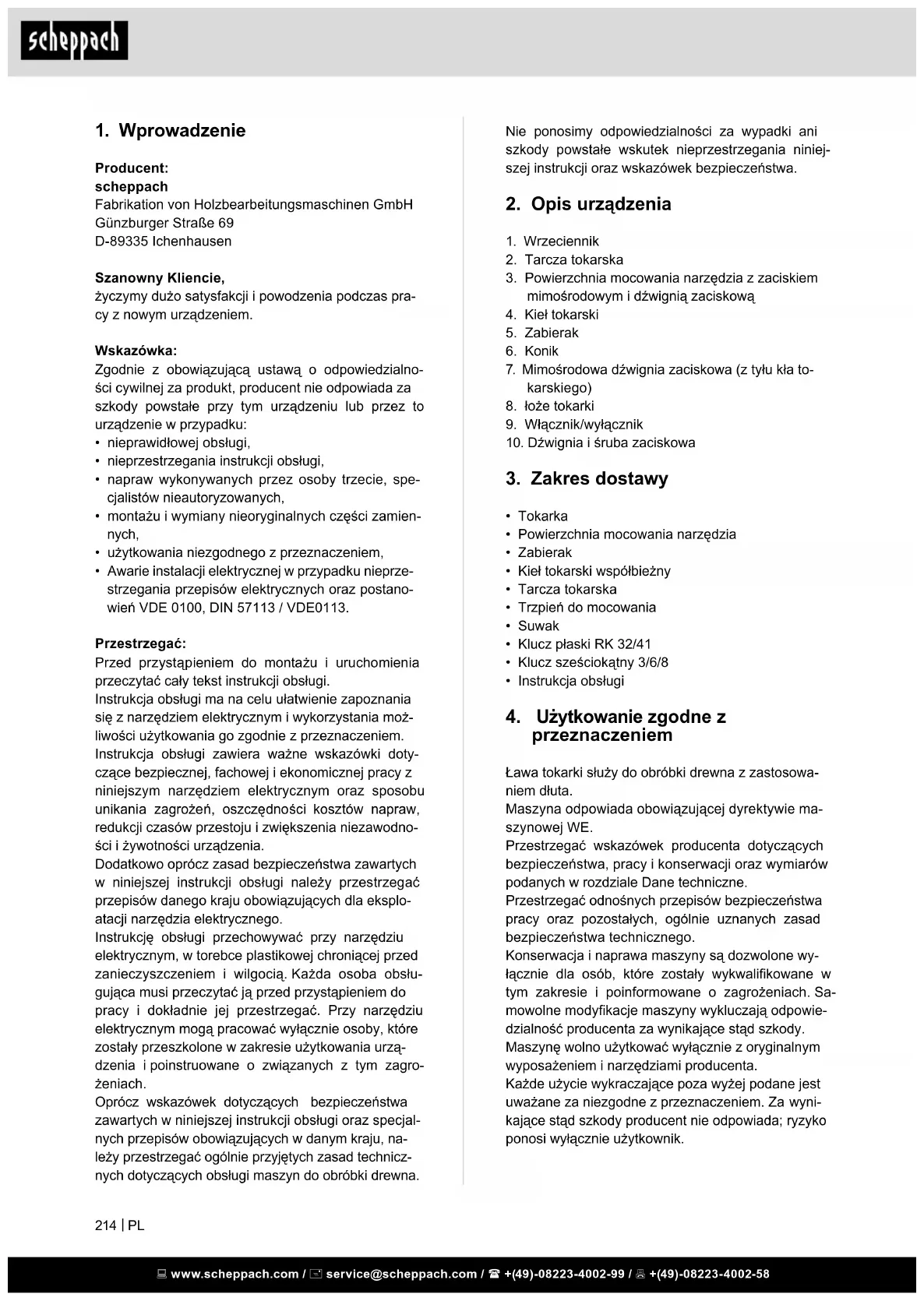

1. Wprowadzenie

Producent:

scheppach

życzymy dużo satysfakcji i powodzenia podczas pracy z nowym urządzeniem.

Wskazówka:

Zgodnie z obowiązującą ustawą o odpowiedzialności cywilnej za produkt, producent nie odpowiada za szkody powstałe przy tym urządzeniu lub przez to urządzenie w przypadku:

• nieprawidłowej obsługi,
• nieprzestrzegania instrukcji obsługi,
• napraw wykonywanych przez osoby trzecie, specjalistów nieautoryzowanych,
• montażu i wymiany nieoryginalnych części zamiennych,
• użytkowania niezgodnego z przeznaczeniem,
• Awarie instalacji elektrycznej w przypadku nieprzestrzegania przepisów elektrycznych oraz postanowień VDE 0100, DIN 57113 / VDE0113.

Przestrzegać:

Przed przystąpieniem do montażu i uruchomienia przeczytać cały tekst instrukcji obsługi.

Instrukcja obsługi ma na celu ułatwienie zapoznania się z narzędziem elektrycznym i wykorzystania możliwości użytkowania go zgodnie z przeznaczeniem.

Instrukcja obsługi zawiera ważne wskazówki dotyczące bezpiecznej, fachowej i ekonomicznej pracy z niniejszym narzędziem elektrycznym oraz sposobu unikania zagrożeń, oszczędności kosztów napraw, redukcji czasów przestoju i zwiększenia niezawodności i żywotności urządzenia.

Dodatkowo oprócz zasad bezpieczeństwa zawartych w niniejszej instrukcji obsługi należy przestrzegać przepisów danego kraju obowiązujących dla eksploatacji narzędzia elektrycznego.

Instrukcję obsługi przechowywać przy narzędziu elektrycznym, w torebce plastikowej chroniącej przed zanieczyszczeniem i wilgocią. Każda osoba obsługująca musi przeczytać ją przed przystąpieniem do pracy i dokładnie jej przestrzegać. Przy narzędziu elektrycznym mogą pracować wyłącznie osoby, które zostały przeszkolone w zakresie użytkowania urządzenia i poinstruowane o związanych z tym zagrożeniach.

Oprócz wskazówek dotyczących bezpieczeństwa zawartych w niniejszej instrukcji obsługi oraz specjalnych przepisów obowiązujących w danym kraju, należy przestrzegać ogólnie przyjętych zasad technicznych dotyczących obsługi maszyn do obróbki drewna.

Nie ponosimy odpowiedzialności za wypadki ani szkody powstałe wskutek nieprzestrzegania niniejszej instrukcji oraz wskazówek bezpieczeństwa.

2. Opis urządzenia

1. Wrzeciennik
2. Tarcza tokarska
3. Powierzchnia mocowania narzędzia z zaciskiem mimośrodowym i dźwignią zaciskową
4. Kieł tokarski
5. Zabierak
6. Konik
7. Mimośrodowa dźwignia zaciskowa (z tyłu kła to-karskiego)
8. łoże tokarki
9. Włącznik/wyłącznik
10. Dźwignia i śruba zaciskowa

3. Zakres dostawy

• Tokarka
• Powierzchnia mocowania narzędzia
• Zabierak
• Kieł tokarski współbieżny
  • Tarcza tokarska
• Trzpień do mocowania
• Suwak
• Klucz płaski RK 32/41
• Klucz sześciokątny 3/6/8
• Instrukcja obsługi

4. Użytkowanie zgodne z przeznaczeniem

Ława tokarki służy do obróbki drewna z zastosowaniem dłuta.

Maszyna odpowiada obowiązującej dyrektywie maszynowej WE.

Przestrzegać wskazówek producenta dotyczących bezpieczeństwa, pracy i konserwacji oraz wymiarów podanych w rozdziale Dane techniczne.

Przestrzegać odnośnych przepisów bezpieczeństwa pracy oraz pozostałych, ogólnie uznanych zasad bezpieczeństwa technicznego.

Konserwacja i naprawa maszyny są dozwolone wyłącznie dla osób, które zostały wykwalifikowane w tym zakresie i poinformowane o zagrożeniach. Samowolne modyfikacje maszyny wykluczają odpowiedzialność producenta za wynikające stąd szkody.

Maszynę wolno użytkować wyłącznie z oryginalnym wyposażeniem i narzędziami producenta.

Każde użycie wykraczające poza wyżej podane jest uważane za niezgodne z przeznaczeniem. Za wynikające stąd szkody producent nie odpowiada; ryzyko ponosi wyłącznie użytkownik.

⚠️ Należy pamiętać, że zgodnie z przeznaczeniem nasze urządzenia nie zostały skonstruowane do użytku komercyjnego, rzemieślniczego lub przemysłowego. Nie ponosimy odpowiedzialności w przypadku, gdy urządzenie jest stosowane w zakładach komercyjnych, rzemieślniczych i przemysłowych oraz do podobnych działalności.

5. Wskazówki dotyczące bezpieczeństwa

Ogólne wskazówki dotyczące bezpieczeństwa dla narzędzi elektrycznych

⚠ OSTRZEŻENIE: Należy przeczytać wszystkie wskazówki dotyczące bezpieczeństwa i instrukcje oraz przestudiować wszystkie ilustracje i parametry techniczne dostarczone wraz z niniejszym narzędziem elektrycznym.

Nieprzestrzeganie poniższych wskazówek bezpieczeństwa i instrukcji może doprowadzić do porażenia prądem, pożaru i/lub poważnych obrażeń.

Przechowywać na przyszłość wszystkie wskazówki dotyczące bezpieczeństwa i instrukcje.

Używany we wskazówkach dotyczące bezpieczeństwa termin „narzędzie elektryczne” odnosi się do elektronarzędzi zasilanych z sieci (z przewodem sieciowym) lub do narzędzi elektrycznych zasilanych za pomocą akumulatora (bez przewodu sieciowego).

1) Bezpieczeństwo w miejscu pracy

a) Utrzymywać obszar roboczy w czystości i zapewnić dobre oświetlenie. Nieporządek lub brak oświetlenia obszaru roboczego może prowadzić do wypadków.

b) Nie pracować z narzędziem elektrycznym w otoczeniu zagrożonym wybuchem, w którym znajdują się palne płyny, gazy lub pyły. Narzędzia elektryczne wytwarzają iskry, które mogą spowodować zapłon pyłu lub oparów.

c) Nie dopuszczać, aby dzieci i inne osoby zbliżaty się do obszaru roboczego podczas używania narzędzia elektrycznego. W chwili nieuwagi można łatwo stracić kontrolę nad narzędziem elektrycznym.

2) Bezpieczeństwo elektryczne

a) Wtyczka przyłączeniowa narzędzia elektrycznego musi pasować do gniazda.

Wtyczki nie wolno w żaden sposób modyfikować. Nie używać żadnych przejściówek z uziemionymi narzędziami elektrycznymi.

Niemodyfikowane wtyczki i odpowiednie gniazda zmniejszają ryzyko porażenia prądem.

b) Unikać kontaktu fizycznego z uziemionymi powierzchniami, takimi jak rury, grzejniki, pie- ce i lodówki. Ryzyko porażenia prądem zwięk- sza się, jeśli ciało użytkownika jest uziemione.

c) Nie wystawiać narzędzi elektrycznych na deszcz i wilgoć.

Przedostanie się wody do narzędzia elektrycznego zwiększa ryzyko porażenia prądem.

d) Nie wykorzystywać przewodu przyłączeniowego niezgodnie z przeznaczeniem w celu przenoszenia, zawieszania narzędzia elektrycznego lub w celu wyjęcia wtyczki z gniazda. Przewód przyłączeniowy przechowywać z dala od gorąca, oleju, ostrych krawędzi lub ruchomych części urządzeń. Uszkodzone lub splątane przewody przełączeniowe zwiększają ryzyko porażenia prądem.

e) W przypadku pracy z narzędziem elektrycznym na wolnym powietrzu, używać wyłącznie przedłużaczy przeznaczonych również do pracy w warunkach zewnętrznych. Zastosowanie przedłużacza przystosowanego do warunków zewnętrznych zmniejsza ryzyko porażenia prądem.

f) Jeżeli użycie narzędzia elektrycznego w wilgotnym otoczeniu jest nieuniknione, używać wyłącznika ochronnego różnicowo prądowego. Zastosowanie wyłącznika ochronnego prądowego zmniejsza ryzyko porażenia prądem.

3) Bezpieczeństwo osób

a) Podczas pracy z narzędziem elektrycznym należy być ostrożnym, zwracać uwagę na wykonywane czynności i zachowywać zdrowy rozsądek. Nie używać narzędzia elektrycznego w stanie zmęczenia lub też będąc pod wpływem narkotyków, alkoholu lub leków. Chwila nieuwagi podczas używania narzędzia elektrycznego może spowodować poważne obrażenia.

b) Stosować środki ochrony indywidualnej i nosić zawsze okulary ochronne. Stosowanie środków ochrony indywidualnej, jak maska przeciwpłowa, antypoślizgowe obuwie ochronne, kask lub nauszniki ochronne, w zależności od rodzaju i zastosowania narzędzia elektrycznego, zmniejsza ryzyko odniesienia obrażeń.

c) Nie dopuszczac do niezamierzonego uruchomienia. Przed podłączeniem do zasilania i/lub akumulatora, podnoszeniem lub przenoszeniem upewnić się, że narzędzie elektryczne jest wyłączone. Trzymanie palca na włączniku podczas przenoszenia narzędzia elektrycznego lub podłączanie włączonego narzędzia elektrycznego do zasilania może prowadzić do wypadków.

d) Przed włączeniem narzędzia elektrycznego usunąć narzędzia nastawcze lub klucze płaskie. Narzędzie lub klucz znajdujące się w obracającej się części narzędzia elektrycznego może prowadzić do powstania obrażeń.
e) Unikać nietypowej pozycji ciała. Zadbać o stabilną pozycję i zachowanie równowagi w każdej chwili. Pozwala to na lepszą kontrolę narzędzia elektrycznego w niespodziewanych sytuacjach.
f) Nosić odpowiednią odzież. Podczas pracy nie nosić luźnej odzieży i biżuterii. Włosy i odzież trzymać z dala od części ruchomych. Luźna odzież, biżuteria lub długie włosy mogą zostać pochwycone przez części ruchome.
g) Jeżeli istnieje możliwość zamontowania urządzeń odsysających i odpylających, należy je podłączyć i prawidłowo używać. Zastosowanie odsysania pyłu może zmniejszyć zagrożenia spowodowane przez pył.
h) Przestrzegamy przed złudnym poczuciem bezpieczeństwa i ignorowaniem zasad bezpieczeństwa dla elektronarzędzi, również gdy użytkownik w wyniku wielokrotnego użycia jest zaznajomiony z obsługą elektronarzędzia. Brak czujności może w ułamku sekundy doprowadzić do powstania ciężkich obrażeń.
4) Zastosowanie i obsługa narzędzia elektrycznego
a) Nie przeciązać narzędzia elektrycznego. Używać narzędzia elektrycznego przeznaczonego do danej pracy. Odpowiednie narzędzie elektryczne umożliwia lepszą i bezpieczniejszą pracę w podanym zakresie mocy.
b) Nie używać narzędzia elektrycznego, którego włącznik jest uszkodzony. Narzędzie elektryczne, którego nie da się już włączać lub wyłącać, jest niebezpieczne i musi zostać naprawione.
c) Przed rozpoczęciem ustawień, wymianą osprzętu lub odłożeniem elektronarzędzia należy wyjąć wtyczkę z gniazda i/lub usunąć wyjmowany akumulator. Ten środek ostrożności ogranicza ryzyko niezamierzonego uruchomienia narzędzia elektrycznego.
d) Nieużywane narzędzia elektryczne przechowywać poza zasięgiem dzieci. Nie zezwalać na używanie narzędzia elektrycznego osobom, które nie są z nim obeznane lub nie przeczytały niniejszych instrukcji. Narzędzia elektryczne stanowią zagrożenie, jeśli są używa- ne przez niedoświadczone osoby.
e) Należy dbać należycie o narzędzia elektryczne i osprzęt. Kontrolować, czy części ruchome działają prawidłowo i nie zacinają się, czy części nie są pęknięte lub uszkodzone w sposób wpływający negatywnienadziałanienarzędziaelektrycznego.

Przed zastosowaniem narzędzia elektrycznego zapewnić naprawę uszkodzonych części. Wiele wypadków jest spowodowanych nieprawidłową konserwacją narzędzi elektrycznych.

f) Narzędzia tnące muszą być ostre i utrzymywane w stanie czystości. Starannie konserwowane narzędzia tnące z krawędziami tnącymi rzadziej się zacinają i są łatwiejsze w obsłudze.
g) Używać narzędzi elektrycznych, akcesoriów, narzędzi roboczych itd. zgodnie z niniejszymi instrukcjami. Uwzględnić warunki pracy i wykonywane czynności. Używanie narzędzia elektrycznego do zastosowań innych, niż przewidziane, może prowadzić do niebezpiecznych sytuacji.
h) Uchwyty i powierzchnie chwytowe utrzymywać w stanie suchym, czystym i wolnym od oleju i smaru.

Śliskie uchwyty i powierzchnie chwytowe nie pozwalają na bezpieczne trzymanie elektronarzędzia i kontrolę nad nim w nieoczekiwanych sytuacjach.

5) Serwis
a) Naprawę urządzenia może wykonywać wyłącznie wykwalifikowany personel i tylko przy użyciu oryginalnych części zamiennych. Zapewnia to bezpieczeństwo dalszej pracy narzędzia elektrycznego.

Ostrzeżenie! Niniejsze narzędzie elektryczne wytwarza podczas pracy pole elektromagnetyczne. Pole to może w pewnych okolicznościach wpływać negatywnie na aktywne lub pasywne implanty medyczne. W celu zmniejszenia ryzyka poważnych lub śmiertelnych obrażeń, osobom z implantami medycznymi przed użyciem narzędzia elektrycznego zalecamy konsultację z lekarzem i producentem.

Wskazówki dotyczące bezpieczeństwa dla ławy tokarki

• Przed uruchomieniem maszyny należy zapoznać się z właściwościami maszyny oraz z techniką toczenia.
• Wszystkie obrabiane przedmioty skontrolować pod kątem pęknięć i sęków. Przed obróceniem wszystkie spoiny klejowe muszą być całkowicie utwardzone.
• Upewnić się, że obrabiany przedmiot jest pewnie zamocowany, a wszystkie nasadki są zabezpieczone.
• Przed włączeniem maszyny należy się upewnić, że obrabiany przedmiot można swobodnie obrócić ręcznie.

• Ręce oraz palce trzymać z dala od obracającego się obrabianego przedmiotu.

• Przed rozpoczęciem ustawiania obrabianego przedmiotu, konika lub powierzchni mocowania narzędzia maszynę należy wyłączyć i odczekać do jej całkowitego zatrzymania.

• Konserwację, ustawianie, kalibrację oraz czyszczenie można przeprowadzać wyłącznie przy wyłączonym silniku.
• Niniejsza maszyna jest przeznaczona wyłącznie do pracy z zastosowaniem dług tokarskich.
• Przed opuszczeniem stanowiska roboczego dłuta tokarskie należy schować w bezpiecznym miejscu.
• Tokarki nie wolno eksploatować bez osłon oraz urządzeń zabezpieczających.
• Przyrząd tnący utrzymywać w stanie naostrzonym.
• Rozpoczynając pracę z nowym obrabianym przedmiotem należy zastosować najniższą prędkość.
• Tokarkę należy zatrzymywać tylko, gdy pracuje z najniższą prędkością. Jeżeli tokarka pracuje z prędkością powodującą silne wibracje, istnieje nie-bezpieczeństwo, że obrabiany przedmiot zostanie wyrzucony lub przyrząd tnący zostanie wyrwany z dłoni.
• Nie pozwolić, aby przyrządy tnące zagłębiały się w obrabianym przedmiocie. Może dojść do rozłupania drewna lub do jego wyrzucenia z tokarki.
• Podczas formowania obrabianego przedmiotu powierzchnię mocowania narzędzia umieszczać zawsze nad środkową linią tokarki.
• Przed zamocowaniem obrabianego przedmiotu na przedniej płycie należy go zgrubnie obrobić, aby był możliwe jak najbardziej okrągły. Dzięki temu wibracje powstające podczas obracania obrabianego przedmiotu zostaną zminimalizowane. Obrabiany przedmiot należy zawsze dokładnie mocować na przedniej płycie. W przeciwnym razie może dojść do wyrzucenia obrabianego przedmiotu z tokarki.
• Do usuwania drewnianych wiórów używać szczotki lub sprężonego powietrza; wiórów nigdy nie usuwać ręcznie. Wióry mogą być ostre.
• Przyrząd tnący musi być zawsze pewnie osadzony w uchwycie zaciskowym i powinien być tak ustawiony, aby ograniczyć występ drewna. Dzięki temu można zredukować ryzyko pęknięcia lub wygięcia narzędzia.
• W takcie pracy nie wolno przechodzić przez tokarkę.
• Obrabiany przedmiot wprowadzać do przyrządu tnącego tylko przeciwnie do kierunku obrotu. Obrabiany przedmiot musi się zawsze obracać w stronę operatora.
• Urządzenia nigdy nie pozostawiać bez nadzoru, gdy jest podłączone do gniazda, przed jego opuszczeniem należy je wyłączyć, a wtyczkę wyjąć z gniazda.
• Ten produkt nie jest zabawką. Przechowywać z dala od dzieci.
• Pyły powstające podczas szlifowania, piłowania, wiercenia oraz innych prac obróbkowych zawiera-

ją chemikalia, które mogą powodować raka, wady wrodzone lub mogą mieć negatywny wpływ na płodność. Przykładowymi chemikaliami są:

- Ołów z farb ołowianych

- Krystaliczna krzemionka pochodząca z ce-gieł i cementu lub innych produktów do mu-rowania

- Arsen i chrom pochodzący z chemicznie obrabianego drewna

- Ryzyko różni się w zależności od tego, jak często dana praca jest wykonywana. Aby zredukować ekspozycję na działanie tych chemikaliów: Pracować w dobrze wentylowanym obszarze stosując dopuszczone urządzenia zabezpieczające jak np. maski przeciwpyłowe, które zostały zaprojektowane do filtrowania mikroskopijnych cząsteczek.

- Osoby z rozrusznikami serca przed zastosowaniem powinny skonsultować się z lekarzem. Pola elektromagnetyczne w pobliżu rozruszników serca mogą prowadzić do uszkodzenia takiego rozrusznika lub do jego awarii. Dlatego osoby posiadające rozrusznik serca powinny:

- Unikać samodzielnej pracy.

• Przeprowadzać dokładnie konserwację i kontrolę w celu uniknięcia porażenia prądem elektrycznym.
• Ostrzeżenia, środki ostrożności oraz instrukcje za-warte w niniejszym podręczniku użytkownika nie określają wszystkich warunków i sytuacji. Użytkownik musi pamiętać, że zdrowy rozsądek oraz współczynnik ostrożności są elementami, które nie wchodzą w skład produkt, ale muszą być zagwa-rantowane przez użytkownika.

Dodatkowe wskazówki dotyczące bezpieczeństwa stosowania tarcz tokarskich

• Upewnić się, że tarcza tokarska ma odpowiedni rozmiar, by podpierać obrabiany przedmiot.
• Upewnić się, że obrabiany przedmiot jest odpowiednio zamocowany na tarczy tokarskiej.
• Przed zamontowaniem obrabianego przedmiotu na tarczy tokarskiej, w miarę możliwości należy go przyciąć do końcowego kształtu.
• Do obracania tarczy tokarskiej stosować jedynie dłuto dwustronne. Dłuta tnące mogą zostać łatwo wyrwane z dłoni.
• Zwrócić uwagę, aby dłuto tokarskie nie naruszało śrub ustalających gotowych wymiarów obrabiane-go przedmiotu.

Ryzyka szczątkowe

Elektronarzędzie zostało skonstruowane zgodnie z najnowszym stanem techniki i uznanymi zasadami bezpieczeństwa technicznego. Jednak podczas pracy mogą się pojawić poszczególne ryzyka szczątkowe.

- Obróbce poddawać wyłącznie wyszukane drewno nie posiadające wad: Sęki, pęknięcia poprzeczne, pęknięcia powierzchniowe.

Wadliwe drewno może powodować powstawanie odłamków i podczas pracy stwarza ryzyko.

• Niestarannie sklejone drewno ze względu na działanie siły odśrodkowej w trakcie obróbki może eksplodować.
• Przed zamocowaniem surowy przedmiot obrabiany należy przyciąć do kwadratu, wyśrodkować i odpowiednio zamocować. Niewyważenie przedmiotu obrabianego może być przyczyną obrażeń.
• Niebezpieczeństwo odniesienia obrażeń wskutek niepewnego prowadzenia narzędzia przy niedokładnie ustawionej powierzchni jego mocowania oraz wskutek tępego narzędzia tokarskiego. Warunkiem prawidłowego toczenia jest sprawne, odpowiednio naostrzone narzędzie tokarskie.
• Zagrożenie dla zdrowia w przypadku długich włosów i lużnej odzieży spowodowane obracającym się przedmiotem obrabianym. Stosować środki ochrony indywidualnej takie jak siatka na włosy i ściśle przylegająca odzież.
• Zagrożenie dla zdrowia spowodowane pyłem drzewnym oraz wyrzucanymi wiórami. Stosować środki ochrony indywidualnej takie jak ochrona oczu oraz maska przeciwpyłowa.
• Zagrożenie zdrowia spowodowane prądem w przypadku stosowania nieprawidłowych elektrycznych przewodów przyłączeniowych.
• Ponadto, pomimo wszelkich podjętych kroków, mogą się pojawić ukryte ryzyka szczątkowe.
• Ryzyka szczątkowe można zminimalizować przestrzegając rozdziału „Wskazówki bezpieczeństwa” oraz „Użytkowanie zgodne z przeznaczeniem”, jak i całej instrukcji obsługi.
• Przed podjęciem prac nastawczych lub konserwacyjnych wyłączyć urządzenie i wyciągnąć wtyczkę sieciową.

6. Dane techniczne

wymiary montażowe DŁ. x SZER. x WYS. mm 940 x 270 x 420

Wysokość łoża	190
Gwint końcówki wrzeciona	M 33
Stożek końcówki wrzeciona	MK 2
Wysokość końcówek nad łożem mm	152
Rozstaw końcówek mm	457
Średnica nad łożem mm	305
Średnica pomiędzy końcówkami mm	240
Długość powierzchni mocowania narzędzia mm	150
Cieżar kg	34,8
Wrzeciono tokarki z pyłoszczelnymi, precyzyjnymi łożyskami kulkowymi zwykłymi

Prędkość obrotowa 1/min	650 / 1000 / 1450 /2000 / 3000
Konik
Stożek konika MK 2
Otwór konika (wrzecionopuste) ø mm	9,5
Regulacja kła mm 47
Napęd
silnik elektryczny	220 – 240V~ / 50Hz
Pobór mocy P1 kW 0,55
Moc oddawana P2 kW 0,30
Prędkość obrotowa 1/min 1400
Wyłącznik silnikowy tak
Zwolnienie dolnegonapięcia	tak
Kombinacja przełącznik/wtyczka	wtyczka sieciowa
Tryb pracy S1

* Tryb pracy S1, praca ciągła

Emisja hałasu

Wartości hałasu zostały ustalone zgodnie z EN 62841.

Poziom ciśnienia akustycznego (bieg jałowy) L_pA	61,3 dB(A)
Poziom ciśnienia akustycznego (obróbka) L_pA	78,7 dB(A)
Niepewność K_pA	3 dB
Poziom mocy akustycznej (bieg jałowy) L_WA	74,3 dB(A)
Poziom mocy akustycznej (obróbka) L_WA	91,7 dB(A)
Niepewność K_WA	3 dB

Zmiany techniczne zastrzeżone!

Nosić nauszniki ochronne.

Hałas może powodować utratę słuchu. Łączna wartość emisji drgań (suma wektorowa trzech kierunków) określona zgodnie z EN 62841.

7. Przed uruchomieniem

• Otworzyć opakowanie i wyjąć ostrożnie urządzenie.
• Usunąć materiał opakowaniowy oraz zabezpieczenia opakowania/transportowe (jeśli występują).
• Sprawdzić, czy zakres dostawy jest kompletny.
• Sprawdzić urządzenie i elementy wyposażenia pod kątem uszkodzeń transportowych.

- W miarę możliwości zachować opakowanie do zakończenia okresu gwarancyjnego.

UWAGA

Urządzenie i materiały opakowaniowe nie mogą służyć jako zabawka dla dzieci! Dzieciom nie wolno bawić się workami z tworzywa sztucznego, foliami i drobnymi elementami! Istnieje niebezpieczeństwo połknięcia i uduszenia!

• Maszyna musi być ustawiona stabilnie, tj. musi być przykręcona do stołu roboczego, podstawy itp.
• Przed uruchomieniem należy prawidłowo zamontować wszystkie osłony i urządzenia zabezpieczające.
• W przypadku obrobionego drewna zwracać uwagę na elementy obce, jak np. gwoździe lub śruby, itp.
• Przed podłączeniem maszyny upewnić się, że dane na tabliczce znamionowej są zgodne z parametrami sieci.
• Maszynę podłączać tylko do poprawnie zainstalowanego gniazdka Schuko z bezpiecznikiem min. 16 A.

8. Montaż i obsługa

⚠ Ostrzeżenie! Niebezpieczeństwo odniesienia obrażeń!

Przygotować stanowisko robocze, w którym ma sta- nąć narzędzie elektryczne. Zadbać o odpowiednią ilość miejsca, aby zapewnić bezpieczną i bezuster- kową pracę maszyny. Narzędzie elektryczne zostało skonstruowane do pracy w zamkniętych pomieszczeniach i należy je ustawiać na równym i stabilnym podłożu.

⚠ Ważne! Przed przystąpieniem do prac konserwacyjnych, nastawczych lub montażowych przeprowadzanych na urządzeniu należy odłączyć wtyczkę sieciową!

Przed uruchomieniem należy przestrzegać wska- zówek bezpieczeństwa i instrukcji obsługi.

Przed uruchomieniem trzpienie do mocowania lub klucze usunąć z wrzeciona lub narzędzi mocujących!

Regulacja prędkości obrotowej

Regulacja prędkości obrotowej może się odbywać wyłącznie przy odłączonej wtyczce sieciowej! Prawidłowa prędkość obrotowa jest podana na wykresie prędkości znajdującym się na wrzecienniku. Wykres prędkości obrotowej jest przeznaczony dla drewna suchego, średnio twardego. Prawidłowa prędkość obrotowa zależy od różnych czynników:

• Rodzaj i właściwości drewna
• Składowane, suche drewno
• Średnica i długość przedmiotów obrabianych

• Kanciaste i niewyważone drewno
- Szerokie, wstępnie toczone, masywne przedmioty obrabiane.
- Narzędzia tokarskie, technika toczenia
- Przedmioty obrabiane ze sklejonego drewna

Dobre rezultaty toczenia nie zależą od wysokich prędkości obrotowych, ale od prawidłowego zastosowania narzędzi tokarskich.

Wytyczne dotyczące regulacji prędkości obroto- wej

Niska prędkość obrotowa dla:

• Przedmiotów obrabianych o dużej średnicy
• Twardych przedmiotów obrabianych o dużej średnicy
• Długich, niewyważonych przedmiotów obrabianych
• Sklejanego drewna

Regulacja prędkości obrotowej (rys. 2+3)

• Otworzyć pokrywę (A+B).
• Odkręcić śrubę imbusową (C).
• Przy pomocy dźwigni (2) podnieść silnik elektryczny, a pasek przełożyć na wybrany stopień. Pasek musi być dokładnie umieszczony w rowku koła pasowego.
• Opuścić silnik elektryczny i delikatnie naciskając dźwignię (2) naprężyć pasek. Przykręcić śrubę imbusową (C).

WSKAZÓWKA

Duże naprężenie paska prowadzi do szybszego zużycia paska.

• Zamknąć pokrywę i obracającą w prawo zablokować śrubę.
• W przypadku przedmiotów obrabianych o znacznym niewyważeniu, wybrać prędkość obrotową niższą o jeden stopień.

Zabierak, rys. 1.1, 5

Zabierak jest stosowany wyłącznie podczas prac „pomiędzy końcówkami”.

Tarcza tokarska, rys. 1.1, 2

Tarcza tokarska jest stosowana w przypadku płaskich, dużych przedmiotów obrabianych.

Wymiana narzędzi mocujących

• Odkręcić wkręt na trzpieniu narzędzia mocującego.
• Przytrzymać wrzeciono z trzpieniem, narzędzie mocujące odkręcić przy pomocy klucza sześciokątnego.

Konik, rys. 1.1, 6

• Konik po odkręceniu zacisku mimośrodowego można przestawiać na całej długości łoża i można go zablokować w każdej odległości od wrzeciennika.
• W celu zamocowania przedmiotu obrabianego pomiędzy końcówkami należy zwolnić uchwyt zaci-skowy, tuleję wykręcić o ok. 20 mm i zablokować.
• Konik przysunąć do przedmiotu obrabianego, kieł tokarski osadzić w środkowym zagłębieniu.
• Tuleję konika wykręcić tak, aż końcówka zostanie osadzona w drewnie. Ponownie przykręcić uchwyt zaciskowy.
• Przedmiot obrabiany obrócić ręcznie i sprawdzić, czy jest odpowiednio osadzony pomiędzy końców-kami i czy obraca się swobodnie

Wymiana kla tokarskiego, rys. 1.1, 4

- Tuleję konika całkowicie odkręcić, aż możliwe będzie usunięcie końcówki.

Powierzchnia mocowania narzędzia, rys. 1.1, 3

• Powierzchnia mocowania narzędzia służy do bezpiecznego prowadzenia narzędzi tokarskich przy jednoczesnym podtrzymywaniu ręki. Regulacja wysokości powierzchni mocowania narzędzia następuje po zwolnieniu dźwigni zaciskowej. W celu kontynuowania obrotu należy pociągnąć zgodnie z kierunkiem strzałki.
• Powierzchnię mocowania narzędzia ustawić w odstępie 1 – 3 mm od przedmiotu obrabianego. Sprawdzić ustawienie poprzez ręczny obrót przedmiotu obrabianego.
• Powierzchnię mocowania narzędzia ustawić ok. 3 mm nad osią przedmiotu obrabianego. Ponownie sprawdzić ustawienie poprzez ręczny obrót przedmiotu obrabianego.
• Po zwolnieniu zacisku mimośrodowego, konsolę podparcia można przesunąć w kierunku wzdłużnym na całej długości łóża oraz w kierunku poprzecznym aż do przedmiotu obrabianego. Ponadto konsolę podparcia można przestawiać z obu stron o ok. 45°.
• W celu obróbki płaskiego przedmiotu, powierzchnię mocowania narzędzia należy obrócić o 90° i przysunąć do obrabianej powierzchni. W zależności od rodzaju narzędzia tokarskiego, powierzchnię mocowania narzędzia ustawić ok. 6 mm poniżej osi przedmiotu obrabianego.

Prowadzenie narzędzia, rys. 4

Przykład prowadzenia narzędzia podczas obróbki najbardziej popularnych form podstawowych. Po podłączeniu do sieci tokarka jest gotowa do pracy. Przestrzegać punktu „Przyłącze elektryczne”.

Włączanie i wyłączanie (rys. 1)

• Wcisnąć włącznik (9/“l”), aby uruchomić maszynę.
• Wcisnąć wyłącznik (9/0"), aby wyłączyć maszynę.

Ostrożnie: Urządzenie natychmiast rozpoczyna pracę z ustawioną prędkością obrotową.

Regulacja prędkości obrotowej (rys. 1)

Prawidłowa prędkość obrotowa musi być uzależniona od obrabianego przedmiotu.

Ważne informacje dla użytkownika

• Zalecamy, aby zapoznać się z literaturą fachową na temat technik toczenia.
• Podczas wybierania drewna poddawanego toczeniu należy zwrócić uwagę na obecność sęków oraz jego obkurczanie się. Stosować drewno nie posiadające pęknięć i sęków (w przypadku małych sęków zwrócić uwagę na nacisk narzędzia tokarskiego).
• Zawsze sprawdzać ręcznie, czy formowany element jest prawidłowo zamocowany. Ostrzeżenie! Wyjąć wtyczkę sieciową!
• Używać wyłącznie oryginalnego, ostrego narzędzia tokarskiego.
• Podczas obracania plastrów drewna nie przebywać w torze lotu obrabianego przedmiotu.
• Duże i niewyważone formowane elementy przycinać przy pomocy piły taśmowej lub wyrzynarki. Jeżeli formowane elementy są znacznie niewyważone stwarzają one zagrożenie dla zdrowia oraz żywotności maszyny.
• Pracę z nowymi obrabianymi przedmiotami rozpo- czynać zawsze z najniższą prędkością, którą nale- ży zwiększać wraz z wzrastaniem masy toczonego przedmiotu.
• Nie stosować plastrów drewna posiadających pęknięcia kontrakcyjne, ponieważ wskutek działania siły odśrodkowej stwarzają one wysokie ryzyko rozerwania.
• Nie przekraczać maksymalnych rozmiarów narzędzi.
• W przypadku zablokowania narzędzi: W pierwszej kolejności, przed rozpoczęciem wyszukiwania błędów należy odłączyć wtyczkę sieciową.
• Podczas wykonywania toczenia należy się ustawić przy maszynie w taki sposób, aby możliwe było efektywne prowadzenie dłuta na wsporniku narzędzia.
• Stosować jedynie narzędzi tnących zalecanych do prac tokarskich.

Wskazówki dotyczące pracy

Warunkiem prawidłowego toczenia jest zastosowanie sprawnego, ostrego narzędzia tokarskiego.

Wybór materiału

• Toczone drewno musi być dobrej jakości, nie posiadać takich wad jak rysy, pęknięcia lub sęki. Wadliwe drewno może powodować powstawanie odłamków i podczas pracy stwarza ryzyko dla użytkownika i maszyny.
• Sklejane drewno może być obrabiane wyłącznie przez doświadczonego tokarza. Podczas toczenia takiego drewna wymagane jest odpowiednie klejenie bez słabych punktów, ponieważ w wyniku powstawania siły odśrodkowej może dojść do rozerwania obrabianego przedmiotu.

Wskazówka: Laik powinien zdobywać podstawową wiedzę wyłącznie podczas obróbki masywnych materiałów.

Przygotowanie materiału

• Przed rozpoczęciem toczenia drewna długiego, materiał należy przyciąć do kształtu czworokąta.
• Przed rozpoczęciem toczenia drewna poprzecznego, materiał należy również przyciąć. W tym celu użyć piły taśmowej. Odpowiedni jest kształt ośmiokąta; dzięki temu można zapobiec powstawaniu wibracji.

Centrowanie przedmiotów obrabianych, rys. 05

Bardzo ważną czynnością przed zastosowaniem maszyny jest wycentrowanie przygotowanych przedmiotów obrabianych. Centrowanie oznacza pomiar punktu środkowego obrabianego przedmiotu i oznaczenie go punktakiem. W danym punkcie wybić zagłębienie o średnicy ok. 1,5 do 2 mm. Jeżeli przedmiot obrabiany nie zostanie odpowiednio wycentrowany, w wyniku niewyważenia pojawią się zbyt silne wibracje. Może to skutkować wyrzuceniem obrabianego przedmiotu.

WSKAZÓWKA:

Dokładne wycentrowanie gwarantuje czysty ruch obrotowy.

W trakcie prac tokarskich

- Surowy przedmiot obrabiany obrabiać z niską prędkością obrotową. Po zakończeniu toczenia wstępnego, to znaczy, gdy osiągnięta zostanie forma podstawowa oraz równomierny ruch obrotowy można zwiększyć prędkość obrotową.

WCZEŚNIEJ WYŁĄCZYĆ SILNIK I - WYJAĆ WTYCZKĘ SIECIOWĄ

• Współbieżną końcówkę punktaka przy wyłączonym silniku należy przestawiać ręcznie za pomocą pokrętła.
  Końcówka punktaka musi być dobrze osadzona w drewnie.
  Ręcznie obrócić przedmiot obrabiany, aby skontrolować prawidłowe osadzenie pomiędzy końcówkami.

Oznaczanie przedmiotu obrabianego

Czasami przed rozpoczęciem obróbki przedmiot obrabiany trzeba zwolnić. Zaleca się, aby przed tą czynnością na przedmiocie obrabianym oraz na zabieraku ołówkiem wykonać odpowiednie oznaczenie. Podczas ponownego mocowania należy zwrócić uwagę, aby oznaczenia pokrywały się.

Literatura specjalistyczna

Sklepy specjalistyczne oferują w swojej sprzedaży literaturę specjalistyczną dotyczącą toczenia. Zarówno dla osób początkujących, jak i dla specjalistów literatura ta może okazać się bardzo pomocna.

9. Transport

1. Przed transportem narzędzia elektrycznego należy je wyłączyć i odciąć od zasilania elektrycznego.
2. Narzędzie elektryczne należy przenosić przynajmniej w dwie osoby. Narzędzie elektryczne należy przenosić chwytając za łoże maszyny (8).
3. Narzędzie elektryczne należy chronić przed uderzeniami i silnymi wstrząsami, jakie mogą występować np. podczas przewożenia samochodem.
4. Narzędzie elektryczne zabezpieczyć przed przewróceniem się i ześlizgnięciem.
5. Nigdy nie używać zabezpieczeń do przestawiania lub transportu.

10. Czyszczenie i konserwacja

⚠ Ostrzeżenie!

Przed rozpoczęciem wszelkich prac związanych z ustawianiem, obsługą techniczną i naprawą wyciągnąć wtyczkę sieciową!

Ogólne czynności konserwacyjne

Od czasu do czasu przecierać maszynę ściereczką, by usunąć wióry i pył. W celu wydłużenia żywotności narzędzia naoliwić elementy obrotowe raz w miesiącu. Nie oliwić silnika.

Nie używać żadnych żracych środków do czyszczenia tworzywa sztucznego.

• Po zakończeniu naprawy lub konserwacji należy natychmiast zamontować z powrotem wszystkie urządzenia ochronne i zabezpieczające.
• Podczas wymiany narzędzia gwint wrzeciona do mocowania uchwytu narzędziowego należy wyczyścić i naoliwić.

• Od czasu do czasu tuleję konika należy wykręcić, wyczyścić i spryskać środkiem ślizgowym. Nasma- rować wrzeciono gwintowane.

• Zacisk mimośrodowy konika, jak również wspornik narzędziowy należy skontrolować i odpowiednio ustawić. W tym celu dokręcić nakrętkę sześciokątną znajdująca się poniżej łapy zaciskowej.

• Skontrolować pasy napędowe i ewentualnie wymienić.

Konserwacja

We wnętrzu urządzenia nie ma elementów wymagających konserwacji.

Informacje serwisowe

Należy pamiętać, że w przypadku tego produktu poniższe części podlegają naturalnemu zużyciu lub zużyciu uwarunkowanemu użytkowaniem, bądź są potrzebne jako materiały zużywalne.

Części zużywalne*: Dłuto tokarskie, szczotki węgło- we, pasek klinowy

* opcjonalnie w zakresie dostawy!

Wyposażenie specjalne

Artykuł Nr art.

Przedłużenie łoża tokarki	4902301701
Zestaw 5 narzędzi	88002716
Zestaw 6 narzędzi	88002717
Uchwyt trójszczękowy ∅ 100 mm	7400 8900
Uchwyt czteroszczękowy ∅ 125 mm	7400 7400
Tarcza zabieraka ∅ 80 mm	7400 8800
Uchwyt śrubowy	7400 7200
Uchwyt do wypustów ∅ 30 mm	7400 8600
Uchwyt do wypustów ∅ 40 mm	7400 7300
Uchwyt do wypustów ∅ 60 mm	7400 8700
Uchwyt wiertarski 3–16 mm,trzpień stożkowy MK 2	7400 7700

Dodatkowe wyposażenie można znaleźć w naszym aktualnym katalogu lub na stronie www.scheppach.com.

11. Przechowywanie

Urządzenie i jego wyposażenie przechowywać w miejscu zaciemnionym, suchym i zabezpieczonym przed mrozem oraz niedostępnym dla dzieci. Optymalna temperatura przechowywania wynosi od 5 do 30°C.

Narzędzie elektryczne przechowywać w oryginalnym opakowaniu.

Przykryć narzędzie elektryczne, by chronić je przed pyłem lub wilgocią.

Zachować instrukcję obsługi urządzenia elektrycznego.

12. Przyłącze elektryczne

Zainstalowany silnik elektryczny jest gotowy do eksploatacji. Przyłącze odpowiada właściwym przepisom VDE (Związek Elektryków Niemieckich) oraz normom DIN. Przyłącze sieciowe udostępniane przez klienta oraz przedłużacz muszą być zgodne z powyższymi przepisami.

Ważne wskazówki

W przypadku przeciążenia silnika wyłącza się on samoczynnie. Po czasie chłodzenia (zróżnicowany), silnik można ponownie uruchomić

Uszkodzony elektryczny przewód przyłączenio- wy

Na przewodach elektrycznych powstają często uszkodzenia izolacji.

Przyczyną może być:

• Ściskanie, w przypadku gdy przewody są prowadzone przez okna lub szczeliny w drzwiach.
• Zagięcia, w przypadku nieprawidłowego zamocowania lub prowadzenia przewodów.

- Przecięcia, w przypadku najezdźania na przewody.

- Uszkodzenia izolacji, w przypadku wyrywania z gniazdka naściennego.

- Pęknięcia, spowodowane starzeniem się izolacji. Uszkodzonych przewodów elektrycznych nie wolno używać - ze względu na uszkodzenie izolacji zagrażają życiu.

Przewody elektryczne należy regularnie kontrolować pod kątem uszkodzeń. Pamiętać, by podczas sprawdzania przewodu nie był on podłączony do sieci elektrycznej.

Przewody elektryczne muszą odpowiadać właściwym przepisom VDE (Związek Elektryków Niemieckich) oraz normom DIN. Stosować wyłącznie przewody elektryczne z oznaczeniem H05VV-F.

Przestrzegać informacji znajdującej się na oznaczeniu typu umieszczonym na przewodzie.

Silnik prądu przemiennego

• Napięcie sieciowe musi wynosić 220 - 240 V\~.
• Przedłużacze o długości 25 m muszą posiadać przekrój wynoszący 1,5 milimetra kwadratowego.

Podłączanie oraz naprawy wyposażenia elektrycznego mogą być przeprowadzane przez wykwalifikowanego elektryka.

W przypadku pytań proszę o podanie następujących danych:

• Rodzaj prądu silnika
  • Dane z tabliczki identyfikacyjnej maszyny
  • Dane z tabliczki identyfikacyjnej silnika

13. Utylizacja i ponowne wykorzystanie

Urządzenie znajduje się w opakowaniu chroniącym przed uszkodzeniami transportowymi.

Opakowanie jest materiałem surowcowym, który na- daje się do ponownego wykorzystania i można wprowadzić go do obiegu surowców. Urządzenie i jego wyposażenie są wykonane z różnych materiałów, np. metalu i tworzyw sztucznych.

Uszkodzone elementy dostarczyć do punktu zbiorczego odpadów specjalnych. Zasięgnąć informacji w specjalistycznym punkcie sprzedaży lub w zarządzie gminy!

Zużytego sprzętu nie wolno wyrzucać wraz z odpadami domowymi!

Symbol ten oznacza, że zgodnie z dyrektywą w sprawie zużytego sprzętu elektrycznego i elektronicznego (2012/19/UE) oraz przepisami krajowymi niniejszego produktu nie wolno utylizować wraz z odpadami domowymi. Produkt ten należy przekazać do przeznaczonego do tego celu punktu zbiórki. Można to zrobić np. poprzez zwrot przy zakupie podobnego produktu lub przekazanie do autoryzowanego punktu zbiórki zajmującego się recyklingiem zużytego sprzętu elektrycznego i elektronicznego.

Nieprawidłowe obchodzenie się z zużytnym sprzętem może mieć negatywny wpływ na środowisko i zdrowie ludzkie ze względu na potencjalnie niebezpieczne materiały, które często znajdują się w zużytnym sprzęcie elektrycznym i elektronicznym. Poprzez prawidłową utylizację tego produktu przyczyniają się Państwo także do efektywnego wykorzystania zasobów naturalnych. Informacje dotyczące punktów zbiórki zużytego sprzętu można otrzymać w urzędzie miasta, od podmiotu publiczno-prawnego zajmującego się utylizacją, autoryzowanej jednostki odpowiedzialnej za utylizację zużytego sprzętu elektrycznego i elektronicznego lub w firmie obsługującej wywóz śmieci w Państwa miejscu zamieszkania.

14. Pomoc dotycząca usterek

Usterka Możliwa przyczyna Środek zaradczy
Jakość cięcia jest słaba. Przyrzad tnący jest tępy. Naostrzyć lub wymienić przyrząd tnący.
Zbyt duże wibracje podczas obracania cienkich przedmiotów obrabianych.	Przyrząd tnący znajduje się poniżej środkowej linii obrabianego przedmiotu.	Przyrząd tnący unieść do linii środkowej obrabianego przedmiotu.
	Wykonano zbyt agresywne cięcie. Zredukować ciśnienie robocze.
Zbyt duże wibracje podczas obracania dużych przedmiotów obrabianych lub misek.	Wrzeciennik i/lub konik nieprawidłowo ustawione na końcach obrabianego przedmiotu.	Skontrolować, czy końcówki obrabianego przedmiotu są prawidłowo umieszczone na wrzecienniku i/lub koniku.
	Obrabiany przedmiot jest niewyrównoważony.	Odciąć końcówkę obrabianego przedmiotu, aż przedmiot zostanie wyrównoważony.
Tokarka nie obraca się. Kabel nie jest podłączony do gniazdka.		Podłączać do gniazdka.
Tokarka nie wyłącza się. Uszkodzony lub wadliwy wyłącznik sieciowy i/lub wewnętrzne okablowanie.		Wtyczkę tokarki wyjąć natychmiast z gniazdka. Tokarkę można eksploatować dopiero po zleceniu jej naprawy wykwalifikowanemu technikowi serwisowemu.
Silnik nie włącza się Brak prądu Sprawdzić bezpiecznik sieciowy
		Przełącznik, kondensator Sprawdzić elektryka
		Uszkodzony przedłużacz Odłączyć wtyczkę sieciową, sprawdzić, w razie potrzeby wymienić
Podczas obróbki przedmiot obrabiany wibruje	Podczas obróbki przedmiot obrabiany luzuje się	Przestrzegać wskazówek dotyczących obróbki zawartych w instrukcji obsługi
	Brak środkowego wycentrowania	Przestrzegać wskazówek dotyczących obróbki zawartych w instrukcji obsługi
	Zbyt wysoka prędkość obrotowa	Wybrać niższą prędkość obrotową
Podczas obróbki przedmiot obrabiany wibruje	Ustawić zacisk mimośrodowy	Dolną nakrętkę sześciokątną obrócić o ok. 1⁄2 obrotu przy pomocy klucza nasadowego

Wszelkie uszkodzenia muszą być zgłaszane w przeciągu 8 dni od daty otrzymania towaru, w przeciwnym wypadku, prawo do reklamacji wygasa. Gwarantujemy, że w czasie trwania gwarancji wymienimy wszelkie części maszyny, które okażą się niesprawne na skutek wad materiału z jakiego zostały wykonane lub błędów w produkcji bez dodatkowych opłat pod warunkiem, że

maszyna będzie obsługiwana zgodnie z zaleceniami. W odniesieniu do części nie produkowanych przez nas, gwarancja obowiązuje tylko w przypadku naszych dostawców. Koszty instalacji nowych części są ponoszone przez klienta. Odszkodowania wynikłe z uszkodzeń maszyny oraz redukcje ceny zakupu maszyny w ramach reklamacji nie będą rozpatrywane.

Garantie RO
