BRUKSANVISNING DM460T SCHEPPACH

Förklaring av symbolerna på apparaten

	Varning! Om bruksanvisningens instruktioner ignoreras föreligger livsfara och risk för person- eller sakskador!
	Läs och följ anvisningarna i bruksanvisningen innan du börjar använda maskinen!
	Använd hörselskydd!
	Bär hårnät!
	Använd skyddsglasögon!
	Förbjudet att använda handskar!
	Skyddsklass II (dubbelisolering)

Innehållsförteckning:

1. Inledning....67
2. Maskinbeskrivning....67
3. Leveransomfång 67
4. Avsedd användning 67
5. Säkerhetsanvisningar....68
6. Tekniska specifikationer 70
7. Före idrifttagning 71
8. Montering och manövrering 71
9. Transport 73
10. Rengöring och underhåll 73
11. Lagring 74
12. Elektrisk anslutning 74
13. Kassering och återvinning....74
14. Felsökning 75

Sida:

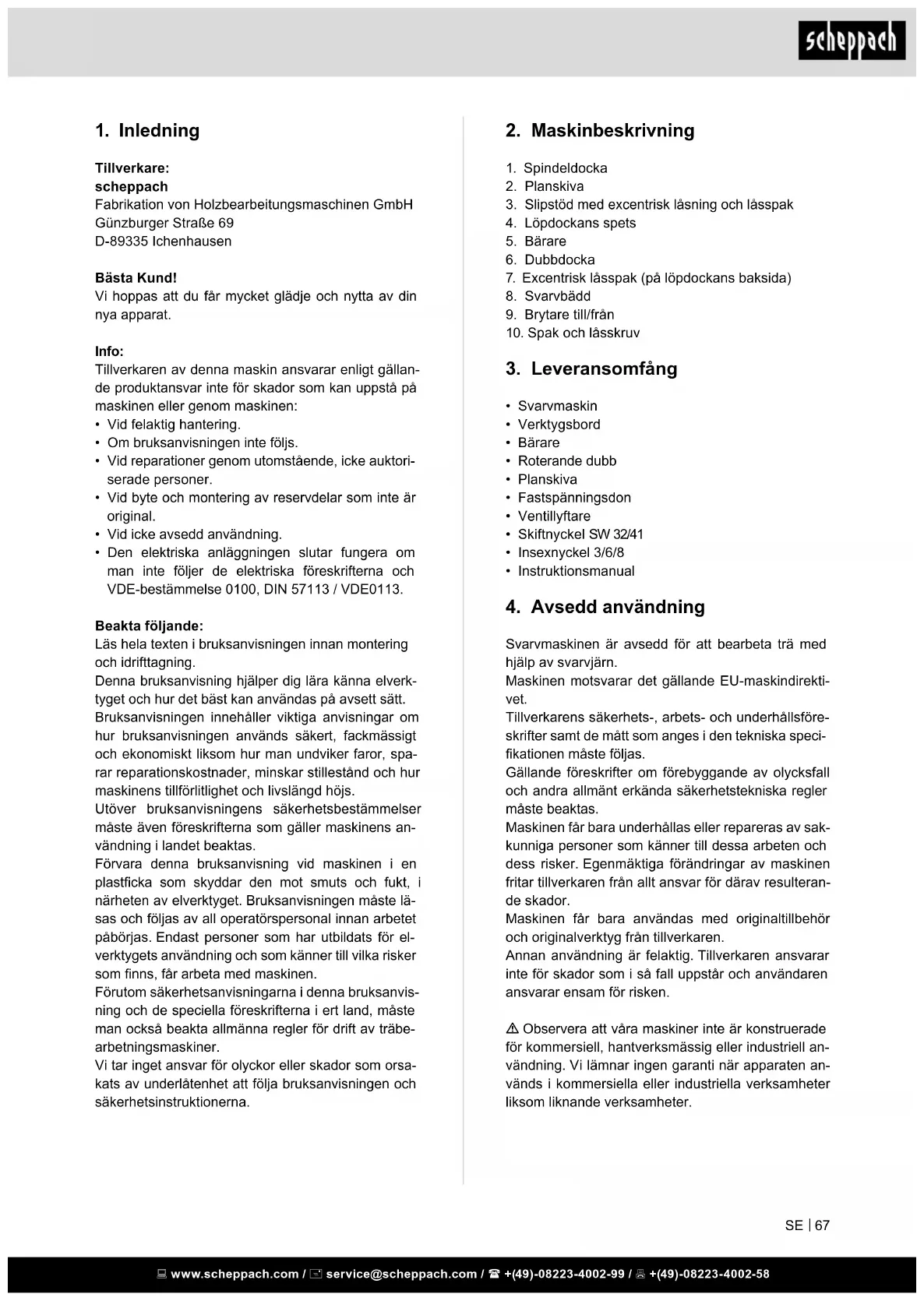

1. Inledning

Tillverkare:

scheppach

Vi hoppas att du får mycket glädje och nytta av din nya apparat.

Info:

Tillverkaren av denna maskin ansvarar enligt gällande produktansvar inte för skador som kan uppstå på maskinen eller genom maskinen:

• Vid felaktig hantering.
- Om bruksanvisningen inte följs.
- Vid reparationer genom utomstående, icke auktoriserade personer.
- Vid byte och montering av reservdelar som inte är original.
- Vid icke avsedd användning.
- Den elektriska anläggningen slutar fungera om man inte följer de elektriska föreskrifterna och VDE-bestämmelse 0100, DIN 57113 / VDE0113.

Beakta följande:

Läs hela texten i bruksanvisningen innan montering och idrifttagning.

Denna bruksanvisning hjälper dig lära känna elverktyget och hur det bäst kan användas på avsett sätt.

Bruksanvisningen innehåller viktiga anvisningar om hur bruksanvisningen används säkert, fackmässigt och ekonomiskt liksom hur man undviker faror, sparar reparationskostnader, minskar stillestånd och hur maskinens tillförlitlighet och livslängd höjs.

Utöver bruksanvisningens säkerhetsbestämmelser måste även föreskrifterna som gäller maskinens användning i landet beaktas.

Förvara denna bruksanvisning vid maskinen i en plastficka som skyddar den mot smuts och fukt, i närheten av elverktyget. Bruksanvisningen måste läsas och följas av all operatörspersonal innan arbetet påbörjas. Endast personer som har utbildats för elverktygets användning och som känner till vilka risker som finns, får arbeta med maskinen.

Förutom säkerhetsanvisningarna i denna bruksanvisning och de speciella föreskrifterna i ert land, måste man också beakta allmänna regler för drift av träbearbetningsmaskiner.

Vi tar inget ansvar för olyckor eller skador som orsakats av underlätenhet att följa bruksanvisningen och säkerhetsinstruktionerna.

2. Maskinbeskrivning

1. Spindeldocka
2. Planskiva
3. Slipstöd med excentrisk låsning och lässpak
4. Löpdockans spets
5. Bärare
6. Dubbdocka
7. Excentrisk låsspak (på löpdockans baksida)
8. Svarybädd
9. Brytare till/från
10. Spak och lässkruv

3. Leveransomfång

• Svarvmaskin
• Verktygsbord
  • Bärare
• Roterande dubb
• Planskiva
• Fastspänningsdon
• Ventillyftare
  • Skiftnyckel SW 32/41
• Insexnyckel 3/6/8
• Instruktionsmanual

4. Avsedd användning

Svarvmaskinen är avsedd för att bearbeta trä med hjälp av svarvjärn.

Maskinen motsvarar det gällande EU-maskindirektivet.

Tillverkarens säkerhets-, arbets- och underhållsföreskrifter samt de mått som anges i den tekniska specifikationen måste följas.

Gällande föreskrifter om förebyggande av olycksfall och andra allmänt erkända säkerhetstekniska regler måste beaktas.

Maskinen får bara underhållas eller repareras av sakkunniga personer som känner till dessa arbeten och dess risker. Egenmäktiga förändringar av maskinen fritar tillverkaren från allt ansvar för därav resulterande skador.

Maskinen får bara användas med originaltillbehör och originalverktyg från tillverkaren.

Annan användning är felaktig. Tillverkaren ansvarar inte för skador som i så fall uppstår och användaren ansvarar ensam för risken.

⚠ Observera att våra maskiner inte är konstruerade för kommersiell, hantverksmässig eller industriell användning. Vi lämnar ingen garanti när apparaten används i kommersiella eller industriella verksamheter liksom liknande verksamheter.

Allmänna säkerhetsanvisningar för elektriska verktyg

⚠ WARNING: Läs alla säkerhetsanvisningar, instruktioner, illustrationer och tekniska specifikationer som medföljer detta elverktyg.

Om du inte följer säkerhetsanvisningarna och de angivna instruktionerna finns risk för elstötar, bränder och/eller allvarliga personskador.

Spara alla säkerhets- och bruksanvisningar.

Uttrycket „elverktyg“, som används i säkerhetsanvisningarna innebär ett eldrivet elektriskt verktyg (med elkabel) eller ett batteridrivet elektriskt verktyg (utan elkabel).

1. Säkerhet på arbetsplatsen

a) Håll din arbetsplats ren och sörj för god be- lysning. Oordning och dålig belysning på arbets- platsen kan leda till olyckor.
c) Använd inte elverktyget i omgivningar med explosionsrisk eller i närheten av brännbara vätskor, gaser eller damm. Elektriska verktyg bildar gnistor som kan antända damm eller ångor
c) Håll barn och andra personer borta under användningen av det elektriska verktyget. Om uppmärksamheten avleds kan det hända att du förlorar kontrollen över elverktyget.

2. Elektrisk säkerhet

a) Maskinens stickkontakt måste passa i eluttaget. Stickkontakten får inte ändras på något sätt. Använd ingen adapter tillsammans med skyddsjordade elverktyg. Oförändrade stickkontakter och passande eluttag minskar risken för elchock.
b) Undvik kroppskontakt med jordade ytor som till exempel på rör, värmeelement, spisar och kylskåp. Risken för elchock är högre om din kropp är jordad.
c) Håll elektriska verktyg borta från regn eller fukt. Om vatten tränger in i ett elektriskt verktyg ökar detta risken för elchock.
d) Använd kabeln endast för sitt avsedda ändamål, inte för att bära eller hänga upp maskinen eller för att dra stickkontakten ur eluttaget. Håll elkabeln borta från värme, olja, skarpa kanter eller rörliga maskindelar. Skadade eller intrasslade kablar ökar risken för elchock.
e) Använd endast förlängningskablar som är avsedda för utomhus bruk om du använder ett elektriskt verktyg utomhus. Användning av en förlängningskabel som är avsedd för utomhus bruk minskar risken för elchock.

f) Användning av en förlängningskabel som är avsedd för utomhus bruk minskar risken för elchock. Anslutning av en elfelsbrytare minskar risken för elchock.

3. Personlig säkerhet

a) Arbeta koncentrerat och förständigt när du använder ett elektriskt verktyg. Använd inte maskinen om du är trött eller under inflytande av droger, alkohol eller mediciner. Ett ögonblicks koncentrationslöshet vid användning av elverktyget kan leda till allvarliga skador.
b) Bär personlig skyddsutrustning och alltid skyddsglasögon. Att ha på sig skyddsutrustning, t ex. gasmask, halkfria skor, hjälm eller hör-selskydd, vartefter sort och användning av det elektriska verktyget minskar risken för person-skador.
c) Undvik att maskinen startas oavsiktligt. Försäkra dig om att det elektriska verktyget är avstängt innan du ansluter det till elförsörjningen eller batteriet eller innan du lyfter eller bär det. Om du har fingret på reglaget när du bär maskinen eller ansluter det till strömmen i påslaget tillstånd, kan detta leda till olyckor.
d) Avlägsna justeringsverktyg och skruvnycklar innan du startar verktyget. Om ett verktyg eller en skruvnyckel befinner sig i maskinens rörliga del kan detta leda till personskador.
e) e) Undvik en icke normal kroppshållning. Stå stadigt och håll balansen. Därigenom kan du kontrollera elverktyget bättre i oväntade situationer.
f) Bär lämplig klädsel. Bär inga löst sittande kläder eller smycken. Håll hår, kläder och handskar borta från rörliga delar. Löst sittande klädsel, smycken eller långt hår kan fastna i rörliga delar.
g) Se till att anordningar för dammsugning och uppfångning av damm är ordentligt anslutna och används på rätt sätt om sådana kan monteras. En dammsugare kan minska de hälsorisker som uppstår vid dammutveckling.
h) Låt dig inte invaggas i falsk säkerhet och bryt inte mot säkerhetsreglerna för elverktyg, även om du känner till elverktyget när du använt det många gånger. Oaktsam hantering kan leda till allvarliga personskador inom bråkdelar av sekunder.

4. Användning och hantering av elverktyget

a) Överbelasta inte elverktyget. Använd det elektriska verktyg som din arbetsuppgift är avsedd för. Med passande elektriska verktyg kan du arbeta bättre och säkrare inom önskat prestandaområde.

b) Använd inte ett elektriskt verktyg om reglaget är skadat. Ett elektriskt verktyg som man inte längre kan slå av och på är farligt och måste repareras.
c) Dra kontakten ur eluttaget och/eller avlägsna batteriet innan du utför justeringar på maskinen, byter tillbehör eller lägger ifrån dig maskinen. Dessa försiktighetsåtgärder minskar risken för att elverktyget startas oavsiktligt.
d) Förvara elektriska verktyg utom räckhåll för barn när de inte används. Låt inte personer använda elverktyget om de inte vet hur man ska hantera det eller om de inte har läst dessa anvisningar. Elektriska verktyg är farliga om de används av oerfarna personer.
e) Vårda dina verktyg omsorgsfullt. Kontrollera att rörliga maskindelar funktionerar utan problem och inte sitter fast, att inga delar är trasiga eller skadade på ett sätt som påverkar elverktygets funktion. Lämna in skadade delar på reparation innan du använder elverktyget. Många olyckor har förorsakats av dåligt skötta elektriska verktyg.
f) Håll skärverktyg skarpa och rena. Noggrant skötta skärverktyg med skarpa klingor fastnar mer sällan och är lättare att hantera.
g) Använd elektriska verktyg, tillbehör, insatser osv. enligt dessa anvisningar och på det sätt som föreskrivs för den specifika maskinen. Ta hänsyn till arbetsomständigheterna och den uppgift som ska utföras. Användning av elektriska verktyg för andra ändamål än de som avsetts kan leda till farliga situationer.
h) Håll alltid handtag och greppytor torra, rena och fria från olja och fett. Hala handtag och greppytor tillåter inte säker användning och kontroll av elverktyget i oförutsedda situationer.

5. Service

a) Låt endast kvalificerad teknisk personal reparera ditt elverktyg och endast med reservdelar i original. På så sätt garanteras en säker användning av elverktyget.

Varning! Elverktyg alstrar ett elektromagnetiskt fält under drift. Under vissa omständigheter kan fältet störa aktiva eller passiva medicinska implantat. För att minska risken för dödsfall eller allvarliga skador rekommenderar vi därför personer med medicinska implantat till att höra med sin läkare och kontakta tillverkaren av det medicinska implantatet innan verktyget används.

Säkerhetsanvisningar för svarvbänken

- Bekanta dig med maskinens egenskaper och med svarvtekniken innan du börjar använda maskinen.

• Se efter om arbetsstycket har sprickor eller knastar. Hoplimmande ytor måste vara fullständigt härdade före vändning.
• Försäkra dig om att arbetsstycket är säkert fastlåst och att all monterad utrustning är fixerad.
• Kontrollera att arbetsstycket kan roteras fritt för hand innan du startar maskinen.
• Håll händer och fingrar borta från roterande arbetsstycken.
• Stäng av maskinen och vänta tills den har stannat innan du ställer in arbetsstycket, dubbdockan eller verktygsbordet.
• Underhåll, inställning, kalibrering och rengöring får endast utföras med avstängd motor.
• Maskinen får endast användas med svarvmejslar.
• Lägg undan svarvmejslarna på ett säkert sälle innan du lämnar arbetsplatsen.
• Kör inte svarvmaskinen utan käpor och skyddsanordningar.
• Håll svarvredskapen vassa.
• Använd alltid den lägsta hastigheten när du börjar arbeta med ett nytt arbetsstycke.
• Stoppa alltid svarvmaskinen med den långsam- maste hastigheten. Om svarvmaskinen kör med så hög hastighet att den vibrerar finns det risk att arbetsstycket kastar eller att skärverktyget slits ur händerna.
• Se till att svarvredskapen inte hugger fast i arbetsstycket. Träet kan splittras eller kastas ut ur svarv-bänken.
• Verktygsbordet ska alltid positioneras över svarvmaskinens mittlinje när ett arbetsstycke formas.
• Innan du fäster ett arbetsstycke på frontplattan ska du först forma det så grovt som möjligt för att göra det så runt som möjligt. Det minimerar vibrationer under svarvningen. Fäst alltid arbetsstycket säkert i frontplattan. I annat fall kan arbetsstycket kastas ut ur svarvmaskinen.
• Använd en borste eller tryckluft för att ta bort spån, använd aldrig händerna. Spånen är vassa.
• Skärverktyget måste alltid sitta fast ordentligt i spännchucken samt vara inställt så att den utskjutande delen begränsas av trästycket. Det minskar risken att verktyget bryts eller böjs.
• Svarvmaskinen får inte korsas medan den är igång.
• Arbetsstycket måste föras in i ett svarvredskap mot rotationsriktningen. Arbetsstycket ska alltid rotera i riktning mot dig.
• Lämna inte maskinen utan uppsikt så länge den är ansluten till ett eluttag. Stäng av den och dra ut kontakten ur uttaget innan du lämnar maskinen.
• Produkten är inte en leksak. Förvaras oåtkomligt för barn.

• Somligt stoft som bildas under svarvning, sågning, slipning, borrning och andra liknande arbeten innehåller kemikalier som är kända för att orsaka cancer, fosterskador eller andra skador i reproduktionssystemet. Exempel på sådana kemikalier är:

• Bly ur blyfärg.

• Kristallina kiseldioxider ur tegel, cement och andra murverksprodukter.
• Arsenik och krom ur kemiskt behandlat trä.

- Risken varierar beroende på hur ofta du arbetar med sådana produkter. För att reducera exponeringen för dessa kemikalier: Arbete i ett väl ventilerat utrymme och använd godkänd skyddsutrustning, exempelvis dammfiltermasker som är speciellt framtagna för att filtrera bort mikroskopiskt små partiklar.

- Personer som har pacemaker ska rådgöra med sin läkare innan användning. Elektromagnetiska fält i närheten av pacemakern kan orsaka störningar i dess funktion eller till att den slutar fungera. Vidare gäller för personer med pacemaker:

- Undvik att arbeta ensam.

• Sörj för korrekt underhåll och kontroller för att förhindra elstötar.
• Varningarna, försiktighetsåtgärderna och anvisningarna som beskrivs i den här användarhandboken kan inte täcka alla tänkbara förutsättningar och situationer. Operatören måste förstå att sunt förnuft och försiktighet är faktorer som inte kan byggas in i denna produkt, utan måste tillhandahållas av operatören själv.

Ytterligare säkerhetsanvisningar för planskivornas användning

• Säkerställ att planskivan har rätt storlek för att stötta arbetsstycket.
• Säkerställ att arbetsstycket är säkert fäst i planski- van.
• Forma arbetsstycket så nära den slutgiltiga formen som möjligt innan du monterar det i en planskiva.
• Använd endast ett stämjärn för att vrida planskivan. Skärmejslar kan lätt slitas ur händerna.
• Se till att svarvmejseln inte stör lässkruvarna på arbetsstyckets färdigmätt.

Restrisker

Elverktyget har tillverkats enligt senaste tekniska rön och vedertagna säkerhetstekniska regler. Trots detta kan det uppstå vissa restrisker vid arbetet.

• Bearbeta endast utvalt virke utan fel som: kvist-ställen, tvärsprickor, ytsprickor. Trä med felaktigheter tenderar att splittras och blir till en risk vid arbetet.
• Virke som inte är noggrant limmat kan explodera på grund av centrifugalkraften vid bearbetningen.
• Innan det obearbetade arbetsstycket spänns fast ska det kapas till i kvadratform och centreras. Var noga med säker fastspänning. Obalans i arbetsstycket leder till skaderisk.

• Skaderisk på grund av osäker verktygsstyrning när verktygsbordet inte är exakt positionerat och svarvverktyget är trubbigt. Förutsättning för fackmässig svarvning är ett felfritt, vasst slipat svarvverktyg.

• Hälsofara på grund av det roterande arbetsstycket vid långt huvudhår och vida kläder. Använd personlig skyddsutrustning såsom härnät och tätt åtsittande kläder.

• Hälsofara på grund av trästoft eller träspån. Bär personliga skyddsutrustningar som ögonskydd och dammask.
• Hälsofara på grund av ström vid användning av icke korrekta elanslutningsledningar.
• Trots alla vidtagna åtgärder kan det finnas risker som inte är uppenbara.
• Kvarstående risker kan minimeras om "Säkerhetsanvisningar" och "Avsedd användning" liksom bruksanvisningen beaktas tillsammans.
• Innan inställnings- eller underhållsarbeten utförs stänger man av apparaten och drar ut nätstickkontakten.

6. Tekniska specifikationer

Mått L x B x H mm 940 x 270 x 420

Dubbhöjd mm 190
Spindelhuvudets gänga M 33
Spindelhuvudets kona MK 2
Dubbhöjd över bordet mm 152
Dubbavstånd mm 457
Diameter över prisma mm 305
Diameter mellan dubbar mm	240
Verktygssupport längd mm	150
Vikt kg 34,8
Svarvspindel med dämmtitå spärkullager
Varvtal 1/min	650 / 1000 / 1450 / 2000 / 3000
Dubbdocka
Konisk dubbdocka	MK 2
Löpdockans hål (ihålig spindel) ø mm	9,5
Dubbjustering mm	47
Drivning
Elmotor	220 – 240V~ / 50 Hz
Ineffekt P1 kW	0,55
Uteffekt P2 kW	0,30
Varvtal 1/min	1400
Motorskydd	och
Underspännings-utlös- ning	och
Brytar-/ kontaktkombination	Nätstickkontakt
Driftläge	S1

* Drifttyp S1, kontinuerlig drift

Bullervärden

Bullervärdena har fastställts i enlighet med EN 62841.

Ljudtrycksnivå (tomgång) L_pA	61,3 dB(A)
Ljudtrycksnivå (bearbetning) L_pA	78,7 dB(A)
Osäkerhet K_pA	3 dB
Ljudeffektnivå (tomgång) L_WA	74,3 dB(A)
Ljudeffektnivå (bearbetning) L_WA	91,7 dB(A)
Osäkerhet K_WA	3 dB

Med förbehåll för tekniska ändringar!

Använd ett hörselskydd.

Buller kan orsaka hörselskador. De sammanlagda vibrationsvärdena (vektorsumma i tre riktningar) bestäms enligt EN 62841.

7. Före idrifttagning

• Öppna förpackningen och ta ut enheten försiktigt.
• Ta bort förpackningsmaterialet, förpacknings-/ och transportsäkringar (om det finns).
• Kontrollera att leveransomfånget är fullständigt.
• Kontrollera enheten och tillbehör för transportskador.
• Om möjligt, ha kvar förpackningen fram till utgången av garantiperioden.

OBSERVERA

Maskinen och förpackningsmaterialet är inga leksaker! Barn får inte leka med plastpåsar, folie och smådelar! Risk för kvävning eller andra skador!

• Maskinen måste ställas upp så att den står stadigt, d.v.s. skruvas fast på en arbetsbänk, på underredet eller liknande.
• Alla skydds- och säkerhetsanordningar måste vara korrekt monterade på maskinen innan du börjar använda den.
• Var uppmärksam på främmande material i redan bearbetat trä, som t,ex, spikar eller skruvar o.s.v.
• Innan du ansluter maskinen kontrollerar du att uppgifterna på märkskylten motsvarar dem som gäller för elnätet.
• Maskinen får bara anslutas till ett korrekt installerat jorduttag som är säkrat med minst 16 A.

8. Montering och manövrering

⚠ Varning! Skaderisk!

Förbered arbetsplatsen där elmaskinen ska stå. Se till att det finns tillräckligt gott om plats för en säker och störningsfri drift. Elmaskinen är konstruerad för arbete inomhus och måste stå stadigt på ett jämnt och fast underlag.

⚠ Viktigt! Dra alltid ut elkontakten innan du påbörjar underhålls-, återställnings- eller monteringsarbeten på maskinen!

Observera säkerhetsföreskrifterna i bruksanvisningen innan maskinen sätts igång. Ta bort spinndom eller skruvnyckel från spindel och fastsättningsverktyg.

Inställning av varvtal

Varvtalinstäljningen får endast utföras vid uttagen stickkontakt! Det korrekta varvtalet finns angivet i varvtals diagrammet på spindeldockan.

Varvtalsdiagrammet är avsedd för mellanhårt, torrt trä. Det passande varvtalet grundar sig på olika faktorer, såsom:

• träslag och kvalite
• lagrat, torrt trä
  • arbetsstyckets diameter och längd
• kantigt aller ostadigt trä
• breda, försvarvade, stabila arbetsstycken
• arbetsstycken av sammanlimmat trä

Framgångsrik svarvning fås inte av ett högt varvtal, utan är snarare ett resultat av korrekt användning av maskinen.

Riktlinjer för varvtalinställning

Lågt varvtal för:

• arbetsstycken med stor diameter
- hårda arbetsstycken med stor diameter
- långa, ostadiga arbetsstycken
• arbetsstycken av limmat trä

Varvtalinställning, Bild 2+3

• Oppna skyddskåpan. Vrid lässkruven ett kvarts varv till vänster.
• Lossa kanthälsskruven (C).
• Lyft elektromotorn med hjälp av spaken (2) och flytta remmen till önsket läge. Remmen skall ligga exakt i spå ren på remskivan.
• Sänk ned elektromotom och spänn remmen genom att trycka lätt på spaken (2). Dra åt kanthålsskruven (C).

ANVISNING

Extremt hög remspänning sliter snabbare på remmen.

• Stäng skyddskåpan och vrid lässkruven ett kvarts varv till höger.
• Vid mycket ostadiga arbetsstycken, välj ett varvtal minst ett läge lägre än det angivna.

Medbringaren används uteslutande för bearbetning „mellan dubbama“.

Planskivan används vid bearbetning av flata större arbetsstycken.

Bye av spännverktygen

• Lossa det gängade stiftet (5) på spännverktygets skaft.
• Håll fast spindeln med dornen, lossa utspänningsverktyget med sexkantsnyckeln.

• Efter att dubbdockan har lossats kan den flyttas över he la prismat och spännas fast när som helst, oavsett av stån det till spindeldockan.
• Fastsättning av ett arbetsstycke mellan centre-ringsspetsarna; lossa spannskruven (1), dra ut dubben ca. 20 mm och spänn fast.
• Ställ dubbdockan mot arbetsstycket och placera dubb dockens spets i arbetsstyckets fördjupade mittmarkering.
• Drag ut dubben i dubbdockan så långt tills spetsen sitter fast i trät. Drag åt spännskruven (1).
• Vrid runt på arbetsstycket med handen och kontrollera att arbetsstycket sitter fast ordentligt mellan dubbama och att det roterar fritt.

Byte av löpdockans spets, Bild 1, 4

- Vrid löpdockans dubbrör till spetsen kan tas loss.

Verktygssupport, Bild 1, 3

• Supporten säkrar arbetsföringen av verktygen och fungerar samtidigt som ett stöd för handen.
• För höjd inställning av supporten; lossa spännspaken (2), dra i pilens riktning.
• Placera supporten ca. 1-3 mm från arbetsstycket. Kon trol lera inställningen genom att vrida runt arbetsstycket med handen.
• Spänn fast verktygssupporten ca. 3 mm ovanför arbets styck ets axel. Kontrollera inställningen ännu en gång att vri da runt arbetsstycket.
• Efter att centreringsspaken (1) har lossats, kan stödet flyt tas längs hela prismat samt i tvärriktning mot arbets stycket. Dessutom kan stödet vippas 450 åt bägge sidor.

- För bearbetning av en planyta, vrid supporten 90 och pla cera den mot ytan som skall bearbetas. Placera supporten upp till ca. 6 mm under arbetsstyckets axel, beroende på svarvverktyg.

Verktygsföring, Bild4

Exempler på verktygsföring vid bearbetning av de vanligaste formema. Efter att har stromanslutits, är den också driftsklar. Observera bruksanvisningen „Elektriskanslutning“.

Starta och stänga av Bild 1

• Tryck på Till-brytaren (9/1") för att starta maskinen.
• Tryck på Från-brytaren (9/0") för att stänga av ma- skinen.

Var försiktig: Apparaten startar direkt med det inställda varvtalet.

Varvtalsjustering Bild 1

Det korrekta varvtalet måste ställas in så att det passar till arbetsstycket som ska bearbetas.

Viktig information om användningen

• Vi rekommenderar att du läser på facklitteratur som behandlar svarvteknik.
• När du väljer trä som ska svarvas ska du vara uppmärksam på om det har knastar eller krymper. Använd endast trä utan sprickor och knastar (om knastarna är små ska du vara uppmärksam när du trycker svarvredskapet mot träet).
• Kontrollera alltid att delen som ska formas sitter fast ordentligt genom att dra i den. Varning! Dra ut elkontakten!
• Använd endast original-svarvredskap som är vassa.
• När du svarvar träskivor ska du inte stå i arbetsstyckets flygbana.
• Om stora delar med obalanserad tyngdpunkt ska svaras ska du först såga den så nära den slutgiltiga formen som möjligt med en band- eller lövsåg. Om delarna som ska formas är mycket obalanserade utgör de en risk för din hälsa och maskinens livslängd.
• Börja alltid svarva nya arbetsstycken med den lägst möjliga hastigheten och öka hastigheten när det svarvade arbetsstyckets massivitet ökar.
• Använd inte träskivor med krympsprickor eftersom det finns en stor risk att de sprängs på grund av höga centrifugalkrafter.
• Överskrid inte arbetsstyckenas maximala storlek.
• Om verktyg blockeras: Dra först ut elkontakten innan du påbörjar felsökningen.
• När du ska svarva ställer du dig vid maskinen i en position där du effektivt kan föra mejseln med verktygshållaren.
• Använd bara svarvredskap som rekommenderas för svarvningsarbeten.

Arbetsinstruktioner

En förutsättning för professionell svarvning är ett perfekt och väslipat svarvverktyg.

Materialurval

• Trä för svarvning skall vara av god kvalite, utan några fel, såsom tvärsprickor, ytsprickor eller kvistar. Skört trä spricker lätt och utgör därmed en risk för både användaren och maskinen.
• Hoplimmade arbetsstycken bör endast bearbetas av erfaren handverkare. Det är viktigt att hoplimmade ar bets stycken är sammanpressade ordentligt utan några sva ga punkter, eftersom det annars kan explodera på grund av centrifugalkfaften.

Anvisning: För att verkligen behärska svarvningens grund principer bör olärda endast arbeta med massivt material.

Förberedelse av material

• För att kunna svarva längdträ, skall materialet först skä ras till fyrkantiga stycken.
• För svarvning av tvärträ, skall materialet först skäras till grovt. Den grova utsågningen görs med en bandsåg. Det är lämpligt att såga ut till åttahömiga stycken, eftersom det reducerar vibrationema.

Centrering avarbetsstycken, Bild 5

Centreringen av de förberedda arbetsstyckena är ett viktigt arbetsmoment innan de sätts in i maskinen.

Centrera betyder att inpassa medelpunkten på arbetsstycket och markera punkten med ett centrumdorn.

Gör en fördjupning på 1,5 till 2 mm 0 i medelpunkten. Om arbetsstycket inte centreras exakt, uppstår för stora vibrationer på grund av obalansen. Det kan också ske att arbetsstycket slungas ut.

ANVISNING:

Exakt centrering avarbetsstycket ger en jämn rota- tion.

Under svarvarbetet

- Ett grovt arbetsstycke skall bearbetas med ett lågt varv tal. Först efter förbearbetningen, det vill säga när arbets stycket har fått en grundform och roterar jämnt, kan varvtalet höjas.

STÄNG AV MOTORN - DRAG UT STICKKONTAKTEN

- Den roterande dubbspetsen skall emellanåt justeras med handratten. Det får endast ske vid avstängd motor. Dubb spetsen skal sitta fast i trät. Vrid runt arbetsstycket med handen för att kontrollera att det sitter säkert.

Markering av arbetsstycke

Ibland måste arbetsstycket tas ut innan det är färdigsvarvat. Det är då fördelaktigt att först göra en markering på arbets stycket och medbringaren.

Vid återisättningen skall markeringarna på arbetsstycket och medbringaren överensstämma.

Facklitteratur

Hos specialhandeln finns lämplig facklitteratur om svar v ning. Det kan vara en stor hjälp för både nybörjaren och den erfarne att läsa något av det och man får många nya ideer.

9. Transport

1. Stäng av elverktyget före all transport och avskilj systemet från elnätet.
2. Var minst två när elverktyget bärs. Bär elverktyget i maskinbädden (8).
3. Skydda elverktyget mot slag, stötar och starka vibrationer, t.ex. vid transport i fordon.
4. Säkra elverktyget mot att tippa och glida.
5. Använd inte skyddsanordningar för hantering eller transport.

10. Rengöring och underhåll

⚠ Varning!

Dra ut nätstickkontakten innan inställning, underhåll eller reparation utförs!

Allmänna underhållsåtgärder

Torka av spån och damm från maskinen med en duk med jämna mellanrum. Olja in roterande delar en gång i månaden för att förlänga redskapens livslängd. Olja inte in motorn.

Använd inte frätande medel för att rengöra plasten.

• Alla skydds- och säkerhetsanordningar måste omedelbart sättas tillbaka efter avslutade reparations- och underhållsarbeten.
• Vid verktygsbyte skall spindelgångan på verktygshållaren rengöras och oljas in lätt.
• Dubbröret i dubbdockan skall ibland tagas ut, rengöras och sprayas med torrt glidmedel. Fetta in gängspindeln.
• Centreringsspaken på dubbdockan och verktygssupporten skall kontrolleras och vid behov justeras. Justeringen görs genom att draga åt sexkantmuttern under klämklon.
• Kontrollera driftsremmen och byt ut vid behov.

Underhåll

Inuti enheten finns inga delar som behöver underhåll.

Serviceinformation

Tänk på att produktens följande delar slits naturligt eller under bruk, eller att följande delar används som förbrukningsmaterial.

Slitdelar*: Svarvstål,, kolborstar, fläktremmens

* Ingår inte obligatoriskt i leveransen!

Specialtillbehör

Artikel Art. Nr.

Svarvförlängning 4902301701

Ytterligare verktyg 5 st 88002716

Ytterligare verktyg 6 st 88002717

Trebackschuck ∅ 100 mm 7400 8900

Fyrbackschuck ∅ 125 mm 7400 7400

Medbringarskiva ∅ 80 mm 7400 8800

Skruvchuck 7400 7200

Sprundchuck ∅ 30 mm 7400 8600

Sprundchuck ∅ 40 mm 7400 7300

Sprundchuck ∅ 60 mm 7400 8700

Chuck 3 – 16 mm konisk dorn MK 2 7400 7700

Du hittar fler tillbehör i vår katalog på

www.scheppach.com.

11. Lagring

Lagra apparaten och dess tillbehör på en mörk, torr och frostfri plats som inte är tillgänglig för barn. Den optimala lagertemperaturen ligger mellan 5 och 30 °C.

Förvara elverktyget i originalförpackningen.

Täck över elverktyget för att skydda det mot damm eller fukt.

Förvara bruksanvisningen vid elverktyget.

Den installerade elmotorn är ansluten så att den är redo för drift. Anslutningen motsvarar tillämpliga VDE- och DIN-bestämmelser. Kundens nätanslutning liksom den använda förlängningskabeln måste motsvara dessa föreskrifter.

Viktiga anvisningar

Vid överbelastning av motorn stängs den av automatiskt. Efter en avkylningstid (tidsmässigt olika) kan motorn återigen slås på

Skadad elanslutningsledning

På elektriska anslutningsledningar uppstår ofta isolationsskador.

Orsaker till detta kan vara:

- tryckställen när anslutningsledningar förs genom fönster- eller dörröppningar.

- Knäckställen genom felaktig fastsättning eller styrning av anslutningsledningen.

• Snittställen genom att anslutningsledningen körts över.
• Isolationsskador genom ryck ur vägguttaget.
• Sprickor genom isolationens åldring.

Sådana skadade elanslutningsledningar får inte användas och är på grund av isolationsskadorna livsfarliga.

Kontrollera regelbundet anslutningsledningar för skador. Se upp så att anslutningsledningen inte är ansluten till elnätet vid kontrollen.

Elektriska anslutningsledningar måste motsvara tilllämpliga VDE- och DIN-bestämmelser. Använd endast anslutningssladdar med märkningen H05VV-F.

Enligt föreskrift ska typbeteckningen vara tryckt på anslutningskabeln.

Växelströmsmotor

• Nätspänningen måste vara 220–240 V\~ 50 Hz.
• Förlängningskablar upp till 25 m måste ha ett tvär-snitt på 1,5 mm2.

Anslutningar och reparationer av elektrisk utrustning får endast utföras av kvalificerade elektriker.

Uppge följande information om du har frågor:

• Motorns strömtyp
• Märkskyltens uppgifter
• Uppgifter på motorns märkskylt

13. Kassering och återvinning

Maskinen ligger i en förpackning för att förhindra transportskador.

Denna förpackning är råmaterial och kan därför återanvändas eller tillföras råvarukretsloppet. Maskinen och dess tillbehör består av olika material, som t.ex. metall och plast.

Bortskaffa defekta komponenter som farligt avfall.

Fråga i fackhandeln eller hos lokala myndigheter!

Släng inte uttjänta apparater tillsammans med hushållsavfall!

Denna symbol anger att produkten inte får kastas tillsammans med hushållsavfall i enlighet med direktivet om avfall som utgörs av eller innehåller elektriska eller elektroniska produk-

ter (2012/19/EU) och nationell lagstiftning. Produkten ska lämnas in på en för ändamålet avsedd uppsamlingsplats. Detta kan t.ex. ske genom återlämning vid köp av en liknande produkt eller genom inlämning på ett auktoriserat insamlingsställe för återvinning av uttjänta elektriska och elektroniska produkter. Felaktig hantering av uttjänta maskiner kan på grund av de potentiellt farliga ämnena som ofta ingår i elektrisk och elektronisk utrustning ha en negativ inverkan på miljön och människors hälsa. Genom korrekt kassering av denna produkt kommer du att bidra till en effektiv användning av naturresurser.

För information om kassering av uttjänt utrustning för återvinning, kontakta kommunen för att ta reda på var din närmsta återvinningscentral finns för deponering av elektrisk och elektronisk utrustning.

14. Felsökning

Störning Möjliga orsaker Åtgärd
Snittkvaliteten är dålig. Svarvredskapet är slött. Slipa eller byt svarvredskapet.
För stark vibration när tunna arbetsstycken svarvas.	Svarvredskapet befinner sig under arbetsstyckets mitt.	Lyft upp svarvredskapet till arbetsstyckets mittlinje.
	För aggressivt svarvat. Reducera arbetstrycket.
För stark vibration när större arbetsstycken eller skålar svarvas.	Spindel- och/eller dubbdockan är felaktigt placerade vid arbetsstyckets ändar.	Kontrollera om arbetsstyckesspetsarna sitter korrekt mot arbetsstyckets centrum på spindeldockan och/eller dubbdockan.
	Arbetsstycket är inte balanserat. Kapa	arbetsstyckets ände tills det är balanserat.
Svarvmaskinen roterar inte.	Kabeln är inte anslutet till eluttaget. Anslut till eluttaget.
Svarvmaskinen stängs inte av.	Skadad eller defekt elkontakt och/eller på internt kablage.	Dra genast ut svarvmaskinens kontakt ur eluttaget.Använd inte svarvmaskinen innan den har reparerats av en kvalificerad servicetekniker.
Motor startar inte Ström saknas Kontrollera nätsäkring
Arbetsstycket kastar vid bearbetning	Arbetsstycket lösgör sig vid bearbetning	Se arbetsanvisningarna i bruksanvisningen
	Centreringen ej i mitten	Se arbetsanvisningarna i bruksanvisningen
	För högt varvtal	Välj lågt varvtal
Varken slipstödet eller löpdockan kan låsas	Inställning av excenterlåset	Efterdra sexkantsmuttern på undersidan ca. 1⁄2 varv med en hylsnyckel

Forklaring av symbolene på apparatet

- Trykksteder, när tilkoblingsledninger föres gjennom vinduer eller dørsprekker.

Defekt elektrisk tilslutningsledning

Der opstår ofte isoleringsskader på elektriske tilslutningsledninger.

Med denna maskin följer en 24 månaders garanti. Garantin täcker endast material- och konstruktionsfel. Defekta delar ersätts utan omkostningar, men kunden står för installationen. Vår garanti täcker endast orginal-delar. Anspråk på garanti öreligger inte för: garantin täcker ej, transportska

dor, skador orsakade av felaktig behandling och då skötselföreskrifter inte beaktats. Vidare kan garantikrav endast ställas för maskiner som inte har reparerats av tredje part.

Záruka SK

Med denna maskin följer en 24 månaders garanti. Garantin täcker endast material- och konstruktionsfel. Defekta delar ersätts utan omkostningar, men kunden står för installationen. Vår garanti täcker endast orginal-delar. Anspråk på garanti öreligger inte för: garantin täcker ej, transportska

dor, skador orsakade av felaktig behandling och då skötselföreskrifter inte beaktats. Vidare kan garantikrav endast ställas för maskiner som inte har reparerats av tredje part.
