NÁVOD K OBSLUZE DM460T SCHEPPACH

1. Varnost na delovnem mestu

Vysvětlení symbolů na přístroji

	Varování! Při nedodržení možné nebezpečí ohrožení života, nebezpečí zranění nebo poškození nástroje!
	Před uvedením do provozu si přečtěte a dodržujte návod k obsluze a bezpečnostní pokyny!
	Noste ochranná sluchátka!
	Noste vlasovou sit'ku!
	Noste ochranné brýle!
	Používání rukavic zakázáno!
	Třída ochrany II (dvojitá izolace)

Obsah:

1. Úvod....167
2. Popis zařízení....167
3. Rozsah dodávky 167
4. Použití v souladu s určením 167
5. Bezpečnostní pokyny 168
6. Technické údaje....170
7. Před uvedením do provozu 171
8. Montáž a obsluha....171
9. Přeprava 173
10. Čištění a údržba 173
11. Skladování.... 174
12. Elektrické připojení 174
13. Likvidace a recyklace.... 174
14. Odstraňování poruch.... 175

Strana:

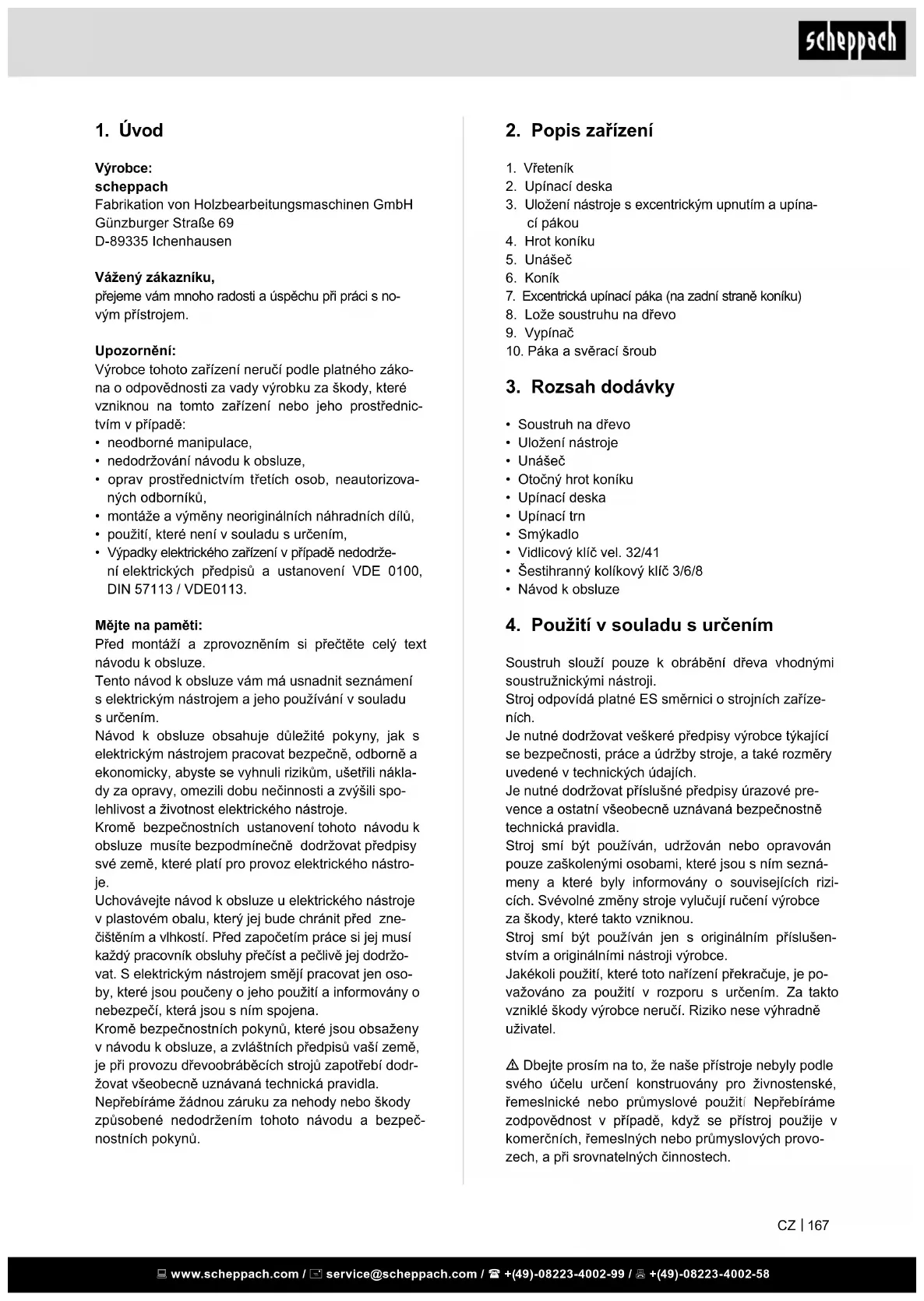

1. Úvod

Výrobce:

scheppach

přejeme vám mnoho radosti a úspěchu při práci s novým přístrojem.

Upozornění:

Výrobce tohoto zařízení neručí podle platného zákona o odpovědnosti za vady výrobku za škody, které vzniknou na tomto zařízení nebo jeho prostřednic-tvím v případě:

• neodborné manipulace,
• nedodržování návodu k obsluze,
• oprav prostřednictvím třetích osob, neautorizovaných odborníků,
• montáže a výměny neoriginálních náhradních dílů,
• použití, které není v souladu s určením,
• Výpadky elektrického zařízení v případě nedodržení elektrických předpisů a ustanovení VDE 0100, DIN 57113 / VDE0113.

Mějte na paměti:

Před montáži a zprovozněním si přečtěte celý text návodu k obsluze.

Tento návod k obsluze vám má usnadnit seznámení s elektrickým nástrojem a jeho používání v souladu s určením.

Návod k obsluze obsahuje důležité pokyny, jak s elektrickým nástrojem pracovat bezpečně, odborně a ekonomicky, abyste se vyhnuli rizikům, ušetřili náklady za opravy, omezili dobu nečinnosti a zvýšili spo-lehlivost a životnost elektrického nástroje.

Kromě bezpečnostních ustanovení tohoto návodu k obsluze musíte bezpodmínečně dodržovat předpisy své země, které platí pro provoz elektrického nástroje.

Uchovávejte návod k obsluze u elektrického nástroje v plastovém obalu, který jej bude chránit před znečištěním a vlhkostí. Před započetím práce si jej musí každý pracovník obsluhy přečíst a pečlivě jej dodržovat. S elektrickým nástrojem smějí pracovat jen osoby, které jsou poučeny o jeho použití a informovány o nebezpečí, která jsou s ním spojena.

Kromě bezpečnostních pokynů, které jsou obsaženy v návodu k obsluze, a zvláštních předpisů vaší země, je při provozu dřevoobráběcích strojů zapotřebí dodržovat všeobecně uznávaná technická pravidla.

Nepřebíráme žádnou záruku za nehody nebo škody způsobené nedodržením tohoto návodu a bezpečnostních pokynů.

2. Popis zařízení

1. Vřeteník
2. Upínací deska
3. Uložení nástroje s excentrickým upnutím a upína-cí pákou
4. Hrot koníku
5. Unášeč
6. Koník
7. Excentrická upínací páka (na zadní straně koníku)
8. Lože soustruhu na dřevo
9. Vypínač
10. Páka a svěrací šroub

3. Rozsah dodávky

• Soustruh na dřevo
• Uložení nástroje
• Unášeč
• Otočný hrot koníku
• Upínací deska
• Upínací trn
• Smýkadlo
  • Vidlicový klíč vel. 32/41
• Šestihranný kolíkový klíč 3/6/8
• Návod k obsluze

4. Použití v souladu s určením

Soustruh slouží pouze k obrábění dřeva vhodnými soustružnickými nástroji.

Stroj odpovídá platné ES směrnici o strojních zařízeních.

Je nutné dodržovat veškeré předpisy výrobce týkající se bezpečnosti, práce a údržby stroje, a také rozměry uvedené v technických údajích.

Je nutné dodržovat příslušné předpisy úrazové prevence a ostatní všeobecně uznávaná bezpečnostně technická pravidla.

Stroj smí být používán, udržován nebo opravován pouze zaškolenými osobami, které jsou s ním seznámeny a které byly informovány o souvisejících rizicích. Svévolné změny stroje vylučují ručení výrobce za škody, které takto vzniknou.

Stroj smí být používán jen s originálním příslušenstvím a originálními nástroji výrobce.

Jakékoli použití, které toto nařízení překračuje, je považováno za použití v rozporu s určením. Za takto vzniklé škody výrobce neručí. Riziko nese výhradně uživatel.

⚠ Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo průmyslové použití Nepřebíráme zodpovědnost v případě, když se přístroj použije v komerčních, řemeslných nebo průmyslových provo-zech, a při srovnatelných činnostech.

5. Bezpečnostní pokyny

Obecné bezpečnostní pokyny pro elektrické nástroje

⚠ VÝSTRAHA: Přečtěte si všechny bezpečnostní pokyny, instrukce, ilustrace a technické údaje, kterými je tento elektrický nástroj opatřen.

Pokud opomenete dodržovat následující instrukce, může to způsobit zásah elektrickým proudem, požár a/nebo těžká zranění.

Uschovejte si do budoucna veškeré bezpečnostní pokyny a instrukce.

Pojem „elektrický nástroj“, který je uveden v bezpečnostních pokynech, se vztahuje na elektrický nástroj (se síťovým kabelem), poháněný proudem ze síťe nebo na elektrický nástroj poháněný akumulátorem (bez síťového kabelu).

1. Bezpečnost na pracovišti

a) Udržujte svou pracovní oblast čistou a dobře osvětlenou. Pracovní oblasti, ve kterých je nepořádek nebo nejsou osvětlené, mohou vést k nehodám.
b) Nepracujte s tímto elektrickým nástrojem v prostředí ohroženém výbuchem, ve kterém se nacházejí hořlavé kapaliny, plyny nebo prach. Elektrické nástroje vytvářejí jiskry, které by mohly zapálit prach nebo výpary.
c) Udržujte děti nebo jiné osoby během používání elektrického nástroje v patřičné vzdálenosti. Při nesoustředěnosti můžete ztratit kontrolu nad elektrickým nástrojem.

2. Elektrická bezpečnost

a) Přípojná zástrčka elektrického nástroje musí být vhodná pro danou zásuvku. Zástrčka se nesmí žádným způsobem měnit. V kombinaci s uzemněnými elektrickými nástroji nepouží-vejte žádné zásuvkové adapté. Nezměněné zástrčky a vhodné zásuvky zmenšují riziko zasažení elektrickým proudem.
b) Zabraňte kontaktu těla s uzemněnými povrchy jako trubkami, topeními, sporáky a chladničkami. Je-li vaše tělo uzemněné, hrozí zvýšené riziko zasažení elektrickým proudem.
c) Elektrické nástroje chraňte před deštěm a vlhkem. Vniknutí vody do elektrického nástroje zvyšuje riziko zásahu elektrickým proudem.
d) Připojovací vedení nepoužívejte k prénášení a zavěšení elektrického nástroje, nebo k vytažení zástrčky ze zásuvky. Připojovací vedení chraňte před horkem, olejem, ostrými hranami nebo pohyblivými díly.

Poškozené nebo zamotané přípojné vedení zvyšuje riziko zasažení elektrickým proudem.

e) Používáte-li elektrický nástroj venku, používejte prodlužovací kabely vhodné i pro venkovní použití. Použivání vhodného prodlužovacího vedení vhodného pro venkovní použití snižuje riziko zasažení elektrickým proudem.
f) Pokud není možno zabránit provozu elektrického nástroje ve vlhkém prostředí, používejte proudový chránič. Použití vložky pro proudový chránič zmírňuje riziko zasažení elektrickým proudem.

3. Bezpečnost osob

a) Pri práci s elektrickým nástrojem bud'te po- zorní a neustále dávejte pozor na to, co dě- láte a postupujte vždy s rozvahou. Nepo- užívejte elektrický nástroj, jste-li unavení nebo pod vlivem drog, alkoholu nebo léků. Okamžik nepozornosti pri používání elektrického nástroje může vést k vážným zraněním.
b) Používejte osobní ochranné pracovní prostředky a vždy ochranné brýle. Použití osobních ochranných pracovních prostředků jako je protiprachová maska, protiskluzová bezpečnostní obuv, ochranná helma nebo ochrana sluchu podle druhu a způsobu použití elektrických nástrojů zmenšuje riziko zranění.
c) Zabraňte neúmyslnému uvedení do provozu. Než elektrický nástroj připojíte k napájení proudem a/nebo akumulátoru a než jej budete zvedat nebo nosit, ujistěte se, že je vypnutý. Máte-li při přenášení elektrického nástroje prst na spínači nebo zapojíte-li elektrický nástroj do zá-suvky zapnutý, může to vést nehodám.
d) Pred zapnutím elektrického nástroje odstraňte veškeré seřizovací nástroje nebo klíče. Nástroj nebo klíč, který se nachází v otáčejícím se dílu elektrického nástroje, může vést ke zraněním.
e) Vyhněte se nestabilnímu držení těla. Zajistěte si stabilní postoj a vždy udržujte rovnováhu. Tak můžete elektrický nástroj v nečekaných situacích lépe udržet pod kontrolou.
f) Noste vhodný oděv. Nenoste volný oděv nebo šperky. Udržujte vlasy a oděv v bezpečné vzdálenosti od pohybujících se dílů. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny rotujícími díly.
g) Je-li možné namontovat zařízení pro odsávání a zachycování prachu, je třeba je namontovat a správně používat. Používání odsávání prachu může snížit ohrožení prachem.
h) Nenechte se ukolébat falešným pocitem bezpečí a nepřeskočte bezpečnostní pravidla pro elektrické nástroje, i když je po čas-tém používání elektrického nástroje znáte.

Nedbalé chování může vést ve zlomku sekundy k těžkým zraněním.

1. Používání a manipulace s elektrickým nástrojem

a) Nepřetěžujte elektrický nástroj. Pro svou práci používejte vhodný elektrický nástroj. S vhodným elektrickým nástrojem budete pracovat lépe a bezpečněji v udávaném rozsahu výkonu.
b) Nepoužívejte elektrický nástroj, jehož vypínač je vadný. Elektrický nástroj, který již nelze zapnout nebo vypnout, je nebezpečný a musí být opraven.
c) Než budete provádět nastavení nástroje, měnit díly vložného nástroje nebo elektrický nástroj odložite, vytáhněte zástrčku ze zásuvky a/nebo vyjměte vyjímatelný akumulátor. Toto preventivní bezpečnostní opatření brání neúmyslnému spuštění elektrického nástroje.
d) Uchovávejte nepoužívané elektrické nástroje mimo dosah dětí. Nenechte elektrický nástroj používat osoby, které s ním nejsou seznámeny nebo si nepřečetly tento návod. Elektrické nástroje představují nebezpečí, jsou-li používány nezkušenými osobami.
e) O elektrické nástroje a nástavec pečlivě pečujte. Kontrolujte, zda pohyblivé díly funguji bezvadně a nejdou vzpřičené, zda nejsou prasklé nebo tak poškozené, že je omezena funkčnost elektrického nástroje. Poškozené díly nechte před používáním elektrického nástroje opravit. Příčinou mnoha nehod je špatně udržovaný elektrický nástroj.
f) Udržujte řezné nástroje ostré a čisté. Pečlivě udržované řezné nástroje s ostrými břity se méně příčí a lze je snadněji vést.
g) Používejte elektrický nástroj, příslušenství, nástavce atd. v souladu s instrukcemi. Zohledněte přitom pracovní podmínky a prováděnou činnost. Používání elektrických nástrojů pro jiné než určené aplikace může vést k nebezpečným situacím.
h) Rukojeti a úchopné plochy udržujte suché, čisté a bez oleje a tuku. Kluzké rukojeti a úchopné plochy neumožňují bezpečnou obsluhu a kontrolu elektrického nástroje v nepředvídatelných situacích.

1. Servis

a) Nechte svůj elektrický nástroj opravovat pouze kvalifikovaný odborný personál a pouze za použití originálních náhradních dílů. Tím se zajistí, aby zůstala zachována bezpečnost elektrického nástroje.

b)

Varování! Tento elektrický nástroj vytváří během provozu elektromagnetické pole. Toto pole může za určitých podmínek ovlivňovat aktivní nebo pasivní zdravotní implantáty. Pro snížení rizika vážných nebo smrtelných úrazů doporučujeme osobám se zdravotními implantáty, aby se před obsluhou tohoto elektrického nástroje obrátily na svého lékaře nebo na výrobce zdravotního implantátu.

Bezpečnostní pokyny pro soustruh

• Seznamte se s vlastnostmi stroje a soustružnickou technikou, než uvedete stroj do provozu.
• Zkontrolujte všechny obrobky z hlediska prasklin nebo suků. Lepené spoje musí být před otáčením zcela ztvrdlé.
• Přesvědčte se, že je obrobek bezpečně upnutý a všechny nástavce jsou zajištěné.
• Před zapnutím stroje se ujistěte, že lze obrobkem volně otáčet rukou.
• Držte ruce a prsty v bezpečné vzdálenosti od rotujícího obrobku.
• Vypněte stroj a vyčkejte, dokud se nezastaví, než budete provádět nastavení na obrobku, koníku nebo uložení nástroje.
• Údržba, kalibrace, nastavení a čištění se smějí provádět pouze při vypnutém motoru.
• Stroj je určený pouze pro použití se soustružnickými dláty.
• Než opustíte pracoviště, vždy soustružnická dláta bezpečně uložte.
• Neprovozujte soustruh na dřevo bez krytů a ochranných zařízení.
• Udržujte řezné nástroje ostré.
• Zahajujete-li nový obrobek, použijte nejnižší rychlost.
• Zastavujte soustruh na dřevo vždy s nejnižší rychlostí. Běží-li soustruh na dřevo tak rychle, že vibruje, hrozí nebezpečí, že dojde k odhození obrobku nebo vytržení řezného nástroje z ruky.
• Nenechte řezné nástroje štípat do obrobku. Dřevo se může rozštípnout nebo být vyhozeno ze soustruhu.
• Umístěte uložení nástroje vždy nad středovou linii soustruhu na dřevo, když tvarujete obrobek.
• Než připevníte obrobek na čelní desku, měli byste jej co nejhruběji opracovat, aby byl co nejkulatější. Tím se minimalizují vibrace při soustružení obrobku. Připevněte vždy bezpečně obrobek na čelní desku. Jinak může být obrobek ze soustruhu na dřevo vymrštěn.
• Použijte k odstranění třísek kartáč nebo stlačený vzduch; nikdy ruce. Třísky jsou ostré.

• Řezný nástroj musí vždy pevně sedět v uchycení ve sklíčidle a být nastavený tak, aby byl přesah sloupku omezený. To snižuje možnost, že nástroj praskne nebo se ohne.

• Soustruh na dřevo se nesmí v běžícím provozu přecházet.

• Zavádějte obrobek do řezného nástroje pouze proti směru otáčení. Obrobek se musí vždy otáčet k vám.
• Nenechávejte přístroj bez dohledu, když je připojený k zásuvce, vypněte jej a vytáhněte zástrčku ze zásuvky, než jej opustíte.
• Tento výrobek není hračka. Uchovávejte mimo do-sah dětí.

• Některý prach, který vzniká při broušení, řezání, broušení, vrtání a jiných stavebních pracích, obsahuje chemikálie, o nichž je známo, že způsobují rakovinu, vrozené vady nebo jiné reprodukční škody. Některými příklady těchto chemikálií jsou:

• Olovo z olovnatých barev

• Krystalická kyselina křemičitá z cihel a cementu nebo jiných zednických produktů

• Arzén a chrom z chemicky ošetřeného dřeva

• Riziko se mění podle toho, jak často tuto prá- ci vykonáváte. Pro omezení vašeho vystavení se těmto chemikáliím: Pracujte v dobře větra- né oblasti a pracujte se schválenými bezpeč- nostními zařízeními, jako např. protiprachový- mi maskami, které byly speciálně vyvinuty k vyfiltrování mikroskopicky malých částic.

• Osoby s kardiostimulátory by se měly před použitím poradit se svým lékařem. Elektromagnetická pole v blízkosti kardiostimulátoru mohou vést k poruchám kardiostimulátoru nebo k výpadku kardiostimulátoru. Kromě toho by lidé s kardiostimulátory měli:

- Vyvarujte se toho, pracovat sami.

• Správně udržujte a kontrolujte, abyste zabránili zasažení elektrickým proudem.
• V této uživatelské příručce popsané varování, preventivní opatření a návody nemohou pokrýt všechny možné podmínky a situace. Provozovatel musí chápat, že zdravý lidský rozum a opatrnost jsou faktory, které nelze zabudovat do tohoto výrobku, nýbrž musí být dodány provozovatelem.

Doplňující bezpečnostní pokyny pro používání upínacích desek

• Ujistěte se, že má upínací deska správnou velikost, aby podpírala obrobek.
• Ujistěte se, že je obrobek bezpečně upevněný na upínací desce.
• Přířízněte obrobek před montáží na upínací desku co nejblíže konečnému tvaru.
• K soustružení upínací desky používejte pouze škrabkové dláto. Řezná dláta mohou být lehce vytržena z rukou.
• Dejte pozor, aby soustružnické dláto nemohlo na rušit přídržné šrouby na konečných rozměrech obrobku.

Zbytková rizika

Elektrický nástroj je zkonstruován podle stavu techniky a uznávaných bezpečnostně technických předpisů. Přesto se mohou během práce vyskytnout jednotlivá zbytková rizika.

• Zpracovávejte pouze vybrané dřevo bez kazů jako: Sukovitá místa, příčné trhliny, povrchové trhliny. Kazové dřevo má sklon ke štípání a stává se rizikem při práci.
• Nedostatečně slepené dřevo může kvůli odstředivé síle při obrábění explodovat.
• Před upnutím přiřízněte surový obrobek do čtvercového tvaru, vystředťe a dbejte na bezpečné upnutí. Nevyváženost v obrobku vede k nebezpečí zranění.
• Nebezpečí zranění v důsledku nejistého vedení nástroje při nepřesně přistaveném uložení nástroje a tupém soustružnickém nástroji. Předpokladem pro odborné soustružení je bezvadný, ostře nabroušený soustružnický nástroj.
• Ohrožení zdraví rotujícím obrobkem při dlouhých vlasech a rotujícím oděvu. Noste osobní ochranné vybavení jako vlasovou sit'ku a přiléhající oděv.
• Ohrožení zdraví dřevěným prachem nebo dřevěnými třískami. Bezpodmínečně používejte osobní ochranné vybavení jako chránič očí a masku proti prachu.
• Ohrožení zdraví zásahem elektrickým proudem při použití elektrických přívodních kabelů, které nejsou v pořádku.
• Navzdory všem přijatým preventivním opatřením mohou vzniknout zbytková rizika, která nejsou zjevná.
• Zbytková rizika mohou být minimalizována, budete-li dodržovat jak „Bezpečnostní pokyny“, tak „Určené použití“ a pokyny k obsluze.
• Před provedením nastavení nebo údržby uvolněte spouštěcí tlačitko a vytáhněte síťovou zástrčku.

6. Technické údaje

Konstrukční rozměryL x B x H mm

940 x 270 x 420

Výška lože 190
Závit hlavy vřetena M 33

Kužel hlavy vřetena MK 2
Výška hrotu nad ložem mm 152

Šířka hrotu mm	457
Průměr nad ložem mm	305
Průměr mezi hroty mm	240
Délka uložení nástroje mm	150
Hmotnost kg	34,8

Soustružnické vřeteno s prachotěsnými přesnými radiálními kuličkovými ložisky

Otáčky stupeň 1/min	650 / 1000 / 1450/ 2000 / 3000
Koník
Kužel koníku MK 2
Otvor koníku (duté vřeteno)ø mm	9,5
Přestavení pinoly mm 47
Pohon
Elektromotor	220 – 240V~ /50 Hz
Příkon P1 kW 0,55
Odevzdávaný výkon P2 kW 0,30
Otáčky stupeň 1/min	1400
Motorový jistič ano
Podpěťová spoušť	ano
Kombinace spínač-konektor	Sít’ová zástrčka
Druh provozního režimu	S1

* Provozní režim S1, nepřetržitý provoz

Hodnoty hluku

Hodnoty hluku byly stanoveny podle EN 62841.

Hladina akustického tlaku (Volnoběh) L_pA	61,3 dB(A)
Hladina akustického tlaku (Zpracování) L_pA	78,7 dB(A)
Kolísavost K_pA	3 dB
Hladina akustického výkonu (Volnoběh) L_WA	74,3 dB(A)
Hladina akustického výkonu (Zpracování) L_WA	91,7 dB(A)
Kolísavost K_WA	3 dB

Technické změny vyhrazeny!

Používejte ochranu sluchu.

Působení hluku může vést ke ztrátě sluchu. Celkové hodnoty vibrací (součet vektorů tří směrů) zjištěny podle EN 62841.

7. Před uvedením do provozu

• Otevřete balení a opatrně vyjměte přístroj.
• Odstraňte materiál obalu a obalové a přepravní pojistky (pokud je jimi výrobek opatřen).
• Zkontrolujte, zda je rozsah dodávky úplný.
• Zkontrolujte přístroj a díly příslušenství, zda se při přepravě nepoškodily.
• Uchovejte obal dle možností až do uplynutí záruční doby.

POZOR

Zařízení a obalové materiály nejsou hračka! S plastovými sáčky, fóliemi a drobným díly si ne- smějí hrát děti! Hrozi nebezpeči spolknutí těchto věcí a udušení!

• Stroj musi být stabilně postaven, tzn. příšroubován na pracovním stole nebo pevném podstavci.
• Před uvedením do provozu musí být řádně namontovány všechny kryty a bezpečnostní zařízení.
• U již obráběného dřeva dávejte pozor na cizí těle-sa, např. hřebíky nebo šrouby atd.
• Pred připojením stroje se přesvědčte, že jsou údaje na typovém štítku shodné s údaji sítě.
• Stroj připojte pouze do zásuvky s řádně nainstalovaným ochranným kontaktem jištěným minimálně 16 A.

8. Montáž a obsluha

⚠ Varování! Nebezpečí zraněníl

Připravte pracoviště, na kterém chcete elektrický nástroj ustavit. Zajistěte dostatek místa pro zaručení bezpečného a bezporuchového provozu. Elektrický nástroj je koncipován pro práci v uzavřených prostorách a musí se ustavit na rovném a pevném podkladu.

Důležité! Než budete na přístroji provádět údržbové, nastavovací nebo montážní práce, vytáhněte síťovou zástrčku!

Před uvedením do provozu si prostudujte bezpečnostní pokyny v návodu k obsluze.

Před uvedením do provozu odstraňte upínací trny nebo klíče z vřetena nebo upínacích nástrojů!

Nastavení otáček

Nastavování otáček se smí provádět pouze při vytažené síťové zástrčce! Správné otáčky jsou patrné na diagramu otáček na vřeteníku. Diagram otáček je vypracovaný pro středně tvrdé suché dřevo. Vhodné otáčky se řídí podle různých faktorů jako:

• Druh a povaha dřeva
• Vyzrálé, suché dřevo
- Průměr a délka obrobků
• Hranaté nebo nevyvážené dřevo
- Šířka hrubě osoustružených, vyvážených obrobku.
- Soustružnické nástroje, technika soustružení
- Obrobky z lepeného dřeva

Úspěšné soustružení nezávisí na vysokých otáčkách, nýbrž na správném použití soustružnických nástrojů.

Směrnice pro nastavování otáček

Nízké otáčky pro:

• Obrobky s velkým průměrem
  • Tvrdé obrobky s velkým průměrem
  • Dlouhé, nevyvážené obrobky

- Lepené dřevo

Nastavení otáček, obr. 2+3

• Otevřete víko (A+B).
  • Uvolněte inbusový šroub (C).
• Pomocí páky (2) nadzvedněte elektromotor a přeložte řemen na požadovaný stupeň. Řemen musí přesně ležet v drážkách na řemenici.
• Spustte dolů elektromotor a pákou (2) s lehkým tlakem řemen napněte. Utáhněte inbusový šroub (C).

UPOZORNĚNÍ

Velmi vysoké napnutí řemenu způsobí rychlé opotřebení řemenu.

• Zavřete víko a otočením doprava zaaretujte šroub.
• U obrobků s velkou nevyvážeností volte otáčky nejméně o jeden stupeň nižší.

Unášeč, obr. 1, 5

Unášeč se používá výhradně pro práci „mezi hroty“.

Upínací deska, obr. 1, 2

Upínací deska se používá při plochých větších obrobcích.

Výměna upínacích nástrojů

• Uvolněte závitový kolík na stopce upínacího nástroje.
• Podržte vřeteno s trnem, uvolněte upínací nástroj šestihranným klíčem.

Koník, obr. 1, 6

• Koník je po uvolnění excentrického upnutí přestavitelný po celé délce lože a lze jej upnout v každé vzdálenosti od vřeteníku.
• Pro upnutí obrobku mezi hroty uvolněte upínací ru- kojeť, vyšroubujte pinolu o cca 20 mm a upněte.
• Přistavte koník k obrobku a vsad'te hrot koníku do prohloubeného středu.
• Vyšroubujte pinolu koníku natolik, aby hrot koníku pevně seděl ve dřevě. Znovu utáhněte upínací ru- kojet.
• Otáčejte obrobkem rukou a zkontrolujte, zda obrobek pevně sedí mezi hroty a lze jím volně otáčet

Výměna hrotu koníku, obr. 1, 4

- Vytočte pinolu koníku zcela zpět natolik, aby bylo možné hrot vyjmout.

Uložení nástroje, obr. 1, 3

• Uložení nástroje slouží k bezpečnému vedení soustružnických nástrojů a je zároveň opěrou pro ruku. Výškové přestavení uložení nástroje se provádí po uvolnění upínací páky. K dalšímu otáčení táhněte ve směru šipky.

• Přistavte uložení nástroje ve vzdálenosti 1 – 3 mm k obrobku. Zkontrolujte nastavení, k tomu ručně otáčejte obrobkem.

• Přistavte uložení nástroje cca 3 mm nad osu obrobku. Znovu zkontrolujte nastavení tak, že znovu rukou otočíte obrobkem.

• Po uvolnění excentrického upnutí je konzola uložení v podélném směru přestavitelná po celé délce a příčný směr až k obrobku. Dále je konzola uložení do obou stran otočná o cca 45°.
• K obrábění rovinné plochy otočte uložení nástroje o 90° a přístavte je k obráběné ploše. Podle soustružnického nástroje přístavte uložení nástroje až 6 mm pod osu obrobku.

Vedení nástroje, obr. 4

Příklady pro vedení nástroje při obrábění nejčastějších základních tvarů. Po připojení k elektrické síti je soustruh na dřevo připravený k provozu. Povšimněte si k tou bodu „Elektrické připojení“.

• Stiskněte spínač Zap (9/“l“) pro spuštění stroje.
• Stiskněte spínač Vyp (9/“0”) pro zastavení stroje.

Opatrně: Přístroj se okamžitě rozběhne s nastaveným počtem otáček.

Přestavení otáček (obr. 1)

Správné otáčky musí být nastaveny podle zpracovávaného obrobku.

Důležité informace pro provoz

• Doporučujeme vám obrátit se na odbornou literaturu o technikách soustružení.
• Dejte při výběru dřeva pro své soustružnické práce pozor na suky a srážecí pohyby. Používejte pouze dřevo bez prasklin a suků (u malých suků je třeba dát pozor na tlak soustružnickým nástrojem).
• Zkontrolujte vždy rukou, zda je tvarovaný díl bezpečně držen. Varování! Vytáhněte síťovou zástrčku!
• Používejte pouze originální soustružnický nástroj, který je ostrý.
• Při soustružení dřevěných kotoučů nestůjte v dráze letu obrobku.
• Přířízněte co nejvhodněji velké a nevyvážené tvarované díly pásovou pilou nebo lupénkovou pilou. Jsou-li tvarované díly hodně nevyvážené, představují nebezpečí pro vaše zdraví a životnost stroje.
• Začinejte vždy co nejmenší rychlostí pro nové obrobky a zvyšujte ji s přibývající masivností soustruženého obrobku.
• Nepoužívejte dřevěné kotouče v kontrakčními trhlinami, neboť tyto při působení odstředivých sil představují vysoké nebezpečí prasknutí.
• Nepřekračujte maximální velikosti obrobku.
• U nástrojů, které se zablokují: Než začnete s vyhledáváním chyb, vytáhněte nejprve sítovou zástrčku.
• Pro soustružnické práce se postavte ke stroji tak, abyste mohli efektivně vést dláta na nosiči nástroje.

- Používejte pouze řezné nástroje, které jsou doporučené pro soustružnické práce.

Pracovní pokyny

Předpokladem pro odborné soustružení je bezvadný, ostře nabroušený soustružnický nástroj.

Výběr materiálu

- Soustružené dřevo musí být dobré kvality, bez kazů jako příčné trhliny, povrchové trhliny nebo sukovitá místa. Kazové dřevo má sklon ke štípání a stává se rizikem pro uživatele stroje. - Obrobky z lepeného dřeva by měl obrábět pouze zkušený řemeslník. Soustružení těchto dřev vyžaduje pečlivé slepení bez slabých míst, neboť obrobek může v důsledku vzniklé odstředivé síly explodovat.

Upozornění: Ke zvládnutí základních znalostí by se měl laik dopracovat s masivním materiálem.

Příprava materiálu

• Pro soustružení dlouhého dřeva se musí materiál předtím přiríznout na čtyřhranný tvar.
• Pro soustružení příčného dřeva se musí materiál rovněž nahrubo příříznout. Vyřízněte nahrubo pásovou pilou. Vhodný je osmihranný tvar; tím lze maximálně zabránit vibracím.

Centrování obrobků, obr. 5

Vycentrování připravených obrobku je před použitím stroje důležitým pracovním krokem. Vycentrování znamená vyměření středu obrobku a vyznačení důlčíkem. Vyrazte prohlubeň od 1,5 do 2 mm průměru do středu. Pokud se obrobek přesně nevycentruje, vznikají nevyvážeností příliš silné vibrace. Následkem může být vymrštění obrobku.

UPOZORNĚNÍ:

Přesné vycentrování obrobku je čistý vystředěný chod.

Během soustružení

- Ještě surový obrobek obrábějte s nízkými otáčkami. Po předběžném osoustružení, to znamená, když je dosaženo základního tvaru obrobku a rovnoměrného vystředěného chodu, lze otáčky zvýšit.

VYPNĚTE PŘEDTÍM MOTOR – VYTÁHNĚTE SÍTOVOU ZÁSTRČKU

- Otáčející se hrot důlčíku se musí ručním kolečkem při vypnutém motoru občas seřidit. Hrot důlčíku musí pevně sedět ve dřevě. Otáčejte ručně obrobkem a zkontrolujte pevné usazení mezi hroty.

Označení obrobku

Občas se musí obrobek před dokončením uvolnit. Je užitečné udělat tužkou na obrobku a unášeči značku. Při opětném upnutí zarovnejte značku na značku.

Odborná literatura

Specializovaný obchod nabízí příslušnou literaturu o soustružení dřeva. Pro začátečníky i pro mistry velká pomoc při práci a s mnoha podněty pro zpracovávání.

9. Přeprava

1. Před každou přepravou elektrické nářadí vypněte a odpojte jej od napájení proudem.
2. Elektrický nástroj noste minimálně ve dvou. Elektrický nástroj noste na loži stroje (8).
3. Chraňte elektrické nářadí před údery, nárazy a silnými vibracemi, např, při přepravě ve vozidlech.
4. Zajistěte elektrické nářadí proti překlopení a sklouznutí.
5. Nikdy nepoužívejte ochranná zařízení k manipulaci nebo přepravě.

10. Čištění a údržba

⚠ Varování!

Před každým nastavením, údržbou nebo opravou vytáhněte síťovou zástrčku!

Všeobecná opatření údržby

Čas od času otrete stroj hadříkem, abyste odstrani-li třísky a prach. Jednou za měsíc naolejujte otočné díly, abyste prodloužili životnost nástroje. Motor však neolejujte.

K čistění plastových součástí nepoužívejte žádné žíravé látky.

• Všechny ochranné a bezpečnostní prostředky musí být namontovány zpět ihned po dokončení oprav a údržby.
• Závit vřetena pro upnutí nástroje při výměně nástroje vyčistěte a lehce naolejujte.
• Pinolu koníku příležitostně vyšroubujte, vyčistěte a nastříkejte suchým kluzným prostředkem. Závitové vřeteno namažte tukem.
• Excentrické upnutí koníku a uložení nástroje zkontrolujte a v případě potřeby seřidťe. K tomu dotáhněte šestihrannou matici pod upínací patkou.
• Zkontrolujte hnací řemen a v případě potřeby jej vyměňte.

Údržba

Uvnitř nástroje se nenacházejí žádné díly, na kterých by bylo potřeba provádět údržbu.

Servisní informace

Je nutno dbát na to, že v případě tohoto výrobku následující díly podléhají opotřebení, které je dáno používáním nebo se tak děje přirozeně, příp. že na následující díly je pohlíženo jako na spotřební materiál. Rychle opotřebitelné díly*: soustružnické dláto, Uhlíkové kartáče, klínový řemen

* není nutně zahrnuto v obsahu dodávky!

Zvláštní příslušenství

Výrobek Č. výr.

Prodloužení lože soustruhu na dřevo 4902301701

Sada nástrojů 5dílná 88002716

Sada nástrojů 6dílná 88002717

Tříčelist'ové sklíčidlo ∅ 100 mm 7400 8900

Čtyřčelist'ové sklíčidlo ∅ 125 mm 7400 7400

Unášecí deska ∅ 80 mm 7400 8800

Šroubovací sklíčidlo 7400 7200

Zátkové sklíčidlo ∅ 30 mm 7400 8600

Zátkové sklíčidlo ∅ 40 mm 7400 7300

Zátkové sklíčidlo ∅ 60 mm 7400 8700

Vrtací sklíčidlo 3–16 mm

Kuželový trn MK 2 7400 7700

další příslušenství naleznete v našem aktuálním katalogu nebo na www.scheppach.com.

11. Skladování

Uložte přístroj a jeho příslušenství na tmavém, suchém místě, chráněném před mrazem a nedostupném pro děti. Optimální skladovací teplota se pohybuje mezi 5 a 30°C.

Elektrický prístroj uchovávejte v originálním obalu.

Elektrický přístroj zakryjte, aby byl chráněný před prachem nebo vlhkem.

Návod k obsluze uložte u přístroje.

12.Elektrické připojení

Instalovaný elektromotor je připojen v provozuschopném stavu. Přípojka musí odpovídat příslušným předpisům VDE a DIN. Těmto předpisům musí odpovídat síťová přípojka zákazníka i použité prodlužovací kabely.

Důležité pokyny

Při přetížení se motor sám vypne. Po určité době na vychladnutí (čas se liší) je možné motor znovu zapnout

Vadný elektrický přívodní kabel

U elektrických přívodních kabelů často dochází k poškození izolace.

Jeho příčinami mohou být:

• Smáčknutá místa, je-li přívodní kabel veden oknem nebo štěrbinou ve dveřích.
• Prohnutí kvůli nevhodnému upevnění nebo vedení přívodního kabelu.
• Zlomení kvůli přejíždění přes přívodní kabel.
• Poškození izolace kvůli vytržení z elektrické zásuvky ve stěně.
• Praskliny v důsledku stárnutí izolace.

Tyto vadné elektrické přívodní kabely nesmí být používány a kvůli poškození izolace jsou životu nebezpečné.

Pravidelně kontrolujte, zda elektrické přívodní kabely nejsou poškozeny. Dávejte pozor, aby nebyl přívodní kabel při kontrole připojen do elektrické sítě.

Elektrické přívodní kabely musí odpovídat příslušným předpisům VDE a DIN. Používejte pouze přívodní kabely s označením H05VV-F.

Uvedení typového označení na přívodním kabelu je povinné.

Motor na střídavý proud

• Napětí v síti musí činit 220 - 240 V\~.
• Prodlužovací kabely do délky 25 m mít průměr 1,5 milimetru čtverečního.

Připojení a opravy elektrického vybavení mohou provádět pouze odborní elektrikáři.

Při zpětných dotazech uvádějte prosím tyto údaje:

• Typ proudu napájejícího motor
• Údaje z typového štítku stroje
• Údaje z typového štítku motoru

13. Likvidace a recyklace

Zařízení je v obalu, aby se zabránilo přepravním škodám.

Tento obal je surovina a lze ho tudíž recyklovat nebo vrátit do oběhu surovin. Zařízení a jeho příslušenství se skládají z různých materiálů, jako např. kov a plasty.

Vadné součásti zlikvidujte jako speciální odpad. Zeptejte se ve specializovaném obchodě nebo na správě obce!

Odpadní zařízení nesmějí být likvidována spolu s domácím odpadem!

Tento symbol upozorňuje, že tento výrobek ne- smí být podle směrnice o odpadních elektric- kých a elektronických zařízeních (2012/19/EU)

a vnitrostátních zákonů likvidován spolu s do-

mácím odpadem. Tento výrobek musí být odevzdán na sběrné místě určeném k tomuto účelu. To lze provést například vrácením při nákupu podobného výrobku nebo odevzdáním v autorizovaném sběrném místě pro recyklaci odpadních elektrických a elektronických zařízení.

Nesprávné zacházení s odpadními zařízeními může mít vzhledem k potenciálně nebezpečným látkám, které jsou v odpadních elektrických a elektronických zařízeních často obsažené, negativní dopad na životní prostředí a lidské zdraví. Správnou likvidací tohoto výrobku přispíváte také k efektivnímu využívání přirodních zdrojů. Informace o sběrných střediscích pro odpadní zařízení můžete získat u svého magistrátu, veřejnoprávní instituce pro nakládání s odpady, autorizovaného orgánu pro likvidaci odpadních elektrických a elektronických zařízení nebo služby svozu odpadu.

14. Odstraňování poruch

Porucha Možná příčina Řešení
Kvalita řezu je špatná. Řezný nástroj je tupý. Naostřete nebo vyměňte řezný nástroj.
Nadměrné vibrace při soustružení tenkých obrobku.	Řezný nástroj se nachází pod středovou čarou obrobku.	Zvedněte řezný nástroj na středovou čáru obrobku.
	Řezání příliš agresivní. Snižte pracovní tlak.
Nadměrné vibrace při soustružení velkých obrobku nebo misek.	Vřeteník anebo koník nesprávně umístěný na koncích obrobku.	Zkontrolujte, zda jsou špice obrobku na vřeteníku anebo koníku správně namontovány na střed obrobku.
	Obrobek není vyvážený.	Odřízněte konec obrobku tak, aby byl vyvážený.
Soustruh na dřevo se netočí.	Kabel není připojený k zásuvce.	Zapojte do zásuvky.
Soustruh na dřevo se nevypíná.	Poškozený nebo vadný síťový vypínač anebo interní kabeláž.	Vytáhněte zástrčku soustruhu na dřevo ihned ze zásuvky. Provozujte soustruh na dřevo teprve tehdy, když byl opraven kvalifikovaným servisním technikem.
Motor se nerozběhne	Žádný elektrický proud Kontrola síťové	pojistky
	Spínač, kondenzátor	Kontrola odborným elektrikářem
	Elektrické prodlužovací vedení vadné	Vytáhněte síťovou zástrčku, zkontrolujte, v případě potřeby vyměňte
Obrobek se při práci chvěje	Obrobek se při práci uvolnil	Dodržujte pracovní pokyny v návodu k obsluze
	Centrování není vystředěné	Dodržujte pracovní pokyny v návodu k obsluze
	Příliš vysoké otáčky	Zvolte nižší otáčky
Obrobek se při práci chvěje	Nastavení excentrického upnutí	Dotáhněte šestihrannou matici na spodní straně o cca 1⁄2 otáčky nástrčným klíčem

Pred montážou a uvedením do prevádzky si prečítajte cely text návodu na obsluhu.

Akékoľvek iné použitie je považované za použitie v rozpore s určením. Za škody z toho vzniknuté výrobca neručí, riziko znáša samotný používatel'.

5. Bezpečnostné upozornenia

1. Bezpečnost' pracoviska

2. Elektrická bezpečnost'

Hladina akustického tlaku (Chod naprázdno) L_pA	61,3 dB(A)
Hladina akustického tlaku (Obrábanie) L_pA	78,7 dB(A)
Neistota K_pA	3 dB
Hladina akustického tlaku (Chod naprázdno) L_WA	74,3 dB(A)
Hladina akustického tlaku (Obrábanie) L_WA	91,7 dB(A)
Neistota K_WA	3 dB

Dôležité! Pred vykonávaním údržbových, nastavovacích alebo montážnych prác na zariadení vytiahnite siet'ovú zástrčku!

Pred uvedením do prevádzky dodržte bezpečnostné upozornenia uvedené v návode na obsluhu.

Výmena upínacích nástrojov

• Uvolnite závitový kolík na stopke upínacieho nástroja.
• Pevne držte vreteno s třňom, upínací nástroj uvolnite klůčom na šesthranné hlavy skrutiek.

Koník, obr. 1, 6

•Pinolu koníka úplne zaskrutkovávajte spät, dokým nebude možné odobrat hrot.

10. Čistenie a údržba

⚠ Varovanie!

Pred každým nastavením, údržbou alebo opravou vytiahnite sietovú zástrčku!

Všeobecné údržbové opatrenia

* nie je nutne obsiahnuté v rozsahu dodávky!

Trojčel'ust'ové skľučovadlo ∅ 100 mm 7400 8900

Štvorčel'ust'ové skl'učovadlo ∅ 125 mm7400 7400

Skrutkové skl'učovadlo 7400 7200

Zátkové skľučovadlo ∅ 30 mm 7400 8600

Zátkové skľučovadlo ∅ 40 mm 7400 7300

Zátkové skľučovadlo ∅ 60 mm 7400 8700

Skľučovadlo vrtáka 3 – 16 mmkuželový třň MK 2

7400 7700

Pri preťažení motora sa tento samočinne vypne. Po vychladení (časovo odlišné) je možné motor znovu zapnút'

• druh prúdu motora,
• Údaje z typového štítka stroja
• údaje o motore z typového štítka.

Staré zariadenia nevyhadzujte do domového odpadu!

Viditelné vady jsou poukazatelné během 8 dní od obdržení zboží, jinak ztrácí zákazník všechny nároky týkající se takovýchto vad. Poskytujeme záruku na naše stroje, s kterými je správně zacházeno, na dobu zákonné záruční lhůty začínající od doručení tak, že bezplatně vyměníme každou část stroje, která se během této doby může stát prokazatelně nepoužitelnou následkem

materiálové či výrobní vady. Na díly, které sami neopravujeme, poskytujeme záruku pouze v rozsahu , v němž nám přísluší nárok na záruční plnění vůči subdodavateli . Náklady na instalaci nového dílu nese zákazník. Nárok na výměnu zboží, na slevu a jiné nároky na odškodnění jsou vyloučené.

Gwarancja PL
