NÁVOD NA OBSLUHU DM460T SCHEPPACH

Zapnutí a vypnutí, obr. 1

Vysvetlenie symbolov na prístroji

	Varovanie! Pri nedodržaní je možné nebezpečenstvo ohrozenia života, nebezpečenstvo poranenia alebo poškodenie nástroja!
	Pred uvedením do prevádzky si prečítajte návod na obsluhu a bezpečnostné upozornenia a dodržiavajte ich!
	Noste ochranu sluchu!
	Noste siet'ku na vlasy!
	Noste ochranné okuliare!
	Používanie rukavíc je zakázané!
	Trieda ochrany II (dvojitá izolácia)

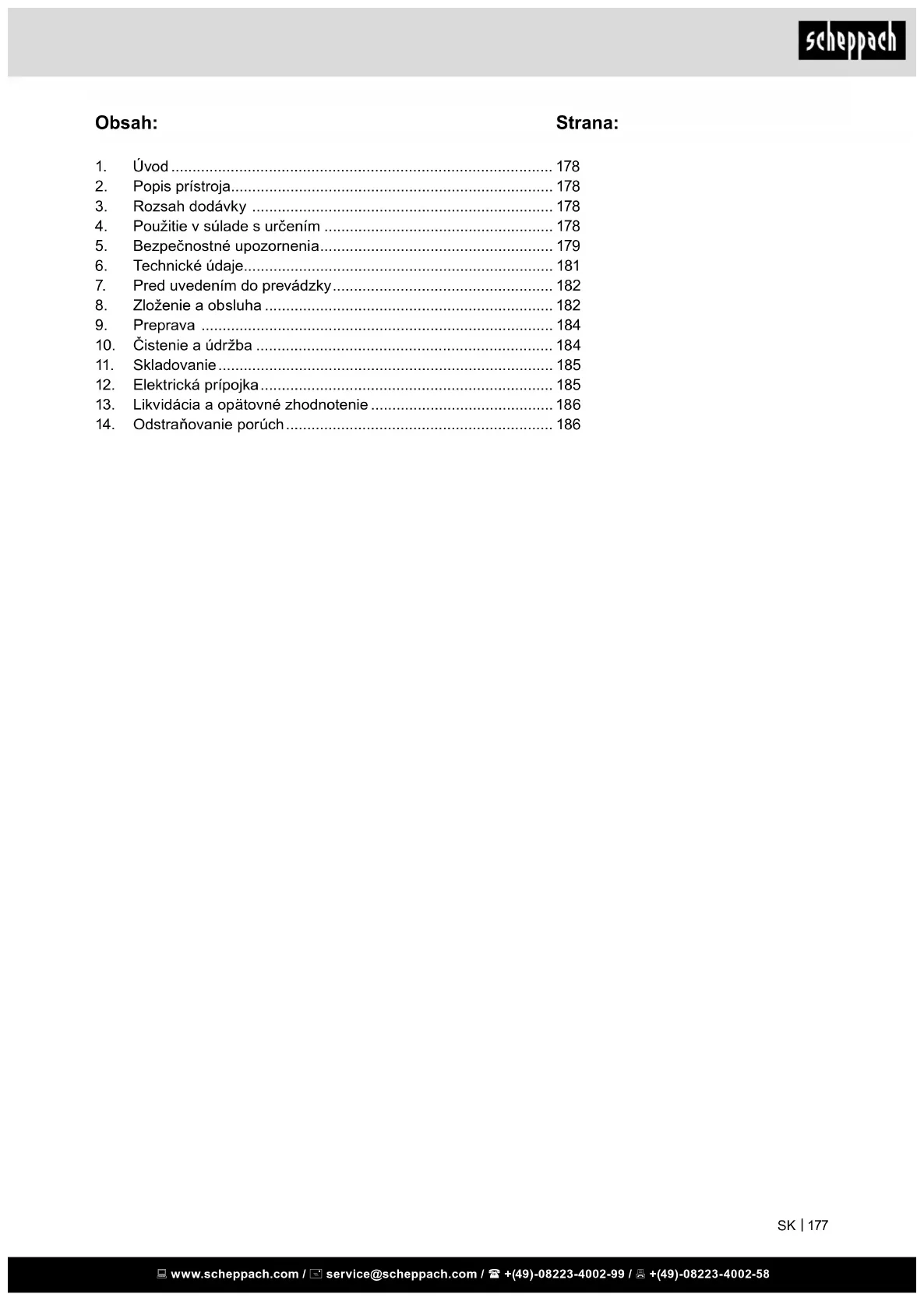

Obsah:

1. Úvod....178
2. Popis prístroja....178
3. Rozsah dodávky 178
4. Použitie v súlade s určením 178
5. Bezpečnostné upozornenia.... 179
6. Technické údaje.... 181
7. Pred uvedením do prevádzky.... 182
8. Zloženie a obsluha 182
9. Preprava 184
10. Čistenie a údržba 184
11. Skladovanie.... 185
12. Elektrická prípojka.... 185
13. Likvidácia a opätovné zhodnotenie 186
14. Odstraňovanie porúch.... 186

Strana:

1. Úvod

Výrobca:

scheppach

želáme Vám veľa zábavy a úspechov pri práci s Vaším novým prístrojom.

Upozornenie:

Výrobca tohto prístroja neručí podľa platného zákona o ručení za výrobok za škody, ktoré vzniknú na tomto prístroji alebo budú spôsobené týmto prístrojom pri:

• neodbornej manipulácii,
• nedodržiavaní návodu na obsluhu,
• opravách tretími osobami, neautorizovanými odborníkmi,
• montáži a výmene neoriginálnych náhradných dielov,
• použití v rozpore s určením,
• Výpadky elektrického zariadenia pri nedodržiavaní elektrických predpisov a ustanovení VDE 0100, DIN 57113/VDE0113.

Dodržiavajte:

Návod na obsluhu vám má ul'ahčit', aby ste sa oboznámili s elektrickým náradím a používali ho v súlade s jeho určenými možnosťami použitia.

Návod na obsluhu obsahuje dôležité pokyny, ako s elektrickým náradím bezpečne, odborne a hospodárne pracovať a ako zabránite nebezpečenstvám, ušetríte náklady na opravy, znížite časy prestojov a zvýšite spoľahlivosť a životnosť elektrického náradia.

Okrem bezpečnostných ustanovení tohto návodu na obsluhu musíte bezpodmienečne dodržiavať predpisy svojej krajiny platné pre prevádzku elektrického náradia.

Návod na obsluhu uschovajte pri elektrickom náradí a v plastovom obale, aby bol chránený pred špinou a vlhkostou. Všetci obsluhujúci pracovníci si ho musia pred začiatkom práce prečítat' a starostlivo ho dodržiavať. Na elektrickom náradí môžu pracovať len osoby, ktoré boli poučené o používaní elektrického náradia a boli informované o nebezpečenstvách, ktoré sú s tým spojené.

Okrem bezpečnostných upozornení obsiahnutých v tomto návode na obsluhu a osobitných predpisov vašej krajiny treba rešpektovať všeobecne uznané technické predpisy pre prevádzku drevoobrábacích strojov.

Nepreberáme zodpovednosť za žiadne nehody ani škody, ku ktorým dôjde v dôsledku nedodržania tohto návodu a bezpečnostných upozornení.

2. Popis prístroja

1. Vretenník
2. Upínacia platňa
3. Dosadacia plocha nástroja s excentrickým zovre- tím a upínacou pákou
4. Hrot koníka
5. Unášač
6. Koník
7. Excentrická upínacia páka (na zadnej strane koníka)
8. Lôžko sústruhu
9. Zapínač/vypínač
10. Páka a zvieracia skrutka

3. Rozsah dodávky

• Sústruh
• Dosadacia plocha nástroja
• Unášač
  • Hrot koníka, unášaný
• Upínacia platňa
• Upínací třň
• Zdvíhadlo
  • Vidlicový klúč veľ. 32/41
• Klúč so šest'hranným kolíkom 3/6/8
  • Návod na obsluhu

4. Použitie v súlade s určením

Sústruh slúži len na obrábanie dreva pomocou vhodných sústružníckych nožov.

Stroj zodpovedá platnej smernici ES o strojových zariadeniach.

Musia sa dodržiavať bezpečnostné, pracovné predpisy a predpisy týkajúce sa údržby, ako aj rozmery uvedené v technických údajoch.

Dodržiavajte príslušné predpisy BOZP a ostatné všeobecne prijaté bezpečnostnotechnické pravidlá.

Stroj smú používať, udržiavať alebo opravovať iba zaškolené osoby, ktoré sú s ním oboznámené a ktoré boli informované o súvisiacich rizikách. Pri škodách vzniknutých v dôsledku svojvoľných zmien na stroji je vylúčená záruka výrobcu.

Stroj sa smie používať iba spolu s originálnym príslušenstvom a originálnymi nástrojmi od výrobcu.

⚠ Prosím berte ohľad na skutočnosť, že naše prístroje neboli svojim určením konštruované na profesionálne, remeselnícke ani priemyselné použitie. Ak sa prístroj používa v komerčných, remeselných alebo priemyselných podnikoch, ako aj na podobné činnosti, nepreberáme žiadnu záruku.

Všeobecné bezpečnostné upozornenia pre elektrické náradia

⚠️ VAROVANIE: Prečítajte si všetky bezpečnostné upozornenia, pokyny, ilustrácie a technické údaje, ktorými je opatrené toto elektrické náradie.

Zanedbania pri dodržiavaní nasledujúcich pokynov môžu spôsobit' zásah elektrickým prúdom, požiar a/ alebo t'ažké poranenia.

Všetky bezpečnostné upozornenia a pokyny uschovajte pre prípad neskoršieho použitia.

Pojem „elektrické náradie“ použitý v bezpečnostných upozorneniach sa vzťahuje na elektrické náradie napájané zo siete (so sieťovým káblom) alebo na elektrické náradie napájané z akumulátora (bez sieťového vedenia).

a) Pracovný priestor udržiavajte čistý a dobre osvetlený. Neporiadok a neosvetlené pracovné priestory môžu viest' k úrazom.
b) S elektrickým náradím nepracujte v prostredí ohrozenom výbuchom, v ktorom sa nachádzajú horľavé kvapaliny, plyny alebo prach. Elektrické prístroje vytvárajú iskry, ktoré môžu zapálit' prach alebo výpary.
c) Deti a iné osoby držte v dostatočnej vzdiale- nosti od elektrického prístroja počas jeho po- užívania. Pri nepozornosti môžete stratit' kontrolu nad elektrickým náradím.

a) Pripojovacia zástrčka elektrického prístroja musí pasovat' do zásuvky. Zástrčka sa nesmie nijako upravovat'. Nepoužívajte adaptérové zástrčky spolu s uzemnenými elektrickými prístrojmi. Neupravované zástrčky a vhodné zá- suvky znižujú riziko zásahu elektrickým prúdom.
b) Vyhýbajte sa telesnému kontaktu s uzemnenými plochami, ako napríklad rúry, vykurovacie zariadenia, sporáky a chladničky. Ked' je vaše telo uzemnené, hrozí zvýšené riziko zásahu elektrickým prúdom.
c) Chránte elektrické prístroje pred dažd'om alebo vlhkostou. Vniknutie vody do elektrického náradia zvyšuje riziko zásahu elektrickým prúdom.
d) Nepoužívajte pripájacie vedenie na nosenie či zavesenie elektrického náradia, ani na vytiahnutie zástrčky zo zásuvky. Chráňte pripájacie vedenie pred vysokými teplotami, olejom, ostrými hranami alebo pohybujúcimi sa časťami. Poškodené alebo zamotané pripájacie vedenia zvyšujú riziko zásahu elektrickým prúdom.

e) Ak s elektrickým náradím pracujete vonku, používajte iba predlžovacie vedenia, ktoré sú vhodné aj pre exteriér. Používanie predlžovacieho vedenia vhodného pre exteriér znižuje riziko zásahu elektrickým prúdom.
f) Ak sa nedá vyhnút' prevádzke elektrického náradia vo vlhkom prostredí, používajte ochranný vypínač proti chybnému prúdu. Používanie ochranného vypínača proti chybnému prúdu znižuje riziko zásahu elektrickým prúdom.

3. Bezpečnost' osób

a) Bud'te pozorní, dávajte pozor na to, čo robíte, a s elektrickým náradím pracujte rozumne. Elek-trické náradie nepoužívajte, ak ste unavení alebo ste pod vply vom drog, alkoholu či li ekov. Chvíl'ka nepozornosti pri používaní elektrického prístroja môže viest' k vážnym zraneniam.
b) Noste osobné ochranné vybavenie a vždy používajte ochranné okuliare. Nosenie ochranného vybavenia, ako napríklad protiprachová maska, protišmyková ochranná obuv, ochranná prilba alebo ochrana sluchu, v závislosti od druhu a použitia elektrického prístroja, znižuje riziko zranení.
c) Zabráňte neúmyselnému uvedeniu do prevádzky. Pred zdvihnutím alebo nosením sa uistite, že je elektrické náradie vypnuté, predtým ako ho pripojíte k napájaniu prúdom a/alebo ku akumulátoru. Ak máte pri prenášaní elektrického náradia prst na vypínači, alebo ak zapnutý elektrický prístroj pripojíte k napájaniu prúdom, môže dôjst' k úrazom.
d) Pred zapnutím elektrického náradia odstráňte nastavovacie nástroje alebo skrutkovače. Nástroj alebo klůč, ktorý sa nachádza v otáčajúcej sa časti elektrického náradia, môže viest' k poraneniam.
e) Vyhýbajte sa abnormálnemu držaniu tela. Za-istite si bezpečný postoj a vždy udržiavajte rovnováhu. Vďaka tomu budete môť elektrické náradie lepšie kontrolovať pri neočakávaných situáciách.
f) Noste vhodný odev. Nenoste voľný odev ani šperky. Udržiavajte vlasy a odev mimo dosahu pohybujúcich sa dielov. Voľný odev, šperky či dlhé vlasy môžu zachytit' pohybujúce sa časti.
g) Ak je možné namontovat' zariadenia na odsávanie a zachytávanie prachu, musia sa tieto pripojit' a správne používat'. Použitie zariadenia na odsávanie prachu znižuje riziká spôsobené prachom.
h) Nenechajte sa ukolísať falošnou bezpečnosťou a dbajte na bezpečnostné pravidlá pre elektrické náradie, aj keď ste vd’aka mnohoná-sobnému použitiu oboznámení s elektrickým náradím. L’ahkovážne konanie môže v okamihu viest’ k t’ažkým poraneniam.

1. Používanie a ošetrovanie elektrického prístroja

a) Elektrické náradie nepret'ažujte. Pri práci používajte elektrické náradie určené na daný účel. Je lepšie a bezpečnejšie pracovať s vhodným elektrickým náradím v udávanom rozsahu výkonu.
b) Nepoužívajte elektrické náradie s chybným spínačom. Elektrické náradie, ktoré sa nedá zapnút alebo vypnút, je nebezpečné a musí sa opravit.
c) Skôr ako vykonáte nastavenia prístroja, vymeníte časti vloženého nástroja alebo elektrické náradia odložíte, vytiahnite zástrčku zo zásuvky a/alebo odoberte odnímateľný akumulátor. Toto bezpečnostné opatrenie zabráni neúmyselnému spusteniu elektrického náradia.
d) Nepoužívané elektrické náradie uchovávajte mimo dosahu detí. Elektrické náradie nedovoľte používat' osobám, ktoré s ním nie sú oboznámené alebo si neprečítali tieto inštrukcie. Elektrické náradie je nebezpečné, ak ho používajú neskúsené osoby.
e) O svoje elektrické náradie a vložený nástroj sa dôkladne starajte. Kontrolujte, či pohybu-júce sa časti fungujú bezchybne a či sa neza-sekávajú, či diely nie sú zlomené alebo poško-dené tak, že to negativne ovplyvňuje funkciu elektrického náradia. Pred použitím elektric-kého náradia dajte poškodené diely opravit'. Príčinou mnohých úrazov je nesprávna údržba elektrických prístrojov.
f) Rezné nástroje udržiavajte ostré a čisté. Starostlivo udržiavané rezné nástroje s ostrými reznými hranami sa menej zasekávajú a l'ahšie sa vedú.
g) Používajte elektrické náradie, príslušenstvo, vložené nástroje atd'. podl'a týchto pokynov. Zohl'adnite pritom pracovné podmienky a vykonávanú činnosť. Používanie elektrického náradia na iné ako predpísané používania môže viest' k nebezpečným situáciám.
h) Rukoväte a plochy rukovätí udržiavajte vždy suché, čisté a bez oleja a tuku. Klzké rukoväti a plochy rukovätí neumožňujú bezpečnú obsluhu a kontrolu elektrického náradia v nepredvídateľných situáciách.

1. Servis

a) Vaše elektrické náradie nechajte opravovat' len kvalifikovaným odborným personálom a len s originálnymi náhradnými dielmi. Tým za- istíte, že bezpečnosť elektrického prístroja zostane zachovaná.

Varovanie! Tento elektrický prístroj vytvára počas prevádzky elektromagnetické pole. Toto pole môže za určitých okolností ovplyvnit' aktívne alebo pasívne implantáty. Na zníženie nebezpečenstva závažných alebo smrteľných poranení odporúčame osobám s implantátmi prekonzultovať situáciu so svojím lekárom a výrobcom implantátu ešte predtým, ako začnú obsluhovať elektrický prístroj.

Bezpečnostné upozornenia pre sústruh

• Pred uvedením stroja do prevádzky sa oboznámte s vlastnosťami stroja a technikou sústruhu.
• Skontrolujte všetky obrobky na prítomnosť trhlín alebo konárov. Lepené spoje musia byt pred obrátením úplne vytvrdnuté.
• Uistite sa, že obrobok je bezpečne zablokovaný a všetky nadstavce zaistené.
• Pred zapnutím stroja zaistite, aby sa dal obrobok vol'ne otáčat' rukou.
• Držte ruky a prsty v bezpečnej vzdialenosti od rotujúceho obrobku.
• Pred vykonaním nastavení na obrobku, koníku alebo podložke pod nástroj vypnite stroj a počkajte, kým sa zastaví.
• Údržba, nastavenie, kalibrácia a čistenie sa smú vykonávať iba pri vypnutom motore.
• Stroj je určený len na použitie so sústružníckymi dlátami.
• Skôr ako opustíte pracovisko, sústružnícke dláta vždy bezpečne uschovajte.
• Sústruh neprevádzkujte bez krytov a ochranných zariadení.
• Rezné nástroje udržiavajte ostré.
• Ked' začnete obrábat' nový obrobok, použite najnižšiu rýchlost'.
• Sústruh vždy zastavujte pri najnižšej rýchlosti. Ked sústruh beží tak rýchlo, že vibruje, hrozí nebezpečenstvo vymrštenia obrobku alebo vytrhnutia rezného nástroja z rúk.
• Nedovol'te, aby sa rezný nástroj zaboril do obrobku. Drevo sa môže rozštiepit' alebo vymrštit' zo sústruhu.
• Ked tvarujete obrobok, dosadaciu plochu nástroja vždy umiestnite nad stredovú čiaru sústruhu.
• Skôr ako obrobok upevníte na čelný panel, mali by ste ho vždy čo najhrubšie obrobit, aby bol čo naj-oblejší. Tým sa minimalizujú vibrácie pri sústružení obrobku. Obrobok vždy bezpečne upevnite na čelný panel. V opačnom prípade sa môže obrobok vymrštiť zo sústruhu.
• Na odstraňovanie triesok používajte kefu alebo stlačený vzduch, nikdy ich neodstraňujte rukami. Triesky budú ostré.

• Rezný nástroj musí byť vždy pevne v skľučovadle a nastavený tak, aby bol obmedzený presah stípika. To znižuje možnosť, že sa nástroj zlomí alebo ohne.

• Počas prevádzky je zakázané prechádzat' cez sústruh.

• Obrobok zavádzajte do rezného nástroja iba proti smeru otáčania. Obrobok sa musí vždy otáčat smerom k vám.
• Zariadenie nikdy nenechávajte bez dozoru, keď je pripojené k zásuvke. Skôr ako zariadenie opustíte, vypnite ho a vytiahnite zo zásuvky.
• Tento výrobok nie je hračka. Uchovávajte mimo do-sahu detí.
• Určitý prach, ktorý vzniká pri brúsení, pílení, vřtaní a iných stavebných prácach, obsahuje chemikálie, o ktorých je známe, že spôsobujú rakovinu, vrode-né chyby a iné reprodukčné poškodenia. Niekol’ko príkladov týchto chemikálií:
• olovo z olovených farieb,
• kryštalická kyselina kremičitá z tehál a cementu alebo iných murirových výrobkov,
• arzén a chróm z chemicky ošetreného dreva.
• Riziko sa líši podľa toho, ako často túto prácu vykonávate. Pre zníženie vystavenia sa týmto chemikáliám: pracujte v dobre vetranom priestore a s povolenými bezpečnostnými zariadeniami, ako napríklad protiprachové masky špeciálne vyvinuté na odfiltrovanie mikroskopicky malých častíc.
• Osoby s kardiostimulátormi by sa mali pred použitím zariadenia poradit' s lekárom. Elektromagnetic-ké polia v blízkosti kardiostimulátorov môžu viest' k poruchám kardiostimulátora alebo jeho výpadku. Osoby s kardiostimulátormi by okrem toho:
• Nemali pracovat' sami.
• Správne vykonávať údržbu a kontroly, aby zabránili zásahu elektrickým prúdom.
• Varovania, preventívne bezpečnostné opatrenia a pokyny opísané v tejto používatel'skej príručke nedokážu obsiahnuť všetky možné podmienky a situácie. Prevádzkovatel' musí pochopit', že zdravý rozum a opatrnosť nie sú zabudované do tohto výrobku, ale musí ich poskytnút sám.
• Zabezpečte, aby lícna upínacia doska mala správnu veľkost' pre podopretie obrobku.
• Zabezpečte, aby bol obrobok bezpečne upevnený na lícnu upínaciu dosku.
• Pred upevnením obrobku na lícnu upínaciu dosku ho odrežte tak, aby sa čo najviac podobal svojmu konečnému tvaru.
• Na otáčanie lícnej upínacej dosky používajte škra-bacie dláto. Rezné dláta sa môžu l'ahko vytrhnút z ruky.
• Dbajte na to, aby sústružnícke dláto neprekážalo úchytným skrutkám na konečných rozmeroch obrobku.

Dodatočné bezpečnostné upozornenia týkajúce sa používania lícnych upínacích dosiek

Zvyškové riziká

Elektrický prístroj je skonštruovaný podľa stavu techniky a prijatých bezpečnostnotechnických pravidiel. Napriek tomu sa môžu pri práci vyskytnúť jednotlivé zvyškové riziká.

• Obrábajte iba vybrané drevá bez chýb, ako: miesta s hrčami, priečne trhliny, povrchové trhliny. Chybné drevo má sklony k triešteniu a pri práci sa stáva rizikom.
• Nedôkladne zlepené drevá môžu pôsobením odstredivej sily pri obrábaní explodovať.
• Surový obrobok pred upnutím orežte na štvorcový tvar, vycentrujte a dbajte na bezpečné upnutie. Nevyváženost' v obrobku vedie k nebezpečenstvu poranenia.
• Nebezpečenstvo poranenia spôsobené neistým vedením nástroja pri nepresne prisunutej dosadacej ploche nástroja a tupom sústružníckom nástroji. Predpokladom pre odborné sústruženie je bezchybný, ostro nabrúsený sústružnícky nástroj.
• Ohrozenie zdravia spôsobené rotujúcim obrobkom pri dlhých vlasoch a vol'nom odeve. Noste osobný ochranný výstroj, ako je siet'ka na vlasy a tesne priliehajúci odev.
• Ohrozenie zdravia drevným prachom alebo trieskami. Noste osobný ochranný výstroj, ako je ochrana očí a maska proti prachu.
• Ohrozenie zdravia prúdom pri použití elektrických prípojných vedení v rozpore s určením.
• Napriek všetkým prijatým opatreniam môžu pretrvávať zvyškové riziká, ktoré nie sú očividné.
• Zostatkové riziká je možné minimalizovat', ak sa dodržiavajú bezpečnostné upozornenia, použitie v súlade s určením, ako aj návod na obsluhu.
• Pred vykonaním nastavovacích alebo údržbových prác vypnite prístroj a vytiahnite sieťovú zástrčku.

6. Technické údaje

* Prevádzkový režim S1, trvalá prevádzka

Konštrukčné rozmeryL x B x H mm	940 x 270 x 420
Výška lôžka 190
Závit hlavy vretena M 33
Kužel' hlavy vretena MK 2
Výška hrotov nad lôžkomm	152
Vzdialenost' hrotov mm 457
Priemer nad lôžkom mm 305
Priemer medzi hrotmi mm	240
DÍžka dosadacej plochynástroja mm	150
Hmotnost' kg	34,8
Vreteno sústruhu s prachotesnými prednýmiradiálnymi gul'ôčkovými ložiskami
Otáčky 1/min	650 / 1000 / 1450 /2000 / 3000
Koník
Kužel koníka MK 2
Otvor koníka (dutévreteno) ø mm	9,5
Prestavenie pinoly mm 47
Pohon
Elektromotor 220 – 240V~ / 50 Hz
Príkon P1 kW 0,55
Výkon P2 kW 0,30
Otáčky 1/min 1400
Ochrana motora áno
Podpăťová spúšť	áno
Kombinácia spínača/zástrčky	Siet’ová zástrčka
Prevádzkový režim	S1

Hodnoty hluku

Hodnoty hluku boli stanovené v súlade s normou EN 62841.

Technické zmeny vyhradené!

Noste ochranu sluchu.

Vplyv hluku môže spôsobit' stratu sluchu. Celkové hodnoty vibrácií (vektorový súčet troch smerov) stanovené podla EN 62841.

7. Pred uvedením do prevádzky

• Otvorte obal a opatrne vyberte prístroj.
• Odstráňte baliaci materiál, ako aj obalové a prepravné poistky (ak sú použité).
• Skontrolujte, či je rozsah dodávky kompletný.
• Prístroj a diely príslušenstva skontrolujte ohľadom poškodení spôsobených prepravou.
• Obal podľa možnosti uschovajte až do uplynutia záručnej doby.

.

POZOR

Prístroj a obalové materiály nie sú hračkami pre deti! Deti sa nesmú hrat's plastovými vreckami, fóliami a malými dielmi! Existuje nebezpečenstvo prehltnutia a zadusenia!

• Stroj musí byť stabilne postavený, t.j. na pracovnom stole, alebo pevne priskrutkovaný na pevnom podstavcovom ráme.
• Pred uvedením do prevádzky sa musia všetky kryty a bezpečnostné zariadenia namontovať v súlade s predpismi.
• V prípade už obrobeného dreva dávajte pozor na cudzie telesá, ako napr. klince alebo skrutky atd'.
• Pred pripojením stroja sa presvedčte, či sa údaje na typovom štítku zhodujú so sietovými údajmi.
• Pripojte stroj iba k riadne nainštalovanej zásuvke s ochranným kontaktom, ktorá je zaistená minimálne 16 A.

8. Zloženie a obsluha

⚠ Varovanie! Nebezpečenstvo poranenia!

Pripravte pracovisko, na ktorom chcete inštalovať elektrické náradie. Postarajte sa o dostatok miesta, aby bola zaručená bezpečná a bezporuchová prevádzka. Elektrické náradie je určené na prácu v uzatvorených priestoroch a musi byť inštalované na rovnom a pevnom podklade.

Pred uvedením do prevádzky odstráňte upínacie třne alebo klůče z vretena alebo upínacích nástrojov!

Nastavenie otáčok

Nastavenie otáčok sa smie realizovat' iba pri vytiah-nutej siet'ovej zástrčke! Správne otáčky sú viditeľné na diagrame otáčok na vretenníku. Diagram otáčok je určený pre stredne tvrdé, suché drevá. Vhodné otáčky sa riadia podľa rôznych faktorov, ako:

• druh a vlastnosti driev
• vyzreté, suché drevá
• priemer a dížka obrobkov
• hranaté alebo nevyvážené drevá
• široké nahrubo osústružené, vyvážené obrobky
• sústružnícke nástroje, sústružnícka technika
• obrobky zo zlepených driev

Úspešné sústruženie nezávisí od vysokých otáčok, ale od správneho použitia sústružníckych nástrojov.

Smernice na nastavenie otáčok

Nízke otáčky pre:

• obrobky s veľkým priemerom
• tvrdé obrobky s vel'kým priemerom
  • dlhé, nevyvážené obrobky
• zlepené drevá

Nastavenie otáčok, obr. 2+3

• Otvorte kryt (A+B).
  • Uvol'nite inbusovú skrutku (C).
• Pomocou páky (2) zdvihnite elektromotor a remeň preložte na požadovaný stupeň. Remeň musí dosadať presne v drážkach remenice.
• Spustite elektromotor a remeň napnite ľahkým tlakom pomocou páky (2). Utiahnite inbusovú skrutku (C).

UPOZORNENIE

Veľmi vysoké napnutie remeňa spôsobuje rýchle opotrebovanie remeňa.

• Zatvorte kryt a otáčaním doprava zaaretujte skrutku.
• Pri obrobkoch s veľkou nevyváženost'ou je potrebné zvolit minimálne o jeden stupeň nižšie otáčky.

Unášač, obr. 1, 5

Unášač sa používa výhradne na práce „medzi hrotmi“.

Upínacia platňa, obr. 1, 2

Upínacia platňa sa používa pri plochých, väčších obrobkoch.

• Koník je po uvoľnení excentrického zovretia prestavitelný po celej dĺžke lôžka a zovriet' ho je možné v každej vzdialenosti od vretenníka.
• Na upnutie obrobku medzi hrotmi uvolnite zvieraciu rukovät', pinolu vyskrutkujte cca 20 mm a zovrite.
• Koník pristavte k obrobku a hrot koníka vložte do zahíbeného stredového bodu.
• Pinolu koníka vyskrutkovávajte dovtedy, dokým hrot koníka nebude pevne zasunutý v dreve. Opät utiahnite zvieraciu rukovät.
• Obrobok otáčajte rukou a skontrolujte, či je obrobok pevne upnutý medzi hrotmi a či ním je možné voľne otáčat.

Výmena hrotu koníka, obr. 1, 4

Dosadacia plocha nástroja, obr. 1, 3

• Dosadacia plocha nástroja slúži na bezpečné vedenie sústružníckych nástrojov a súčasne je podperou pre ruku. Výškové prestavenie dosadacej plochy nástroja sa realizuje po uvol'není upínacej páky. Na otáčanie d'alej t'ahajte v smere šípky.
• Dosadaciu plochu nástroja pristavte k obrobku vo vzdialenosti 1 – 3 mm. Skontrolujte nastavenie, obrobkom na to otáčajte rukou.
• Dosadaciu plochu nástroja pristavte cca 3 mm nad osu obrobku. Opakovane skontrolujte nastavenie tým, že obrobkom budete otáčat' rukou.
• Po uvoľnení excentrického zovretia je konzola dosadacej plochy prestavitelná v pozdížnom smere po celej dĺžke lôžka a v priečnom smere až k obrobku. Konzola dosadacej plochy je okrem toho otočná do obidvoch strán o cca 45°.
• Dosadaciu plochu nástroja za účelom obrábania čelnej plochy otočte o 90° a pristavte k ploche, ktorá sa má obrábat'. Dosadaciu plochu nástroja pristavte podľa sústružníckého nástroja do 6 mm pod os nástroja.

Vedenie nástroja, obr. 4

Príklady vedenia nástroja pri obrábaní najčastejších základných tvarov. Sústruh je po pripojení na elektrickú siet pripravený na prevádzku. Dodržte k tomu bod „Elektrická prípojka“.

Zapnutie a vypnutie (obr. 1)

• Pre spustenie stroja stlačte zapínač (9/“l”).
• Pre zastavenie stroja stlačte vypínač (9/“0”).

Opatrne: Prístroj sa okamžite spustí s nastavenými otáčkami.

Prestavenie otáčok (obr. 1)

Správne otáčky sa musia nastavit' v závislosti od obrábaného obrobku.

Dôležité informácie pre prevádzku

• Odporúčame vám si preštudovat' odbornú literatúru o sústružníckych technikách.
• Pri výbere dreva dbajte s ohľadom na sústružnícke práce na konáre a zmršťovacie pohyby. Používajte iba drevo bez trhlín a konárov (pri malých konároch dbajte na tlak vyvíjaný sústružníckym náradím).
• Vždy rukou skontrolujte, či je tvarovaný dielec bezpečne pridržiavaný. Varovanie! Vytiahnite sietovú zástrčku!
• Použivajte iba originálne sústružnícke náradie, ktoré je ostré.

• Pri sústružení drevených plátov nestojte v dráhe letu obrobku.

• Veľké a nevyvážené tvarované dielce prirežte, prosím, pásovou alebo lupienkovou pílou na čo najsprávnejší rozmer. Ak sú tvarované dielce velmi nevyvážené, predstavujú nebezpečenstvo pre vaše zdravie a životnosť stroja.

• Pri nových obrobkoch vždy začnite čo najnižšou rýchlostou a zvyšujte ju s narastajúcou masívnosťou sústruženého obrobku.
• Nepoužívajte drevené pláty s kontrakčnými trhlinami, pretože pri pôsobení odstredivých síl predstavujú nebezpečenstvo prasknutia.
• Neprekračujte maximálne vel'kosti obrobku.
• Pri blokovanom náradí: skôr než začnete s hl'adaním chýb, najskôr vytiahnite sieťovú zástrčku.
• Pre sústružnícke práce zaujmite na stroji takú polohu, aby ste mohli dláta efektívne viest' po nosiči nástroja.
• Používajte iba rezné nástroje, ktoré sa odporúčajú na sústružnícke práce.

Pracovné pokyny

Predpokladom pre odborné sústruženie je bezchybný, ostro nabrúsený sústružnícky nástroj.

Výber materiálu

• Drevo na sústruženie musí mať dobrú kvalitu, bez chýb ako sú priečne trhliny, povrchové trhliny alebo miesta s hrčou. Chybné drevo má sklony k triešteniu a stáva sa rizikom pre používateľa a stroj.
• Obrobky zo zlepených driev by mal obrábat' iba skúsený remeselník. Sústruženie týchto driev vyžaduje dôkladné zlepenie bez slabých miest, pretože obrobok môže na základe vznikajúcej odstredivej sily explodovat'.

Upozornenie: Laik by mal základné vedomosti získat' výhradne prácou s masivnym materiálom.

Príprava materiálu

• Pre sústruženie pozdížneho dreva sa materiál musí najprv orezať na štvorhranný tvar.
• Pre sústruženie priečneho dreva sa materiál musí taktiež nahrubo orezať. Opíľte ho nahrubo pásovou pílou. Vhodný je osemhranný tvar; tým je možné rozsiahlo zabránit' vibráciám.

Centrovanie obrobkov, obr. 5

Centrovanie pripravených obrobkov pred vložením do stroja je dôležitým pracovným krokom. Centrovanie znamená vymeranie stredu obrobku a jeho označenie jamkovačom. Do stredu vyrazte priehlbinu s priemerom 1,5 až 2 mm. Ak sa obrobok presne nevycentruje, vplyvom nevyváženosti vzniknú veľmi silné vibrácie. Dôsledkom môže byť odhođenie obrobku.

UPOZORNENIE:

Presné centrovanie obrobku znamená čisté otáčanie bez obvodového hádzania.

Počas sústruženia

- Ešte surový obrobok obrábajte pri nízkych otáčkach. Po sústružení nahrubo, to znamená, keď je dosiahnutý základný tvar obrobku, ako aj rovnomerné otáčanie bez obvodového hádzania, je možné otáčky zvýšit.

PREDTÝM VYPNITE MOTOR – VYTIAHNITE SIE- ŤOVÚ ZÁSTRČKU

- Spoločne sa otáčajúci upínací hrot sa musí raz za čas nastavit prostredníctvom ručného kolesa, pri vypnutom motore. Upínací hrot musí byt' pevne uložený v dreve. Obrobkom otáčajte rukou, aby ste skontrolovali pevné upevnenie medzi hrotmi.

Označenie obrobku

Obrobok sa niekedy pred dokončením musí uvoľnit’. Predtým je na obrobku a unášači vhodné nakreslit značku pomocou ceruzky. Pri opätovnom upnutí nastavte značku k značke.

Odborná literatúra

Príslušnú odbornú literatúru o sústružení ponúka špecializovaný obchod. Pre začiatočníka, ako aj pre majstra je veľkou pomocou pri práci a obsahuje mno-hé podnety k obrábaniu.

9. Preprava

1. Elektrický prístroj pred každou prepravou vypnite a odpojte ho od napájania prúdom.
2. Elektrické náradie noste minimálne vo dvojici. Elektrické náradie noste na lôžku stroja (8).
3. Elektrické náradie chránte pred nárazmi, údermi a silnými vibráciami, napr. pri preprave vo vozidlách.
4. Elektrický prístroj zaistite proti prevráteniu a pokí-znutiu.
5. Ochranné zariadenia nikdy nepoužívajte na manipuláciu alebo prepravu.

Raz za čas zo stroja utrite handrou triesky a prach.
Raz za mesiac naolejujte otočné diely na predíženie životnosti nástroja. Motor neolejujte.
Na čistenie plastu nepoužívajte žiadne leptavé pro- striedky.

• Všetky ochranné a bezpečnostné zariadenia sa musia po ukončených opravárskych a údržbových prácach okamžite znovu namontovať.
• Pri výmene nástroja vyčistite a zľahka naolejujte vretenový závit na upnutie nástroja.
• Pinolu koníka príležitostne vyskrutkujte, vyčistite a nastriekajte suchým klzným prostriedkom. Namažte závitové vreteno.
• Prekontrolujte a v prípade potreby dodatočne nastavte excentrické zovretie koníka, ako aj dosadacej plochy nástroja. Utiahnite na to šest'hrannú maticu pod upínacou príložkou.
• Prekontrolujte a v prípade potreby vymeňte hnací remeň.

Údržba

Vnútri prístroja sa nenachádzajú žiadne d'alšie diely, na ktorých by sa mala vykonávať údržba.

Servisné informácie

Je potrebné dbat' na to, že pri tomto produkte podliehajú nasledujúce diely použitiu primeranému alebo prirodzenému opotrebovaniu, resp. nasledujúce diely sú potrebné ako spotrebné materiály.

Diely podliehajúce opotrebeniu*: sústružnícke dláto, Uhlíkové kefy, klinový remeň

Špeciálne príslušenstvo

Výrobok Č. výr.

Predíženie lôžka sústruhu 4902301701

Súprava nástrojov, 5-dielna 88002716

Súprava nástrojov, 6-dielna 88002717

Unášací kotúč ∅ 80 mm 7400 8800

Đalšie príslušenstvo nájdete v našom aktuálnom katalógu alebo na stránke www.scheppach.com.

11. Skladovanie

Prístroj a jeho príslušenstvo skladujte na tmavom, suchom a nezamízajúcom mieste neprístupnom pre deti. Optimálna skladovacia teplota sa nachádza medzi 5 a 30 °C.

Elektrický prístroj skladujte v originálnom obale.

Elektrický prístroj zakryte, aby ste ho chránili pred prachom alebo vlhkost'ou.

Návod na obsluhu skladujte pri elektrickom prístroji.

12. Elektrická prípojka

Nainštalovaný elektromotor je pripojený a pripravený na prevádzku. Pripojenie zodpovedá príslušným ustanoveniam VDE a DIN. Sietová prípojka na strane zákazníka, ako aj predlžovacie vedenie musia zodpovedať týmto predpisom.

Dôležité upozornenia

Poškodené elektrické prípojné vedenie

Na elektrických prípojných vedeniach často vznikajú škody na izolácii.

Príčinami môžu byt:

• Stlačené miesta, keď sa prípojné vedenia vedú cez okno alebo medzeru medzi dverami.
• Zalomené miesta v dôsledku neodborného upevnenia alebo vedenia prípojného vedenia.
• Rozrezané miesta vzniknuté pri prejazde cez prípojné vedenie.
• Škody na izolácii pri vytrhnutí zo zásuvky v stene.
• Trhliny pri zostarnutí izolácie.

Takéto poškodené elektrické prípojné vedenia sa nesmú používať a z dôvodu poškodenia izolácie sú životunebezpečné.

Elektrické prípojné vedenia pravidelne kontrolujte ohľadne poškodení. Dávajte pozor na to, aby pri kontrole prípojného vedenia nebolo vedenie pripojené k elektrickej sieti.

Elektrické prípojné vedenia musia zodpovedať príslušným ustanoveniam VDE a DIN. Používajte iba prípojné vedenia s označením H05VV-F.

Vytlacenie označenia typu na prípojnom kábli je predpis.

Motor na striedavý prúd

• Sietové napätie musí predstavovat 220 - 240 V\~.
• Predlžovacie vedenia do dĺžky 25 m musia vykazovat prierez 1,5 mm².

Prípojky a opravy elektrickej výbavy smie vykonávať iba vyučený elektrikár.

V prípade otázok uved'te, prosím, nasledujúce údaje:

13. Likvidácia a opätovné zhodnotenie

Prístroj sa nachádza v obale, aby sa zabránilo prípadným škodám pri preprave.

Tento obal je surovina, je teda opätovne použiteľný alebo možno vykonať jeho recykláciu. Prístroj a jeho príslušenstvo pozostávajú z rôznych materiálov, ako napr. kov a plasty.

Poškodené konštrukčné diely odovzdajte na likvidáciu nebezpečného odpadu. Informácie si zistite v špecializovanom obchode alebo od správy obce!

Tento symbol upozorňuje na to, že tento výrobok sa musí zlikvidovat podľa smernice o odpade z elektrických a elektronických zariadení (2012/19/EÚ) a nesmie sa zlikvidovat s domo-

vým odpadom. Tento výrobok sa musí odovzdat' na to určenému zbernému stredisku.

K tomu môže dôjst napríklad vrátením pri nákupe podobného výrobku alebo odovzdaním autorizovanému zbernému stredisku na recykláciu odpadu z elektrických a elektronických zariadení.

Neodborné zaobchádzanie so starými zariadeniami môže mat' v dôsledku potenciálne nebezpečných lá- tok, ktoré obsahuje odpad z elektrických a elektronických zariadení, negativny vplyv na životné prostredie a zdravie osôb. Odbornou likvidáciou tohto výrobku navyše prispievate k efektívnemu využívaniu prírodných zdrojov. Informácie o zberných strediskách pre staré zariadenia získate od vašej miestnej správy, verejnoprávnej inštitúcie zaoberajúcej sa likvidáciou odpadu, autorizovaného úradu pre likvidáciu odpadu z elektrických a elektronických zariadení alebo od vá- sho odvozu odpadkov.

14. Odstraňovanie porúch

Porucha Možná príčina Náprava
Kvalita rezu je zlá. Rezný	nástroj je tupý. Naostrite alebo vymeňte	rezný nástroj.
	Príliš agresívne rezanie. Znížte pracovný tlak
	Rezný nástroj sa umiestni pod stredovú čiaru obrobku.	Spustite rezný nástroj maximálne 3 mm nad stred obrobku.
	Rýchlost' sústruženia je príliš nízka	Nastavte rýchlost'.
Nadmerné vibrácie pri sústružení tenších obrobkov.	Rezný nástroj sa nachádza pod stredovou čiarou obrobku.	Zdvihnite rezný nástroj na stredovú čiaru obrobku.
	Príliš agresívne rezanie. Znížte pracovný tlak
Nadmerné vibrácie pri sústružení veľkých obrobkov alebo šálok.	Vretenník a/alebo koník sú nesprávne usporiadané na koncoch obrobku.	Skontrolujte, či sú hroty obrobku na vretenníku a/alebo koníku správne upevnené na strede obrobku.
	Obrobok nie je vyvážený.	Režte koniec obrobku, kým nebude obrobok vyvážený.
Sústruh sa neotáča.	Kábel nie je zapojený do zásuvky.	Pripojte kábel do zásuvky.
Sústruh sa nevypína.	Poškodený alebo chybný sieťový spínač a/alebo vnútorná kabeláž.	Okamžite vytiahnite zo zásuvky zástrčku sústruhu. Sústruh znova prevádzkujte, až ked' ho opraví kvalifikovaný servisný technik.
Motor sa nerozbieha	Žiadny prúd	Skontrolujte sieťovú poistku
	Spínač, kondenzátor	Prekontrolujte prostredníctvom vyučeného elektrikára
	Chybné elektrické predlžovacie vedenie	Vytiahnite, prekontrolujte a v prípade potreby vymeňte sieťovú zástrčku
Obrobok sa pri práci chveje	Obrobok sa pri práci uvoľňuje	Dodržte pracovné pokyny v návode na obsluhu
	Centrovanie nie je stredové	Dodržte pracovné pokyny v návode na obsluhu
	Príliš vysoké otáčky	Zvol'te nižšie otáčky
Obrobok sa pri práci chveje	Nastavenie excentrického zovretia	Šest'hrannú maticu na dolnej strane dotiahnite nástrčkovým klůčom o cca 1⁄2 otáčky

Zrejmé vady musia byt predstavené v priebehu 8 dni po obdržaní tovaru, ináč zákazník stratí všetky nároky týkajúce sa takejto vady. Ponúkame záruku na naše aparáty, ktoré sú správne používané počas zákonného termínu záruky tak, že bezplatne vymeníme každů čast' aparátu, ktorá sa v priebehu tohto času môže stať dokázatel'ne nefunkčnou dôsledkom materiálnej či výrobnej

vady. Na časti ktoré sami nevyrábame, poskytujeme záruku iba v rozsahu, v ktorom nám prísluší nárok na záručné plněnie k subdodávateľovi. Za trovy týkajúce sa inštalácie novej súčiastky je zodpovedný zákazník. Nárok na výmenu tovara, na zľavu a iné nároky na nahradenie škody sú vylúčené.

Garancija SI
