BRUGSANVISNING DM460T SCHEPPACH

5. Säkerhetsanvisningar

12. Elektrisk anslutning

Ta vare på alle sikkerhetsregler, og anvisninger for fremtiden.

Mange ganger må du spenne ut arbeidsstykket før det er ferdig dreiet. Det er da en fordel å merke det og medbringeren med en blyant.

* ikke absolutt inkludert i leveringsomfanget!

Specialtillbehör

Artikkel

Artikkelnummer:

Dreiebenkutvidelse

4902301701

Ekstra verktøy 5er sett 88002716

Ekstra verktøy 6er sett 88002717

Skruepatron 7400 7200

Hullpatron ∅ 30 mm 7400 8600

Hullpatron ∅ 40 mm 7400 7300

Hullpatron ∅ 60 mm 7400 8700

Medbringerskive ∅ 80 mm 7400 8800

Trebucket chuck ∅ 100 mm 7400 8900

Strømledninger skal regelmessig kontrolleres for eventuelle skader. Påse ved kontrollen at ledningen ikke henger på strømnettet.

Strømledninger skal være i samsvar med relevante VDE- og DIN-bestemmelser. Bruk kun tilkoblingsledninger med merkingen H05VV-F.

Et påtrykk hos typebetegnelsen på tilkoblingskabelen er en forskrift.

Vekselstrømmotor

• Nettspenningen skal være 220 - 240 V\~.
• Skjøteledninger med opp til 25 m lengde må ha et tverrsnitt på 1,5 kvadratmillimeter.

Forklaring til symbolerne på maskinen

	Advarsel! Manglende overholdelse er forbundet med livsfare, fare for personskader eller beskadigelse af værktøjet!
	Læs og overhold brugsanvisningen og sikkerhedsforskrifterne før ibrugtagning!
	Brug høreværn!
	Hårnet påbudt!
	Brug beskyttelsesbriller!
	Brug af handsker forbudt!
	Kapslingsklasse II (dobbeltisolering)

1. Indledning....100
2. Produktbeskrivelse....100
3. Leveringsomfang 100
4. Tilsigtet brug....100
5. Sikkerhedsforskrifter 101
6. Tekniske data 103
7. Før ibrugtagning....104
8. Opbygning og betjening 104
9. Transport 106
10. Rengøring og vedligeholdelse.... 106
11. Opbevaring.... 107
12. El-tilslutning.... 107
13. Bortskaffelse og genbrug.... 107
14. Afhjælpning af fejl.... 108

Side:

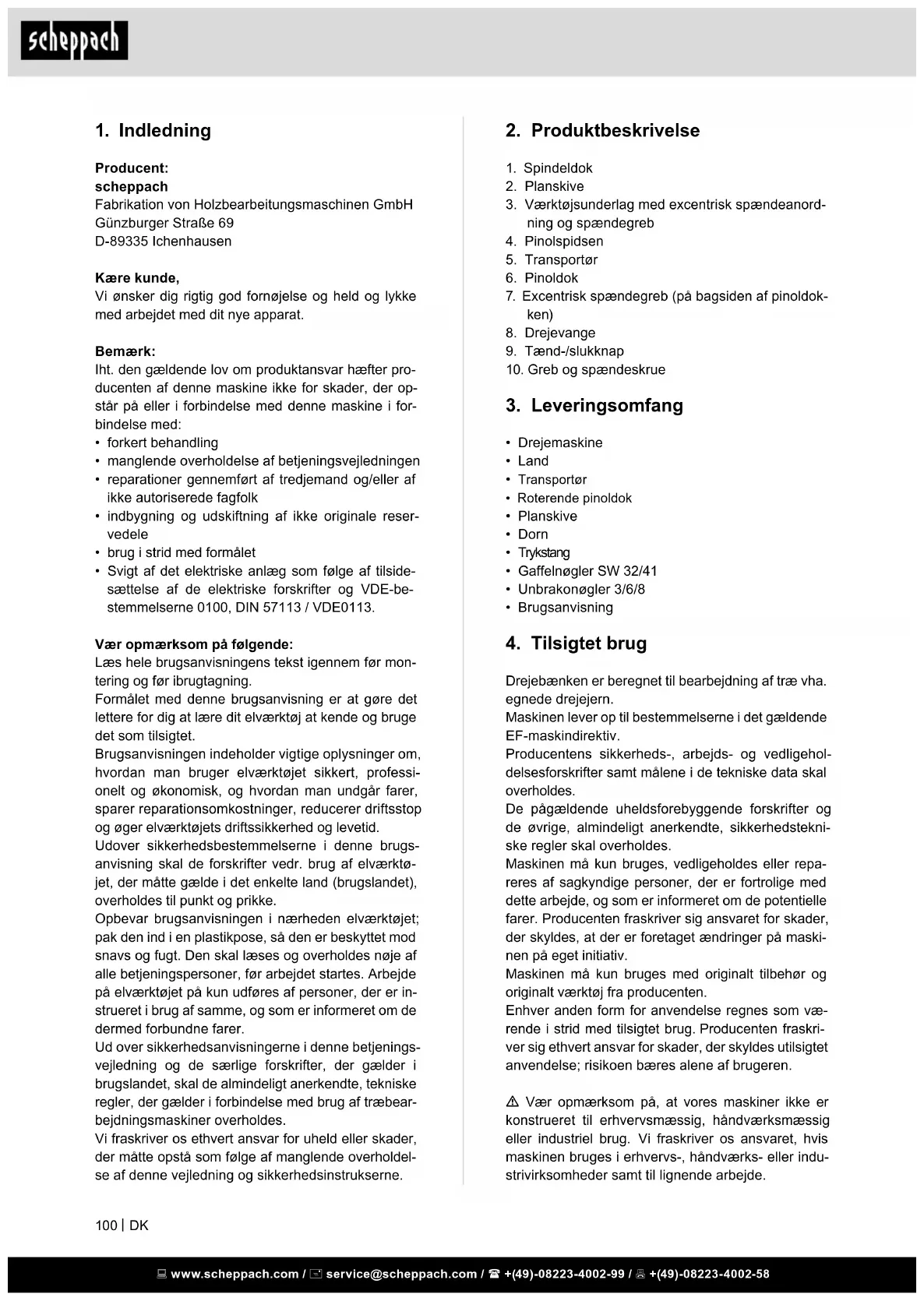

1. Indledning

Producent:

scheppach

Vi ønsker dig rigtig god fornøjelse og held og lykke med arbejdet med dit nye apparat.

Bemærk:

Iht. den gældende lov om produktansvar hæfter producenten af denne maskine ikke for skader, der opstår på eller i forbindelse med denne maskine i forbindelse med:

• forkert behandling
• manglende overholdelse af betjeningsvejledningen
• reparationer gennemført af tredjemand og/eller af ikke autoriserede fagfolk
• indbygning og udskiftning af ikke originale reservedele
• brug i strid med formålet
• Svigt af det elektriske anlæg som følge af tilside-sættelse af de elektriske forskrifter og VDE-bestemmelserne 0100, DIN 57113 / VDE0113.

Vær opmærksom på følgende:

Læs hele brugsanvisningens tekst igennem før montering og før ibrugtagning.

Formålet med denne brugsanvisning er at gøre det lettere for dig at lære dit elværktøj at kende og bruge det som tilsigtet.

Brugsanvisningen indeholder vigtige oplysninger om, hvordan man bruger elværktøjet sikkert, professionelt og økonomisk, og hvordan man undgår farer, sparer reparationsomkostninger, reducerer driftsstop og øger elværktøjets driftssikkerhed og levetid.

Udover sikkerhedsbestemmelserne i denne brugsanvisning skal de forskrifter vedr. brug af elværktøjet, der måtte gælde i det enkelte land (brugslandet), overholdes til punkt og prikke.

Opbevar brugsanvisningen i nærheden elværktøjet; pak den ind i en plastikpose, så den er beskyttet mod snavs og fugt. Den skal læses og overholdes nøje af alle betjeningspersoner, før arbejdet startes. Arbejde på elværktøjet på kun udføres af personer, der er instrueret i brug af samme, og som er informeret om de dermed forbundne farer.

Ud over sikkerhedsanvisningerne i denne betjeningsvejledning og de særlige forskrifter, der gælder i brugslandet, skal de almindeligt anerkendte, tekniske regler, der gælder i forbindelse med brug af træbearbejdningsmaskiner overholdes.

Vi fraskriver os ethvert ansvar for uheld eller skader, der måtte opstå som følge af manglende overholdelse af denne vejledning og sikkerhedsinstrukserne.

2. Produktbeskrivelse

1. Spindeldok
2. Planskive
3. Værktøjsunderlag med excentrisk spændeanordning og spændegreb
4. Pinolspidsen
5. Transportør
6. Pinoldok
7. Excentrisk spændegreb (på bagsiden af pinoldokken)
8. Drejevange
9. Tænd-/slukknap
10. Greb og spændeskrue

3. Leveringsomfang

• Drejemaskine
• Land
• Transportør
• Roterende pinoldok
• Planskive
• Dorn
• Trykstang
  • Gaffelnøgler SW 32/41
• Unbrakonøgler 3/6/8
• Brugsanvisning

4. Tilsigtet brug

Drejebænken er beregnet til bearbejdning af træ vha. egnede drejejern.

Maskinen lever op til bestemmelserne i det gældende EF-maskindirektiv.

Producentens sikkerheds-, arbejds- og vedligeholdelsesforskrifter samt målene i de tekniske data skal overholdes.

De pågældende uheldsforebyggende forskrifter og de øvrige, almindeligt anerkendte, sikkerhedstekniske regler skal overholdes.

Maskinen må kun bruges, vedligeholdes eller repareres af sagkyndige personer, der er fortrolige med dette arbejde, og som er informeret om de potentielle farer. Producenten fraskriver sig ansvaret for skader, der skyldes, at der er foretaget ændringer på maskinen på eget initiativ.

Maskinen må kun bruges med originalt tilbehør og originalt værktøj fra producenten.

Enhver anden form for anvendelse regnes som værende i strid med tilsigtet brug. Producenten fraskriver sig ethvert ansvar for skader, der skyldes utilsigtet anvendelse; risikoen bæres alene af brugeren.

⚠ Vær opmærksom på, at vores maskiner ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller industriel brug. Vi fraskriver os ansvaret, hvis maskinen bruges i erhvervs-, håndværks- eller industrivirksomheder samt til lignende arbejde.

5. Sikkerhedsforskrifter

Generelle sikkerhedshenvisninger for el-værktøjer

⚠ ADVARSEL: Læs alle sikkerhedsforskrifter, anvisninger, illustrationer og tekniske data, der følger med dette elværktøj.

Følges de følgende instruktioner ikke nøje som beskrevet, kan dette føre til elektrisk stød, brand og/eller alvorlige personskader.

Opbevar alle sikkerhedsinstruktioner og instruktioner for fremtiden.

Det i sikkerhedshenvisningerne anvendte begreb „el-værktøj“ refererer til netdrevne el-værktøjer (med netledning) og til batteridrevne el-værktøjer (uden netledning).

1. Arbejdspladssikkerhed

a) Hold din arbejdsplads ren og godt oplyst. Uorden eller uoplyste arbejdsområder kan føre til uheld.
b) Arbejd ikke med el-værktøjet i eksplosionstruede omgivelser, hvor der befinder sig brændbare væsker, gasarter eller støv. El-værktøj producerer gløder, der kan antænde støv eller dampene.
c) Hold børn og andre personer væk under benyttelsen af el-værktøjet. Hvis man bliver distraheret, kan man miste kontrol over el-værktøjet.

2. Elektrisk sikkerhed

a) Forbindelsesstikket på el-værktøjet skal pas-se ind i stikdåsen. Stikket må ikke på nogen måde ændres. Brug ikke adapterstik sammen med beskyttelsesjordet el-værktøj. Uændret stik og passende stikdåser formindsker risikoen for et elektrisk stød.
b) Undgå kropskontakt med jordforbundne overflader såsom rør, radiatorer, komfurer og køleskabe. Der er en øget risiko for elektrisk stød, hvis din krop er jordet.
c) Hold el-værktøj væk fra regn og fugt. Indtrængen af vand i el-værktøjet øger risikoen for et elektrisk stød.
d) Misbrug ikke ledningen til at bære eller ophænge el-værktøjet eller til at trække stikket ud af stikdåsen. Hold ledningen væk fra varme, olie, skarpe kanter eller bevægende apparatdele. Beskadiget eller snoet ledning øger risikoen for et elektrisk stød.
e) Hvis du arbejder udendørs med et el-værktøj, brug kun forlængerledning, der også er egnet til udendørs brug. Anvendelse af en forlængerledning, der er egnet til udendørs brug, formindsker risikoen for et elektrisk stød.

f) Hvis ikke det er muligt at undgå brug af el-værktøjet i fugtige omgivelser, brug et fejlstrømsrelæ. Brugen af et fejlstrømsrelæ formindsker risikoen for et elektrisk stød.

3. Personsikkerhed

a) Vær opmærksom, hold øje med hvad du laver og brug din sunde fornuft, når du arbejder med et el-værktøj. Brug ikke el-værktøj, hvis du er træt eller er under indflydelsen af stoffer, alkohol eller medicin. Et øjebliks uagtsomhed ved brug af el-værktøjet kan føre til alvorlige kvæstelser.
b) Bær personligt beskyttelsesudstyr og altid beskyttelsesbriller. Brugen af personligt sikkerhedsudstyr, såsom støvmaske, skridsikre sikkerhedssko, beskyttelseshjelm eller høreværn alt efter art og anvendelse af el-værktøjet, formindsker risikoen for kvæstelser.
c) Undgå utiligtet igangsættelse. Sikr at el-værktøjet er slukket, inden du slutter det til strømforsyningen og/eller batteriet, tager det op eller bærer det. Hvis du har fingeren på kontakten, mens du bærer el-værktøjet eller du slutter el-værktøjet til strømforsyningen, kan dette føre til uheld.
d) Fjern indstillingsværktøj eller skruenøgler, inden du tænder for el-værktøjet. Et værktøj eller en nøgle, der befinder sig i en drejende apparatdel, kan føre til kvæstelser.
e) Undgå unormal kropsholdning. Sørg for at stå sikkert og hold ligevægten til enhver tid. På denne måde kan du bedre kontrollere el-værktø-jet i uventede situationer.
f) Bær velegnet beklædning. Bær ikke vid beklædning eller smykker. Hold hår, tøj og handsker væk fra bevægende dele. Løs beklædning, smykker eller langt hår kan blive fanget ind i bevægende dele.
g) Hvis der kan monteres støvudsugnings- og opfangningsanordninger, sørg for, at disse er tilsluttet og anvendes korrekt. Brug af en støvudsugning kan formindske farer ved støv.
h) Forlad dig ikke på falsk sikkerhed, og overskrid ikke sikkerhedsreglerne for elværktøjer, selvom du evt. føler dig fortrolig med elværktøjet efter længere tids brug. Skødesløse handlinger kan føre til alvorlige personskader på en brøkdel af et sekund.

4. Brug og behandling af el-værktøjet

a) Overbelast ikke apparatet. Brug det dertil beregnede el-værktøj til dit arbejde. Med det korrekte el-værktøj arbejder du bedre og mere sikkert i det angivne ydelsesområde.

b) Brug ikke el-værktøjet, hvis kontakten er defekt. Et el-værktøj, som ikke længere kan tændes eller slukkes, er farligt og skal repareres.
c) Træk stikket ud af stikdosen og/eller fjern batteriet, inden du indstiller apparatet, skifte tilbehørsdele eller lægge el-værktøjet væk. Disse forholdsregler forhindrer utilsigtet start af el-værktøjet.
d) Opbevar ubenyttede el-værktøjer utilgængelige for børn. Lad ikke personer benytte el-værktøjet, der ikke er fortrolige med det eller som ikke har læst disse anvisninger. El-værktøj er farligt, når det benyttes af uerfarne personer.
e) Plej el-værktøj omhyggeligt. Kontrollér, om bevægende dele fungerer perfekt og ikke går i baglås, om dele er i stykker eller er så beskadigede, at el-værktøjets funktion er forringet. Lad beskadigede dele reparere, før el-værktøjet bruges. Mange uheld forårsages af dårligt vedligeholdte el-værktøjer.
f) Hold skæreværktøj skarpt og rent. Omhygge- ligt plejet skæreværktøj med skarpe skærekanter går mindre i baglås og er lettere at styre.
g) Brug el-værktøj, tilbehør, indsatsværktøj osv. i overensstemmelse med disse anvisninger. Tag herved højde for arbejdsbetingelserne og aktiviteten, der skal udføres. Brugen af el-værktøj til andre end de dertil bestemte anvendelser kan føre til farlige situationer.
h) Hold greb og gribeflader tørre, rene og fri for olie og fedt. Glatte greb og gribeflader umuliggør sikker betjening af og kontrol med elværktøjet i uforudsete situationer.

5. Service

a) Lad kun dit el-værktøj reparere af kvalificerede fagpersoner og kun med originale reservedele. På denne måde sikrer man, at el-værktøjets sikkerhed bevares.

Advarsell Dette elværktøj fremstiller et elektromagnetisk felt under driften. Dette felt kan under bestemte omstændigheder forringe aktive eller passive medicinske implantater. For at forringe faren for alvorlige kvæstelser eller kvæstelser med døden til følge anbefales det personer med medicinske implantater at gå til læge og kontakte producenten af det medicinske implantat, før elværktøjet betjenes.

Sikkerhedshenvisninger til drejebænken

• Du skal være fortrolig med maskinens egenskaber og drejeteknik, inden du tager maskinen i drift.

• Kontrollér alle emner for revner og knaster. Klæbeforbindelser skal være helt tørre inden drejningen.

• Forvis dig om, at emnet er sikkert fastlåst og at alle er applikationer er spændt fast.

• Inden tilkoblingen af maskinen skal det kontrolleres at emnet kan dreje frit ved at dreje det med hånden.
• Hold hænder og fødder borte fra det roterende emne.
• Sluk for maskinen og vent, indtil den er standset, inden du foretager indstillinger mhp. emnet, pino-Idok eller land.
• Vedligeholdelse, indstilling, kalibrering og rengøring må kun udføres med slukket motor.
• Slibemaskinen er ikke beregnet til anvendelse med drejemejsler.
• Drejemejsler skal deponeres et sikkert sted, inden du forlader arbejdspladsen.
• Drejemaskinen må ikke anvendes uden afdækninger og beskyttelsesanordninger.
• Skæreværktøj skal altid være skarpe.
• Anvend altid den laveste hastighed, når du starter med et nyt værktøj.
• Drejemaskinen må kun standses ved den laveste hastighed. Når drejemaskinen kører så hurtigt, at den vibrerer, er der fare for, at emnet falder ud, eller at skæreværktøjet bliver revet ud af hænderne.
• Skæreværktøj må ikke sætte sig fast i emnet. Træet kan blive spaltet eller smidt ud af drejebænken.
• Anbring altid landet over drejemaskinens midterlinje, när du former et emne.
• Inden emnet bliver fastgjort på frontpladen, skal det altid bearbejdes så groft som muligt for at gøre det så rundt som muligt. På den måde bliver vibrationerne ved drejningen minimeret. Emnet skal altid fastgøres sikkert på frontpladen. Ellers kan emnet blive kastet ud af drejemaskinen.
• Anvend en børste eller trykluft for at fjerne træspåner; anvend aldrig hænderne. Spånerne kan være skarpe.
• Skæreværktøjet skal altid sidde fast i spændepatronen og være indstillet således, at afstanden mellem træstykket og værktøjet er så lille som muligt. Dette reducerer muligheden for at værktøjet brækker over eller bøjer.
• Du må ikke krydse hen over drejemaskinen, mens den er i gang.
• Emnet må kun indføres i skæreværktøjet mod drejeretningen. Emnet skal altid dreje i din retning.
• Enheden ikke være tilsluttet en stikkontakt, når det ikke er under opsyn. Sluk for enheden og tag ledningen ud af stikkontakten, inden du forlader den.
• Dette produkt er intet legetøj. Det skal opbevares utilgængeligt for børn.
• Noget af det støv, som opstår ved slibning, savning, boringer og andet arbejde, indeholder kemikalier, som kan forårsage kræft, misdannelser hos nyfødte eller andre reproduktive skader. Nogle eksempler mhp. disse kemikalier er:

- Bly fra blyholdige farver

• Krystallinsk kiselsyre fra tegl og cement eller andre murværkprodukter
• Arsen og krom fra kemisk behandlet træ

- Alt efter hvor ofte, du udfører dette arbejde, varierer risikoen. Eksponeringen for disse kemikalier kan reduceres på følgende måde: Udfør kun arbejde i et godt ventileret område, og arbejd med godkendte værnemidler som f.eks. støvmasker, der er specialudviklet til at bortfiltrere mikroskopiske partikler.

Personer med pacemakere bør konsultere en læge inden anvendelsen. Elektromagnetiske felter i nærheden af pacemakeren kan forstyrre pacemakeren eller medføre at den svigter. Derudover bør mennesker med pacemakere:

- Undgå at arbejde alene.

• Udføre korrekt vedligeholdelse og kontrol for at undgå elektrisk stød.
• De advarsler, sikkerhedsforanstaltninger og anvisninger, som beskrives i denne brugervejledning kan ikke afdække alle mulige betingelser og situationer. Ejeren bør have forståelse for at sund menneskeforstand og omhu er faktorer, som ikke er en integreret bestanddel af i dette produkt, men er noget ejeren altid skal være bevidst om ved anvendelsen.

Yderligere sikkerhedshenvisninger vedr. anvendelse af planskiver

• Sørg for at planskiven har den rigtige størrelse til at fastholde emnet.
• Forvis dig om, at emnet er fastgjort sikkert på planskiven.
• Tilskær emnet, så formen er så tæt som muligt på den endegyldige form, inden monteringen på en planskive.
• Anvend udelukkende et skrabejern til at dreje planskiven. Skrabejern kan let blive revet ud af hænderne.
• Sørg for, at drejemejslet ikke kommer i kontakt med holdeskruerne i emnet, när det skæres til iht. de ønskede skæringsmål.

Restrisici

Elværktøjet er bygget efter nyeste tekniske niveau og de anerkendte sikkerhedstekniske regler. Alligevel kan der være tilbageværende risici under driften.

• Der må kun forarbejdes udsøgt træ uden fejl som f.eks.: knaster, tværgående revner, overfladerevner. Defekt træ har tendens til at splintre og udgør en risiko under bearbejdningen.
• Træ, der ikke er limet ordentligt, kan eksplodere under bearbejdningen på grund af centrifugalkraften.

• Inden fastspændingen skal man tilskære råemnet til en firkantet form, centrere det og sikre, at det er ordentligt fastspændt. Ubalance i emnet medfører fare for personskade.

• Fare for personskade på grund af usikker værktøjsstyring, hvis landet ikke er nøjagtigt indjusteret, og drejeværktøjet er stumpt. Fejlfrit, skarpslebet drejeværktøj er en forudsætning for professionel drejning.

• Sundhedsfare, hvis langt hovedhår og løstsiddende tøj kommer nær det roterende emne. Brug personlige værnemidler som f.eks. hårnet og tætsiddende tøj.
• Sundhedsfare som følge af træstøv eller træspåner. Brug personlige værnemidler som f.eks. øjenværn og støvmaske.
• Sundhedsfare som følge af strøm, hvis der bruges elektriske tilslutningsledninger, der ikke lever op til gældende regler.
• Desuden kan der være ikke-åbenbare tilbageværende risici, selv om alle foranstaltninger er truffet.
• Tilbageværende risici kan reduceres til et minimum, hvis "Sikkerhedsanvisningerne" og "Brug i overensstemmelse med formålet" samt betjeningsvejledningen overholdes.
• Inden der foretages indstillings- eller vedligeholdelsesarbejde, skal man slukke for apparatet og trække netstikket ud.

6. Tekniske data

* Driftsform S1, kontinuerlig drift
Dimensioner L x B x H mm 940 x 270 x 420

Vangehøjde 190
Spindelnæsegevind M 33
Spindelnæsekonus MK 2
Højde fra spidser mm 152
Længde mellem spidser mm	457
Diameter over vange mm 305
Diameter mellem spidser mm	240
Længde, værktøjsanlæg mm	150
Vægt (kg) 34,8
Drejespindel med støvtæt præcisionsrillekuglelejer
Omdrejningstal 1/min	650 / 1000 / 1450 / 2000 / 3000
Pinoldok
Spindeldokkonus MK 2
Pinoldokborehul (hulspindel) ∅ mm	9,5
Pinoljustering mm	47
Drev
Vekselstrøm	220 – 240V~ / 50 Hz
Effektoptagelse P1 kW	0,55
Udgangseffekt P2 kW	0,30
Omdrejningstal 1/min 1400
Motorværn og
Underspændings-udløs-ning	og
Kontakt-stik-kombination Netstik
Driftsfunktion S1

Støjværdier

Støjværdierne er bestemt i overensstemmelse med EN 62841.

Lydtryksniveau (tomgang) L_pA	61,3 dB(A)
Lydtryksniveau (i arbejde) L_pA	78,7 dB(A)
Usikkerhed K_pA	3 dB
Lydeffektniveau (tomgang) L_WA	74,3 dB(A)
Lydeffektniveau (i arbejde) L_WA	91,7 dB(A)
Usikkerhed K_WA	3 dB

Forbehold for tekniske ændringer!

Brug høreværn.

Støjpåvirkning kan føre til høretab. Samlede vibrationsværdier (værdisum for tre retninger) beregnet iht. EN 62841.

7. Før ibrugtagning

• Åbn emballagen, og tag forsigtigt maskinen ud.
• Fjern emballeringsmaterialet samt emballage-/ transportsikringer (hvis sådanne findes).
• Kontrollér, om leveringsomfanget er fuldstændigt.
• Kontrollér maskinen og tilbehørsdelene for transportskader.
• Opbevar så vidt muligt emballagen frem til udløbet af garantiperioden.

PAS PÅ

Apparatet og emballeringsmaterialet er ikke legetøj! Børn må ikke lege med plastposer, folie og smådele! Fare for slugning og kvælning!

• Maskinen skal opstilles, så den står sikkert; dvs. at den skal skrues fast til en arbejdsbænk, understativ el.lign.
• Før maskinen tages i brug, skal alle skærme og sikkerhedsanordninger være monteret korrekt.
• Ved forarbejdet træ skal man være opmærksom på fremmedlegemer som f.eks. søm eller skruer mv.
• Kontrollér, at dataene på typeskiltet stemmer overens med lysnetdataene, før maskinen tilsluttes.
• Tilslut kun maskinen til en korrekt installeret beskyttelsesleder- stikkontakt, der er sikret med mindst 16 A.

8. Opbygning og betjening

⚠ Advarsel! Fare for tilskadekomst!

Forberéd arbejdspladsen, hvor el-værktøjet skal opstilles. Sørg for, at der er tilstrækkelig plads for at sikre fejlfri drift. El-værktøjet er beregnet til arbejde i lukkede rum, og det skal opstilles stabilt på en plan og fast undergrund.

⚠ VIGTIGT! Træk altid stikket ud af stikkontakten, inden du udfører vedligeholdelses-, tilbagestillings- og monteringsarbejde på enheden!

Læs sikkerhedshenvisningerne i betjeningsvejledningen side før idrifttagning.

Fjern spændedorne eller nøgler fra spindelen eller opspæn dingsværktøj før idrifttagning.

Indstilling af omdrejningstallet

Indstillingen af omdrejningstallet må kun foretages, når netstikket er trukket ud! Det rigtige omdrejningstal kan aflæses på omdrej nings taldiagrammet på spin-deldokken. Omdrejningstaldiagrammet er beregnet efter mellem hårdt, tørt træ. Det passende omdrej- ningstal retter sig efter forskellige faktorer, som:

• træets art og beskaffenhed
• lagret, tørt træ
• arbejdsemnets diameter og længde
• kantet eller ubalanceret træ
• brede, fordrejede, balancerede arbejdsemner
• drejeværktøj, drejeteknik
• arbejdsemner af limtræ

Et godt drejeresultat afhænger ikke af høje omdreiningstal, men af den rigtige brug af drejeværktøjet.

Lave omdrejningstal for:

• arbejdsemner med stor diameter
- härde arbejdsemner med stor diameter
- lange, ukurante arbejdsemner
- limtræ

Indstilling af omdrejningstallet, fig. 2+3

• Åbn lågen (A+B).
  • Løsn unbrakoskruen (C).
• Løft op i elektromotoren ved hjælp af håndtaget og læg remmen på det ønskede trin. Remmen skal ligge nøjag tigt på remskivens riller.
• Sænk elektromotoren og stram remmen med et let tryk på håndtaget (2). Stram unbrakoskruen (C).

BEMAERK

Meget kraftig stramning af remmen medfører hurtig slitage på remmen.

- Luk lågen og lås bolten ved at dreje den en kvart omgang mod højre.

- Ved arbejdsemner med stor ubalance bør omdrejningstallet vælges mindst et trin lavere.

Medbringer, fig. 1, 5

Medbringeren anvendes udelukkende til arbejder „mellem spidseme“.

Planskive, fig. 1, 2

Planskiven benyttes ved flade store arbejdsemner.

Skift af spændeværktøj

• Løsn gevindtappen på spændeværktøjets skaft.
• Hold spindlen fast med en dorn, løsn spændeværktøjet med en sekskantnøgle.

Pinoldok, fig. 1, 6

• Når ekcenterklemmen er løsnet kan pinoldokken justeres i hele vangens længde og kan klemmes fast i enhver afstand til spindeldokken.
• For at opsænde et arbejdsemne mellem centrerpatroneme løsnes klemgrebet (1), pinolen drejes ca. 20 mm ud og klemmes fast.
• Pinoldokken trækkes hen mod arbejdsemnet og pinol dokkens centrrepatron sættes ind centerfordybningen på arbejdsemnet.
• Pinoldokpinolen drejes så langt ud, at pinoldokkens cen trer patron sidder fast i træet. Træk klemgrebet (1) til igen.
• Drej arbejdsemnet med hånden og kontroller, om ar beids emnet sidder fast mellem de to centrerpatroner og kan bevæges frit.

Udskiftning af pinolspids, fig. 1, 4

- Drej pinol så langt tilbage, at spidsen kan tages af.

Værktøjanslæg, fig. 1, 3

• Værktøjsanlægget tjener til en sikker styring af dreje værk tøjet og er samtidig støtte for hånden. Værk tøjsanlægget kan justeres i højden, når klemhåndtaget er løsnet. Træk anlægget i pilens retning for at dreje videre.
• Placer værktøjsanlægget i en afstand på 1-3 mm fra ar bejds emnet. Kontroller indstillingen endnu en gang ved at dreje arbejdsemnet rundt med hånden.
• Indstil værktøj san lægget ca. 3 mm over arbejdsemnets akse. Kontroller indstillingen endnu en gang ved at dreje arbejdsemnet rundt med hånden.
• Når ekcenterklemmen (1) er løsnet kan anlægskonsollen flyttes i længderetningen i hele vangens længde og i tvær retning, indtil det når ind til arbejdsemnet. Desuden kan anlægskonsollen vippes ca. 450 til hver side.
• For bearbejdning af en plan flade drejes værktøjsanlægget 900 og stilles ind mod den flade, der skal bearbejdes. Alt efter drejeværktøj indstilles værktøj san lægget på indtil 6 mm under arbejdsemnets akse.

Føring af værktøjet, fig. 4

Eksempler på føring af værktøjet ved bearbejdning af de hyppigst forekommende grundformer. Når dreje-maskine er tilsluttet strøm nettet, er den drifts klar. Se hertil betjeningsvejledningens El-tilslutning.

Tænding og slukning, fig. 1

• Tryk på Tænd-kontakten (9/1") for at starte maskinen.
• Tryk på Sluk-kontakten (9/0") for at stoppe maskinen.

Forsigtig: Apparatet starter straks med den indstillede hastighed.

Hastighedsindstilling, fig. 1

Den rigtige hastighed skal indstilles i forhold til emnet.

Vigtige oplysninger om driften

• Vi anbefaler at læse faglitteratur om hvorledes arbejde med drejebænke udføres.
• Ved valget af træ skal du være opmærksom på knaster og skrumpninger ved fugtigt træ. Anvend kun træ uden revner og knaster (ved små knaster skal du være forsigtig i forbindelse med hvordan, du udøver tryk med drejeværktøjet).
• Vær altid opmærksom på, om emnet, der skal formes, bliver fastholdt sikkert ved at kontrollere det med hånden. Advarsel! Træk elstikket ud!
• Anvend kun originalt drejeværktøj, der er skarpt.
• Ved drejning af træskiver skal du undgå at opholde dig der, hvor spånerne fra emnet flyver hen.
• Tilskær store emner med evt. skævheder på bedst mulig vis med en båndsav eller en løvsav. Hvis emnet, der skal drejes, har mange skævheder, er der fare for kvæstelser og maskinens levetid bliver reduceret.
• Start med den lavest mulige hastighed for nye emner og forøg den, när det bearbejdede emne virker mere massivt.
• Anvend ingen træskiver med revner, eftersom der er fare for at disse brister pga. centrifugalkraften.
• Maksimal emnestørrelse må ikke overskrides.
• I forbindelse med blokerede værktøjer: Træk først netstikket ud af stikkontakten, inden du påbegynder fejlfindingen.
• Ved drejearbejde skal du placere dig således ved maskinen, at du kan føre mejslet effektivt vha. landet.
• Anvend kun en skæreværktøj, der bliver anbefalet til drejearbejde.

Arbejdsinstrukser

Perfekt, skarpslebet drejeværktøj er en forudsætning for professionelt drejearbejde.

Udvælgelse af materiale

• Træ til drejning skal være af god kvalitet, uden fejl som tvær gående revner, revner i overfladen eller knaster. Dårligt træ har tendens til at splintre og bli-ver en risiko for bruger og maskine.
• Kun en erfaren håndværker bør bearbejde arbejdsemner af limtræ. Drejning af sådant træ kræver om omhyggelig lim ning uden svage punkter, da arbejdsemnet ellers kan eksplodere på grund af den centrifugalkraft, der opstår.

Bemærk: Begyndere bør lære sig de grundliggende færdigheder udelukkende ved at arbejde med massivt træ.

Forberedelse af materialet

• Forud for drejning af lange træemner skal materialet saves til, så det er firkantet.
• For drejning af endetræ skal materialet ligeleds saves groft til. Sav materialet groft ud med en båndsav. En ottekantet form er velegnet, da den reducerevibrationer.

Centrering af arbejdsemner, fig. 5

Centreringen af det forberedte arbejdsemne er en vigtig arbejdsgang forud for anbringelsen i maskinen. Centrering består af udmåling af arbejdsemnets midte og afmærkning af denne med en kømer. Slå en fordybning på ø 1,5 til 2 mm i midterpunktet. Hvis arbejdsemnet ikke centreres nøjagtigt, opstår der for kraftige vibrationer p.g.a. ubalancen. Dette kan have til følge, at arbejdsemnet slynges ud.

Bemærk:

Nøjagtig centrering af arbejdsemnet giver en jævn rotation.

Under drejearbejdet

- Det rå arbejdsemne bør bearbejdes ved lav hastighed. Efter fordrejningen, dvs., når arbejdsemnet har fået sin grundform og der er opnået en jævn rotation, kan hastigheden sættes op.

SLUK F∅RST FOR MOTOREN OG TRÆK NET-STIKKET UD.

• Den medløbende kømerspids skal fra tid til anden efter justeres ved hjælp af håndhjulet - mens der er slukket for motoren.
• Kømerspidseme skal sidde godt fast i træt.
• Drej arbejdsemnet for hånd for at kontrollere, at det sidder godt fast mellem spidserne.

Mærkning af arbejdsemnet

Ofte må arbejdsemnet tages ud, før det er færdigbearbejdet. Det er en fordel, at man først sætter et mærke på arbejds emnet og på medløberen med en blyant. Når arbejdsemnet spændes op igen skal markeringeme anbringes mod hinanden.

Faglitteratur

Hos specialforhandleme kan der købes gængs faglitteratur om drejearbejde. Det kan være til stor hjælp i arbejdet for både begyndere og erfame og give mange ideer til nye op gaver.

9. Transport

1. Sluk elværktøjet før enhver form for transport, og frakobl det fra strømforsyningen.
2. Vær mindst to personer om at bære elværktøjet. Bær elværktøjet i maskinvangen (8).
3. Beskyt elværktøjet mod slag, stød og kraftige vibrationer, f.eks. når det transporteres i køretøjer.
4. Elværktøjet skal sikres, så det ikke kipper og gli- der.
5. Tag aldrig fat i beskyttelsesanordningerne ved håndtering eller transport.

Træk lysnetstikket ud, før der foretages indstillings-, vedligeholdelses- eller reparationsarbejde!

Fra tid til anden skal man tørre spåner og støv af maskinen. For at forlænge værktøjets levetid bør man smøre de roterende dele en gang om måneden. Undlad at smøre motoren.

Undgå brug af ætsende midler til rengøring af kunststoffet.

• Alle beskyttelses- og sikkerhedsanordninger skal genmonteres omgående efter udført reparation eller vedligeholdelse.
• Ved værktøjsskift renses spindelgevindet for værktøjs holderen og smøres let.
• Pinoldokpinolen bør af og til skrues ud, rengøres og sprayes med tørglidemiddel. Gevindespindelen smøres.
• Ekcenterklemmen for pinoldokken samt for værk-tøj san lægget kontrolleres og justeres efter behov. Hertil efterspændes møtrikken under klemkloen.
• Drivremmen kontrolleres og udskiftes efter behov.

Vedligeholdelse

I produktets indre findes der ingen yderligere dele, der skal vedligeholdes.

Serviceinformationer

Vær opmærksom på, at følgende dele på dette produkt slides som følge af brug eller naturligt slid, og at der er brug for følgende dele som forbrugsmaterialer. Sliddele*: Trædrejejern, kulbørster, ventilatorrem

* følger ikke nødvendigvis med leverancen!

Specialtilbehør

Artikel Art. Nr.

Forlængelse til drejebænk 4902301701

Yderligere værktøjssæt 5 88002716

Yderligere værktøjssæt 6 88002717

Centerpatron m. 3 bakker ∅ 100 mm 7400 8900

Centerpatron m. 4 bakker ∅ 125 mm 7400 7400

Medbringerskive ∅ 80 mm 7400 8800

Skruepatron 7400 7200

Hulpatron ∅ 30 mm 7400 8600

Hulpatron ∅ 40 mm 7400 7300

Hulpatron ∅ 60 mm 7400 8700

Borepatron 3 - 16 mm, konisk dorn MK 2 7400 7700

Du kan finde mere tilbehør i vores aktuelle katalog eller på www.scheppach.com.

11. Opbevaring

Enheden og dennes tilbehør skal opbevares mørkt, tørt og frostsikkert og utilgængeligt for børn. Den optimale opbevaringstemperatur er mellem 5 og 30°C.

Opbevar elværktøjet i den originale emballage.

Tildæk elværktøjet for at beskytte det mod støv eller fugt.

Opbevar brugsanvisningen sammen med elværktøjet.

12. El-tilslutning

Den installerede elmotor er tilsluttet, så den er driftsklar. Tilslutningen opfylder de relevante VDE- og DIN-bestemmelser. Nettilslutningen hos kunden samt den anvendte forlængerledning skal opfylde disse forskrifter.

Vigtige anvisninger

Hvis motoren overbelastes, slår den fra af sig selv. Efter en afkølingsfase (varierer tidsmæssigt), kan motoren tændes igen

Årsagerne hertil kan være:

- Tryksteder, när tilslutningsledninger trækkes gen- nem vinduer eller døråbninger.

- Knæksteder, när tilslutningsledning fastgøres eller trækkes forkert.

• Skæresteder, när tilslutningsledningen køres over.
• Isolationsskader, når stikket trækkes ud af stikkontakten på væggen.
• Revner pga. ældning af isoleringen.

Sådanne defekte elektriske tilslutningsledninger må ikke anvendes og er livsfarlige pga. isoleringsskaderne.

Elektriske tilslutningsledninger skal kontrolleres for skader med jævne mellemrum. Sørg for, at tilslutningsledningen ikke hænger i lysnettet, når den kontrolleres.

Elektriske tilslutningsledninger skal opfylde de relevante VDE- og DIN-bestemmelser. Der må kun anvendes tilslutningsledninger med mærkningen H05VV-F.

Påtryk af typebetegnelsen på tilslutningskablet er et krav.

Vekselstrømsmotor

• Netspændingen skal være 220 - 240 V\~.
• Forlængerledninger op til en længde på 25 m skal have et tværsnit på 1,5 kvadratmillimeter.

Tilslutning og reparation af elektrisk udstyr må kun forestås af autoriserede elektrikere.

Ved forespørgsler bedes følgende data opgives:

13. Bortskaffelse og genbrug

Enheden er emballeret for at forhindre transportskader.

Denne emballage er råmateriale og kan dermed genanvendes eller kan returneres til råmateriale-kredsløbet. Enheden og dens tilbehør er fremstillet af forskellige materialer som f.eks. metal og plast.

Defekte komponenter skal bortskaffes som specialaffald. Spørg i specialbutikken eller i hos kommunen!

Gamle apparater må ikke smides ud sammen med det almindelige husholdningsaffald!

Dette symbol gør opmærksom på, at dette produkt ikke må smides ud sammen med det almindelige husholdningsaffald iht. WEEE-direktiv (2012/19/EU) og nationale love. Dette produkt skal afleveres til udvalgte samlesteder. Dette kan ske f.eks. ved at returnere det i forbindelse med køb af et lignende produkt eller ved at aflevere det på en autoriseret genbrugsstation, hvor gamle elektriske og elektroniske apparater genbruges. Forkert hånd-

tering af gamle apparater kan have negative følger for miljøet og menneskers sundhed, fordi disse evt. er fremstillet af farlige stoffer, der ofte findes i gamle elektriske og elektroniske apparater. Den korrekte bortskaffelse af produktet bidrager desuden til en effektiv udnyttelse af naturlige ressourcer. Informationen om samlesteder for gamle apparater fås ved henvendelse til kommunen, de offentlige organer til bortskaffelse af affald, et autoriseret sted til bortskaffelse af gamle elektriske og elektroniske apparater eller renovationen.

14. Afhjælpning af fejl

Fejl Mulig årsag Afhjælpning
Snitkvaliteten er ringe. Skåreværktøjet er sløvt. Slib skæreværktøjet eller udskift det.
For meget vibration ved drejning af tynde emner.	Skæreværktøjet befinder sig under emnets midterlinje.	Hæv skæreværktøjet til over emnets midterlinje.
	Skåret for aggressivt. Reducer arbejdstrykket.
For meget vibration ved drejning af store emner eller skåle.	Spindeldok og/eller pinoldok er ikke anbragt korrekt mod emnets ender.	Kontrollér, om værktøjsspidserne på spindeldokken og/eller pinoldokken er anbragt korrekt på emnets midte.
	Emnet befinder sig ikke i balance. Skær ender af emnet af, indtil det befinder sig i balance.
Drejemaskinen roterer ikke.	Kabel ikke tilsluttet stikdåsen.	Stik det i stikdåsen.
Drejemaskinen slukker ikke.	Beskadiget eller defekter afbryder og/eller intern kabelføring.	Træk straks drejemaskinens stik ud af stikkontakten. Anvend først drejemaskinen, når den er blevet repareret af en kvalificeret servicetekniker.
Motoren starter ikke	Ingen strøm	kontroller netsikring
	kontakt, kondensator defekt	kontrolleres af elektriker
	el-forlængerledning defekt	træk netstikket ud, kontroller udskift om nødvendigt
Arbejdsemnet slår under arbejdet	arbejdsemnet løsner sig under arbejdet	følg henvisningerne for arbejdet i betj.-vejledningen
	centreringen ikke i midten	følg henvisningerne for arbejdet i betj.-vejledningen
	for høy omdrejninger vælg et lavere omdrejningstal
Hverken værktøjsunderlaget eller pinolen kan låses	Indstilling af den excentriske spændeanordning	Drej sekskantmøtrikken på undersiden ca. 1/2 omdrejning med en topnøgle
