РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ DM460T SCHEPPACH

Обяснение на символите върху уреда

	Предупреждение! При неспазване съществува опасност за живота, нараняване или повреждане на инструмента!
	Преди пускане в експлоатация прочетете и спазвайте ръководството за употреба и указанията за безопасност!
	Носете защита за слуха!
	Носете мрежа за коса!
	Носете предпазни очила!
	Използването на ръкавици е забранено!
	Клас на защита II (двойна изолация)

Съдържание: Страница:

1. Увод 201
2. Описание на уреда 201
3. Обем на доставката 201
4. Употреба по предназначение 201
5. Указания за безопасност.... 202
6. Технически данни....205
7. Преди пускане в експлоатация.... 206
8. Конструкция и обслужване 206
9. Транспортиране 209
10. Почистване и поддръжка 209
11. Съхранение ..... 209
12. Електрическо свързване....209
13. Изхвърляне и рециклиране.... 210
14. Отстраняване на неизправности 211

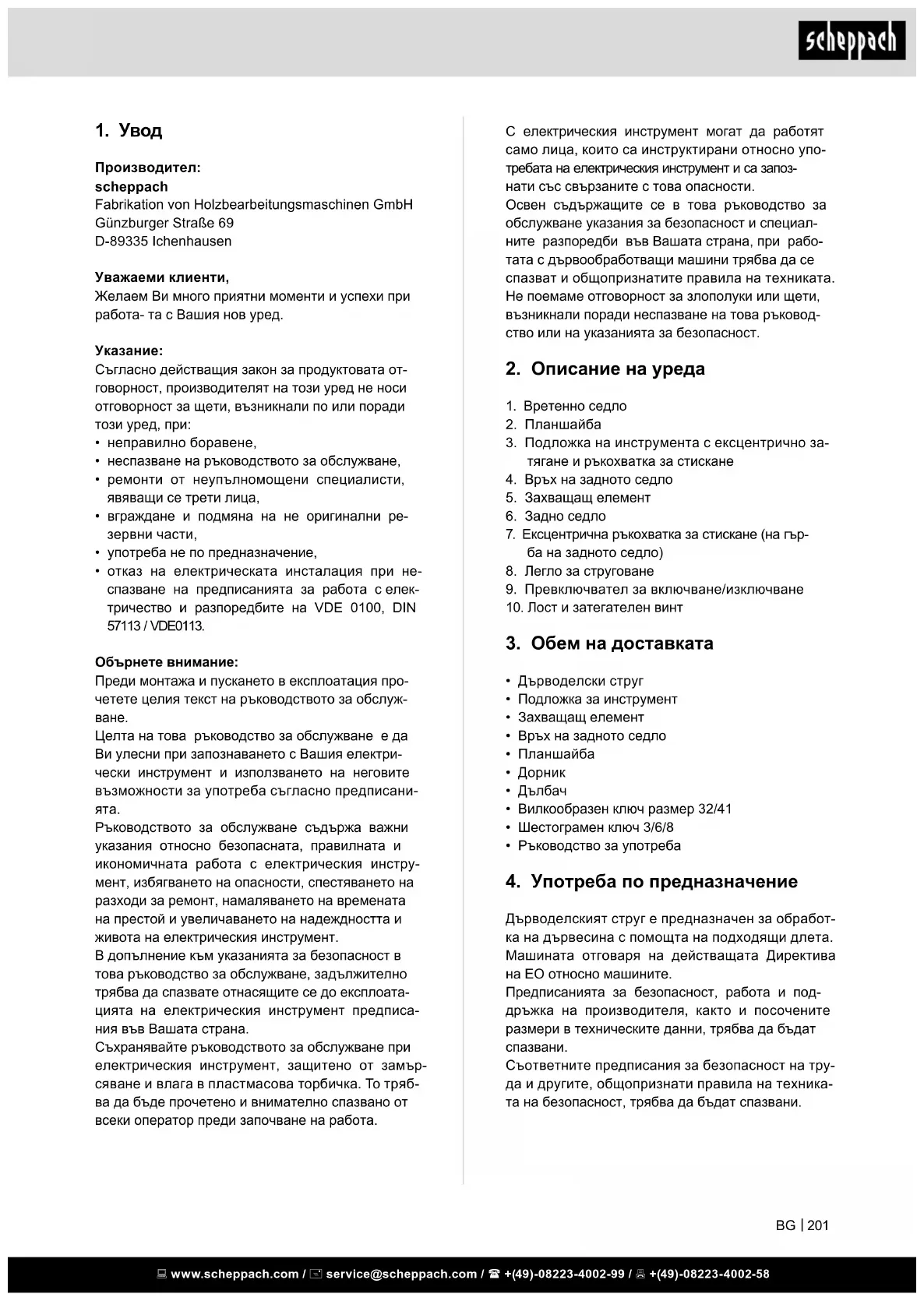

1. Увод

Производител:

scheppach

Съгласно действащия закон за продуктовата отговорност, производителят на този уред не носи отговорност за щети, възникнали по или поради този уред, при:

• неправилно боравене,
• неспазване на ръководството за обслужване,
• ремонти от неупълномощени специалисти, явяващи се трети лица,
• вграждане и подмяна на не оригинални резервни части,
• употреба не по предназначение,
• отказ на електрическата инсталация при неспазване на предписанията за работа с електричество и разпоредбите на VDE 0100, DIN 57113 / VDE0113.

Обърнете внимание:

Преди монтажа и пускането в експлоатация про- четете целия текст на ръководството за обслуж- ване.

Целта на това ръководство за обслужване е да Ви улесни при запознаването с Вашия електрически инструмент и използването на неговите възможности за употреба съгласно предписанията.

Ръководството за обслужване съдържа важни указания относно безопасната, правилната и икономичната работа с електрическия инструмент, избягването на опасности, спестяването на разходи за ремонт, намаляването на времената на престой и увеличаването на надеждността и живота на електрическия инструмент.

В допълнение към указанията за безопасност в това ръководство за обслужване, задължително трябва да спазвате отнасящите се до експлоатацията на електрическия инструмент предписания във Вашата страна.

Съхранявайте ръководството за обслужване при електрическия инструмент, защитено от замърсяване и влага в пластмасова торбичка. То трябва да бъде прочетено и внимателно спазвано от всеки оператор преди започване на работа.

С електрическия инструмент могат да работят само лица, които са инструктирани относно употребата на електрическия инструмент и са запознати със свързаните с това опасности.

Освен съдържащите се в това ръководство за обслужване указания за безопасност и специалните разпоредби във Вашата страна, при работата с дървообработващи машини трябва да се спазват и общопризнатите правила на техниката. Не поемаме отговорност за злополуки или щети, възникнали поради неспазване на това ръководство или на указанията за безопасност.

1. Вретенно седло
2. Планшайба
3. Подложка на инструмента с ексцентрично за- тягане и ръкохватка за стискане
4. Връх на задното седло
5. Захващащ елемент
6. Задно седло
7. Ексцентрична ръкохватка за стискане (на гърба на задното седло)
8. Легло за струговане
9. Превключвател за включване/изключване
10. Лост и затегателен винт

3. Обем на доставката

• Дърводелски струг
- Подложка за инструмент
- Захващащ елемент
• Връх на задното седло
- Планшайба
• Дорник
• Дълбач
• Вилкообразен ключ размер 32/41
• Шестограмен ключ 3/6/8
• Ръководство за употреба

4. Употреба по предназначение

Дърводелският струг е предназначен за обработка на дървесина с помощта на подходящи длета. Машината отговаря на действащата Директива на ЕО относно машините.

Предписанията за безопасност, работа и поддръжка на производителя, както и посочените размери в техническите данни, трябва да бъдат спазвани.

Съответните предписания за безопасност на труда и другите, общопризнати правила на техника-та на безопасност, трябва да бъдат спазвани.

Машината може да се използва, поддържа или ремонтира само от компетентни лица, които са запознати с нея и са инструктирани относно опасностите. Своеволни промени по машината освобождават производителя от отговорност за възникнали в резултат от това щети.

Машината може да се използва само с оригинал- ни принадлежности и инструменти от производи- теля.

Всяка различаваща се от това употреба се счита за употреба не по предназначение. За щети в резултат на това производителят не носи отговорност, рискът се поема само от потребителя.

△ Моля обърнете внимание, че нашите уреди не са конструирани с предназначение за търговска, занаятчийска или промишлена употреба. Не поемаме гаранция, ако уредът се използва в търговски, занаятчийски или промишлени предприятия, както и при равносилни дейности.

5. Указания за безопасност

АОбщи указания за безопасност за електрически инструменти

⚠ ПРЕДУПРЕЖДЕНИЕ: Прочетете всички указания за безопасност, инструкции, илюстрации и технически данни, предоставени с този електрически инструмент.

Пропуски при спазването на инструкциите по-долу могат да доведат до токов удар, пожар и/или тежки наранявания.

Запазете всички указания за безопасност и инструкции за бъдещи справки.

Използваното в указанията за безопасност понятие „електрически инструмент“ се отнася за захранвани от мрежата електрически инструменти (с мрежов кабел) и за захранвани с акумулатор електрически инструменти (без мрежов кабел).

1. Безопасност на работното място

a) Поддържайте работното си място чисто и добре осветено. Безпорядъкът или неосветените работни места могат да доведат до злополуки.
b) Не работете с електрическия инструмент във взривоопасни среди, в които се намират запалими течности, газове или прахове. Електрическите инструменти създават искри, които могат да възпламенят праха или парите.
с) Дръжте деца и други лица далеч по време на използване на електрическия инструмент. При разсейване можете да изгубите контрол върху електрическия инструмент.

1. Безопасност при работа с електрически ток

a) Щепсельт на електрическия инструмент трябва да отговаря на контакта. Щепсельт не бива да се променя по никакъв начин. Не използвайте адаптерни щепсели заедно със заземени електрически инструменти. Непро-менен щепсел и подходящи контакти намаляват риска от токов удар.
b) Избягвайте телесен контакт със заземе- ни повърхности като тръби, отоплителни уреди, фурни и хладилници. Съществува повишен риск от токов удар, когато тялото Ви е заземено.
с) Пазете електрическите инструменти от дъжд и влага. Проникването на вода в електрическия инструмент увеличава риска от токов удар.
d) Не използвайте кабела не по предназначение, за носене или закачане на електрическия инструмент или за издърпване на щепсела от контакта. Пазете кабела от горещина, масло, остри ръбове или движещи се части на уреда. Повредени или усукани кабели увеличиват риска от токов удар.
e) Когато работите с електрически инструмент на открито, използвайте само удължаващи кабели, които също са подходящи за употреба на открито. Използването на подходящ за употреба на открито удължаващ кабел намалява риска от токов удар.
f) Когато употребата на електрическия ин-струмент във влажна среда не може да бъде избегната, използвайте дефектното-кова защита. Използването на дефектното-кова защита намалява риска от токов удар.

1. Безопасност на хората

a) Бъдете внимателни, обръщайте внимание на това, което правите, и подхождайте разумно към работата с електрически инструмент. Не използвайте електрически инструменти, ако сте уморени или под влиянието на наркотици, алкохол или медикаменти. Момент невнимание при използването на електрически инструмент може да доведе до сериозни наранявания.
b) Носете лични предпазни средства и винаги предпазни очила. Носенето на лични предпазни средства, като противопрахова маска, предпазни обувки, които не се хлъзгат, каска или антифони, според вида и употребата на електрическия инструмент, намалява риска от наранявания.

с) Избягвайте неволно включване. Уверете се, че електрическият инструмент е изключен, преди да го свържете към електро- захранването и/или акумулатора, преди да го вземете или носите. Ако при носенето на електрическия инструмент държите пръста си върху прекъсвача или свържете към електро- захранването включен електрически инстру-MENT, това може да доведе до злополуки.
d) Отстранете инструментите за настройка или гаечните ключове, преди да включите електрическия инструмент. Инструмент или ключ, намиращ се във въртяща се част от уреда, може да доведе до наранявания.
e) Избягвайте неправилна стойка на тялото. Осигурете си стабилен стоеж и постоянно пазете равновесие. Така можете да контролирате електрическия инструмент по-добре при неочаквани ситуации.
f) Носете подходящо облекло. Не носете широки дрехи или накити. Дръжте косата, облеклото и ръкавиците си далеч от движещи се части. Широки дрехи, накити или дълги коси могат да бъдат захванати от движещи се части.
g) Когато могат да бъдат монтирани прахоизсмукващи и прахоулавящи устройства, уверете се, че те са свързани и се използват правилно. Използването на прахоизсмукващо устройство може да намали вредите за здравето поради прах.
h) Не се поддавайте на фалшивото чувство за безопасност и не пренебрегвайте правилата за безопасност при работа с електрическите инструменти, дори ако след многократната им употреба мислите че ги познавате добре. Небрежните действия могат да доведат до тежки телесни повреди в рамките на части от секундата.
4. Употреба и боравене с електрическия ин- струмент
a) Не претоварвайте уреда. Използвайте подходящия за Вашата работа електрически инструмент. С подходящия електрически инструмент работите по-добре и по-сигурно в диапазона на работните му характеристики.
b) Не използвайте електрически инструмент, чийто прекъсвач е повреден. Електрически инструмент, който не може да се включва или изключва, е опасен и трябва да бъде ремонтиран.
с) Извадете щепсела от контакта и/или извадете акумулатора, преди да из- вършвате настройки по уреда, да сме- няте принадлежности или да оставите електрическия инструмент настрани.

Тази мярка за безопасност предотвратява не- умишленото включване на инструмента.

d) Съхранявайте неизползваните електрически инструменти на недостъпно за деца място. Не позволявайте електрическият инструмент да бъде използван от лица, които не са запознати с него или не са прочели тези инструкции. Електрическите инструменти са опасни, ако се използват от неопитни лица.
e) Поддържайте електрическите инструменти грижливо. Проверявайте дали движещите се части функционират безупречно и не заяждат, дали няма счупени или така повредени части, че да нарушават функционирането на електрическия инструмент. Повредените части следва да бъдат ремонтирани преди използването на електрическия инструмент. Много злополуки са причинени от лошо поддържани електрически инструменти.
f) Поддържайте режещите инструменти на- точени и чисти. Грижливо поддържаните ре- жещи инструменти с остри режещи ръбове се заклинват по-малко и се водят по-лесно.
g) Използвайте електрическия инструмент, принадлежностите, работните инструменти и т.н. съгласно тези инструкции. При това вземайте под внимание условията на работа и действието, което трябва да се извърши. Употребата на електрически инструменти за различни от предвидените приложения може да доведе до опасни ситуации.
h) Пазете дръжките и техните повърхности сухи, чисти и без масло и грес. Хлъзгавите дръжки и техните повърхности не позволяват безопасна работа и контрол на електрическия инструмент в непредвидени ситуации.

5. Сервиз

a) Ремонти по електрическия инструмент следва да се извършват само от квалифицирани специалисти и само с оригинални резервни части. Така се гарантира, че безопасността на електрическия инструмент ще се запази.

Предупреждение! По време на експлоатация този електрически инструмент създава електромагнитно поле. При определени условия това поле може да наруши функционирането на активни или пасивни медицински импланти. За да се намали опасността от сериозни или смъртоносни наранявания, препоръчваме на лица с медицински импланти да се консултират със своя лекар и с производителя на медицинския имплант, преди електрическият инструмент да бъде използван.

Указания за безопасност при работа с дърводелския струг

• Преди да пуснете машината в експлоатация се запознайте с характеристиките на машината и техниката на струговане.
• Проверете всички обработвани детайли за пукнатини или клони. Преди обръщане лепилните връзки трябва да се втвърдят напълно.
• Уверете се, че обработваният детайл е здраво закрепен, а всички накрайници са осигурени.
• Преди да включите машината се уверете, че обработваният детайл може да се върти свободно на ръка.
• Дръжте ръцете и пръстите си далеч от стругования обработван детайл.
• Изключете машината и изчакайте да спре на- пълно, преди да настроите обработвания де- тайл, задното седло или подложката за инстру- мента.
• Поддръжката, настройката, калибрирането и почистването трябва да се извършват само при изключен двигател.
• Машината е предвидена само за използване с длета.
• Винаги съхранявайте длетата на безопасно място, преди да напуснете работното място.
• Не работете с дърводелския струг без капаци и защитни устройства.
• Дръжте режещите инструменти остри.
• Използвайте най-ниска скорост при стартира- не на обработката на нов детайл.
• Винаги спирайте дърводелския струг с найниска скорост. Ако дърводелският струг работи толкова бързо, че вибрира, съществува опасност от изхвърляне на обработвания детайл или изтръгване на режещия инструмент от ръцете Ви.
• Не позволявайте на режещите инструменти да се заклинят в обработвания детайл. Дървесината може да се разцепи или да бъде изхвърлена от струга.
• Когато оформяте обработвания детайл, винаги позиционирайте подложката за инструмента над централната линия на дърводелския струг.
• Преди да закрепите обработван детайл на предния панел, винаги го изработвайте възможно най-грубо, за да го направите възможно най-кръгъл. Това минимизира вибрациите при струговане на обработвания детайл. Винаги закрепвайте обработвания детайл здраво за предния панел. В противен случай обработваният детайл може да бъде изхвърлен от дърводелския струг.

• За отстраняване на дървените стружки използвайте четка или сгъстен въздух; никога ръцете си. Стружките може да са остри.

• Режещият инструмент винаги трябва да седи в затегателния патронник и да е настроен така, че издадената част да е ограничена от парчето дървен материал. Това намалява възможността за счупване или огъване на инструмента.

• Дърводелският струг не трябва да се пресича по време на работа.
• Вкарвайте обработвания детайл в режещия инструмент само срещу посоката на струговане. Обработваният детайл винаги трябва да се върти към Вас.
• Не оставяйте уреда без надзор, когато е включен в контакт, изключете го и издърпайте щепсела от контакта, преди да го оставите.
• Този продукт не е играчка. Съхранявайте го извън обсега на деца.

• Някои прахове, които се образуват при шлифоване, рязане, пробиване и други строителни работи, съдържат химикали, за които е известно, че причиняват рак, вродени недостатъци или други репродуктивни проблеми. Някои примери за тези химикали са:

• оловото от оловните бои

• кристалният силициев диоксид от тухли- те и цимента или други зидарски продукти

• арсенът и хромът от химически обработе- ния дървен материал

• Рискът варира в зависимост от това колко често извършвате тази работа. За да намалите излагането на тези химикали: Работете в добре проветриво помещение и с одобрени предпазни средства, като напр. противопра- хови маски, които са специално разработени за филтриране на микроскопични частици.

• Хората с пейсмейкъри трябва да се консулти- рат с лекаря си преди употреба. Електромаг- нитните полета в близост до пейсмейкъра мо- гат да доведат до неизправност или отказ или пейсмейкъра. Освен това хората с пейсмей- къри трябва:

- да избягват да работят сами.

• да извършват поддръжките и проверките правилно, за да избегнат електрически удар.
• Предупрежденията, предпазните мерки и инструкциите, описани в това ръководство за потребителя, може да не покриват всички възможни условия и ситуации. Операторът трябва да разбере, че здравият разум и предпазливостта са фактори, които не могат да бъдат вградени в този продукт, а трябва да се осигурят от него.

Допълнителни указания за безопасност за из- ползване на планшайбите

- Уверете се, че планшайбата е с правилния размер, за да може да подпира обработвания детайл.

• Уверете се, че обработвания детайл е закрепен правилно на планшайбата.
• Преди монтажа върху планшайбата отрежете обработвания детайл възможно най-близо до крайната форма.
• За завъртане на планшайбата използвайте само длето. Длетата могат лесно да бъдат из- тръгнати от ръцете Ви.
• Уверете се, че длетото не може да наруши ограничителните винтове върху окончателните размери на обработвания детайл.

Остатъчни рискове

Електрическият инструмент е конструиран съгласно нивото на развитие на техниката и признатите правила на техника на безопасност. Въпреки това, при работа могат да възникнат отделни остатъчни рискове.

• Обработвайте само подбрана дървесина без дефекти като: шупли, напречни пукнатини, пукнатини по повърх-
• ността. Дефектната дървесина може да се раз- цепи и да застраши работата.

- Дървесината, която не е правилно залепена, може да експлодира по време на обработка по-ради центробежната сила.

- Преди затягане отрежете суровия детайл на квадратна форма, центрирайте го и се уверете, че е захванат правилно. Небалансираният детайл води до риск от нараняване.

- Опасност от нараняване поради несигурно насочване на инструмента при неточно настроена подложка за инструмента и затъпен инструмент за струговане. Перфектният, добре наточен инструмент за струговане е предпоставка за правилно струговане.

- Застрашаване на здравето от струговащия инструмент при дълги коси свободно облекло. Носете лични предпазни средства като мрежа за коса и плътно прилягащо работно облекло.

- Застрашаване на здравето поради дървесен прах или дървени стружки. Носете лични предпазни средства като защита за зрението и противопрахова маска.

- Застрашаване на здравето поради ток при използване на неправилни електрически свързващи проводници.

- Освен това, въпреки всички взети предпазни мерки, могат да съществуват неявни остатъчни рискове.

- Остатъчните рискове могат да бъдат намалени, ако бъдат спазвани „Указанията за безопасност“ и „Употребата по предназначение“, както и ръководството за употреба като цяло.

- Преди да извършвате работи по настройка или поддръжка, изключете уреда и извадете мрежовия щепсел.

1. Технически данни

Конструктивен размерL x B x H mm	940 x 270 x 420
Височина на леглото 190
Резба на вретеннатаглава	M 33
Конус на вретеннатаглава	MK 2
Височина на вретенотонад леглото mm	152
Широчина на вретенотomm	457
Диаметър надвретеното mm	305
Диаметър междувръх mm	240
Дължина на подложкатана инструмента mm	150
Тегло kg 34,8
Вретено за струговане с прахоуплътненипрецизни радиални сачмени лагери
Обороти 1/min	650 / 1000 / 1450 /2000 / 3000
Задно седло
Конус на задното седло MK 2
Отвор на задното седло(кухо вретено) ø mm	9,5
Преместване на пинола mm	47
Задвижване
Електродвигател 220 – 240V~ / 50 Hz
Консумирана мощностP1 W	0,55
Отдавана мощност P2kW	0,30
Обороти 1/min 1400
Защита на двигателя да
Предпазител запонижено напрежение	да
Комбинацияпревключвател-щекер	Щепсел
Режим на работа S1

* Режим на работа S1, непрекъсната работа

Стойности на шума

Стойностите на шума са определени съгласно EN 62841.

Ниво на звуково налягане (Празен ход) L_pA	61,3 dB(A)
Ниво на звуково налягане (Обработка) L_pA	78,7 dB(A)
Неопределеност K_pA	3 dB
Ниво на звукова (Празен ход) L_WA	74,3 dB(A)
Ниво на звукова (Обработка) L_WA	91,7 dB(A)
Неопределеност K_WA	3 dB

Запазва се правото на технически промени!

Носете защита за слуха.

Въздействието на шум може да причини загуба на слуха. Общи стойности на вибрациите (векторна сума от трите посоки), определени съгласно EN 62841.

• Отворете опаковката и внимателно извадете уреда.
• Отстранете опаковъчния материал, както и опаковъчните и транспортните осигуровки (ако има такива).
• Проверете дали обемът на доставката е пълен.
• Проверете уреда и принадлежностите за повреди от транспортирането.
• По възможност запазете опаковката до изтичане на гаранционния срок.

ВНИМАНИЕ

Уредът и опаковъчните материали не са играчка за деца! Деца не бива да играят с пластмасови торбички, фолио и дребни части! Съществува опасност от поглъщане и задушаване!

• Машината трябва да е поставена стабилно, т.е. завинте- на върху работна маса, долна рамка и подобни.
• Преди пускане в експлоатация приспособлени- та за безопасност трябва да бъдат правилно монтирани.
• При вече обработвано дърво внимавайте за чужди тела, като напр. пирони, винтове и т.н.
• Преди свързване на машината се уверете, че данните върху типовата табелка съвпадат с данните на мрежата.
• Свързвайте машината само към правилно инсталиран контакт тип Шуко, който е обезопасен с поне 16А.

⚠ Предупреждение! Опасност от нараняване! Подгответе работното място, на което искате да поставите електрическия инструмент. Осигурете достатъчно място, за да гарантирате безопасна и безпроблемна работа. Електрическият инструмент е проектиран за работа в закрити помещения и трябва да се постави върху равна и стабилна основа.

⚠️ Важно! Издърпвайте щепсела, преди да извършвате поддръжка, връщане в изходно положение или монтаж!

Преди пускането в експлоатация съблюда- вайте указанията за безопасност в ръковод- ството за употреба.

Преди пускането в експлоатация снемете дорниците или ключа от вретеното или инструмента за затягане!

Оборотите трябва да се настройват само при из- ваден щепсел! Правилните обороти могат да се видят на диаграмата за оборотите на вретенното седло. Диаграмата за оборотите е предназначе- на за средно твърди сухи дървесни видове. Под- ходящите обороти зависят от различни фактори като:

• вида и текстурата на дървесината
• складираната, суха дървесина
- диаметъра и дължината на обработвания детайл
• ръбестата или небалансирана дървесина
- широките, предварително струговани, обемисти детайли.
- инструментите за струговане, техниката за струговане
• детайлите от залепена дървесина

Успешното струговане не зависи от оборотите, а от правилното използване на инструмента за струговане.

• детайли с голям диаметър
• твърди детайли с голям диаметър
• дълги, небалансирани детайли
• залепена дървесина

• Отворете капака (A+B).

• Отвинтете винта с вътрешен шестостен (С).

• Повдигнете електродвигателя с помота на лост (2) и поставете ремъка на желаната степен. Ремъкът трябва да легне точно в каналите на ремъчната шайба.

• Спуснете електродвигателя и обтегнете ремъка, натискайки леко лоста (2). Затегнете винта с вътрешен шестостен (C).

УКАЗАНИЕ

Твърде голямото обтягане на ремъка причинява бързото му износване.

- Затворете капака и фиксирайте със завъртане надясно на винта.

- При детайли с голям дисбаланс изберете обороти с поне една степен по-ниски.

Захващащ елемент, фигур. 1, 5

Захващащият елемент се използва главно за извършване на работи „между върховете“.

Планшайба, фигур. 1, 2

Планшайбата се използва при по-големи плоски детайли.

Смяна на инструментите за затягане

• Отвинтете винта с резба на тялото на инструмента за затягане.
• Закрепете вретеното с дорника, развитите инструмента за затягане с шестограмния ключ.

• След освобождаване на ексцентричното затягане задното седло може да се регулира по цялата дължина на леглото и може да се затегнете на всяко разстояние до вретенното седло.
• Развийте ръкохватката за стискане, за да затегнете детайл между върховете, развитите пинола около 20 mm и затегнете.
• Поставете задното седло върху инструмента и поставете върха на задното седло във вдлъбнатия център.
• Развивайте пинола на задното седло, докато върхът на задното седло застане неподвижно в дървото. Затегнете отново ръкохватката за стискане.

Завъртете детайла ръчно и проверете дали инструментът е застанал неподвижно между върховете и може да се върти

Смяна на върха на задното седло, фиг. 1, 4

- Въртете пинола на задното седло, докато върхът може да се свали.

Подложка на инструмента, фигур. 1, 3

- Подложката на инструмента служи за безопасно насочване на инструмента за струговане и в същото време осигурява опора за ръката.

Височината на подложката на инструмента се регулира след развиване на ръкохватката за стискане. Издърпайте по посока на стрелката, за да продължите да въртите.

• Поставете подложката на инструмента на разстояние от 1 – 3 mm до детайла. Проверете настройката, за тази цел завъртете обработвания детайл на ръка.
• Поставете подложката на инструмента ок. 3 mm над оста на обработвания детайл. Проверете отново настройката, като отново завърти-те обработвания детайл ръчно.
• След освобождаване на ексцентричното затягане опорната конзола може да се регулира надljжно по цялата дължина на леглото и напречно към обработвания детайл. Освен това опорната конзола може да се наклони на двете страни на ок. 45°.
• За да обработите челна повърхност, завъртete подложката на инструмента на 90° и я поставете върху повърхността, която трябва да се обработи. В зависимост от инструмента за струговане поставете подложката на инструмента до 6 mm под оста на обработвания детайл.

Насочване на инструмента, фиг. 4

Примери за насочване на инструмента при обработка на най-често срещаните основни форми. Дърводелският струг е готов за експло-атация след свързване към електрическата мрежа. Обърнете внимание на точка „Електрическо свързване“.

Включване и изключване (фиг. 1)

• Натиснете превключвателя Вкл. (9/„I“), за да стартирате машината.
• Натиснете превключвателя Изкл. (9/“0”), за да спрете машината.

Предпазливост: Уредът започва да работи вед- нага със зададените обороти.

Правилните обороти трябва да се настроят в за- висимост от обработвания детайл.

Важна информация за експлоатацията

• Препоръчваме Ви да направите справка в специализираната литература за техниките на струговане.

• Когато избирате дървен материал за струговане внимавайте за клони и свивания. Използвайте само дървен материал без пукнатини и клони (при малки клони трябва да внимавате за натиска със струговащия инструмент).

• Винаги проверявайте на ръка дали формования детайл е здраво закрепен. Предупреждение! Изтеглете щепсела от контакта!

• Използвайте само оригинален остър струговащ инструмент.
• При струговане на дървените трупи не стойте в траекторията на обработвания детайл.
• Моля, с банциг или резбарски лък отрязвайте големи и несъразмерни формовани детайли. Ако формованите детайли са много несъразмерни, тя представляват опасност за Вашето здраве и експлоатационния живот на машина-та.
• Винаги започвайте с най-малката възможна скорост за нови обработвани детайли и я увеличавайте с увеличаване на масивността на стругования обработван детайл.
• Не използвайте дървени трупи с пукнатини от свиване или съсъхване, тъй като могат да се спукат при образуване на центробежни сили.
• Не надвишавайте максимальните размери на обработвания детайл.
• При блокирани инструменти: Първо издърпайте щепсе-ла, преди да започнете да търсите неизправността.
• За струговане, заемете такова място до машината така, че да можете да водите ефективно длетото върху носача за инструмента.
• Използвайте само режещи инструменти, които са препоръчани за струговане.

Указания за работа

Перфектният, добре наточен инструмент за струговане е предоставка за правилно струговане.

Избор на материал

• Дървесината, която ще се стругова, трябва да е с добро качество, без дефекти като напречни пукнатини, пукнатини по повърхността или шупли. Дефектната дървесина може да се разце-пи и да застраши потребителя и машината.
• Детайлите от залепена дървесина трябва да се обработват само от опитен занаятчия. Струговането на тази дървесина изисква внимателно залепване без слаби места, тъй като обработваният детайл може да експлодира в резултат на възникналата центробежна сила.

Указание: Първоначално неспециалистите трябва да придобият основни знания, работейки изключително със солидни материали.

- За струговане на дълга дървесина материалът трябва първо да се нареже на квадратна форма.

- За струговане на напречна дървесина материалът трябва да се нареже суров по определени размери. Отрежете с банциг. Подходяща е осмоъгълна форма; тя до голяма степен води до избягване на вибрациите.

Центриране на обработваните детайли, фигур. 5

Центрирането на обработваните детайли е важна работна операция преди поставянето им в машината. Центриране означава измерване на центъра на обработвания детайл и маркирането му с керна. В центъра направете вдлъбнатина с диаметър от 1,5 до 2 mm. Ако обработваният детайл не е центриран точно, небалансираността може да причини силни вибрации. Това може да причини изхвърляне на обработвания детайл.

УКАЗАНИЕ:

Точното центриране на обработвания детайл създава чиста концентричност.

По време на струговане

- Обработвайте все още суровия обработван детайл при ниски обороти. Оборотите могат да се увеличат след предварителното струговане, т.е. когато се достигне основната форма на обработвания детайл и еднаква концентричност.

ИЗКЛЮЧВАНЕ НА ДВИГАТЕЛЯ - ИЗДЪРПВАНЕ НА ЩЕПСЕЛА

- Центърът на кернера трябва да се регулира от време на време с помощта на ръчното колело при изключен двигател.

Центърът на керна трябва да е закрепен здраво в дървото.

Завъртете обработвания детайл на ръка, за да проверите неподвижността между върховете.

Маркиране на обработвания детайл

Понякога обработваният детайл трябва да се извади преди да бъде завършен. Предимство е преди това да маркирате с молив детайла и зах-ващащия елемент. Преди повторното затягане поставете маркировка върху маркировката.

Специализирана литература

Специализираните магазини предлагат специ- ална литература за струговане. Тя може да е от голяма помощ за непрофесионалистите и екс- пертите и да е източник на идеи.

9. Транспортиране

1. Изключвайте електрическия инструмент и го отделяйте от електрозахранването преди всякакво транспортиране.
2. Най-малко двама човека трябва да носят електрическия инструмент. Носете електрическия инструмент за рамата на машината (8).
3. Пазете електрическия инструмент от удари, сътресения и силни вибрации, напр. при транспортиране в превозни средства.
4. Осигурявайте електрическия инструмент сре- щу преобръщане и пързаляне.
5. Никога не използвайте предпазните устройства за вдигане или транспортиране.

10.Почистване и поддръжка

⚠ Предупреждение!

Преди всякакви настройки, поддръжка или ремонт изваждайте мрежовия щепсел!

Общи мерки за поддръжка

От време на време избърсвайте с кърпа стружките и праха от машината. За удължаване на живота на инструмента, веднъж месечно смазвайте въртящите се части. Не смазвайте двигателя. Не използвайте разяждащи препарати за почистване на пластмасите.

• Всички предпазни устройства и устройства за безопасност трябва отново да се монтират незабавно след завършени работи по ремонт или поддръжка.
• При смяна на инструмента почистете и смажете резбата на вретеното към подложката на инструмента.
• От време на време развивайте, почиствайте и пръскайте върха на задното седло със суха смазка. Смажете резбовото вретено.
• Проверете ексцентричното затягане на задно- то седло и подложката на инструмента и при необходимост го настройте. За тази цел затег- нете шестоъгълната гайка под стягащата лапа
• Проверете задвижващия ремък и при необходимост го подменете.

Поддръжка

Във вътрешността на уреда няма други части, изискващи поддръжка.

Сервизна информация

Трябва да се има предвид, че следните части на този продукт са обект на износване поради износване или на естествено износване, респ. следните части са необходими като консумативи. Износваци се части*: Длето, въглеродни четки, ремък за вентилатора

* не за включени задължително в обема на доставката!

Специални принадлежности

Артикул Артикулен №

Удължение за леглото за

струговане 4902301701

Комплект инструменти от 5 части 88002716

Комплект инструменти от 6 части 88002717

допълнителни аксесоари можете д намерите в настоящия ни каталог на www.scheppach.com.

11. Съхранение

Съхранявайте уреда и неговите принадлежности на тъмно, сухо и защитено от замръзване, както и недостъпно за деца място. Оптималната температура на съхранение е между 5 и 30 °C.

Съхранявайте електрическия инструмент в оригиналната опаковка.

Покривайте електрическия инструмент, за да го предпазите от прах или влага.

Съхранявайте ръководството за обслужване при електрическия инструмент.

12.Електрическо свързване

Монтираният електродвигател е свързан в готовност за експлоатация. Свързването отговаря на приложимите норми на VDE и DIN. Мрежовото свързване от страна на клиента, както и използваният удължаващ кабел, трябва да отговарят на тези предписания.

Важни указания

При претоварване на двигателя, той се изключва автоматично. След време на охлаждане (различно по време), двигателят може да се включи отново

Повреден свързващ електрически проводник

По свързващите електрически проводници често възникват повреди в изолацията.

Причини за това могат да бъдат:

• Точки на притискане, когато свързващите проводници са прокарани през процепи на прозорци или врати.
• Точки на прегъване поради неправилно закрепване или прокарване на свързващия проводник.
• Места на прерязване поради прегазване на свързващия проводник.
• Повреди в изолацията поради дърпане от стенния контакт.

- Пукнатини поради стареене на изолацията. Такива дефектни свързващи електрически проводници не бива да се използват и поради повредената изолация са опасни за живота.

Редовно проверявайте за повреди свързващите електрически проводници. Внимавайте за това, при проверката свързващият проводник да не е свързан към електрическата мрежа.

Свързващите електрически проводници трябва да отговарят на приложимите разпоредби на VDE и DIN. Използвайте само свързващи проводници с обозначение H05VV-F.

Отпечатване на типовото обозначение върху свързващия кабел е задължително предписание.

Двигател на променлив ток

• Мрежовото напрежение трябва да е 220 - 240 V\~.
• Удължаващите проводници с дължина до 25 m трябва да с с напречно сечение от 1,5 квадратни милиметра.

Свързвания и ремонти по електрическото оборудване могат да се извършват само от електро-техник.

При запитвания, моля посочвайте следните данни:

• Тип ток на двигателя
• Данни от типовата табелка на машината
• Данни от типовата табелка на двигателя

13. Изхвърляне и рециклиране

Уредът се намира в опаковка за предпазване от щети при транспортирането.

Тази опаковка е суровина и може да се използва повторно или да се върне обратно в цикъла за преработка на суровините. Уредът и неговите принадлежности се състоят от различни материали, като напр. метал и пластмаси.

Предавайте дефектните конструктивни детайли като специални отпадъци. Попитайте в специализировано предприятие или общинските власти!

Не изхвърляйте старите уреди в битовите отпадъци!

Този символ показва, че този продукт не трябва да се изхвърля с битовите отпадъци съгласно директивата относно отпадъците от електрическото и електронното оборудване (2012/19/EC) и националните закони. Този продукт трябва да се предаде в предвиден за тази цел събирателен пункт. Това може например да се случа чрез връщане при закупуване на подобен продукт или чрез предаване в упълно-мощен събирателен пункт за рециклиране на отпадъците от електрическо и електронно оборудване. Неправилното боравене със стари уреди може да има отрицателно въздействие върху околната среда и човешкото здраве поради съдържащите се в отпадъците от електрическо и електронно оборудване опасни вещества. Чрез правилното изхвърляне на този продукт Вие допринасяте за ефективното използване на природните ресурси. Информация за събирателните пунктове за стари уреди можете да получите от Вашата градска администрация, общинските комунални фирми, оторизираните пунктове за събиране на отпадъци от електрическо и електронно оборудване или Вашия сметосъбирач.

14. Отстраняване на неизправности

Неизправност Възможна причина Отстраняване
Качеството на рязане е пошо.	Режещият инструмент е изтъпен. Наточете или сменете режещия инструмент.
	Режете твърде агресивно. Намалете	работното налягане
	Режещият инструмент е позициониран под средната линия на обработвания детайл.	Спуснете режещия инструмент на максимум 3 mm над средата на обработвания детайл.
	Твърде бавна скорост на струговане	Настройка на скоростта
Прекомерни вибрации при струговане на потънки обработвани детайли.	Режещият инструмент се намира под средната линия на обработвания детайл.	Повдигнете режещия инструмент върху средната линия на обработвания детайл.
	Отрядан твърде агресивно. Намалете	работното налягане
Прекомерни вибрации при струговане на поголеми обработвани детайли или купи.	Вретенното седло и/или задното седло са разположени неправилно в краищата на обработвания детайл.	Проверете дали върховете на обработвания детайл на вретенното седло и/или задното седло са правилно монтирани в центъра на обработвания детайл.
	Обработваният детайл не е балансиран.	Отрежете края на обработвания детайл, докато обработвания детайл се балансира.
Дърводелският струг не се върти.	Кабельт не е включен в контакта. Включете кабела в контакта.
Дърводелският струг не се изключва.	Повреден или дефектен мрежов прекъсвач и/или вътрешен кабел.	Незабавно издърпайте щепсела на дърводелския струг от контакта. Не работете с дърводелския струг, докато не бъде ремонтиран от квалифициран сервизен техник.
Двигателят не се задвижва	Без ток Проверете мрежовия предпазител
	Превключвател, кондензатор Проверете електротехниците
	Дефектен удължаващ електрически проводник	Издърпайте щепсела, проверете, при необходимост подменете
Обработваният детайл вибрира по време на работа	Обработваният детайл се разхлабва по време на работа	Съблюдавайте указанията за работа в ръководството за експлоатация
	Центровката не е в средата Съблюдавайте указанията за работа в ръководството за експлоатация
	Твърде високи обороти Изберете по-ниски обороти
Обработваният детайл вибрира по време на работа	Настройка на ексцентричното затягане	Завъртете шестоъгълната гайка на долната страна с ок. 1⁄2 оборота с шестограмен ключ

Очевидни недостатъци трябва да бъдат докладвани в рамките на 8 дни от получаването на стоки, в противен случай купувачът губи всякакви претенции за такива дефекти. Предлагаме гаранция на нашите машини с правилното лечение на срока на действие на косвена гаранция от датата на доставка по такъв начин, че ние замени всяка част в рамките на това време открива в един ред в материала или изработката трябва да бъде

безполезно, безплатно. За части, които ние не се произвеждат, ние правим само като гаранция, като имаме право на гаранционни искове срещу доставчици. Разходите за вмъкване на нови части на купувача. Преобразуване и намаляване вземания и други исковете за обезщетения, са изключени.

Гарантия RU
