LIETOŠANAS INSTRUKCIJA DM460T SCHEPPACH

Simbolu, kas atrodas uz ierīces, skaidrojums

	Brīdinājums! Neievērojot iespējami draudi dzīvībai, savainošanās risks vai instrumenta bojājumi!
	Pirms lietošanas sākšanas izlasiet un ievērojiet lietošanas instrukciju un droštības norādījumus!
	Lietojiet ausu aizsargus!
	Lietojiet matu tīkliņu!
	Lietojiet aizsargbrilles!
	Cimdu lietošana ir aizliegta!
	Aizsardzības klase II (dubultā izolācija)

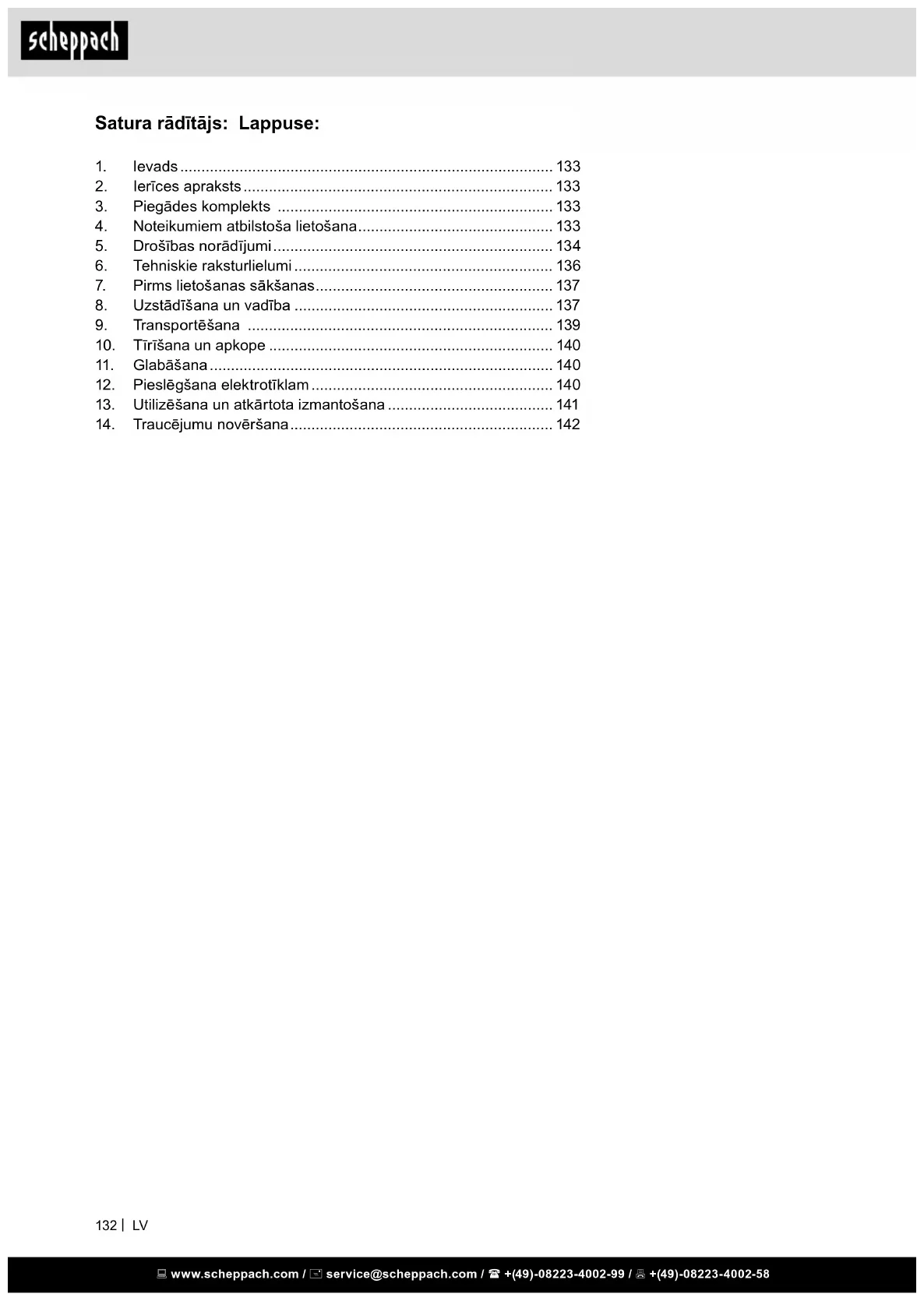

Satura rādītājs: Lappuse:

1. levads....133
2. lerīces apraksts....133
3. Piegādes komplekts 133
4. Noteikumiem atbilstoša lietošana.... 133
5. Drošības norādījumi....134
6. Tehniskie raksturlielumi 136
7. Pirms lietošanas sākšanas.... 137
8. Uzstādīšana un vadība 137
9. Transportēšana 139
10. Tīrīšana un apkope 140
11. Glabāšana....140
12. Pieslēgšana elektrotīklam.... 140
13. Utilizēšana un atkārtota izmantošana 141
14. Traucējumu novēršana.... 142

1. levads

Ražotājs:

scheppach

Vēlam prieku un sekmes, strādājot ar šo jauno ierīci.

Norāde!

Šīs ierīces ražotājs saskaṇā ar spēkā esošo likumu par ražotāja atbildību par ražojumu kvalitāti nav atbildīgs par zaudējumiem, kas rodas šai ierīcei vai šīs ierīces dēļ saistībā ar:

• nepareizu lietošanu,
• lietošanas instrukcijas neievērošanu,
• trešo personu, nepilnvarotu speciālistu veiktu remontu,
• neoriginālo rezerves daļu montāžu un nomaiņu,
• noteikumiem neatbilstošu lietošanu,
• elektroiekārtas atteici, neievērojot elektrības noteikumus un VDE noteikumus 0100, DIN 57113/VDE0113.

levērojiet!

Pirms montāžas un lietošanas sākšanas izlasiet visu lietošanas instrukcijas tekstu.

Šai lietošanas instrukcijai ir jäpalīdz jums iepazīt elektroinstrumentu un lietot tā noteikumiem atbilstošās izmantošanas iespējas.

Lietošanas instrukcijā ir sniegti svarīgi norādījumi par drošu, pareizu un ekonomisku darbu ar elektroinstrumentu, lai izvairītos no riskiem, ietaupītu remonta izdevumus, samazinātu dīkstāves laikus un palielinātu elektroinstrumenta uzticamību un darbmūžu.

Papildus šīs lietošanas instrukcijas drošības noteikumiem noteikti jäievēro attiecīgajā valstī spēkā esošie noteikumi par elektroinstrumenta lietošanu.

Glabājiet lietošanas instrukciju pie elektroinstrumenta plastmasas maisinā, sargājot no netīrumiem un mitruma. Pirms darba sākšanas tā jāizlasa un rūpīgi jāievēro ikvienam operatoram. Ar elektroinstrumentu drīkst strādāt tikai tās personas, kas pārzina elektroinstrumenta lietošanu un ir instruētas par riskiem, kas ir saistīti ar elektroinstrumenta lietošanu.

Papildus šajā lietošanas instrukcijā sniegtajiem drošības norādījumiem un attiecīgās valsts īpašajiem noteikumiem jāievēro vispāratzītie tehnikas noteikumi par kokapstrādes iekārtu lietošanu.

Mēs neuzņemamies atbildību par nelaimes gadījumiem vai zaudējumiem, kas rodas, ja neņem vērā šo instrukciju un drošības norādījumus.

2. lerīces apraksts

1. Darbvārpstas balsts
2. Plānripa
3. Instrumenta paliktnis ar ekscentra spaili un fiksācijas sviru
4. Virpas mugurbalsta virsotne
5. Satvērējs
6. Pakalējais virpas balsts
7. Ekscentra fiksācijas svira (virpas mugurbalsta aizmugurē)
8. Kokvirpas statne
9. leslēdzējs/izslēdzējs
10. Svira un sprostskrūve

3. Piegādes komplekts

• Kokvirpa
• Instrumenta balsts
• Satvērējs
• Virpas mugurbalsta virsotne, pašrotējoša
• Plānripa
• lespīlējams tapnis
  • Bīdītājs
  • Uzgriežnu atslēga SW 32/41
  • Sešstūra galatslēga 3/6/8
  • Lietošanas instrukcija

4. Noteikumiem atbilstoša lietošana

Kokvirpa ir paredzēta vienīgi kokmateriāla apstrādei ar piemērotiem virpošanas kaltiem.

Ierīce atbilst spēkā esošajai EK Mašīnu direktīvai.

Jāievēro ražotāja drošības, darba un apkopes noteikumi, kā arī tehniskajos datos minētie izmēri.

Jäievēro atbilstošie nelaimes gadījumu novēršanas noteikumi un citi vispāratzītie drošības tehnikas no-teikumi.

Ierīci drīkst apkopt vai labot tikai personas, kuras to pārzina, un ir instruētas par riskiem. Patvalīga izmaiņu veikšana ierīcē izslēdz ražotāja atbildību par šādu darbību rezultātā izrietošajiem bojājumiem.

Ierīci drīkst lietot tikai ar ražotāja originālajiem piederumiem un originālajiem instrumentiem.

Jebkura lietošana, kas neatbilst šim mērķim, ir uzskatāma par noteikumiem neatbilstošu. Par šādu darbību rezultātā izrietošajiem bojājumiem ražotājs nav atbildīgs; risku uznemas vienīgi pats lietotājs.

Δ. ηemiet vērā, ka mūsu ierīces atbilstoši paredzē-tajam mērķim nav konstruētas komerciālai, amat-nieciskai vai rūpnieciskai izmantošanai. Mēs neuz-ņemamies garantiju, ja ierīci izmanto komerciālos, amatniecības vai rūpniecības uzņēmumos, kā arī līdzīgos darbos.

5. Drošības norādījumi

Elektroinstrumentu vispārējie drošības norādījumi

⚠ BRĪDINĀJUMS! Izlasiet visus drošības norā-dījumus, norādes, ilustrācijas un tehniskos rak-sturlielumus, ar kuriem šis elektroinstruments ir apgādāts.

Turpmāko norāžu neievērošana var izraisīt elektrisko triecienu, ugunsgrēku un/vai smagus savainojumus. Uzglabājiet visus drošības norādījumus un norādes turpmākām uzzinām.

Drošības norādījumos izmantotais jēdziens “Elektro-instruments” attiecas uz elektroinstrumentiem, kurus darbina no elektrotikla (ar tikla vadu), vai uz elektro-instrumentiem, kurus darbina no akumulatora (bez tikla vada).

1) Darba vietas drošība

a) Uzturiet savu darba vietu tīru un labi apgaismotu. Nekārtība vai neapgaismotas darba vietas var radīt nelaimes gadījumus.
b) Nedarbojieties ar elektroinstrumentu sprā-dzienbīstamā vidē, kurā atrodas viegli aizded-zināmi šķidrumi, gāzes vai putekļi. Elektroinstrumenti ĝenerē dzirksteles, kas var aizdedzināt puteklus vai tvaikus.
c) Nelaidiet klāt bērnus un citas personas elektroinstrumenta lietošanas laikā. Uzmanības novēršanas gadījumā jūs varat zaudēt kontroli pār elektroinstrumentu.

2) Elektriskā drošība

a) Elektroinstrumenta kontaktspraudnim jäiederas kontaktligzdä. Kontaktspraudni nekädä veidä nedrīkst izmainīt. Neizmantojiet adaptera kontaktspraudnus kopā ar iezemētiem elektroinstrumentiem. Neizmainīti kontaktspraudni un piemērotas kontaktligzdas mazina elektriskā trieciena risku.
b) Nepieļaujiet fizisko kontaktu ar iezemētām virsmām, piem., caurulēm, apkures aprīkoju-mu, plītīm un ledusskapjiem. Pastāv paaugsti-nāts elektriskā trieciena risks, ja jūsu Ķermenis ir iezemēts.
c) Sargājiet elektroinstrumentus no lietus vai slapjuma. Üdens ieklūšana elektroinstrumentā palielina elektriskā trieciena risku.
d) Neizmantojiet savienošanas vadu citam nolūkam, lai pārnēsātu, uzkarinātu elektroinstrumentu vai atvienotu kontaktspraudni no kontaktligzdas.

Sargājiet savienošanas vadu no karstuma, eljas, asām malām vai kustīgām dalām. Bojāts vai sapinies savienošanas vads palielina elektriskā trieciena risku.

e) Kad darbojaties ar elektroinstrumentu ārpus telpām, izmantojiet tikai pagarinātāja vadus, kuri ir piemēroti arī darbiem ārpus telpām. Darbiem ārpus telpām piemērota pagarinātāja vada lietošana mazina elektriskā trieciena risku.

f) Ja elektroinstrumenta lietošana mitrā vidē nav novēršama, izmantojiet noplūdstrāvas aizsargslēdzi. Noplūdstrāvas aizsargslēdža lietošana mazina elektriskā trieciena risku.

3) Personu drošība

a) Rīkojieties piesardzīgi un pievērsiet uzmanī-bu tam, ko darāt, un prātīgi sāciet darbu ar elektroinstrumentu. Nelietojiet elektroinstrumentu, ja esat noguris vai atrodaties narkotisko vielu, alkohola vai medikamentu iespaidā. Neuzmanības brīdis elektroinstrumenta lietošanas laikā var izraisīt nopietnus savainojumus.
b) Lietojiet individuālos aizsardzības līdzekļus un vienmēr uzlieciet aizsargbrilles. Individuālo aizsardzības līdzekļu lietošana, piem., pretputekļu respirators, neslīdoši drošības apavi, aizsargkivere vai ausu aizsargi, atkarībā no elektroinstrumenta veida un izmantošanas, mazina savainojumu risku.
c) Nepieļaujiet nejaušu lietošanas sākšanu. Pārliecinieties, vai elektroinstruments ir izslēgts, pirms jūs to pievienojat pie elektroapgādes un/vai akumulatora, to satverat vai pārnēsājat. Ja elektroinstrumenta pārnēsāšanas laikā turat pirkstu uz slēdža vai elektroinstrumentu ie-slēgtā veidā pievienojat pie elektroapgādes, tad var notikt nelaimes gadījumi.
d) Pirms ieslēdzat elektroinstrumentu, noņemiet regulēšanas darbarīkus vai uzgriežņu atslēgas. Instruments vai atslēga, kas atrodas elektroinstrumenta rotējošā daļā, var radīt savai-nojumus.
e) Nepieļaujiet nedabiskas kermena pozas. leņemiet stabilu pozīciju un vienmēr saglabājiet līdzsvaru. Tādējādi jūs varat labāk kontrolēt elektroinstrumentu negaidītās situācijās.
f) Valkājiet piemērotu apgērbu. Nevalkājiet platu apgērbu vai rotaslietas. Sargājiet matus un apgērbu no kustīgajām daļām. Kustīgās daļas var satvert vaļīgu apgērbu, rotaslietas vai garus matus.
g) Ja ir iespējams uzstādīt putekļu nosūkšanas iekārtas un putekļu uztveršanas iekārtas, tās jāpievieno un pareizi jāizmanto. Putekļu nosūkšanas iekārtas izmantošana var mazināt bīstamību, ko rada putekļi.

h) Neuzskatiet, ka esat pilnīgā drošībā, un neignorējiet elektroinstrumenta drošības tehnikas noteikumus, pat ja pēc daudzām lietošanas reizēm pārzināt elektroinstrumentu. Nevērīga rīkošanās var sekundes dajās radīt smagus savainojumus.

4) Elektroinstrumenta izmantošana un apkalpošana

a) Nepārslogojiet elektroinstrumentu. Izman-tojiet savā darbā šim nolūkam paredzētu elektroinstrumentu. Ar piemēroto elektroinstrumentu jūs darbojaties labāk un drošāk norādītajā jaudas diapazonā.

b) Nelietojiet elektroinstrumentu, kuram ir bojāts slēdzis. Elektroinstruments, kuru nav iespē-jams vairs ieslēgt vai izslēgt, ir bīstams, un tas ir jāsalabo.

c) Atvienojiet kontaktspraudni no kontaktligz-das un/vai noņemiet noņemamo akumulatoru, pirms veicat ierīces regulējumus, nomaināt darbinstrumenta dajas vai noliekat projām elektroinstrumentu. Šis piesardzības pasākums novērš elektroinstrumenta nejaušu palaišanu.

d) Uzglabājiet neizmantotos elektroinstrumentus bērniem nepieejamā vietā. Neļaujiet lietot elektroinstrumentu personām, kuras nepārzina šo elektroinstrumentu vai nav izlasījušas šīs norādes. Elektroinstrumenti ir bīstami, ja tos lieto nepieredzējušas personas.

e) Rūpīgi kopiet elektroinstrumentus un darbinstrumentu. Pārbaudiet, vai kustīgās daļas nevainojami darbojas un neiestrēgst, vai daļas nav salūzušas vai nav bojātas tā, ka ir traucēta elektroinstrumenta darbība. Pirms elektroinstrumenta lietošanas uzticiet salabot bojātās daļas. Daudzu nelaimes gadījumu cēlonis ir slikti apkopti elektroinstrumenti.

f) Uzturiet griezējinstrumentus asus un tīrus. Rūpīgi kopti griezējinstrumenti ar asām griezēj-malām mazāk iestrēgst un ir vieglāk vadāmi.

g) Izmantojiet elektroinstrumentu, piederumus, darbinstrumentus utt. atbilstoši šīm norā-dēm. Turklāt ṣemiet vērā darba apstāklus un izpildāmo darbu. Elektroinstrumenta lietošana citiem neparedzētiem lietošanas gadījumiem var radīt bīstamas situācijas.

h) Nodrošiniet, lai rokturi un satveršanas virsmas būtu sausas, tīras un nebūtu notraipītas ar ellu un ziežvielu.

Slideni rokturi un satveršanas virsmas neatlauj elektroinstrumenta drošu vadību un kontroli ne-paredzamās situācijās.

5) Serviss

a) Uzticiet savu elektroinstrumentu labot tikai kvalificētiem speciālistiem un, izmantojot tikai originālās rezerves daļas. Tādējādi nodrošina to, ka būs saglabāta elektroinstrumenta drošība.

Brīdinājums! Šis elektroinstruments darba laikā rada elektromagnētisko lauku. Šis lauks noteiktos apstākjos var traucēt aktīvo vai pasīvo medicīnisko implantu darbību. Lai mazinātu nopietnu vai nāvējošu savainojumu risku, personām ar medicīniskajiem implantiem pirms elektroinstrumenta lietošanas ieteicams konsultēties ar ārstu un ražotāju.

Drošības norādījumi kokvirpai

- lepazīstieties ar ierīces īpašībām un virpošanas tehniku, pirms sākat lietot ierīci.

- Pārbaudiet visus darba materiālus, vai nav plaisu vai zaru. Līmētajiem savienojumiem pirms apgriešanas otrādi jābūt pilnīgi sacietējušiem.

- Pārliecinieties, vai darba materiāls ir droši nofiksēts un visi uzliktni ir nostiprināti.

- Pirms ierīces ieslēgšanas pārliecinieties, vai darba materiāls var brīvi griezties, pagriežot ar roku.

- Sargiet rokas un pirkstus no rotējošā darba materiāla.

- Izslēdziet ierīci un nogaidiet, līdz tā ir apstādinā-tā stāvoklī, pirms veicat iestatījumus darba materiālam, pakalējam virpas balstam vai instrumenta balstam.

- Apkopi, iestatīšanu, kalibrēšana un tīrīšanu drīkst veikt tikai tad, kad ir izslēgts motors.

- lerīce ir paredzēta vienīgi izmantošanai ar virpošanas kaltiem.

- Vienmēr droši uzglabājiet virpošanas kaltus, pirms atstājat darba vietu.

- Nelietojiet kokvirpu bez pârsegiem un aizsargmehânismiem.

• Griezējinstrumentiem jābūt asiem.

- Izmantojiet vismazāko ātrumu, ja sākat jaunu darba materiālu.

- Vienmēr apturiet kokvirpu ar vismazāko ātrumu. Ja kokvirpa darbojas tik ātri, ka vibrē, pastāv risks, ka darba materiāls tiks aizsviests vai griezējinstruments izrauts no rokām.

- Neļaujiet griezējinstrumentiem iekerties darba materiālā. Kokmateriāls var tikt sašķelts vai aizsviests no virpas.

- Vienmēr pozicionējiet instrumenta balstu virs kokvirpas viduslīnijas, ja veidojat darba materiālu.

- Pirms jūs nostiprināt darba materiālu pie priekšējās plātnes, jums to vajadzētu iespējami rupji sagata-vot, lai to padarītu iespējami apaļu. Tādējādi minimizē vibrācijas darba materiāla virpošanas laikā.

Vienmēr droši nostipriniet darba materiālu pie priekšējās plātnes. Pretējā gadījumā darba materiāls var tikt aizsviests no kokvirpas.

• Izmantojiet sukas vai saspiesto gaisu, lai notīrītu koka skaidas; nekad nedariet to ar rokām. Skaidas būs asas.
• Griezējinstrumentam vienmēr jāatrodas nekustīgi spīlpatronā un noregulētam tā, lai ierobežotu kokmateriāla gabala izvirzījumu. Tas samazina iespēju, ka instruments saplīsīs vai salieksies.
• Kokvirpu nedrīkst škērsot darbības laikā.
• levadiet darba materiālu griezējinstrumentā tikai pretēji griešanās virzienam. Darba materiālam vienmēr jāgriežas virzienā pret jums.
• Neatstājiet ierīci bez uzraudzības, ja tā ir pievieno-ta pie kontaktligzdas, izslēdziet to un atvienojiet no kontaktligzdas, pirms jūs to atstājat.
• Šis ražojums nav rotałlieta. Uzglabājiet bērniem nepieejamā vietā.

• Daži puteklji, kas rodas slīpēšanas, zāgēšanas, urbšanas un citu būvdarbu gadījumā, satur kīmiskās vielas, par kurām ir zināms, ka tās izraisa vēzi, iedzimtas vainas vai citas reproduktīvas kaites. Šādu kīmisko vielu piemēri ir šādi:

• Svins no svinu saturošām krāsām

• Kristāliskā kramskābe no ķieģeļiem un cementa vai citiem mūru ražojumiem

• Arsēns un hroms no kīmiski apstrādātās kok-snes

• Atkarībā no tā, cik bieži jūs veicat šo darbu, mainās risks. Lai mazinātu šo kīmisko vielu iedarbību uz jums: Strādājiet labi vēdinātā zonā un izmantojiet atļautās aizsargierīces, piem., pretputekļu respiratorus, kuri ir īpaši izstrādāti tam, lai izfiltrētu mikroskopiski mazas daļiņas.

• Personām ar kardiostimulatoriem vajadzētu pirms lietošanas konsultēties ar ārstu. Elektromagnētiskie lauki kardiostimulatorata tuvumā var radīt kardiostimulatorata traucējumus vai tā atteici. Turklāt cilvēkiem ar kardiostimulatoriem vajadzētu:

- Nepieļaujiet veikt darbu vienatnē.

• Veiciet pareizu apkopi un pārbaudi, lai nepieļautu elektrisko triecienu.
• Šajā lietošanas rokasgrāmatā aprakstītie brīdinājumi, piesardzības pasākumi un norādes nevar paredzēt visus iespējamos apstākljus un situācijas. Lietotājam jāsaprot, ka veselais cilvēka saprāts un piesardzība ir faktori, kurus nevar iestrādāt šajā ražojumā, bet gan tie jānodrošina lietotājam.

Papildu drošības norādījumi plānripu izmantoša-nai

• Pārliecinieties, vai plānripai ir pareizs izmērs, lai atbalsītu darba materiālu.
• Pārliecinieties, vai darba materiāls ir droši nostiprināts pie plānripas.

• Piegrieziet darba materiālu pirms montāžas uz plānripas pēc iespējas tuvāk galīgai formai.

• Plānripas virpošanai izmantojiet tikai skrāpja kaltu. Griežna kalti var tikt viegli izrauti no rokām.

• Uzmaniet, lai virpošanas kalti nevarētu traucēt sprostskrūvēm, veidojot darba materiāla galīgos izmērus.

Atlikušie riski

Elektroinstruments ir konstruëts atbilstoši tehniskäs attīstības līmenim un atzītiem drošības tehnikas noteikumiem. Tomër darba laikā var rasties daži atlikušie riski.

• Apstrādājiet tikai augstvērtīgus kokmateriālus bez defektiem, piem.: zaru vietām, škērseniskām plaisām, virsmas plaisām. Bojātam kokmateriālam ir tendence sašķelties, un tas rada risku darba izpildes laikā.
• Rūpīgi nesalīmēti kokmateriāli centrbēdzes spēka ietekmē apstrādes laikā var sasprāgt.
• Pirms neapstrādāta darba materiāla iespīlēšanas to sazāgējiet kvadrātiskā formā, izcentrējiet un pievērsiet uzmanību pareizai iespīlēšanai. Nelīdzsvarota detaļa izraisa savainošanās risku.
• Savainošanās risks nedrošas instrumenta vadības gadījumā, ja nav precīzi iestatīts pievienojamais instrumenta balsts, kā arī ja virpošanas instruments ir neass. Priekšnosacījums pareizai virpošanai ir nebojāta un asi uzasināta kokvirpa.
• Veselības apdraudējums, ko rada rotējošs darba materiāls garu galvas matu un valīga apģērba gadījumā. Valkājiet individuālos aizsardzības līdzekļus, piemēram, matu tīkliņu un cieši pieguļošu apģērbu.
• Veselības apdraudējums, ko rada koka putekļi vai koka skaidas. Valkājiet individuālos aizsardzības līdzekļus, piemēram, acu aizsargu un pretputekļu respiratoru.
• Veselības apdraudējums ar strāvu, izmantojot nepienācīgus elektropieslēguma vadus.
• Neskatoties uz visiem veiktajiem pasākumiem, var saglabāties arī slēpti atlikušie riski.
• Atlikušos riskus var minimizēt, ja kopā ievēro “Drošības norādījumus” un “Noteikumiem atbilstošu lietošanu”, kā arī lietošanas instrukciju.
• Pirms regulēšanas vai apkopes darbu veikšanas izslēdziet ierīci un atvienojiet tikla kontaktspraudni.

6. Tehniskie raksturlielumi

* Darba režīms S1, ilgstošas lietošanas režīms
Konstruktivie izmēri G x P x A mm 940 x 270 x 420

Statnes augstums 190
Vārpstas galvas vītne M 33
Vārpstas galvas konuss MK 2
Smailes augstums virs statnes mm	152
Smailes platums mm 457
Caurmērs virs statnes mm 305
Caurmērs starp Smailes mm	240
Instrumenta paliktņa garums mm	150
Svars kg 34,8
Virpas vārpsta ar putekļdrošu precizitātes lodīšu radiālgultni
Apgriezienu skaits 1/min	650 / 1000 / 1450 / 2000 / 3000
Pakaļējais virpas balsts
Virpas mugurbalsta konuss	MK 2
Virpas mugurbalsta caurums (doba darbvārpsta) ø mm	9,5
Vārpstas apvalka pārstatījums mm	47
Piedziņa
Elektromotors 220 – 240V~ / 50 Hz
Ieejas jauda P1 kW 0,55
Izejas jauda P2 kW 0,30
Apgriezienu skaits 1/min	1400
Motora aizsardzība	Jā
Zema sprieguma izslēgšana	Jā
Slēdža un kontaktdakšas kombinācija	Tikla kontaktspraudnis
Darba režims	S1

Trokšnu vērtības

Trokšnu vērtības bija noteiktas atbilstoši standarta EN 62841 prasībām.

Skañas spiediena līmenis (Tukšgaita) L_pA	61,3 dB(A)
Skañas spiediena līmenis (Apstrāde) L_pA	78,7 dB(A)
Kļūda K_pA	3 dB
Skañas jaudas līmenis (Tukšgaita) L_WA	74,3 dB(A)
Skañas jaudas līmenis (Apstrāde) L_WA	91,7 dB(A)
Kļūda K_WA	3 dB

Paturētas tiesības veikt tehniskas izmaiņas!

Valkājiet ausu aizsargus.

Trokšņu iedarbība var izraisīt dzirdes zudumu. Vibrācijas summārās vērtības (triju virzienu vektoru summa) noteiktas atbilstoši standarta EN 62841 prasībām.

7. Pirms lietošanas sākšanas

• Atveriet iepakojumu un uzmanîgi iznemiet ierîci.
• Noņemiet iepakojuma materiālu, kā arī iepakojuma un transportēšanas stiprinājumus (ja tādi ir).
• Pārbaudiet, vai piegādes komplekts ir pilnīgs.
• Pārbaudiet, vai ierīce un piederumi transportēšanas laikā nav bojāti.
• Ja iespējams, uzglabājiet iepakojumu līdz garanti-jas termina beigām.

IEVĚRĪBAI

lerice un iepakojuma materiāls nav rotajlietas! Bērni nedrikst rotajāties ar polimēru materiāla maisiniem, plēvēm un sikām detaļām! Pastāv norīšanas un nosmakšanas risks!

• lerīce stabili jāuzstāda, proti, pieskrūvējot pie darbgalda, apakšējā rāmja vai tml.
• Pirms lietošanas sākšanas pareizi jāuzstāda visi pārsegi un drošības mehānismi.
• Raugieties, lai jau apstrādātajā kokmateriālā nebū-tu svešķermeņu, piemēram, naglu, skrūvju utt.
• Pirms ierīces pievienošanas pārliecinieties, vai datu plāksnītē norādītā informācija sakrīt ar elektrotīkla parametriem.
• Pievienojiet ierīci tikai pie pienācīgi ierīkotās kontaktligzdas ar zemējuma kontaktu, kurai ir vismaz 16 A drošinātājs.

8. Uzstādīšana un vadība

⚠ Brīdinājums! Savainošanās risks!

Sagatavojiet darba vietu, kurā vēlaties uzstādīt elektroinstrumentu. Nodrošiniet pietiekamu vietu, lai garantētu drošu un netraucētu lietošanu. Elektroinstruments ir izstrādāts darbam slēgtās telpās, un tas jāuzstāda uz līdzenas un cietas pamatnes.

△ Svarīgi! Atvienojiet tīkla kontaktspraudni, pirms veicat ierīces apkopes, atiestatišanas vai montāžas darbus!

Pirms ekspluatācijas sākšanas ievērojiet lietošanas instrukcijā norādītos drošības norādījumus. Pirms ekspluatācijas sākšanas noņemiet no vārpstas iespīlējamos tapņus vai atslēgu, vai ie-spīlēšanas instrumentus!

Apgriezienu skaita regulators

Apgriezienu skaita noregulēšanu drīkst veikt tikai tad, ja ir atvienota kontaktdakša! Pareizais apgriezienu skaits ir redzams pie darbvārpstas balsta pievienotajā apgriezienu skaita diagrammā. Apgriezienu skaita diagramma ir aprēkināta vidējas cietības un sausiem kokmateriāliem. Piemērots apgriezienu skaits ir atkarīgs no dažādiem faktoriem:

- kokmateriāla veida un īpašībām;

• izturēta un sausa kokmateriāla;
  • detalas diametra un garuma;
• kokmateriāla kantainuma vai nelīdzsvarotības;
• iepriekš apvirpotas masīvas detaljas;
• kokvirpām un virpošanas tehnikas;
• detalām no salīmētiem kokmateriāliem.

Sekmīga virpošana ir atkarīga nevis no augsta ap-griezienu skaita, bet gan no pareizas kokvirpas iz-mantošanas.

Apgriezienu skaita noregulēšanas pamatnostādnes

Zems apgriezienu skaits:

• liela diametra detalas;
• liela diametra cietas detalas;
  • garuma, nelīdzsvarotas detaljas;
  • salīmētiem kokmateriāliem;

Apgriezienu skaita noregulēšana, 2. + 3. att.

• Atveriet vāku (A+B).
• Atskrūvējiet valīgāk iekšējā seštūra skrūvi (C).
• Izmantojot sviru (2), paceliet elektromotoru un pārlieciet siksnu uz vajadzīgo pakāpi. Siksnai ir precīzi jāpiegul skriemeļu rievām.
• Nolaidiet elektromotoru un ar vieglu spiedienu uz sviru (2) nospriegojiet siksnu. Pievelciet iekšejā sešstūra skrūvi (C).

NORÃDE

Pārāk augsts siksnas spriegojums izraisa ātrāku tās nodilšanu.

• Aizveriet vāku un, griežot pa labi, nofiksējiet skrūvi.
• Detaju ar lielu nelīdzsvarotību izvēlieties vismaz vienu pakāpi zemāku apgriezienu skaitu.

Satvērējs, 1., 5. att.

Satvērējs tiek izmantots tikai darbiem “starp smailēm”.

Plānripa, 1, 2. att.

Plānripa tiek izmantota plakanām un lielām detaļām.

lespīlēšanas instrumenta maiņa

• Atbrīvojiet regulēšanas skrūvi pie iespīlēšanas instrumenta spala.
• Turiet vārpstu ar tapu un atbrīvojiet iespīlēšanas instrumentu ar seštūra atslēgu.

Virpas mugurbalsts, 1., 6. att.

• Virpas mugurbalsts pēc ekscentra spailes atbrīvošanas ir pārstatāms pa visu statnes garumu un to var iespīlēt jebkurā attālumā no darbvārpstas balsta.

• Detalas iespīlēšanai starp smailēm atbrīvojiet uzspīlēto rokturi, izskrūvējiet pinoli par apt. 20 mm un iespiediet.

• Novietojiet virpas mugurbalstu pie detaļas un ievietojiet mugurbalsta smaili padzilinātajā viduspunktā.

• Virmas mugurbalsta pinoli izskrūvējiet tiktāl, līdz mugurbalsta smaile cieši turas kokā. Pievelciet uzspīlēto rokturi.
• Grieziet detalu ar roku un pārbaudiet, vai tā turas cieši starp smailēm un ir brīvi pagriežama.

Virpas mugurbalsta smailes nomaiņa, 1., 4. att.

•Virpas mugurbalsta pinoli pilnībā izgrieziet, līdz smaile ir nonemama.

Instrumenta paliktnis, 1., 3. att.

• Instrumenta paliktnis kalpo drošai kokvirpas vadībai un vienlaikus ir atbalsts rokai. Instrumenta paliktna augstuma noregulēšana notiek, atbrīvojot fiksācijas sviru. Lai turpinātu griezt, velciet bultiņas virzienā.
• Instrumenta paliktni novietojiet pie detaļas no 1 līdz 3 mm attālumā. Pārbaudiet noregulējumu, šim no-lūkam ar roku pagriežot detaļu.
• Novietojiet instrumenta paliktni apt. 3 mm virs deta- jas ass. Vēlreiz pārbaudiet noregulējumu, šim nolū- kam ar roku pagriežot detaļu.
• Pēc ekscentra spailes atbrīvošanas paliktņa konsole ir pārstatāma garenvirzienā pa visu statnes garumu un šķersvirzienā līdz pat detaļai. Pēc tam paliktņa konsole ir pārvirzāma uz abām pusēm par apt. 45°.
• Gala virsmas apstrādei pagrieziet instrumenta palikti par 90° un novietojiet pie apstrādājamās virsmas. Atkarībā no kokvirpas novietojiet instrumenta palikti līdz 6 mm zem detaljas ass.

Instrumenta vadība, 4. att.

Instrumenta vadības piemēri, apstrādājot biežāk sastopamās pamatformas. Pēc pievienošanas pie elektrotīkla kokvirpa ir gatava darbam. Šim nolūkam pievērsiet uzmanību punktam “Elektrības pieslēgums”.

leslēgšana un izslēgšana (1. att.)

• Nospiediet ieslēgšanas / izslēgšanas slēdzi (9 / "I"), lai palaistu ierīci.
• Nospiediet ieslēgšanas / izslēgšanas slēdzi (9 / "0"), lai apturētu ierīci.

Uzmanību! lerīce uzreiz sāk darboties ar noregulēto apgriezienu skaitu.

Apgriezienu skaita regulēšana (1. att.)

Pareizais apgriezienu skaits jānoregulē atkarībā no apstrādājamā darba materiāla.

Svarīga informācija lietošanai

- Mēs iesakām iepazīties ar specializēto literatūru par virpošanas tehniku.

• Izvēloties kokmateriālu virpošanas darbiem, ie- vērojiet zarus un nosēšanās kustības. Izmantojiet tikai kokmateriālu bez plaisām un zariem (nelielu zaru gadījumā jāievēro ar virpošanas instrumentu izdarāmais spiediens).
• Ar roku vienmēr pārbaudiet, vai tiek droši ievēro-ta veidojamā detaļa. Brīdinājums! Atvienojiet tīkla kontaktspraudni!
• Izmantojiet tikai oriğinālo virpošanas instrumentu, kas ir ass.
• Virpojot koka diskus, nestāviet darba materiāla kustības trajektorijā.
• Piegrieziet lielas un nevienmērīgas veidojamās detaļas ar lentzāgi vai finierzāgīti iespējami piemē- rotā stāvoklī. Ja veidojamās detaļas ir ľoti nevien- mērīgas, tas rada risku jūsu veselībai un ierīces darbmūžam.
• Vienmēr sāciet ar vismazāko ātrumu jauniem darba materiāliem un palieliniet to, pieaugot virpojamā darba materiāla masīvumam.
• Neizmantojiet koka diskus ar rukuma plaisām, jo tie centrbēdzes spēku iedarbībā rada augstu plīšanas risku.
• Nepārsniedziet maksimālos darba materiāla izmērus.
• Instrumentiem, kuri tiek nosprostoti: Vispirms atvie-nojiet tikla kontaktspraudni, pirms sākat trūkumu atklāšanu.
• Virpošanas darbiem nostājieties pie ierīces, tā ka varat efektīvi vadīt kaltu uz instrumenta balsteņa.
• Izmantojiet tikai griezējinstrumentus, kas ieteicami virpošanas darbiem.

Darba norādījumse

Priekšnosacijums pareizai virpošanai ir nevainojami uzasināta virpa.

Materiāla izvēle

• Virpojamajam kokmateriālam jābūt labas kvalitātes, bez tādiem bojājumiem kā šķērseniskas plaisas, virsmas plaisas vai zaru vietas. Bojātam kokmateriālam ir tendence sašķelties, un tas rada risku lietotājam un ierīcei.
• Salīmētu kokmateriālu detaļas jāapstrādā tikai pieredzējušiem amatniekiem. Šo kokmateriālu virpošanai nepieciešama uzmanīga salīmēšana bez defektiem, jo detaļa var sasprāgt centrbēdzes spēka iedarbībā.

Norādījums! Pārzinot tikai virpošanas pamatus, ie-sācējiem vajadzētu iestrādāties tikai ar masīvu materiālu.

Materiāla sagatavošana

- Garu kokmateriālu virpošanai materiāls vispirms ir jāsazāgē četrstūra formā.

- Škērskoku virpošanai materiāls arī attiecīgi jāsazāgē. Izzāgējiet neapstrādāto materiālu ar lentzāgi. Piemērota ir astonstūra forma, jo tā ľauj būtiski sa-mazināt vibrācijas.

Detalas centrēšana, 5. att.

Iepriekš apstrādātu detaļu centrēšana pirms ievietošanas ierīcē ir svarīga darba sastāvdaļa. Centrēšana nozīmē detaļas viduspunkta izmērīšanu un balstcentra atzīmēšanu. lesitiet viduspunktā no 1,5 līdz 2 mm diametra padzījinājumu. Ja detaļa netiek precīzi no-centrēta, nelīdzsvarotības dēļ rodas spēcīga vibrācija. Sekas var būt detaļas izmete.

NORÃDE!

Precīza detalas centrēšana nodrošina līdzenāku griešanos.

Virpošanas laikā

- Vēl neapstrādātu detaļu apstrādājiet ar zemāku ap-griezienu skaitu. Pēc priekšapstrādes, tas ir, kad ir sasniegta detaļas pamatforma un vienmērīga gri-ešanās, apgriezienu skaitu var palielināt.

VISPIRMS IZSLĘDZIET MOTORU — ATVIENO- JIET KONTAKTDAKŠU

- Līdzi rotējošā balstcentra smaile ir pārmainus jāpārregulē ar rokratu, kad ir izslēgts motors. Balstcentra smaile jābūt cieši iespiestai kokā. Grieziet detaļu ar roku, lai pārbaudītu tās stabilumu starp smailēm.

Detalas markešana

Dažreiz detaļa pirms apstrādes pabeigšanas ir jā- izņem. Ir izdevīgi vispirms ar zīmuli uz detaļas un satvērēja izveidot atzīmes. Pēc atkārtotas iestiprinā- šanas lieciet markējumu pret markējumu.

Speciālā literatūra

Specializētais veikals piedāvā ar speciālo literatūru par virpošanu. lesācējiem un lietpratējiem tā ir nozī-mīgs palīgs darbā un ľauj apstrādāt daudzas idejas.

9. Transportēšana

1. Izslēdziet elektroinstrumentu pirms katras transportēšanas un atvienojiet to no elektroapgādes.
2. Pārnēsājiet elektroinstrumentu vismaz divatā. Pārnēsājiet elektroinstrumentu aiz ierīces statna (8).
3. Pasargājiet elektroinstrumentu no triecieniem, grūdieniem un spēcīgām vibrācijām, piem., transportējot transportlīdzekjos.
4. Nodrošiniet elektroinstrumentu pret apgāšanos un pārvietošanos.
5. Nekad neizmantojiet aizsargmehānismus lietošanai vai transportēšanai.

10. Tīrīšana un apkope

⚠ Bridinājums!

Pirms jebkādiem regulēšanas, tehniskās uzturēšanas vai remonta darbiem atvienojiet tīkla kontakt-spraudni!

Vispārējie apkopes pasākumi

Laiku pa laikam ar salveti noslaukiet skaidas un pu-tekļus no ierīces. Lai pagarināta instrumenta dar-bmūžu, reizi mēnesī ieellojiet rotējošās detaļas. Ne-ellojiet motoru.

Plastmasas tīrīšanai nelietojiet kodīgus līdzekļus.

• Kad labošanas un apkopes darbi ir pabeigti, nekavejoties jāuzmontē atpakal visas aizsargierīces un drošības ierīces.
• Instrumenta patronas vārpstas vītne instrumenta mainas gadījumā jānotīra un viegli jāieello.
• Virpas mugurbalsta pinoli izskrūvējiet, notīriet un apsmidziniet ar sausu ziežvielu. Vītnvārpstas ieeļ-lošana
• Pārbaudiet virpas mugurbalsta ekscentra spaili, kā arī instrumenta paliktni un vajadzības gadījumā noregulējiet. Šim nolūkam pievelciet sešstūra uz-griezni zem fiksējošas plāksnes.
• Pārbaudiet un vajadzības gadījumā nomainiet pie-dziņas siksnas.

Apkope

Ierīces iekšpusē neatrodas daļas, kam būtu nepieciešama apkope.

Servisa informācija

Jäievēro, ka šim ražojumam šādas daļas ir pakļautas lietošanas vai dabiskajam nodilumam, vai šādas daļas ir nepieciešamas kā patērējamie materiāli.

Nodilstošas detajas*:Virpošanas kalts, Ogles sukas, kījsiksna

* nav obligāti iekļauts piegādes komplektā!

Speciālie piederumi

Artikuls Art. Nr.

Virpas statnes pagarinājums	4902301701
5 instrumentu komplekts	88002716
6 instrumentu komplekts	88002717
Trīsžokļu patrona ∅ 100 mm	7400 8900
Četržokļu patrona ∅ 125 mm	7400 7400
Satvērēja paplāksne ∅ 80 mm	7400 8800
Vītņu patrona	7400 7200
Ierievja patrona ∅ 30 mm	7400 8600
Ierievja patrona ∅ 40 mm	7400 7300
Ierievja patrona ∅ 60 mm	7400 8700
Urbja patrona 3–16 mm
koniskais tapnis MK 2	7400 7700

Citus piederumus atradīsit mūsu aktuālajā katalogā vai tīmekļyietnē www.scheppach.com.

11. Glabāšana

Glabājiet ierīci un tās piederumus tumšā, sausā un nesalstošā, kā arī bērniem nepieejamā vietā. leteicamā glabāšanas temperatūra ir 5-30°C.

Glabājiet elektroinstrumentu originālajā iepakojumā. Nosedziet elektroinstrumentu, lai to aizsargātu pret putekliem vai mitrumu.

Uzglabājiet lietošanas instrukciju pie elektroinstrumenta.

12. Pieslēgšana elektrotīklam

Uzstādītais elektromotors ir pievienots darbam ga- tavā veidā. Pieslēgums atbilst attiecīgajiem VDE un DIN noteikumiem. Klienta elektrotīkla pieslēgumam un izmantotajam pagarinātājam jāatbilst šiem noteikumiem.

Svarīgi norādījumi

Motora pārslodzes gadījumā tas pats izslēdzas. Pēc atdzišanas (laiks var būt atšķirīgs) motoru var atkārtoti ieslēgt.

Bojāts elektropieslēguma vads

Elektropieslēguma vadiem bieži rodas izolācijas bojājumi.

To iemesli var būt šādi:

• saspiestas vietas, ja pieslēguma vadi stiepjas caur logu vai durvju ailu;
• pārlocījuma vietas pieslēguma vada nepareizas nostiprināšanas vai izvietošanas dēļ;
• griezuma vietas pieslēguma vada pārbraukšanas dēļ;
• izolācijas bojājumi, izraujot no sienas kontaktligz-das;
• plaisas izolācijas novecošanās dēļ.

Šādus bojātus elektropieslēguma vadus nedrīkst izmantot, un izolācijas bojājumu dēļ tie ir bīstami dzīvībai.

Regulāri pārbaudiet savienošanas vadus, vai tiem nav bojājumu. levērojiet, lai pārbaudes laikā pieslēguma vads nebūtu pievienots elektrotīklam.

Elektropieslēguma vadiem jāatbilst attiecīgajiem VDE un DIN noteikumiem. Izmantojiet tikai pieslēguma vadus ar markējumu H05VV-F.

Tipa markejuma uzdrukātais teksts uz savienošanas vada ir obligāts.

Mainstrāvas motors

• Tīkla spriegumam jābūt 220 - 240 V\~.
• Pagarinātājiem līdz 25 m garumam jābūt 1,5 kvadrātmilimetru šķersgriezumam.

Elektroiekārtas pieslēgumus un labošanas darbus drīkst veikt tikai kvalificēts elektrikis.

Jautājumu gadījumā norādiet šādus datus:
• motora strāvas veids;
- ierīces datu plāksnītē norādītie dati;
• motora datu plāksnītē norādītie dati.

13. Utilizēšana un atkārtota izmantošana

lerīce atrodas iepakojumā, lai izvairītos no bojāju-miem transportēšanas laikā.

lepakojums ir izejmateriāls, un to var izmantot atkār- toti vai nodot izejvielu apritē. lerīce un tās piederumi ir no dažādiem materiāliem, piemēram, metāla un plastmasas.

Bojātās detaļas jānodod īpašo atkritumu pārstrādei. Jautājiet specializētā veikalā vai pašvaldībā!

Nolietotās iekārtas nedrīkst izmest mājsaimnie-cības atkritumos!

Šis simbols norāda uz to, ka šo ražojumu saskaņā ar Direktīvu par elektrisko un elektronisko iekārtu atkritumiem (2012/19/ES) un vietējiem likumiem, nedrīkst utilizēt kopā ar mājsaimniecības atkritumiem. Šis ražojums jānodod šim nolūkam paredzētajā savākšanas vietā. To var izdarīt, piem., atdodot to atpakal tirdzniecības vietā, kad pērk līdzīgu ražojumu, vai nododot pilnvarotā savākšanas vietā, kas atbildīga par elektrisko un elektronisko iekārtu atkritumu otrreizējo pārstrādi. Neliet-pratīga rīkošanās ar nolietotām iekārtām sakarā ar potenciāli bīstamām vielām, kuras bieži vien satur elektrisko un elektronisko iekārtu atkritumi, var nega-tīvi ietekmēt apkārtējo vidi un cilvēku veselību. Liet-pratīgi utilizējot šo ražojumu, jūs veicināt dabas resursu efektīvu lietošanu. Informāciju par nolietoto iekārtu savākšanas vietām jūs saņemsiet savā paš-valdībā, atkritumu utilizācijas sabiedriskajā organizā-cijā, pilnvarotajā iestādē, kas atbildīga par elektrisko un elektronisko iekārtu atkritumu utilizāciju vai tuvā-kajā atkritumu izvešanas uzņēmumā.

14. Traucējumu novēršana

Traucējums lespējamais cēlonis Novēršana
Griezuma kvalitāte ir slikta.	Griezējinstruments ir neass. Asiniet vai nomainiet griezējinstrumentu.
	Pārāk agresīvi griezts. Samaziniet darba spiedienu.
	Griezējinstrumentu pozicionē zem darba materiāla viduslīnijas.	Nolaidiet griezējinstrumentu maksimāli 3 mm virs darba materiāla vidus.
	Pārāk mazs griešanās ātrums Ātruma regulēšana
Pārmērīgas vibrācijas plānu darba materiālu virpošanas laikā.	Griezējinstruments atrodas zem darba materiāla viduslīnijas.	Paceliet griezējinstrumentu atbilstoši darba materiāla viduslīnijai.
	Pārāk agresīvi griezts. Samaziniet darba spiedienu.
Pārmērīgas vibrācijas lielu darba materiālu vai bļodu virpošanas laikā.	Darbvārpstas balsts un / vai pakaļējais virpas balsts nelietpratīgi izvietots darba materiāla galos.	Pārbaudiet, vai darbvārpstas balsta un / vai pakaļējā virpas balsta darba materiāla smailes ir pareizi piestiprinātas darba materiāla vidū.
	Darba materiāls nav līdzsvarots. Grieziet darba materiāla galu, līdz darba materiāls ir līdzsvarots.
Kokvirpa negriežas. Kabelis nav pievienots pie kontaktligzdas.		Pievienojiet pie kontaktligzdas.
Kokvirpa neizslēdzas. Bojāts vai defektīvs tīkla slēdzis un / vai iekšējie kabeļu savienojumi.		Nekavējoties atvienojiet kokvirpas kontaktspraudni no kontaktligzdas. Lietojiet kokvirpu tikai tad, ja kvalificēts servisa tehniķis to ir salabojis.
Motors nesāk darboties Nav strāvas Pārbaudīt elektrības drošinātāju
			Bojāts slēdzis, kondensators Pārbaudiet elektriķi
			Bojāts elektriskais pagarinātājs	Izvelciet tīkla kontaktdakšu, pārbaudiet, ja nepieciešams, nomainiet
Detaļa darba laikā metās	Detaļa darba laikā klūst valīga	evērojiet lietošanas instrukcijā iekļautos darba norādījumus
	Centrējums nav vidū	levērojiet lietošanas instrukcijā iekļautos darba norādījumus
	Pārāk liels apgriezienu skaits	Izvēlieties mazāku apgriezienu skaitu
Detaļa darba laikā metās	Ekscentra spailes noregulēšana	Ar galatslēgu apakšā esošo seštūra uzgriezni piegrieziet par apt. 1⁄2 apgriezienu

Acimredzami defekti ir jäpaziņo 8 dienu laikā no preces saņemšanas. Pretējā gadījumā pircēja tiesības pieprasīt atīldīzību par šādiem defektiem ir spēkā neesošas. Mēs dodam garantiju savām iekārtām, ja pirēcjs pret tām atbilstoši izturas garantijas laikā. Mēs apņemamies bez maksas piegādāt jebkuru rezerves daļu, kas iespējams kļuvusi nelietojama bojātu materiālu vai ražošanas

defektu dēl šajā laika periodā. Attiecībā uz rezerves daļām, kuras nav mūsu ražotas, mēs garantējam tikai gadījumā, ja mums ir garantija no saviem piegādātājjem. Jauno detaļu uzstādišanas izmaksas ir jāuzņemas pircējam. Pirkuma atcelšana vai pirkuma cenas samazināšana, kā arī jebkuras citas prasības par bojājumu atīlīdzināšanu netiek izskatītas.

Garantija LT
