GEBRUIKSAANWIJZING DM460T SCHEPPACH

Verklaring van de symbolen op het apparaat

	Waarschuwing! Bij het niet in acht nemen, bestaat levensgevaar, gevaar voor letsel of beschadiging aan het werktuig!
	Lees voorafgaand aan de inbedrijfstelling de gebruikshandleiding en de veiligheidsvoorschriften!
	Draag gehoorbescherming!
	Haarnetje dragen!
	Draag een veiligheidsbril!
	Gebruik van handschoenen verbonden!
	Beschermingsklasse II (dubbel geïsoleerd)

Inhoudsopgave:

1. Inleiding....55
2. Beschrijving van het apparaat 55
3. Meegeleverd 55
4. Beoogd gebruik 55
5. Veiligheidsvoorschriften 56
6. Technische gegevens....59
7. Voor de ingebruikname 59
8. Montage en bediening....60
9. Transport 62
10. Reiniging en onderhoud 62
11. Opslag 63
12. Elektrische aansluiting 63
13. Afvalverwerking en hergebruik....63
14. Verhelpen van storingen 64

Pagina:

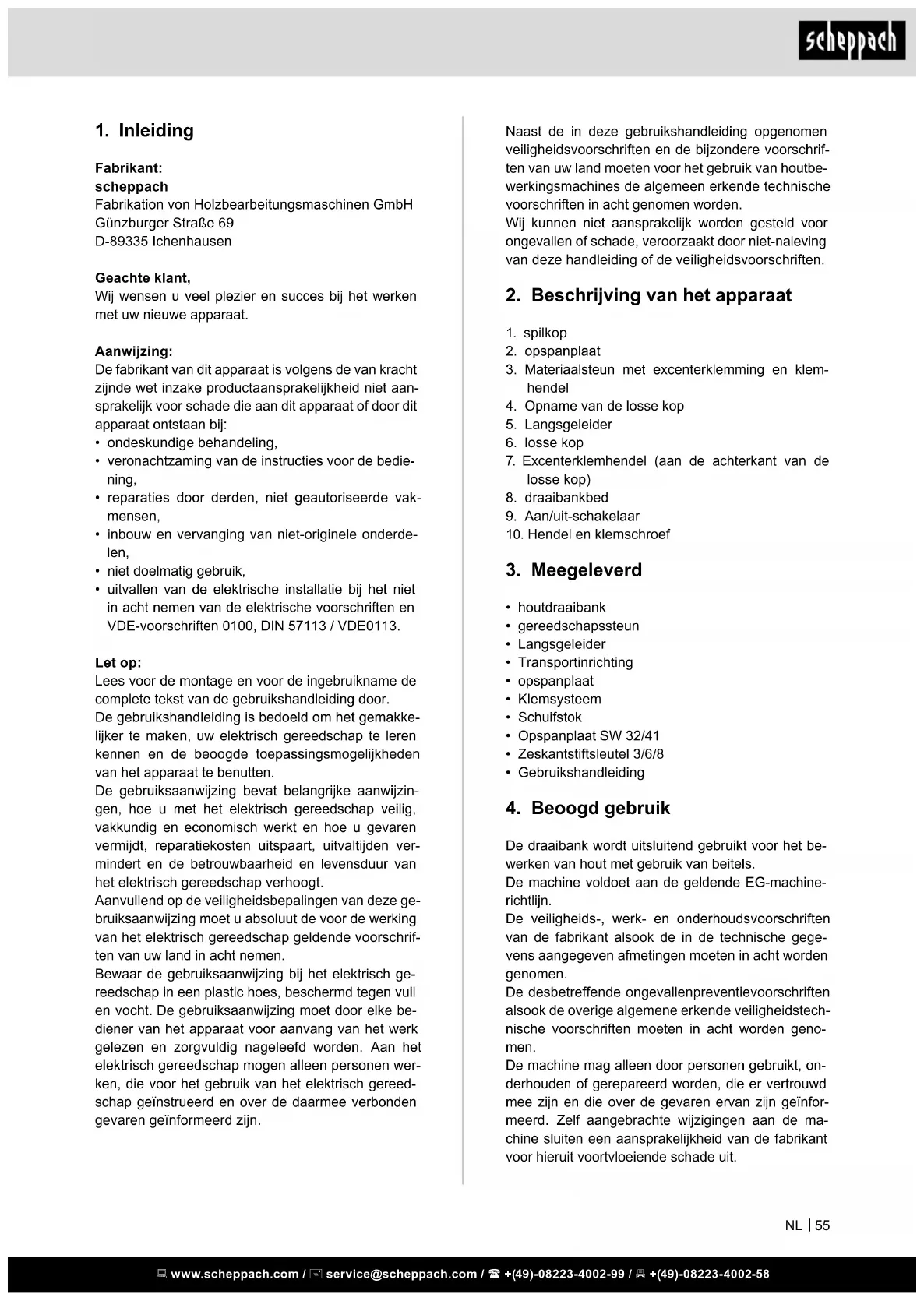

1. Inleiding

Fabrikant:

scheppach

Wij wensen u veel plezier en succes bij het werken met uw nieuwe apparaat.

Aanwijzing:

De fabrikant van dit apparaat is volgens de van kracht zijnde wet inzake productaansprakelijkheid niet aansprakelijk voor schade die aan dit apparaat of door dit apparaat ontstaan bij:

• ondeskundige behandeling,
• veronachtzaming van de instructies voor de bedie- ning,
• reparaties door derden, niet geautoriseerde vakmensen,
• inbouw en vervanging van niet-originele onderde- len,
• niet doelmatig gebruik,
• uitvallen van de elektrische installatie bij het niet in acht nemen van de elektrische voorschriften en VDE-voorschriften 0100, DIN 57113 / VDE0113.

Let op:

Lees voor de montage en voor de ingebruikname de complete tekst van de gebruikshandleiding door.

De gebruikshandleiding is bedoeld om het gemakkelijker te maken, uw elektrisch gereedschap te leren kennen en de beoogde toepassingsmogelijkheden van het apparaat te benutten.

De gebruiksaanwijzing bevat belangrijke aanwijzingen, hoe u met het elektrisch gereedschap veilig, vakkundig en economisch werkt en hoe u gevaren vermijdt, reparatiekosten uitspaart, uitvaltijden vermindert en de betrouwbaarheid en levensduur van het elektrisch gereedschap verhoogt.

Aanvullend op de veiligheidsbepalingen van deze gebruiksaanwijzing moet u absoluut de voor de werking van het elektrisch gereedschap geldende voorschriften van uw land in acht nemen.

Bewaar de gebruiksaanwijzing bij het elektrisch gereedschap in een plastic hoes, beschermd tegen vuil en vocht. De gebruiksaanwijzing moet door elke bediener van het apparaat voor aanvang van het werk gelezen en zorgvuldig nageleefd worden. Aan het elektrisch gereedschap mogen alleen personen werken, die voor het gebruik van het elektrisch gereedschap geïnstrueerd en over de daarmee verbonden gevaren geïnformeerd zijn.

Naast de in deze gebruikshandleiding opgenomen veiligheidsvoorschriften en de bijzondere voorschriften van uw land moeten voor het gebruik van houtbewerkingsmachines de algemeen erkende technische voorschriften in acht genomen worden.

Wij kunnen niet aansprakelijk worden gesteld voor ongevallen of schade, veroorzaakt door niet-naleving van deze handleiding of de veiligheidsvoorschriften.

2. Beschrijving van het apparaat

1. spilkop
2. opspanplaat
3. Materiaalsteun met excenterklemming en klemhendel
4. Opname van de losse kop
5. Langsgeleider
6. losse kop
7. Excenterklemhendel (aan de achterkant van de losse kop)
8. draaibankbed
9. Aan/uit-schakelaar
10. Hendel en klemschroef

3. Meegeleverd

• houtdraaibank
• gereedschapssteun
• Langsgeleider
• Transportinrichting
• opspanplaat
• Klemsysteem
• Schuifstok
• Opsplanplaat SW 32/41
  • Zeskantstiftsleutel 3/6/8
• Gebruikshandleiding

4. Beoogd gebruik

De draaibank wordt uitsluitend gebruikt voor het bewerken van hout met gebruik van beitels.

De machine voldoet aan de geldende EG-machine-richtlijn.

De veiligheids-, werk- en onderhoudsvoorschriften van de fabrikant alsook de in de technische gegevens aangegeven afmetingen moeten in acht worden genomen.

De desbetreffende ongevallenpreventievoorschriften alsook de overige algemene erkende veiligheidstechnische voorschriften moeten in acht worden genomen.

De machine mag alleen door personen gebruikt, onderhouden of gerepareerd worden, die er vertrouwd mee zijn en die over de gevaren ervan zijn geïnformeerd. Zelf aangebrachte wijzigingen aan de machine sluiten een aansprakelijkheid van de fabrikant voor hieruit voortvloeiende schade uit.

De machine mag uitsluitend met de originele accessoires en originele gereedschappen van de fabrikant worden gebruikt.

leder daarboven uitgaand gebruik geldt als niet volgens de voorschriften. Voor hieruit voortvloeiende schade kan de fabrikant niet aansprakelijk worden gesteld, het risico hiervoor ligt volledig bij de gebruiker.

Let erop, dat onze apparaten reglementair niet voor bedrijfsmatig, ambachtelijk of industrieel gebruik geconstrueerd zijn. Wij aanvaarden geen aansprakelijkheid wanneer het apparaat in bedrijfsmatige, ambachtelijke of industriële ondernemingen of bij soortgelijke werkzaamheden wordt ingezet.

5. Veiligheidsvoorschriften

Algemene veiligheidsvoorschriften voor elektrische apparaten

⚠ WAARSCHUWING: Lees alle veiligheidsvoorschriften, aanwijzingen, afbeeldingen en technische gegevens die bij dit elektrisch apparaat zijn meegeleverd.

Het niet naleven van de onderstaande aanwijzingen kunnen elektrische schok, brand en/of ernstige verwondingen veroorzaken.

Bewaar alle veiligheidsvoorschriften en -aanwijzingen voor toekomstig gebruik.

Het in de veiligheidsvoorschriften gebruikte begrip "Elektrisch gereedschap" is van toepassing op netgevoed elektrisch gereedschap (met netsnoer) of op accugevoed elektrisch gereedschap (zonder netsnoer).

1. Veiligheid op de werkplek

a) Houd uw werkomgeving schoon en goed verlicht. Rommel of slecht verlichte werkplaatsen kunnen leiden tot ongevallen.
b) Werk met het elektrisch gereedschap niet in een explosiegevaarlijke omgeving, waar- in zich brandbare vloeistoffen, gas of stof bevinden. Elektrisch gereedschap kan vonken veroorzaken, die het stof of de dampen kunnen ontsteken.
c) Houd kinderen en andere personen tijdens het gebruik uit de buurt van het elektrische gereedschap. Bij afbuiging kunt u de controle over het elektrische apparaat verliezen.

2. Elektrische veiligheid

a) De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag op geen enkele wijze worden gewijzigd. Gebruik geen adapterstekker samen met geaard elektrisch gereedschap.

Ongewijzigde stekkers en passende stopcontacten verminderen het risico op elektrische schok.

b) Let op dat uw lichaam geen contact maakt met geaarde onderdelen zoals bijv. buizen, radiatoren, elektrische haarden, koelkasten. Er bestaat een verhoogd risico op een elektrische schok als uw lichaam geaard is.
c) Houd elektrisch gereedschap uit de buurt van regen of vocht. Het indringen van water in een elektrisch apparaat vergroot het risico op een elektrische schok.
d) Gebruik het snoer niet om het elektrische gereedschap te dragen, aan op te hangen of om de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van hitte, scherperanden of bewegende delen. Beschadigde of opgewikkelde snoeren verhogen het risico op een elektrische schok.
e) Als u met een elektrisch gereedschap in de open lucht werkt, gebruik dan alleen een verlengsnoer dat ook geschikt is voor gebruik buitenshuis. De toepassing van een voor buitenshuis gebruik geschikt verlengsnoer vermindert het risico op een elektrische schok.
f) Als het gebruik van het elektrische gereedschap in een vochtige omgeving niet kan worden vermeden, gebruik dan een aardlekschakelaar. Het gebruik van een aardlekschakelaar voorkomt het risico op een elektrische schok.

3. Veiligheid van personen

a) Wees altijd voorzichtig, let op waar u mee bezig bent en ga verstandig te werk bij werkzaamheden met elektrisch gereedschap. Maak geen gebruik van elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicamenten. Een moment van onachtzaamheid bij gebruik van het elektrische gereedschap kan leiden tot ernstig letsel.
b) Draag persoonlijke beschermingsmiddelen en ook altijd een veiligheidsbril. Het dragen van persoonlijke beschermingsmiddelen zoals een stofmasker, antislip-veiligheidsschoenen, een veiligheidshelm of gehoorbescherming, al naar gelang het soort gereedschap en de toepassing ervan, verkleint het risico op verwondingen.
c) Voorkom onbedoelde inbedrijfstelling. Controleer of het elektrisch gereedschap is uitgeschakeld voordat u het op de stroomvoorziening en/of de accu aansluit, het gereedschap oppakt of draagt. Als u tijdens het dragen van het elektrische gereedschap uw vinger op de schakelaar hebt of het reeds ingeschakelde elektrische apparaat op de stroomvoorziening aansluit, kan dit tot letsel en ongevallen leiden.

d) Verwijder instelgereedschap of steeksleutels voordat u het elektrisch gereedschap inschakelt. Een gereedschap of sleutel dat/die zich in een draaiend onderdeel van het elektrische gereedschap bevindt, kan verwondingen veroorzaken.
e) Voorkom een onnatuurlijke lichaamshouding. Zorg voor een stabiele positie en zorg ervoor dat u altijd stabiel staat. Daardoor kunt u het elektrische gereedschap in onverwachte situaties beter onder controle houden.
f) Draag geschikte kleding. Draag geen wijde kleding of sieraden. Houd haren en kleding uit de buurt van bewegende delen. Loszittende kleding, sieraden of lange haren kunnen worden vastgegrepen door bewegende delen.
g) Als stofafzuig- en -opvanginrichtingen kunnen worden gemonteerd, moeten deze worden aangesloten en juist worden toegepast. Het gebruik van een stofafzuiging kan gevaar door stof verminderen.
h) Voorkom een vals gevoel van zekerheid en houd u altijd aan de veiligheidsvoorschriften voor elektrische apparaten, ook als u ervaren bent met het elektrisch apparaat. Achteloos handelen kan in een fractie van een seconde tot ernstige verwondingen leiden.
4. Gebruik en behandeling van het elektrisch gereedschap
a) Zorg dat het elektrische gereedschap niet overbelast raakt. Gebruik voor de werkzaamheden het daarvoor bedoelde elektrische gereedschap. Met het juiste elektrisch gereedschap werkt u beter en veiliger in het aangegeven vermogensbereik.
b) Gebruik geen elektrisch gereedschap, waarvan de schakelaar defect is. Een elektrisch gereedschap, dat niet meer in- of uitgeschakeld kan worden, is gevaarlijk en moet gerepareerd worden.
c) Trek de stekker uit het stopcontact en/of verwijder de uitneembare accu voordat u de apparaatinstellingen wijzigt, inzetstukken vervangt of het elektrische apparaat weglegt. Deze voorzorgsmaatregel voorkomt dat het elektrische gereedschap per ongeluk wordt gestart.
d) Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen. Laat het elektrisch apparaat niet gebruiken door personen die er niet mee vertrouwd zijn of deze aanwijzingen niet hebben gelezen. Elektrische gereedschappen zijn gevaarlijk als deze door onervaren personen worden gebruikt.

e) Voer zorgvuldig onderhoud uit aan elektrische apparaten en inzetstukken. Controleer of bewegende delen probleemloos functioneren en niet klemmen, of onderdelen gebroken of beschadigd zijn, waardoor de functie van het elektrische gereedschap wordt beïnvloed. Laat beschadigde onderdelen voor gebruik van het elektrische apparaat eerst repareren. Veel ongevallen ontstaan door slecht onderhouden elektrisch gereedschap.
f) Houd snijgereedschap scherp en schoon. Zorgvuldig onderhouden snijgereedschap met scherpe snijranden komt minder snel vast te zitten en is makkelijker te gebruiken.
g) Gebruik elektrische apparaten, accessoires en inzetstukken, etc. overeenkomstig deze aanwijzingen. Houd daarbij rekening met de omstandigheden waarin gewerkt wordt en de uit te voeren werkzaamheden. Het gebruik van elektrisch gereedschap voor andere toepassingen dan het voorgeschreven gebruik kan leiden tot gevaarlijke situaties.
h) Houd grepen en greepoppervlakken droog, schoon en vrij van olie en vet. Als grepen en greepoppervlakken glad zijn, kan het elektrisch gereedschap in onvoorziene situaties niet veilig bediend en onder controle gehouden worden.

5. Service

a) Laat uw elektrisch gereedschap uitsluitend door gekwalificeerd deskundig personeel repareren met uitsluitend originele reserveonderdelen. Hiermee wordt de veiligheid van het elektrische gereedschap gewaarborgd.

Waarschuwing! Dit elektrisch apparaat genereert een elektromagnetisch veld als het is ingeschakeld. Dit veld kan onder bepaalde omstandigheden interfereren met actieve of passieve medische implantaten. Om het risico op ernstig of dodelijk letsel te beperken, raden we personen met medische implantaten aan om hun arts en de fabrikant van het medische implantaat te raadplegen voordat de machine wordt gebruikt.

Veiligheidsvoorschriften voor de draaibank

• Zorg dat u bekend bent met de eigenschappen van de machine en de draaibank voordat u de machine in gebruik neemt.
• Controleer alle werkstukken op scheuren of takken. Lijmverbindingen moeten voor het keren volledig zijn uitgehard.

• Controleer of het werkstuk goed vergrendeld is en alle opzetstukken zijn geborgd.

• Voor het inschakelen van de machine moet u waarborgen dat het werkstuk door het handmatig draaien vrij kan draaien.

• Houd uw handen en vingers buiten het bereik van het roterende werkstuk.
• Schakel de machine uit en wacht tot deze tot stilstand is gekomen, voordat u instellingen aan het werkstuk, de losse kop of de werkstukoplage uitvoert.
• Onderhoud, instelling, kalibratie en reiniging mo-gen uitsluitend worden uitgevoerd als de motor is uitgeschakeld.
• De machine is uitsluitend bestemd voor het gebruik met draaibankbeitels.
• Bewaar de draaibankbeitel altijd veilig op, voordat u uw werkplek verlaat.
• Gebruik de houtdraaibank niet zonder afdekkingen en veiligheidsvoorzieningen.
• Snijgereedschap scherp houden.
• Gebruik de laagste snelheid als u een nieuw werkstuk wilt starten.
• Stop de houtdraaibank altijd met de langzaamste snelheid. Als de houtdraaibank zo snel draait, dat deze trilt, bestaat het gevaar dat het werkstuk wordt weggeslingerd of dat het snijgereedschap uit de handen wordt gerukt.
• Laat het snijgereedschap niet in het werkstuk vastklemmen. Het hout kan hierdoor splijten of van de draaibank worden weggeslingerd.
• Positioneer de gereedschapssteun altijd boven de middenlijn van de houtdraaibank, als u een werkstuk vormt.
• Voordat u een werkstuk op de frontplaat wilt bevestigen, moet deze altijd zo grof mogelijk zijn uitgewerkt, om deze zo rond mogelijk te maken. Hierdoor worden de trillingen tijdens het draaien van het werkstuk tot een minimum beperkt. Bevestig het werkstuk altijd goed op de frontplaat. Anders kan het werkstuk door de houtdraaibank worden weggeslingerd.
• Gebruik een borstel of perslucht om houtspaanders te verwijderd; nooit uw handen. De spaanders kunnen scherp zijn.
• Het snijgereedschap moet altijd goed in de spanvoering zijn geplaatst en dusdanig zijn ingesteld dat het uitsteken wordt beperkt. Dit reduceert de mogelijkheid dat het gereedschap breekt of wordt verbogen.
• Tijdens het gebruik mag er niet over de houtdraai-bank worden gelopen.
• Werkstuk uitsluitend tegen de draairichting in, in het snijgereedschap brengen. Het werkstuk moet naar u toe draaien.

• Laat het apparaat niet zonder toezicht als deze op een stopcontact is aangesloten, schakel het apparaat uit en haal de stekker uit het stopcontact voordat u het apparaat achter laat.

• Dit product is geen speelgoed. Buiten het bereik van kinderen bewaren.

• Enig stof, dat tijdens het slijpen, zagen, schuren, boren en andere werkzaamheden ontstaan, bevatten chemicaliën, waarvan bekend is dat deze kanker, geboorteafwijkingen of andere voortplantingsrisico's kan veroorzaken. Enige voorbeelden van deze chemicaliën zijn:
• Lood uit ijzermenie
• Kristallijn kiezelzuur van tegels en cement of andere metselwerken
• Arseen en chroom uit chemisch behandeld hout

- Afhankelijk van hoe u deze werkzaamheden verricht, varieert het risico. Om uw blootstelling aan deze chemicaliën te beperken: Werk uitsluitend in goed geventileerde ruimtes en werk met de toegestane veiligheidsvoorzieningen, zoals bijv. stofmaskers, die speciaal ontwikkeld zijn om microscopisch kleine deeltjes weg te filteren.

- Personen met pacemakers moeten voor gebruik eerst een arts raadplegen. Elektromagnetische velden nabij de pacemaker kunnen storingen in de pacemaker veroorzaken of zorgen dat de pacemaker uitvalt. Bovendien moeten personen met een pacemaker:

- Vermijden om alleen te werken.

- Juist onderhoud en inspecties om een elektrische schok te vermijden.

- De in deze gebruikershandleiding beschreven waarschuwingen, voorzorgsmaatregelen en aanwijzingen kunnen niet alle mogelijke voorwaarden en situaties afdekken. De gebruiker moet begrijpen dat een gezond verstand en voorzichtigheid factoren zijn die niet in dit product kunnen worden ingebouwd, maar door de gebruiker moeten worden geleverd.

Aanvullende veiligheidsvoorschriften voor het gebruik van een opspanplaat

• Controleer of de opspanplaat de juiste grootte heeft om het werkstuk te ondersteunen.
• Controleer of het werkstuk goed op de opspanplaat is bevestigd.
• Snij het werkstuk vóór montage op een opspanplaat zo goed mogelijk in de definitieve vorm.
• Voor het draaien van de opspanplaat mag uitsluitend een schraapbeitel worden gebruikt. Snijbeitels kunnen makkelijk uit de handen worden gerukt.
• Let op dat de draaibankbeitel de stelschroeven voor de definitieve maten van het werkstuk niet kunnen raken.

Restrisico's

Het elektrisch apparaat is vervaardigd volgens de stand van de techniek en de erkende veiligheids-technische regels. Toch kan tijdens de werkzaamheden sprake zijn van enkele restrisico's.

• Verwerk alleen uitgezocht hout zonder fouten zoals: Kwasten, dwarsscheuren, oppervlaktescheuren. Hout met fouten neigt tot splinters en vormt een risico tijdens het werken.
• Niet zorgvuldig gelijmd hout kan door de middelpuntvliedende kracht tijdens het bewerken exploderen.
• Voor het inspannen het ruwe werkstuk in vierkante vorm zagen, centreren en op goede inspanning letten. Onbalans in het werkstuk leidt tot gevaar voor verwondingen.
• Gevaar voor verwondingen door slechte werkstukgeleiding bij niet exact opgestelde support en stomp draaiersgereedschap. Voorwaarde voor deskundig draaien is goed, scherp draaiersgereedschap.
• Gevaar voor verwondingen door het roterende werkstuk bij lang haar en losse kleding. Persoonlijke beschermingsmiddelen zoals haarnetje en nauwsluitende werkkleding.
• Gevaar voor uw gezondheid door houtstof of houts-paanders. Persoonlijke beschermingsmiddelen zoals oogbescherming en stofmasker dragen.
• Gevaar voor de gezondheid, veroorzaakt door elektriciteit bij gebruik van onjuiste snoeren.
• Daarnaast kan er, ondanks alle voorzorgsmaatregelen, sprake zijn van niet-zichtbare restrisico's.
• De restrisico's kunnen tot een minimum worden beperkt wanneer aan de "Veiligheidsmaatregelen" en het "Gebruik volgens bestemming" wordt voldaan en de gebruiksaanwijzing in zijn geheel wordt opgevolgd.
• Schakel het apparaat uit en trek de stekker uit het stopcontact voordat u instel- of onderhoudswerkzaamheden uitvoert.

Hoogte van het bed mm 190
Schroefdraad van de vaste kop	M 33
Conus van de vaste kop	MK 2
Hoogte van de center boven bed mm	152
Draailengte mm	457
Diameter boven het bed mm	305
Diameter tussen de centerpunten mm	240
Lengte van de support mm	150
Gewicht kg	34,8
Draaibankspil met stofdichte, precisie-groefkogellager
Toerental 1/min	650 / 1000 / 1450/ 2000 / 3000
Losse kop
Conus van de losse kop	MK 2

Boring van de losse kop(holle spindel) ∅ mm	9,5
Verstellen van de buitenspilmmm	47
Aandrijving
Wisselstroom	220 – 240V~ / 50Hz
Opgenomen vermogen P1kW	0,55
Afgegeven vermogen P2 kW 0,30
Toerental 1/min 1400
Motorbeveiliging Ja
Onderspanningsbeveiliging Ja
Schakelaar-stekker-combinatie	voedingsstekker
Bedrijfsmodus S1

* Bedrijfsmodus S1, continubedrijf

Geluidswaarden

De geluidswaarden zijn overeenkomstig EN 62841 bepaald.

Geluidsdrukniveau (nullast) L_pA	61,3 dB(A)
Geluidsdrukniveau (bewerking) L_pA	78,7 dB(A)
Onzekerheid K_pA	3 dB
Geluidsvermogen (nullast) L_WA	74,3 dB(A)
Geluidsvermogen (bewerking) L_WA	91,7 dB(A)
Onzekerheid K_WA	3 dB

Technische wijzigingen voorbehouden!

Draag gehoorbescherming.

Het effect van lawaai kan gehoorverlies zijn. Totale trillingswaarden (vectorsom van drie richtingen) bepaald conform EN 62841.

7. Voor de ingebruikname

• Open de verpakking en haal het apparaat er voorzichtig uit.
• Verwijder het verpakkingsmateriaal evenals de verpakkings- en transportbeveiligingen (indien voorhanden).
• Controleer of de inhoud van de levering volledig is.
• Controleer het apparaat en de hulpstukken op transportschade.
• Bewaar de verpakking indien mogelijk tot na het verstrijken van de garantietijd.

LET OP

Het apparaat en de verpakkingsmaterialen zijn geen kinderspeelgoed! Kinderen mogen niet met plastic zakken, folies en kleine onderdelen spelen! Er bestaat gevaar voor inslikken en verstikkingsgevaar!

• De machine moet worden opgesteld zodat ze veilig staat, dwz. ze moet op een werkbank of een vast o derstel worden vastgeschroefd.
• Voor ingebruikname moeten alle afdekkingen en veiligheidsvoorzieningen conform de voorschriften zijn gemonteerd.
• Let bij al bewerkt hout op vreemde voorwerpen, zoals bijv. spijkers of schroeven enz.
• Overtuig u voor het aansluiten van de machine, dat de gegevens op het typeplaatje overeenkomen met de netwerkgegevens.
• Sluit het apparaat alleen aan op een correct geïnstalleerd geaard stopcontact dat met minimaal 16 A is gezekerd.

8. Montage en bediening

⚠ Waarschuwing! Gevaar voor letsel!

Bereid de werkplek waar u het elektrische gereedschap wilt opstellen, voor. Zorg voor voldoende ruimte om een veilig en storingsvrij bedrijf te kunnen waarborgen. Het elektrische gereedschap is vervaardigd voor werkzaamheden in gesloten ruimtes en moet op een vlakke en vaste ondergrond worden opgesteld.

⚠ Belangrijk! Trek de voedingsstekker los, voordat u onderhouds-, herstel- of montagewerkzaamheden aan het apparaat gaat uitvoeren!

Neem voorafgaand aan de inbedrijfstelling de veiligheidsinstructies in de gebruiksaanwijzing in acht.

Voor ingebruikneming spandoornen of sleutel van spil of opspangereedschap verwijderen!

Instelling van het toerental

De instelling van het toerental mag alleen met eruit getrokken stekker geschieden! Het juiste toerental kan van het toerentaldiagram op de vas te kop afgelezen worden. Het toerentaldiagram is voor mid delhard, droog hout bestemd. Het juiste toerental richt zich naar verschillende factoren zoals:

• soort en toestand van het hout
• belegen, droog hout
• diameter en lengte van de werkstukken
  • hoekig of niet-centrisch hout
• brede voorgedraaide, zware werkstukken
• draaiersgereedschap, draaitechniek
• werkstukken van gelijmd hout

Goed draaiwerk is niet van hoge toerentallen afhanke lijk, maar van juist gebruik van het draaiers ge reedschap.

Richtlijnen voor de instelling van het toerental

Laag toerental voor

• werkstukken met grote diameter
• harde werkstukken met grote diameter

- lange, niet-centrische werkstukken

- gelijmd hout

Instelling van het toerental, afb. 2+3

• Deksel openen (A+B).
  • Schroef de inbusbout (C) los.
• Door middel van handel (2) de elektromotor opti- len en de riem op de gewenste stand omzetten. De riem moet exact in de groeven van de riemschijf liggen.
• De elektromotor laten zakken en met het handel (2) met een beetje druk de riem spannen. Inbusbout (C) aantrekken.

AANWIJZING

Te hoge spanning van de riem veroorzaakt snelle slijtage van de riem.

• Deksel sluiten en met een kwartslag naar rechts de schroef vastzetten.
• Bij werkstukken met veel onbalans het toerental ten minste één stand lager kiezen.

Meenemer, afb. 1, 5

De meenemer wordt uitsluitend voor werkzaamheden „tus sen de centerpunten“ gebruikt

Stelplaat, afb. 1, 2

De stelplaat wordt gebruikt bij platte, grotere werkstukken.

Wisselen van opspangereedschap

• Draai de stelschroef aan de schacht van het opspangereedschaplos.
• Houd de spindel met de doorn vast, draai het opspan ge reedschap los met behulp van de zeskantsleutel.

Losse kop, afb. 1, 6

• De losse kop kan na het losmaken van de excentriek-klem over de gehele lengte van het bed versteld worden en kan op elke afstand ten opzichte van de vaste kop vast geklemd worden.
• Voor het spannen van een werkstuk tussen de center punten het klemhandel losdraaien, de buitenspil ca. 20 mm eruit draaien en vastklemmen.
• De losse kop tegen het werkstuk aan zetten en de center punt van de losse kop in het verdiepte middelpunt zetten.
• De buitenspil van de losse kop zover eruit draaien, tot de centerpunkt van de losse kop vast in het hout zit. Het klem handel weer vastdraaien.
• Het werkstuk met de hand draaien en controleren, of het werk stuk goed vast tussen de centerpunten zit en vrij bewegen kan. Vervangen van de centerpunten van de losse kop.

Opname van de losse kop wisselen, afb. 1, 4

- Schuifbus van losse kop helemaal terugdraaien tot de opname kan worden afgenomen.

Support, afb. 1, 3

• De support dient voor de veilige geleiding van het draai ers gereedschap en is tegelijkertijd steun voor uw hand. De hoogteverstelling van de support geschiedt na het losdraaien van het klemhandel (2). Voor het verder draaien in de richting van de pijl uittrekken.
• De support op een afstand van 1 – 3 mm van het werkstuk zetten. De instelling controleren, daarvoor het werkstuk met de hand draaien.
• De support ca. 3 mm boven de as van het werkstuk instellen. De support opnieuw controleren, daarbij het werk stuk weer met de hand draaien.
• Na het losdraaien van de excentriek-klem (1) kan de console van de support in lengterichting over de gehele lengte van het bed en in dwarsrichting tot aan het werk stuk verplaatst worden. Bovendien kan de console van de support naar beide kanten ca. 45° gekanteld worden.
• Voor de bewerking van een vlak oppervlak de support 90° draaien en op het te bewerken vlak zetten. Al naar gelang het draaiersgereedschap de support tot 6 mm onder de werkstukas instellen.

Geleiding van het gereedschap, afb. 4

Voorbeelden van de geleiding van het gereedschap tijdens het bewerken van de meest voorkomende basisvormen. Na aansluting op het stroomnet is de draaibank klaar voor gebruik. Neemt u daarvoor de gebruiks aanwijzing „elektrische aansluiting“ in acht.

In- en uitschakelen, afb. 1

• Druk de aan/uit-schakelaar (9/"0") in om de machine te starten.
• Druk de aan/uit-schakelaar (9/"1") in om de machine te stoppen.

Voorzichtig: Apparaat start direct met het ingestelde toerental.

Afstellen van het toerental, afb. 1

Het juiste toerental moet afhankelijk van het te bewerken werkstuk worden ingesteld.

Belangrijke informatie voor het gebruik

• Wij adviseren u om de vakliteratuur voor draaibanktechnieken te raadplegen.

• Let bij uw keuze van het hout voor uw draaiwerkzaamheden op takken en krimpwerking. Gebruik uitsluitend scheurvrij hout zonder takken (bij kleine takken dient u rekening te houden met de druk van het draaigereedschap).

• Controleer altijd of het vormdeel goed wordt vastgehouden door dit met de hand te controleren. Waarschuwing! Trek de stekker uit het stopcontact!

• Gebruik uitsluitend origineel draaigereedschap dat scherp is.
• Tijdens het draaien van houten schijven mag u niet in de vliegbaan van het werkstuk staan.
• Snij grote en onevenwichtige vormdelen met een bandzaag of loofzaag zo goed mogelijk recht. Als de vormdelen zeer onevenwichtig zijn, kan dit een gevaar voor de gezondheid leveren en een verkorting van de levensduur van de machine met zich meebrengen.
• Begin altijd met de laagstmogelijke snelheid voor nieuwe werkstukken en verhoog deze met toenemende massa van het te draaien werkstuk.
• Gebruik geen houten schijven met contractiescheuren aangezien deze bij het inwerken van centrifugale krachten een hoog risico op barsten geven.
• Overschrijd niet de maximum grootte van het werkstuk.
• Bij gereedschap dat geblokkeerd raakt: Trek eerst de voedingsstekker los voordat u gaat zoeken naar de oorzaak.
• Voor uw draaiwerkzaamheden positioneert u zich bij de machine, zodat u de beitel effectief op de gereedschapdrager kunt brengen.
• Gebruik uitsluitend snijgereedschap dat wordt ge- adviseerd voor beitelwerkzaamheden.

Werkinstructies

Een vereiste voor het deskundig draaien is goed en scherp draa iersgereedschap.

Keuze van het materiaal

• Draaihout moet van goede kwaliteit zijn, zonder gebreken, zoals, dwarsscheuren, oppervlaktescheuren of kwasten. Slecht hout neigt tot splinteren en vormt een risico voor ge bruiker en machine.
• Werkstukken van gelijmd hout, dienen alleen door een ervaren vakman bewerkt te worden. Het draaien van dit soort hout vereist een zorgvuldige manier van lijmen zonder zwakke punten, aangezien het werkstuk door de ontstane middelpuntvliedende kracht kan exploderen.

Wenk: Het beheersen van basiskennis dient de leek zich uitsluitend met massief materiaal aan te leren.

Voorbereiding van het materiaal

• Voor het draaien van langshout moet het materiaal eerst tot een vierkante vorm gezaagd worden.
• Voor het draaien van dwarshout moet het materiaal ook eerst ruw op maat gezaagd worden. Met de lintzaag ruw op maat zagen. Geschikt is een achthoekige vorm, waar door vibraties verminderd worden.

Werkstukken centreren, afb. 5

Het centreren van de voorbereide werkstukken is vóór het inzetten in de machine een belangrijke handeling.

Centreren wil zeggen: het middelpunt van het werkstuk opmeten en met centerpons markeren.

Een putje van 1,5 à 2 mm ∅ in het middelpunt slaan. Als het werkstuk niet exact gecentreerd wordt, ont-staan er door onbalans te sterke vibraties. Als gevolg hiervan kan het werkstuk uit de machine geslingerd worden.

AANWIJZING:

Exacte centrering van het werkstuk is zuiver ronddraaien.

Tijdens de draaiwerkzaamheden

- Het nog ruwe werkstuk met een laag toerental bewerken. Na het voordraaien, dat wil zeggen als de basisvorm van het werkstuk en een gelijkmatig ronddraaien bereikt is, kan het toerental verhoogd worden.

MOTOR EERST UITSCHAKELEN - STEKKER UIT HET STOPCONTACT TREKKEN

- De meedraaiende centerpunt moet via het handwiel, met uitgeschakelde motor, tussendoor bijgesteld worden. De centerpunt moet goed vast in het hout zitten. - Het werkstuk met de hand draaien om het goed vastzitten tussen de punten te controleren.

Werkstuk markeren

Soms moet het werkstuk voor het afmaken uit de machine gehaald worden. Het is handig om van tevoren met een potlood op het werk stuk en op de meenemer een streepje aan te bren gen. Bij opnieuw inspannen streepje op streepje zetten.

Vakliteratuur

De speciaalzaak biedt vakliteratuur over het draaien aan. Voor de beginner en voor de expert een prima hulpmiddel bij het werk, met veel ideeën voor het bewerken.

9. Transport

1. Schakel het elektrisch apparaat altijd uit voor transport en koppel het los van de voeding.
2. Draag het elektrisch apparaat altijd met ten minste twee personen. Draag het elektrisch apparaat altijd aan het machineframe (8).
3. Bescherm het elektrisch apparaat tegen schokken, stoten en sterke trillingen, bijvoorbeeld tijdens transport in voertuigen.

4. Beveilig het elektrisch apparaat tegen kantelen en wegglijden.

5. Gebruik nooit de veiligheidsvoorzieningen om het apparaat te hanteren of te transporteren.

10. Reiniging en onderhoud

⚠ Waarschuwing!

Trek altijd de stekker uit het stopcontact voordat u instellings-, instandhoudings- of reparatiewerkzaamheden uitvoert!

Algemene onderhoudswerkzaamheden

Veeg van tijd tot tijd met een doek de spaanders en het stof van de machine. Olie om de levensduur van het apparaat te verlengen eenmaal per maand de draaiende delen. De motor niet oliën.

Gebruik voor de reiniging van de kunststof geen bijtende middelen.

• Alle beschermings- en veiligheidsvoorzieningen moeten direct worden teruggeplaatst nadat de reparatie- of onderhoudswerkzaamheden zijn voltooid.
• Het schroefdraad van de spil voor het opnemen van het ge reedschap reinigen en een beetje met olie insmeren.
• De buitenspil van de losse kop af en toe eruit draaien, rei ni gen en met droog glijmiddel inspuiten. De schroefspilinvetten.
• De excentriek-klem van de losse kop en van de support controleren en indien nodig bijstellen. Daarvoor de inbusmoer onder de klemklauw vastdraaien.
• Aandrijfriem controleren en indien nodig vervangen.

Onderhoud

In het apparaat bevinden zich geen andere onderdelen die onderhoud vereisen.

Service-informatie

Let op dat bij dit product de volgende delen onderhevig zijn aan gebruiksmatige of natuurlijke slijtage, resp. de volgende delen als verbruiksmateriaal wordt gebruikt.

Slijtstukken*: draaibankbeitel, Koolborstels; V-snaar

* niet persé in de leveringsomvang opgenomen!

Speciale toebehoren

Artikel Art.-nr.

Draaibankbedverlenging 4902301701

Gereedschapset 5-mal 88002716

Gereedschapset 6-mal 88002717

Klauwplaat met drie klauwen ∅ 100 mm 7400 8900

Klauwplaat met vier klauwen ∅ 125 mm 7400 7400

Meeneemplaat ∅ 80 mm 7400 8800

Boorhouder 7400 7200

Kop voor het vastzetten ∅ 30 mm 7400 8600

Kop voor het vastzetten ∅ 40 mm 7400 7300

Kop voor het vastzetten ∅ 60 mm 7400 8700

Klauwplaat 3 - 16 mm Kegeldoorn MK 2 7400 7700

Verdere accessoires vindt u in onze actuele catalogus onder of op www.scheppach.com.

11. Opslag

Sla het apparaat en de hulpstukken op een donkere, droge en vorstvrije plaats en voor kinderen ontoegan- kelijke plaats op. De optimale opslagtemperatuur ligt tussen 5 en 30°C.

Bewaar het elektrisch apparaat in de originele verpakking.

Dek het elektrisch apparaat af ter bescherming tegen stof en vocht.

Bewaar de gebruikshandleiding bij het elektrische apparaat.

12. Elektrische aansluiting

De geïnstalleerde elektromotor is bedrijfsklaar aangesloten. De aansluiting voldoet aan de relevante VDE- en DIN-voorschriften. De netaansluiting van de klant en het gebruikte verlengsnoer moeten eveneens aan deze voorschriften voldoen.

Belangrijke aanwijzingen

Bij overbelasting van de motor schakelt deze vanzelf uit. Na een afkoeltijd (deze tijd is verschillend) kan de motor weer worden ingeschakeld

Defecte elektrische aansluitkabel

Bij elektrische aansluitkabels treedt vaak schade aan de isolatie op.

Mogelijke oorzaken zijn:

• Versleten plekken, als aansluitkabels door venster-of deuropeningen worden geleid.
• Knikken door een onvakkundige bevestiging of geleiding van de aansluitkabel.
• Snijplekken omdat over de aansluitkabel is gere- den.
• Beschadigde isolatie omdat de stekker uit het stopcontact is getrokken.
• Scheuren door veroudering van de isolatie.

Dergelijke defecte elektrische aansluitkabels mogen niet worden gebruikt en zijn levensgevaarlijk als de isolatie is beschadigd.

Controleer de elektrische aansluitkabels regelmatig op schade. Let erop dat bij het controleren de aansluitkabel niet op het elektriciteitsnet is aangesloten.

Elektrische aansluitkabels moeten aan de relevante VDE- en DIN-voorschriften voldoen. Gebruik uitsluitend aansluitkabels met de aanduiding H05VV-F.

Op de aansluitkabel moet de typeaanduiding vermeld staan.

Wisselstroommotor

• De netspanning moet 220 - 240 V\~ zijn.
• Verlengsnoeren moeten tot een lengte van 25 m een doorsnede hebben van 1,5 vierkante millimeter.

Aansluitingen en reparaties van de elektrische uitrusting mogen uitsluitend door een elektromonteur worden uitgevoerd.

Vermeld in geval van vragen de volgende gegevens:

• Stroomtype van de motor
• Gegevens van het typeplaatje van de machine
• Gegevens van het typeplaatje van de motor

13. Afvalverwerking en hergebruik

Het apparaat zit in een verpakking om transportschade te voorkomen.

Deze verpakking is een grondstof en kan dus opnieuw gebruikt worden of kan terugkeren in de kringloop van grondstoffen. Het apparaat en de accessoires ervan bestaan uit verschillende soorten materiaal, zoals metaal en kunststoffen.

Verwijder defecte componenten als speciaal afval. Informeer hiernaar bij uw speciaalzaak of bij de gemeente!

Oude apparatuur mag niet bij het huisafval worden gegooid!

Dit symbool geeft aan dat dit product conform de richtlijn inzake verbruikte elektrische en elektronische apparatuur (2012/19/EU) en nationale wettelijke bepalingen niet bij het huishoudelijk vuil mag worden gegooid. Dit product moet bij een hiervoor bestemde verzamelpunt worden afgegeven. Dit kan bijv. door teruggave bij de aanschaf van een soortgelijk product of door inlevering bij een erkend verzamelpunt voor het recyclen van verbruikte elektrische en elektronische apparatuur. Het onjuist handelen van oude apparatuur kan door mogelijke gevaarlijke stoffen, die veelal in verbruikte elektrische en elektronische apparatuur zijn verwerkt, negatieve effecten op het milieu en de gezondheid van de mens hebben. Door een juiste afvoer van dit product levert u bovendien een bijdrage aan een effectief gebruik van natuurlijke ressources. Informatie inzake inzamelpunten voor verbruikte apparatuur kunt u opvragen bij de gemeente, de publieke afvalverwerker, een erkend afvalverwerkingsstation voor het afvoeren van verbruikte elektrische en elektronische apparatuur of uw afvalverwerkingsstation.

14. Verhelpen van storingen

Storing Mogelijke oorzaak Oplossing
De snijkwaliteit is slecht.	Snijgereedschap is stomp. Snijgereedschap slijpen of vervangen.
	Te agressief snijden. Verlaag de bedrijfsdruk
	Het snijgereedschap wordt onder de middellijn van het werkstuk gepositioneerd.	Snijgereedschap op maximaal 3 mm boven het midden van het werkstuk neerlaten.
	Draaisnelheid te langzaam Snelheid instellen
Overmatige trillingen tijdens het draaien van dunnere werkstukken.	Het snijgereedschap bevindt zich onder de middellijn van het werkstuk.	Snijgereedschap op de middellijn van het werkstuk optillen.
	Te agressief gesneden. Verlaag de bedrijfsdruk
Overmatige trillingen tijdens het draaien van grotere werkstukken of schalen.	Spilstok en/of losse kop onjuist op het einde van het werkstuk aangebracht.	Controleer of de werkstukpunten op de spilkop en/of losse kop juist op het midden van het werkstuk zijn aangebracht.
	Het werkstuk is niet uitgebalanceerd.	Snij het einde van het werkstuk bij totdat deze is uitgebalanceerd.
De houtdraaibank draait niet.	Kabel niet juist in het stopcontact aangesloten.	Op het stopcontact aansluiten.
De houtdraaibank schakelt niet uit.	Beschadigde of defecte voedingsschakelaar en/of interne bekabeling.	Trek de stekker van de houtdraaibank direct uit het stopcontact. Gebruik de houtdraaibank pas als deze door een erkende servicetechnicien is gerepareerd.
Motor start niet Geen stroom Zekering controleren
		Schakelaar, condensator defect Door elektricien laten controleren
		Elektrisch verlengsnoer defect Stekker eruit trekken, controleren, indien nodig vervangen
Het werkstuk slingert tijdens het werken	Werkstuk gaat tijdens het werken los Weken in de gebruiksaanwijzing in acht nemen
	Centrering niet in het midden Wenken in de gebruiksaanwijzing in acht nemen
	Te hoog toerental	Lager toerental kiezen
Materiaalsteun of losse kop kan niet worden geklemd	Instelling van de excenterklemming	Zeskantmoer aan de onderzijde ca. 12 omwenteling met steeksleutel verder aandraaien

kartiotuurna MK 2 7400 7700

Zichtbare gebreken moeten binnen de 8 dagen na ontvangst van de goederen worden gemeld, zo niet verliest de verkoper elke aanspraak op grond van deze gebreken. Onze machines worden geleverd met een garantie voor de duur van de wettelijke garantietermijn. Deze termijn gaat in vanaf het moment dat de koper de machine ontvangt. De garantie houdt in dat wij elk onderdeel van de machine dat binnen de garantietermijn aantoonbaar onbruikbaar wordt als gevolg van ma-

teriaal- of productiefouten, kosteloos vervangen. De garantie vervalt echter bij verkeerd gebruik of verkeerde behandeling van de machine. Voor onderdelen die wij niet zelf produceren, geven wij enkel de garantie die wij zelf krijgen van de oorspronkelijke leverancier. De kosten voor de montage van nieuwe onderdelen vallen ten laste van de koper. Eisen tot het aanbrengen van veranderingen of het toestaan van een korting en overige schadeloosstellingsclaims zijn uitgesloten.

Garantía ES

Zichtbare gebreken moeten binnen 8 dagen na ontvangst van de goederen worden gemeld, anders verliest de koper elk recht op aanspraak voor dergelijke gebreken. Bij een juiste behandeling van onze machines en gedurende de wettelijke garantietermijn vanaf de aflevering bieden wij garantie door elk machineonderdeel, dat tijdens deze periode door materiaal- of productiefouten

onbruikbaar zou worden, gratis te vervangen. Voor onderdelen die wij niet zelf produceren, bieden wij enkel garantie in de mate die de toeleveranciers ons bieden. De kosten voor de plaatsing van de nieuwe onderdelen draagt de koper. Aanspraken voor wijzigingen, waardevermindering en overige schadeloosstelling zijn uitgesloten.

Garanti DK
