MANUALE UTENTE DM460T SCHEPPACH

Guidage di ciseau, Fig. 4

Spiegazione dei simboli sull'apparecchio

	Avviso! In caso di mancato rispetto, sussiste la possibilità di pericolo di morte, di lesioni o di danni all'attrezzo!
	Prima della messa in funzione leggere attentamente e attenersi alle istruzioni per l'uso e alle avvertenze sulla sicurezza!
	Usare gli otoprotettori!
	Indossare una retina per capelli!
	Indossare occhiali protettivi!
	Vietato l'uso di guanti protettivi!
	Classe di protezione II (Isolamento doppio)

Indice:

1. Introduzione....43
2. Descrizione dell'apparecchio 43
3. Contenuto della fornitura 43
4. Impiego conforme alla destinazione d'uso....43
5. Indicazioni di sicurezza 44
6. Dati tecnici....47
7. Prima della messa in funzione 47
8. Montaggio e utilizzo....48
9. Trasporto 50
10. Pulizia e manutenzione 50
11. Stoccaggio....51
12. Allacciamento elettrico 51
13. Smaltimento e riciclaggio .... 51
14. Risoluzione dei guasti 52

Pagina:

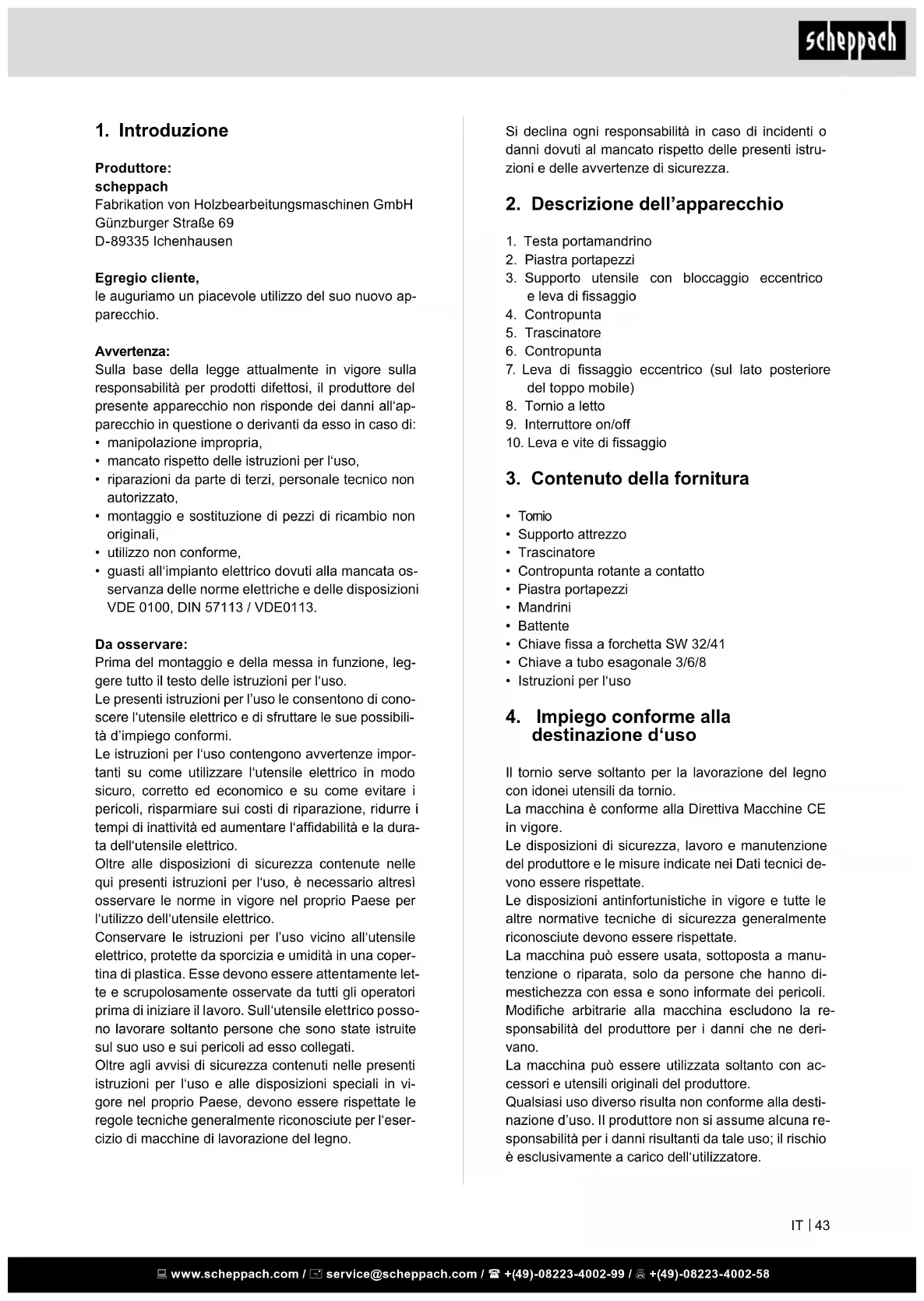

1. Introduzione

Produttore:

scheppach

le auguriamo un piacevole utilizzo del suo nuovo apparecchio.

Avvertenza:

Sulla base della legge attualmente in vigore sulla responsabilità per prodotti difettosi, il produttore del presente apparecchio non risponde dei danni all'apparecchio in questione o derivanti da esso in caso di:

• manipolazione impropria,
• mancato rispetto delle istruzioni per l'uso,
• riparazioni da parte di terzi, personale tecnico non autorizzato,
• montaggio e sostituzione di pezzi di ricambio non originali,
  • utilizzo non conforme,
• guasti all'impianto elettrico dovuti alla mancata osservanza delle norme elettriche e delle disposizioni VDE 0100, DIN 57113 / VDE0113.

Da osservare:

Prima del montaggio e della messa in funzione, leggere tutto il testo delle istruzioni per l'uso.

Le presenti istruzioni per l'uso le consentono di conoscere l'utensile elettrico e di sfruttare le sue possibilità d'impiego conformi.

Le istruzioni per l'uso contengono avvertenze importanti su come utilizzare l'utensile elettrico in modo sicuro, corretto ed economico e su come evitare i pericoli, risparmiare sui costi di riparazione, ridurre i tempi di inattività ed aumentare l'affidabilità e la durata dell'utensile elettrico.

Oltre alle disposizioni di sicurezza contenute nelle qui presenti istruzioni per l'uso, è necessario altresì osservare le norme in vigore nel proprio Paese per l'utilizzo dell'utensile elettrico.

Conservare le istruzioni per l'uso vicino all'utensile elettrico, protette da sporcizia e umidità in una copertina di plastica. Esse devono essere attentamente lette e scrupolosamente osservate da tutti gli operatori prima di iniziare il lavoro. Sull'utensile elettrico possono lavorare soltanto persone che sono state istruite sul suo uso e sui pericoli ad esso collegati.

Oltre agli avvisi di sicurezza contenuti nelle presenti istruzioni per l'uso e alle disposizioni speciali in vigore nel proprio Paese, devono essere rispettate le regole tecniche generalmente riconosciute per l'esercizio di macchine di lavorazione del legno.

Si declina ogni responsabilità in caso di incidenti o danni dovuti al mancato rispetto delle presenti istruzioni e delle avvertenze di sicurezza.

2. Descrizione dell'apparecchio

1. Testa portamandrino
2. Piastra portapezzi
3. Supporto utensile con bloccaggio eccentrico e leva di fissaggio
4. Contropunta
5. Trascinatore
6. Contropunta
7. Leva di fissaggio eccentrico (sul lato posteriore del toppo mobile)
8. Tornio a letto
9. Interruttore on/off
10. Leva e vite di fissaggio

3. Contenuto della fornitura

• Tomio
• Supporto attrezzo
• Trascinatore
• Contropunta rotante a contatto
• Piastra portapezzi
• Mandrini
• Battente
  • Chiave fissa a forchetta SW 32/41
  • Chiave a tubo esagonale 3/6/8
• Istruzioni per l'uso

4. Impiego conforme alla destinazione d'uso

Il tornio serve soltanto per la lavorazione del legno con idonei utensili da tornio.

La macchina è conforme alla Direttiva Macchine CE in vigore.

Le disposizioni di sicurezza, lavoro e manutenzione del produttore e le misure indicate nei Dati tecnici devono essere rispettate.

Le disposizioni antinfortunistiche in vigore e tutte le altre normative tecniche di sicurezza generalmente riconosciute devono essere rispettate.

La macchina può essere usata, sottoposta a manutenzione o riparata, solo da persone che hanno di-mestichezza con essa e sono informate dei pericoli.

Modifiche arbitrarie alla macchina escludono la responsabilità del produttore per i danni che ne derivano.

La macchina può essere utilizzata soltanto con accessori e utensili originali del produttore.

Qualsiasi uso diverso risulta non conforme alla destinazione d'uso. Il produttore non si assume alcuna responsabilità per i danni risultanti da tale uso; il rischio è esclusivamente a carico dell'utilizzatore.

⚠ Si prega di notare che le nostre apparecchiature non sono previste per l'impiego commerciale, artigianale o industriale. Non ci si assume alcuna responsabilità se l'apparecchio è impiegato nel quadro di un'attività commerciale, artigianale, industriale o simili.

5. Indicazioni di sicurezza

Indicazioni generali di sicurezza per gli attrezzi elettrici.

⚠ AVVISO: Leggere tutte le indicazioni di sicurezza, le istruzioni, le illustrazioni e i dati tecnici dei quali è dotato questo attrezzo elettrico.

L'inosservanza delle seguenti istruzioni può provocare scosse elettriche, incendi e/o lesioni gravi.

Conservare tutte le indicazioni di sicurezza e le istruzioni per ulteriore consultazione.

Il termine “attrezzo elettrico” utilizzato nelle indicazioni di sicurezza si riferisce ad attrezzi elettrici alimentati dalla rete (con cavo di rete) e ad attrezzi elettrici funzionanti a batteria (senza cavo di rete).

1. Sicurezza sul posto di lavoro

a) Tenere la zona di lavoro pulita e ben illuminata. Zone di lavoro disordinate e non illuminate potrebbero provocare infortuni.
b) Non lavorare con l'attrezzo elettrico in aree a rischio di esplosione, nelle quali si trovino fluidi, gas o polveri infiammabili. Gli attrezzi elettrici generano scintille che possono infiammare la polvere o i vapori.
c) Tenere i bambini e le altre persone distanti durante l'utilizzo dell'attrezzo elettrico. In caso di deviazione, si potrebbe perdere il controllo dell'attrezzo elettrico.

2. Sicurezza elettrica

a) Il connettore dell'attrezzo elettrico deve essere adatto per la presa di corrente. e non deve essere assolutamente modificato. Non utilizzare adattatori con gli attrezzi elettrici con collegamento a terra. Il rischio di scossa elettrica si riduce se si utilizzano spine non modificate e prese di corrente adatte.
b) Evitare il contatto tra il corpo e le superfici che scaricano a terra, come ad es. tubi, elementi riscaldanti, fornelli e frigoriferi. Sussiste un rischio elevato di scarica elettrica, se il proprio corpo è a potenziale di terra.
c) Conservare gli attrezzi elettrici al riparo da pioggia o umidità. La penetrazione di acqua in un attrezzo elettrico aumenta il rischio di scarica elettrica.

d) Non utilizzare in modo scorretto il cavo di collegamento per trasportare e appendere l'attrezzo elettrico o per estrarre la spina dalla presa. Tenere il cavo di collegamento lontano da calore, olio, spigoli appuntiti o parti in movimento. Il rischio di scossa elettrica aumenta se si utilizzano cavi di collegamento danneggiati o aggrovigliati.
e) Quando si lavora all'aperto con un attrezzo elettrico, utilizzare soltanto un cordone di prolunga indicato anche per l'uso in ambienti esterni. L'impiego di un cordone di prolunga idoneo all'uso in ambienti esterni riduce il rischio di scossa elettrica.
f) Se non è possibile evitare di utilizzare l'attrezzo elettrico in un ambiente umido, utilizzare un interruttore differenziale. L'impiego di un interruttore differenziale riduce il rischio di scossa elettrica.

3. Sicurezza delle persone

a) Essere vigili, prestare attenzione a quello che si fa e procedere in modo ragionevole quando si lavora con un attrezzo elettrico. Non utilizzare l'attrezzo elettrico quando si è stanchi o sotto l'effetto di droghe, alcool o medicinali. Un momento di disattenzione durante l'uso dell'attrezzo elettrico può causare lesioni gravi.
b) Indossare dispositivi di protezione individuale e, sempre, occhiali protettivi. Indossare dispositivi di protezione individuale, quali maschera antipolvere, calzature di sicurezza antiscivolo,elmetto di sicurezza o otoprotettori, a seconda del tipo di utilizzo dell'attrezzo elettrico, riduce il rischio di lesioni.
c) Evitare una messa in funzione accidentale. Accertarsi che l'attrezzo elettrico sia spento prima di collegarlo all'alimentazione elettrica e/o all'accumulatore, o prima di sollevarlo o trasportarlo. Se durante il trasporto dell'attrezzo elettrico si tiene il dito sull'interruttore o se si collega l'attrezzo elettrico già acceso alla corrente elettrica, possono verificarsi incidenti.
d) Rimuovere eventuali strumenti di regolazione o chiavi inglesi prima di accendere l'attrezzo elettrico. Un attrezzo elettrico o una chiave che si trova all'interno di una parte dell'attrezzo elettrico in rotazione può provocare lesioni.
e) Evitare una postura anomala. Accertarsi che la posizione sia sicura e mantenere sempre l'equilibrio. In questo modo è possibile controllare in modo migliore l'attrezzo elettrico in situazioni impreviste.

f) Indossare abbigliamento adeguato. Non indossare indumenti larghi o gioielli. Tenere capelli e capi d'abbigliamento lontani dalle parti in movimento. Vestiti larghi, gioielli o capelli lunghi possono impigliarsi nelle parti in movimento.
g) Se si possono installare dispositivi di aspirazione e raccolta della polvere, collegarli e utilizzarli correttamente. L'utilizzo di un sistema di aspirazione della polvere può ridurre i rischi dovuti alla polvere stessa.
h) Fare in modo di non trovarsi in condizioni di pericolo e tenere conto delle regole di sicurezza per gli attrezzi elettrici anche nel caso in cui, dopo vari utilizzi dell'attrezzo elettrico, sia stata acquisita una certa familiarità. Maneggiare l'attrezzo senza fare attenzione può causare gravi lesioni nel giro di pochi secondi.

1. Utilizzo e manipolazione dell'attrezzo elettrico

a) Non sovraccaricare l'attrezzo elettrico. Utilizzare l'attrezzo elettrico adatto al lavoro eseguito. Con l'attrezzo elettrico adatto, si lavora meglio e con maggior sicurezza mantenendosi entro il campo di potenza specificato.
b) Non utilizzare attrezzi elettrici con interrut- tore difettoso. Un attrezzo elettrico che non si riesce più ad accendere o spegnere è pericoloso e deve essere riparato.
c) Estrarre la spina dalla presa e/o rimuovere l'accumulatore estraibile prima di impostare i parametri dell'apparecchio, di sostituire parti degli attrezzi ausiliari o di riporre l'attrezzo elettrico. Questa precauzione impedisce l'avvio accidentale dell'attrezzo elettrico.
d) Tenere gli elettroutensili non utilizzati fuori dalla portata dei bambini. Non lasciare che l'attrezzo elettrico venga utilizzato da chi non ha dimestichezza nel suo uso o non ha letto le presenti istruzioni. Gli attrezzi elettrici sono pericolosi se utilizzati da persone inesperte.
e) Conservare gli attrezzi elettrici e l'attrezzo ausiliario con la massima cura. Controllare che i componenti mobili funzionino in modo impeccabile e non si blocchino; verificare che non ci siano componenti rotti o danneggiati che possano influenzare il funzionamento dell'attrezzo elettrico. Fare riparare i componenti danneggiati prima dell'utilizzo dell'attrezzo elettrico. Molti infortuni sono dovuti a una scorretta manutenzione degli attrezzi elettrici.
f) Conservare gli utensili di taglio affilati e puliti. Utensili di taglio con bordi affilati e sottoposti ad una manutenzione accurata si bloccano con una frequenza minore e sono più agevoli da controllare.

g) Utilizzare l'attrezzo elettrico, gli accessori, gli attrezzi ausiliari etc. attenendosi alle istruzioni. e prendendo in considerazione le condizioni operative e l'attività da svolgere. Un utilizzo degli attrezzi elettrici per applicazioni diverse da quelle previste può comportare situazioni pericolose.
h) Mantenere le maniglie e le relative superfici asciutte, pulite e libere da olio e grasso. Maniglie e superfici della maniglia scivolose non permettono un comando e un controllo dell'attrezzo elettrico sicuri in situazioni imprevedibili.

5. Assistenza

a) Far riparare l'attrezzo elettrico soltanto da personale specializzato e qualificato e solo utilizzando pezzi di ricambio originali. In questo modo si garantisce il costante funzionamento sicuro dell'attrezzo elettrico.

Avviso! Questo elettroutensile genera un campo magnetico durante l'esercizio. Tale campo può danneggiare impianti medici attivi o passivi in particolari condizioni. Per ridurre il rischio di lesioni serie o mortali, si raccomanda alle persone con impianti medici di consultare il proprio medico e il produttore dell'impianto medico prima di utilizzare l'elettroutensile.

Indicazioni di sicurezza per il tornio

• Familiarizzarsi con le caratteristiche della macchina e con la tecnica di tornitura, prima di mettere in funzione la macchina.
• Controllare la presenza di strappi o rami su tutti i pezzi da lavorare. Prima di rivoltare i pezzi, controllare che tutti i collegamenti a colla sono completamente induriti.
• Assicurarsi che il pezzo da lavorare è saldamente serrato e che tutti i rialzi sono messi in sicurezza.
• Prima di accendere la macchina, assicurarsi che il pezzo da lavorare si possa girare liberamente a mano.
• Tenere mani e dita lontani dalla pezzo da lavorare durante la rotazione.
• Spegnere la macchina e attendere il suo completo arresto, prima di effettuare regolazioni sul pezzo da lavorare, sulla contropunta o sul supporto dell'uten-sile.
• La manutenzione, la regolazione, la calibrazione e la pulizia devono essere eseguite soltanto con il motore spento.
• La macchina è concepita soltanto per l'utilizzo con scalpelli da tornio.
• Conservare gli scalpelli da tornio sempre in un luogo sicuro, prima di lasciare i posto di lavoro.

• Non azionare il tornio senza i coperchi e i dispositivi di protezione.

• Tenere affiliati gli utensili di taglio.

• Utilizzare la velocità più bassa all'avvio della lavorazione di un nuovo pezzo.
• Arrestare il tornio sempre alla velocità più bassa. Se il tornio ruota così velocemente che vibra, sussiste il pericolo di rigetto del pezzo da lavorare o che venga strappato dalle mani lo strumento da taglio.
• Non permettere che gli strumenti da taglio incidano il pezzo da lavorare. Il legno si può fendere o essere scagliato lontano dal tornio.
• Durate la formazione di un pezzo da lavorare, posizionare il supporto attrezzo sempre sopra la linea centrale del tornio.
• Prima di fissare un pezzo da lavorare alla piastra frontale, dovrebbe essere sgrossato il più possibile per renderlo più rotondo possibile. In questo modo vengono minimizzate le vibrazioni durante la rotazione del pezzo da lavorare. Fissare sempre il pezzo da lavorare in modo sicuro alla piastra frontale. Altrimenti, il pezzo da lavorare potrebbe essere scagliato lontano dal tornio.
• Utilizzare una spazzola o dell'aria compressa per eliminare i trucioli; mai le mani. I trucioli saranno affiliati.
• Lo strumento da taglio deve essere sempre fissato saldamente al supporto o nel mandrino di serraggio ed essere regolato in modo che la sporgenza venga limitata dal montante. Questo riduce la possibilità di rottura o piegatura dell'utensile.
• Il tornio non deve essere attraversato durante il funzionamento.
• Inserire il pezzo da lavorare nell'utensile da taglio soltanto nel senso contrario alla rotazione. Il pezzo da lavorare deve sempre ruotare nella direzione dell'operatore.
• Non lasciare l'apparecchio inosservato quando è collegato alla presa, occorre spegnerlo e scollegarlo prima di allontanarsi.
• Questo prodotto non è un giocattolo. Tenere fuori dalla portata dei bambini.
• Alcune polveri che si formano durante la limatura, la segatura, la foratura e altre lavorazioni contengono sostanze chimiche conosciute per provocare il cancro, difetti alla nascita o altri danni legati alla riproduzione. Alcuni esempi di queste sostanze chimiche sono:
• Piombo contenuto in vernici a base di piombo
• Silice cristallina da laterizi e cemento o altri prodotti per muratura
• Arsenico e cromo contenuto in legno trattato chimicamente

• In base alla frequenza di queste lavorazioni varia il rischio. Per ridurre l'esposizione a queste sostanze chimiche: Lavorare in un ambiente ben ventilato e con dispositivi di sicurezza consentiti, come ad es. maschere antipolvere progettate in special modo per filtrare particelle microscopiche.

• Le persone con pacemaker devono consultare il proprio medico prima dell'utilizzo. I campi elettromagnetici nelle vicinanze del pacemaker possono provocare disfunzioni o l'arresto dello stesso. Le persone con pacemaker dovrebbero, inoltre:

• Evitare di lavorare da soli.
• Attendere il tempo opportuno e controllare nuovamente per evitare una scossa elettrica.
• Gli avvisi, le misure di sicurezza e le indicazioni contenute in questo manuale dell'utente non possono coprire tutte le possibili condizioni e situazioni. L'utilizzatore deve comprendere che il buon senso e l'attenzione sono fattori che non è possibile montare in questo prodotto, ma che devono essere forniti dall'utilizzatore stesso.

Avvertenze di sicurezza sull'uso delle seghe cir- colari da banco

• Assicurarsi che il disco divisorio abbia la giusta misura per supportare il pezzo da lavorare.
• Accertarsi che l'utensile sia fissato in modo sicuro al disco divisorio.
• Prima del montaggio sul disco divisorio, tagliare il pezzo da lavorare il più possibile simile alla forma definitiva.
• Per girare il disco divisorio, utilizzare soltanto scalpelli raschiatori. Gli scalpelli da taglio possono essere facilmente strappati dalle mani.
• Prestare attenzione che lo scalpello da tornio non possa disturbare le viti di supporto della misura finita del pezzo da lavorare.

Rischi residui

La macchina è stata concepita secondo il livello della tecnica ed in rispetto delle regolamentazioni per la sicurezza riconosciute. Tuttavia, durante il suo impiego, si possono presentare rischi residui.

• Lavorare solo legno selezionato, senza difetti quali: diramazioni, fenditure trasversali, fenditure superficiali. Il legno difettoso tende a scheggiare e diventa pericoloso nella lavorazione.
• A causa della forza centrifuga, i pezzi di legno non correttamente incollati possono esplodere durante la lavorazione.
• Prima di montare il pezzo greggio bisogna tagliarlo in forma quadrata, centrarlo e osservare l'attacco sicuro. Ogni marcia irregolare è pericolosa.
• Pericolo di ferimento in caso di guida insicura dell'utensile se il portautensili non è impostato correttamente e se l'utensile a tornire non è affilato. Il presupposto per una perfetta tornitura è un utensile a tornire in ottime condizioni e pefettamente affilato.

• Pericolo per la salute costituito dal pezzo in rotazione e in caso di capigiatura lunga o abbigliamento largo. Raccogliere i capelli e indossare indumenti aderenti.

• Pericolo per la salute a causa di polveri o trucioli di legno. Indossare sempre le apposite protezioni, quali occhiali e mascherina.

• Pericolo per la salute provocato da corrente elettrica, in caso di impiego di cavi elettrici non idonei.
• Inoltre, nonostante tutte le misure di sicurezza prese, potrebbero sussistere dei rischi non evidenti.
• Questo genere di rischi può essere ridotto se si osserveranno le „indicazioni sulla sicurezza“ e quanto esposto nel capitolo „Impiego conforme alle disposizioni“, così come le istruzioni per l'uso nella loro totalità.
• Prima di eseguire lavori di regolazione o manutenzione, rilasciare il pulsante di avvio e staccare la spina dalla presa di corrente.

6. Dati tecnici

Dimensioni strutturaliL x B x H mm	940 x 270 x 420
Altezza del banco mm 190
Filettatura mandrino M 33
Cono mandrino MK 2
Altezza delle punte delbanco mm	152
Distanza delle punte mm 457
Diametro del banco mm 305
Diametro tra le punte mm 240
Larghezza del supportoper l'utensile mm	150
Peso kg 34,8
Cuscinetto a sfera a gola profonda di precisione,protetto dalla polvere
Velocità giri/min	650 / 1000 / 1450 /2000 / 3000
Contropunta
Cono della contropunta	MK 2
Foro del toppo mobile(mandrino cavo) ^- mm	9,5
Aggiustamento dell cannotto mm	47
Azionamento
Motore elettrico	220 – 240V~ / 50 Hz
Potenza assorbita P1 kW	0,55
Potenza resa P2 kW	0,30
Velocità giri/min	1400
Protezione motore	sì
Dispositivo automatico dibassa tensione	sì
Combinazione diinterruttori/connettori	Spina elettrica
Modalità operativa	S1

* Modalità operativa S1, funzionamento continuo

Valori di rumorosità

I valori di rumorosità sono stati determinati secondo la norma EN 62841.

Livello di pressione acustica (Corsa a vuoto) L_pA	61,3 dB(A)
Livello di pressione acustica (Lavorazione) L_pA	78,7 dB(A)
Incertezza K_pA	3 dB
Livello di potenza sonora (Corsa a vuoto) L_WA	74,3 dB(A)
Livello di potenza sonora (Lavorazione) L_WA	91,7 dB(A)
Incertezza K_WA	3 dB

Con riserva di modifiche tecniche!

Indossare degli otoprotettori.

L'esposizione al rumore può provocare la perdita dell'udito. Valori complessivi delle vibrazioni (somma dei vettori in tre direzioni) misurati conformemente alla norma EN 62841.

7. Prima della messa in funzione

• Aprire l'imballaggio ed estrarre con cautela l'apparecchio.
• Rimuovere il materiale di imballaggio nonché le staffe di sicurezza per il trasporto e l'imballaggio (se presenti).
• Controllare se il contenuto della fornitura è completo.
• Controllare l'apparecchio e gli accessori per rilevare l'eventuale presenza di danni dovuti al trasporto.
• Ove possibile, conservare l'imballaggio fino alla scadenza della garanzia.

ATTENZIONE

L'apparecchio e il materiale di imballaggio non sono giocattoli per bambini! I bambini non devono giocare con i sacchetti di plastica, pellicole e piccole parti! Sussiste il pericolo di ingerimento e soffocamento!

• L'apparecchio deve venire installato in modo stabile, cioè deve venire avvitato su un banco di lavoro o su un basamento solido.
• Prima della messa in funzione devono essere montati in modo corretto tutte le coperture e i dispositivi di sicurezza.

• In caso di legno prelavorato, fare attenzione alla presenza di corpi estranei, come ad es. chiodi o viti etc.

• Prima di collegare la macchina verificare che i dati sulla targhetta corrispondano ai dati di rete.

• Collegare la macchina solo a una presa di corrente con messa a terra installata conformemente alle norme con un fusibile di almeno 16 A.

8. Montaggio e utilizzo

⚠ Avviso! Pericolo di lesioni!

Preparare l'area di lavoro nella quale si vuole posizionare l'utensile elettrico. Creare spazio sufficiente per permettere un funzionamento sicuro e privo di problemi. L'utensile elettrico è concepito per la lavorazione in ambienti chiusi e deve essere posizionato su un fondo piano e resistente.

⚠️ Importante! Estrarre sempre la spina prima di eseguire lavori di manutenzione, di richiamo o di montaggio sull'apparecchio!

Prima della messa in funzione osservare le av- vertenze di sicurezza riportate nelle istruzioni per l'uso.

Rimuovere le spine di serraggio, gli utensili di tiraggio e la bussola di serraggio prima della messa in funzione della macchina!

Impostazione del numero di giri

L'impostazione del numero di giri va effettuata solo con la presa d'alimentazione staccata. Il numero di giri adeguato è leggibile sul diagramma del mandrino. Il diagramma si riferisce a legni di media durezza sciutti. L'adeguato valore del numero di giri dipende da differenti fattori come:

• tipo e caratteristiche del legno
• stagionatura ed essiccamento del legno
• diametro e lunghezza del pezzo da lavorare
• spigolosità e squilibratura del legno
• tornitura precedente di grandi pezzi equilibrati
• utensile del tornio, tecnica di tornitura
• pezzi di lavoro consistenti in legni incollati

Il successo di una tornitura non dipende da un alto numero di giri, bensì dal giusto utilizzo degli utensili del tornio.

Direttive per l'impostazione del numero di giri

Basso nume ro di giri per

• pezzi di lavoro di diametro notevole
• pezzi di lavoro duri di diametro notevole
• pezzi di lavoro lunghi di diametro notevole
• legni incollati

Impostazione del numero di giri, Fig. 2+3

• Aprire il coperchio (A+B).

• Svitare la vite a brugola (C).

• Tramite la leva (2) alzare il motore elettrico e collo-care la cinghia nella posizione desiderata. La cinghia deve giacere esattamente nella scanalatura della puleggia.

• Abbassare il motore elettrico e tramite una leggera pressione della leva (2) mettere la cinghia in tensione. Serrare la vite a brugola (C).

AVVERTENZA

Un'elevata tensione della cinghia provoca una rapida usura della stessa.

• Chiudere il coperchio e bloccare la vite tramite un quarto di giro a destra.
• In caso di pezzi di lavoro particolarmente squilibrati scegliere un numero di giri inferiore.

Trascinatore, Fig. 1, 5

Il trascinatore viene utilizzato esclusivamente per lavori „tra le punte“.

Piattaforma, Fig. 1, 2

La piattaforma viene usata per pezzi grandi e piatti.

Sostituzione degli utensili portapezzo

• Sbloccare la vite senza testa al gambo dell'utensile portapezzo.
• Tenere il mandrino, allentare l'utensile portapezzo con la chiave esagonale.

Toppo mobile, Fig. 1, 6

• Dopo aver sbloccato l'eccentrico, è possibile muovere il toppo mobile per tutta la lunghezza del banco e fissarlo ad una qualsiasi distanza dalla testa portamandrino.
• Per fissare un pezzo di lavoro tra le punte, allentare la manopola di fissaggio (1), il cannotto deve uscire di ca. 20 mm, e serrare.
• Avvicinare il toppo mobile al pezzo di lavoro, collocando la contropunta nella cavità del punto centrale.
• Tramite il cannotto, far avanzare la contropunta e fissare il pezzo saldamente.
• Serrare di nuovo la manopola di fissaggio (1).
• Girare il pezzo di lavoro manualmente, assicurandosi che esso sia saldamente fissato e possa liberamente ruotare.

Sostituzione della contropunta, Fig. 1, 4

- Girare indietro il cannotto finché si può togliere la contropunta.

Supporto per l'utensile, Fig. 1, 3

- Il supporto serve come guida sicura per l'utensile ed allo stesso tempo come appoggio per la mano. La regolazione dell'altezza del supporto per l'utensile viene effetuta svitando la leva di fissaggio. Per un'ulteriore rotazione tirare nella direzione della freccia.

• Posizionare il supporto per l'utensile ad una distanza di 1 – 3 mm dal pezzo di lavoro. Controllare il giusto posizionamento ruotando a mano, il pezzo di lavoro.
• Regolare il supporto per l'utensile ca. 3 mm sopra l'asse del pezzo di lavoro. Controllare il giusto posizionamento ruotando nuova mente, a mano, il pezzo di lavoro.
• Dopo aver sbloccato l'eccentrico, è possibile spostare l'appoggio del supporto per l'utensile in senso longitudinale su tutta la lunghezza del banco e, in senso trasversale fino al pezzo di lavoro. Inoltre è possibile ruotare l'appoggio da ambo i lati di ca. 45°.
• Per la lavorazione di superfici piane, ruotare il supporto per l'utensile di 90° e regolarlo sulla superfice da lavorare. A secondo dell'utensile adoperato, centrare il supporto fino ad una distanza di 6 mm sotto l'asse del pezzo di lavoro.

Posizione dell'utensile, Fig. 4

Esempi per la guida dell'utensile per la lavorazione delle forme più comuni. Dopo aver effettuato il collegamento alla rete, il tornio è pronto per la messa in funzione. Osservare al riguardo le istruzioni d'uso „Collegamento elettrico“.

Accensione e spegnimento (Fig. 1)

• Azionare il interruttore on/off (9/“1”) per avviare la macchina.
• Azionare il interruttore on/off (9/“0”) per fermare la macchina.

Cautela: l'apparecchio si avvia immediatamente alla velocità impostata.

Regolazione del numero di giri (Fig. 1)

Il numero di giri giusto deve dipendere dal pezzo da lavorare e deve essere impostato.

Informazioni importanti per il funzionamento

• Consigliamo di rivolgersi alla letteratura di settore in merito alle tecniche di tornitura.
• Durante la scelta del legno per i vostri lavori di tornitura occorre prestare attenzione alla presenza di rami e movimenti di restringimento. Utilizzare soltanto legno privo di strappi e di rami (nel caso di piccoli rami occorre prestare attenzione alla pressione con l'utensile da tornio).
• Controllare sempre la tenuta sicura del pezzo da formare in modo manuale. Avviso! Scollegare la spina elettrica!
• Utilizzare solo un utensile da tornio affilato.

• Durante la rotazione di dischi di legno occorre prestare attenzione di non sostare nella traiettoria del pezzo da lavorare.

• Si prega di tagliare pezzi grandi e disomogenei con una sega a nastro o una sega da traforo. Se i pezzi da lavorare sono molto disomogenei, rappresentano un pericolo per la salute e la durata di vita della macchina.

• Iniziare sempre con la velocità più bassa possibile per i nuovi pezzi da lavorare e aumentarla insieme all'aumento della pesantezza del pezzo da ruotare.
• Non utilizzare dischi di legno con strappi di contrazioni, dato che questi rappresentano un grande pericolo di rottura sotto l'effetto di forze centrifughe.
• Rispettare le misure massime dei pezzi da lavorare.
• In caso di utensili bloccati: Estrarre sempre la spina di alimentazione, prima di cercare il malfunzionamento sul dispositivo.
• Per i lavori di tornitura occorre posizionarsi presso la macchina in modo da poter posizionare gli scalpelli in modo effettivo sul portautensile.
• Utilizzare esclusivamente utensili da taglio consigliati per lavori di tornitura.

Istruzioni di lavoro

Il presupposto per una tornitura professionale è l'uso di un utensile perfetto ed affilato.

Scelta del materiale

• Il legno da tornire deve essere di buona qualità, senza difetti come nodi ed incrinature trasversali o di superficie. Legno di scarsa qualità tende a scheggiarsi, costituendo una fonte di pericolo per l'operatore e la macchina.
• Pezzi di legno incollati dovrebbero essere lavorati solo da personale esperto. I pezzi di legno dovrebbero essere incollati accuratamente e senza punti di cedimento, in modo da evitare esplosioni in seguito alle forze centrifughe.

Nota: Il principiante dovrebbe acquisire le cognizioni di base e la padronanza della macchina, lavorando all'inizio esclusivamente con pezzi di materiale massivo.

Preparazione del materiale

• Per la tornitura di pezzi lunghi si deve prima intagliare il legno in forma quadrangolare.
• Per la tornitura di legna a fibra trasversale bisogna, anche in questo caso, tagliare il materiale a formato grezzo. Con la sega circolare tagliare grossolana-mente il pezzo. Anche una forma ottagonale è adeguata, così facendo si riducono anche le vibrazioni.

Centramento del pezzo di lavoro, Fig. 5

Il centramento del pezzo di lavoro già preparato, prima dell'utilizzo con la macchina, è un'operazione importante. Con centramento si intende la misura ed il contras seg na men to del pezzo tramite un punzone.

Incidere una cavità di 1,5 – 2 mm y nel centro. Un pezzo non esattamente centrato origina, a causo dello sbilanciamento, vibrazioni troppo ampie. La conseguenza può essere un catapultamento del pezzo di lavoro.

AVVERTENZA:

L'esatto centramento del pezzo di lavoro significa un funzionamento regolare.

Durante la tornitura

- Lavorare pezzi grossolani con un basso numero di giri. Dopo la fase di pretornitura, cioè quando il pezzo possiede già una forma grezza e si è raggiunto un funzionamento regolare e continuo, si può alzare il numero di giri.

SPEGNERE PRIMA IL MOTORE - STACCARE LA PRESA D'ALIMENTAZIONE

• La punta mobile deve essere, a motore spento, di tanto in tanto regolata tramite il volantino.
• La punta deve essere fissata saldamente al legno.
• Ruotare il pezzo di lavoro a mano, per verificare la stabilità del fissaggio tra le punte.

Marcatura del pezzo di lavoro

A volte è necessario allontanare il pezzo di lavoro prima che esso sia finito. In questo caso è vantaggioso, marcare precedentemente sia il pezzo di lavoro che il trascinatore. Quando si torna a serrare il pezzo far combaciarele marcature.

Letteratura specializzata

Sul mercato sono presenti differenti testi relativi alla tornitura per legno (librerie specializzate), che rappresen tano un grande aiuto ed una fonte di incentivi, sia per il principiante che per l'esperto.

9. Trasporto

1. Spegnere l'elettroutensile prima del trasporto e scollegarlo dall'alimentazione elettrica.
2. L'attrezzo elettrico deve essere portata da almeno due persone. Portare l'attrezzo elettrico sul bancale della macchina (8).
3. Proteggere l'utensile elettrico da urti, colpi o forti vibrazioni, ad es. durante il trasporto in veicoli.
4. Mettere in sicurezza l'elettroutensile per evitare ribaltamenti e scivolamenti.
5. Non utilizzare mai i dispositivi di protezione per maneggiare o trasportare la macchina.

10. Pulizia e manutenzione

Avviso!

Prima di qualsiasi regolazione, manutenzione o riparazione, estrarre il connettore di rete!

Misure di manutenzione generali

Di quando in quando asportare con un panno trucioli e polvere dalla macchina. Per allungare la durata di vita dell'utensile oliare una volta al mese le parti rotanti. Non oliare il motore.

Per pulire la plastica non utilizzare agenti corrosivi.

• Una volta terminati gli interventi di riparazione e manutenzione, rimontare immediatamente tutti i dispositivi di sicurezza e protezione.
• In caso di sostituzione dell'utensile, pulire e oliare leggermente la sede d'alloggiamento.
• Estrarre occasionalmente il cannotto, pulirlo e spruzzarlo con un lubrificante secco. Ingrassare il fuso filettato.
• Controllare il bloccaggio dell'eccentrico del toppo mobile ed il supporto per l'utensile, e se necessario regolarli. Per questo scopo, stringere il dado esagonale presente sotto il morsetto.
• Controllare le cinghie di trazione e sostituirle se è il caso.

Manutenzione

All'interno dell'apparecchio non vi sono altri componenti da sottoporre a manutenzione.

Informazioni sulle riparazioni

Occorre notare che in questo prodotto i seguenti componenti sono soggetti a naturale usura o usura legata all'uso e sono richiesti i seguenti pezzi come materiali di consumo.

Parti soggette ad usura*: scalpello per tornitura del legno., spazzole, cinghia del ventilatore

* non necessariamente compreso nell'ambito della fornitura!

Accessori speciali

Accessori Art. Nr.

Prolunga piano tornio 4902301701

Kit attrezzi 5 pz. 88002716

Kit attrezzi 6 pz. 88002717

Pinza giraviti 7400 7200

Pinza per la perlinatura ∅ 30 mm 7400 8600

Pinza per la perlinatura ∅ 40 mm 7400 7300

Pinza per la perlinatura ∅ 60 mm 7400 8700

Menabrida ∅ 80 mm 7400 8800

Piattaforma con 3 griffe ∅ 100 mm 7400 8900

Piattaforma con 4 griffe ∅ 125 mm 7400 7400

Portapunta 3 – 16 mm

Cono mandrino MK 2

7400 7700

Altri accessori si possono trovare nel nostro catalogo aggiornato o su www.scheppach.com.

11. Stoccaggio

Stoccare l'apparecchio e i relativi accessori in un luogo buio, asciutto e non soggetto a gelo, non accessibile ai bambini. La temperatura di stoccaggio ideale è compresa tra 5 e 30 °C.

Conservare l'elettroutensile nell'imballaggio originale.

Coprire l'elettroutensile per proteggerlo da polvere o umidità.

Conservare le istruzioni per l'uso nei pressi dell'elet-troutensile.

12. Allacciamento elettrico

Il motore elettrico installato è collegato e pronto per l'esercizio. L'allacciamento è conforme alle disposizioni VDE e DIN pertinenti. L'allacciamento alla rete del cliente e il cavo di prolunga utilizzato devono essere conformi a tali norme.

Avvertenze importanti

In caso di sovraccarico il motore si disinserisce automaticamente. Dopo un tempo di raffreddamento (di durata diversa) è possibile inserire nuovamente il motore

Cavo di alimentazione elettrica difettoso

Sui cavi di alimentazione elettrica si verificano spesso danni all'isolamento.

Le cause possono essere le seguenti:

• Schiacciature, laddove i cavi di alimentazione vengono fatti passare attraverso finestre o interstizi di porte.
• Piegature a causa del fissaggio o della conduzione dei cavi stessi eseguiti in modo non appropriato.
• Tagli causati dal transito sui cavi di alimentazione.
• Danni all'isolamento causati dalle operazioni di distacco dalla presa a parete.
• Cricche a causa dell'invecchiamento dell'isolamento.

Tali cavi di alimentazione elettrica difettosi non possono essere utilizzati e rappresentano un pericolo mortale a causa dei danni all'isolamento.

Controllare regolarmente che i cavi di alimentazione elettrica non siano danneggiati. Assicurarsi che, durante tale controllo, il cavo di alimentazione non sia collegato alla rete elettrica.

I cavi di alimentazione elettrica devono essere conformi alle disposizioni VDE e DIN pertinenti. Utilizzare soltanto i cavi di alimentazione con la dicitura H05W-F.

La stampa della denominazione del modello sul cavo di alimentazione è obbligatoria.

Motore a corrente alternata

• La tensione di alimentazione deve essere di 220-240 V\~.
• I cavi di prolunga fino a 25 m di lunghezza devono avere una sezione di 1,5 millimetri quadrati.

Gli allacciamenti e le riparazioni all'impianto elettrico possono essere eseguiti soltanto da un elettricista qualificato.

In caso di domande indicare i seguenti dati:

• Tipo di corrente del motore
• Dati della piastrina indicatrice della macchina
• Dati dell'etichetta identificativa del motore

13. Smaltimento e riciclaggio

Il presente dispositivo è imballato in modo da evitare danni di trasporto.

L'imballaggio è realizzato con una materia prima e può quindi essere riutilizzato o riciclato. Il dispositivo e i relativi accessori sono composti da diversi materiale, come ad es. metallo e plastica.

Portare i componenti difettosi presso un centro di smaltimento per rifiuti speciali. Chiedere informazioni ad un negozio specializzato o presso l'amministrazione comunale!

Non smaltire i dispositivi usati insieme ai rifiuti domestici!

Questo simbolo indica che il prodotto non deve essere smaltito con i rifiuti domestici come da direttiva per gli strumenti elettrici ed elettronici usati (2012/19/UE) e in base alle leggi nazionali. Questo prodotto deve essere consegnato presso un apposito centro di raccolta. Questo può essere eseguito ad es. restituendo il prodotto vecchio all'atto dell'acquisto di un prodotto simile o consegnandolo presso un centro di raccolta autorizzato al riciclaggio di strumenti elettrici ed elettronici usati. La manipolazione impropria di rifiuti di apparecchiature può ripercuotersi negativamente sull'ambiente e sulla salute umana a causa di sostanze potenzialmente pericolose spesso contenute nei rifiuti di apparecchiature. Uno smaltimento corretto del prodotto contribuisce inoltre a sfruttare in modo efficiente le risorse. Le informazioni sui centri di raccolta per dispositivi usati sono reperibili presso la propria amministrazione comunale, l'azienda municipalizzata per la nettezza urbana, un centro autorizzato allo smaltimento di strumenti elettrici ed elettronici usati o presso il servizio di nettezza urbana.

14. Risoluzione dei guasti

Guasto Possibile causa Rimedio
La qualità del taglio è pessima.	L'utensile da taglio è spuntato. Affilare	o sostituire l'utensile da taglio.
	Il taglio è troppo aggressivo. Ridurre la pressione di lavoro
	L'utensile da taglio viene posizionato al di sotto della linea centrale del pezzo da lavorare.	Abbassare l'utensile da taglio a massimo 3 mm sopra al centro del pezzo da lavorare.
	Movimento di rotazione troppo lento Regolazione della velocità
Vibrazioni troppo elevate durante la rotazione di pezzi da lavorare sottili.	L'utensile da taglio si trova al di sotto della linea centrale del pezzo da lavorare.	Sollevare l'utensile da taglio sulla linea centrale del pezzo da lavorare.
	Il taglio è troppo aggressivo. Ridurre la pressione di lavoro.
Vibrazioni troppo elevate durante la rotazione di pezzi da lavorare grandi o di ciotole.	La testa portamandrino e/o la contropunta non sono allineate correttamente ai terminali del pezzo da lavorare.	Controllare se le punte del pezzo da lavorare presso la testa portamandrino e/o la contropunta sono posizionate correttamente al centro del pezzo da lavorare.
	Il pezzo da lavorare non è equilibrato.	Tagliare il terminale del pezzo da lavorare, fino a quando il pezzo non è equilibrato.
Il tornio non gira. Il cavo	non è collegato alla presa. Collegare il cavo alla presa.
Il tornio non si spegne. L'	interruttore di alimentazione e/o il cablaggio interno è danneggiato o difettoso.	Estrarre immediatamente la spina del tornio dalla presa. Azionare il tornio soltanto quando è stato riparato da un tecnico di assistenza qualificato.
Il motore non si avvia Corrente assente Verificare il fusibile di rete
Durante la lavorazione il pezzo vibra	Durante la lavorazione il pezzo si libera	Seguire i consigli di lavorazione delle istruzione per l'uso
	Centratura spostata dal pezzo Seguire i consigli di lavorazione delle istruzioni per l'uso
	Numero di giri eccessivo	Selezionare un numero di giri più basso
Il supporto utensile o il toppo mobile non possono essere bloccati	Regolazione del bloccaggio eccentrico	Serrare ulteriormente il dado esagonale sul lato inferiore di circa 1⁄2 giro usando una chiave a tubo.

Vizi evidenti vanno segnalati entro 8 giorni dalla ricezione della merce, altrimenti decadono tutti i diritti dell'acquirente inerenti a vizi del genere. Appurato un impiego corretto da parte dell'acquirente, garantiamo per le nostre macchine per tutto il periodo legale di garanzia a decorrere dalla consegna in maniera tale che sostituiamo gratuitamente qualsiasi componente che entro tale periodo presenti dei vizi di materiale o di fabbricazione tali da renderlo inutilizzabile. Per componenti

non fabbricati da noi garantiamo solo nella misura nella quale noi stessi possiamo rivendicare diritti a garanzia nei confronti dei nostri fornitori. Le spese per il montaggio dei componenti nuovi sono a carico dell'acquirente. Sono escluse pretese di risoluzione per vizi, di riduzione o ulteriori pretese di risarcimento danni.

Garantie NL
