BRUGSANVISNING DM500T SCHEPPACH

12. Elektrisk anslutning

Forklaring til symbolerne på maskinen

Symbolerne i denne manual skal henlede din opmærksomhed på eventuelle risici. Det er vigtigt, at du forstår sikkerhedssymbolerne og forklaringerne i forbindelse med symbolerne. Selve advarslerne afhjælper ikke risici og kan ikke erstatte korrekte foranstaltninger til forebyggelse af ulykker.

	lagttag advarsels- og sikkerhedsforskrifter!
	Læs og overhold brugsanvisningen og sikkerhedsforskrifterne før ibrugtagning!
	Brug høreværn. Støjpåvirkning kan føre til høretab.
	Brug støvmaske. Når der arbejdes med træ og andre materialer, kan der opstå sundhedsfar-ligt støv. Asbestholdigt materiale må ikke bearbejdes!
	Brug beskyttelsesbriller. Gnister, der opstår under arbejdet, eller splinter, spåner og støv, der springer ud af apparatet, kan forringe synet.
	Undgå betjening med langt, løsthængende hår. Benyt hårnet.
	Brug af handsker forbudt!
	Produktet opfylder gældende EU-direktiver.
	I denne brugsanvisning er de steder, der vedrører din sikkerhed, forsynet med dette symbol
	Produktet opfylder gældende serbiske direktiver.

1. Indledning 233
2. Produktbeskrivelse 233
3. Leveringsomfang 233
4. Tilsigtet brug 234
5. Generelle sikkerhedshenvisninger 234
6. Resterende risici....237
7. Tekniske data....237
8. Udpakning....237
9. Montering....238
10. Drift 238
11. Arbejdsinstrukser 240
12. El-tilslutning 240
13. Rengøring og vedligeholdelse 240
14. Transport....241
15. Opbevaring 241
16. Bortskaffelse og genanvendelse 241
17. Afhjælpning af fejl 242
18. Overensstemmelseserklæring 323

1. Indledning

Producent:

Scheppach GmbH

Vi ønsker dig rigtig god fornøjelse og held og lykke med arbejdet med dit nye apparat.

Bemærk:

Iht. den gældende lov om produktansvar hæfter producenten af denne maskine ikke for skader, der opstår på eller i forbindelse med denne maskine i forbindelse med:

• Forkert behandling
• Tilsidesættelse af brugsanvisningen
• Reparationer gennemført af tredjemand og/eller af ikke autoriserede fagfolk
• Montering og udskiftning af uoriginale reservedele
• Ikke-tilsigtet brug
• Svigt af det elektriske anlæg som følge af tilsidesættelse af de elektriske forskrifter og VDE-bestemmelserne 0100, DIN 57113 / VDE0113

Vær opmærksom på følgende:

Læs hele brugsanvisningens tekst igennem før montering og før ibrugtagning.

Formålet med denne brugsanvisning er at gøre det lettere for dig at lære apparatet at kende og benytte det som tilsigtet.

Brugsanvisningen indeholder vigtige oplysninger om, hvordan man bruger produktet sikkert, professionelt og økonomisk, og hvordan man undgår farer, sparer reparationsomkostninger, reducerer driftsstop og øger apparatets driftssikkerhed og levetid.

Udover sikkerhedsbestemmelserne i denne brugsanvisning skal de forskrifter vedr. brug af apparatet, der måtte gælde i det enkelte land (brugslandet), overholdes til punkt og prikke.

Opbevar brugsanvisningen i nærheden apparatet; pak den ind i en plastikpose, så den er beskyttet mod snavs og fugt. Den skal læses og overholdes nøje af alle betjeningspersoner, før arbejdet startes.

Arbejde på apparatet på kun udføres af personer, der er instrueret i brug af apparatet, og som er informeret om de dermed forbundne farer. Den lovmæssige mindstealder skal overholdes.

Ud over sikkerhedsanvisningerne i denne brugsanvisning og de særlige forskrifter, der gælder i brugslandet, skal de almindeligt anerkendte, tekniske regler, der gælder i forbindelse med brug af træbearbejdningsmaskiner, overholdes.

Vi fraskriver os ethvert ansvar for uheld eller skader, der måtte opstå som følge af manglende overholdelse af denne vejledning og sikkerhedsinstrukserne.

2. Produktbeskrivelse

1. 4-klo-pinol

2. Land

2a. Skrue, højdejustering

2b. Nederste del af landet

1. Skinne med motorenhed

2. Kontramøtrik

3. Pinoldok

4. Håndhjul

5. Fod

6. Arm, pinoldok

7. Arm, land

8. Tænd-kontakt

9. Sluk-kontakt

10. Unbrakonøgle

11. Planskive

12. Trædrejemejsel, lige

13. Trædrejemejsel, hul

14. Gaffelnøgle

15. Sekskantskruer med spænde- og underlagsskive og møtrik

16. Drivaksel

17. Bundskrue

18. Gear-afdækning

19. Låseskrue

20. Motorenhed

21. Arm, motorenhed

22. Drivskive

23. Kilerem

24. Låsekontakt

3. Leveringsomfang

- Drejebænk (todelt)

- Planskive

- Pinoldok

- Land (todelt)

- 2 x trædrejemejsler (1x lige, 1x hul)

- 2 x gaffelnøgler

- Unbrakonøgle

• Monteringsmateriale:
- 4 sekskantskruer
- 4 spændeskiver
- 4 underlagsskiver
- 4 møtrikker

- Brugsanvisning

4. Tilsigtet brug

Drejebænken er beregnet til bearbejdning af træ vha. egnede drejejern.

De opspændte emner sættes i rotation; dette kan ske med forskellige omdrejningstal. Betjeningselementernes funktion fremgår af de følgende beskrivelser.

Maskinen lever op til bestemmelserne i det gældende EF-maskindirektiv.

• Producentens sikkerheds-, arbejds- og vedligeholdelsesforskrifter samt målene i de tekniske data skal overholdes.
• De pågældende uheldsforebyggende forskrifter og de øvrige, almindeligt anerkendte, sikkerhedstekniske regler skal overholdes.
• Maskinen må kun bruges, vedligeholdes eller repareres af sagkyndige personer, der er fortrolige med dette arbejde og som er informeret om de farer, der kan opstå. Producenten fraskriver sig ansvaret for skader, der skyldes, at der er foretaget ændringer på maskinen på eget initiativ.
• Maskinen må kun bruges med originalt tilbehør og originalt værktøj fra producenten.
• Enhver anden form for anvendelse regnes som værende i strid med tilsigtet brug. Producenten fraskriver sig ethvert ansvar for skader, der skyldes utilsigtet anvendelse; risikoen bæres alene af brugeren.

Vær opmærksom på, at vores maskiner ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller industriel brug. Vi fraskriver os ansvaret, hvis maskinen bruges i erhvervs-, håndværks- eller industrivirksomheder samt til lignende arbejde.

5. Generelle sikkerhedshenvisninger

Generelle sikkerhedsforskrifter for elværktøj

⚠ ADVARSEL! Læs alle sikkerhedsforskrifter, anvisninger, illustrationer og tekniske data, der følger med dette elværktøj. Følges de følgende instruktioner ikke nøje som beskrevet, kan dette føre til elektrisk stød, brand og/eller alvorlige personskader.

Opbevar alle sikkerhedsforskrifter og anvisninger til fremtidig brug.

Udtrykket "elværktøj", der er anvendt i sikkerhedsforskrifterne, henviser til lysnet-drevne elværktøjer (med lysnetkabel) eller til batteridrevne elværktøjer (uden lysnetkabel).

Arbejdspladssikkerhed

a) Hold arbejdsområdet rent og godt oplyst. Uorden eller uoplyste arbejdsområder kan føre til ulykker.
b) Arbejd ikke med elværktøjet i eksplosionsfar- O□L□J□H□ □R□P□J□L□Y□H□O□V□H□U□,□ □K□Y□R□U□ □G□H□U□ □ø væsker, gasser eller støv. Elværktøj genererer gnister, der kan antænde støv eller dampe.
c) Hold børn og andre personer på afstand, när der arbejdes med elværktøjet. Hvis du bliver distraheret, risikerer du at miste kontrollen over elværktøjet.

Elektrisk sikkerhed

a) Elværktøjets tilslutningsstik skal passe til stikkontakten. Stikket må ikke ændres på no-gen måde. Undlad brug af adapterstik sammen med elektrisk jordet elværktøj. Uændrede stik og passende stikkontakter mindsker risikoen for at få stød.
b) 8□Q□G□J□n□ N□U□R□S□V□N□R□Q□W□D□N□W□ P□H□G□ M□R som rør, varmeapparater, komfurer og køle-skabe. Der er øget risiko for elektrisk stød, hvis din krop er jordforbundet.
c) Hold elværktøj på afstand af regn og fugt. Indtrængning af vand i et elværktøj øger risikoen for at få stød.
d) Brug ikke kablet utilsigtet til at bære eller ophænge elværktøjet eller til at trække stikket ud af stikkontakten med. Hold kablet på afstand af varme, olie, skarpe kanter eller bevægelige dele af apparatet.

Beskadigede eller sammenfiltrede kabler øger risikoen for at få stød.

e) Når du arbejder udendørs med et elværktøj, må du kun bruge forlængerkabler, som også er egnet til udendørs brug. Brug af forlængerkabel, der er egnet til udendørs brug, reducerer risikoen for at få elektrisk stød.

f) Hvis brug af elværktøjet i fugtigt miljø er uundgåelig, skal der anvendes fejlstrømsrelæ. Brug af et fejlstrømsrelæ mindsker risikoen for at få elektrisk stød.

Personers sikkerhed

a) Vær opmærksom, vær agtpågivende på, hvad du gør, og arbejd altid fornuftigt med et elværktøj. Brug ikke et elværktøj, hvis du er træt eller påvirket af narkotika, alkohol eller medikamenter. Et øjebliks uagtsomhed, mens elværktøjet bruges, kan føre til alvorlige personskader.

b) Brug personlige værnemidler og altid beskyttelsesbriller. Brug af personlige værnemidler såsom støvmaske, skridsikre sikkerhedssko, beskyttelseshjelm eller høreværn, afhængigt af hvad elværktøjet bruges til, mindsker risikoen for per- sonskader.

c) Undgå utilsigtet ibrugtagning. Sørg for, at elværktøjet er slukket, før du tilslutter, opsamler eller bærer det hen til strømforsyningen og/eller batteriet. Hvis du holder fingeren på kontakten, mens du bærer elværktøjet eller tilslutter det til strømforsyningen, kan dette forårsage ulykker.

d) Fjern indstillingsværktøj eller skruenøgler, inden du tilslutter elværktøjet. Værktøj eller nøgler, som måtte befinde sig i en roterende del af apparatet, kan medføre personskader.

e) Undgå unormale kropsholdninger. Sørg for at stå sikkert, og hold altid ligevægten. På denne måde kan du bedre kontrollere elværktøjet, hvis der opstår uventede situationer.

f) Brug egnet tøj. Brug ikke løstsiddende tøj eller smykker. Hold hår, tøj og handsker på afstand af bevægelige dele. Løstsiddende tøj, smykker eller langt hår kan blive viklet ind i bevægelige dele.

g) Hvis der kan monteres støvudsugnings- og opsamlingsindretninger, skal man sikre sig, at disse er tilsluttet og bruges rigtigt. Brug af støvudsugning kan mindske faren pga. støv.

h) Forlad dig ikke på falsk sikkerhed, og overskrid ikke sikkerhedsreglerne for elværktøjer, selvom du evt. føler dig fortrolig med elværktøjet efter længere tids brug. Skødesløse handlinger kan føre til alvorlige personskader på en brøkdel af et sekund.

Anvendelse og behandling af elværktøjet

a) Overbelast ikke produktet. Til arbejdet skal man benytte det hertil beregnede elværktøj. Du arbejder bedre og mere sikkert med det passende elværktøj i det angivne effektområde.

b) Brug aldrig et elværktøj med defekt kontakt. Et elværktøj, der ikke kan tændes eller slukkes, er farligt og skal repareres.

c) Træk stikket ud af stikkontakten, og/eller fjern et uddageligt batteri, før du foretager justeringer på enheden, skifter værktøjsdele eller lægger elværktøjet fra dig. Denne forholdsregel forhindrer utilsigtet start af elværktøjet.

d) Opbevar ubenyttet elværktøj utilgængeligt for børn. Lad ikke personer bruge elværktøjet, som ikke er fortrolige med det, eller som ikke har læst denne vejledning. Elværktøjer er farlige i hænderne på uerfarne personer.

e) Elværktøjer og indsatsværktøjer skal plejes omhyggeligt. Kontrollér med jævne mellemrum, om bevægelige dele fungerer, som de skal, og at de ikke sidder fast, om dele er brækket eller beskadiget på en sådan måde, at elværktøjets funktion er forringet. Få beskadigede dele repareret eller udskiftet, før elværktøjet tages i brug. Mange ulykker skyldes dårligt vedligeholdt elværktøj.

f) Hold skæreværktøj skarpt og rent. Omhyggeligt plejet skæreværktøj med skarpe skærekanter sætter sig mindre hyppigt fast og er lettere at føre.

g) Brug elværktøj, tilbehør, indsatsværktøjer osv. i henhold til disse instruktioner. Tag hensyn til arbejdsvilkårene og den aktivitet, der skal udføres. Brug af elværktøj til andre formål end de tilsigtede kan medføre farlige situationer.

h) +R O G I J U H E I R J I J U L E H D G H U I W ° U U olie og fedt. Glatte greb og gribeflader umuliggør sikker betjening af og kontrol med elværktøjet i uforudsete situationer.

Service

a) Elværktøjet må kun repareres af uddannet fagpersonale, og der må kun bruges origina-le reservedele. Dette sikrer, at elværktøjet også fremover er sikker at bruge.

Advarsel!

Dette elektriske værktøj genererer et elektromagnetisk felt under drift. Dette felt kan forringe aktive eller passive medicinske implantater under visse betingelser. For at forebygge risikoen for alvorlige eller dødelige kvæstelser, anbefaler vi, at personer med medicinske implantater rådføre sig med egen læge og producenten af det medicinske implantat, før betjening af elektrisk værktøj.

Sikkerhedshenvisninger til drejebænken

• Enheden må kun tilsluttes til stikdåser med korrekt jordforbindelse.
• Du skal være fortrolig med maskinens egenskaber og drejeteknik, inden du tager maskinen i drift.
• Kontrollér alle emner for revner og knaster. Klæbeforbindelser skal være helt tørre inden drejningen.
• Forvis dig om, at emnet er sikkert fastlåst og at alle er applikationer er spændt fast.
• Inden tilkoblingen af maskinen skal det kontrolleres at emnet kan dreje frit ved at dreje det med hånden.
• Hold hænder og fødder borte fra det roterende emne.
• Sluk for maskinen og vent, indtil den er standset, inden du foretager indstillinger mhp. emnet, pino-Idok eller land.
• Vedligeholdelse, indstilling, kalibrering og rengøring må kun udføres med slukket motor.
• Slibemaskinen er ikke beregnet til anvendelse med drejemejsler.
• Drejemejsler skal deponeres et sikkert sted, inden du forlader arbejdspladsen.
• Drejemaskinen må ikke anvendes uden afdækninger og beskyttelsesanordninger.
• Skæreværktøj skal altid være skarpe.
• Anvend altid den laveste hastighed, når du starter med et nyt værktøj.
• Drejemaskinen må kun standses ved den laveste hastighed. Når drejemaskinen kører så hurtigt, at den vibrerer, er der fare for at emnet falder ud eller skæreværktøjet bliver revet ud af hænderne.
• Skæreværktøj må ikke sætte sig fast i emnet. Træet kan blive spaltet eller smidt ud af drejebænken.
• Positionér altid landet over drejemaskinens midterlinje, när du former et emne.

- Inden emnet bliver fastgjort på frontpladen, skal det altid bearbejdes så groft som muligt for at gøre det så rundt som muligt. På den måde bliver vibrationerne ved drejningen minimeret. Emnet skal altid fastgøres sikkert på frontpladen. Ellers kan emnet blive smidt ud af drejebænken.

- Anvend en børste eller trykluft for at fjerne træspåner; anvend aldrig hænderne. Spånerne kan være skarpe.

- Skæreværktøjet skal altid befinde sig fast mod værktøjsholderen eller i spændepatronen, og være indstillet således, at afstanden mellem træstykket og værktøjet er så lille som muligt. Dette reducerer muligheden for at værktøjet brækker over eller bøjer.

- Du må ikke stige over drejemaskinen, mens den er i gang.

- Emnet må kun indføres i skæreværktøjet mod drejeretningen. Emnet skal altid dreje i din retning.

- Enheden ikke være tilsluttet en stikkontakt, når det ikke er under opsyn. Sluk for enheden og tag ledningen ud af stikkontakten, inden du forlader den.

- Dette produkt er intet legetøj. Det skal opbevares utilgængeligt for børn.

- Noget af det støv, som opstår ved slibning, savning, boringer og andet arbejde, indeholder kemikalier, som kan forårsage kræft, misdannelser hos nyfødte eller andre reproduktive skader. Nogle eksempler mhp. disse kemikalier er:

– Bly fra blyholdige farver
- Krystallinsk kiselsyre fra tegl og cement eller andre murværkprodukter
– Arsen og krom fra kemisk behandlet træ
- Alt efter hvor ofte, du udfører dette arbejde, varierer risikoen. Eksponeringen i forbindelse med disse kemikalier kan reduceres på følgende måde: Udfør kun arbejde i et godt ventileret område og arbejd med tilladte sikkerhedsanordninger, som f.eks. støvmasker, som er udviklet specielt til at filtrere mikroskopiske småpartikler fra.

- Personer med pacemakere bør konsultere en læge inden anvendelsen. Elektromagnetiske felter i nærheden af pacemakeren kan forstyrre pacemakeren eller medføre at den svigter. Derudover bør mennesker med pacemakere:

– Undgå at arbejde alene.

– Udføre korrekt vedligeholdelse og kontrol for at undgå elektrisk stød.

- De advarsler, sikkerhedsforanstaltninger og anvisninger, som beskrives i denne brugervejledning kan ikke afdække alle mulige betingelser og situationer. Ejeren bør have forståelse for at sund menneskeforstand og omhu er faktorer, som ikke er en integreret bestanddel af i dette produkt, men er noget ejeren altid skal være bevidst om ved anvendelsen.

Yderligere sikkerhedshenvisninger vedr. anvendelse af planskiver

• Sørg for at planskiven har den rigtige størrelse til at fastholde emnet.
• Forvis dig om, at emnet er fastgjort sikkert på planskiven.
• Tilskær emnet, så formen er så tæt som muligt på den endegyldige form, inden monteringen på en plan-skive.
• Anvend udelukkende et skrabejern til at dreje planski- ven. Skrabejern kan let blive revet ud af hænderne.
• Sørg for, at drejemejslet ikke kommer i kontakt med holdeskruerne i emnet, når det skæres til iht. de ønskede skæringsmål.

Maskinen er bygget efter den nyeste tekniske standard og de anerkendte sikkerhedstekniske regler. På trods heraf kan der ved arbeijdet forekomme enkelte restrisici.

• Der bør udelukkende bearbejdes udsøgt træ uden fejl som f.eks.: knaster, tværgående revner, overfladerevner. Dårligt træ giver risiko for arbejdsskader.
• Træ, der ikke er limet ordentligt, kan pga. centrifugalkraften eksplodere ved bearbejdningen.
• Før det rå træ spændes fast, skal det skæres til i firkantet form, centreres og spændes sikkert fast. Uligevægt i arbejdsemnet giver risiko for arbejdsskader.
• Risiko for kvæstelser pga. usikker håndtering af værktøjet, ukorrekt tilstilling af anlægget og sløvt drejeværktøj. Fejlfrit og skarpslebet drejeværktøj er en forudsætning for faglig korrekt drejning.
• Risiko for skader pga. det roterende værktøj ved langt hår og løshængende beklædning. Personligt sikkerhedsudstyr som f.eks. hårnet og tætsiddende arbejdstøj skal benyttes.
• Sundhedsfare pga. træstøveller træspåner. Personligt sikkerhedsudstyr som f.eks. beskyttelsesbriller og støvmaske skal benyttes.

• Risiko for ulykker pga. strøm ved brug af ureglementerede el-tilslutninger.

• Derudover kan der trods de trufine sikkerhedsforanstaltninger forekomme ikke åbenlyse restrisici.

• Restrisici kan minimeres, når „Sikkerhedshenvisningerne“ og „Bestemmelsesmæssig anvendelse“ samt brugsanvisningen følges.

7. Tekniske data

Dimensioner L x B x H 890 x 325 x 414 mm

Omdrejningstal 890/1260/1760/2600 min	-1
Emnestørrelse maks. 500 mm
Emnediameter maks. 350 mm
Spindelhovedgevind M18 x 2,5
Vægt 18 kg
Motor 230-240 V /50 Hz
Optagelseseffekt 400 W S6 15%

Forbehold for tekniske ændringer.

*Driftsfunktion S6 15%, uafbrudt periodisk drift. Driften består af en starttid, en tid med konstant belastning og en tomgangstid. Cyklusvarigheden er 10 min; den relative driftsvarighed er 15% af cyklusvarigheden.

Støj- og vibrationsværdierne er bestemt i henhold til EN 61029.

Lydtryksniveau L_pA	71 dB
Usikkerhed K_pA	3 dB
Lydeffektniveau L_WA	84 dB
Usikkerhed K_WA	3 dB

Brug høreværn.

Støjpåvirkning kan føre til høretab. Samlede vibrationsværdier (vektorsum for tre retninger) beregnet iht. EN 61029.

8. Udpakning

• Åbn emballagen, og tag forsigtigt maskinen ud.
• Fjern emballeringsmaterialet samt emballage-/ transportsikringer (hvis sådanne findes).
• Kontrollér, om leveringsomfanget er fuldstændigt.
• Kontrollér maskinen og tilbehørsdelene for transportskader. Informér straks transportfirmaet i tilfælde af reklamation. Senere reklamationer anerkendes ikke.

• Opbevar så vidt muligt emballagen frem til udløbet af garantiperioden.

• Gør dig fortrolig med maskinen ved at læse brugsanvisningen, før arbeidet påbegyndes.

• Tilbehør samt slid- og reservedele må kun være originale dele. Reservedele fås hos din forhandler.
• Husk at bestillinger skal være forsynet med artikel-numre samt apparattype og fremstillingsår.

⚠ Pas på!

Maskinen og emballeringsmaterialet er ikke legetøj! Børn må ikke lege med plastposer, folie og smådele! Fare for slugning og kvælning!

9. Montering

1. Stil drejebænken på et plant, fast underlag.
2. Skru drejebænken fast til underlaget. Dette gøres ved hjælp af de to borehuller i de to fødder (7).
3. Til det formål kan man benytte de medfølgende sekskantskruer (17).
4. Sæt underlagsskiven og spændeskiven på seks- kantskruen (17) (se fig. 1).
5. Skru drejebænken fast til underlaget ved hjælp af sekskantskruen, underlagsskiven, spændeskiven og møtrikken (17).

Montering/skift af emneholdere □(□□J□.□2□)

⚠️ Pas på!

Sluk for apparatet, og træk netstikket ud af stikkontakten.

Montering af 4-klo-pinol

1. Løsn evt. planskiven (13). Dette gøres ved at holde drivakslen (18) fast med gaffelnøglen (16) og dreje planskiven (13) af drivakslen (18).
2. Hold drivakslen (18) fast med gaffelnøglen (16).
3. Drej 4-klo-pinolen (1) fast på drivakslen ved hjælp af den anden gaffelnøgle (16).

Til drejning af f.eks. skåle eller gryder skal man benytte planskiven (13) i stedet for 4-klo-pinolen (1).

Montering af planskiven

1. Løsn evt. 4-klo-pinolen (1). Dette gøres ved at sætte de to gaffelnøgler (16) på drivakslen (18) og på 4-klo-pinolen (1) og dreje sidstnævnte (1) af.
2. Hold drivakslen (18) fast med gaffelnøglen (16).
3. Drej planskiven (13) ind på drivakslen (18).

10. Drift

⚠️ Pas på!

Inden ibrugtagning skal det sikres, at apparatet er monteret fuldstændigt!

9DJOJDIRPGUHIMQLQJVWDIO[(∅J..[3])

⚠ PAS PÂ!

Netstikket må ikke være isat stikkontakten, när man indstiller omdrejningstallet.

Valg af korrekt omdrejningstal:

• Ved nye emner skal man altid først vælge en lavt 10) omdrejningstal. Forøg omdrejningstallet i takt med stigende emnemassivitet.
• Valg af det rigtige omdrejningstal afhænger af flere faktorer som f.eks. emnemateriale, emnediameter, emnelængde og emne-ubalance. Principielt gælder følgende:

Vælg et lavt omdrejningstal til hårdt træ, til ikke-run-de, lange emner eller til emner med stor diameter.

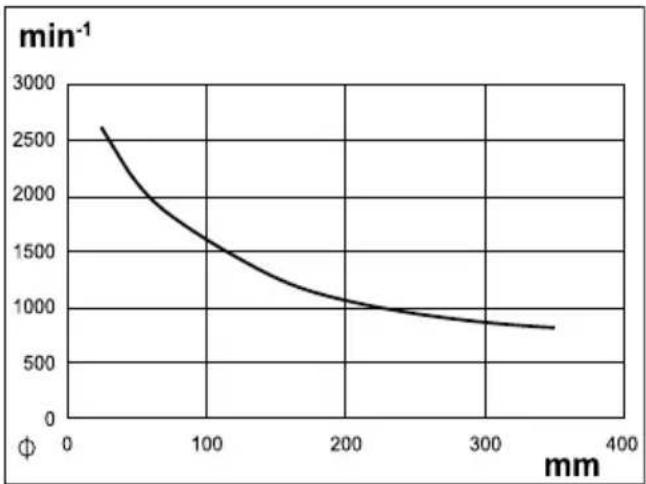

- Benyt tabellen til valg af omdrejningstal:

X-aksen angiver emnediameteren. Y-aksen angiver omdrejningstallet. Ved emnets diameter går du direkte op og aflæser det omdrejningstal, ved hvilket den imaginære lodrette linje ramme kurven.

1. Løsn de to låseskruer (19) for begge gear-afdækninger (20).
2. Åbn gear-afdækningerne (20).
3. Løsn låseskruen (21) for motorenheden med unbrakonøglen (12).

4. Løft motorenheden (22) ved hjælp af armen (23) for at aflaste kileremmen (25).

5. Fastgør motorenheden (22) ved at spænde läseskruen (21) til.

6. Læg kileremmene (25) i den ønskede rille i drivskiven (24) for at opnå det angivne omdrejningstal:

Kileremmen skal ligge i samme rille i den øverste og nederste drivskive.

Bemærk: Begge gear-afdækninger (20) har en låsekontakt (26). Låsekontakterne (26) aktiveres automatisk, när man lukker gear-afdækningerne (20). Hvis en gear-afdækning (20) ikke er lukket korrekt, kan apparatet ikke startes.

1. Løsn låseskruen (21), og sænk atter armen med motorenheden, så kileremmen strammes.
2. Lås låseskruen (21) fast.
3. Luk gear-afdækningerne (20). Fastlås gear-af-dækningerne med låseskruerne (19).

Sikring af emnet

Sikring sker med 4-klo-pinolen (1) og pinoldokken ☐(☐50)☐☐(☐øJ☐.☐☐1☐)

1. Opmærk en diagonal linje i begge ender af emnet for at lokalisere midten. Midten er det sted, hvor linjerne skærer hinanden. Anbring et centreringshul dér, hvor 4-klo-pinolen og pinoldokken skal sættes an mod emnet. Herved sikres bedre fastholdning.
2. Udfør et savesnit med en dybde på ca. 2 mm langs med diagonalen, så 4-klo-pinolen (1) bedre kan få fat.
3. Sæt den afmonterede 4-klo-pinol (1) centralt an mod emnets midte. Bank 4-klo-pinolen (1) let ind i emnet med en træhammer (medfølger ikke). Husk at beskytte gevindet i 4-klo-pinolen (1) med f.eks. et bræt.
4. Tag atter 4-klo-pinolen (1) ud af emnet.
5. Monter herefter (igen) 4-klo-pinolen (1) på apparatet.

Bemærk: Montering/udskiftning af 4-klo-pinolen er beskrevet i kapitel Montering/skift af emnehol- dere.

1. Sæt emnet an mod 4-klo-pinolen (1). Sørg for at ramme hakket med 4-klo-pinolen (1), da sikker opspænding ellers ikke kan garanteres.

2. Løsn pinoldokkens arm (8).

3. Skub pinoldokken i retning mod 4-klo-pinolen (1) næsten helt hen til emnet for at opspænde det.
4. Fastlås pinoldokken ved at trykke armen (8) helt ned.
5. Brug håndhjulet (6) til finjustering.
6. Fastlås håndhjulets stilling med kontramøtrikken (4).

)R[U]H\WD\J\V\L\N\U\L\Q\J\P\H\G[S\O\D\Q\V\N\L\Y\H]

1. Hold drivakslen (18) fast med gaffelnøglen (16).
2. Drej planskiven (13) af drivakslen (18).
3. Fastlås emnet med træskruer (medfølger ikke) på planskiven (13).

⚠️ Pas på!

Fare for tilskadekomst! Træskruerne skal være placeret således, at de ikke kan blive blottet med værktøjet ved et uheld, når emnet bearbejdes.

1. Hold drivakslen (18) fast med gaffelnøglen (16).
2. Drej planskiven (13) ind på drivakslen (18) med påmonteret emne.

Fare for tilskadekomst! Sørg for, at landet er spændt godt fast og ikke kan løsne sig under driften.

Fastlåsning/løsning af landet

Højdejustering af landet

1. Løsn skruen (2a) på den nederste del af landet (2b).
2. Indstil den ønskede højde.
3. Fastlås landet (2) ved at skrue skruen (2a) fast.

7□Q□G□L□Q□J□/V□O□X□N□Q□L□Q□J□(□□J□.□1□)

1. Tilslut apparatet til netspændingen.
2. Tænding: Man tænder for apparatet ved at aktivere afbryderen (10).
3. Slukning: Man slukker for apparatet ved at aktivere afbryderen (11) igen.

⚠ Pas på!

Hvis man efterlader apparatet uden opsyn, eller när man er færdig med arbejdet, skal man trække netstikket ud af stikkontakten.

11. Arbejdsinstrukser

• Der findes omfattende information i faglitteraturen, som du bør studere, inden du begynder at arbejde.
• Når du vælger værktøj, skal du være opmærksom på knaster, grenhuller, revner eller lignende. Du kan miste kontrollen over værktøjet og derved pådrage dig alvorlige personskader. Revnede emner kan briste under drejningen. Fare for tilskadekomst!
• Inden påbegyndelse af bearbejdningen skal man altid tilskære emnet så tæt som muligt på den endelige form.
• Vær opmærksom på den maksimale emnelængde og -diameter! Disse findes i de tekniske data.
• Emnet skal fastgøres på midten; et emne uden perfekt rundløb forkorter maskinens levetid.
• Brug kun værktøjer, der er egnet til drejning.
• Stil dig aldrig i spänflyveretningen.
• Inden påbegyndelse af arbejdet skal man kontrollere følgende, uden at netstikket er isat stikkontakten, via drejning med hånden:
• Sidder emnet fast?
• Kommer emnet i kontakt med landet?
• Start altid med et lavt omdrejningstal, og forøg det lidt efter lidt.
• Før først værktøjet ind mod emnet, når det har nået den indstillede drejehastighed.

Fjernelse af blokeringer

Sluk for apparatet, og træk netstikket ud af stik- kontakten.

Rengør apparatet for støv og spåner for at afhjælpe blokeringen.

12. El-tilslutning

Den installerede elmotor er tilsluttet, så den er driftsklar. Tilslutningen opfylder de relevante VDE- og DIN-bestemmelser. Nettilslutningen hos kunden samt den anvendte forlængerledning skal opfylde disse forskrifter.

Der opstår ofte isoleringsskader på elektriske tilslutningsledninger. Årsagerne hertil kan være:

• Tryksteder, när tilslutningsledninger trækkes gennem vinduer eller døråbninger.
• Knæksteder, när tilslutningsledning fastgøres eller trækkes forkert.
• Skæresteder, når tilslutningsledningen køres over.
• Isolationsskader, när stikket trækkes ud af stikkontakten på væggen.
• Revner pga. ældning af isoleringen.

Sådanne defekte elektriske tilslutningsledninger må ikke anvendes og er livsfarlige pga. isoleringsskaderne.

Elektriske tilslutningsledninger skal kontrolleres for skader med jævne mellemrum.

Sørg for, at tilslutningsledningen ikke hænger i lysnettet, när den kontrolleres.

Elektriske tilslutningsledninger skal opfylde de relevante VDE- og DIN-bestemmelser. Der må kun anvendes tilslutningsledninger med mærkningen H05VV-F.

Påtryk af typebetegnelsen på tilslutningskablet er et krav.

Vekselstrømsmotor

- Netspændingen skal andrage 230V\~.

- Forlængerledninger op til en længde på 25 m skal have et tværsnit på 1,5 kvadratmillimeter.

Tilslutningstype X

Hvis nettilslutningsledningen til denne maskine bliver beskadiget, skal den erstattes af en særlig tilslutningsledning, der fås hos producenten eller dennes kundeservice.

Tilslutning og reparation af elektrisk udstyr må kun forestås af autoriserede elektrikere.

Ved forespørgsler bedes følgende data opgives:

Advarsel! Træk lysnetstikket ud, før der foretages indstillings-, vedligeholdelses- eller reparationsarbejde!

Fra tid til anden skal man tørre spåner og støv af ma- skinen. For at forlænge værktøjets levetid bør man smøre de roterende dele en gang om måneden. Und- lad at smøre motoren.

Undgå brug af ætsende midler til rengøring af kunststoffet.

Vedligeholdelse

I produktets indre findes der ingen yderligere dele, der skal vedligeholdes.

Serviceinformationer

Vær opmærksom på, at følgende dele på dette produkt slides som følge af brug eller naturligt slid, og at der er brug for følgende dele som forbrugsmaterialer.

* følger ikke nødvendigvis med leverancen!

Dette gøres ved at scanne QR-koden på forsiden.

14. Transport

Hvis enheden skal transporteres til et andet sted, skal den adskilles fra strømforsyningen og anbringes på et egnet sted.

Pas på!

Varm overflade. Fare for forbrænding. Maskinen må først transporteres, när motorenheden (22) er helt afkølet.

Drejebænken skal såvidt muligt bæres sammen med en anden person. Når drejebænken skal transporteres, skal man tage fat i de yderste fødder (7) og i skinnen med motorenheden (3).

15. Opbevaring

Apparatet og dets tilbehør skal opbevares mørkt, tørt og frostsikkert og utilgængeligt for børn. Den optimale opbevaringstemperatur er mellem 5 og 30°C.

Opbevar værktøjet i den originale emballage. Tildæk værktøjet for at beskytte det mod støv eller fugt. Opbevar brugsanvisningen sammen med værktøjet.

16. ⅰ%R□U□W□V□N□D-□H□O□V□H□□R□J□J□H□Q□D

Oplysninger om emballage

Emballagematerialerne er genan- vendelige. Emballage skal altid bort- skaffes jf. gældende miljøregler.

Oplysninger om loven om brugt elektrisk og elektronisk udstyr (elskrot)

Brugt elektrisk og elektronisk udstyr (el- [VNURW)] K°UHUI LNNHI WLOI KX [PHQ] VNDIOI LIQGVIDPJOHVI RJ/HOJC parat!

- Brugte (genopladelige) batterier, der ikke er permanent installeret i et brugt apparat, skal udtages i intakt tilstand inden aflevering! Sådanne batterier skal bortskaffes i henhold til batteriloven.

- Ejere og/eller brugere af elektriske og elektroniske apparater er juridisk forpligtet til at returnere sådanne efter brug.

- Slutbrugeren er eneansvarlig for at slette sine personlige oplysninger på det brugte apparat, der skal bortskaffes!

- Symbolet med den overstregede skraldespand betyder, at brugte elektriske og elektroniske apparater (elskrot) ikke må bortskaffes sammen med husholdningsaffald.

- Brugte elektriske og elektroniske apparater (elskrot) kan afleveres gratis på følgende steder:

- Offentlige bortskaffelses- og/eller indsamlingssteder (f.eks. kommunale genbrugsstationer)

- Salgssteder for elektroniske apparater (fysiske butikker og online), forudsat at forhandleren er forpligtet til at tage sådanne apparater retur - eller tilbyder dette frivilligt.

- Du kan gratis aflevere op til tre brugte elektriske apparater pr. apparattype, med en maksimal kantlængde på 25 centimeter, hos producenten uden først at skulle købe et nyt apparat hos samme, eller du kan aflevere sådanne apparater på et andet autoriseret indsamlingssted i dit nærområde.

- Hvis et nyt elektrisk apparat leveres af producenten D: Y: H: Q: G: H: Q: V: H I en privat kusstand, kan producenten foranledige, at det gamle elektriske apparat afhentes gratis efter anmodning fra slutbrugeren. For at gøre dette skal du kontakte producentens kundeservice.

- Disse erklæringer gælder kun for apparater, der installeres og sælges i landene i EU, og som er underlagt det europæiske direktiv 2012/19/EU. I lande uden for EU kan der gælde forskellige regler for bortskaffelse af brugte elektriske og elektroniske apparater (elskrot).

17. Afhjælpning af fejl

Følgende tabel viser fejlsymptomer og beskriver, hvordan disse kan hjælpes, hvis produktet ikke fungerer korrekt. Hvis man ikke kan lokalisere og afhjælpe problemet, skal man kontakte sit serviceværksted.

Fejl Mulig årsag Afhjælpning
Snitkvaliteten er ringe.	Skæreværktøjet er sløvt.	Slib skæreværktøjet eller udskift det.
	Skærer for aggressivt. Reducer arbejdstrykket.
	Skæreværktøjet er positioneret under emnets midterlinje.	Skæreværktøjet må maks. sænkes til 3 mm over emnets midterlinje.
	Drejehastighed for langsom Forøg drejehastighed	Indstilling af hastighed
For meget vibration ved drejning af tynde emner.	Skæreværktøjet befinder sig under emnets midterlinje.	Hæv skæreværktøjet til over emnets midterlinje.
	Skæring for aggressiv. Reducer arbejdstrykket.
For meget vibration ved drejning af store emner eller skåle.	Spindeldok og/eller pinoldok er ikke anbragt korrekt mod emnets ender.	Kontrollér, om den anvendte værktøjs-spids på spindeldok og/eller pinoldok er korrekt.
	Emnet befinder sig ikke i balance. Skær ender af emnet af, indtil det befin-der sig i balance.
Drejemaskinen roterer ikke.	Kabel ikke tilsluttet stikdåsen. Stik det i stikdåsen.
	Sikkerhedsafbryderen, der befinder sig indvendigt i motoradgangsklappen, i den åbnede dør er gået i stykker eller låst fast.	Udskift sikkerhedsafbryderen i den åbnede dør.
Drejemaskinen slukker ikke.	Beskadiget eller defekter afbryder og/eller intern kabelføring.	Træk drejemaskinens stik ud af stikdå-sen med det samme. Anvend først dre-jemaskinen, når den er blevet repareret af en kvalificeret servicetekniker.

- Apparatet skal kun kobles til en forskriftsmessig jordet stikkontakt.

- Kontroller alle arbeidsstykker for sprekker og kvister. Limfuger må være fullstendig herdet før du vender dem.

- Du må ikke gå over dreiemaskinen när den er i drift.

- Før du monterer arbeidsstykket på en planskive, må du skjære til arbeidsstykket nærmest mulig den endelige formen.

Før idriftsetting må produktet monteres komplett!

Kilereimen må ligge på den øvre og nedre drivskiven i samme spor.

Merknad: De to girdekslene (20) er utstyrt med en läsebryter (26). Låsebryterne (26) aktiveres automatisk när girdekslene (20) lukkes. Hvis girdekslene (20) ikke lukkes riktig er det ikke mulig å slå på apparatet.

Kontroller den elektriske tilkoblingsledningen regelmessig for skader. Pass på at tilkoblingsledningen ikke er koblet til strømnettet ved kontroll.

Strømledninger skal være i samsvar med relevante VDE- og DIN-bestemmelser. Bruk kun tilkoblingsledninger med merkingen H05VV-F.

Et påtrykk av typebetegnelsen på tilkoblingskabelen er en forskrift.

Vekselstrømmotor

• Nettspenningen skal være 230 V\~.
• Skjøteledninger med opp til 25 m lengde må ha et tverrsnitt på 1,5 kvadratmillimeter.

Tilkoblingstype X

* ikke absolutt inkludert i leveringsomfanget!

Reservedeler og tilbehør får du i vårt servicesenter. Hertil må du skanne QR-koden på tittelsiden.

14. Transport

Åbenlyse fejl og mangler skal anmeldes senest 8 dage efter modtagelsen afvaren; ellers mister køberen alle garantikrav i forbindelse med sådanne fejl og mangler. Vi yder garanti på vores maskiner, hvis disse håndteres korrekt, i hele den lovpligtige garantiperiode fra leveringsdatoen at regne i det omfang, at vi gratis udskifter enhver maskindel, der beviseligt er ubrugelig som følge af materiale- eller produktionsfejl. For dele, som vi ikke selv fremstiller, yder vi kun garanti i det omfang, at vi kan rejse garantikrav over for underleverandørerne. Køberen oppebærer omkostningerne i forbindelse med montering af nye dele. Omstillings- og reduktionskrav samt andre erstatningskrav er udelukket.

Garanti NO
